Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 5 maja 2026 15:54
Data zakończenia: 5 maja 2026 16:12

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?

A. Graniczne

B. Rzeczywiste

C. Nominalne

D. Jednostronne

Odpowiedź 'Graniczne' jest prawidłowa, ponieważ wymiary graniczne definiują dopuszczalne zakresy odchyleń od wymiarów nominalnych, które są kluczowe w inżynierii mechanicznej. Wymiary te określają maksymalne i minimalne wartości, w ramach których element mechaniczny może być wykonany, aby zapewnić jego funkcjonalność i interoperacyjność z innymi komponentami. Przykładowo, w produkcji wałów, wymiary graniczne pozwalają na określenie, jak blisko rzeczywiste wymiary mogą być do wartości nominalnych, a jednocześnie nie wpłyną na działanie maszyny. W praktyce, normy takie jak ISO 286 określają zasady tolerancji wymiarowych, co jest niezbędne do zapewnienia odpowiedniej jakości i wymienności części. Wiedza na temat wymiarów granicznych jest kluczowa, ponieważ niewłaściwe ich zdefiniowanie może prowadzić do wadliwego działania całego układu mechanicznego lub nawet do jego awarii. Dlatego inżynierowie muszą dokładnie analizować te parametry podczas projektowania i produkcji.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Co koniecznie trzeba skonfigurować w urządzeniu, aby mogło funkcjonować w sieci Ethernet?

A. Adres serwera DNS

B. Bity stopu

C. Z szybkość przesyłania danych

D. Niepowtarzalny adres IP

Aby urządzenie mogło pracować w sieci Ethernet, konieczne jest przypisanie mu niepowtarzalnego adresu IP. Adres IP jest unikalnym identyfikatorem, który umożliwia komunikację pomiędzy urządzeniami w sieci. W kontekście protokołu TCP/IP, który jest fundamentem komunikacji w sieciach Ethernet, każdy host musi posiadać swój własny adres IP, aby móc wysyłać i odbierać dane. Przykładowo, w małej sieci lokalnej (LAN) adresy IP mogą być przydzielane dynamicznie przez serwer DHCP, ale każde urządzenie musi być w stanie zostać zidentyfikowane przez unikalny adres. W praktyce, ustawiając adres IP, administratorzy sieci muszą również upewnić się, że nie koliduje on z innymi adresami w sieci, co jest kluczowe dla prawidłowego funkcjonowania i unikania konfliktów. Warto również pamiętać, że adres IP może być w wersji IPv4 lub IPv6, a ich odpowiedni wybór jest istotny w kontekście rozwoju i przyszłości sieci. Dobre praktyki obejmują przydzielanie adresów z odpowiednich pul adresowych oraz dokumentowanie przydzielonych adresów, aby zminimalizować ryzyko błędów.

Pytanie 4

Jakim przyrządem mierzy się czas trwania skoku siłownika elektrycznego?

A. czujnikiem zegarowym

B. miliwoltomierzem

C. mikrometrem

D. stoperem

Mikrometr, miliwoltomierz i czujnik zegarowy to narzędzia pomiarowe, które służą do różnych celów i nie są odpowiednie do bezpośredniego mierzenia czasu wykonania skoku siłownika elektrycznego. Mikrometr jest narzędziem do precyzyjnego pomiaru wymiarów liniowych, a jego zastosowanie w kontekście pomiaru czasu jest błędne, ponieważ nie ma on zdolności do rejestrowania upływu czasu ani do analizy dynamiki ruchu. Miliwoltomierz służy do pomiaru napięcia elektrycznego, co również nie ma związku z pomiarem czasu. Użycie miliwoltomierza do określenia wydajności siłownika mogłoby prowadzić do niepoprawnych wniosków, ponieważ nie dostarcza informacji o czasach reakcji. Czujnik zegarowy, chociaż może mierzyć czas, w kontekście skoków siłowników elektrycznych nie jest optymalnym rozwiązaniem ze względu na jego specyfikę stosowania. Czujniki te często wymagają manualnej obsługi i mogą nie być wystarczająco szybkie oraz dokładne w przypadku dynamicznych ruchów. W praktyce, aby uzyskać precyzyjne pomiary czasu reakcji siłowników elektrycznych, zaleca się użycie stopera, który oferuje automatyzację i większą dokładność, co jest istotne w kontekście wydajności i niezawodności systemów automatyzacji przemysłowej. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwego narzędzia, obejmują mylenie pomiarów fizycznych z czasem reakcji oraz brak zrozumienia specyfiki narzędzi pomiarowych.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Na zamieszczonym rysunku przedstawiono schemat czujnika

A. indukcyjnego.

B. magnetycznego.

C. optycznego.

D. pojemnościowego.

Wybór czujnika pojemnościowego, magnetycznego czy indukcyjnego wskazuje na nieporozumienia dotyczące zasad działania tych typów czujników. Czujnik pojemnościowy opiera się na pomiarze zmian pojemności elektrycznej, co czyni go odpowiednim do wykrywania obiektów dielektrycznych, ale nie do detekcji światła. W zastosowaniach takich jak automatyczne drzwi czy systemy zliczania, czujniki pojemnościowe wykorzystywane są do detekcji obecności ciał stałych, a nie do optycznych pomiarów. Z kolei czujnik magnetyczny działa na zasadzie wykrywania pola magnetycznego i jest stosowany w aplikacjach takich jak czujniki drzwiowe czy detektory ruchu, co także nie ma związku z optyką. Indukcyjne czujniki wykorzystują zmiany w polu elektromagnetycznym do detekcji metali. Typowe błędy myślowe, które mogą prowadzić do mylnego wyboru, obejmują skupienie się na fakcie, że wszystkie wymienione czujniki służą do detekcji, podczas gdy ich mechanizmy działania i zastosowania są diametralnie różne. Kluczowe jest zrozumienie, że czujniki optyczne są unikalne w swojej zdolności do wykrywania obiektów na podstawie światła, co nie jest domeną innych typów czujników.

Pytanie 7

Na którym z rysunków przedstawiono symbol graficzny warystora?

A. B.

B. A.

C. C.

D. D.

W przypadku niepoprawnych odpowiedzi, warto zwrócić uwagę na kilka kluczowych aspektów, które mogą prowadzić do błędnych wniosków. Odpowiedzi A, B i C nie oddają charakterystyki symbolu graficznego warystora, co może wynikać z braku znajomości podstawowych zasad dotyczących oznaczania elementów elektronicznych w schematach. Odpowiedź A mogła zostać pomylona z symbolem kondensatora, który ma zupełnie inną funkcję i zastosowanie w obwodach. Z kolei odpowiedzi B i C mogą sugerować inne elementy, takie jak rezystory czy tranzystory, które posiadają różne symbole i funkcje. Kluczowym błędem jest także ignorowanie standardów branżowych, takich jak IEC 60617, które precyzują jak powinny wyglądać symbole graficzne dla różnych komponentów elektronicznych. Używanie nieprawidłowych symboli może prowadzić do poważnych problemów w projektach, w tym do niewłaściwego działania urządzeń, co może zagrażać nie tylko skuteczności, ale także bezpieczeństwu całego układu. Warto zatem zainwestować czas w naukę symboli oraz ich zastosowań, aby zapobiec pomyłkom i zapewnić wysoką jakość projektów elektronicznych.

Pytanie 8

Jaką funkcję realizuje bramka przedstawiona na rysunku?

A. NAND

B. EX-NOR

C. NOR

D. NOT

Bramka NOR, którą zidentyfikowałeś jako poprawną odpowiedź, jest bramką logiczną, która łączy funkcje negacji z operacją OR. Posiada dwa wejścia i jedno wyjście, a kółko na wyjściu wskazuje na negację. Zasada działania bramki NOR polega na tym, że jej wyjście jest niskie (0) tylko wtedy, gdy wszystkie wejścia są wysokie (1). W przeciwnym razie wyjście jest wysokie (1). W praktycznych zastosowaniach, bramki NOR są często wykorzystywane w układach cyfrowych do realizacji bardziej złożonych funkcji logicznych, takich jak sumatory czy różnicowniki. Są również podstawą w konstrukcji pamięci, gdzie ich właściwości negacyjne mogą być użyte w projektowaniu rejestrów. W branży elektroniki cyfrowej, bramki NOR są ważnym elementem do budowy układów kombinacyjnych i sekwencyjnych, co czyni je niezbędnymi w nowoczesnych systemach komputerowych. Zrozumienie działania takich bramek jest kluczowe dla projektowania efektywnych rozwiązań w elektronice.

Pytanie 9

Na podstawie poniższego algorytmu sterowania, przedstawionego w postaci schematu SFC, można stwierdzić, że

A. krok 3 jest realizowany bezpośrednio przed krokiem 4.

B. krok 4 jest realizowany bezpośrednio przed krokiem 3.

C. kroki 3 i 4 są wykonywane rozłącznie.

D. kroki 3 i 4 są wykonywane równocześnie.

Kiedy mówimy o krokach 3 i 4 w kontekście schematu SFC, ważne jest zrozumienie, że twierdzenie o ich równoczesnym wykonywaniu opiera się na błędnym założeniu o niezależności procesów. W rzeczywistości, schematy SFC są zaprojektowane tak, aby każdy krok był wyraźnie zdefiniowany i oddzielony od innych, co eliminuje możliwość ich równoczesnego działania. W kontekście transakcji, każda z nich wymaga spełnienia określonych warunków, co oznacza, że nie mogą one współistnieć w tym samym czasie. Może to prowadzić do nieporozumień, szczególnie w przypadku osób mniej zaznajomionych z zasadami działania systemów automatyki. W praktyce, mylenie kroków realizowanych w sekwencji z krokami wykonującymi się równocześnie może prowadzić do błędów w programowaniu i implementacji systemów sterowania. Ponadto, stwierdzenie, że krok 4 jest realizowany bezpośrednio przed krokiem 3 jest również niepoprawne, ponieważ takie podejście ignoruje fakt, że każdy krok w SFC wymaga spełnienia określonych warunków, co wyklucza możliwość ich bezpośredniego sąsiedztwa. Właściwe zrozumienie i interpretacja przedstawionych procesów jest kluczowe dla skutecznego projektowania i zarządzania systemami automatyki przemysłowej, co ma bezpośredni wpływ na efektywność i bezpieczeństwo operacji. Dlatego ważne jest, aby zwracać uwagę na strukturalne aspekty SFC i nie lekceważyć ich znaczenia w kontekście automatyzacji procesów.

Pytanie 10

Który z wymienionych symptomów wskazuje na zanieczyszczenie hydraulicznego filtra?

A. Wzrost ciśnienia oleju za filtrem

B. Spadek temperatury oleju przed filtrem

C. Wzrost ciśnienia oleju przed filtrem

D. Spadek temperatury oleju za filtrem

Wzrost ciśnienia oleju przed filtrem hydraulicznych jest kluczowym wskaźnikiem, który może świadczyć o zanieczyszczeniu filtra. W przypadku, gdy filtr hydrauliczny jest zablokowany z powodu nagromadzenia zanieczyszczeń, olej nie może swobodnie przepływać przez filtr, co prowadzi do wzrostu ciśnienia na wejściu. Jest to zjawisko często obserwowane w systemach hydraulicznych, w których regularnie monitoruje się ciśnienie. Przykładem może być system hydrauliczny w maszynach budowlanych, gdzie zanieczyszczenia w filtrze mogą prowadzić do awarii układu. Dlatego ważne jest, aby regularnie sprawdzać ciśnienie oleju przed filtrem i podejmować odpowiednie kroki, gdy ciśnienie przekracza ustalone normy. Zgodnie z dobrymi praktykami branżowymi, zaleca się również regularną wymianę filtrów hydraulicznych oraz przeprowadzanie konserwacji, co pozwala na utrzymanie efektywności systemu i minimalizowanie ryzyka poważnych uszkodzeń.

Pytanie 11

Który element sprężarki przepływowej osiowej przedstawiono na rysunku?

A. Koło łopatkowe.

B. Filtr ssawny.

C. Zawór zwrotny.

D. Zawór ssawny.

Koło łopatkowe jest kluczowym elementem sprężarki przepływowej osiowej, którego podstawową funkcją jest przyspieszanie i kierowanie przepływu gazu roboczego. Jego konstrukcja opiera się na łopatkach, które są zamocowane na obwodzie koła, co pozwala na efektywne wykorzystanie energii mechanicznej do przekształcania jej w energię kinetyczną gazu. Takie sprężarki są szeroko stosowane w przemyśle, zwłaszcza w aplikacjach wymagających dużych przepływów powietrza lub gazów, takich jak systemy chłodzenia, klimatyzacji oraz w procesach przemysłowych. Zgodnie z normami ISO 5801, które dotyczą badań wentylatorów i sprężarek, koła łopatkowe muszą spełniać określone standardy wydajności i efektywności energetycznej. Przykładem zastosowania koła łopatkowego może być sprężarka w silniku odrzutowym, gdzie przyspiesza powietrze przed jego wprowadzeniem do komory spalania, co znacząco zwiększa wydajność całego układu.

Pytanie 12

Wskaż, który rodzaj siłownika można wykorzystać w układzie zasilanym sprężonym powietrzem o ciśnieniu p = 0,8 MPa, jeśli wymagana jest siła teoretyczna 50 daN oraz przemieszczenie 10 cm?

A. D25, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200

B. D32, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200

C. D32, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200

D. D12, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200

Wybór niewłaściwego siłownika, takiego jak D25, D12 czy D32 z niewłaściwym skokiem, może prowadzić do nieoptymalnych rezultatów w aplikacjach przemysłowych. Siłownik D25, mimo że posiada maksymalne ciśnienie 10 bar, może nie być w stanie wygenerować wymaganej siły teoretycznej 50 daN w kontekście zadanego przemieszczenia. W przypadku siłownika D12, jego parametry mogą być zbyt niskie dla tego zastosowania, przez co nie spełni on oczekiwań w zakresie siły i skoku. Siłownik D32 z nieodpowiednim skokiem (np. 16, 32, 50, 80, 125, 200 mm) również może nie dostarczyć wymaganego przemieszczenia 10 cm, co jest kluczowe dla efektywności operacji. Przykładowe błędy myślowe obejmują nieprzemyślane założenie, że każdy siłownik o podobnym ciśnieniu roboczym jest równoważny w aplikacji, co jest dalekie od rzeczywistości. W praktyce, parametry takie jak średnica tłoka, siła teoretyczna oraz skok mają bezpośredni wpływ na skuteczność działania układów pneumatycznych. Wybór odpowiedniego siłownika powinien być oparty na analizie wymagań konkretnej aplikacji oraz standardów branżowych, aby zapewnić optymalne działanie systemu.

Pytanie 13

Jaka jest maksymalna wartość podciśnienia, które może być doprowadzone do zaworu o danych znamionowych zamieszczonych w tabeli?

MS-18-310/2-HN
Zawory elektromagnetyczne 3/2 G1/8
Średnica nominalna : 1,4 mm
Ciśnienie pracy : -0,95 bar...8 bar
Czas zadziałania : 12 ms
Temperatura pracy : -10°C...+70°C
Zabezpieczenie : IP 65 EN 60529
Napięcie sterujące : 12V DC - 230V AC

A. 0,95 bara.

B. 1 bar.

C. 0,75 bara.

D. 2 bary.

Wybór odpowiedzi, która nie wskazuje 0,95 bara jako maksymalnej wartości podciśnienia, może wynikać z kilku nieporozumień dotyczących interpretacji danych technicznych. Na przykład, wybór 0,75 bara jako maksymalnej wartości mógłby sugerować, że użytkownik nie zauważył pełnego zakresu ciśnień, który zawór może obsłużyć. W rzeczywistości maksymalne podciśnienie, które może być doprowadzone do zaworu, jest wyraźnie określone w dokumentacji technicznej, a jego przekroczenie może prowadzić do uszkodzenia urządzenia. Stosowanie ciśnień wyższych niż 0,95 bara, jak w przypadku odpowiedzi 2 bary lub 1 bar, wskazuje na nieporozumienie w zakresie parametrów pracy zaworu. Takie podejście może prowadzić do nieprawidłowego doboru urządzeń w systemach ciśnieniowych, co może skutkować nieefektywnym działaniem lub awarią. Na przykład, w systemach hydraulicznych istotne jest przestrzeganie określonych limitów ciśnienia, aby zapewnić bezpieczeństwo i wydajność. W praktyce, niedocenienie wartości podciśnienia może mieć poważne konsekwencje dla trwałości zaworów oraz całego układu, co podkreśla znaczenie dokładnej analizy danych technicznych i konsultacji z tabelami znamionowymi przed podjęciem decyzji o doborze komponentów.

Pytanie 14

Jaka jest wartość rezystancji rezystora przedstawionego na rysunku?

A. 1 kΩ

B. 100 Ω

C. 10 kΩ

D. 10 Ω

Ten rezystor, co go widzisz na rysunku, ma oznaczenie "10kΩ", co oznacza, że jego rezystancja wynosi 10 kiloomów. W elektronice to bardzo ważny element, bo reguluje przepływ prądu w obwodach. Takie rezystory o wartości 10 kΩ często spotyka się w układach analogowych, jak na przykład w filtrach RC. Wiesz, ich wartość wpływa na częstotliwość graniczną obwodu, więc to jest naprawdę istotne. Z doświadczenia wiem, że dobór odpowiedniego rezystora to kluczowy krok, żeby obwód działał jak należy. No i jeszcze warto wiedzieć, że wartości rezystorów są ustandaryzowane według norm E12 lub E24. Dzięki temu łatwiej je dobrać i wykorzystać w praktyce. Dlatego warto znać wartości rezystancji i ich zastosowanie, bo to jest fundamentalne dla każdego inżyniera elektronika.

Pytanie 15

Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?

A. D.

B. B.

C. A.

D. C.

Podzespół oznaczony literą D to filtr z regulatorem ciśnienia, który pełni kluczową rolę w układach pneumatycznych. Jego funkcja polega na oczyszczaniu powietrza z cząstek stałych oraz regulacji ciśnienia, co jest niezbędne dla zapewnienia prawidłowego działania urządzeń pneumatycznych. Zastosowanie takiego podzespołu jest szczególnie istotne w systemach, gdzie jakość powietrza ma bezpośredni wpływ na efektywność i trwałość urządzeń. Filtry z regulatorami ciśnienia są często stosowane w przemyśle, na przykład w systemach automatyki przemysłowej, gdzie wymagana jest stabilizacja ciśnienia dostarczanego powietrza oraz eliminacja zanieczyszczeń. Takie podejście jest zgodne z najlepszymi praktykami branżowymi, które zalecają stosowanie filtrów w celu zminimalizowania ryzyka uszkodzeń sprzętu i poprawy efektywności procesów. Użycie podzespołu D zapewnia nie tylko bezpieczeństwo, ale również optymalizację pracy całego układu pneumatycznego.

Pytanie 16

Metoda osuszania sprężonego powietrza, w której w pierwszej fazie usuwana jest para wodna oraz olej za pomocą węgla aktywowanego, a w drugiej następuje odessanie pary wodnej w kapilarach żelu krzemionkowego, określana jest jako

A. konwekcją

B. absorpcją

C. adsorpcją

D. desorpcją

W procesach związanych z osuszaniem sprężonego powietrza, niepoprawne odpowiedzi mogą być mylące, szczególnie dla osób mniej zaznajomionych z terminologią. Konwekcja odnosi się do transportu ciepła poprzez ruch płynów, a nie do procesu usuwania wilgoci. Absorpcja, choć wydaje się zbliżona, polega na wchłanianiu substancji przez inną substancję, co różni się od adsorpcji, gdzie cząsteczki są przyciągane do powierzchni materiału, a nie wnikają w jego objętość. Desorpcja z kolei to proces, w którym substancje, wcześniej adsorbowane, są uwalniane z powierzchni materiału, a więc nie jest to etap osuszania, a raczej proces przeciwny. Te nieścisłości mogą prowadzić do błędnych wniosków w kontekście doboru technologii osuszania w różnych aplikacjach przemysłowych. Zrozumienie różnic pomiędzy tymi procesami jest kluczowe dla efektywnego zaprojektowania systemów uzdatniania powietrza, które spełniają wymagania jakościowe oraz normy branżowe, takie jak ISO 8573. W związku z tym, aby skutecznie przeprowadzić proces usuwania wilgoci, należy skupić się na technikach adsorpcji, które zapewniają najwyższą efektywność oraz niezawodność w aplikacjach wymagających precyzyjnej kontroli warunków atmosferycznych.

Pytanie 17

Konserwacja układu stycznikowo-przekaźnikowego nie obejmuje

A. sprawdzania dokręcenia śrub zacisków

B. analizy zużycia styków

C. wprowadzania regulacji

D. usuwania kurzu

Czyszczenie z kurzu, kontrola dokręcenia śrub zacisków oraz kontrola zużycia styków są kluczowymi elementami konserwacji układów stycznikowo-przekaźnikowych. Czyszczenie z kurzu jest istotne, ponieważ zanieczyszczenia mogą prowadzić do przegrzewania się elementów, co zwiększa ryzyko awarii. Właściwe dokręcenie śrub zacisków jest równie ważne, ponieważ luźne połączenia mogą generować opór, co prowadzi do uszkodzenia elementów elektronicznych oraz ich szybszego zużycia. Kontrola zużycia styków to kolejny niezbędny aspekt, ponieważ stykami przepływa prąd, a ich zużycie może prowadzić do nieefektywnej pracy całego układu, a w konsekwencji do awarii. Użytkownicy często popełniają błąd, myśląc, że konserwacja układu stycznikowo-przekaźnikowego polega jedynie na jego regulacji, co jest mylnym podejściem. Kluczowe jest zrozumienie, że konserwacja ma na celu utrzymanie urządzenia w stanie roboczym oraz zapobieganie awariom, co realizuje się poprzez systematyczne działania profilaktyczne, a nie wprowadzanie zmian w jego parametrach pracy. W praktyce, stosowanie się do standardów branżowych, takich jak normy IEC 60364, zapewnia bezpieczeństwo i długą żywotność urządzeń elektrycznych.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

	Piasta sprzęgła	Kołnierz przykręcany	Wkładka elastyczna	Pierścienie osadcze	Podkładka zabezpieczająca
Przyporządkowanie 1.	1	2	3	4 \| 5	6
Przyporządkowanie 2.	3	1	2	4 \| 5	6
Przyporządkowanie 3.	4	2	3	5 \| 6	1
Przyporządkowanie 4.	5	1	2	4 \| 6	3

A. Przyporządkowanie 3.

B. Przyporządkowanie 2.

C. Przyporządkowanie 1.

D. Przyporządkowanie 4.

Odpowiedź jest prawidłowa, ponieważ przyporządkowanie 1. dokładnie odzwierciedla rzeczywiste rozmieszczenie i funkcje poszczególnych części sprzęgła kłowego. W praktyce, zrozumienie tych elementów jest kluczowe dla prawidłowego montażu i konserwacji urządzeń mechanicznych. Na przykład, płytka sprzęgła, oznaczona cyfrą 1, jest podstawowym elementem, który łączy różne części, a jej prawidłowe umiejscowienie zapewnia stabilność całego systemu. Kołnierz przykręcany (oznaczony cyfrą 2) odpowiada za mocowanie, co jest szczególnie istotne w kontekście obciążeń dynamicznych występujących w pracy sprzęgła. Wkładka elastyczna (cyfra 3) pełni kluczową rolę w amortyzacji drgań, co wpływa na żywotność oraz efektywność działania całego mechanizmu. Pozostałe elementy, takie jak pierścienie osadcze (4 i 5) i podkładka zabezpieczająca (6), również mają swoje określone funkcje, które są niezbędne dla prawidłowego działania sprzęgła. Zrozumienie tych interakcji jest nie tylko istotne z perspektywy inżynieryjnej, ale również w kontekście zachowania standardów jakości i bezpieczeństwa w przemyśle.

Pytanie 20

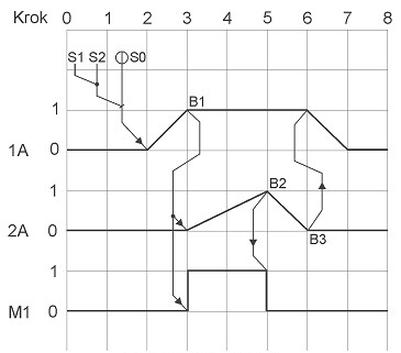

Wsuwanie siłownika 1A rozpoczyna się po zadziałaniu czujnika

A. B3

B. S1

C. B2

D. B1

Wsuwanie siłownika 1A rozpoczyna się po zadziałaniu czujnika B3, co jest kluczowym elementem w sekwencji działania mechanizmu. Analizując schemat sekwencyjny, można zauważyć, że w kroku 6, gdzie następuje wsuwanie siłownika, czujnik B3 odgrywa rolę sygnalizacyjną, która uruchamia ten proces. W praktycznych aplikacjach automatyzacji, właściwe zrozumienie działania czujników oraz ich interakcji z aktorami, takimi jak siłowniki, jest istotne dla zapewnienia efektywności i bezpieczeństwa systemów. Czujniki są tak zaprojektowane, aby monitorować pewne stany w systemie i w odpowiednim momencie inicjować konkretne działania. W branżowych standardach automatyki, takich jak IEC 61131, definiuje się metody pracy z sekwencjami, co może być pomocne w zrozumieniu tego procesu. Wiedza na temat tych interakcji pozwala na projektowanie bardziej niezawodnych i efektywnych systemów automatyzacji, co jest kluczowe w przemyśle produkcyjnym oraz w zastosowaniach robotyki.

Pytanie 21

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

A. HL

B. HH

C. HR

D. HG

Ciecze hydrauliczne typu HL, HG i HR mocno różnią się od HH i mogą wprowadzać w błąd, jeśli chodzi o zastosowanie. Ciecze HL mają dodatki, które chronią przed korozją i smarują, więc są lepsze tam, gdzie trzeba dbać o elementy przed zużyciem. Gdy są stosowane w warunkach wysokiego ciśnienia i temperatury, ich smarujące właściwości mogą bardzo wpłynąć na żywotność hydrauliki. Jeśli chodzi o ciecze HG, to one są stworzone z myślą o ryzykownych środowiskach, jak przemysł petrochemiczny, gdzie istnieje większe zagrożenie pożarem. Z kolei ciecze HR, też chroniące przed korozją, sprawdzają się w bardziej skomplikowanych układach hydraulicznych, gdzie obciążenia są większe i warunki pracy trudniejsze. Często mylimy się przy wyborze cieczy hydraulicznych, bo nie rozumiemy ich specyficznych potrzeb, dlatego warto znać klasyfikacje i właściwości płynów, żeby dopasować je do wymagań, a takie normy jak ISO 11158 są tu bardzo pomocne.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Który rodzaj połączenia przedstawiono na rysunku?

A. wciskowe.

B. kołkowe.

C. sworzniowe.

D. klinowe.

Wybór odpowiedzi sugerującej inne rodzaje połączeń, takie jak klinowe, wciskowe czy sworzniowe, wskazuje na pewne nieporozumienia dotyczące charakterystyki i zastosowania tych mechanizmów łączenia. Połączenia klinowe wykorzystują kształt klinów do zapewnienia stabilności, co jest skuteczne w niektórych kontekstach, ale nie oddaje zasady działania kołków, które działają na zasadzie przejrzystego przepływu sił przez cylindryczny element. Ponadto, połączenia wciskowe opierają się na dopasowaniu elementów, które są łączone poprzez siłę tarcia, co również różni się od mechanizmu opartego na kołkach. W przypadku sworzniowych połączeń, elementy są łączone za pomocą sworzni, które również mają inną funkcję i zastosowanie. Wiele osób myli różne typy połączeń, co może prowadzić do nieefektywności w projektach inżynieryjnych czy konstrukcyjnych. Kluczowe jest, aby zrozumieć, jakie są różnice między tymi mechanizmami oraz ich specyfikę w kontekście materiałów i zastosowań. Znajomość standardów branżowych, takich jak PN-EN 1993 dla konstrukcji stalowych, pozwoli na lepsze zrozumienie, kiedy i jakie połączenie zastosować, aby zapewnić maksymalną wydajność, bezpieczeństwo i trwałość w budownictwie.

Pytanie 25

Weryfikacja połączeń nitowanych, realizowana poprzez uderzanie młotkiem w nit, ma na celu wykrycie nieprawidłowości

A. luźnego osadzenia nitu

B. nieprawidłowego kształtu zakuwki

C. odkształcenia nitu

D. pęknięcia powierzchni łba i zakuwki nitu

Luźne osadzenie nitu jest kluczowym problemem, którego identyfikacja jest niezbędna dla zapewnienia trwałości i bezpieczeństwa połączeń nitowanych. Kontrola połączeń nitowanych, przeprowadzona poprzez ostukiwanie młotkiem nitu, pozwala na ocenę jego stabilności w obrębie materiału, z którym jest połączony. Jeśli nit jest luźny, może to prowadzić do osłabienia całej struktury, co jest szczególnie niebezpieczne w konstrukcjach lotniczych oraz budowlanych, gdzie wymagana jest wysoka niezawodność. Przykładem zastosowania tej metody kontroli może być ocena połączeń w kadłubach samolotów, gdzie każda wada może prowadzić do katastrofalnych skutków. W praktyce, jeśli po uderzeniu młotkiem następuje wyraźny dźwięk, może to sugerować luźne osadzenie nitu. Standardy takie jak ISO 13920 definiują wymagania dla jakości i kontroli połączeń, co podkreśla znaczenie skutecznych metod diagnostycznych, jak ta opisana.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania

A. olejem hydraulicznym i energią elektryczną.

B. sprężonym powietrzem i energią elektryczną.

C. sprężonym powietrzem i olejem hydraulicznym.

D. wyłącznie sprężonym powietrzem.

Odpowiedź, która wskazuje na zasilanie układu sprężonym powietrzem i energią elektryczną, jest prawidłowa z kilku powodów. Układy pneumatyczne, takie jak te przedstawione na schemacie, wykorzystują sprężone powietrze do działania siłowników. Siłowniki pneumatyczne, jak 1A1 i 2A1, przekształcają energię sprężonego powietrza w ruch mechaniczny, co jest kluczowe w wielu procesach automatyk, takich jak przenoszenie, podnoszenie czy formowanie. Dodatkowo, układy elektroniczne, reprezentowane przez czujniki położenia S1 i S2 oraz elektrozawory 1V2 i 2V2, wymagają energii elektrycznej do monitorowania oraz kontrolowania pozycji siłowników. Stosowanie obu rodzajów zasilania jest zgodne z najlepszymi praktykami w branży automatyki, gdzie integrowane systemy pneumatyczne i elektryczne zwiększają efektywność i precyzję operacyjną. W wielu zastosowaniach przemysłowych, takich jak linie produkcyjne, połączenie tych dwóch typów zasilania pozwala na tworzenie bardziej złożonych i elastycznych systemów, co jest niezbędne w dynamicznie zmieniającym się środowisku produkcyjnym.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Watomierz jest urządzeniem do pomiaru mocy

A. biernej

B. czynnej

C. chwilowej

D. pozornej

Watomierz, jako urządzenie pomiarowe, jest kluczowym narzędziem w dziedzinie elektroenergetyki, służącym do pomiaru mocy czynnej. Moc czynna, wyrażana w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład zasilania urządzeń elektrycznych. Watomierze znajdują zastosowanie zarówno w przemyśle, jak i w domowych instalacjach elektrycznych, umożliwiając monitorowanie zużycia energii i optymalizację procesów. Dzięki kilku typom watomierzy, w tym analogowym i cyfrowym, możemy dokładnie określić, ile energii zostaje przekształcone w pracę użyteczną, co jest kluczowe dla oceny efektywności energetycznej systemów elektrycznych. W praktyce, pomiar mocy czynnej pozwala na oszacowanie kosztów zużycia energii oraz wykrywanie niesprawności w urządzeniach, co jest zgodne z najlepszymi praktykami w zarządzaniu energią, w tym normami ISO 50001.

Pytanie 31

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

A. polerowania

B. lutowania

C. napawania

D. spawania

Polerowanie to skuteczna metoda usuwania drobnych, niewielkich rys na tłoczysku siłownika hydraulicznego, ponieważ pozwala na wygładzenie powierzchni metalowej bez potrzeby dodawania materiału. W procesie polerowania wykorzystuje się różne materiały ścierne, takie jak pasty polerskie czy materiały ścierne o drobnych ziarnach, co umożliwia osiągnięcie wysokiej jakości wykończenia. Przykładem zastosowania polerowania w praktyce jest konserwacja siłowników hydraulicznych w maszynach budowlanych, gdzie ich długowieczność oraz niezawodność są kluczowe. Polerowanie nie tylko poprawia estetykę, ale również minimalizuje ryzyko dalszego uszkodzenia, zmniejszając tarcie i zużycie materiału. W branży hydraulicznej standardy jakości, takie jak ISO 9001, zalecają regularne kontrolowanie stanu tłoczysk i ich polerowanie w celu zapewnienia optymalnej wydajności oraz bezpieczeństwa operacyjnego urządzeń hydraulicznych. Warto również wspomnieć, że polerowanie przyczynia się do poprawy właściwości tribologicznych powierzchni, co wpływa na efektywność pracy siłowników.

Pytanie 32

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

A. D

B. C

C. A

D. B

Wybór niepoprawnej odpowiedzi może wynikać z niepełnego zrozumienia zasad działania śruby mikrometrycznej oraz jej konstrukcji. Narzędzia przedstawione w pozostałych odpowiedziach, takie jak A, Ds i C, nie spełniają kluczowych wymogów dla pomiaru głębokości. Śruba mikrometryczna została zaprojektowana tak, aby miała stabilną podstawę, co zapewnia odpowiednią pozycję pomiarową oraz eliminację błędów wynikających z ruchów rąk. Odpowiedzi, które nie posiadają wysuwanego pręta pomiarowego, nie mogą być używane do dokładnych pomiarów głębokości, ponieważ brak takiego elementu uniemożliwia dotarcie do dna otworu i odczytanie dokładnej wartości. Często zdarza się, że osoby nieprzygotowane technicznie mylą różne narzędzia pomiarowe z powodu ich podobnego wyglądu, co prowadzi do błędnych wniosków. Ważne jest zrozumienie, że każdy typ narzędzia ma swoje specyficzne zastosowanie i nie każdy sprzęt jest odpowiedni do pomiaru głębokości. Zrozumienie różnic między tymi narzędziami, a także znajomość ich właściwości jest kluczowe w kontekście zachowania rzetelności pomiarowej i jakości wykonywanych prac. Aby uniknąć takich pomyłek, warto zapoznać się z zasadami działania poszczególnych narzędzi oraz ich zastosowaniem w praktyce przemysłowej.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Która budowa siłownika hydraulicznego umożliwia uzyskanie największego skoku przy niewielkiej długości cylindra?

A. Tłokowa z jednostronnym tłoczyskiem

B. Tłokowa z dwustronnym tłoczyskiem

C. Teleskopowa

D. Nurnikowa

Konstrukcje teleskopowe siłowników hydraulicznych charakteryzują się tym, że składają się z kilku cylindrów, które są wciągane jeden w drugi. Dzięki temu, nawet przy stosunkowo krótkiej długości całkowitej, teleskopowe siłowniki mogą osiągnąć znaczny skok. Jest to szczególnie przydatne w zastosowaniach, gdzie przestrzeń jest ograniczona, a wymagana jest duża ruchomość, na przykład w dźwigach, podnośnikach czy maszynach budowlanych. Teleskopowe siłowniki są często wykorzystywane w przemyśle, gdzie zaawansowane rozwiązania hydrauliczne są wymagane do efektywnej pracy. W standardach branżowych, takich jak ISO 6022, podkreśla się znaczenie teleskopowych siłowników w kontekście ich zdolności do pracy w ograniczonej przestrzeni, co czyni je niezastąpionymi w wielu zastosowaniach. W praktyce, przy odpowiednim doborze materiałów oraz technologii produkcji, teleskopowe siłowniki mogą pracować z dużymi obciążeniami i przy wysokich ciśnieniach, co zapewnia ich trwałość i niezawodność.

Pytanie 35

W celu zwiększenia wskaźnika lepkości w układzie hydraulicznym oraz zmniejszenia zużycia jego elementów należy użyć oleju o oznaczeniu

Dodatki	Rodzaj oleju
Dodatki	HH	HL	HM	HV	HG
Antyutleniające		Tak	Tak	Tak	Tak
Chroniące przed korozją		Tak	Tak	Tak	Tak
Polepszające smarność			Tak	Tak	Tak
Zmniejszające zużycie			Tak	Tak	Tak
Zwiększające wskaźnik lepkości				Tak
O szczególnych właściwościach smarujących					Tak

A. HV

B. HM

C. HH

D. HL

Odpowiedź HV jest poprawna, ponieważ oleje hydrauliczne o oznaczeniu HV (High Viscosity Index) zawierają dodatki, które zwiększają wskaźnik lepkości. Oznacza to, że ich lepkość zmienia się w mniejszym stopniu w zależności od temperatury, co jest kluczowe w zastosowaniach hydraulicznych, gdzie stabilność lepkości w różnych warunkach roboczych jest niezwykle istotna. Użycie oleju o wysokim wskaźniku lepkości zapewnia lepszą ochronę elementów hydraulicznych, co przekłada się na ich dłuższą żywotność i mniejsze zużycie. Przykładem zastosowania oleju HV może być hydraulika stosowana w maszynach budowlanych, gdzie zmienne warunki pracy i temperatura mogą wpływać na wydajność systemu. Praktyki branżowe zalecają stosowanie olejów HV w sytuacjach, gdy urządzenia działają w szerszym zakresie temperatur, co minimalizuje ryzyko ich uszkodzenia i poprawia efektywność działania.

Pytanie 36

Jaki rodzaj wyłącznika przedstawiono na rysunku?

A. Nadprądowy.

B. Krańcowy.

C. Silnikowy.

D. Różnicowoprądowy.

Wyłącznik różnicowoprądowy, przedstawiony na rysunku, jest kluczowym elementem zabezpieczającym instalacje elektryczne przed porażeniem prądem. Oznaczenie 'FI-Schutzschalter' wskazuje na jego funkcję, a parametry takie jak 'IΔn 0,03A' oznaczają, że urządzenie jest zaprojektowane do wykrywania prądów upływowych o wartości 30 mA, co jest standardem dla ochrony ludzi w instalacjach domowych. Stosowanie wyłączników różnicowoprądowych jest szczególnie istotne w pomieszczeniach narażonych na wilgoć, takich jak łazienki czy kuchnie, gdzie ryzyko porażenia jest wyższe. W przypadku wykrycia różnicy między prądem wpływającym a wypływającym, wyłącznik automatycznie odłącza zasilanie, co skutecznie zapobiega niebezpiecznym sytuacjom. Dodatkowo, zgodnie z normami PN-IEC 61008, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest wymogiem, co podkreśla ich znaczenie dla bezpieczeństwa użytkowników.

Pytanie 37

Na przedstawionym schemacie zawór oznaczony cyfrą 3 odpowiada za

A. ustawienie wartości ciśnienia cieczy roboczej w układzie.

B. swobodny przepływ cieczy roboczej w zbiorniku 2.

C. odłączenie pompy 1 od siłownika 5.

D. zabezpieczenie przed nadmiernym wzrostem ciśnienia.

Zawór oznaczony cyfrą 3 na schemacie pełni kluczową rolę jako zawór bezpieczeństwa, znany również jako zawór przelewowy. Jego podstawowym zadaniem jest ochrona układu hydraulicznego przed niebezpiecznym wzrostem ciśnienia, co może prowadzić do uszkodzenia elementów układu lub zagrażać bezpieczeństwu użytkowników. Działanie tego zaworu polega na automatycznym odprowadzeniu nadmiaru cieczy do zbiornika, gdy ciśnienie w układzie przekroczy ustaloną wartość. W praktyce, takie rozwiązanie jest niezbędne w wielu systemach hydraulicznych, gdzie stabilność ciśnienia jest kluczowa dla ich prawidłowego funkcjonowania. Przykładowo, w urządzeniach budowlanych, takich jak koparki czy ładowarki, zawory bezpieczeństwa chronią przed awariami, które mogłyby powstać w wyniku nadmiernego ciśnienia, zapewniając tym samym nieprzerwaną pracę oraz bezpieczeństwo operacji. Zgodnie z normami branżowymi, instalowanie zaworów bezpieczeństwa w układach hydraulicznych jest nie tylko standardem, ale również wymogiem prawnym, co potwierdza ich znaczenie w zapewnieniu bezpieczeństwa w miejscu pracy.

Pytanie 38

Jakiego typu siłownik został przedstawiony na rysunku?

A. Dwustronnego działania z dwustronnym tłoczyskiem.

B. Jednostronnego działania z dwustronnym tłoczyskiem.

C. Jednostronnego działania z jednostronnym tłoczyskiem

D. Dwustronnego działania z jednostronnym tłoczyskiem.

Poprawna odpowiedź to dwustronnego działania z jednostronnym tłoczyskiem. W siłownikach pneumatycznych charakteryzujących się dwustronnym działaniem, medium, na przykład powietrze, może być wprowadzone z obu stron tłoczyska, co umożliwia ruch tłoka w obie strony. To rozwiązanie jest szeroko stosowane w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest kluczowe. Siłowniki tego typu odwzorowują działanie w wielu zastosowaniach, jak na przykład w robotyce, gdzie wymagane jest szybkie i płynne przemieszczanie elementów. Ważne jest również, aby zwracać uwagę na projektowanie systemów pneumatycznych zgodnie z normami ISO 4414, które definiują zasady bezpieczeństwa oraz optymalizacji systemów pneumatycznych. Dobre praktyki inżynieryjne obejmują również regularne przeglądy i konserwację siłowników, co przyczynia się do wydłużenia ich żywotności i efektywności operacyjnej.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Jakie napięcie musi być zastosowane do zasilania prostowniczego układu sześciopulsowego?

A. jednofazowym symetrycznym 2 x 115 V

B. stałym 24 V

C. trójfazowym 230 V/400 V

D. stałym 110 V

Układ prostowniczy sześciopulsowy jest systemem, który przekształca prąd przemienny w prąd stały, wykorzystując sześć diod do realizacji prostowania. Aby zapewnić efektywną pracę tego układu, wymagane jest zasilanie trójfazowe o napięciu 230 V/400 V. Taki typ zasilania pozwala na uzyskanie stabilnego i wydajnego prostowania, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak zasilanie napędów elektrycznych, systemów zasilania awaryjnego czy też w aplikacjach w automatyce. Warto zauważyć, że standardowe zasilanie trójfazowe w systemach przemysłowych jest powszechnie stosowane, co sprzyja kompatybilności urządzeń. Dobre praktyki w projektowaniu systemów elektrycznych zalecają użycie prostowników o odpowiednich parametrach zgodnych z wymaganiami odbiorników, co zapewnia ich długotrwałą i niezawodną pracę.
