Szczegółowe wyniki:

Pytanie 1

Mocno odkształcone plastycznie fragmenty materiału, które przylegają do powierzchni natarcia w sąsiedztwie krawędzi ostrza, nazywają się

A. zakrzepły metal

B. powłoka ochronna

C. wiór

D. narost

Odpowiedź 'narost' jest poprawna, ponieważ odnosi się do zjawiska, które występuje w procesie obróbki skrawaniem. Narost to warstwa silnie odkształconego materiału, która gromadzi się na powierzchni natarcia narzędzia skrawającego. Powstaje w wyniku wysokich temperatur i ciśnień, które mają miejsce w strefie skrawania, szczególnie w pobliżu krawędzi ostrza. Narosty mogą wpływać na trwałość narzędzia oraz jakość obróbki, dlatego istotne jest ich kontrolowanie i minimalizowanie. W praktyce, wybór odpowiednich parametrów skrawania, takich jak prędkość obróbcza czy posuw, może znacząco wpłynąć na ilość powstających narostów. W przemyśle stosuje się różne metody, takie jak chłodzenie narzędzi czy odpowiednie materiały skrawające, aby ograniczać ten efekt. Zrozumienie zjawiska narostu jest kluczowe dla inżynierów zajmujących się obróbką materiałów, ponieważ pozwala na optymalizację procesów wytwarzania oraz poprawę jakości wyrobów.

Pytanie 2

Który fragment programu sterującego odnosi się do gwintowania o stałym skoku wynoszącym 2 mm?

A. G34 Z12 K2 F0.05

B. G35 Z12 K2 F0.05

C. G03 X4 Z2 U3

D. G33 Z4 K2

Odpowiedź G33 Z4 K2 jest rzeczywiście trafna. Ta komenda w G-code jest używana do gwintowania o stałym skoku. Wartość K2, czyli 2 mm, mówi nam, jak głęboko ma być gwint. W praktyce G33 jest dość ważne, bo pozwala na tworzenie gwintów o precyzyjnych parametrach, co ma ogromne znaczenie w obróbce skrawaniem. Kiedy używasz G33 z odpowiednimi wartościami Z i K, to możesz mieć pewność, że gwint będzie zrobiony tak, jak trzeba. Przykład? Produkcja części maszyn, gdzie musisz mieć pewność, że gwinty pasują do siebie i są mocne. Jeśli zgodne są z normami ISO, to elementy będą miały odpowiednie właściwości mechaniczne. Moim zdaniem, umiejętność programowania takich komend to podstawa w pracy z maszynami CNC, żeby wszystko działało efektywnie i było dobrej jakości.

Pytanie 3

Jaką wartość ma posuw wiertła w mm/min przy danych parametrach: prędkość skrawania v_c = 30 m/min, średnica wiertła D = 10 mm, posuw na obrót f_o = 0,1 mm/obrót? Należy przyjąć, że π = 3

A. 100 mm/min

B. 10 mm/min

C. 1000 mm/min

D. 1 mm/min

Jak widzę, błędne odpowiedzi często się biorą z niezrozumienia, jak prędkość skrawania ma się do średnicy narzędzia i posuwu. Na przykład, wybierając 10 mm/min, można pomyśleć, że to prostsze, ale w rzeczywistości to za mało, co prowadzi do nieefektywności narzędzi. Z kolei 1 mm/min to tak mały posuw, że narzędzie może się szybko przegrzewać i psuć, co jest całkowicie wbrew zasadom obróbczo. Odpowiedź 1000 mm/min wygląda na zbyt dużo, co grozi uszkodzeniem materiału przez nadmierne ciepło i ciśnienie. Rozumienie tych obliczeń w praktyce jest kluczowe, bo wpływa na to, jakie parametry skrawania dobieramy, a to przekłada się na jakość i efektywność naszej produkcji. W przemyśle widać, że źle dobrany posuw może prowadzić do deformacji materiałów i problemów technologicznych, co zwiększa koszty i przestoje.

Pytanie 4

Na rysunku noża tokarskiego strzałką oznaczono

A. główną krawędź skrawającą.

B. pomocniczą krawędź skrawającą.

C. powierzchnię natarcia.

D. główną powierzchnię przyłożenia.

Główna powierzchnia przyłożenia, oznaczona na rysunku strzałką, jest kluczowym elementem w geometrii noża tokarskiego. Jest to ta płaska powierzchnia znajdująca się bezpośrednio pod główną krawędzią skrawającą, która ma istotny wpływ na proces obróbczy. Jej zadaniem jest zapewnienie stabilności i precyzji podczas obróbki, a także zmniejszenie tarcia, co przekłada się na lepszą jakość powierzchni obrabianych detali. W praktyce, prawidłowe zidentyfikowanie tej powierzchni jest niezbędne dla efektywnego doboru parametrów skrawania oraz narzędzi, które będą stosowane w danym procesie. W branży obróbczej, zrozumienie funkcji głównej powierzchni przyłożenia jest zgodne z najlepszymi praktykami inżynieryjnymi, co pozwala na optymalizację procesów produkcyjnych oraz zwiększenie trwałości narzędzi. Warto wiedzieć, że odpowiedni kąt nachylenia tej powierzchni oraz jej geometria są kluczowe dla efektywności skrawania oraz minimalizacji zużycia narzędzi.

Pytanie 5

Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP15 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli.

Materiał	Twardość HB	NTP15NTP25NTP35
		Posuw mm/obr
		0,1÷0,8	0,15÷0,8	0,2÷1,0
		Prędkość skrawania mm/min
Stal węglowa konstrukcyjna ogólnego przeznaczenia C0,2% C0,4% C0,7%
	135	430÷230	380÷185	280÷150
	180	385÷200	370÷175	245÷90
	230	150÷80	-	200÷70
Stal niskostopowa wyżarzona ulepszona	180	350-170	300÷150	180÷90
Stal niskostopowa wyżarzona ulepszona	300	220÷110	185÷100	135÷90
Stal szybkotnąca wyżarzona	250	220-110	200÷125	100÷55

A. 80 m/min

B. 120 m/min

C. 220 m/min

D. 160 m/min

Wybór niewłaściwej prędkości skrawania, jak 120 m/min, 160 m/min czy 80 m/min, może prowadzić do nieefektywnej obróbki oraz zwiększenia czasu produkcji. Niska prędkość skrawania, jak 80 m/min, w przypadku toczenia stali węglowej o zawartości węgla 0,4%, może prowadzić do nadmiernego zużycia narzędzia oraz pogorszenia jakości powierzchni obrabianego detalu. W takich przypadkach narzędzia mogą nie osiągnąć optymalnej temperatury skrawania, co negatywnie wpływa na ich trwałość. Prędkości w zakresie 120 m/min czy 160 m/min także nie mieszczą się w rekomendowanych wartościach dla stali węglowej o podanych parametrach. Wybierając prędkości skrawania, inżynierowie i technolodzy powinni opierać się na danych dostarczonych przez producentów narzędzi oraz na badaniach technologicznych, które wskazują optymalne warunki dla danego materiału. Niezrozumienie zakresu prędkości skrawania dla konkretnych materiałów może być wynikiem braku znajomości norm i danych technologicznych, co prowadzi do błędnych decyzji. Kluczowe jest stosowanie właściwych strategii obróbczych, aby uniknąć problemów związanych z jakością oraz wydajnością produkcji. Kiedy prędkości skrawania są zbyt niskie, może to prowadzić do większych kosztów operacyjnych i obniżenia efektywności całego procesu produkcyjnego.

Pytanie 6

Oblicz zalecaną wartość posuwu minutowego podczas obróbki frezem dwuostrzowym O10 mm stopu aluminium dla prędkości obrotowej wrzeciona n = 2000 obr/min. Skorzystaj z tabeli oraz wzoru: \( f_t = f_z \cdot z \cdot n \) mm/min

Zalecane parametry skrawania dla frezów
Materiał	Wytrzymałość N/mm²	v_c m/min	Średnica freza mm
			2-3	4-5	6-10	12-16
			f_z mm/ostrze
Stop aluminium <10%Si	do 550	800	0,02	0,03	0,05	0,08

A. \( f_t = 200 \) mm/min

B. \( f_t = 100 \) mm/min

C. \( f_t = 400 \) mm/min

D. \( f_t = 20 \) mm/min

Wybór błędnej odpowiedzi na pytanie o zalecaną wartość posuwu minutowego może wynikać z nieporozumień dotyczących podstawowych zasad obróbki skrawaniem oraz ze złego zrozumienia zastosowanego wzoru. Odpowiedzi, które sugerują znacznie niższe wartości posuwu, mogą wynikać z błędnego odczytu wartości z tabeli lub niewłaściwego zastosowania wzoru. Wartości takie jak ft = 100 mm/min, ft = 20 mm/min czy ft = 400 mm/min nie uwzględniają zarówno liczby ostrzy, jak i prędkości obrotowej wrzeciona, co prowadzi do znacznych błędów w obliczeniach. W przypadku obróbki aluminium, odpowiedni posuw jest niezwykle istotny, ponieważ zbyt niski posuw może prowadzić do przegrzewania narzędzia oraz zmniejszenia jego trwałości, a zbyt wysoki posuw może skutkować słabą jakością obrabianej powierzchni i uszkodzeniami narzędzia. Ponadto, kluczowym aspektem w ustalaniu parametrów skrawania jest znajomość materiału obrabianego oraz jego właściwości fizycznych, co pozwala na skuteczne dostosowanie wartości posuwu do konkretnej aplikacji. Dlatego ważne jest, aby nie tylko znać wzory, ale także rozumieć ich zastosowanie w praktyce oraz bazować na sprawdzonych tabelach danych i standardach branżowych.

Pytanie 7

Bloki programu kontrolującego mogą być wprowadzane do sterownika w trybie działania

A. TNC

B. REF

C. JOG

D. MDI

Podczas analizy pozostałych opcji, które nie są prawidłowe, warto zauważyć, że tryb JOG jest używany przede wszystkim do ręcznego przesuwania narzędzia w określonym kierunku. JOG nie umożliwia wprowadzania bloków programu, lecz jedynie kontroluje ruchy maszyny, co czyni go niewłaściwym wyborem w kontekście programowania. Z kolei tryb REF służy do odnajdywania punktów zerowych, co jest istotnym procesem w kalibracji maszyn, jednak także nie odnosi się do wprowadzania nowych bloków programu. Ostatnia opcja, TNC (człon oznaczający 'Taktowy Numeryczny Sterownik'), odnosi się bardziej do sposobu sterowania maszyną niż do trybu bezpośredniego wprowadzania danych. Mylne interpretacje wynikają często z niepełnego zrozumienia funkcji poszczególnych trybów pracy. Operatorzy mogą błędnie zakładać, że JOG lub REF mogą być stosowane do programowania, co prowadzi do nieefektywnego wykorzystania sterowników. Kluczowe jest zrozumienie, że każdy z tych trybów ma swoje specyficzne zastosowania i nie należy ich mylić z funkcją wprowadzania danych, która jest zarezerwowana dla MDI. Właściwe zrozumienie ról i funkcji każdego z trybów jest niezbędne do efektywnej pracy z maszynami CNC i ich programowaniem.

Pytanie 8

Możliwość obróbki powierzchni czołowej tarczy o średnicy 1200 mm występuje na tokarce

A. karuzelowej

B. rewolwerowej

C. uniwersalnej

D. kłowej

Obróbka czoła tarczy o średnicy 1200 mm na tokarkach karuzelowych ma naprawdę sens, учитывая ich przeznaczenie i możliwości technologiczne. Tokarki karuzelowe to genialne maszyny do pracy z dużymi detalami, które wymagają dokładności. Dzięki swojej budowie mogą trzymać ciężkie elementy w poziomie, co zmniejsza drgania podczas obróbki. Z tego powodu obrabianie dużej powierzchni czołowej jest proste i precyzyjne. W praktyce są one świetne w przemyśle, gdzie obrabia się rzeczy jak tarcze czy koła zamachowe. Warto korzystać z tej technologii, bo dobrze dobierając narzędzia do zadania, można poprawić jakość i efektywność całego procesu.

Pytanie 9

Którym przyrządem pomiarowym należy zmierzyć średnicę otworu jak na przedstawionym rysunku?

A. Mikrometrem zewnętrznym.

B. Średnicówką mikrometryczną trójpunktową.

C. Suwmiarką uniwersalną.

D. Średnicówką mikrometryczną składaną.

Wybór narzędzia pomiarowego do mierzenia średnicy otworu musi być oparty na specyfice pomiarów oraz wymaganiach dotyczących dokładności. Suwmiarka uniwersalna, mimo że jest popularnym narzędziem, oferuje znacznie niższą precyzję w porównaniu do średnicówki mikrometrycznej trójpunktowej. Jej błąd pomiarowy może wynosić kilka setnych milimetra, co sprawia, że jest mało użyteczna w aplikacjach wymagających wysokiej dokładności. Mikrometr zewnętrzny, choć skuteczny w pomiarach średnic zewnętrznych, nie jest właściwym narzędziem do mierzenia średnic otworów wewnętrznych, co stwarza ryzyko błędnych wyników. Z kolei średnicówka mikrometryczna składana, choć teoretycznie może być używana do tego zadania, nie jest standardowym narzędziem i często brakuje jej wymaganego poziomu dokładności, co może prowadzić do nieprawidłowych pomiarów. Typowe błędy myślowe, które mogą wynikać z wyboru niewłaściwego narzędzia, obejmują błędne założenie, że każde narzędzie pomiarowe sprawdzi się w każdej aplikacji. W rzeczywistości, dobór narzędzia powinien być dostosowany do specyfiki mierzonych obiektów oraz wymaganej precyzji, co jest kluczowe w procesie zapewnienia jakości w inżynierii i produkcji.

Pytanie 10

W której instrukcji programu zawarta jest informacja o pracy noża podczas nacinania gwintu o stałym skoku?

A. G04 X7

B. G88 X20 Z65 I2

C. G33 Z2 K1

D. G11 X18 F0.15

Odpowiedź G33 Z2 K1 jest poprawna, ponieważ kod G33 jest używany w programowaniu CNC do nacinania gwintów o stałym skoku, co jest kluczowym procesem w obróbce skrawaniem. Parametr Z2 określa głębokość nacięcia, a K1 definiuje skok gwintu, czyli odległość, jaką nóż przesuwa się wzdłuż osi Z na każdy obrót narzędzia. W praktyce, użycie G33 sygnalizuje maszynie, że ma wykonywać ruch w sposób ciągły i automatyczny, co zwiększa efektywność produkcji. W kontekście standardów branżowych, odpowiednie stosowanie kodów G, takich jak G33, jest niezbędne do zapewnienia precyzyjnego wykonania operacji skrawania, co jest kluczowe w procesach produkcyjnych, gdzie dokładność i powtarzalność są wymagane. W praktyce, umiejętność poprawnego programowania nacinania gwintów przy użyciu G33 jest istotna dla operatorów maszyn CNC oraz inżynierów zajmujących się procesem obróbki, gdyż wpływa to na jakość produkowanych elementów oraz czas cyklu obróbczej.

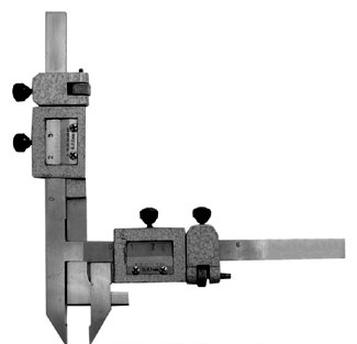

Pytanie 11

Który parametr koła zębatego można zmierzyć bezpośrednio za pomocą przedstawionego na zdjęciu przyrządu pomiarowego?

A. Szerokość rowka wpustowego.

B. Moduł zęba.

C. Średnicę podziałową.

D. Grubość zęba.

Pomiar parametrów koła zębatego wymaga znajomości specyfiki różnych wartości, takich jak średnica podziałowa, moduł zęba, czy szerokość rowka wpustowego. Odpowiedzi wskazujące na te wartości nie są poprawne, ponieważ nie można ich zmierzyć bezpośrednio przy użyciu suwmiarki. Średnica podziałowa, będąca kluczowym parametrem w projektowaniu przekładni, oznacza średnicę okręgu, na którym leżą punkty styku zębów sąsiednich kół zębatych. Aby ją zmierzyć, należy znać liczbę zębów oraz moduł, co wymaga bardziej skomplikowanych obliczeń. Moduł zęba, definiujący relację między średnicą podziałową a liczbą zębów, również nie może być mierzony bezpośrednio. Szerokość rowka wpustowego, który jest istotny przy montażu kół zębatych, również wymaga zastosowania innych narzędzi pomiarowych, takich jak mikrometr. Powszechnym błędem jest założenie, że suwmiarka wystarcza do pomiaru wszystkich tych wartości, co jest mylące. W rzeczywistości, aby uzyskać dokładne wyniki, konieczne jest zastosowanie odpowiednich technik pomiarowych oraz narzędzi zgodnych z wymaganiami danej aplikacji inżynieryjnej. Dobrze jest również odnosić się do norm i standardów branżowych, które określają odpowiednie metody pomiaru i analizy, aby uniknąć błędów w projektowaniu i wykonaniu elementów maszyn.

Pytanie 12

Tryb referencyjny w maszynie CNC prowadzi do

A. synchronizacji systemu pomiarowego

B. ustawienia punktu zerowego elementu

C. poprawiania programu NC

D. synchronizacji narzędzia do obróbki

Odpowiedź dotycząca synchronizacji układu pomiarowego jako referencyjnego trybu pracy w obrabiarce CNC jest prawidłowa, ponieważ ten tryb ma kluczowe znaczenie dla dokładności i precyzji obróbki. Synchronizacja układu pomiarowego obejmuje proces, w którym wszystkie systemy pomiarowe w obrabiarce są zsynchronizowane z układami sterującymi, co pozwala na bieżąco monitorować i korygować położenie narzędzi oraz przedmiotów obrabianych. Na przykład, w przypadku wykrycia odchyleń od zadanych parametrów, system automatycznie dostosowuje pozycję, co minimalizuje ryzyko błędów i poprawia jakość obróbki. Dobrym przykładem zastosowania referencyjnego trybu pracy jest produkcja części w motoryzacji, gdzie precyzyjne pomiary są niezbędne do zapewnienia, że elementy będą idealnie pasować do siebie. Zgodnie z normami ISO 10012:2003, które dotyczą systemów zarządzania jakością w zakresie pomiarów, synchronizacja pomiarów jest niezbędna do zachowania spójności i wiarygodności wyników. Zastosowanie tego trybu pracy w praktyce pozwala także na efektywne zarządzanie procesem produkcyjnym, co jest kluczowe w kontekście konkurencyjności na rynku.

Pytanie 13

Którym narzędziem należy wykonać rowek pod wpust pokazany na zdjęciu?

A. B.

B. A.

C. D.

D. C.

Wybierając inne narzędzia niż frez wpustowy, jak na przykład wiertło spiralne czy frez modułowy, możesz napotkać duże problemy w procesie obróbki. Wiertło spiralne, chociaż dobrze się sprawdza do robienia otworów, nie jest w stanie uformować rowków pod wpusty, bo jego geometria ostrza nie nadaje się do tego. Frez modułowy, który głównie używa się do obróbki zębatek, ma zupełnie inną geometrię i nie nadaje się do robienia rowków. A frez trzpieniowy do rowków prostych? Też nie ma odpowiednich kształtów, żeby skrawać wzdłuż rowka wpustowego. No i wybierając niewłaściwe narzędzie, możesz mieć później problem z jakością detalu, co oznacza więcej poprawek albo wymiany materiału. Do tego, używając narzędzi niespecjalnie przystosowanych do konkretnego zadania, stwarzasz ryzyko dla swojego bezpieczeństwa i sprzętu, co zdecydowanie nie jest zgodne z dobrymi praktykami w obróbce.

Pytanie 14

Funkcją podtrzymki tokarskiej jest

A. umożliwienie zamontowania ciężkich elementów w uchwycie trójszczękowym

B. wsparcie uchwytu trójszczękowego w trakcie jego demontażu

C. zapobieganie występowaniu drgań noża w imaku narzędziowym

D. zapobieganie odkształceniu długich wałków o niewielkiej średnicy podczas obróbki

Podtrzymka tokarska ma kluczowe znaczenie w obróbce skrawaniem, zwłaszcza w przypadku długich wałków o małej średnicy, które są podatne na ugięcia. Użycie podtrzymki pozwala na stabilizację detalu, co minimalizuje ryzyko wibracji oraz poprawia jakość obróbki, co jest zgodne z zasadami najlepszych praktyk w obróbce mechanicznej. Dzięki podtrzymce można osiągnąć większą precyzję wymiarową oraz gładkość powierzchni, co jest istotne w wielu zastosowaniach, na przykład w produkcji wałów napędowych, wałków krzyżakowych czy elementów maszyn. W praktyce, podtrzymki stosuje się w tokarkach, w których obrabiane elementy przekraczają określoną długość, co sprawia, że ich stabilność staje się kluczowa dla uzyskania oczekiwanych parametrów technologicznych. W międzynarodowych standardach ISO oraz normach branżowych, takich jak ISO 9001, podkreśla się znaczenie kontroli procesów obróbczych, w tym wykorzystania odpowiednich narzędzi i akcesoriów, co czyni podtrzymkę tokarską niezbędnym elementem w nowoczesnym warsztacie.

Pytanie 15

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. skrzynkę Nortona

B. śrubę pociągową

C. podtrzymkę stałą

D. konik z pinolą

Odpowiedź "konik z pinolą" jest poprawna, ponieważ konik pełni kluczową rolę w stabilizacji narzędzi skrawających podczas obróbki gwintów wewnętrznych. W przypadku gwintu M10, który jest powszechnie stosowany w różnych zastosowaniach przemysłowych, ważne jest, aby narzędzie było dokładnie prowadzone, co pozwala na uzyskanie wymaganego wymiaru oraz jakości powierzchni gwintu. Konik z pinolą umożliwia precyzyjne wsparcie narzędzia w trakcie obróbki, co znacząco zmniejsza drgania i poprawia dokładność gwintowania. W praktyce, podczas toczenia gwintów wewnętrznych, konik z pinolą jest ustawiany w taki sposób, aby narzędzie nie tylko dobrze wchodziło w materiał, ale również aby siły skrawania były równomiernie rozłożone na całej długości gwintu. W branży obróbczej standardem jest używanie konika z pinolą podczas gwintowania, co jest zgodne z najlepszymi praktykami stosowanymi w mechanice precyzyjnej oraz w produkcji seryjnej. Dodatkowo, konik z pinolą pozwala na łatwe ustawienie narzędzia pod odpowiednim kątem, co wpływa na jakość obróbki. Takie podejście zwiększa efektywność procesu produkcyjnego i minimalizuje ryzyko błędów wymiarowych.

Pytanie 16

Na tokarce można realizować obróbkę elementów o dużych średnicach oraz niewielkich wysokościach.

A. tarczej

B. uniwersalnej

C. kłowej

D. wielonożowej

Tokarka kłowa, choć użyteczna w wielu zastosowaniach, nie jest odpowiednia do obróbki przedmiotów o dużych średnicach i niewielkich wysokościach. Konstrukcja tokarki kłowej opiera się na osadzeniu obrabianego detalu na dwóch końcach, co sprawia, że idealnie nadaje się do dłuższych i smuklejszych elementów. Przy dużych średnicach, detal mógłby nie być stabilnie zamocowany, co prowadziłoby do wibracji i obniżenia jakości obróbki. Zastosowanie tokarki wielonożowej, z kolei, dotyczy głównie produkcji seryjnej i obróbki detali o małych i średnich średnicach. Chociaż ta maszyna jest w stanie wykonać skomplikowane operacje, nie jest przystosowana do obróbki dużych elementów, co zwiększa ryzyko błędów i niedokładności. Tokarka uniwersalna może być używana do szerokiego zakresu obróbek, ale jej konstrukcja i możliwości skrawania nie są optymalizowane specjalnie dla dużych średnic. Użycie niewłaściwej maszyny do określonego typu obróbki może prowadzić do nieefektywności produkcji oraz niepożądanych efektów, takich jak uszkodzenia obrabianych przedmiotów czy narzędzi skrawających, co jest sprzeczne z dobrymi praktykami w obróbce skrawaniem.

Pytanie 17

Na saniach narzędziowych przedstawionych na zdjęciu w miejscu oznaczonym strzałką należy zamocować

A. podtrzymkę stałą.

B. korpus konika.

C. imak nożowy.

D. uchwyt obróbkowy.

Imak nożowy to kluczowy element sanek narzędziowych, który ma istotne znaczenie w procesie obróbki skrawaniem. Jego główną funkcją jest mocowanie narzędzi skrawających, takich jak noże tokarskie, co pozwala na precyzyjne i stabilne wykonywanie operacji obróbczych. Mając na uwadze zastosowanie imaka nożowego, należy zwrócić uwagę na jego wpływ na jakość obróbki. Stabilność mocowania narzędzia przekłada się na dokładność wymiarową obrabianych elementów oraz gładkość powierzchni. W praktyce, imak nożowy ułatwia również szybką wymianę narzędzi, co jest istotne w kontekście minimalizacji przestojów w produkcji. Zgodnie z dobrymi praktykami w branży, użytkownicy powinni regularnie kontrolować stan imaka nożowego, aby zapewnić jego efektywność i bezpieczeństwo pracy. Niewłaściwe mocowanie może prowadzić do uszkodzenia narzędzia lub obrabianego materiału, dlatego tak ważne jest stosowanie imaka nożowego w odpowiednich parametrach zalecanych przez producentów maszyn.

Pytanie 18

Przedstawiona grafika służy do określania parametrów w cyklu frezowania

A. otworów podłużnych na okręgu.

B. kieszeni prostokątnej.

C. kieszeni okrągłej.

D. otworów kołowych na okręgu.

Odpowiedź "otworów podłużnych na okręgu" jest poprawna, ponieważ grafika ilustruje rozmieszczenie otworów o specyficznych parametrach, takich jak długość i promień. W kontekście cyklu frezowania, kluczowe jest zrozumienie, że otwory podłużne różnią się od otworów kołowych i wpływają na parametry obróbcze. Oznaczenia na grafice, takie jak "IND" (indykacja), "LENG" (długość), i "RAD" (promień), są standardowymi terminami stosowanymi w dokumentacji technicznej i CAD, co jest zgodne z najlepszymi praktykami w inżynierii. W przypadku obróbki mechanicznej, otwory podłużne na okręgu mogą być używane do montażu elementów, a ich precyzyjne rozmieszczenie jest kluczowe dla zachowania tolerancji wymiarowych. Przykładowo, w branży lotniczej lub motoryzacyjnej, takie detale są niezbędne dla zapewnienia bezpieczeństwa oraz efektywności konstrukcji. Dlatego umiejętność interpretacji takich grafik jest niezbędna dla inżynierów i techników w codziennej pracy.

Pytanie 19

Parametr R, w przedstawionym na rysunku cyklu G71 (toczenie równoległe do osi Z) oznacza wartość

A. wycofania się narzędzia.

B. posuwu narzędzia.

C. grubości warstwy skrawanej.

D. naddatku na obróbkę wykańczającą.

Kiedy wybierzesz błędne odpowiedzi, można naprawdę wpaść w pułapki związane z błędnym zrozumieniem funkcji różnych parametrów w cyklu G71. Posuw narzędzia głównie odnosi się do przesunięcia narzędzia podczas obróbki, a nie do jego wycofania. Myślenie, że posuw to parametr R, może prowadzić do złego ustawienia parametrów skrawania, co w efekcie wpłynie na jakość wykończenia detali. No i odpowiedź o grubości warstwy skrawanej też jest myląca, bo to dotyczy głównie głębokości skrawania, a nie ruchów wycofania narzędzia. Z kolei naddatek na obróbkę wykańczającą wiąże się z ilością materiału, który zostaje do usunięcia po wstępnej obróbce i nie ma to nic wspólnego z parametrem R. Zrozumienie, że parametr R dotyczy tylko wycofania narzędzia, a nie innych rzeczy związanych z obróbką, to klucz do poprawnego programowania i dobrej jakości obróbki. W praktyce, błędy wynikające z niepoprawnych interpretacji parametrów mogą prowadzić do słabej efektywności skrawania, uszkodzenia narzędzi czy zniszczenia obrabianego przedmiotu, co nie jest zgodne z najlepszymi praktykami w branży.

Pytanie 20

Aby wiercić otwory w aluminium, należy zastosować wiertło o kącie wierzchołkowym

A. 170°

B. 90°

C. 140°

D. 45°

Kiedy wiercimy otwory w aluminium, warto używać wiertła z kątem wierzchołkowym wynoszącym 140°. Taki kąt sprawia, że wiertło lepiej się prowadzi, co zmniejsza ryzyko przegrzewania materiału i pozwala uzyskać lepszą jakość otworów. Dzięki temu, że wiertło skuteczniej odprowadza wióry, unikamy zatykania narzędzi, co w przypadku aluminium bywa problematyczne. Co więcej, użycie wiertła o kącie 140° zmniejsza ryzyko odkształceń i pęknięć w obrabianym elemencie. To ma znaczenie, jeśli zależy nam na dokładności wymiarowej. W przemyśle, na przykład w produkcji elementów konstrukcyjnych czy przy precyzyjnej obróbce, stosowanie odpowiednich narzędzi jest super ważne dla efektywności i jakości końcowego produktu. Dlatego lepiej postawić na wiertło o odpowiednim kącie, to rzeczywiście najlepsza praktyka w obróbce.

Pytanie 21

Odczyt wskazania mikrometru pokazanego na zdjęciu wynosi

A. 9,80 mm

B. 9,30 mm

C. 10,80 mm

D. 10,30 mm

Odpowiedzi 9,30 mm, 10,80 mm oraz 10,30 mm są nieprawidłowe z kilku powodów. Przede wszystkim, kluczowym aspektem przy odczycie mikrometru jest umiejętność prawidłowego interpretowania skali. W przypadku 9,30 mm, pojawia się typowy błąd, który może wynikać z nieprecyzyjnego odczytu wartości na skali głównej oraz niewłaściwego uwzględnienia wartości na skali pomocniczej. Użytkownicy często mylą jednostki pomiarowe lub nie zwracają uwagi na to, że zakres pomiarowy mikrometru zawiera dziesiętne. Odpowiedzi 10,80 mm i 10,30 mm mogą być wynikiem nieuwagi przy odczycie, gdzie użytkownik przeskoczył na wyższą wartość na skali. Ważne jest, aby przy odczycie mikrometru mieć na uwadze, że każde niewłaściwe przeliczenie lub zrozumienie skali prowadzi do błędnych wyników. Przykładowo, przy pomiarach, które mają kluczowe znaczenie w produkcji mechanicznej, każda nieprawidłowość w pomiarze może wpłynąć na jakość finalnego produktu. Przy wykonywaniu precyzyjnych pomiarów, takich jak średnice wałów czy grubości materiałów, istotne jest stosowanie technik kalibracji narzędzi oraz przestrzeganie standardów jakości, które zapewniają dokładność i powtarzalność pomiarów.

Pytanie 22

Informację o wartości promienia narzędzia wieloostrzowego noża tokarskiego należy umieścić w

A. cyklu stałym.

B. programie głównym.

C. korektorze narzędzia.

D. podprogramie.

Odpowiedź "korektor narzędzia" jest prawidłowa, ponieważ w obróbce skrawaniem, szczególnie w kontekście tokarek, kluczowe jest precyzyjne ustawienie narzędzi skrawających. Korektor narzędzia to urządzenie, które umożliwia dokładne pomiary i kompensacje wartości promienia narzędzia, co jest niezbędne do zapewnienia wysokiej jakości obróbki oraz minimalizacji błędów. Przykładowo, gdy używamy noża tokarskiego z wieloma ostrzami, właściwe wprowadzenie wartości promienia w korektorze narzędzia pozwala na automatyczne dostosowanie parametrów skrawania w programie CNC, co znacząco wpływa na efektywność produkcji i dokładność wymiarową detali. Dobre praktyki w branży sugerują regularną kalibrację korektora narzędziowego, aby zapewnić zgodność z wymaganiami technologicznymi oraz standardami jakości. Użycie korektora narzędzia to nie tylko kwestia komfortu pracy, ale także istotny element wpływający na długotrwałość narzędzi skrawających oraz stabilność procesów produkcyjnych.

Pytanie 23

Płytkę skrawającą do nacinania gwintów zewnętrznych przedstawia rysunek oznaczony literą

A. D.

B. C.

C. B.

D. A.

Wybór niewłaściwej płytki skrawającej, jak te oznaczone literami A, B lub D, może prowadzić do wielu problemów w procesie nacinania gwintów zewnętrznych. W przypadku płytki A, jej kształt i geometria nie są przystosowane do gwintowania, co skutkuje osłabioną jakością gwintu oraz potencjalnym uszkodzeniem materiału. Podobnie, płytki B i D mogą posiadać elementy, które są bardziej odpowiednie do innych form obróbki, takich jak frezowanie czy wiercenie, a nie gwintowanie. Typowe błędy w myśleniu obejmują brak zrozumienia, że narzędzia skrawające są projektowane z myślą o specyficznych zastosowaniach. Wybór niewłaściwego narzędzia może prowadzić do problemów takich jak zużycie narzędzia, nadmierne wytwarzanie ciepła, a w konsekwencji do uszkodzeń obrabianego przedmiotu. Ponadto, nieznajomość norm i standardów produkcyjnych, takich jak ISO, może skutkować błędnymi założeniami o geometrii i funkcjonalności narzędzi, co z kolei wpływa na efektywność całego procesu obróbczy. Dlatego kluczowe jest, aby przed wyborem narzędzi do gwintowania dokładnie analizować ich przeznaczenie i zastosowanie w kontekście wymaganych parametrów obróbczych.

Pytanie 24

Aby zamocować wałek długi, należy zastosować

A. uchwyt pneumatyczny i zabierak stały

B. uchwyt hydrauliczny, podtrzymkę i kła obrotowego

C. zabierak samozaciskowy

D. manualny uchwyt dwuszczękowy oraz zabierak czołowy

Zamocowanie wałka długiego przy użyciu uchwytu hydraulicznego, podtrzymki i kła obrotowego jest prawidłowym rozwiązaniem ze względu na specyfikę i wymagania związane z obróbką długich elementów. Uchwyt hydrauliczny umożliwia stabilne i równomierne zamocowanie wałka, co jest kluczowe w procesach obróbczych, aby uniknąć drgań i poprawić dokładność. Podtrzymka z kolei pełni ważną rolę w zwiększeniu sztywności układu, co jest szczególnie istotne przy obróbce długich komponentów, które mogą być podatne na odkształcenia. Kła obrotowego używa się do wspomagania obrotu wałka, co zwiększa elastyczność obróbczych operacji, takich jak toczenie. W praktyce, takie zamocowanie spełnia standardy ISO w zakresie bezpieczeństwa i jakości procesów obróbczych, zapewniając optymalną wydajność i precyzję. Dzięki zastosowaniu tego rozwiązania, operatorzy mogą osiągnąć lepsze wyniki podczas skomplikowanych operacji, minimalizując ryzyko uszkodzenia materiału oraz narzędzi.

Pytanie 25

Nacięcie gwintu w części przedstawionej na rysunku poprzedzają (w kolejności technologicznej) następujące zabiegi:

A. toczenie poprzeczne, toczenie wzdłużne, toczenie sfazowań, toczenie rowka.

B. toczenie wzdłużne, toczenie poprzeczne, toczenie rowka, nawiercanie.

C. nawiercanie, toczenie wzdłużne, toczenie poprzeczne, toczenie sfazowań.

D. nawiercanie, pogłębianie, toczenie rowka, toczenie sfazowań.

W analizowanych odpowiedziach błędnie przedstawione sekwencje obróbcze mogą prowadzić do poważnych problemów w procesie nacięcia gwintu. Na przykład, jeśli toczenie wzdłużne byłoby pierwszym krokiem, detale nie byłyby odpowiednio uformowane do dalszej obróbki, co może skutkować niedokładnościami w wymiarach. Podobnie toczenie rowka przed toczeniem sfazowań nie tylko narusza kolejność technologicznych operacji, ale również może prowadzić do uszkodzenia krawędzi narzędzia, co z kolei obniża jakość nacięcia gwintu. W toczeniu wzdłużnym kluczowe jest, aby mieć odpowiednie parametry prędkości i posuwu, które są dostosowane do materiału obrabianego; błędna kolejność tych zabiegów może prowadzić do nadmiernego zużycia narzędzi oraz zniekształceń detali. Często zdarza się również, że nieuważne podejście do tych operacji skutkuje niezgodnościami z normami jakości, co w konsekwencji może prowadzić do odrzucenia detali na etapie kontroli jakości. Zrozumienie i prawidłowe zastosowanie kolejności obróbczej jest kluczowe dla efektywności procesu produkcyjnego oraz uzyskania detali o wysokiej precyzji i zadowalającej jakości.

Pytanie 26

W trakcie frezowania rowków w wiertle, obrabiane wiertło jest osadzone w

A. podzielnicy.

B. imadle ślusarskim.

C. kłach.

D. imadle maszynowym.

Mocowanie wierteł w innych urządzeniach, takich jak kłach, imadło ślusarskie czy imadło maszynowe, to nie najlepszy pomysł, kiedy mówimy o frezowaniu rowków wiórowych. Kłach, chociaż trzyma przedmioty w obrabiarkach, nie nadaje się do precyzyjnych operacji, bo nie ma opcji na dokładne ustawienie kąta. To może prowadzić do różnych błędów i niedokładności. Imadła ślusarskie i maszynowe, mimo że trzymają lepiej, też nie dają tej wymaganej precyzji kątowej. Imadło ślusarskie głównie stabilizuje elementy, ale nie można go łatwo regulować, co sprawia, że nie jest dobrym wyborem w bardziej skomplikowanych zadaniach frezarskich. Imadło maszynowe niby jest bardziej zaawansowane, ale wciąż nie nadaje się tam, gdzie trzeba precyzyjnie ustawić narzędzie do obrabianego materiału. Dużo osób ma problem ze zrozumieniem, jak różne narzędzia działają i do czego są, co prowadzi do niedoszacowania znaczenia precyzji w takich technologiach.

Pytanie 27

Wynik pomiaru przedstawionego na ilustracji mikromierza wynosi

A. 9,37 mm

B. 11,87 mm

C. 9,87 mm

D. 11,37 mm

Odpowiedź 9,37 mm jest poprawna, ponieważ odczyt mikromierza polega na precyzyjnym zsumowaniu wartości z liniału oraz wartości z bębna. W tym przypadku liniał wskazuje 9 mm, a bęben 0,37 mm. Kluczowe jest, aby umieć poprawnie odczytać te wartości, co jest umiejętnością istotną w wielu branżach, takich jak inżynieria mechaniczna czy produkcja. W kontekście standardów branżowych, zgodnie z normami ISO, dokładność pomiarów jest kluczowa, a umiejętność obsługi mikromierzy jest podstawą dla zapewnienia jakości produktów. Przy pomiarach, szczególnie w produkcji, nawet niewielkie błędy mogą prowadzić do poważnych konsekwencji, dlatego precyzyjne odczytywanie i sumowanie wyników jest niezbędne. Zrozumienie, jak działają mikromierze, oraz umiejętność ich prawidłowego użycia przyczynia się do podniesienia ogólnej jakości pracy oraz dostosowania się do wymagań technicznych i standardów branżowych, co jest niezbędne w dzisiejszych czasach.

Pytanie 28

Urządzeniem stosowanym do oceny chropowatości powierzchni jest

A. czujnik optyczno-mechaniczny

B. profilometr optyczny

C. głowica goniometryczna

D. współrzędnościowa maszyna pomiarowa

Profilometr optyczny jest specjalistycznym przyrządem służącym do pomiaru chropowatości powierzchni, który wykorzystuje techniki optyczne do analizy topografii powierzchni. Działa na zasadzie skanowania powierzchni z wykorzystaniem światła oraz detekcji odbitego sygnału, co pozwala na uzyskanie precyzyjnych danych o strukturze powierzchni. Przykładowo, profilometry optyczne są powszechnie stosowane w przemyśle motoryzacyjnym, elektronicznym oraz materiałowym do oceny jakości wyrobów, co ma kluczowe znaczenie dla zapewnienia ich funkcjonalności i trwałości. Zgodnie z normą ISO 4287, chropowatość powierzchni jest definiowana przez parametry takie jak Ra (średnia chropowatość) czy Rz (wysokość chropowatości), które są niezbędne do oceny wykonania elementów. Stosowanie profilometrów optycznych zwiększa efektywność i dokładność pomiarów, co jest zgodne z dobrymi praktykami branżowymi oraz standardami jakości.

Pytanie 29

Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać

A. A.

B. C.

C. D.

D. B.

Wybór innej odpowiedzi niż 'B.' sugeruje, że mogłeś nie zrozumieć podstawowych zasad obróbki na tokarce CNC. Ustawienie narzędzia jest naprawdę ważne dla osiągnięcia dobrych wyników. Często ludzie nie biorą pod uwagę, że sposób, w jaki narzędzie się porusza oraz jego położenie w stosunku do materiału jest kluczowy. Jak narzędzie jest źle ustawione, to mogą się pojawić problemy z wymiarami, co może prowadzić do odrzucenia wyrobów. Wiele osób nie zdaje sobie sprawy, że każdy typ skrawania wymaga szczegółowego zaprogramowania, takiego jak prędkość obrotowa wrzeciona czy głębokość skrawania. Jeśli coś pójdzie nie tak w tych obliczeniach, to nie tylko kształt rowka będzie błędny, ale mogą też ucierpieć narzędzie i obrabiany przedmiot. Niezrozumienie roli odpowiedniego ustawienia i ruchu narzędzia prowadzi do typowych pomyłek w programowaniu, które mogą generować dodatkowe koszty i przestoje maszyn. Ważne jest także, żeby znać normy i standardy, jak ISO 1000, które mówią o procesach skrawania. Warto zainwestować czas w dokładną analizę rysunków technicznych oraz w symulacje obróbcze, naprawdę to pomaga w branży.

Pytanie 30

Programowanie cyklu frezowania kieszeni prostokątnej wymaga podania współrzędnych bezwzględnych środka tej kieszeni. W przypadku kieszeni przedstawionej na rysunku współrzędne te wynoszą

A. X = 60, Y= 40

B. X = 20, Y = 15

C. X = 100, Y = 65

D. X = 40, Y = 25

Nieprawidłowe odpowiedzi wynikają z braku zrozumienia metody obliczania współrzędnych środka kieszeni na podstawie jej wymiarów. Na przykład, odpowiedzi, które wskazują na X = 20, Y = 15, bazują na mylnym założeniu, że współrzędne punktu odniesienia są jednocześnie współrzędnymi środka, co jest błędne. Z kolei odpowiedzi takie jak X = 100, Y = 65 czy X = 40, Y = 25 są zasugerowane przez niepoprawne obliczenia, które nie uwzględniają rozmiarów kieszeni i ich wpływu na położenie środka. W praktyce programowania CNC, precyzyjne obliczenia są niezwykle istotne, ponieważ niewłaściwe współrzędne mogą prowadzić do błędów podczas obróbki, co z kolei skutkuje uszkodzeniem narzędzi lub detali. Tego typu pomyłki są często wynikiem nieuwagi w analizowaniu wymiarów i lokalizacji punktów odniesienia. Aby uniknąć takich błędów, należy dokładnie sprawdzać wszystkie kalkulacje oraz weryfikować odległości od punktów odniesienia do wymaganych miejsc. Właściwe zrozumienie geometrii detalu i umiejętność posługiwania się podstawowymi zasadami obliczeń współrzędnych są kluczowymi kompetencjami w obszarze programowania maszyn CNC.

Pytanie 31

Ile wynoszą odchyłki graniczne wymiaru wynikowego X?

A. es=+0,045 ei=-0,125

B. es=+0,125 ei=-0,205

C. es=0 ei=-0,125

D. es=+0,125 ei=-0,045

Wybór błędnej odpowiedzi na to pytanie może wynikać z nieprawidłowego zrozumienia zasad obliczania odchyleń granicznych oraz ich zastosowania w praktyce. Często pojawiającym się błędem jest pomijanie kluczowej zasady, że odchyłki graniczne wymiaru wynikowego są sumą odchyleń granicznych poszczególnych wymiarów składowych. Użytkownik może również mylnie sądzić, że odchyłki powinny być obliczane indywidualnie dla każdego wymiaru bez uwzględnienia ich współzależności. Takie podejście prowadzi do błędnych wniosków, ponieważ w rzeczywistości wymiary składowe wpływają na siebie nawzajem, a ich interakcja definiuje rzeczywiste odchyłki graniczne. Dodatkowo, osoby udzielające błędnych odpowiedzi mogą nie mieć pełnej wiedzy na temat tolerancji, co skutkuje błędnym kojarzeniem odchyleń granicznych z pojedynczymi wymiarami. W kontekście branżowym, zrozumienie i stosowanie standardów, takich jak ISO 286-1, jest niezbędne do prawidłowego obliczania i interpretacji odchyleń granicznych, co ma kluczowe znaczenie dla zapewnienia jakości i wymagań technicznych w produkcji. Niezrozumienie tych zasad może prowadzić do znacznych problemów w procesach produkcyjnych, takich jak nieprawidłowości w wymiarach, co w efekcie wpływa na funkcjonowanie elementów w złożonych systemach mechanicznych.

Pytanie 32

Elementem służącym do zmiany kierunku ruchu mechanicznego sań wzdłużnych przy zachowaniu kierunku obrotu wrzeciona jest

A. skrzynka suportowa

B. gitara

C. wałek pociągowy

D. nawrotnica

Nawrotnica jest mechanizmem, który umożliwia zmianę kierunku przesuwu mechanicznego sań wzdłużnych bez zmiany kierunku obrotów wrzeciona. Jest to kluczowy element w wielu maszynach, w tym tokarkach i frezarkach, gdzie precyzyjne manewrowanie narzędziami skrawającymi jest niezbędne do osiągnięcia wysokiej jakości obróbki. Działa ona na zasadzie przekazywania ruchu, co pozwala na efektywne zarządzanie kierunkiem ruchu elementów roboczych przy zachowaniu stałego kierunku obrotów. Przykładem zastosowania nawrotnicy jest tokarka, gdzie umożliwia ona zmianę kierunku ruchu sań w celu wykonania różnych operacji skrawania, co zwiększa wszechstronność maszyny. Zastosowanie nawrotnicy jest zgodne z dobrymi praktykami branżowymi, które kładą nacisk na efektywność i elastyczność procesów obróbczych. Dzięki zastosowaniu nawrotnicy operatorzy mają możliwość szybkiej adaptacji do różnych zadań bez potrzeby przestawiania maszyny, co oszczędza czas i zwiększa wydajność produkcji.

Pytanie 33

Zabieg powiercania przedstawiono na rysunku oznaczonym literą

A. A.

B. C.

C. B.

D. D.

Wybór odpowiedzi, która nie dotycząca właściwego powiercania, może się brać z niepełnego pojęcia o obróbce skrawaniem. Jeśli wybrałeś rysunki A, C lub D, to zobacz, że narzędzia do nich mogą nie mieć odpowiednich kształtów ani właściwości do skrawania. Narzędzie w kształcie litery V jest specyficzne dla powiercania, więc brak go w innych odpowiedziach może prowadzić do pomyłek. Tak naprawdę inne techniki, jak frezowanie czy wiercenie, używają narzędzi o różnych kształtach, dlatego te odpowiedzi nie są dobre w tym pytaniu. Często ludzie mylą cechy powiercania z innymi procesami, co źle wpływa na wnioski. Każda metoda obróbcza ma swoje własne właściwości, więc warto znać ich różnice i specyfikę. Bez dobrej wiedzy o narzędziach skrawających można łatwo się pomylić przy wyborze właściwego narzędzia do zadania.

Pytanie 34

Aby zmierzyć grubość zębów kół zębatych o zębach prostych i skośnych, należy zastosować

A. mikrometru o wymiennym kowadełku

B. średnicówki mikrometrycznej

C. mikrometru talerzykowego

D. suwmiarki uniwersalnej

Suwmiarka uniwersalna, choć jest użytecznym narzędziem do pomiarów, nie zapewnia wystarczającej precyzji dla pomiarów grubości zębów kół zębatych. Zazwyczaj ma ona dokładność rzędu 0,1 mm lub 0,05 mm, co może być niewystarczające w przypadku kół zębatych, gdzie tolerancje mogą wynosić zaledwie kilka dziesiątych milimetra. Z tego powodu, poleganie na suwmiarce w takich pomiarach może prowadzić do błędnych wniosków dotyczących stanu technicznego zębów. Mikrometr o wymiennym kowadełku, również nie jest idealnym narzędziem do tego celu, gdyż jego zastosowanie jest ograniczone do prostych pomiarów średnic i grubości, a nie do złożonych kształtów, jak zęby kół zębatych. Średnicówki mikrometryczne z kolei są przeznaczone głównie do pomiaru średnic otworów lub wałków, a nie do oceny grubości zębów. Wybór odpowiednich narzędzi pomiarowych jest kluczowy w inżynierii, a nieprawidłowe podejście do tematu może prowadzić do poważnych błędów, które w dłuższej perspektywie mogą wpłynąć na funkcjonowanie całych układów mechanicznych, co podkreśla znaczenie stosowania narzędzi takich jak mikrometr talerzykowy w precyzyjnych pomiarach.

Pytanie 35

Wartość pomiaru kąta wskazana w okularze mikroskopu warsztatowego wynosi

A. 28°20'

B. 20,28°

C. 28,20°

D. 20°28'

Podana odpowiedź 28°20' jest jak najbardziej właściwa, bo dokładnie odzwierciedla wartość kąta, którą widzimy w okularze mikroskopu warsztatowego. Pomiar tego kąta składa się z dwóch rzeczy: głównej skali, gdzie odczytujemy stopnie, oraz skali pomocniczej, czyli noniusza, który pokazuje minuty. W tym przypadku na głównej skali mamy 28°, a na pomocniczej 20 minut. Taki sposób prezentacji kątów jest na porządku dziennym w mikroskopii i umożliwia uzyskanie bardziej precyzyjnych wyników. Fajnie jest zwracać uwagę zarówno na stopnie, jak i na minuty, bo to jest zasada dobrej praktyki w pomiarach kątowych w naukach przyrodniczych. Zrozumienie, jak odczytywać kąty w mikroskopach, pomoże w lepszym analizowaniu wyników obserwacji, co jest naprawdę ważne w różnych dziedzinach, takich jak badania biologiczne czy inżynieria materiałowa.

Pytanie 36

Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli

A. kątów w zakresie od 15° do 21°

B. otworów w zakresie od Ø15 do Ø21

C. wałków w zakresie od Ø15 do Ø21

D. średnic podziałowych gwintów od M15 do M21

Zrozumienie błędnych odpowiedzi wymaga przyjrzenia się ich zawartości oraz kontekstu, w jakim są stosowane. Odpowiedzi związane z kontrolą kątów w zakresie od 15° do 21°, otworów w zakresie od Ø15 do Ø21 oraz średnic podziałowych gwintów od M15 do M21 nie mają podstaw w oznaczeniu "MSLb 15÷21". Spróbujmy przyjrzeć się pierwszej z tych opcji. Oznaczenie MSLb wyraźnie odnosi się do pomiaru średnicy, a nie kątów. Użycie sprawdzianu do kontroli kątów nie jest praktykowane w inżynierii mechanicznej, gdzie używa się innych narzędzi, takich jak kątomierze. Podobnie, nieprawidłowe jest również stwierdzenie, że sprawdzian ten służy do pomiaru otworów. Otwory wymagają odrębnych narzędzi pomiarowych, takich jak suwmiarki czy mikrometry, które są zaprojektowane do dokładnego pomiaru średnic wewnętrznych. Ponadto, kontrola średnic gwintów wymaga zupełnie innych przyrządów, takich jak narzędzia do pomiarów materiałów gwintowanych, co również nie znajduje zastosowania w przypadku omawianego sprawdzianu. Te pomyłki wynikają z nieporozumienia dotyczącego funkcji i oznaczeń narzędzi pomiarowych, co jest kluczowe w inżynierii i produkcji. Właściwe zrozumienie oznaczeń oraz przeznaczenia narzędzi pomiarowych jest niezbędne do zachowania jakości i efektywności procesów produkcyjnych.

Pytanie 37

Przedstawiony symbol graficzny mocowania jest stosowany do oznaczenia

A. podtrzymki stałej do wałków.

B. docisku wahliwego.

C. pryzmy do mocowania wałków.

D. kła samonastawnego.

Docisk wahliwy to jeden z kluczowych elementów stosowanych w procesach obróbczych, szczególnie na tokarkach i frezarkach. Jego głównym zadaniem jest stabilne i precyzyjne mocowanie obrabianych elementów, co jest niezbędne do uzyskania wysokiej jakości wykończenia powierzchni oraz dokładności wymiarowej. Symbol graficzny, który został przedstawiony na zdjęciu, rzeczywiście wskazuje na ten typ mocowania, gdzie elementy mogą być przytrzymywane pod różnymi kątami, co zwiększa ich wszechstronność w obróbce. W praktyce, dociski wahliwe są niezwykle użyteczne w przypadku obróbki skomplikowanych kształtów, gdzie precyzyjne ustalenie pozycji elementu jest kluczowe dla osiągnięcia zamierzonych rezultatów. Dodatkowo, w kontekście norm ISO dotyczących mocowania i obróbki materiałów, zastosowanie docisków wahliwych odzwierciedla się w dbałości o efektywność procesów produkcyjnych oraz bezpieczeństwo operatorów. Warto zaznaczyć, że dobór odpowiedniego mocowania ma bezpośredni wpływ na wydajność oraz jakość pracy, dlatego znajomość symboli i ich znaczenia jest niezbędna w codziennej praktyce inżynieryjnej.

Pytanie 38

Jakie urządzenie frezarki uniwersalnej powinno być użyte do zamocowania obrabianego elementu lub uchwytu do obróbki?

A. Trzpień frezarski

B. Suport krzyżowy

C. Podtrzymkę

D. Stół roboczy

Trzpień frezarski, jako element mocujący narzędzie skrawające, służy do przymocowania frezów w głowicy frezarskiej, a nie do mocowania obrabianych przedmiotów. Użycie trzpienia jest kluczowe w kontekście prawidłowego działania narzędzi, jednak nie ma on bezpośredniego wpływu na stabilność obrabianego materiału. Podtrzymka natomiast ma za zadanie wspierać dłuższe i cięższe elementy, ale nie pełni funkcji mocowania w klasycznym rozumieniu, co ogranicza jej zastosowanie w kontekście precyzyjnej obróbki. Jej rola polega na zapobieganiu wyginaniu się materiału podczas obróbki, co jest istotne, ale nie zastępuje mocowania. Suport krzyżowy, chociaż użyteczny do dokładnego ustawiania przedmiotów w dwóch osiach, również nie jest właściwym rozwiązaniem do mocowania. W praktyce, jeśli przedmiot jest nieprawidłowo zamocowany lub nie jest stabilny, rezultaty obróbki mogą być nieakceptowalne, prowadząc do uszkodzenia narzędzia czy obrabianego materiału. Zrozumienie funkcji każdego z tych elementów jest kluczowe dla efektywnej pracy na frezarce, a pomylenie ich ról może prowadzić do nieefektywnej produkcji i potencjalnych wypadków.

Pytanie 39

Przedstawionym na zdjęciu przyrządem można zmierzyć

A. moduł koła zębatego.

B. średnicę otworu.

C. głębokość rowka wpustowego.

D. średnicę oddziałową ślimaka.

Odpowiedź "średnicę otworu" jest poprawna, ponieważ mikrometr wewnętrzny, przedstawiony na zdjęciu, jest narzędziem specjalistycznym przeznaczonym do precyzyjnego pomiaru średnicy otworów wewnętrznych. Jego budowa umożliwia dokładne i powtarzalne pomiary, co jest niezwykle istotne w inżynierii mechanicznej oraz obszarach takich jak produkcja podzespołów i kontroli jakości. Dzięki zastosowaniu mikrometru wewnętrznego, inżynierowie mogą zapewnić, że wymiary otworów są zgodne z wymaganiami projektowymi, co z kolei wpływa na funkcjonalność i bezpieczeństwo wyrobów. Stosowanie tego narzędzia jest zgodne z najlepszymi praktykami, które zalecają regularne kalibracje i kontrole narzędzi pomiarowych w celu utrzymania wysokiej jakości produkcji. Przykładowe zastosowania obejmują pomiar średnic otworów w częściach takich jak łożyska, rurki oraz elementy mocujące, co jest kluczowe dla precyzyjnych zestawień oraz montażu podzespołów w maszynach i urządzeniach.

Pytanie 40

Kąt natarcia ostrza narzędzia skrawającego jest na rysunku oznaczony literą

A. δ0

B. β0

C. α0

D. γ0

Kąt natarcia ostrza narzędzia skrawającego oznaczony literą γ0 jest kluczowym parametrem w technologii skrawania. Definiuje on kąt między powierzchnią natarcia a płaszczyzną prostopadłą do obrabianej powierzchni. Prawidłowe ustawienie kąta natarcia ma bezpośredni wpływ na jakość obróbki, trwałość narzędzia oraz efektywność skrawania. W praktyce, właściwy kąt natarcia pozwala na uzyskanie optymalnych warunków skrawania, zmniejszając opory skrawania i poprawiając jakość powierzchni obrabianej. Na przykład, w przypadku obróbki materiałów twardych, kąty natarcia powinny być dobrane tak, aby zminimalizować zużycie narzędzi, co jest zgodne z najlepszymi praktykami w przemyśle. Warto również zauważyć, że standardy dotyczące narzędzi skrawających, takie jak normy ISO, podkreślają znaczenie tego kąta dla osiągnięcia pożądanych rezultatów w procesie obróbczych.
