Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 27 maja 2026 00:04
Data zakończenia: 27 maja 2026 00:10

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką z wymienionych czynności kontrolnych należy przeprowadzić po zainstalowaniu trójfazowego silnika elektrycznego?

A. Weryfikacja symetrii napięcia zasilającego

B. Mierzenie prędkości obrotowej

C. Mierzenie temperatury stojana

D. Sprawdzenie kierunku obrotów wału silnika

Sprawdzenie kierunku obrotów wału silnika elektrycznego jest kluczowym krokiem po jego montażu, ponieważ niewłaściwy kierunek obrotów może prowadzić do uszkodzenia silnika oraz urządzeń, z którymi jest połączony. W praktyce, wiele aplikacji wymaga, aby silnik obracał się w określonym kierunku, co jest szczególnie ważne w systemach napędowych, takich jak pompy, wentylatory czy maszyny robocze. Warto również pamiętać, że w przypadku silników trójfazowych zmiana kierunku obrotów jest możliwa poprzez zamianę miejscami dwóch dowolnych przewodów zasilających. Zgodnie z normami branżowymi, przed uruchomieniem silnika należy zawsze sprawdzić jego kierunek obrotów, aby zagwarantować prawidłowe działanie i uniknąć potencjalnych awarii. Dodatkowo, sprawdzenie kierunku obrotów może być dokumentowane w protokole uruchomieniowym, co jest zgodne z najlepszymi praktykami w zakresie zarządzania jakością oraz bezpieczeństwem w pracy. Warto także wspomnieć, że w przypadku silników używanych w automatyce przemysłowej, kierunek obrotów jest często monitowany przez systemy kontrolne, które mogą automatycznie reagować na nieprawidłowości.

Pytanie 2

Które z wymienionych prac, związanych z konserwacją urządzeń elektrycznych do 1 kV, powinno się wykonywać w co najmniej dwuosobowym zespole?

A. Kontrolno-pomiarowe wykonywane stale przy urządzeniach elektroenergetycznych znajdujących się pod napięciem przez osoby upoważnione w ustalonych miejscach pracy na podstawie instrukcji eksploatacji.

B. Monterskie wykonywane na wysokości powyżej 2 m w przypadkach, w których wymagane jest zastosowanie środków ochrony indywidualnej przed upadkiem z wysokości.

C. Przeprowadzane w wykopach o głębokości do 2 m podczas modernizacji lub konserwacji linii kablowych.

D. Wykonywane przy urządzeniach wyłączonych spod napięcia i uziemionych w widoczny sposób.

Prawidłowo wskazana odpowiedź dotyczy prac monterskich wykonywanych na wysokości powyżej 2 m, w sytuacjach, gdy trzeba stosować środki ochrony indywidualnej przed upadkiem z wysokości (szelki, linki, urządzenia samohamowne, barierki, itp.). W realnych warunkach eksploatacji urządzeń elektrycznych do 1 kV taka praca jest traktowana jako praca szczególnie niebezpieczna – łączy w sobie ryzyko porażenia prądem oraz ryzyko upadku. Z przepisów BHP oraz z ogólnych zasad wynikających z rozporządzeń dotyczących prac na wysokości wynika, że tego typu czynności powinny być wykonywane co najmniej w dwuosobowym zespole. Chodzi nie tylko o asekurację w razie poślizgnięcia czy zasłabnięcia, ale też o możliwość natychmiastowego udzielenia pierwszej pomocy i wezwania służb, gdyby coś poszło nie tak. Moim zdaniem w praktyce elektryka najczęściej widać to przy pracach na słupach, podestach, drabinach, podnośnikach koszowych, na konstrukcjach wsporczych rozdzielnic szynowych, przy oświetleniu zewnętrznym na masztach albo przy konserwacji opraw oświetleniowych pod stropem hali. Jeden pracownik koncentruje się na samym montażu i bezpieczeństwie elektrycznym, drugi obserwuje, podaje narzędzia i materiały, kontroluje ułożenie linek bezpieczeństwa, a w razie potrzeby może natychmiast odłączyć zasilanie albo zareagować na sytuację awaryjną. Dobre praktyki branżowe mówią też, że przy pracach na wysokości nie powinno się pracować w pojedynkę, nawet jeśli formalnie przepisy dopuszczałyby to w jakichś wyjątkowych sytuacjach. Z doświadczenia zakładów energetycznych i dużych firm serwisowych wynika, że właśnie prace monterskie na wysokości generują jedne z najpoważniejszych wypadków. Dlatego łączy się tu kilka zasad: stosowanie środków ochrony indywidualnej, prawidłowe zabezpieczenie miejsca pracy, kontrola stanu technicznego sprzętu do pracy na wysokości oraz właśnie praca w zespole co najmniej dwuosobowym. To jest standard, do którego warto się przyzwyczaić już na etapie nauki zawodu.

Pytanie 3

Oprawa oświetleniowa przedstawiona na zdjęciu ma być zamontowana za pomocą wkrętów i dybli, pokazanych na zdjęciu. Jakich narzędzi należy użyć do tego montażu?

A. Wiertarki, wkrętaka płaskiego, klucza nasadowego, noża monterskiego, ściągacza izolacji.

B. Wiertarki, wkrętaka płaskiego, klucza płaskiego, noża monterskiego, ściągacza izolacji.

C. Wkrętaka płaskiego, wkrętaka PH, wkrętaka bit M10, ściągacza izolacji.

D. Wkrętaka płaskiego, wkrętaka PH, klucza nasadowego, wiertarki, noża monterskiego.

No, wybrałeś dobrą odpowiedź! Do montażu oprawy oświetleniowej potrzebujesz paru specjalnych narzędzi. Wiertarka jest mega ważna, bo to ona pozwala nawiercić otwory w ścianie, żeby wsadzić dyble. Klucz nasadowy przyda się do wkręcania śrub, a to ważne, żeby oprawa była stabilna. Wkrętak płaski może być użyty do drobnych poprawek, żeby wszystko ładnie pasowało. Nóż monterski z kolei dobrze posłuży do przygotowania przewodów, a ściągacz izolacji to konieczność, by pozbyć się izolacji z końców, bo musimy je dobrze podłączyć. Jak znasz te narzędzia i wiesz, do czego służą, to już jesteś na dobrej drodze w elektrotechnice, a to zwiększa bezpieczeństwo i jakość naszej pracy.

Pytanie 4

Jaki element przedstawiono na rysunku?

A. Złączkę.

B. Wkrętkę redukcyjną.

C. Wkrętkę dławikową.

D. Tulejkę.

Wybór wkrętki redukcyjnej, złączki lub tulejki nie jest właściwy w kontekście przedstawionego elementu. Wkrętka redukcyjna, jak sama nazwa wskazuje, jest używana do zmiany średnicy gwintu, co nie ma zastosowania w przypadku uszczelniania przewodów. Ta koncepcja często prowadzi do mylenia funkcji złączek w instalacjach elektrycznych, gdzie kluczowym aspektem jest nie tylko łączenie, ale przede wszystkim zabezpieczenie przewodów. Złączki, które są bardziej uniwersalne, nie oferują specyficznego uszczelnienia, co jest istotne w kontekście ochrony przed kurzem, wilgocią czy uszkodzeniami mechanicznymi. Natomiast tulejki służą zazwyczaj do wzmocnienia połączeń, a nie do ich uszczelnienia, co również nie odpowiada funkcji wkrętki dławikowej. Właściwe zrozumienie różnic między tymi elementami ma kluczowe znaczenie, ponieważ stosowanie niewłaściwych rozwiązań w instalacjach elektrycznych może prowadzić do poważnych problemów, takich jak zwarcia czy uszkodzenia sprzętu. W procesie projektowania instalacji elektrycznych, znajomość właściwych komponentów oraz ich zastosowań jest niezbędna dla zapewnienia bezpieczeństwa oraz niezawodności systemu.

Pytanie 5

Jakie minimalne napięcie znamionowe może posiadać izolacja przewodów używanych w sieci trójfazowej o niskim napięciu 230/400 V?

A. 300/500 V

B. 300/300 V

C. 450/750 V

D. 100/100 V

Izolacja przewodów stosowanych w sieciach trójfazowych niskiego napięcia, takich jak 230/400 V, powinna spełniać określone normy dotyczące napięcia znamionowego. Odpowiedź 300/500 V jest prawidłowa, ponieważ zapewnia odpowiedni margines bezpieczeństwa i wytrzymałość na napięcia krótkotrwałe, które mogą wystąpić w wyniku zakłóceń lub przepięć. Przykładowo, przewody o izolacji 300/500 V są powszechnie stosowane w instalacjach domowych oraz przemysłowych, gdzie wymagane jest zabezpieczenie przed zwarciami i innymi problemami elektrycznymi. Zgodnie z normą PN-EN 60228, przewody te muszą być odporne na wysokie temperatury oraz działanie substancji chemicznych, co czyni je idealnym wyborem do różnorodnych zastosowań. W praktyce, dobór odpowiedniej izolacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemów elektrycznych, dlatego ważne jest, aby stosować przewody zgodne z wymaganiami dotyczącymi napięcia znamionowego, zapewniając tym samym wysoką jakość instalacji elektrycznych.

Pytanie 6

W jaki sposób można zweryfikować funkcjonowanie wyłącznika różnicowoprądowego?

A. Sprawdzając napięcie oraz prąd wyłącznika

B. Zmieniając ustawienie dźwigni "ON-OFF"

C. Naciskając przycisk "TEST"

D. Tworząc zwarcie w obwodzie zabezpieczonym

Wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem systemów zabezpieczeń elektrycznych, który chroni przed porażeniem prądem elektrycznym oraz pożarami spowodowanymi prądami upływowymi. Aby sprawdzić jego działanie, należy wcisnąć przycisk 'TEST', co symuluje warunki, w których RCD powinien zareagować na różnicę między prądem wpływającym a wypływającym. Działanie tego przycisku uruchamia mechanizm w RCD, który odłącza zasilanie, jeżeli wykryje jakiekolwiek nieprawidłowości. Zgodnie z normą PN-EN 61008-1, regularne testowanie RCD jest zalecane, co najmniej raz na miesiąc, aby zapewnić ich prawidłowe funkcjonowanie. Przykładem zastosowania takiego testowania może być mieszkanie, w którym w przypadku uszkodzenia izolacji w przewodzie, RCD powinien wyłączyć obwód, zanim doprowadzi to do porażenia prądem. Regularne testowanie RCD, poprzez naciśnięcie przycisku 'TEST', upewnia użytkowników, że ich systemy zabezpieczeń są w pełni sprawne i gotowe do ochrony przed zagrożeniami.

Pytanie 7

Na którym rysunku przedstawiono przewód kabelkowy do układania w tynku?

A. A.

B. C.

C. D.

D. B.

Odpowiedź A jest prawidłowa, ponieważ przedstawia przewód kabelkowy przeznaczony do układania w tynku. Tego typu przewód charakteryzuje się płaską konstrukcją oraz izolacją z PVC, co zapewnia odpowiednią ochronę przed wilgocią i uszkodzeniami mechanicznymi. W praktyce, przewody te są wykorzystywane w instalacjach elektrycznych w ścianach, gdzie ich umiejscowienie w tynku jest standardową praktyką, zapewniającą estetykę i bezpieczeństwo. Przewód z trzema żyłami, jak ten przedstawiony na rysunku A, zazwyczaj obejmuje fazę, zero oraz żyłę ochronną, co jest zgodne z normami PN-IEC 60364, które regulują zasady instalacji elektrycznych. Znajomość tych norm jest kluczowa dla profesjonalistów w dziedzinie elektryki, ponieważ gwarantuje, że instalacje będą funkcjonalne i spełnią wymagania bezpieczeństwa. Dobre praktyki branżowe zalecają również, aby przewody były układane w sposób, który minimalizuje narażenie na uszkodzenia, co czyni przewody kabelkowe idealnym rozwiązaniem do tego zastosowania.

Pytanie 8

Której klasy ogranicznik przepięciowy przedstawiono na rysunku?

A. Klasy B

B. Klasy C

C. Klasy D

D. Klasy A

Odpowiedź "Klasy D" jest jak najbardziej trafna. Ograniczniki tej klasy są stworzone po to, żeby chronić instalacje elektryczne przed dużymi przepięciami, które mogą się zdarzyć na przykład podczas burzy albo z powodu problemów w sieci energetycznej. To, co jest super w ogranicznikach klasy D, to ich zdolność do wchłaniania ogromnych energii w bardzo krótkim czasie, przez co świetnie sprawdzają się w systemach niskonapięciowych. Można je np. znaleźć w zasilaniu komputerowym, gdzie ochrona przed nagłymi wzrostami napięcia jest naprawdę ważna, żeby nie utracić danych. Zgodnie z normą IEC 62305, korzystanie z ograniczników klasy D jest polecane, żeby zminimalizować ryzyko zniszczenia sprzętu elektronicznego. Ważne jest, aby dobrać je do lokalnych warunków, bo to gwarantuje najlepszą ochronę.

Pytanie 9

W instalacji elektrycznej wykorzystującej przekaźnik priorytetowy, po osiągnięciu ustawionej w tym przekaźniku wartości natężenia prądu w obwodzie

A. niepriorytetowym, zostaje wyłączony obwód priorytetowy

B. priorytetowym, zostaje wyłączony obwód niepriorytetowy

C. priorytetowym, zostaje wyłączony obwód priorytetowy

D. niepriorytetowym, zostaje wyłączony obwód niepriorytetowy

Odpowiedź dotycząca wyłączenia obwodu niepriorytetowego w przypadku przekroczenia ustawionej wartości natężenia prądu w obwodzie priorytetowym jest poprawna. Przekaźniki priorytetowe są kluczowymi elementami w systemach zarządzania energią, gdzie zapewniają odpowiednie gospodarowanie dostępnymi zasobami elektrycznymi. W praktyce oznacza to, że gdy prąd w obwodzie priorytetowym osiąga niebezpieczny poziom, przekaźnik automatycznie odłącza obwód niepriorytetowy, aby zminimalizować ryzyko przeciążenia oraz uszkodzenia urządzeń. Takie rozwiązanie jest szczególnie istotne w instalacjach przemysłowych, gdzie obciążenie elektryczne może być dynamiczne. Normy, takie jak PN-IEC 60947, określają zasady projektowania i użytkowania takich urządzeń, a ich przestrzeganie zapewnia większe bezpieczeństwo oraz efektywność energetyczną systemów elektrycznych. Dobrą praktyką jest również regularne monitorowanie stanu przekaźników i ich konfiguracji, aby zapewnić ich prawidłowe funkcjonowanie.

Pytanie 10

W instalacji zasilanej napięciem 400/230 V obwód chroniony jest przez wyłącznik nadprądowy typu S-303 CLS6-C10/3. Jaką maksymalną moc można zastosować dla klimatyzatora trójfazowego w tej instalacji?

A. 9,6 kW

B. 3,9 kW

C. 5,9 kW

D. 6,9 kW

Odpowiedź 6,9 kW jest prawidłowa, ponieważ maksymalna moc, jaką można zainstalować w obwodzie chronionym przez wyłącznik nadprądowy typu S-303 CLS6-C10/3, jest określona przez jego prąd znamionowy. W przypadku tego wyłącznika, prąd znamionowy wynosi 10 A. W systemach trójfazowych, całkowita moc jest obliczana ze wzoru P = √3 × U × I, gdzie U to napięcie międzyfazowe (400 V), a I to prąd wyłącznika (10 A). Obliczając, otrzymujemy P = √3 × 400 V × 10 A ≈ 6,93 kW, co zaokrąglamy do 6,9 kW. W praktyce oznacza to, że zainstalowanie klimatyzatora o tej mocy będzie zgodne z przepisami i zapewni bezpieczeństwo instalacji elektroenergetycznej, a także będzie zgodne z normami PN-IEC 60364. Ważne jest, aby przy doborze urządzeń zawsze uwzględniać parametry wyłączników oraz ich charakterystykę, aby uniknąć przeciążenia instalacji.

Pytanie 11

Rysunek przedstawia pętlę zwarciową w układzie

A. IT

B. TN-C

C. TT

D. TN-S

Odpowiedzi IT, TN-S, i TN-C nie są właściwe w kontekście przedstawionego rysunku pętli zwarciowej. W systemie IT, punkt neutralny nie jest uziemiony, co może prowadzić do niebezpiecznych sytuacji w przypadku uszkodzenia izolacji. W takim układzie występuje ryzyko wystąpienia wysokich napięć na częściach przewodzących, co zagraża bezpieczeństwu użytkowników. Z kolei w systemie TN-S, przewody neutralne i robocze są oddzielone, ale wymagają wspólnego uziemienia, co w sytuacji zwarcia nie zapewnia dostatecznego poziomu bezpieczeństwa. Natomiast TN-C, w którym przewód neutralny i ochronny są połączone, nie może być stosowany w instalacjach wymagających wysokiego poziomu ochrony, szczególnie w miejscach, gdzie występuje ryzyko porażenia prądem, jak w obiektach przemysłowych. Łączenie funkcji ochronnych i roboczych w TN-C zwiększa ryzyko potencjalnych zagrożeń. Typowym błędem myślowym jest mylenie różnych typów systemów uziemienia i ich wpływu na bezpieczeństwo, co może prowadzić do niewłaściwych decyzji projektowych oraz poważnych konsekwencji w eksploatacji instalacji elektrycznych.

Pytanie 12

Zamieszczony na rysunku zrzut ekranu przyrządu pomiarowego przedstawia wyniki pomiaru

A. impedancji pętli zwarcia w sieci jednofazowej.

B. rezystancji izolacji przewodu w sieci jednofazowej.

C. impedancji pętli zwarcia w sieci trójfazowej.

D. rezystancji izolacji przewodu w sieci trójfazowej.

Wybór niepoprawnej odpowiedzi może wynikać z mylnego zrozumienia różnicy między pomiarem rezystancji izolacji a pomiarem impedancji pętli zwarcia. Impedancja pętli zwarcia jest mierzona w kontekście analizy bezpieczeństwa systemu zasilania i odnosi się do oporu, który prąd zwarciowy napotyka w trakcie zwarcia. Wartości impedancji pętli zwarcia są zazwyczaj znacznie niższe, ponieważ obejmują wszystkie elementy obwodu, w tym przewody i urządzenia ochronne. Mierzenie impedancji pętli zwarcia w sieci trójfazowej miałoby zupełnie inny kontekst i byłoby wykonywane z użyciem odmiennych technik oraz z wykorzystaniem innych jednostek miary. Ponadto, rezystancja izolacji, która jest mierzona w megaomach, stanowi kluczowy wskaźnik stanu izolacji przewodów, co jest zupełnie innym procesem niż analiza impedancji pętli zwarcia. W praktyce, technicy często mylą te pojęcia, co prowadzi do niewłaściwego stosowania metod pomiarowych i interpretacji wyników. Zrozumienie podstawowych różnic między tymi pomiarami jest kluczowe dla zapewnienia bezpieczeństwa oraz sprawności instalacji elektrycznych.

Pytanie 13

Na izolatorach wsporczych instaluje się przewody

A. rdzeniowe

B. uzbrojone

C. kabelkowe

D. szynowe

Odpowiedź szynowe jest prawidłowa, ponieważ przewody szynowe są wykorzystywane w systemach elektroenergetycznych do przesyłania energii elektrycznej pomiędzy różnymi elementami instalacji. Izolatory wsporcze są kluczowym elementem, który podtrzymuje przewody szynowe, zapewniając ich stabilność i bezpieczeństwo w różnych warunkach atmosferycznych. Przewody szynowe charakteryzują się dużą zdolnością do prowadzenia prądu oraz odpornością na obciążenia mechaniczne, co czyni je odpowiednimi do zastosowań w stacjach transformacyjnych i rozdzielniach. Przykładem ich zastosowania są instalacje w elektrowniach, gdzie przewody szynowe łączą transformatory z systemem dystrybucji energii. Zgodnie z normami branżowymi, stosowanie przewodów szynowych w połączeniu z odpowiednimi izolatorami jest uznawane za jedną z najlepszych praktyk w projektowaniu sieci elektroenergetycznych.

Pytanie 14

Jakie mogą być przyczyny nadmiernego przegrzewania się wyłącznika nadmiarowo-prądowego podczas długotrwałego zasilania sprawnego odbiornika?

A. Zbyt wysoka moc zasilanego odbiornika

B. Niewłaściwe napięcie zasilania

C. Słabo dokręcone złącza wyłącznika

D. Zbyt niski prąd znamionowy wyłącznika

Słabo dokręcone zaciski wyłącznika nadmiarowo-prądowego mogą prowadzić do nadmiernego nagrzewania się tego urządzenia z kilku powodów. Gdy zaciski są niedostatecznie dokręcone, opór elektryczny w miejscach połączeń wzrasta, co skutkuje generowaniem dodatkowego ciepła. Zjawisko to jest zgodne z prawem Joule'a, które mówi, że moc wydzielana w postaci ciepła jest proporcjonalna do kwadratu prądu przepływającego przez opór. W praktyce, niedostateczne dokręcenie zacisków może również prowadzić do niestabilności połączenia, co zwiększa ryzyko wystąpienia łuków elektrycznych, które mogą znacznie podnieść temperaturę wyłącznika. Aby temu zapobiec, zaleca się regularne kontrolowanie stanu zacisków oraz korzystanie z narzędzi pomiarowych, takich jak kamery termograficzne, w celu identyfikacji miejsc o podwyższonej temperaturze. Właściwe dokręcenie elementów montażowych powinno być zgodne z normami IEC 60947 oraz ogólnymi zasadami instalacji elektrycznych, co zapewnia bezpieczne i efektywne działanie wyłącznika nadmiarowo-prądowego.

Pytanie 15

Na podstawie przedstawionego schematu ideowego, określ jaki błąd popełniono przy montażu instalacji elektrycznej podtynkowej ułożonej w rurach.

A. Zastosowano niewłaściwy typ łącznika instalacyjnego.

B. W instalacji nieprawidłowo połączono przewód ochronny.

C. Błędnie połączono przewody instalacji do zacisków żyrandola.

D. W rury wciągnięto niewłaściwą liczbę przewodów.

Zastosowanie niewłaściwego typu łącznika instalacyjnego w przedstawionej instalacji elektrycznej jest istotnym błędem, który może prowadzić do nieprawidłowego działania obwodu. W przypadku, gdy łącznik jest podłączony w sposób, który uniemożliwia jego prawidłowe funkcjonowanie, obwód pozostaje zamknięty, co skutkuje ciągłym świeceniem żarówek. Zgodnie z normami PN-IEC 60364, łączniki powinny być dobierane w zależności od specyfikacji instalacji oraz jej przeznaczenia. W praktyce oznacza to, że przy montażu instalacji elektrycznej musimy upewnić się, że wybrany łącznik jest zgodny z wymaganiami technicznymi oraz typem instalacji. Na przykład, w przypadku obwodów oświetleniowych, należy zastosować łączniki, które umożliwiają włączanie i wyłączanie obwodu w sposób, który nie wprowadza zamkniętego układu. Wybór odpowiednich komponentów ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy instalacji, dlatego warto korzystać z produktów renomowanych producentów, które spełniają odpowiednie normy i standardy branżowe.

Pytanie 16

Którym z przedstawionych na rysunkach wyłączników różnicowoprądowych można zastąpić w trójfazowej instalacji elektrycznej 230/400 V, zabezpieczonej wyłącznikiem S314 B50, uszkodzony mechanicznie wyłącznik RCD o prądzie I_Δn = 0,03 A?

A. A.

B. C.

C. D.

D. B.

Wyłącznik różnicowoprądowy oznaczony jako A jest prawidłowym wyborem w kontekście zastępowania uszkodzonego mechanicznie wyłącznika RCD. Posiada on prąd znamionowy I_n równy 0,03 A, co jest zgodne z wymaganiami ochrony przed porażeniem elektrycznym oraz zabezpieczeniem obwodów w trójfazowej instalacji 230/400 V. Dodatkowo, jego napięcie znamionowe U_n wynosi 400 V, co czyni go odpowiednim do zastosowań w instalacjach trójfazowych. Wyłączniki RCD są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych, gdyż wykrywają różnice prądowe, które mogą wskazywać na uszkodzenie izolacji lub obecność prądu upływowego. W przypadku awarii wyłącznika RCD, istotne jest, aby wymieniony element spełniał te same parametry, aby zapewnić ciągłość ochrony. Wybierając odpowiedni wyłącznik, warto również kierować się normami PN-EN 61008 oraz PN-EN 60947, które regulują kwestie bezpieczeństwa i efektywności działania wyłączników różnicowoprądowych.

Pytanie 17

Który z urządzeń umożliwia bezpośredni pomiar cos 9?

A. Omomierz

B. Fazomierz

C. Waromierz

D. Watomierz

Fazomierz to przyrząd, który służy do pomiaru kątów fazowych prądu i napięcia w obwodach elektrycznych. W kontekście pomiaru cosinus kąta (cos φ), fazomierz jest nieocenionym narzędziem, ponieważ pozwala na bezpośrednie określenie tego parametru, który jest kluczowy w ocenie charakterystyki obciążenia elektrycznego. W praktyce, pomiar cos φ ma istotne znaczenie w zarządzaniu energią oraz w poprawie efektywności energetycznej systemów elektrycznych. Umożliwia on monitorowanie współczynnika mocy, co jest istotne dla zapobiegania stratom energii oraz redukcji kosztów operacyjnych. Właściwe zarządzanie współczynnikiem mocy jest także zgodne z normami jakości energii, takimi jak PN-EN 50160, które definiują wymagania dotyczące jakości energii w sieciach elektroenergetycznych. Przykładem zastosowania fazomierza może być analiza obciążeń w zakładach przemysłowych, gdzie poprawne dopasowanie obciążeń do parametrów zasilania przekłada się na niższe koszty i większą trwałość urządzeń.

Pytanie 18

Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na rysunku?

A. ZL-N

B. ZL-L

C. ZL-PE RCD

D. ZL-PE

Odpowiedź "ZL-PE RCD" jest prawidłowa, ponieważ pomiar impedancji pętli zwarcia w układzie z urządzeniem różnicowoprądowym (RCD) wymaga uwzględnienia przewodu ochronnego PE oraz przewodu fazowego L. Zrozumienie tego zagadnienia jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych. W praktyce, pomiar ZL-PE RCD pozwala na ocenę skuteczności ochrony przeciwporażeniowej, co jest istotne w kontekście norm bezpieczeństwa, takich jak PN-IEC 60364. Przykładowo, w instalacjach, gdzie stosuje się RCD, odpowiedni pomiar zapewnia, że w przypadku zwarcia, prąd różnicowy (ΔI) nie przekroczy wartości granicznych, co pozwala na szybkie wyłączenie zasilania i minimalizację ryzyka porażenia prądem. Warto również zauważyć, że pomiar ten powinien być wykonywany przez wykwalifikowanych specjalistów, aby zapewnić dokładność i wiarygodność wyników. W kontekście praktycznym, wyniki pomiaru można wykorzystać do analizy stanu instalacji oraz planowania ewentualnych działań serwisowych, co jest zgodne z dobrymi praktykami w branży elektrycznej.

Pytanie 19

Jaki parametr trójfazowego gniazda wtyczkowego jest określany symbolem IP20?

A. Najwyższą temperaturę otoczenia podczas eksploatacji

B. Stopień zabezpieczenia przed dostępem ciał stałych oraz wody

C. Minimalny przekrój przewodów podłączonych do zacisków

D. Klasę ochronności przed porażeniem energią elektryczną

Symbol IP20 mówi nam o tym, jak dobrze urządzenia elektryczne są chronione przed różnymi rzeczami, jak np. kurz i woda. W praktyce oznacza to, że urządzenie jest ok, jeśli chodzi o duże obiekty (czyli te, które mają więcej niż 12,5 mm), ale niestety nie ma żadnej ochrony przed wodą. To jest ważne, zwłaszcza gdy myślimy o tym, gdzie te urządzenia będą używane. Na przykład gniazdka w biurze – nie jesteśmy tam narażeni na wodę, ale dobrze, że są zbudowane tak, żeby nikt nie mógł łatwo zajrzeć do środka. Fajnie, że istnieją standardy IEC 60529, bo dzięki nim można lepiej dobierać urządzenia do konkretnych miejsc, zwłaszcza tam, gdzie bezpieczeństwo elektryczne to mega ważna sprawa.

Pytanie 20

Jaka jest znamionowa efektywność silnika trójfazowego, jeśli P = 2,2 kW (mocy mechanicznej), UN = 400 V, IN = 4,6 A oraz cos φ = 0,82?

A. 0,49

B. 0,39

C. 0,69

D. 0,84

Odpowiedzi, które nie zgadzają się z poprawnym wynikiem, zazwyczaj wynikają z błędów w obliczeniach lub złego zrozumienia podstawowych pojęć związanych z mocą silników elektrycznych. Na przykład, wartość 0,69 może sugerować, że obliczenia nie uwzględniają współczynnika mocy lub są oparte na błędnie podanych danych. Często można się spotkać z błędnym założeniem, że moc czynna jest równa mocy mechanicznej, co jest nieprawdziwe, ponieważ moc dostarczona do silnika zawsze jest większa niż moc wyjściowa ze względu na straty energetyczne. Inne odpowiedzi, takie jak 0,49 czy 0,39, mogą wynikać z niepoprawnego przeliczenia wartości mocy czynnej, co w praktyce prowadzi do znacznego niedoszacowania efektywności silnika. Niezrozumienie roli współczynnika mocy w obliczeniach sprawności także często prowadzi do błędnych wyników. Warto zaznaczyć, że efektywność silników ma ogromne znaczenie w kontekście zrównoważonego rozwoju, a wybór silników o wyższej sprawności wpływa na oszczędności energii oraz redukcję emisji CO2. Prawidłowe obliczenia związane z mocą czynnościową oraz jasne zrozumienie relacji między mocą a sprawnością są kluczowe w projektowaniu i eksploatacji systemów napędowych.

Pytanie 21

Jaką wartość ma znamionowa sprawność silnika jednofazowego, którego dane to: P_N = 3,7 kW (moc mechaniczna na wale), U_N = 230 V, I_N = 21,4 A, cos φ = 0,95?

A. 0,71

B. 0,79

C. 0,75

D. 0,95

Znamionowa sprawność silnika jednofazowego wynosi 0,79, co oznacza, że 79% energii elektrycznej dostarczonej do silnika przekształca się w moc mechaniczną na wale. Obliczenie sprawności silnika można przeprowadzić na podstawie wzoru: η = P_N / (U_N * I_N * cos φ), gdzie P_N to moc mechaniczna na wale, U_N to napięcie znamionowe, I_N to prąd znamionowy, a cos φ to współczynnik mocy. Dla tego silnika mamy: η = 3,7 kW / (230 V * 21,4 A * 0,95) = 0,79. Taka sprawność jest typowa dla silników elektrycznych, które są projektowane z myślą o jak najwyższej efektywności energetycznej. W praktyce, silniki o wysokiej sprawności są szczególnie poszukiwane w przemyśle, ponieważ pozwalają na znaczne oszczędności kosztów energii, a także redukcję emisji CO2. W dobie rosnących cen energii elektrycznej i rosnącej presji na ochronę środowiska, wybór silników o wysokiej sprawności staje się kluczowy.

Pytanie 22

Który z przedstawionych wyłączników należy zastosować do wykrywania prądów różnicowych przemiennych o zwiększonej częstotliwości, zawierających wyższe harmoniczne w układach energoelektronicznych?

A. C.

B. B.

C. A.

D. D.

Wyłącznik różnicowoprądowy oznaczony literą C. jest właściwym wyborem do detekcji prądów różnicowych o zwiększonej częstotliwości, które zawierają wyższe harmoniczne. W kontekście układów energoelektronicznych, które często operują przy dużych częstotliwościach, standardowe wyłączniki mogą nie być wystarczające. Wyłącznik C. został zaprojektowany zgodnie z normami EN 61008 i EN 61009, które określają wymagania dla wyłączników różnicowoprądowych. Jego budowa umożliwia wykrywanie różnic prądowych przy częstotliwościach, które są typowe dla aplikacji przemysłowych czy systemów zasilania opartego na falownikach. Takie wyłączniki są często stosowane w instalacjach zasilających silniki elektryczne, gdzie prądy harmoniczne generowane przez przetwornice częstotliwości są powszechne. Dzięki odpowiedniej konstrukcji i oznaczeniom, wyłącznik C. skutecznie chroni przed ryzykiem pożaru i porażenia prądem, co czyni go kluczowym elementem bezpieczeństwa w nowoczesnych systemach energoelektronicznych.

Pytanie 23

Właściciel lokalu w budynku wielorodzinnym, zasilanym z trójfazowej sieci elektrycznej, skarży się na znacznie częstsze od sąsiadów przepalanie żarówek. Jakie mogą być przyczyny tej usterki?

A. Poluzowany przewód neutralny w rozdzielnicy mieszkaniowej

B. Zamiana przewodu neutralnego z ochronnym

C. Zamiana przewodu neutralnego z fazowym

D. Poluzowany przewód neutralny w głównym złączu budynku

Jak wiadomo, poluzowany przewód neutralny w rozdzielnicy może namieszać w całej instalacji elektrycznej. Gdy przewód neutralny jest uszkodzony albo poluzowany, to prąd, który powinien wracać do zasilania, może nie mieć odpowiedniej drogi. To może sprawić, że napięcie na innych przewodach fazowych wzrośnie. Zdarza się wtedy, że żarówki się przepalają, bo napięcie przekracza to, co powinny wytrzymać. Dobrze jest od czasu do czasu sprawdzić stan połączeń elektrycznych, szczególnie w rozdzielnicach, żeby uniknąć takich kłopotów. Ważne jest też, aby dbać o odpowiednie napięcie i zabezpieczenia w instalacji, na przykład stosując różne urządzenia ochronne, jak wyłączniki nadprądowe czy różnicowoprądowe, które są zgodne z normami. Moim zdaniem, warto też wybierać żarówki, które są bardziej odporne na zmiany napięcia, to może wydłużyć ich żywotność w niepewnych warunkach zasilania.

Pytanie 24

Elektronarzędzie przedstawione na rysunku jest stosowane przy wykonywaniu instalacji elektrycznej

A. prowadzonej w tynku.

B. prefabrykowanej.

C. natynkowej.

D. podtynkowej.

Odpowiedź 'podtynkowej' jest poprawna, ponieważ elektronarzędzie przedstawione na rysunku to frezarka do rowków, która jest kluczowym narzędziem w instalacjach elektrycznych podtynkowych. Umożliwia ono precyzyjne wykonywanie bruzd w murach, gdzie następnie kable elektryczne są układane pod tynkiem. Taki sposób instalacji jest zgodny z najlepszymi praktykami budowlanymi, które zalecają ukrywanie przewodów dla zapewnienia estetyki i bezpieczeństwa. Instalacje podtynkowe chronią kable przed uszkodzeniami mechanicznymi oraz eliminują ryzyko zwarcia spowodowanego wystawieniem przewodów na działanie czynników zewnętrznych. W przypadku zastosowań w obiektach mieszkalnych, standardy budowlane, takie jak PN-IEC 60364, podkreślają znaczenie odpowiedniej izolacji oraz układania instalacji w sposób, który minimalizuje ryzyko uszkodzeń i ułatwia przyszłe prace konserwacyjne.

Pytanie 25

Która z poniższych działań ocenia efektywność ochrony podstawowej przed porażeniem prądem elektrycznym?

A. Weryfikacja stanu izolacji podłóg

B. Sprawdzanie wyłącznika różnicowoprądowego

C. Pomiar rezystancji izolacji przewodów

D. Pomiar impedancji w pętli zwarciowej

Pomiar rezystancji izolacji przewodów jest kluczowym elementem oceny skuteczności ochrony przed porażeniem prądem elektrycznym. Działanie to polega na sprawdzeniu, czy izolacja przewodów jest wystarczająco skuteczna, aby zapobiec niezamierzonym przepływom prądu do ziemi lub na obudowy urządzeń. Wysoka rezystancja izolacji oznacza, że przewody są dobrze izolowane i minimalizują ryzyko porażenia. W praktyce, w budynkach mieszkalnych oraz przemysłowych, pomiar ten powinien być przeprowadzany regularnie, zwłaszcza w przypadku instalacji, które są narażone na uszkodzenia mechaniczne lub działanie czynników zewnętrznych. Zgodnie z normami PN-IEC 60364, przynajmniej raz na pięć lat należy przeprowadzać taki pomiar. Uzyskane wyniki powinny być porównywane z wartościami odniesienia, które zależą od rodzaju instalacji. Odpowiednie procedury zapewniają, że nie tylko urządzenia, ale i całe instalacje elektryczne są bezpieczne dla użytkowników, co jest fundamentalne dla ochrony życia i zdrowia człowieka. Dbanie o odpowiednią rezystancję izolacji to kluczowy krok w zarządzaniu ryzykiem związanym z porażeniem prądem elektrycznym.

Pytanie 26

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

A. X – 4 żyły, Y – 5 żył.

B. X – 5 żył, Y – 5 żył.

C. X – 5 żył, Y – 4 żyły.

D. X – 4 żyły, Y – 4 żyły.

Wybrana odpowiedź jest prawidłowa, ponieważ aby umożliwić jednoczesne sterowanie oświetleniem w dwóch punktach za pomocą czterech łączników, zastosowanie odpowiedniej liczby żył w przewodach jest kluczowe. W punkcie X potrzebujemy czterech żył, co pozwala na zainstalowanie łącznika krzyżowego. Taki łącznik wymaga dwóch przewodów do sterowania i dwóch do łączenia z innymi łącznikami. W punkcie Y z kolei, pięć żył jest niezbędnych, ponieważ oprócz czterech żył dla łącznika krzyżowego, potrzebujemy jeszcze jednego przewodu do zasilania samego oświetlenia. W praktyce, stosowanie łączników schodowych i krzyżowych to standard w instalacjach elektrycznych, szczególnie w dużych pomieszczeniach, gdzie wiele punktów oświetleniowych jest sterowanych z różnych miejsc. Dzięki dobrej organizacji przewodów można uniknąć problemów z nieprawidłowym działaniem systemu oświetlenia oraz zapewnić komfort użytkowania, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 27

Do którego rodzaju ochrony przeciwporażeniowej zaliczane są środki ochrony opisane w ramce?

1.	Urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.
2.	Dodatkowe połączenia wyrównawcze ochronne.

A. Ochrony podstawowej.

B. Ochrony przez zastosowanie bardzo niskiego napięcia.

C. Ochrony uzupełniającej.

D. Ochrony przy uszkodzeniu (dodatkowej).

Odpowiedź wskazująca na ochronę uzupełniającą jest poprawna, ponieważ środki ochrony opisane w ramce, takie jak urządzenia różnicowoprądowe i dodatkowe połączenia wyrównawcze, pełnią kluczową rolę w zapewnieniu bezpieczeństwa użytkowników instalacji elektrycznych. Urządzenia różnicowoprądowe działają na zasadzie wykrywania różnicy w prądzie płynącym przez przewody fazowy i neutralny. W przypadku wykrycia nieprawidłowości, urządzenie natychmiast odłącza zasilanie, co zapobiega porażeniom prądem. Dodatkowe połączenia wyrównawcze są stosowane, aby zminimalizować potencjalne różnice napięcia między różnymi elementami instalacji. W sytuacji uszkodzenia izolacji dodatkowa ścieżka dla prądu zapewnia, że nie wystąpi niebezpieczne napięcie, co zwiększa ogólny poziom bezpieczeństwa. Zgodnie z normą PN-IEC 60364, te metody ochrony są klasyfikowane jako uzupełniające i są rekomendowane w instalacjach narażonych na wysokie ryzyko porażenia prądem. W praktyce, ich zastosowanie w budynkach mieszkalnych oraz obiektach użyteczności publicznej jest standardem, co potwierdza ich niezawodność i efektywność.

Pytanie 28

Która z poniższych czynności jest częścią oględzin przy konserwacji wirnika silnika komutatorowego?

A. Sprawdzenie kondycji wycinków komutatora

B. Wyważanie

C. Pomiar rezystancji izolacji

D. Weryfikacja braku zwarć międzyzwojowych

Sprawdzenie stanu wycinków komutatora jest kluczowym działaniem podczas oględzin wirnika silnika komutatorowego, ponieważ komutator pełni istotną rolę w zapewnieniu właściwego funkcjonowania silnika. Wycinki komutatora, będące elementami stykowymi, muszą mieć odpowiednią jakość powierzchni, aby zapewnić dobre połączenie elektryczne z węglowymi szczotkami. Ich zużycie, pęknięcia czy zanieczyszczenia mogą prowadzić do zwiększonego oporu elektrycznego, co w efekcie może powodować przegrzewanie się silnika oraz obniżenie jego wydajności. Kontrola stanu wycinków powinna obejmować ocenę ich grubości, stanu powierzchni oraz ewentualnych uszkodzeń. W przypadku stwierdzenia jakichkolwiek nieprawidłowości, zaleca się wymianę wycinków komutatora, co jest zgodne z dobrymi praktykami branżowymi. Działania te pomagają utrzymać silnik w dobrej kondycji i wydłużają jego żywotność, dlatego regularne przeglądy są niezwykle istotne w kontekście konserwacji maszyn elektrycznych.

Pytanie 29

Która z opraw oświetleniowych najlepiej nadaje się do oświetlenia bezpośredniego?

A. B.

B. C.

C. D.

D. A.

Wybór oprawy A, C lub D może wydawać się atrakcyjny, ale w rzeczywistości nie spełniają one podstawowych wymogów oświetlenia bezpośredniego. Oświetlenie rozproszone, które mogą oferować te oprawy, jest z reguły mniej skoncentrowane i nie kieruje światła w sposób, który byłby optymalny dla miejsc do pracy, gdzie precyzyjne i jasne oświetlenie jest kluczowe. Oprawy dekoracyjne, jak te z pozostałych odpowiedzi, są zaprojektowane głównie w celu tworzenia atmosfery, a nie zapewnienia funkcjonalności wymaganej w biurach czy przy czytaniu. Często prowadzi to do mylnego założenia, że wszelkie źródła światła mogą spełniać rolę oświetlenia ogólnego, co jest niezgodne z praktykami branżowymi. Zgodność z normami oświetleniowymi EN 12464-1 podkreśla znaczenie dostosowania rodzaju oświetlenia do jego funkcji. Kolejnym błędem myślowym jest przyjmowanie, że mocne światło jest wystarczające, podczas gdy równomierne i skoncentrowane oświetlenie jest bardziej efektywne. Warto zatem zwrócić uwagę na specyfikacje techniczne opraw oraz ich rzeczywiste zastosowanie w kontekście potrzeb użytkowników.

Pytanie 30

Jakie gniazdo instalacyjne oznacza się na schematach symbolem graficznym przedstawionym na rysunku?

A. Z wyłącznikiem.

B. Z transformatorem separacyjnym.

C. Ze stykiem ochronnym.

D. Telekomunikacyjne.

Wybór odpowiedzi, która nie odnosi się do gniazda ze stykiem ochronnym, może wynikać z kilku powszechnych nieporozumień dotyczących oznaczeń gniazd elektrycznych. Odpowiedź telekomunikacyjne odnosi się do gniazd używanych w systemach komunikacji, które nie są związane z bezpieczeństwem elektrycznym, a ich symbolika jest całkowicie odmienna. Gniazda ze stykiem ochronnym mają na celu zapewnienie bezpieczeństwa użytkowników, co jest kluczowe w kontekście ochrony przed porażeniem prądem, natomiast gniazda telekomunikacyjne mają inne zastosowanie i nie spełniają tej funkcji. Z kolei gniazda z wyłącznikiem, choć mogą być użyteczne w zarządzaniu zasilaniem, nie mają tego samego symbolu i nie są przeznaczone do bezpośredniego kontaktu z użytkownikami, co ogranicza ich funkcjonalność w kontekście bezpieczeństwa. Gniazda z transformatorem separacyjnym to kolejna kategoria, która służy do izolacji obwodów, jednak również nie odpowiada ona symbolice gniazda ze stykiem ochronnym. Prawidłowe rozpoznawanie symboli jest kluczowe dla zapewnienia odpowiedniego bezpieczeństwa i efektywności instalacji elektrycznych, a błędne interpretacje mogą prowadzić do niebezpiecznych sytuacji w praktyce.

Pytanie 31

Który z wymienionych rodzajów wkładek topikowych powinien być użyty do zabezpieczenia przed zwarciem jednofazowego silnika indukcyjnego klatkowego?

A. gR

B. aM

C. aL

D. gG

Wkładki topikowe typu aM są zaprojektowane specjalnie do zabezpieczania silników elektrycznych, w tym jednofazowych silników indukcyjnych klatkowych, przed zwarciem. Ich konstrukcja pozwala na tolerowanie przeciążeń, które mogą wystąpić podczas rozruchu silnika, co czyni je idealnym wyborem w tego typu aplikacjach. Wkładki aM oferują wysoką zdolność przerywania prądu oraz szybkie działanie, co jest kluczowe w przypadku zwarć. Przykładowo, w zastosowaniach przemysłowych, gdzie silniki są narażone na różne obciążenia, wkładki aM zapewniają nie tylko ochronę, ale również zwiększają niezawodność całego systemu. Dobrą praktyką jest stosowanie wkładek aM w połączeniu z odpowiednimi zabezpieczeniami przeciążeniowymi, aby zapewnić kompleksową ochronę silników. Tego rodzaju wkładki są zgodne z normami IEC 60269 oraz EN 60269, co potwierdza ich wysoką jakość i skuteczność.

Pytanie 32

Przyrząd przedstawiony na rysunku służy do

A. szacowania długości przewodów.

B. pomiaru rezystancji żył przewodów.

C. wyznaczania trasy przewodów.

D. sprawdzania ciągłości żył przewodów.

Odpowiedź, która wskazuje na sprawdzanie ciągłości żył przewodów, jest prawidłowa z uwagi na specyfikę przyrządu przedstawionego na rysunku. Tester ciągłości obwodu, zwany również multimetrem w trybie testowania ciągłości, jest nieocenionym narzędziem w pracy elektryków oraz techników zajmujących się instalacjami elektrycznymi. Jego podstawową funkcją jest wykrywanie przerw w obwodzie, co jest kluczowe podczas diagnostyki usterek. Przykładowo, w sytuacji, gdy zasilanie nie dociera do określonego urządzenia, tester pozwala na szybkie sprawdzenie, czy przewody są w pełni sprawne. Gdy obwód jest zamknięty, tester zazwyczaj sygnalizuje to zapaleniem diody LED, co jest bardzo pomocne w identyfikacji problemów. Zgodnie z zasadami BHP oraz normami IEC 61010, stosowanie takich przyrządów w pracy pozwala zminimalizować ryzyko porażenia prądem oraz innych niebezpieczeństw związanych z niewłaściwym działaniem instalacji elektrycznych.

Pytanie 33

Symbol graficzny którego przewodu przedstawiono na ilustracji?

A. Neutralnego.

B. Uziemiającego.

C. Fazowego.

D. Ochronnego.

Wybór przewodu ochronnego, fazowego lub uziemiającego wskazuje na nieporozumienie dotyczące oznaczeń oraz funkcji przewodów w instalacjach elektrycznych. Przewód ochronny, nazywany również przewodem PE (Protective Earth), ma za zadanie zapewnienie ochrony przed porażeniem prądem elektrycznym. Jego symbol różni się od symbolu przewodu neutralnego, co skutkuje błędnym rozpoznaniem na ilustracji. W przypadku przewodu fazowego, który jest oznaczany symbolem L, jego zadaniem jest dostarczanie prądu do odbiorników, a nie pełnienie roli neutralnej, co jest kluczowe dla poprawnego funkcjonowania instalacji. Przewód uziemiający również pełni funkcję ochronną, jednak jego zastosowanie jest ściśle związane z ochroną przed przepięciami oraz odprowadzeniem nadmiaru energii do ziemi. Oznaczenie przewodu neutralnego jest niezbędne do zrozumienia, że pełni on rolę powrotu prądu, a nie dostarczania go, co jest istotne w kontekście bezpieczeństwa i efektywności instalacji elektrycznych. Typowe błędy to mylenie funkcji poszczególnych przewodów oraz brak znajomości ich oznaczeń w normach branżowych, co może prowadzić do niewłaściwego podłączenia i potencjalnych zagrożeń w użytkowaniu instalacji.

Pytanie 34

Jaką wartość bezwzględną ma błąd pomiaru natężenia prądu, jeżeli multimetr pokazał wynik 35,00 mA, a producent określił dokładność urządzenia dla używanego zakresu pomiarowego jako ±(1 % +2) cyfry?

A. ±0,02 mA

B. ±0,37 mA

C. ±2,35 mA

D. ±0,35 mA

W przypadku obliczania błędu pomiarowego, niektóre osoby mogą błędnie interpretować podaną dokładność miernika. Zwykle błąd pomiarowy składa się z dwóch komponentów: błędu procentowego oraz wartości stałej. W opisywanym przypadku, dokładność miernika wynosi ±(1 % +2), co oznacza, że należy to wyraźnie zrozumieć, jako wpływ zarówno względny, jak i bezwzględny na dokładność pomiaru. Wybór wartości ±0,35 mA jako błędu pomiarowego może sugerować, że osoba skupia się wyłącznie na składniku procentowym, ignorując istotny dodatek 2 mA. Takie podejście prowadzi do zaniżenia rzeczywistego błędu, co może skutkować niepoprawnymi wnioskami w analizach eksperymentalnych. Inna niepoprawna odpowiedź, która sugeruje ±2,35 mA, wynika z nieprawidłowego zrozumienia granic błędu pomiarowego; wartość ta jest zbyt wysoka w odniesieniu do rzeczywistych pomiarów, ponieważ przy podanych wartościach, jak 35 mA, błąd powinien być znacznie mniejszy. Osoby myślące, że błąd pomiarowy może być tak duży, mogą nie zrozumieć zasadniczej różnicy pomiędzy błędem całkowitym a rzeczywistym błędem odczytu. W kontekście praktycznym, takie błędne interpretacje mogą prowadzić do efektywnych strat w projektach inżynieryjnych, gdzie dokładność pomiarów jest kluczowa dla bezpieczeństwa i efektywności urządzeń. Warto zaznaczyć, że każdy pomiar powinien być analizowany zarówno pod kątem błędów systematycznych, jak i losowych, co jeszcze bardziej podkreśla znaczenie dokładności w kontekście zastosowań przemysłowych.

Pytanie 35

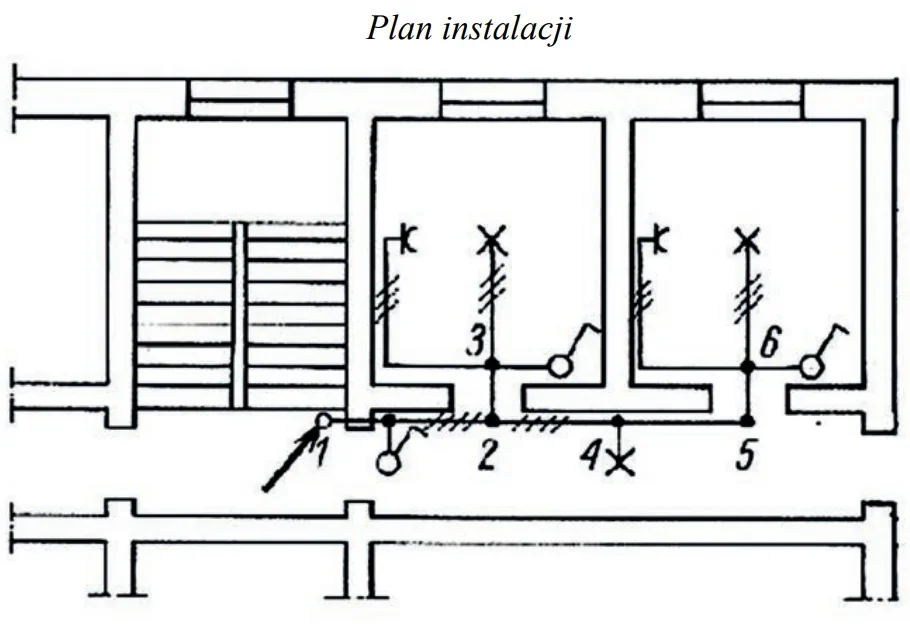

Na którym schemacie połączeń przedstawiono zgodne z zamieszczonym planem instalacji podłączenie przewodów w puszce numer 3?

A. B.

B. C.

C. A.

D. D.

Niepoprawne odpowiedzi mogą wynikać z kilku typowych błędów myślowych i nieporozumień związanych z instalacjami elektrycznymi. Przede wszystkim, w schematach A, B i C często błędnie umieszczany jest przewód fazowy L, co może prowadzić do niewłaściwego działania obwodu oświetleniowego. W przypadku schematu A, przewód fazowy został połączony z przewodem neutralnym, co stwarza ryzyko zwarcia. W praktyce, takie połączenie nie tylko uniemożliwi załączenie światła, ale także może doprowadzić do uszkodzenia urządzeń elektrycznych oraz stanowić poważne zagrożenie dla bezpieczeństwa osób korzystających z instalacji. Schemat B z kolei mógłby sugerować, że przewód NE jest poprowadzony przez łącznik, co jest niezgodne z zasadami, gdyż neutralny przewód powinien być zawsze bezpośrednio połączony do źródła zasilania. Wreszcie, schemat C nie uwzględnia prawidłowego uziemienia, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowników. Każde z tych podejść pokazuje, jak ważne jest przestrzeganie standardów, takich jak PN-IEC 60364, które nakładają obowiązek stosowania odpowiednich metod podłączeń oraz zabezpieczeń w instalacjach elektrycznych. Właściwe zrozumienie i przestrzeganie tych zasad jest kluczowe dla bezpieczeństwa oraz funkcjonalności instalacji elektrycznych.

Pytanie 36

Na której ilustracji przedstawiono prawidłowy, zgodny z zasadami BHP sposób wykonania połączenia przewodu z żyłą w postaci drutu w zacisku śrubowym?

A. Na ilustracji 3.

B. Na ilustracji 1.

C. Na ilustracji 4.

D. Na ilustracji 2.

Prawidłowa jest ilustracja 2, bo pokazuje typowy, zalecany przez producentów i normy sposób mocowania przewodu jednodrutowego w zacisku śrubowym. Drut jest wsunięty całkowicie do komory zacisku, leży pod elementem dociskowym i śruba dociska go równomiernie na całej szerokości. Nie ma tu żadnego „ścinania” przewodu krawędzią śruby ani opierania się tylko końcówką. W praktyce chodzi o to, żeby siła docisku rozkładała się na możliwie dużej powierzchni między żyłą a częścią zacisku. Dzięki temu połączenie ma małą rezystancję przejścia, nie grzeje się, nie luzuje i jest odporne na drgania. Moim zdaniem to jest jeden z najważniejszych nawyków montażowych: zawsze patrzeć, czy śruba naprawdę dociska przewód, a nie izolację, pustą przestrzeń albo sam koniec drutu. W wyłącznikach instalacyjnych, gniazdach, kostkach zaciskowych typu listwa czy w zaciskach aparatury modułowej zasada jest identyczna. Producenci (Legrand, Hager, Eaton i inni) w instrukcjach rysują dokładnie taki układ, jak na ilustracji 2. Dodatkowo trzeba pamiętać o prawidłowym odizolowaniu końca – tak, żeby żadna część izolacji nie weszła pod docisk śruby, a jednocześnie żeby goły drut nie wystawał niepotrzebnie poza zacisk. W BHP i zgodnie z PN‑HD 60364 mówi się wyraźnie o zapewnieniu trwałości połączenia i unikaniu miejscowego przegrzewania. Dobrze wykonany zacisk śrubowy, taki jak na ilustracji 2, spełnia te wymagania: nie uszkadza mechanicznie żyły, gwarantuje stały docisk i bezpieczną pracę instalacji przez lata, bez konieczności ciągłego „dokręcania” i bez ryzyka iskrzenia.

Pytanie 37

Na którym rysunku przedstawiono schemat podłączenia automatu schodowego, umożliwiający prawidłową pracę układu oświetlenia?

A. A.

B. B.

C. C.

D. D.

Rysunek C przedstawia prawidłowe podłączenie automatu schodowego, co jest kluczowe dla zapewnienia efektywnego i bezpiecznego działania systemu oświetleniowego w miejscach o dużym natężeniu ruchu, takich jak klatki schodowe. W tym układzie przewód fazowy L jest prawidłowo podłączony do zacisku L automatu, co umożliwia kontrolowanie przepływu prądu. Zastosowanie przewodu neutralnego N do zacisku N zapewnia zamknięcie obwodu, a poprawne podłączenie przewodu oświetleniowego do symbolu żarówki gwarantuje, że po naciśnięciu przycisku oświetlenie zostanie włączone. Przyciski połączeniowe do zacisków A1 i A2 są niezbędne, aby umożliwić użytkownikom uruchomienie oświetlenia z różnych lokalizacji. Dobrą praktyką jest również stosowanie automatów schodowych, które mają możliwość regulacji czasu świecenia, co zwiększa komfort użytkowania oraz oszczędność energii. W kontekście norm i standardów, instalacje elektryczne powinny być zgodne z wymaganiami normy PN-IEC 60364, która określa zasady projektowania i wykonania instalacji elektrycznych, zapewniając bezpieczeństwo oraz efektywność energetyczną.

Pytanie 38

Na którym rysunku przedstawiono schemat montażowy poprawnie działającego układu, połączonego zgodnie z pokazanym schematem ideowym i zasadami montażu obwodów oświetleniowych?

A. A.

B. B.

C. D.

D. C.

Odpowiedź D jest prawidłowa, ponieważ przedstawia schemat montażowy, który spełnia wszystkie wymagania dotyczące połączeń przewodów w obwodach oświetleniowych. W tym przypadku przewody fazowe (L), neutralne (N) oraz ochronne są podłączone zgodnie z zasadami montażu, co zapewnia prawidłowe działanie układu oświetleniowego. W praktyce oznacza to, że przewód fazowy jest podłączony do odpowiednich łączników, a przewód neutralny do źródła zasilania. To podejście nie tylko zapewnia bezpieczeństwo użytkowania, ale także eliminuje ryzyko zwarcia czy uszkodzenia elementów instalacji. W branży elektroinstalacyjnej kluczowe jest przestrzeganie norm takich jak PN-IEC 60364, które regulują kwestie bezpieczeństwa w instalacjach elektrycznych. Poprawne połączenie przewodów jest również istotne w kontekście efektywności energetycznej, co ma znaczenie w obliczeniach kosztów eksploatacyjnych układów oświetleniowych.

Pytanie 39

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

A. Karbowaną o średnicy 20 mm

B. Sztywną o średnicy 20 mm

C. Sztywną o przekroju 20 mm2

D. Karbowaną o przekroju 20 mm2

Odpowiedź 'Karbowaną o średnicy 20 mm' jest prawidłowa, ponieważ symbol RKLF odnosi się do rur karbowanych, które charakteryzują się elastycznością i możliwością łatwego formowania. Rura o średnicy 20 mm jest standardowym rozmiarem stosowanym w instalacjach elektrycznych i telekomunikacyjnych, co czyni ją praktycznym wyborem w projektach budowlanych. Kiedy stosuje się rury karbowane, ich struktura pozwala na łatwe dopasowanie do różnych kształtów oraz ułatwia układanie w trudnych warunkach, co jest istotne w przypadku instalacji w miejscach o ograniczonej przestrzeni. Rury te są również odporne na działanie czynników atmosferycznych i chemicznych, co zwiększa ich trwałość. Zgodnie z obowiązującymi standardami w branży budowlanej, użycie rur karbowanych w instalacjach elektrycznych zapewnia bezpieczeństwo oraz zgodność z przepisami. W związku z tym, znajomość oznaczeń takich jak RKLF jest kluczowa dla każdego profesjonalisty zajmującego się instalacjami. Przykładem zastosowania są instalacje w budynkach mieszkalnych oraz przemysłowych, gdzie elastyczność rur karbowanych pozwala na zminimalizowanie ryzyka uszkodzeń i ułatwienie konserwacji.

Pytanie 40

Która z wymienionych list czynności opisuje w jakiej kolejności demontuje się elementy stojana silnika indukcyjnego z uzwojeniem wsypywanym w celu jego przezwojenia?

1	odcięcie połączeń czołowych	odcięcie połączeń czołowych	usunięcie izolacji żłobkowej	usunięcie uzwojenia
2	usunięcie izolacji żłobkowej	usunięcie uzwojenia	odcięcie połączeń czołowych	odcięcie połączeń czołowych
3	usunięcie uzwojenia	usunięcie izolacji żłobkowej	usunięcie uzwojenia	usunięcie izolacji żłobkowej
A		B	C	D

A. D.

B. C.

C. A.

D. B.

Poprawna odpowiedź to B. Kolejność demontażu elementów stojana silnika indukcyjnego jest kluczowa dla zapewnienia bezpieczeństwa oraz efektywności podczas przezwojenia. Proces zaczyna się od odcięcia połączeń czołowych, co pozwala na bezpieczne wyłączenie zasilania i ograniczenie ryzyka porażenia prądem. Następnie przystępuje się do usunięcia uzwojenia, co jest istotne, aby uzyskać dostęp do wnętrza stojana. W tym etapie należy zachować ostrożność, aby nie uszkodzić struktury żłobka. Ostatnim krokiem jest usunięcie izolacji żłobkowej, co umożliwia dokładne oczyszczenie elementów i przygotowanie ich do ponownego nawinięcia. Przestrzeganie tej sekwencji demontażu jest zgodne z dobrymi praktykami w branży elektrycznej i mechaniczej, a także z normami bezpieczeństwa, co zapewnia, że proces przezwojenia będzie przeprowadzony w sposób profesjonalny i skuteczny. Właściwe podejście do tych czynności wpływa na wydajność i żywotność silnika.
