Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 8 czerwca 2026 21:10
Data zakończenia: 8 czerwca 2026 21:17

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Blacha wykorzystywana do produkcji listek przysłony irysowej nie musi posiadać

A. wysokiego współczynnika tarcia

B. skłonności do matowego czernienia

C. odporności na korozję

D. wysokiej odporności mechanicznej

Wysoki współczynnik tarcia nie jest wymaganą cechą blachy stosowanej na listki przysłony irysowej, ponieważ głównym celem tej blachy jest umożliwienie precyzyjnej regulacji przepływu światła w obiektywie, a nie generowanie tarcia. W rzeczywistości, blacha w irisach powinna być wykonana z materiałów, które charakteryzują się gładką powierzchnią, aby minimalizować opory w mechanizmach otwierania i zamykania. Przykłady materiałów stosowanych w tej aplikacji to aluminium lub stal nierdzewna, które łączą w sobie odporność na korozję oraz wysoką wytrzymałość. Zastosowanie tych materiałów zapewnia długotrwałość i niezawodność działania systemu. Dobre praktyki w projektowaniu irysów obejmują również testowanie blachy pod kątem ich odporności na różne warunki atmosferyczne oraz wpływ na jakość obrazu, co potwierdza, że niski współczynnik tarcia jest preferowany w tej aplikacji, aby uniknąć niepożądanych efektów wizualnych związanych z opóźnieniami w otwieraniu i zamykaniu listków.

Pytanie 2

Jakie zjawisko związane jest z dwójłomnością?

A. polaryzacją światła

B. budową światłowodów

C. kolimacją wiązki

D. interferencją światła

Zjawisko kolimacji wiązki światła polega na ułożeniu promieni świetlnych w równoległych liniach, co nie ma bezpośredniego związku z dwójłomnością. Kolimacja jest ważna w kontekście optyki, ale odnosi się do jakości wiązki światła, a nie do interakcji materiału z polaryzacją. Interferencja światła z kolei jest zjawiskiem, które zachodzi, gdy dwie lub więcej fal świetlnych nakłada się na siebie, tworząc wzory interferencyjne. Chociaż interferencja może być związana z polaryzacją, nie jest to zjawisko, które z definicji dotyczy dwójłomności. Konstrukcja światłowodów opiera się na zjawisku całkowitego wewnętrznego odbicia i nie odnosi się bezpośrednio do dwójłomności, chociaż materiały używane w światłowodach mogą wykazywać różne właściwości optyczne. Polaryzacja światła to kluczowy aspekt, ale nie wszystkie zjawiska, takie jak interferencja czy kolimacja, są związane z dwójłomnością. Typowe błędy myślowe mogą obejmować mylenie różnych zjawisk optycznych, co prowadzi do nieprawidłowych wniosków o ich zastosowaniach. Aby w pełni zrozumieć te pojęcia, istotne jest przestudiowanie ich definicji oraz mechanizmów fizycznych, które je opisują, co pozwala na ich prawidłową interpretację w kontekście optyki.

Pytanie 3

W mikroskopowych stołach krzyżowych przesuw materiału zapewniają przekładnie

A. zębate

B. cięgnowe

C. hydrostatyczne

D. cierne

Odpowiedź zębate jest poprawna, ponieważ w mikroskopowych stolikach krzyżowych przekładnie zębate są kluczowe dla precyzyjnego przesuwania preparatu. Przekładnie zębate działają na zasadzie zazębiania się kół zębatych, co pozwala na dokładne kontrolowanie ruchu w dwóch osiach. Dzięki temu operator mikroskopu może precyzyjnie dostosować położenie preparatu, co jest niezwykle istotne w badaniach mikroskopowych, gdzie nawet najmniejsze przesunięcia mogą wpływać na wyniki obserwacji. Przykładem zastosowania przekładni zębatych jest mikroskop świetlny, gdzie umożliwiają one płynne i stabilne przesuwanie stolika, co jest niezbędne do analizy struktury komórkowej czy tkanek. Zgodnie z najlepszymi praktykami w zakresie konstrukcji sprzętu mikroskopowego, przekładnie zębate zapewniają wysoką trwałość i precyzję, co czyni je preferowanym rozwiązaniem w laboratoriach badawczych oraz edukacyjnych.

Pytanie 4

Pomiar pola widzenia lunet nie jest realizowany przy użyciu

A. goniometru

B. niwelatora

C. teodolitu

D. kolimatora szerokokątnego

Zastosowanie teodolitu do pomiaru pola widzenia lunet może prowadzić do mylnych wniosków, ponieważ teodolit jest urządzeniem przeznaczonym do pomiarów kątów poziomych i pionowych, a nie do bezpośredniego określania pola widzenia. Teodolit może być używany w kontekście pomiarów geodezyjnych, ale jego funkcjonalność nie obejmuje szerokokątnych pomiarów optycznych, co jest kluczowe w przypadku lunet. Jeśli chodzi o kolimatory szerokokątne, są one zaprojektowane specjalnie do oceny kątów widzenia i rozdzielczości optycznej, co czyni je bardziej odpowiednimi narzędziami w kontekście lunet niż teodolit. Goniometr, z drugiej strony, to urządzenie służące do pomiaru kątów i ma zastosowanie głównie w pracach naukowych i inżynieryjnych, ale nie w kontekście pomiaru pola widzenia lunet. Powszechnym błędem jest założenie, że każde urządzenie pomiarowe, które mierzy kąty, może być użyte do oceny pola widzenia, podczas gdy każdy z nich ma swoje specyficzne zastosowanie i ograniczenia. W praktyce, pomiar pola widzenia wymaga sprzętu, który jest dedykowany do analizy optyki, a nie tylko do pomiarów geometrycznych. Używając niewłaściwych narzędzi, możemy uzyskać nieprecyzyjne wyniki, co wpływa na jakość pomiarów i ich zastosowanie w praktyce.

Pytanie 5

Który frez do obróbki płaskich powierzchni optycznych przedstawiono na rysunku?

A. Walcowy.

B. Palcowy.

C. Garnkowy.

D. Tarczowy.

Frez garnkowy to naprawdę przydatne narzędzie, szczególnie kiedy chodzi o obróbkę płaskich powierzchni. Widzisz, jego kształt przypomina garnek, co daje możliwość uzyskania gładkich i dokładnych powierzchni – to jest mega ważne, na przykład w produkcji soczewek czy luster. Takie narzędzia bardzo często wykorzystuje się w precyzyjnych procesach frezowania. Chodzi o to, żeby zachować wysoką tolerancję wymiarową, bo każdy detal się liczy. W branży obróbczej standardy są naprawdę wysokie, więc używanie frezów garnkowych to dobry pomysł, bo ich konstrukcja i właściwości skrawne są na to przygotowane. Pamiętaj też, że odpowiednie ustawienie parametrów obróbczych, jak prędkość skrawania, wpływa na efektywność i jakość końcowego produktu.

Pytanie 6

Pokazana na rysunku soczewka jest

A. asferyczna.

B. ujemna dwuwklęsła.

C. dodatnia.

D. cylindryczna.

Soczewka przedstawiona na rysunku jest rzeczywiście soczewką ujemną dwuwklęsłą. Tego typu soczewki charakteryzują się tym, że obie ich powierzchnie są wklęsłe, co prowadzi do rozpraszania promieni świetlnych. W praktyce oznacza to, że soczewki te mają środek cieńszy niż brzegi, co jest kluczowym elementem ich konstrukcji. Ogniskowa soczewki ujemnej dwuwklęsłej jest ujemna, co oznacza, że skupia ona promienie świetlne w miejscu, które znajduje się po stronie przeciwnym do źródła światła. Tego rodzaju soczewki są powszechnie stosowane w korekcji krótkowzroczności, a także w niektórych instrumentach optycznych, takich jak mikroskopy czy teleskopy. Dobrze zaprojektowane soczewki ujemne są zgodne z normami optycznymi i wykorzystują zasady optyki geometrystycznej, co pozwala na uzyskanie wysokiej jakości obrazu. Warto zwrócić uwagę na to, że w zastosowaniach takich jak okulary dla krótkowidzów, soczewki dwuwklęsłe poprawiają widzenie, rozpraszając światło i umożliwiając lepsze widzenie obiektów odległych.

Pytanie 7

Która z wymienionych aberracji w układach optycznych prowadzi do zniekształcenia obrazu w formie beczki?

A. Sferyczna

B. Koma

C. Dystorsja

D. Astygmatyzm

Dystorsja to aberracja optyczna, która powoduje zniekształcenie obrazu w taki sposób, że jego kształt staje się podobny do beczki, zwanej również dystorsją beczkowatą. Ta aberracja występuje głównie w obiektywach szerokokątnych, gdzie promienie świetlne są zniekształcane w kierunku krawędzi obraz. W praktyce, dystorsja może mieć znaczący wpływ na zdjęcia architektoniczne, gdzie prostokątne kształty budynków mogą wydawać się zakrzywione, co utrudnia dokładne przedstawienie rzeczywistego wyglądu obiektu. Aby zminimalizować dystorsję, projektanci obiektywów często stosują techniki korekcyjne, takie jak wykorzystanie elementów asferycznych. Dystorsja jest również brana pod uwagę w standardach jakości optyki, takich jak ISO 12233, który określa metody pomiaru jakości obrazów w systemach optycznych. W obrębie fotografii i filmowania, zrozumienie i kontrola dystorsji są kluczowe dla uzyskania estetycznie poprawnych obrazów oraz przy zachowaniu proporcji i kształtów obiektów.

Pytanie 8

Luneta Keplera ma długość równą 120 mm. Jeżeli ogniskowa obiektywu wynosi 75 mm, to jaka jest ogniskowa okularu?

A. 15 mm

B. 45 mm

C. 75 mm

D. 60 mm

Odpowiedź 45 mm jest poprawna, ponieważ ogniskowa okularu w lunecie Keplera może być obliczona z wykorzystaniem wzoru: f = F - f_o, gdzie f to ogniskowa okularu, F to długość lunety, a f_o to ogniskowa obiektywu. W tym przypadku długość lunety wynosi 120 mm, a ogniskowa obiektywu to 75 mm. Podstawiając te wartości do wzoru, otrzymujemy: f = 120 mm - 75 mm = 45 mm. Ogniskowa okularu jest kluczowym parametrem, który wpływa na powiększenie lunety. W praktyce, odpowiednia dobór ogniskowej okularu pozwala na uzyskanie wyraźniejszego i bardziej szczegółowego obrazu obserwowanego obiektu. Dobrą praktyką jest również dostosowywanie ogniskowej okularu do charakterystyki obiektywu, co pozwala na uzyskanie optymalnego powiększenia w zależności od zastosowania, na przykład do obserwacji astronomicznych czy przyrodniczych.

Pytanie 9

Ostatnim krokiem regulacyjnym przy końcowym montażu lornetki pryzmatycznej jest

A. ustawienie pryzmatów

B. ustawienie równoległości osi lunetek

C. skompletowanie obiektywów

D. ustawienie zera dioptrii

Odpowiedź, która wskazuje na ustawienie równoległości osi lunetek jako ostatnią operację justerską w montażu końcowym lornetki pryzmatycznej, jest prawidłowa, ponieważ precyzyjne ustawienie osi lunetek jest kluczowe dla optymalnej jakości obrazu. Ustawienie równoległości osi lunetek zapewnia, że światło przechodzące przez soczewki jest odpowiednio kierowane do oka użytkownika, eliminując dystorsje i zapewniając prawidłowe widzenie. W praktyce, niewłaściwe ustawienie osi może prowadzić do problemów z ostrością, a także do zmęczenia oczu podczas dłuższego użytkowania. W branży optycznej, standardy producentów często zawierają procedury kalibracji, które obejmują tę operację jako jedną z kluczowych. Dodatkowo, dobrym podejściem jest regularne sprawdzanie stanu lornetek oraz ich ustawień w celu zapewnienia maksymalnej wydajności optycznej, co jest szczególnie istotne w zastosowaniach profesjonalnych, takich jak obserwacja astronomiczna czy ornitologiczna.

Pytanie 10

Aby zapobiec wypadnięciu soczewek z oprawki nie wykorzystuje się

A. sprężystego wspornika

B. zawalcowywania

C. pierścieni dociskowych

D. pierścieni sprężystych

Sprężysty wspornik nie jest standardowym elementem stosowanym do zabezpieczania soczewek w oprawach okularowych, co czyni go właściwą odpowiedzią w tym kontekście. W praktyce, sprężyste wsporniki mogą być używane w innych zastosowaniach inżynieryjnych, ale w przypadku okularów bardziej odpowiednie są inne metody mocowania, takie jak pierścienie dociskowe czy zawalcowywanie. Pierścienie dociskowe są powszechnie stosowane w montażu soczewek, ponieważ zapewniają stabilność i uniemożliwiają ich przypadkowe wypadanie. Zawalcowywanie natomiast polega na mechanicznym formowaniu krawędzi oprawy, co również skutecznie zabezpiecza soczewki. Wybór odpowiedniej metody zabezpieczenia soczewek jest kluczowy, aby zapewnić komfort użytkowania i trwałość okularów. Warto również zaznaczyć, że zgodnie z normami branżowymi, takich jak ISO 12870, projektanci okularów powinni dążyć do zastosowania rozwiązań, które nie tylko spełniają funkcje praktyczne, ale także poprawiają estetykę i ergonomię produktu.

Pytanie 11

Rysunek przedstawia mocowanie soczewki w oprawie za pomocą

A. zawijania.

B. pierścienia gwintowanego.

C. pierścienia sprężystego.

D. wklejania.

Zrozumienie mechaniki mocowania soczewek w oprawach jest kluczowe dla właściwego wyboru metody, dlatego warto przyjrzeć się niewłaściwym odpowiedziom. W przypadku wklejania, metoda ta ogranicza możliwość wymiany soczewek, co jest istotnym czynnikiem dla osób, które mogą potrzebować różnych soczewek w zależności od sytuacji. Ponadto, użycie kleju może wpływać na właściwości optyczne soczewek, co jest niezgodne z normami jakości. Pierścień sprężysty z kolei, choć może wydawać się praktycznym rozwiązaniem, nie zapewnia stabilności, ponieważ siła sprężystości może nie wystarczyć, aby trwale utrzymać soczewkę w odpowiednim miejscu. Takie podejście nie uwzględnia również specyfiki materiałów używanych do produkcji soczewek i opraw, co może prowadzić do uszkodzenia obu elementów. Zastosowanie pierścienia gwintowanego, mimo że jest stosowane w niektórych aplikacjach, w kontekście mocowania soczewek w okularach nie jest odpowiednie. Gwinty mogą się z czasem luzować, co naraża soczewkę na wypadnięcie. Zatem kluczowym błędem myślowym jest utożsamianie tych technik z efektywnością i bezpieczeństwem, co w praktyce może prowadzić do poważnych problemów zdrowotnych oraz funkcjonalnych. Zrozumienie powyższych aspektów pozwala na lepsze podejmowanie decyzji przy wyborze odpowiednich metod mocowania soczewek.

Pytanie 12

Który frez należy zastosować do obróbki szklanych powierzchni sferycznych?

A. B.

B. C.

C. D.

D. A.

Wybór innego freza niż D może prowadzić do wielu problemów związanych z jakością obróbki. Frezy, które nie są zaprojektowane do obróbki szkła, mogą spowodować zarysowania, pęknięcia, a nawet całkowite zniszczenie obrabianego przedmiotu. Na przykład, frezy z żelaza czy stali mają zbyt agresywne ostrza, co uniemożliwia precyzyjne cięcie delikatnych materiałów. Często mylone jest pojęcie uniwersalności narzędzi z ich efektywnością w obróbce materiałów o specyficznych właściwościach, takich jak szkło. W rzeczywistości, brak odpowiedniego narzędzia może prowadzić do zwiększonego ryzyka uszkodzenia nie tylko materiału, ale i samego urządzenia obróbczo-wydajnego. W przypadku szkła, które jest materiałem kruchym, zastosowanie niewłaściwego narzędzia nie tylko obniża jakość obróbki, ale także zwiększa koszty związane z naprawą lub wymianą uszkodzonych elementów. Przykłady takich błędów to niewłaściwe ustawienie parametrów obróbczych lub wybór narzędzia, które nie uwzględnia specyfiki obrabianego materiału. Właściwe podejście do obróbki szkła wymaga zrozumienia jego właściwości oraz zastosowania narzędzi stworzonych specjalnie do tego celu.

Pytanie 13

Która z wymienionych aberracji w obiektywach fotograficznych prowadzi do tworzenia kolorowych pierścieni na zdjęciach?

A. Chromatyczna

B. Sferyczna

C. Astygmatyzm

D. Koma

Odpowiedź 'Chromatyczna' jest poprawna, ponieważ aberracja chromatyczna jest efektem optycznym, który występuje, gdy różne długości fal światła (np. czerwony, zielony, niebieski) są ogniskowane w różnych punktach. W praktyce prowadzi to do powstawania kolorowych krążków wokół wyraźnych konturów obiektów na zdjęciach, co jest szczególnie zauważalne w przypadku kontrastowych scen. Aberracja chromatyczna jest często problemem w tanich obiektywach, dlatego profesjonaliści często wybierają obiektywy o lepszej konstrukcji optycznej lub te z dodatkowymi elementami, które minimalizują ten efekt, jak soczewki asferyczne czy ED (extra-low dispersion). Dobrą praktyką jest również korzystanie z filtrów, które mogą pomóc w poprawie jakości obrazu. Ponadto, nowoczesne aparaty często posiadają funkcje korekcji aberracji chromatycznej, które można aktywować w menu ustawień. Wiedza o aberracjach jest kluczowa dla każdego fotografa, który pragnie uzyskać jak najlepsze rezultaty w swojej pracy.

Pytanie 14

Przyrządami optycznymi, w których brak gwintowych połączeń ruchomych, są

A. lunety geodezyjne

B. lupy zegarmistrzowskie

C. mikroskopy biologiczne

D. mikroskopy warsztatowe

Lupy zegarmistrzowskie to przyrządy optyczne, które nie korzystają z gwintowych połączeń ruchowych, co sprawia, że są one bardziej kompaktowe i łatwe w obsłudze. Ich konstrukcja opiera się na prostych elementach optycznych, co czyni je idealnymi do precyzyjnych zadań w zegarmistrzostwie, gdzie wymagana jest wysoka dokładność i możliwość szybkiej regulacji ogniskowej. Lupy te są często wykorzystywane do inspekcji detalicznych elementów zegarków, a ich ergonomiczny design pozwala na długotrwałe użytkowanie bez zmęczenia wzroku. W odróżnieniu od mikroskopów biologicznych czy lunet geodezyjnych, które wymagają skomplikowanych systemów ruchomych do regulacji obrazu, lupy zegarmistrzowskie oferują bezpośredni, ale skuteczny sposób na powiększenie obrazu, co jest niezbędne w precyzyjnych pracach montażowych. Standardy użytkowania tych przyrządów opierają się na zasadach ergonomii oraz efektywności w pracy, co czyni je niezbędnym narzędziem w branży zegarmistrzowskiej.

Pytanie 15

Który element lornetki pryzmatycznej jest odpowiedzialny za zmianę orientacji obrazu?

A. Zespół okularów.

B. Zespół soczewek.

C. Pryzmatyczny układ odwracający.

D. Układ napędu centralnego.

Pryzmatyczny układ odwracający w lornetce pryzmatycznej odgrywa kluczową rolę w skręcaniu obrazu, co jest istotne dla poprawnego postrzegania otoczenia. Głównym zadaniem tego układu jest odwrócenie obrazu, który został odwrócony przez obiektywy lornetki, i skierowanie go w odpowiednią stronę. Dzięki temu użytkownik widzi obraz w naturalnej orientacji, co jest niezbędne do prawidłowego rozpoznawania obiektów w terenie. W praktyce, zastosowanie pryzmatycznego układu odwracającego pozwala na kompaktyfikację konstrukcji lornetek, co z kolei ułatwia ich transport i użytkowanie w różnych warunkach. Dodatkowo, dobrej jakości pryzmaty wykonane z wysokiej klasy szkła, jak BaK-4, minimalizują straty światła i poprawiają kontrast oraz jasność obrazu. Wybór odpowiedniego układu pryzmatycznego jest zgodny z najlepszymi praktykami branżowymi, co prowadzi do wysokiej jakości wizji, co jest szczególnie cenione w zastosowaniach takich jak obserwacja przyrody, astronomia czy poprawa komfortu podczas długotrwałego użytkowania.

Pytanie 16

W trakcie finalnego montażu pryzmatycznej lornetki konieczne jest dostosowanie

A. paracentryczności

B. parafokalności

C. skrewcenia obrazu

D. apertury numerycznej

Skręcenie obrazu jest kluczowym procesem podczas montażu końcowego lornetki pryzmatycznej, ponieważ zapewnia prawidłowe ustawienie pryzmatów w celu uzyskania wyraźnego i spójnego obrazu. W przypadku lornetek pryzmatycznych, obraz z obiektywu jest przekazywany przez pryzmat, który zmienia jego orientację. Aby użytkownik mógł wygodnie korzystać z lornetki, należy upewnić się, że obraz jest odpowiednio skręcony, tak aby nie był odwrócony ani zniekształcony. Praktyczne zastosowanie tego procesu można dostrzec w profesjonalnych zastosowaniach optycznych, takich jak astronomia czy ornitologia, gdzie precyzyjne obrazy są kluczowe. W standardach branżowych, takich jak wytyczne dotyczące produkcji optyki, skręcenie obrazu jest często wymieniane jako krytyczny krok w kalibracji i testowaniu instrumentów optycznych, co podkreśla jego znaczenie w zapewnieniu jakości i funkcjonalności lornetek. Poprawne wykonanie tego kroku zwiększa komfort użytkowania, pozwala na lepsze obserwacje oraz umożliwia efektywne wykorzystanie sprzętu w terenie.

Pytanie 17

W urządzeniach optycznych na panewkach prostych łożysk ślizgowych nie wykorzystuje się

A. mosiądzu

B. stopów aluminium

C. materiałów syntetycznych

D. brązu

Stopy aluminium nie są zalecane do stosowania w panewkach prostych łożysk ślizgowych w przyrządach optycznych ze względu na ich właściwości mechaniczne i tribologiczne. Aluminium, mimo że jest lekkim materiałem, ma ograniczoną odporność na zużycie i ścieranie w porównaniu do bardziej tradycyjnych materiałów, takich jak mosiądz czy brąz. Dla aplikacji optycznych, gdzie precyzja i stabilność są kluczowe, stosuje się materiały o wysokiej twardości i niskim współczynniku tarcia. Przykładem mogą być łożyska wykonane z brązu, które charakteryzują się lepszymi właściwościami smarnymi i dłuższą żywotnością. Ponadto, materiały te są zgodne z normami ISO dotyczącymi materiałów do zastosowań w precyzyjnej mechanice. Dlatego w kontekście zastosowań optycznych, lepszym wyborem są mosiężne lub brązowe panewki, które zapewniają długotrwałą wydajność oraz minimalizują ryzyko uszkodzeń sprzętu optycznego.

Pytanie 18

Z którego wzoru należy skorzystać do obliczenia powiększenia lupy?

A. \( \gamma = -\frac{d}{d'} \)

B. \( G = -\frac{\Delta}{f_{ob}} \cdot \frac{250}{f_{ok}} \)

C. \( G = \frac{250}{f} \)

D. \( \beta = -\frac{y'}{y} \)

Wzór G = 250/f to absolutna podstawa, jeśli chodzi o obliczanie powiększenia lupy. Ten zapis mówi, że powiększenie lupy zależy bezpośrednio od jej ogniskowej f, wyrażonej w milimetrach. Liczba 250 w liczniku nie jest przypadkowa – to konwencjonalna odległość dobrego widzenia ludzkiego oka, przyjęta dla dorosłego człowieka (250 mm). W praktyce, im krótsza ogniskowa lupy, tym większe powiększenie, bo światło mocniej się załamuje. Bardzo praktyczne, bo np. szukając przyrządu do precyzyjnego przeglądania detali, wystarczy spojrzeć na ogniskową, a zaraz wiadomo, czego się spodziewać. Ten wzór używany jest od lat w optyce i chyba każdy, kto miał do czynienia z projektowaniem prostych układów powiększających (np. w elektronice, jubilerstwie) z niego korzystał. Z mojego doświadczenia wynika, że stosowanie tego wzoru ułatwia nie tylko szybkie wyliczenia, ale też porównywanie różnych lup pod kątem praktycznym. Przy okazji warto wiedzieć, że dla innych przyrządów optycznych, np. mikroskopów złożonych, stosuje się bardziej złożone wzory, ale do podstawowych zadań z lupą – zawsze ten. Takie proste narzędzia jak lupa są wszędzie tam, gdzie potrzeba szybkiego powiększenia obrazu bez większego kombinowania z optyką.

Pytanie 19

Który klucz stosowany do montażu i demontażu zespołów optycznych jest przedstawiony na rysunku?

A. Hakowy.

B. Płaski.

C. Nasadowy.

D. Oczkowy.

Klucz hakowy jest specjalistycznym narzędziem, którego kształt i konstrukcja zostały zaprojektowane z myślą o precyzyjnym montażu oraz demontażu zespołów optycznych, takich jak obiektywy czy pierścienie zębate. Jego charakterystyczna forma umożliwia pewne uchwycenie elementów z rowkami, co pozwala na zastosowanie odpowiedniego momentu obrotowego podczas pracy. W praktyce, klucz hakowy jest szeroko stosowany w różnych dziedzinach, w tym w fotografii, astronomii oraz w technologii optycznej, gdzie wymagana jest precyzja. Dzięki niemu można skutecznie wymieniać obiektywy w aparatach fotograficznych bez ryzyka ich uszkodzenia. Klucz hakowy zgodny jest z najlepszymi praktykami w obszarze serwisowania sprzętu optycznego, co podkreśla jego znaczenie w zapewnieniu jakości i długości użytkowania sprzętu. Warto pamiętać, że odpowiednie narzędzia, takie jak klucz hakowy, są kluczowe dla zachowania integralności delikatnych komponentów optycznych.

Pytanie 20

Aby zmierzyć przepuszczalność w szkle optycznym, należy użyć

A. goniometr.

B. spektometr.

C. fotometr.

D. refraktometr.

Fotometr to urządzenie, które mierzy intensywność światła oraz analizuje jego właściwości. W kontekście sprawdzania przepuszczalności szkła optycznego, fotometr odgrywa kluczową rolę, gdyż pozwala na dokładne oceny, ile światła przechodzi przez dany materiał. Oprócz pomiaru intensywności światła, fotometr może także dostarczać informacji o absorbancji i transmitancji, co jest niezbędne w analizie jakości szkła optycznego wykorzystywanego w różnych dziedzinach, od optyki po przemysł optyczny. W praktyce, fotometr używany jest na przykład w laboratoriach zajmujących się kontrolą jakości, gdzie sprawdza się, czy szkło spełnia określone normy przepuszczalności. Zgodnie z międzynarodowymi standardami, takimi jak ISO 9050, fotometria jest uznawana za jedną z podstawowych metod oceny optycznych właściwości materiałów. Dzięki zastosowaniu takiego urządzenia, możliwe jest zapewnienie, że szkło optyczne nie tylko spełnia wymagania techniczne, ale również odpowiada oczekiwaniom użytkowników w zakresie jakości i wydajności.

Pytanie 21

W przypadku połączeń stałych oraz ruchomych przyrządów precyzyjnych nie powinno się używać uszczelek z

A. filcu

B. gumy

C. teflonu

D. silikonu

Stosowanie gumy, filcu czy teflonu jako materiałów uszczelniających w połączeniach stałych i ruchowych może wydawać się na pierwszy rzut oka rozsądnym rozwiązaniem, jednak każdy z tych materiałów ma swoje ograniczenia, które mogą wpływać na ogólną funkcjonalność i niezawodność przyrządów precyzyjnych. Guma, mimo że jest elastyczna i dobrze tłumi drgania, może z czasem tracić swoje właściwości fizyczne. W wysokich temperaturach i w obecności niektórych chemikaliów, guma staje się krucha i łamliwa, co prowadzi do nieszczelności. Filc z kolei, ze względu na swoją porowatą strukturę, może gromadzić zanieczyszczenia i wilgoć, co nie tylko osłabia uszczelnienie, ale także może prowadzić do awarii mechanicznych w urządzeniach wrażliwych na zanieczyszczenia. Teflon, chociaż jest odporny na wiele chemikaliów i ma doskonałe właściwości ślizgowe, może być zbyt cienki w niektórych zastosowaniach, co również podważa jego skuteczność jako materiału uszczelniającego. W kontekście precyzyjnych urządzeń, kluczowe jest zrozumienie, że wybór materiału uszczelniającego powinien być oparty na analizie specyficznych warunków pracy oraz wymagań technicznych. W praktyce inżynierskiej niewłaściwy wybór materiału może prowadzić do katastrofalnych skutków, takich jak awarie sprzętu, błędne wyniki pomiarów czy nawet zagrożenie dla bezpieczeństwa użytkowników.

Pytanie 22

Po wstępnej obróbce ręczne szlifowanie krawędzi soczewki dwuwypukłej można przeprowadzić przy użyciu

A. czaszy

B. ściernicy diamentowej

C. grzyba

D. ściernicy korundowej

Czasza to świetne narzędzie do ręcznego szlifowania soczewek dwuwypukłych. Dzięki swojej konstrukcji i przeznaczeniu, naprawdę dobrze sprawdza się w tej roli. Zazwyczaj czasze są robione z materiałów, które mają odpowiednią twardość i elastyczność, przez co można precyzyjnie dopasować kształt soczewki. To ważne, bo gładka powierzchnia robi wielką różnicę. W laboratoriach optycznych często używa się czasz do formowania i wygładzania krawędzi soczewek. To kluczowe dla jakości, bo dobrze wypolerowana soczewka ma lepsze właściwości optyczne. A, jak się używa past polerskich w połączeniu z czaszami, to efekty są naprawdę imponujące. Wiem, że dbałość o detale w procesie obróbki jest zgodna z najlepszymi praktykami branżowymi i tak naprawdę musi być przestrzegana, aby spełnić normy jakości ISO. Wydaje mi się, że dobrze dobrana metoda obróbcza może zdziałać cuda dla optyki soczewek.

Pytanie 23

Jaki proces technologiczny stosuje się przy wygładzaniu powierzchni szklanych soczewek?

A. Polerowanie

B. Hartowanie

C. Galwanizowanie

D. Anodowanie

Polerowanie to kluczowy proces technologiczny stosowany przy wygładzaniu powierzchni szklanych soczewek. Proces ten polega na usuwaniu mikroskopijnych nierówności z powierzchni szkła, co poprawia jego klarowność i optyczne właściwości. W praktyce, polerowanie odbywa się przy użyciu specjalnych past polerskich oraz narzędzi, które delikatnie ścierają powierzchnię szkła, pozwalając uzyskać niezwykle gładką powierzchnię. Jest to niezbędne dla soczewek optycznych, ponieważ wpływa na jakość obrazu i zmniejsza zniekształcenia optyczne. Dobre praktyki w tej dziedzinie obejmują stosowanie odpowiednich materiałów polerskich, jak np. tlenek ceru, oraz utrzymanie odpowiednich parametrów procesu, takich jak temperatura i czas polerowania. Właściwie przeprowadzone polerowanie zapewnia doskonałe właściwości optyczne soczewek, co jest kluczowe w produkcji zaawansowanych układów optycznych. W praktyce polerowanie jest stosowane w wielu branżach, od optyki precyzyjnej po przemysł samochodowy, wszędzie tam, gdzie wymagana jest idealnie gładka powierzchnia szkła.

Pytanie 24

Który okular powinien być zainstalowany w naprawianym mikroskopie szkolnym z dwuokularową nasadką o powiększeniu 1^X, jeśli obiektyw ma powiększenie 80^X, a mikroskop powinien oferować powiększenie 400^X?

A. 5X

B. 10X

C. 15X

D. 40X

Aby obliczyć wymagane powiększenie okularu w mikroskopie, należy zastosować wzór: powiększenie całkowite = powiększenie obiektywu × powiększenie okularu. W tym przypadku, powiększenie całkowite wynosi 400X, a powiększenie obiektywu to 80X. Aby znaleźć powiększenie okularu, możemy przekształcić wzór: powiększenie okularu = powiększenie całkowite / powiększenie obiektywu. Podstawiając wartości: powiększenie okularu = 400X / 80X, co daje nam wynik 5X. Użycie okularu o powiększeniu 5X jest standardem w wielu mikroskopach szkolnych, co zapewnia odpowiednie powiększenie przy jednoczesnym zachowaniu dobrego poziomu komfortu podczas obserwacji. Przykładem zastosowania mikroskopu z takim zestawieniem powiększeń może być badanie komórek roślinnych, gdzie detale strukturalne są dobrze widoczne przy zachowaniu odpowiedniej skali obrazu.

Pytanie 25

Jaką wartość ma ogniskowa okularu, jeśli ogniskowa obiektywu wynosi 150 mm, a długość lunety Galileusza to 100 mm?

A. -100 mm

B. +50 mm

C. -50 mm

D. +100 mm

Poprawna odpowiedź wynosi -50 mm, co oznacza, że ogniskowa okularu w lunecie Galileusza jest ujemna. W przypadku układów optycznych, takich jak lunety Galileusza, obiektyw skupia promienie świetlne, natomiast okular działa jako soczewka, która umożliwia obserwację powiększonego obrazu. Ogniskowa okularu jest wyliczana przy użyciu wzoru: ogniskowa lunety (długość lunety) minus ogniskowa obiektywu. W tym przypadku, długość lunety wynosi 100 mm, natomiast ogniskowa obiektywu wynosi 150 mm, co daje: 100 mm - 150 mm = -50 mm. Należy podkreślić, że lunety Galileusza mają charakterystyczną konstrukcję, która pozwala na uzyskanie prostego obrazu, a ich zastosowanie obejmuje zarówno astronomię, jak i obserwację przyrody. Zrozumienie zasad działania lunet jest kluczowe dla osób zajmujących się optyką oraz dla entuzjastów astronomii.

Pytanie 26

Grubość soczewki wynosi 8,90+0,02. Który z wymiarów soczewki nie mieści się w ustalonych granicach tolerancji? −0,01

A. 8,90 mm

B. 8,88 mm

C. 8,89 mm

D. 8,92 mm

Odpowiedź 8,88 mm jest prawidłowa, ponieważ mieści się poza dopuszczalnymi granicami tolerancji określonymi przez wartość grubości soczewki wynoszącą 8,90 mm z tolerancją ±0,02 mm. Oznacza to, że akceptowane wartości grubości soczewki mieszczą się w zakresie od 8,88 mm do 8,92 mm. Odpowiedź 8,88 mm jest na dolnej granicy tolerancji, co oznacza, że jest minimalną wartością, która jeszcze mieści się w zatwierdzonym zakresie. W praktyce, takie precyzyjne określenie tolerancji jest kluczowe w produkcji soczewek, ponieważ niewłaściwe wymiary mogą prowadzić do problemów z jakością optyczną i dopasowaniem soczewek do opraw. Na przykład, w przemyśle optycznym szczegółowe specyfikacje grubości soczewek są niezbędne dla zapewnienia komfortu noszenia oraz jakości widzenia. Zastosowanie dobrej praktyki w pomiarach oraz kontrola jakości są fundamentalne dla zapewnienia zgodności produktów z przyjętymi standardami branżowymi.

Pytanie 27

W przypadku materiałów używanych w elementach optycznych, symbol litery νd odnosi się do

A. dyspersji kątowej

B. współczynnika dyspersji

C. dyspersji średniej

D. współczynnika załamania

Wybranie odpowiedzi, która nie odnosi się do współczynnika dyspersji, może prowadzić do nieporozumień w zrozumieniu podstawowych zasad optyki. Dyspersja kątowa odnosi się do zjawiska, w którym różne długości fal światła są rozpraszane pod różnymi kątami, co jest skutkiem dyspersji, ale nie jest tym samym co współczynnik dyspersji. Z kolei współczynnik załamania, chociaż zwiąże się z zachowaniem światła w materiałach, nie zawiera informacji o tym, jak zmienia się załamanie w zależności od długości fali. Dyspersja średnia natomiast, pomimo swego nazewnictwa, nie jest standardową terminologią w optyce i nie ma bezpośredniego odniesienia do konkretnego współczynnika. Generalnie, wybór odpowiedzi nieprawidłowej może wynikać z pomieszania pojęć lub niedostatecznej znajomości podstawowych terminów optycznych. Ważne jest, aby zrozumieć, że w optyce precyzyjne definiowanie i różnicowanie terminów jest kluczowe dla skutecznego projektowania i analizy materiałów optycznych. Błędy w tym zakresie mogą prowadzić do nieefektywnych rozwiązań, a tym samym do nieprawidłowego działania całych systemów optycznych, co jest niezgodne z najlepszymi praktykami w tej dziedzinie.

Pytanie 28

Przedstawione na rysunku narzędzie skrawające służy do wykonywania operacji

A. szlifowania.

B. wiercenia.

C. frezowania.

D. toczenia.

Analizując pozostałe odpowiedzi, można zauważyć, że każda z nich odnosi się do różnych technik obróbczych, które są z natury odrębne od frezowania. Wiercenie to proces skrawania, który polega na tworzeniu otworów w materiale za pomocą wiertła. Wiertła mają jedno lub więcej ostrzy i są projektowane do pracy w osi pionowej. Odpowiedzi sugerujące wiercenie są błędne, ponieważ narzędzie skrawające na zdjęciu nie ma charakterystycznych cech wiertła, takich jak stożkowaty kształt czy spiralne nacięcia. Szlifowanie, z drugiej strony, to proces, który polega na usuwaniu materiału poprzez tarcie z użyciem narzędzi ściernych, takich jak tarcze szlifierskie. Narzędzie na zdjęciu nie jest przystosowane do takiego działania, ponieważ nie ma właściwości szlifujących. Toczenie to technika obróbcza, która również różni się od frezowania, gdyż polega na obracaniu materiału wokół własnej osi przy użyciu narzędzia skrawającego. Narzędzie na zdjęciu nie jest narzędziem toczenia, co potwierdza, że to odpowiedź jest niewłaściwa. Każda z tych technik ma swoje specyficzne zastosowania oraz narzędzia, które są zaprojektowane do spełniania określonych wymagań technologicznych. Zrozumienie różnic między tymi procesami jest kluczowe dla właściwego doboru narzędzi oraz technik w obróbce skrawaniem, co jest fundamentem efektywnej produkcji w przemyśle.

Pytanie 29

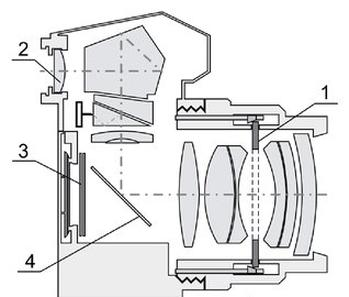

W pokazanym na rysunku aparacie fotograficznym numerem 4 oznaczono

A. lustro.

B. celownik.

C. migawkę.

D. przysłonę.

Lustro w aparacie fotograficznym, oznaczone numerem 4 na rysunku, pełni kluczową rolę w mechanizmie lustrzanki. Jego głównym zadaniem jest odbicie światła przechodzącego przez obiektyw do wizjera, co pozwala fotografowi na dokładne kadrowanie obrazów. W momencie, gdy naciskamy spust migawki, lustro unosi się, umożliwiając światłu dotarcie do matrycy lub filmu. To rozwiązanie jest zgodne z najlepszymi praktykami w dziedzinie fotografii, szczególnie w lustrzankach jednoobiektywowych, które zapewniają użytkownikom realistyczne odwzorowanie tego, co zostanie uchwycone na zdjęciu. Umożliwia to lepsze zrozumienie perspektywy oraz głębi ostrości. Warto również dodać, że technologia lustra jest szeroko stosowana w profesjonalnej fotografii, co podkreśla jej znaczenie dla uzyskania wysokiej jakości obrazów.

Pytanie 30

Kąt teoretyczny zdolności rozdzielczej w diafragmach kołowych określony jest jako

A. kwadrat stosunku średnic źrenicy wyjściowej do wejściowej \( \left(\frac{d'}{d_o}\right)^2 \)

B. stosunek średnic źrenicy wejściowej do wyjściowej \( \frac{d_o}{d'} \)

C. stosunek ogniskowych obiektywu do okularu \( \frac{f_{ob}}{f_{ok}} \)

D. iloraz \( 140'' \) do średnicy źrenicy wejściowej lunety \( \frac{140''}{d_o} \)

Każda z nieprawidłowych odpowiedzi może wynikać z mylnych interpretacji pojęć związanych z rozdzielczością optyczną. Wiele osób może mylnie przyjąć, że kąt rozdzielczy zależy tylko od konstrukcji optycznej i nie uwzględnia wpływu długości fali. Takie podejście nie tylko pomija kluczowe aspekty fizyki falowej, ale także ignoruje fundamentalne zasady, które rządzą zdolnością do rozróżniania obiektów. Istotnym błędem jest także przyjęcie, że wszelkie zmiany w średnicy apertury mają liniowy wpływ na kąt rozdzielczy, co jest niezgodne z rzeczywistością. W rzeczywistości, relacja ta jest nieliniowa i wymaga znajomości zaawansowanych wzorów matematycznych. Dla przykładu, w przypadku niewłaściwego użycia wzorów, można zakładać, że większa średnica apertury zawsze gwarantuje lepszą rozdzielczość, co nie jest prawdą, jeśli nie uwzględnimy długości fali. Takie błędne przekonania mogą prowadzić do niewłaściwych decyzji inżynieryjnych w projektowaniu urządzeń optycznych, co może mieć daleko idące skutki w praktycznych zastosowaniach, takich jak badania astronomiczne czy medyczne, gdzie precyzja jest kluczowym czynnikiem w uzyskiwaniu rzetelnych wyników.

Pytanie 31

W trakcie finalnego montażu lornetki nie dokonuje się

A. skręcenia obrazu

B. paracentryczności

C. różnicy powiększeń

D. nierównoległości osi

W kontekście montażu końcowego lornetki, paracentryczność odnosi się do właściwego ustawienia osi optycznych układów soczewek, co jest kluczowe dla uzyskania prawidłowego obrazu. W procesie produkcji, lornetki są projektowane tak, aby osiągnąć idealne ustawienie, które pozwala na obserwację w punktach centralnych z jak najmniejszymi zniekształceniami. Ustawienie paracentryczności polega na precyzyjnym dostosowaniu osi optycznych soczewek, co znacząco wpływa na jakość obrazu oraz komfort użytkowania. Przykładowo, lornetki przeznaczone do obserwacji astronomicznych wymagają szczególnie wysokiego poziomu paracentryczności, aby zminimalizować aberracje optyczne. W standardach branżowych, takich jak ISO 14132-1, akcentuje się znaczenie paracentryczności w kontekście użyteczności instrumentów optycznych, co potwierdza jej fundamentalną rolę w montażu lornetek. Warto podkreślić, że niewłaściwe ustawienie paracentryczności może prowadzić do widocznych wad obrazu, co jest niezwykle niepożądane w profesjonalnych zastosowaniach.

Pytanie 32

Oprawy do mocowania soczewek przez owinięcie wykonuje się

A. z mosiądzu

B. z cynku

C. z brązu

D. ze stali

Cynk, brąz oraz stal są materiałami, które nie spełniają odpowiednich wymagań technologicznych dla produkcji opraw do mocowania soczewek. Cynk, będący metalem o niskiej twardości, nie nadaje się do zastosowań, które wymagają wysokiej wytrzymałości i odporności na uszkodzenia mechaniczne. Jego słabe właściwości mechaniczne sprawiają, że może ulegać deformacjom i uszkodzeniom w trakcie użytkowania, co jest nieakceptowalne w precyzyjnych aplikacjach optycznych. Brąz, choć jest stopem miedzi i cyny, nie jest tak powszechnie stosowany w produkcji opraw mocujących ze względu na wyższy koszt oraz mniejszą plastyczność w porównaniu do mosiądzu. Ponadto, może mieć gorsze właściwości mechaniczne w kontekście długotrwałego użytkowania. Stal, z drugiej strony, ma tendencję do korodowania, jeśli nie jest odpowiednio zabezpieczona, co prowadzi do problemów z trwałością i estetyką elementów. Dodatkowo, stal jest znacznie cięższa, co w kontekście optyki może wpływać na komfort użytkowania. Zatem wybór materiału do produkcji opraw do mocowania soczewek powinien opierać się na jego właściwościach mechanicznych, odporności na korozję oraz właściwościach estetycznych, co czyni mosiądz najlepszym wyborem.

Pytanie 33

Jakie urządzenie można wykorzystać do zmierzenia pola widzenia lunet?

A. lunetkę wychylną

B. lunetę autokolimacyjną

C. dynametr Czapskiego

D. kolimator szerokokątny

Luneta autokolimacyjna, dynametr Czapskiego oraz lunetka wychylna są narzędziami o odmiennych zastosowaniach, które nie nadają się do pomiaru pola widzenia lunet. Luneta autokolimacyjna jest używana do pomiarów kątów i odległości w geodezji, gdzie kluczowe jest uzyskanie precyzyjnego pomiaru w pionie oraz poziomie, a nie określenie pola widzenia. Jej działanie opiera się na zasadzie autokolimacji, co nie znajduje zastosowania w kontekście pomiarów optycznych. Dynametr Czapskiego to urządzenie stosowane do pomiaru wartości sił działających na obiekt, a nie do analizy pola widzenia. W praktyce mylone są jego możliwości z pomiarami optycznymi, co prowadzi do błędnych wniosków. Z kolei lunetka wychylna służy do obserwacji i pomiarów przy użyciu kątomierzy, ale nie zapewnia odpowiednich parametrów do pomiaru pola widzenia lunet. Kluczowym błędem myślowym jest mylenie funkcji tych narzędzi oraz nieodpowiednie dobieranie ich do specyficznych zadań pomiarowych. W kontekście pomiarów optycznych ważne jest, aby korzystać z narzędzi zaprojektowanych z myślą o konkretnych zastosowaniach, co zapewnia dokładność i rzetelność wyników.

Pytanie 34

W naprawianym mikroskopie zastosowane są obiektywy o powiększeniach 10x, 40x oraz 80x, a także okulary o powiększeniach 5x lub 10x. Jaki obiektyw należy dodać, aby mikroskop osiągnął powiększenie 1000x?

A. 60x

B. 100x

C. 5x

D. 20x

Aby uzyskać powiększenie mikroskopu wynoszące 1000x, konieczne jest odpowiednie połączenie powiększenia obiektywu oraz okularu. W tym przypadku, korzystając z obiektywu o powiększeniu 100x i okularu o powiększeniu 10x, otrzymujemy całkowite powiększenie równające się 1000x (100x * 10x = 1000x). To podejście jest zgodne z zasadami optyki, które definiują, że całkowite powiększenie mikroskopu to iloczyn powiększenia obiektywu i okulary. Przykład zastosowania: w biologii, aby szczegółowo badać struktury komórkowe czy mikroorganizmy, używa się mikroskopów z odpowiednimi kombinacjami powiększenia. Dobrze dobrane powiększenie jest kluczowe dla uzyskania wyraźnych obrazów i precyzyjnych obserwacji w badaniach laboratoryjnych, co jest istotne w standardach laboratoryjnych takich jak ISO 15189, dotyczących jakości wyników w medycynie laboratoryjnej.

Pytanie 35

Wybór obiektywów do lornetki powinien być realizowany z precyzją do 0,5% w odniesieniu do

A. grubości

B. średnic

C. promieni

D. ogniskowych

Odpowiedź dotycząca ogniskowych jest poprawna, ponieważ w kontekście obiektywów do lornetek kluczowym parametrem, który wpływa na jakość obrazu i powiększenie, jest ogniskowa. Ogniskowa obiektywu określa zdolność do zbierania światła oraz pole widzenia, co jest niezwykle istotne w przypadku optyki. Przykładowo, lornetki o różnej ogniskowej nadają się do różnych zastosowań, takich jak obserwacja ptaków, turystyka czy astronomia. W branży optycznej przyjmuje się, że precyzyjny dobór ogniskowej z dokładnością do 0,5% wpływa na jakość obrazu oraz komfort użytkowania. Dzięki temu możliwe jest uzyskanie ostrzejszego i bardziej klarownego widoku, co jest kluczowe zwłaszcza w warunkach słabego oświetlenia. Praktyczne zastosowanie tej wiedzy pozwala na dobór odpowiedniego sprzętu do specyficznych potrzeb użytkowników oraz poprawę ich doświadczeń w zakresie obserwacji. Warto również dodać, że standardy jakości obiektywów, takie jak te ustalane przez ISO, podkreślają znaczenie odpowiednich parametrów ogniskowych w konstrukcji optyki.

Pytanie 36

W jaki sposób zamocowano zespół soczewek ocznika w przedstawionym na rysunku okularze mikroskopowym?

A. Metodą zawalcowywania.

B. Płytkami sprężystymi.

C. Pierścieniem gwintowym.

D. Pierścieniem sprężystym.

Zespół soczewek ocznika zamocowany pierścieniem gwintowym jest rozwiązaniem powszechnie stosowanym w konstrukcji okularów mikroskopowych. Gwintowanie umożliwia stabilne i precyzyjne osadzenie soczewek, co jest kluczowe dla uzyskania wysokiej jakości obrazu. Tego rodzaju mocowanie pozwala na łatwą regulację pozycji soczewek, co jest niezbędne w przypadku mikroskopów, gdzie niewielkie zmiany w odległości między soczewkami mogą znacząco wpływać na ostrość i kontrast obrazu. Pierścienie gwintowe są również trwałe i odporne na wibracje oraz inne czynniki zewnętrzne, co zapewnia długotrwałe użytkowanie sprzętu. W praktyce, zastosowanie pierścienia gwintowego w budowie okularów mikroskopowych jest zgodne z normami branżowymi, które nakładają wymagania na stabilność i niezawodność konstrukcji optycznych. Taki sposób mocowania jest także korzystny w sytuacjach serwisowych, umożliwiając łatwą demontaż i konserwację elementów optycznych.

Pytanie 37

Przedstawiony na rysunku obraz prążków interferencyjnych określa powierzchnię płaską

A. niesymetryczną.

B. prostopadłą.

C. z rysą.

D. z załamanymi brzegami.

Odpowiedź "z załamanymi brzegami" jest poprawna, ponieważ prążki interferencyjne na przedstawionym rysunku ukazują zakrzywienie, które jest charakterystyczne dla powierzchni o nieregularnych brzegach. W przypadku idealnie płaskiej powierzchni, prążki te byłyby równoległe oraz równoodległe. Przykładem zastosowania tej wiedzy jest analiza jakości powierzchni w procesach optycznych, na przykład w produkcji soczewek lub luster. W takich przypadkach, załamane brzegi mogą wpływać na jakość i kierunek odbicia światła, co jest kluczowe dla efektywności optycznych urządzeń. W standardach branżowych, jak ISO 10110, opisano metody pomiaru jakości powierzchni optycznych, co odnosi się do zagadnień związanych z interferencją światła. Wiedza o załamanych brzegach jest również istotna w kontekście projektowania systemów optycznych, gdzie precyzyjne odwzorowanie obrazów wymaga kontroli nad kształtem i gładkością powierzchni.

Pytanie 38

Średnica soczewki wynosi ∅65,25^+0,02_−0,04. Który z podanych wymiarów średnicy soczewki nie znajduje się w ustalonych granicach tolerancji?

A. 65,23 mm

B. 65,29 mm

C. 65,21 mm

D. 65,27 mm

Odpowiedź 65,29 mm jest prawidłowa, ponieważ przekracza ustaloną tolerancję średnicy soczewki, która wynosi od 65,21 mm do 65,27 mm. Wymiary tolerancji są określone w specyfikacji jako ∅65,25 mm z tolerancją +0,02 mm i -0,04 mm. Oznacza to, że maksymalny dopuszczalny wymiar wynosi 65,27 mm, a minimalny 65,21 mm. Przekroczenie górnej granicy tolerancji może prowadzić do problemów w użytkowaniu soczewek, np. do niewłaściwego dopasowania w obrębie urządzeń optycznych. Przykładem zastosowania jest produkcja soczewek do okularów, gdzie precyzyjne wymiarowanie jest kluczowe dla komfortu użytkownika oraz poprawnego działania. W praktyce organizacje stosują standardy takie jak ISO 2768 w celu zarządzania wymiarami i tolerancjami w procesach produkcyjnych. Uwzględnienie tych norm w procesie projektowania soczewek pozwala na zapewnienie wysokiej jakości produktu końcowego, co jest niezbędne w branży optycznej.

Pytanie 39

W skład układu odwracającego lornetki pryzmatycznej wchodzi pryzmat przedstawiony na rysunku oznaczonym literą

A. D.

B. A.

C. B.

D. C.

Pryzmaty oznaczone A, C i D mogą wyglądać na podobne, ale nie nadają się do lornetek. Pryzmat A często mylony z Porro w rzeczywistości może być zupełnie innym typem, np. dachowym, który nie robi tego odwrócenia obrazu, co jest potrzebne, żeby zobaczyć wyraźnie. Wiele osób nie zdaje sobie sprawy, jak różne są te pryzmaty pod względem konstrukcji i działania. Pryzmat C, z kolei, to pewnie pryzmat prostokątny, który też nie potrafi odwracać obrazu, a jego użytkowanie jest raczej ograniczone do innych sprzętów, jak mikroskopy. Pryzmat D, chociaż wygląda zachęcająco, również nie jest odpowiedni do lornetek; może powodować zniekształcenia obrazu. Zrozumienie różnic między nimi jest kluczowe, bo łatwo jest się pogubić w tych różnych zastosowaniach. Używanie niewłaściwego pryzmatu może naprawdę wpłynąć na jakość tego, co widzimy, więc warto to mieć na uwadze.

Pytanie 40

Przedstawiony na rysunku element ma zastosowanie w naprawie

A. diafragmy irysowej.

B. migawki szczelinowej.

C. migawki centralnej.

D. diafragmy kwadratowej.

Element przedstawiony na rysunku jest charakterystyczny dla diafragmy irysowej, która znajduje zastosowanie w precyzyjnej regulacji ilości światła wpadającego do obiektywu w aparatach fotograficznych oraz innych urządzeniach optycznych. Diafragma irysowa działa na zasadzie otwierania i zamykania otworu, co pozwala na dostosowanie ekspozycji. W praktyce, użycie diafragmy irysowej umożliwia uzyskanie odpowiedniej głębi ostrości oraz kontrolę nad zjawiskiem prześwietlenia lub niedoświetlenia obrazu. Standardy branżowe zalecają stosowanie tego typu mechanizmów w obiektywach wysokiej jakości, co pozwala na uzyskanie lepszych efektów wizualnych oraz większej elastyczności w pracy z różnymi warunkami oświetleniowymi. Zastosowanie diafragmy irysowej jest kluczowe dla profesjonalnych fotografów oraz operatorów kamer, którzy pragną uzyskać pełną kontrolę nad swoimi ujęciami.
