Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 10 czerwca 2026 05:48
Data zakończenia: 10 czerwca 2026 06:12

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do zacisku Z złącza znajdującego się w zamieszczonej na rysunku szafce wolnostojącej w odległości ok. 50 m od budynku należy dodatkowo przyłączyć

A. instalację wodną budynku.

B. przewód neutralny.

C. główną szynę uziemiającą.

D. przewód uziemiający.

Przewód uziemiający, który należy podłączyć do zacisku Z złącza, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Zgodnie z normą PN-IEC 60364-5-54:2011, jego głównym zadaniem jest odprowadzenie prądów błądzących do ziemi, co znacząco redukuje ryzyko porażenia elektrycznego. Uziemienie tworzy bezpieczną drogę dla prądu, co jest szczególnie istotne w sytuacjach awaryjnych, takich jak zwarcia. W praktyce, podczas montażu instalacji elektrycznych, przewody uziemiające powinny być podłączane tak blisko miejsca ich użycia, jak to możliwe, aby zminimalizować opór i maksymalizować skuteczność. Ponadto, odpowiednie uziemienie chroni urządzenia elektryczne przed uszkodzeniami spowodowanymi przepięciami oraz zwalcza problemy związane z zakłóceniami elektromagnetycznymi. Dlatego właściwe dobranie i zainstalowanie przewodu uziemiającego jest fundamentem bezpieczeństwa każdej instalacji elektrycznej.

Pytanie 2

Obwód elektryczny przeznaczony do zasilania grzejników oporowych o łącznej mocy znamionowej 6 kW oraz prądzie ciągłym o natężeniu 26 A należy zasilić za pomocą przewodu miedzianego, ułożonego w rurze w izolowanej cieplnie ścianie. Na podstawie tabeli określ, jaki należy zastosować minimalny przekrój żył.

A. A.

B. B.

C. C.

D. D.

Odpowiedź 'C' jest prawidłowa, ponieważ jej wybór opiera się na właściwej analizie parametrów technicznych przewodów elektrycznych. W przypadku przewodu miedzianego o przekroju 4,0 mm², zgodnie z obowiązującymi normami, jest on w stanie przewodzić prąd o natężeniu do 37 A, co znacznie przekracza wymagane 26 A dla naszego obwodu zasilającego grzejniki oporowe o łącznej mocy 6 kW. Użycie odpowiedniego przekroju żył jest kluczowe, aby zapewnić bezpieczeństwo oraz efektywność energetyczną instalacji. Zastosowanie przewodu o zbyt małym przekroju może prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach do zwarcia lub pożaru. Na przykład w praktycznych zastosowaniach domowych, gdzie miedź jest powszechnie stosowana ze względu na swoje doskonałe właściwości przewodzące, należy zawsze dobierać przekrój przewodu w oparciu o rzeczywiste obciążenie oraz długość przewodu. Tego rodzaju analizy są również regulowane przez normy elektryczne, takie jak PN-IEC 60364, które podkreślają znaczenie odpowiedniego doboru materiałów i przekrojów w instalacjach elektrycznych.

Pytanie 3

Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego

A. rezystancję przewodów

B. natężenie prądu

C. spadek napięcia

D. pojemność doziemną

Pomiar rezystancji przewodów wyrównawczych jest kluczowym elementem w ocenie ich stanu technicznego. Wyrównanie potencjałów w instalacjach elektrycznych ma na celu zwiększenie bezpieczeństwa oraz ochronę przed porażeniem prądem. W przypadku przewodów wyrównawczych, ich ciągłość oraz niski opór elektryczny są niezbędne, aby zapewnić skuteczne odprowadzanie prądów zwarciowych. Zgodnie z normami, takimi jak PN-HD 60364, powinny być one badane, aby weryfikować, że rezystancja nie przekracza określonych wartości, co może zapobiegać niebezpiecznym sytuacjom. Praktycznym przykładem jest pomiar rezystancji przewodu między punktami, gdzie przewody są połączone z ziemią lub innymi elementami instalacji. Wartości te powinny być rejestrowane i analizowane, aby zapewnić, że instalacja spełnia wymogi bezpieczeństwa oraz normy techniczne. W przypadku wykrycia wysokiej rezystancji, konieczne mogą być działania naprawcze, takie jak wymiana lub naprawa przewodów, co jest niezbędne dla prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 4

Na wyjściu układu zasilacza przedstawionego na schemacie zaobserwowano przebieg napięcia pokazany na rysunku. Oznacza to, że

A. uszkodzona jest dioda, a kondensator jest sprawny.

B. uszkodzona jest dioda i kondensator.

C. układ pracuje prawidłowo.

D. dioda jest sprawna, a uszkodzony jest kondensator.

Dioda w prostowniku jednopołówkowym pełni kluczową rolę, pozwalając prądowi przepływać tylko w jednym kierunku. W przedstawionym schemacie, przebieg napięcia na wyjściu układu wskazuje na prawidłowe działanie diody, ponieważ prąd przepływa tylko w jednej połówce cyklu. Jednakże, jeżeli obserwujemy pulsujące napięcie, zamiast wygładzonego napięcia stałego, sugeruje to uszkodzenie kondensatora, który powinien pełnić funkcję filtrowania. Kondensator w układzie zasilacza jest odpowiedzialny za redukcję tętnień napięcia i wygładzanie szczytów. Praktyczne zastosowanie tego układu można zauważyć w zasilaczach do urządzeń elektronicznych, gdzie stabilne napięcie jest kluczowe dla poprawnego działania. W przypadkach, gdy kondensator jest uszkodzony, może to prowadzić do wahań napięcia, co może uszkodzić podłączone urządzenia. Dobrą praktyką jest regularne monitorowanie stanu kondensatorów w układach zasilających, aby zapewnić ich niezawodność oraz wydajność.

Pytanie 5

W jakim układzie sieciowym przewód oznaczony symbolem pokazanym na rysunku pełni jednocześnie funkcje przewodu neutralnego i ochronnego?

A. TT

B. TN-C

C. TN-S

D. IT

W układzie TN-C, przewód neutralny (N) i przewód ochronny (PE) są połączone w jeden wspólny przewód, nazywany przewodem PEN. Taki układ ma na celu uproszczenie instalacji elektrycznych oraz zwiększenie bezpieczeństwa użytkowania. Przewód PEN pełni jednocześnie funkcję przewodu neutralnego, który zamyka obwód prądowy, oraz funkcję ochronną, która zabezpiecza przed porażeniem elektrycznym. Przewód PEN jest szczególnie stosowany w systemach zasilania, gdzie występuje duża ilość odbiorników energii, takich jak w budynkach mieszkalnych czy przemysłowych. W polskich normach i przepisach dotyczących instalacji elektrycznych, zastosowanie układu TN-C jest zgodne z zasadami dobrych praktyk, co wpływa na niezawodność systemu. Kluczowe jest również zapewnienie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które wspierają bezpieczeństwo użytkowników. Warto również pamiętać, że w przypadku uszkodzenia izolacji przewodu PEN, można wystąpić ryzyko porażenia prądem, dlatego tak ważne jest jego regularne sprawdzanie oraz stosowanie odpowiednich zabezpieczeń.

Pytanie 6

Jak często powinny być przeprowadzane okresowe kontrole użytkowe instalacji elektrycznej w budynku jednorodzinnym, minimalnie raz w czasie?

A. 6 lat

B. 4 lata

C. 5 lat

D. 8 lat

Okresowe badania eksploatacyjne sieci elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia ich bezpieczeństwa i sprawności. Zgodnie z obowiązującymi normami, szczególnie z rozporządzeniem Ministra Infrastruktury oraz normami PN-IEC 60364 i PN-EN 61010, przeglądy te powinny być przeprowadzane co 5 lat. W praktyce, regularne kontrole umożliwiają wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe połączenia czy degradacja elementów systemu elektrycznego. Na przykład, w przypadku starych instalacji, działanie na granicy normy może prowadzić do przegrzewania się przewodów, co stwarza ryzyko pożaru. Dlatego ważne jest, aby użytkownicy domów jednorodzinnych byli świadomi tego obowiązku i zapewniali odpowiednie przeglądy w ustalonych interwałach. Dodatkowo, w miarę starzejących się instalacji, może być konieczne zwiększenie częstotliwości badań, co podkreśla znaczenie odpowiedzialnego zarządzania systemem elektrycznym w domu.

Pytanie 7

Jakie zakresy pomiarowe watomierza należy dobrać, aby zmierzyć w oszczędnościowym układzie pokazanym na schemacie moc pobieraną przez obciążony momentem znamionowym, silnik którego tabliczkę pokazano na zdjęciu? Dopuszczalne przeciążenie cewki napięciowej watomierza 1,5 U_N

A. UN = 100 V i IN = 5 A

B. UN = 200 V i IN = 5 A

C. UN = 100 V i IN = 2,5 A

D. UN = 200 V i IN = 2,5 A

Wybór odpowiednich zakresów pomiarowych watomierza jest kluczowy dla prawidłowego pomiaru mocy w układach elektrycznych. Odpowiedź UN = 200 V i IN = 5 A jest poprawna, ponieważ uwzględnia wymagania dotyczące napięcia i prądu w układzie trójfazowym. Przy obciążeniu momentem znamionowym, silnik pobiera prąd około 3,64 A, co w przypadku pomiaru przy napięciu liniowym 400 V (co odpowiada napięciu fazowemu 230 V) jest zgodne z charakterystyką pracy silnika. Dopuszczalne przeciążenie cewki napięciowej watomierza wynoszące 1,5 U_N oznacza, że zakres napięcia powinien wynosić co najmniej 300 V, co czyni zakres 200 V niewystarczającym. Jednakże, ponieważ wskazany zakres prądowy 5 A jest wystarczający do pomiaru prądu znamionowego, urządzenie będzie w stanie dokładnie zarejestrować moc czynną i pozorną w układzie. Praktyczne zastosowanie tej wiedzy obejmuje nie tylko pomiar mocy, ale także monitorowanie efektywności energetycznej urządzeń elektrycznych, co jest zgodne z dobrymi praktykami w zarządzaniu energią oraz spełnianiem norm NFPA i IEC.

Pytanie 8

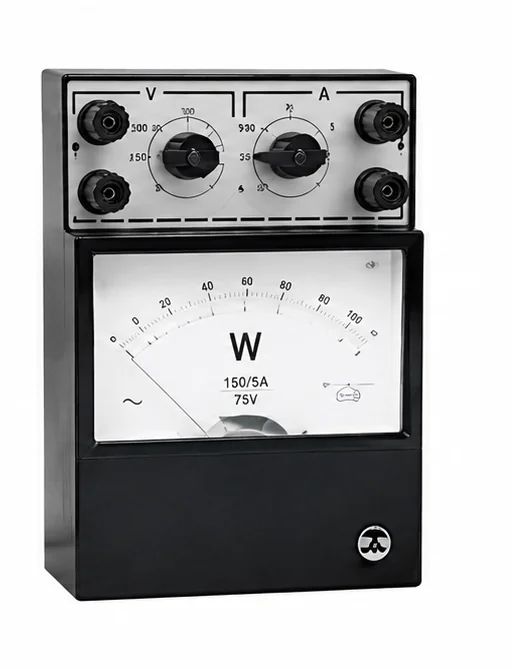

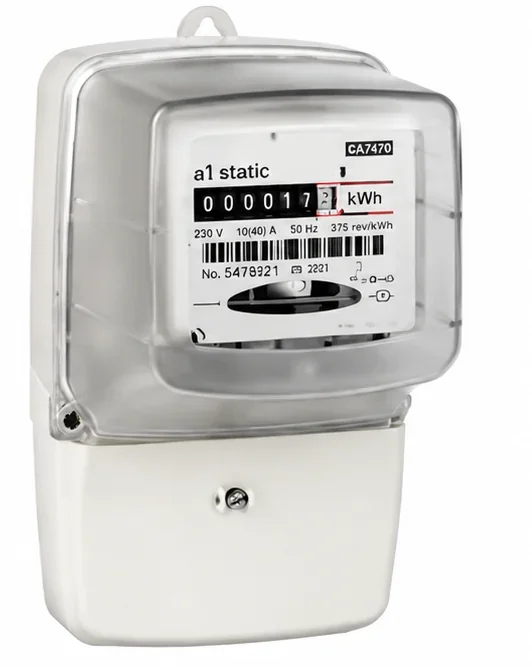

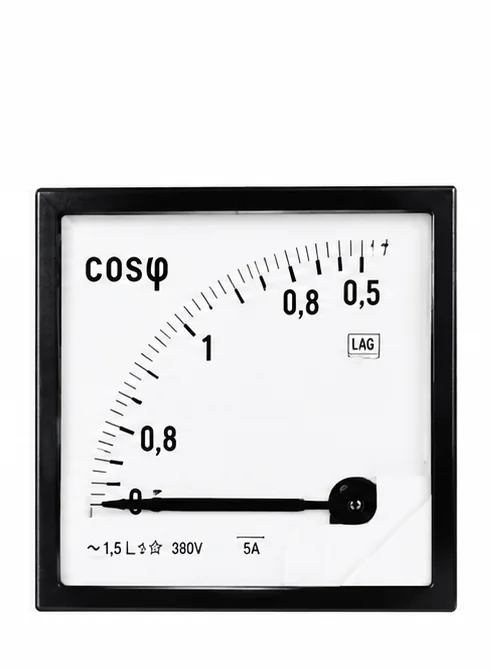

Który przyrząd należy użyć do pomiaru energii prądu elektrycznego?

A. A.

B. B.

C. C.

D. D.

Odpowiedź D jest poprawna, ponieważ do pomiaru energii elektrycznej wykorzystuje się licznik energii elektrycznej, który jest kluczowym urządzeniem w systemach elektroenergetycznych. Liczniki energii elektrycznej mierzą całkowitą ilość energii zużytej przez obwód elektryczny w jednostce czasu, co jest niezwykle istotne dla zarządzania zużyciem energii oraz rozliczeń między dostawcami a odbiorcami. Dzięki zastosowaniu liczników, można monitorować zużycie energii w czasie rzeczywistym, co umożliwia efektywne zarządzanie zasobami oraz optymalizację kosztów. W standardach branżowych, takich jak IEC 62053, opisano wymogi oraz klasy dokładności dla liczników energii, co pozwala na ich niezawodne stosowanie w różnych aplikacjach, od gospodarstw domowych po przemysł. Liczniki energii mogą być również zintegrowane z systemami inteligentnych sieci, co pozwala na zdalne odczytywanie danych i lepsze prognozowanie zapotrzebowania na energię.

Pytanie 9

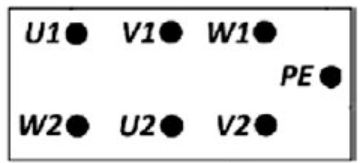

Dokonano pomiaru wartości rezystancji pomiędzy zaciskami uzwojeń silnika trójfazowego, którego tabliczkę zaciskową przedstawiono na rysunku. Na podstawie zamieszczonych w tabeli wyników pomiarów określ, które uzwojenia silnika są uszkodzone.

Pomiar rezystancji między zaciskami	Wartość rezystancji Ω
U1 – PE	∞
U2 – PE	∞
U1 – U2	5
V1 - PE	0
V2 – PE	0
V1 – V2	0
W1 – PE	0
W2 - PE	0
W1 – W2	0

A. W fazie U i w fazie W

B. Tylko w fazie V

C. W fazie V i w fazie W

D. Tylko w fazie U

Przy interpretacji takich pomiarów łatwo pomylić dwie rzeczy: ciągłość uzwojenia oraz zwarcie do obudowy, czyli do PE. Sam fakt, że między końcami uzwojenia jest jakaś mała rezystancja, nie oznacza jeszcze awarii. Uzwojenia silnika mają rezystancję rzędu kilku omów albo nawet mniej, zależnie od mocy maszyny, więc wynik U₁–U₂ = 5 Ω wygląda normalnie. Kluczowe jest to, że U₁–PE i U₂–PE dają ∞. To znaczy, że izolacja fazy U względem obudowy jest zachowana. Dlatego wskazywanie uszkodzenia w fazie U wynika zwykle z błędnego założenia, że każda mała rezystancja oznacza zwarcie. No nie, w uzwojeniu mała rezystancja jest czymś naturalnym. Z mojego doświadczenia uczniowie często patrzą tylko na jedną linijkę tabeli, zamiast porównać komplet pomiarów dla danej fazy. Faza V rzeczywiście jest uszkodzona, bo V₁–PE = 0 Ω, V₂–PE = 0 Ω i V₁–V₂ = 0 Ω. Ale nie wolno zatrzymać analizy tylko na niej, bo faza W ma identyczne objawy: W₁–PE = 0 Ω, W₂–PE = 0 Ω i W₁–W₂ = 0 Ω. To wskazuje na przebicie izolacji do części połączonych z przewodem ochronnym oraz zwarcie w obwodzie uzwojenia. W praktyce przed takim pomiarem należy odłączyć zasilanie, zabezpieczyć miejsce pracy, zdjąć mostki z tabliczki zaciskowej i dopiero wtedy mierzyć poszczególne uzwojenia osobno. Pominięcie tego kroku może dać fałszywy obraz stanu silnika. Poprawny wniosek jest więc taki: faza U jest sprawna w zakresie pokazanych pomiarów, a uszkodzone są fazy V oraz W.

Pytanie 10

Jakiego urządzenia pomiarowego należy użyć do określenia prędkości obrotowej wału silnika?

A. Higrometru termo.

B. Prądnicy tachometrycznej.

C. Tensometru mostkowego.

D. Pirometru

Prądnica tachometryczna to przyrząd pomiarowy, który jest powszechnie stosowany do pomiaru prędkości obrotowej wałów silników. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału, co pozwala na łatwe i precyzyjne odczyty. Przykładem zastosowania prądnicy tachometrycznej są silniki elektryczne w przemyśle, gdzie monitorowanie prędkości obrotowej jest kluczowe dla zapewnienia optymalnej pracy maszyny oraz ochrony przed przeciążeniem. Standardy branżowe, takie jak IEC 60034, zalecają stosowanie prądnic tachometrycznych w systemach automatyzacji i sterowania, co podkreśla ich znaczenie w zapewnianiu efektywności energetycznej i bezpieczeństwa eksploatacji. Dodatkowo, prądnice tachometryczne mogą być używane w systemach feedbackowych, co pozwala na automatyczne dostosowywanie parametrów pracy silnika w odpowiedzi na zmieniające się warunki operacyjne.

Pytanie 11

W jakim zakresie powinien znajdować się zmierzony rzeczywisty prąd różnicowy I_ΔN wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby mógł być dopuszczony do użytkowania?

A. Od 0,3 IΔN do 1,0 IΔN

B. Od 0,5 IΔN do 1,0 IΔN

C. Od 0,3 IΔN do 0,8 IΔN

D. Od 0,5 IΔN do 1,2 IΔN

Odpowiedź "Od 0,5 IΔN do 1,0 IΔN" jest jak najbardziej ok, bo mówi o zakresie prądu różnicowego, który wyłączniki różnicowoprądowe typu AC powinny mieć. Z normami, takimi jak PN-EN 61008-1, mamy pewność, że wyłącznik nie zareaguje zbyt szybko w normalnych warunkach, a jednocześnie ochrona przed porażeniem prądem jest na dobrym poziomie. Wiesz, gdyby ten prąd był za mały, to mogą pojawić się problemy z izolacją. Z kolei zbyt wysoka wartość mogłaby wyłączyć urządzenie przez zakłócenia, co jest niebezpieczne. Dlatego ważne, żeby przed włączeniem wyłącznika upewnić się, że prąd mieści się w tym zakresie. Dobrym przykładem jest wyłącznik w domu, który daje dodatkową ochronę dla domowników.

Pytanie 12

Jaka jest dopuszczalna moc trójfazowych silników indukcyjnych włączanych do sieci elektroenergetycznej o napięciu 400 V?

	Przy włączaniu bezpośrednim	Przy włączaniu za pomocą przełącznika gwiazda-trójkąt
A.	1,5 kW	4 kW
B.	1,5 kW	5,5 kW
C.	5,5 kW	10 kW
D.	5,5 kW	15 kW

A. A.

B. B.

C. C.

D. D.

Wybór niepoprawnej odpowiedzi może wynikać z błędnego zrozumienia zasad dotyczących dopuszczalnej mocy trójfazowych silników indukcyjnych oraz ich zastosowania w sieciach o napięciu 400 V. Kluczowe jest, aby zrozumieć różnice w mocy silników w zależności od metody ich włączenia do instalacji. Często błędnie przyjmuje się, że wszystkie silniki można podłączać bezpośrednio bez uwzględnienia ich specyfikacji oraz ograniczeń. Koncepcja włączenia silnika przez przełącznik gwiazda-trójkąt pozwala na ograniczenie prądu rozruchowego, co jest szczególnie istotne w przypadku silników o większej mocy. Ignorowanie tych zasad może prowadzić do nieprawidłowego doboru silników, co z kolei zwiększa ryzyko uszkodzeń urządzeń oraz awarii systemów. Dodatkowo, nieprzestrzeganie norm takich jak PN-EN 60204-1 może skutkować niezgodnością z przepisami oraz narażeniem na potencjalne zagrożenia, co podkreśla znaczenie właściwego przygotowania i wiedzy na temat instalacji elektrycznych. Zrozumienie tych zasad jest kluczowe dla zapewnienia efektywności energetycznej oraz bezpieczeństwa operacyjnego w przemyśle.

Pytanie 13

Podczas uruchamiania silnika pralki wyzwala się od razu wyłącznik różnicowoprądowy. Aby zidentyfikować problem, zmierzono rezystancję pomiędzy wszystkimi zaciskami uzwojeń silnika a obudową, uzyskując dla każdego pomiaru wartość w okolicach 7 kΩ. Co można wnioskować na podstawie tych pomiarów?

A. Jeden z zacisków silnika może być poluzowany

B. Izolacja uzwojeń silnika jest zawilgocona

C. Pojawiła się przerwa w jednym z uzwojeń silnika

D. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej

Izolacja uzwojeń silnika została zawilgocona, co jest przyczyną nieprawidłowego działania wyłącznika różnicowoprądowego w momencie załączenia silnika. Podczas pomiaru rezystancji między zaciskami uzwojeń silnika a obudową, wartość około 7 kΩ może sugerować, że izolacja jest uszkodzona lub zawilgotniała. W normalnych warunkach rezystancja powinna być znacznie wyższa, co wskazywałoby na dobrą izolację. Wilgoć w izolacji może prowadzić do przewodzenia prądu, a to z kolei powoduje zadziałanie wyłącznika różnicowoprądowego jako elementu zabezpieczającego przed porażeniem prądem. Praktyczne zastosowanie tej wiedzy polega na regularnym sprawdzaniu stanu izolacji, zwłaszcza w wilgotnych warunkach. W przypadku stwierdzenia niskiej rezystancji, należy przeprowadzić szczegółową diagnostykę i ewentualnie wymienić uszkodzone elementy, co jest zgodne z normami dotyczącymi bezpieczeństwa elektrycznego, jak np. PN-EN 60204-1. Taki przegląd jest kluczowy w celu zapewnienia bezpieczeństwa użytkowników i trwałości urządzeń elektrycznych.

Pytanie 14

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku?

A. Urządzenia wykonane w II klasie ochronności.

B. Miejscowe nieuziemione połączenia wyrównawcze.

C. Izolowanie stanowiska.

D. Separacja elektryczna więcej niż jednego odbiornika.

Przy analizie pozostałych opcji odpowiedzi, można zauważyć, że niektóre z nich nie są adekwatne do kontekstu przedstawionego na rysunku. Urządzenia wykonane w II klasie ochronności, choć zapewniają pewien poziom bezpieczeństwa, nie są wystarczające w sytuacjach, gdzie istnieje ryzyko porażenia elektrycznego związanego z uszkodzeniem izolacji. Ich działanie opiera się na wbudowanej izolacji oraz dodatkowych środkach ochrony, jednak nie eliminują one ryzyka porażenia w przypadku kontaktu z obcymi częściami przewodzącymi. Miejscowe nieuziemione połączenia wyrównawcze są bardziej skuteczne w zapewnieniu bezpieczeństwa poprzez wyrównanie potencjałów. Izolowanie stanowiska z kolei odnosi się do ograniczenia dostępu do miejsca pracy, co nie ma bezpośredniego wpływu na eliminację ryzyka porażenia wynikającego z uszkodzeń w instalacji. Separacja elektryczna więcej niż jednego odbiornika może poprawić bezpieczeństwo, jednak nie jest metodą ochrony przed porażeniem w sytuacji awaryjnych uszkodzeń. Takie podejścia często prowadzą do błędnych wniosków, ponieważ nie biorą pod uwagę specyfiki zagrożeń związanych z porażeniem prądem elektrycznym. Wiedza na temat efektywnego zabezpieczania instalacji elektrycznych jest kluczowa dla zapobiegania wypadkom, a korzystanie z odpowiednich standardów i praktyk branżowych ma fundamentalne znaczenie w projektowaniu oraz wdrażaniu rozwiązań ochronnych w instalacjach elektrycznych.

Pytanie 15

Podczas pracy młotowiertarki udarowej zaobserwowano intensywne iskrzenie na komutatorze. Co należy zrobić, aby uniknąć uszkodzenia narzędzia?

A. Trzeba wstrzymać pracę i wymienić łącznik zasilający

B. Wstrzymać pracę i wymienić szczotki

C. Należy zatrzymać pracę i dokręcić połączenia kabli wewnątrz obudowy

D. Po zakończeniu pracy należy skontrolować połączenie uzwojenia twornika z uzwojeniem wzbudzenia

Wymiana szczotek w młotowiertarce udarowej jest kluczowym krokiem, gdy zauważamy nadmierne iskrzenie na komutatorze. Iskrzenie to może być wynikiem zużycia szczotek, które są odpowiedzialne za przewodzenie prądu do wirnika silnika. W miarę eksploatacji, szczotki ulegają ścieraniu, co prowadzi do zwiększenia oporu elektrycznego, a w konsekwencji do iskrzenia. Wymiana szczotek powinna być przeprowadzana zgodnie z zaleceniami producenta, co często wiąże się z regularnymi inspekcjami technicznymi, aby zapobiec poważniejszym uszkodzeniom narzędzia. Przykładowo, w przypadku firmy produkującej młotowiertarki, regularne serwisowanie i monitorowanie stanu szczotek mogą znacząco wydłużyć żywotność narzędzia oraz zapewnić jego optymalne działanie. Praktyka ta nie tylko przyczynia się do bezpieczeństwa użytkownika, ale także utrzymuje wysoką wydajność pracy, co jest niezmiernie ważne w środowisku budowlanym czy remontowym. W ten sposób można uniknąć kosztownych napraw oraz przedłużyć okres użytkowania urządzenia.

Pytanie 16

Jaką czynność powinno się przeprowadzić przed rozpoczęciem pracy silnika trójfazowego w przenośnym urządzeniu budowlanym, po zmianie jego lokalizacji?

A. Zweryfikować symetrię napięć w instalacji.

B. Dokonać pomiaru rezystancji izolacji urządzenia.

C. Sprawdzić kolejność faz w źródle zasilania.

D. Zmierzyć prąd różnicowy wyłącznika różnicowoprądowego

Sprawdzenie kolejności faz w sieci zasilającej przed uruchomieniem silnika trójfazowego jest kluczowym krokiem w zapewnieniu prawidłowej pracy urządzenia. W przypadku silników trójfazowych, niewłaściwa kolejność faz może prowadzić do odwrotnego obrotu wirnika, co w kontekście urządzenia budowlanego może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie maszyny czy zagrożenie dla bezpieczeństwa użytkownika. Przykładem może być sytuacja, gdy silnik napędza narzędzie, które wymaga określonego kierunku obrotów do bezpiecznej i efektywnej pracy. Zgodnie z normami IEC 60034, które regulują kwestie dotyczące silników elektrycznych, zawsze należy upewnić się, że kolejność faz jest prawidłowa przed uruchomieniem. W praktyce, przed rozpoczęciem pracy, warto wykorzystać specjalistyczne mierniki do sprawdzenia kolejności faz, co może zapobiec niebezpiecznym sytuacjom i wydłużyć żywotność urządzenia.

Pytanie 17

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

A. A.

B. B.

C. C.

D. D.

Odpowiedź B. jest prawidłowa, ponieważ wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem ochrony przeciwporażeniowej w instalacjach elektrycznych, w tym obwodach silników trójfazowych w systemie TN-S. Wyłączniki te działają na zasadzie detekcji różnicy prądów wpływających i wypływających z urządzenia, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia prądu upływu, który może prowadzić do porażenia prądem elektrycznym. Przykłady zastosowania RCD obejmują nie tylko obwody zasilające silników, ale również układy oświetlenia i gniazda w warunkach, gdzie użytkownicy mogą być narażeni na kontakt z częściami pod napięciem. Dobre praktyki zalecają instalację wyłączników różnicowoprądowych w obwodach, gdzie występuje ryzyko porażenia, szczególnie w miejscach takich jak łazienki i kuchnie. Ponadto, normy IEC 60364 oraz PN-EN 61008-1 definiują wymagania dotyczące stosowania RCD, co potwierdza ich istotną rolę w zapewnieniu bezpieczeństwa elektrycznego.

Pytanie 18

Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?

A. A.

B. B.

C. C.

D. D.

Urządzenie oznaczone literą B. to przekaźnik kontroli faz, który odgrywa kluczową rolę w zabezpieczaniu instalacji elektrycznych przed skutkami zmiany kolejności faz oraz zaniku napięcia w jednej z faz. W praktyce, przekaźniki te monitorują zarówno właściwą sekwencję faz, jak i poziom napięcia, co jest istotne dla ochrony urządzeń przed uszkodzeniem. Na przykład, w przypadku silników elektrycznych, nieprawidłowa kolejność faz może prowadzić do ich odwrócenia, co skutkuje ich uszkodzeniem. Wymagania normatywne, takie jak PN-EN 62061, podkreślają znaczenie stosowania przekaźników kontrolnych w systemach ochrony. Dlatego przekaźnik kontroli faz jest niezbędny w każdej instalacji, gdzie występują silniki trójfazowe lub inne krytyczne urządzenia, aby zapewnić ich prawidłowe działanie i wydłużyć ich żywotność.

Pytanie 19

Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do punktu pracy 2 w tym układzie może nastąpić wskutek

A. zwiększenia rezystancji regulatora.

B. zwiększenia napięcia zasilającego.

C. zmniejszenia rezystancji regulatora.

D. zmniejszenia napięcia zasilającego.

Wybór odpowiedzi związanych z napięciem zasilającym oraz zmniejszeniem rezystancji regulatora opiera się na niepełnym zrozumieniu mechaniki działania silników asynchronicznych pierścieniowych. Zwiększenie napięcia zasilającego nie prowadzi do przesunięcia punktu pracy w kierunku niższych prędkości obrotowych; wręcz przeciwnie, może zwiększać prędkość obrotową silnika, co jest sprzeczne z założeniem przejścia z punktu 1 do punktu 2. Zmniejszenie rezystancji regulatora również jest niewłaściwe, ponieważ zmniejsza moment obrotowy przy danej prędkości, co nie prowadzi do obniżenia prędkości obrotowej, ale raczej do jej zwiększenia. Często popełniane błędy w myśleniu prowadzą do mylnego przekonania, że wyższe napięcie lub niższa rezystancja poprawią wszystkie parametry pracy silnika. W rzeczywistości, dla silników asynchronicznych, kluczowym parametrem regulacyjnym jest rezystancja w obwodzie wirnika, która wpływa na moment obrotowy, a tym samym na stabilność pracy silnika w specyficznych warunkach obciążeniowych. Tylko poprzez zrozumienie tych mechanizmów można skutecznie dobierać parametry pracy silnika, co jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie automatyki i napędów elektrycznych.

Pytanie 20

Który z podanych wyłączników nadprądowych powinien być użyty w obwodzie zasilającym tylko rezystancyjny grzejnik elektryczny z trzema grzałkami o mocy 3 kW każda, połączonymi w trójkąt i zasilanym z sieci 3/N/PE ~ 400/230 V 50 Hz?

A. CLS6-C16/1N

B. CLS6-B16/4

C. CLS6-B16/3

D. CLS6-B16/3N

Pozostałe odpowiedzi nie spełniają wymagań dotyczących ochrony obwodu zasilającego grzejnik elektryczny. Odpowiedź CLS6-C16/1N nie jest właściwa, ponieważ jest to wyłącznik jednofazowy, a obwód, w którym zainstalowany jest grzejnik, jest trójfazowy. Zastosowanie wyłącznika jednofazowego w obwodzie trójfazowym prowadziłoby do nieprawidłowej ochrony, a w przypadku awarii mogłoby to skutkować poważnymi uszkodzeniami instalacji. Odpowiedź CLS6-B16/4 jest także błędna ze względu na to, że wyłącznik ten ma cztery bieguny, co nie ma zastosowania w obwodach trójfazowych z przewodem neutralnym. W instalacjach trójfazowych wykorzystuje się zazwyczaj wyłączniki trójbiegowe, co czyni tę opcję niewłaściwą. Z kolei wyłącznik CLS6-B16/3N, mimo że teoretycznie mógłby być odpowiedni z uwagi na obecność przewodu neutralnego, nie jest optymalnym wyborem dla obwodu głównie rezystancyjnego, jakim jest grzejnik elektryczny. Obciążenia rezystancyjne charakteryzują się stabilnym prądem, co oznacza, że wyłączniki B są bardziej odpowiednie niż N, które są zaprojektowane do ochrony obwodów z obciążeniami nieliniowymi. Dlatego ważne jest, aby dobór wyłącznika nadprądowego był zgodny z charakterem obciążenia oraz wymaganiami normatywnymi, co zapewnia bezpieczeństwo oraz odpowiednią funkcjonalność instalacji elektrycznej.

Pytanie 21

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

A. A.

B. B.

C. C.

D. D.

Urządzenie przedstawione na rysunku D to wyłącznik mocy, który jest kluczowym elementem w każdej instalacji elektrycznej. Jego podstawową funkcją jest zabezpieczanie obwodów przed przeciążeniami oraz zwarciami, co ma na celu ochronę zarówno urządzeń elektrycznych, jak i samej instalacji. Wyłącznik mocy jest zdolny do przerwania dużych prądów, które mogą wystąpić w przypadku awarii instalacji, co czyni go idealnym rozwiązaniem do zastosowania jako wyłącznik główny w rozdzielnicy budynku. Zgodnie z normami IEC 60947-2, ważne jest, aby wyłączniki mocy charakteryzowały się odpowiednią zdolnością łączeniową, dostosowaną do wymagań konkretnej instalacji. Przykładowo, w przypadku budynków mieszkalnych wyłącznik mocy powinien mieć zdolność do przerwania prądów rzędu kilku tysięcy amperów. Oprócz tego, wyłączniki te często są wyposażone w mechanizmy zabezpieczające, takie jak wyzwalacze termiczne lub elektromagnetyczne, które działają automatycznie w przypadku wykrycia nieprawidłowości.

Pytanie 22

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~ Typ MAS063-2BA90-Z

0,25 kW 0,69 A Izol. F

IP54 2755 obr/min cosφ 0,81

400 V (Y) 50 Hz

A. MMS-32S – 4A

B. PKZM01 – 1

C. PKZM01 – 0,63

D. MMS-32S – 1,6A

Wybór niewłaściwego wyłącznika silnikowego może prowadzić do poważnych szkód zarówno w urządzeniu, jak i w sieci zasilającej. Odpowiedzi MMS-32S – 4A oraz MMS-32S – 1,6A są nieodpowiednie, ponieważ prądy znamionowe tych wyłączników są znacznie wyższe niż prąd znamionowy silnika wynoszący 0,69 A. Użycie wyłącznika o zbyt wysokim prądzie znamionowym skutkuje brakiem efektywnego zabezpieczenia przed przeciążeniem, co może prowadzić do uszkodzenia silnika w przypadku wystąpienia nieprawidłowości w układzie. Wyłącznik PKZM01 – 0,63, mimo że jest bliski prądu znamionowego, również nie jest optymalny, gdyż jego prąd znamionowy jest niższy od wymaganej normy, co może skutkować fałszywym wyłączeniem. W praktyce, niewłaściwy dobór wyłącznika może być wynikiem braku zrozumienia zasad działania zabezpieczeń elektrycznych oraz niewłaściwej analizy charakterystyki obciążenia. Standardy branżowe, takie jak IEC 60947-4-1, podkreślają, jak istotne jest precyzyjne dobieranie parametrów wyłączników, aby zapewnić nie tylko ochronę urządzeń, ale także bezpieczeństwo użytkowników oraz trwałość całej instalacji elektrycznej.

Pytanie 23

Który z przyrządów pomiarowych przeznaczony jest do wykonania kompletnych okresowych pomiarów eksploatacyjnych instalacji elektrycznej w budynku mieszkalnym?

A. Przyrząd 4.

B. Przyrząd 2.

C. Przyrząd 1.

D. Przyrząd 3.

Przyrząd 4. to miernik wielofunkcyjny, który odgrywa kluczową rolę w wykonywaniu kompleksowych okresowych pomiarów eksploatacyjnych instalacji elektrycznych w budynkach mieszkalnych. Tego rodzaju miernik pozwala na przeprowadzenie wielu istotnych testów, takich jak pomiar rezystancji izolacji, pętli zwarcia oraz ciągłości przewodów ochronnych, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowników. Dokładność i wszechstronność miernika wielofunkcyjnego sprawiają, że jest on zgodny z zaleceniami norm krajowych i międzynarodowych, takich jak norma PN-EN 61557, która dotyczy pomiarów w instalacjach elektrycznych. Użycie tego przyrządu pozwala na wczesne wykrywanie usterek oraz ocenę stanu technicznego instalacji, co przekłada się na dłuższy okres eksploatacji oraz minimalizację ryzyka wystąpienia awarii. Przykładem zastosowania może być kontrola instalacji elektrycznych w domach jednorodzinnych, gdzie regularne pomiary są zalecane co najmniej raz na pięć lat, aby zapewnić zgodność z obowiązującymi przepisami oraz bezpieczeństwo domowników.

Pytanie 24

Na podstawie fragmentu tabeli obciążalności prądowej długotrwałej dobierz przekrój przewodów dla instalacji 1-fazowej prowadzonej przewodami DY w rurkach w ścianie. Obliczony prąd obciążenia Ig = 20 A.

Oznaczenia	A1		A2		B1		B2
Miejsce i sposób ułożenia przewodów	W rurach i kanałach (listwach) instalacyjnych pod tynkiem				W rurach i kanałach (listwach) instalacyjnych na ścianie
Miejsce i sposób ułożenia przewodów	Przewody jednożyłowe		Przewody wielożyłowe		Przewody jednożyłowe		Przewody wielożyłowe
Liczba przewodów obciążonych	2	3	2	3	2	3	2	3
Przekrój [mm²]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]
1,5	16,5	14,5	18,5	14	18,5	16,6	17,5	16
2,5	21	19	19,5	18,5	25	22	24	21
4	28	25	27	24	34	30	32	29
6	36	33	34	31	43	38	40	36

A. 6 mm2

B. 1,5 mm2

C. 4 mm2

D. 2,5 mm2

Wybór przekroju przewodów 2,5 mm2 jest poprawny, ponieważ zgodnie z obowiązującymi normami, w tym PN-IEC 60364, zapewnia on odpowiednią obciążalność prądową dla przewodów instalacyjnych. Dla prądu o wartości 20 A, przekrój 2,5 mm2 gwarantuje, że nie wystąpią nadmierne straty ciepła, co mogłoby prowadzić do przegrzania i potencjalnych zagrożeń. Ponadto, przewody 2,5 mm2 są standardowo stosowane w instalacjach jednofazowych dla obwodów oświetleniowych i gniazd, co czyni je uniwersalnym rozwiązaniem. W praktyce, stosowanie odpowiedniego przekroju przewodów pozwala nie tylko na zachowanie bezpieczeństwa, ale również na efektywność energetyczną instalacji. Warto również zwrócić uwagę, że w przypadku dłuższych tras przewodów, zaleca się zwiększenie przekroju, aby zredukować spadek napięcia, co jest istotne w kontekście jakości zasilania urządzeń elektrycznych. Przestrzeganie norm i dobrych praktyk branżowych w doborze przekrojów przewodów jest kluczowe dla trwałości i bezpieczeństwa instalacji elektrycznych.

Pytanie 25

Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w instalacji elektrycznej podtynkowej w budynku mieszkalnym?

A. Wzrost obciążalności prądowej instalacji

B. Wzrost rezystancji pętli zwarcia

C. Obniżenie wytrzymałości mechanicznej przewodów

D. Obniżenie napięcia roboczego

Wymiana przewodów ADG na przewody DY w instalacji elektrycznej przynosi szereg korzyści, w tym zwiększenie obciążalności prądowej. Przewody DY, zgodne z normą PN-IEC 60227, charakteryzują się lepszymi właściwościami przewodzenia prądu elektrycznego, co jest kluczowe w kontekście bezpieczeństwa i efektywności energetycznej. Ich konstrukcja wykonana z materiałów o lepszej przewodności, takich jak miedź, pozwala na większe prądy robocze bez ryzyka przegrzania. Dla przykładu, w instalacjach o dużym zapotrzebowaniu na energię elektryczną, jak kuchnie elektryczne czy systemy grzewcze, wyższa obciążalność prądowa jest niezbędna do zapewnienia stabilności działania urządzeń. W praktyce oznacza to, że instalacje z przewodami DY mogą skuteczniej obsługiwać większe obciążenia, co jest zgodne z zasadą projektowania instalacji elektrycznych, by nie przekraczać maksymalnych obciążeń przewodów. Wybór odpowiednich przewodów jest kluczowy również dla zapewnienia długotrwałej i bezawaryjnej pracy całego systemu elektrycznego, co jest zgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 26

Jakie są minimalne wymagania, oprócz odpowiedniego wykształcenia, które powinna spełniać osoba odpowiedzialna za przeprowadzanie pomiarów odbiorczych instalacji elektrycznej w budynku mieszkalnym?

A. Wyłącznie świadectwo kwalifikacyjne w zakresie D

B. Świadectwo kwalifikacyjne w zakresie E + pomiary

C. Jedynie świadectwo kwalifikacyjne w zakresie E

D. Świadectwo kwalifikacyjne w zakresie E + D + pomiary

Osoba wykonująca pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym powinna posiadać świadectwo kwalifikacyjne w zakresie E, które uprawnia do eksploatacji urządzeń, instalacji i sieci elektrycznych. Dodatkowo, ważnym elementem jest posiadanie wiedzy oraz umiejętności praktycznych w zakresie przeprowadzania pomiarów. Wiedza ta obejmuje znajomość metod pomiarowych, zasad ich wykonywania oraz interpretacji wyników. Pomiary odbiorcze są kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznej. Na przykład, pomiar rezystancji izolacji pozwala na ocenę stanu zabezpieczeń przed porażeniem elektrycznym, co jest szczególnie istotne w domowych instalacjach. Standardy branżowe, takie jak PN-EN 60204-1, podkreślają znaczenie takich pomiarów dla zapewnienia zgodności z normami bezpieczeństwa. Z tego powodu posiadanie świadectwa kwalifikacyjnego w zakresie E wraz z umiejętnością wykonywania pomiarów jest niezbędne do efektywnego i bezpiecznego wykonywania prac w tej dziedzinie.

Pytanie 27

W systemach elektrycznych o niskim napięciu uzupełniająca ochrona przed porażeniem elektrycznym polega na

A. zastosowaniu separacji elektrycznej pojedynczego odbiornika

B. wykonaniu ochronnych połączeń wyrównawczych miejscowych

C. umieszczeniu elementów czynnych poza zasięgiem rąk

D. zainstalowaniu podwójnej lub wzmocnionej izolacji elektrycznej

Różnorodność odpowiedzi, które nie odnoszą się do wykonania ochronnych połączeń wyrównawczych, prowadzi do nieporozumień w zakresie ochrony przeciwporażeniowej. Zastosowanie separacji elektrycznej pojedynczego odbiornika może w pewnych sytuacjach zwiększyć bezpieczeństwo, jednak nie jest to wystarczająca metoda ochrony w przypadku uszkodzenia. Separacja nie eliminuje ryzyka porażenia, a w praktyce może prowadzić do sytuacji, w których elementy instalacji wciąż mogą być naładowane pomimo wyłączenia zasilania. Umieszczenie części czynnych poza zasięgiem ręki to kolejna koncepcja, która, choć może zwiększać bezpieczeństwo, nie eliminuje ryzyka kontaktu z elementami pod napięciem, zwłaszcza w sytuacjach awaryjnych. Instalowanie podwójnej lub wzmocnionej izolacji elektrycznej jest również skutecznym rozwiązaniem, ale w kontekście ochrony przed uszkodzeniami nie może zastąpić połączeń wyrównawczych, które bezpośrednio minimalizują potencjał elektryczny. Wszystkie te metody są ważne, jednak ich zastosowanie powinno być uzupełnione o odpowiednie połączenia wyrównawcze dla pełnej ochrony przed porażeniem.

Pytanie 28

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Wartość rezystancji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

B. Przebicie izolacji uzwojenia bocznikowego do obudowy.

C. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

D. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

Analizowane odpowiedzi sugerują różne problemy, które mogą wystąpić w silniku prądu stałego, jednak żadna z nich nie odnosi się właściwie do zidentyfikowanego stanu technicznego silnika. Pogorszenie stanu połączeń uzwojenia twornika w tabliczce zaciskowej mogłoby mieć wpływ na wydajność silnika, ale nie jest to głównym czynnikiem, który prowadzi do podwyższonej rezystancji E1-E2. Z kolei przebicie izolacji uzwojenia bocznikowego do obudowy jest poważnym problemem, który można zidentyfikować poprzez niskie wartości rezystancji między uzwojeniem a masą, co w tym przypadku nie miało miejsca, ponieważ pomiary wykazały wysokie wartości w tych punktach. Z kolei pogorszenie stanu izolacji między uzwojeniem szeregowym a obudową również nie znajduje potwierdzenia w analizowanych wynikach, które pokazują brak przebicia. Pojęcie zwarcia międzyzwojowego jest kluczowe, ponieważ jego skutki mogą prowadzić do znacznych strat mocy i przegrzewania się silnika. Często mylone są objawy zwarć z innymi rodzajami uszkodzeń, co może prowadzić do właściwego zdiagnozowania problemu. Ważne jest, aby w praktyce prowadzić regularne kontrole rezystancji uzwojeń oraz stosować się do wytycznych zawartych w normach branżowych, aby uniknąć nieprawidłowej diagnozy i niepotrzebnych kosztów napraw.

Pytanie 29

Aby zapewnić dodatkową ochronę, obwody zasilające gniazda wtyczkowe, w których prąd nie przekracza 32 A, powinny być chronione przez wyłącznik RCD o prądzie różnicowym

A. 30 mA

B. 100 mA

C. 1 000 mA

D. 500 mA

Odpowiedź 30 mA jest prawidłowa, ponieważ wyłączniki różnicowoprądowe (RCD) o prądzie różnicowym 30 mA są zalecane do ochrony osób przed porażeniem prądem elektrycznym w instalacjach domowych i komercyjnych. W przypadku gniazd wtyczkowych, które obsługują urządzenia przenośne, istotne jest, aby ochrona była jak najszybsza i najskuteczniejsza, co osiąga się stosując RCD o niskim prądzie różnicowym. Wyłącznik 30 mA działa na zasadzie wykrywania różnicy prądów między przewodami fazowym a neutralnym, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, który może być wynikiem zwarcia lub kontaktu z ciałem człowieka. Użycie wyłącznika o wyższym prądzie różnicowym, jak 100 mA lub 500 mA, nie zapewnia wystarczającej ochrony i może prowadzić do tragicznych skutków w przypadku porażenia. Przykładowo, w łazienkach, gdzie ryzyko kontaktu z wodą i prądem jest szczególnie wysokie, stosowanie RCD 30 mA jest wręcz obowiązkowe zgodnie z normami bezpieczeństwa elektrycznego.

Pytanie 30

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Dane techniczne przewodu YDY
Ilość i przekrój znamionowy żył	Grubość znamionowa izolacji	Max. rezystancja żył	Orientacyjna masa przewodu o długości 1 km
mm²	mm	Ω/km	kg/km
2x1	0,8	18,1	81
2x1,5	0,8	12,1	97
2x2,5	0,8	7,41	125
2x4	0,9	4,61	176
2x6	0,9	3,08	228
3x1	0,9	18,1	96
3x1,5	0,9	12,1	116
3x2,5	0,9	7,41	153

A. 7,410 Ω

B. 0,741 Ω

C. 74,10 Ω

D. 741,0 Ω

Odpowiedź '0,741 Ω' jest jak najbardziej trafna! Dobrze, że wziąłeś pod uwagę długość przewodu, bo 100 m to tak naprawdę 1/10 km. Obliczenia rezystancji dla przewodów miedzianych można znaleźć w normach, a te mówią, że dla 2,5 mm² rezystancja na kilometr to około 7,41 Ω. Wiadomo, że jeśli mamy 100 m, to musimy to przeliczyć na 0,741 Ω. W inżynierii elektrycznej takie obliczenia są mega ważne, bo pomagają zrozumieć, jak minimalizować straty energii i dobierać odpowiednie zabezpieczenia. Właściwe przeliczenia pomagają w efektywności energetycznej. Formuła R = ρ * (L / A) to standardowy sposób podejścia, który powinien być znany każdemu, kto projektuje instalacje elektryczne. Dzięki temu cały system działa lepiej.

Pytanie 31

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element.

Zestyk	Rezystancja w Ω
S0:21 ÷ S0:22	0
S1:13 ÷ S1:14	∞
F2:95 ÷ F2:96	0
K3:21 ÷ K3:22	∞

A. S1

B. K3

C. F2

D. S0

Wybór odpowiedzi, która nie wskazuje zestyku K3, może wynikać z kilku typowych błędów analitycznych. Zestyk S1 wykazuje również nieskończoną rezystancję, co może wprowadzać w błąd, sugerując, że to on jest uszkodzony. Jednakże, w kontekście całego układu, K3 jest kluczowym elementem, który, gdy uszkodzony, uniemożliwia prawidłowe funkcjonowanie obwodu. W analizie układów elektrycznych nie wystarczy jedynie sprowadzić problemu do jednego uszkodzonego elementu. Niezbędne jest zrozumienie pełnego kontekstu działania i interakcji między zestykami. Zestyk S0 i F2 mają rezystancję równą 0, co oznacza, że są w pełni sprawne, co powinno również wzmocnić argumentację dla odpowiedzi na K3. Kolejnym często popełnianym błędem jest brak koncentracji na specyfice danych elementów w kontekście schematu obwodu. W praktyce diagnostycznej, zrozumienie pełnej charakterystyki działania obwodu i umiejscowienia poszczególnych zestyku, a także ich wpływu na pozostałe elementy, jest kluczowe. Z tego powodu, przy analizie wyników pomiarów, istotne jest, aby nie ulegać pokusie prostego przyporządkowania rezystancji do stanu uszkodzenia, ale przemyśleć, jakie konsekwencje ma to dla całego układu. Brak takiej analizy prowadzi do błędnych wniosków i może skutkować nieefektywną naprawą urządzeń.

Pytanie 32

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Która z przyczyn może odpowiadać za zwiększoną wartość Z_S w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Zs:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

A. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

B. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

C. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

D. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

Wybór niewłaściwie dobranego wyłącznika nadprądowego jako przyczyny zwiększonej wartości impedancji pętli zwarcia (ZS) jest błędny. W rzeczywistości, wyłączniki nadprądowe mają zadanie zabezpieczenia obwodu przed przeciążeniem i zwarciem, ale ich dobór nie wpływa bezpośrednio na wartość ZS. W rzeczywistych warunkach, nawet przy niewłaściwym doborze wyłącznika, pomiar ZS pozostanie niezmieniony, gdyż ZS zależy głównie od parametrów przewodów oraz ich połączeń. Podobnie, brak ciągłości przewodu ochronnego w mierzonym obwodzie nie tłumaczy znaczącego wzrostu ZS, ponieważ w takim przypadku miałoby to bardziej wpływ na bezpieczeństwo użytkowania, aniżeli na wartość impedancji. Przewód neutralny, choć również istotny w kontekście bezpieczeństwa, w przypadku braku ciągłości wpływa na działanie instalacji, a nie na wzrost ZS. Typowym błędem myślowym jest utożsamianie problemów z pomiarami z obwodami zabezpieczającymi, co prowadzi do nieprawidłowych wniosków. Kluczowe jest zrozumienie, że ZS jest funkcją rezystancji w obwodzie, a nie związanych z nimi zabezpieczeń, co podkreślają standardy IEC dotyczące projektowania oraz eksploatacji instalacji elektrycznych.

Pytanie 33

Jakie oznaczenie będzie miał przewód – alternatywa dla przewodu OW 4×2,5 mm² zasilającego przenośny trójfazowy silnik indukcyjny używany w warsztacie ślusarskim?

A. H07RR-F 4G2,5

B. H07VV-U 4G2,5

C. H03V2V2H2-F 3X2,5

D. H03V2V2-F 3X2,5

Odpowiedź H07RR-F 4G2,5 jest poprawna, ponieważ to oznaczenie odnosi się do elastycznego przewodu gumowego, który jest szczególnie przystosowany do zasilania urządzeń elektrycznych w warunkach przemysłowych, takich jak przenośne silniki indukcyjne. Przewód ten charakteryzuje się wysoką odpornością na działanie olejów, chemikaliów oraz mechanicznych uszkodzeń, co czyni go idealnym wyborem do użycia w warsztatach, gdzie występuje ryzyko uszkodzeń. Oznaczenie 4G2,5 wskazuje na to, że przewód składa się z czterech żył, z czego trzy mają przekrój 2,5 mm², co zapewnia odpowiednią wydajność prądową dla silników o mocy do około 7,5 kW w układzie trójfazowym. Ponadto, zgodnie ze standardami IEC, przewody takie jak H07RR-F spełniają wymagania dotyczące bezpieczeństwa i niezawodności, co jest niezbędne w środowisku pracy. W praktyce używając tego przewodu, można mieć pewność, że zapewnia on właściwe parametry zasilania oraz bezpieczeństwo użytkowania urządzeń elektrycznych.

Pytanie 34

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na ilustracji?

A. Stycznik.

B. Odłącznik.

C. Wyłącznik silnikowy.

D. Rozłącznik izolacyjny.

Rozłącznik izolacyjny to urządzenie, które pełni kluczową rolę w systemach elektrycznych, umożliwiając bezpieczne odłączanie obwodów. Zastosowanie dźwigni do ręcznego sterowania oraz przezroczysta obudowa, która pozwala na wizualną kontrolę styków, są charakterystycznymi cechami tego aparatu. Rozłącznik izolacyjny jest używany do wyłączania zasilania w celu przeprowadzenia prac konserwacyjnych lub naprawczych. Zgodnie z normami IEC 60947-3, jego zastosowanie powinno być zgodne z zasadami bezpieczeństwa, co obejmuje zapewnienie, że obwody są całkowicie odłączone od źródła zasilania przed rozpoczęciem jakichkolwiek prac. W praktyce, rozłączniki izolacyjne są często instalowane w rozdzielniach elektrycznych, gdzie wymagane są jasne oznaczenia i dostępność do szybkiego odłączenia obwodów w sytuacjach awaryjnych. Użycie takiego rozwiązania poprawia bezpieczeństwo osobiste oraz zabezpiecza urządzenia przed uszkodzeniem.

Pytanie 35

W instalacji trójfazowej prąd obciążenia w przewodach fazowych IB = 25 A, a maksymalna obciążalność długotrwała tych przewodów Idd = 30 A. Który z poniższych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji przed działaniem nadmiernego prądu?

A. B32

B. B20

C. B16

D. B25

Wyłącznik nadprądowy B25 jest odpowiedni do zabezpieczenia instalacji trójfazowej, w której prąd obciążenia wynosi 25 A, a obciążalność długotrwała przewodów to 30 A. Wyłączniki nadprądowe oznaczone literą 'B' charakteryzują się określoną charakterystyką działania, która zazwyczaj jest stosowana w instalacjach domowych i małych przedsiębiorstwach. W przypadku prądu znamionowego B25, wyłącznik ten będzie działał przy prądzie obciążenia do 25 A, co oznacza, że nie zadziała w warunkach normalnej pracy. Jednakże, dla prądów przekraczających ten poziom, wyłącznik zareaguje, zapewniając odpowiednią ochronę. W praktyce oznacza to, że B25 oferuje wystarczający margines bezpieczeństwa, aby chronić przewody przed przeciążeniem, które mogłoby prowadzić do uszkodzenia izolacji, przegrzania lub nawet pożaru. Stosując B25, przestrzegamy zasad dotyczących doboru zabezpieczeń, zgodnych z normami PN-IEC 60898, które rekomendują, aby prąd znamionowy wyłącznika był bliski wartości prądu obciążenia, ale nie mniejszy, aby uniknąć niepotrzebnych wyłączeń. Przykładowo, w instalacjach o dużych obciążeniach, takich jak warsztaty czy zakłady produkcyjne, dobór odpowiednich wyłączników nadprądowych jest kluczowy dla zapewnienia bezpieczeństwa i efektywności operacyjnej.

Pytanie 36

Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?

A. Ochrona przed porażeniem poprzez wykrycie różnicy prądów w przewodach

B. Ochrona przed przeciążeniem obwodu

C. Regulacja napięcia wyjściowego

D. Przekształcenie prądu przemiennego na stały

Błędne odpowiedzi dotyczą innych funkcji, które nie są związane z działaniem wyłącznika różnicowoprądowego. Ochrona przed przeciążeniem obwodu to domena wyłączników nadprądowych, które reagują na przekroczenie normatywnego prądu w obwodzie, co może prowadzić do przegrzania przewodów i potencjalnego pożaru. W przeciwieństwie do wyłączników różnicowoprądowych, te urządzenia nie wykrywają różnicy prądów, ale reagują na wzrost ich wartości. Regulacja napięcia wyjściowego to zadanie stabilizatorów napięcia, które mają za zadanie utrzymać stałe napięcie na wyjściu pomimo wahań na wejściu. Nie mają one nic wspólnego z ochroną przed porażeniem prądem. Natomiast przekształcenie prądu przemiennego na stały jest funkcją prostowników, które są stosowane w zasilaczach urządzeń elektronicznych. Każde z tych urządzeń ma swoją specyficzną funkcję w systemach elektrycznych, a mylenie ich ról może prowadzić do niebezpiecznych sytuacji w eksploatacji instalacji. Dlatego ważne jest, aby rozumieć różnice w ich zastosowaniach i wiedzieć, jakie urządzenie zastosować w danej sytuacji, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych.

Pytanie 37

Jaki typ przewodów jest zalecany do stosowania w instalacjach na zewnątrz budynków?

A. Przewody o podwyższonej odporności na UV

B. Przewody aluminiowe

C. Przewody z miedzi beztlenowej

D. Przewody do instalacji wewnętrznych

Przewody o podwyższonej odporności na UV są zalecane do stosowania w instalacjach na zewnątrz budynków ze względu na ich zdolność do wytrzymywania promieniowania ultrafioletowego. UV może powodować degradację materiałów, co w przypadku przewodów może prowadzić do ich mechanicznego uszkodzenia i utraty izolacyjności. Tego typu przewody są zaprojektowane tak, aby wytrzymać trudne warunki atmosferyczne, w tym intensywne nasłonecznienie, deszcz czy zmienne temperatury. Wybór przewodów odpornych na UV zwiększa niezawodność instalacji i zmniejsza ryzyko awarii. Z mojego doświadczenia wynika, że odpowiednie zaplanowanie instalacji z użyciem takich przewodów jest kluczowe dla jej długowieczności. W praktyce, przewody odporne na UV są często stosowane w instalacjach fotowoltaicznych, oświetleniowych na zewnątrz budynków oraz wszędzie tam, gdzie przewody są narażone na bezpośrednie działanie promieni słonecznych. Warto zawsze zwracać uwagę na oznaczenia producenta, które potwierdzają odporność na UV, co jest zgodne z normami branżowymi i dobrymi praktykami eksploatacyjnymi.

Pytanie 38

Który z wymienionych pomiarów instalacji należy wykonać w celu sprawdzenia ochrony przeciwporażeniowej podstawowej?

A. Pomiar rezystancji izolacji.

B. Pomiar rezystancji uziemienia.

C. Pomiar czasu zadziałania wyłącznika RCD.

D. Pomiar prądu zadziałania wyłącznika RCD.

Prawidłowo – w celu sprawdzenia ochrony przeciwporażeniowej podstawowej wykonuje się przede wszystkim pomiar rezystancji izolacji. Ochrona podstawowa to nic innego jak zabezpieczenie przed dotykiem części czynnych w normalnych warunkach pracy instalacji. Czyli sprawdzamy, czy izolacja przewodów, aparatów, opraw, rozdzielnic jest na tyle dobra, że prąd nie ma „drogi ucieczki” tam, gdzie nie powinien płynąć. W praktyce robi się to miernikiem rezystancji izolacji, który podaje na badany obwód napięcie probiercze (np. 500 V DC dla instalacji niskiego napięcia) i mierzy rezystancję między żyłą fazową a ochronną, fazową a neutralną, oraz między żyłami między sobą. Im wyższa wartość, tym lepiej – normy PN-HD 60364 i związane z nimi wytyczne mówią o minimalnych wartościach rzędu megaomów, w zależności od typu instalacji. Moim zdaniem to jeden z kluczowych pomiarów odbiorczych i okresowych, bo od razu pokazuje stan izolacji przewodów, uszkodzenia mechaniczne, zawilgocenia, starzenie się kabli. W praktyce, gdy masz np. starą instalację w budynku mieszkalnym, pomiar rezystancji izolacji często ujawnia „przebicia” w puszkach, zgniecione przewody, albo izolację nadpaloną przy źle dokręconych zaciskach. To właśnie te uszkodzenia mogą doprowadzić do pojawienia się napięcia na obudowie metalowej i zwiększyć ryzyko porażenia. Dlatego w dobrych praktykach branżowych pomiar rezystancji izolacji wykonuje się zawsze przed załączeniem instalacji do sieci, po większych przeróbkach oraz okresowo w trakcie eksploatacji. Dodatkowo, dobrze wykonany pomiar z odpowiednim udokumentowaniem w protokole pomiarowym jest podstawą do oceny, czy instalacja spełnia wymagania ochrony podstawowej i czy można ją bezpiecznie użytkować.

Pytanie 39

Które warunki powinny być spełnione przy wykonywaniu pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym wyłączeniu napięcia zasilającego?

A. Wyłączone odbiorniki z gniazd wtyczkowych, włączone łączniki oświetleniowe, wymontowane źródła światła.

B. Wyłączone odbiorniki z gniazd wtyczkowych, włączone łączniki oświetleniowe, zamontowane źródła światła.

C. Włączone odbiorniki do gniazd wtyczkowych, włączone łączniki oświetleniowe, wymontowane źródła światła.

D. Włączone odbiorniki do gniazd wtyczkowych, włączone łączniki oświetleniowe, zamontowane źródła światła.

Prawidłowa odpowiedź dobrze oddaje to, jak w praktyce powinno się przygotować instalację do pomiaru rezystancji izolacji po wyłączeniu napięcia. Kluczowe są trzy elementy: wszystkie odbiorniki muszą być odłączone od gniazd wtyczkowych, łączniki oświetleniowe powinny być w pozycji „załączone”, a źródła światła – wymontowane. Dlaczego tak? Podczas pomiaru podajesz na obwód napięcie probiercze z miernika (zwykle 250 V, 500 V albo 1000 V DC, zgodnie z PN‑HD 60364‑6). To napięcie nie może „przechodzić” przez żadne urządzenia, żadne żarówki, zasilacze LED, zasilacze impulsowe czy elektronikę w gniazdkach. Miernik ma badać wyłącznie stan izolacji przewodów i osprzętu instalacyjnego, a nie stan odbiorników. Moim zdaniem najważniejsza rzecz, o której się często zapomina, to właśnie konieczność włączenia łączników oświetleniowych. Jeżeli łącznik jest wyłączony, odcinasz część obwodu i mierzysz tylko fragment instalacji – wynik będzie zawyżony i kompletnie niemiarodajny. Dlatego dobra praktyka pomiarowa mówi: wszystkie łączniki w danym obwodzie ustawiamy w pozycji załączonej, a źródła światła wyjmujemy, żeby nie uszkodzić ich wysokim napięciem pomiarowym i żeby ich rezystancja nie fałszowała wyniku. Wyjęcie wszystkich wtyczek z gniazd też jest absolutnym standardem. Odbiorniki mają własne obwody, kondensatory, filtry EMC, zasilacze impulsowe – to wszystko może powodować zaniżenie wyniku rezystancji izolacji, a w skrajnym przypadku nawet uszkodzenie urządzenia. Z mojego doświadczenia na pomiarach okresowych w budynkach mieszkalnych i biurowych zawsze stosuje się zasadę: najpierw odłącz wszystko z gniazd, poinformuj użytkowników, dopiero potem mierz. Tego wymagają i normy, i zdrowy rozsądek. Warto też pamiętać, że pomiar rezystancji izolacji wykonuje się między żyłami fazowymi a przewodem ochronnym PE (lub PEN), a w niektórych przypadkach również między żyłami roboczymi. Dobrą praktyką jest rozłączenie wrażliwych urządzeń elektronicznych i modułów, np. sterowników automatyki. Prawidłowe przygotowanie obwodu – dokładnie tak, jak w zaznaczonej odpowiedzi – gwarantuje, że wynik rzeczywiście odzwierciedla stan izolacji przewodów, a nie przypadkowe właściwości podłączonych urządzeń.

Pytanie 40

Prądnicę wzbudzono oraz doprowadzono do prędkości obrotowej bliskiej prędkości synchronicznej. Synchronizacja z siecią sztywną przeprowadzana jest za pomocą żarówek w układzie widocznym na schemacie. W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę do sieci?

A. Żarówki zgasły, a woltomierz V 0 wskazuje wartość bliską 0 V.

B. Żarówki zgasły, a woltomierz V 0 wskazuje wartość bliską 400 V.

C. Żarówki świecą jednocześnie, a woltomierz V 1 wskazuje wartość bliską 400 V.

D. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V 2 wskazuje wartość bliską 0 V.

W tym zadaniu łatwo dać się złapać na pozornie logiczne skojarzenia z napięciem 400 V i świeceniem żarówek, ale w synchronizacji prądnicy z siecią sztywną kluczowe są trzy warunki: równość napięć, równość częstotliwości oraz zgodność kątów fazowych i kolejności faz. Żarówki w układzie trójżarówkowym są włączone tak, że świecą wtedy, gdy między odpowiednimi fazami prądnicy i sieci istnieje różnica napięcia, czyli gdy wektory napięć nie są w fazie. Jeśli żarówki zgasły, ale woltomierz V0 wskazuje około 400 V, oznacza to, że układ jest źle zinterpretowany: w praktyce taki odczyt sugerowałby, że mierzysz inne napięcie niż różnicowe między siecią a generatorem. Nie można przyłączać generatora, gdy jakikolwiek woltomierz różnicowy pokazuje wartość zbliżoną do napięcia znamionowego, bo to jest zapowiedź bardzo silnych prądów wyrównawczych i udaru elektromagnetycznego w chwili zamknięcia łącznika. Podobnie mylące jest kierowanie się wyłącznie odczytem zwykłego woltomierza fazowego, np. V1 wskazującego 400 V przy jednoczesnym świeceniu żarówek. To tylko dowód, że napięcie prądnicy ma właściwą wartość skuteczną, ale faza jest przesunięta względem sieci – żarówki świecą, bo różnica napięć między odpowiednimi zaciskami jest istotna. Zamknięcie łącznika w takim momencie spowodowałoby gwałtowne dociągnięcie generatora do kąta sieci, duże momenty dynamiczne i możliwość uszkodzenia sprzęgła lub samej maszyny. Częstym błędem jest też skupianie się tylko na częstotliwości (np. obserwacja V2 czy częstotliwościomierza) i ignorowanie faktu, że żarówki zapalające się i gasnące niejednocześnie wskazują na złą kolejność faz. Nawet jeśli częstotliwość i poziom napięcia są poprawne, przy złej kolejności faz dołączenie generatora do sieci spowoduje powstanie wirującego pola o przeciwnym kierunku, co w praktyce kończy się bardzo nieprzyjemnymi zjawiskami dynamicznymi. Dobra praktyka synchronizacji mówi jasno: dopiero gdy żarówki jednocześnie gasną (lub są minimalnie przyciemnione) i miernik napięcia różnicowego pokazuje wartość bliską 0 V, a częstotliwość jest zgodna z siecią, można bezpiecznie zamknąć łącznik i dołączyć prądnicę.

Rozpocznij nowy egzamin

Powrót do strony głównej
