Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 12 czerwca 2026 08:11
Data zakończenia: 12 czerwca 2026 08:29

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na końcu pionu wodociągowego w systemie z dolnym rozdziałem musi być zamontowany zawór

A. odpowietrzający

B. przelotowy z kurkiem spustowym

C. czerpalny ze złączką do węża

D. zwrotny

Wykorzystanie innych typów zaworów w pionach wodociągowych może prowadzić do poważnych problemów związanych z funkcjonalnością i bezpieczeństwem instalacji. Zawór odpowietrzający ma na celu eliminację nadmiaru powietrza z systemu, co jest niezbędne w kontekście wentylacji rur, jednak nie pełni roli w opróżnianiu systemu z wody. Jego zastosowanie w dolnej części pionu wodociągowego jest niewłaściwe, gdyż odpowietrzniki powinny znajdować się na wyższych poziomach w instalacji, aby skutecznie eliminować powietrze, a nie służyć jako element kontrolujący przepływ wody. Zawór zwrotny, z drugiej strony, jest zaprojektowany do zapobiegania cofaniu się wody, co w kontekście dolnej części instalacji może prowadzić do problemów z ciśnieniem i ewentualnych awarii systemu. W przypadku zaworu czerpalnego ze złączką do węża, jego funkcja jest ograniczona do pobierania wody, co nie spełnia wymogów dotyczących spuszczania wody z instalacji. Ponadto, zastosowanie takiego zaworu w pionie wodociągowym może prowadzić do nieprawidłowego funkcjonowania całego systemu, w tym ryzyka zatykania lub uszkodzenia rur. Właściwe rozumienie funkcji i zastosowań różnych typów zaworów jest kluczowe dla projektowania i utrzymania skutecznych oraz bezpiecznych instalacji wodociągowych, a ich niewłaściwy dobór może generować dodatkowe koszty związane z naprawami i konserwacją.

Pytanie 2

Na jakiej wysokości od podłogi powinna być zainstalowana bateria umywalkowa wisząca?

A. 120 cm

B. 100 cm

C. 110 cm

D. 130 cm

Wysokości 100 cm, 120 cm i 130 cm dla montażu naściennej baterii umywalkowej mogą wydawać się na pierwszy rzut oka odpowiednie, ale w rzeczywistości prowadzą one do niepraktycznych rozwiązań. Montaż na wysokości 100 cm może być zbyt niski dla większości użytkowników, co utrudnia wygodne korzystanie z umywalki. Osoby dorosłe mogą mieć trudności z dotarciem do wody, szczególnie gdy umywalka ma standardową wysokość. Z kolei montaż na wysokości 120 cm, mimo że z pozoru wydaje się bardziej komfortowy, może powodować, że strumień wody będzie zbyt wysoki, co skutkuje niepożądanym zachlapaniem otoczenia. W praktyce często obserwuje się, że taki montaż zwiększa ryzyko przypadkowych rozlewów, co może prowadzić do nieestetycznego wyglądu łazienki i zwiększenia kosztów utrzymania. Wysokość 130 cm jest jeszcze bardziej problematyczna, gdyż sprawia, że korzystanie z umywalki staje się niewygodne, szczególnie dla dzieci oraz osób starszych czy z ograniczeniami ruchowymi. W kontekście standardów budowlanych oraz ergonomicznych zaleca się unikanie takich wariantów montażu, co może prowadzić do frustracji i złych doświadczeń użytkowników. Zrozumienie odpowiednich wysokości dla zamontowania baterii umywalkowej jest kluczowe dla tworzenia funkcjonalnych i przystosowanych dla użytkowników przestrzeni łazienkowych.

Pytanie 3

Urządzenie, które można dodatkowo zainstalować w systemie kanalizacyjnym, to

A. zawór kulowy

B. zdrój uliczny

C. odpowietrznik

D. separator tłuszczu

Separator tłuszczu jest urządzeniem, które stosuje się w instalacjach kanalizacyjnych, aby eliminować tłuszcze i oleje z wód odpadowych przed ich odprowadzeniem do sieci kanalizacyjnej. Tego rodzaju urządzenie działa na zasadzie różnicy gęstości, dzięki czemu tłuszcze, które są lżejsze od wody, unosi się na powierzchni, a następnie są oddzielane. Jest to szczególnie istotne w restauracjach, zakładach gastronomicznych oraz w innych miejscach, gdzie dochodzi do dużego zużycia tłuszczów. Zgodnie z normami ochrony środowiska, zainstalowanie separatora tłuszczu jest często wymagane prawnie, aby zapobiegać zatorom w kanalizacji i nieczystościom w rzekach czy jeziorach. Dobre praktyki wskazują, że separator powinien być regularnie konserwowany, aby zapewnić jego efektywność, a także aby spełniać kryteria jakości wód odpadowych. Odpowiednie wymiary i parametry separatorów dostosowuje się do indywidualnych potrzeb obiektów, co czyni je niezwykle elastycznymi w zastosowaniu. Przykładem mogą być instalacje w dużych obiektach gastronomicznych, gdzie separator tłuszczu jest niezbędny do prawidłowego funkcjonowania systemu kanalizacyjnego.

Pytanie 4

Określ zapotrzebowanie do uzbrojenia rozdzielacza instalacji grzejnikowej centralnego ogrzewania.

A. B.

B. D.

C. C.

D. A.

Odpowiedź A jest poprawna, ponieważ definiuje wszystkie istotne elementy, które są kluczowe dla prawidłowego funkcjonowania rozdzielacza w instalacji grzejnikowej centralnego ogrzewania. Zawór odpowietrzający jest niezbędny do usuwania powietrza z systemu grzewczego, co nie tylko zapobiega korozji elementów instalacji, ale także poprawia jej efektywność energetyczną. Przykładem zastosowania zaworu odpowietrzającego może być sytuacja, gdy po napełnieniu systemu wodą, powietrze gromadzi się w grzejnikach, co prowadzi do ich niesprawności. Zawór spustowy jest równie ważny, ponieważ umożliwia opróżnienie instalacji z wody w przypadku konserwacji lub awarii, co jest standardem w projektowaniu systemów grzewczych. Zawór odcinający ze śrubunkiem pozwala na izolację poszczególnych sekcji systemu, co jest niezbędne podczas prac naprawczych lub rozbudowy instalacji, zgodnie z zasadami bezpieczeństwa i efektywności. Właściwe dobranie tych elementów zgodnie z normami branżowymi, takimi jak PN-EN 12828 dla systemów grzewczych, jest kluczowe dla zapewnienia ich długotrwałej i bezawaryjnej pracy.

Pytanie 5

Symbolem graficznym przedstawionym na rysunku oznacza się

A. zasuwę.

B. trójnik zaślepiony.

C. zawór redukcyjny.

D. wydłużkę.

Symbol graficzny przedstawiony na rysunku określa zasuwę, która jest kluczowym elementem w instalacjach rurociągowych. Zasuwa jest urządzeniem umożliwiającym całkowite odcięcie lub przywrócenie przepływu medium, co jest niezwykle istotne podczas konserwacji lub napraw. Zasuwy są powszechnie stosowane w różnych systemach, takich jak wodociągi, instalacje gazowe czy przemysłowe rurociągi. Ich charakterystyczny symbol, składający się z dwóch linii przecinających się pod kątem, odzwierciedla mechanizm zamykający przepływ. Zastosowanie zasuwy przyczynia się do zwiększenia bezpieczeństwa operacji poprzez umożliwienie kontrolowania przepływu substancji. Standardy branżowe, takie jak PN-EN 13774, definiują wymagania dotyczące budowy oraz działania zasuw, co podkreśla ich znaczenie w każdym projekcie instalacyjnym. Wiedza na temat symboli i funkcji komponentów instalacyjnych jest kluczowa dla inżynierów i techników, a poprawne ich zrozumienie ma praktyczne zastosowanie w codziennej pracy.

Pytanie 6

Który element wentylacyjny jest stosowany do przekształcenia przekroju rury z prostokątnego na okrągły?

A. Kolano

B. Kryza

C. Dyfuzor

D. Mufa

Wybór innych kształtek wentylacyjnych zamiast dyfuzora na pewno jest dużym błędem. Kolano, które zmienia kierunek przepływu powietrza, nie zmienia jego kształtu, więc to nie to. Kryza z kolei reguluje przepływ powietrza, ale też nie ma wpływu na kształt. Mufa z kolei służy do łączenia przewodów o tym samym kształcie, co nie ma sensu w kontekście zmiany kształtu z prostokątnego na kołowy. Często ludzie mylą te funkcje, co wynika z tego, że nie do końca rozumieją, jak te elementy działają w systemach wentylacyjnych. Każda z kształtek ma swoje miejsce i funkcje, więc powinniśmy przed wyborem zrozumieć, co każda z nich robi i jakie ma zadania.

Pytanie 7

Jak powinny być rozmieszczone przewody ogrzewania podłogowego w strefach brzegowych?

A. W odległości uzależnionej od średnicy przewodów

B. W większych odstępach niż w strefie głównej

C. W odległości zależnej od temperatury na zewnątrz

D. W mniejszych odstępach niż w strefie głównej

Odpowiedź, że przewody ogrzewania podłogowego w strefach brzegowych należy układać w mniejszych odległościach od siebie niż w strefie głównej, jest zgodna z zasadami projektowania systemów ogrzewania podłogowego. W strefach brzegowych, które są obszarami narażonymi na większe straty ciepła, kluczowe jest zwiększenie gęstości układania przewodów. Zmniejszenie odległości między przewodami pozwala na skoncentrowanie ciepła w miejscach, które mogą być bardziej narażone na chłodzenie, na przykład w pobliżu ścian zewnętrznych lub okien. Praktyczne zastosowanie tego podejścia można zaobserwować w projektach budowlanych, gdzie w strefach brzegowych stosuje się odległości około 10-15 cm, podczas gdy w strefie głównej, gdzie straty ciepła są mniejsze, odległość może wynosić 20-30 cm. Tego rodzaju praktyki są zgodne z rekomendacjami branżowymi, które podkreślają konieczność dostosowania układu ogrzewania do specyfiki danego pomieszczenia, co wpływa na efektywność całego systemu. Właściwe rozmieszczenie przewodów jest kluczowe dla zapewnienia jednolitego rozkładu temperatury oraz komfortu cieplnego w pomieszczeniach.

Pytanie 8

Jakiego koloru jest taśma do oznaczania lokalizacji gazociągu?

A. Białego

B. Czerwonego

C. Niebieskiego

D. Żółtego

Odpowiedź "żółtego" jest poprawna, ponieważ taśma ostrzegawczo-lokalizacyjna gazociągu zgodnie z obowiązującymi normami (np. PN-EN 12613) powinna być w kolorze żółtym. Taśma ta ma na celu nie tylko oznaczenie miejsca, w którym znajdują się instalacje gazowe, ale również ostrzeżenie przed niebezpieczeństwem związanym z ich obecnością. W praktyce, stosowanie żółtej taśmy ostrzegawczej pozwala na szybkie identyfikowanie lokalizacji gazociągów przez służby ratunkowe, pracowników budowlanych oraz innych użytkowników przestrzeni publicznej. Dzięki temu można uniknąć niebezpiecznych sytuacji, takich jak przypadkowe uszkodzenie instalacji gazowej podczas prac ziemnych. Właściwe oznakowanie jest kluczowe dla bezpieczeństwa i z tego powodu wiele krajów wprowadziło wymagania dotyczące kolorystyki oznaczeń podziemnych instalacji. Wiedza na temat kolorów taśm i ich znaczenia jest istotna dla profesjonalistów z branży budowlanej i instalacyjnej.

Pytanie 9

Termostatyczna głowica powinna być instalowana na grzejnikowym zaworze.

A. zasilającym w układzie poziomym

B. zasilającym w układzie pionowym

C. powrotnym w układzie poziomym

D. powrotnym w układzie pionowym

Głowica termostatyczna powinna być montowana na zaworze grzejnikowym zasilającym w pozycji poziomej, ponieważ zapewnia to optymalne warunki pracy systemu grzewczego. Zamontowanie głowicy w tej pozycji umożliwia prawidłowe odczyty temperatury oraz efektywne reagowanie na zmiany otoczenia. Głowica termostatyczna działa na zasadzie rozprężania cieczy lub gazu, co powoduje ruch mechaniczny regulatora zaworu. W pozycji poziomej zawór łatwiej utrzymuje stabilność ciśnienia w instalacji, co przekłada się na lepsze sterowanie przepływem czynnika grzewczego. Przykładem zastosowania prawidłowej instalacji jest system ogrzewania podłogowego, gdzie odpowiednie ustawienie głowicy zapewnia równomierne rozkładanie ciepła w pomieszczeniu. Warto również pamiętać, że zgodnie z normami branżowymi, montaż głowicy w zalecanej pozycji jest kluczowy dla osiągnięcia maksymalnej efektywności energetycznej oraz komfortu cieplnego w budynkach. Ponadto, w sytuacjach, gdy głowica znajduje się w nieodpowiedniej pozycji, może dojść do fałszywych wskazań temperatury, co prowadzi do nieefektywnego działania systemu grzewczego i niepotrzebnego zwiększenia kosztów eksploatacji.

Pytanie 10

Zgodnie z wymaganiami technicznymi, zlewozmywak powinien być zamontowany na wysokości od podłogi

A. 65cm

B. 85cm

C. 55cm

D. 95cm

Zgodnie z obowiązującymi normami i standardami instalacyjnymi, wysokość montażu zlewozmywaka powinna wynosić 85 cm od podłogi. Taki wymiar jest uznawany za optymalny, zarówno z perspektywy ergonomicznej, jak i użytkowej. Dzięki temu zapewnia wygodny dostęp do zlewozmywaka, co jest szczególnie istotne w kontekście codziennego użytkowania, w tym mycia naczyń czy przygotowywania posiłków. Wysokość 85 cm umożliwia użytkownikom swobodne korzystanie z baterii, co wpływa na komfort pracy w kuchni. Warto również zauważyć, że w przypadku osób o różnym wzroście, montaż zlewozmywaka na tej wysokości minimalizuje ryzyko nadmiernego schylania się czy rozciągania. Dodatkowo, w obiektach użyteczności publicznej często stosuje się standardy, które zalecają tę wysokość, aby dostosować się do potrzeb większej grupy użytkowników. Dlatego montując zlewozmywak na wysokości 85 cm, realizujemy zasady ergonomii, co przekłada się na funkcjonalność oraz wygodę korzystania z przestrzeni kuchennej.

Pytanie 11

Urządzenie przedstawione na rysunku służy do

A. udrażniania zatkanych przykanalików.

B. czyszczenia wpustów podwórzowych.

C. czyszczenia kanałów przełazowych.

D. usuwania osadów z osadników wpustów ulicznych.

Urządzenie przedstawione na rysunku to mechaniczna przepychaczka do rur, która jest kluczowym narzędziem w branży kanalizacyjnej. Służy do udrażniania zatkanych przykanalików, co jest istotne dla utrzymania sprawności systemów kanalizacyjnych. Przykanaliki są małymi rurami, które często są narażone na zatykanie się przez różnorodne zanieczyszczenia, takie jak resztki jedzenia, tłuszcz, włosy czy osady. Mechaniczne przepychaczki są wyposażone w elastyczne spirale, które można wprowadzać bezpośrednio do rur, aby skutecznie usunąć blokady. Technika ta jest zgodna z najlepszymi praktykami w zakresie utrzymania infrastruktury sanitarno-kanalizacyjnej. Regularne korzystanie z przepychaczek pozwala uniknąć poważniejszych problemów, takich jak awarie systemów odprowadzania ścieków, które mogą prowadzić do kosztownych napraw oraz zagrożeń dla zdrowia publicznego. Warto podkreślić, że stosowanie tego narzędzia wymaga odpowiedniej wiedzy i doświadczenia, aby uniknąć uszkodzenia rur.

Pytanie 12

Jakiego typu rury dotyczą informacje zawarte na rurach w instalacji wodociągowej: PN-EN 1057 Cu 22x1 R220 HUTMEN POLSKA 12 14?

A. Z miedzi w stanie miękkim

B. Z polipropylenu

C. Z polietylenu z wkładką aluminiową

D. Ze stali ze szwem

Wybór rur polietylenowych z wkładką aluminiową wydaje się nieodpowiedni, ponieważ takie rury są zazwyczaj stosowane w instalacjach, gdzie wymagana jest elastyczność i odporność na wysokie ciśnienia, jednak nie są to rury opisane w pytaniu. Rury stalowe ze szwem, chociaż powszechnie używane w infrastrukturze przemysłowej, nie spełniają wymogów dotyczących systemów wodociągowych, zwłaszcza w kontekście korozji oraz jakości wody pitnej. Ponadto, rury polipropylenowe, mimo że coraz częściej znajdują zastosowanie w instalacjach budowlanych, nie mają takich właściwości mechanicznych i chemicznych jak miedź, co czyni je mniej odpowiednimi do transportu wody. Miedź, jako materiał, spełnia wymogi dotyczące zdrowia publicznego oraz norm budowlanych, co sprawia, że jest preferowany w wielu zastosowaniach. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków obejmują mylenie właściwości materiałów oraz ich zastosowania. Użytkownicy często mogą nie dostrzegać specyfikacji norm, które jasno definiują, jakie materiały i ich właściwości są akceptowane w instalacjach wodociągowych. Zrozumienie różnic między rodzajami rur oraz ich odpowiednich zastosowań jest kluczowe dla zapewnienia trwałości i funkcjonalności instalacji.

Pytanie 13

Ile materiału izolacyjnego trzeba nabyć do zaizolowania przewodów węzła ciepłowniczego o średnicy DN 100 i całkowitej długości 3 m, zakładając, że na straty przeznaczone zostanie 5% tej długości?

A. 2,85 m

B. 3,50 m

C. 3,05 m

D. 3,15 m

Odpowiedź 3,15 m jest prawidłowa, ponieważ uwzględnia straty materiałowe, które są nieodłącznym elementem procesu izolacji przewodów. W przypadku przewodów ciepłowniczych o średnicy DN 100 i długości 3 m, należy obliczyć długość otuliny w następujący sposób: najpierw obliczamy 5% długości przewodu, co daje 0,15 m. Następnie dodajemy tę wartość do całkowitej długości przewodu: 3 m + 0,15 m = 3,15 m. Taki sposób obliczeń jest zgodny z dobrą praktyką w branży, gdzie uwzględnienie strat materiałowych jest kluczowe dla efektywności i jakości wykonania. Przykładowo, w projektach budowlanych i przemysłowych, zawsze warto planować zapas materiałów, aby uniknąć nieprzewidzianych opóźnień. Ustalanie odpowiedniego zapasu otuliny ma również znaczenie dla długoterminowej efektywności energetycznej systemu ciepłowniczego, co jest zgodne z normami ISO 50001 dotyczącymi zarządzania energią. W ten sposób minimalizujemy ryzyko przestoju w pracy systemu oraz zapewniamy jego optymalną wydajność.

Pytanie 14

Przygotowania do budowy sieci kanalizacyjnej obejmują

A. obsadzenie studzienek kanalizacyjnych

B. badanie gruntu

C. umocnienie pionowych ścian wykopu

D. zagęszczanie gruntu

Badanie gruntu stanowi kluczowy etap w przygotowaniach do budowy sieci kanalizacyjnej. Jego celem jest ocena warunków geotechnicznych, które mają istotny wpływ na projektowanie i realizację inwestycji. Analiza gruntu pozwala na określenie jego typu, właściwości fizycznych oraz mechanicznych, co z kolei wpływa na dobór odpowiednich technologii budowlanych oraz materiałów. Przykładowo, w przypadku gruntów sypkich może być konieczne zastosowanie dodatkowych technik stabilizacji, takich jak zagęszczanie. Badanie gruntu powinno obejmować próbki do analizy laboratoryjnej, badania penetracyjne oraz georadarowe, co pozwala na dokładniejsze zrozumienie struktury podłoża. Zgodnie z normami branżowymi, takim jak PN-EN 1997-1, odpowiednia klasyfikacja i ocena gruntu są niezbędne do uniknięcia potencjalnych problemów w trakcie budowy oraz eksploatacji systemu kanalizacyjnego. Przeprowadzenie rzetelnych badań gruntu to klucz do zapobiegania awariom i kosztownym naprawom w przyszłości.

Pytanie 15

W przypadku prowadzenia prac naprawczych na sieci gazowej w obrębie wykopu, jaka powinna być minimalna odległość balustrad ochronnych od krawędzi tego wykopu?

A. 2,0 m

B. 3,0 m

C. 1,0 m

D. 1,5 m

Wybór większej odległości balustrad zabezpieczających, jak 2,0 m, 3,0 m czy 1,5 m, może wynikać z błędnego zrozumienia zasad bezpieczeństwa w kontekście wykopów. Przyjęcie nadmiernej odległości może prowadzić do wprowadzenia niepotrzebnych trudności w organizacji pracy, a nawet do wzmocnienia niebezpieczeństw związanych z ruchem w obrębie wykopu. Na przykład, balustrady zbyt daleko od krawędzi mogą nie spełniać swojej podstawowej funkcji ochronnej, co zwiększa ryzyko upadku. Kluczowym błędem myślowym jest założenie, że im dalej balustrady od krawędzi wykopu, tym większe bezpieczeństwo. W rzeczywistości, zgodnie z normami dot. budowy i zabezpieczeń, balustrady powinny znajdować się na optymalnej odległości, aby zapewnić ochronę w przypadku nieprzewidzianych zdarzeń. W praktyce, zbyt duża odległość prowadzi do obniżenia efektywności zabezpieczeń, a także może powodować chaotyczność w organizacji pracy, co z kolei prowadzi do ryzyka wystąpienia wypadków. Ważne jest zatem, aby przy planowaniu zabezpieczeń wykopów kierować się nie tylko intuicją, ale przede wszystkim obowiązującymi przepisami i normami bezpieczeństwa, które jasno określają, jak należy postępować w takich sytuacjach.

Pytanie 16

Jakie narzędzia są stosowane do łączenia rur miedzianych w procesie zaprasowywania?

A. zaciskarka promieniowa, obcinarka, gratownik oraz marker

B. zaciskarka osiowa, obcinarka, gratownik oraz marker

C. zaciskarka osiowa, gratownik, klucz do rur oraz marker

D. zaciskarka promieniowa, gratownik, klucz do rur oraz marker

Analizując pozostałe odpowiedzi, można zauważyć, że zawierają one nieadekwatne zestawienia narzędzi, które nie są stosowane w technologii zaprasowywania rur miedzianych. Zaciskarka osiowa, wspomniana w niektórych odpowiedziach, jest narzędziem przeznaczonym do pracy z innymi systemami łączenia. Jej zastosowanie może prowadzić do nieprawidłowego połączenia, ponieważ nie jest przystosowana do specyfiki miedzi. Obcinarka, która występuje w poprawnej odpowiedzi, jest istotnym narzędziem, ale użycie zaciskarki osiowej z obcinarką zamiast zaciskarki promieniowej może ograniczyć efektywność procesu montażu. Dodatkowo, gratownik jest ważnym narzędziem, jednak jego zastosowanie bez wcześniejszego użycia odpowiedniej zaciskarki, jak promieniowa, naraża instalację na ryzyko nieszczelności. Użycie markera w błędnych odpowiedziach sugeruje, że niektóre elementy nie są starannie oznaczane, co prowadzi do potencjalnych pomyłek w montażu. W kontekście standardów branżowych należy pamiętać, że stosowanie właściwych narzędzi jest kluczowe dla utrzymania wysokiej jakości instalacji i minimalizowania błędów. Niewłaściwy wybór narzędzi nie tylko wpływa na jakość wykonania, ale również na długoterminową trwałość i bezpieczeństwo systemu, co jest absolutnie kluczowe w branży budowlanej i instalacyjnej.

Pytanie 17

Węzeł ciepłowniczy służący jako pośrednie zasilanie dla instalacji c.o. to węzeł

A. wymiennikowy

B. z pompą strumieniową

C. hydroelewatorowy

D. zmieszania pompowego

Węzeł wymiennikowy jest kluczowym elementem w systemach ciepłowniczych, służącym do przekazywania energii cieplnej z jednego medium do drugiego, przy jednoczesnym oddzieleniu tych dwóch obiegów. W kontekście pośredniego zasilania instalacji centralnego ogrzewania (c.o.), węzeł wymiennikowy jest niezbędny, ponieważ umożliwia efektywne zarządzanie temperaturą oraz ciśnieniem w systemie. Ten rodzaj węzła najczęściej wykorzystuje się w budynkach wielorodzinnych oraz obiektach przemysłowych, gdzie precyzyjne dostosowanie parametrów ciepła do aktualnych potrzeb jest kluczowe. Przykładem zastosowania węzła wymiennikowego może być sytuacja, gdy z sieci ciepłowniczej dostarczane są gorące nośniki energii, które następnie poprzez wymiennik ciepła oddają ciepło do wody krążącej w instalacji grzewczej budynku. Taki proces minimalizuje ryzyko przegrzania oraz pozwala na uzyskanie wyższej efektywności energetycznej, co jest zgodne z obowiązującymi standardami oraz dobrymi praktykami w dziedzinie inżynierii ciepłowniczej.

Pytanie 18

W trakcie montażu przyłącza wodociągowego z rur PE do sieci wodociągowej przy użyciu technologii zaciskanej przez skręcanie, aby zaznaczyć pełne wsunięcie rury do dna złączki, należy wykorzystać

A. punktak stalowy

B. marker niezmywalny

C. rysik stalowy

D. ołówek grafitowy

Zastosowanie markera niezmywalnego do oznaczenia pełnego wsunięcia rury PE do złączki jest kluczowe dla zapewnienia jakości i trwałości połączenia. Marker niezmywalny pozwala na wyraźne, trwałe oznaczenie, które nie ulegnie zatarciu w wyniku działania wody czy innych substancji. Dzięki temu wykonawca ma pewność, że rura została wsunięta na odpowiednią głębokość, co jest niezbędne dla uzyskania szczelności połączenia oraz uniknięcia potencjalnych wycieków. W praktyce stosowanie takich markerów jest powszechną normą, co potwierdzają standardy branżowe, takie jak PN-EN 12201, które dotyczą systemów rur z tworzyw sztucznych. Prawidłowe oznaczenie głębokości wsunięcia rury jest również częścią procedur kontrolnych w wielu przedsiębiorstwach wodociągowych, co podkreśla znaczenie tego kroku w procesie budowy lub modernizacji sieci wodociągowej.

Pytanie 19

W materiałach technicznych wskazano, że rura kanalizacyjna Ø0,2 m o długości l = 300 m powinna być układana ze spadkiem i = 2‰. O ile zwiększy się zagłębienie rury na tej długości?

A. 0,6 m

B. 0,3 m

C. 6,0 m

D. 3,0 m

Wybór innych odpowiedzi na to pytanie często wynika z błędnego zrozumienia pojęcia spadku oraz jego zastosowania w kontekście długości przewodu. Na przykład, odpowiedź 3,0 m może sugerować nadmierne założenie, iż spadek jest znacznie bardziej intensywny niż w rzeczywistości. Odpowiedź 0,3 m z kolei mogłaby sugerować zbyt mały spadek, który nie zapewniałby efektywnego przepływu. Typowym błędem myślowym jest zakładanie, że spadek 2‰ automatycznie przekłada się na większe wartości zagłębienia przy długości 300 m. Ważne jest, aby właściwie przeliczyć wartości, a także zrozumieć, że spadek odnosi się do stosunku wysokości do długości, a nie do całkowitego zagłębienia. Takie nieporozumienia mogą prowadzić do nieprawidłowych obliczeń i w konsekwencji do problemów z funkcjonowaniem systemu kanalizacyjnego, na przykład do zatorów czy niesprawności w odprowadzaniu ścieków. Dlatego tak istotne jest przyswojenie zasad hydrauliki oraz umiejętność stosowania wzorów na zagłębienie w praktyce inżynieryjnej, zgodnie z obowiązującymi normami i standardami, co z kolei wpływa na jakość projektowania i budowy infrastruktury.

Pytanie 20

Wskaż poprawną według technologii kolejność instalacji przewodów w systemie kanalizacyjnym, zaczynając od przykanalika.

A. Przybory sanitarne, podejście, pion, przewód poziomy boczny oraz główny

B. Przewód poziomy główny oraz boczny, pion, przybory sanitarne, podejście

C. Pion, przybory sanitarne, podejście, przewód poziomy boczny oraz główny

D. Przewód poziomy główny oraz boczny, pion, podejście, przybory sanitarne

Zgłoszona odpowiedź jest zgodna z najczęściej stosowanymi praktykami w zakresie montażu instalacji kanalizacyjnych. Proces montażu przewodów zaczyna się od podłączenia do przykanalika, skąd następnie prowadzi się przewody poziome, które mogą być zarówno główne, jak i boczne. Przewód poziomy główny zbiera ścieki z różnych punktów w budynku, natomiast przewody poziome boczne są używane do podłączania poszczególnych przyborów. Następnie, po zainstalowaniu poziomych przewodów, montuje się piony, które mają za zadanie transportować ścieki w górę do systemu kanalizacji. Pion jest kluczowym elementem, gdyż zapewnia odpowiedni przepływ wody i ścieków. Po zamontowaniu pionów można przystąpić do instalacji podejść, które łączą pion z poszczególnymi przyborami sanitarnymi, takimi jak umywalki, toalety czy prysznice. To podejście gwarantuje, że wszystkie odpady są właściwie kierowane do systemu kanalizacyjnego. Cały proces musi być zgodny z normami budowlanymi oraz zasadami hydrauliki, co zapewnia długotrwałą i bezawaryjną pracę systemu.

Pytanie 21

Na rysunku przedstawiono podłączenie przyłącza gazowego do gazociągu za pomocą

A. zgrzewania doczołowego.

B. zgrzewania elektrooporowego.

C. skręcania.

D. spawania.

Spawanie jest kluczową metodą łączenia rur gazowych, której zastosowanie zapewnia zarówno szczelność, jak i wytrzymałość połączeń. W kontekście przyłącza gazowego do gazociągu, spawanie dostarcza nie tylko solidności, ale także spełnia wymogi norm i standardów bezpieczeństwa, takich jak PN-EN 15000, które regulują procesy spawania w instalacjach gazowych. Dzięki tej technice, miejsca łączenia są mniej podatne na awarie, co jest szczególnie istotne w przypadku transportu gazu. W praktyce, spawanie rur gazowych odbywa się najczęściej przy użyciu odpowiednich elektrody i metod, takich jak spawanie TIG czy MIG, które umożliwiają osiągnięcie wysokiej jakości połączeń. Dodatkowo, spawanie jest metodą, która ogranicza ryzyko przedostawania się gazu na zewnątrz, co jest kluczowym aspektem w kontekście ochrony zdrowia i życia ludzi. W związku z tym, prawidłowe wykonanie spawania jest nie tylko kwestią techniczną, ale również odpowiada za bezpieczeństwo użytkowników.

Pytanie 22

Na podstawie przedmiaru robót określ liczbę kolan hamburskich 1/2", którą należy zamówić do wykonania instalacji gazowej.

Lp.	Podstawa	Opis	Jedn. obmiaru	Ilość
1		ROBOTY INSTALACYJNE – INSTALACJA WEWNĘTRZNA GAZOWA
1 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 15 mm	szt.	22
2 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 25 mm	szt.	16
3 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 32 mm	szt.	13
4 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 40 mm	szt.	7

A. 22 sztuki.

B. 13 sztuk.

C. 16 sztuk.

D. 7 sztuk.

Odpowiedź 22 sztuki jest prawidłowa, ponieważ zgodnie z przedmiarem robót dotyczących instalacji wewnętrznej gazowej, ilość kolan hamburskich o średnicy 1/2 cala wynosi właśnie 22 sztuki. W kontekście projektowania i wykonywania instalacji gazowych, kluczowe jest prawidłowe obliczenie ilości materiałów, które są niezbędne do zapewnienia bezpieczeństwa i efektywności działania systemu. Każde kolano hamburskie jest istotnym elementem w systemie rur, które umożliwiają zmianę kierunku przepływu gazu. Zastosowanie właściwej ilości kolan jest zgodne z dobrymi praktykami branżowymi oraz obowiązującymi normami, które nakładają obowiązek precyzyjnego określenia wymagań materiałowych w przedmiarze robót. Warto również zwrócić uwagę, że kolana hamburskie są produkowane w różnych średnicach, a ich dobór powinien być zgodny z średnicą rur, które będą z nimi łączone. W tej konkretnej sytuacji, nie można pomylić kolan o różnych średnicach, co może wpływać na ciśnienie gazu i bezpieczeństwo całej instalacji.

Pytanie 23

Aby połączyć okrągłe kanały w systemie wentylacyjnym za pomocą nitów, potrzebna będzie nitownica oraz

A. wiertarka i taśma zbrojona aluminiowa

B. młotek i taśma polietylenowa

C. wkrętak i taśma polipropylenowa

D. rozwiertak z uchwytem i taśma zbrojona aluminiowa

Wybór wiertarki oraz taśmy zbrojonej aluminiowej do łączenia okrągłych kanałów wentylacyjnych z użyciem nitów jest właściwy z kilku powodów. Po pierwsze, wiertarka jest niezbędna do wykonania otworów, które umożliwiają zamocowanie nitów w odpowiednich miejscach, co zapewnia stabilność i wytrzymałość połączenia. Otwory muszą być precyzyjnie wywiercone, aby nity mogły być prawidłowo osadzone, co jest kluczowe dla funkcjonowania instalacji wentylacyjnej. Po drugie, taśma zbrojona aluminiowa oferuje doskonałe właściwości wytrzymałościowe oraz odporność na czynniki atmosferyczne, co sprawia, że jest idealnym wyborem do stosowania w instalacjach, które mogą być narażone na wilgoć czy zmiany temperatury. Dzięki zastosowaniu takiej taśmy można również dodatkowo zabezpieczyć połączenia przed ewentualnymi nieszczelnościami. W praktyce, użycie tych materiałów pozwala na efektywne i trwałe łączenie kanałów wentylacyjnych, co jest zgodne z najlepszymi praktykami w branży budowlanej i wentylacyjnej.

Pytanie 24

Jaki rodzaj grzejnika można zainstalować w gabinecie zabiegowym o zwiększonej higienie?

A. Płytowy bez wewnętrznej płyty konwekcyjnej

B. Konwektorowy

C. Członowy aluminiowy

D. Rurowy ożebrowany

Wybór złego typu grzejnika do gabinetu zabiegowego może przynieść poważne problemy z higieną i bezpieczeństwem. Konwektorowy grzejnik, mimo że jest popularny, nie za bardzo nadaje się do takich miejsc. Jego konstrukcja z otworami i szczelinami sprzyja zbieraniu się brudu i bakterii, co może być niebezpieczne dla zdrowia pacjentów. Rurowy grzejnik ożebrowany też nie jest najlepszym rozwiązaniem, bo jego skomplikowana budowa utrudnia czyszczenie. Poza tym przestrzenie między rurkami mogą zbierać kurz, co wpływa na aseptykę. Członowy aluminiowy grzejnik, chociaż lekki i ładny, też nie spełnia wymogów łatwego czyszczenia, a jego budowa to kolejny problem w dezynfekcji. Ludzie często oceniają wybór grzejnika tylko pod kątem efektywności grzewczej, zapominając o ważnych kwestiach higienicznych. W medycynie, szczególnie w obszarach wymagających dbałości o czystość, jak chirurgia czy stomatologia, kluczowe jest, żeby wybierać rozwiązania, które nie tylko ogrzewają, ale też minimalizują ryzyko kontaminacji. Dlatego warto dokładnie przemyśleć, jaki grzejnik wybrać, biorąc pod uwagę normy sanitarne oraz specyfikę danego miejsca.

Pytanie 25

Instalację wodociągową uznaje się za szczelną, jeśli manometr nie pokazuje spadku ciśnienia w czasie

A. 120 min

B. 10 min

C. 60 min

D. 20 min

Wybór niewłaściwego czasu testu ciśnienia, takiego jak 10, 60 lub 120 minut, może prowadzić do błędnych wniosków na temat szczelności instalacji. Czas 10 minut jest zbyt krótki, aby wiarygodnie ocenić stabilność ciśnienia, ponieważ może występować naturalna fluktuacja ciśnienia związana z różnymi czynnikami, takimi jak zmiany temperatury czy chwilowe obciążenia systemu. Z kolei czas 60 minut może być zbyt długi, co w niektórych przypadkach może prowadzić do mylnego wrażenia o nieszczelności, jeśli ciśnienie spadnie, ale będzie to spowodowane innymi czynnikami, na przykład poprawnym rozkładem ciśnienia lub naturalnym wypływem wody w systemie. Natomiast 120 minut w kontekście standardów branżowych również nie jest zalecanym czasem dla prostych testów szczelności, gdyż w praktyce może prowadzić do nieefektywnego wykrywania problemów. Kluczowe jest, aby w testach szczelności brać pod uwagę zarówno czas, jak i metodologię oraz stan techniczny instalacji. Zrozumienie, że różne czasy testowe mogą wprowadzać w błąd, jest istotne dla każdego specjalisty zajmującego się instalacjami wodociągowymi, aby podejmować właściwe decyzje na podstawie rzetelnych danych.

Pytanie 26

Gdzie powinny być umieszczane elementy odwadniające w rurociągach sieci ciepłowniczej?

A. w najwyższych miejscach sieci, z wylotem skierowanym w górę

B. w najniższych miejscach sieci, z wylotem skierowanym w górę

C. w najniższych miejscach sieci, z wylotem skierowanym w dół

D. w najwyższych miejscach sieci, z wylotem skierowanym w dół

Umiejscowienie elementów odwadniających w najwyższych punktach sieci ciepłowniczej, z wylotem skierowanym do dołu, jest koncepcją, która nie uwzględnia fundamentalnych zasad fizyki cieczy i dynamiki przepływu. W takich punktach, woda kondensacyjna, która powstaje w wyniku różnicy temperatur, nie ma możliwości skutecznego odpływu, co prowadzi do jej gromadzenia się. Gromadzenie wody w rurociągach może skutkować nie tylko korozją elementów metalowych, ale również zmniejszeniem przepływu ciepła oraz powstawaniem blokad, które mogą prowadzić do awarii całego systemu. Skierowanie wylotu do dołu w najwyższych punktach spowodowałoby, że woda miałaby tendencję do gromadzenia się w instalacji, co jest sprzeczne z założeniami prawidłowego projektowania systemów ciepłowniczych. Ponadto, umiejscowienie elementów odwadniających w najniższych punktach sieci jest oparte na dobrych praktykach oraz standardach, które wskazują na konieczność skutecznego odprowadzania skroplin. Podobne błędne koncepcje mogą wynikać z niepełnego zrozumienia roli grawitacji w przepływie cieczy, co może prowadzić do podejmowania niewłaściwych decyzji projektowych.

Pytanie 27

Główna kontrola szczelności systemu gazowego jest realizowana po

A. zaślepieniu końcówek instalacji

B. zamknięciu zaworów odcinających

C. zamknięciu zaworów w przewodach poziomych

D. przeprowadzeniu zabezpieczenia przed korozją

Główną próbę szczelności instalacji gazowej przeprowadza się po zaślepieniu jej końcówek, co jest kluczowym krokiem zapewniającym bezpieczeństwo użytkowników. Zgodnie z normą PN-EN 1775, procedura ta wymaga, aby wszystkie końce rur były zaślepione, co zapobiega wydostawaniu się gazu podczas testu. Zaślepienie końcówek pozwala na stworzenie zamkniętego obiegu, w którym można zastosować różne metody badania szczelności, takie jak próba ciśnieniowa z użyciem powietrza lub gazu, co umożliwia wykrycie ewentualnych nieszczelności. Praktycznym przykładem jest sytuacja, w której instalacja gazowa jest nowo wykonana i wymaga potwierdzenia jej szczelności przed oddaniem do użytku. Dobrą praktyką jest również przeprowadzanie takich testów regularnie podczas serwisowania instalacji, aby zapewnić zgodność z obowiązującymi przepisami oraz zapewnić bezpieczeństwo użytkowników. Dodatkowo, istotne jest stosowanie odpowiednich narzędzi i technik kontrolnych, takich jak manometry, które powinny być kalibrowane i regularnie sprawdzane.

Pytanie 28

Jakie urządzenie stosowane w systemach gazowych ma na celu odprowadzenie gazu ziemnego z instalacji działającej pod ciśnieniem, w przypadku gdy ciśnienie to przekracza wartość maksymalną?

A. Przepust

B. Zawór odpływowy

C. Sączek węchowy

D. Wydmuchowy zawór upustowy

Wydmuchowy zawór upustowy jest kluczowym elementem zabezpieczającym instalacje gazowe przed nadmiernym ciśnieniem. Jego główną funkcją jest automatyczne upuszczanie gazu w sytuacji, gdy ciśnienie w układzie przekracza dopuszczalne wartości, co zapobiega potencjalnym awariom i wypadkom. Zawory te są zaprojektowane tak, aby działały w sposób niezawodny i szybki, co jest niezwykle istotne w kontekście bezpieczeństwa. Zastosowanie wydmuchowych zaworów upustowych jest regulowane przez różne normy, w tym normy PN-EN oraz wytyczne branżowe, które określają ich parametry techniczne oraz wymagania montażowe. Przykładem praktycznego zastosowania tego typu zaworów jest ich instalacja w stacjach gazowych oraz na odcinkach sieci przesyłowej, gdzie ich obecność gwarantuje, że ciśnienie nie przekroczy granic, które mogłyby spowodować uszkodzenia rurociągów czy innych elementów systemu. Osoby odpowiedzialne za utrzymanie instalacji powinny regularnie przeprowadzać przeglądy tych zaworów, aby zapewnić ich prawidłowe funkcjonowanie oraz odpowiednią reakcję na zmiany ciśnienia w sieci.

Pytanie 29

Jeśli sekcja sieci ciepłowniczej na planie przypomina literę U, co powinno być tam zrealizowane?

A. napowietrzenie sieci

B. odwodnienie sieci

C. kompensację sieci

D. komorę na sieci

W kontekście sieci ciepłowniczej, nieprawidłowe odpowiedzi mogą wprowadzać w błąd odnośnie do realnych potrzeb w zakresie projektowania oraz eksploatacji systemów ciepłowniczych. Komora na sieci jest wykorzystywana do inspekcji i konserwacji, ale nie ma zastosowania w kontekście zmiany kierunku przewodów, co czyni ją nieodpowiednią odpowiedzią na zadane pytanie. Z kolei odwodnienie sieci jest kluczowe dla usuwania wody, jednak nie jest związane z kompensowaniem naprężeń w rurach. Istotne jest, aby unikać myślenia, że odwodnienie może zastąpić mechanizmy kompensacyjne, ponieważ każde z tych rozwiązań ma swoje unikalne funkcje. Napowietrzenie natomiast ma na celu wyrównanie ciśnienia i jest stosowane w innych kontekstach, takich jak zapobieganie podciśnieniu w sieciach. Ignorowanie znaczenia kompensacji w złączeniach o kształcie litery U prowadzi do ryzyka poważnych uszkodzeń sieci, co podkreśla konieczność posiadania wiedzy na temat odpowiednich praktyk inżynieryjnych. W sytuacjach, gdy zmienia się kierunek sieci, kluczowe jest, aby inżynierowie byli świadomi mechanizmu rozszerzalności cieplnej i stosowali odpowiednie metody kompensacji, aby zapewnić długotrwałą i bezawaryjną pracę systemów ciepłowniczych.

Pytanie 30

W instalacjach gazowych do łączenia stalowych rur o średnicy DN 100 wykorzystuje się połączenia

A. zgrzewane

B. lutowane

C. gwintowe

D. spawane

Połączenia spawane w instalacjach gazowych są najczęściej stosowanym rozwiązaniem dla rur stalowych o średnicy DN 100. Takie połączenia zapewniają wysoką wytrzymałość mechaniczną oraz szczelność, co jest szczególnie istotne w kontekście transportu gazu. W procesie spawania dochodzi do fuzji materiału w miejscu połączenia, co eliminuje potencjalne nieszczelności, które mogłyby wystąpić w innych metodach łączenia. Przykładem mogą być rury stosowane w gazociągach, gdzie każdy element musi wytrzymać wysokie ciśnienia oraz zmienne warunki atmosferyczne. Dobre praktyki w branży wymagają, aby połączenia spawane były realizowane zgodnie z normami PN-EN ISO 15614-1, co zapewnia ich odpowiednią jakość oraz bezpieczeństwo użytkowania. Ponadto, spawanie pozwala na uzyskanie estetycznych i trwałych połączeń, co również ma znaczenie w kontekście wizualnym oraz konserwacyjnym instalacji.

Pytanie 31

Perlator, umieszczony na wylewce baterii czerpalnej, pełni funkcję

A. filtracji zanieczyszczeń obecnych w wodzie wodociągowej

B. kontroli temperatury wody wypływającej z systemu wodociągowego

C. redukcji zużycia wody przez baterię poprzez wciąganie powietrza

D. ochrony instalacji wodociągowej przed zwrotnym przepływem, tzw. cofką

Wiele osób błędnie sądzi, że perlator jest urządzeniem stosowanym do zatrzymywania zanieczyszczeń w wodzie. Jednak jego główną funkcją nie jest filtracja, lecz napowietrzanie strumienia wody. Zatrzymywanie zanieczyszczeń wymagałoby zastosowania specjalnych filtrów, które są używane w innych elementach systemu hydraulicznego, takich jak filtry wstępne. W przypadku regulacji temperatury wody, perlator również nie pełni takiej roli; temperatura jest kontrolowana przez termostatyczne baterie lub zawory mieszające, które dostosowują proporcje ciepłej i zimnej wody. Podejście polegające na myśleniu, że perlator może zabezpieczyć instalację przed przepływem zwrotnym, również jest mylne. Tego rodzaju zabezpieczenia są realizowane przez specjalne urządzenia zwane zaworami zwrotnymi, które zapobiegają cofkowi wody, a nie przez perlator. Stąd, mylnie przypisując funkcje perlatora, możemy prowadzić do nieefektywnego użytkowania systemu wodociągowego oraz niewłaściwego doboru urządzeń, co w dalszej perspektywie może skutkować wyższymi kosztami eksploatacji oraz problemami technicznymi.

Pytanie 32

Jakie będą wydatki na zakup rur do budowy 150 m sieci kanalizacyjnej z rur PP Ø400, jeśli cena segmentu rury o długości 3 m wynosi 500 zł?

A. 1200 zł

B. 75000 zł

C. 25000 zł

D. 1500 zł

W odpowiedziach błędnych zawarte są różne koncepcje, które prowadzą do mylnych obliczeń kosztów zakupu rur. Często mylone są jednostki miary i sposób kalkulacji, co prowadzi do niewłaściwego oszacowania całkowitych wydatków. Na przykład, odpowiedzi takie jak 1500 zł czy 1200 zł mogą wynikać z błędnego obliczenia, w którym pomijana jest liczba potrzebnych odcinków. W przypadku 150 m sieci i odcinków o długości 3 m, należy najpierw ustalić, ile odcinków jest wymaganych, co daje 50. Jeżeli ktoś uwzględniał tylko pojedynczą jednostkę, mógłby dojść do znacznie niższych wartości, co jest typowym błędem. Natomiast odpowiedź 75000 zł, opierająca się na przeszacowaniu liczby odcinków lub ich długości, wskazuje na niezrozumienie podstawowych zasad obliczeń związanych z długościami i cenami jednostkowymi. W praktyce, dla skutecznych obliczeń kosztów, niezbędne jest zrozumienie, jak długości materiałów przekładają się na ich ceny. Warto również zwrócić uwagę na różne dodatkowe czynniki, takie jak wymagania projektowe lub lokalne normy budowlane, które mogą wpłynąć na całkowity koszt, niezależnie od samej ceny materiałów budowlanych.

Pytanie 33

Zabezpieczenie antykorozyjne na instalacji gazowej polega na nałożeniu na oczyszczoną rurę stalową

A. podkładu gruntującego, dwuwarstwowej taśmy termoaktywnej i taśmy zewnętrznej z polietylenu

B. żywicy termoutwardzalnej w toluenie oraz farby izolacyjnej koloru żółtego

C. podkładu gruntującego oraz farby izolacyjnej

D. farby podkładowej, farby izolacyjnej i taśmy zewnętrznej z polietylenu

Wykonywanie zabezpieczenia antykorozyjnego na sieci gazowej poprzez nałożenie podkładu gruntującego, dwuwarstwowej taśmy termoaktywnej oraz taśmy zewnętrznej z polietylenu jest zgodne z najlepszymi praktykami w branży. Podkład gruntujący jest kluczowym elementem, który poprawia przyczepność kolejnych warstw ochronnych, co zapewnia lepszą ochronę przed korozją. Taśma termoaktywna, która reaguje na zmiany temperatury, tworzy dodatkową barierę przed wilgocią i innymi czynnikami atmosferycznymi. Zastosowanie taśmy zewnętrznej z polietylenu ma na celu zapewnienie dodatkowej ochrony mechanicznej oraz odporności na chemikalia. Przykładem zastosowania tego rozwiązania mogą być rurociągi gazowe w trudnych warunkach atmosferycznych, gdzie właściwa ochrona antykorozyjna jest niezbędna dla zapewnienia bezpieczeństwa i niezawodności systemu. Warto także odwołać się do norm branżowych, takich jak PN-EN 10290, które określają wymagania dotyczące zabezpieczeń antykorozyjnych, co potwierdza konieczność stosowania opisanych metod zabezpieczeń w praktyce.

Pytanie 34

Jakiego rodzaju wentylację można zastosować w mieszkaniach z kominkami?

A. Mechaniczna nawiewno-wywiewna, wytwarzająca podciśnienie

B. Grawitacyjna nawiewno-wywiewna

C. Grawitacyjna wywiewna

D. Mechaniczna wywiewna

Wentylacja grawitacyjna nawiewno-wywiewna jest odpowiednia dla mieszkań wyposażonych w kominki, ponieważ umożliwia równocześnie doprowadzanie świeżego powietrza oraz odprowadzanie zużytego powietrza. W systemie tym wykorzystuje się różnicę temperatur oraz ciśnień, co sprawia, że ciepłe powietrze unosi się ku górze, a zimne opada. Dzięki temu, przy odpowiednim projektowaniu, wentylacja grawitacyjna może skutecznie wspierać działanie kominków, zapewniając im niezbędne powietrze do spalania. W praktyce, aby system wentylacyjny działał prawidłowo, należy zapewnić odpowiednie otwory wentylacyjne w pomieszczeniach, które są od siebie oddzielone oraz zewnętrzny dostęp do powietrza. Przykładami zastosowania tego typu wentylacji są domy jednorodzinne, w których kominki są powszechnie stosowane, a ich prawidłowe funkcjonowanie jest uzależnione od dobrej wentylacji. Normy budowlane, takie jak PN-EN 13384, podkreślają znaczenie dostarczania odpowiedniej ilości powietrza do kominków, co sprawia, że wentylacja grawitacyjna nawiewno-wywiewna jest preferowaną metodą w takich instalacjach.

Pytanie 35

Na jakiej wysokości od górnej krawędzi umywalki powinna być instalowana bateria umywalkowa naścienna?

A. 36 ÷ 45cm

B. 5 ÷ 14cm

C. 25 ÷ 35cm

D. 15 ÷ 24cm

Nieprawidłowe odpowiedzi często wynikają z braku zrozumienia ergonomii i funkcjonalności instalacji sanitarnych. Na przykład, montaż baterii na wysokości 36 ÷ 45 cm może prowadzić do niewygodnego korzystania z umywalki, zwłaszcza dla osób o niższym wzroście, co może skutkować częstszym zachlapaniem otoczenia. Tego rodzaju podejście nie uwzględnia także specyfiki różnych typów umywalek, co jest kluczowe w projektowaniu łazienek. Z kolei odpowiedzi sugerujące montaż w zakresie 15 ÷ 24 cm są niewłaściwe, ponieważ taka wysokość może sprawić, że bateria będzie zbyt blisko krawędzi umywalki, co nie tylko utrudni korzystanie z niej, ale także zwiększy ryzyko uszkodzenia baterii przez przypadkowe uderzenia. Propozycja montażu na wysokości 5 ÷ 14 cm jest jeszcze bardziej problematyczna, gdyż praktycznie uniemożliwia swobodne korzystanie z baterii, co prowadzi do frustracji użytkowników. Właściwe zrozumienie ergonomicznych zasad montażu jest kluczowe dla tworzenia funkcjonalnych przestrzeni. W procesie projektowania warto kierować się nie tylko estetyką, ale przede wszystkim komfortem użytkowania, co jest podstawą do tworzenia udanych aranżacji wnętrz.

Pytanie 36

W systemie ogrzewania do wyposażenia grzejników nie wykorzystuje się

A. odpowietrznik

B. korek

C. śrubunek

D. zawór zwrotny

W instalacjach grzewczych do uzbrojenia grzejników wykorzystywane są różne komponenty, które pełnią specyficzne funkcje. Śrubunki są to złączki umożliwiające trwałe połączenie rur, co jest kluczowe dla integralności i szczelności systemu. Odpowietrniki z kolei są niezbędne do usuwania powietrza z instalacji, co pozwala na utrzymanie optymalnego przepływu medium grzewczego oraz zapobiega powstawaniu „zatorów” w systemie. Korek natomiast służy do zamykania końcówek rur, co ułatwia montaż oraz serwisowanie instalacji. Zastosowanie tych elementów w instalacjach grzewczych jest zgodne z przyjętymi standardami, które zapewniają bezpieczeństwo i efektywność działania systemów. Błędne przekonanie o tym, że zawór zwrotny jest powszechnie stosowany w kontekście grzejników wynika często z niewłaściwego rozumienia jego funkcji. Zawór zwrotny nie jest komponentem, który należy zamontować bezpośrednio w obrębie grzejnika, ale raczej w instalacji, aby zabezpieczyć system przed niepożądanym przepływem. Osoby zajmujące się projektowaniem instalacji muszą mieć świadomość, że każdy element ma swoje miejsce i funkcję, a ich niewłaściwe zastosowanie może prowadzić do awarii, strat energetycznych, czy obniżenia efektywności całego systemu grzewczego. Właściwe zrozumienie roli poszczególnych komponentów jest kluczowe dla skutecznej i bezpiecznej eksploatacji instalacji.

Pytanie 37

Rysunek przedstawia

A. opaskę naprawczą.

B. kołnierz.

C. łącznik.

D. doszczelniacz.

Poprawna odpowiedź to doszczelniacz. Element ten jest kluczowy w kontekście uszczelniania połączeń w instalacjach hydraulicznych oraz pneumatycznych, gdzie zapewnienie szczelności jest niezbędne dla prawidłowego funkcjonowania systemu. Doszczelniacze najczęściej wykonane są z materiałów elastycznych, takich jak guma czy silikon, co pozwala na ich dopasowanie do różnych kształtów i rozmiarów komponentów. Przykładem zastosowania doszczelniacza jest instalacja wodociągowa, gdzie nieprawidłowe uszczelnienie może prowadzić do wycieków, a tym samym strat wody oraz potencjalnych szkód materialnych. W przemyśle naftowym i gazowym, odpowiednie doszczelnienie jest kluczowe dla bezpieczeństwa, ponieważ wycieki mogą mieć katastrofalne skutki. W związku z tym, stosowanie doszczelniaczy zgodnych z normami branżowymi, takimi jak ISO 9001, jest niezbędne dla utrzymania wysokiej jakości i bezpieczeństwa instalacji.

Pytanie 38

Jakie czynności wykonuje się przed płukaniem sieci wodociągowej?

A. po zakończeniu próby szczelności

B. po przeprowadzonym odbiorze końcowym

C. bezpośrednio przed nałożeniem obsypki przewodów

D. tuż przed nałożeniem zasypki przewodów

Płukanie sieci wodociągowej po zakończonej próbie szczelności jest kluczowym etapem w zapewnieniu odpowiedniej jakości dostarczanej wody. Po przeprowadzeniu próby szczelności, która ma na celu wykrycie ewentualnych przecieków i potwierdzenie integralności systemu, następuje czas na usunięcie wszelkich zanieczyszczeń, które mogłyby powstać w wyniku prac budowlanych lub instalacyjnych. Płukanie pozwala na wypłukanie pozostałości pyłu, resztek materiałów budowlanych, a także bakterii, które mogą zagrażać zdrowiu ludzkim. Zgodnie z normami, takimi jak PN-EN 806-5, płukanie powinno być przeprowadzone przy użyciu odpowiednich procedur, które zapewniają skuteczność oraz minimalizują ryzyko zanieczyszczenia. Przykładem może być zastosowanie wody o pewnym ciśnieniu, co efektywnie wypłukuje zanieczyszczenia bez uszkadzania przewodów. To działanie jest fundamentalne, aby zapewnić, że sieć wodociągowa jest gotowa do użytku, a jakość wody spełnia normy sanitarno-epidemiologiczne.

Pytanie 39

Aby pozyskać wodę z dużych rzek, należy zastosować

A. pompy głębinowe

B. ujęcia zatokowe

C. ciągi drenowe

D. studnie wiercone

Ujęcia zatokowe to jeden z najskuteczniejszych sposobów poboru wody z dużych rzek. Metoda ta polega na wykorzystaniu naturalnych zatok lub obszarów, gdzie woda jest stosunkowo głęboka i jej przepływ jest stabilny. Ujęcia zatokowe są projektowane w taki sposób, aby maksymalizować jakość pobieranej wody, minimalizując jednocześnie ryzyko zanieczyszczeń ze środowiska zewnętrznego. W praktyce, takie systemy wymagają starannego zaplanowania, aby odpowiednio dobrać miejsce lokalizacji i zapewnić odpowiednią filtrację wody, co jest zgodne z normami jakości wody pitnej, takimi jak PN-EN 14744. Dodatkowo, zastosowanie nowoczesnych technologii monitoringu jakości wody pozwala na bieżąco kontrolować parametry wody, co jest istotne dla jej późniejszego wykorzystania. Ujęcia zatokowe są często stosowane w dużych zakładach wodociągowych, gdzie ilość pobieranej wody jest znaczna, a zapewnienie jej czystości i jakości ma kluczowe znaczenie w kontekście zdrowia publicznego oraz ochrony środowiska.

Pytanie 40

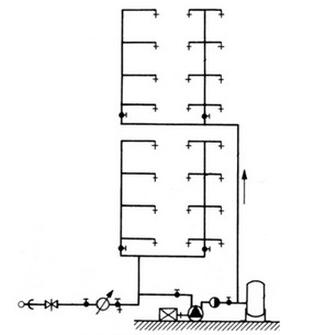

Na rysunku przedstawiono instalację wodociągową dwustrefową z rozdziałem

A. dolnym i hydroforem.

B. górnym dla I strefy i dolnym dla II strefy.

C. dolnym dla I strefy i górnym dla II strefy.

D. górnym i hydroforem.

Niepoprawne odpowiedzi wskazują na pewne nieporozumienia związane z zasilaniem stref w instalacji wodociągowej. W przypadku odpowiedzi, które sugerują, że dolna strefa zasilana jest z góry, należy zauważyć, że to podejście jest nieefektywne oraz niezgodne z zasadami projektowania instalacji. Zasilanie dolnej strefy z góry może prowadzić do problemów z ciśnieniem, co negatywnie wpłynie na jakość dostarczanej wody. Ponadto, niektóre odpowiedzi sugerują, że hydrofor jest używany w dolnej strefie, co jest błędne. Hydrofor jest urządzeniem służącym do podnoszenia ciśnienia wody i jego funkcja ogranicza się do zasilania górnych kondygnacji, co jest kluczowe w budynkach wielokondygnacyjnych. Typowym błędem myślowym jest mylenie kierunku przepływu wody i sposobu zasilania różnych stref. Zrozumienie zasad hydrauliki i efektywności systemów wodociągowych jest kluczowe dla poprawnej interpretacji schematów instalacyjnych. Właściwe zrozumienie podziału na strefy oraz ich zasilania pozwala na projektowanie systemów instalacyjnych zgodnych z najlepszymi praktykami oraz standardami budowlanymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
