Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 19:43
Data zakończenia: 17 grudnia 2025 19:57

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką rolę pełni heterodyna w odbiorniku radiowym?

A. mieszacza

B. generatora lokalnego

C. wzmacniacza wstępnego

D. demodulatora

Odpowiedzi, które wskazują na funkcje demodulatora, mieszacza i wzmacniacza wstępnego, pomijają kluczową rolę, jaką odgrywa heterodyna jako generator lokalny. Demodulator jest urządzeniem, które odzyskuje zmodulowany sygnał, przekształcając go z powrotem do formy pierwotnej. Jego zadaniem jest oddzielenie sygnału informacyjnego od nośnej, co jest procesem, który zachodzi po mieszaniu sygnałów. Z kolei mieszacz, będący elementem układu, służy do mieszania sygnałów o różnych częstotliwościach, co w rzeczywistości również nierozłącznie wiąże się z funkcją heterodyny, ale nie jest to jej główna rola. Wzmacniacz wstępny natomiast jest odpowiedzialny za wzmocnienie słabego sygnału po jego odebraniu, przed dalszym przetwarzaniem, jednak nie zmienia on jego częstotliwości. Wybór błędnych odpowiedzi często wynika z niepełnego zrozumienia architektury odbiornika radiowego i funkcji przypisanych poszczególnym komponentom. Kluczowe jest zrozumienie, że heterodyna jako generator lokalny jest niezbędna do efektywnego przetwarzania sygnału, co wydobywa sygnał informacyjny i umożliwia jego dalszą obróbkę. Należy zawsze pamiętać o tym, że każdy z tych elementów ma swoją specyficzną rolę i nie można ich mylić ani traktować zamiennie.

Pytanie 2

Aby ocenić efektywność energetyczną przetwornicy DC/DC, należy użyć

A. omomierza

B. dwóch woltomierzy

C. amperomierza

D. dwóch watomierzy

Pomiar sprawności energetycznej przetwornicy DC/DC wymaga zastosowania dwóch watomierzy, ponieważ efektywność tych urządzeń oblicza się na podstawie mocy wejściowej i wyjściowej. W praktyce, jeden z watomierzy jest używany do pomiaru mocy na wejściu, a drugi do pomiaru mocy na wyjściu. Sprawność obliczamy stosując wzór: sprawność = (moc wyjściowa / moc wejściowa) * 100%. Użycie watomierzy pozwala na jednoczesny pomiar napięcia i prądu, co jest kluczowe dla dokładnych obliczeń. W branży energetycznej i elektronicznej, zastosowanie takich urządzeń jest zgodne z wytycznymi IEC 62053, które definiują zasady pomiarów energii elektrycznej. Dzięki temu możemy jednoznacznie określić, jak efektywnie przetwornica przekształca energię, co ma wpływ na jej zastosowanie w różnych aplikacjach, takich jak zasilacze, systemy fotowoltaiczne czy elektryczne pojazdy.

Pytanie 3

Adresy fizyczne MAC w sieciach komputerowych są początkowo przydzielane przez

A. indywidualnego użytkownika sieci

B. producenta karty sieciowej

C. dostawcę usług internetowych

D. zarządcę sieci lokalnej

Adresy fizyczne MAC (Media Access Control) są unikalnymi identyfikatorami przypisywanymi do interfejsów sieciowych urządzeń. Te adresy są nadawane przez producenta karty sieciowej i są zapisywane w trwałej pamięci sprzętowej urządzenia, co zapewnia ich unikalność i stałość. Adres MAC składa się z 48-bitowego numeru, który jest zazwyczaj przedstawiany w postaci 12-cyfrowego heksadecymalnego ciągu, podzielonego na sześć par. Standard IEEE 802.3 definiuje sposób komunikacji w sieciach lokalnych oraz znaczenie adresów MAC. Przykładem zastosowania adresów MAC jest ich użycie w protokołach takich jak Ethernet, gdzie umożliwiają one identyfikację urządzeń w sieci i kierowanie danych w odpowiednie miejsca. W praktyce, jeśli dwa urządzenia chcą wymienić informacje w sieci lokalnej, adres MAC jednego z nich będzie wskazywał, do którego urządzenia mają być przekazywane dane, co jest kluczowe dla poprawnego działania komunikacji w sieci.

Pytanie 4

Jakie urządzenie elektroniczne jest niezbędne do bezpośredniego łączenia układów CMOS z układami TTL?

A. Stabilizator impulsowy

B. Konwerter poziomów logicznych

C. Generator fali prostokątnej

D. Wzmacniacz napięciowy

Konwerter poziomów logicznych jest niezbędnym układem elektronicznym, gdy chcemy połączyć układy CMOS (Complementary Metal-Oxide-Semiconductor) z układami TTL (Transistor-Transistor Logic). Różnice w poziomach napięć logicznych między tymi dwoma technologiami mogą prowadzić do uszkodzenia układów, dlatego konwerter zapewnia bezpieczne i prawidłowe przejście sygnałów. Na przykład, standardowe napięcie logiczne dla układów TTL wynosi 5V, podczas gdy dla wielu układów CMOS poziom logiczny „1” może wynosić od 3V do 15V, w zależności od konkretnego układu. Konwertery poziomów logicznych są projektowane tak, aby dostosować te napięcia, co pozwala na prawidłowe i niezawodne działanie systemu. W praktyce konwertery te są szeroko stosowane w systemach, gdzie różne technologie są integrowane, np. w mikrokontrolerach, które współpracują z różnymi typami czujników lub modułów komunikacyjnych. Dzięki konwerterom poziomów logicznych można również uniknąć problemów związanych z kompatybilnością sygnałów w projektach elektronicznych, co jest kluczowe dla zapewnienia stabilności i niezawodności działania całego układu.

Pytanie 5

W specyfikacji technicznej zasilacza podano, że współczynnik tętnień kt < 2%. Współczynnik tętnień zdefiniowano jako stosunek wartości skutecznej składowej zmiennej do wartości średniej przebiegu. Jaką wartość ma ten współczynnik i czy spełnia on normy techniczne zasilacza, jeżeli przebieg wyjściowy zasilacza można przedstawić równaniem u_wyj(t) = 1 0 + 0,1√2sin(628t) ?

A. 1%, nie

B. 1%, tak

C. 3%, tak

D. 3%, nie

W odpowiedziach, które nie są prawidłowe, może występować mylne zrozumienie zasad obliczania współczynnika tętnień. Często błąd polega na niepoprawnym wyliczeniu wartości skutecznej składowej zmiennej lub wartości średniej przebiegu. Wartość skuteczna wyrażona w jednostkach RMS (Root Mean Square) dla składowej sinusoidalnej powinna być obliczana z odpowiednich wzorów. Przyjmując, że wartość średnia dla sinusoidy wynosi zero, nie można jej używać w równaniu do wyznaczenia współczynnika tętnień, co prowadzi do błędnych obliczeń. Dodatkowo, stosowanie błędnych wartości, jak 3% w kontekście wymagania mniejszego niż 2%, jest niepoprawne i nie spełnia standardów technicznych. W praktyce, zasilacze muszą być projektowane w oparciu o normy, takie jak IEC 61000, które określają dopuszczalne poziomy tętnień. W związku z tym, kluczowe jest zrozumienie, że zasilacze muszą być zaprojektowane z wysoką jakością, aby uniknąć problemów związanych z zakłóceniami w pracy urządzeń elektronicznych, co może prowadzić do ich uszkodzenia lub nieprawidłowego działania.

Pytanie 6

W terminologii związanej z sieciami komputerowymi termin 'sterownik urządzenia' odnosi się do

A. programu

B. rodzaju kabli w sieci LAN

C. typ złącza

D. małej płytki elektronicznej

Sterownik urządzenia, w kontekście sieci komputerowych, odnosi się do oprogramowania, które umożliwia komunikację pomiędzy systemem operacyjnym a sprzętem komputerowym, takim jak karty sieciowe, drukarki czy inne urządzenia peryferyjne. Program ten tłumaczy polecenia z systemu operacyjnego na zrozumiałe dla sprzętu sygnały, co pozwala na prawidłowe funkcjonowanie urządzenia. Na przykład, gdy komputer próbuje wysłać dane do drukarki, sterownik umożliwia przetworzenie tych danych na format, który drukarka jest w stanie zrozumieć. W praktyce, podczas instalacji nowego sprzętu, użytkownicy często muszą zainstalować odpowiedni sterownik, aby zapewnić pełną funkcjonalność urządzenia. W branży IT przestrzega się standardów, takich jak IEEE 802.3 w przypadku kart sieciowych, które definiują sposoby komunikacji w sieciach lokalnych, co również podkreśla znaczenie odpowiednich sterowników w zapewnieniu zgodności z tymi standardami.

Pytanie 7

Jaką wartość napięcia odczytuje cyfrowy multimetr z aktywowaną funkcją True RMS na wyjściu obciążonego transformatora głośnikowego, który zasila szkolną instalację radiowęzłową, pokazując wartość 22,8 V?

A. Skuteczną

B. Średnią

C. Międzyszczytową

D. Maksymalną

Odpowiedź 'Skuteczna' jest prawidłowa, ponieważ multimetr cyfrowy z funkcją True RMS mierzy wartość skuteczną napięcia, co jest szczególnie istotne w przypadku sygnałów zmiennych, takich jak napięcie na wyjściu transformatora głośnikowego. Wartość skuteczna (RMS, Root Mean Square) określa równoważną wartość DC, która dostarcza tę samą moc do obciążenia. W praktyce oznacza to, że jeśli transformator głośnikowy zasilany jest napięciem zmiennym, wskazanie multimetru 22,8 V oznacza, że ta wartość skuteczna dostarcza równoważną moc do podłączonego obciążenia, co jest kluczowe w zastosowaniach audio. W branży audio i elektroakustycznej, pomiar wartości skutecznej jest standardem, ponieważ pozwala na dokładną ocenę wydajności systemu, zapewniając stabilność i jakość dźwięku. Dobrą praktyką jest stosowanie multimetrów z funkcją True RMS, które poprawnie mierzą napięcia w systemach, gdzie występują zniekształcenia sygnału, co jest często spotykane w instalacjach radiowęzłowych.

Pytanie 8

Która z czynności związanych z konserwacją systemu alarmowego nie wymaga przestawienia centrali na tryb serwisowy?

A. Korekta bieżącego czasu

B. Wymiana czujnika PIR

C. Modyfikacja czasu na wejście

D. Zamiana akumulatora

Korekta bieżącego czasu w systemie alarmowym to ważna czynność, która nie wpływa na jego funkcjonalność ani bezpieczeństwo. Wprowadzenie centrali w tryb serwisowy jest wymagane w sytuacjach, które mogą wpływać na działanie systemu oraz jego zdolność do skutecznego reagowania na zagrożenia. Takie operacje jak wymiana akumulatora czy czujki PIR wiążą się z ryzykiem zakłócenia działania systemu, co może prowadzić do błędów w monitorowaniu i powiadamianiu o alarmach. Zmiana czasu na wejście, podobnie jak korekta bieżącego czasu, jest operacją czysto administracyjną, jednak istnieją różnice w ich wpływie na system. Korekta bieżącego czasu jest zazwyczaj realizowana podczas rutynowych przeglądów, co podkreśla znaczenie regularnej konserwacji. W dobrych praktykach branżowych wskazuje się, że administratorzy systemów alarmowych powinni regularnie monitorować i aktualizować czas w systemach, aby zapewnić ich adekwatne działanie. Ponadto, właściwe zarządzanie czasem jest kluczowe dla precyzyjnego rejestrowania zdarzeń, co jest istotne z perspektywy audytów bezpieczeństwa.

Pytanie 9

W przypadku której z czujek do jej prawidłowego funkcjonowania nie jest konieczne posiadanie zewnętrznego (dodatkowego) źródła zasilania?

A. Magnetycznej.

B. Dualnej.

C. Ruchu PIR.

D. Zalania.

Wybór innych czujników, takich jak czujki dualne, ruchu PIR oraz zalania, wiąże się z koniecznością posiadania zewnętrznego źródła zasilania. Czujki dualne, które łączą w sobie różne technologie detekcji, są zaprojektowane w celu zwiększenia precyzji alarmowania poprzez minimalizację fałszywych alarmów. Ze względu na ich złożoność, wymagają one stabilnego źródła zasilania, aby mogły skutecznie monitorować obszar objęty ochroną. Podobnie czujniki ruchu PIR, które wykrywają zmiany w promieniowaniu podczerwonym emitowanym przez obiekty w ruchu, również zazwyczaj potrzebują stałego zasilania, aby działać nieprzerwanie. Na koniec, czujki zalania są urządzeniami, które monitorują obecność wody w danym obszarze. W celu zapewnienia ich efektywności i ciągłości działania, również wymagają dostępu do zewnętrznego zasilania. Często popełnianym błędem jest mylenie zasad działania tych różnych typów czujników. Niezrozumienie, że czujka magnetyczna może działać bez zasilania, prowadzi do błędnych wniosków na temat wyboru odpowiednich urządzeń do zabezpieczenia obiektów. Kluczowe jest, aby przy doborze czujników zwracać uwagę na ich specyfikacje techniczne oraz wymagania dotyczące zasilania, co jest fundamentalne w projektowaniu skutecznych systemów zabezpieczeń.

Pytanie 10

Uchyb regulacji wynoszący 0 umożliwia działanie regulatora typu

A. ciągłym typu PI

B. nieciągłym, trójpołożeniowym

C. ciągłym typu PD

D. nieciągłym, dwupołożeniowym

Ciągły regulator typu PD (proporcjonalno-różniczkujący) jest odpowiedni w systemach, które wymagają szybkiej reakcji na zmiany, jednak nie eliminuje on uchybu ustalonego. W kontekście regulacji, uchyb ustalony to wartość, którą system dąży osiągnąć, a regulator PD może wprowadzać oscylacje, co czyni go nieodpowiednim w sytuacjach, gdzie stabilność jest kluczowa. Regulator trójpołożeniowy, z kolei, działa w oparciu o skokowe zmiany, co jest typowe w systemach, gdzie precyzyjne utrzymywanie wartości nie jest tak istotne, jak natychmiastowa reakcja na błędy. Jednakże, jego zastosowanie w sytuacjach wymagających ciągłej regulacji prowadziłoby do dużych wahań i niestabilności. Regulator dwupołożeniowy, działający na zasadzie włącz/wyłącz, również nie jest w stanie dostarczyć wymaganej precyzji w systemach, gdzie uchyb równy 0 jest kluczowy. W kontekście praktyki inżynieryjnej, ważne jest, aby wybierać odpowiedni typ regulatora zgodnie z wymaganiami systemu, a nie wszystkie metody są uniwersalnie odpowiednie dla każdego rodzaju regulacji. Wybór regulatora powinien opierać się na głębokim zrozumieniu dynamiki systemu oraz celów regulacyjnych, co jest fundamentem efektywnego projektowania systemów automatyki.

Pytanie 11

Przedstawiony na zdjęciu klucz Dallas jest elementem systemu

A. automatyki przemysłowej.

B. telewizji dozorowej.

C. dostępu i zabezpieczeń.

D. sieci komputerowej.

Klucz Dallas, znany również jako iButton, jest kluczowym elementem w systemach kontroli dostępu i zabezpieczeń. Jego zastosowanie polega na bezpiecznej identyfikacji użytkowników, co czyni go niezwykle użytecznym w różnych aplikacjach, takich jak automatyczne otwieranie drzwi, autoryzacja dostępu do systemów komputerowych oraz zabezpieczenia w budynkach użyteczności publicznej. Klucz działa na zasadzie komunikacji z czytnikiem, co pozwala na szybką weryfikację tożsamości. Praktyczne zastosowania obejmują m.in. systemy kontroli dostępu w biurach, fabrykach czy instytucjach finansowych, gdzie bezpieczeństwo jest priorytetem. Dobre praktyki w branży wskazują na konieczność używania unikalnych identyfikatorów, co znacznie podnosi poziom bezpieczeństwa. Warto również zwrócić uwagę na standardy, takie jak ISO/IEC 27001, które dotyczą zarządzania bezpieczeństwem informacji, a systemy oparte na kluczach Dallas mogą wspierać implementację tych standardów poprzez efektywne zarządzanie dostępem i identyfikacją użytkowników.

Pytanie 12

Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?

A. 200 K/W

B. 800 K/W

C. 600 K/W

D. 1 000 K/W

Poprawna odpowiedź wynika z zastosowania podstawowych zasad obliczania rezystancji termicznej, która jest kluczowym parametrem w kontekście zarządzania ciepłem w komponentach elektronicznych. Aby obliczyć rezystancję termiczną, używamy wzoru: Rth = (Tj - Ta) / P, gdzie Tj to temperatura złącza, Ta to temperatura otoczenia, a P to moc strat. W naszym przypadku mamy Tj = 80 °C, Ta = 20 °C oraz P = 100 mW. Wstawiając te wartości do wzoru, otrzymujemy: Rth = (80 °C - 20 °C) / 0,1 W = 600 K/W. W praktyce, ta wiedza jest niezwykle istotna w projektowaniu układów elektronicznych, gdzie odpowiednie odprowadzanie ciepła wpływa na stabilność i żywotność komponentów. W przypadku diod, zrozumienie rezystancji termicznej pozwala inżynierom na dobór odpowiednich materiałów i metod chłodzenia, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 13

Na rysunku pokazano zmierzoną statyczną charakterystykę przejściową bramki logicznej NAND w układzie inwertera. Z rysunku można odczytać, że zakres napięć wejściowych bramki traktowanych jako wysoki poziom logiczny na wejściu wynosi w przybliżeniu

A. od 0,5 V do 4 V

B. od 0 V do 2 V

C. od 0 V do 0,5 V

D. od 2 V do 5 V

Poprawna odpowiedź to zakres od 2 V do 5 V, co jest zgodne z charakterystyką przejściową bramki NAND w układzie inwertera. W tym przedziale napięć wejściowych, bramka logiczna interpretuje sygnał jako wysoki poziom logiczny, co skutkuje obniżeniem napięcia wyjściowego bliskiego 0 V. To zjawisko ma kluczowe znaczenie w projektowaniu układów cyfrowych, gdzie precyzyjne określenie poziomów logicznych jest konieczne dla stabilnych i przewidywalnych wyników. W praktyce, stosując ten zakres napięć, inżynierowie mogą zapewnić, że bramka będzie działać w swoim optymalnym zakresie, co jest istotne w systemach takich jak mikroprocesory czy układy FPGA. Dobrą praktyką inżynierską jest także uwzględnianie marginesu tolerancji dla napięć, aby zminimalizować ryzyko błędów w działaniu układu. Warto również zauważyć, że ze względu na różnice w technologiach produkcji, zakresy te mogą się różnić w zależności od dostawcy, dlatego zawsze warto odnosić się do specyfikacji producenta dla konkretnego komponentu.

Pytanie 14

Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?

A. Routing

B. Placing

C. Annotation

D. RuleCheck

Routing to kluczowa funkcja w programach EDA (Electronic Design Automation), która odpowiada za wytyczanie ścieżek w projektowaniu obwodów drukowanych (PCB). Proces ten polega na automatycznym lub półautomatycznym tworzeniu połączeń między komponentami na płycie, zgodnie z określonymi regułami projektowymi i wymaganiami elektrycznymi. Dobrze zaprojektowany routing nie tylko zapewnia prawidłowe połączenia, ale również minimalizuje interferencje elektromagnetyczne, optymalizuje długości ścieżek oraz ułatwia proces produkcji. W praktyce, inżynierowie często korzystają z algorytmów routingu, które uwzględniają różne czynniki, takie jak szerokość ścieżek, odstępy między nimi, a także charakterystykę sygnałów. Zgodnie z najlepszymi praktykami, routing powinien być wykonywany z uwzględnieniem zasad projektowania, takich jak DFM (Design for Manufacturing) i DFT (Design for Testability), co przyczynia się do efektywności produkcji i późniejszej diagnostyki.

Pytanie 15

Jakiego interfejsu, z wymienionych, nie posiada widoczna na rysunku karta graficzna?

A. DVI

B. Composit Video

C. D-SUB

D. S-Video

Poprawna odpowiedź to DVI, ponieważ na podstawie analizy zdjęcia karty graficznej stwierdzamy, że interfejs DVI nie jest widoczny. DVI (Digital Visual Interface) jest powszechnie stosowanym standardem do przesyłania sygnału wideo, szczególnie w zastosowaniach związanych z komputerami i monitorami o wysokiej rozdzielczości. W przeciwieństwie do D-SUB, S-Video czy Composite Video, które są standardami analogowymi, DVI umożliwia przesyłanie sygnału cyfrowego, co zapewnia wyższą jakość obrazu. W praktyce DVI jest często wykorzystywane w wyższej klasy monitorach i projektorach, gdzie jakość obrazu ma kluczowe znaczenie. Zrozumienie, jakie interfejsy są dostępne na karcie graficznej, jest istotne dla prawidłowego podłączenia sprzętu oraz maksymalizacji wydajności systemu graficznego. Warto także zauważyć, że DVI jest kompatybilne z HDMI, co dodatkowo zwiększa jego uniwersalność w nowoczesnych rozwiązaniach multimedialnych.

Pytanie 16

Wykonano pomiary rezystancji R_ab czujki ruchu typu NC połączonej w konfiguracji 2EOL/NC z rezystorami R₁ = R₂ = 1,1 kΩ zgodnie ze schematem. Na podstawie zamieszczonych w tabeli wyników pomiarów oraz schematu połączeń można stwierdzić, że

Stan styków	naruszenie	sabotaż	naruszenie i sabotaż	brak naruszenia i sabotażu
R_ab [kΩ]	2,2	∞	∞	1,1

A. uszkodzony jest wyłącznie styk NC.

B. czujka ruchu działa poprawnie.

C. uszkodzone są styki NC i TMP.

D. uszkodzony jest wyłącznie styk TMP.

Czujka ruchu działa poprawnie, co zostało potwierdzone pomiarami rezystancji R_ab wynoszącymi 1,1 kΩ w stanie braku naruszenia i sabotażu. Taka wartość odpowiada oczekiwanym wartościom dla sprawnych czujek tego typu, które powinny wykazywać stabilną rezystancję w czasie normalnej pracy. Dobrą praktyką w systemach zabezpieczeń jest regularne sprawdzanie rezystancji obwodów czujników, co pozwala na wczesne wykrywanie ewentualnych usterek. Na przykład, w instalacjach alarmowych, regularna konserwacja i testowanie czujników pozwala na zapewnienie ich niezawodności. Oprócz pomiarów rezystancji, warto również zwracać uwagę na inne parametry, takie jak czas reakcji czujnika czy jego zasięg działania. W przypadku czujek ruchu, zgodność z wartościami określonymi przez producenta jest kluczowa, ponieważ niewielkie odchylenia mogą wskazywać na problemy, które mogą zagrażać bezpieczeństwu. Dlatego też, w kontekście wymagań branżowych, zaleca się stosowanie odpowiednich protokołów testowania oraz dokumentowanie wyników, co przyczynia się do ogólnej poprawy efektywności systemów zabezpieczeń.

Pytanie 17

Do detektorów gazów nie wlicza się detektor

A. gazów usypiających

B. gaz ziemny

C. dymu i ciepła

D. tlenku węgla

Wybór odpowiedzi, która odnosi się do czujek innych niż gazów, może wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych typów czujek. Czujki tlenku węgla, gazów usypiających oraz gazu ziemnego są specjalistycznie zaprojektowane do detekcji konkretnych substancji chemicznych, które w sytuacjach awaryjnych mogą zagrażać życiu i zdrowiu użytkowników. Tlenek węgla, jako bezwonny i bezbarwny gaz, jest szczególnie niebezpieczny, gdyż może prowadzić do zatrucia, a jego wykrycie wymaga specjalnych czujek, które nie mają nic wspólnego z dymem czy ciepłem. Gazy usypiające, takie jak dwutlenek węgla, również wymagają wyspecjalizowanych technologii detekcji, aby zmniejszyć ryzyko utraty przytomności w wyniku ich niekontrolowanej koncentracji w powietrzu. Stąd wybór czujek gazów powinien być zgodny z ich przeznaczeniem, a nie mylony z urządzeniami do wykrywania dymu czy ognia. W praktyce, wiele osób popełnia błąd, sądząc, że czujki dymu mogą także wykrywać obecność gazów. To zrozumienie jest kluczowe dla zapewnienia skutecznej ochrony w domach i miejscach pracy. Dlatego istotne jest, aby być świadomym funkcji i zastosowania każdego rodzaju czujki, co jest zgodne z zaleceniami organizacji zajmujących się bezpieczeństwem, takich jak National Fire Protection Association (NFPA) oraz Europejska Organizacja Normalizacyjna (CEN), które promują stosowanie odpowiednich urządzeń w odpowiednich kontekstach.

Pytanie 18

Jaki najniższy stopień ochrony musi mieć obudowa kontrolera przejścia, aby mogła być używana na zewnątrz budynku?

A. IP44

B. IP11

C. IP22

D. IP33

Obudowa kontrolera przejścia oznaczona jako IP44 zapewnia odpowiedni poziom ochrony dla urządzeń wykorzystywanych na zewnątrz budynków. Klasyfikacja IP (Ingress Protection) definiuje, w jaki sposób urządzenie jest chronione przed wnikaniem ciał stałych oraz cieczy. W przypadku IP44, pierwsza cyfra '4' oznacza, że obudowa jest odporna na wnikanie ciał stałych o średnicy większej niż 1 mm, co chroni przed dostępem drobnych elementów, takich jak narzędzia czy druty. Druga cyfra '4' wskazuje na ochronę przed bryzgami wody z dowolnego kierunku, co jest istotne w warunkach atmosferycznych zewnętrznych. Zastosowanie kontrolera z obudową IP44 jest powszechne w systemach automatyki budynkowej, oświetleniu zewnętrznym oraz w aplikacjach, gdzie istnieje ryzyko działania deszczu lub innych czynników pogodowych. Wybór odpowiedniej klasy ochrony jest kluczowy dla zapewnienia trwałości i niezawodności działania sprzętu w trudnych warunkach.

Pytanie 19

Jakie urządzenie pozwala na podłączenie wielu urządzeń sieciowych do jednej sieci LAN?

A. Przełącznik.

B. Wzmacniak.

C. Modulator.

D. Serwer.

Wybór innego urządzenia jako rozwiązania problemu podłączenia wielu urządzeń sieciowych do jednej sieci LAN jest niepoprawny, ponieważ każde z tych urządzeń pełni inną rolę w architekturze sieciowej. Modulator, na przykład, jest używany w komunikacji analogowej do przekształcania sygnałów cyfrowych w analogowe, co nie ma związku z bezpośrednim łączeniem urządzeń sieciowych w lokalnej sieci. Takie zamieszanie może prowadzić do mylnego postrzegania funkcji poszczególnych urządzeń i ich zastosowania w praktyce. Wzmacniak, który zwiększa sygnał w sieci, również nie ma możliwości jednoczesnego łączenia wielu urządzeń – jego rola ogranicza się do poprawy jakości sygnału, co jest istotne w przypadku dużych odległości, ale nie wpływa na zarządzanie ruchem danych. Serwer, z drugiej strony, to komputer, który świadczy usługi innym komputerom w sieci, ale nie pełni funkcji łączenia wielu urządzeń w ramach lokalnej sieci. Często błędne wnioski wynikają z niepełnego zrozumienia hierarchii i funkcji poszczególnych komponentów sieciowych. Właściwe zrozumienie roli przełącznika i innych urządzeń w sieci jest kluczowe dla efektywnego projektowania i zarządzania sieciami, co podkreśla znaczenie edukacji w tym zakresie. W kontekście najlepszych praktyk, stosowanie przełączników w sieciach LAN jest standardem, podczas gdy pozostałe urządzenia mają swoje wyspecjalizowane zastosowania.

Pytanie 20

Który z wymienionych scalonych stabilizatorów napięcia powinien być użyty do zasilania systemów zaprojektowanych w technologii TTL?

A. LM7812

B. LM7908

C. LM7805

D. LM7915

Wybór stabilizatora LM7805 do zasilania układów TTL jest uzasadniony przede wszystkim jego parametrami technicznymi, które są zgodne z wymaganiami tych układów. LM7805 to liniowy stabilizator napięcia, który dostarcza stabilne napięcie 5V, co jest standardowym napięciem zasilania dla układów TTL. Układy te, znane z niskiego poboru prądu i dużej szybkości działania, wymagają dostarczania precyzyjnego napięcia, co zapewnia LM7805. Jego zastosowanie w praktyce jest szerokie, od prostych projektów edukacyjnych po bardziej zaawansowane aplikacje w elektronice użytkowej. Warto również wspomnieć, że LM7805 charakteryzuje się dobrymi właściwościami termicznymi oraz możliwością pracy w szerszym zakresie temperatur, co czyni go odpowiednim wyborem w różnych warunkach. W kontekście dobrych praktyk, korzystanie z tego stabilizatora zgodnie z jego specyfikacją zapewnia wysoką niezawodność i stabilność działania układów TTL, co jest kluczowe w projektach elektronicznych.

Pytanie 21

W specyfikacji katalogowej rezystora SMD podano wartość rezystancji wynoszącą 100 Ω oraz moc 0,25 W. Jakie jest maksymalne natężenie prądu, które może przepływać przez ten rezystor?

A. 250 mA

B. 4 mA

C. 50 mA

D. 200 mA

Wybór innej odpowiedzi wskazuje na nieporozumienie dotyczące związku między mocą, rezystancją i natężeniem prądu. Wiele osób może mylnie sądzić, że większa moc oznacza proporcjonalnie większe natężenie prądu, co prowadzi do obliczeń nie uwzględniających rzeczywistych parametrów rezystora. Na przykład odpowiedzi takie jak 4 mA, 200 mA czy 250 mA mogą wynikać z błędnej interpretacji danych katalogowych lub pominięcia kluczowego wzoru na moc. Kluczowym błędem jest również niepełne zrozumienie obliczeń związanych z prawem Ohma, które stanowi fundamentalną zasadę w elektronice. Należy pamiętać, że przy obliczaniu mocy, to rezystancja ma kluczowe znaczenie, a nie tylko wartość prądu. W rzeczywistości każdy z tych błędnych wyników odnosi się do nieprawidłowego przeliczenia, które nie uwzględnia faktu, że wyższe natężenie prądu może prowadzić do przekroczenia dopuszczalnych wartości mocy, co skutkowałoby uszkodzeniem rezystora. Dlatego ważne jest, aby przy doborze komponentów w obwodach elektrycznych zawsze uwzględniać parametry maksymalne, aby zapewnić ich prawidłowe działanie i długowieczność w zastosowaniach praktycznych.

Pytanie 22

Wzmacniacz mocy dysponuje wyjściami głośnikowymi o impedancji 8 Ω. Jaka konfiguracja połączenia dwóch głośników będzie właściwa dla tego wzmacniacza?

A. Głośnik 8 Ω i 4 Ω połączone szeregowo

B. Dwa głośniki 16 Ω połączone równolegle

C. Głośnik 4 Ω i 2 Ω połączone szeregowo

D. Dwa głośniki 8 Ω połączone równolegle

Rozważając inne połączenia, można zauważyć, że łączenie dwóch głośników 8 Ω równolegle skutkowałoby uzyskaniem impedancji 4 Ω, co jest zbyt niskie dla wzmacniacza zaprojektowanego do pracy z obciążeniem 8 Ω. Tego typu złe połączenie może prowadzić do przesterowania wzmacniacza i jego uszkodzenia, ponieważ wzmacniacz nie jest w stanie dostarczyć wystarczającej mocy przy takiej impedancji. Podobnie, połączenie głośników o impedancji 8 Ω i 4 Ω szeregowo daje całkowitą impedancję 12 Ω. Takie połączenie również jest nieoptymalne, ponieważ wzmacniacz może nie osiągnąć pełnej mocy, co prowadzi do niższej wydajności systemu audio. Z kolei połączenie głośników 4 Ω i 2 Ω szeregowo skutkuje całkowitą impedancją 6 Ω, co znów różni się od wymaganego 8 Ω. W systemach audio ważne jest, aby zrozumieć zasady dotyczące impedancji oraz prawidłowego łączenia głośników. Typowe błędy myślowe, które prowadzą do niepoprawnych wniosków, to brak znajomości wzorów na obliczanie impedancji w połączeniach równoległych i szeregowych, co może prowadzić do niewłaściwych decyzji w doborze komponentów audio.

Pytanie 23

Urządzeniem realizującym zadania jest

A. czujnik

B. fotorezystor

C. silnik elektryczny prądu stałego

D. przycisk monostabilny

Silnik elektryczny prądu stałego to super przykład urządzenia, które zamienia energię elektryczną na mechaniczną. Widzisz, jest naprawdę wszechstronny i możemy go używać w różnych miejscach, jak automatyka czy robotyka. Działa na zasadzie elektromagnetyzmu, co jest fajne, bo dzięki temu można precyzyjnie kontrolować jego prędkość i moment obrotowy. Takie silniki są często wykorzystywane w sytuacjach, gdzie trzeba płynnie regulować prędkość, na przykład w wentylatorach czy taśmach transportowych. W branży mamy też różne normy, jak IEC, które mówią, jakie powinny być wymagania dotyczące bezpieczeństwa i efektywności energetycznej. Więc warto projektując systemy z takim silnikiem, pamiętać o zabezpieczeniach i dobierać odpowiednie komponenty, żeby wszystko działało bez zarzutu.

Pytanie 24

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Przeciwsobnym.

B. Wspólnego emitera.

C. Darlingtona.

D. Różnicowym.

Układ Darlingtona, w którym pracują tranzystory przedstawione na rysunku, to szczególna konfiguracja, która łączy dwa tranzystory w taki sposób, aby ich wzmocnienie prądowe było sumowane. Dzięki takiemu połączeniu zyskujemy znaczne zwiększenie wzmocnienia, co czyni ten układ idealnym do zastosowań wymagających małych sygnałów wejściowych, które muszą być wzmocnione do poziomów wyjściowych. W praktyce, układy Darlingtona znajdują szerokie zastosowanie w automatyce, wzmacniaczach audio oraz jako elementy wyjściowe w mikroprocesorach, gdzie konieczne jest sterowanie dużymi odbiornikami, takimi jak silniki czy przekaźniki. Przykładem może być stosowanie tranzystorów Darlingtona w układach zasilania, gdzie niski prąd na wejściu może kontrolować znacznie większe prądy na wyjściu, co jest zgodne z zasadami pracy w systemach elektronicznych, gdzie efektywność i oszczędność energii odgrywają kluczową rolę. Obserwując schematy elektroniczne, warto zwrócić uwagę na odpowiednie oznaczenia i połączenia, które jednoznacznie wskazują na zastosowanie tego typu układów.

Pytanie 25

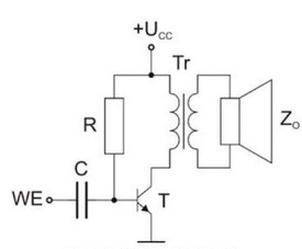

W układzie wzmacniacza mocy kondensator C stosuje się w celu

A. zmniejszenia częstotliwości sygnału wyjściowego.

B. dopasowania impedancji obciążenia.

C. zwiększenia częstotliwości sygnału wyjściowego.

D. separacji prądu polaryzacji wzmacniacza od wejścia sygnału.

Często w analizach układów wzmacniaczy mocy pojawia się mylne przekonanie, że kondensatory są wykorzystywane głównie do regulacji częstotliwości sygnału. Odpowiedzi, które sugerują zwiększenie lub zmniejszenie częstotliwości sygnału wyjściowego, nie uwzględniają podstawowych zasad działania kondensatorów. Kondensatory w układach wzmacniaczy nie mają wpływu na częstotliwość sygnału, lecz działają na zasadzie blokady składowej stałej. Wzmacniacz operacyjny, na przykład, może mieć różne układy, w których kondensatory są używane do filtrowania, ale ich funkcja nie polega na zmianie częstotliwości, a na eliminacji niepożądanych komponentów stałych. Innym typowym błędem jest mylenie roli kondensatora z funkcją dopasowania impedancji obciążenia. Chociaż dopasowanie impedancji jest istotnym aspektem w konstrukcji wzmacniaczy, kondensator nie jest bezpośrednio odpowiedzialny za ten proces. Zamiast tego, układy impedancyjne często stosują rezystory oraz transformatory. Warto również zauważyć, że kondensatory są projektowane zgodnie z różnymi standardami, takimi jak MIL-PRF-39014, które dotyczą ich zastosowania w systemach elektronicznych. Wnioskując, ważne jest, aby zrozumieć, że kondensatory pełnią rolę pasywnych elementów filtrujących, a ich funkcjonalność nie obejmuje regulacji częstotliwości sygnału wyjściowego.

Pytanie 26

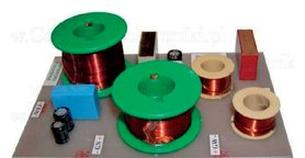

Fotografia przedstawia

A. zasilacz stabilizowany.

B. zwrotnicę głośnikową.

C. symetryzator antenowy.

D. zwrotnicę antenową.

Podczas analizy dostępnych odpowiedzi, kluczowe jest zrozumienie funkcji i budowy różnych komponentów elektronicznych. Zwrotnica antenowa, na przykład, jest używana do rozdzielania sygnałów radiowych lub telewizyjnych, a jej konstrukcja różni się znacznie od zwrotnicy głośnikowej. Nie zawiera typowych elementów audio, jak cewki indukcyjne, a zamiast tego skupia się na impedancji i charakterystyce sygnałów radiowych. Symetryzator antenowy pełni jeszcze inną rolę, mając na celu zrównoważenie sygnałów przed ich dalszym przesyłaniem, co również nie ma związku z audio. Zasilacz stabilizowany to natomiast urządzenie zajmujące się dostarczaniem stałego napięcia do komponentów elektronicznych, nie mające bezpośredniego wpływu na proces podziału częstotliwości sygnału audio. Wybierając niewłaściwe odpowiedzi, można napotkać typowe błędy myślowe, takie jak mylenie różnych zastosowań komponentów w systemach audio. Kluczowe jest zrozumienie, że każda z wymienionych opcji ma specyficzne zastosowanie i budowę, a ich funkcje są od siebie całkowicie różne. Poprzez zrozumienie tych różnic, można lepiej ocenić, które komponenty są kluczowe dla wydajności systemu audio, a które pełnią inne funkcje w obszarze elektroniki.

Pytanie 27

Określ maksymalny czas realizacji prac związanych z montażem uchwytu ściennego anteny, jeśli wiercenie
4 otworów w ścianie trwa 20 min ±15%, a zamocowanie uchwytu przy użyciu 4 kołków rozporowych
12 min ±10%.

A. 35,0 min

B. 36,2 min

C. 33,2 min

D. 32,0 min

Wybór błędnych odpowiedzi jest wynikiem niepoprawnych obliczeń dotyczących maksymalnego czasu robót. Czas wiercenia otworów wynoszący 20 minut z tolerancją ±15% wydaje się być obliczony przez niektórych jako stały czas 20 minut, ignorując możliwość wydłużenia go o 15%. W rzeczywistości, dla maksymalnej wartości, należy dodać 15% do czasu podstawowego, co skutkuje 23 minutami. Następnie, czas zamocowania uchwytu wynoszący 12 minut z tolerancją ±10% również może być błędnie oszacowany, co prowadzi do zaniżenia tego czasu. Zamiast tego, przy obliczaniu maksymalnego czasu, należy dodać 10% do 12 minut, co daje 13,2 minuty. Niezrozumienie tych tolerancji prowadzi do błędnych wniosków, takich jak 33,2 min, 35,0 min, czy 32,0 min. Ponadto, typowym błędem jest nieuwzględnienie faktu, że czas robót budowlanych można znacząco różnić się w zależności od stosowanych materiałów, narzędzi, a także umiejętności wykonawców, co jest kluczowe w praktyce budowlanej. Dobrą praktyką jest zawsze uwzględnianie tolerancji czasowych w szacunkach roboczych, aby uniknąć opóźnień i nieprzewidzianych wydatków. Wiedza ta jest niezbędna do efektywnego zarządzania projektami budowlanymi i planowania pracy zespołów wykonawczych.

Pytanie 28

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

B. Obniżenia napięcia zasilającego cewkę przekaźnika.

C. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

D. Zwiększenia szybkości zadziałania przekaźnika.

Wybór odpowiedzi, która sugeruje, że dioda D ma na celu zabezpieczenie cewki przekaźnika przed odwrotnym podłączeniem zasilania, jest niepoprawny, ponieważ nie uwzględnia rzeczywistej funkcji diody w obwodzie. Dioda w tym kontekście nie jest używana do ochrony przed odwrotnym podłączeniem zasilania, co mogłoby sugerować mylne rozumienie jej roli w układzie. Odwrotne podłączenie zasilania cewki przekaźnika mogłoby prowadzić do zniszczenia samej cewki, co jest innym problemem, a nie kwestią, którą można rozwiązać poprzez dodanie diody. Z kolei obniżenie napięcia zasilającego cewkę przekaźnika to kolejny mit, ponieważ dioda nie służy do regulacji napięcia w tym kontekście. W rzeczywistości, dioda pracuje w trybie przewodzenia tylko w momencie, gdy cewka przestaje być zasilana, co pozwala na rozładowanie indukowanego napięcia. Argument o zwiększeniu szybkości zadziałania przekaźnika jest również błędny, ponieważ dioda nie wpływa na czas reakcji przekaźnika, a jedynie na jego ochronę przed uszkodzeniami. Tego rodzaju pomyłki często wynikają z braku zrozumienia podstawowych zasad działania elementów elektronicznych, takich jak diody i przekaźniki. Zrozumienie rzeczywistej roli diody w kontekście zabezpieczeń jest kluczowe dla prawidłowego projektowania układów elektronicznych.

Pytanie 29

Jakie narzędzie powinno zostać użyte do podłączenia czujnika (zasilanie +12 V oraz masa, styki alarmowe i sabotażowe w konfiguracji NC) do centrali alarmowej?

A. Odsysacz

B. Wkrętak

C. Zaciskarka

D. Lutownica

Wkrętak jest narzędziem niezbędnym do podłączenia czujki do centrali alarmowej, szczególnie gdy chodzi o zapewnienie solidnego i stabilnego połączenia elektrycznego. W przypadku czujek, zasilanie oraz styki alarmowe są często zabezpieczone śrubami, które należy odkręcić lub dokręcić. Użycie wkrętaka pozwala na precyzyjne manipulowanie tymi elementami, co jest kluczowe dla prawidłowego działania systemu alarmowego. Zastosowanie wkrętaka w tym kontekście jest zgodne z najlepszymi praktykami branżowymi, które zalecają nie tylko dbałość o poprawność połączeń, ale także ich bezpieczeństwo. Warto również podkreślić, że prawidłowe połączenie czujki z centralą alarmową ma kluczowe znaczenie dla jej funkcjonowania. Nieprawidłowe połączenia mogą prowadzić do fałszywych alarmów bądź całkowitego braku reakcji systemu na zdarzenia. Dlatego wybór odpowiednich narzędzi, takich jak wkrętak, jest fundamentalny w pracy z systemami zabezpieczeń, w których niezawodność i dokładność są kluczowe. Dobrze przeprowadzone połączenia są podstawą dla stabilności i wydajności całego systemu alarmowego.

Pytanie 30

Liczba (0001 0010 0100) BCD przedstawiona w kodzie BCD (ang. Binary-Coded Decimal) po przekształceniu na system dziesiętny będzie miała wartość

A. 124

B. 321

C. 123

D. 111

Odpowiedzi 123, 111 oraz 321 są błędne z kilku powodów, które można omówić. Liczba 123, choć zbliżona do poprawnej odpowiedzi, jest rezultatem niepoprawnej interpretacji kodu BCD. Liczba ta wynikałaby z błędnej konwersji, gdzie pierwsza grupa 0001 byłaby poprawnie zakodowana jako 1, ale kolejne grupy 0010 i 0011 zostałyby źle zinterpretowane. Podobnie, liczba 111 jest całkowicie mylona, ponieważ nie uwzględnia właściwych wartości cyfrowych reprezentowanych przez bity. Grupa 0100, która koduje cyfrę 4, nie może w żaden sposób przyczynić się do uzyskania liczby 111, co pokazuje, że odpowiedzi opierają się na błędnych założeniach. Co więcej, liczba 321 również nie jest zgodna z przedstawionym kodem BCD, gdyż cyfry w tej odpowiedzi sugerują odwrotną interpretację, w której dochodzi do błędnego zakodowania cyfr. W praktyce, niepoprawne zrozumienie kodowania BCD może prowadzić do poważnych błędów w obliczeniach i konwersjach w systemach elektronicznych. Kluczowym błędem myślowym, który można zauważyć, jest pomijanie zasady, że każda cyfra w kodzie BCD jest niezależnie kodowana w 4 bitach, co wpływa na sposób interpretacji wartości dziesiętnych w systemach cyfrowych. Zrozumienie koncepcji BCD jest zatem istotne dla prawidłowego funkcjonowania wielu systemów elektronicznych i komputerowych.

Pytanie 31

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ

A. U2

B. U4

C. U1

D. U3

Odpowiedź U4 jest poprawna, ponieważ analiza schematu pokazuje, że U4, będąca bramką AND, nie spełnia oczekiwań dotyczących stanu wyjścia. Na wejściach U4 powinniśmy mieć 0 oraz 1 (wyjścia U1 i U3), co zgodnie z zasadami działania bramki AND daje 0 na wyjściu. W praktyce, bramki AND są kluczowe w projektowaniu układów cyfrowych, gdyż ich poprawne działanie jest fundamentalne dla realizacji operacji logicznych w systemach, takich jak procesory czy układy FPGA. W przypadku, gdy bramka AND nie działa tak, jak powinna, może to prowadzić do błędów w całym układzie, co podkreśla znaczenie testowania i diagnostyki układów elektronicznych. Zgodnie z dobrą praktyką, każda bramka powinna być testowana indywidualnie, a wyniki pomiarów powinny być dokumentowane, aby identyfikować potencjalne problemy i zapewnić wysoką niezawodność systemów cyfrowych.

Pytanie 32

Jaka jest rezystancja wewnętrzna baterii AAA, jeśli jej napięcie w stanie jałowym wynosi U₁=1,5 V, a pod obciążeniem prądem 100 mA U₂=1,45 V?

A. 50,0 Ω

B. 5,00 Ω

C. 0,05 Ω

D. 0,50 Ω

Analizując błędne odpowiedzi, warto zwrócić uwagę na koncepcje związane z obliczeniami rezystancji wewnętrznej. Wiele osób może pomylić pojęcie napięcia z obciążeniem i jego wpływem na rezystancję, co prowadzi do oszacowania znacznie wyższych wartości, takich jak 5,00 Ω, 50,0 Ω, czy zbyt niskich, jak 0,05 Ω. Rezystancja wewnętrzna baterii jest miarą, jaką opór stawia bateria podczas przepływu prądu. W przypadku znacznej rezystancji, jak w odpowiedziach 5,00 Ω i 50,0 Ω, wskazują one na poważne problemy z akumulatorem, co mogłoby sugerować starzenie się ogniwa bądź jego uszkodzenie. W rzeczywistości dobry akumulator powinien mieć niską rezystancję wewnętrzną, co potwierdza obliczenie 0,5 Ω. Z kolei niska rezystancja wewnętrzna pozwala na większą wydajność energetyczną, co jest istotne w kontekście zasilania urządzeń wymagających wysokich prądów. Odpowiedź 0,05 Ω może wynikać z błędnego przyjęcia zbyt niskiego napięcia, nieadekwatnego do rzeczywiście mierzonych wartości, co pokazuje, jak istotna jest umiejętność analizy i interpretacji danych pomiarowych. Ponadto przy obliczaniu rezystancji wewnętrznej należy pamiętać, by dokładnie odnotować wartości napięcia i prądu oraz zastosować prawidłowe jednostki, co jest kluczowe w każdym pomiarze elektrycznym.

Pytanie 33

Przedstawiony na rysunku symbol oznacza

A. modem.

B. przełącznik.

C. hub.

D. router.

Symbol przedstawiony na rysunku reprezentuje router, co jest zgodne z powszechnie przyjętymi standardami w dziedzinie sieci komputerowych. Router jest kluczowym urządzeniem odpowiedzialnym za przesyłanie pakietów danych pomiędzy różnymi sieciami, co umożliwia komunikację między urządzeniami w odmiennych lokalizacjach. Jego funkcja routingu opiera się na analizie adresów IP, co pozwala na efektywne kierowanie ruchem. W praktyce routery są wykorzystywane w różnych zastosowaniach, od prostych domowych sieci Wi-Fi po złożone infrastrukturę sieciową w dużych przedsiębiorstwach. Typowymi przykładami zastosowań są połączenia internetowe, gdzie router łączy lokalne urządzenia z szerszą siecią, a także w sieciach korporacyjnych, gdzie zarządza ruchem między piętrami biurowymi. Warto również zauważyć, że routery mogą pełnić dodatkowe funkcje, takie jak firewall, co zwiększa bezpieczeństwo sieci. W kontekście standardów, routery są kluczowymi elementami architektury TCP/IP, która jest fundamentem współczesnej komunikacji internetowej.

Pytanie 34

Która z poniższych liczb stanowi przedstawienie w kodzie BCD 8421?

A. 10101010

B. 11001100

C. 11101110

D. 01100110

Kod BCD 8421, czyli Binary-Coded Decimal, to taki sposób zapisywania liczb dziesiętnych, gdzie każda cyfra oznaczona jest jako cztery bity. Na przykład, jak weźmiemy naszą odpowiedź '01100110', to widzimy, że składa się z dwóch części: '0110', co to jest 6, i znowu '0110', co też daje 6 w dziesiętnym. W sumie mamy 66! Ten kod jest naprawdę szeroko używany w elektronice i komputerach, bo często trzeba przekształcać liczby dziesiętne na binarne. Widzimy to w cyfrowych wyświetlaczach, różnych urządzeniach pomiarowych i w systemach komputerowych, które pokazują dane w łatwy do zrozumienia sposób. Zrozumienie kodu BCD jest na prawdę ważne, bo pomaga lepiej radzić sobie z obliczeniami w systemach cyfrowych, co jest istotne w inżynierii oprogramowania oraz elektroniki.

Pytanie 35

Obniżenie stałej czasowej T_i w regulatorze PI spowoduje

A. redukcję przeregulowania oraz wydłużenie czasu regulacji

B. wzrost przeregulowania oraz skrócenie czasu regulacji

C. redukcję przeregulowania oraz skrócenie czasu regulacji

D. wzrost przeregulowania oraz wydłużenie czasu regulacji

Zmniejszenie stałej czasowej Ti w regulatorze PI prowadzi do zwiększenia przeregulowania oraz zmniejszenia czasu regulacji, co jest wynikiem szybszej reakcji układu na zmiany sygnału wejściowego. W praktyce, niższa wartość Ti oznacza, że regulator PI będzie bardziej responsywny i reagować na błędy regulacji szybciej, co z kolei może prowadzić do overshoot'u, czyli przeregulowania. Przykładem zastosowania tej zasady może być regulacja temperatury w piecu przemysłowym. Szybsza reakcja na zmiany temperatury może jednoznacznie przyspieszyć proces grzania, ale jednocześnie może spowodować, że temperatura przekroczy pożądany poziom, co jest niepożądane. W inżynierii automatyzacji i przemysłowej, dobrym podejściem jest przeprowadzenie analizy systemu oraz dostosowanie Ti w kontekście całego układu, aby zminimalizować przeregulowanie, podczas gdy czas regulacji pozostaje na akceptowalnym poziomie. Takie praktyki są zgodne z metodyką PID tuning oraz standardami dotyczącymi regulacji procesów przemysłowych.

Pytanie 36

Stopniowo zmniejszający się zasięg działania bezprzewodowych urządzeń do zdalnego sterowania pracujących w paśmie 433 MHz może świadczyć o

A. niewystarczającym napięciu zasilającym odbiornik

B. usterce w obwodzie anteny nadajników

C. pogarszających się warunkach atmosferycznych

D. utonie pojemności baterii zasilającej nadajniki

Pogarszające się warunki atmosferyczne mogą wpływać na zasięg sygnału bezprzewodowego, jednak w przypadku zdalnego sterowania w paśmie 433 MHz, ich wpływ jest zazwyczaj minimalny. Zmiany temperatury, opady deszczu czy śniegu mogą wprawdzie powodować pewne zakłócenia sygnału, ale nie prowadzą do stopniowego zmniejszania się zasięgu na przestrzeni wielu dni, co sugeruje problem z zasilaniem urządzeń. Zbyt niskie napięcie zasilające odbiornik mogłoby prowadzić do niepoprawnej pracy odbiornika, ale nie jest to bezpośredni czynnik wpływający na zasięg sygnału. W rzeczywistości, jeśli napięcie zasilające odbiornik jest zbyt niskie, urządzenie może całkowicie przestać działać, a nie jedynie zmniejszyć zasięg. Usterka w obwodzie anteny nadajników, chociaż możliwa, również nie jest najczęstszą przyczyną stopniowego spadku zasięgu. Zazwyczaj usterki te objawiają się nagłym, a nie stopniowym spadkiem jakości sygnału. W praktyce, wiele osób myli objawy związane z wyczerpującymi się bateriami z innymi problemami technicznymi, co prowadzi do niewłaściwych diagnoz i nieefektywnego rozwiązywania problemów. Właściwe zrozumienie tych kwestii jest kluczowe dla utrzymania efektywności i niezawodności urządzeń zdalnego sterowania.

Pytanie 37

Jaką wartość prądu z akumulatora o napięciu 6 V zużywa przetwornica napięcia 6 V_DC / 12 V_DC przy założonym teoretycznie 100% współczynniku sprawności energetycznej, podczas zasilania czterech zewnętrznych kamer systemu monitoringu napięciem 12 V, z których każda wymaga prądu rzędu około 50 mA?

A. 0,3 A

B. 0,4 A

C. 0,2 A

D. 0,1 A

Wybór niepoprawnej wartości natężenia prądu często wynika z błędnego zrozumienia zasad działania przetwornic napięcia oraz nieprawidłowego sumowania prądów pobieranych przez urządzenia. Odpowiedzi takie jak 0,1 A, 0,2 A lub 0,3 A mogą wydawać się atrakcyjne ze względu na to, że łączny prąd pobierany przez cztery kamery wynosi 200 mA, jednak nie uwzględniają one kluczowego aspektu, jakim jest sprawność przetwornicy oraz różnica napięć. Przetwornica przekształcająca napięcie z 6 V na 12 V musi pobrać więcej prądu z akumulatora, aby dostarczyć odpowiednią moc na wyjściu. Prawo Ohma oraz zasada zachowania energii mówiąc, że moc musi być zachowana, w szczególności w systemie idealnym, prowadzi do wniosku, że natężenie prądu pobieranego z akumulatora będzie większe niż natężenie prądu na wyjściu przetwornicy. W przypadku 100% sprawności przetwornicy, która jest w praktyce nieosiągalna, ale przyjmowana do uproszczenia obliczeń, dla 0,2 A na wyjściu 12 V musimy uwzględnić podwójne natężenie dla 6 V, co prowadzi do wartości 0,4 A. Ignorowanie tej zasady prowadzi do nieprawidłowych obliczeń i błędnych wniosków. W rzeczywistości, w projektowaniu systemów zasilania, dobrym zwyczajem jest zawsze przewidywać straty energii i obliczać wymaganą moc na podstawie rzeczywistych danych technicznych urządzeń oraz specyfikacji przetwornic.

Pytanie 38

Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia

A. nie zmieni wartości napięcia na R2

B. spowoduje wzrost napięcia na rezystorze R2

C. spowoduje spadek napięcia na rezystorze R2

D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R

Dołączenie obciążenia R równolegle do rezystora R2 w dzielniku napięcia powoduje spadek napięcia na R2. Wynika to z faktu, że dodanie rezystora obniża całkowitą rezystancję układu, co prowadzi do zwiększenia przepływającego przez obwód prądu. Zgodnie z prawem Ohma, napięcie na rezystorze jest iloczynem prądu i jego rezystancji, stąd większy prąd wywołuje mniejsze napięcie na R2, które jest teraz dzielone z rezystorem R. W praktyce, taki układ jest często wykorzystywany w obwodach pomiarowych, gdzie zmieniające się obciążenie musi być uwzględnione w obliczeniach. Kluczowe jest, aby dobrze rozumieć zasady działania dzielników napięcia, co jest standardową praktyką w projektowaniu układów elektronicznych. Tego rodzaju analizy są niezbędne w kontekście inżynierii elektrycznej i elektroniki, gdzie precyzyjne zarządzanie napięciami i prądami jest kluczowe dla stabilności i wydajności systemu.

Pytanie 39

Oblicz amplitudę sygnału wyjściowego generatora o częstotliwości 100 Hz, jeśli woltomierz elektromagnetyczny zmierzył napięcie 8 V?

A. 22,1 V

B. 11,3 V

C. 9,8 V

D. 5,6 V

Odpowiedź 11,3 V jest prawidłowa, ponieważ przy pomiarach sygnałów zmiennych, takich jak napięcie generowane przez generator o częstotliwości 100 Hz, woltomierz elektromagnetyczny mierzy wartość skuteczną (RMS) napięcia. W przypadku typowego sygnału sinusoidalnego, wartość RMS jest związana z amplitudą maksymalną napięcia przez równanie: U(RMS) = U(max)/√2. Przy napięciu 8 V zmierzonego przez woltomierz, możemy obliczyć amplitudę jako: U(max) = U(RMS) × √2 = 8 V × √2 ≈ 11,3 V. Pomiar ten jest istotny w praktyce inżynierskiej, szczególnie w projektowaniu obwodów elektronicznych, gdzie znajomość wartości napięcia maksymalnego jest kluczowa do doboru odpowiednich elementów, takich jak kondensatory czy rezystory. Stosowanie woltomierza o ustroju elektromagnetycznym jest dobrym wyborem do pomiaru sygnałów zmiennych, ale warto pamiętać, że niektóre woltomierze mogą nieprawidłowo wskazywać przy sygnałach o nietypowych kształtach fali, co podkreśla znaczenie dokładności pomiarów w kontekście norm branżowych, takich jak IEC 61010 dotyczących bezpieczeństwa przyrządów pomiarowych.

Pytanie 40

W przekształtniku DC/DC typu "boost" (układ podwyższający napięcie stałe), pracującym przy częstotliwości f = 1 kHz, w którym wartość średnia napięcia wyjściowego U_O = 20 V, a napięcia wejściowego U_D = 10 V, to czas impulsu t_i powinien wynosić

A. 1 000 µs

B. 750 µs

C. 500 µs

D. 250 µs

No, wybór innej wartości czasu impulsu niż 500 µs stawia pod znakiem zapytania podstawowe zrozumienie działania przekształtników DC/DC typu "boost". Często popełniamy błędy, myląc pojęcia związane ze współczynnikiem wypełnienia i konwersją energii. Czas impulsu t_i to nie jest coś, co można wybrać przypadkowo, tylko wynik konkretnych obliczeń. Jeśli wybrałeś 250 µs, 750 µs czy 1 000 µs, to najprawdopodobniej nie do końca zrozumiałeś, jaka jest relacja między napięciem a czasem impulsu i współczynnikiem wypełnienia. Zbyt krótki czas, jak 250 µs, nie osiągnie wymaganego napięcia wyjściowego. Z kolei zbyt długi czas, jak 750 µs czy 1 000 µs, może prowadzić do strat energii i przegrzewania się układu. Dlatego tak ważne są poprawne obliczenia, które muszą być zgodne z najlepszymi praktykami, żeby wszystko działało tak, jak powinno.
