Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
- Data rozpoczęcia: 26 listopada 2025 15:37
- Data zakończenia: 26 listopada 2025 15:43
Egzamin niezdany
Wynik: 19/40 punktów (47,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Podczas przeprowadzania inspekcji instalacji elektrycznej w budynku mieszkalnym nie jest wymagane sprawdzanie
A. stanu obudów wszystkich elementów instalacji
B. wartości rezystancji izolacji przewodów
C. poprawności działania wyłącznika różnicowoprądowego
D. nastaw urządzeń zabezpieczających w instalacji
Wiesz, przy ocenie bezpieczeństwa instalacji elektrycznej często pojawiają się nieporozumienia co do tego, co trzeba sprawdzać. Więc jeśli myślisz, że stan obudów, wyłączniki różnicowoprądowe czy urządzenia zabezpieczające nie są ważne, to musisz to przemyśleć. Sprawdzanie stanu obudów jest mega istotne, żeby nie zdarzył się przypadkowy kontakt z prądem. Jak wyłączniki różnicowoprądowe nie działają, to może być niebezpiecznie. Regularne weryfikowanie ich działania to polecana praktyka. Do tego ustawienia urządzeń zabezpieczających też są kluczowe, bo jak są źle ustawione, to może to doprowadzić do problemów. Ignorowanie takich rzeczy jest ryzykowne, zresztą to może prowadzić do poważnych sytuacji, jak pożary czy porażenia. Każdy z tych elementów to część systemu ochrony, który ma na celu bezpieczne użytkowanie instalacji elektrycznej. Wiedza na ten temat to podstawa dla każdego, kto zajmuje się elektryką.
Pytanie 3

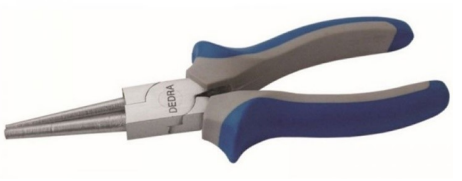

Do czego służą przy montażu instalacji elektrycznej przedstawione na rysunku kleszcze?
A. Zaciskania końcówek tulejkowych na żyłach przewodu.
B. Formowania oczek na końcach żył.
C. Zaprasowywania przewodów w połączeniach wsuwanych.
D. Montażu zacisków zakleszczających.
Kleszcze do formowania oczek, które przedstawiono na rysunku, są kluczowym narzędziem w instalacjach elektrycznych, ponieważ umożliwiają precyzyjne formowanie oczek na końcach żył przewodów. Oczka te są niezbędne do wykonania solidnych połączeń elektrycznych, które muszą być trwałe i odporne na luzy. Stosowanie kleszczy zapewnia, że oczka są odpowiednio uformowane, co wpływa na jakość połączenia oraz jego bezpieczeństwo. W praktyce, na przykład w przypadku montażu rozdzielnic elektrycznych, dobrze uformowane oczka pozwalają na łatwe i szybkie przyłączenie żył do zacisków, co przekłada się na efektywność pracy elektryka. Dodatkowo, korzystanie z odpowiednich narzędzi zgodnych z normami, takimi jak PN-EN 60947-1, daje pewność, że instalacja spełnia standardy bezpieczeństwa oraz jakości. Warto pamiętać, że użycie kleszczy do formowania oczek jest częścią dobrych praktyk branżowych, które sprzyjają uzyskaniu długotrwałych i pewnych połączeń.
Pytanie 4
Który z pomiarów służy do oceny efektywności zabezpieczenia przed dotykiem bezpośrednim w instalacjach do 1 kV?
A. Impedancji zwarciowej
B. Napięcia dotykowego
C. Rezystancji uziemienia
D. Rezystancji izolacji
Pomiar rezystancji izolacji jest kluczowym elementem oceny skuteczności ochrony przed dotykiem bezpośrednim w instalacjach elektrycznych do 1 kV. W przypadku takich systemów, odpowiednia izolacja jest niezbędna do zapewnienia bezpieczeństwa użytkowników oraz niezawodności działania instalacji. Rezystancja izolacji wskazuje na zdolność materiału do odseparowania prądu elektrycznego od części dostępnych dla użytkowników, co jest kluczowe w kontekście ochrony przed porażeniem elektrycznym. Przykładowo, normy IEC 60364 dotyczące instalacji elektrycznych wymagają, aby pomiar rezystancji izolacji wynosił co najmniej 1 MΩ. W praktyce oznacza to, że przed oddaniem do użytku nowej instalacji, a także podczas jej regularnej konserwacji, wykonuje się pomiary rezystancji izolacji, co pozwala na identyfikację potencjalnych uszkodzeń oraz degradacji materiałów izolacyjnych. W przypadku wykrycia niskiej rezystancji należy niezwłocznie podjąć działania naprawcze, aby zapewnić bezpieczeństwo użytkowników oraz zgodność z obowiązującymi normami.
Pytanie 5
Osoba powinna kontrolować działanie stacjonarnych urządzeń różnicowoprądowych poprzez naciśnięcie przycisku kontrolnego
A. przeszkolona, co rok
B. mająca uprawnienia SEP, co 6 miesięcy
C. posiadająca uprawnienia SEP, co rok
D. przeszkolona, co 6 miesięcy
Odpowiedź, że stacjonarne urządzenia różnicowoprądowe powinny być sprawdzane przez osobę przeszkoloną co sześć miesięcy, jest zgodna z obowiązującymi normami i najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych usterek, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz ochrony przed skutkami porażenia prądem. Osoby przeszkolone mają odpowiednią wiedzę na temat działania tych urządzeń, potrafią ocenić ich stan techniczny oraz zidentyfikować ewentualne problemy. Przykładowo, w przypadku stacjonarnych urządzeń różnicowoprądowych, takich jak wyłączniki różnicowoprądowe, regularne testowanie przycisku kontrolnego pozwala na upewnienie się, że urządzenie działa prawidłowo i jest w stanie zareagować na zwarcia lub inne niebezpieczne sytuacje. Zgodnie z normami, takimi jak PN-EN 60947-2, zaleca się przeprowadzanie takich kontroli co najmniej dwa razy w roku, co potwierdza konieczność przeszkolenia personelu odpowiedzialnego za te działania.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
Która z wymienionych list czynności opisuje w jakiej kolejności demontuje się elementy stojana silnika indukcyjnego z uzwojeniem wsypywanym w celu jego przezwojenia?
| 1 | odcięcie połączeń czołowych | odcięcie połączeń czołowych | usunięcie izolacji żłobkowej | usunięcie uzwojenia |
| 2 | usunięcie izolacji żłobkowej | usunięcie uzwojenia | odcięcie połączeń czołowych | odcięcie połączeń czołowych |
| 3 | usunięcie uzwojenia | usunięcie izolacji żłobkowej | usunięcie uzwojenia | usunięcie izolacji żłobkowej |
| A | B | C | D | |
A. D.
B. C.
C. B.
D. A.
Wybór niewłaściwej odpowiedzi często wynika z niepełnego zrozumienia procesu demontażu stojana silnika indukcyjnego. Wiele osób może pomylić kolejność czynności, co prowadzi do nieprawidłowych praktyk. Na przykład, jeśli demontaż rozpoczyna się od usunięcia uzwojenia przed odcięciem połączeń czołowych, naraża to technika na niebezpieczeństwo, ponieważ może dojść do niezamierzonego kontaktu z prądem. Kolejnym częstym błędem jest pomijanie etapu odcięcia zasilania, co jest kluczowe dla zapewnienia bezpieczeństwa. Bezpieczeństwo przy pracy z urządzeniami elektrycznymi powinno być zawsze na pierwszym miejscu. Ważne jest, aby również zrozumieć, że niewłaściwa kolejność demontażu może prowadzić do uszkodzenia elementów silnika, co z kolei zwiększa koszty naprawy i przestojów w pracy. Każda z tych czynności ma swoje uzasadnienie w kontekście mechaniki oraz elektryki i jest zgodna z obowiązującymi normami i standardami bezpieczeństwa, takimi jak normy IEC (Międzynarodowej Komisji Elektrotechnicznej). Dlatego kluczowe jest, aby przed przystąpieniem do demontażu, każdy technik był dokładnie przeszkolony w zakresie procedur demontażu i był świadomy zagrożeń związanych z niewłaściwym postępowaniem.
Pytanie 8
W obiekcie zasilanym napięciem 400 V (3/N/PE 50Hz) zainstalowano następujące urządzenia:
1. przepływowy podgrzewacz wody - 12 kW - obwód trójfazowy
2. zmywarka - 3,5 kW - obwód jednofazowy
3. kuchenka elektryczna - 9,5 kW - obwód trójfazowy
4. pralka automatyczna - 4,5 kW - obwód jednofazowy
Każde z urządzeń stanowi odrębny obwód w tablicy rozdzielczej. Jakie wyłączniki instalacyjne należy zastosować z odpowiednimi wartościami prądu znamionowego, według kolejności dla każdego urządzenia (w kolejności 1,2,3,4)?
A. 16 A, 20 A, 20 A, 16 A
B. 20 A, 16 A, 16 A, 20 A
C. 16 A, 20 A, 20 A, 16 A
D. 20 A, 16 A, 20 A, 16 A
Odpowiedź 20 A, 16 A, 16 A, 20 A jest poprawna, ponieważ wartości prądów znamionowych wyłączników instalacyjnych dobierane są na podstawie mocy znamionowej odbiorników oraz zastosowanej metody ochrony. Przepływowy podgrzewacz wody o mocy 12 kW w obwodzie 3-fazowym wymaga prądu wynoszącego około 20 A (12 kW / (sqrt(3) * 400 V) ≈ 17,3 A, zaokrąglając do standardowej wartości 20 A). Zmywarka o mocy 3,5 kW w obwodzie jednofazowym wymaga 16 A, co jest standardową wartością dla tego typu urządzeń. Kuchenka elektryczna o mocy 9,5 kW w obwodzie 3-fazowym również powinna być zabezpieczona wyłącznikiem o prądzie 20 A, ponieważ 9,5 kW / (sqrt(3) * 400 V) ≈ 13,7 A. Pralka automatyczna o mocy 4,5 kW w obwodzie jednofazowym również wymaga wyłącznika o prądzie 16 A, co odpowiada normom dla urządzeń AGD. Takie dobory zabezpieczeń są zgodne z praktykami określonymi w normie PN-IEC 60364, co zapewnia zarówno bezpieczeństwo, jak i odpowiednią ochronę urządzeń. Wartości te są również zgodne z typowymi zabezpieczeniami dostępnymi na rynku.
Pytanie 9
Która z poniższych działań jest zaliczana do czynności konserwacyjnych instalacji elektrycznych w domach i obiektach użyteczności publicznej?
A. Zamiana zużytych urządzeń na nowe
B. Przesunięcie miejsc montażu opraw oświetleniowych
C. Wymiana uszkodzonych gniazd wtyczkowych
D. Instalacja nowych punktów świetlnych
Wymiana uszkodzonych gniazd wtyczkowych jest kluczowym elementem prac konserwacyjnych instalacji elektrycznych w mieszkaniach oraz budynkach użyteczności publicznej. Gniazda wtyczkowe stanowią bezpośredni punkt dostępu do energii elektrycznej, a ich uszkodzenie może prowadzić do poważnych zagrożeń, takich jak zwarcia, pożary czy porażenia prądowe. Właściwe utrzymanie gniazd wtyczkowych zgodnie z normami PN-IEC 60364 oraz PN-EN 60669 zapewnia bezpieczeństwo użytkowników i niezawodność instalacji. Wymiana uszkodzonych gniazd powinna być przeprowadzana przez wykwalifikowanych elektryków, którzy potrafią ocenić stan instalacji oraz wybrać odpowiednie komponenty do wymiany. Praktycznym przykładem jest sytuacja, gdy w wyniku uszkodzenia mechanicznego gniazdo nie działa poprawnie, co może wpływać na funkcjonalność podłączonych urządzeń. Regularne przeglądy oraz wymiana uszkodzonych części to praktyka zgodna z zasadami bezpieczeństwa i efektywności energetycznej.
Pytanie 10
Który łącznik elektryczny ma dwa przyciski oraz trzy terminale?
A. Schodowy
B. Krzyżowy
C. Dwubiegunowy
D. Świecznikowy
Krzyżowy łącznik instalacyjny, mimo iż jest powszechnie stosowany w instalacjach elektrycznych, nie posiada dwóch klawiszy i trzech zacisków, lecz jest używany w połączeniu z innymi łącznikami, aby umożliwić sterowanie oświetleniem z więcej niż dwóch miejsc. W praktyce, krzyżowy łącznik jest wykorzystywany w układach, gdzie już istnieją dwa lub więcej łączników schodowych, co pozwala na bardziej skomplikowane sterowanie oświetleniem, a nie jako samodzielne rozwiązanie. Schodowy łącznik, z drugiej strony, również nie odpowiada opisowi, ponieważ jego funkcją jest kontrolowanie jednego obwodu z dwóch miejsc, ale posiada tylko dwa zaciski. Użytkownicy często mylą ten typ łącznika ze świecznikowym w kontekście aplikacji, co może prowadzić do błędnych decyzji przy projektowaniu instalacji. Dwubiegunowy łącznik jest przeznaczony do kontroli obwodów elektrycznych, które wymagają rozłączania dwóch przewodów fazowych, ale także nie spełnia kryteriów podanych w pytaniu. Typowe błędy myślowe w tym przypadku polegają na utożsamianiu różnych typów łączników z ich funkcjonalnościami, co prowadzi do nieprawidłowych wniosków o ich zastosowaniu w konkretnej sytuacji.
Pytanie 11
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
Którym z kluczy nie da się skręcić stojana silnika elektrycznego śrubami jak przedstawiona na ilustracji?
A. Płaskim.
B. Imbusowym.
C. Nasadowym.
D. Oczkowym.
Odpowiedź "Imbusowym" jest prawidłowa, ponieważ klucz imbusowy jest zaprojektowany do używania ze śrubami, które mają gniazdo sześciokątne wewnętrzne. W przypadku przedstawionej na ilustracji śruby, która ma sześciokątną główkę zewnętrzną, klucz imbusowy nie jest odpowiedni. Zamiast tego można zastosować klucz nasadowy, oczkowy lub płaski, które są przystosowane do pracy ze śrubami mającymi zewnętrzne główki. W praktyce, korzystanie z klucza imbusowego do dokręcania śrub z gniazdem zewnętrznym prowadzi do uszkodzenia zarówno narzędzia, jak i śruby. W kontekście standardów branżowych, ważne jest, aby dobierać narzędzia odpowiednio do typu śruby, co zwiększa efektywność pracy i zmniejsza ryzyko awarii. Zrozumienie różnic pomiędzy typami kluczy i ich zastosowaniami jest kluczowe dla prawidłowego wykonywania prac montażowych i serwisowych, co jest standardem w branży inżynieryjnej.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Podczas sprawdzania samoczynnego wyłączenia zasilania jako metody ochrony przeciwporażeniowej w sieciach TN-S, realizowanego poprzez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia, należy dla danego wyłącznika ustalić
A. zwarciową zdolność łączeniową
B. próg zadziałania wyzwalacza przeciążeniowego
C. czas zadziałania wyzwalacza zwarciowego
D. wartość prądu wyłączającego
Wybór niewłaściwej odpowiedzi może prowadzić do błędnych wniosków dotyczących istoty samoczynnego wyłączenia zasilania w systemach TN-S. Na przykład, określenie zwarciowej zdolności łączeniowej jest ważne, jednak nie jest to parametr, który bezpośrednio wpływa na działanie wyłącznika w kontekście jego reakcji na prąd wyłączający. Zwarciowa zdolność łączeniowa odnosi się do maksymalnego prądu zwarciowego, który dany wyłącznik jest w stanie bezpiecznie przerwać, co jest kluczowe dla bezpieczeństwa instalacji, ale nie ma bezpośredniego związku z szybkością zadziałania na prąd wyłączający. Podobnie, próg zadziałania wyzwalacza przeciążeniowego dotyczy innego aspektu ochrony i nie odnosi się do wyłączenia w przypadku porażenia prądem. Czas zadziałania wyzwalacza zwarciowego również jest istotny, ale to wartość prądu wyłączającego decyduje o tym, czy wyłącznik zadziała w odpowiednim czasie, aby chronić użytkowników przed skutkami porażenia. Niezrozumienie różnicy pomiędzy tymi parametrami może prowadzić do niewłaściwego doboru wyłączników oraz ryzyka nieodpowiedniej ochrony w instalacjach elektrycznych. Kluczowe jest, aby zrozumieć, że wartość prądu wyłączającego musi być dostosowana do specyfikacji danego obwodu oraz wymagań ochrony przeciwporażeniowej, co jest fundamentem bezpieczeństwa w instalacjach elektrycznych.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
Jaki rodzaj złączki stosowanej w instalacjach elektrycznych przedstawiono na rysunku?
A. Gwintową.
B. Śrubową.
C. Samozaciskową.
D. Skrętną.
Odpowiedź "Samozaciskową" jest poprawna, ponieważ przedstawiona złączka instalacyjna rzeczywiście jest złączką samozaciskową. Złączki tego typu charakteryzują się prostym mechanizmem, który umożliwia szybkie i wygodne połączenie przewodów bez konieczności używania narzędzi. Wystarczy włożyć przewód do otworu zaciskowego, a mechanizm samozaciskowy automatycznie zaciska przewód, co zapewnia stabilne połączenie. Tego rodzaju złączki są powszechnie stosowane w instalacjach elektrycznych, ponieważ przyspieszają proces montażu oraz eliminują ryzyko niewłaściwego użycia narzędzi, które mogą uszkodzić przewody. Złączki samozaciskowe znajdują zastosowanie w różnych obszarach, od instalacji domowych po przemysłowe systemy elektryczne. Warto zaznaczyć, że ich stosowanie jest zgodne z zasadami bezpieczeństwa, ponieważ zapewniają one solidne połączenia, które są niezbędne dla bezpiecznego funkcjonowania instalacji elektrycznych.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
Które z przedstawionych narzędzi, oprócz lutownicy, jest niezbędne przy naprawie przeciętego przewodu LY przez połączenie lutowane?
A. A.
B. D.
C. C.
D. B.
Wybór innej odpowiedzi, która nie wskazuje na szczypce do ściągania izolacji, może wynikać z nieporozumienia dotyczącego procesu lutowania i przygotowania przewodów. Kluczowym etapem w naprawie przewodów jest usunięcie izolacji, co jest niezbędne do zapewnienia dobrego kontaktu elektrycznego. Bez odpowiedniego narzędzia do ściągania izolacji nie będzie możliwe prawidłowe przygotowanie przewodów, co może prowadzić do nietrwałych połączeń. Ważne jest zrozumienie, że lutownica sama w sobie nie wystarcza do naprawy uszkodzonego przewodu. Wiele osób może mylnie zakładać, że lutowanie można przeprowadzić na przewodach z izolacją, co jest błędnym podejściem. Tego typu myślenie może prowadzić do uszkodzenia przewodów oraz nieefektywnych połączeń, które mogą stwarzać zagrożenie w przyszłości. Prawidłowa wiedza na temat narzędzi i technik stosowanych w elektryce jest kluczowa dla zapewnienia bezpieczeństwa oraz efektywności pracy. Warto pamiętać, że każdy profesjonalista powinien być świadomy znaczenia odpowiednich narzędzi w kontekście lutowania, ponieważ niewłaściwe przygotowanie może prowadzić do problemów z przewodnictwem elektrycznym oraz zwiększać ryzyko awarii.
Pytanie 21
Jakiego typu powinna być końcówka wkrętaka dobranego do wkrętu o główce, której kształt przedstawiono na rysunku?
A. Torx.
B. Phillips.
C. Pozidriv.
D. Płaska.
Wybór złej końcówki wkrętaka pokazuje, że chyba nie do końca rozumiesz różnice między wkrętami. Końcówka płaska, choć popularna, w ogóle nie pasuje do krzyżowych nacięć, co może skończyć się poślizgiem narzędzia i uszkodzeniem zarówno końcówki, jak i główki wkrętu. Końcówka Torx też nie jest tu odpowiednia, bo jest zaprojektowana do większych momentów obrotowych, a to nie dotyczy wkrętów Pozidriv. Odpowiedź z końcówką Phillips też jest błędna, bo to narzędzie nie ma tych dodatkowych nacięć, które zwiększają stabilność. Takie błędy mogą skutkować problemami w pracy, a nawet niebezpieczeństwem, szczególnie na wysokości. Warto wiedzieć, jakie narzędzia pasują do jakich wkrętów, żeby wszystko robić bezpiecznie i skutecznie.
Pytanie 22
W jakim układzie sieciowym znajduje się bezpiecznik iskiernikowy podłączony pomiędzy punkt neutralny strony wtórnej transformatora, który zasila ten układ, a uziom roboczy?
A. TT
B. TN-S
C. TN-C
D. IT
Wybory układów TN-S, TN-C oraz TT wskazują na niepełne zrozumienie zasad działania systemów elektroenergetycznych. W układzie TN-S, punkt neutralny jest uziemiony, co oznacza, że w razie uszkodzenia izolacji, prąd zwarciowy przepływa bezpośrednio do ziemi, co zwiększa ryzyko porażenia prądem. Nie ma w nim miejsca na dodatkowy bezpiecznik iskiernikowy, ponieważ jest on niekompatybilny z zasadą bezpośredniego uziemienia. Podobnie w przypadku TN-C, gdzie neutralny i ochronny przewód są połączone, ryzyko uszkodzenia izolacji jest wysokie, a wprowadzenie iskiernika w tym układzie byłoby zbędne i niewłaściwe. Układ TT również zakłada, że punkt neutralny jest uziemiony, a zatem straciłby sens użycie bezpiecznika iskiernikowego, ponieważ nie zapewnia on właściwej izolacji i bezpieczeństwa. Zrozumienie różnic między tymi systemami jest kluczowe dla prawidłowego projektowania instalacji elektrycznych, gdzie odpowiedni dobór układu ma wpływ na bezpieczeństwo i niezawodność dostaw energii elektrycznej. W praktyce, błędne podejście do klasyfikacji układów może prowadzić do poważnych konsekwencji, zarówno finansowych, jak i zdrowotnych.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Jakie parametry ma wyłącznik różnicowoprądowy, zastosowany w instalacji zasilającej mieszkanie, której schemat ideowy przedstawiono na rysunku?
A. Prąd znamionowy 25 A i prąd znamionowy różnicowy 30 mA
B. Prąd znamionowy 10 A oraz charakterystykę B
C. Prąd znamionowy 16 A oraz charakterystykę B
D. Prąd znamionowy 30 mA i prąd znamionowy różnicowy 25 A
Wyłącznik różnicowoprądowy z parametrami, jak prąd znamionowy 25 A i prąd różnicowy 30 mA, to naprawdę ważny element w zabezpieczaniu elektryki w mieszkaniach. Prąd znamionowy 25 A mówi nam, ile maksymalnie może on przenieść, co jest kluczowe, bo musimy myśleć o zasilaniu domowych sprzętów. Z kolei prąd różnicowy 30 mA to wartość, która bardzo dobrze chroni przed porażeniem, bo jak zauważy różnicę w prądzie, to odetnie zasilanie. Te wartości są zgodne z normami PN-EN 61008-1 i PN-EN 60947-2, które mówią, jak powinny być projektowane wyłączniki. Używając takich parametrów, zapewniamy bezpieczeństwo i ochronę przed ewentualnymi awariami. Fajnie jest także regularnie sprawdzać wyłączniki różnicowoprądowe, żeby mieć pewność, że działają, a można to łatwo zrobić przyciskiem testowym, który jest na każdym z tych urządzeń.
Pytanie 27
Jaka jest maksymalna moc kuchni elektrycznej zamontowanej w lokalu zasilanym napięciem 400/230V, jeśli obwód zasilający jest chroniony przez wyłącznik nadprądowy typu S-303 CLS6-C10/3?
A. 6,9 kW
B. 3,9 kW
C. 9,6 kW
D. 2,9 kW
Poprawna odpowiedź wynosi 6,9 kW, co odpowiada maksymalnej mocy, jaką można uzyskać z wyłącznika nadprądowego typu S-303 CLS6-C10/3. Wyłączniki nadprądowe klasy C są przeznaczone do ochrony obwodów, w których występują prądy rozruchowe, co jest typowe dla urządzeń takich jak kuchenki elektryczne. Wyłącznik C10 oznacza, że jego maksymalny prąd znamionowy wynosi 10 A, co przy napięciu 230 V (typowym dla obwodów kuchennych w mieszkaniach) pozwala na obliczenie mocy: P = U x I, czyli 230 V x 10 A = 2300 W (2,3 kW). Jednak w przypadku kuchni elektrycznej zasilanej z trójfazowego zasilania 400 V, możemy zastosować również moc obliczoną z trzech faz: P = √3 x U x I = √3 x 400 V x 10 A = 6928 W, co daje nam 6,9 kW. Stosowanie wyłączników nadprądowych zgodnych z normami PN-EN 60898 jest kluczowe dla zapewnienia bezpieczeństwa i efektywności energetycznej instalacji. W praktyce, zainstalowanie kuchenki elektrycznej o mocy 6,9 kW umożliwia wygodne gotowanie oraz korzystanie z różnych funkcji, takich jak pieczenie i gotowanie na parze, bez ryzyka przeciążenia obwodu zasilającego.
Pytanie 28

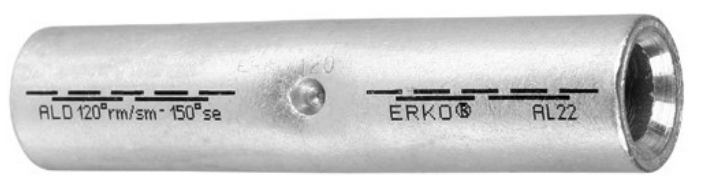

Którego z wymienionych narzędzi należy użyć do połączenia przewodów przy użyciu złączki przedstawionej na rysunku?
A. Wkrętaka.
B. Szczypiec uniwersalnych.
C. Lutownicy.
D. Praski hydraulicznej.
Wybór narzędzi, które nie są przeznaczone do zaciskania złączek tulejowych, prowadzi do nietrwałych połączeń oraz potencjalnych awarii. Wkrętaka nie stosuje się do tego celu, ponieważ jego funkcja ogranicza się do wkręcania i wykręcania śrub, a nie do zaciskania elementów. Użycie lutownicy wydaje się być zrozumiałe, jednak lutowanie nie jest zalecaną metodą w przypadku złączek tulejowych, które zostały zaprojektowane do mechanicznych połączeń, a lutowanie może osłabić przewód i wprowadzać dodatkowe problemy z przewodnictwem elektrycznym. Szczypce uniwersalne również nie są odpowiednie, ponieważ nie oferują wymaganej siły i precyzji, które są niezbędne do prawidłowego zaciskania. Warto również zwrócić uwagę na standardy ochrony elektrycznej, które wymagają, aby wszelkie połączenia były wykonane zgodnie z wytycznymi zapewniającymi ich trwałość i bezpieczeństwo. Użycie niewłaściwego narzędzia może prowadzić do zwarć, uszkodzeń, a nawet pożarów, co jest poważnym zagrożeniem w instalacjach elektrycznych. Dlatego istotne jest, aby dobierać stosowne narzędzia zgodnie z przeznaczeniem oraz przestrzegać dobrych praktyk, które pozwolą osiągnąć bezpieczne i niezawodne połączenia elektryczne.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Na której ilustracji przedstawiono symbol graficzny przewodu neutralnego?
A. Na ilustracji 1.
B. Na ilustracji 2.
C. Na ilustracji 4.
D. Na ilustracji 3.
Rozpoznawanie symboli graficznych w instalacjach elektrycznych jest zadaniem wymagającym precyzyjnej wiedzy, która nie ogranicza się jedynie do identyfikacji poszczególnych oznaczeń. W kontekście przedstawionych ilustracji, częsty błąd polega na myleniu symboli neutralnego przewodu z innymi oznaczeniami. Każda ilustracja, która nie przedstawia linii z kropką na końcu, może być mylnie interpretowana jako symbol przewodu neutralnego. Na przykład, symbole graficzne wykorzystywane do oznaczenia przewodu fazowego czy ochronnego mają swoją specyfikę, a ich zrozumienie jest kluczowe dla poprawności wykonania instalacji. Uczestnicy mogą również wpaść w pułapkę skojarzeń z innymi standardami, co prowadzi do błędnych decyzji. Ważne jest, aby zrozumieć, że każdy przewód w instalacji pełni określoną rolę, a znajomość tych ról oraz ich graficznych reprezentacji jest fundamentalna. Nieprawidłowe podejście do oznaczeń może prowadzić do poważnych problemów w instalacji elektrycznej, takich jak zwarcia czy nieprawidłowe funkcjonowanie podłączonych urządzeń. W praktyce, zrozumienie konieczności prawidłowego oznaczania przewodów nie tylko wspiera bezpieczeństwo, ale także przyczynia się do efektywności systemów elektrycznych. W związku z tym, warto investować czas w naukę i doskonalenie umiejętności rozpoznawania poszczególnych symboli w zgodzie z obowiązującymi normami.
Pytanie 32
Który z wymienionych parametrów można zmierzyć przyrządem przedstawionym na ilustracji?
A. Rezystancję izolacji.
B. Impedancję pętli zwarcia.
C. Chwilową moc obciążenia.
D. Prąd upływu.
Rezystancja izolacji jest kluczowym parametrem, który można zmierzyć przy pomocy miernika izolacji, znanego również jako megomierz. Urządzenie to jest wykorzystywane do oceny stanu izolacji elektrycznej w instalacjach i urządzeniach elektrycznych. Pomiar ten jest niezwykle istotny, ponieważ odpowiednia rezystancja izolacji zapewnia bezpieczeństwo użytkowania i zapobiega porażeniom prądem, a także minimalizuje ryzyko awarii. Miernik izolacji generuje wysokie napięcie, które powoduje, że prąd przepływa przez izolację. Na podstawie zmierzonego prądu można obliczyć rezystancję, która jest wyrażana w megaomach (MΩ). W praktyce, normy takie jak PN-EN 61557-2 określają wymagania dotyczące pomiarów rezystancji izolacji. Regularne pomiary rezystancji izolacji są zalecane w ramach działań prewencyjnych, szczególnie w przemyśle, gdzie eksploatacja urządzeń elektrycznych odbywa się w trudnych warunkach. Dbanie o odpowiednie wartości rezystancji izolacyjnej to nie tylko wymóg prawny, ale również dobra praktyka, która przyczynia się do zapewnienia długotrwałej i bezawaryjnej pracy instalacji.
Pytanie 33
W zakres oględzin instalacji elektrycznych nie wchodzi weryfikacja
A. metody zabezpieczenia przed porażeniem prądem elektrycznym
B. ciągłości przewodów ochronnych i neutralnych
C. stanu osłon zabezpieczających przewody przed uszkodzeniami mechanicznymi
D. stanu widocznych elementów przewodów, izolatorów oraz ich mocowania
Oględziny instalacji elektrycznych obejmują szereg kluczowych aspektów, które są niezbędne do zapewnienia bezpieczeństwa i efektywności systemów elektrycznych. W kontekście podanych odpowiedzi, istnieje szereg nieporozumień dotyczących tego, co powinno być przedmiotem takich oględzin. Stan widocznych części przewodów oraz izolatorów, a także ich mocowania, to kluczowy element oceny bezpieczeństwa instalacji. Właściwe mocowanie przewodów i ich izolacja są niezbędne, aby zapobiec potencjalnym uszkodzeniom mechanicznym, które mogą prowadzić do zwarć czy pożarów. Kolejnym istotnym aspektem jest sposób ochrony przed porażeniem prądem elektrycznym. Ochrona ta obejmuje nie tylko zastosowanie odpowiednich zabezpieczeń, ale także ich regularne sprawdzanie, aby upewnić się, że nie uległy one uszkodzeniu. Zastosowanie ciągłości przewodów ochronnych i neutralnych w kontekście oględzin jest mylące, ponieważ tego typu pomiary są zazwyczaj realizowane podczas testów diagnostycznych, a nie wizualnych inspekcji. W praktyce, błędem jest zakładanie, że inspekcje mogą zastąpić bardziej szczegółowe badania, takie jak pomiary rezystancji i ciągłości. Istotne jest, aby dla bezpieczeństwa instalacji elektrycznych przestrzegać konkretnych standardów, takich jak PN-IEC 60364, które wyraźnie określają, jakie elementy powinny być poddawane ocenie w trakcie oględzin oraz jakie metody pomiarowe należy stosować.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
Na podstawie wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły
| Pomiar pomiędzy końcami żył | Rezystancja w Ω |
|---|---|
| L1.1 – L1.2 | 0 |
| L2.1 – L2.2 | 0 |
| L3.1 – L3.2 | ∞ |
| N.1 – N.2 | 0 |
| PE.1 – PE.2 | 0 |
| L1.1 – L2.1 | ∞ |
| L1.1 – L3.1 | ∞ |
| L1.1 – N.1 | ∞ |
| L1.1 – PE.1 | ∞ |
| N.1 – PE.1 | 0 |
| N.1 – L2.1 | ∞ |
| N.1 – L3.1 | ∞ |
A. N i PE są zwarte oraz L3 jest przerwana.
B. L1 i L2 są przerwane.
C. L1 i L2 są zwarte.
D. N i L3 są zwarte oraz PE jest przerwana.
Prawidłowa odpowiedź wskazuje, że żyły N i PE są zwarte oraz L3 jest przerwana. W tym przypadku rezystancja między żyłami N i PE wynosząca 0 Ω oznacza, że są one ze sobą połączone, co jest zgodne z normami bezpieczeństwa. Z kolei wystąpienie nieskończonej rezystancji między końcami żyły L3 wskazuje na jej przerwanie. Ważne jest, aby pamiętać, że w instalacjach elektrycznych żyła neutralna (N) i żyła ochronna (PE) muszą być prawidłowo połączone, aby zapewnić skuteczne uziemienie i minimalizować ryzyko porażenia prądem. Takie połączenia są kluczowe w kontekście ochrony osób i mienia, co jest regulowane przez normy IEC 60364. W praktyce, technicy elektrycy powinni regularnie przeprowadzać pomiary rezystancji, aby upewnić się, że instalacje elektryczne są w dobrym stanie i spełniają wymagania bezpieczeństwa.
Pytanie 37
Ile maksymalnie gniazd wtyczkowych można zainstalować w jednym obwodzie w systemach odbiorczych?
A. 10 szt.
B. 2 szt.
C. 6 szt.
D. 12 szt.
Maksymalna liczba gniazd wtyczkowych, które można podłączyć do jednego obwodu w instalacjach elektrycznych, wynosi 10 sztuk. Taka wartość wynika z przepisów zawartych w normie PN-IEC 60364 oraz wytycznych dotyczących projektowania instalacji elektrycznych. Ograniczenie to ma na celu zapewnienie bezpieczeństwa użytkowania oraz ochrony przed przeciążeniem obwodu. W praktyce, jeżeli do obwodu podłączonych jest zbyt wiele gniazd, może to prowadzić do znacznego wzrostu obciążenia, co z kolei zwiększa ryzyko przegrzania przewodów, a w skrajnych przypadkach może prowadzić do pożaru. Warto zwrócić uwagę na rzeczywiste obciążenie urządzeń, które będą podłączane do gniazd, a także na rodzaj przewodów użytych w danym obwodzie. Przykładowo, jeśli planujemy podłączenie urządzeń o wysokim poborze mocy, takich jak czajniki elektryczne czy grzejniki, lepiej jest zredukować liczbę gniazd do mniejszej wartości, aby zabezpieczyć obwód przed nadmiernym przeciążeniem. Dobrą praktyką jest także stosowanie zabezpieczeń w postaci wyłączników różnicowoprądowych oraz odpowiedniego doboru przekrojów przewodów, co dodatkowo zwiększa bezpieczeństwo korzystania z instalacji elektrycznej.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
Jaka jest znamionowa efektywność silnika trójfazowego, jeśli P = 2,2 kW (mocy mechanicznej), UN = 400 V, IN = 4,6 A oraz cos φ = 0,82?
A. 0,49
B. 0,84
C. 0,69
D. 0,39
Odpowiedzi, które nie zgadzają się z poprawnym wynikiem, zazwyczaj wynikają z błędów w obliczeniach lub złego zrozumienia podstawowych pojęć związanych z mocą silników elektrycznych. Na przykład, wartość 0,69 może sugerować, że obliczenia nie uwzględniają współczynnika mocy lub są oparte na błędnie podanych danych. Często można się spotkać z błędnym założeniem, że moc czynna jest równa mocy mechanicznej, co jest nieprawdziwe, ponieważ moc dostarczona do silnika zawsze jest większa niż moc wyjściowa ze względu na straty energetyczne. Inne odpowiedzi, takie jak 0,49 czy 0,39, mogą wynikać z niepoprawnego przeliczenia wartości mocy czynnej, co w praktyce prowadzi do znacznego niedoszacowania efektywności silnika. Niezrozumienie roli współczynnika mocy w obliczeniach sprawności także często prowadzi do błędnych wyników. Warto zaznaczyć, że efektywność silników ma ogromne znaczenie w kontekście zrównoważonego rozwoju, a wybór silników o wyższej sprawności wpływa na oszczędności energii oraz redukcję emisji CO2. Prawidłowe obliczenia związane z mocą czynnościową oraz jasne zrozumienie relacji między mocą a sprawnością są kluczowe w projektowaniu i eksploatacji systemów napędowych.
Pytanie 40
Która z podanych metod realizacji instalacji elektrycznych jest przeznaczona do użycia w lokalach mieszkalnych?
A. Na drabinkach
B. Przewodami szynowymi
C. W kanałach podłogowych
D. W listwach przypodłogowych
Prowadzenie instalacji elektrycznych za pomocą przewodów szynowych, kanałów podłogowych czy drabinek jest rozwiązaniem stosowanym w innych kontekstach, które nie zawsze są zgodne z wymogami dla pomieszczeń mieszkalnych. Przewody szynowe, choć często wykorzystywane w obiektach komercyjnych i przemysłowych, nie są zalecane do stosowania w mieszkaniach, ponieważ mogą prezentować ryzyko w zakresie estetyki, a także bezpieczeństwa użytkowników. Mieszkania zazwyczaj wymagają bardziej stonowanego i zabezpieczonego podejścia do instalacji elektrycznych. Kanały podłogowe, chociaż mogą być użyteczne w niektórych sytuacjach, mają ograniczenia związane z dostępnością i konserwacją. Ponadto ich stosowanie może prowadzić do problemów z wilgocią i zanieczyszczeniami, co z kolei wpływa negatywnie na trwałość instalacji. Drabinki, z drugiej strony, są stosowane głównie w obszarach przemysłowych i wymagają dużo przestrzeni, co czyni je niepraktycznymi dla mieszkań o ograniczonym metrażu. Typowy błąd myślowy to przekonanie, że jedynie funkcjonalność instalacji ma znaczenie, podczas gdy w kontekście mieszkań kluczowe są również aspekty estetyczne i bezpieczeństwa. Należy zatem pamiętać, że prowadzenie instalacji elektrycznych w pomieszczeniach mieszkalnych powinno być starannie przemyślane, uwzględniając zarówno przepisy, jak i potrzeby użytkowników.
