Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 12 czerwca 2026 09:31
Data zakończenia: 12 czerwca 2026 09:33

Egzamin niezdany

Wynik: 2/40 punktów (5,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W jaki sposób, w zależności od wartości napięcia międzyfazowego sieci U i częstotliwości f, należy skojarzyć uzwojenie silnika przed podłączeniem go do sieci trójfazowej?

A. Jeżeli U = 400 V, f= 50 Hz w Y, jeżeli U =265 V, f=60 Hz w A

B. Jeżeli U = 230 V, f= 50 Hz w A, jeżeli U = 265 V, f=60 Hz w Y

C. Jeżeli U = 400 V, f= 50 Hz w A, jeżeli U =460 V, f=60 Hz w Y

D. Jeżeli U = 400 V, f= 50 Hz w Y, jeżeli U =460 V, f=60 Hz w Δ

Wybór niewłaściwej konfiguracji uzwojeń silnika może prowadzić do wielu problemów związanych z jego działaniem. Niepoprawne połączenie uzwojeń w przypadku napięcia 400 V i częstotliwości 50 Hz, sugerujące połączenie w trójkąt (Δ), jest nieodpowiednie, ponieważ w takim przypadku napięcie na uzwojeniach przekroczy wartości dopuszczalne dla silnika, co może prowadzić do jego przegrzania i uszkodzenia. Użycie niewłaściwej wartości napięcia w połączeniu z częstotliwością 60 Hz, jak w przypadku 265 V w konfiguracji gwiazdy, również jest błędne, ponieważ trójkąt nie jest w tym przypadku odpowiedni. Wielu techników popełnia błąd, zakładając, że połączenie w trójkąt zawsze jest korzystne dla silników, co jest nieprawidłowe. Kluczowym aspektem jest zrozumienie, że różne połączenia wpływają na charakterystykę pracy silnika, a ich dobór powinien być oparty na analizie parametrów zasilania. Stosowanie nieodpowiednich uzwojeń w kontekście zasilania może prowadzić do nieefektywności energetycznej oraz zwiększonego ryzyka awarii. W praktyce, każdy silnik powinien być podłączony zgodnie z jego normami i wymaganiami, co jest kluczowe nie tylko dla jego efektywności, ale również dla bezpieczeństwa użytkowania w złożonych systemach automatyki przemysłowej. Ostatecznie, stosowanie się do standardów branżowych, takich jak PN-EN 60034-1, jest niezbędne do zapewnienia długotrwałej i niezawodnej pracy maszyn elektrycznych.

Pytanie 2

Na jak długo zostanie ustawiony stan 1na wyjściu Q1 sterownika, realizującego program przedstawiony na schemacie, po pojawieniu się stanu 1na wejściu I1?

A. 5 s

B. 2 s

C. 3 s

D. 8 s

Poprawna odpowiedź to 2 s, co wynika z analizy sekwencji działania timerów w programie. Po załączeniu sygnału 1 na wejściu I1, włącza się timer B001, który działa przez 5 sekund. Po tym czasie uruchamia się timer B002 przez 3 sekundy. Jednak kluczowym jest zrozumienie, że wyjście Q1 ustawia się na stan 1 dopiero po upływie 3 sekund działania timera B002, a nie po pełnym czasie pracy timera B001. To dokładne zrozumienie działania timerów jest istotne, zwłaszcza w kontekście automatyki przemysłowej, gdzie precyzyjne zarządzanie czasem ma kluczowe znaczenie. W praktyce, umiejętność właściwego programowania timerów jest niezbędna do efektywnego zarządzania procesami technologicznymi, co przekłada się na zwiększenie wydajności i bezpieczeństwa operacji. Przykładem zastosowania jest system sterowania produkcją, gdzie opóźnienia czasowe muszą być ściśle kontrolowane, aby uniknąć przestojów i zatorów w procesie. Znajomość takich mechanizmów jest również zgodna z najlepszymi praktykami w programowaniu PLC, gdzie kluczowe jest zrozumienie sekwencji zdarzeń oraz ich wpływu na działanie systemu.

Pytanie 3

Prawidłowo narysowany symbol graficzny brzęczyka (ang. buzzer) przedstawiono na rysunku

A. C.

B. B.

C. D.

D. A.

Symbol graficzny brzęczyka (ang. buzzer) jest kluczowym elementem w projektowaniu obwodów elektronicznych, a jego poprawna identyfikacja jest istotna dla każdego inżyniera czy technika. Odpowiedź D przedstawia symbol brzęczyka, który składa się z półkola oraz dwóch pionowych linii u dołu, co jest zgodne z międzynarodowymi standardami określonymi w normach IEC 60617. W praktyce, brzęczyki są wykorzystywane w różnych aplikacjach, takich jak sygnalizacja dźwiękowa w alarmach, urządzeniach ostrzegawczych oraz w interfejsach użytkownika, gdzie emitują dźwięki w odpowiedzi na różne zdarzenia. Zrozumienie i umiejętność rozpoznawania symboli graficznych, takich jak ten, jest kluczowe w procesie tworzenia schematów elektrycznych i dokumentacji technicznej. Używanie standardowych symboli pomaga w jednoznacznym komunikowaniu się w zespołach projektowych oraz ułatwia dalsze prace nad rozwojem i implementacją projektów elektronicznych.

Pytanie 4

Jakie ciśnienie powietrza powinno panować w komorze siłownika jednostronnego działania o powierzchni tłoka A = 0,005 m² oraz sprawności η = 0,7, aby siła przenoszona przez tłoczysko wynosiła F = 2100 N? (F = η· p · A)

A. 6 bar

B. 8 bar

C. 5 bar

D. 7 bar

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 6 bar jest poprawna, ponieważ zgodnie z równaniem F = η·p·A możemy obliczyć ciśnienie powietrza w komorze siłownika. W naszym przypadku mamy siłę F równą 2100 N, sprawność η równą 0,7 oraz powierzchnię tłoka A równą 0,005 m². Podstawiając te wartości do wzoru, otrzymujemy p = F / (η·A) = 2100 N / (0,7·0,005 m²) = 6 bar. Dzięki tym obliczeniom możemy stwierdzić, że ciśnienie 6 bar jest wystarczające do przeniesienia zadanego obciążenia. Takie obliczenia są kluczowe w projektowaniu układów hydraulicznych, gdzie precyzyjne oszacowanie ciśnienia roboczego pozwala na zapewnienie efektywności oraz bezpieczeństwa działania siłowników. W praktyce, odpowiednie ciśnienie ma wpływ na dynamikę ruchu oraz na żywotność komponentów systemu, a także na oszczędność energii.

Pytanie 5

Który warunek zagwarantuje przejście z kroku k do kroku k+1?

A. Gdy a zmieni wartość z 0 na 1

B. Gdy wartość a=0

C. Gdy a zmieni wartość z 1 na 0

D. Gdy wartość a=1

Pomimo że inne odpowiedzi mogą wydawać się logiczne, każda z nich opiera się na błędnych założeniach dotyczących działania bramki Schmitta. Odpowiedź sugerująca, że przejście do kroku k+1 następuje, gdy wartość a=1, jest nieprecyzyjna, ponieważ sama wartość sygnału nie wystarczy, aby zainicjować przejście. Kluczowym aspektem jest zmiana sygnału, a nie jego ustalone wartości. Odpowiedzi wskazujące na zmianę z 1 na 0 lub pozostawanie na poziomie 0 całkowicie pomijają zasadniczą funkcję bramki, która wymaga detekcji konkretnej zmiany stanu. W rzeczywistości, gdy a zmienia się z 1 na 0, bramka nie reaguje, co prowadzi do błędnych wniosków, że takie przełączenie może inicjować dalsze kroki. Typowym błędem jest mylenie stabilnych poziomów sygnałów z ich zmianą, co jest kluczowe w analizie cyfrowych układów logicznych. Zrozumienie, że bramki Schmitta są zaprojektowane do reagowania na konkretne zmiany sygnałów, a nie na ich wartości stałe, jest fundamentalne dla prawidłowego korzystania z tej technologii w projektach inżynieryjnych. Słabości w tej wiedzy mogą prowadzić do projektowania systemów, które są wrażliwe na zakłócenia lub działają nieefektywnie, co jest niedopuszczalne w inżynierii i automatyce. Dlatego zrozumienie mechanizmów działania bramek, a zwłaszcza przejść stanów, jest kluczowe w projektach wymagających niezawodności i precyzji.

Pytanie 6

Na podstawie tabeli z dokumentacji techniczno-ruchowej przekładni napędu wskaż wszystkie czynności konserwacyjne, które należy przeprowadzić po upływie 4 lat i 3 miesięcy od przyjęcia jednostki napędowej do eksploatacji.

Lp.	Czynność	Odstępy czasu
1	Sprawdzenie odgłosów z kół zębatych, łożysk	co 1 miesiąc
2	Sprawdzenie temperatury obudowy (maksymalna 90°C)
3	Wizualne sprawdzenie uszczelnień
4	Usunięcie kurzu, pyłu z powierzchni napędu
5	Oczyszczenie korka odpowietrzającego i jego bezpośredniego otoczenia	co 3 miesiące
6	Sprawdzenie śrub montażowych korpusu napędu	co 6 miesięcy
7	Sprawdzenie amortyzatorów gumowych	co 48 miesięcy
8	Wizualne sprawdzenie uszczelnień wału i ewentualnie wymiana	co 48 miesięcy

A. 1, 2, 3, 4, 5

B. 5, 8

C. 1, 2, 3, 4, 5, 8

D. 1, 2, 3, 4, 5, 6, 7

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 1, 2, 3, 4, 5 jest poprawna, ponieważ obejmuje wszystkie kluczowe czynności konserwacyjne wymagane po upływie 4 lat i 3 miesięcy eksploatacji jednostki napędowej. Regularna konserwacja jest niezbędna dla zapewnienia niezawodności systemów napędowych, a jej celem jest zapobieganie awariom i wydłużenie żywotności urządzeń. Przykładowo, czynności takie jak wymiana oleju, kontrola stanu uszczelek oraz sprawdzenie poziomu płynów eksploatacyjnych wpływają na efektywność pracy przekładni oraz minimalizują ryzyko uszkodzeń. Dobre praktyki branżowe sugerują, że takie przeglądy powinny być dokumentowane w systemie zarządzania utrzymaniem ruchu, co pozwala na śledzenie historii konserwacji i planowanie przyszłych działań. Biorąc pod uwagę znaczenie regularnej konserwacji, odpowiedzi 1, 2, 3, 4, 5 są zgodne z normami ISO 9001 dotyczącymi zarządzania jakością, które kładą nacisk na systematyczne podejście do utrzymania i poprawy efektywności operacyjnej.

Pytanie 7

Jaki adres, przyznawany przez producenta w sieci, pozostaje stały w trakcie działania urządzenia i jednoznacznie je identyfikuje?

A. TCP

B. IP

C. MAC

D. OSI

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to MAC, co oznacza Media Access Control. Adres MAC to unikalny identyfikator przypisywany do interfejsu sieciowego przez producenta, który pozostaje niezmienny przez cały okres użytkowania urządzenia. Dzięki temu adresowi możliwe jest jednoznaczne identyfikowanie urządzeń w sieci lokalnej oraz umożliwienie komunikacji między nimi. Adresy MAC są wykorzystywane w warstwie łącza danych modelu OSI, co czyni je kluczowymi dla działania lokalnych sieci Ethernet. Przykładem zastosowania adresów MAC może być przydzielanie adresów IP w sieci poprzez protokół DHCP, który pozwala na dynamiczne przypisywanie adresów IP na podstawie adresów MAC. W praktyce oznacza to, że router identyfikuje urządzenia w sieci, a następnie przydziela im odpowiednie adresy IP, co jest zgodne z dobrą praktyką w zarządzaniu sieciami.

Pytanie 8

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, przedstawione w tabeli. Wyniki te wskazują na

Pomiar między zaciskami silnika	Wynik
U1-U2	22 Ω
V1-V2	21,5 Ω
W1-W2	22,2 Ω
U1-V1	∞
V1-W1	∞
U1-W1	∞
U1-PE	52 MΩ
V1-PE	49 MΩ
W1-PE	30 Ω

A. zwarcie między uzwojeniami U1-U2 oraz W1-W2.

B. zwarcie między uzwojeniem W1-W2, a obudową silnika.

C. przerwę w uzwojeniu U1-U2.

D. przerwę w uzwojeniu V1-V2.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na zwarcie między uzwojeniem W1-W2 a obudową silnika jest poprawna z kilku kluczowych powodów. Przede wszystkim, analiza rezystancji izolacji uzwojeń w kontekście napięcia roboczego oraz wpływu na bezpieczeństwo operacyjne silnika jest istotna. Rezystancja izolacji między uzwojeniem W1-W2 a obudową wynosząca 30 MΩ sugeruje, że istnieje istotne połączenie elektryczne, co jest poniżej akceptowalnych wartości, według norm IEC 60034 dotyczących maszyn elektrycznych. Dla silników elektrycznych, wartości rezystancji izolacji powinny wynosić co najmniej 1 MΩ na każdy kilowatt mocy. W przypadku tego silnika, wzmianka o przebiciach i zwarciach w izolacji jest kluczowa, ponieważ może prowadzić do uszkodzeń mechanicznych i pożaru. Ponadto, zbliżone wartości rezystancji dla U1-U2 i V1-V2, wynoszące około 22 Ω, potwierdzają, że te uzwojenia działają prawidłowo, a zatem problem dotyczy tylko W1-W2. W praktyce, regularne sprawdzanie rezystancji izolacji jest kluczowym elementem prewencyjnego utrzymania ruchu, co pomaga w identyfikacji potencjalnych problemów zanim dojdzie do awarii.

Pytanie 9

Urządzenie przedstawione na rysunku, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję

A. analizatora stanów logicznych.

B. regulatora przepływu.

C. dotykowego panelu operatorskiego.

D. regulatora PID.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie przedstawione na zdjęciu to dotykowy panel operatorski, co można rozpoznać po charakterystycznym interfejsie graficznym oraz oznaczeniu "TOUCH". Panele te pełnią kluczową rolę w systemach mechatronicznych, umożliwiając operatorom intuicyjną interakcję z maszynami i procesami. Dzięki technologii dotykowej operatorzy mogą szybko i skutecznie wprowadzać dane oraz monitorować stan pracy urządzeń. Tego typu rozwiązania są powszechnie stosowane w automatyce przemysłowej, gdzie wymagane jest efektywne zarządzanie złożonymi systemami. Przykładem zastosowania paneli dotykowych może być ich wykorzystanie w liniach produkcyjnych, gdzie umożliwiają one zarządzanie parametrami maszyn, ustawienie cykli pracy oraz nadzorowanie procesów w czasie rzeczywistym. W branży mechatronicznej stosowanie paneli operatorskich zgodnych z normą IEC 61131-3, dotyczącą programowania systemów automatyki, zapewnia wysoką interoperacyjność i efektywność w zarządzaniu systemami. Warto również podkreślić, że nowoczesne panele operatorskie często integrują funkcjonalności analityczne, co pozwala na lepsze śledzenie wydajności oraz diagnostykę awarii, co dodatkowo podnosi jakość pracy całego systemu.

Pytanie 10

Przy stałej wartość rezystancji wewnętrznej ogniwa największą wartość napięcia wskaże woltomierz w układzie pokazanym na rysunku

A. B.

B. C.

C. A.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Woltomierz wskaże największą wartość napięcia, gdy jest podłączony bezpośrednio do zacisków ogniwa, co odpowiada układowi D. W tej konfiguracji nie ma dodatkowego obciążenia, co pozwala na pomiar napięcia otwartego ogniwa, które jest maksymalne. W praktyce zastosowanie woltomierza w tej konfiguracji jest kluczowe w diagnostyce i testowaniu ogniw, szczególnie w aplikacjach związanych z energią odnawialną, takich jak panele słoneczne czy akumulatory. Pomiar napięcia otwartego pozwala na ocenę stanu naładowania ogniwa oraz jego wydajności. W branży energetycznej normy IEEE oraz IEC wskazują na znaczenie tego typu pomiarów w zapewnieniu efektywności i bezpieczeństwa systemów energetycznych. Zastosowanie woltomierza w odpowiedniej konfiguracji to standardowa praktyka, która pozwala na dokładne monitorowanie parametrów pracy urządzeń elektrycznych.

Pytanie 11

Ile par biegunów powinno mieć uzwojenie stojana silnika o wielu prędkościach, aby po podłączeniu do źródła zasilania 230/240 V, 50 Hz jego wał obracał się z prędkością zbliżoną do 1500 obr/min?

A. jedna

B. cztery

C. dwie

D. trzy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby silnik wielobiegowy mógł działać z prędkością bliską 1500 obr/min przy zasilaniu 230/240 V i częstotliwości 50 Hz, uzwojenie stojana powinno mieć dwie pary biegunów. Prędkość obrotowa silnika synchronicznego jest określona równaniem: n = (120 * f) / P, gdzie n to prędkość obrotowa w obr/min, f to częstotliwość zasilania w Hz, a P to liczba par biegunów. Podstawiając wartości: n = 1500, f = 50, otrzymujemy P = (120 * 50) / 1500, co daje 4. Ponieważ liczba biegunów to P, mamy 2 pary biegunów (2P = 4). Taka konfiguracja silnika jest standardowa w zastosowaniach, które wymagają stabilnej prędkości obrotowej, jak w napędach elektrycznych w przemyśle. Zrozumienie wpływu liczby biegunów na prędkość obrotową jest kluczowe dla inżynierów zajmujących się projektowaniem systemów elektroenergetycznych oraz automatyki, gdzie precyzyjne kontrolowanie prędkości jest niezbędne dla wydajności procesu.

Pytanie 12

Na rysunku przedstawiono model magazynu grawitacyjnego oraz fragment algorytmu jego działania. W celu przetestowania działania układu należy sprawdzić, czy wysunięcie detalu z magazynu nastąpi, gdy wciśnięty zostanie przycisk _S1 oraz czy

A. nieaktywny jest czujnik wykrywania pustego magazynu.

B. aktywny jest czujnik wykrywania pustego magazynu.

C. tłoczysko siłownika znajduje się w pozycji wsuniętej.

D. tłoczysko siłownika znajduje się w pozycji wysuniętej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje na kluczowy warunek, który musi być spełniony dla prawidłowego działania układu. Zgodnie z algorytmem, wysunięcie detalu z magazynu jest możliwe, gdy przycisk S1 jest wciśnięty, a czujnik wykrywania pustego magazynu (B4) jest nieaktywny. Taki mechanizm zapewnia, że detal nie zostanie wysunięty, gdy magazyn jest pusty, co mogłoby prowadzić do błędów w procesie automatyzacji i obniżenia efektywności operacji. Systemy grawitacyjne w automatyce, w których wykorzystuje się czujniki do monitorowania poziomu materiałów, są powszechnie stosowane w magazynach oraz liniach produkcyjnych. Przykładowo, w przemysłowym systemie transportu materiałów, odpowiednie zastosowanie czujników i przycisków może znacząco zredukować ryzyko awarii, a także zwiększyć bezpieczeństwo operacji. Kluczowe jest, aby przy projektowaniu takich systemów stosować praktyki inżynieryjne, które zapewniają zarówno wydajność, jak i bezpieczeństwo. Zrozumienie tej logiki działania jest niezbędne dla inżynierów w obszarze automatyki oraz robotyki.

Pytanie 13

Podwójne linie poziome na przedstawionym schemacie GRAFCET oznaczają realizację

A. pominięcia procedur sekwencyjnych.

B. współbieżną procedur sekwencyjnych.

C. kroku w procedurze sekwencyjnej.

D. wyboru procedury sekwencyjnej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podwójne linie poziome w GRAFCET to naprawdę ważny temat. Wskazują one na to, że różne procesy mogą działać jednocześnie, co jest super istotne w automatyzacji. W praktyce, dzięki temu można uruchomić kilka maszyn naraz, co na pewno zwiększa wydajność produkcji. Myślę, że gdy inżynierowie projektują systemy, powinni pamiętać o tym równoległym działaniu. Warto to robić, bo w przemyśle każdy moment się liczy, a dobrze zaprojektowane procesy mogą znacznie poprawić zarządzanie zasobami. Moim zdaniem, umiejętność korzystania z tych podwójnych linii to coś, co powinien znać każdy, kto zajmuje się automatyką.

Pytanie 14

Który z elektrycznych silników ma następujące parametry znamionowe: ∆/Y 230/400 V; 2/1,15 A; 0,37 kW; cosφ 0,71; 1350 min^-1?

A. Silnik szeregowy prądu stałego

B. Silnik klatkowy prądu przemiennego

C. Silnik skokowy z wirnikiem czynnym

D. Silnik synchroniczny prądu przemiennego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik klatkowy prądu przemiennego to naprawdę popularny wybór w przemyśle. Jest prosty w obsłudze, niezawodny i nie kosztuje wiele w eksploatacji. Z tego, co widzę, podane dane, czyli napięcie 230/400 V, prąd 2/1,15 A, moc 0,37 kW oraz prędkość obrotowa 1350 min⁻¹, świetnie pasują do standardowych parametrów tego typu silników. Zazwyczaj zasilane są z sieci trójfazowej, co pozwala im działać wydajnie, mimo że nie są duże. Widziałem je w akcji w różnych sprzętach, jak pompy, wentylatory czy kompresory, które potrzebują stałej prędkości. Dlatego ważne jest, aby znać te parametry i umieć je interpretować, bo to pomaga dobrać odpowiedni silnik do konkretnego zadania. To z kolei wpływa na efektywność i oszczędność energii. Pamiętaj też o cos φ, współczynniku mocy, który powinien wynosić przynajmniej 0,7, żeby wykorzystanie energii elektrycznej było efektywne.

Pytanie 15

Przedstawiony na rysunku symbol jest graficzną reprezentacją

A. hamulca.

B. przekładni zębatej.

C. sprzęgła.

D. przekładni ciernej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku jest graficzną reprezentacją hamulca, co jest zgodne z normami dokumentacji inżynieryjnej, takimi jak ISO 1219, które definiują standardowe symbole używane w schematach hydraulicznych i pneumatycznych. Hamulec, jako element maszyny, ma kluczowe znaczenie dla zapewnienia bezpieczeństwa operacji i kontroli ruchu. W praktyce, hamulce są stosowane w różnych aplikacjach, od pojazdów mechanicznych po maszyny przemysłowe, gdzie ich zadaniem jest zatrzymanie lub spowolnienie obrotów lub ruchu. W kontekście inżynierii mechanicznej, zrozumienie symboliki graficznej jest istotne dla poprawnej interpretacji schematów i efektywnego projektowania systemów. Hamulce mogą być mechaniczne, hydrauliczne lub pneumatyczne, a odpowiedni symbol graficzny ułatwia identyfikację ich funkcji i współpracy z innymi elementami. Dobrze jest znać różnorodność symboli oraz ich zastosowania, aby móc skutecznie przeprowadzać analizy i diagnozy w praktycznych sytuacjach.

Pytanie 16

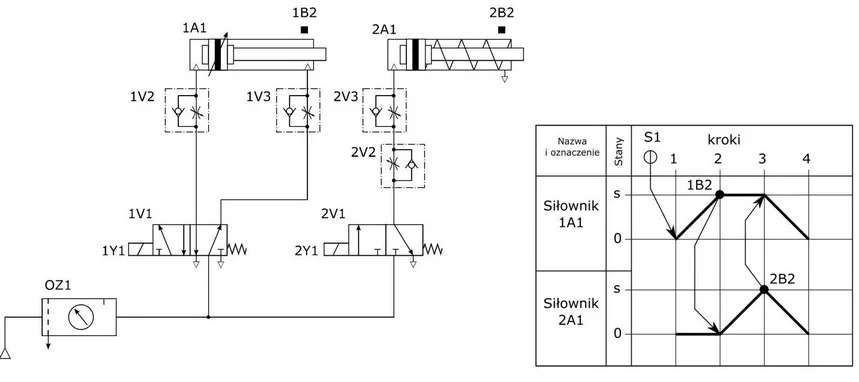

Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?

A. B.

B. A.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Program B. jest zgodny z wymaganiami diagramu stanów układu elektropneumatycznego, co czyni go poprawnym wyborem. Po dokładnej analizie sekwencji działania, można zauważyć, że aktywacja sygnałów 'S1' i 'Y1Y1' prowadzi do przejścia do stanu '1B2'. Następnie, deaktywacja '1B2' i aktywacja 'Y2Y1' skutkuje przejściem do '2B2'. To odpowiada precyzyjnemu odwzorowaniu stanów siłowników 1A1 i 2A1 na diagramie stanów. Tego rodzaju podejście do programowania jest zgodne z najlepszymi praktykami w dziedzinie automatyki, gdzie kluczowe jest zapewnienie, że program kontrolujący procesy pneumatyczne odpowiada rzeczywistym wymaganiom operacyjnym. Przykłady zastosowania takiego programowania można znaleźć w systemach automatyzacji przemysłowej, gdzie diagramy stanów służą jako podstawowe narzędzie do projektowania układów sterowania. Tego typu diagramy pomagają inżynierom w zrozumieniu interakcji między różnymi komponentami systemu oraz w precyzyjnym definiowaniu sekwencji operacji, co jest kluczowe dla niezawodności i efektywności systemów elektropneumatycznych.

Pytanie 17

Jakie czujniki mogą dostarczać dane do sterownika PLC o poziomie cieczy nieprzewodzącej w zbiorniku mechatronicznym działającym jako niezależny system napełniania i dozowania?

A. Pojemnościowe

B. Magnetyczne

C. Indukcyjne

D. Termoelektryczne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik pojemnościowy to urządzenie, które mierzy poziom cieczy nieprzewodzącej poprzez pomiar zmiany pojemności elektrycznej między elektrodami, która zmienia się w zależności od poziomu cieczy. W przypadku cieczy nieprzewodzących, takich jak oleje czy niektóre chemikalia, czujnik pojemnościowy jest idealnym rozwiązaniem, ponieważ nie wymaga kontaktu z cieczą, co eliminuje ryzyko korozji czy zanieczyszczenia. Zastosowanie czujników pojemnościowych w systemach mechatronicznych, takich jak autonomiczne układy napełniania i dozowania, jest powszechne ze względu na ich dużą precyzję oraz niezawodność. Przykładowo, w przemyśle spożywczym, czujniki te mogą być wykorzystywane do monitorowania poziomu oleju w maszynach do pakowania, co zapewnia optymalne warunki pracy urządzenia. Stosowanie czujników pojemnościowych jest zgodne z normami ISO 9001 dotyczącymi zapewnienia jakości w procesach produkcyjnych.

Pytanie 18

Na rysunku zamieszczono schemat blokowy procesu pakowania kul. Którego modułu funkcyjnego należy użyć w programie realizującym ten proces?

A. TON

B. CTU

C. TOF

D. NOP

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź CTU jest poprawna, ponieważ znaczenie tego modułu funkcyjnego jako zlicznika rosnącego jest kluczowe w kontekście procesu pakowania kul. Proces ten polega na zliczaniu kolejnych kul, co czyni CTU idealnym rozwiązaniem. Moduł CTU działa na zasadzie zliczania impulsów, co jest niezwykle przydatne w automatyce przemysłowej, gdzie precyzyjne zliczanie elementów ma istotne znaczenie. Na przykład, w przypadku produkcji, gdzie wymagana jest kontrola ilości produktów, CTU umożliwia dokładne monitorowanie każdego kroku procesu. W praktyce, implementacja CTU w systemie sterowania pozwala na automatyczne zliczanie elementów, co zwiększa efektywność i dokładność operacji. Dobrą praktyką jest również integrowanie tego modułu z innymi urządzeniami pomiarowymi, aby uzyskać pełny obraz wydajności produkcji. W kontekście standardów branżowych, CTU znajduje zastosowanie w wielu systemach zgodnych z IEC 61131-3, co potwierdza jego znaczenie i uniwersalność w projektowaniu systemów automatyki.

Pytanie 19

Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor spełniający wytyczne do doboru czujnika.

Nota katalogowa czujników indukcyjnych
Model	JM12L – F2NH	JM12L – F2PH	JM12L – Y4NH	JM12L – Y4PH
Typ	NPN, NO/NC	PNP, NO/NC	NPN, NO/NC	PNP, NO
Napięcie zasilania	10÷30 V DC	10÷30 V AC	10÷30 V DC	10÷30 V DC
Pobór prądu	100 mA	200 mA	300 mA	200 mA
Robocza strefa działania	2 mm	2 mm	4 mm	4 mm
Wymiary	M12 / 60 mm	M12 / 60 mm	M12 / 59,5 mm	M18 / 60,5 mm
Sposób podłączenia	kabel	kabel	kabel	kabel
Czoło	zabudowane	zabudowane	odkryte	odkryte

Wytyczne do doboru czujnika:

pobór prądu – nie większy niż 250 mA,
średnica obudowy czujnika – 12 mm,
po aktywowaniu czujnika jego wyjście powinno zostać zwarte do potencjału dodatniego zasilania.

A. JM12L – Y4NH

B. JM12L – Y4PH

C. JM12L – F2PH

D. JM12L – F2NH

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Model JM12L – F2PH został właściwie dobrany zgodnie z zasadami doboru czujników indukcyjnych. Pobór prądu tego czujnika wynosi 200 mA, co jest poniżej maksymalnego dopuszczalnego limitu 250 mA, co jest kluczowe dla zapewnienia stabilności i bezpieczeństwa w instalacjach elektronicznych. Średnica obudowy wynosząca 12 mm (M12) jest odpowiednia dla różnorodnych aplikacji przemysłowych, co czyni ten czujnik uniwersalnym rozwiązaniem. Typ PNP oznacza, że po aktywacji czujnika jego wyjście łączy się z dodatnim potencjałem zasilania, co jest istotne w kontekście integracji z innymi komponentami systemów automatyki. Zastosowanie takich czujników obejmuje m.in. detekcję obecności obiektów w liniach produkcyjnych, kontrolę położenia w mechanizmach oraz monitorowanie procesów, co zwiększa efektywność i precyzję działania maszyn. Warto również zauważyć, że przy wyborze czujników warto kierować się normami IEC oraz ISO, co zapewnia zgodność i bezpieczeństwo w aplikacjach przemysłowych.

Pytanie 20

Jaką wartość napięcia znamionowego umieszcza się na tabliczkach trójfazowych silników prądu przemiennego?

A. Średnią półokresową

B. Skuteczną międzyfazową

C. Skuteczną fazową

D. Średnią całookresową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to "Skuteczną międzyfazową", ponieważ napięcie znamionowe trójfazowych silników prądu przemiennego zawsze odnosi się do napięcia międzyfazowego. W układzie trójfazowym mamy trzy fazy, a napięcia między nimi są kluczowe dla prawidłowego działania silników. Wartość skuteczna napięcia międzyfazowego jest używana do obliczeń związanych z mocą i efektywnością urządzeń elektrycznych. Przykładowo, w zastosowaniach przemysłowych, gdzie silniki trójfazowe są powszechnie stosowane, znajomość napięcia międzyfazowego pozwala na dobór odpowiednich zabezpieczeń oraz prawidłowe projektowanie instalacji elektrycznych. Zgodnie z normami branżowymi, w dokumentacji technicznej silników prądu przemiennego, napięcia międzyfazowe powinny być jasno określone, aby zminimalizować ryzyko awarii oraz zapewnić optymalne warunki pracy urządzeń. W obliczeniach mocy, napięcia skuteczne międzyfazowe są kluczowe, ponieważ moc bierna, czynna i pozorna w układzie trójfazowym w dużej mierze zależy od tych wartości.

Pytanie 21

Na którym schemacie przedstawiono układ sterowania, w którym po naciśnięciu przycisku S1 nastąpi wysunięcie tłoczyska siłownika A1 i podtrzymanie aktualnego stanu, a po naciśnięciu przycisku S2 nastąpi wsunięcie tłoczyska?

A. D.

B. C.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat D jest prawidłowy, ponieważ spełnia wszystkie wymagania dotyczące układu sterowania siłownikiem A1. Po naciśnięciu przycisku S1, następuje załączenie przekaźnika K4, co powoduje aktywację zaworu Y1 i wysunięcie tłoczyska. Istotną cechą tego układu jest podtrzymanie stanu po zwolnieniu przycisku S1 dzięki kontaktowi K4 (13-14), który zamyka obwód i utrzymuje siłownik w stanie aktywnym, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyka budynków czy systemy transportowe. Naciśnięcie przycisku S2 skutkuje załączeniem przekaźnika K4 w przeciwną stronę, co umożliwia wsunięcie tłoczyska. Tego typu rozwiązania są powszechne w strategiach sterowania, które wymagają elastyczności i precyzji operacyjnej. W praktyce, zastosowanie schematu D w systemach automatyzacji pozwala na efektywne zarządzanie ruchem siłowników, co przyczynia się do zwiększenia wydajności procesów produkcyjnych oraz bezpieczeństwa operacji.

Pytanie 22

Jaka jest zależność logiczna sygnału Y od sygnałów A i B w przedstawionym układzie pneumatycznym?

A. Zależność logiczna typu OR (Y działa, gdy A lub B jest aktywne)

B. Zależność logiczna typu AND (Y działa, gdy A i B są aktywne jednocześnie)

C. Zależność logiczna typu NOT (Y działa, gdy A lub B nie jest aktywne)

D. Brak zależności logicznej (Y działa niezależnie od A i B)

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby zrozumieć działanie tego układu, trzeba przeanalizować budowę zaworów 3/2. Każdy zawór ma trzy przyłącza: pin 2 to wyjście, pin 1 to wejście zasilania (od dołu), a pin 3 to wejście boczne (połączenie między zaworami). W stanie spoczynkowym zawór łączy piny 3→2, natomiast po aktywacji przełącza się na połączenie 1→2. Kluczowe w tym układzie jest to, że oba zawory mają niezależne zasilanie od dołu. Zawór A może więc przepuścić powietrze do siłownika Y nawet wtedy, gdy B jest wyłączony — wystarczy że A jest aktywny i łączy swoje zasilanie (pin 1) z wyjściem (pin 2). Podobnie gdy B jest aktywny, a A wyłączony — powietrze z B trafia na pin 3 zaworu A, który w stanie spoczynkowym łączy właśnie 3→2, przepuszczając sygnał do Y. Przeanalizujmy wszystkie kombinacje: gdy oba wyłączone, brak zasilania i Y nie działa; gdy A włączony, zasilanie idzie przez A niezależnie od B; gdy B włączony, zasilanie przepływa przez B i dalej przez nieaktywny A; gdy oba włączone, zasilanie również dociera do Y. Daje to tabelę prawdy funkcji OR, gdzie Y=1 gdy przynajmniej jeden z sygnałów jest aktywny.

Pytanie 23

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?

A. C.

B. D.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W odpowiedzi wybrałeś B, i to jest dobra decyzja. Chodzi o to, że zgodnie z algorytmem logicznym, nasze wyjście Q0.1 jest definiowane jako Q0.1 = I0.0 AND NOT I0.1. Co to właściwie znaczy? Q0.1 zapali się tylko wtedy, gdy I0.0 jest aktywne (czyli na '1'), a jednocześnie I0.1 jest nieaktywne (czyli na '0'). Odpowiedź B rzeczywiście pokazuje te warunki, bo w każdym czasie, kiedy I0.0 jest '1' i I0.1 jest '0', Q0.1 też powinno być '1'. To wszystko widać na wykresie, co potwierdza Twoją odpowiedź. W automatyce przemysłowej taka logika jest naprawdę ważna, bo precyzyjne warunki logiczne to klucz do działania systemów kontroli. Zrozumienie tego jest mega istotne, zwłaszcza gdy projektujesz systemy, które muszą być odporne na błędy i efektywne. W przemyśle te zasady mogą się przydać w kontrolowaniu różnych procesów technologicznych, bo poprawność logiki może znacznie wpłynąć na to, jak wszystko działa.

Pytanie 24

Jaką linią powinno się przedstawiać niewidoczne kontury oraz krawędzie obiektów?

A. Cienką ciągłą

B. Cienką przerywaną

C. Grubą przerywaną

D. Grubą ciągłą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cienka przerywana linia to naprawdę ważny element w rysunku technicznym. Zwłaszcza jak chodzi o pokazywanie krawędzi, których nie widać, czy zarysów różnych przedmiotów. W inżynierii i architekturze to jest wręcz standard, bo te linie są subtelne i nie psują odbioru najważniejszych detali rysunku. Dzięki cienkiej przerywanej linii łatwiej zauważyć elementy, które są zasłonięte przez inne części modelu. To jest kluczowe, zwłaszcza w projektach budowlanych, gdzie takie linie mogą wskazywać ukryte okna czy drzwi. Poza tym, trzymanie się tych norm ułatwia komunikację między projektantami a wykonawcami, minimalizując ryzyko nieporozumień. Takie podejście, zgodne z normami ISO 128 i ANSI Y14.2, gwarantuje, że nasze dokumentacje są na odpowiednim poziomie i dobrze zrozumiane przez wszystkich.

Pytanie 25

Przyczyny szarpania oraz niestabilności w działaniu hydraulicznych systemów napędowych mogą obejmować

A. wyciek w systemie hydraulicznym

B. zbyt wysoką lepkość oleju

C. zbyt niską lepkość oleju

D. zapowietrzenie czynnika roboczego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zapowietrzenie czynnika roboczego jest kluczowym problemem, który wpływa na prawidłowe działanie układów hydraulicznych. Powstawanie pęcherzyków powietrza w oleju hydraulicznym prowadzi do zmniejszenia efektywności przepływu, co w konsekwencji może skutkować szarpaniem i destabilizacją ruchu napędów. W praktyce, aby zapobiec zapowietrzeniu, należy regularnie kontrolować ciśnienie w układzie oraz stosować odpowiednie uszczelnienia, aby uniknąć wnikania powietrza. Dobrym rozwiązaniem jest także stosowanie filtrów, które eliminują zanieczyszczenia i pęcherzyki powietrza. Zgodnie z normami branżowymi, takim jak ISO 4406, zaleca się regularne badania jakości oleju hydraulicznego, co pozwala na wczesne wykrywanie problemów i ich eliminację. Przykładem zastosowania tej wiedzy jest przeprowadzanie rutynowych przeglądów maszyn przemysłowych, gdzie dbałość o jakość oleju wpływa na wydajność całego systemu hydraulicznego.

Pytanie 26

Jakie parametry są najczęściej regulowane w systemach mechatronicznych z wykorzystaniem regulacji PID?

A. Wilgotność, napięcie, waga

B. Prędkość, temperatura, ciśnienie

C. Kolor, natężenie światła, zapach

D. Dźwięk, drgania, przyspieszenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regulacja PID, czyli proporcjonalno-całkująco-różniczkująca, jest jednym z najczęściej stosowanych algorytmów sterowania w mechatronice i automatyce. Jest używana do precyzyjnego utrzymania zadanych wartości parametrów procesowych, takich jak prędkość, temperatura czy ciśnienie. Przykładowo, w przemyśle produkcyjnym PID może kontrolować temperaturę pieca poprzez regulację dopływu paliwa lub prędkość taśmociągu poprzez kontrolę silnika napędowego. PID działa na zasadzie minimalizacji różnicy (błędu) pomiędzy wartością zadaną a rzeczywistą, wykorzystując trzy składowe: proporcjonalną, całkującą i różniczkującą, co pozwala na szybkie i stabilne osiągnięcie wartości zadanej. Algorytmy PID są powszechnie stosowane ze względu na swoją prostotę, efektywność i zdolność do adaptacji w różnych warunkach, a także na bazie ich solidnego wsparcia teoretycznego i łatwości implementacji w systemach cyfrowych.

Pytanie 27

Podczas eksploatacji silnika prądu stałego zauważono iskrzenie szczotek spowodowane zanieczyszczeniem komutatora. Aby pozbyć się tej awarii, należy wyłączyć silnik, a potem

A. przetrzeć komutator mokrą szmatką

B. oczyścić komutator i wypolerować papierem ściernym

C. nałożyć na komutator olej lub smar

D. wyczyścić komutator i szczotki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "oczyścić komutator i wypolerować papierem ściernym" jest prawidłowa, ponieważ usunięcie zabrudzeń z komutatora jest kluczowym krokiem w utrzymaniu silnika prądu stałego w dobrym stanie. Komutator, będący istotnym elementem silnika, pełni funkcję przełączania prądu w uzwojeniach wirnika. Zabrudzenia, takie jak resztki węgla ze szczotek czy inne zanieczyszczenia, mogą prowadzić do iskrzenia, co z kolei zwiększa ryzyko uszkodzenia zarówno komutatora, jak i szczotek. Wypolerowanie komutatora papierem ściernym pozwala na usunięcie nie tylko zabrudzeń, ale również nierówności, co zapewnia lepszy kontakt ze szczotkami. Ta procedura jest zgodna z najlepszymi praktykami w branży, które zalecają regularne czyszczenie i konserwację komutatorów w celu zapewnienia ich długotrwałej wydajności. Przykładem zastosowania tej techniki może być regularna konserwacja silników w aplikacjach przemysłowych, gdzie niezawodność pracy jest kluczowa. Dobrą praktyką jest również monitorowanie stanu komutatora i regularne jego czyszczenie, co pozwala na minimalizowanie ryzyka awarii oraz oszczędności związane z kosztami naprawy.

Pytanie 28

Który symbol należy zastosować, rysując na schemacie układu hydraulicznego zawór sterujący przepływem 4/2?

A. C.

B. D.

C. A.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór sterujący przepływem 4/2 jest kluczowym elementem w hydraulice, który pozwala na kontrolowanie kierunku przepływu cieczy w systemach hydraulicznych. Odpowiedź C. jest prawidłowa, ponieważ przedstawia zawór o czterech przewodach i dwóch pozycjach, co jest zgodne z definicją zaworu 4/2. W praktyce oznacza to, że zawór ten może kierować przepływ cieczy do dwóch różnych obiegów, co jest niezbędne w aplikacjach, takich jak siłowniki hydrauliczne, które potrzebują zmiany kierunku ruchu. W kontekście branżowych standardów, zawory te są często rysowane zgodnie z normami ISO 1219, które definiują symbole używane w schematach hydraulicznych. Zrozumienie tego, jak poprawnie przedstawiać zawory na schematach, jest kluczowe dla tworzenia czytelnych i zrozumiałych dokumentów inżynieryjnych, co ułatwia zarówno projektowanie, jak i konserwację systemów hydraulicznych.

Pytanie 29

Jakie oznaczenie literowe dotyczy manipulatora wyposażonego w dwa obrotowe napędy oraz jeden liniowy?

A. RRR

B. RRT

C. TTT

D. RTT

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'RRT' jest poprawna, ponieważ oznaczenie to odnosi się do manipulatora charakteryzującego się dwoma napędami obrotowymi oraz jednym liniowym. W kontekście robotyki, napędy obrotowe (oznaczane literą 'R') umożliwiają manipulatorowi ruch w płaszczyznach kątowych, co jest kluczowe w wielu zastosowaniach, takich jak montaż, spawanie czy paletyzacja. Napęd liniowy (oznaczany literą 'T') dodaje możliwość ruchu wzdłuż prostej linii, co zwiększa wszechstronność robota. Przykłady zastosowania takiego manipulatora obejmują roboty przemysłowe w liniach produkcyjnych, gdzie precyzyjne ruchy obrotowe są wymagane do umiejscowienia elementów w określonych pozycjach, a także do manipulacji ciężkimi przedmiotami w ograniczonej przestrzeni. Dodatkowo, stosowanie standardów takich jak ISO 9409-1, które definiują interfejsy dla manipulatorów, umożliwia łatwą integrację z różnymi systemami automatyki. W branży robotycznej, zrozumienie tych oznaczeń jest kluczowe dla efektywnego projektowania i aplikacji systemów robotycznych.

Pytanie 30

Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok

A. licznika impulsów zliczającego w dół.

B. zegara czasowego TON.

C. zegara czasowego TOF.

D. licznika impulsów zliczającego w górę.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi "licznika impulsów zliczającego w dół" jest poprawny. Analizując diagram, można zauważyć, że wartość CV (Current Value) zmniejsza się z każdym sygnałem CU (Count Up), co jest charakterystyczne dla licznika zliczającego w dół. W praktycznych zastosowaniach, takie liczniki są często wykorzystywane w systemach automatyki przemysłowej, gdzie istotne jest monitorowanie ilości produktów, które zostały zredukowane w danym procesie produkcyjnym. Na przykład, w przypadku pakowania produktów, licznik ten może zliczać ilość sztuk, które zostały spakowane, aż do całkowitego zliczenia do zera, co w efekcie może uruchomić sygnał alarmowy lub inne działania. Dodatkowo, sygnał LOAD umożliwia ustawienie wartości początkowej licznika, co jest kluczowe w scenariuszach wymagających resetowania licznika po zakończeniu cyklu produkcyjnego. Zrozumienie i prawidłowe zastosowanie tego typu bloków funkcyjnych jest istotne w kontekście automatyzacji procesów i optymalizacji produkcji.

Pytanie 31

Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?

A. C.

B. A.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar prądu przemiennego to coś, co wymaga specjalnego sprzętu, żeby wszystko było w porządku. Amperomierz, który ma funkcję pomiaru prądu przemiennego, jak na przykład cęgowy miernik prądu, jest idealnym rozwiązaniem. Dzięki niemu można zmierzyć prąd bez potrzeby wycinania obwodu, co jest mega ważne w przypadku systemów, gdzie wyłączenie czegokolwiek może spowodować problemy. Cęgowe mierniki działają na zasadzie sprawdzania pola magnetycznego wywołanego przez prąd, co daje szybki i precyzyjny pomiar. To naprawdę ułatwia pracę elektrykom i innym technikom, bo nie muszą martwić się o przestoje czy uszkodzenia. Warto też pamiętać o standardach, jak IEC 61010, które mówią o bezpieczeństwie tych urządzeń. Przyrząd oznaczony jako 'B.' wydaje mi się być najlepszym wyborem do tych zadań.

Pytanie 32

Które z wymienionych w tabeli czynności wchodzą w zakres oględzin napędu mechatronicznego, w którym elementem wykonawczym (napędowym) jest silnik komutatorowy?

Lp.	Czynność
1.	Sprawdzanie skuteczności chłodzenia elementów energoelektronicznych
2.	Sprawdzanie stanu pierścieni ślizgowych i komutatorów
3.	Pomiar temperatury obudowy i łożysk
4.	Sprawdzanie stanu szczotek i szczotkotrzymaczy
5.	Sprawdzanie jakości połączeń elementów urządzenia

A. 1, 2, 4

B. 2, 3, 5

C. 2, 4, 5

D. 1, 2, 3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która wskazuje na czynności 2, 4 i 5, jest poprawna, ponieważ te działania są kluczowe dla oceny stanu silnika komutatorowego w napędzie mechatronicznym. Sprawdzanie stanu pierścieni ślizgowych i komutatorów (2) pozwala na ocenę ich zużycia i efektywności przewodzenia prądu, co ma bezpośredni wpływ na pracę silnika. W przypadku stanu szczotek i szczotkotrzymaczy (4), ich właściwe działanie jest niezbędne do zapewnienia stabilnego kontaktu elektrycznego, co przekłada się na wydajność i żywotność silnika. Ostatnia czynność, czyli kontrola jakości połączeń elementów urządzenia (5), jest również niezbędna, ponieważ luźne lub uszkodzone połączenia mogą prowadzić do przerw w zasilaniu i awarii całego systemu. Dobre praktyki w zakresie konserwacji i diagnostyki napędów mechatronicznych zalecają regularne wykonywanie tych czynności, aby zapobiegać awariom i zapewnić optymalne działanie systemu. Oględziny te są zatem fundamentalne w kontekście zarówno prewencji, jak i diagnostyki usterek.

Pytanie 33

W jaki sposób powinno się zdefiniować dane w programach sterowników PLC, które mają postać sekwencji znaków lub cyfr, przy czym cyfry traktowane są jedynie jako znaki (bez przypisanej wartości)?

A. BYTE

B. USINT

C. WORD

D. STRING

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź STRING jest poprawna, ponieważ typ ten jest używany do reprezentowania ciągów znaków, które mogą składać się zarówno z liter, jak i cyfr. W kontekście programowania w środowisku PLC (Programmable Logic Controller), stosowanie typu STRING jest kluczowe, gdyż umożliwia przechowywanie danych jako tekst, co jest istotne w wielu aplikacjach, takich jak generowanie komunikatów, etykietowanie danych czy obsługa interfejsów użytkownika. W standardzie IEC 61131-3, który definiuje normy dotyczące programowania sterowników PLC, STRING jest jednym z podstawowych typów danych, co czyni go uniwersalnym rozwiązaniem w automatyzacji oraz programowaniu maszyn. Przykłady zastosowania obejmują przechowywanie nazw produktów, adresów, a także komunikatów błędów, które wymagają elastyczności w formacie danych. W dodatku, stringi mogą być łatwo manipulowane, co pozwala na ich formatowanie oraz analizę, co przyczynia się do większej wydajności procesów produkcyjnych.

Pytanie 34

Jakie urządzenie powinno być użyte, aby zredukować natężenie prądu rozruchowego silnika indukcyjnego, który napędza systemy mechatroniczne?

A. Włącznik z opóźnieniem

B. Sterownik PLC

C. Ochrona przed przeciążeniem

D. Układ miękkiego startu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ miękkiego startu to kluczowe urządzenie stosowane w systemach napędowych, które znacząco redukuje prąd rozruchowy silników indukcyjnych. Jego działanie polega na stopniowym zwiększaniu napięcia, co pozwala na kontrolowane uruchamianie silnika. Dzięki temu unika się nagłych skoków prądu, które mogą prowadzić do uszkodzeń zarówno samego silnika, jak i pozostałych elementów instalacji elektrycznej. W praktyce, układ miękkiego startu jest często stosowany w aplikacjach wymagających dużej mocy, takich jak pompy, wentylatory czy prasy hydrauliczne. Wprowadzenie tego rozwiązania przyczynia się nie tylko do przedłużenia żywotności silnika, ale także do obniżenia kosztów eksploatacji związanych z awariami. Dodatkowo, zastosowanie układów miękkiego startu wpisuje się w standardy efektywności energetycznej, co jest kluczowe w dobie zwracania uwagi na oszczędność energii. Warto podkreślić, że w przypadku silników z napędem mechatronicznym, układ ten umożliwia lepszą synchronizację z pozostałymi komponentami systemu, co przyczynia się do zwiększenia ich wydajności.

Pytanie 35

Głowica sensoryczna robota wyposażona jest w cztery bezdotykowe czujniki a, b, c, d. Jaki sygnał będzie wygenerowany przez prawidłowo działający układ sterowania głowicą na wyjściach x, y, gdy a=0, b=1, c=0, d=0?

A. x=0, y=1

B. x=0, y=0

C. x=1, y=0

D. x=1, y=1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź x=1, y=0 jest poprawna, bo wynika z działania układu logicznego. Mamy tu czujniki a, b, c i d, a wyjście x załącza się, gdy przynajmniej jeden z czujników a lub b jest aktywny, czyli w stanie 1. W naszym przypadku b=1, więc x=1. Natomiast wyjście y wymaga, żeby zarówno c jak i d były aktywne, co w tym wypadku nie zachodzi, bo obydwa, c i d, są w stanie 0. Dlatego y=0. Wiem, że taki typ układu często się wykorzystuje w robotyce, gdzie dokładne interpretowanie sygnałów z czujników jest kluczowe. Analizowanie tych sygnałów z użyciem schematów logicznych to podstawa w projektowaniu systemów automatyki. Ciekawym przykładem mogą być czujniki, które monitorują przeszkody w autonomicznych robotach, ponieważ tam trzeba podejmować decyzje w oparciu o różne sygnały z czujników.

Pytanie 36

Która z poniższych zasad dotyczących rysowania schematów elektrycznych jest fałszywa?

A. Schematy tworzy się w stanie podstawowym (bezprądowym)

B. Symbole zabezpieczeń przedstawia się w stanie spoczynku (podstawowym)

C. Symbole łączników rysuje się w momencie ich działania

D. Cewka oraz styki przekaźnika posiadają identyczne oznaczenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest poprawna, ponieważ zasady rysowania schematów elektrycznych określają, że symbole łączników, takich jak wyłączniki czy przyciski, powinny być przedstawiane w stanie spoczynku, a nie w stanie pracy. Rysowanie tych symboli w stanie pracy może prowadzić do nieporozumień, gdyż nie oddaje rzeczywistego stanu, w jakim urządzenia będą funkcjonować w normalnych warunkach. W praktyce, na przykład podczas tworzenia schematu dla instalacji elektrycznej, istotne jest, aby zapewnić jasność i przejrzystość, co ułatwia późniejsze analizowanie i wykonywanie prac serwisowych. Zgodnie z normami, takimi jak PN-EN 60617, symbole powinny być przedstawione zgodnie z ustalonymi standardami, co zwiększa bezpieczeństwo i efektywność w komunikacji technicznej. Rysowanie symboli w stanie spoczynku pozwala na jednoznaczne zrozumienie, jakie urządzenia są włączone lub wyłączone, co jest istotne dla prawidłowego funkcjonowania całego systemu elektrycznego.

Pytanie 37

Jakiego elementu elektronicznego należy użyć do ograniczenia przepięć na cewce stycznika z napięciem stałym, który jest podłączony do wyjścia tranzystorowego sterownika PLC?

A. Diak

B. Diodę

C. Triak

D. Tranzystor

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dioda jest kluczowym elementem w układach elektronicznych, szczególnie w kontekście ochrony przed przepięciami. Stosowanie diody w obwodzie cewki stycznika napięcia stałego, która jest sterowana przez tranzystor, jest praktyką zgodną z zasadami inżynierii elektronicznej. Dioda pozwala na przepływ prądu w jednym kierunku, co jest niezbędne do ochrony elementów wrażliwych, takich jak tranzystory, przed niekontrolowanym wzrostem napięcia, który może wystąpić podczas wyłączania cewki. W momencie deaktywacji cewki, energia zgromadzona w polu magnetycznym cewki musi zostać odprowadzona. Dioda, umieszczona w przeciwnym kierunku względem normalnego przepływu prądu, umożliwia tę energię rozładować w sposób bezpieczny. Dzięki temu, stosowanie diod w takich aplikacjach jest zgodne z normami branżowymi i dobrymi praktykami, co przekłada się na dłuższą żywotność komponentów elektronicznych oraz większą niezawodność całego systemu. Przykłady zastosowań diod w obwodach obejmują nie tylko styczniki, ale także silniki DC i różne układy załączające, gdzie kontrola przepięć jest kluczowa dla ochrony układów elektronicznych.

Pytanie 38

Na którym z przedstawionych schematów układu sterowania silnikiem krokowym prawidłowo zostały przedstawione rezystory ograniczające prąd z pinów portu A mikrokontrolera?

A. A.

B. C.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat D poprawnie ilustruje rezystory ograniczające prąd z pinów portu A mikrokontrolera, co jest istotnym elementem w projektowaniu układów elektronicznych. Stosowanie rezystorów do ograniczania prądu jest kluczowe dla ochrony zarówno mikrokontrolera, jak i komponentów podłączonych do jego wyjść. W sytuacji, gdy porty mikrokontrolera są wykorzystywane do sterowania silnikami krokowymi, rezystory te zapobiegają nadmiernemu przepływowi prądu, co mogłoby prowadzić do uszkodzenia układów. Przykładem zastosowania takiego układu jest sterowanie silnikiem krokowym w drukarkach 3D, gdzie precyzja i ochrona komponentów są kluczowe. Warto również zwrócić uwagę na zgodność z normami technicznymi, które definiują sposób oznaczania i łączenia elementów w układach elektronicznych. Tego rodzaju schematy powinny być opracowywane zgodnie z zasadami projektowania obwodów, takimi jak użycie odpowiednich symboli graficznych oraz wartości rezystorów, co zapewnia ich prawidłowe działanie w praktyce.

Pytanie 39

Na którym schemacie potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC?

A. A.

B. B.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na schemacie A potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC, co jest kluczowe dla prawidłowego działania urządzenia. W tej konfiguracji jedno zakończenie potencjometru jest podłączone do plusa zasilania, zapewniając odpowiednie napięcie zasilające, a drugie zakończenie do wejścia analogowego AI2, co umożliwia odczyt wartości napięcia. Ślizgacz potencjometru jest natomiast podłączony do minusa zasilania, co pozwala na regulację napięcia w zależności od położenia ślizgacza. Tego rodzaju podłączenie działa na zasadzie dzielnika napięcia, co jest standardowym podejściem w projektach automatyki przemysłowej. Dzięki temu można precyzyjnie kontrolować parametry procesów, takich jak prędkość czy temperatura, poprzez łatwą regulację potencjometru. W praktyce, takie rozwiązania są powszechnie stosowane w systemach sterowania, gdzie wymagana jest elastyczność i możliwość dostosowywania ustawień w czasie rzeczywistym.

Pytanie 40

Jakiego rodzaju pompa przedstawiana jest za pomocą zamieszczonego symbolu graficznego?

A. O zmiennej wydajności i zmiennym kierunku obrotów.

B. O stałej wydajności i zmiennym kierunku obrotów.

C. O stałej wydajności i stałym kierunku obrotów.

D. O zmiennej wydajności i stałym kierunku obrotów.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawia typ pompy hydraulicznej, który charakteryzuje się zmienną wydajnością i stałym kierunkiem obrotów. W praktyce oznacza to, że taka pompa może dostosowywać wydajność w zależności od potrzeb systemu, co jest kluczowe w aplikacjach wymagających precyzyjnego zarządzania przepływem cieczy, takich jak systemy chłodzenia czy układy nawadniające. W przypadku pomp o zmiennej wydajności, ich konstrukcja często opiera się na technologii zmiany objętości roboczej, co pozwala na efektywne dostosowywanie parametrów pracy. Stały kierunek obrotów z kolei zapewnia stabilność w działaniu oraz przewidywalność procesu, co jest istotne w kontekście bezpieczeństwa i efektywności energetycznej. Pompy tego typu znajdują zastosowanie w wielu branżach, od przemysłu chemicznego po budownictwo, co czyni je niezwykle uniwersalnym rozwiązaniem. Wiedza na temat symboli graficznych, które reprezentują różne typy pomp, jest niezbędna dla inżynierów i techników zajmujących się projektowaniem i eksploatacją systemów hydraulicznych, co podkreśla znaczenie znajomości standardów branżowych w codziennej pracy.

Rozpocznij nowy egzamin

Powrót do strony głównej
