Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 27 maja 2026 13:34
Data zakończenia: 27 maja 2026 13:51

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podczas łączenia rur polietylenowych wielowarstwowych w instalacji wodociągowej, jakie połączenia nie są stosowane?

A. złączek zaciskowych

B. zgrzewania doczołowego

C. zgrzewania elektrooporowego

D. złączek kielichowych

Zgrzewanie doczołowe, zgrzewanie elektrooporowe oraz złączki zaciskowe są metodami, które mogą być stosowane w łączeniu rur polietylenowych wielowarstwowych. Zgrzewanie doczołowe, polegające na bezpośrednim połączeniu końców rur poprzez ich podgrzanie i jednoczesne wciśnięcie, zapewnia solidne i trwałe połączenie. Podobnie, zgrzewanie elektrooporowe, które wykorzystuje specjalne złączki z wbudowanymi opornikami grzejnymi, również gwarantuje szczelność oraz wytrzymałość, co czyni ją popularnym wyborem w branży. Złączki zaciskowe to natomiast technika, w której stalowe zaciski utrzymują złączki w odpowiedniej pozycji, minimalizując ryzyko wycieków. Stosowanie złączek kielichowych w przypadku rur polietylenowych jest błędne, ponieważ te złączki wymagają sztywnych, nieelastycznych końców rur. W praktyce często prowadzi to do nieszczelności oraz awarii instalacji, gdyż elastyczność rur polietylenowych powoduje ich naturalne ruchy, co w połączeniu z sztywną konstrukcją złączek kielichowych może prowadzić do uszkodzeń. Właściwe podejście do łączenia rur powinno opierać się na metodach gwarantujących szczelność i trwałość, przy uwzględnieniu specyfiki materiałów oraz ich właściwości mechanicznych.

Pytanie 2

Jakim rodzajem rury można odprowadzać ścieki sanitarne z obiektu budowlanego?

A. Rurą kamionkową o średnicy 150 mm

B. Rurą betonową o średnicy 90 mm

C. Rurą stalową o średnicy 50 mm

D. Rurą stalową ocynkowaną o średnicy 40 mm

Odpowiedź kamionkowym o średnicy 150 mm jest prawidłowa, ponieważ kamionka charakteryzuje się wysoką odpornością na korozję oraz działanie substancji chemicznych, co czyni ją idealnym materiałem do odprowadzania ścieków sanitarnych. Przewody kamionkowe są także odporne na wysokie temperatury, co jest istotne w kontekście odprowadzenia wody z urządzeń sanitarnych. W praktyce stosuje się je w instalacjach kanalizacyjnych, gdzie wymagana jest duża trwałość oraz niezawodność. Standardy budowlane, takie jak PN-EN 13476, wskazują na kamionkę jako materiał rekomendowany do budowy systemów kanalizacyjnych. Dzięki swojej gładkiej powierzchni, kamionka zmniejsza ryzyko osadzania się zanieczyszczeń, co w dłuższej perspektywie przekłada się na mniejsze koszty utrzymania. Warto również zauważyć, że średnica 150 mm odpowiada standardowym wymaganiom dla instalacji domowych, zapewniając wystarczający przepływ dla typowych ścieków sanitarnych.

Pytanie 3

Przy przeprowadzaniu testu szczelności wodą zimną instalacji grzewczej należy stosować manometr tarczowy z cechowaniem, którego zakres przekracza ciśnienie próbne o

A. 20%

B. 25%

C. 10%

D. 50%

Wybór manometru o zakresie większym od ciśnienia próbnego o 20%, 10%, czy 25% nie spełnia wymogów dotyczących bezpieczeństwa i dokładności pomiarów. Często pojawia się błędne przekonanie, że mniejsze marginesy bezpieczeństwa są wystarczające, jednak takie podejście może prowadzić do poważnych problemów. Użycie manometru o niewłaściwym zakresie może skutkować przekroczeniem jego maksymalnych wartości, co z kolei grozi uszkodzeniem przyrządu oraz błędnymi wynikami pomiarów. Ponadto, w przypadku awarii ciśnienia, taka niewłaściwie dobrana aparatura nie zapewnia odpowiedniego marginesu bezpieczeństwa, co może prowadzić do niebezpiecznych sytuacji, jak na przykład wycieki lub uszkodzenia instalacji. W branży budowlanej oraz instalacyjnej istotne jest, aby wszystkie elementy używane w systemach grzewczych były zgodne z normami i najlepszymi praktykami, co w dłuższej perspektywie przekłada się na bezpieczną i efektywną pracę całego systemu grzewczego. Użytkownicy często są przekonani, że mniejsze marginesy mogą zaoszczędzić czas i koszty, jednak w rzeczywistości może to prowadzić do większych wydatków na naprawy i konserwacje w przyszłości.

Pytanie 4

Szczelność przewodów w sieciach ciepłowniczych można uznać za właściwie sprawdzoną, jeśli

A. temperatura wody w rurociągu wynosi 60°C

B. rurociąg jest napełniony wodą na 36 h przed przeprowadzeniem próby

C. próba jest przeprowadzona równocześnie na całym rurociągu

D. rurociąg jest odpowiednio odpowietrzony

Bardzo istotne jest zrozumienie, że niektóre z wymienionych odpowiedzi mogą wydawać się logiczne, ale w rzeczywistości nie spełniają kryteriów przeprowadzenia prawidłowej próby szczelności. Przykładowo, podawanie temperatury wody na poziomie 60°C nie ma bezpośredniego związku z poprawnością przeprowadzania próby szczelności. Chociaż odpowiednia temperatura wody może być istotna dla innych aspektów działania sieci ciepłowniczej, to próba szczelności koncentruje się głównie na ciśnieniu i obecności powietrza. Oprócz tego, przeprowadzanie próby jednocześnie na całym rurociągu jest niepraktyczne, a w wielu przypadkach wręcz niemożliwe. Zazwyczaj zaleca się lokalne próby, które mogą być bardziej skuteczne i dokładne w wykrywaniu ewentualnych wycieków. Co więcej, napełnienie rurociągu wodą na 36 godzin przed próbą nie zapewnia jego szczelności, a wręcz może prowadzić do nierównomiernego rozkładu ciśnienia, co w konsekwencji zniekształca wyniki prób. Wybierając odpowiednią metodę, ważne jest, aby kierować się zasadami i normami branżowymi, które jasno określają, jak prawidłowo przeprowadzić próbę szczelności. W przeciwnym razie można wprowadzić w błąd zespół odpowiedzialny za utrzymanie i kontrolowanie jakości systemu, co może prowadzić do poważnych konsekwencji. Zrozumienie tych aspektów jest kluczowe dla zapewnienia bezpieczeństwa i efektywności sieci ciepłowniczych.

Pytanie 5

Miejsca korozji na powierzchni metalowej przewodów w instalacji grzewczej powinny być oczyszczone i

A. pokryte otuliną z wełny mineralnej

B. pomalowane farbą lateksową

C. pomalowane farbą miniową

D. pokryte otuliną z pianki polipropylenowej

Prawidłowym rozwiązaniem jest pomalowanie skorodowanych miejsc farbą miniową. Farby miniowe, zwane również farbami alkidowymi, charakteryzują się doskonałą przyczepnością oraz odpornością na działanie czynników atmosferycznych, co czyni je idealnym rozwiązaniem do stosowania na powierzchniach metalowych, szczególnie w instalacjach grzewczych. Ich zastosowanie pozwala na skuteczne zabezpieczenie stali przed dalszą korozją, co jest kluczowe w kontekście bezpieczeństwa i wydajności systemów grzewczych. Przykładem zastosowania farb miniowych może być malowanie rur ciepłowniczych, gdzie ich właściwości antykorozyjne znacząco wpływają na trwałość instalacji. Warto również pamiętać, że przed nałożeniem farby metal powinien być odpowiednio przygotowany: oczyszczony z rdzy i zanieczyszczeń, co zapewni lepszą adhezję i dłuższą żywotność powłoki. Dobre praktyki zalecają również stosowanie podkładów antykorozyjnych, co dodatkowo zwiększa efektywność ochrony.

Pytanie 6

Jak należy łączyć przewody miedziane w instalacji gazowej?

A. za pomocą klejenia

B. metodą skręcania

C. poprzez lutowanie twarde

D. przez zaciskanie osiowe

Zaciskanie osiowe, skręcanie oraz klejenie to metody, które z punktu widzenia wykonywania połączeń w instalacjach gazowych nie są odpowiednie. Zaciskanie osiowe, choć może być stosowane w innych zastosowaniach hydraulicznych, w kontekście gazu nie zapewnia odpowiedniej szczelności ani wytrzymałości połączenia. W przypadku gazów, każda nieszczelność może prowadzić do poważnych zagrożeń, dlatego standardy branżowe wymagają stosowania metod, które gwarantują trwałość i szczelność, takich jak lutowanie twarde. Skręcanie również nie jest zalecane, ponieważ może prowadzić do luzów w połączeniu, co stwarza ryzyko wycieku gazu. Z kolei klejenie nie jest stosowane w instalacjach gazowych z uwagi na to, że materiały klejące mogą nie wytrzymać wysokich ciśnień i temperatur, a także nie gwarantują długotrwałej szczelności. Problemy te wynikają z niepełnego zrozumienia specyfiki materiałów oraz wymagań dotyczących instalacji gazowych. Właściwe podejście wymaga znajomości technik, które są nie tylko zgodne z normami, ale także zapewniają bezpieczeństwo użytkowników, dlatego kluczowe jest stosowanie lutowania twardego jako sprawdzonej metody łączenia przewodów miedzianych w instalacjach gazowych.

Pytanie 7

W celu dezynfekcji rury wodociągowej należy wykorzystać roztwór chlorku

A. wapnia

B. ferro

C. glinek

D. saletra

Roztwór wapnia jest powszechnie stosowany do dezynfekcji przewodów wodociągowych z uwagi na jego właściwości biobójcze oraz zdolność do neutralizowania zanieczyszczeń mikrobiologicznych. Wapń, w postaci tlenku wapnia (CaO) lub wodorotlenku wapnia (Ca(OH)2), ma zdolność do zabijania bakterii i wirusów oraz usuwania osadów organicznych, co czyni go idealnym środkiem w procesach uzdatniania wody. Przy dezynfekcji należy stosować odpowiednie stężenia roztworu, by zapewnić skuteczność działania, jednocześnie minimalizując ryzyko korozji materiałów, z których wykonane są rury. Dobre praktyki branżowe, takie jak te zawarte w normach PN-EN 806 oraz PN-EN 1717, podkreślają znaczenie używania substancji chemicznych, które nie tylko dezynfekują, ale również są bezpieczne dla zdrowia ludzi i środowiska. Wapń jest często stosowany w stacjach uzdatniania wody, gdzie skutecznie usuwa zanieczyszczenia oraz poprawia jakość dostarczanej wody pitnej.

Pytanie 8

Aby przeprowadzić dezynfekcję systemu wodociągowego, należy wypełnić rury roztworem chlorku wapnia i pozostawić na co najmniej

A. 45 minut

B. 30 minut

C. 24 godziny

D. 48 godzin

Dezynfekcja sieci wodociągowej jest kluczowym procesem, który ma na celu eliminację patogenów oraz szkodliwych związków chemicznych, aby zapewnić bezpieczeństwo dostarczanej wody pitnej. Stosowanie roztworu chlorku wapnia jest jedną z uznawanych metod dezynfekcji, ponieważ skutecznie działa przeciwko wielu mikroorganizmom. Pozostawienie roztworu w przewodach na minimum 24 godziny pozwala na pełne działanie środka dezynfekcyjnego, co jest zgodne z wytycznymi Światowej Organizacji Zdrowia oraz krajowymi normami dotyczącymi jakości wody. Taki czas kontaktu jest niezbędny, aby zminimalizować ryzyko zakażeń oraz zapewnić, że wszelkie potencjalne zanieczyszczenia zostaną zneutralizowane. Przykładowo, w wielu miastach stosuje się tę metodę po przeprowadzeniu prac konserwacyjnych w sieci wodociągowej, aby zapewnić, że nowo wprowadzona woda będzie wolna od zanieczyszczeń. Warto również zaznaczyć, że po zakończonej dezynfekcji, przed wprowadzeniem wody do systemu, należy przeprowadzić dokładne płukanie przewodów, aby usunąć pozostałości środka dezynfekcyjnego, co jest istotne dla zdrowia publicznego.

Pytanie 9

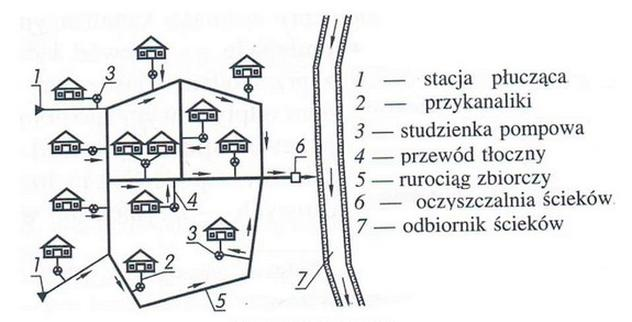

Na rysunku przedstawiono sieć kanalizacyjną

A. rozdzielczą.

B. ciśnieniową.

C. podciśnieniową.

D. ogólnospławną.

Wybór odpowiedzi rozdzielczej, ogólnospławną oraz podciśnieniową jest błędny z kilku kluczowych powodów. Systemy kanalizacyjne rozdzielcze mają na celu oddzielenie ścieków sanitarnych od deszczowych, co nie jest cechą przedstawionego rysunku, gdzie widoczna jest sieć ciśnieniowa z elementami związanymi z transportem ścieków za pomocą pomp. W kontekście kanalizacji ogólnospławnej, choć może ona występować w niektórych projektach, przedstawiony rysunek nie zawiera elementów, które wskazywałyby na taki system, w którym ścieki i deszczówka są transportowane w jednej sieci. Odpowiedź podciśnieniowa jest również nieadekwatna, ponieważ ten typ kanalizacji wykorzystuje różnice ciśnień do transportu ścieków, co nie znajduje odzwierciedlenia w obecności studzienek pompowych w schemacie. Częstym błędem przy wyborze odpowiedzi jest mylenie funkcji i zadań poszczególnych systemów kanalizacyjnych. Kluczowe jest zrozumienie, że każdy system kanalizacyjny ma swoje unikalne wymagania i standardy, które muszą być spełnione dla prawidłowego funkcjonowania. W praktyce, znajomość tych różnic jest istotna dla inżynierów i projektantów, którzy muszą podejmować decyzje zgodnie z normami, takimi jak PN-EN 752, co jest niezbędne do zapewnienia bezpieczeństwa i efektywności systemów kanalizacyjnych.

Pytanie 10

W jakim układzie instalacji grzewczej gorąca woda z kotła przemieszcza się pionem znośnym do zbiornika odpowietrzającego, następnie rozgałęzia się na poziome rury i zstępuje do grzejników, a później wraca do kotła przez pion powrotny?

A. Dwururowym z górnym rozdziałem

B. Dwururowym z rozdzielaczami oraz grzejnikami

C. Dwururowym z rozdzielaczami i grzejnikami podłogowymi

D. Dwururowym z dolnym rozdziałem

Odpowiedź "Dwururowym z rozdziałem górnym" jest poprawna, ponieważ w tym systemie instalacji grzewczej gorąca woda z kotła dostarczana jest do pionu znośnego, który prowadzi ją do zbiornika odpowietrzającego umiejscowionego na górze systemu. Stąd woda rozgałęzia się na poziomy, które prowadzą do grzejników. Woda oddaje ciepło do pomieszczeń, a następnie spływa do pionu powrotnego, przez który wraca do kotła. System z rozdziałem górnym korzysta z naturalnej zasady cyrkulacji wody, co ułatwia jej przepływ oraz minimalizuje ryzyko powstawania punktów, w których mogłoby dochodzić do gromadzenia się powietrza. W praktyce, tego typu systemy są często wykorzystywane w budynkach wielorodzinnych, co pomaga w efektywnym zarządzaniu ciepłem. Zastosowanie takiego rozwiązania odpowiada standardom branżowym, co zapewnia jego niezawodność i efektywność energetyczną.

Pytanie 11

Uszczelki są stosowane do uszczelniania połączeń kołnierzowych w systemach wodociągowych

A. kryngielitowe

B. gumowe

C. poliamidowe

D. fibrowe

Uszczelki gumowe są powszechnie stosowane w uszczelnieniu połączeń kołnierzowych w sieciach wodociągowych ze względu na swoje doskonałe właściwości elastomerowe, które zapewniają szczelność i odporność na działanie wody oraz ciśnienia. Gumowe uszczelki charakteryzują się elastycznością oraz zdolnością do dostosowywania się do nierówności powierzchni kołnierzy, co znacząco zwiększa jakość uszczelnienia. W praktyce, uszczelki te wykorzystywane są w różnych typach instalacji, zarówno w budynkach mieszkalnych, jak i w przemysłowych systemach wodociągowych. Standardy branżowe, takie jak PN-EN 681-1, określają wymagania dotyczące materiałów uszczelniających wykorzystywanych w sieciach wodociągowych, a gumowe uszczelki spełniają te normy, co czyni je bezpiecznym wyborem. Dodatkowo, uszczelki gumowe są dostępne w różnych klasach twardości, co pozwala na ich optymalne dopasowanie do specyfiki danej instalacji, zwiększając jej niezawodność i trwałość.

Pytanie 12

Na etapie jakich prac dokonuje się deskowania ścian w wykopie w trakcie budowy systemu kanalizacyjnego?

A. Przed odprowadzeniem wody z wykopu

B. Zanim zostanie określona głębokość dna wykopu

C. Po umieszczeniu przewodów w wykopie

D. Po przygotowaniu podłoża dla przewodów

Wykonanie deskowania ścian wykopu przed ustaleniem głębokości dna wykopu jest podejściem, które może prowadzić do wielu praktycznych problemów. W pierwszej kolejności, brak dokładnego ustalenia głębokości wykopu sprawia, że deskowanie może być przygotowane na nieodpowiednią wysokość, co może skutkować jego niestabilnością. To z kolei może prowadzić do niebezpiecznych sytuacji, takich jak osypywanie się ziemi i uszkodzenie deskowania. Pomijanie etapu ustalenia głębokości dna wykopu przed deskowaniem jest także naruszeniem standardów budowlanych, które wymagają dokładnego zaplanowania wykopów w zależności od specyfiki projektu. Opuszczenie przewodów do wykopu przed deskowaniem również jest nieodpowiednie, ponieważ może prowadzić do ich uszkodzenia w wyniku niestabilności ścian wykopu. Przykładowo, jeżeli przewody zostaną umieszczone w wykopie bez odpowiedniego wsparcia, mogą zostać zgniecione przez osuwającą się ziemię, co generuje dodatkowe koszty oraz opóźnienia w realizacji projektu. Wreszcie, przygotowanie podłoża pod przewody powinno odbywać się w bezpiecznych warunkach, co oznacza, że deskowanie musi być wykonane przed rozpoczęciem jakichkolwiek prac związanych z instalacją. Stosowanie nieprawidłowych kolejności działań w procesie budowlanym, takich jak odwodnienie wykopu przed deskowaniem, również naraża na ryzyko bezpieczeństwa całej konstrukcji, co jest niezgodne z zasadami inżynierii budowlanej.

Pytanie 13

Przedstawiona na rysunku nasada powinna być instalowana na zakończeniu kanału murowanego

A. spalinowego.

B. dymowego.

C. wentylacyjnego wywiewnego.

D. wentylacyjnego nawiewnego.

Wybór odpowiedzi dotyczących kanałów spalinowych, dymowych lub nawiewnych wskazuje na nieporozumienie dotyczące funkcji i zastosowania nasad kominowych. Nasady przeznaczone do wentylacji wywiewnej są zaprojektowane w taki sposób, aby zwiększać ciąg powietrza, co nie ma zastosowania w systemach spalinowych, gdzie obecność szkodliwych gazów stwarza ryzyko dla zdrowia. W przypadku kanałów dymowych, ich budowa i przeznaczenie są całkowicie odmienne, ponieważ służą do odprowadzania spalin z pieców i kotłów, a ich konstrukcja musi spełniać surowe normy dotyczące szczelności i odporności na wysokie temperatury. Ponadto, nasady nie mogą być instalowane w kanałach nawiewnych, które mają za zadanie dostarczać świeże powietrze do wnętrza budynku. Wybierając niewłaściwe odpowiedzi, można wpaść w pułapkę myślenia, że wszystkie elementy wentylacyjne pełnią tę samą funkcję, co prowadzi do nieefektywnego projektowania systemów wentylacyjnych. Aby zrozumieć podstawowe różnice, warto zapoznać się z dokumentacją techniczną oraz normami dotyczącymi systemów wentylacyjnych, aby uniknąć takich błędów w przyszłości.

Pytanie 14

Częścią systemu kanalizacji, w której zainstalowane jest zamknięcie hydrodynamiczne, zapobiegające migracji gazów oraz nieprzyjemnych odorów z systemu kanalizacyjnego do otoczenia, jest

A. zasuwa burzowa

B. zawór napowietrzający

C. syfon kanalizacyjny

D. wpust podłogowy

Syfon kanalizacyjny jest kluczowym elementem systemu kanalizacyjnego, który pełni istotną rolę w zapobieganiu przedostawaniu się gazów i nieprzyjemnych zapachów z instalacji do pomieszczeń mieszkalnych. W jego konstrukcji znajduje się woda, która działa jak bariera, zatrzymując gazy i zapachy, a jednocześnie pozwalając na swobodne odprowadzenie ścieków. Przykładem zastosowania syfonów są umywalki, zlewy oraz toalety, gdzie są one niezbędne do prawidłowego funkcjonowania instalacji. Zgodnie z normami budowlanymi, syfony powinny być regularnie sprawdzane i konserwowane, aby upewnić się, że nie doszło do ich zapchania ani wyparowania wody, co mogłoby prowadzić do problemów z nieprzyjemnymi zapachami. Właściwe zainstalowanie i utrzymanie syfonów jest zatem kluczowe dla zachowania higieny i komfortu w budynkach, zgodnie z dobrymi praktykami inżynieryjnymi.

Pytanie 15

Na którym rysunku przedstawiono węzeł ciepłowniczy bezpośredni z pompą mieszającą na przewodzie powrotnym?

A. C.

B. D.

C. B.

D. A.

Wybór niewłaściwego rysunku, który nie przedstawia węzła ciepłowniczego bezpośredniego z pompą mieszającą na przewodzie powrotnym, wskazuje na pewne nieporozumienia dotyczące zasad działania takich systemów. Kluczowym aspektem w takiej konfiguracji jest zrozumienie, jak pompa mieszająca wpływa na temperaturę wody powracającej do źródła ciepła. W przypadku błędnych odpowiedzi, jak A, B czy C, pompa mieszająca nie jest prawidłowo umiejscowiona, co może prowadzić do niewłaściwego zarządzania temperaturą. W praktyce, jeżeli pompa mieszająca znajduje się na przewodach zasilających lub w innych miejscach, może to prowadzić do przegrzewania się systemu, co negatywnie wpływa na jego efektywność oraz żywotność komponentów. Wiele osób myli rolę pompy mieszającej, myśląc, że jej lokalizacja nie ma znaczenia. W rzeczywistości, odpowiednie umiejscowienie tej pompy jest kluczowe dla zapewnienia prawidłowego obiegu wody oraz efektywności energetycznej całego układu. Dobrym przykładem są systemy zintegrowane, w których pompy mieszające są umiejscowione zgodnie z wymaganiami norm branżowych, co pozwala na optymalne wykorzystanie energii i minimalizację strat ciepła. Zrozumienie tych zasad jest fundamentalne dla projektowania i obsługi nowoczesnych instalacji grzewczych.

Pytanie 16

Do działań konserwacyjnych w sieci wodociągowej nie zalicza się

A. czyszczenie rur z nagromadzeń

B. ochrona rur przed zamarzaniem

C. sprawdzanie oznakowań

D. inspekcja wyposażenia

Zabezpieczenie przewodów przed zamarzaniem, kontrola oznakowania oraz przegląd uzbrojenia to kluczowe czynności konserwacyjne, które mają istotne znaczenie dla zapewnienia funkcjonalności i bezpieczeństwa sieci wodociągowej. Zabezpieczanie przewodów przed zamarzaniem polega na stosowaniu izolacji termicznej oraz innych metod, które chronią przed negatywnym wpływem niskich temperatur. Wysoka jakość oznakowania to ważny element efektywnego zarządzania infrastruktury, który pozwala na szybsze lokalizowanie problemów oraz ułatwia prace konserwacyjne i naprawcze. Regularne przeglądy uzbrojenia, czyli elementów takich jak zawory, pompy czy armatura, są kluczowe dla wczesnego wykrywania ewentualnych usterek i zapobiegania poważnym awariom, które mogą skutkować przerwami w dostawie wody lub uszkodzeniem infrastruktury. Wszystkie te działania są zgodne z wytycznymi branżowymi, które podkreślają znaczenie prewencji oraz regularnego monitorowania stanu technicznego sieci wodociągowej. Pomijanie tych kluczowych czynności na rzecz działań interwencyjnych, jak czyszczenie przewodów, prowadzi do zwiększonego ryzyka awarii oraz obniżonej jakości dostarczanej wody.

Pytanie 17

Jakie komponenty w systemach ciepłowniczych kwalifikują się jako armatura regulacyjna?

A. Zasuwy

B. Zawory zwrotne

C. Zawory bezpieczeństwa

D. Reduktory

Reduktory są naprawdę ważnymi elementami w armaturze sieci ciepłowniczych. Ich zadanie to obniżenie ciśnienia medium grzewczego, co sprawia, że cały system działa stabilniej. Jest to istotne dla komfortu użytkowników, bo dzięki temu unikamy problemów związanych z nadmiernym ciśnieniem. Z mojego doświadczenia, używając reduktorów można poprawić efektywność energetyczną, co przekłada się na mniejsze koszty za energię. Weźmy na przykład budynki użyteczności publicznej – tam reduktory ciśnienia dostosowują warunki pracy do zmieniającego się zapotrzebowania na ciepło, co jest super praktyką w branży. Warto też pamiętać, że przy projektowaniu sieci ciepłowniczych trzeba zwracać uwagę na to, żeby reduktory były zgodne z normami EN 14382 i ISO 5167. To gwarantuje ich niezawodność i bezpieczeństwo. Poza tym, reduktory mogą też regulować przepływ, co jest mega ważne, zwłaszcza w nowoczesnych, inteligentnych budynkach, gdzie automatyzacja staje się standardem.

Pytanie 18

Aby zmienić średnicę rury gazowej, trzeba zastosować

A. kolano elektrooporowe

B. mufę równoprzelotową elektrooporową

C. trójnik elektrooporowy

D. mufę redukcyjną elektrooporową

Mufa redukcyjna elektrooporowa to faktycznie ważny element w gazociągach, gdzie trzeba zmienić średnicę rury. Działa to na zasadzie elektrooporowej, czyli łączy rury poprzez podgrzewanie materiału prądem elektrycznym. Dzięki temu połączenie jest trwałe i szczelne, co w praktyce jest mega ważne. W przemyśle często musimy dostosować średnicę rury do potrzeb konkretnej instalacji i właśnie do tego używamy muf redukcyjnych. Jest to zgodne z normami, co zapewnia bezpieczeństwo i efektywność pracy. Z mojego doświadczenia mogę powiedzieć, że zastosowanie tych muf pomaga unikać problemów z ciśnieniem i przepływem, co jest kluczowe w transporcie gazu. Dobre praktyki wskazują, że mufa redukcyjna poprawia wydajność systemu i obniża ryzyko awarii, co jest naprawdę istotne w gazownictwie.

Pytanie 19

W gazociągach stalowych pracujących pod wysokim ciśnieniem łączenie armatury odcinającej z rurami można realizować za pomocą połączeń

A. klinowych

B. kołnierzowych

C. klejonych

D. kielichowych

Połączenia kołnierzowe są powszechnie stosowane w gazociągach stalowych wysokiego ciśnienia, ponieważ zapewniają solidne i niezawodne łączenie armatury odcinającej z przewodami rurowymi. Kołnierze są wykonane z materiałów odpornych na ciśnienie i korozję, co jest kluczowe w systemach przesyłowych, gdzie bezpieczeństwo i trwałość są priorytetowe. Przykładem zastosowania połączeń kołnierzowych może być instalacja gazociągu w przemyśle energetycznym, gdzie konieczne jest szybkie demontowanie i wymiana elementów systemu na skutek konserwacji lub awarii. Standardy takie jak PN-EN 1092-1 określają wymagania dotyczące materiałów i konstrukcji kołnierzy oraz ich montażu, co zapewnia zgodność z najlepszymi praktykami branżowymi. Dodatkowo, połączenia kołnierzowe umożliwiają łatwą inspekcję i utrzymanie systemu, co jest niezwykle istotne w przypadku gazociągów transportujących substancje niebezpieczne.

Pytanie 20

Elementy stosowane do redukcji hałasu powietrza przepływającego przez system wentylacyjny to

A. zawory.

B. tłumiki.

C. rury odstępowe.

D. krzyże.

Tłumiki to naprawdę przydatne urządzenia w wentylacji, bo pomagają zredukować hałas, który powstaje, gdy powietrze przepływa przez system. Działają na zasadzie tłumienia dźwięku – po prostu wchłaniają lub rozpraszają energię akustyczną. Chyba każdy zgodzi się, że w miejscach takich jak biura, szkoły czy szpitale, gdzie szum może być uciążliwy, to kluczowe dla komfortu. Dobrze zaprojektowane tłumiki mogą naprawdę dużo zmienić, zmniejszając poziom hałasu do norm, które są określone w przepisach akustycznych, jak norma PN-EN 12354. Różne materiały tłumiące działają na różnych częstotliwościach, co daje możliwość dostosowania ich do konkretnych potrzeb projektu. Na przykład, w halach produkcyjnych, gdzie hałas jest naprawdę duży, używa się tłumików, które dobrze radzą sobie z niskimi tonami. To wszystko przekłada się na lepszą jakość życia i większą efektywność w pracy.

Pytanie 21

W systemie centralnego ogrzewania grawitacyjnego zawór odcinający instaluje się na rurze

A. wzbiorczej

B. przelewowej

C. sygnalizacyjnej

D. odpowietrzającej

Zawór odcinający w instalacji centralnego ogrzewania grawitacyjnego montuje się na rurze sygnalizacyjnej, ponieważ pełni kluczową rolę w regulacji i kontroli przepływu wody w systemie. Rura sygnalizacyjna jest odpowiedzialna za przekazywanie informacji o ciśnieniu i temperaturze wody, co pozwala na bieżące dostosowywanie pracy systemu grzewczego. Zainstalowanie zaworu odcinającego w tym miejscu umożliwia łatwe zamykanie lub otwieranie przepływu wody, co jest niezbędne w przypadku konserwacji lub awarii. Przykładem praktycznego zastosowania może być sytuacja, w której konieczne jest wyłączenie jednego z obiegów grzewczych w budynku bez konieczności opróżniania całego systemu. Standardy branżowe, takie jak PN-EN 12828, zalecają stosowanie zaworów odcinających w odpowiednich punktach instalacji, co zwiększa efektywność i bezpieczeństwo systemu grzewczego. Dobrze zaplanowane i wykonane instalacje grzewcze pozwalają nie tylko na oszczędność energii, ale także na dłuższą żywotność komponentów. Właściwe umiejscowienie zaworów ma zatem istotny wpływ na komfort użytkowników oraz na efektywność energetyczną budynku.

Pytanie 22

Do wód powierzchniowych zaliczają się wody

A. opadowe

B. zaskórne

C. gruntowe

D. wgłębne

Wody opadowe stanowią kluczowy element wód powierzchniowych, które obejmują wszelkie wody występujące na powierzchni ziemi, takie jak rzeki, jeziora czy stawy. Wody opadowe to woda deszczowa, śniegowa, która spływa z powierzchni, zasila cieki wodne i ma istotny wpływ na lokalne ekosystemy oraz cykle hydrologiczne. Warto zwrócić uwagę, że prawidłowe zarządzanie wodami opadowymi jest niezbędne w kontekście ochrony przed powodziami, a także w zrównoważonym rozwoju miast. Na przykład, projekty zielonej infrastruktury, takie jak systemy retencji wód opadowych czy bioretencja, są stosowane w celu zmniejszenia powierzchniowego spływu wód, co przyczynia się do ochrony jakości wód oraz bioróżnorodności. Wiedza o wodach opadowych jest także kluczowa w kontekście zmian klimatycznych, które mogą wpływać na ich ilość oraz intensywność opadów, co ma dalsze konsekwencje dla zarządzania zasobami wodnymi.

Pytanie 23

Kanalizacja ogólnospławna to układ, w którym

A. wszystkie typy ścieków w zlewni są kierowane do tych samych kanałów, którymi odpływają do oczyszczalni

B. ścieki deszczowe odprowadzane są bezpośrednio do odbiornika, natomiast ścieki bytowe i przemysłowe kierowane są do oczyszczalni

C. ścieki bytowe, przemysłowe i deszczowe są transportowane do oczyszczalni osobnymi rurami, dzięki użyciu separatorów

D. są dwa oddzielne systemy rur: jeden prowadzący do oczyszczalni ścieki deszczowe, a drugi dla ścieków bytowych i przemysłowych do oczyszczalni

Kanalizacja ogólnospławna to system, w którym wszystkie rodzaje ścieków na terenie zlewni są odprowadzane do tych samych kanałów i transportowane do oczyszczalni ścieków. Takie podejście ma wiele praktycznych zalet, zwłaszcza w obszarach o dużym zagęszczeniu zabudowy, gdzie budowa oddzielnych systemów dla różnych typów ścieków mogłaby być zbyt kosztowna i skomplikowana. W kanalizacji ogólnospławnej, ścieki bytowe, opadowe i przemysłowe mieszają się, co pozwala na efektywne zarządzanie wodami deszczowymi oraz ściekami. Zgodnie z normami europejskimi, takie systemy muszą być odpowiednio projektowane, aby unikać przepełnienia i zanieczyszczenia wód gruntowych. W praktyce oznacza to, że podczas intensywnych opadów, systemy te muszą być zaprojektowane z myślą o dobywaniu nadmiaru wody w sposób, który minimalizuje ryzyko zanieczyszczenia środowiska. Przykłady takich rozwiązań obejmują zastosowanie zbiorników retencyjnych oraz systemów regulacji przepływu.

Pytanie 24

Renowacja rur kanalizacyjnych techniką bezwykopową polega na

A. przepłukaniu kanałów oraz przeprowadzeniu telewizyjnej inspekcji

B. usunięciu zewnętrznych pęknięć przewodów przy użyciu masy uszczelniającej

C. wprowadzeniu do oczyszczonego kanału rury utwardzanej na miejscu, tzw. rękawa

D. wymianie uszkodzonych przewodów w odcinkach przy pomocy wykopu

Renowacja przewodów kanalizacyjnych metodą bezwykopową polega na wprowadzeniu do oczyszczonego kanału rury utwardzanej na miejscu, znanej również jako rękaw. Ta technika ma na celu przywrócenie funkcjonalności przewodów bez konieczności ich całkowitej wymiany, co wiązałoby się z wykopami i zakłóceniem nawierzchni. Proces ten polega na wprowadzeniu elastycznego materiału, który po umiejscowieniu w kanale utwardza się, tworząc trwałą i szczelną powłokę wewnętrzną. Przykładem zastosowania tej metody jest renowacja starych, problematycznych kanałów w miastach, gdzie wykopy byłyby niepraktyczne z uwagi na infrastrukturę miejską. Metoda ta jest zgodna z normami i dobrymi praktykami branżowymi, takimi jak normy ISO 9001 dotyczące zarządzania jakością oraz normy dotyczące ochrony środowiska, co zapewnia, że proces jest nie tylko skuteczny, ale również przyjazny dla otoczenia. Dodatkowo, zastosowanie technologii inspekcji telewizyjnej przed i po renowacji pozwala na precyzyjne monitorowanie stanu przewodów oraz skuteczności przeprowadzonej naprawy.

Pytanie 25

Na rysunku przedstawiono stosowane w dokumentacji projektowej sieci ciepłowniczej oznaczenie graficzne wydłużki

A. dławicowej.

B. u-kształtnej.

C. s-kszałtnej.

D. mieszkowej.

Zarówno wydłużki s-kształtne, mieszkowe, jak i u-kształtne, są używane w różnych kontekstach w inżynierii rurociągowej, jednak ich funkcje oraz zastosowania różnią się znacząco od wydłużki dławicowej. Oznaczenie graficzne wydłużki s-kształtnej często odnosi się do rozwiązań, które są projektowane z myślą o kompensacji innego rodzaju ruchów, głównie związanych z przesunięciami osiowymi w rurociągach, co nie jest odpowiednie dla systemu ciepłowniczego. Z kolei wydłużki mieszkowe są stosowane do redukcji wibracji oraz tłumienia drgań w rurociągach, ale nie odpowiadają na potrzeby związane z rozszerzalnością cieplną, jak ma to miejsce w przypadku dławic. U-kształtne natomiast są często wykorzystywane w systemach, gdzie potrzebne jest zmniejszenie długości rurociągu w celu dostosowania go do zmieniającej się geometrii instalacji, ale również nie mają zastosowania w kontekście kompensacji temperatury. Kluczowym błędem jest mylenie funkcji tych wydłużek oraz ich oznaczeń graficznych, co może prowadzić do nieprawidłowego projektowania systemów ciepłowniczych, a tym samym do wyższych kosztów eksploatacji oraz konieczności przeprowadzania napraw. Właściwe rozumienie i stosowanie dławicowych wydłużek w dokumentacji projektowej jest zatem nie tylko kwestią zgodności z normami, ale również fundamentalnym aspektem zapewnienia efektywności i bezpieczeństwa instalacji ciepłowniczych.

Pytanie 26

Szczelność przyłącza gazowego sprawdza się bezpośrednio po

A. zamontowaniu gazomierza na sieci

B. wykonaniu montażu przyłącza

C. oznakowaniu przyłącza

D. zasypaniu wykopu

Wykonywanie próby szczelności przyłącza gazowego przed zasypaniem wykopu jest koncepcją, która może prowadzić do niebezpiecznych praktyk. Przykłady odpowiedzi, które wskazują na montaż gazomierza, montaż przyłącza lub oznakowanie przyłącza, są mylnymi podejściami, ponieważ nie uwzględniają realiów praktycznych związanych z budową instalacji gazowej. Montaż gazomierza na sieci nie powinien być przeprowadzany przed upewnieniem się, że przyłącze jest szczelne, ponieważ wprowadzenie gazu do systemu bez wcześniejszej weryfikacji stwarza ryzyko wycieku. Podobnie, próba szczelności po samym montażu przyłącza, ale jeszcze przed zasypaniem, może być niewystarczająca, gdyż nieszczelności mogą powstać w wyniku ruchów ziemi czy zmian temperatury, które mogą wystąpić po zasypaniu. Oznakowanie przyłącza jest ważnym krokiem, ale nie ma bezpośredniego związku z bezpieczeństwem przed wprowadzeniem gazu do instalacji. Użytkownicy często mylą kolejność działań, co prowadzi do błędnych wniosków; każdy etap budowy musi być zakończony odpowiednimi testami, aby zapewnić integralność systemu. Dlatego kluczowe jest, aby zachować poprawną sekwencję działań, co jest zgodne z normami i najlepszymi praktykami w branży gazowniczej.

Pytanie 27

Przed nałożeniem lepiku asfaltowego na przewody kanalizacji deszczowej z rur betonowych, należy je najpierw wyczyścić, a następnie zagruntować?

A. roztworem akrylowym

B. kompozycją bitumiczno-rozpuszczalnikową

C. kompozycją olejowo-rozpuszczalnikową

D. roztworem silikonowym

Odpowiedzi oparte na roztworach silikonowych, akrylowych oraz kompozycjach olejowo-rozpuszczalnikowych nie są właściwe w kontekście przygotowania rur betonowych do pokrycia lepikiem asfaltowym. Roztwory silikonowe, choć charakteryzują się wysoką odpornością na wodę, nie zapewniają wystarczającej przyczepności do betonu i nie są dostosowane do środowiska, w którym może występować stały kontakt z wodą deszczową oraz zanieczyszczeniami. Roztwory akrylowe, chociaż łatwe w aplikacji i szybko schnące, nie mają odpowiednich właściwości gruntujących, co prowadzi do ryzyka odklejania się warstwy asfaltowej. Ponadto, nie mają one wymaganej elastyczności, co w przypadku rur z betonu może skutkować pęknięciami w przypadku osiadania gruntu. Z kolei kompozycje olejowo-rozpuszczalnikowe mogą powodować problemy z kompatybilnością z materiałem asfaltowym oraz ich stosowanie może prowadzić do negatywnego wpływu na środowisko, w tym do zanieczyszczenia wód gruntowych. W praktyce, nieodpowiedni dobór materiałów gruntujących może prowadzić doawarii systemów kanalizacyjnych, co generuje znaczne koszty napraw oraz problemy związane z ochroną środowiska. Dlatego kluczowe jest stosowanie sprawdzonych rozwiązań, takich jak kompozycje bitumiczno-rozpuszczalnikowe, które są zgodne z dobrymi praktykami branżowymi w zakresie hydroizolacji.

Pytanie 28

Dwaj pracownicy wykonali w ciągu 60 godzin 200 m rurociągu ciśnieniowego PVC Ø225, łączonego na wcisk. Stawka za roboczogodzinę dla jednego pracownika wynosi 10 zł. Jak obliczyć koszt robocizny?

A. 2250 zł

B. 1200 zł

C. 600 zł

D. 2000 zł

Koszt robocizny w przypadku ułożenia 200 metrów rurociągu PVC przez dwóch robotników w ciągu 60 godzin można obliczyć w sposób następujący: najpierw należy obliczyć całkowitą liczbę roboczogodzin. Dwa robotnicy pracując przez 60 godzin generują łącznie 120 roboczogodzin (60 godzin x 2 robotników). Koszt robocizny oblicza się mnożąc liczbę roboczogodzin przez stawkę za roboczogodzinę. W tym przypadku 120 roboczogodzin x 10 zł/r godz. daje 1200 zł. Wiedza o kosztach robocizny jest kluczowa w zarządzaniu projektami budowlanymi i inżynieryjnymi. Precyzyjne oszacowanie kosztów pozwala na lepsze planowanie budżetu i optymalizację wydatków, co w praktyce przekłada się na efektywność realizacji projektów. Rzetelne podejście do wyliczeń pozwala na unikanie przekroczeń budżetowych oraz zarządzanie ryzykiem finansowym projektu.

Pytanie 29

Przewód przykanalika po usunięciu zatorów powinien zostać

A. przewietrzony

B. osuszony

C. przepłukany

D. przedmuchany

Przewód przykanalika po usunięciu zatorów powinien być przepłukany, co jest kluczowym krokiem w zapewnieniu prawidłowego przepływu płynów w systemach kanalizacyjnych. Przepłukanie pozwala nie tylko na usunięcie pozostałości zatorów, ale także na zminimalizowanie ryzyka ponownego ich wystąpienia. W praktyce, przed przystąpieniem do przepłukiwania, ważne jest, aby zidentyfikować rodzaj zatoru oraz użyte materiały, co pomoże w doborze odpowiednich środków czyszczących oraz ciśnienia wody. Standardy branżowe, takie jak te określone przez American Water Works Association, podkreślają znaczenie skutecznego przepłukiwania w celu utrzymania optymalnego funkcjonowania systemów kanalizacyjnych. Przykładem zastosowania tej wiedzy jest regularne serwisowanie rur w budynkach mieszkalnych, gdzie przepłukiwanie może być integralną częścią konserwacji zapobiegawczej, minimalizując ryzyko awarii i związanych z nimi kosztów naprawy.

Pytanie 30

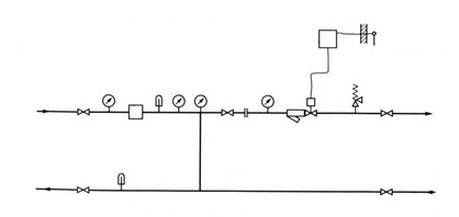

Na rysunku przedstawiono węzeł ciepłowniczy

A. bezpośredniego zasilania.

B. hydroelewatorowy.

C. wymiennikowy.

D. mieszania pompowego.

Jakby przyjrzeć się innym opcjom, to można zauważyć, że niektóre z nich są niepoprawne w kontekście tego węzła ciepłowniczego. Na przykład, węzeł hydroelewatorowy to taki, co ma pompę i zawory do podnoszenia ciśnienia wody. Bez tych rzeczy w tym węźle to nie ma co o tym rozmawiać. Jeśli chodzi o węzeł wymiennikowy, to on ma wymiennik ciepła, który pozwala na przekazywanie energii cieplnej między dwoma systemami bez bezpośredniego kontaktu cieczy. W tym przypadku nie mamy wymienników, więc ta opcja też odpada. A to mieszanie pompowego to z kolei regulacja temperatury wody przez mieszanie strumieni o różnej temperaturze, co wymaga odpowiednich pomp i zaworów, które tu też nie występują. Niektórzy mogą myśleć, że każdy węzeł musi mieć skomplikowane mechanizmy, ale to nieprawda. W rzeczywistości, węzły ciepłownicze mogą być różne i muszą pasować do potrzeb danej instalacji. Ważne, żeby zrozumieć, że nie wszystkie węzły potrzebują zaawansowanych rozwiązań technologicznych, a analiza konkretnego przypadku to kluczowa sprawa w inżynierii.

Pytanie 31

Realizacja sieci ciepłowniczej z rur preizolowanych zaczyna się od wykopania dołu. Kolejnym krokiem jest

A. instalacja armatury zaporowej

B. łączenie rur metodą spawania

C. ułożenie rur w wykopie

D. umieszczenie foli lokalizacyjnej

Ułożenie rur w wykopie jest kluczowym krokiem w procesie instalacji sieci ciepłowniczej z rur preizolowanych. Po wykonaniu wykopu, odpowiednie ułożenie rur zapewnia ich stabilność oraz skuteczność przesyłu ciepła. Rury preizolowane składają się z rdzenia, który przewodzi ciepło, oraz izolacji, która minimalizuje straty energetyczne. Właściwe ułożenie rur powinno uwzględniać ich osłonę przed uszkodzeniami mechanicznymi oraz wpływem warunków atmosferycznych. Zgodnie z normami branżowymi, rury powinny być ułożone na odpowiedniej głębokości oraz z zachowaniem minimalnych odległości od innych instalacji. Przykładowo, w przypadku ułożenia rur w strefie zamieszkałej, należy przestrzegać zasad dotyczących ochrony przed hałasem i wibracjami. Użycie materiałów takich jak geowłókniny czy piasek do amortyzacji wokół rur również jest zalecane. Cały proces powinien być dokumentowany w celu zapewnienia zgodności z wymaganiami i standardami bezpieczeństwa.

Pytanie 32

Przyrządy, które występują w sieci wodociągowej i pełnią funkcję gromadzenia nadmiaru wytwarzanej wody w czasach jej niewielkiego poboru, to

A. zdroje uliczne

B. odwodnienia

C. hydranty

D. zbiorniki wieżowe

Zbiorniki wieżowe są kluczowymi elementami sieci wodociągowej, które pełnią wiele istotnych funkcji technologicznych i operacyjnych. Ich głównym zadaniem jest gromadzenie nadmiaru wody produkowanej przez stację uzdatniania lub dostarczanej z innych źródeł, co jest szczególnie ważne w okresach niskiego zapotrzebowania. Dzięki swojej wysokości zapewniają odpowiedni poziom ciśnienia w sieci, co umożliwia dostarczanie wody do odbiorców na różnych wysokościach. W praktyce, zbiorniki te pozwalają na efektywne zarządzanie zasobami wodnymi, minimalizują ryzyko przerw w dostawach wody oraz wspierają stabilność ciśnienia w sieci. W wielu krajach, zgodnie z normami ISO oraz wytycznymi branżowymi, projektowanie zbiorników uwzględnia różne czynniki, takie jak lokalizacja, pojemność oraz materiał budowlany, co wpływa na ich trwałość i funkcjonalność. Dobrą praktyką jest także regularne monitorowanie stanu technicznego zbiorników, co zapewnia długotrwałe i bezpieczne użytkowanie."

Pytanie 33

Na ilustracji przedstawiono studzienkę kanalizacyjną

A. kaskadową.

B. połączeniową.

C. rewizyjną.

D. płuczącą.

Studzienka rewizyjna, jak widać na obrazku, to naprawdę ważny element w zarządzaniu systemem kanalizacyjnym. Ma specyficzną budowę, która pozwala na łatwą inspekcję i konserwację rur. Dzięki temu, że możemy zajrzeć do środka, da się usuwać różne zatory i sprawdzać, jak wygląda stan instalacji. W praktyce umieszczamy studzienki w strategicznych miejscach sieci kanalizacyjnej, żeby szybko dojechać tam, gdzie coś idzie nie tak. Właściwie zaprojektowane studzienki powinny mieć odpowiednie wymiary i materiały, żeby były mocne i funkcjonalne. Dzięki nim możemy dobrze zarządzać wodami odpływowymi i zmniejszać ryzyko awarii. Z mojego doświadczenia, regularne sprawdzanie tych studzienek to klucz do tego, żeby działały jak należy i żebyśmy nie mieli większych problemów z infrastrukturą.

Pytanie 34

Jaką złączkę warto użyć w instalacji wentylacyjnej, aby przejść z prostokątnego przekroju przewodu na okrągły?

A. Redukcję asymetryczną prostokątną

B. Odsadzkę prostokątną

C. Dyfuzor

D. Redukcję symetryczną prostokątną

Wybór złączki, która nie jest dyfuzorem, do zmiany przekroju przewodu wentylacyjnego z prostokątnego na okrągły, prowadzi do nieporozumień dotyczących funkcji i efektywności systemu wentylacyjnego. Odsadzka prostokątna, będąca rodzajem złączki, służy do przedłużania przewodów prostokątnych i nie ma zdolności do zmiany ich kształtu na okrągły. W przypadku redukcji asymetrycznej prostokątnej i symetrycznej prostokątnej, obie złączki są przeznaczone głównie do łączenia przewodów o różnych wymiarach prostokątnych, co czyni je nieodpowiednimi do konwersji na kształt okrągły. Tego rodzaju myślenie jest często wynikiem błędnego zrozumienia funkcji poszczególnych elementów systemu wentylacyjnego. Właściwa identyfikacja zastosowań materiałów i złączek jest kluczowa dla efektywności wentylacji. Używanie niewłaściwych komponentów może prowadzić do zwiększenia oporów powietrza, co wpływa na wydajność całego systemu, a także może generować hałas. W praktyce, dobór odpowiednich złączek takich jak dyfuzor jest kluczowy dla zapewnienia prawidłowego rozkładu strumienia powietrza oraz komfortu użytkowników, co jest często pomijane w analizach związanych z projektowaniem systemów wentylacyjnych.

Pytanie 35

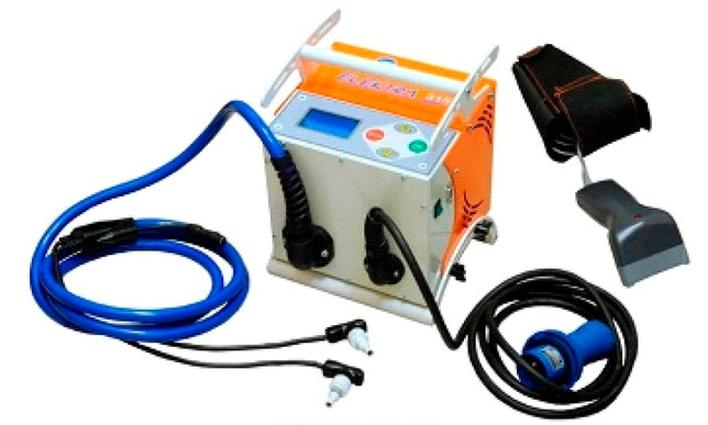

Przedstawione na rysunku urządzenie należy zastosować do połączenia rur instalacji kanalizacyjnej w technologii

A. łączenia kielichowego.

B. zgrzewania polifuzyjnego.

C. zgrzewania elektrooporowego.

D. łączenia kołnierzowego.

Zgrzewanie elektrooporowe to technologia łączenia rur, która wykorzystuje prąd elektryczny do generowania ciepła, co umożliwia topnienie materiału rur i ich trwałe połączenie. Urządzenie przedstawione na rysunku jest kluczowe w procesie zgrzewania elektrooporowego, gdyż wyposażone jest w złącza umożliwiające podłączenie przewodów zgrzewających oraz wyświetlacz do monitorowania parametrów pracy. Technologia ta znajduje szerokie zastosowanie w instalacjach wodociągowych i kanalizacyjnych, ponieważ zapewnia wysoką jakość i szczelność połączeń. Zgrzewanie elektrooporowe jest szczególnie użyteczne w przypadku rur z tworzyw sztucznych, takich jak PE, które są powszechnie stosowane w branży budowlanej i przemysłowej. Zgodnie z normami PN-EN 12201 oraz PN-EN 1555, zgrzewanie elektrooporowe gwarantuje niezawodność połączeń, co jest kluczowe dla bezpieczeństwa i efektywności systemów instalacyjnych. Dobre praktyki w tej dziedzinie obejmują właściwe przygotowanie powierzchni rur oraz kontrolę temperatury i czasu zgrzewania, co znacząco wpływa na jakość wykonania połączeń.

Pytanie 36

Który element uzbrojenia węzła ciepłowniczego przedstawiono na rysunku?

A. Wymiennik.

B. Odmulacz.

C. Kryzę.

D. Zasobnik.

Wymiennik ciepła, który został przedstawiony na zdjęciu, jest kluczowym elementem węzłów ciepłowniczych, służącym do efektywnego transferu energii cieplnej pomiędzy dwoma różnymi mediami grzewczymi. Jego podstawową funkcją jest przenoszenie ciepła z jednego płynu do drugiego, co pozwala na podgrzewanie wody użytkowej czy także na schładzanie mediów, co jest niezbędne w systemach ogrzewania centralnego i klimatyzacji. Wymienniki ciepła są zaprojektowane tak, aby maksymalizować powierzchnię kontaktu pomiędzy mediami, co zwiększa ich efektywność. Na przykład, w zastosowaniach przemysłowych wymienniki ciepła mogą wykorzystywać różne technologie, takie jak wymienniki płytowe czy rurowe, z których każdy typ ma swoje specyficzne zastosowania w zależności od wymaganej wydajności i przestrzeni. W przemyśle ciepłowniczym stosuje się również standardy takie jak ASHRAE, które zapewniają wytyczne dotyczące projektowania i eksploatacji wymienników ciepła, czyniąc je nie tylko wydajnymi, ale także zgodnymi z najlepszymi praktykami branżowymi.

Pytanie 37

Węzeł ciepłowniczy służący jako pośrednie zasilanie dla instalacji c.o. to węzeł

A. z pompą strumieniową

B. zmieszania pompowego

C. hydroelewatorowy

D. wymiennikowy

Węzeł wymiennikowy jest kluczowym elementem w systemach ciepłowniczych, służącym do przekazywania energii cieplnej z jednego medium do drugiego, przy jednoczesnym oddzieleniu tych dwóch obiegów. W kontekście pośredniego zasilania instalacji centralnego ogrzewania (c.o.), węzeł wymiennikowy jest niezbędny, ponieważ umożliwia efektywne zarządzanie temperaturą oraz ciśnieniem w systemie. Ten rodzaj węzła najczęściej wykorzystuje się w budynkach wielorodzinnych oraz obiektach przemysłowych, gdzie precyzyjne dostosowanie parametrów ciepła do aktualnych potrzeb jest kluczowe. Przykładem zastosowania węzła wymiennikowego może być sytuacja, gdy z sieci ciepłowniczej dostarczane są gorące nośniki energii, które następnie poprzez wymiennik ciepła oddają ciepło do wody krążącej w instalacji grzewczej budynku. Taki proces minimalizuje ryzyko przegrzania oraz pozwala na uzyskanie wyższej efektywności energetycznej, co jest zgodne z obowiązującymi standardami oraz dobrymi praktykami w dziedzinie inżynierii ciepłowniczej.

Pytanie 38

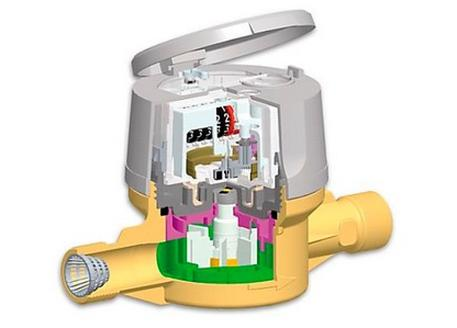

Który rodzaj wodomierza przedstawiono na ilustracji?

A. Zwężkowy.

B. Śrubowy.

C. Skrzydełkowy.

D. Sprzężony.

Wybór odpowiedzi "skrzydełkowy" jest jak najbardziej trafny. Wodomierze skrzydełkowe, znane również jako wodomierze z wirującym skrzydełkiem, są jednymi z najczęściej stosowanych urządzeń w systemach pomiaru przepływu wody. Ich działanie opiera się na zasadzie pomiaru prędkości przepływu wody za pomocą obracającego się skrzydełka, które jest napędzane strumieniem wody. W praktyce, wodomierze te charakteryzują się wysoką dokładnością i są powszechnie stosowane w instalacjach wodociągowych i przemysłowych, gdzie wymagane są precyzyjne pomiary. Zgodnie z normami ISO 4064, wodomierze skrzydełkowe klasyfikowane są na podstawie ich zastosowania i dokładności. Dodatkowo, dzięki prostocie konstrukcji, wodomierze te są łatwe w montażu oraz konserwacji, co czyni je popularnym wyborem w różnych aplikacjach. Warto również zwrócić uwagę na ich koszt-efektywność, co sprawia, że są preferowane w budownictwie mieszkaniowym oraz komercyjnym.

Pytanie 39

Jaką rolę odgrywają studzienki rewizyjne w systemie kanalizacyjnym?

A. Ograniczają zbyt duże spadki w kanałach

B. Pozwalają na bieżącą inspekcję kanałów

C. Usuwają nadmiar ścieków z rury

D. Chronią kanał przed uszkodzeniami mechanicznymi

Studzienki rewizyjne są kluczowymi elementami sieci kanalizacyjnej, ponieważ umożliwiają bieżącą kontrolę oraz inspekcję stanu kanałów. Dzięki nim można szybko zlokalizować i usunąć ewentualne zatory, co ma istotne znaczenie dla prawidłowego funkcjonowania całego systemu. Przykładowo, w przypadku wystąpienia awarii, studzienki rewizyjne pozwalają na łatwy dostęp do wnętrza kanałów, co znacząco przyspiesza proces naprawczy. Ponadto, regularne inspekcje studzienek mogą przyczynić się do wczesnego wykrywania problemów, takich jak korozja czy uszkodzenia mechaniczne, co jest kluczowe dla zachowania ciągłości działania sieci. Warto również dodać, że zgodnie z normami branżowymi, takie jak PN-EN 13598-1, projektowanie i rozmieszczenie studzienek rewizyjnych powinno być przemyślane i dostosowane do specyfiki terenu oraz przewidywanych obciążeń, co dodatkowo podnosi efektywność ich funkcji.

Pytanie 40

W jaki sposób należy przeprowadzić kontrolę wizualną instalacji sanitarnej przed jej uruchomieniem?

A. Sprawdzając jedynie zewnętrzny wygląd rur

B. Porównując długość rur z danymi w projekcie

C. Mierząc temperaturę wody w systemie

D. Sprawdzając połączenia, szczelność i zgodność z projektem

Kontrola wizualna instalacji sanitarnej przed jej uruchomieniem jest niezbędnym krokiem w procesie zapewnienia prawidłowego funkcjonowania systemu. Sprawdzanie połączeń, szczelności oraz zgodności z projektem jest kluczowe, ponieważ pozwala na wykrycie ewentualnych problemów, takich jak nieszczelności czy błędy montażowe, które mogłyby prowadzić do awarii lub uszkodzeń. W praktyce oznacza to, że instalator powinien dokładnie obejrzeć wszystkie połączenia, czy nie ma widocznych wycieków, i upewnić się, że każda część instalacji jest zgodna z projektem technicznym. Zgodność z projektem obejmuje zarówno użyte materiały, jak i ich umiejscowienie oraz sposób montażu. Taka kontrola jest fundamentem dobrych praktyk w branży instalacyjnej i jest zgodna z normami dotyczącymi bezpieczeństwa i jakości wykonania instalacji sanitarnych. Co więcej, wykonanie tego etapu z należytą starannością może znacząco zredukować ryzyko kosztownych napraw w przyszłości oraz zapewnić bezpieczeństwo użytkowania.
