Sieć jezdna w półskompensowanej wersji to sieć, w której naciąg liny nośnej
A. nie ma możliwości posiadania kotwienia centralnego
B. ma jedno wspólne urządzenie naprężające wraz z drutem jezdnym
Twoja odpowiedź
C. nie ma urządzenia do kompensacji zmiany temperatury
Poprawna odpowiedź
D. zawiera podwójne urządzenie naprężające w formie ciężarów
Niepoprawna odpowiedź. Wybór odpowiedzi, że półskompensowana sieć jezdna nie może posiadać kotwienia środkowego, jest oparty na błędnym założeniu dotyczącym konstrukcji sieci. Kotwienie środkowe jest często stosowane w różnych systemach jezdnych, aby zapewnić dodatkową stabilność i kontrolę nad naprężeniem liny nośnej. Nieprawidłowe podejście do tego tematu może wynikać z mylnej interpretacji funkcji kotwienia w kontekście sieci półskompensowanych. Kolejna niepoprawna odpowiedź, sugerująca, że sieć ta posiada podwójne urządzenie naprężające, również nie znajduje potwierdzenia w praktyce. Półskompensowane sieci jezdne charakteryzują się prostą konstrukcją, często ograniczającą się do jednego źródła naprężenia, co ułatwia ich eksploatację. Z kolei twierdzenie, że tego typu sieć posiada jedno wspólne urządzenie naprężające razem z drutem jezdnym, również nie jest zgodne z rzeczywistością, ponieważ w takiej konstrukcji zazwyczaj nie ma bezpośredniego połączenia między tymi elementami, co może prowadzić do nieprawidłowego rozumienia mechaniki układu. Warto zwrócić uwagę, że każdy z tych błędów myślowych prowadzi do nieprawidłowego wniosku o funkcjonalności i niezawodności półskompensowanej sieci jezdnej.
Pytanie 2
Przewód, którego odcinek przedstawiono na rysunku oznaczony jest
A. YDYp 3 x 2,5
Twoja odpowiedź
B. OMYp 3 x 2,5
C. OWY 3 x 2,5
D. YLY 3 x 2,5
Poprawna odpowiedź. Odpowiedź YDYp 3 x 2,5 jest prawidłowa, ponieważ przewód oznaczony jako YDYp to typ przewodu stosowanego powszechnie w instalacjach elektrycznych. Składa się z trzech żył o przekroju 2,5 mm², co jest wystarczające do zasilania odbiorników o średnim poborze mocy. Izolacja z polichlorku winylu (PVC) charakteryzuje się wysoką odpornością na działanie chemikaliów oraz wilgoci, co czyni ten przewód odpowiednim do zastosowań zarówno wewnętrznych, jak i zewnętrznych. Przewody YDYp są zgodne z normami PN-EN 50525 i PN-IEC 60228, co zapewnia ich bezpieczeństwo i niezawodność w użytkowaniu. W praktyce, przewody te często znajdują zastosowanie w budownictwie, gdzie są montowane w ścianach, podłogach oraz w różnych instalacjach elektrycznych, takich jak oświetlenie czy gniazdka. Użycie odpowiednich typów przewodów jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności energetycznej instalacji elektrycznych.
Pytanie 3
Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?
dla dwóch przewodów jezdnych 28×4×7×9,81
29,77 kN
dla liny L120 15×4×27×9,81
15,91 kN
dla liny L150 18×4×27×9,81
19,08 kN
A. Siła stykowa między pantografem a siecią jezdną.
B. Elastyczność statyczna sieci.
C. Odsuw przewodów jezdnych.
D. Siła naciągu w przewodach jezdnych i linach nośnych.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź "Siła naciągu w przewodach jezdnych i linach nośnych" jest prawidłowa, ponieważ wyniki pomiarów w tabeli bezpośrednio odnoszą się do analizy siły naciągu. Siła naciągu jest kluczowym parametrem w projektowaniu i eksploatacji sieci trakcyjnych, gdyż wpływa na stabilność przewodów jezdnych oraz ich zdolność do przewodzenia energii elektrycznej. W praktyce, odpowiednia siła naciągu pozwala na minimalizację drgań i wahań przewodów, co jest istotne dla zapewnienia ciągłości zasilania pojazdów szynowych. W standardach branżowych, takich jak normy IEC, określono wymagania dotyczące siły naciągu, które mają na celu zapewnienie efektywności oraz bezpieczeństwa systemów trakcyjnych. W przypadku nieprzestrzegania tych norm, mogą wystąpić problemy z zasilaniem, co może prowadzić do awarii operacyjnych. Dlatego zrozumienie siły naciągu i jej pomiarów jest kluczowe dla inżynierów zajmujących się projektowaniem oraz utrzymaniem infrastruktury kolejowej.
Pytanie 4
Który element instalacji elektrycznej przedstawiono na rysunku?
A. Trójfazowy wyłącznik nadmiarowy.
B. Trójfazowy wyłącznik różnicowoprądowy.
Poprawna odpowiedź
C. Jednofazowy wyłącznik nadmiarowy.
D. Jednofazowy wyłącznik nadmiarowo-różnicowy.
Twoja odpowiedź
Niepoprawna odpowiedź. Na zdjęciu nie ma zwykłego wyłącznika nadmiarowego, mimo że obudowa i dźwignia mogą na pierwszy rzut oka wyglądać podobnie. Wyłącznik nadmiarowy, nazywany też nadprądowym lub potocznie es-ką, rozłącza obwód przy przeciążeniu albo zwarciu. Ma zwykle oznaczenie charakterystyki typu B, C lub D oraz prąd znamionowy, na przykład B16 albo C20. W takim aparacie nie szukamy przycisku TEST, bo nie sprawdza on prądu różnicowego. Tutaj właśnie obecność przycisku TEST mocno podpowiada, że chodzi o wyłącznik różnicowoprądowy. Nie jest to też jednofazowy wyłącznik nadmiarowy, bo aparat ma wyraźnie więcej torów i jest szerszy, przygotowany do obsługi instalacji trójfazowej. Typowe jednofazowe zabezpieczenie nadprądowe zajmuje jeden moduł lub czasem dwa tory, jeżeli rozłącza L i N, ale nie ma czterech zacisków roboczych dla układu 3-fazowego. Równie myląca bywa odpowiedź z jednofazowym wyłącznikiem nadmiarowo-różnicowym, czyli RCBO. Takie urządzenie łączy ochronę nadprądową i różnicowoprądową, ale najczęściej spotyka się je jako aparat dla jednego obwodu jednofazowego. Na fotografii widać typowy czteropolowy RCD, bez funkcji zabezpieczenia nadprądowego. Z mojego doświadczenia uczniowie często patrzą tylko na dźwignię i liczbę modułów, a pomijają napisy na aparacie oraz przycisk testowy. A w branży elektrycznej to właśnie oznaczenia, schemat na obudowie i liczba torów są najpewniejszą wskazówką. Przy doborze trzeba pamiętać, że sam RCD należy zabezpieczyć wyłącznikiem nadprądowym lub bezpiecznikiem, bo różnicówka nie chroni instalacji przed zwarciem przewodów L-N czy L-L.
Pytanie 5
Zamiana uszkodzonego izolatora sekcyjnego wymaga użycia
A. wagonu pomiarowego
B. pociągu gospodarczego
C. wózka motorowego
D. pociągu sieciowego
Twoja odpowiedź
Poprawna odpowiedź. Pociąg sieciowy to specjalistyczny skład, który jest przeznaczony do prac związanych z utrzymaniem i naprawą infrastruktury kolejowej, w tym wymiany izolatorów sekcyjnych. Wymiana uszkodzonego izolatora wymaga nie tylko precyzyjnych działań, ale również odpowiedniego wyposażenia, które zapewnia bezpieczeństwo i efektywność pracy. Pociąg sieciowy jest zazwyczaj wyposażony w narzędzia i urządzenia niezbędne do takich operacji, w tym podnośniki, które umożliwiają dostęp do izolatorów umieszczonych na wysokich słupach trakcyjnych. W praktyce, pociąg sieciowy może być użyty w różnych warunkach atmosferycznych, co czyni go idealnym rozwiązaniem do pracy w terenie. To podejście jest zgodne z najlepszymi praktykami branżowymi, gdzie bezpieczeństwo i efektywność operacyjna są kluczowe. Użycie pociągu sieciowego w takich operacjach zapewnia również minimalizację zakłóceń w ruchu pociągów, co jest istotnym aspektem zarządzania infrastrukturą kolejową.
Pytanie 6

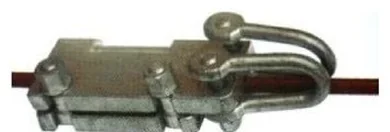

Przedstawiony na rysunku element stosowany jest do
A. ściągania powłok izolacyjnych z kabli.
B. formowania żył sektorowych na okrągło.
C. napinania przewodów jezdnych Djp.
Poprawna odpowiedź
D. cięcia przewodu jezdnego Djp.
Twoja odpowiedź
Niepoprawna odpowiedź. Wybór nieprawidłowej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji poszczególnych elementów używanych w instalacjach elektrycznych. Odpowiedzi dotyczące cięcia przewodów jezdnych, ściągania powłok izolacyjnych lub formowania żył sektorowych na okrągło są zupełnie nieadekwatne do funkcji, jaką pełni napinacz przewodów. Cięcie przewodu jezdnego Djp wymaga narzędzi o specyficznej konstrukcji, które są dedykowane do tego zadania i nie mają nic wspólnego z napinaniem. Sytuacja jest podobna w przypadku ściągania powłok izolacyjnych - wykorzystanie napinacza do tego celu byłoby niewłaściwe i mogłoby prowadzić do uszkodzenia zarówno narzędzia, jak i samego przewodu. Formowanie żył sektorowych na okrągło także nie może być realizowane przy użyciu napinacza, ponieważ są to operacje wymagające precyzyjnych narzędzi i technik, które są niezależne od napinania przewodów. Typowe błędy myślowe prowadzące do takich wniosków obejmują nieznajomość podstawowych zasad dotyczących konstrukcji i funkcji narzędzi używanych w elektryce, co z kolei może prowadzić do poważnych błędów w aplikacjach praktycznych. Kluczowe jest zrozumienie, że każdy element instalacji elektrycznej ma swoje konkretne zastosowanie i nie można ich stosować zamiennie bez ryzyka wystąpienia awarii lub niebezpieczeństwa. Dlatego wiedza na temat właściwego zastosowania narzędzi i elementów instalacyjnych jest niezbędna dla bezpieczeństwa i efektywności pracy w branży elektroenergetycznej.
Pytanie 7
Na ilustracji przedstawiono wkładkę topikową ogólnego zastosowania
A. szybką o prądzie znamionowym 350 A
Poprawna odpowiedź
B. zwłoczną o prądzie znamionowym 100 kA
C. szybką o prądzie znamionowym 100 kA
D. zwłoczną o prądzie znamionowym 350 A
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Wkładki topikowe pełnozakresowe są kluczowymi elementami w systemach zabezpieczeń elektrycznych, a ich wybór powinien być dokładnie przemyślany. Poprawna odpowiedź, czyli wkładka szybka o prądzie znamionowym 350 A, odzwierciedla istotne parametry użytkowe. Wkładki szybkie charakteryzują się tym, że reagują na przeciążenia prądowe w krótkim czasie, co jest kluczowe w zastosowaniach, gdzie wymagana jest wysoka ochrona przed uszkodzeniami. Przykładowo, w systemach rozdziału energii, takich jak szafy rozdzielcze, użycie wkładek szybkich zapewnia natychmiastowe odcięcie zasilania w przypadku zwarcia, co minimalizuje ryzyko uszkodzenia urządzeń i przewodów. Standardy, takie jak IEC 60269, definiują klasyfikacje wkładek topikowych, a ich zastosowanie zgodnie z tymi normami gwarantuje optymalne bezpieczeństwo i efektywność systemu elektrycznego. W praktyce, wkładki o prądzie znamionowym 350 A są powszechnie stosowane w instalacjach przemysłowych, zapewniając nie tylko ochronę, ale także zwiększoną niezawodność operacyjną.
Pytanie 8
Jak wykonuje się naciąg przewodów wzmacniających?
A. na podstawie pomiaru zwisu w co najmniej trzech punktach odcinka naprężania
Poprawna odpowiedź
B. dynamometrem na słupach kotwowych oraz jednym przelotowym
C. pantografem pomiarowym zamontowanym na pociągu sieciowym
D. metodą mostkową przy użyciu tensometrów umieszczonych w naprężaczach
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź dotycząca pomiaru zwisu w co najmniej trzech miejscach odcinka naprężania jest poprawna, ponieważ jest to standardowa procedura stosowana w praktyce inżynieryjnej do naciągu przewodów wzmacniających. Pomiar zwisu jest kluczowy, ponieważ pozwala na określenie rzeczywistego stanu naprężenia przewodów, co wpływa bezpośrednio na ich pracę i bezpieczeństwo konstrukcji. W trakcie wykonywania pomiarów, istotne jest, aby korzystać z co najmniej trzech punktów, co umożliwia uzyskanie dokładnych danych i ewentualne skorygowanie naciągu. Przy pomiarach zwisów wykorzystuje się specjalistyczne narzędzia, takie jak suwmiarki czy teodolity, co zapewnia wysoką precyzję. W praktyce, pomiar zwisów jest często stosowany w infrastrukturze kolejowej oraz napowietrznych liniach energetycznych, gdzie właściwy naciąg przewodów ma kluczowe znaczenie dla ich funkcjonowania. Warto również zaznaczyć, że zgodnie z normami branżowymi, regularne kontrole naciągu są zalecane, aby zapewnić trwałość i niezawodność instalacji.
Pytanie 9
Kiedy sieć trakcyjna jest prowadzona pod mostami bez potrzeby jej zawieszania, jakie dodatkowe elementy mogą być użyte
A. odbojnice
Poprawna odpowiedź
B. wysięgniki
C. cięgna
D. ramiona odciągowe
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odbojnice stosowane w sieciach trakcyjnych pełnią kluczową rolę w zapewnieniu bezpieczeństwa oraz stabilności konstrukcji pod wiaduktami, gdzie nie ma konieczności podwieszania sieci trakcyjnej. Ich głównym zadaniem jest absorpcja energii uderzeń i ochrona infrastruktury oraz pojazdów przed ewentualnymi uszkodzeniami. Przykładowo, w przypadku ruchu pociągów o dużych prędkościach, zastosowanie odbojnic minimalizuje ryzyko uszkodzenia sieci trakcyjnej przez przejeżdżające pojazdy, co jest zgodne z normami bezpieczeństwa kolejowego. W praktyce, odbojnice mogą być instalowane na końcach stacji czy w miejscach, gdzie istnieje ryzyko kolizji z innymi obiektami, na przykład w rejonach skrzyżowań z drogami. Dobrze zaprojektowane odbojnice, zgodne z wytycznymi branżowymi, nie tylko zwiększają bezpieczeństwo, ale także wydłużają żywotność sieci trakcyjnej, co jest ekonomicznie uzasadnione w dłuższej perspektywie czasowej.
Pytanie 10
Na rysunku zaznaczono strzałką
A. skrzynkę bezpiecznikową urządzeń elektrycznych rozjazdu.
B. zestaw transformatorów separacyjnych elektrycznego ogrzewania rozjazdu.
Poprawna odpowiedź
C. napęd pomocniczy zwrotnicy.
D. system wspomagania układu napędowego iglicy.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Zestaw transformatorów separacyjnych elektrycznego ogrzewania rozjazdu jest kluczowym elementem systemu ogrzewania torów kolejowych, który zapobiega ich zamarzaniu i zapewnia bezpieczeństwo ruchu pociągów w trudnych warunkach zimowych. Strzałka na zdjęciu wskazuje na urządzenie, które pełni funkcję skrzynki elektrycznej, a z tego względu możemy wnioskować, że to właśnie transformator odpowiada za separację napięcia, co jest niezbędne do prawidłowego działania elementów grzewczych. W praktyce, takie transformatory muszą spełniać rygorystyczne normy bezpieczeństwa, aby zapobiec porażeniom elektrycznym, a jednocześnie zapewniać efektywne ogrzewanie. Warto zauważyć, że stosowanie transformatorów separacyjnych w systemach ogrzewania rozjazdów jest zgodne z normami międzynarodowymi, które regulują kwestie bezpieczeństwa w instalacjach elektrycznych. Dobrą praktyką jest regularne konserwowanie tych urządzeń oraz monitorowanie ich stanu technicznego, aby zapewnić nieprzerwaną funkcjonalność w okresach niskich temperatur, co przekłada się na niezawodność transportu kolejowego.
Pytanie 11
Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?
A. 10, 20, 30 i 40
B. L152–1 i L153-1
C. 101 i 102
Poprawna odpowiedź
D. T150-1 i T 155-1
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź 101 i 102 jest prawidłowa, ponieważ odłączniki te służą do realizacji połączenia sąsiednich odcinków zasilania w sieci trakcyjnej, przy podstacji. Te urządzenia są kluczowe dla zapewnienia ciągłości zasilania oraz umożliwiają izolację odcinków sieci podczas prac serwisowych lub w sytuacjach awaryjnych. Użycie odłączników w tym kontekście jest zgodne z normami bezpieczeństwa, które wymagają jasnego oddzielania sekcji zasilających, co z kolei minimalizuje ryzyko awarii oraz zwiększa bezpieczeństwo personelu utrzymania. W praktyce, odłączniki 101 i 102 są często wykorzystywane w systemach trakcyjnych, gdzie konieczne jest szybkie i efektywne reagowanie na zmiany w obciążeniu lub w sytuacjach awaryjnych. Dodatkowo, ich zastosowanie jest częścią ogólnych procedur operacyjnych, które zapewniają niezawodne i bezpieczne funkcjonowanie systemów transportu kolejowego, w tym zapewnienie stabilności i ciągłości dostaw energii elektrycznej do pojazdów szynowych.
Pytanie 12
Wskaźnik przedstawiony na rysunku odnoszący się do prawego skrajnego toru i kierunku jazdy na wprost informuje o tym, że
A. należy opuścić pantograf.
B. nie można przekraczać tego wskaźnika elektrycznym pojazdem trakcyjnym.
Poprawna odpowiedź
C. należy podnieść pantograf.
D. wystąpi chwilowy zanik napięcia przy jeździe na tor boczny.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Poprawna odpowiedź odnosi się do istotnej zasady bezpieczeństwa obowiązującej w ruchu kolejowym, która polega na zakazie przekraczania wskaźnika przedstawionego na rysunku przez elektryczne pojazdy trakcyjne. Wskaźnik ten jest sygnałem, że maszynista powinien zatrzymać pojazd na tyle daleko, aby uniknąć wjazdu na tor, na którym mogą występować niebezpieczne warunki. Przykładowo, w sytuacji, gdy na torze znajduje się inny pojazd, lub gdy występują prace serwisowe, przestrzeganie tego zakazu jest kluczowe dla zapewnienia bezpieczeństwa zarówno pasażerów, jak i personelu kolejowego. Zgodnie z normami obowiązującymi w branży kolejowej, takie wskaźniki są częścią systemu sygnalizacji, który ma na celu zminimalizowanie ryzyka kolizji i poprawienie organizacji ruchu. Wiedza o tym, kiedy należy się zatrzymać, jest niezbędna dla każdego maszynisty, a ignorowanie tych wskaźników może prowadzić do poważnych incydentów, co podkreśla znaczenie przestrzegania takich zasad w praktyce operacyjnej.
Pytanie 13
Na rysunku przedstawiono
A. nożyce do cięcia drutu jezdnego.
B. giętarkę przewodów jezdnych.
Poprawna odpowiedź
C. zgrzewarkę przewodów miedzianych.
D. hydrauliczną prostownicę djp.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Giętarka przewodów jezdnych to urządzenie, które umożliwia precyzyjne formowanie przewodów z metalu lub innych materiałów. W przypadku widocznego na zdjęciu urządzenia, charakterystyczne cechy, takie jak mechanizm gięcia oraz regulowany ogranicznik kąta, wskazują na jego funkcję. Giętarki są kluczowe w wielu branżach, w tym w motoryzacji oraz budownictwie, gdzie wymagane jest dostosowanie przewodów do określonych kształtów. Przykładem zastosowania giętarek jest produkcja instalacji elektrycznych w pojazdach, gdzie przewody muszą być formowane tak, aby pasowały do skomplikowanych przestrzeni. Warto również zaznaczyć, że giętarki są zgodne z europejskimi normami bezpieczeństwa oraz jakości, co gwarantuje ich niezawodność i trwałość. Wiedza na temat rozpoznawania i korzystania z takich urządzeń jest niezbędna dla specjalistów zajmujących się pracami instalacyjnymi oraz produkcyjnymi, a ich umiejętne zastosowanie przekłada się na efektywność oraz jakość wykonywanych prac.
Pytanie 14
Dwie liny nośne podwieszenia sieci jezdnej przedstawione na rysunku, służą do
A. poprawy parametrów elektrycznych.
Poprawna odpowiedź
B. usztywnienia słupa krzyżowego.
C. usztywnienia słupa przelotowego.
D. poprawy parametrów programowania.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Dwie liny nośne podwieszenia sieci jezdnej są kluczowymi elementami w systemach trakcyjnych, ponieważ ich głównym zadaniem jest poprawa parametrów elektrycznych. Utrzymywanie odpowiedniego napięcia przewodów jezdnych jest niezbędne dla zapewnienia efektywnego przesyłu energii elektrycznej do pojazdów trakcyjnych. Stabilność linii jezdnych gwarantuje optymalną pracę układów zasilających, a także minimalizuje ryzyko awarii. W praktyce, odpowiednie napięcie wpływa na wydajność silników elektrycznych oraz ich zachowanie w czasie eksploatacji, co ma istotne znaczenie dla bezpieczeństwa i komfortu podróży. W branży transportu kolejowego oraz tramwajowego obowiązują określone normy techniczne, które regulują wymagania dotyczące parametrów elektrycznych sieci, takie jak normy EN 50119 czy PN-EN 50163, które jasno określają wartości napięcia oraz tolerancje. Utrzymanie tych standardów jest kluczowe dla prawidłowego funkcjonowania transportu szynowego oraz dla zapewnienia bezpieczeństwa pasażerów.
Pytanie 15
Aby zidentyfikować obiekty o wyższej temperaturze w działającej rozdzielnicy, jakie urządzenie powinno wykorzystać własne potrzeby podstacji trakcyjnej?
A. amperomierz cęgowy
B. termometr oporowy
C. woltomierz z termoparą
D. kamerę termowizyjną
Poprawna odpowiedź
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Zastosowanie kamery termowizyjnej do lokalizacji elementów o podwyższonej temperaturze w pracującej rozdzielnicy trakcyjnej jest uzasadnione z kilku powodów. Kamery termowizyjne umożliwiają bezdotykowe monitorowanie temperatury, co jest kluczowe w kontekście bezpieczeństwa i niezawodności infrastruktury elektroenergetycznej. Dzięki detekcji podczerwieni, urządzenia te mogą szybko identyfikować miejsca, gdzie występuje nadmierne nagrzewanie, co może być wczesnym sygnałem potencjalnych awarii, takich jak przegrzanie połączeń elektrycznych czy uszkodzenia izolacji. Przykładowo, podczas rutynowej inspekcji rozdzielnicy, operator może za pomocą kamery termograficznej wykryć punkt, który przekracza dopuszczalne normy temperatury, co pozwala na podjęcie działań prewencyjnych, zanim dojdzie do poważniejszej awarii. W branży elektroenergetycznej standardy, takie jak IEC 62446, podkreślają konieczność monitorowania stanu technicznego instalacji, a kamery termowizyjne stają się istotnym narzędziem w tym procesie, umożliwiając skuteczne zarządzanie ryzykiem i zwiększając bezpieczeństwo operacyjne.
Pytanie 16

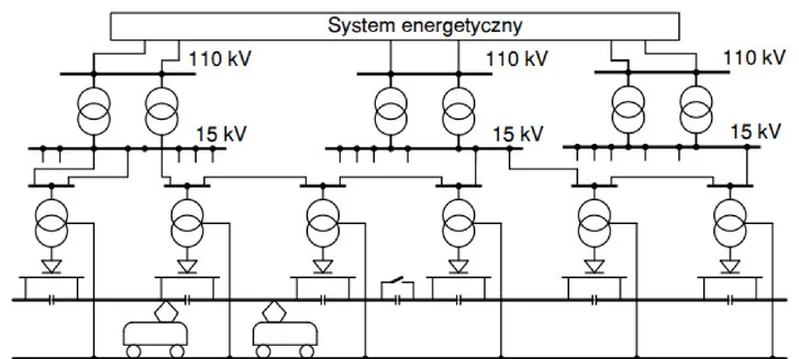

Na rysunku przedstawiono schemat zasilania podstacji trakcyjnej
A. 3 kV AC
B. 15 kV 16 2/3 Hz AC
C. 25 kV 50 Hz
D. 3 kV DC
Poprawna odpowiedź
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Poprawna odpowiedź to 3 kV DC, co jest standardem zasilania podstacji trakcyjnych w Polsce. W systemie kolejowym napięcie stałe 3 kV DC jest powszechnie stosowane ze względu na swoje liczne zalety. Przede wszystkim, zasilanie prądem stałym pozwala na efektywniejsze sterowanie silnikami elektrycznymi w pojazdach szynowych, co przekłada się na lepsze osiągi i mniejsze zużycie energii. Systemy 3 kV DC są również bardziej stabilne pod względem spadków napięcia oraz mają niższe straty energii na przesyle w porównaniu do systemów prądu zmiennego. Warto zauważyć, że w praktyce, wiele linii kolejowych w Polsce oraz w innych krajach europejskich zbudowano z wykorzystaniem tego standardu, co jest zgodne z wytycznymi Międzynarodowego Związku Kolei (UIC). Dodatkowo, w kontekście modernizacji transportu kolejowego, zasilanie 3 kV DC umożliwia łatwiejszą integrację z systemami tramwajowymi i metra, które również często korzystają z tego napięcia.
Pytanie 17

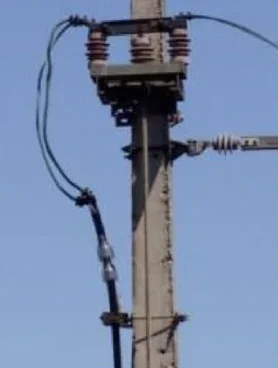

Widoczny na rysunku łącznik to
A. odłącznik kabla powrotnego.
B. wyłącznik małoolejowy.
C. odłącznik kabla zasilacza.
Poprawna odpowiedź
D. wyłącznik szybki.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Widoczny na rysunku element to odłącznik kabla zasilacza, który ma kluczowe znaczenie w systemach elektrycznych. Jego głównym zadaniem jest zapewnienie bezpiecznego odłączenia zasilania przed przystąpieniem do wszelkich prac serwisowych. W kontekście norm bezpieczeństwa, takich jak PN-EN 60204-1, istotne jest, aby elementy takie jak odłączniki były łatwo dostępne i wyraźnie oznaczone, co zapewnia szybkie i skuteczne odcięcie zasilania w sytuacjach awaryjnych. Przykładem zastosowania odłącznika może być instalacja przemysłowa, gdzie niezbędne jest odłączenie zasilania w przypadku konserwacji maszyn. Dzięki temu można uniknąć niebezpiecznych sytuacji związanych z porażeniem prądem. Warto również zauważyć, że odłącznik nie pełni funkcji wyłącznika małoolejowego, który jest stosowany w specyficznych zastosowaniach wymagających tłumienia łuku elektrycznego. Podsumowując, poprawna identyfikacja tego elementu jest kluczowa dla zapewnienia efektywności i bezpieczeństwa w instalacjach elektrycznych.
Pytanie 18

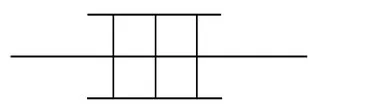

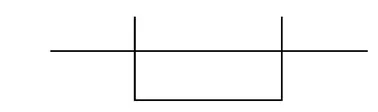

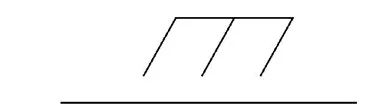

Symbol łącznika dwubiegunowego przedstawiono na rysunku
C.
D.
Poprawna odpowiedź
A.
B.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź D jest poprawna, ponieważ symbol łącznika dwubiegunowego, przedstawiony na dołączonym obrazie, dokładnie odzwierciedla standardowe normy rysunku elektrotechnicznego. W symbolice elektrycznej łącznik dwubiegunowy jest wykorzystywany do otwierania i zamykania obwodów zasilających, co jest kluczowe w projektowaniu układów elektrycznych. Symbol ten charakteryzuje się dwiema równoległymi liniami, które wskazują na dwa bieguny, z dodatkowym elementem, takim jak koło, które oznacza możliwość przełączania. Przykładem zastosowania łącznika dwubiegunowego może być system oświetlenia, w którym możliwe jest włączanie i wyłączanie obwodu z dwóch różnych miejsc. Tego rodzaju łączniki są również stosowane w urządzeniach, które wymagają separacji obwodów neutralnych i fazowych. W praktyce, zgodnie z normami IEC 60617, stosowanie poprawnych symboli elektrycznych jest niezbędne dla zapewnienia bezpieczeństwa i zrozumienia schematów przez wszystkich użytkowników.
Pytanie 19
Czym jest pantograf w kontekście sieci trakcyjnych?
A. Rodzajem izolatora stosowanego w sieciach
B. Urządzeniem do pobierania prądu z przewodu jezdnego
Poprawna odpowiedź
C. Systemem sterowania ruchem pociągów
D. Urządzeniem do podtrzymywania przewodów
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Pantograf to kluczowy element w systemach trakcji elektrycznej, odpowiedzialny za pobór prądu z przewodów jezdnych do pojazdów szynowych takich jak pociągi czy tramwaje. Jego konstrukcja pozwala na utrzymywanie stałego kontaktu z przewodem zasilającym, nawet przy dużych prędkościach i w różnych warunkach atmosferycznych. Pantograf składa się z ramy, która dzięki sprężynom i siłownikom może się podnosić i opuszczać. Na jego szczycie znajduje się głowica ze specjalnymi ślizgaczami, które stykają się z przewodem. Dzięki temu pojazd może bez przerwy korzystać z energii elektrycznej, co jest niezbędne do jego napędu. Pantografy muszą być odpowiednio konserwowane i dostosowane do specyfikacji sieci trakcyjnej, aby zapewnić niezawodność i bezpieczeństwo. Są one projektowane zgodnie z normami międzynarodowymi, takimi jak EN 50206-1, aby sprostać wymaganiom nowoczesnej kolei. Dodatkowo, nowoczesne systemy pantografowe są wyposażone w czujniki monitorujące ich pracę, co pozwala na szybką diagnostykę i minimalizację ryzyka awarii.
Pytanie 20

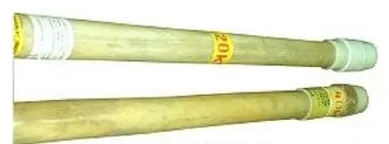

Na rysunku przedstawiono
A. przenośne uziemiacze.
B. uniwersalne drążki izolacyjne.
Poprawna odpowiedź
C. neonowe wskaźniki napięcia.
D. chwytaki manewrowe.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Uniwersalne drążki izolacyjne to specjalistyczne narzędzia używane w energetyce do obsługi urządzeń elektrycznych pod napięciem. Wyróżniają się one długą długością oraz izolacyjnymi uchwytami, które zapewniają bezpieczeństwo operatora podczas pracy z instalacjami elektrycznymi. Zastosowanie drążków izolacyjnych jest kluczowe w pracy ekip energetycznych, szczególnie podczas manewrowania w trudnodostępnych miejscach. Dzięki ich wykorzystaniu pracownicy mogą utrzymać bezpieczny dystans od źródła napięcia, co minimalizuje ryzyko porażenia prądem. Standardy takie jak PN-EN 61230:2010 definiują wymagania dotyczące takich narzędzi, co potwierdza ich niezbędność w codziennej pracy z instalacjami pod napięciem. W praktyce drążki te są często używane do przełączania rozłączników, dotykania elementów instalacji, a nawet do wprowadzania lub wyprowadzania prądu w kontrolowanych warunkach. Zrozumienie ich zastosowania i funkcji jest kluczowe dla każdego pracownika branży elektroenergetycznej.
Pytanie 21

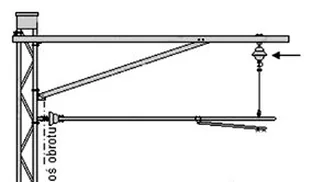

Wskazany strzałką element zawieszenia sieci jezdnej, to izolator
A. odciągu.
B. Dwysięgu pomocniczego.
C. podwieszeniowy.
Poprawna odpowiedź
D. ukośnika.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Izolator podwieszeniowy jest kluczowym elementem w systemach zawieszenia sieci jezdnych, takich jak te używane w tramwajach czy trolejbusach. Jego zadaniem jest nie tylko izolowanie elektryczne przewodów trakcyjnych, ale także zapewnienie ich stabilności mechanicznej. Dzięki właściwej konstrukcji, izolator podwieszeniowy minimalizuje ryzyko przewodzenia napięcia na elementy nośne, co jest istotne dla bezpieczeństwa całego systemu. W praktyce oznacza to, że w przypadku awarii lub uszkodzenia przewodów, napięcie nie zostanie przekazane na konstrukcje, co zmniejsza ryzyko porażenia prądem. Dobrze zaprojektowane izolatory podwieszeniowe są zgodne z normami branżowymi, takimi jak PN-EN 50119, które określają wymagania dotyczące materiałów oraz konstrukcji elementów sieci trakcyjnych. Dzięki temu zapewniają one niezawodność działania przez wiele lat, co jest kluczowe w intensywnie eksploatowanych systemach transportu publicznego.
Pytanie 22
Jakie numery przydzielono odłącznikom przewodów zasilających w podstacji trakcyjnej toru głównego nieparzystego, znajdującego się po stronie wjazdowej i wyjazdowej ze stacji?
A. 20, 40
B. 101, 102, 107
C. 3, 7, 17, 101
D. 10, 30
Poprawna odpowiedź
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź 10, 30 jest poprawna, ponieważ odłączniki kabli zasilaczy podstacji trakcyjnej toru zasadniczego nieparzystego są standardowo oznaczane tymi numerami zgodnie z krajowymi i międzynarodowymi normami dotyczącymi infrastruktury kolejowej. Odłączniki te są kluczowymi elementami w systemie zasilania, umożliwiającymi bezpieczne wyłączenie zasilania w przypadku awarii lub konserwacji. Zastosowanie odłączników oznaczonych numerami 10 i 30 jest powszechne w projektach modernizacji stacji oraz budowy nowych odcinków linii kolejowych. Przykładem ich praktycznego zastosowania może być sytuacja, gdy konieczne jest przeprowadzenie prac konserwacyjnych w okolicy stacji. Wówczas personel techniczny może szybko zidentyfikować odpowiednie odłączniki poprzez ich numery, co przyspiesza proces odłączenia zasilania i zwiększa bezpieczeństwo pracowników. Dobrą praktyką jest, aby wszyscy pracownicy obsługujący stacje kolejowe byli odpowiednio przeszkoleni w zakresie w identyfikacji i obsługi tych elementów, co przyczynia się do zachowania wysokich standardów bezpieczeństwa i efektywności operacyjnej.
Pytanie 23
Kabiny sekcyjne szlakowe
A. łączą sekcyjne kabiny zasilające linie, które łączą się w danym węźle
B. usytuowane są w bliskim sąsiedztwie środka odcinka pomiędzy podstacjami na liniach dwutorowych
Poprawna odpowiedź
C. łączą kilka podstacji trakcyjnych, zasilających linie, które spotykają się w tym węźle
D. domykają poprzecznie jednostronnie zasilany końcowy odcinek dwutorowej linii kolejowej
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Szlakowe kabiny sekcyjne są kluczowym elementem infrastruktury kolejowej, znajdującym się w pobliżu środka odcinka między podstacjami na liniach dwutorowych. Ich zasadniczą funkcją jest zapewnienie ciągłości zasilania elektrycznego dla trakcji kolejowej poprzez optymalizację rozdziału energii elektrycznej. Dzięki umiejscowieniu kabin w centralnej części odcinka, możliwe jest efektywne zarządzanie i monitorowanie zasilania, co jest szczególnie istotne w przypadku dłuższych tras kolejowych. Kabiny szlakowe są zaprojektowane zgodnie z obowiązującymi normami i standardami, co zapewnia ich niezawodność oraz bezpieczeństwo operacyjne. Przykładowo, w zastosowaniach praktycznych, kabiny te są wykorzystywane do obsługi elektrycznych zespołów trakcyjnych, co pozwala na dynamiczne dostosowywanie poziomu zasilania w zależności od aktualnych potrzeb oraz obciążeń linii. Właściwe lokalizowanie kabin sekcyjnych jest również istotne dla minimalizacji strat energii oraz dla utrzymania stabilności napięcia, co jest kluczowe dla efektywności operacyjnej całego systemu kolejowego.
Pytanie 24
Podczas montażu sieci zasilających, co należy zrobić w przypadku wykrycia uszkodzonego izolatora?
A. Natychmiast go wymienić
Poprawna odpowiedź
B. Wzmocnić go dodatkowym wspornikiem
C. Oznaczyć go kolorową taśmą
D. Zrezygnować z jego montażu
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: W przypadku wykrycia uszkodzonego izolatora podczas montażu sieci zasilających, najlepszym podejściem jest natychmiastowa jego wymiana. Dlaczego? Przede wszystkim, izolatory są kluczowe dla bezpieczeństwa i wydajności sieci elektrycznych. Ich zadaniem jest zapobieganie przepływowi prądu elektrycznego do niepożądanych części systemu, co mogłoby prowadzić do zwarć, pożarów czy porażenia prądem. Uszkodzony izolator nie spełnia swojej funkcji, co stanowi bezpośrednie zagrożenie dla bezpieczeństwa zarówno pracowników obsługujących sieć, jak i użytkowników końcowych. Wymiana wadliwego komponentu na nowy gwarantuje, że system będzie działał zgodnie z normami bezpieczeństwa oraz że nie dojdzie do awarii w przyszłości. Standardy branżowe zawsze podkreślają znaczenie stosowania komponentów wolnych od wad, aby zapewnić niezawodność i trwałość całego systemu. Uszkodzony izolator to ryzyko, którego nie można zignorować, dlatego natychmiastowa wymiana jest jedynym rozsądnym działaniem w tej sytuacji.
Pytanie 25
Jaki jest minimalny dozwolony przekrój aluminiowego przewodu PEN w instalacji elektrycznej z układem TN-C?
A. 16 mm2
Poprawna odpowiedź
B. 2,5 mm2
C. 1,5 mm2
D. 10 mm2
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Minimalny przekrój aluminiowego przewodu PEN w instalacji TN-C to 16 mm². To jest zgodne z wymogami Polskich Norm, które mówią, jak powinny wyglądać instalacje elektryczne. Przewód PEN pełni zarówno rolę neutralną, jak i ochronną, dlatego ważne jest, żeby mógł dobrze przenosić prądy robocze i awaryjne. Jak jest za mały, to może się przegrzewać, a to zwiększa ryzyko pożaru i uszkodzeń. W praktyce, odpowiedni przekrój to podstawa, żeby wszystko działało bezpiecznie. Na przykład w zakładach przemysłowych musimy dostosować przewody PEN do prądów, które tam mogą wystąpić. Dzięki temu nasza instalacja będzie miała dłuższą żywotność i mniejsze ryzyko awarii. W krytycznych sytuacjach, jak zwarcia, odpowiedni przekrój przewodu PEN jest mega ważny dla szybkiej reakcji zabezpieczeń, co chroni ludzi i mienie.
Pytanie 26
Na rysunku przedstawiono widok poprzeczny kabla
A. gazowego.
B. ekranowanego.
C. rdzeniowego.
Poprawna odpowiedź
D. olejowego.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź "rdzeniowego" jest prawidłowa, ponieważ na rysunku widać centralny rdzeń otoczony przewodami, co jest charakterystyczne dla kabli rdzeniowych. Kable rdzeniowe są powszechnie stosowane w różnych aplikacjach, od telekomunikacji po zasilanie elektryczne, ze względu na ich elastyczność i zdolność do przenoszenia dużych ilości energii. W praktyce, takie kable są często używane w instalacjach, gdzie przestrzeń jest ograniczona, a elastyczność jest kluczowa, na przykład w biurach lub w pojazdach. Ponadto, zgodnie z normami IEC, kable rdzeniowe zapewniają lepszą ochronę przed interferencjami elektromagnetycznymi w porównaniu do innych typów kabli, co zwiększa ich niezawodność w zastosowaniach przemysłowych i komercyjnych. Warto również zauważyć, że kable rdzeniowe można łatwo dostosować do specyficznych wymagań projektowych, co czyni je wszechstronnym rozwiązaniem w inżynierii elektrycznej.
Pytanie 27
Przedstawiona na rysunku wkładka bezpiecznikowa jest przeznaczona na prąd znamionowy do wysokości
A. 115 kA
B. 10 A
Poprawna odpowiedź
C. 500 V
D. 16 A
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Wkładki bezpiecznikowe są kluczowymi elementami zabezpieczeń w instalacjach elektrycznych, a ich właściwy wybór ma istotne znaczenie dla bezpieczeństwa i niezawodności systemu. Odpowiedź '10 A' jest poprawna, ponieważ na zdjęciu znajduje się wkładka oznaczona dokładnie tym symbolem, co wskazuje na jej dopuszczalny prąd znamionowy. W praktyce, dobór wkładki o odpowiednim prądzie znamionowym jest niezbędny, aby chronić obwody przed przeciążeniem i zwarciem. Wkładki te są projektowane zgodnie z normami IEC 60269, które definiują zasady dotyczące ich konstrukcji i parametrów. W przypadku zastosowania wkładki o zbyt wysokim prądzie znamionowym, istnieje ryzyko uszkodzenia przewodów i urządzeń zasilających, co może prowadzić do pożaru. Stosowanie wkładek bezpiecznikowych z odpowiednimi oznaczeniami jest praktyką powszechnie akceptowaną w branży elektrycznej, co zapewnia bezpieczeństwo użytkowników oraz integralność systemu elektrycznego.
Pytanie 28
Wskaż na podstawie tabeli prąd znamionowy możliwy do przesłania przewodem elektrycznym YDY o przekroju 16 mm2 bez jego uszkodzenia, przy instalacji elektrycznej prowadzonej w powietrzu.
Przekrój znamionowy mm²
Obciążalność prądowa długotrwała [A]
kabel ułożony w ziemi
kabel prowadzony w powietrzu
Cu
Al
Cu
Al
1
22
--
15
--
1,5
28
--
19
--
2,5
37
29
27
21
4
50
38
33
28
6
61
48
46
36
10
82
65
62
49
16
110
85
84
66
25
145
110
110
87
35
175
135
136
107
50
210
165
170
134
70
260
205
209
165
95
305
240
253
199
120
355
275
289
228
150
405
315
325
265
185
455
355
382
302
240
535
415
448
354
300
605
470
515
407
400
715
550
615
485
A. 289 A
B. 84 A
Poprawna odpowiedź
C. 136 A
D. 165 A
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź 84 A jest poprawna, ponieważ prąd znamionowy przewodu YDY o przekroju 16 mm², wykonanego z miedzi i prowadzonym w powietrzu, zgodnie z obowiązującymi normami oraz tabelami dobrą praktyką w branży elektrycznej wynosi 84 A. Przesyłanie wyższego prądu mogłoby prowadzić do przegrzania przewodu, co w konsekwencji grozi uszkodzeniem izolacji oraz może stwarzać ryzyko pożaru. W praktyce oznacza to, że dla instalacji elektrycznych, które wymagają wysokiej niezawodności, należy zawsze przestrzegać podanych wartości znamionowych. Warto pamiętać, że przewody powinny być dobrane nie tylko ze względów na obciążalność, ale również na warunki ich ułożenia, np. w powietrzu, co wpływa na ich chłodzenie. Dodatkowo, regularne kontrole instalacji elektrycznych oraz odpowiednie zabezpieczenia, jak wyłączniki nadprądowe, są niezbędne do zapewnienia długotrwałej i bezpiecznej pracy systemu elektrycznego.
Pytanie 29
Który z wymienionych przyrządów pozwala na bezpośrednie ustalenie braku ciągłości przewodu ochronnego?
A. Amperomierz cęgowy
B. Omomierz
Poprawna odpowiedź
C. Wskaźnik neonowy
D. Woltomierz
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Omomierz jest przyrządem pomiarowym, który służy do bezpośredniego pomiaru oporu elektrycznego. W kontekście przewodów ochronnych, jego zastosowanie jest kluczowe w wykrywaniu ewentualnych przerw w ciągłości tych przewodów. Zgodnie z normą PN-EN 61557-4, badania ciągłości przewodów ochronnych są konieczne dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Omomierz pozwala na pomiar wartości oporu, co w przypadku przewodu ochronnego powinno wykazywać wartość bliską zeru, co jest oznaką braku przerwy. Przykładowo, w instalacjach przemysłowych, omomierz jest używany do testowania ochrony przed porażeniem elektrycznym poprzez ocenę stanu uziemienia oraz ciągłości przewodów ochronnych. Dzięki temu można zidentyfikować uszkodzenia, które mogłyby prowadzić do poważnych zagrożeń dla osób i urządzeń. Prawidłowe użycie omomierza jest fundamentalnym elementem w rutynowych kontrolach instalacji elektrycznych, co przekłada się na wzrost bezpieczeństwa eksploatacji urządzeń.
Pytanie 30
Zaleca się, aby badania ciągłości przewodów PE przeprowadzać przy użyciu urządzenia o napięciu w obwodzie otwartym w zakresie 4–24 V oraz minimalnym prądzie
A. 200 mA
Poprawna odpowiedź
B. 15 mA
C. 10 A
D. 2 A
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Prawidłowa odpowiedź to 200 mA, co jest zgodne z wymaganiami dotyczącymi pomiarów ciągłości przewodów ochronnych (PE). Pomiary te należy przeprowadzać przy użyciu przyrządów o napięciu przy rozwartym obwodzie w przedziale 4-24 V oraz z minimalnym prądem 200 mA. Tak wysoka wartość prądu gwarantuje, że przyrząd będzie w stanie wykryć nawet niewielkie opory w łączeniach i połączeniach przewodów PE, co jest kluczowe dla zapewnienia odpowiedniego poziomu ochrony przed porażeniem elektrycznym. Przykładem zastosowania tej praktyki jest kontrola ciągłości przewodów w instalacjach elektrycznych budynków użyteczności publicznej, gdzie bezpieczeństwo użytkowników jest priorytetem. Zgodnie z normą PN-EN 61557-4, pomiary powinny być wykonywane regularnie, aby zapewnić, że instalacje elektryczne są zgodne z obowiązującymi przepisami oraz standardami bezpieczeństwa.
Pytanie 31
Jakie elementy są niezbędne do prawidłowego montażu sieci trakcyjnej?
A. Słupy nośne, przewody stalowe, transformatory
B. Izolatory, przewody aluminiowe, transformatory
C. Izolatory, przewody jezdne, słupy nośne
Poprawna odpowiedź
D. Transformatory, przewody miedziane, izolatory
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Do prawidłowego montażu sieci trakcyjnej niezbędne są izolatory, przewody jezdne oraz słupy nośne. Izolatory pełnią kluczową rolę, zapewniając oddzielenie napięcia od konstrukcji wsporczych i chroniąc przed zwarciami. W tego typu sieciach wykorzystuje się zazwyczaj izolatory ceramiczne lub kompozytowe, które charakteryzują się dużą wytrzymałością mechaniczną i odpornością na warunki atmosferyczne. Przewody jezdne służą do przesyłu energii elektrycznej do pojazdów trakcyjnych, a ich odpowiednia jakość i montaż zapewniają ciągłość dostaw energii oraz minimalizują straty. Słupy nośne, z kolei, są konstrukcją wsporczą dla całej sieci trakcyjnej, umożliwiając jej stabilne zamocowanie i zachowanie odpowiedniej wysokości przewodów jezdnych. Właściwy dobór i montaż tych elementów zgodnie z normami branżowymi i dobrą praktyką inżynierską zapewnia bezpieczne i efektywne działanie sieci trakcyjnej, co jest kluczowe dla niezawodności transportu elektrycznego. Praktyczne zastosowanie tych komponentów można zaobserwować w liniach kolejowych oraz tramwajowych, gdzie precyzyjne wykonanie montażu wpływa na jakość i komfort podróży.
Pytanie 32

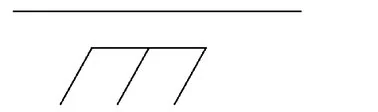

Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?
A.
C.
B.
D.
Poprawna odpowiedź
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Symbol graficzny oznaczony literą 'D' jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym. Struktura tego symbolu, składająca się z dwóch poziomych linii, z dolną przedłużoną w dół, jest zgodna z normami branżowymi, takimi jak PN-EN 60617, które regulują oznaczanie symboli elektrycznych. Korytka kablowe otwarte są powszechnie stosowane w budynkach komercyjnych i przemysłowych, gdzie odbywa się łatwy dostęp do przewodów, co ułatwia ich konserwację i ewentualne modyfikacje. Przykładem zastosowania tego symbolu może być projekt instalacji elektrycznej w biurze, gdzie przewody są układane w korytku, aby zapewnić przejrzystość i estetykę. Dodatkowo, stosowanie właściwych symboli pozwala na redukcję błędów przy instalacji oraz ułatwia pracę ekipom zajmującym się konserwacją i modernizacją systemów elektrycznych.
Pytanie 33
Jaką wkładkę topikową należy użyć w miejsce uszkodzonej, aby zabezpieczać silniki z niepełnozakresowym wyłączaniem, jeśli wskaźnik zadziałania ma kolor niebieski?
A. aM20
Poprawna odpowiedź
B. gG25
C. gM25
D. aG20
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Wkładka topikowa aM20 jest odpowiednia do zabezpieczania silników o niepełnozakresowym wyłączaniu, szczególnie w kontekście wyłączników silnikowych i ich zastosowań w obwodach elektrycznych. W przypadku wkładek topikowych, kluczowym aspektem jest ich odpowiednia charakterystyka prądowa oraz czas reakcji na przeciążenia. Wkładka aM20 charakteryzuje się właściwościami, które umożliwiają jej zastosowanie w aplikacjach, gdzie istotny jest wysoki prąd rozruchowy, co jest typowe dla silników. Dodatkowo, niebieski wskaźnik zadziałania jest powiązany z wkładkami aM, co potwierdza, że zastosowanie aM20 jest zgodne ze standardami branżowymi. Przykładowo, w instalacjach przemysłowych, gdzie występują silniki asynchroniczne, aM20 zapewnia odpowiednią ochronę przed przeciążeniem oraz zwarciem, co jest kluczowe dla bezpieczeństwa i niezawodności systemu. Warto także zwrócić uwagę na zgodność z normami IEC 60269, które regulują zastosowanie wkładek topikowych w obwodach elektrycznych.
Pytanie 34
Który z podanych transformatorów zastosuje się w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, jeżeli jest zasilany napięciem 15 kV?
Typ transformatora
Dane techniczne
A.
TOTp – 6300/20
6300 kVA, 21/2 x 1,29 kV,Yy0d11
B.
TOTp – 1200/15
1200 kVA, 15,75/2 x 0,525 kV, Yy0d11
C.
TOCRp – 7000/115
7,3/3,15/3,15/1 MVA, 115/2 x 1,29/15,75 kV Ynd11/y0/d11
D.
TNOSN - 100/20
100 kVA, 20,75/0,42 kV,Yzn5
A.
B.
Poprawna odpowiedź
D.
C.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Transformator oznaczony jako B (TOTp – 1200/15) jest właściwym wyborem do zastosowania w zespole prostownikowym podstacji trakcyjnej w systemie 3 kV DC, ponieważ jego parametry napięciowe są zgodne z wymaganiami systemu. Zasilanie napięciem 15 kV jest kluczowe, gdyż pozwala na prawidłową konwersję napięcia do poziomu 3 kV DC, co jest istotne dla poprawnego działania prostowników. W praktyce, wykorzystanie transformatora o odpowiednich parametrach zapewnia nie tylko efektywność energetyczną, ale również bezpieczeństwo operacyjne. Standardy branżowe, takie jak IEC 60076 dotyczące transformatorów, podkreślają znaczenie dobrego dopasowania napięcia w systemach zasilania, co przyczynia się do minimalizacji strat energii oraz zwiększenia niezawodności. Wybór transformatora powinien również uwzględniać warunki eksploatacyjne, takie jak temperatura, wilgotność oraz ewentualne obciążenia dynamiczne, co jest istotne w kontekście długoterminowej funkcjonalności instalacji.
Pytanie 35
Zgodnie z zaleceniem let-2, do obszaru inspekcji sieci trakcyjnej należy przeprowadzić kontrolę
A. odsunięcia lin nośnych
B. stanu izolacji przewodów zasilających oraz odgromowych
C. jakości współdziałania odbieraka z siecią trakcyjną
Poprawna odpowiedź
D. stanu technicznego izolatorów pantografowych
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź dotycząca jakości współpracy odbieraka z siecią trakcyjną jest prawidłowa, ponieważ zgodnie z instrukcją let-2, kluczowym elementem oględzin sieci trakcyjnej jest zapewnienie efektywnego i bezpiecznego transferu energii elektrycznej z sieci do pojazdu. Odbierak, jako element odpowiedzialny za kontakt z przewodem jezdnym, musi działać w sposób optymalny, aby uniknąć problemów z zasilaniem pojazdu. W praktyce, złej jakości współpraca odbieraka z siecią może prowadzić do spadków napięcia, co w konsekwencji może wpłynąć na wydajność pojazdu. W standardach branżowych, takich jak normy PN-EN, regularne kontrole i konserwacja odbieraków są zalecane dla zapewnienia ich prawidłowego funkcjonowania. Dobre praktyki obejmują m.in. systematyczne sprawdzanie zużycia elementów odbieraka oraz przeprowadzanie testów wytrzymałościowych, które pozwalają na wczesne wykrywanie ewentualnych usterek."
Pytanie 36
Jak wpłynie na działanie instalacji, gdy zamiast osprzętu o IP 44 użyjemy osprzętu o IP 43?
A. Klasa ochronności ulegnie pogorszeniu
B. Klasa izolacji ulegnie poprawie
C. Odporność na pyły wzrośnie
D. Odporność na wilgoć zmaleje
Poprawna odpowiedź
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Zastosowanie osprzętu instalacyjnego o klasie ochronności IP 43 zamiast IP 44 rzeczywiście prowadzi do zmniejszenia odporności na wilgoć. Klasa IP (Ingress Protection) określa stopień ochrony przed wnikaniem ciał stałych oraz cieczy. W przypadku IP 44, urządzenie jest zabezpieczone przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pod kątem do 15 stopni od pionu. Natomiast IP 43 oferuje ochronę przed ciałami stałymi o średnicy powyżej 1 mm, ale tylko przed wodą padającą pod kątem do 60 stopni. Zatem, w praktyce oznacza to, że osprzęt o IP 43 jest gorzej chroniony przed działaniem wilgoci. Zastosowanie sprzętu o niższym stopniu ochrony w miejscach o wysokiej wilgotności może prowadzić do uszkodzeń elektrycznych lub korozji, co z kolei wpływa na bezpieczeństwo instalacji. W kontekście budynków, szczególnie w łazienkach czy kuchniach, gdzie ryzyko kontaktu z wodą jest większe, kluczowe jest stosowanie osprzętu o odpowiedniej klasie ochrony. Dlatego przy projektowaniu instalacji warto kierować się zaleceniami norm PN-EN 60529 oraz innymi standardami branżowymi, które wskazują na konieczność stosowania właściwego osprzętu w odpowiednich strefach.
Pytanie 37
Czym należy się kierować przy doborze przekroju przewodów w sieci trakcyjnej?
A. Prądem obciążenia i dopuszczalnym spadkiem napięcia
Poprawna odpowiedź
B. Tylko materiałem przewodnika
C. Wyłącznie dopuszczalną temperaturą pracy
D. Tylko długością przewodu
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Przy doborze przekroju przewodów w sieci trakcyjnej kluczowe jest uwzględnienie prądu obciążenia oraz dopuszczalnego spadku napięcia. To dwie podstawowe zasady, które pomagają zapewnić efektywność i bezpieczeństwo sieci. Prąd obciążenia odnosi się do maksymalnej ilości prądu, jaki może płynąć przez przewód bez przegrzewania go. Dzięki temu przewód nie ulegnie uszkodzeniu ani nie spowoduje niebezpiecznych warunków, takich jak pożar. Dopuszczalny spadek napięcia z kolei odnosi się do różnicy napięcia pomiędzy początkiem a końcem przewodu. Zbyt duży spadek napięcia może prowadzić do nieefektywnej pracy urządzeń podłączonych do sieci. W standardach branżowych często podaje się maksymalne dopuszczalne wartości spadku napięcia, które należy zachować. Dobór odpowiedniego przekroju przewodów wymaga zatem znajomości obciążenia sieci oraz analizy możliwych spadków napięcia, aby zapewnić zgodność z normami i bezpieczne funkcjonowanie całego systemu. Dbałość o te aspekty jest istotna zarówno przy projektowaniu nowych sieci, jak i przy modernizacji istniejących.
Pytanie 38
Jaką wkładkę topikową należy zamontować zamiast uszkodzonej wkładki o pełnozakresowym wyłączaniu i żółtym wskaźniku zadziałania?
A. gM20
B. gG25
Poprawna odpowiedź
C. aG20
D. aF25
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Wkładka topikowa gG25 jest odpowiednia do zastąpienia uszkodzonej wkładki ogólnego przeznaczenia o pełnozakresowym wyłączaniu i wskaźniku zadziałania w kolorze żółtym, ponieważ charakteryzuje się szerokim zakresem zastosowań oraz odpowiednimi parametrami ochrony. Wkładki gG są zaprojektowane do ochrony instalacji przed przeciążeniem oraz krótkimi spięciami, co czyni je idealnym wyborem w systemach, gdzie wymagane jest pełnozakresowe wyłączanie. Dodatkowo, wkładki gG oferują wskaźniki zadziałania, które informują o aktualnym stanie zabezpieczenia, co jest kluczowe dla utrzymania efektywności i bezpieczeństwa systemu elektrycznego. Zastosowanie wkładki gG25 zapewnia zgodność z normami IEC 60269-1 oraz IEC 60269-2, co stanowi gwarancję wysokiej jakości i niezawodności. W praktyce, wkładki te są powszechnie stosowane w instalacjach przemysłowych, mieszkalnych oraz komercyjnych, gdzie niezbędne jest zapewnienie ochrony przed awariami elektrycznymi. W przypadku awarii wkładki, jej wymiana na gG25 pozwala na szybkie przywrócenie funkcjonalności systemu, co jest kluczowe w kontekście ciągłości pracy.
Pytanie 39
Z wymienionych narzędzi do pomiaru zużycia przewodów jezdnych, które należy zastosować?
A. linijki
B. suwmiarki
Poprawna odpowiedź
C. głębokościomierza
D. mikromierza
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Suwmiarka to naprawdę fajne narzędzie, które pozwala na dokładne pomiary zarówno zewnętrznych, jak i wewnętrznych wymiarów różnych przedmiotów. To sprawia, że idealnie nadaje się do kontrolowania zużycia przewodów jezdnych. Dzięki jej konstrukcji możemy osiągnąć pomiary z dokładnością do 0,02 mm, co jest super ważne w wielu inżynieryjnych zastosowaniach. W praktyce, suwmiarki są często wykorzystywane do sprawdzania stanu elementów mechanicznych w samochodach, jak właśnie przewody jezdne, gdzie precyzyjny pomiar jest kluczowy, żeby wszystko działało bezpiecznie i sprawnie. W standardach branżowych, jak ISO 2768, mówi się o tym, jak istotne są dokładne pomiary w kontroli jakości. Dobrze też zauważyć, że suwmiarka jest narzędziem uniwersalnym, używana nie tylko w motoryzacji, ale też w wielu innych dziedzinach inżynieryjnych, więc to naprawdę przydatne wyposażenie warsztatów i laboratoriów.
Pytanie 40
Podczas wymiany gniazda wtykowego 3L/N/PE przewody należy podłączyć zgodnie z rysunkiem
A.
C.
D.
Poprawna odpowiedź
B.
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi: Odpowiedź D jest prawidłowa, ponieważ zgodnie z polskimi normami dotyczącymi instalacji elektrycznych, w gniazdach wtykowych 3L/N/PE przewody muszą być podłączone w określony sposób. Przewód ochronny PE powinien być zawsze umieszczony na dole gniazda, co zapewnia bezpieczeństwo użytkownika oraz zmniejsza ryzyko przypadkowego dotknięcia przewodów pod napięciem. Przewód neutralny N powinien znajdować się po prawej stronie, co jest zgodne z zasadami ergonomii oraz logiki połączeń elektrycznych. Przewody fazowe L1, L2, L3 są umieszczane odpowiednio po lewej stronie i na górze gniazda, co pozwala na wyraźne rozróżnienie ich funkcji oraz minimalizuje ryzyko błędów przy podłączaniu urządzeń elektrycznych. Tego typu układ podłączeń jest zgodny z normą PN-IEC 60364 oraz innymi regulacjami dotyczącymi instalacji elektrycznych, zapewniając tym samym bezpieczeństwo i efektywność działania instalacji.
