Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 23:18
Data zakończenia: 9 maja 2026 23:18

Egzamin niezdany

Wynik: 9/40 punktów (22,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

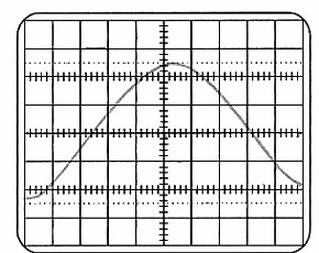

Wartość skuteczna napięcia odczytana z oscylogramu dla A_y = 2 V/dz, A_x = 1 ms/dz jest równa

A. 10,0 V

B. 3,5 V

C. 2,5 V

D. 5,0 V

Wybór jednej z pozostałych wartości skutecznych napięcia, takich jak 2,5 V, 5,0 V czy 10,0 V, wynika z typowych błędów w rozumieniu koncepcji napięcia zmiennego i jego pomiarów. Na przykład, niektórzy mogą pomylić wartość maksymalną napięcia (Umax) z wartością skuteczną (Ueff), co prowadzi do błędnego założenia, że Umax to wartość, którą można bezpośrednio przyjąć jako Ueff. Napięcie sinusoidalne, jak każde napięcie zmienne, ma swoją maksymalną wartość, która jest większa od wartości skutecznej, a to właśnie ta różnica jest kluczowa dla prawidłowego zrozumienia i obliczeń. Ponadto, pomylenie przyjętych jednostek lub błędne założenia co do kształtu fali napięcia mogą prowadzić do dalszych nieporozumień. Kolejnym często spotykanym błędem jest zbytnie uproszczenie obliczeń, które ignoruje istotne aspekty fizyczne i matematyczne. W praktyce, nieprawidłowe wartości skuteczne mogą prowadzić do nieprawidłowych obliczeń w obwodach elektrycznych, co w konsekwencji wpływa na działanie urządzeń. Dlatego tak ważne jest zrozumienie podstawowych wzorów i zasad rządzących pomiarami w inżynierii elektrycznej oraz stosowanie ich zgodnie z najlepszymi praktykami i standardami branżowymi.

Pytanie 2

Silnik bezszczotkowy (ang. BLDC Brushless Direct Current motor) jest zasilany napięciem

A. stałym

B. dwufazowym

C. jednofazowym

D. trójfazowym

Zasilanie silnika bezszczotkowego napięciem trójfazowym, jednofazowym lub dwufazowym jest nieprawidłowe, ponieważ silniki BLDC są projektowane do pracy z napięciem stałym. Napięcie trójfazowe, które jest powszechnie stosowane w silnikach asynchronicznych, wymaga zastosowania skomplikowanych układów zasilania oraz falowników, co wprowadza dodatkowe koszty i złożoność w systemach. Napięcie jednofazowe również nie jest odpowiednie dla silników BLDC, które są zaprojektowane w celu wykorzystania napięcia stałego do osiągnięcia optymalnej efektywności. W przypadku zastosowania napięcia dwufazowego, silnik nie byłby w stanie wytworzyć odpowiedniego momentu obrotowego, co ograniczałoby jego zastosowanie. Typowe błędy myślowe, które prowadzą do takich koncepcji, wynikają często z mylenia silników bezszczotkowych z innymi rodzajami silników elektrycznych, takimi jak silniki synchroniczne czy asynchroniczne, które rzeczywiście mogą być zasilane różnymi typami napięć. W praktyce, projektanci i inżynierowie powinni być świadomi specyfiki silników bezszczotkowych, aby prawidłowo je integrować w różnych aplikacjach, przestrzegając przy tym standardów branżowych, takich jak IEC 60034, które podkreślają znaczenie odpowiedniego doboru technologii do charakterystyki danego silnika.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

W układzie zasilającym napęd pneumatyczny urządzenia mechatronicznego zamontowano zespół przygotowania powietrza złożony z 4 elementów. Którą z wymienionych funkcji realizuje element, którego symbol graficzny wskazuje strzałka?

A. Wprowadza mgłę olejową do układu.

B. Reguluje poziom ciśnienia w układzie.

C. Osusza powietrze dostarczane z sprężarki.

D. Filtruje powietrze dostarczane ze sprężarki.

Wybór nieprawidłowej odpowiedzi wskazuje na pewne nieporozumienia dotyczące funkcji elementów w układzie przygotowania powietrza. W przypadku odpowiedzi dotyczących regulacji ciśnienia, warto zaznaczyć, że ta funkcja jest typowo realizowana przez regulator ciśnienia, a nie filtr. Regulator ciśnienia stabilizuje ciśnienie powietrza w układzie, co jest krytyczne dla zapewnienia prawidłowego działania urządzeń pneumatycznych. Przyjęcie, że filtr powietrza reguluje ciśnienie, może prowadzić do błędnego doboru komponentów, co w konsekwencji wpłynie na efektywność całego systemu. Z kolei osuszanie powietrza to funkcja wykonywana przez osuszacz, a nie filtr. Osuszacze eliminują wilgoć z powietrza, co jest równie istotne, gdyż nadmiar wody w systemie pneumatycznym może powodować korozję i inne problemy operacyjne. Co więcej, wprowadzenie mgły olejowej do układu jest funkcją naolejacza, który zapewnia smarowanie elementów ruchomych. Te nieporozumienia w ocenie funkcji mogą prowadzić do niedokładności w projektowaniu układów pneumatycznych oraz ich późniejszej eksploatacji. Dlatego tak ważne jest, aby dokładnie rozumieć różnice między poszczególnymi komponentami oraz ich rolami w układzie zasilającym.

Pytanie 5

W rezystancyjnych termometrach (oporowych) wykorzystuje się zjawisko związane ze zmianą

A. rezystywności metali oraz półprzewodników w odpowiedzi na ciśnienie

B. napięcia na końcówkach termoelementu podczas zmian temperatury

C. wielkości elementu aktywnego pod wpływem temperatury

D. rezystancji metali albo półprzewodników przy zmianach temperatury

W termometrach rezystancyjnych wykorzystuje się zjawisko zmiany rezystancji materiałów, takich jak metale czy półprzewodniki, w odpowiedzi na zmiany temperatury. Zjawisko to jest oparte na właściwościach elektrycznych zastosowanych materiałów, które determinują ich rezystywność. Przykładowo, w przypadku platyny, która jest najczęściej stosowanym materiałem w termometrach rezystancyjnych, rezystancja rośnie proporcjonalnie do temperatury. Tego typu termometry są szeroko stosowane w laboratoriach oraz przemyśle, ponieważ zapewniają wysoką dokładność i stabilność pomiarów. W praktyce wykorzystuje się je w różnych zastosowaniach, od monitorowania procesów chemicznych po kontrolę temperatury w systemach HVAC. Normy i standardy, takie jak IEC 60751, określają klasyfikacje i wymagania dla termometrów rezystancyjnych, co zapewnia ich niezawodność i spójność w pomiarach. Zrozumienie zjawiska rezystancji jako funkcji temperatury jest kluczowe dla efektywnego wykorzystania tych urządzeń w różnych aplikacjach.

Pytanie 6

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

A. niebieski - przewód sygnałowy; brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

B. brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

C. brązowy (czerwony) - plus zasilania; czarny - przewód sygnałowy; niebieski - minus zasilania

D. brązowy (czerwony) - minus zasilania; czarny - plus zasilania

Wielu instalatorów i inżynierów w obszarze automatyki budowlanej może popełniać błędy w identyfikacji kolorów przewodów, co prowadzi do nieprawidłowego podłączenia urządzeń. Na przykład, w odpowiedziach, które zamieniają oznaczenia przewodów, takie jak przypisanie czarnego przewodu do funkcji zasilania lub impulsu, mogą powodować zamieszanie i nieprawidłowe działanie systemu. Czarne przewody są standardowo używane jako przewody sygnałowe, a ich pomylenie z przewodami zasilającymi może prowadzić do poważnych problemów, takich jak zwarcia, a nawet całkowite uszkodzenie urządzeń. W przypadku odpowiedzi, gdzie niebieski przewód jest błędnie oznaczony jako impulsowy, można zauważyć typowy błąd myślowy polegający na nieprzestrzeganiu zasad kolorystyki przewodów, które są ustalone na poziomie międzynarodowym. W rzeczywistości, każdy kolor przewodu ma swoje przypisane znaczenie, które powinno być ściśle przestrzegane, aby zapewnić bezpieczeństwo i funkcjonalność systemów. Przy podłączaniu czujników zbliżeniowych, ważne jest posługiwanie się schematami połączeń oraz dokumentacją techniczną producenta, która jasno określa, jakie kolory przewodów powinny być używane w danym urządzeniu. Niezrozumienie lub zignorowanie tych zasad może skutkować nieodwracalnymi uszkodzeniami, co podkreśla znaczenie edukacji w zakresie elektryki oraz stosowania dobrych praktyk przy instalacji systemów automatyki.

Pytanie 7

Jakim przyrządem mierzy się czas trwania skoku siłownika elektrycznego?

A. miliwoltomierzem

B. mikrometrem

C. stoperem

D. czujnikiem zegarowym

Mikrometr, miliwoltomierz i czujnik zegarowy to narzędzia pomiarowe, które służą do różnych celów i nie są odpowiednie do bezpośredniego mierzenia czasu wykonania skoku siłownika elektrycznego. Mikrometr jest narzędziem do precyzyjnego pomiaru wymiarów liniowych, a jego zastosowanie w kontekście pomiaru czasu jest błędne, ponieważ nie ma on zdolności do rejestrowania upływu czasu ani do analizy dynamiki ruchu. Miliwoltomierz służy do pomiaru napięcia elektrycznego, co również nie ma związku z pomiarem czasu. Użycie miliwoltomierza do określenia wydajności siłownika mogłoby prowadzić do niepoprawnych wniosków, ponieważ nie dostarcza informacji o czasach reakcji. Czujnik zegarowy, chociaż może mierzyć czas, w kontekście skoków siłowników elektrycznych nie jest optymalnym rozwiązaniem ze względu na jego specyfikę stosowania. Czujniki te często wymagają manualnej obsługi i mogą nie być wystarczająco szybkie oraz dokładne w przypadku dynamicznych ruchów. W praktyce, aby uzyskać precyzyjne pomiary czasu reakcji siłowników elektrycznych, zaleca się użycie stopera, który oferuje automatyzację i większą dokładność, co jest istotne w kontekście wydajności i niezawodności systemów automatyzacji przemysłowej. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwego narzędzia, obejmują mylenie pomiarów fizycznych z czasem reakcji oraz brak zrozumienia specyfiki narzędzi pomiarowych.

Pytanie 8

Jakie urządzenie powinno być wykorzystane do weryfikacji szczelności instalacji pneumatycznej?

A. Ultradźwiękowy wykrywacz nieszczelności

B. Optyczny detektor nieszczelności

C. Detektor z lampą UV

D. Detektor gazów

Ultradźwiękowy wykrywacz nieszczelności jest narzędziem szczególnie efektywnym w diagnozowaniu wycieków w instalacjach pneumatycznych. Działa na zasadzie analizy dźwięku, który generowany jest przez przepływ powietrza przez nieszczelności. W porównaniu do innych metod, wykrywacze ultradźwiękowe mają tę przewagę, że mogą wykrywać nieszczelności w trudnodostępnych miejscach, gdzie inne urządzenia mogą nie być w stanie zidentyfikować problemu. Przykładami ich zastosowania są inspekcje w zakładach produkcyjnych, gdzie utrzymanie ciśnienia w instalacjach pneumatycznych jest kluczowe dla efektywności operacyjnej. W branży przemysłowej standardy, takie jak ISO 50001, podkreślają znaczenie monitorowania i optymalizacji systemów pneumatycznych w celu zmniejszenia strat energii, co czyni ultradźwiękowe wykrywacze nieszczelności narzędziem zgodnym z najlepszymi praktykami w tym zakresie. Dodatkowo, użycie tego typu detektora pozwala na wczesne wykrycie problemów, co może prowadzić do znacznych oszczędności kosztów związanych z utrzymaniem i naprawą uszkodzeń.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Zawory zwrotno-dławiące, w przedstawionym na rysunku układzie sterowania pneumatycznego, realizują dławienie

A. na wlocie - zawór 1VI i na wylocie - zawór 1V2

B. na wylocie - zawory 1V1 i 1V2

C. na wylocie - zawór 1V1 i na wlocie - zawór 1V2

D. na wlocie - zawory 1V1 i 1V2

Rozumienie, jak działają zawory zwrotno-dławiące w układach pneumatycznych, jest naprawdę istotne, by nie wprowadzać się w błąd. Wiele osób wybiera odpowiedzi mówiące o dławieniu na wylocie, co jest poważnym błędem. Zawory dławící powinny być na wlocie do siłownika, żeby dobrze kontrolować przepływ medium i prędkość ruchu. Jak są na wylocie, to mogą się zdarzyć sytuacje, w których medium odprowadzane jest swobodnie, a kontrola nad ruchem siłownika jest znacznie ograniczona. To może prowadzić do nieprzewidywalnych ruchów i zwiększa ryzyko uszkodzenia komponentów. Często ludzie mylą rolę tych zaworów z zaworami odcinającymi, co jest typowe. Zawory dławící mają na celu zarządzanie przepływem, a ich funkcja polega na kontroli prędkości, co jest kluczowe w aplikacjach wymagających precyzyjnego sterowania. Zrozumienie, że dławienie powinno być na wlocie, jest niezbędne do prawidłowego projektowania układów pneumatycznych i zapewnienia ich niezawodności, co jest zgodne z dobrymi praktykami w automatyzacji.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Którego narzędzia należy użyć do wymiany łącznika przedstawionego na rysunku?

A. Szczypców uniwersalnych.

B. Klucza płaskiego.

C. Klucza oczkowego.

D. Wkrętaka płaskiego.

Użycie wkrętaka płaskiego do wymiany łącznika elektrycznego zamontowanego na szynie DIN jest najlepszym rozwiązaniem ze względu na specyfikę konstrukcji łącznika. Tego rodzaju łączniki zazwyczaj mają śruby mocujące, które można łatwo odkręcić za pomocą wkrętaka płaskiego. W branży elektrycznej standardem jest korzystanie z odpowiednich narzędzi, aby zapewnić bezpieczeństwo oraz efektywność pracy. Wkrętaki płaskie są zaprojektowane do pracy z płaskimi śrubami, co czyni je idealnym narzędziem do zastosowania w takich sytuacjach. Oprócz wymiany łączników, wkrętaki płaskie są również szeroko stosowane w instalacjach elektrycznych do dokręcania lub luzowania połączeń, co zwiększa ich wszechstronność. Warto również zwrócić uwagę na dobrą jakość narzędzi, aby uniknąć uszkodzenia śrub oraz zapewnić długotrwałe użytkowanie. Pracując z narzędziami, zawsze należy przestrzegać zasad BHP, aby uniknąć potencjalnych wypadków.

Pytanie 13

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

A. łożyskach kulkowych

B. łożyskach ślizgowych

C. hamulcach tarczowych

D. zaworach kulowych

Wybór hamulców klockowych, zaworów kulowych czy łożysk kulkowych jako odpowiedzi błędnej opiera się na ich zasadach działania, które nie są zgodne z koncepcją smarowania hydrostatycznego. Hamulce klockowe działają na zasadzie tarcia między klockiem a tarczą hamulcową, co nie wymaga smarowania w sposób, jaki ma miejsce w łożyskach ślizgowych. W przypadku hamulców, kluczową rolę odgrywa generowanie siły tarcia, a nie separacja części roboczych. Zawory kulowe wykorzystują kulkę do regulowania przepływu cieczy lub gazu, co również nie ma związku z tworzeniem klina smarnego, a ich działanie opiera się na mechanicznym zamykaniu lub otwieraniu przepływu. Łożyska kulkowe z kolei wykorzystują kulki do rozdzielenia powierzchni, co pozwala na ruch obrotowy, ale opierają się na mechanicznym tarciu oraz smarowaniu, które różni się od hydrostatycznego. Takie błędne wnioski mogą wynikać z niepełnego zrozumienia zasad działania tych mechanizmów. W praktyce smarowanie hydrostatyczne ma zastosowanie wyłącznie w specyficznych aplikacjach, gdzie kluczowe jest unikanie bezpośredniego kontaktu metal-metal oraz redukcja tarcia, co jest typowe dla łożysk ślizgowych. Zrozumienie tych różnic jest istotne dla prawidłowego doboru elementów w systemach mechanicznych.

Pytanie 14

Silnik synchroniczny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową

A. 1500 obr./min

B. 4,8 obr./min

C. 50 obr./min

D. 400 obr./min

Wybór prędkości obrotowej, takiej jak 50 obr./min, 4,8 obr./min lub 400 obr./min, często bierze się z błędnego zrozumienia, jak to wszystko działa - czyli relacji między częstotliwością zasilania, liczbą biegunów a prędkością silnika synchronicznego. Silnik taki działa na stałej prędkości, która zależy właśnie od parametrów zasilania. Dlatego wzór n = (120 * f) / p jest kluczowy, żeby dobrze obliczyć tę prędkość. Przykładowo, 50 obr./min wskazuje na zbyt niską częstotliwość zasilania, co jest sprzeczne z tym, co mamy w pytaniu. Z kolei 4,8 obr./min sugeruje, że nie rozumiesz, jak działa liczba biegunów - no bo to naprawdę duży błąd myślowy. A prędkość 400 obr./min też nie ma sensu przy takich parametrach, bo silnik nie osiągnie tej wartości. Warto zwrócić uwagę, że takie błędne odpowiedzi mogą się też brać z pomyłek przy czytaniu schematów elektrycznych albo z luk w wiedzy o tym, jak silniki działają. Dlatego ważne jest, żeby przed odpowiedzią dokładnie analizować dane i stosować wzory oraz zasady działania silników synchronicznych.

Pytanie 15

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 6 napędów.

B. 3 napędy.

C. 5 napędów.

D. 4 napędy.

Odpowiedzi 3, 5 oraz 6 napędów są wynikiem nieprawidłowego rozumienia ilości elementów napędowych w manipulatorze. Niektórzy mogą zinterpretować schemat w sposób, który prowadzi do błędnych wniosków, skupiając się na złożoności układu, a nie na jego rzeczywistych komponentach napędowych. Na przykład, odpowiedź 3 napędy może wynikać z pomyłkowego pominięcia jednego z siłowników lub silnika. Takie zapomnienie może być efektem ogólnego zrozumienia struktur mechanicznych, gdzie niektóre elementy wydają się mniej istotne. Z kolei w przypadku odpowiedzi 5 napędów, możliwe, że dochodzi do mylnego dodania innego elementu, który nie jest napędem, np. przekładni. Odpowiedź 6 napędów sugeruje, że użytkownik może mieć na uwadze dodatkowe komponenty, które jednak nie są napędami w sensie mechanicznym. To prowadzi do typowego błędu myślowego, w którym złożoność układu jest mylona z ilością funkcjonalnych napędów. W branży automatyki kluczowe jest dokładne rozumienie poszczególnych elementów oraz ich funkcji w systemie, co pozwala na efektywne projektowanie i implementację rozwiązań, które są zgodne z najlepszymi praktykami inżynierskimi.

Pytanie 16

Wskaż opis, który jest zgodny ze schematem.

A. Cewka Y1 zostanie załączona po naciśnięciu któregokolwiek z przycisków SI1 i S2 i wyłączona po 10 s od zwolnienia jednego z przycisków.

B. Cewka Y1 zostanie załączona po 10 s od naciśnięcia któregokolwiek z przycisków S1 i S2 i wyłączona od razu po zwolnieniu jednego z przycisków.

C. Cewka Y1 zostanie załączona po 10 s od naciśnięcia któregokolwiek z przycisków S1 i S2 i wyłączona od razu po zwolnieniu obu przycisków.

D. Cewka Y1 zostanie załączona po naciśnięciu któregokolwiek z przycisków S1 i S2 i wyłączona po 10 s od zwolnienia obu przycisków.

Cewka Y1 włącza się, gdy naciśniesz jeden z przycisków S1 lub S2, bo są one podłączone równolegle. Jak tylko naciśniesz jeden z tych przycisków, aktywuje się cewka K1T, przez co cewka Y1 zaczyna działać. Fajnie, że cewka Y1 nie wyłącza się od razu po puszczeniu przycisku. Zamiast tego, zostaje aktywna przez 10 sekund. To rozwiązanie jest często wykorzystywane w automatyce, szczególnie tam, gdzie potrzebne jest opóźnienie w wyłączeniu obwodu, aby zapewnić, że wszystko zdąży się zakończyć. Dobrym przykładem są systemy oświetleniowe, gdzie światło świeci jeszcze przez chwilę po naciśnięciu przycisku, co jest naprawdę wygodne. W praktyce, takie projekty wymagają dobrej wiedzy o układach elektrycznych i zrozumienia, jak działają przekaźniki czasowe. Warto mieć to na uwadze podczas nauki, bo to ważne w kontekście bezpieczeństwa maszyn.

Pytanie 17

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik indukcyjny, przy niezmiennym obciążeniu silnika, prowadzi do

A. zmniejszenia prędkości obrotowej

B. spadku rezystancji uzwojeń

C. wzrostu rezystancji uzwojeń

D. zwiększenia prędkości obrotowej

Spadek prędkości obrotowej silnika indukcyjnego, gdy częstotliwość jego zasilania maleje, jest wynikiem nieporozumienia dotyczącego zasady działania silników elektrycznych oraz ich parametrów. Wyjściowe częstotliwości w falownikach są zaprojektowane tak, aby umożliwiały szeroki zakres regulacji prędkości, a ich zmiana wpływa na prędkość obrotową silnika. W rzeczywistości spadek częstotliwości nie prowadzi do wzrostu prędkości obrotowej, ale wręcz przeciwnie – zmniejsza ją, co jest zgodne z fundamentalnymi zasadami elektromagnetyzmu. Podobnie, twierdzenia dotyczące rezystancji uzwojeń są także nieprawidłowe. Wzrost częstotliwości nie wpływa na rezystancję uzwojeń, która pozostaje stała w normalnych warunkach operacyjnych. Możliwe jest jednak, że przy ekstremalnych warunkach, takich jak przegrzanie silnika, rezystancja może ulec zmianie, ale to nie jest związane z częstotliwością wyjściową. Zrozumienie tych zasad jest kluczowe w kontekście efektywnego zarządzania napędami, a nieprawidłowe wnioski mogą prowadzić do błędnych decyzji w doborze i eksploatacji urządzeń elektrycznych. W praktyce oznacza to, że ignorowanie wpływu częstotliwości na prędkość obrotową silnika może prowadzić do niewłaściwego doboru falowników i potencjalnych usterek w systemach automatyki.

Pytanie 18

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

A. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

B. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

C. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

D. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

Montaż silnika elektrycznego w wiertarce stołowej wymaga precyzyjnego podejścia, a każda zmiana kolejności działań może prowadzić do problemów technicznych oraz zagrożeń dla bezpieczeństwa. Rozpoczęcie montażu od podłączenia źródła zasilania jest fundamentalnie błędne, ponieważ silnik powinien być najpierw fizycznie zamocowany. Gdy silnik nie jest jeszcze zamontowany, podłączenie zasilania może prowadzić do przypadkowego uruchomienia silnika, co stwarza poważne ryzyko wypadków. Z kolei zakładanie paska klinowego przed zamocowaniem silnika również jest niezalecane. Pasek klinowy musi być zamontowany na stabilnym silniku, aby zapewnić prawidłowe napięcie oraz współpracę z innymi elementami wiertarki. Zbyt luźny pasek może prowadzić do poślizgu, a zbyt napięty może uszkodzić zarówno silnik, jak i mechanizm napędowy. Ważne jest, aby pamiętać, że kolejność działań podczas montażu ma znaczenie nie tylko dla efektywności, ale także dla bezpieczeństwa całego procesu. Ignorowanie tych zasad może skutkować nieefektywną pracą wiertarki oraz potencjalnymi uszkodzeniami, a także zwiększa ryzyko kontaktu z elementami pod napięciem, co jest szczególnie niebezpieczne. Dlatego kluczowe jest, aby zawsze przestrzegać uznawanych standardów montażu, które zapewniają zarówno wydajność, jak i bezpieczeństwo pracy ze sprzętem elektrycznym.

Pytanie 19

Skrót THT (Through-Hole Technology) odnosi się do metody montażu

A. powierzchniowego

B. zaciskowego

C. skręcanego

D. przewlekanego

Odpowiedzi, które wskazują na skręcanie, zaciskanie lub montaż powierzchniowy, są nieprawidłowe, ponieważ każda z tych metod różni się zasadniczo od technologii przewlekanego montażu. Skręcanie komponentów to technika, która znajduje zastosowanie w montażu mechanicznym, gdzie elementy są łączone za pomocą śrub lub nakrętek. W kontekście elektroniki, skręcanie może nie zapewniać wymaganej stabilności połączeń elektrycznych, a także jest mniej odpowiednie dla małych komponentów, które często wymagają niższej wagi oraz oszczędności miejsca. Zaciskowy montaż również nie odnosi się do THT; jest to technika używana w połączeniach takich jak złącza przewodowe, gdzie nie stosuje się lutowania. Montaż powierzchniowy (SMT) to nowocześniejsza technologia, w której komponenty są osadzane na powierzchni płytki, co powoduje zmniejszenie rozmiarów i zwiększenie gęstości montażu. Ta metoda ma swoje zastosowanie w wielu nowoczesnych urządzeniach, ale nie jest tożsama z przewlekanym montażem. Istotnym błędem myślowym jest mylenie tych technologii, co może prowadzić do nieprawidłowych założeń dotyczących trwałości, jakości i odpowiedniości technologii dla konkretnych zastosowań. Zrozumienie różnic pomiędzy tymi metodami jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i produkcją układów elektronicznych, aby zapewnić optymalizację procesu produkcji oraz jakości finalnych produktów.

Pytanie 20

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

A. Utrzymują ustalony poziom ciśnienia

B. Redukują nagłe skoki ciśnienia

C. Ograniczają ciśnienie do ustalonego poziomu

D. Zapewniają ustawiony, stały spadek ciśnienia

Wybór odpowiedzi, która wskazuje na inne funkcje zaworów przelewowych, może prowadzić do nieporozumień w zakresie ich rzeczywistego zastosowania. Zmniejszanie gwałtownych impulsów ciśnienia nie jest zasadniczą funkcją zaworów przelewowych. Takie zadania często są realizowane przez inne elementy układu, takie jak tłumiki czy akumulatory hydrauliczne, które są zaprojektowane do absorpcji szczytowych wartości ciśnienia. Utrzymywanie zadanego, stałego spadku ciśnienia jest również nieprawidłowym podejściem, ponieważ zawory przelewowe nie są przeznaczone do regulowania różnicy ciśnień, lecz do ochrony przed nadmiernym wzrostem ciśnienia. Innym błędnym przekonaniem jest to, że zawory przelewowe po prostu ograniczają ciśnienie do określonego poziomu; w rzeczywistości ich działanie jest bardziej złożone i polega na zapewnieniu stabilności ciśnienia w układzie poprzez odprowadzanie nadmiaru płynu. Mylne interpretacje dotyczące funkcji zaworów przelewowych mogą skutkować nieprawidłowym doborem komponentów w systemach hydraulicznych, co w konsekwencji prowadzi do awarii i zwiększonych kosztów eksploatacyjnych. Dlatego kluczowe jest zrozumienie ich rzeczywistej roli w utrzymywaniu stabilności ciśnienia, co jest niezbędne dla prawidłowego funkcjonowania całego układu hydraulicznego.

Pytanie 21

Którego urządzenia dotyczą podane w tabeli parametry?

Ilość wejść 24 VDC
Ilość wyjść przekaźnikowych
Rozszerzenie we/wy	Maksymalna ilość
	Maksymalna ilość we/wy
Pojemność programu
Czas przetwarzania	Instrukcji podstawowych
	systemowych
Pamięć danych	Wewnętrznych bajtów
	Słów wewnętrznych
	Timery
	Liczniki
Zasilanie	Znamionowe napięcie zasilania

A. Sterownika PLC.

B. Czujnika optycznego.

C. Silnika.

D. Falownika.

Wybór nieprawidłowej odpowiedzi może wynikać z mylnego zrozumienia specyfiki poszczególnych urządzeń. Silniki, które są integralnością wielu systemów automatyzacji, nie posiadają parametrów związanych z programowalnością, a ich głównym zadaniem jest konwersja energii elektrycznej na ruch mechaniczny. Cechy, takie jak liczba wejść czy wyjść, nie są dla nich charakterystyczne, ponieważ w przypadku silników zwykle mówimy o parametrach takich jak moc, moment obrotowy czy prędkość obrotowa. Z drugiej strony, falowniki to urządzenia służące do regulacji prędkości obrotowej silników AC, które również nie są programowalne w tym samym sensie co PLC. To prowadzi do nieporozumień, gdyż osoby wybierające falownik mogą myśleć o regulacji, zamiast o programowalnej logice i automatyzacji. Czujniki optyczne, jako urządzenia wykrywające obecność obiektów, również nie mają zastosowania do parametrów programowalnych, a ich specyfikacja dotyczy raczej czułości, zasięgu oraz technologii detekcji. Dlatego wybór tych odpowiedzi prowadzi do zrozumienia, że te urządzenia, choć kluczowe w różnych aplikacjach automatyzacyjnych, nie są w stanie spełnić roli sterownika PLC, którego główną funkcją jest zarządzanie i programowanie procesów przemysłowych.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Wskaż jednostkę głównego parametru prądnicy tachometrycznej (stałej prądnicy)?

A. obr./min

B. V

C. Hz

D. V/(obr./min)

Wybór jednostek V, obr./min oraz Hz jako odpowiedzi na pytanie o podstawowy parametr prądnicy tachometrycznej jest nieuzasadniony, ponieważ nie oddają one w pełni relacji pomiędzy napięciem a prędkością obrotową. Napięcie (V) samo w sobie nie informuje o prędkości obrotowej, a jego wartość w kontekście prądnicy tachometrycznej jest ściśle powiązana z tym parametrem. Z kolei obr./min, choć odnosi się do prędkości obrotowej, nie jest jednostką wyjściową prądnicy, lecz raczej miarą obrotów. Natomiast Hz, czyli herce, jest jednostką częstotliwości i również nie ma związku z parametrami prądnicy tachometrycznej, której zadaniem jest pomiar prędkości obrotowej w kontekście generowania sygnałów elektrycznych. Typowym błędem myślowym, który prowadzi do tych niepoprawnych wyborów, jest ignorowanie kontekstu zastosowania prądnicy. Użytkownicy często koncentrują się na pojedynczych jednostkach, nie biorąc pod uwagę ich wzajemnych relacji i zastosowania w praktyce. Dlatego kluczowe jest zrozumienie, że prądnica tachometryczna operuje na zasadzie transformacji energii mechanicznej na sygnał elektryczny, który jest proporcjonalny do prędkości obrotowej, co najlepiej obrazuje jednostka V/(obr./min). W kontekście inżynieryjnym, zrozumienie tej relacji jest fundamentalne dla prawidłowego projektowania i wdrażania systemów automatyki.

Pytanie 25

Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?

A. Narzędzia 3.

B. Narzędzia 2.

C. Narzędzia 1.

D. Narzędzia 4.

Wybór narzędzi wyłącznie na podstawie ich wyglądu lub intuicyjnego przekonania o ich zastosowaniu jest często przyczyną błędów w praktyce zawodowej. Narzędzie 1, które jest zaciskarką do kabli, jest przeznaczone do formowania i łączenia końców przewodów elektrycznych, co nie ma zastosowania w kontekście cięcia miedzianych rur. W przypadku narzędzia 2, nożyce do rur PVC, używane są głównie do cięcia rur z tworzyw sztucznych, a ich konstrukcja nie jest dostosowana do obróbki metalu, co może prowadzić do uszkodzenia zarówno narzędzia, jak i ciętego materiału. Ponadto, nożyce do przewodów elektrycznych (narzędzie 3) są specjalnie zaprojektowane do cięcia cienkowarstwowych przewodów, co czyni je niewłaściwymi do cięcia grubych przewodów miedzianych. Wybierając niewłaściwe narzędzie, można również nieumyślnie naruszyć normy bezpieczeństwa, co naraża na ryzyko zarówno użytkownika, jak i jakość wykonanego połączenia. Stosowanie odpowiednich narzędzi ma kluczowe znaczenie dla zapewnienia trwałości i funkcjonalności instalacji hydraulicznych oraz spełnienia standardów jakości, które są niezbędne w branży budowlanej.

Pytanie 26

Na schemacie przedstawionym na rysunku element opisany D5 jest diodą

A. tunelową.

B. prostowniczą.

C. pojemnościową.

D. Zenera.

Wybór niewłaściwej diody, takiej jak dioda prostownicza, pojemnościowa czy tunelowa, może wynikać z nieporozumienia dotyczącego funkcji i zastosowania tych elementów. Dioda prostownicza, na przykład, służy głównie do prostowania prądu zmiennego na stały, co jest całkowicie inną funkcjonalnością niż stabilizacja napięcia. Działa ona w kierunku przewodzenia, ale nie ma zdolności do limitowania napięcia, co jest kluczowe dla diody Zenera. Dioda pojemnościowa z kolei to nieformalna nazwa dla elementów, które nie mają zastosowania w kontekście stabilizacji napięcia, a ich funkcja polega na przechowywaniu ładunku elektrycznego. Dioda tunelowa, chociaż ma swoją specyfikę, również nie jest przeznaczona do zadania stabilizacji napięcia, lecz raczej do pracy w wysokich częstotliwościach. Wybierając elementy elektroniczne, ważne jest, aby zrozumieć ich podstawowe funkcje i zastosowania, co pozwala uniknąć typowych błędów myślowych związanych z niewłaściwym doborem komponentów. Z tego powodu zaleca się dokładne zapoznanie się z dokumentacją techniczną i specyfikacjami, aby podejmować świadome decyzje w projektowaniu układów elektronicznych.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Największe ryzyko związane z urządzeniami elektrycznymi wynika z możliwości

A. pojawu przerwy w obwodzie elektrycznym

B. dotknięcia elementów urządzenia elektrycznego mających uziemienie

C. wystąpienia zwarcia doziemnego

D. dotknięcia odizolowanych części będących pod napięciem

Zagrożenie w przypadku dotyku uziemionych elementów urządzenia elektrycznego jest znikome, ponieważ uziemienie ma na celu odprowadzenie niebezpiecznego napięcia do ziemi, co chroni użytkowników przed porażeniem. W sytuacji, gdy elementy są uziemione, to ewentualny prąd upływowy zostanie skierowany do ziemi, a nie przez ciało człowieka. W praktyce oznacza to, że dobrze zaprojektowane i poprawnie uziemione urządzenia elektryczne są znacznie bezpieczniejsze. Z kolei wystąpienie zwarcia doziemnego dotyczy sytuacji, gdy prąd elektryczny przemieszcza się do ziemi, ale problem ten również został zaprojektowany z myślą o minimalizacji ryzyka, poprzez zastosowanie odpowiednich zabezpieczeń i wyłączników. Zdarzenie przerwy w obwodzie elektrycznym samo w sobie nie stwarza bezpośredniego zagrożenia; może prowadzić do braku zasilania, ale nie do porażenia. Generalnie, mylenie zagrożeń związanych z elektrycznością wynika często z braku zrozumienia zasady działania urządzeń elektrycznych oraz ich zabezpieczeń. Kluczowe jest, aby użytkownicy mieli świadomość, że najpoważniejsze zagrożenie pochodzi od elementów pod napięciem, a nie od właściwie uziemionych czy przerwanych obwodów.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.

A. C.

B. A.

C. D.

D. B.

Przy udzielaniu odpowiedzi, która nie jest prawidłowa, istotne jest zrozumienie, dlaczego wybrane podejście nie spełnia kryteriów dotyczących montażu zespołu tarczy zapadki. Często błędy w wyborze niewłaściwego planu montażu wynikają z niedostatecznej analizy schematów oraz nieuwzględnienia specyfikacji technicznych. W przypadku odpowiedzi, która została uznana za błędną, mogło pojawić się przekonanie, że kolejność montażu elementów jest mniej istotna, co jest mylnym założeniem. Niewłaściwe rozmieszczenie elementów może prowadzić do niewłaściwego funkcjonowania całego zespołu, a w skrajnych przypadkach do uszkodzenia komponentów. Ponadto, niektóre odpowiedzi mogą sugerować ignorowanie standardów jakości, które określają procedury montażowe oraz kontrolę jakości w procesach produkcyjnych. Przykładowo, w przemyśle motoryzacyjnym, gdzie montaż tarczy zapadki jest kluczowy, błędne podejście do montażu może skutkować poważnymi konsekwencjami dla bezpieczeństwa pojazdu. Takie myślenie prowadzi również do typowych błędów, jak zbytnie skupienie się na pojedynczym elemencie montażu, a nie na całości systemu, co jest fundamentalnym błędem w podejściu inżynieryjnym. Znajomość standardowych praktyk oraz umiejętność ich zastosowania w praktyce są niezbędne do efektywnego montażu i zapewnienia trwałości oraz niezawodności działania zespołów mechanicznych.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Ilustracja przedstawia proces

A. gwintowania.

B. wiercenia.

C. nitowania.

D. frezowania.

Jeśli wybrałeś coś innego niż nitowanie, to widać, że może nie do końca rozumiesz różnice między tymi metodami obróbki. Frezowanie to proces, gdzie narzędzie obraca się i ściera materiał, a to się nie wiąże z łączeniem elementów jak nitowanie. Wiercenie z kolei to robienie otworów w materiałach i też nie ma nic wspólnego z łączeniem, bardziej z przygotowaniem. A gwintowanie to wytwarzanie gwintów, które też nie służy do trwałego łączenia. Każda z tych metod ma swój cel w inżynierii, ale nie zastąpią nitowania. Mnóstwo osób myli te funkcje; nitowanie to technika łączenia, podczas gdy inne zmieniają kształt lub robią otwory. Ważne jest, żeby dobrze dobierać metodę do wymagań konstrukcyjnych, to naprawdę ma wpływ na bezpieczeństwo i efektywność projektów.

Pytanie 34

Aby zabezpieczyć połączenia gwintowe przed niekontrolowanym odkręceniem, należy zastosować przeciwnakrętkę oraz wykorzystać

A. dwoma kluczami nasadowymi

B. jednym kluczem płaskim

C. dwoma kluczami płaskimi

D. jednym kluczem nasadowym

Wybór jednego klucza płaskiego do zabezpieczenia połączeń gwintowych jest niewłaściwą strategią, ponieważ nie zapewnia równomiernego i stabilnego mocowania. Klucz płaski, używany w pojedynkę, nie może skutecznie zapobiec odkręceniu się nakrętki, szczególnie w sytuacjach narażonych na wibracje lub zmiany temperatury, które mogą powodować luzowanie się połączeń. Użycie jednego klucza płaskiego prowadzi do zwiększonego ryzyka uszkodzenia gwintu, ponieważ siła zastosowana do obracania nakrętki może być niestabilna i wymuszać nieprawidłowe obciążenia na połączeniu. Podobnie, korzystanie z dwóch kluczy nasadowych lub jednego klucza nasadowego w takim kontekście również nie jest optymalne. Klucze nasadowe, choć mogą być efektywne w kilku zastosowaniach, nie zapewniają takiego samego poziomu kontroli nad obydwoma elementami gwintowymi jak klucze płaskie. Klucze nasadowe mogą łatwo zsuwać się z nakrętek, zwłaszcza przy zmieniających się obciążeniach, co dodatkowo zwiększa ryzyko poluzowania. W praktyce, kluczowe jest zrozumienie, że odpowiednie narzędzia i techniki zabezpieczania połączeń gwintowych odgrywają kluczową rolę w zapewnieniu ich trwałości i funkcjonalności. Zachowanie standardów montażowych oraz konserwacyjnych jest istotnym elementem w inżynierii, który wpływa na bezpieczeństwo i wydajność całych konstrukcji.

Pytanie 35

W aplikacjach sterujących, wykonywanych przy użyciu sterownika PLC, do zapisywania sygnałów impulsowych oraz ich konwersji na sygnały trwałe (włączanie z samopodtrzymaniem) wykorzystuje się moduły

A. zegarów czasowych

B. filtrów komparatorowych

C. przerzutników

D. rejestrów licznikowych

Przerzutniki są podstawowymi elementami w systemach automatyki, które umożliwiają przechowywanie i przetwarzanie sygnałów impulsowych na sygnały długotrwałe. Działają poprzez zmianę swojego stanu na podstawie sygnałów wejściowych, co pozwala na samopodtrzymanie stanu wyjściowego. Na przykład, w aplikacjach przemysłowych, przerzutniki D mogą być używane do włączania silników na określony czas po otrzymaniu impulsu startowego, co jest szczególnie przydatne w systemach transportowych czy w procesach produkcyjnych. W kontekście standardów branżowych, przerzutniki często występują w projektach zgodnych z normami IEC 61131-3, które definiują programowanie PLC, co zapewnia ich szeroką zastosowalność i kompatybilność. Warto również zauważyć, że przerzutniki są kluczowymi elementami w tworzeniu bardziej złożonych systemów automatyki, takich jak sekwencjonery czy sygnalizatory. Zapewniają one stabilność działania systemu oraz pozwalają na elastyczne zarządzanie procesami, co czyni je niezastąpionymi w nowoczesnej automatyce przemysłowej.

Pytanie 36

Zespół tokarki pociągowej zwany konikiem, jest przedstawiony na rysunku

A. A.

B. C.

C. D.

D. B.

Odpowiedź D jest prawidłowa, ponieważ konik tokarski to kluczowy element tokarki pociągowej, który odgrywa istotną rolę w procesie obróbki skrawaniem. Jego podstawowym zadaniem jest podpieranie obrabianego przedmiotu, co ma na celu zwiększenie stabilności i dokładności obróbki. W praktyce, konik jest szczególnie ważny podczas pracy z długimi elementami, które mogą mieć tendencję do wyginania się pod wpływem sił skrawania. Użycie konika pozwala na utrzymanie odpowiedniej pozycji obrabianego przedmiotu, co redukuje ryzyko błędów i poprawia jakość wykończenia. W kontekście standardów przemysłowych, zastosowanie konika zgodnie z zaleceniami producenta gwarantuje bezpieczeństwo pracy oraz efektywność produkcji. Warto również zauważyć, że konik tokarski może być regulowany, co umożliwia dostosowanie go do różnych długości i średnic obrabianych elementów, co jest niezbędne w elastycznej produkcji.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. wieloparowych.

B. światłowodowych.

C. koncentrycznych.

D. uziemiających.

Odpowiedzi "wieloparowych", "światłowodowych" oraz "uziemiających" są niewłaściwe z kilku kluczowych powodów związanych z budową i zastosowaniem poszczególnych typów przewodów oraz odpowiednich złącz. Przewody wieloparowe, stosowane głównie w telekomunikacji, składają się z wielu par izolowanych żył, które są przeznaczone do przesyłania sygnałów telefonicznych lub danych. Złącza używane w tych instalacjach są zupełnie inne, często mają formę wtyków RJ-45 czy DB-25, które są przystosowane do specyficznych potrzeb transmisyjnych. Z kolei przewody światłowodowe, które działają na zasadzie przesyłania sygnału w postaci światła, wymagają złącz optycznych, takich jak SC, LC czy ST. Te złącza charakteryzują się zupełnie inną konstrukcją, dostosowaną do unikalnych właściwości optycznych włókien, co uniemożliwia ich użycie w konwencjonalnych instalacjach koncentrycznych. Ostatnia z wymienionych opcji, przewody uziemiające, pełnią inną rolę, zabezpieczając instalacje elektryczne przed przepięciami i zwarciami, i nie mają nic wspólnego z przesyłaniem sygnałów. Przy wyborze odpowiednich złącz, kluczowe jest zrozumienie, jakie przewody są używane oraz jakie mają saturowane normy i standardy, co jest niezbędne dla zapewnienia efektywności i bezpieczeństwa instalacji. Wybór niewłaściwego typu złącza może prowadzić do znacznych strat sygnału oraz problemów z komunikacją w systemach telekomunikacyjnych.

Pytanie 39

Jaki element odpowiada symbolowi graficznemu przedstawionemu na rysunku?

A. Przełącznik obiegu.

B. Element realizujący iloczyn logiczny.

C. Element dławiący.

D. Zawór ograniczający ciśnienie.

Analizując niepoprawne odpowiedzi, można zauważyć kilka kluczowych błędów konceptualnych. Po pierwsze, element dławiący, choć również istotny w układach hydraulicznymi, służy do regulacji przepływu medium, a nie do jego przełączania. Dławik nie zmienia kierunku przepływu, lecz ogranicza jego ilość, co sprawia, że jest stosowany w innych kontekstach, takich jak kontrola prędkości silników hydraulicznych. Z kolei, element realizujący iloczyn logiczny jest komponentem stosowanym w automatyce, ale nie ma zastosowania w kontekście układów hydraulicznych czy pneumatycznych. Jest on wykorzystywany w systemach sterowania jako element decyzyjny, a nie jako mechanizm do kierowania przepływem medium. Zawór ograniczający ciśnienie, choć pełni ważną rolę w ochronie układów przed nadmiernym ciśnieniem, także nie realizuje funkcji przełączania, a jego zastosowanie koncentruje się na stabilizacji ciśnienia w systemach. Typowym błędem myślowym w przypadku wyboru tych odpowiedzi jest mylenie funkcji różnych komponentów oraz brak zrozumienia ich specyficznych ról w systemach hydraulicznych. Znajomość tych różnic jest kluczowa dla prawidłowego projektowania i eksploatacji układów, co podkreśla znaczenie odpowiedniego szkolenia i edukacji w obszarze technologii hydraulicznych.

Pytanie 40

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?

A. Miejsce pomiaru K3:2 – H1:X1 Wynik pomiaru ∞

B. Miejsce pomiaru K2:33 – K2:34 Wynik pomiaru 0

C. Miejsce pomiaru S2:4 – K2:A1 Wynik pomiaru 0

D. Miejsce pomiaru S1:1 - S1:2 Wynik pomiaru ∞

Wybierając inną odpowiedź, można popaść w pułapki związane z niewłaściwym interpretowaniem wyników pomiarowych. Odpowiedzi A, B i C wskazują na wartości 0 Ω, co sugeruje, że obwód jest ciągły i nie wykazuje żadnych problemów. Pojęcie ciągłości obwodu jest kluczowe w diagnostyce układów mechatronicznych. Zrozumienie, że 0 Ω oznacza zamknięty obwód, a nieskończoność (∞) wskazuje na otwarty obwód, jest fundamentalne w pracy z systemami elektrycznymi. Często popełnianym błędem jest zakładanie, że wszystkie pomiary powinny dawać wartość zerową; w rzeczywistości, w zależności od kontekstu, różne wartości mogą sygnalizować różne stany. Na przykład, w sytuacji, gdy urządzenie nie działa prawidłowo, pomiar 0 Ω w obwodzie może sugerować, że nie ma przerwy, ale może istnieć inny problem, taki jak zwarcie. W związku z tym, kluczowe jest nie tylko znać wartości, ale również umieć je odpowiednio interpretować w kontekście schematu i specyfikacji systemu. Wartości pomiarów powinny być analizowane w szerszym kontekście inżynieryjnym, co nie zawsze ma miejsce w praktyce. Utrzymywanie świadomości tych relacji jest niezbędne do unikania typowych błędów w diagnozowaniu problemów w układach mechatronicznych.
