Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 27 kwietnia 2026 09:12
Data zakończenia: 27 kwietnia 2026 09:28

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zdjęcie przedstawia imadło do mocowania elementów o przekroju

A. kwadratowym.

B. trójkątnym.

C. prostokątnym.

D. okrągłym.

Jeśli wybrałeś coś, co dotyczy elementów o innych kształtach jak kwadratowe czy prostokątne, to nie jest to dobre podejście do tego, co widzimy na zdjęciu. Imadła mają różne kształty szczęk, co daje różne możliwości, ale do mocowania okrągłych przedmiotów, nie działa to najlepiej. Na przykład, imadło z płaskimi szczękami, które nadaje się do kwadratów, nie trzyma stabilnie cylindrów. Może to powodować ich przesunięcia przy obróbce, a to jest ryzykowne. Użycie trójkątnego imadła do okrągłych rzeczy to też zły pomysł, bo można uszkodzić zarówno narzędzie, jak i mocowany materiał. Wybór złego imadła może sprawić, że jakość pracy spadnie i może stwarzać niebezpieczeństwo dla osoby, która tym pracuje. Zawsze trzeba dobierać narzędzia do specyfiki pracy, więc warto dobrze przemyśleć, co zrobić przed przystąpieniem do działania.

Pytanie 2

Narzędzie przedstawione na zdjęciu należy zamocować podczas obróbki skrawaniem na

A. dłutownicy Magga.

B. strugarce.

C. przeciągarce.

D. dłutownicy Fellowsa.

Wybierając inne odpowiedzi, jak strugarka czy dłutownice Magga i Fellowsa, widać, że były pewne niejasności co do narzędzi skrawających i ich zastosowania. Strugarka jest stworzona do obróbki powierzchni dużych elementów, żeby je wygładzić czy nadać im kształt, ale nie nadaje się do przeciągania otworów, co jest kluczowe dla zrozumienia, dlaczego przeciąg nie mógłby być tam zamontowany. Dłutownice, takie jak Magga i Fellowsa, służą do dłutowania, a więc do formowania kształtów na materiałach, ale też nie są do przeciągów, więc mylenie tych narzędzi może prowadzić do dużych błędów w produkcji. Zastosowanie niewłaściwego narzędzia może dać gorszą jakość wykończenia, a nawet uszkodzić narzędzia i obrabiany materiał. Dlatego warto zaznajomić się z zasadami działania oraz różnicami między tymi obrabiarkami, żeby wszystko działało sprawnie i zgodnie z branżowymi standardami.

Pytanie 3

Przedstawiony symbol graficzny jest oznaczeniem podpory

A. ruchomej.

B. regulowanej.

C. samonastawnej.

D. wahliwej.

Wybór innej odpowiedzi pokazuje, że masz jakieś nieporozumienia co do klasyfikacji podpór w konstrukcjach. Odpowiedź o podporze ruchomej jest myląca - te podpory często są związane z konstrukcjami, które mogą się poruszać, co nie pasuje do podpór samonastawnych. W praktyce podpory ruchome są używane tam, gdzie potrzebne są przemieszczania w różnych kierunkach, a to nie pasuje do tego, jak działają podpory samonastawne. Podpory regulowane z kolei mogą zmieniać swoje wymiary czy pozycję, co także nie odnosi się do podpór samonastawnych, które zostają w miejscu. A co do wahliwych podpór, to są one bardziej skomplikowane i mają inne zadania związane z przenoszeniem momentów gnących. Dlatego warto zrozumieć różnice między tymi typami podpór, bo błędny wybór może prowadzić do poważnych problemów z stabilnością i efektywnością całej konstrukcji.

Pytanie 4

Która maszyna narzędziowa wykonuje główny ruch roboczy w formie posuwisto-zwrotnej, a narzędzie porusza się w ruchu obrotowym oraz wgłębnym?

A. Strugarka wzdłużna

B. Szlifierka do płaszczyzn

C. Honownica

D. Przeciągarka

Honownica to maszyna, która wykonuje ruch posuwisto-zwrotny, ale głównie poprawia wymiary wewnętrzne otworów i chropowatość. Nie obraca narzędzia, co w tym przypadku jest kluczowe. Przeciągarka z kolei służy do obróbki długich elementów i przesuwa narzędzie wzdłuż materiału, więc też nie spełnia wymagań. Z kolei strugarka wzdłużna, jak przeciągarka, jest skupiona na formowaniu na długich elementach, a jej ruch nie jest posuwisto-zwrotny w tradycyjnym sensie, bo to bardziej ruch jednostajny. Szlifierka do płaszczyzn łączy cechy obu, skupiając się na precyzyjnych powierzchniach. Jeśli nie rozumiemy ruchów roboczych i zastosowań różnych obrabiarek, to łatwo możemy popełnić błąd w projektowaniu procesów produkcyjnych i przy wyborze narzędzi, co w perspektywie prowadzi do słabszej jakości i większych problemów z produkcją.

Pytanie 5

Punkt odniesienia narzędzia oznaczono na rysunku numerem

A. 1

B. 3

C. 4

D. 2

Odpowiedź 3 jest prawidłowa, ponieważ punkt odniesienia narzędzia w obrabiarkach CNC oznaczony jest właśnie tym numerem. Punkt odniesienia jest kluczowym elementem w procesie obróbki, gdyż zapewnia dokładność i powtarzalność operacji. W praktyce, w przypadku frezowania czy toczenia, punkt ten to miejsce, w którym narzędzie wchodzi w kontakt z materiałem obrabianym, co pozwala na precyzyjne ustawienie maszyny i kontrolowanie głębokości oraz kąta cięcia. W standardach branżowych, takich jak ISO 11161, podkreśla się znaczenie precyzyjnych ustawień narzędzi w celu uniknięcia błędów i strat materiałowych. Zrozumienie i umiejętność identyfikacji punktu odniesienia jest niezbędne dla każdego operatora maszyn CNC, jako że wpływa to na ogólną jakość wykonanej pracy i efektywność produkcji.

Pytanie 6

Imak narzędziowy stanowi kluczowy element wyposażenia

A. tokarki

B. frezarki

C. wiertarki

D. szlifierki

Imak narzędziowy jest kluczowym elementem w tokarkach, ponieważ odpowiada za pewne i stabilne mocowanie narzędzi skrawających, co jest niezbędne do precyzyjnej obróbki materiałów. Tokarka jest maszyną, która przekształca materiał w kształt za pomocą obracającego się przedmiotu oraz narzędzi skrawających, które są przymocowane do imaka. Dobrze dobrany imak zapewnia, że narzędzie skrawające pracuje w optymalnym ustawieniu, co minimalizuje ryzyko wibracji i błędów w obróbce. W praktyce, na przykład podczas toczenia wałków, imak musi zapewniać stałe mocowanie narzędzia, aby uzyskać gładkie i dokładne powierzchnie. Właściwe zastosowanie imaka narzędziowego wiąże się z przestrzeganiem norm ISO dotyczących narzędzi skrawających, które promują bezpieczeństwo i wydajność pracy. Dlatego znajomość i umiejętność doboru odpowiednich imaków są kluczowe dla każdego tokarza, który chce uzyskać wysoką jakość obróbki oraz zwiększyć efektywność produkcji.

Pytanie 7

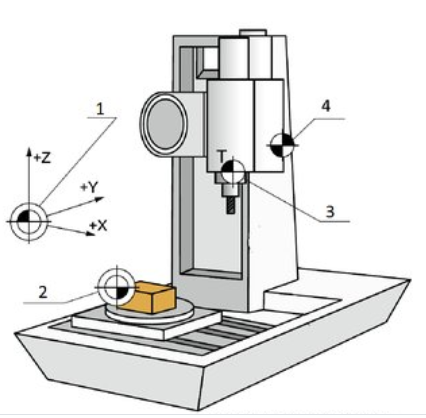

W przedstawionym układzie frezarki CNC punkt zerowy przedmiotu obrabianego oznaczono numerem

A. 4

B. 1

C. 3

D. 2

Wybierając inne numery, można stracić z oczu istotę punktu zerowego w obróbce CNC. Oznaczenie numerem "2", "3" lub "4" sugeruje nieporozumienie co do roli punktu odniesienia. W przypadku frezarek CNC, punkt zerowy odnosi się do miejsca, z którego rozpoczynają się wszystkie ruchy narzędzia. Nieprawidłowe zrozumienie tej koncepcji może prowadzić do błędów w obróbce, takich jak złe pozycjonowanie narzędzia, co w rezultacie skutkuje wadliwymi komponentami. Osoby wybierające inne odpowiedzi mogą nie rozumieć, że punkt zerowy powinien być zawsze wyraźnie oznaczony na obrabianym przedmiocie, aby zapewnić precyzję i powtarzalność. Dodatkowo, niektóre z tych numerów mogą sugerować inne punkty odniesienia, które są nieodpowiednie w danej sytuacji. Zaburzenie tej hierarchii w ustawieniach może prowadzić do skomplikowanych problemów, takich jak kolizje narzędzi czy nadmierne zużycie materiałów. Dlatego także ważne jest, aby przy ustalaniu punktu zerowego korzystać z uznanych norm i praktyk branżowych, unikając subiektywnych interpretacji. W kontekście złożonych operacji obróbczych, każdy błąd w określeniu punktu zerowego może mieć drastyczne skutki w całym procesie produkcyjnym.

Pytanie 8

Jakie czynności konserwacyjne w centrum tokarsko-frezarskim CNC należy przeprowadzać codziennie przez operatora?

A. Usunięcie wiórów z chłodziwa

B. Sprawdzenie czystości płynu chłodzącego

C. Weryfikacja stanu olejów smarujących oraz płynów hydraulicznych

D. Czyszczenie filtra oraz wentylatora w szafie elektrycznej

Codzienne sprawdzanie poziomu olejów smarujących i płynów hydraulicznych w centrum tokarsko-frezarskim CNC jest kluczowym elementem zapewnienia jego sprawnego funkcjonowania. Oleje smarujące mają za zadanie redukować tarcie pomiędzy ruchomymi elementami maszyny, co znacząco wpływa na jej żywotność oraz precyzję obróbczych procesów. Niewłaściwy poziom oleju lub jego zanieczyszczenie mogą prowadzić do uszkodzeń mechanicznych, a w skrajnych przypadkach do awarii urządzenia. W praktyce operator powinien regularnie monitorować poziom oleju, a w razie potrzeby uzupełniać go, stosując odpowiednie środki smarne zgodne z zaleceniami producenta. Dodatkowo, kontrola płynów hydraulicznych jest równie ważna, ponieważ odpowiadają one za prawidłowe działanie systemów hydraulicznych, które są często wykorzystywane w nowoczesnych obrabiarkach CNC. Stosowanie dobrych praktyk w zakresie utrzymania maszyny, takich jak codzienne sprawdzanie tych poziomów, prowadzi do zwiększenia efektywności produkcji i minimalizacji ryzyka przestojów. Warto również zapoznać się z dokumentacją techniczną maszyny oraz standardami branżowymi, aby zapewnić zgodność z wymaganiami operacyjnymi.

Pytanie 9

Który z wymienionych elementów charakterystycznych jest ustalany przez programistę w aplikacji obróbczej?

A. Zerowy obrabiarki

B. Odniesienia narzędzia

C. Zerowy przedmiotu obrabianego

D. Referencyjny

Zerowy przedmiotu obrabianego to kluczowy punkt odniesienia w programowaniu obrabiarek CNC, który definiuje miejsce, w którym przedmiot obrabiany powinien znajdować się w odniesieniu do narzędzi i osprzętu. Programista ustala ten punkt w celu zapewnienia precyzyjnej i powtarzalnej obróbki. Umożliwia to dokładne pozycjonowanie narzędzi w stosunku do obrabianego materiału, co jest niezbędne do uzyskania wysokiej jakości wykończenia i minimalizacji błędów produkcyjnych. Na przykład, jeżeli punkt zerowy przedmiotu obrabianego zostanie poprawnie zdefiniowany, obrabiarka będzie mogła wykonać operacje takie jak frezowanie czy toczenie z zachowaniem wymaganych tolerancji. W praktyce, ustalanie punktu zerowego jest często realizowane poprzez fizyczne pomiary przy użyciu specjalistycznych narzędzi, jak sonda lub urządzenia pomiarowe. Ścisłe przestrzeganie procedur związanych z definiowaniem punktów zerowych jest jednym z fundamentów dobrych praktyk w obróbce CNC, co przekłada się na optymalizację procesów produkcyjnych i zwiększenie efektywności operacyjnej.

Pytanie 10

W trakcie próby uruchomienia tokarki CNC z hydraulicznym uchwytem samocentrującym na panelu sterującym obrabiarki wyświetlił się komunikat: "przekroczony zakres mocowania". Aby poprawnie uruchomić obrabiarkę, należy

A. dostosować zakres mocowania szczęk

B. zlekceważyć komunikat

C. zwiększyć siłę mocowania obrabianego materiału

D. usunąć komunikat

Dobrze, że zwróciłeś uwagę na mocowanie szczęk, bo to naprawdę ważne, żeby wszystko działało prawidłowo na tokarkach CNC. Jak widzisz, komunikat "przekroczony zakres mocowania" to znak, że coś jest nie tak z ustawieniami w stosunku do materiału, który obrabiasz. Uchwyt samocentrujący ma za zadanie trzymać materiał stabilnie, żeby uniknąć jakichkolwiek nieprzyjemnych drgań czy przemieszczeń podczas pracy. Musisz dobrać mocowanie zgodnie z średnicą i kształtem materiału, bo to wpływa na jakość obróbki. Warto zawsze sprawdzić ustawienia w systemie przed rozpoczęciem, żeby mieć pewność, że wszystko jest w porządku. Ignorowanie komunikatu, czy po prostu zwiększanie siły mocowania, to zły pomysł – to może doprowadzić do uszkodzeń nie tylko materiału, ale też narzędzi, a w skrajnych przypadkach zagrażać bezpieczeństwu. Dlatego pamiętaj, żeby mocowanie było zgodne z zasadami bezpieczeństwa i precyzyjnej obróbki, bo to ma znaczenie!

Pytanie 11

Do testów zaliczają się:

A. kątownik, liniał krawędziowy, rysik

B. promieniomierz, płytki wzorcowe, kątownik

C. głębokościomierz, liniał krawędziowy, suwmiarka modułowa

D. przymiar kreskowy, suwmiarka, mikrometr

Odpowiedź wskazuje na narzędzia pomiarowe, które są niezbędne w procesach wytwarzania oraz kontroli jakości. Promieniomierz jest specjalistycznym przyrządem służącym do pomiaru promieni krzywizn, co jest kluczowe w precyzyjnych zastosowaniach inżynierskich oraz w przemyśle motoryzacyjnym, gdzie tolerancje geometrów muszą być ściśle kontrolowane. Płytki wzorcowe służą jako odniesienie do kalibracji i weryfikacji innych narzędzi pomiarowych, co jest standardową praktyką w laboratoriach metrologicznych oraz na liniach produkcyjnych. Kątownik, z kolei, jest nieocenionym narzędziem do sprawdzania kątów prostych oraz precyzyjnego ustawiania elementów w trakcie obróbki, zapewniając wysoką jakość wykonania. Wspierając się tymi narzędziami, profesjonaliści mogą zapewnić zgodność produktów z normami jakościowymi, co jest kluczowe dla utrzymania konkurencyjności na rynku.

Pytanie 12

Jak kąt natarcia narzędzia skrawającego wpływa na

A. odprowadzanie ciepła

B. chropowatość obrabianej powierzchni

C. opór skrawania

D. sposób odprowadzania wiórów

Kąt natarcia ostrza narzędzia skrawającego ma kluczowe znaczenie dla efektywności procesu skrawania, a szczególnie wpływa na sposób odprowadzania wiórów. Kąt natarcia, definiowany jako kąt pomiędzy ostrzem narzędzia a obrabianym materiałem, może znacząco zmieniać dynamikę wytwarzania wiórów podczas skrawania. Odpowiedni kąt natarcia pozwala na optymalne formowanie wiórów, co jest istotne dla uzyskania wysokiej jakości obrabianej powierzchni oraz efektywności procesu. W praktyce, czołowe narzędzia skrawające, takie jak frezy i wiertła, są projektowane z uwzględnieniem specyficznych kątów natarcia, co pozwala na odpowiednie formowanie wiórów i ich sprawne odprowadzanie. W przypadku narzędzi stosowanych do materiałów twardych, jak stal hartowana, zwiększenie kąta natarcia może prowadzić do lepszego odprowadzania wiórów, minimalizując ryzyko ich zatykania się w obrabiarce. W branży obróbczej standardy, takie jak ISO 8688, wskazują na konieczność dostosowania kątów natarcia do specyfiki materiałów oraz rodzaju procesu skrawania, co zapewnia optymalizację wydajności i bezpieczeństwa pracy.

Pytanie 13

Zalecane wartości skrawania podczas procesu obróbczy na tokarce CNC wynoszą: v_f = 220 mm/min oraz f_n = 0,20 mm/obr. Który fragment programu sterującego zawiera te zalecane wartości skrawania?

A. G96 S220 M4 F0.2

B. G94 S100 M4 F200

C. G95 S50 M3 F0.1

D. G95 S220 M4 F0.3

Odpowiedź G96 S220 M4 F0.2 jest prawidłowa, ponieważ spełnia zatwierdzone parametry skrawania dla obróbki na tokarce CNC. Parametr 'G96' oznacza, że narzędzie skrawające pracuje z stałą prędkością obrotową na poziomie 220 obr/min, co jest zgodne z zalecanym parametrem vf = 220 mm/min. Ponadto, 'F0.2' wskazuje na posuw na obrót wynoszący 0,20 mm/obr, co również jest zgodne z wymaganiami. Takie parametry skrawania są kluczowe dla uzyskania optymalnej jakości obróbki oraz wydajności procesu. W praktyce, stosowanie właściwych parametrów skrawania pozwala na zwiększenie trwałości narzędzi, redukcję kosztów operacyjnych oraz poprawę jakości obrabianych detali. Warto również zwrócić uwagę na fakt, że w kontekście obróbki metali, dobra praktyka wymaga monitorowania parametrów skrawania i dostosowywania ich w zależności od materiału obrabianego oraz używanego narzędzia, co harmonizuje z zaleceniami norm ISO dotyczących obróbki skrawaniem.

Pytanie 14

Którego narzędzia stosowanego na obrabiarce CNC, dotyczą informacje zapisane w ramce?

1.	Przesunięcie w osi X (L₁)
2.	Przesunięcie w osi Z (L₂)
3.	Promień płytki wieloostrzowej.

A. Freza palcowego.

B. Gwintownika.

C. Noża tokarskiego.

D. Nawiertaka.

Nóż tokarski jest narzędziem kluczowym w obróbce skrawaniem, zwłaszcza na obrabiarkach CNC. Informacje zapisane w ramce odzwierciedlają parametry, które są fundamentalne dla prawidłowego działania tokarki, takie jak przesunięcia w osiach X i Z oraz promień płytki wieloostrzowej. Osie X i Z w tokarkach CNC odpowiadają za ruch narzędzia względem obrabianego przedmiotu, co umożliwia precyzyjne frezowanie i toczenie. Promień płytki wieloostrzowej natomiast ma kluczowe znaczenie dla efektywności skrawania, wpływając na jakość wykończenia powierzchni oraz trwałość narzędzia. W praktyce, odpowiednie ustawienie tych parametrów zgodnie z informacjami z ramki wpływa na ogólną wydajność procesu produkcyjnego, co jest zgodne z normami ISO 9001 w zakresie zarządzania jakością. Warto również pamiętać, że umiejętność właściwego interpretowania danych technicznych jest niezbędna do optymalizacji procesów produkcyjnych na tokarkach CNC.

Pytanie 15

Działka elementarna przedstawionego czujnika zegarowego wynosi

A. 10 mm

B. 1 mm

C. 0,01 mm

D. 0,1 mm

Wybór błędnych odpowiedzi, takich jak 1 mm, 0,1 mm lub 10 mm, wynika najczęściej z niepełnego zrozumienia oznaczeń na tarczy czujnika zegarowego. Oznaczenie „0-1 0,01 mm” jasno wskazuje, że jedna pełna rotacja wskazówki odpowiada pomiarowi w zakresie od 0 do 1 mm, a nie do wartości większych. W przypadku odpowiedzi 1 mm, mógłbyś myśleć, że miernik pokazuje całościowy pomiar, jednak w rzeczywistości to oznaczenie odnosi się do zakresu, a nie do konkretnej wartości działki. Z kolei opcja 0,1 mm może być mylona z wartością, która wydaje się bardziej rozsądna, ale nie wpisuje się w podziałkę wskazaną na tarczy, co prowadzi do błędnego wniosku o dokładności pomiaru. Wybór 10 mm jako działki elementarnej jest zupełnie niezgodny z zasadami pomiarowymi, ponieważ wskazuje na znacznie większą jednostkę, która nie ma zastosowania w kontekście precyzyjnych pomiarów mechanicznych. Kluczowym błędem myślowym jest zatem mylenie zakresu pomiarowego z jego granicami oraz niewłaściwe interpretacje wskazania czujnika. Aby uniknąć takich pomyłek, ważne jest, aby dokładnie zapoznać się z instrukcją obsługi sprzętu pomiarowego oraz stosować się do powszechnie uznawanych standardów w zakresie pomiarów, co zapewnia precyzję i wiarygodność uzyskiwanych wyników.

Pytanie 16

Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?

A. %

B. -

C. (

D. ?

Komentarze w programach sterujących obrabiarkami numerycznymi napisanymi w języku ISO rozpoczynają się znakiem otwierającym nawias, czyli '('. Taka konwencja jest zgodna z międzynarodowymi standardami programowania CNC, co pozwala na łatwe oddzielanie instrukcji kodu od treści, która nie jest interpretowana przez maszynę. Na przykład, jeśli w kodzie CNC chcesz wprowadzić notatkę wyjaśniającą, możesz użyć komendy: '(To jest komentarz'. Dzięki temu operatorzy i programiści mogą dodawać kontekst do kodu, co jest nieocenione w procesach produkcyjnych. Konwencja ta sprzyja również lepszej organizacji kodu, co jest szczególnie ważne w bardziej skomplikowanych projektach, gdzie wiele osób może pracować nad tym samym programem. W praktyce, stosowanie komentarzy poprawia czytelność i ułatwia przyszłe modyfikacje oraz diagnozowanie błędów w programach CNC, co jest kluczowe dla efektywności produkcji.

Pytanie 17

Pryzmę magnetyczną najczęściej wykorzystuje się do ustalania oraz mocowania

A. ceowników aluminiowych

B. dwuteowników żeliwnych

C. teowników stalowych

D. wałków stalowych

Mocowanie teowników stalowych, ceowników aluminiowych czy dwuteowników żeliwnych pryzmami magnetycznymi może być, delikatnie mówiąc, nieodpowiednie. Te materiały mają różne właściwości, co wpływa na to, jak skutecznie można je mocować. Teowniki, nawet jak są stalowe, często mają mniejsze profile, więc równomierne przyłożenie siły magnetycznej może być kłopotliwe. Jeśli nie użyjesz odpowiednich pryzm, to elementy mogą się osunąć podczas obróbki, a to na pewno wpłynie na jakość końcowego produktu. Co do ceowników aluminiowych, to ich niska przewodność magnetyczna sprawi, że pryzma nie będzie w stanie ich dobrze trzymać, więc mogą się przesuwać lub obracać, co nie jest niczym dobrym. A dwuteowniki żeliwne? Tu to już w ogóle może być problem – mają dużą masę i są kruche. W takich przypadkach lepiej użyć mechanicznych metod mocowania, jak dociski czy imadła, bo one zapewniają większą stabilność i zmniejszają ryzyko uszkodzenia materiału. Ważne, żeby zrozumieć, jak różne materiały zachowują się podczas obróbki, bo to klucz do efektywnej produkcji i uniknięcia strat.

Pytanie 18

Rysunek przedstawia schemat ustalenia i zamocowania przedmiotu obrabianego w

A. uchwycie trój szczękowym pneumatycznym i kle obrotowym.

B. tulei zaciskowej, kle obrotowym i stałym.

C. uchwycie trój szczękowym hydraulicznym i kle obrotowym.

D. zabieraku czołowym i kle obrotowym.

Uchwyty trój szczękowe pneumatyczne są niezwykle istotnym elementem w procesie obróbki skrawaniem. Ich konstrukcja umożliwia pewne i stabilne mocowanie przedmiotów obrabianych o zróżnicowanych kształtach, co jest kluczowe dla zapewnienia precyzyjnych wymiarów oraz wysokiej jakości powierzchni obrabianych. W porównaniu do uchwytów czołowych czy tulei zaciskowych, uchwyty trój szczękowe pneumatyczne oferują szybszą i bardziej efektywną wymianę narzędzi oraz lepsze dostosowanie do zmieniających się wymagań produkcyjnych. Kieł obrotowy, będący dodatkowym elementem mocowania, służy do stabilizacji obrabianego przedmiotu, co minimalizuje drgania i poprawia jakość obróbki. Tego rodzaju rozwiązania są zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie odpowiednich narzędzi mocujących dla efektywności procesów obróbczych. W praktyce, uchwyty pneumatyczne są szeroko stosowane w nowoczesnych zakładach produkcyjnych, gdzie precyzja i szybkość są kluczowe dla konkurencyjności.

Pytanie 19

Odczytaj wskazanie z przedstawionego na ilustracji mikromierza.

A. 8,37 mm

B. 8,87 mm

C. 11,37 mm

D. 11,87 mm

Wybór odpowiedzi 11,87 mm, 8,87 mm lub 11,37 mm wskazuje na błędne zrozumienie zasad odczytu mikrometru. Odczyt z mikrometru wymaga precyzyjnego zsumowania trzech elementów, co w tym przypadku nie zostało zachowane. Odpowiedź 11,87 mm sugeruje, że użytkownik mógł błędnie dodać wartości, bądź pomylić odczyt z podziałki głównej z bębna. Istotne jest, aby pamiętać, że odczyt podziałki głównej to tylko podstawowa wartość całkowita, która nie może być większa niż rzeczywisty pomiar. Odpowiedzi 8,87 mm i 11,37 mm również wskazują na pomyłki w interpretacji wartości z bębna i noniusza. Często zdarza się, że pomiar na bębnie jest mylony z wartością noniusza, co prowadzi do nieprawidłowych wyników. Zrozumienie wartości pomiarowych oraz ich sumowanie jest kluczowe, aby uniknąć takich błędów. W praktyce, aby upewnić się, że pomiar jest dokładny, warto kilkakrotnie powtórzyć odczyt oraz zrozumieć zasady działania mikrometru. Użycie mikrometru w kontekście przemysłowym wymaga precyzji i dokładności, a niewłaściwe odczyty mogą prowadzić do poważnych błędów w produkcji i kontroli jakości. Dlatego ważne jest, aby nauczyć się poprawnych technik odczytu oraz praktykować je na różnych przykładach.

Pytanie 20

Przedstawiony na rysunku wymiar obróbkowy rowka należy zmierzyć

A. głębokościomierzem mikrometrycznym.

B. średnicówką mikrometryczną.

C. mikrometrem kabłąkowym zewnętrznym.

D. mikrometrem wewnętrznym.

Głębokościomierz mikrometryczny jest idealnym narzędziem do pomiaru głębokości rowków, otworów lub innych zagłębień, co czyni go najbardziej odpowiednim przyrządem do określonego wymiaru obróbkowego. Dzięki swojej konstrukcji i precyzji, pozwala on na dokładne i powtarzalne pomiary, co jest kluczowe w procesach produkcyjnych i kontroli jakości. Głębokościomierze mikrometryczne są powszechnie stosowane w przemyśle, gdzie wymagana jest wysoka precyzja pomiaru. Na przykład, w branży motoryzacyjnej, dokładne zmierzenie głębokości rowków w komponentach silników jest niezbędne do zapewnienia ich prawidłowego działania. Zastosowanie tego narzędzia przyczynia się do zwiększenia efektywności produkcji oraz minimalizacji błędów, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Warto także zauważyć, że korzystanie z odpowiednich narzędzi pomiarowych jest kluczowe dla utrzymania standardów jakości, takich jak ISO 9001, które kładą nacisk na systematyczne podejście do zapewnienia jakości w procesach produkcyjnych.

Pytanie 21

Dokumentacja techniczna maszyny nie zawiera

A. widoku zewnętrznego urządzenia

B. rysunków operacyjnych

C. wykazu części zamiennych

D. normatywów dotyczących remontów

Wybór odpowiedzi wskazujących na wykaz części zamiennych, widok zewnętrzny maszyny oraz normatywy remontowe w kontekście zawartości dokumentacji technicznej obrabiarki jest błędny, ponieważ te elementy są istotnymi składnikami takiej dokumentacji. Wykaz części zamiennych stanowi kluczowy element, który umożliwia efektywne zarządzanie zapasami oraz szybką wymianę komponentów w przypadku awarii. Niezwykle istotne dla utrzymania operacyjności obrabiarki jest posiadanie dokładnych informacji o dostępnych częściach zamiennych, co przyspiesza proces naprawczy i minimalizuje przestoje w produkcji. Widok zewnętrzny maszyny, z kolei, jest niezbędny dla użytkowników, aby mogli łatwo identyfikować pojedyncze elementy oraz zrozumieć ich funkcję w kontekście całego systemu. Normatywy remontowe dostarczają wskazówek dotyczących procedur konserwacyjnych i naprawczych, co jest kluczowe dla zapewnienia długotrwałego i efektywnego funkcjonowania obrabiarki. Brak tych elementów w dokumentacji technicznej mógłby prowadzić do nieporozumień i błędów w obsłudze maszyny, co z kolei wpływałoby na bezpieczeństwo operacji oraz jakość wyrobów. Dlatego ważne jest, aby zrozumieć, że każda z tych odpowiedzi odnosi się do kluczowych aspektów pracy z obrabiarką, a ich pominięcie w dokumentacji technicznej byłoby praktycznie nieakceptowalne w każdym profesjonalnym środowisku przemysłowym.

Pytanie 22

Informację o wartości promienia narzędzia wieloostrzowego noża tokarskiego należy umieścić w

A. programie głównym.

B. cyklu stałym.

C. korektorze narzędzia.

D. podprogramie.

Odpowiedź "korektor narzędzia" jest prawidłowa, ponieważ w obróbce skrawaniem, szczególnie w kontekście tokarek, kluczowe jest precyzyjne ustawienie narzędzi skrawających. Korektor narzędzia to urządzenie, które umożliwia dokładne pomiary i kompensacje wartości promienia narzędzia, co jest niezbędne do zapewnienia wysokiej jakości obróbki oraz minimalizacji błędów. Przykładowo, gdy używamy noża tokarskiego z wieloma ostrzami, właściwe wprowadzenie wartości promienia w korektorze narzędzia pozwala na automatyczne dostosowanie parametrów skrawania w programie CNC, co znacząco wpływa na efektywność produkcji i dokładność wymiarową detali. Dobre praktyki w branży sugerują regularną kalibrację korektora narzędziowego, aby zapewnić zgodność z wymaganiami technologicznymi oraz standardami jakości. Użycie korektora narzędzia to nie tylko kwestia komfortu pracy, ale także istotny element wpływający na długotrwałość narzędzi skrawających oraz stabilność procesów produkcyjnych.

Pytanie 23

Jakie zastosowanie ma czujnik zegarowy?

A. określanie chropowatości

B. powiększanie obrazu niewielkich obiektów

C. weryfikacja kształtu geometrycznego elementu

D. mierzenie kąta

Czujnik zegarowy, znany również jako miernik zegarowy, jest precyzyjnym narzędziem pomiarowym wykorzystywanym do sprawdzania kształtu geometrycznego elementów mechanicznych. Umożliwia on pomiar odchyleń od idealnych wymiarów, co jest kluczowe w procesach produkcyjnych i kontroli jakości. Przykładem zastosowania czujnika zegarowego jest pomiar tolerancji w częściach maszyn czy narzędziach skrawających. W branży inżynieryjnej i produkcyjnej, zgodnie z normami ISO, precyzyjne pomiary są niezbędne dla zapewnienia odpowiedniej jakości produktów. Dobre praktyki wskazują, że regularne używanie czujników zegarowych w pomiarach pozwala na identyfikację problemów w procesie produkcyjnym oraz minimalizację odpadów, co przekłada się na zwiększenie efektywności i obniżenie kosztów. Znajomość zasad działania czujników zegarowych oraz ich prawidłowa kalibracja są fundamentami skutecznego zarządzania jakością w przedsięwzięciach przemysłowych.

Pytanie 24

W którym bloku programu obróbki należy dokonać zmian w celu korekty wartości posuwu?

N05 G90 G95 G54

N10 T0101 S150 F200

N15 G0 X100 Z120 M04

N20 G1 Z80

A. N05

B. N20

C. N10

D. N15

Odpowiedź N10 jest prawidłowa, ponieważ to właśnie w tym bloku programu znajduje się definicja wartości posuwu, oznaczona literą F. W przypadku obrabiarek CNC, wartość posuwu jest kluczowa dla jakości obróbki, wpływa na szybkość i dokładność procesu skrawania. Wartość F200, umieszczona w bloku N10, oznacza, że narzędzie przesuwa się z prędkością 200 mm/min. W praktyce, modyfikacja tej wartości może być konieczna w przypadku zmiany materiału obrabianego lub stanu narzędzia skrawającego, co może wpłynąć na efektywność obróbki oraz żywotność narzędzi. Ważne jest, aby inżynierowie i operatorzy zwracali uwagę na te aspekty, stosując się do dobrych praktyk, takich jak regularne monitorowanie i dostosowywanie posuwu w zależności od obrobionego materiału oraz wymagań technologicznych. Dobrze jest również korzystać z dokumentacji producenta narzędzi oraz standardów branżowych, aby ustalać optymalne wartości posuwu w różnych warunkach obróbczych.

Pytanie 25

Który sprawdzian przedstawiono na rysunku?

A. Tłoczkowy.

B. Trzpieniowy.

C. Pierścieniowy.

D. Szczękowy.

Wybrana odpowiedź "Pierścieniowy" jest poprawna, ponieważ na zdjęciu przedstawiono sprawdzian pierścieniowy, który jest kluczowym narzędziem w zakresie kontroli jakości elementów cylindrycznych. Sprawdziany te są zaprojektowane do precyzyjnego pomiaru wymiarów zewnętrznych, co jest niezbędne w procesach produkcji i obróbki mechanicznej. Charakteryzują się one kształtem pierścienia z gwintem wewnętrznym, co umożliwia ich dokładne dopasowanie do badanego elementu, na przykład wałka. Zastosowanie sprawdzianów pierścieniowych pozwala na szybkie i efektywne wykrywanie ewentualnych niezgodności w wymiarach, co jest zgodne z najlepszymi praktykami w inżynierii jakości. W branży inżynieryjnej, stosowanie odpowiednich narzędzi pomiarowych, takich jak sprawdziany pierścieniowe, jest zgodne z normami ISO, które określają wymagania dotyczące dokładności pomiarów. Dzięki tym narzędziom można zapewnić, że wytwarzane produkty spełniają określone standardy jakości, co jest kluczowe dla utrzymania konkurencyjności na rynku.

Pytanie 26

Które wartości parametrów skrawania, f posuw oraz n prędkość obrotowa są odpowiednie do wykonania rowka w wałku stalowym na tokarce

A. f = 0,18 i n = 900

B. f = 0,04 i n = 600

C. f = 0,30 i n = 1300

D. f = 0,25 i n = 100

Wybór parametrów skrawania jest kluczowy dla efektywności operacji tokarskich i jakości obrobionych elementów. W przypadku wartości f = 0,30 i n = 1300, posuw jest zbyt wysoki dla stali, co prowadzi do nadmiernego obciążenia narzędzia, a tym samym do jego szybszego zużycia. Również prędkość obrotowa 1300 obr./min jest zbyt duża dla tej kombinacji, co może skutkować przegrzaniem narzędzia i pogorszeniem jakości powierzchni. Z kolei odpowiedź z f = 0,25 i n = 100 również nie jest odpowiednia, ponieważ posuw jest zbyt duży, co może prowadzić do obniżenia jakości wykończenia i zwiększenia tolerancji, co w przypadku precyzyjnych prac jest nieakceptowalne. Odpowiedzi z f = 0,18 i n = 900 mają podobne mankamenty, zbyt wysoki posuw powoduje, że proces obróbczy staje się bardziej agresywny, prowadząc do wibracji i niestabilności w trakcie toczenia. Takie błędne podejście często wynika z niedostatecznej znajomości zasad doboru parametrów skrawania, co może skutkować nie tylko problemami jakościowymi, ale także kosztami związanymi z wymianą narzędzi oraz czasem przestojów w produkcji. Dlatego, przy wyborze parametrów skrawania, zawsze należy kierować się zasadą, że niższy posuw podczas wykończenia zapewnia lepsze rezultaty, a prędkości obrotowe powinny być dostosowane do specyfiki materiału oraz wymagań technologicznych obróbki.

Pytanie 27

Jaką funkcję sterującą wykorzystuje się do ustalenia kierunku obrotu wrzeciona?

A. M05

B. M03

C. M08

D. M01

Wybór innych funkcji sterujących, takich jak M01, M08 czy M05, nie jest odpowiedni w kontekście określenia kierunku obrotów wrzeciona. M01 to kod, który zazwyczaj oznacza możliwość wstrzymania programu tylko wtedy, gdy maszyna znajduje się w trybie manualnym, co nie ma nic wspólnego z kierunkiem obrotu wrzeciona. Z kolei M08 jest wykorzystywany do aktywowania chłodziwa, co jest istotne w procesach skrawania, ale również nie wpływa na kierunek obrotów. M05 natomiast to kod do zatrzymania wrzeciona, co również nie odpowiada na pytanie dotyczące jego kierunku. Wybór niewłaściwego kodu M w kontekście programowania CNC może prowadzić do poważnych błędów w produkcji, takich jak uszkodzenia narzędzi czy obróbka materiału w sposób nieprzewidziany. Zrozumienie funkcji poszczególnych kodów i ich zastosowania jest kluczowe dla każdego operatora maszyn CNC. Niezrozumienie tych podstawowych różnic może prowadzić do nieefektywnej obróbki i zwiększenia kosztów, co jest niekorzystne w zachodzącej wciąż konkurencyjnej branży produkcyjnej. Dlatego tak ważne jest, aby przed rozpoczęciem programowania czy obsługi maszyny dobrze przyswoić te zasady, aby uniknąć błędów i zapewnić wysoką jakość produkcji.

Pytanie 28

Obrabiarka, na której należy wykonać rowki ustalające zgodnie z przedstawionym rysunkiem, to

A. przeciągarka pozioma.

B. dłutownica.

C. frezarka pionowa.

D. strugarka poprzeczna.

Wybór strugarki poprzecznej, dłutownicy lub przeciągarki poziomej jako odpowiedzi na pytanie o obrabiarkę do rowków ustalających wskazuje na niepełne zrozumienie zastosowania tych narzędzi w procesach obróbczych. Strugarka poprzeczna jest maszyną, która wykonuje obróbkę struganiem, głównie wykorzystywaną do uzyskiwania równych powierzchni, ale nie jest przystosowana do precyzyjnego tworzenia rowków na detalach. Z kolei dłutownica, mimo że może być używana do obróbki kształtowej, ma ograniczone możliwości w zakresie wykonywania rowków ustalających, zwłaszcza w kontekście precyzyjnej obróbki w osi pionowej. Przeciągarka pozioma to maszyna, która działa na zasadzie przeciągania narzędzia przez materiał, co jest zupełnie inną metodą obróbczej. Takie podejście może prowadzić do błędów w praktyce inżynieryjnej, ponieważ nie uwzględnia specyfiki i wymagań związanych z obróbką elementów, które potrzebują precyzyjnych rowków. W kontekście standardów obróbczych, każda z tych maszyn ma swoje zastosowania, ale nie są one właściwe w przypadku rowków ustalających, co należy uwzględnić w planowaniu procesów produkcyjnych.

Pytanie 29

Uzyskanie szóstego poziomu dokładności oraz chropowatości powierzchni wynoszącej Ra=0,32 μm dla otworu przelotowego o średnicy Ø10 jest możliwe poprzez

A. frezowanie

B. rozwiercanie

C. powiercanie

D. wytaczanie

Wytaczanie, powiercanie oraz frezowanie są popularnymi metodami obróbki, jednak nie są one odpowiednie do uzyskania chropowatości Ra=0,32 μm w przypadku otworów przelotowych o średnicy 10 mm. Wytaczanie, na przykład, polega na usuwaniu materiału z obrabianego przedmiotu za pomocą narzędzia, które nie jest w stanie zapewnić tak wysokiej precyzji i jakości powierzchni jak rozwiercanie. Ta metoda jest często stosowana do uzyskiwania większych średnic lub do obróbki złożonych kształtów, jednak jej parametry mogą prowadzić do większej chropowatości. Powiercanie, z kolei, jest procesem skrawania przeznaczonym do wytwarzania otworów o większych średnicach, ale jego wyniki w zakresie jakości powierzchni są często gorsze niż w przypadku rozwiercania. Ostatnia opcja, frezowanie, które polega na usuwaniu materiału za pomocą narzędzi obrotowych, jest bardziej efektywna dla płaskich powierzchni niż dla otworów, co czyni ją mniej odpowiednią do uzyskania wymaganej chropowatości w tym kontekście. Kluczowym błędem jest brak zrozumienia, że dobór odpowiedniej metody obróbki jest kluczowy dla osiągnięcia określonych parametrów jakościowych, a nie każde podejście skrawania jest uniwersalne dla wszystkich zastosowań.

Pytanie 30

Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli

A. kątów w zakresie od 15° do 21°

B. otworów w zakresie od Ø15 do Ø21

C. średnic podziałowych gwintów od M15 do M21

D. wałków w zakresie od Ø15 do Ø21

Zrozumienie błędnych odpowiedzi wymaga przyjrzenia się ich zawartości oraz kontekstu, w jakim są stosowane. Odpowiedzi związane z kontrolą kątów w zakresie od 15° do 21°, otworów w zakresie od Ø15 do Ø21 oraz średnic podziałowych gwintów od M15 do M21 nie mają podstaw w oznaczeniu "MSLb 15÷21". Spróbujmy przyjrzeć się pierwszej z tych opcji. Oznaczenie MSLb wyraźnie odnosi się do pomiaru średnicy, a nie kątów. Użycie sprawdzianu do kontroli kątów nie jest praktykowane w inżynierii mechanicznej, gdzie używa się innych narzędzi, takich jak kątomierze. Podobnie, nieprawidłowe jest również stwierdzenie, że sprawdzian ten służy do pomiaru otworów. Otwory wymagają odrębnych narzędzi pomiarowych, takich jak suwmiarki czy mikrometry, które są zaprojektowane do dokładnego pomiaru średnic wewnętrznych. Ponadto, kontrola średnic gwintów wymaga zupełnie innych przyrządów, takich jak narzędzia do pomiarów materiałów gwintowanych, co również nie znajduje zastosowania w przypadku omawianego sprawdzianu. Te pomyłki wynikają z nieporozumienia dotyczącego funkcji i oznaczeń narzędzi pomiarowych, co jest kluczowe w inżynierii i produkcji. Właściwe zrozumienie oznaczeń oraz przeznaczenia narzędzi pomiarowych jest niezbędne do zachowania jakości i efektywności procesów produkcyjnych.

Pytanie 31

Oblicz posuw w milimetrach na minutę, wiedząc, że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw wynosi 0,1 mm/obr. Wykorzystaj zależność: f_t=f₀·n [mm/min]?

A. 60 mm/min

B. 600 mm/min

C. 6 mm/min

D. 0,6 mm/min

Wybór błędnej odpowiedzi może wynikać z nieprawidłowego zrozumienia wzoru na posuw minutowy. Często pojawiają się mylne założenia, takie jak pomylenie jednostek lub niewłaściwe podstawienie wartości. Na przykład, niektórzy uczniowie mogą pomyśleć, że prędkość obrotowa wrzeciona (600 obr/min) jest traktowana jako posuw, co prowadzi do obliczenia 600 mm/min. Tego rodzaju błąd pokazuje, jak ważne jest zrozumienie, że prędkość obrotowa i posuw są dwoma różnymi, ale powiązanymi parametrami w procesie obróbczy. W rzeczywistości, prędkość obrotowa dotyczy liczby obrotów, jakie wrzeciono wykonuje w ciągu jednej minuty, natomiast posuw określa, jak daleko narzędzie przesuwa się wzdłuż materiału w trakcie jednego obrotu. Aby poprawnie obliczyć posuw minutowy, należy pomnożyć posuw na obrót przez liczbę obrotów na minutę, co nie zawsze jest intuicyjne. Warto również zwrócić uwagę na praktyczne zastosowanie takich obliczeń w przemyśle, gdzie właściwe ustawienie parametrów obróbczych jest kluczowe dla osiągnięcia wysokiej jakości obróbki i efektywności produkcji. Dlatego warto regularnie ćwiczyć i doskonalić umiejętności związane z obliczeniami posuwu, aby unikać powszechnych pułapek w tych zagadnieniach.

Pytanie 32

W celu odkręcenia płytki skrawającej w nożu przedstawionym na ilustracji, należy użyć klucza

A. rurowego.

B. imbusowego.

C. oczkowego.

D. płaskiego.

Użycie klucza imbusowego do odkręcenia płytki skrawającej w nożu jest poprawnym wyborem, ponieważ śruba, która mocuje płytkę, posiada łeb sześciokątny wewnętrzny, co jest charakterystyczne dla tego typu śrub. Klucze imbusowe, znane również jako klucze sześciokątne, doskonale pasują do kształtu otworu, co pozwala na efektywne i bezpieczne odkręcanie. W praktyce, klucz imbusowy minimalizuje ryzyko uszkodzenia łba śruby, co mogłoby się zdarzyć przy użyciu innych typów kluczy. Klucze płaskie, rurowe i oczkowe są zaprojektowane do pracy z innymi rodzajami śrub, co czyni je nieodpowiednimi w tym przypadku. W standardach branżowych podkreśla się znaczenie użycia odpowiednich narzędzi, aby zapewnić bezpieczeństwo oraz efektywność pracy. Warto również pamiętać, że klucze imbusowe dostępne są w różnych rozmiarach, co pozwala na ich wszechstronność w zastosowaniach inżynieryjnych oraz mechanicznych, a ich użycie jest powszechną praktyką w wielu dziedzinach takich jak motoryzacja, elektronika czy budownictwo.

Pytanie 33

Który układ parametrów zapewni minimalną teoretyczną wartość chropowatości powierzchni R_zt w trakcie toczenia?

Wykorzystaj poniższą zależność:

R_zt = f² / 8r

gdzie:
R_zt – teoretyczna wartość chropowatości powierzchni,
f – posuw,
r – promień ostrza noża.

A. r = 0,6 mm, f = 0,2 mm/obr

B. r = 0,6 mm, f = 0,1 mm/obr

C. r = 0,4 mm, f = 0,2 mm/obr

D. r = 0,4 mm, f = 0,1 mm/obr

Wartości parametrów podane w innych odpowiedziach prowadzą do wyższej teoretycznej chropowatości Rzt, co nie jest pożądane w procesach toczenia. W przypadku zestawów z r = 0,4 mm i różnymi wartościami posuwu, chropowatość będzie wyższa, ponieważ mniejszy promień ostrza noża (r) zwiększa wartość Rzt. Na przykład, przy r = 0,4 mm i f = 0,1 mm/obr, otrzymuje się Rzt = (0,12) / (8 * 0,4) = 0,003125 mm. Podobna sytuacja ma miejsce przy f = 0,2 mm/obr, gdzie jeszcze bardziej wzrasta chropowatość. Z kolei zestaw z promieniem ostrza 0,6 mm i f = 0,2 mm/obr także nie jest optymalny, ponieważ mimo większego promienia, wyższy posuw skutkuje wyższą wartością Rzt. Takie podejście do doboru parametrów może prowadzić do nieuzyskania wymaganej jakości powierzchni, co jest kluczowe w zastosowaniach przemysłowych. W praktyce, typowe błędy myślowe obejmują pomijanie relacji między parametrami a chropowatością. Właściwe zrozumienie tej zależności jest niezbędne do optymalizacji procesów produkcyjnych oraz zapewnienia odpowiednich właściwości mechanicznych obrabianych elementów.

Pytanie 34

Po każdorazowym zresetowaniu systemu sterowania maszyn CNC w większości przypadków konieczne jest "najechanie" na punkt

A. zerowy przedmiotu obrabianego

B. wymiany narzędzia

C. osi przedmiotu obrabianego

D. referencyjny

Odpowiedź referencyjny jest poprawna, ponieważ w przypadku zresetowania systemu sterowania obrabiarek CNC kluczowe jest odnalezienie i najechanie na punkt referencyjny. Ten punkt stanowi bazę dla całego procesu obróbczy i jest zdefiniowany w systemie jako lokalizacja, od której wszystkie inne pomiary są odniesione. W praktyce, po zresetowaniu systemu, narzędzie musi zyskać zrozumienie przestrzeni roboczej, a punkt referencyjny zapewnia, że wszystkie osie są prawidłowo skalibrowane. Umożliwia to prawidłowe wykonanie programów obróbczych oraz minimalizuje ryzyko błędów, które mogłyby prowadzić do uszkodzenia narzędzi czy przedmiotu obrabianego. W standardach branżowych, takich jak ISO 9001, podkreślana jest konieczność dokładności i precyzyjnego pomiaru, a najechanie na punkt referencyjny jest zgodne z tymi wymaganiami. Dobrą praktyką jest też regularne sprawdzanie tej kalibracji, aby zapewnić stabilność i powtarzalność procesów obróbczych.

Pytanie 35

Na rysunku przedstawiono oznaczenie punktu

A. referencyjnego.

B. zerowego obrabiarki.

C. odniesienia narzędzia.

D. wymiany narzędzia.

Wybór odpowiedzi błędnych może wynikać z niepełnego zrozumienia symboli stosowanych w obrabiarce CNC oraz ich funkcji w kontekście odczytu i ustawienia narzędzi. Odpowiedź dotycząca wymiany narzędzia odnosi się do procesu, który nie jest związany bezpośrednio z oznaczeniem punktu odniesienia. W rzeczywistości wymiana narzędzia ma miejsce w momencie, gdy konieczne jest zmienienie narzędzia roboczego w obrabiarce, co jest procesem zupełnie innym od kalibracji. Odpowiedź o zerowym punkcie obrabiarki jest również myląca, ponieważ oznaczenie zerowego punktu dotyczy położenia maszyny, a nie konkretnego narzędzia i jego odniesienia. Takie rozróżnienie jest kluczowe, gdyż błędne ustawienie punktu zerowego może prowadzić do poważnych usterek w obróbce. Natomiast odpowiedź dotycząca punktu referencyjnego może wydawać się zbliżona, lecz w kontekście obrabiarek CNC termin „punkt referencyjny” jest zbyt ogólny, ponieważ nie wskazuje wyraźnie na relację między narzędziem a jego pozycjonowaniem. Aby uniknąć takich pomyłek, istotne jest zrozumienie roli, jaką każdy z tych terminów odgrywa w procesie obróbczy, oraz ich praktycznego zastosowania w codziennej pracy z obrabiarkami.

Pytanie 36

Przedstawione na rysunku oprzyrządowanie używane jest podczas

A. frezowania.

B. wiercenia.

C. toczenia.

D. szlifowania.

Odpowiedź 'toczenia' jest poprawna ze względu na charakterystykę oprzyrządowania przedstawionego na rysunku. W obrabiarkach do toczenia, uchwyty są kluczowym elementem, który umożliwia mocowanie przedmiotu obrabianego w taki sposób, aby mógł on obracać się wokół osi. Dzięki temu operator maszyny może precyzyjnie formować materiał, nadając mu zamierzony kształt. W praktyce, toczenie jest powszechnie stosowane w przemyśle do produkcji wałów, osi, czy elementów cylindrycznych. Warto zauważyć, że dobór odpowiedniego uchwytu jest kluczowy dla efektywności procesu obróbczo-wytwórczego. Standardy branżowe, takie jak ISO 9001, wskazują na konieczność zapewnienia wysokiej jakości narzędzi oraz ich właściwego dopasowania do specyfiki obrabianego materiału, co wpływa na wydajność i dokładność operacji skrawania. Zastosowanie właściwego oprzyrządowania w toczeniu przyczynia się do zmniejszenia odpadów materiałowych oraz poprawy jakości końcowego produktu.

Pytanie 37

Na wiertarkach bezpośrednio ustawiany jest posuw, który przypada na

A. ostrze

B. skok

C. obrót

D. sekundę

Odpowiedź 'obrót' jest trafna, bo wiertarki działają na zasadzie, że posuw narzędzia skrawającego zależy od tego, ile obrotów robi wrzeciono. Praktycznie to wygląda tak: im więcej obrotów ma wiertło podczas pracy, tym większy posuw osiągamy. Standardowe ustawienia posuwu często podaje się w milimetrach na obrót (mm/obr). I to jest ważne, zwłaszcza kiedy chodzi o precyzyjne wiercenie. Na przykład, jeśli mamy wiertarkę ustawioną na 0,1 mm/obr, to przy 1000 obrotach narzędzie przesunie się o 100 mm. Przemysłowe wiertarki oraz te w warsztatach rzemieślniczych działają na tej zasadzie, co ułatwia dobieranie odpowiednich parametrów do materiałów i geometrii wiertła. Tak więc, poznanie tej zależności pomaga lepiej planować pracę i przedłuża żywotność narzędzi.

Pytanie 38

Skrobanie to jedna z metod obróbki.

A. cieplnej

B. skrawaniem

C. plastycznej

D. cieplno-chemicznej

Obróbka plastyczna, cieplno-chemiczna oraz cieplna to odrębne procesy technologiczne, które różnią się od skrawania. Obróbka plastyczna polega na deformacji materiału pod wpływem siły, co zmienia jego kształt, ale nie prowadzi do usunięcia materiału. Przykłady obróbki plastycznej to walcowanie, kucie czy tłoczenie, które są stosowane w produkcji elementów o dużej wytrzymałości. Chociaż te metody są skuteczne w formowaniu materiału, nie są odpowiednie, gdy wymagane jest uzyskanie precyzyjnych wymiarów, co jest kluczowe w przypadku skrobania. Z kolei obróbka cieplno-chemiczna łączy procesy cieplne z chemicznymi, aby poprawić właściwości materiałów, takie jak twardość czy odporność na ścieranie. Metody te, takie jak hartowanie czy azotowanie, są używane głównie do modyfikacji powierzchni materiałów, a nie do ich skrawania. Natomiast obróbka cieplna ma na celu zmianę struktury materiału poprzez podgrzewanie i chłodzenie, co również nie wiąże się z usuwaniem materiału. Umiejętność rozróżniania tych metod jest niezbędna dla inżynierów i technologów, ponieważ pozwala na odpowiednie dobieranie technologii do specyficznych potrzeb produkcyjnych. Błędne postrzeganie skrobania jako jednego z tych procesów może prowadzić do nieefektywnego planowania produkcji oraz niewłaściwego doboru narzędzi i parametrów obróbczych.

Pytanie 39

Jakie narzędzie należy zastosować do obróbki wykańczającej otworu o tolerancji H7?

A. frez kątowy

B. pogłębiacz

C. rozwiertak

D. wiertło piórkowe

Wiertła piórkowe, mimo że są popularnym narzędziem do wiercenia, nie nadają się do obróbki wykańczającej otworów o tolerancji H7. Ich zastosowanie koncentruje się głównie na wstępnym wierceniu, gdzie niezbędne jest uzyskanie stosunkowo dużego otworu, jednak nie oferują one wymaganej precyzji ani gładkości powierzchni, co jest konieczne dla uzyskania takiej tolerancji. Pogłębiacze, z kolei, służą do powiększania otworów, ale również nie są odpowiednie do wykańczania otworów w zakresie precyzyjnych tolerancji, ponieważ nie zapewniają odpowiedniej dokładności wymiarowej i powierzchniowej. Frezy kątowe stosowane są do obróbki krawędzi i detali, a ich struktura nie jest przystosowana do wykańczania otworów, co znacznie obniża jakość oraz precyzję wykonania. W przypadku obróbki otworów z tolerancją H7, kluczowe jest zrozumienie, że narzędzia muszą być wybrane na podstawie ich zastosowania i wymagań technologicznych. Typowe błędy myślowe w tym kontekście polegają na myleniu narzędzi wiercących z narzędziami skrawającymi, co może prowadzić do nieodpowiednich rezultatów w obróbce, a w konsekwencji do uszkodzenia komponentów czy też ich niewłaściwego funkcjonowania.

Pytanie 40

W symbolu graficznym uchwytu szczękowego kółko wokół liczby szczęk n oznacza, że

A. uchwyt jest wyposażony w tuleję zaciskową.

B. uchwyt jest regulowany.

C. powierzchnia szczęk jest szlifowana lub toczona.

D. mechanizm mocujący napędzany jest pneumatycznie.

Wybór odpowiedzi wskazującej na tuleję zaciskową w uchwycie szczękowym jest błędny, gdyż tuleje zaciskowe są odrębnym elementem mocującym, którego zadaniem jest zapewnienie odpowiedniego zacisku narzędzi lub elementów obrabianych. Ich obecność nie jest sygnalizowana przez kółko wokół liczby szczęk. Z kolei stwierdzenie, że uchwyt jest regulowany, odnosi się do funkcji dostosowywania szerokości szczęk, co jest w rzeczywistości niezwiązane z informacją o ich obróbce. Uchwyt regulowany może mieć różne formy i nie zawsze oznacza, że jego szczęki są poddawane obróbce szlifowanej lub toczeniu. Ostatecznie, mechanizm mocujący napędzany pneumatycznie to kolejna mylna koncepcja; pneumatyka dotyczy sposobu działania uchwytu, a nie jakości jego elementów mocujących. W rzeczywistości, kółko symbolizuje, jak już wcześniej wspomniano, obróbkę powierzchni szczęk, co jest kluczowe dla precyzyjnego mocowania. Zrozumienie różnicy między obiema koncepcjami oraz ich zastosowaniem w praktyce jest istotne dla prawidłowego wyboru uchwytów w kontekście obróbczych procesów przemysłowych.
