Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 26 maja 2026 22:25
Data zakończenia: 26 maja 2026 22:34

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby osiągnąć wysoką precyzję wymiarowania otworu, konieczne jest użycie

A. wiertła

B. nawiertaka

C. pogłębiacza

D. rozwiertaka

Rozwiertak jest narzędziem skrawającym, które służy do precyzyjnego powiększania średnicy już istniejących otworów w materiałach, co jest kluczowe w procesach wymagających dużej dokładności wymiarowej. Dzięki zastosowaniu rozwiertaka można uzyskać tolerancje wymiarowe na poziomie IT6-IT7, co czyni go idealnym do prac w przemyśle maszynowym i budowlanym, gdzie precyzja ma ogromne znaczenie. Przykładem zastosowania rozwiertaka może być przygotowanie otworów do montażu łożysk, gdzie nie tylko wymagana jest odpowiednia średnica, ale także gładkość i jakość powierzchni wewnętrznej. Warto również zauważyć, że rozwiertaki mogą być stosowane w różnych materiałach, w tym w stalach, aluminium czy tworzywach sztucznych, co czyni je wszechstronnym narzędziem w wielu zastosowaniach produkcyjnych. Dobre praktyki obejmują stosowanie odpowiednich prędkości obrotowych i posuwów, które są dostosowane do specyfiki materiału oraz geometrii narzędzia, co przekłada się na zwiększenie efektywności i wydajności procesów obróbczych.

Pytanie 2

W przypadku połączeń przesuwnych, wpust powinien być umiejscowiony w rowku wałka z

A. dużym wciskiem

B. niewielkim luzem

C. dużym luzem

D. niewielkim wciskiem

Jak wybierzesz duży luz przy osadzaniu wpustu, to mogą być tego różne złe konsekwencje. Luz w połączeniach przesuwnych oznacza, że elementy nie trzymają się mocno, a to może skutkować problemami z wibracjami i szybszym zużyciem. Przy dużym luzie nie ma sztywności, a to prowadzi do deformacji i błędów w precyzji. Wydaje się, że mniejszy luz pozwoli na łatwiejszy montaż, ale w praktyce to tylko niestabilność i ryzyko uszkodzenia. No i te małe wciśnięcia nie dają wsparcia dla mechanizmów w dynamicznych zastosowaniach, gdzie każda zmiana w geometrii może naprawdę namieszać. Dlatego inżynierowie mówią, żeby trzymać się standardów i odpowiednich wymiarów wpustów, bo to zapewnia trwałość połączeń. Na dłuższą metę, kiepskie podejście do projektowania może być kosztowne, a to chyba nikt nie chce.

Pytanie 3

Zgodnie z informacjami w tabeli naprężenia dopuszczalne materiału na ściskanie wynoszą

Materiał	Naprężenia dopuszczalne w MPa
Materiał	k_r	k_s	k_g	k_c
ZI 150	45	55	70	145

A. 55 MPa

B. 70 MPa

C. 45 MPa

D. 145 MPa

Wybór innych wartości naprężenia dopuszczalnego na ściskanie może prowadzić do błędnych wniosków dotyczących wytrzymałości materiałów. Na przykład, odpowiedzi 55 MPa, 70 MPa oraz 45 MPa są znacznie niższe od rzeczywistego limitu wytrzymałości materiału Zl 150, co może skutkować niewłaściwym doborem materiałów w projektach budowlanych. Niezrozumienie, że wartości te są oparte na specyfikacjach materiałowych, może prowadzić do nadmiernego obciążenia konstrukcji, co grozi ich uszkodzeniem lub nawet katastrofą budowlaną. Typowym błędem myślowym jest zakładanie, że materiały o podobnych nazwach lub kategoriach mają zbliżone właściwości, co w rzeczywistości nie musi być prawdą. Każdy materiał ma swoje unikalne charakterystyki mechanicznymi, które powinny być dokładnie analizowane w kontekście specyficznych aplikacji. Ponadto, niewłaściwe odczytywanie tabel i norm może skutkować używaniem materiałów, które nie spełniają wymogów wytrzymałościowych dla danej aplikacji, co jest wysoce niebezpieczne w inżynierii. Dlatego tak ważne jest, aby szczegółowo zapoznać się z dokumentacją techniczną oraz standardami branżowymi, aby podejmować świadome decyzje projektowe.

Pytanie 4

Największym zagrożeniem podczas korzystania z szlifierek jest

A. pył generowany w trakcie szlifowania

B. wysoka temperatura

C. hałas powstający w czasie szlifowania

D. rozerwanie ściernicy

Rozerwanie ściernicy jest jednym z najpoważniejszych zagrożeń związanych z pracą na szlifierkach, ponieważ może prowadzić do poważnych obrażeń ciała, w tym obrażeń głowy, oczu oraz rąk. Ściernice, zwane również tarczami szlifierskimi, są wykonane z materiałów ściernych, które mogą być poddawane dużym naprężeniom podczas pracy. W przypadku niewłaściwego montażu, zużycia lub uszkodzenia ściernicy, jej fragmenty mogą odlecieć z dużą prędkością, co stanowi bezpośrednie zagrożenie dla operatora i innych osób znajdujących się w pobliżu. Aby zminimalizować ryzyko rozerwania ściernicy, należy przestrzegać standardów bezpieczeństwa, takich jak systematyczne kontrolowanie stanu narzędzi, stosowanie odpowiednich osłon oraz używanie ściernic zgodnych z zaleceniami producenta. Przykładem dobrych praktyk jest okresowe sprawdzanie ściernicy pod kątem pęknięć i uszkodzeń oraz regularna kalibracja szlifierki. Dodatkowo, przeszkolenie pracowników w zakresie bezpiecznej obsługi tych urządzeń jest kluczowe dla zapewnienia ich bezpieczeństwa.

Pytanie 5

W silniku spalinowym dochodzi do transferu ciepła pomiędzy gazami w komorze spalania a płaszczem z płynem chłodzącym przez

A. unoszenie

B. przenikanie

C. promieniowanie

D. konwekcję

Wybierając inne odpowiedzi, można wprowadzić się w błąd co do mechanizmów wymiany ciepła. Na przykład, unoszenie dotyczy transportu cząsteczek w gazach lub cieczy w wyniku różnicy gęstości, co nie jest odpowiednie w kontekście wymiany ciepła w silniku spalinowym, gdzie dominującą rolę odgrywa przewodnictwo. Promieniowanie, z drugiej strony, jest procesem, w którym ciepło jest przenoszone w formie fal elektromagnetycznych, co również nie jest kluczowe w przypadku bezpośredniego kontaktu gazów z płaszczem chłodzącym. W silniku spalinowym, kontakt gazów o wysokiej temperaturze z chłodnicą nie opiera się na wymianie ciepła przez promieniowanie. Konwekcja, będąca procesem transferu ciepła między ciałem stałym a cieczą lub gazem w ruchu, również jest nieadekwatna, gdyż w silniku mamy do czynienia z przenikaniem ciepła przez ścianki komory. Typowe błędy w analizie tego procesu obejmują mylenie zjawisk transferu ciepła oraz niedostateczne zrozumienie, jak różne formy wymiany ciepła współdziałają w praktycznych zastosowaniach. Kluczowe jest zrozumienie, że w kontekście silnika spalinowego, przenikanie jest fundamentem efektywnego chłodzenia, co wpływa na wydajność i niezawodność jednostki napędowej.

Pytanie 6

W jakiej kolejności powinien odbywać się montaż zaworu przelewowego przedstawionego na rysunku?

A. Osadzić sprężynę na trzpieniu grzybka, na trzpień grzybka nałożyć nakrętkę, grzybek, sprężynę i nakrętkę osadzić w korpusie zaworu, dokręcić nakrętkę zaworu.

B. Nałożyć sprężynę na nakrętkę zaworu, nałożyć nakrętkę ze sprężyną * na trzpień grzybka, grzybek, sprężynę i nakrętkę osadzić w korpusie zaworu, dokręcić nakrętkę zaworu.

C. Osadzić grzybek w gnieździe, nałożyć na trzpień grzybka sprężynę, nałożyć nakrętkę na trzpień grzybka, dokręcić nakrętkę zaworu.

D. Osadzić grzybek w gnieździe, nałożyć sprężynę na nakrętkę zaworu, nałożyć nakrętkę ze sprężyną na trzpień grzybka, dokręcić nakrętkę zaworu.

Wybrana odpowiedź jest poprawna, ponieważ przedstawia właściwą sekwencję montażu zaworu przelewowego. Proces ten zaczyna się od osadzenia grzybka w gnieździe, co jest kluczowe dla prawidłowego funkcjonowania zaworu, gdyż grzybek pełni rolę elementu regulacyjnego. Następnie na trzpień grzybka nakłada się sprężynę, co zapewnia odpowiedni nacisk i pozwala na prawidłowe działanie zaworu w momencie, kiedy ciśnienie przekracza ustaloną wartość. Nałożenie nakrętki na trzpień grzybka jest ostatnim krokiem przed dokręceniem nakrętki zaworu, co stabilizuje całą konstrukcję. Taka kolejność montażu nie tylko odpowiada zasadom inżynieryjnym, ale także jest zgodna z dobrymi praktykami branżowymi, co gwarantuje niezawodność i efektywność działania zaworu. W przemyśle hydraulicznym i pneumatycznym prawidłowy montaż zaworów przelewowych jest kluczowy dla utrzymania bezpieczeństwa i efektywności systemu, dlatego zawsze warto kierować się opisanymi zasadami.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Jakie narzędzie nie jest stosowane do wykonania otworu pasowanego cp20H7?

A. rozwiertaka ϕ19,75

B. wiertła ϕl9,5

C. rozwiertaka ϕ20H7

D. wiertła ϕ20

Wybór wiertła ϕ19,5 oraz rozwiertaka ϕ19,75 mogą wydawać się na pierwszy rzut oka odpowiednie, jednak nie spełniają one kryteriów tolerancji określonych dla otworu pasowanego cp20H7. Podstawowym błędem jest nieuwzględnienie, że pasowanie to wymaga otworu o konkretnych wymiarach, a średnica 19,5 mm oraz 19,75 mm będą prowadzić do nadmiernego luzu montażowego, co negatywnie wpłynie na funkcjonowanie połączenia. Z kolei rozwiertak ϕ20H7 jest narzędziem, które może być stosowane po wstępnym wierceniu, aby uzyskać ostateczną średnicę potrzebną do uzyskania pasowania, jednak jego zastosowanie w tej sytuacji nie jest właściwe jako narzędzie wstępne. W praktyce inżynieryjnej istotne jest, aby narzędzia były dobierane zgodnie z wymaganiami technicznymi, a nie tylko dla zaspokojenia ogólnych założeń. Często popełniany błąd to pomijanie tolerancji w obliczeniach i wybór narzędzi na podstawie nieprecyzyjnych lub mylnych założeń, co prowadzi do niskiej jakości wykonania otworów i zwiększenia kosztów produkcji. Dlatego kluczowe jest, aby przed podjęciem decyzji o doborze narzędzi, szczegółowo zapoznać się z normami oraz zaleceniami producentów.

Pytanie 9

Nie można zastosować przenośnika do transportu materiałów sypkich luzem?

A. śrubowego

B. wałkowego

C. taśmowego

D. kubełkowego

Przenośnik wałkowy nie jest stosowany do transportu materiałów sypkich luzem, ponieważ jego konstrukcja jest zoptymalizowana do przenoszenia przedmiotów o ustalonym kształcie i wymiarach, takich jak paczki, palety, czy kontenery. Wałki, na których umieszczane są ładunki, działają na zasadzie przesuwania ich po powierzchni, co jest efektywne w przypadku twardych, stabilnych jednostek ładunkowych. W odniesieniu do materiałów sypkich, takich jak piasek, żwir czy cukier, ich forma nie pozwala na stabilne umiejscowienie na wałkach, co może prowadzić do rozrzucania, niewłaściwego transportu i efektywności operacyjnej. Przykładem efektywnego zastosowania przenośników wałkowych jest transport gotowych produktów w linii montażowej, gdzie zapewniają one płynne przejście towarów.

Pytanie 10

Urządzeniem wykorzystywanym do generowania ciśnienia w systemie napędu pneumatycznego jest

A. sprężarka

B. pompa

C. turbina

D. siłownik

W przypadku pompy, turbiny oraz siłownika, każde z tych urządzeń pełni różne funkcje, które nie są związane bezpośrednio z wytwarzaniem ciśnienia w układzie napędu pneumatycznego. Pompa, jako urządzenie mechaniczne, jest przeznaczona głównie do przemieszczania cieczy, a nie gazów, co czyni ją niewłaściwym rozwiązaniem w kontekście pneumatyki. W przemyśle stosuje się różne rodzaje pomp, jednak ich zastosowanie nie obejmuje bezpośredniego wytwarzania ciśnienia w systemach pneumatycznych. Turbina natomiast jest maszyną, która przekształca energię cieplną lub hydrauliczną w energię mechaniczną, co może prowadzić do produkcji energii, ale nie jest odpowiednia do generowania ciśnienia w gazach w sposób, który jest wymagany w pneumatyce. Siłownik, z drugiej strony, jest urządzeniem, które wykorzystuje ciśnienie sprężonego powietrza do przemieszczania elementów, ale samo w sobie nie wytwarza ciśnienia. Często mylnie zakłada się, że wszystkie te urządzenia pełnią podobne funkcje, co prowadzi do nieporozumień dotyczących podstawowych zasad działania układów pneumatycznych. Kluczową różnicą jest to, że tylko sprężarka jest w stanie efektywnie zwiększyć ciśnienie gazu, co jest niezbędne do działania wielu systemów pneumatycznych w przemyśle.

Pytanie 11

Na rysunku przedstawiono przyrząd obróbkowy z mechanizmem zamocowującym

A. mimośrodowym.

B. wodzikowym.

C. dźwigniowym.

D. śrubowym.

Wybór niewłaściwych odpowiedzi może się wziąć z nieporozumień co do tego, jak działają różne mechanizmy mocujące. Na przykład, mechanizm mimośrodowy, czasami mylony z dźwigniowym, działa na zasadzie obrotu mimośrodu, co jest bardziej skomplikowane i nie zawsze daje taką stabilność, jak dźwignia. Z kolei mechanizm śrubowy, choć używany w inżynierii, może nie być najlepszy do szybkiego mocowania, bo śruby wymagają więcej siły do wkręcania i odkręcania, co zwiększa czas operacji. A co do wodzikowego, mimo że czasem uznawany za alternatywę, jest stosowany głównie w ruchach oscylacyjnych, co nie sprawdza się przy mocowaniu. Zrozumienie różnic między tymi mechanizmami jest ważne, bo źle dobrane narzędzia mogą wpłynąć na efektywność i bezpieczeństwo w produkcji. Dlatego warto zwracać uwagę na właściwości i zastosowania tych mechanizmów w praktyce.

Pytanie 12

Aby wykonać połączenie gwintowe, które wymaga regularnej regulacji długości cięgła, należy zastosować nakrętkę

A. radełkowaną

B. koronkową

C. kapturkową

D. rzymską

Nakrętka rzymska to naprawdę świetny wybór, gdy mamy do czynienia z połączeniami, które trzeba często regulować. Ma fajną konstrukcję z otworami i można do niej użyć klucza, co sprawia, że dostosowywanie długości jest szybkie i proste. To ma duże znaczenie w takich sytuacjach, gdzie precyzyjne ustawienia są kluczowe, jak na przykład w systemach zawieszeń. Tam cięgła często zmieniają długość z powodu zmieniających się warunków. Dzięki nakrętce rzymskiej nie trzeba demontować całej konstrukcji, by coś poprawić. Poza tym, te nakrętki są zgodne z normami DIN 444, więc wiesz, że spełniają określone standardy. Spotykamy je w różnych branżach, takich jak budownictwo, motoryzacja czy mechanika precyzyjna, gdzie ciągłe dostosowywanie parametrów to norma.

Pytanie 13

Rysunek przedstawia połączenie

A. lutowane.

B. kołnierzowe.

C. spawane.

D. kielichowe.

Odpowiedź kołnierzowe jest prawidłowa, ponieważ na przedstawionym rysunku widać połączenie rur wykonane za pomocą kołnierzy. Kołnierze są powszechnie stosowane w różnych instalacjach przemysłowych, ponieważ umożliwiają łatwe demontowanie i montowanie połączeń. W praktyce, połączenia kołnierzowe zapewniają szczelność i odporność na ciśnienie, co jest kluczowe w systemach, gdzie transportowane są ciecze czy gazy. Standardowe normy, takie jak ANSI/ASME, definiują różne klasy kołnierzy, co pozwala na dobór odpowiedniego rozwiązania w zależności od wymagań ciśnieniowych i temperaturowych. Warto również dodać, że połączenia kołnierzowe są często stosowane w instalacjach wodociągowych, rurociągach przemysłowych oraz systemach HVAC, co czyni je niezwykle uniwersalnym rozwiązaniem.

Pytanie 14

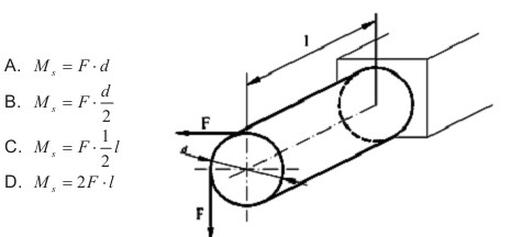

Wałek o średnicy d obciążony jest dwiema siłami F. Moment skręcający wałek wynosi

A. B.

B. C.

C. D.

D. A.

Poprawna odpowiedź A wynika z fundamentalnej definicji momentu siły, który jest kluczowym pojęciem w mechanice. Moment skręcający (Ms) oblicza się jako iloczyn siły (F) i ramienia momentu, którym w tym przypadku jest średnica wałka (d). Wzór na moment skręcający można zapisać jako Ms = F × d. Zastosowanie tej formuły jest szczególnie istotne w projektowaniu elementów maszyn, takich jak wały napędowe, które są narażone na działanie różnych sił. Zrozumienie momentu skręcającego pozwala inżynierom na odpowiednie dobranie materiałów i wymiarów wałków, co zapewnia ich trwałość i bezpieczeństwo w eksploatacji. W praktyce, na przykład w przemyśle motoryzacyjnym, obliczenia momentu skręcającego są niezbędne do projektowania układów przeniesienia napędu, co wpływa na efektywność i niezawodność pojazdów. Ponadto, znajomość momentów sił jest kluczowa w ocenie wytrzymałości materiałów oraz w analizach wytrzymałościowych zgodnych z normami ISO.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Jaką wartość ma praca odkształcenia sprężyny, jeśli przy ściśnięciu jej długość zmniejszyła się o 40 mm, a siła ściskająca rosła liniowo od 0 N do 2000 N?

A. 80 J

B. 160 J

C. 40 J

D. 20 J

Aby obliczyć pracę odkształcenia sprężyny, należy zastosować wzór na pracę wykonaną nad sprężyną, która w tym przypadku jest opisana równaniem: W = 1/2 * F * x, gdzie W to praca, F to maksymalna siła, a x to przemieszczenie. W naszym przypadku maksymalna siła wynosi 2000 N, a przemieszczenie to 40 mm (0,04 m). Podstawiając te wartości do wzoru, otrzymujemy W = 1/2 * 2000 N * 0,04 m = 40 J. Jednak praca jest w tym przypadku wynikiem całkowitym, obejmującym zarówno proces ściśnienia, jak i siłę w funkcji przemieszczenia. Dlatego poprawnie obliczamy W = 1/2 * 2000 N * 0,04 m = 80 J. Przykładem zastosowania tej wiedzy jest projektowanie mechanizmów amortyzujących, w których odpowiednie obliczenie pracy przez sprężyny jest kluczowe dla zapewnienia bezpieczeństwa i efektywności urządzeń, takich jak zawieszenia samochodowe czy systemy podwieszane. Zastosowanie wzorów sprężystości i obliczeń pracy jest zgodne z normami inżynieryjnymi, które regulują te procesy.

Pytanie 17

Korpusy pomp wyporowych tłokowych w większości przypadków produkowane są jako odlewy z

A. żeliwa

B. brązu

C. mosiądzu

D. staliwa

Żeliwo to naprawdę świetny materiał do produkcji korpusów pomp wyporowych tłokowych. Ma super właściwości, jeśli chodzi o odlewanie, więc pasuje jak ulał. Dzięki swojej strukturze, można uzyskać fajnie gładkie powierzchnie wewnętrzne. To ważne, żeby pompy działały efektywnie i nie marnowały energii. Co więcej, żeliwo jest bardzo odporne na korozję i zużycie, przez co komponenty mogą długo służyć. Jest też stosunkowo lekkie w porównaniu do innych metali, co ułatwia transport i montaż. Z doświadczenia wiem, że szare żeliwo, które zwykle się stosuje, dobrze tłumi drgania, co przekłada się na cichszą pracę pomp. Warto też dodać, że są normy, jak na przykład ISO 1083, które mówią o tym, jakie powinny być właściwości żeliwa, co daje gwarancję jakości. Podsumowując, wybór żeliwa do robienia korpusów pomp to zdecydowanie dobra decyzja oraz zgodna z najlepszymi praktykami inżynieryjnymi.

Pytanie 18

Stosowanie rękawic podczas obsługi obrabiarek skrawających jest

A. zakazane wyłącznie na niektórych obrabiarkach

B. dozwolone w rękawicach roboczych

C. niedopuszczalne bez wyjątków

D. całkowicie zakazane

Użycie rękawic podczas pracy na obrabiarkach skrawających jest całkowicie zabronione ze względu na istotne ryzyko związane z bezpieczeństwem pracy. Obrabiarki skrawające, takie jak tokarki czy frezarki, są często wyposażone w ruchome części, które mogą wciągnąć odzież lub akcesoria robocze, w tym rękawice. Każdy mechanizm może stanowić potencjalne zagrożenie, a wciągnięcie rękawicy może prowadzić do poważnych obrażeń, w tym amputacji kończyn. Standardy BHP oraz dobre praktyki w branży produkcyjnej jasno określają zasady dotyczące odzieży roboczej, które mają na celu minimalizację ryzyka. Pracownicy powinni nosić odzież roboczą, która nie ma luźnych elementów i ogranicza ryzyko wciągnięcia. W związku z tym, zamiast rękawic, zaleca się stosowanie odpowiednich narzędzi i technik, które zapewniają bezpieczeństwo i wygodę pracy, takich jak chwytaki lub uchwyty. Szkolenia BHP powinny obejmować te aspekty, aby zwiększyć świadomość pracowników na temat zagrożeń związanych z ich codzienną pracą."

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Rodzaj połączenia, w którym następuje zmiana rozmiaru łączonych części wskutek podgrzewania lub chłodzenia jednego z nich, to połączenie

A. skurczowe

B. cierne

C. wtłaczane

D. zgrzewane

Połączenie skurczowe polega na wykorzystaniu różnicy temperatur w celu zwiększenia lub zmniejszenia wymiarów łączonych elementów. W praktyce, podczas tego procesu, jeden z elementów jest podgrzewany, co powoduje jego rozszerzenie, podczas gdy drugi element, w kontakcie z chłodnym środowiskiem, kurczy się. Taki mechanizm jest szczególnie wykorzystywany w technologiach montażowych, gdzie precyzyjne dopasowanie elementów jest kluczowe. Przykładem zastosowania połączeń skurczowych jest montaż wałów i łożysk, gdzie odpowiednie podgrzanie jednego z elementów umożliwia łatwe nasunięcie go na drugi element, a po schłodzeniu uzyskuje się trwałe połączenie. W branży motoryzacyjnej, połączenia skurczowe są stosowane w produkcji silników i skrzyń biegów, co zapewnia wysoką jakość oraz wytrzymałość połączeń. Dobre praktyki w zakresie inżynierii materiałowej zalecają stosowanie tej metody w przypadku, gdy wymagane są dużej trwałości i odporności na obciążenia mechaniczne połączenia.

Pytanie 21

Zgłoszenie techniczne zmontowanych urządzeń zaczyna się od

A. pomiaru rezystancji uziemienia ochronnego

B. oględzin wizualnych

C. weryfikacji precyzji geometrycznej

D. weryfikacji stanu zabezpieczeń maszyny

Oględziny wizualne to pierwszy krok w odbiorze technicznym zmontowanych maszyn, ponieważ pozwalają na szybką ocenę stanu technicznego urządzenia i identyfikację potencjalnych problemów. Podczas tego etapu należy zwrócić uwagę na widoczne uszkodzenia, korozję, nieszczelności oraz poprawność montażu poszczególnych elementów. Przykładowo, w przypadku maszyn produkcyjnych, oględziny mogą ujawnić nieprawidłowe zamocowanie komponentów, co może prowadzić do awarii w trakcie pracy. Standardy branżowe, takie jak ISO 9001, zalecają przeprowadzanie wstępnych inspekcji wizualnych przed uruchomieniem maszyny. W praktyce, dokładne oględziny mogą zapobiec poważnym awariom i zwiększyć niezawodność maszyny, co w dłuższej perspektywie wpływa na efektywność produkcji oraz bezpieczeństwo pracowników. Dlatego też, zanim przystąpi się do bardziej szczegółowych pomiarów i testów, należy zawsze rozpocząć od oględzin wizualnych.

Pytanie 22

Które sprzęgło przedstawiono na rysunku?

A. Bezpieczeństwa.

B. Podatne.

C. Samonastawne.

D. Sztywne.

Sprzęgło samonastawne to konstrukcja, która ma na celu kompensację przemieszczeń osiowych i kątowych między wałami, co czyni je bardziej elastycznym rozwiązaniem w porównaniu do sprzęgieł sztywnych. W przypadku aplikacji, gdzie występują znaczące przemieszczenia, takie sprzęgła mogą być odpowiednie, ale ich zastosowanie w sytuacjach wymagających precyzyjnego przenoszenia momentu obrotowego jest niewłaściwe. Z kolei sprzęgła podatne, choć oferują pewną elastyczność, również nie są stworzone z myślą o zachowaniu sztywności i precyzji, co jest kluczowe w wielu aplikacjach przemysłowych. Sprzęgła bezpieczeństwa, które mają na celu ochronę napędu przed przeciążeniami, mogą również wprowadzać dodatkowe ruchy, co w kontekście stabilności pracy urządzenia może prowadzić do nieprzewidzianych problemów. Przyjęcie błędnych założeń, że elastyczność sprzęgła jest zawsze korzystna, może prowadzić do kiepskich decyzji projektowych, szczególnie tam, gdzie kluczowa jest niezawodność i precyzja. Właściwe dobieranie sprzęgieł wymaga analizy warunków pracy oraz zrozumienia specyficznych potrzeb aplikacji, co jest istotne w kontekście standardów branżowych i dobrych praktyk inżynieryjnych.

Pytanie 23

Kolor zielony jest używany na tablicach

A. ostrzegawczych

B. zakazu

C. informacyjnych

D. nakazu

Kolor zielony na znakach informacyjnych jest powszechnie stosowany w różnych systemach oznakowania, w tym w ruchu drogowym oraz w obiektach publicznych. Znak informacyjny, oznaczony kolorem zielonym, służy do przekazywania pozytywnych informacji, takich jak kierunki dojazdu, lokalizacje obiektów użyteczności publicznej czy dostępność usług. W Polsce, zgodnie z przepisami regulującymi oznakowanie dróg, zielony kolor jest zarezerwowany dla oznaczeń wskazujących miejsca, które są korzystne dla użytkowników dróg, takie jak parkingi, szpitale czy stacje benzynowe. Przykładem zastosowania zielonego koloru jest tablica informacyjna wskazująca drogę do najbliższego szpitala, która ma na celu szybką identyfikację istotnych informacji w sytuacjach kryzysowych. Takie stosowanie kolorów zgodnie z normami i dobrymi praktykami zwiększa efektywność komunikacji wizualnej i minimalizuje ryzyko pomyłek w interpretacji znaków.

Pytanie 24

W jakiej kolejności należy zmontować podzespół przedstawiony na rysunku?

A. W06-01, W06-02, N-1, N-2, W06-03, N-3

B. W06-01, W06-03, N-3, W06-02, N-2, N-1

C. W06-03, W06-01, N-3, W06-02, N-2, N-1

D. W06-02, W06-01, N-2, N-1, W06-03, N-3

Zamontowanie podzespołu w odpowiedniej kolejności jest kluczowe dla zapewnienia jego prawidłowego działania oraz trwałości. W tym przypadku, poprawna odpowiedź to W06-01, W06-02, N-1, N-2, W06-03, N-3. Rozpoczęcie montażu od elementu W06-01 zapewnia stabilną podstawę, na której następnie zamocowany jest W06-02. Te dwa elementy tworzą strukturę, na której można skutecznie zamontować nakrętki N-1 i N-2. Zastosowanie tych nakrętek w odpowiedniej kolejności zapobiega luzowaniu się elementów w trakcie eksploatacji. Na końcu montujemy element W06-03 oraz nakrętkę N-3, co finalizuje całą strukturę. Praktyczne zastosowanie tej kolejności montażu opiera się na standardach inżynieryjnych, które zalecają taką sekwencję w celu uniknięcia błędów montażowych oraz poprawy wydajności i bezpieczeństwa urządzeń. Takie zasady są powszechnie stosowane w branży motoryzacyjnej oraz produkcji maszyn, gdzie każdy element musi być zamontowany w określonym porządku, aby zapewnić ich prawidłowe funkcjonowanie.

Pytanie 25

Ostatnią czynnością przeprowadzaną podczas serwisowania prowadnic kształtowych obrabiarek skrawających jest

A. skrobanie

B. honowanie

C. normalizowanie

D. struganie

Skrobanie jest końcową operacją obróbczo-naprawczą, która ma na celu osiągnięcie wysokiej precyzji i gładkości powierzchni prowadnic kształtowych obrabiarek skrawających. Ta technika polega na usuwaniu niewielkich warstw materiału z powierzchni, co pozwala na eliminację wszelkich niedoskonałości, takich jak rysy, wżery czy inne defekty, które mogą wpłynąć na efektywność działania maszyny. W praktyce, skrobanie zapewnia nie tylko oczekiwaną dokładność wymiarową, ale także poprawia współczynnik tarcia, co jest istotne dla prawidłowego funkcjonowania mechanizmów. Ta metoda jest szczególnie ceniona w przemyśle, gdzie precyzyjne prowadnice są kluczowe dla jakości obróbki, na przykład w produkcji elementów motoryzacyjnych czy lotniczych. Warto dodać, że skrobanie jako technika wymaga od operatora dużej wprawy oraz znajomości technologii obróbczej, co czyni ją specjalistycznym procesem stosowanym w wysokiej klasy zakładach produkcyjnych.

Pytanie 26

Sprzęty, które umożliwiają transportowanie ładunków w sposób ciągły w wyznaczonym kierunku, to

A. dźwigi

B. ładunki paletowe

C. przenośniki

D. wózki transportowe

Przenośniki to urządzenia mechaniczne zaprojektowane do transportu ładunków w sposób ciągły i w określonym kierunku, co czyni je kluczowym elementem w wielu procesach produkcyjnych i logistycznych. Stosowane są w różnych branżach, takich jak przemysł spożywczy, budowlany, czy magazynowy. Przykładem mogą być przenośniki taśmowe, które umożliwiają transport materiałów sypkich, takich jak ziarno czy węgiel, na długich dystansach. Inne rodzaje przenośników obejmują przenośniki rolkowe, które są wykorzystywane do transportu paczek w magazynach. Przenośniki są projektowane z uwzględnieniem norm bezpieczeństwa oraz efektywności energetycznej, co jest zgodne z najlepszymi praktykami w branży. Dzięki ich zastosowaniu, przedsiębiorstwa mogą zwiększyć wydajność operacyjną oraz zmniejszyć koszty transportu wewnętrznego, co jest kluczowym czynnikiem w zarządzaniu łańcuchem dostaw."

Pytanie 27

Montaż z wykorzystaniem kompensacji polega na tym, że

A. dodawane się dodatkowe elementy, np. tuleje dystansowe i podkładki

B. instaluje się komponenty o bardzo wąskich tolerancjach produkcji

C. elementy są poddawane obróbce w trakcie montażu

D. pewna ilość części ma szersze tolerancje wymiarowe

Metoda kompensacji w montażu polega na wprowadzaniu dodatkowych elementów, takich jak tuleje dystansowe i podkładki, w celu zapewnienia optymalnego dopasowania części. Tego rodzaju podejście jest szczególnie istotne w branżach, gdzie precyzja i niezawodność stanowią kluczowe wymagania, jak w przemyśle motoryzacyjnym czy lotniczym. W praktyce, stosując tuleje dystansowe, inżynierowie mogą skompensować niedoskonałości wymiarowe poszczególnych elementów, co pozwala na uzyskanie odpowiedniej luzu montażowego. Takie działania są zgodne z zasadami inżynierii jakości, która podkreśla znaczenie tolerancji w projektowaniu i produkcji. Dodatkowo, wprowadzenie podkładek może pomóc w rozkładaniu obciążeń na większej powierzchni, co z kolei minimalizuje ryzyko uszkodzeń elementów. Metoda ta sprzyja również zwiększonej elastyczności w produkcji, ponieważ umożliwia wprowadzenie korekt na etapie montażu, co jest nieocenione w dynamicznie zmieniających się warunkach rynkowych.

Pytanie 28

Ciężar właściwy żelaza wynosi 7,87 razy więcej niż ciężar właściwy wody. Sześcian z żelaza o objętości 1 cm3, zanurzony w wodzie, tonie. Jaką objętość musi mieć sześcian z żelaza, zachowując tę samą masę, aby nie zatonąć?

A. 2,74 razy

B. 5,48 razy

C. 7,87 razy

D. 1,37 razy

Niepoprawne odpowiedzi wynikają z nieporozumienia dotyczącego zasady wyporu oraz zależności między ciężarem właściwym a objętością w kontekście zanurzenia ciał w cieczy. Ważne jest, aby zrozumieć, że siła wyporu działa na ciało zanurzone w cieczy, a jej wartość zależy od objętości wypartej cieczy, a nie od samego ciężaru ciała. Na przykład, jeśli sześcian żelaza miałby objętość 1,37 cm³, to wypierałby 1,37 g wody, co jest zdecydowanie zbyt mało, aby zrównoważyć jego ciężar wynoszący 7,87 g. Podobnie, objętości 2,74 cm³ oraz 5,48 cm³ również nie są wystarczające do zapewnienia uniesienia, ponieważ nie pozwalają na wypór równy ciężarowi sześcianu. Typowym błędem myślowym jest pomylenie zasady wyporu z pojęciem ciężaru właściwego i założenie, że wystarczy zwiększyć objętość, aby zrównoważyć ciężar. W istocie, aby ciało mogło pływać, musi wypierać równą mu masę cieczy, co prowadzi do konieczności dokładnych obliczeń opartych na rzeczywistych wartościach gęstości i ciężaru właściwego materiałów. Praktyczna znajomość tych zasad jest kluczowa w wielu dziedzinach inżynierii, w tym w projektowaniu różnych konstrukcji i urządzeń, które mają interakcje z cieczą.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Po zakończeniu pracy na tokarce konieczne jest nałożenie oleju

A. korpus tokarki

B. łoże tokarki

C. koła zębate we wrzecienniku

D. paski przenoszące napęd z silnika

Po zakończeniu prac na tokarce kluczowe jest zapewnienie odpowiedniej konserwacji urządzenia, co ma na celu jego długotrwałą eksploatację i utrzymanie precyzji obróbczej. Smarowanie łoża tokarki jest niezbędne, ponieważ to właśnie na tym elemencie opiera się cały system prowadzenia wrzeciona i narzędzi skrawających. Dobrze naoliwione łoże pozwala na płynny ruch i minimalizuje tarcie, co z kolei przekłada się na dokładność obróbcza oraz żywotność mechanizmów tokarskich. W praktyce, po każdej sesji obróbczej zaleca się nałożenie oleju smarowego na łoże, aby zapobiec korozji oraz osadzaniu się zanieczyszczeń i wiórów. Dodatkowo, regularne smarowanie jest zgodne z zaleceniami producentów maszyn i normami branżowymi, co zapewnia optymalne warunki pracy. Przykładem może być zastosowanie oleju mineralnego o odpowiedniej lepkości, który skutecznie chroni metalowe powierzchnie.

Pytanie 31

Kiedy istnieje podejrzenie uszkodzenia kręgosłupa u poszkodowanego, konieczne jest wezwanie pogotowia oraz

A. położyć poszkodowanego z lekko uniesionymi nogami

B. ulegować poszkodowanego w pozycji półsiedzącej z podparciem

C. pozostawić poszkodowanego w pozycji, w jakiej znajduje się po urazie

D. ulegować poszkodowanego w pozycji bezpiecznej bocznej

Pozostawienie poszkodowanego w pozycji przyjętej po urazie jest kluczowe dla ochrony jego kręgosłupa. W sytuacji podejrzenia urazu kręgosłupa, wszelkie ruchy mogą pogorszyć stan poszkodowanego i prowadzić do dodatkowych uszkodzeń rdzenia kręgowego. Dlatego niezwykle istotne jest, aby nie zmieniać pozycji ofiary, co może zminimalizować ryzyko jej dalszego uszkodzenia. W praktyce medycznej, standardy postępowania w takich sytuacjach zalecają nie tylko nieporuszanie poszkodowanego, ale także wezwanie zespołu ratunkowego, który będzie w stanie profesjonalnie zabezpieczyć kręgosłup i przetransportować poszkodowanego do szpitala. W przypadku urazów kręgosłupa, zaleca się dodatkowo, aby osoby w pobliżu nie próbowały udzielać pomocy, jeśli nie są przeszkolone w zakresie stabilizacji kręgosłupa. W sytuacjach kryzysowych, kluczowe jest postępowanie zgodnie z ustalonymi protokołami, aby zapewnić bezpieczeństwo poszkodowanego.

Pytanie 32

Przedstawiony schemat przekładni mechanicznej, umożliwjającej jednoczesny obrót półosi z różnymi prędkościami n₁ i n₂, to mechanizm

A. maltański.

B. różnicowy.

C. obrotowy.

D. zapadkowy.

Odpowiedź 'różnicowy' to strzał w dziesiątkę! Schemat, który widzisz, pokazuje dokładnie, jak działa mechanizm różnicowy. To mega ważny element w układach napędowych, bo dzięki niemu możemy różnicować prędkości obrotowe kół, co ma kluczowe znaczenie, zwłaszcza kiedy jedziemy w zakręty. Jak pojazd skręca, to zewnętrzne koło musi pokonać dłuższy dystans niż to wewnętrzne, więc potrzebna jest różnica w ich prędkości obrotowej. A ten mechanizm składa się z takich części jak koło talerzowe, koło koronowe, krzyżak i satelity, które razem pozwalają na płynne rozdzielenie momentu obrotowego. To wszystko sprawia, że mamy lepszą kontrolę nad pojazdem i większą stabilność podczas jazdy. Mechanizmy różnicowe są standardem w nowoczesnych autach osobowych i terenówkach, co tylko pokazuje, jak bardzo są ważne w motoryzacji. Taką różnorodność zastosowań można też znaleźć w rowerach czy w różnych maszynach przemysłowych, co pokazuje, jak wszechstronne są te rozwiązania w inżynierii.

Pytanie 33

Sprzęgło Cardana to typ sprzęgła

A. samoczynnego odśrodkowego

B. elektromagnetycznego

C. przegubowego

D. hydrodynamicznego

Sprzęgło Cardana, znane również jako przegub Cardana, jest kluczowym elementem w układach przeniesienia napędu, szczególnie w pojazdach z napędem na cztery koła oraz w maszynach przemysłowych. Jego główną funkcją jest umożliwienie przenoszenia momentu obrotowego pomiędzy częściami, które mogą być w różnych osiach. Przegub Cardana składa się z dwóch przegubów, które są umieszczone w odpowiednich osiach, co pozwala na przenoszenie ruchu nawet przy znacznych kątach nachylenia. Dzięki tej konstrukcji można zminimalizować szkodliwe efekty związane z drganiami oraz wibracjami, co jest niezwykle istotne w kontekście długotrwałej eksploatacji. W praktyce, sprzęgła tego typu są stosowane w pojazdach terenowych, gdzie pokonywanie nierówności terenu wymaga dużej elastyczności w przenoszeniu napędu. Dobrą praktyką w projektowaniu układów napędowych jest stosowanie sprzęgieł przegubowych, aby zwiększyć efektywność przeniesienia momentu obrotowego oraz zredukować ryzyko uszkodzeń mechanicznych.

Pytanie 34

Które łożysko przedstawiono na rysunku?

A. Ślizgowe poprzeczne.

B. Toczne poprzeczne.

C. Toczne wzdłużne.

D. Ślizgowe wzdłużne.

Odpowiedź, którą wybrałeś, jest prawidłowa, ponieważ zgadza się z cechami łożyska tocznego wzdłużnego. Na zdjęciu widać charakterystyczne kulki umieszczone między wewnętrznym a zewnętrznym pierścieniem, co jest typowe dla tego typu łożysk. Łożyska toczne wzdłużne są kluczowe w aplikacjach, gdzie obciążenia działają wzdłuż osi, na przykład w systemach przenoszenia napędu w pojazdach. Dzięki swojej konstrukcji mogą one skutecznie przenosić duże siły, co czyni je niezastąpionymi w przemysłowych zastosowaniach, takich jak maszyny budowlane czy obrabiarki. Warto również zauważyć, że łożyska toczne wzdłużne są często stosowane w przemyśle lotniczym i motoryzacyjnym, gdzie bezpieczeństwo i niezawodność są kluczowe. Znajomość tego typu łożysk pozwala na lepsze zrozumienie ich funkcji oraz znaczenia w mechanizmach, w których są stosowane, co jest zgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 35

Do ręcznego transportu produktów pomiędzy stanowiskami montażowymi stosuje się przenośniki

A. rolkowe grawitacyjne

B. rolkowe napędzane

C. płytkowe

D. taśmowe

Rolkowe przenośniki grawitacyjne to systemy, które wykorzystują siłę grawitacji do przemieszczania towarów z jednego miejsca do drugiego. Działają na zasadzie nachylenia, co pozwala na swobodne przesuwanie produktów w dół lub w poziomie, co znacząco ułatwia proces montażu i logistyki. Przykładem zastosowania rolkowych przenośników grawitacyjnych mogą być linie montażowe w fabrykach, gdzie komponenty są transportowane z jednego stanowiska do drugiego przy minimalnym nakładzie siły. Systemy te są łatwe w instalacji i wymagają niewielkiej konserwacji, co czyni je ekonomicznym rozwiązaniem w wielu zastosowaniach przemysłowych. Dodatkowo, ich elastyczność pozwala na łatwą adaptację do zmieniających się potrzeb produkcyjnych. W branży stosuje się je zgodnie z normami automatyki przemysłowej, co zapewnia wysoką efektywność i bezpieczeństwo operacyjne.

Pytanie 36

Proces, w którym energia cieplna jest przekazywana za pomocą fal elektromagnetycznych, nosi nazwę

A. przenikanie ciepła

B. promieniowanie cieplne

C. przewodzenie ciepła

D. unoszenie ciepła

Promieniowanie cieplne to proces wymiany energii cieplnej za pośrednictwem fal elektromagnetycznych, który nie wymaga medium do propagacji. Zjawisko to ma fundamentalne znaczenie w wielu dziedzinach, w tym w inżynierii energetycznej, klimatyzacji oraz technologii budowlanej. Przykładem zastosowania promieniowania cieplnego jest działanie pieców na podczerwień, które ogrzewają przestrzeń poprzez emisję fal cieplnych. W praktyce, projektanci systemów grzewczych często stosują zasady promieniowania cieplnego do optymalizacji efektywności energetycznej budynków. Zgodnie z normami branżowymi, takich jak standardy ASHRAE, uwzględnianie promieniowania cieplnego w obliczeniach energetycznych jest kluczowe dla zapewnienia komfortu termicznego oraz redukcji zużycia energii. Warto również zwrócić uwagę, że promieniowanie cieplne jest istotnym zjawiskiem w kontekście zmian klimatycznych, ponieważ emisja gazów cieplarnianych wpływa na zdolność Ziemi do odbicia promieniowania słonecznego do przestrzeni kosmicznej.

Pytanie 37

W wale o wskaźniku wytrzymałości przekroju na skręcanie równym 50-10^-6 m3, naprężenia styczne wynoszą 40 MPa. Jaką wartość ma moment skręcający wał?

A. 200 N m

B. 800 N m

C. 2 000 N m

D. 1 250 N m

W kontekście obliczenia momentu skręcającego, nieprawidłowe odpowiedzi najczęściej wynikają z błędnej interpretacji zadania oraz niewłaściwego stosowania wzorów związanych z wytrzymałością materiałów. Moment skręcający w wale obliczamy na podstawie naprężenia stycznego oraz momentu bezwładności przekroju. Niekiedy można się spotkać z przekonaniem, że wystarczy pomnożyć naprężenie przez wskaźnik wytrzymałości bez uwzględnienia wszystkich istotnych parametrów, takich jak przekrój wału. Takie podejście prowadzi do błędnych obliczeń, ponieważ nie uwzględnia istotnej zależności pomiędzy tymi zmiennymi. W praktyce, moment skręcający jest determinowany nie tylko przez siłę działającą na wał, ale także przez jego geometrię, co oznacza, że dla różnych średnic wałów przy tym samym naprężeniu stycznym, momenty będą się różnić. Ponadto, zaniedbanie jednostek i mylące przeliczenia mogą prowadzić do uzyskania wartości odbiegających od rzeczywistych wyników. Warto zatem zwracać uwagę na poprawne stosowanie wzorów oraz na znaczenie jednostek w obliczeniach inżynieryjnych. Zrozumienie tych zasad jest kluczowe w inżynierii mechanicznej i projektowaniu komponentów maszyn.

Pytanie 38

Jakim narzędziem można zweryfikować prawidłowość wzajemnego ustawienia osi łożysk wałków w przekładni zębatej walcowej (odległość, równoległość)?

A. wskazówkowym czujnikiem

B. przyrządem kontrolnym dla wałków

C. suwmiarką o modułowej konstrukcji

D. precyzyjnymi trzpieniami pomiarowymi

Dokładne trzpienie pomiarowe są narzędziem stosowanym do weryfikacji wzajemnego położenia osi łożysk wałków przekładni zębatej walcowej. Dzięki swojej wysokiej precyzji, trzpienie te umożliwiają dokładne pomiary odległości i równoległości, co jest kluczowe dla zapewnienia stabilności i efektywności pracy przekładni. W praktyce, przed rozpoczęciem montażu, technik pomiarowy ustawia trzpienie w otworach łożyskowych, a następnie mierzy odstępy między nimi. Umożliwia to identyfikację ewentualnych błędów w osadzeniu łożysk, które mogą prowadzić do zwiększonego zużycia, drgań lub uszkodzeń. Przykładem dobrych praktyk jest stosowanie trzpieni kalibracyjnych, które pozwalają na regularne sprawdzanie stanu osadzenia łożysk, co jest zgodne z normami ISO oraz zaleceniami producentów. Regularne kontrole wzajemnego położenia osi wałków przekładni są niezbędne w kontekście utrzymania efektywności systemów mechanicznych oraz wydłużenia ich żywotności.

Pytanie 39

Podczas montażu spoczynkowych połączeń wielowypustowych nie stosuje się

A. specjalnych narzędzi.

B. prasy hydraulicznej.

C. podgrzewania wałka.

D. podgrzewania osi.

Podgrzewanie wałka to metoda, która w połączeniach wielowypustowych jest niewłaściwa, ponieważ w tym przypadku nie należy podgrzewać elementu, który ma być montowany. Zamiast tego, powinno się stosować odpowiednie przyrządy montażowe, które umożliwiają precyzyjne i bezpieczne łączenie elementów. Zastosowanie metod takich jak podgrzewanie piasty lub prasy śrubowej jest powszechne i zgodne z praktykami branżowymi. W rzeczywistości, podgrzewanie piasty pozwala na rozszerzenie materiału, co ułatwia montaż wałka, a prasa śrubowa zapewnia równomierne siły montażowe. Dobrą praktyką jest również stosowanie smarów montażowych, które redukują tarcie i ułatwiają prawidłowe osadzenie elementów. Dodatkowo, w przypadku połączeń wielowypustowych, ważne jest przestrzeganie tolerancji wymiarowych oraz stanu powierzchni elementów, co ma kluczowe znaczenie dla ich efektywności i wytrzymałości. Przykładami zastosowania tych technik mogą być montaż wałów w układach napędowych czy przekładniach, gdzie precyzyjne połączenia mają istotne znaczenie dla funkcjonowania całego mechanizmu.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
