Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 8 czerwca 2026 22:44
Data zakończenia: 8 czerwca 2026 23:03

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie z wymienionych działań są uznawane za prace przygotowawcze do budowy sieci ciepłowniczej?

A. Montaż izolacji cieplnej na armaturze

B. Montaż rur sieci ciepłowniczej

C. Zrealizowanie wykopu oraz jego zabezpieczenie

D. Wykonanie podpór stałych

Wykonanie wykopu oraz jego zabezpieczenie jest kluczowym etapem robót przygotowawczych w budowie sieci ciepłowniczej. Ta czynność polega na usunięciu warstwy gruntu w miejscu, gdzie przewiduje się układanie rur ciepłowniczych. Właściwe zabezpieczenie wykopu jest niezbędne dla zapewnienia bezpieczeństwa pracy oraz stabilności konstrukcji. Do standardów najlepszych praktyk należy stosowanie podpór i osłon w celu zapobiegania osunięciom ziemi, a także zapewnienia dostępu do wykopu dla sprzętu budowlanego. Wykopy powinny być również odpowiednio oznakowane, aby zminimalizować ryzyko wypadków. Przykładem może być wykop pod sieć ciepłowniczą, w którym wykonuje się również odwodnienie, aby uniknąć zastoju wody, co może prowadzić do osłabienia jego ścianek. Ponadto, odpowiednie zabezpieczenie wykopu jest zgodne z przepisami BHP i normami budowlanymi, co jest niezbędne dla zapewnienia prawidłowego wykonania prac budowlanych.

Pytanie 2

Aby podłączyć pralkę automatyczną do instalacji wody zimnej, należy użyć węża oraz zaworu

A. zwrotnego

B. redukcyjnego

C. spustowego

D. odcinającego

Odpowiedź "odcinającego" jest prawidłowa, ponieważ zawór odcinający jest kluczowym elementem instalacji urządzenia, jakim jest pralka automatyczna. Jego głównym zadaniem jest kontrola przepływu wody do pralki, co pozwala na bezpieczne i efektywne użytkowanie urządzenia. W przypadku awarii lub konieczności przeprowadzenia konserwacji, zawór odcinający umożliwia szybkie odcięcie dopływu wody, co minimalizuje ryzyko zalania. Zgodnie z normami instalacyjnymi, zawory powinny być umieszczane w łatwo dostępnych miejscach, aby zapewnić wygodny dostęp w sytuacjach awaryjnych. Przykładem zastosowania może być sytuacja, gdy podczas włączenia pralki wystąpi nieszczelność – zawór odcinający pozwoli na szybkie przerwanie dopływu wody. Warto również zauważyć, że stosowanie zaworów zgodnych z normami EN 13828 oraz PN-EN 15010 gwarantuje wysoką jakość oraz bezpieczeństwo użytkowania. W kontekście instalacji hydraulicznym, zawór odcinający jest podstawowym elementem, który powinien być zawsze stosowany przy podłączaniu urządzeń AGD do sieci wodociągowej.

Pytanie 3

Jakie jest główne zadanie zaworu antyskażeniowego w instalacjach wodociągowych?

A. Łączenie odcinków rur

B. Zabezpieczenie przed cofnięciem się wody zanieczyszczonej

C. Regulacja ciśnienia w instalacji

D. Ochrona przed nadmiernym przepływem

Zawór antyskażeniowy pełni kluczową rolę w instalacjach wodociągowych, chroniąc system przed cofnięciem się zanieczyszczonej wody. W instalacjach wodociągowych może dochodzić do sytuacji, w których ciśnienie w sieci spada poniżej normy, co może prowadzić do zasysania wody z powrotem do sieci z różnych punktów odbioru. Jeśli woda ta jest zanieczyszczona, może to stanowić poważne zagrożenie dla zdrowia publicznego. Dlatego właśnie stosuje się zawory antyskażeniowe, które zapobiegają takiemu zjawisku. Te urządzenia są zgodne z normami branżowymi, takimi jak PN-EN 1717, które określają wymagania dotyczące ochrony przed skażeniem w systemach dystrybucji wody pitnej. Zawory te są instalowane głównie na przyłączach wodociągowych w miejscach, gdzie istnieje ryzyko kontaktu zanieczyszczonej wody z wodą pitną. Dzięki nim, nawet w sytuacjach awaryjnych, woda w sieci pozostaje bezpieczna do spożycia i użytkowania przez ludzi. To przykład dobrej praktyki w projektowaniu i eksploatacji sieci wodociągowych, która podkreśla znaczenie prewencji w inżynierii sanitarnej.

Pytanie 4

Który z zaworów w systemie centralnego ogrzewania służy do automatycznego regulowania dostarczania energii cieplnej do poszczególnych grzejników, aby utrzymać temperaturę powietrza w pomieszczeniach na stałym, pożądanym poziomie, odpowiadającym realnym potrzebom użytkowników?

A. Różnicowy

B. Trójdrogowy

C. Termostatyczny

D. Mieszający

Zawór termostatyczny pełni kluczową rolę w automatyzacji systemów grzewczych, umożliwiając precyzyjne regulowanie temperatury w pomieszczeniach. Dzięki zastosowaniu elementu termostatycznego, który reaguje na zmiany temperatury powietrza w otoczeniu, zawór ten jest w stanie dostosować przepływ czynnika grzewczego do grzejnika. Przykładem zastosowania zaworu termostatycznego może być instalacja w budynkach mieszkalnych, gdzie w różnych pomieszczeniach użytkownicy mogą mieć odmienne preferencje dotyczące temperatury. Zawory termostatyczne pomagają nie tylko w utrzymaniu komfortu, ale również w oszczędności energii, ponieważ automatycznie regulują pracę systemu grzewczego w zależności od rzeczywistych potrzeb użytkowników. W praktyce, dobrym rozwiązaniem jest stosowanie zaworów termostatycznych w połączeniu z systemami inteligentnego zarządzania budynkiem, co pozwala na jeszcze większą efektywność energetyczną i komfort użytkowania. Zgodnie z normami branżowymi, instalacja zaworów termostatycznych powinna być przeprowadzona przez wykwalifikowanych specjalistów, aby zapewnić ich prawidłowe działanie i optymalne warunki cieplne w budynku.

Pytanie 5

Aby wykonać cięcie okrągłych kanałów wentylacyjnych Spiro o średnicy 200 mm, jakie narzędzie powinno być użyte?

A. szlifierki kątowej

B. obcinaka krążkowego

C. nożyc do blachy

D. piły brzeszczotowej

Wybór szlifierki kątowej do cięcia kanałów wentylacyjnych okrągłych o średnicy 200 mm jest uzasadniony jej wszechstronnością oraz efektywnością w pracy z metalem. Szlifierki kątowe, wyposażone w odpowiednie tarcze do cięcia, pozwalają na szybkie i precyzyjne wykonanie cięć, co jest istotne w procesie instalacji systemów wentylacyjnych. Używanie szlifierki kątowej pozwala na łatwe dostosowanie głębokości cięcia oraz kątów, co ma kluczowe znaczenie w przypadku kanałów o określonych wymiarach. Standardy branżowe sugerują, że narzędzia te powinny być stosowane z zachowaniem odpowiednich środków bezpieczeństwa, takich jak okulary ochronne oraz rękawice, aby minimalizować ryzyko urazów. Przykładowo, podczas pracy z szlifierką kątową, operator ma możliwość cięcia w trudno dostępnych miejscach, co czyni to narzędzie idealnym do montażu wentylacji w różnych warunkach. Dodatkowo, szlifierki kątowe są dostępne w różnych wariantach mocy, co pozwala na dostosowanie narzędzia do specyfiki pracy oraz materiału, z którego wykonane są kanały wentylacyjne.

Pytanie 6

Zanim przystąpimy do robót ziemnych dotyczących naprawy gazociągu, najpierw konieczne jest

A. przeprowadzenie pomiarów stężenia metanu i tlenu

B. oznaczenie terenu prac tablicami informacyjnymi

C. ustalenie lokalizacji uzbrojenia podziemnego

D. zabezpieczenie obszaru robót przed osobami nieupoważnionymi

Ustalenie usytuowania uzbrojenia podziemnego przed przystąpieniem do robót ziemnych jest kluczowym krokiem w zapewnieniu bezpieczeństwa i zgodności z obowiązującymi przepisami prawa. Wykrycie i zlokalizowanie istniejących instalacji, takich jak gazociągi, rurociągi wodne, czy linie telekomunikacyjne, pozwala na uniknięcie potencjalnych awarii czy wypadków, które mogą prowadzić do poważnych konsekwencji, w tym eksplozji. W praktyce oznacza to, że przed rozpoczęciem robót należy skontaktować się z odpowiednimi służbami, które mogą dostarczyć mapy uzbrojenia podziemnego oraz zweryfikować jego lokalizację na miejscu. W Polsce, zgodnie z Ustawą z dnia 7 lipca 1994 r. - Prawo budowlane oraz normami PN-EN 1610:2015-04, procedura ta jest nie tylko zalecana, ale również obowiązkowa, co podkreśla jej znaczenie w kontekście bezpieczeństwa publicznego oraz ochrony infrastruktury. Przeprowadzenie odpowiednich analiz i badań w tym zakresie pozwala na optymalizację prac budowlanych oraz minimalizację ryzyka uszkodzenia istniejącej infrastruktury.

Pytanie 7

Zasuwa burzowa zainstalowana na przyłączu do systemu kanalizacyjnego?

A. zapobiega przepływom wstecznym

B. umożliwia oczyszczanie kanału

C. umożliwia spłukiwanie kanału

D. umożliwia odłączenie fragmentu sieci podczas remontu

Zasuwa burzowa, zamontowana na przyłączu kanalizacyjnym, ma kluczowe znaczenie w kontekście zarządzania wodami opadowymi oraz ochrony systemów kanalizacyjnych przed niepożądanymi zjawiskami, takimi jak przepływy wsteczne. Przepływy wsteczne mogą prowadzić do zanieczyszczenia źródeł wody pitnej oraz powodować poważne problemy sanitarno-epidemiologiczne. Zasuwa burzowa pełni rolę zaworu, który otwiera się, gdy woda spływa w kierunku oczyszczalni, a zamyka, gdy następuje zagrożenie powrotem wody do sieci. W praktyce oznacza to, że przy intensywnych opadach deszczu czy podczas awarii w systemie kanalizacyjnym, zasuwa ta może zapobiec cofaniu się ścieków do domów lub innych obiektów. Warto również zauważyć, że zasuwa burzowa powinna być regularnie konserwowana, aby zapewnić jej prawidłowe działanie, co jest zgodne z zaleceniami norm branżowych jak PN-EN 752, dotyczących gospodarki wodami opadowymi.

Pytanie 8

Jakie zasady są kluczowe podczas odpowietrzania i napełniania sieci gazowej prowadzonej na niskim i średnim ciśnieniu?

A. Odpowietrzanie powinno zostać wstrzymane, jeśli w mieszance wydobywającej się z kolumny wentylacyjnej wykryto zawartość tlenu większą niż 5%

B. Odpowietrzenie powinno być realizowane niezależnie od panujących warunków atmosferycznych

C. Uziemiony wylot kolumny wydmuchowej musi być umiejscowiony w odpowiedniej odległości od potencjalnych źródeł zapłonu oraz wyprowadzony na wysokość 3 m ponad poziom ziemi

D. Ciśnienie gazu mierzone na kolumnie wydmuchowej w trakcie odpowietrzania powinno wynosić więcej niż 10 kPa

Zarówno pomiar ciśnienia gazu na kolumnie wydmuchowej, jak i warunki atmosferyczne podczas odpowietrzania są elementami istotnymi, jednak ich niewłaściwe zrozumienie może prowadzić do niebezpiecznych sytuacji. Odpowiedź sugerująca, że ciśnienie gazu powinno przekraczać 10 kPa podczas odpowietrzania, jest myląca, ponieważ kluczowe jest, aby zapewnić stabilność i bezpieczeństwo całego systemu. Właściwe ciśnienie robocze nie powinno być jedynym czynnikiem branym pod uwagę, gdyż wysoka wartość ciśnienia może prowadzić do niekontrolowanego wydobycia gazu oraz ryzyka wybuchu. Kolejny aspekt dotyczy konieczności przeprowadzania odpowietrzania bez względu na warunki atmosferyczne. Takie podejście jest niebezpieczne, ponieważ zewnętrzne warunki, takie jak deszcz, śnieg czy wiatr, mogą wpływać na rozprzestrzenianie się gazu oraz jego potencjalne skupiska w powietrzu. Ostatecznie, ignorowanie obecności tlenu w wydobywającej się mieszaninie, co jest wskazane w kilku odpowiedziach, jest krytycznym błędem, ponieważ zbyt wysoka zawartość tlenu może prowadzić do sytuacji zapalnych, szczególnie w połączeniu z gazami palnymi. Dlatego ważne jest, aby wszystkie operacje związane z odpowietrzaniem i napełnianiem sieci gazowych były prowadzone zgodnie z rygorystycznymi normami bezpieczeństwa, uwzględniając zarówno właściwe ciśnienie, jak i odpowiednie warunki atmosferyczne oraz skład gazów w atmosferze.

Pytanie 9

Jakie urządzenia gazowe klasyfikujemy jako typ C?

A. piekarnik gazowy

B. kocioł gazowy z otwartą komorą spalania

C. kocioł gazowy z zamkniętą komorą spalania

D. boiler gazowy

Kocioł gazowy z zamkniętą komorą spalania jest uznawany za urządzenie gazowe typu C, ponieważ charakteryzuje się on wysokim poziomem bezpieczeństwa oraz efektywności energetycznej. W odróżnieniu od urządzeń z otwartą komorą spalania, tego typu kotły pobierają powietrze do spalania bezpośrednio z zewnątrz, co eliminuje ryzyko zassania spalin do wnętrza budynku. Przykłady zastosowań to budynki jednorodzinne oraz mieszkania, gdzie instalacja kotła gazowego z zamkniętą komorą spalania może być zrealizowana w sposób minimalizujący straty ciepła i ryzyko związane z wentylacją. Zgodnie z normami, takimi jak PN-EN 15502, kotły te muszą spełniać określone wymagania dotyczące efektywności energetycznej oraz emisji spalin, co czyni je bardziej przyjaznymi dla środowiska w porównaniu do starszych technologii. Wybór tego typu kotła jest często preferowany przy modernizacji systemów grzewczych, gdyż pozwala na znaczne oszczędności na kosztach ogrzewania oraz zwiększa komfort użytkowników.

Pytanie 10

Gazociąg musi zostać ponownie poddany głównej próbie szczelności, jeśli był nieużywany przez czas dłuższy niż

A. 3 miesiące

B. 5 miesięcy

C. 6 miesięcy

D. 4 miesiące

Odpowiedź 6 miesięcy jest poprawna, ponieważ zgodnie z normami dotyczącymi bezpieczeństwa eksploatacji gazociągów, szczególnie w kontekście wymagań wynikających z Dyrektywy Unii Europejskiej oraz krajowych regulacji, gazociąg musi zostać poddany głównej próbie szczelności po okresie nieekspolatacji przekraczającym 6 miesięcy. Taki okres wyłączenia może prowadzić do korozji, osadów lub innych uszkodzeń, które mogą zagrażać bezpieczeństwu eksploatacji. Przykładem mogą być gazociągi, które zostały wyłączone w wyniku konserwacji lub modernizacji, gdzie ponowna próba szczelności jest kluczowa dla upewnienia się, że system jest wolny od nieszczelności. Przeprowadzenie próby powinno odbywać się zgodnie z normą PN-EN 1610, która określa wymagania dotyczące budowy i eksploatacji instalacji gazowych. Dbałość o regularne kontrole i próby szczelności zwiększa bezpieczeństwo i wydajność dostaw gazu, minimalizując ryzyko awarii oraz potencjalnych zagrożeń dla zdrowia ludzi i środowiska.

Pytanie 11

Wyznacz koszt robocizny na realizację przyłącza wodociągowego przez dwóch pracowników, jeśli czas potrzebny na wykonanie tego zadania wynosi 4 godziny, a stawka za roboczogodzinę jednego pracownika to 15,00 zł?

A. 30,00 zł

B. 240,00 zł

C. 60,00 zł

D. 120,00 zł

Kiedy chcemy obliczyć koszt robocizny za przyłącze wodociągowe, to ważne jest, żeby wziąć pod uwagę ile czasu pracowali ludzie i jaka jest stawka na godzinę. Mamy dwóch pracowników, którzy byli w pracy przez 4 godziny, więc to daje nam razem 8 roboczogodzin. Stawka wynosi 15 zł za godzinę, więc koszt robocizny to 8 roboczogodzin razy 15 zł, co daje nam równą 120 zł. Takie obliczenia to standard w budownictwie oraz inżynierii, bo dokładne kalkulacje są kluczowe przy planowaniu budżetu i nadzorowaniu projektów. Dobre podejście to na przykład przygotowywanie ofert dla klientów, gdzie nie tylko liczymy robociznę, ale też materiały oraz inne koszty, żeby dać im rzetelną i konkurencyjną propozycję.

Pytanie 12

Jaką pojemność powinien mieć zbiornik na ciepłą wodę użytkową dla rodziny liczącej sześć osób, jeśli dzienne zużycie ciepłej wody wynosi 40 dm3 na osobę?

A. 120 dm3

B. 360 dm3

C. 240 dm3

D. 180 dm3

Zasobnik ciepłej wody użytkowej dla sześcioosobowej rodziny powinien mieć pojemność 240 dm3, ponieważ dzienne zużycie ciepłej wody wynosi 40 dm3 na osobę. Przy sześciu osobach całkowite zapotrzebowanie na ciepłą wodę to 6 * 40 dm3 = 240 dm3. Wybór odpowiedniej pojemności zasobnika jest kluczowy dla zapewnienia ciągłości dostaw ciepłej wody, zwłaszcza w godzinach szczytu, kiedy zapotrzebowanie na wodę może wzrosnąć. Pojemność 240 dm3 zapewnia komfort użytkowania, umożliwiając jednoczesne korzystanie z kilku punktów poboru, jak prysznic, umywalka czy zmywarka. Dobrą praktyką jest również uwzględnienie pewnego marginesu bezpieczeństwa, aby uniknąć sytuacji, w której brakuje ciepłej wody, zwłaszcza podczas intensywnego użytkowania. Warto także zwrócić uwagę na efektywność energetyczną zasobnika, co wpływa na koszty eksploatacji i ochronę środowiska. Standardy dotyczące pojemności zasobników ciepłej wody są często określane w normach branżowych, które można znaleźć w dokumentacji technicznej producentów oraz w przepisach budowlanych.

Pytanie 13

Jakie jest najniższe dopuszczalne wymiary pionowego przewodu spalinowego łączącego kocioł gazowy z otwartą komorą spalania z kominem?

A. 0,88 m

B. 0,44 m

C. 0,66 m

D. 0,22 m

Wysokości inne niż 0,22 m, takie jak 0,44 m, 0,66 m czy 0,88 m, są niewłaściwe w kontekście minimalnych wymagań dotyczących pionowych przewodów spalinowych dla kotłów gazowych z otwartą komorą spalania. Wiele osób może mylnie uważać, że większa wysokość przewodu spalinowego automatycznie poprawia jego funkcjonalność. Nie jest to jednak prawda. Zbyt duża wysokość przewodu spalinowego może prowadzić do problemów z ciągiem, co skutkuje zmniejszeniem efektywności odprowadzania spalin. Wysokość przewodu ma znaczenie głównie w kontekście zapewnienia odpowiedniego ciągu, a nie jego nadmiernej długości. Dodatkowo, w przypadku niektórych zastosowań, takich jak kotły z zamkniętą komorą spalania, wymagania dotyczące wysokości mogą się różnić. Dlatego tak ważne jest, aby zawsze kierować się aktualnymi normami oraz zaleceniami producentów. Wykonywanie instalacji bez właściwej wiedzy na ten temat może prowadzić do poważnych konsekwencji zdrowotnych i prawnych. Ważne jest również zrozumienie, że każde urządzenie grzewcze jest inne i wymaga indywidualnego podejścia, a błędne interpretacje mogą prowadzić do niebezpiecznych sytuacji w użytkowaniu budynków.

Pytanie 14

W jaki sposób należy połączyć na rurociągu zasuwę gazową przedstawioną na rysunku?

A. Nakielich.

B. Przez spawanie.

C. Na gwint.

D. Przez zaciskanie.

Poprawna odpowiedź, czyli połączenie zasuwy gazowej przez spawanie, jest zgodna z najlepszymi praktykami w dziedzinie instalacji rurociągów gazowych. Zasuwy gazowe, jak pokazuje przedstawiony rysunek, mają konstrukcję, która wymaga solidnego połączenia dla zapewnienia bezpieczeństwa i skuteczności operacyjnej. Spawanie jest preferowaną metodą, gdyż tworzy trwale i szczelne połączenie, eliminując ryzyko przecieków gazu, co jest kluczowe w systemach wysokociśnieniowych. W kontekście standardów branżowych, takich jak PN-EN 1594, spawanie jest szeroko zalecane dla połączeń rurociągów gazowych. Przykładem zastosowania spawania może być instalacja zasuwy w systemie przesyłowym, gdzie wysokie ciśnienie gazu wymaga wyjątkowej odporności na wszelkie uszkodzenia mechaniczne oraz korozję. Użycie spawania jako metody połączenia zapewnia nie tylko szczelność, ale również integralność strukturalną całego systemu. Dobrą praktyką jest także przeprowadzanie regularnych inspekcji połączeń spawanych, aby w porę wykrywać ewentualne nieprawidłowości.

Pytanie 15

Na którym rysunku przedstawiono zawór stosowany w instalacji parowej centralnego ogrzewania?

A. D.

B. B.

C. A.

D. C.

Na rysunku C widać zawór klapowy, który jest naprawdę ważnym elementem w instalacjach parowych w centralnym ogrzewaniu. Jego konstrukcja sprawia, że dobrze radzi sobie z zarządzaniem przepływem pary wodnej, co ma spore znaczenie, szczególnie przy wysokich temperaturach i ciśnieniach, z jakimi mamy do czynienia w takich systemach. Co więcej, zawory klapowe są trwałe i odporne na korozję, więc świetnie sprawdzają się w trudnych warunkach, jakie panują w instalacjach grzewczych opartych na parze. Dzięki nim cały system działa bardziej efektywnie i mniej ciepła ucieka. W praktyce te zawory spotykamy nie tylko w ogrzewaniu, ale także w różnych procesach przemysłowych, gdzie są odpowiedzialne za kontrolowanie przepływu mediów o dużych temperaturach. Jeśli chodzi o normy, to dobór odpowiednich zaworów klapowych jest zgodny z wytycznymi norm ISO oraz PN-EN, co jeszcze podkreśla ich rolę w branży budowlanej i inżynieryjnej.

Pytanie 16

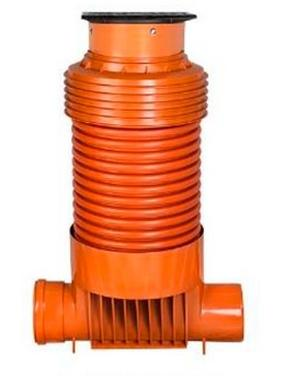

Na rysunku przedstawiono studzienkę kanalizacyjną

A. wodomierzową.

B. płuczącą.

C. rewizyjną.

D. kaskadową.

Studzienka rewizyjna to naprawdę ważny element w całym systemie kanalizacyjnym. Dzięki niej można łatwo zajrzeć do środka sieci i sprawdzić, co się dzieje. Zwykle ma specjalną pokrywę, którą można łatwo otworzyć, co jest super wygodne. Z perspektywy budowlanej, fajnie, że umieszcza się je w strategicznych punktach, bo to ułatwia zarządzanie całym systemem. Na przykład, studzienki pozwalają na regularne sprawdzanie stanu rur i usuwanie zatorów. To jest zgodne z najlepszymi praktykami i ważne dla zarządzania infrastrukturą wodno-kanalizacyjną. Kiedy coś się psuje, to dobrze, że studzienki dają nam możliwość szybkiej reakcji, co jest kluczowe, żeby usługi były ciągłe i żeby minimalizować ryzyko dla środowiska. Dobrze jest też mieć dokumentację, gdzie są te studzienki, bo normy ISO 14001 jasno pokazują, jak ważne jest efektywne zarządzanie środowiskiem.

Pytanie 17

Minimalna odległość między gazomierzem a kuchenką gazową w rzucie poziomym powinna wynosić

A. 120 cm

B. 80 cm

C. 100 cm

D. 60 cm

Minimalna odległość gazomierza od kuchenki gazowej wynosząca 100 cm jest zgodna z aktualnymi normami i przepisami dotyczącymi instalacji gazowych. Ustalenie takiej odległości ma kluczowe znaczenie dla bezpieczeństwa użytkowania urządzeń gazowych. Gazomierz odgrywa istotną rolę w pomiarze zużycia gazu, a odpowiednia odległość zapewnia swobodny dostęp do urządzenia w przypadku potrzeby odczytu lub konserwacji. Przykładem zastosowania tej zasady jest sytuacja, w której konieczne jest przeprowadzenie inspekcji lub naprawy gazomierza. Zbyt mała odległość mogłaby utrudnić te czynności, a także zwiększyć ryzyko wystąpienia niebezpiecznych sytuacji, takich jak wycieki gazu. Warto również pamiętać, że w różnych krajach mogą obowiązywać różne normy, ale zasada zachowania bezpiecznej odległości pozostaje uniwersalna i powinna być zawsze przestrzegana, aby zminimalizować ryzyko wypadków związanych z gazem.

Pytanie 18

Czy układanie rozdzielczych przewodów wodociągowych poniżej poziomu posadzki w budynku bez piwnicy jest dozwolone, jeśli

A. temperatura posadzki wynosi 0°C

B. minimalna temperatura w pomieszczeniu wynosi 0°C

C. temperatura posadzki wynosi 1°C

D. minimalna temperatura w pomieszczeniu wynosi 1°C

Odpowiedź wskazująca na minimalną temperaturę pomieszczenia wynoszącą 1°C jest prawidłowa, ponieważ zapewnia odpowiednie warunki do układania rozdzielczych przewodów wodociągowych w budynkach niepodpiwniczonych. W takich obiektach, gdzie nie ma piwnic, należy szczególnie dbać o ochronę instalacji przed zamarznięciem. Zgodnie z normami budowlanymi oraz praktykami inżynieryjnymi, minimalna temperatura pomieszczenia powinna być utrzymywana na poziomie co najmniej 1°C, aby zredukować ryzyko zamarzania wody w przewodach. W praktyce oznacza to, że nawet w przypadku spadku temperatury na zewnątrz, odpowiednie ogrzewanie pomieszczenia pozwoli na bezpieczne funkcjonowanie instalacji wodociągowej. Na przykład w domach jednorodzinnych, gdzie instalacje wodociągowe są często układane w podłogach, ważne jest, aby przy projektowaniu systemu grzewczego uwzględnić te aspekty. Zastosowanie odpowiednich materiałów izolacyjnych w połączeniu z przestrzeganiem norm budowlanych zapewni długowieczność instalacji oraz zminimalizuje ryzyko ewentualnych awarii związanych z zamarzaniem wody.

Pytanie 19

Jaką minimalną wysokość powinien mieć montaż kurka głównego na przyłączu gazowym niskiego ciśnienia na zewnętrznej ścianie budynku?

A. 70 cm

B. 50 cm

C. 130 cm

D. 110 cm

Montaż kurka głównego na przyłączu gazowym niskiego ciśnienia na wysokościach takich jak 70 cm, 110 cm czy 130 cm nie spełnia fundamentalnych wymogów dotyczących bezpieczeństwa oraz dostępności. Wyższe umiejscowienie kurka może prowadzić do trudności w dostępie do niego, co jest kluczowe w sytuacjach awaryjnych. W sytuacjach, gdy konieczne jest szybkie zamknięcie dostępu do gazu, każdy dodatkowy centymetr wysokości może opóźnić reakcję, co stwarza zagrożenie dla bezpieczeństwa użytkowników budynku. W praktyce, osoby odpowiedzialne za obsługę techniczną mogłyby mieć problem z dotarciem do kurka, co zwiększa ryzyko w przypadku awarii instalacji. Kolejnym aspektem jest możliwość zanieczyszczenia instalacji, gdy kurek umieszczony jest zbyt wysoko, co może prowadzić do gromadzenia się zanieczyszczeń w jego okolicy. Ponadto, przepisy dotyczące instalacji gazowych, w tym normy określające wysokości montażu, stawiają na pierwszym miejscu bezpieczeństwo użytkowników, co czyni montaż na wyższych wysokościach niezgodnym z najlepszymi praktykami branżowymi. Zrozumienie tych zasad jest kluczowe dla zapewnienia prawidłowej i bezpiecznej instalacji oraz użytkowania systemów gazowych.

Pytanie 20

Jak należy prowadzić przewody instalacji gazowej?

A. na powierzchni ścian

B. pod powierzchnią podłogi

C. w kanałach wentylacyjnych

D. w szybach wind

Przewody instalacji gazu należy prowadzić na powierzchni ścian, ponieważ taka lokalizacja zapewnia łatwy dostęp do instalacji w przypadku konieczności przeprowadzenia prac konserwacyjnych lub naprawczych. Ponadto prowadzenie przewodów na powierzchni ścian umożliwia lepszą kontrolę nad ich stanem technicznym oraz szybsze wykrycie ewentualnych nieszczelności. W praktyce, przewody gazowe powinny być instalowane w sposób, który minimalizuje ryzyko uszkodzenia mechanicznego oraz wpływu innych instalacji, takich jak elektryczna czy wodna. Zgodnie z przepisami prawa budowlanego oraz normami, jak PN-EN 15001, istotne jest, aby przewody gazowe były odpowiednio oznakowane oraz zabezpieczone przed wpływem niekorzystnych warunków atmosferycznych. Dodatkowo, lokalizacja przewodów na powierzchni ścian ułatwia ich wizualną kontrolę, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowania instalacji gazowej.

Pytanie 21

Jakie może być źródło problemu z działaniem palnika kuchenki gazowej, jeśli zauważono spalanie gazu na dyszy urządzenia?

A. Zbyt niskie ciśnienie gazu w urządzeniu

B. Zbyt duża ilość tzw. powietrza pierwotnego w palniku

C. Niedostateczna ilość tzw. powietrza pierwotnego w palniku

D. Zbyt wysoka wartość opałowa gazu

Za mało tak zwanego powietrza pierwotnego w palniku odnosi się do niewystarczającej ilości powietrza, które jest potrzebne do prawidłowego spalania gazu. W rzeczywistości jednak, jeśli powietrza jest za mało, wynikiem jest tzw. niedopalenie gazu, co może skutkować dymieniem oraz pojawieniem się sadzy. W kontekście problemu z ciśnieniem gazu, to właśnie zbyt niskie ciśnienie prowadzi do nieefektywnego spalania, a nie brak powietrza. Wysoka wartość opałowa gazu nie jest przyczyną problemów z palnikiem, lecz określa energię, jaką gaz może dostarczyć podczas spalania; nie wpływa na jego działanie, a jedynie na efektywność energetyczną. Tak samo za dużo powietrza pierwotnego w palniku może prowadzić do sytuacji, gdzie gaz spala się zbyt szybko, co może powodować niestabilność płomienia, ale nie jest to bezpośrednią przyczyną problemu, gdyż wciąż występuje pod warunkiem, że ciśnienie dostarczanego gazu jest w normie. W kontekście sprawności palnika najistotniejsze jest zatem zapewnienie odpowiedniego ciśnienia gazu, co jest kluczowym aspektem dla zapewnienia bezpieczeństwa i efektywności energetycznej. Właściwe zrozumienie zasad kompozycji mieszanki paliwowo-powietrznej oraz regulacji ciśnienia jest niezbędne dla użytkowników i serwisantów urządzeń gazowych.

Pytanie 22

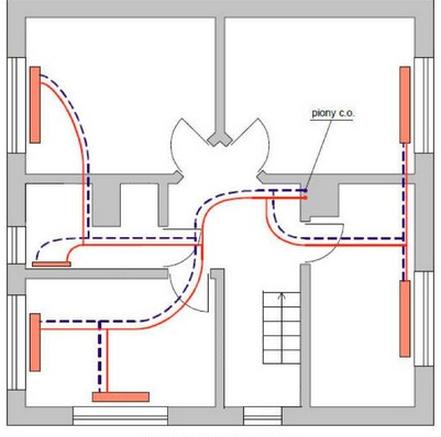

Jaki rodzaj instalacji c.o. przedstawiono na rysunku?

A. Jednorurowy rozdzielaczowy.

B. Dwururowy trójnikowy.

C. Dwururowy rozdzielaczowy.

D. Jednorurowy trójnikowy.

Odpowiedź 'Dwururowy trójnikowy' jest właściwa. Na rysunku widać dwa obiegi rur – jeden dostarcza ciepłą wodę do grzejnika, a drugi odprowadza tę ochłodzoną. Taki układ sprawia, że ciepło lepiej się rozprowadza w budynku, co jest naprawdę ważne w systemach c.o. Użycie trójników w poziomych połączeniach bardzo ułatwia rozgałęzienie systemu, bez potrzeby stosowania rozdzielaczy, co ma sens, zwłaszcza w mniejszych instalacjach. W nowoczesnych budynkach najczęściej korzysta się z tych instalacji dwururowych, bo dają lepszą kontrolę temperatury oraz szybką reakcję na różne potrzeby dotyczące ciepła. Warto też pamiętać, że według normy, takie systemy projektuje się tak, by maksymalizować przepływ i minimalizować straty ciepła, co jest kluczowe dla efektywności energetycznej budynków. Twoja odpowiedź pokazuje, że rozumiesz zasady działania i zalety instalacji dwururowych, co jest super.

Pytanie 23

Dwaj pracownicy wykonali w ciągu 60 godzin 200 m rurociągu ciśnieniowego PVC Ø225, łączonego na wcisk. Stawka za roboczogodzinę dla jednego pracownika wynosi 10 zł. Jak obliczyć koszt robocizny?

A. 2250 zł

B. 2000 zł

C. 1200 zł

D. 600 zł

Koszt robocizny w przypadku ułożenia 200 metrów rurociągu PVC przez dwóch robotników w ciągu 60 godzin można obliczyć w sposób następujący: najpierw należy obliczyć całkowitą liczbę roboczogodzin. Dwa robotnicy pracując przez 60 godzin generują łącznie 120 roboczogodzin (60 godzin x 2 robotników). Koszt robocizny oblicza się mnożąc liczbę roboczogodzin przez stawkę za roboczogodzinę. W tym przypadku 120 roboczogodzin x 10 zł/r godz. daje 1200 zł. Wiedza o kosztach robocizny jest kluczowa w zarządzaniu projektami budowlanymi i inżynieryjnymi. Precyzyjne oszacowanie kosztów pozwala na lepsze planowanie budżetu i optymalizację wydatków, co w praktyce przekłada się na efektywność realizacji projektów. Rzetelne podejście do wyliczeń pozwala na unikanie przekroczeń budżetowych oraz zarządzanie ryzykiem finansowym projektu.

Pytanie 24

Syfon, nazywany również uszczelnieniem wodnym, zainstalowany w systemie kanalizacyjnym?

A. zapewnia jednokierunkowy przepływ ścieków

B. umożliwia wentylację rur kanalizacyjnych

C. umożliwia zmianę poziomego kierunku przewodu kanalizacyjnego

D. zabezpiecza przed uwalnianiem się gazów z kanalizacji

Syfon, znany również jako zamknięcie wodne, pełni kluczową rolę w systemach kanalizacyjnych, zabezpieczając przed wydostawaniem się gazów kanalizacyjnych do pomieszczeń. Działa na zasadzie utrzymania słupa wody w jego wnętrzu, co tworzy barierę dla nieprzyjemnych zapachów i toksycznych gazów, takich jak siarkowodór czy amoniak. W praktyce, odpowiednio zainstalowany syfon zapewnia komfort użytkowania oraz higienę w budynkach. Zgodnie z normami budowlanymi, każda instalacja kanalizacyjna powinna być wyposażona w syfony w punktach odprowadzania ścieków, takich jak umywalki, zlewy czy toalety. Dzięki syfonowi, nawet przy niewielkim przepływie wody, nie ma ryzyka, że gazy kanałowe przedostaną się do wnętrza budynku. Warto również zauważyć, że syfony muszą być regularnie sprawdzane i konserwowane, aby zapewnić ich prawidłowe działanie, ponieważ zatykanie się syfonu przez zanieczyszczenia może prowadzić do nieprzyjemnych zapachów i problemów z kanalizacją.

Pytanie 25

Jaką minimalną odległość powinien zachować stalowy grzejnik płytowy od parapetu?

A. 10cm

B. 5cm

C. 15cm

D. 7cm

Wybór odpowiedzi, która proponuje większe odległości, takich jak 15 cm, 10 cm czy 5 cm, może wynikać z nieporozumienia dotyczącego zasad działania systemów grzewczych oraz ich efektywności. Przykładowo, zasada mówiąca o większych odległościach od parapetu, choć może wydawać się rozsądna, w rzeczywistości prowadzi do obniżenia efektywności ogrzewania. Zbyt duża odległość od parapetu może skutkować nieoptymalnym rozprowadzeniem ciepła w pomieszczeniu, co prowadzi do nierównomiernego ogrzewania. Z kolei zbyt mała odległość, jak 5 cm, mogłaby uniemożliwić prawidłowy przepływ powietrza, co również obniża efektywność grzewczą. Warto zauważyć, że odległość 7 cm od parapetu jest ustalona na podstawie badań i analiz, które pokazują jej wpływ na konwekcję cieplną. W praktyce, przy instalacji grzejnika kluczowe jest także uwzględnienie specyfiki pomieszczenia, jego układu oraz rodzaju zastosowanych materiałów budowlanych. Ignorowanie tych aspektów może prowadzić do nieefektywnego działania systemu grzewczego, a w rezultacie do zwiększenia kosztów eksploatacji oraz obniżenia komfortu użytkowania. Dlatego tak istotne jest przestrzeganie standardów oraz dobrych praktyk w instalacjach grzewczych.

Pytanie 26

Na diagramach instalacji wodociągowej rury zimnej wody użytkowej powinny być przedstawione linią

A. ciągłą

B. kreskową

C. punkową

D. zygzakiem

Odpowiedź "ciągłą" jest prawidłowa, ponieważ w schematach instalacji wodociągowej przewody zimnej wody użytkowej oznacza się linią ciągłą zgodnie z obowiązującymi normami oraz praktykami branżowymi. Takie oznaczenie jest powszechnie stosowane, gdyż ułatwia ono identyfikację i zrozumienie schematu przez inżynierów, projektantów oraz wykonawców. Przykładem zastosowania linii ciągłej jest projektowanie systemów wodociągowych w budynkach użyteczności publicznej, gdzie jasne oznaczenie elementów instalacji wpływa na bezpieczeństwo i efektywność eksploatacji. Warto również zaznaczyć, że zgodnie z normą PN-EN 806, stosowanie odpowiednich symboli oraz oznaczeń w schematach instalacji jest kluczowe dla jednoznaczności i klarowności przekazu projektowego. Oprócz tego, na schematach instalacji sanitarnych, linie ciągłe są również używane do przedstawiania innych typów przewodów, co dodatkowo podkreśla ich uniwersalność i znaczenie w inżynierii budowlanej.

Pytanie 27

Do tradycyjnych źródeł energii można zaliczyć

A. wiatr

B. słońce

C. biogaz

D. węgiel

Tak naprawdę to konwencjonalne źródła energii to te, które używamy już od lat, a wśród nich są paliwa kopalne, jak węgiel, ropa i gaz. Odpowiedzi, które mówią o wiatrakach, energii ze słońca czy biogazie, nie pasują do tej grupy, bo to są odnawialne źródła energii. Na przykład wiatr to źródło energii, które wykorzystuje ruch powietrza do produkcji prądu i rozwija się głównie tam, gdzie wieje mocno. Wiatraki stają się coraz popularniejsze, ale to nie to samo, co węgiel. Energia słoneczna, która pochodzi z promieniowania słonecznego dzięki panelom fotowoltaicznym, też jest odnawialna i nie emituje nic podczas produkcji. Biogaz, który powstaje z organicznych odpadków, również jest odnawialny i ma zastosowanie w różnych procesach, na przykład w wytwarzaniu energii. Czasami ludzie mylą te dwa rodzaje źródeł energii, co prowadzi do nieporozumień przy rozmowach o zrównoważonym rozwoju energetyki. Dobrze jest rozumieć te różnice, żeby podejmować mądrzejsze decyzje.

Pytanie 28

Jeśli po podgrzaniu wody w rurach systemu centralnego ogrzewania tynk wokół rur przechodzących przez ścianę zaczyna się łuszczyć i odpadać, co powinno się zrobić?

A. usunąć punkty stałe

B. zamontować rozetę

C. dokręcić uchwyty

D. zamontować kompensator

Dokręcanie uchwytów może wydawać się logicznym rozwiązaniem w przypadku problemów z instalacją centralnego ogrzewania, jednak w rzeczywistości jest to podejście niewłaściwe. Uchwyt powinien być odpowiednio dobrany i zamontowany, aby spełniał swoje funkcje stabilizacyjne, ale dokręcanie go nie rozwiązuje problemu pękania tynku. Pęknięcia wynikają z różnic temperatur, które powodują rozszerzanie się rur, a nie z niewłaściwego montażu uchwytów. Montaż kompensatora ma na celu zredukowanie naprężeń spowodowanych ruchami rur, ale nie jest on bezpośrednim rozwiązaniem dla problemów z pękaniem tynku. Kompensator powinien być stosowany w odpowiednich miejscach instalacji, a jego zastosowanie w sytuacji, gdzie tynk już pęka, nie przyniesie pożądanych efektów. Usunięcie punktów stałych również nie rozwiązuje problemu, a wręcz może pogłębić uszkodzenia, ponieważ rury będą mogły niekontrolowanie się przemieszczać, co zwiększy ryzyko pęknięć. Kluczowe jest zrozumienie, że każde podejście do problemów z instalacją centralnego ogrzewania musi być oparte na analizie przyczyn, a nie tylko na doraźnych poprawkach. Właściwe zrozumienie mechaniki, jaką kierują się rury pod wpływem temperatury, pozwala na skuteczne zapobieganie problemom, a nie tylko ich leczenie.

Pytanie 29

Wskaż poprawną według technologii kolejność instalacji przewodów w systemie kanalizacyjnym, zaczynając od przykanalika.

A. Przewód poziomy główny oraz boczny, pion, podejście, przybory sanitarne

B. Przybory sanitarne, podejście, pion, przewód poziomy boczny oraz główny

C. Przewód poziomy główny oraz boczny, pion, przybory sanitarne, podejście

D. Pion, przybory sanitarne, podejście, przewód poziomy boczny oraz główny

Zgłoszona odpowiedź jest zgodna z najczęściej stosowanymi praktykami w zakresie montażu instalacji kanalizacyjnych. Proces montażu przewodów zaczyna się od podłączenia do przykanalika, skąd następnie prowadzi się przewody poziome, które mogą być zarówno główne, jak i boczne. Przewód poziomy główny zbiera ścieki z różnych punktów w budynku, natomiast przewody poziome boczne są używane do podłączania poszczególnych przyborów. Następnie, po zainstalowaniu poziomych przewodów, montuje się piony, które mają za zadanie transportować ścieki w górę do systemu kanalizacji. Pion jest kluczowym elementem, gdyż zapewnia odpowiedni przepływ wody i ścieków. Po zamontowaniu pionów można przystąpić do instalacji podejść, które łączą pion z poszczególnymi przyborami sanitarnymi, takimi jak umywalki, toalety czy prysznice. To podejście gwarantuje, że wszystkie odpady są właściwie kierowane do systemu kanalizacyjnego. Cały proces musi być zgodny z normami budowlanymi oraz zasadami hydrauliki, co zapewnia długotrwałą i bezawaryjną pracę systemu.

Pytanie 30

Aby zrealizować system wodociągowy, konieczne jest użycie rur

A. ze stali węglowej

B. z szarego żeliwa

C. kamionkowych

D. polietylenowych

Rury polietylenowe są obecnie jednym z najczęściej stosowanych materiałów w budowie sieci wodociągowych ze względu na ich wiele zalet. Przede wszystkim charakteryzują się wysoką odpornością na korozję oraz działanie chemikaliów, co zapewnia długą żywotność instalacji. Polietylen jest materiałem elastycznym, co ułatwia jego montaż i pozwala na łatwe dostosowanie do warunków terenowych. Dodatkowo, rury te mają niską wagę, co zmniejsza koszty transportu oraz ułatwia ich instalację. W praktyce, rury polietylenowe są stosowane zarówno w systemach zaopatrzenia w wodę pitną, jak i w wodociągach przemysłowych. Wiele norm branżowych, takich jak PN-EN 12201 dotycząca rur z tworzyw sztucznych, potwierdza ich odpowiedniość do zastosowań wodociągowych, co czyni je preferowanym wyborem w nowoczesnym budownictwie. Należy również zwrócić uwagę na to, że rury polietylenowe mogą być stosowane w różnorodnych średnicach, co pozwala na elastyczność w projektowaniu systemów wodociągowych.

Pytanie 31

Jakie urządzenie kontrolno-pomiarowe jest wykorzystywane w systemie grzewczym?

A. aerometr

B. manometr

C. higrometr

D. flusometr

Manometr to urządzenie kontrolno-pomiarowe, które służy do pomiaru ciśnienia w instalacjach grzewczych. W kontekście systemów grzewczych, manometry umożliwiają kontrolowanie ciśnienia wody, co jest kluczowe dla prawidłowego działania układów grzewczych oraz zapobiegania uszkodzeniom systemu. Na przykład, podwyższone ciśnienie może prowadzić do wycieków lub uszkodzeń elementów instalacji, takich jak grzejniki czy rury. Standardy branżowe, takie jak normy EN 837-1 dotyczące manometrów, określają wymagania dotyczące ich konstrukcji oraz dokładności pomiaru. Użycie manometru w praktyce pozwala na bieżąco monitorować i regulować ciśnienie, co przekłada się na efektywność energetyczną systemu grzewczego oraz komfort cieplny w budynkach. Warto także wspomnieć o znaczeniu regularnej kalibracji manometrów, aby zapewnić wiarygodność pomiarów w długim okresie eksploatacji.

Pytanie 32

Aby połączyć okrągłe kanały w systemie wentylacyjnym za pomocą nitów, potrzebna będzie nitownica oraz

A. wiertarka i taśma zbrojona aluminiowa

B. wkrętak i taśma polipropylenowa

C. rozwiertak z uchwytem i taśma zbrojona aluminiowa

D. młotek i taśma polietylenowa

Wybór wiertarki oraz taśmy zbrojonej aluminiowej do łączenia okrągłych kanałów wentylacyjnych z użyciem nitów jest właściwy z kilku powodów. Po pierwsze, wiertarka jest niezbędna do wykonania otworów, które umożliwiają zamocowanie nitów w odpowiednich miejscach, co zapewnia stabilność i wytrzymałość połączenia. Otwory muszą być precyzyjnie wywiercone, aby nity mogły być prawidłowo osadzone, co jest kluczowe dla funkcjonowania instalacji wentylacyjnej. Po drugie, taśma zbrojona aluminiowa oferuje doskonałe właściwości wytrzymałościowe oraz odporność na czynniki atmosferyczne, co sprawia, że jest idealnym wyborem do stosowania w instalacjach, które mogą być narażone na wilgoć czy zmiany temperatury. Dzięki zastosowaniu takiej taśmy można również dodatkowo zabezpieczyć połączenia przed ewentualnymi nieszczelnościami. W praktyce, użycie tych materiałów pozwala na efektywne i trwałe łączenie kanałów wentylacyjnych, co jest zgodne z najlepszymi praktykami w branży budowlanej i wentylacyjnej.

Pytanie 33

Jakiego materiału używa się jako izolacji termicznej w rurach preizolowanych?

A. styropian

B. pianka polibutylenowa

C. wata szklana

D. pianka poliuretanowa

Pianka poliuretanowa jest materiałem o doskonałych właściwościach izolacyjnych, co czyni ją idealnym wyborem do zastosowania w rurach preizolowanych. Charakteryzuje się niską przewodnością cieplną, co minimalizuje straty ciepła i przyczynia się do efektywności energetycznej systemów grzewczych i klimatyzacyjnych. Ponadto, pianka poliuretanowa jest lekka, co ułatwia jej transport i montaż. W praktyce, wykorzystanie rur preizolowanych z pianką poliuretanową jest powszechne w instalacjach ciepłowniczych oraz w systemach transportujących ciecze o podwyższonej temperaturze. Zastosowanie tego rodzaju izolacji wspiera również standardy takie jak EN 253, które określają wymagania dotyczące rur preizolowanych. Dzięki swojej elastyczności, pianka poliuretanowa dobrze przylega do kształtów rur, co zwiększa jej skuteczność izolacyjną oraz trwałość systemu. W związku z rosnącymi wymaganiami środowiskowymi, wybór materiałów izolacyjnych takich jak pianka poliuretanowa staje się coraz bardziej istotny dla zapewnienia efektywności energetycznej budynków i infrastruktury przemysłowej.

Pytanie 34

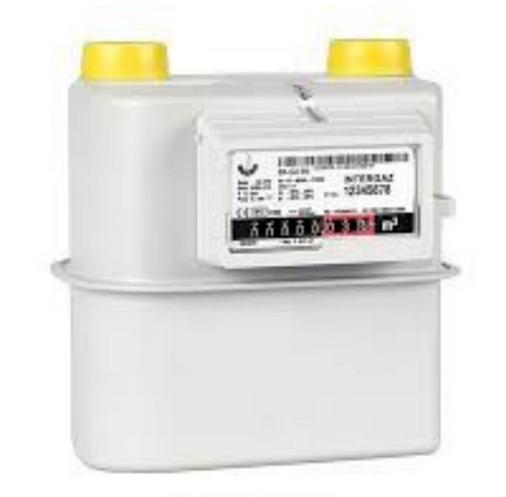

Na rysunku został przedstawiony gazomierz

A. skrzydełkowy.

B. bębnowy.

C. turbinowy.

D. miechowy.

Gazomierze turbinowe, bębnowe i skrzydełkowe różnią się zasadą działania i konstrukcją od gazomierzy miechowych, co może wprowadzać w błąd osoby, które nie są dobrze zaznajomione z technologią pomiaru gazu. Gazomierz turbinowy wykorzystuje wirniki do pomiaru przepływu gazu, co czyni go bardziej odpowiednim dla dużych instalacji przemysłowych, gdzie wymagane są wysokie natężenia przepływu. W przeciwieństwie do gazomierza miechowego, jego konstrukcja nie pozwala na tak precyzyjne pomiary w warunkach domowych, gdzie przepływ jest znacznie niższy. Gazomierz bębnowy działa na zasadzie obracających się bębnów, co również nie jest idealne w kontekście niskiego zużycia gazu. Skrzydełkowy gazomierz wykorzystuje ruch skrzydełek do pomiaru przepływu, co jest mniej efektywne w małych aplikacjach domowych. Wybór niewłaściwego typu gazomierza może prowadzić do nieprecyzyjnych pomiarów, co z kolei wpływa na dokładność rozliczeń. Osoby, które nie rozumieją różnic między tymi typami urządzeń, często zakładają, że wszystkie gazomierze działają na tej samej zasadzie, co prowadzi do błędnych wniosków i wyborów. Dlatego ważne jest, aby dobrze znać specyfikę każdego z typów, w tym ich zastosowania i ograniczenia, aby móc skutecznie monitorować i zarządzać zużyciem gazu.

Pytanie 35

W przypadku sieci ciepłowniczej z rur preizolowanych konieczne jest zamontowanie 48 muf. Zespół składający się z trzech pracowników montuje 3 mufy w ciągu jednej godziny. Wynagrodzenie za roboczogodzinę jednego pracownika wynosi 10 zł. Jaki jest koszt pracy zespołu wykonującego montaż?

A. 240 zł

B. 320 zł

C. 480 zł

D. 160 zł

Aby obliczyć koszt pracy brygady montującej mufy, należy najpierw ustalić, ile czasu zajmie im wykonanie całego zadania. Brygada składająca się z trzech robotników montuje 3 mufy w ciągu godziny. W przypadku 48 muf, czas potrzebny na montaż można obliczyć, dzieląc liczbę muf przez tempo montażu: 48 muf / 3 muf/godz. = 16 godz. Następnie, aby obliczyć koszt pracy, należy pomnożyć czas pracy przez liczbę robotników i stawkę za roboczogodzinę. Koszt pracy wynosi zatem: 16 godz. * 3 robotników * 10 zł/godz. = 480 zł. Taki sposób kalkulacji jest zgodny z dobrymi praktykami w obliczaniu kosztów robocizny, w których uwzględnia się zarówno czas pracy, jak i stawkę wynagrodzenia. Zrozumienie tego procesu jest kluczowe w projektowaniu i zarządzaniu budżetami w branży budowlanej oraz ciepłowniczej, gdzie precyzyjne oszacowanie kosztów ma kluczowe znaczenie dla rentowności projektu.

Pytanie 36

W kotłowni opalanej paliwem stałym konieczne jest zainstalowanie wentylacji?

A. wywiewną z otworem wlotowym montowanym nad poziomem posadzki oraz wentylację nawiewną wyprowadzoną ponad dach kotłowni

B. nawiewnej z otworem wlotowym montowanym pod stropem pomieszczenia kotłowni oraz wentylację wyciągową grawitacyjną

C. nawiewnej z otworem wlotowym wyprowadzonym ponad dach kotłowni oraz wentylację wyciągową grawitacyjną

D. wywiewną z otworem wlotowym montowanym pod stropem pomieszczenia kotłowni oraz wentylację nawiewną montowaną nad poziomem posadzki

Nieprawidłowe odpowiedzi dotyczące wentylacji w kotłowni na paliwo stałe często bazują na mylnym założeniu, że wentylacja nie wymaga szczególnej uwagi lub że dowolna konfiguracja może być wystarczająca. Na przykład zastosowanie wentylacji nawiewnej z otworem wlotowym montowanym pod stropem pomieszczenia może prowadzić do sytuacji, w której zimne powietrze wchodzi do kotłowni w niewłaściwy sposób, co może zaburzyć proces spalania i zwiększyć emisję spalin. Podobnie, wentylacja wywiewna umieszczona nad poziomem posadzki może być niewystarczająca w przypadku kotłowni na paliwo stałe, gdzie gromadzenie się ciepłego powietrza w górnej części pomieszczenia może prowadzić do niebezpiecznych warunków. Istnieje również ryzyko, że niewłaściwie zaprojektowana wentylacja nie spełni wymogów bezpieczeństwa, co może prowadzić do gromadzenia się tlenku węgla, co zagraża życiu osób znajdujących się w pobliżu. Takie podejście jest niezgodne z zasadami bezpiecznego projektowania kotłowni, które wymagają staranności w doborze odpowiednich rozwiązań wentylacyjnych zgodnych z normami budowlanymi i sanitarnymi. Właściwe zaplanowanie wentylacji jest kluczowe w kontekście nie tylko efektywności energetycznej, ale też ochrony zdrowia i życia ludzi, co podkreślają przepisy związane z bezpieczeństwem instalacji grzewczych.

Pytanie 37

Na podstawie danych w tabeli określ, maksymalną prędkość powietrza w pomieszczeniu, jeżeli temperatura wynosi 16°C

t_p	[°C]	≤ 20	22	24	26
V_p	[m/s]	0,15	0,25	0,35	0,40÷0,50

A. 0,35 m/s

B. 0,25 m/s

C. 0,15 m/s

D. 0,40 m/s

Odpowiedź 0,15 m/s to strzał w dziesiątkę! Z tabeli wynika, że przy temperaturze 16°C to właśnie taki poziom prędkości powietrza powinien być zachowany. Wiesz, że prędkość powietrza ma duży wpływ na to, jak się czujemy w pomieszczeniach? Jest tu mowa o komforcie cieplnym, a normy jak PN-EN 15251 pokazują, jakie powinny być te wartości. Przykładowo, w biurze prędkość powietrza nie powinna przekraczać 0,2 m/s, bo wtedy czujemy się, jakby był przeciąg. Jakby to było więcej niż 0,15 m/s przy 16°C, to może być naprawdę nieprzyjemnie. Więc dobrze, że o tym wiesz, bo to ważna sprawa przy projektowaniu wentylacji. Dzięki temu lepiej rozumiesz, jak zarządzać mikroklimatem w pomieszczeniach.

Pytanie 38

Na podstawie przedmiaru robót określ liczbę kolan hamburskich 1/2", którą należy zamówić do wykonania instalacji gazowej.

Lp.	Podstawa	Opis	Jedn. obmiaru	Ilość
1		ROBOTY INSTALACYJNE – INSTALACJA WEWNĘTRZNA GAZOWA
1 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 15 mm	szt.	22
2 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 25 mm	szt.	16
3 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 32 mm	szt.	13
4 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 40 mm	szt.	7

A. 7 sztuk.

B. 13 sztuk.

C. 16 sztuk.

D. 22 sztuki.

Wybierając niewłaściwą ilość kolan hamburskich, można popełnić istotny błąd w zakresie planowania i wykonania instalacji gazowej. Odpowiedzi takie jak 7, 13 lub 16 sztuk mogą wynikać z nieporozumienia dotyczącego podstawowych zasad dotyczących przedmiarów robót. Kluczowe jest zrozumienie, że przedmiar robót dokładnie wskazuje nie tylko ilość potrzebnych elementów, ale także ich specyfikację techniczną. Błędy w szacunkach materiałowych mogą prowadzić do niedoborów, które w efekcie opóźniają realizację projektu, a także do nadmiaru materiałów, co generuje dodatkowe koszty. Często zdarza się, że osoby zajmujące się projektowaniem instalacji gazowych nie zwracają uwagi na szczegóły, takie jak średnice rur, co może skutkować wyborem niewłaściwych kolan. Ponadto, pominięcie dokładnych wskazówek zawartych w przedmiarze robót prowadzi do nieefektywnego zarządzania zasobami oraz potencjalnych problemów związanych z bezpieczeństwem. Istotne jest, aby przed rozpoczęciem prac budowlanych dokładnie przeanalizować wszystkie dokumenty projektowe oraz wytyczne dotyczące instalacji gazowych, aby uniknąć takich błędów. Zrozumienie tych zasad jest kluczowe w kontekście profesjonalnego podejścia do projektowania i wykonawstwa w branży budowlanej.

Pytanie 39

W jakim przypadku dochodzi do napowietrzenia sieci ciepłowniczej?

A. w czasie, gdy sieć jest w bezruchu

B. gdy sieć jest napełniana wodą

C. w trakcie użytkowania sieci

D. kiedy sieć jest opróżniana z wody

Wszystkie inne odpowiedzi zawierają koncepcje, które są niezgodne z najlepszymi praktykami związanymi z eksploatacją sieci ciepłowniczej. Napowietrzanie podczas eksploatacji sieci może prowadzić do niepożądanych efektów, takich jak korozja rur, która jest wynikiem obecności tlenu w systemie. Dobre praktyki w zakresie zarządzania ciepłownią wskazują na to, że sieć powinna być odpowiednio napowietrzana w momencie jej opróżniania, aby usunąć powietrze z rur i zminimalizować ryzyko systemowych awarii. Postój sieci również nie jest odpowiednim momentem na napowietrzanie, ponieważ w tym czasie nie zachodzi intensywna cyrkulacja wody, co mogłoby zwiększyć ryzyko gromadzenia się zanieczyszczeń oraz osadów. Napełnianie sieci wodą, z kolei, wiąże się z ryzykiem powstawania podciśnienia, co może prowadzić do zapadania się rur oraz ich uszkodzeń. Dla zachowania efektywności i bezpieczeństwa systemów ciepłowniczych, niezbędne jest przestrzeganie ustalonych norm, takich jak PN-EN 12831, które regulują zasady dotyczące projektowania oraz eksploatacji”.

Pytanie 40

Który zawór chroni system ciepłowniczy przed zbyt wysokim ciśnieniem?

A. Zwrotny

B. Zaporowy

C. Bezpieczeństwa

D. Odcinający

Zawór bezpieczeństwa jest kluczowym elementem w układach ciepłowniczych, który chroni instalację przed nadmiernym wzrostem ciśnienia. Jego główną funkcją jest automatyczne otwieranie się w sytuacji, gdy ciśnienie w systemie przekracza określony próg, co zapobiega uszkodzeniom rurociągów oraz innych komponentów systemu. Zawory te są projektowane zgodnie z normami branżowymi, takimi jak ISO 4126, które określają wymagania dotyczące bezpieczeństwa i wydajności. Przykładem zastosowania zaworu bezpieczeństwa może być instalacja grzewcza w budynku mieszkalnym, gdzie zabezpiecza ona zarówno piec, jak i obieg wody grzewczej. W przypadku awarii, zawór bezpieczeństwa uruchomi się, uwalniając nadmiar ciśnienia, co chroni przed ewentualnymi katastrofami, jak pęknięcia rur czy wycieki. Regularne przeglądy i konserwacja zaworów bezpieczeństwa są konieczne dla zapewnienia ich niezawodności, co jest zgodne z najlepszymi praktykami w zarządzaniu bezpieczeństwem instalacji ciepłowniczych.

Rozpocznij nowy egzamin

Powrót do strony głównej
