Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 8 maja 2026 17:50
Data zakończenia: 8 maja 2026 18:13

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przed rozpoczęciem wymiany uszkodzonych części instalacji elektrycznej do 1 kV, należy najpierw odłączyć napięcie, a następnie stosować się do zasad bezpieczeństwa w poniższej kolejności:

A. zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną, potwierdzić brak napięcia

B. potwierdzić brak napięcia, zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną

C. zabezpieczyć przed ponownym załączeniem, potwierdzić brak napięcia, uziemić instalację elektryczną

D. potwierdzić brak napięcia, uziemić instalację elektryczną, zabezpieczyć przed ponownym załączeniem

Zrozumienie procedur bezpieczeństwa przed pracami przy instalacjach elektrycznych jest kluczowe dla uniknięcia niebezpieczeństw. W sytuacji, gdy najpierw potwierdzamy brak napięcia lub uziemiamy instalację przed zabezpieczeniem jej przed powtórnym załączeniem, narażamy się na poważne ryzyko. Potwierdzenie braku napięcia jest ważnym krokiem, ale jego wcześniejsze wykonanie bez odpowiednich zabezpieczeń może prowadzić do sytuacji, w której instalacja zostanie przypadkowo załączona podczas wykonywania prac. Z tego powodu, nie jest wystarczające jedynie potwierdzenie braku napięcia, ponieważ w tym momencie pracujący elektryk może być narażony na kontakt z energią elektryczną. Uziemienie systemu elektrycznego przed zabezpieczeniem przed załączeniem również nie jest właściwą praktyką; uziemienie powinno być ostatnim krokiem, aby zapewnić, że wszelkie ewentualne pozostałe ładunki są odprowadzone, ale nie przed podjęciem odpowiednich środków ostrożności. Kluczowe jest, aby zawsze najpierw zastosować blokady, które fizycznie uniemożliwiają włączenie zasilania, a następnie upewnić się o braku napięcia, co pozwala na bezpieczne przeprowadzenie dalszych działań. Tego rodzaju zaniedbanie w przestrzeganiu kolejności działań może prowadzić do tragicznych wypadków oraz poważnych konsekwencji zdrowotnych dla osób wykonujących prace w instalacjach elektrycznych.

Pytanie 2

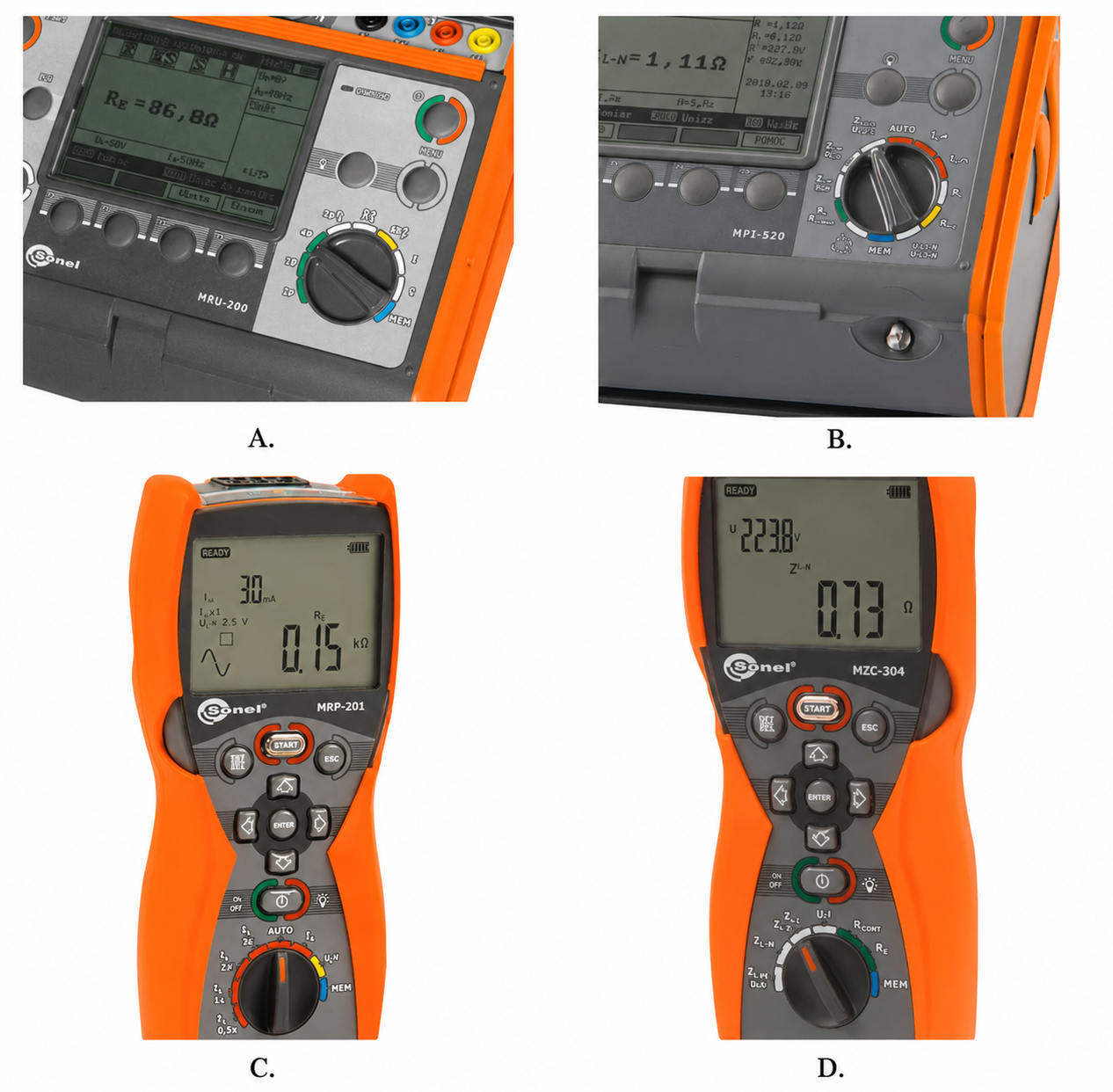

Którym z zamieszczonych na rysunkach mierników można wykonać kompleksowe pomiary odbiorcze instalacji elektrycznej?

A. C.

B. A.

C. B.

D. D.

Miernik przedstawiony na rysunku B. to miernik wielofunkcyjny, który umożliwia przeprowadzanie kompleksowych pomiarów odbiorczych instalacji elektrycznej. W kontekście standardów bezpieczeństwa, takich jak normy IEC 61010, ważne jest, aby urządzenie pomiarowe posiadało odpowiednie certyfikaty oraz funkcje dostosowane do różnych pomiarów. Miernik ten pozwala na pomiary rezystancji izolacji, co jest kluczowe dla oceny bezpieczeństwa instalacji elektrycznej. Przykładowo, podczas testowania instalacji przed jej oddaniem do użytkowania, miernik B. może wykonać pomiar rezystancji izolacji do wartości kilku megohmów, co jest zgodne z wymaganiami normy PN-EN 61557. Oprócz tego, miernik ten może również sprawdzić ciągłość przewodów ochronnych, co jest istotne dla zapewnienia skutecznego działania systemów ochrony przed porażeniem prądem. Dzięki możliwości pomiaru pętli zwarcia, miernik B. zapewnia również szybkie i precyzyjne informacje o impedancji pętli, co ma kluczowe znaczenie dla oceny skuteczności zabezpieczeń w instalacjach elektrycznych. Takie funkcje sprawiają, że miernik B. jest niezastąpionym narzędziem w pracy elektryków i techników, gwarantującym bezpieczeństwo i zgodność z wymaganiami prawnymi oraz technicznymi.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-4, 2-5, 3-6

B. 1-5, 2-4, 3-6

C. 1-5, 2-6, 3-4

D. 1-6, 2-4, 3-5

Połączenie uzwojeń silnika trójfazowego w gwiazdę i trójkąt jest kluczowe dla dostosowania jego parametrów pracy do różnych warunków zasilania. W przypadku połączenia w trójkąt, zewrzeć należy zaciski 1-4, 2-5 oraz 3-6, co pozwala na efektywne wykorzystanie napięcia zasilania. Dlaczego ta kombinacja jest poprawna? Zaciski 1-4 łączą początek pierwszego uzwojenia z jego końcem, co umożliwia przepływ prądu przez to uzwojenie. Analogicznie, zaciski 2-5 i 3-6 pełnią tę samą funkcję dla drugiego i trzeciego uzwojenia. W praktyce, takie połączenie zwiększa moc silnika oraz jego moment obrotowy, co jest szczególnie istotne w aplikacjach wymagających wyższych obciążeń, np. w przemyśle ciężkim lub przy napędzie maszyn. Warto zauważyć, że zgodnie z normami IEC w przypadku silników elektrycznych, właściwe ustawienie uzwojeń jest kluczowe dla ich bezpieczeństwa i wydajności. Dobrze skonfigurowany silnik z połączeniem trójkątnym będzie pracował stabilnie i wydajnie, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 5

Osoby zajmujące się naprawą instalacji elektrycznych w budynkach mieszkalnych powinny posiadać

A. pisemne zezwolenie na pracę od kierownika robót

B. uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym

C. zaświadczenie o przeszkoleniu wydane przez administratora budynku

D. zaświadczenie o przeszkoleniu wystawione przez osobę mającą uprawnienia

Odpowiedź "uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym" jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami dotyczącymi bezpieczeństwa pracy, osoby zajmujące się instalacjami elektrycznymi muszą posiadać odpowiednie kwalifikacje, które są dokumentowane przez świadectwa kwalifikacyjne. Tego typu świadectwa są wydawane na podstawie ukończenia specjalistycznych szkoleń oraz zdania egzaminów, które potwierdzają znajomość przepisów, norm i standardów dotyczących instalacji elektrycznych. Przykładem może być świadectwo wydawane przez Urząd Dozoru Technicznego, które jest wymagane do przeprowadzania prac w obiektach, gdzie stosuje się urządzenia elektryczne pod napięciem. Dzięki posiadaniu takich uprawnień, technicy elektrycy zapewniają bezpieczeństwo nie tylko sobie, ale również użytkownikom budynków. Posiadanie świadectwa kwalifikacyjnego jest zatem kluczowe dla profesjonalizmu w branży oraz zgodności z obowiązującym prawem, co przekłada się na bezpieczne i efektywne wykonywanie zadań w zakresie instalacji i konserwacji systemów elektrycznych.

Pytanie 6

Który z poniższych środków ostrożności nie jest wymagany dla zapewnienia bezpieczeństwa podczas realizacji prac przy linii napowietrznej, która została odłączona od zasilania?

A. Ogrodzenie terenu, na którym prowadzone są prace

B. Przyłączenie wyłączonej linii do uziemienia

C. Używanie sprzętu izolacyjnego

D. Realizowanie pracy w zespole

Wykonywanie prac zespołowo, ogrodzenie miejsca wykonywania pracy oraz uziemienie wyłączonej linii to kluczowe środki ostrożności, które są istotne w kontekście bezpieczeństwa przy pracach przy linii napowietrznej. Pracowanie w zespole pozwala na lepszą koordynację działań oraz szybszą reakcję w sytuacjach awaryjnych, co jest niezbędne w okolicznościach, gdzie ryzyko wypadku jest wyższe. Ogrodzenie miejsca pracy jest podstawowym działaniem w celu zabezpieczenia obszaru, co zapobiega nieautoryzowanemu dostępowi osób trzecich oraz minimalizuje ryzyko przypadkowych incydentów. Uziemienie wyłączonej linii jest fundamentalną praktyką, gdyż pozwala na odprowadzenie wszelkich ładunków elektrycznych, które mogą występować na linii, co znacząco zwiększa bezpieczeństwo pracowników. Ignorowanie tych praktyk może prowadzić do tragicznych konsekwencji, dlatego też każdy pracownik powinien być odpowiednio przeszkolony w zakresie zastosowania tych środków. W branży energetycznej nieprzestrzeganie zasad BHP i standardów, takich jak normy IEC, może skutkować poważnymi wypadkami, dlatego tak istotne jest, aby każdy pracownik był świadomy i przestrzegał ustalonych procedur.

Pytanie 7

Którymi numerami oznaczono na rysunku z dokumentacji techniczno-ruchowej części zamienne, wchodzące w skład silnika szlifierki?

A. Od 1 do 6

B. Od 47 do 52

C. Od 7 do 14

D. Od 19 do 26

Odpowiedź 'Od 7 do 14' jest jak najbardziej trafna. Te numery odnoszą się do konkretnych części zamiennych w silniku szlifierki, które są mega ważne dla jej działania. W dokumentacji techniczno-ruchowej znajdziesz, że przypisane są do takich elementów jak wirnik czy chłodzenie. Bez nich, szlifierka raczej nie zadziała tak, jak powinna. Na przykład, wirnik odpowiada za ruch obrotowy, co bezpośrednio przekłada się na to, jak skutecznie szlifujemy. Wiedza o tych częściach i ich numerach jest kluczowa, bo pozwala szybko znaleźć odpowiednie zamienniki w razie awarii. Takie podejście naprawdę ułatwia życie nie tylko inżynierom, ale i tym, którzy zajmują się konserwacją maszyn. Dobrze jest też pamiętać, że poprawna identyfikacja części wpływa na bezpieczeństwo i sprawność operacyjną szlifierki.

Pytanie 8

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zmniejszenia prędkości obrotowej silników

B. Zmniejszenia strat energii i poprawy współczynnika mocy

C. Zwiększenia częstotliwości prądu

D. Zwiększenia napięcia znamionowego

Kompensacja mocy biernej jest kluczowym zagadnieniem w kontekście instalacji przemysłowych, ponieważ wpływa bezpośrednio na efektywność energetyczną systemu. Moc bierna to ta część zużywanej energii elektrycznej, która nie wykonuje użytecznej pracy, ale jest niezbędna do podtrzymania pola elektromagnetycznego w urządzeniach takich jak transformatory i silniki indukcyjne. Zastosowanie kompensacji mocy biernej, zazwyczaj za pomocą baterii kondensatorów, prowadzi do poprawy współczynnika mocy, co oznacza, że więcej dostarczonej energii jest wykorzystywane na pracę użyteczną. Dzięki temu zmniejszają się straty energii w systemie, co przekłada się na niższe rachunki za energię i zmniejszenie obciążenia sieci energetycznej. Co więcej, poprawa współczynnika mocy może również prowadzić do zmniejszenia opłat za moc bierną, które są często naliczane przez dostawców energii jako kara za niską efektywność energetyczną. Dlatego kompensacja mocy biernej jest nie tylko korzystna z punktu widzenia efektywności, ale również może przynieść wymierne korzyści finansowe dla przedsiębiorstw.

Pytanie 9

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

A. H07VV-U 5G2,5

B. H03V2V2-F 3G2,5

C. H07RR-F 5G2,5

D. H03V2V2H2-F 2X2,5

Odpowiedzi H07VV-U 5G2,5, H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 nie są odpowiednie do zastąpienia uszkodzonego przewodu OW 4×2,5 mm² w przypadku silnika indukcyjnego trójfazowego. Przewód H07VV-U 5G2,5 jest przewodem typu płaskiego, przeznaczonym głównie do instalacji stałych, co nie jest idealnym rozwiązaniem w warunkach warsztatowych, gdzie elastyczność przewodu jest kluczowa. Zastosowanie przewodu, który nie jest odporny na uszkodzenia mechaniczne, może prowadzić do jego uszkodzenia, a w konsekwencji do awarii silnika. Z kolei przewody H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 charakteryzują się mniejszą liczbą żył oraz niższymi parametrami elektrycznymi, co czyni je niewystarczającymi do zasilania silników o większej mocy, które wymagają solidnych połączeń trójfazowych. Wybierając przewody, istotne jest, aby zwracać uwagę na ich klasyfikację zgodnie z europejskimi normami, a także na zastosowanie w konkretnych warunkach. Ignorowanie tych aspektów prowadzi do niewłaściwego doboru materiałów oraz potencjalnych zagrożeń dla zdrowia i bezpieczeństwa w miejscu pracy.

Pytanie 10

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Która z przyczyn może odpowiadać za zwiększoną wartość Z_S w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Zs:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

A. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

B. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

C. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

D. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

Odpowiedź wskazująca na poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie jest prawidłowa, ponieważ poluzowanie to prowadzi do wzrostu rezystancji w obwodzie, co z kolei prowadzi do zwiększenia wartości impedancji pętli zwarcia (ZS). W systemach elektrycznych, takich jak TN-S, ciągłość przewodów zasilających jest kluczowa dla zapewnienia bezpieczeństwa i efektywności instalacji. Poluzowany przewód może powodować niestabilne połączenia, co skutkuje nieprawidłowym działaniem urządzeń oraz może stwarzać zagrożenie pożarowe. W praktyce, aby zminimalizować ryzyko, należy regularnie kontrolować i testować wszystkie połączenia elektryczne, zgodnie z normami PN-IEC 60364, które podkreślają znaczenie właściwego montażu oraz konserwacji instalacji elektrycznych. Dobre praktyki obejmują także stosowanie narzędzi do pomiaru impedancji oraz odpowiednich technik diagnostycznych, aby wcześnie wykrywać problemy z połączeniami.

Pytanie 11

Wirnik w szlifierce uległ uszkodzeniu. Na schemacie z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 35

B. 9

C. 50

D. 12

Odpowiedź 9 jest właściwa, ponieważ zgodnie z dokumentacją techniczno-ruchową, wirnik szlifierki oznaczony jest właśnie tym numerem. Znajomość oznaczeń w dokumentacji jest kluczowa dla efektywnego przeprowadzania konserwacji oraz napraw urządzeń. Na przykład, w przypadku wymiany uszkodzonego wirnika, technik powinien korzystać z dokumentacji, aby zidentyfikować odpowiednią część zamienną. Oznaczenia w dokumentacji są często zgodne z normami branżowymi, takimi jak ISO 9001, które podkreślają znaczenie dokumentacji w zarządzaniu jakością. Używanie właściwych numerów oznaczeń pozwala na przyspieszenie procesu naprawy i minimalizację przestojów w pracy. Również, dla techników i inżynierów, umiejętność szybkiego lokalizowania i identyfikowania części przy pomocy oznaczeń jest niezbędna w codziennej pracy, co wpływa na efektywność i bezpieczeństwo procesów produkcyjnych.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Które elementy na zamieszczonym schemacie układu prostownikowego stanowią zabezpieczenie przed przepięciami komutacyjnymi?

A. Bezpieczniki F2

B. Obwody R1C1

C. Bezpieczniki F3

D. Obwody R2C2

W prostownikach i ogólnie w układach energoelektronicznych bardzo łatwo pomylić elementy odpowiedzialne za ochronę przed przepięciami z tymi, które chronią przed zwarciem czy przeciążeniem. Na schemacie mamy kilka grup elementów: obwody R1C1, obwody R2C2 oraz bezpieczniki F2 i F3. Wszystkie wyglądają „jakieś zabezpieczenia”, ale ich funkcje są zupełnie różne. Kluczowe jest zrozumienie, czym są przepięcia komutacyjne. Pojawiają się one wtedy, gdy prąd płynący przez element indukcyjny (np. uzwojenie transformatora, dławik, silnik) jest nagle przełączany lub przerywany. Indukcyjność „broni się” przed gwałtowną zmianą prądu, generując krótkotrwałe, wysokie skoki napięcia. Te impulsy mogą przebijać izolację, niszczyć diody, tyrystory, tranzystory mocy. Do ich ograniczania stosuje się układy RC, nazywane gasikami, snubberami, które montuje się bezpośrednio tam, gdzie zachodzi komutacja. Właśnie taką rolę pełnią obwody R2C2 – są skojarzone z częścią prostownikową i ich zadaniem jest tłumienie przepięć w momencie przełączania prądów. Natomiast obwody R1C1 w wielu schematach pełnią inną funkcję: mogą służyć jako układy filtrujące, formujące napięcie sterujące, kompensujące zakłócenia o wysokiej częstotliwości po stronie sterowania czy ograniczające zakłócenia przewodzone do sieci. One też wpływają na kształt przebiegów, ale nie są typowym zabezpieczeniem przed przepięciami komutacyjnymi w obwodzie mocy. Typowy błąd myślowy polega na tym, że każdy RC w układzie traktuje się jako „zabezpieczenie przed przepięciami”, co nie zawsze jest prawdą – liczy się miejsce wpięcia i kontekst pracy. Jeszcze częściej myli się zabezpieczenia przeciwprzepięciowe z bezpiecznikami topikowymi. Bezpieczniki F2 i F3 są przeznaczone do ochrony nadprądowej: zadziałają przy zwarciu, przeciążeniu, długotrwałym zbyt dużym prądzie. Ich zadaniem jest odłączyć obwód, żeby nie doszło do przegrzania przewodów, transformatora, prostownika. Nie reagują one na krótkie impulsy napięciowe o dużej wartości, bo energia tych impulsów jest zbyt mała, żeby przepalić topik. Dlatego bezpiecznik nie „gasi” przepięć komutacyjnych, tylko chroni instalację i urządzenie przed skutkami zwarć. Z mojego doświadczenia wielu uczniów patrzy na oznaczenie F i automatycznie zakłada, że to element „od wszystkich zagrożeń”. W rzeczywistości ochrona przed przepięciami to głównie odpowiednio dobrane układy RC, warystory, diody transilowe, a ochrona nadprądowa to bezpieczniki, wyłączniki nadprądowe czy wyłączniki silnikowe. Rozróżnienie tych funkcji jest kluczowe przy analizie schematów i przy późniejszej diagnostyce uszkodzeń.

Pytanie 14

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU_% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

A. 2,5 mm2

B. 1,5 mm2

C. 4 mm2

D. 6 mm2

Niepoprawne odpowiedzi świadczą o niepełnym zrozumieniu zasad doboru przekrojów przewodów w instalacjach elektrycznych. Wybór zbyt małego przekroju, jak 1,5 mm2 czy 2,5 mm2, prowadzi do niewłaściwego działania instalacji, a w skrajnych przypadkach może stwarzać zagrożenie pożarowe. Przekrój 1,5 mm2 jest niewystarczający dla obciążenia, jakie generują grzałki pieca oporowego, ponieważ nie tylko nie spełnia wymagań dotyczących dopuszczalnego spadku napięcia, ale także może prowadzić do jego nadmiernego nagrzewania się. Z kolei 2,5 mm2, chociaż bliski poprawnej wartości, jest nadal zbyt mały, gdyż minimalna wartość obliczona wynosi 2.99 mm2, co oznacza, że nie spełnia wymogów bezpieczeństwa. W instalacjach elektrycznych, szczególnie tych zasilających urządzenia o dużym poborze mocy, jak piece oporowe, kluczowe jest przestrzeganie norm dotyczących przekrojów przewodów. Dlatego niezbędne jest, aby instalatorzy mieli świadomość, że wybór odpowiedniego przekroju przewodu nie tylko zapobiega spadkom napięcia, ale także wspiera bezpieczne użytkowanie instalacji. Przekroczenie dopuszczalnych wartości może prowadzić do kłopotów z działaniem urządzeń oraz ich trwałością.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Podczas pracy silnika indukcyjnego cewki uzwojeń stojana zostały przełączone, co miało na celu zwiększenie liczby par biegunów wirującego pola magnetycznego. Jakie skutki to wywołało?

A. zatrzymanie wirnika

B. zmianę kierunku obrotu

C. zmniejszenie prędkości obrotowej

D. zwiększenie prędkości obrotowej

Zmiana liczby par biegunów wirującego pola magnetycznego w silniku indukcyjnym prowadzi do zmiany jego prędkości obrotowej. Zgodnie z zasadą działania silników indukcyjnych, prędkość obrotowa wirnika jest determinowana przez częstotliwość zasilania oraz liczbę par biegunów. Wzór na prędkość synchroniczną (Ns) wyrażany jest jako Ns = 120*f/p, gdzie f to częstotliwość zasilania, a p to liczba par biegunów. Zwiększenie liczby par biegunów (p) przy stałej częstotliwości zasilania (f) skutkuje zmniejszeniem prędkości obrotowej wirnika. Praktycznie, taka zmiana jest wykorzystywana w aplikacjach, gdzie potrzebne jest uzyskanie większego momentu obrotowego przy niższej prędkości, na przykład w napędach maszyn przemysłowych. Dobrą praktyką jest także uwzględnienie w projektowaniu silników odpowiednich parametrów, takich jak obciążenie i wymagania aplikacyjne, aby zapewnić optymalne działanie silnika w danym zakresie prędkości.

Pytanie 17

Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?

A. Zabezpieczenia nadnapięciowego

B. Zabezpieczenia przeciążeniowego

C. Zabezpieczenia zwarciowego

D. Zabezpieczenia podnapięciowego

Zabezpieczenie podnapięciowe w systemach rozruchu silników indukcyjnych pierścieniowych jest naprawdę istotne, jak dla ich bezpieczeństwa, tak i dla samego działania urządzenia. Działa to tak, że jak napięcie spada poniżej pewnego poziomu, to układ nie pozwala na uruchomienie silnika. Bo wiesz, w przypadku silników pierścieniowych, które często używa się tam, gdzie potrzebny jest duży moment obrotowy, jeśli nie zastosujesz dobrego zabezpieczenia, możesz doprowadzić do przeciążenia i w efekcie uszkodzenia silnika. Takie zabezpieczenie ma na celu to, żeby silnik nie wystartował, gdy napięcie jest za niskie, bo to może prowadzić do przegrzania uzwojeń i innych poważnych problemów. W przemyśle takie zabezpieczenia są standardem, bo niewłaściwa praca silnika może wywołać dodatkowe koszty i przestoje. Często też normy, jak IEC 60947-4-1, mówią, że warto mieć takie zabezpieczenia, żeby chronić silniki przed złymi warunkami zasilania, co jest zgodne z tym, jak to się robi w branży.

Pytanie 18

Podczas wymiany trójfazowego wyłącznika różnicowoprądowego należy mieć na uwadze, że do wyłącznika nie może być podłączony przewód

A. ochronny PE

B. neutralny N

C. fazowy L2

D. fazowy LI

Wybór przewodu fazowego LI, L2 lub neutralnego N jako niewłaściwego do podłączenia do trójfazowego wyłącznika różnicowoprądowego może wynikać z nieporozumienia dotyczącego funkcjonowania tego urządzenia. Wyłączniki różnicowoprądowe są zaprojektowane do monitorowania prądów w obwodach elektrycznych i wykrywania różnicy między prądami wpływającymi a wypływającymi. Każdy przewód fazowy, czyli LI oraz L2, jest kluczowym elementem, który dostarcza energię do obciążenia. Nieprawidłowe byłoby podłączenie przewodu neutralnego N w miejsce ochronnego, ponieważ pełni on inną funkcję - nie odprowadza prądu w przypadku awarii, lecz zamyka obwód. W przypadku błędnego podłączenia przewodów fazowych do wyłącznika różnicowoprądowego, istnieje ryzyko nieodpowiedniego działania wyłącznika, co mogłoby prowadzić do braku zadziałania w sytuacji zagrożenia porażeniem prądem. Należy również pamiętać, że standardy instalacji elektrycznych, takie jak PN-IEC 60364, jasno określają zasady dotyczące podłączenia przewodów oraz funkcji poszczególnych elementów systemu. Właściwe zrozumienie roli przewodów fazowych, neutralnych oraz ochronnych jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej.

Pytanie 19

Jaką wielkość należy zmierzyć, aby ocenić skuteczność zabezpieczeń podstawowych w elektrycznej instalacji o napięciu znamionowym do 1 kV?

A. Rezystancji uziomu

B. Impedancji zwarciowej

C. Rezystancji izolacji

D. Napięcia krokowego

Wybór innych odpowiedzi na to pytanie może prowadzić do pewnych nieporozumień dotyczących bezpieczeństwa instalacji elektrycznych. Mierzenie rezystancji uziomu jest istotnym działaniem, jednak jego celem jest przede wszystkim ocena skuteczności systemu uziemiającego, a nie bezpośrednio ochrony podstawowej. Uziemienie zapewnia odprowadzenie prądów zwarciowych do ziemi, co jest ważne, ale nie eliminuje ryzyka porażenia prądem w przypadku wystąpienia uszkodzenia izolacji. Napięcie krokowe z kolei odnosi się do różnicy potencjałów, jaka może wystąpić na powierzchni ziemi podczas zwarcia, co nie jest miarą skuteczności samej izolacji. Pomiar impedancji zwarciowej jest również ważny, ale najczęściej używa się go do oceny zdolności instalacji do wytrzymania prądów zwarciowych, a nie do weryfikacji stanu izolacji. Właściwe zrozumienie tych koncepcji jest kluczowe, aby uniknąć błędnych wniosków. Zamiast polegać na pomiarach, które nie są bezpośrednio związane z izolacją, należy skupić się na testach, które dostarczą informacji na temat integralności systemu ochrony podstawowej, co jest kluczowe dla bezpieczeństwa użytkowników i trwałości instalacji.

Pytanie 20

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

A. Wzrost wartości napięcia z sieci zasilającej.

B. Przerwa w przewodzie ochronnym w sieci zasilającej.

C. Brak jednej z faz zasilania.

D. Zwiększenie częstotliwości napięcia zasilającego.

Wzrost częstotliwości napięcia sieci zasilającej nie jest przyczyną spadku prędkości obrotowej trójfazowego silnika klatkowego. Zwiększenie częstotliwości zasilania prowadzi do wzrostu prędkości obrotowej silnika, zgodnie z zasadą działania silników asynchronicznych, które mają prędkość synchroniczną zależną od częstotliwości zasilania. Z kolei wzrost wartości napięcia zasilającego, chociaż może wpłynąć na moment obrotowy silnika, nie prowadzi bezpośrednio do spadku jego prędkości obrotowej. W rzeczywistości, zbyt wysokie napięcie może spowodować uszkodzenia izolacji i przeciążenia, zwiększając ryzyko awarii. Przerwa w przewodzie ochronnym sieci zasilającej, choć jest poważnym zagrożeniem z punktu widzenia bezpieczeństwa, również nie wpływa na spadek prędkości obrotowej silnika, a raczej naraża użytkownika na niebezpieczeństwo porażenia prądem. W praktyce, takie błędne rozumienie przyczyn problemów związanych z silnikami elektrycznymi może prowadzić do nieodpowiednich działań serwisowych i dalszych uszkodzeń sprzętu. Dlatego istotne jest, aby technicy i inżynierowie potrafili prawidłowo identyfikować objawy i przyczyny awarii, stosując zasady analizy przyczyn źródłowych, aby poprawić niezawodność operacyjną urządzeń elektrycznych.

Pytanie 21

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

A. Obudowy stalowej.

B. Żył z aluminium.

C. Pokrywy polietylenowej.

D. Zewnętrznego splotu włóknistego.

Zewnętrzny oplot włóknisty nie jest odpowiednim elementem w przypadku kabli zasilających używanych w pomieszczeniach przemysłowych o podwyższonym ryzyku pożarowym. W takich środowiskach kluczowe jest zapewnienie wysokiego poziomu ochrony przed działaniem ognia oraz substancji chemicznych. Oplot włóknisty, choć lekki i elastyczny, nie oferuje wystarczającej odporności na wysokie temperatury ani zabezpieczenia przed rozprzestrzenieniem się ognia. W praktyce, kable w takich strefach powinny posiadać pancerz stalowy, który chroni przed mechanicznymi uszkodzeniami oraz powłokę polietylenową, która zapewnia odpowiednią odporność na ogień. Zastosowanie takich materiałów jest zgodne z normami, takimi jak PN-EN 50575, która określa wymagania dotyczące kabli w kontekście ochrony przeciwpożarowej. Warto również pamiętać, że odpowiednia konstrukcja kabli zasilających może mieć kluczowe znaczenie dla bezpieczeństwa całego systemu zasilania w obiektach przemysłowych.

Pytanie 22

Jakiego składnika nie może zawierać przewód zasilający rozdzielnię główną w pomieszczeniu przemysłowym, które jest niebezpieczne pod kątem pożarowym?

A. Żył aluminiowych

B. Pancerza stalowego

C. Powłoki polietylenowej

D. Zewnętrznego oplotu włóknistego

Wybór elementów kabli zasilających do rozdzielnic w pomieszczeniach przemysłowych, które są klasyfikowane jako niebezpieczne pod względem pożarowym, musi być przemyślany i zgodny z rygorystycznymi normami bezpieczeństwa. Żyły aluminiowe, mimo że są stosunkowo tanie i lekkie, mogą nie zapewniać odpowiedniej wytrzymałości mechanicznej oraz przewodności elektrycznej w porównaniu do miedzi. Zastosowanie żył aluminiowych w kablach zasilających w takich warunkach może prowadzić do problemów z połączeniami i ich degradacją, co w konsekwencji może stwarzać ryzyko pożaru. Pancerz stalowy, będący dobrym rozwiązaniem dla ochrony mechaniczną, może być stosowany w pomieszczeniach przemysłowych, gdzie istnieje ryzyko uszkodzeń kabli, lecz nie jest jedynym wymaganym elementem. Właściwe projekty muszą uwzględniać również kwestie odporności na ogień, co oznacza, że materiały użyte do produkcji kabli powinny być ognioodporne. Dobrym przykładem są kable z osłoną z materiałów odpornych na wysoką temperaturę. W praktyce, wybór niewłaściwych materiałów może prowadzić do poważnych konsekwencji, w tym awarii systemu zasilania, a nawet zagrożenia dla życia pracowników. Dlatego istotne jest, aby przy doborze komponentów zasilających kierować się nie tylko ich dostępnością, ale przede wszystkim wymaganiami bezpieczeństwa oraz dobrymi praktykami branżowymi.

Pytanie 23

Jaką czynność powinno się wykonać w trakcie oględzin urządzenia napędowego z silnikiem pierścieniowym podczas jego pracy?

A. Sprawdzenie poziomu drgań

B. Ocena stanu pierścieni ślizgowych

C. Sprawdzenie połączeń elementów urządzenia

D. Ocena stanu szczotek i szczotkotrzymaczy

Sprawdzenie poziomu drgań jest kluczowym elementem oceny stanu technicznego urządzenia napędowego z silnikiem pierścieniowym. Drgania mogą być wskaźnikiem wielu problemów, takich jak niewyważenie wirnika, luzy w łożyskach czy nieprawidłowe ustawienie osi. Monitorowanie drgań podczas pracy urządzenia pozwala na wczesne wykrycie tych problemów i podjęcie działań naprawczych, co może znacznie wydłużyć żywotność maszyny. W praktyce, stosuje się różne metody pomiaru drgań, w tym analizatory drgań, które mogą dostarczyć szczegółowych informacji na temat amplitudy, częstotliwości oraz charakterystyki drgań. Zgodnie z normami ISO 10816, ocena drgań powinna być wykonywana regularnie, a wyniki należy porównywać z wartościami granicznymi, aby określić stan techniczny urządzenia. Dobra praktyka w branży mechanicznej zaleca prowadzenie dokumentacji pomiarów, co umożliwia śledzenie zmian w czasie i diagnozowanie potencjalnych usterek.

Pytanie 24

Który z poniższych wyłączników nadprądowych powinien być zastosowany do zabezpieczenia obwodu zasilającego trójfazowy silnik klatkowy o następujących parametrach znamionowych: P = 11 kW, U = 400 V, cos φ = 0,73, η = 80%?

A. S303 C25

B. S303 C20

C. S303 C32

D. S303 C40

Wybór niewłaściwego wyłącznika nadprądowego może prowadzić do poważnych konsekwencji, zarówno dla samego silnika, jak i dla całego układu zasilania. W przypadku wyłączników S303 C25 i S303 C20, ich prąd znamionowy jest zbyt niski w stosunku do obliczonego prądu silnika, który wynosi około 18,5 A. Użycie wyłącznika C25, który ma prąd znamionowy 25 A, może prowadzić do częstych wyłączeń podczas normalnej pracy silnika, co w dłuższej perspektywie może prowadzić do niepotrzebnego stresu mechanicznego oraz uszkodzenia silnika. Podobnie, wybór C20 jest jeszcze bardziej ryzykowny, ponieważ jego prąd znamionowy nie tylko nie zapewnia odpowiedniego marginesu bezpieczeństwa, ale także zwiększa ryzyko wyłączeń przy normalnych obciążeniach. Ponadto, wyłącznik C40, mimo że posiada większy prąd znamionowy niż potrzebny, również nie jest odpowiedni, ponieważ jego wartość może prowadzić do zbyt późnych reakcji w przypadku przeciążenia, co zwiększa ryzyko uszkodzeń. W praktyce, dobór wyłączników nadprądowych powinien zawsze brać pod uwagę zarówno prąd znamionowy urządzenia, jak i charakterystykę pracy obwodu, aby zapewnić nie tylko ochronę, ale również optymalną wydajność systemu. Zgodnie z normami IEC 60947-2, istotne jest, aby wyłącznik był dostosowany do rzeczywistych warunków pracy, co w tym przypadku oznacza konieczność wyboru wyłącznika, który ma odpowiednio wyższy prąd znamionowy niż obliczony prąd silnika.

Pytanie 25

Który z wymienionych zestawów narzędzi jest niezbędny do wymiany łożysk silnika przedstawionego na rysunku?

A. Klucz francuski nastawny, komplet wkrętaków, młotek gumowy, nóż monterski.

B. Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk, młotek.

C. Komplet wkrętaków, młotek, przecinak, tuleja do łożysk.

D. Komplet kluczy, komplet wkrętaków, ściągacz łożysk, tuleja do łożysk, młotek.

Wybór zestawu narzędzi numer 4 jest trafny, ponieważ zawiera wszystkie niezbędne elementy do wymiany łożysk w silniku elektrycznym. Komplet kluczy i wkrętaków pozwala na rozkręcenie obudowy silnika, co jest kluczowe dla dostępu do łożysk. Ściągacz łożysk jest istotnym narzędziem, które umożliwia bezpieczne i efektywne usunięcie łożysk, minimalizując ryzyko uszkodzenia komponentów silnika. Tuleja do łożysk oraz młotek są konieczne do właściwego montażu nowych łożysk, co zapewnia ich długotrwałe i bezawaryjne działanie. Wymiana łożysk powinna być przeprowadzana zgodnie z zaleceniami producenta oraz branżowymi standardami, aby zapewnić maksymalną wydajność i bezpieczeństwo urządzenia. Znajomość odpowiednich narzędzi i technik jest kluczowa w pracy technika, co podkreśla znaczenie poprawnego doboru zestawu narzędzi do konkretnej operacji serwisowej.

Pytanie 26

Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym P_n = 15 kW, U_n = 400 V (Δ), f_n = 50 Hz?

A. Moc silnika jest odpowiednia do wymagań napędzanego sprzętu

B. Wyniki testów technicznych urządzenia są zadowalające

C. Urządzenie spełnia kryteria efektywnego zużycia energii

D. Silnik jest wyposażony w przełącznik gwiazda-trójkąt

Odpowiedź wskazująca na to, że silnik jest wyposażony w przełącznik gwiazda-trójkąt jest poprawna, ponieważ to wymaganie nie jest konieczne do spełnienia przy przyjmowaniu urządzenia napędowego do eksploatacji po remoncie. Przełącznik gwiazda-trójkąt jest stosowany w silnikach elektrycznych, aby umożliwić ich rozruch przy niższej mocy znamionowej, co zmniejsza szczytowy prąd rozruchowy i zmniejsza obciążenie mechaniczne. Jednak nie jest to wymóg w kontekście przyjmowania do eksploatacji, ponieważ urządzenia mogą funkcjonować prawidłowo bez takiego przełącznika, zwłaszcza gdy nie ma potrzeby minimalizacji prądu rozruchowego. W praktyce, w zależności od zastosowania, niektóre silniki mogą być uruchamiane bezpośrednio, co jest całkowicie akceptowalne, zwłaszcza w zastosowaniach, gdzie napęd jest normalnie obciążony. Przykładem mogą być silniki napędzające wentylatory lub pompy, gdzie obciążenie jest od samego początku znaczące, co eliminuje potrzebę stosowania przełączników gwiazda-trójkąt.

Pytanie 27

Symbol graficzny którego przekaźnika przedstawiono na rysunku?

A. Podnapięciowego.

B. Nadnapięciowego.

C. Podczęstotliwościowego.

D. Nadprądowego.

Wybór odpowiedzi na temat przekaźników wymaga zrozumienia ich funkcji oraz zastosowań w systemach automatyki. Odpowiedzi takie jak nadprądowy, podczęstotliwościowy oraz nadnapięciowy odnoszą się do różnych typów przekaźników, które działają w innych warunkach i mają różne funkcje. Przekaźnik nadprądowy, na przykład, jest używany do ochrony obwodów przed przeciążeniem; aktywuje się, gdy natężenie prądu przekroczy ustalony próg. Z kolei przekaźnik nadnapięciowy działa wtedy, gdy napięcie wzrośnie powyżej bezpiecznego poziomu. Oba te typy przekaźników są kluczowe dla zabezpieczenia układów elektrycznych, jednak ich działanie nie jest związane z niskim napięciem, co jest kluczowym aspektem w kontekście przekaźników podnapięciowych. Przekaźniki podczęstotliwościowe są rzadziej spotykane i służą do detekcji niskich częstotliwości sygnałów, co nie ma bezpośredniego związku z problematyką napięcia. Zrozumienie tych różnic jest kluczowe, aby uniknąć typowych błędów myślowych, które mogą prowadzić do niepoprawnych wniosków w kontekście projektowania obwodów i systemów kontrolnych. W praktyce, nieodpowiedni dobór przekaźników może prowadzić do awarii systemów, co podkreśla znaczenie wiedzy na temat ich działania i zastosowania w różnych sytuacjach inżynieryjnych.

Pytanie 28

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

A. LPS

B. LPL

C. SPZ

D. SPD

Odpowiedź 'LPS' oznacza 'Lightning Protection System', co w języku polskim można przetłumaczyć jako 'system ochrony odgromowej'. Jest to termin określający zestaw rozwiązań technicznych mających na celu zabezpieczenie obiektów przed skutkami wyładowań atmosferycznych. W kontekście aktualnych norm, takich jak norma PN-EN 62305, systemy LPS są projektowane i instalowane w celu minimalizacji ryzyka uszkodzeń strukturalnych oraz zapewnienia bezpieczeństwa ludzi i mienia. Przykładem zastosowania LPS może być budynek użyteczności publicznej, gdzie zainstalowane są przewody odgromowe, złącza uziemiające oraz elementy ochrony wewnętrznej, które współpracują w celu skutecznego odprowadzania energii odgromowej w sposób kontrolowany. Dodatkowo, zgodność z normami międzynarodowymi, takimi jak IEC 62305, zapewnia, że systemy te wykonane są zgodnie z najlepszymi praktykami inżynieryjnymi, co zwiększa ich efektywność oraz bezpieczeństwo eksploatacji.

Pytanie 29

Co należy zrobić w przypadku przeciążenia silnika elektrycznego podczas pracy?

A. Zastosować dodatkowy filtr harmonicznych

B. Zredukować obciążenie lub sprawdzić wyłączniki termiczne

C. Zwiększyć napięcie zasilające

D. Zwiększyć długość przewodów zasilających

Zwiększenie napięcia zasilającego w przypadku przeciążenia silnika jest błędnym podejściem, ponieważ może prowadzić do jeszcze większego obciążenia i potencjalnie uszkodzić silnik. Zbyt wysokie napięcie może spowodować przegrzanie uzwojeń, co w konsekwencji skraca żywotność silnika. W praktyce, dostosowanie napięcia powinno być przeprowadzane zgodnie z zaleceniami producenta i tylko w specyficznych warunkach. Zwiększenie długości przewodów zasilających również nie jest właściwym rozwiązaniem. Dłuższe przewody mogą powodować zwiększenie rezystancji i spadek napięcia, co negatywnie wpływa na wydajność silnika. W praktyce, długość przewodów powinna być minimalna i dostosowana do specyfikacji technicznych, aby zapewnić optymalną pracę maszyn. Zastosowanie dodatkowego filtra harmonicznych nie pomoże w przypadku przeciążenia silnika. Filtry harmonicznych są używane do redukcji zakłóceń elektrycznych w sieci zasilającej, co jest istotne w innych kontekstach, ale nie w przypadku przeciążenia. Zakłócenia harmoniczne mogą wpływać na jakość zasilania, ale nie są bezpośrednią przyczyną przeciążenia silnika. Typowe błędy myślowe polegają na myleniu przyczyn problemów z ich skutkami, dlatego zawsze należy dokładnie diagnozować sytuację przed podjęciem działań.

Pytanie 30

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

A. Po naprawie zabezpieczeń

B. Po zadziałaniu zabezpieczeń

C. Po przeciążeniu urządzenia

D. Po modernizacji instalacji

Prawidłowa odpowiedź "Po modernizacji instalacji" jest zgodna z przyjętymi standardami i dobrymi praktykami w zakresie bezpieczeństwa instalacji elektrycznych. Modernizacja instalacji, w tym zmiany w układzie, dodanie nowych obwodów lub urządzeń oraz wymiana komponentów, może wprowadzić nowe ryzyko. Dlatego po każdej modernizacji konieczne jest przeprowadzenie pomiarów kontrolnych, aby upewnić się, że instalacja spełnia wymogi norm i jest bezpieczna w użytkowaniu. Pomiary te obejmują sprawdzenie ciągłości przewodów, co jest niezbędne do zapewnienia, że nie ma przerw w obwodach, oraz pomiary rezystancji izolacji, które pomagają ocenić stan izolacji przewodów. Dodatkowo, sprawdzenie samoczynnego wyłączania napięcia jest kluczowe dla ochrony przed porażeniem elektrycznym. Przykładem zastosowania tej wiedzy jest sytuacja, w której po zainstalowaniu nowych gniazdek lub oświetlenia, technik elektryk przeprowadza te kontrole, aby zagwarantować, że wszelkie zmiany nie wpłynęły negatywnie na bezpieczeństwo instalacji.

Pytanie 31

Wyznacz rezystancję przewodu LgY o powierzchni przekroju 10 mm² i długości 1 km, mając informację, że rezystywność miedzi wynosi 1,72∙10^-8 Ω∙m?

A. 1 720 Ω

B. 172 Ω

C. 17,2 Ω

D. 1,72 Ω

Obliczenie rezystancji przewodu LgY 10 mm² o długości 1 km można przeprowadzić korzystając ze wzoru: R = ρ * (L / A), gdzie R to rezystancja, ρ to rezystywność materiału, L to długość przewodu, a A to jego przekrój poprzeczny. W przypadku miedzi rezystywność wynosi 1,72∙10^-8 Ω∙m. Wprowadźmy zatem wartości do wzoru: R = 1,72∙10^-8 * (1000 / 10 * 10^-6) = 1,72 Ω. To pokazuje, że przy długości przewodu 1 km i przekroju 10 mm², rezystancja wynosi 1,72 Ω. W praktyce, taką wartość rezystancji należy uwzględniać w obliczeniach dotyczących systemów elektrycznych, aby zapewnić odpowiednią wydajność i minimalizować straty energii. W branży elektroenergetycznej standardowe wartości rezystancji są kluczowe w doborze przewodów oraz ocenie ich zdolności do przewodzenia prądu, co ma istotne znaczenie dla bezpieczeństwa i efektywności instalacji.

Pytanie 32

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

A. Puszkę 3.

B. Puszkę 2.

C. Puszkę 1.

D. Puszkę 4.

Do montażu pojedynczego gniazda w instalacji podtynkowej stosuje się klasyczną, okrągłą puszkę podtynkową – dokładnie taką, jak na zdjęciu nr 2. Jest to puszka osadzana w otworze w ścianie (np. w tynku, cegle, betonie komórkowym czy płycie g‑k), a następnie zalewana tynkiem lub mocowana na zaczepach. Ma standardową średnicę (zwykle 60 mm) i głębokość dobraną do typu gniazda oraz ilości przewodów. Wewnątrz znajdują się gwintowane tuleje i wkręty do solidnego przykręcenia mechanizmu gniazda, dzięki czemu osprzęt trzyma się stabilnie i nie „lata” w ścianie po kilku latach użytkowania. Z mojego doświadczenia dobrze dobrana puszka podtynkowa bardzo ułatwia późniejszy montaż i ewentualne przeróbki, bo jest przestrzeń na zapasy przewodów, złączki WAGO czy ewentualny przewód ochronny o większym przekroju. Zgodnie z dobrą praktyką branżową oraz wymaganiami norm PN‑HD 60364 i zaleceń producentów osprzętu, do pojedynczego gniazda podtynkowego stosuje się właśnie puszki pojedyncze, okrągłe, a nie rozgałęźne czy natynkowe. Zapewnia to nie tylko estetykę (gniazdo równo licuje się z płaszczyzną ściany), ale też poprawne prowadzenie przewodów, właściwą objętość puszki i bezpieczne odprowadzanie ciepła od styków. W praktyce w mieszkaniach i domach jednorodzinnych taka puszka jak nr 2 jest absolutnym standardem przy każdym klasycznym gnieździe 230 V montowanym w tynku.

Pytanie 33

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku?

A.	5,5 kW	400/690 V Δ/Y	IP55	S2	2920 obr/min
B.	1,5 kW	400/690 V Δ/Y	IP45	S1	1430 obr/min
C.	5,5 kW	230/400 V Δ/Y	IP55	S1	2920 obr/min
D.	1,5 kW	230/400 V Δ/Y	IP45	S2	1430 obr/min

A. A.

B. D.

C. B.

D. C.

Wybór silnika, który nie jest przystosowany do pracy w konfiguracji gwiazda przy napięciu 400 V, może prowadzić do wielu problemów związanych z jego funkcjonowaniem oraz bezpieczeństwem. Niektóre silniki, które są oznaczone innymi wartościami napięcia, mogą nie być w stanie efektywnie pracować przy obciążeniu długotrwałym, co skutkuje ich przegrzewaniem lub nawet uszkodzeniem. Na przykład, silnik, który nie jest przystosowany do napięcia 400/690 V, może być zaprojektowany do pracy w wyższych napięciach, co w sytuacjach, gdy jest podłączony do sieci 400 V, nie tylko zmienia parametry pracy silnika, ale również może prowadzić do jego niewłaściwego działania. Tego typu błędy mogą wynikać z nieznajomości zasad działania silników elektrycznych oraz ich właściwości, takich jak napięcie znamionowe, które jest kluczowe dla zapewnienia prawidłowej pracy w układzie trójfazowym. Często zapomina się, że dobór silnika powinien być zgodny z wymaganiami aplikacji, a także powinien uwzględniać standardy branżowe, takie jak normy IEC dotyczące silników elektrycznych. Dlatego ważne jest, aby dokładnie analizować schematy połączeń oraz właściwości techniczne urządzeń, aby uniknąć kosztownych błędów w doborze sprzętu.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

A. C.

B. D.

C. B.

D. A.

Symbol przedstawiony na rysunku D. oznacza wyłącznik różnicowoprądowy wysokoczuły przystosowany do trudnych warunków atmosferycznych, takich jak niskie temperatury, które mogą występować na placu budowy. Wybór odpowiednich urządzeń elektrycznych do pracy w trudnych warunkach jest kluczowy dla bezpieczeństwa oraz niezawodności instalacji elektrycznej. Wyłączniki różnicowoprądowe są stosowane w celu ochrony przed porażeniem prądem elektrycznym oraz zabezpieczenia instalacji przed zwarciami. W przypadku niskich temperatur, które mogą wpływać na działanie urządzeń, niezwykle ważne jest, aby zastosować elementy przystosowane do takich warunków. W praktyce oznacza to, że wyłącznik ten powinien mieć odpowiednią klasę szczelności oraz odporność na działanie niskich temperatur, co zapewni jego sprawne działanie w trudnych warunkach budowlanych. Zgodnie z normami branżowymi, instalacje elektryczne na placach budowy muszą spełniać określone wymagania dotyczące bezpieczeństwa oraz dostosowania do lokalnych warunków atmosferycznych, co czyni symbol D. właściwym wyborem.

Pytanie 37

Ile maksymalnie gniazd wtykowych można zainstalować w jednym obwodzie w instalacjach elektrycznych w budynkach mieszkalnych?

A. 12

B. 4

C. 10

D. 6

Odpowiedź 10 gniazd wtyczkowych na jedno gniazdo obwodowe jest zgodna z normami oraz praktykami stosowanymi w instalacjach elektrycznych. Zgodnie z Polskimi Normami, a także wytycznymi zawartymi w normach europejskich, maksymalna liczba gniazd wtyczkowych, które można podłączyć do jednego obwodu, powinna wynosić 10. To ograniczenie wynika z konieczności zapewnienia bezpieczeństwa użytkowników oraz ochrony instalacji przed przeciążeniem. Zbyt duża liczba gniazd wtyczkowych podłączonych do jednego obwodu może prowadzić do przegrzewania się przewodów, a co za tym idzie, do ryzyka pożaru. Przykładem może być sytuacja, w której użytkownik podłącza wiele urządzeń o dużym poborze mocy, takich jak czajniki, mikrofalówki czy komputery, co może przekroczyć dopuszczalny prąd obwodu. Dlatego ważne jest przestrzeganie zasad bezpieczeństwa oraz odpowiednie projektowanie instalacji elektrycznych, aby uniknąć niebezpieczeństw związanych z przeciążeniem.

Pytanie 38

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

A. powiększyć średnicę przewodu odgromowego

B. zwiększyć średnicę zwodów w instalacji odgromowej

C. usunąć zaciski probiercze

D. wydłużyć uziom szpilkowy

Wydłużenie uziomu szpilkowego jest kluczowym działaniem zmierzającym do obniżenia rezystancji uziomu do zalecanych 10 Ω. Uziom szpilkowy, umieszczony w gruncie, działa jako przewodnik, który odprowadza prąd do ziemi. Jego efektywność zależy od długości, średnicy oraz rodzaju gruntu. Zwiększenie długości uziomu pozwala na większy kontakt z różnymi warstwami gleby, co zmniejsza opór elektryczny. Zgodnie z normą PN-EN 62305, zaleca się, aby długość uziomów wynosiła co najmniej 2 m, a w przypadku odporności na wyładowania atmosferyczne długość uziomu powinna być jeszcze większa. W praktyce, jeśli standardowa szpilka ma długość 1,5 m, przedłużenie jej o kolejne 1,5 m lub zastosowanie kilku szpilek połączonych ze sobą w odpowiednich miejscach przyczynia się do znaczącego obniżenia rezystancji. Warto również pamiętać, że jakość uziomu wpływa na bezpieczeństwo instalacji odgromowej, a jego odpowiednia rezystancja jest kluczowa dla skutecznego działania całego systemu ochrony przed wyładowaniami atmosferycznymi.

Pytanie 39

W układzie kompensacji mocy biernej silnika trójfazowego, którego schemat przedstawiono na rysunku, współczynnik mocy cosφ wynosi 0,9 przy znamionowym obciążeniu silnika. Jaki będzie skutek zastosowania do napędu tego urządzenia silnika o dwukrotnie większej mocy?

A. Zmniejszenie mocy pozornej.

B. Zmniejszenie prądu pobieranego z sieci.

C. Zwiększenie prądu pobieranego z sieci.

D. Zwiększenie współczynnika mocy.

Zastosowanie silnika o dwukrotnie większej mocy w układzie kompensacji mocy biernej znacząco wpływa na prąd pobierany z sieci. Zwiększenie mocy silnika do 2x oznacza, że infrastruktura zasilająca musi dostarczyć większą ilość energii, co przekłada się na wzrost prądu. W praktyce, jeśli pierwotny silnik o mocy P wymagał prądu I, to silnik o mocy 2P będzie wymagał prądu 2I, przy założeniu, że współczynnik mocy pozostaje na poziomie 0,9. Ważne jest, aby projektując takie systemy, uwzględniać limity prądowe instalacji elektrycznej oraz zastosować odpowiednie zabezpieczenia. Zwiększenie prądu pobieranego z sieci może również prowadzić do większych strat mocy w przewodach, co z kolei wpływa na efektywność całego układu. Dlatego w takich przypadkach, inżynierowie często rekomendują zastosowanie dodatkowych elementów kompensacyjnych, takich jak kondensatory, które mogą poprawić współczynnik mocy i zredukować obciążenie sieci.

Pytanie 40

Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.

Napięcie nominalne obwodu	Napięcie pomiarowe prądu stałego d.c.	Wymagana rezystancja izolacji
Napięcie nominalne obwodu	V	MΩ
SELV i PELV	250	≥ 0,5
do 500 V włącznie, w tym FELV	500	≥ 1,0
powyżej 500 V	1000	≥ 1,0

Wynik badania	Napięcie pomiarowe prądu stałego, kV	Rezystancja izolacji, kΩ
A.	230	1050
B.	250	500
C.	400	1100
D.	500	1000

A. B.

B. C.

C. D.

D. A.

Wybór innej odpowiedzi niż D wskazuje na pewne nieporozumienia dotyczące wymagań normatywnych związanych z izolacją instalacji elektrycznych. W przypadku instalacji jednofazowej o napięciu 230 V, standardy ustanawiają minimalne wymagania dotyczące rezystancji izolacji na poziomie 1,0 MΩ. Odpowiedzi inne niż D mogą sugerować, że użytkownik nie dostrzega znaczenia tych norm. Przykładowo, wybór odpowiedzi A lub B może być wynikiem błędnego założenia, że niższe wartości rezystancji są akceptowalne. Często w praktyce można spotkać się z sytuacjami, gdzie niewłaściwy pomiar lub interpretacja wyników prowadzi do błędnych wniosków, co z kolei może doprowadzić do decyzji o kontynuacji eksploatacji instalacji, która w rzeczywistości jest zagrożona. Warto zwrócić uwagę, że tylko odpowiednia rezystancja izolacji może zapewnić bezpieczeństwo użytkowników oraz sprawność urządzeń elektrycznych. W związku z tym, nieprzestrzeganie tych norm może prowadzić do poważnych konsekwencji, takich jak ryzyko porażenia prądem lub pożaru. Kluczową kwestią jest zrozumienie, że odpowiednie wartości rezystancji izolacji są podstawą do oceny stanu każdego systemu elektrycznego. Dlatego tak ważne jest, aby przy podejmowaniu decyzji korzystać z dokładnych danych i sprawdzać je zgodnie z obowiązującymi standardami.

Rozpocznij nowy egzamin

Powrót do strony głównej
