Szczegółowe wyniki:

Pytanie 1

Która z dostępnych funkcji pomocniczych pozwoli na wybór płaszczyzny interpolacji w osiach XY?

A. G91

B. G90

C. G17

D. G01

Wybór płaszczyzny interpolacji w programowaniu CNC jest kluczowym aspektem, który wpływa na dokładność i efektywność obróbki. Odpowiedzi G01, G91 oraz G90 są związane z innymi funkcjami, które nie mają bezpośredniego wpływu na wybór płaszczyzny. Kod G01 służy do określenia ruchu liniowego narzędzia, ale nie definiuje płaszczyzny, w której ten ruch ma się odbywać. W przypadkach, gdy programista pomija ustawienie płaszczyzny, może dojść do nieprawidłowych ruchów narzędzia, co może prowadzić do błędów w obróbce. G91 natomiast oznacza tryb inkrementalny, gdzie ruchy narzędzia są definiowane względem aktualnej pozycji, a nie w odniesieniu do stałego układu współrzędnych. Zastosowanie G91 bez wcześniejszego wyboru płaszczyzny może wprowadzić zamieszanie w interpretacji trajektorii narzędzia. Kod G90 jest używany do ustawienia trybu absolutnego, który z kolei również nie dotyczy bezpośrednio wyboru płaszczyzny interpolacji. Pominięcie tej kluczowej czynności może prowadzić do niepoprawnego funkcjonowania obrabiarki, co w konsekwencji może skutkować uszkodzeniem detalu oraz narzędzi skrawających. W kontekście programowania CNC, właściwe zrozumienie i stosowanie kodów G jest niezbędne do zapewnienia wysokiej jakości obróbki oraz bezpieczeństwa użytkowania maszyn.

Pytanie 2

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. śrubę pociągową

B. podtrzymkę stałą

C. skrzynkę Nortona

D. konik z pinolą

Odpowiedzi, które nie są związane z konikiem z pinolą, nie uwzględniają kluczowych aspektów dotyczących stabilizacji narzędzi w procesie gwintowania. Śruba pociągowa, która może być stosowana w innych procesach obróbczych, nie ma zastosowania w toczeniu gwintów wewnętrznych ze względu na jej funkcję związaną z napędem i przesuwem wrzeciona. Podobnie, podtrzymka stała, choć przydatna w wielu obróbkach, nie zapewnia właściwego wsparcia dla narzędzia gwintującego w trakcie obróbki wewnętrznej. W przypadku skrzynki Nortona, jest to element, który służy do zmiany prędkości obrotowej oraz momentu obrotowego narzędzia, jednak nie ma bezpośredniego wpływu na stabilność narzędzia w trakcie skrawania. Często błędne interpretacje związane z doborem odpowiednich komponentów obrabiarki wynikają z braku znajomości specyfiki danego procesu technologicznego. Należy pamiętać, że poprawne przygotowanie stanowiska pracy i dobór odpowiednich narzędzi oraz akcesoriów ma kluczowe znaczenie dla jakości obróbki oraz efektywności całego procesu. W praktyce, ignorowanie roli konika z pinolą może prowadzić do problemów z jakością gwintów, co w dłuższej perspektywie generuje dodatkowe koszty związane z poprawkami oraz nieefektywnością produkcji.

Pytanie 3

W którym z poniższych bloków (obróbka na tokarce CNC) ustawiono stałą prędkość skrawania?

A. N05 G96 S80 M4 F0.25 T1 D5

B. N05 G95 S1200 M4 F0.2 T8 D16

C. N05 G94 S1200 M4 F200 T2 D15

D. N05 G95 S1200 M3 F0.3 T6 D7

Tu dobrze widzisz, że odpowiedź to N05 G96 S80 M4 F0.25 T1 D5. W tym bloku mamy kod G96, który ustawia stałą prędkość skrawania. To mega przydatne, bo niezależnie od tego, jak zmienia się średnica narzędzia, możemy utrzymać tę prędkość. To jest szczególnie ważne przy obróbce materiałów, które nie mają prostych kształtów. Gdy średnica narzędzia spada, prędkość obrotowa wrzeciona sama rośnie, co zwiększa wydajność i poprawia jakość obrabianych elementów. Jak obrabiamy twarde materiały, to stała prędkość skrawania jest kluczowa, bo niska prędkość może szybko zjeść narzędzie. Poza tym, ten blok ustala prędkość obrotową na 80 obr/min i posuw na 0.25 mm/obr. To wszystko jest super zgodne z dobrymi praktykami i pomaga w efektywnym skrawaniu. W wielu procesach jak toczenie czy frezowanie warto się trzymać stałej prędkości skrawania, żeby zminimalizować drgania i utrzymać proces stabilny.

Pytanie 4

Jakie parametry są stosowane do programowania ruchu narzędzia po łuku w tokarkach CNC?

A. R, J

B. R, K

C. I, K

D. J, K

Wybór parametrów R i J, J i K oraz R i K nie jest właściwy w kontekście programowania ruchu narzędzi na tokarce CNC. Parametr R jest używany do określenia promienia łuku, co jest istotne w niektórych operacjach, jednak nie jest wystarczający do precyzyjnego określenia trajektorii narzędzia w trzech wymiarach, co jest kluczowe w toczeniu. Użycie J i K wyklucza I, co jest istotne dla ruchu w kierunku osi X oraz Z. W praktyce, wiele osób mylnie sądzi, że wystarczy określić promień łuku bez uwzględnienia przesunięć w osiach, co może prowadzić do błędów programowania. Błędy myślowe pojawiają się również przy przypuszczeniu, że wszystkie zmienne ruchu można zdefiniować jedynie poprzez promień, co ogranicza możliwości narzędzia i prowadzi do nieprawidłowych trajektorii. W przypadku stosowania parametrów R, K oraz J, nie są one zgodne z najlepszymi praktykami w branży, gdzie dla uzyskania precyzyjnych i powtarzalnych ruchów niezbędne jest pełne zrozumienie i wykorzystanie parametrów I i K. Dlatego, aby skutecznie programować ruch narzędzi w obróbce CNC, kluczowe jest zrozumienie, jak różne parametry wpływają na kształt i trajektorię ruchu oraz ich właściwe zastosowanie zgodnie z normami branżowymi.

Pytanie 5

W systemie sterowania CNC funkcja G90 oznacza

A. programowanie absolutne

B. cykl obróbczy

C. ustawienie stałej prędkości skrawania

D. ustawienie stałej prędkości obrotowej wrzeciona

G90 to tryb programowania absolutnego, co jest bardzo ważnym pojęciem w pracy z maszynami CNC. Kiedy używasz G90, wszystkie współrzędne, które podajesz w programie, odnoszą się do jednego, stałego punktu, którym zazwyczaj jest punkt zerowy. Na przykład, jeśli wpiszesz X=50 i Y=30, to narzędzie dokładnie przemieści się do tej lokalizacji względem punktu zerowego, niezależnie od tego, gdzie aktualnie się znajduje. G90 jest super przydatne, bo ułatwia planowanie ruchów i zmniejsza błędy, które mogą się zdarzyć, gdy korzystasz z G91, gdzie współrzędne są względem aktualnej pozycji. W praktyce operatorzy CNC wolą G90, bo to pozwala łatwiej zmieniać programy i ma to znaczenie przy obróbce bardziej skomplikowanych elementów.

Pytanie 6

Noniusz suwmiarki przedstawionej na rysunku umożliwia pomiar z dokładnością do

A. 0,10 mm

B. 0,05 mm

C. 0,02 mm

D. 0,01 mm

Wybór odpowiedzi wskazujących na dokładności 0,01 mm, 0,02 mm lub 0,05 mm wynika z powszechnego błędnego założenia, że noniusz suwmiarki oferuje dokładności porównywalne z bardziej precyzyjnymi przyrządami pomiarowymi, takimi jak mikrometry. Rzeczywistość jest jednak taka, że suwmiarki, mimo swojej wszechstronności i użyteczności, są zaprojektowane z myślą o pomiarach o ograniczonej precyzji. Zrozumienie funkcji noniusza jest kluczowe; jego zadaniem jest umożliwienie odczytu wartości pomiarowej z mniejszą jednostką miary, a w przypadku standardowych suwmiarki jego zastosowanie pozwala na uzyskanie precyzji na poziomie 0,10 mm. Warto zwrócić uwagę, że powszechnie stosowane przekroczenie granicy dokładności może prowadzić do błędnych wyników, co jest szczególnie niepożądane w branżach wymagających ścisłych tolerancji. Innym częstym błędem jest nadmierna pewność co do możliwości pomiarowych narzędzi, co może skłonić do ignorowania rzeczywistych ograniczeń suwmiarki. Ponadto, w praktyce, nieprawidłowe ustawienie narzędzia podczas pomiaru także może skutkować odczytem, który sugeruje większą dokładność niż ta, którą faktycznie oferuje narzędzie. Wnioskując, kluczowe jest zarówno zrozumienie, jak i umiejętność dostosowania narzędzi pomiarowych do ich rzeczywistych zdolności, aby uniknąć błędnych interpretacji związanych z jakością pomiarów.

Pytanie 7

W trakcie której obróbki element obrabiany pozostaje nieruchomy, a narzędzie porusza się w głąb bez obrotu?

A. Toczenie

B. Szlifowanie

C. Frezowanie

D. Przeciąganie

Pozostałe metody obróbcze, takie jak toczenie, szlifowanie czy frezowanie, działają na innych zasadach, jeśli chodzi o ruch narzędzia i przedmiotu. Toczenie polega na tym, że przedmiot się obraca, a narzędzie tnie wzdłuż osi. Ta technika świetnie nadaje się do cylindrycznych elementów, ale najważniejsze jest to, że przedmiot musi się obracać, więc nie pasuje do pytania o unieruchomienie. Szlifowanie z kolei to ruch narzędzia z ziarnami ściernymi, który też wymaga obrotu przedmiotu, więc również nie jest tu właściwym przykładem. Frezowanie działa na podobnych zasadach, gdzie narzędzie się kręci, a przedmiot jest unieruchomiony, ale znów mamy do czynienia z obrotowym ruchem narzędzia, więc to nie to samo co przeciąganie. Często zdarza się mylić obróbkę wgłębną z taką, gdzie narzędzie się kręci. Przykłady użycia tych metod to produkcja wałów czy precyzyjne szlifowanie, ale ani jedna z tych metod nie pasuje do definicji, którą dostaliśmy w pytaniu.

Pytanie 8

Który z podanych fragmentów programu obróbkowego opisuje tor ruchu freza z punktu P1 do P3?

A. N... X22 Y45 N... X75 Y25

B. N... X28 Y15 N... X25 Y-15

C. N... X28 Y-15 N... X25 Y-4

D. N... X50 Y60 N... X75 Y25

Wybór niepoprawnej odpowiedzi może wynikać z kilku błędów myślowych oraz braku zrozumienia zasad programowania CNC. Odpowiedzi, które wskazują na inne współrzędne, nie uwzględniają rzeczywistych pozycji punktów P1 i P3, co jest kluczowe w procesie obróbki. Na przykład, fragmenty "N... X28 Y-15 N... X25 Y-4" oraz "N... X28 Y15 N... X25 Y-15" nie tylko nie odpowiadają podanym punktom, ale również sugerują ruch w znacznie odległych lokalizacjach, co może prowadzić do błędów w obróbce i uszkodzenia narzędzia. Typowym błędem jest myślenie, że każdy zestaw współrzędnych może odpowiadać jakiejkolwiek trajektorii, podczas gdy w rzeczywistości wymagana jest precyzyjna definicja każdego ruchu. Ponadto, wybieranie współrzędnych, które nie są zgodne z rzeczywistymi pozycjami, może prowadzić do poważnych problemów w produkcji, w tym do niewłaściwego wymiarowania części oraz niezgodności z wymaganiami jakościowymi. Dlatego tak ważne jest, aby przed podjęciem decyzji o wyborze odpowiedzi, dokładnie przeanalizować, jakie współrzędne są wymagane i jak one wpływają na cały proces obróbczy. Kluczowe jest także zrozumienie, że w obróbce CNC nie tylko współrzędne, ale także ich kolejność i sposób przejścia mają znaczenie dla efektywności całego procesu produkcyjnego.

Pytanie 9

Na wyświetlaczu kontrolera obrabiarki CNC pojawił się komunikat "Danger of collision", co może być jego przyczyną?

A. przeciążenie urządzenia

B. usterka zasilania

C. błąd w programie sterującym powodujący kolizję

D. nieprawidłowe ciśnienie w uchwycie pneumatycznym

Odpowiedź dotycząca błędu w programie sterującym powodującym kolizję jest prawidłowa, ponieważ komunikat 'Danger of collision' jest bezpośrednio związany z ryzykiem zderzenia narzędzia lub obrabianego przedmiotu z innymi elementami maszyny lub otoczeniem. W systemach CNC, programy sterujące muszą być precyzyjnie napisane, aby zdefiniować trajektorie ruchu narzędzi oraz ich interakcje z materiałem. W przypadku błędów w tych programach, takich jak niepoprawne współrzędne ruchu lub nieodpowiednie sekwencje operacji, może dojść do sytuacji, w której narzędzie zbliża się zbyt blisko do innych elementów, co skutkuje alarmem. Przykładem może być sytuacja, gdy program nie uwzględnia wymiarów materiału lub narzędzi, co prowadzi do niebezpiecznego zbliżenia. Warto również wspomnieć, że dobre praktyki w programowaniu CNC obejmują dokładne sprawdzenie i symulację trajektorii przed rozpoczęciem rzeczywistej obróbki, co znacznie zmniejsza ryzyko kolizji oraz związanych z tym uszkodzeń. Zrozumienie i eliminacja potencjalnych błędów w kodzie jest zatem kluczowe dla bezpieczeństwa i efektywności pracy na obrabiarkach CNC.

Pytanie 10

Rozwiertak 24H7 z chwytem stożkowym Morse'a o wielkości "2" powinien być zamocowany w oprawce tokarki CNC o rozmiarze stożka "5", wykorzystując poniższy zestaw tulei redukcyjnych:

A. 2/3 i 3/5

B. 2/3 i 3/4

C. 1/3 i 3/4

D. 1/3 i 3/5

Odpowiedź '2/3 i 3/5' jest prawidłowa, ponieważ prawidłowe dopasowanie tulei redukcyjnych jest kluczowe dla stabilności i precyzji narzędzia w trakcie obróbki. Rozwiertak 24H7 z chwytem stożkowym Morse'a o rozmiarze '2' wymaga tulei, które efektywnie zmniejszają średnicę chwycenia do stożka '5'. Tuleje redukcyjne 2/3 i 3/5 są odpowiednie, ponieważ umożliwiają prawidłowe zamocowanie rozwiertaka w oprawce, zabezpieczając go przed drganiami i przesunięciami, które mogłyby prowadzić do uszkodzenia zarówno narzędzia, jak i obrabianego materiału. W praktyce, dobór tulei redukcyjnych powinien opierać się na dokładnych wymiarach oraz specyfikacjach narzędzi, ponieważ niewłaściwie dobrane tuleje mogą prowadzić do nieefektywnej pracy oraz zwiększonego ryzyka uszkodzeń. Standardy ISO, dotyczące narzędzi skrawających, podkreślają znaczenie precyzyjnego dopasowania narzędzi, co jest kluczowe w procesach obróbczych w przemyśle CNC.

Pytanie 11

Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć

A. szerokości rowka prostego.

B. szerokości otworu o przekroju kwadratowym.

C. szerokości otworu o przekroju sześciokąta.

D. średnicy wałka z wielowypustem.

Wybór odpowiedzi dotyczącej pomiaru średnicy wałka z wielowypustem może wynikać z niepełnego zrozumienia funkcji mikrometru zewnętrznego oraz jego ograniczeń. Mikrometr zewnętrzny jest narzędziem zaprojektowanym do pomiarów wymiarów zewnętrznych prostych obiektów, takich jak płaskie powierzchnie i cylindryczne wałki. Jego konstrukcja, skupiająca się na prostych kontaktach z powierzchnią, czyni go niewłaściwym narzędziem do pomiaru obiektów o skomplikowanych kształtach, takich jak wałki z wielowypustem. Często pojawia się mylne przekonanie, że każdy pomiar można wykonać tym samym narzędziem, co prowadzi do nieprawidłowych wniosków. Odpowiedzi sugerujące możliwość pomiaru szerokości rowka prostego, szerokości otworu o przekroju sześciokątnym czy kwadratowym, mimo że są teoretycznie możliwe, mogą również prowadzić do błędów, jeśli wymiary tych otworów nie są dostosowane do zakresu pomiarowego mikrometru. Istotnym aspektem korzystania z narzędzi pomiarowych jest zrozumienie ich specyfikacji oraz ograniczeń, co jest kluczowe dla uzyskania dokładnych i wiarygodnych wyników w praktyce inżynieryjnej. Dlatego, przed przystąpieniem do pomiarów, warto zawsze upewnić się, czy wybrane narzędzie jest odpowiednie do konkretnego zadania pomiarowego.

Pytanie 12

Tryb referencyjny w maszynie CNC prowadzi do

A. synchronizacji systemu pomiarowego

B. poprawiania programu NC

C. ustawienia punktu zerowego elementu

D. synchronizacji narzędzia do obróbki

Wybór innych opcji nie uwzględnia kluczowych aspektów referencyjnego trybu pracy w obrabiarce CNC. Korygowanie programu NC, mimo że istotne, nie jest bezpośrednio związane z synchronizacją układu pomiarowego. Program NC (Numerical Control) jest zbiorem instrukcji, które są wykonywane przez obrabiarkę, a korekcje dotyczą głównie adaptacji tych instrukcji do aktualnych warunków obróbczych, a nie synchronizacji pomiarów. Z kolei synchronizacja narzędzia obróbczego to proces, który odnosi się do właściwego ustawienia narzędzi w stosunku do przedmiotu obrabianego, jednak nie ma bezpośredniego wpływu na synchronizację układu pomiarowego. Przyjęcie punktu zerowego przedmiotu również nie jest związane z synchronizacją pomiarów, a bardziej z definiowaniem punktu odniesienia dla całego procesu obróbki. Typowym błędem myślowym jest zatem mylenie synchronizacji, która ma na celu zapewnienie spójności i dokładności pomiarów, z innymi aspektami obróbki, które mogą być niezwiązane z bezpośrednim pomiarem. Kluczowe jest zrozumienie, że referencyjny tryb pracy w CNC jest ściśle związany z precyzyjnymi pomiarami i ich synchronizacją, co jest fundamentalne dla zachowania jakości w procesie produkcyjnym. W praktyce, niewłaściwe zrozumienie tych pojęć może prowadzić do obniżenia jakości produkcji oraz zwiększenia liczby wadliwych wyrobów.

Pytanie 13

Korzystając z zależności f_t = p • n (gdzie p oznacza skok gwintu), oblicz posuw minutowy f_t przy toczeniu gwintu, którego parametry przedstawione są na wyświetlaczu układu pomiarowego tokarki. Obroty wrzeciona tokarki wynoszą n = 300 obr./min.

A. 300 mm/min

B. 450 mm/min

C. 200 mm/min

D. 150 mm/min

Aby poprawnie obliczyć posuw minutowy ft podczas toczenia gwintu, kluczowe jest zrozumienie, że polega on na pomnożeniu skoku gwintu (p) przez liczbę obrotów wrzeciona (n). W tym przypadku, gdzie skok gwintu wynosi 1.5 mm, a obroty wrzeciona osiągają wartość 300 obr./min, stosujemy wzór: ft = p • n, co daje ft = 1.5 mm • 300 obr./min = 450 mm/min. Praktyczne zastosowanie tego obliczenia jest istotne w procesach produkcyjnych, gdzie precyzyjne parametry skrawania wpływają na jakość wykonania detali. W przemyśle CNC, znajomość posuwu minutowego jest niezbędna do optymalizacji czasu obróbczej oraz minimalizacji zużycia narzędzi, co z kolei wpływa na rentowność produkcji. Dobrą praktyką jest również regularne monitorowanie skoku gwintu oraz obrotów, aby dostosować parametry obróbcze do wymagań projektu.

Pytanie 14

Na rysunku wiertła krętego w płaszczyźnie tylnej cyfrą 4 oznaczono

A. krawędź tnącą.

B. powierzchnię przyłożenia.

C. łysinkę.

D. ścin.

Wybór odpowiedzi dotyczącej krawędzi tnącej, łysinki, czy ścinu wskazuje na nieporozumienia w zrozumieniu geometrii wiertła krętego oraz jego funkcji. Krawędź tnąca, oznaczona na rysunku cyfrą 3, rzeczywiście odgrywa kluczową rolę w procesie skrawania, ale to nie ona odpowiada za odprowadzanie ciepła oraz wiórów. Zazwyczaj to krawędź tnąca wnika w materiał, generując wióry, które następnie muszą być efektywnie usuwane przez inne elementy narzędzia. Łysinka, z kolei, to część wiertła, która nie tnie, ale jej głównym zadaniem jest stabilizacja narzędzia w otworze. Zrozumienie różnicy między tymi elementami jest istotne, ponieważ zastosowanie niewłaściwej terminologii lub koncepcji może prowadzić do błędów w doborze narzędzi i metod obróbczych. Na przykład, źle dobrane wiertło może prowadzić do przegrzewania się, co znacznie zmniejsza jego efektywność oraz trwałość. Z tego powodu, znajomość geometrii i funkcji poszczególnych części wiertła jest kluczowa dla prawidłowego przeprowadzenia procesu wiercenia. Wiedza ta pozwala na podejmowanie świadomych decyzji w zakresie wyboru narzędzi i ich zastosowania w praktyce, co jest niezbędne w każdej dziedzinie inżynierii materiałowej.

Pytanie 15

Proces obróbki szybkozłączki pokazanej na zdjęciu nie wymaga wykonania operacji

A. radełkowania.

B. wiercenia.

C. dłutowania.

D. frezowania.

Frezowanie, wiercenie i radełkowanie to operacje obróbcze, które są często stosowane w przemyśle do produkcji elementów metalowych, w tym szybkozłączek. Frezowanie jest procesem, w którym narzędzie obrotowe usuwa materiał z przedmiotu, co pozwala na uzyskanie skomplikowanych kształtów i wykończeń. W przypadku szybkozłączek, frezowanie może być używane do tworzenia różnych profili i powierzchni, które są kluczowe dla ich funkcjonalności. Wiercenie z kolei jest niezbędne do tworzenia otworów, które mogą być wymagane do zamocowania elementów lub do przepływu mediów. Radełkowanie jest procesem, który wykorzystuje narzędzia do formowania gwintów lub krawędzi, co również może być istotne w kontekście szybkozłączek, które muszą zapewnić szczelność i mocne połączenia. Jednakże, gdyby zastosować dłutowanie w kontekście obróbki szybkozłączek, mogłoby to prowadzić do nieefektywności. Dłutowanie, jako technika obróbcza, nie jest odpowiednia dla elementów o regularnych kształtach, ponieważ wymaga precyzyjnego manewrowania narzędziem, co jest czasochłonne i mniej precyzyjne w porównaniu do frezowania czy wiercenia. Kluczowym błędem myślowym jest założenie, że dłutowanie może być wymienione na inne operacje obróbcze w każdej sytuacji, co nie jest zgodne z praktycznymi aspektami inżynieryjnymi. Zrozumienie, kiedy zastosować odpowiednią technikę obróbki, jest kluczowe dla efektywności produkcji oraz jakości końcowego wyrobu.

Pytanie 16

Wskazanie adresu S w bloku z zapisem G97 SI500 odnosi się do

A. szybkości skrawania

B. szybkiego przesuwu

C. posuwu roboczego

D. prędkości obrotowej

Odpowiedzi dotyczące posuwu roboczego, szybkiego przesuwu oraz szybkości skrawania są nieprawidłowe, ponieważ nie odnoszą się do właściwego kontekstu zapisu G97. Posuw roboczy to prędkość, z jaką narzędzie przemieszcza się w stosunku do obrabianego materiału podczas właściwej operacji obróbczej. W przypadku toczenia, posuw roboczy jest kluczowy dla uzyskania odpowiednich wymiarów i jakości powierzchni, jednak nie jest to element definiowany przez G97. Szybki przesuw odnosi się do prędkości, z jaką maszyna przemieszcza się pomiędzy operacjami, co jest regulowane innym kodem, zazwyczaj G00. Z kolei szybkość skrawania to parametr związany z prędkością narzędzia w stosunku do obrabianego materiału, często definiowany jako Vc = π * D * n, gdzie Vc to szybkość skrawania, D to średnica narzędzia, a n to prędkość obrotowa. Zrozumienie tych różnic jest kluczowe, aby uniknąć błędów w programowaniu i obróbce materiałów. Typowe błędy myślowe, które prowadzą do tych nieprawidłowych wniosków, obejmują mieszanie pojęć oraz nieznajomość specyfiki kodów G, co może prowadzić do nieefektywnej obróbki oraz zwiększenia kosztów produkcji.

Pytanie 17

Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem?

A. Stół obrotowy.

B. Podzielnicę uniwersalną.

C. Imadło maszynowe z wkładką pryzmatyczną.

D. Imadło maszynowe kątowe.

Wybór innych przyrządów obróbczych, takich jak stół obrotowy czy imadło maszynowe kątowe, nie jest adekwatny do sytuacji przedstawionej w pytaniu. Stół obrotowy, choć często używany w obróbce, służy głównie do pracy nad elementami, które wymagają obrotu w celu uzyskania różnych kątów cięcia, ale nie zapewnia precyzyjnego rozmieszczenia otworów na obwodzie koła w taki sposób, jak to robi podzielnica. Imadło maszynowe kątowe również ma swoje zastosowanie, głównie w stabilizacji elementów podczas frezowania, jednak nie ma funkcji podziału kątowego, co czyni je niewłaściwym wyborem w tej konkretnej sytuacji. Z kolei imadło maszynowe z wkładką pryzmatyczną, mimo że może oferować pewne możliwości regulacji kąta, nie jest zaprojektowane do precyzyjnego rozmieszczania otworów na obwodzie, co jest kluczowe w kontekście pytania. Typowe błędy myślowe, które mogą prowadzić do wyboru nieodpowiednich narzędzi, obejmują brak zrozumienia specyficznych funkcji każdego z urządzeń oraz ich zastosowania w konkretnych zadaniach obróbczych. Dobrą praktyką jest zawsze dobieranie narzędzi obróbczych zgodnie z wymaganiami technologicznymi i rodzajem wykonywanej pracy, aby zapewnić nie tylko efektywność, ale również jakość wyrobów końcowych.

Pytanie 18

Co oznacza funkcja pomocnicza M8 w programie sterującym?

A. wybranie lewych obrotów wrzeciona

B. zatrzymanie programu

C. koniec programu ze skokiem na początek

D. włączenie chłodziwa

Funkcja pomocnicza M8 w programie sterującym jest odpowiedzialna za włączenie chłodziwa, co jest kluczowe w procesie obróbki skrawaniem. Chłodziwo ma na celu nie tylko zmniejszenie temperatury narzędzia i obrabianego materiału, ale także poprawę jakości powierzchni obrabianej, zmniejszenie zużycia narzędzi oraz usuwanie wiórów z miejsca obróbki. Włączenie chłodziwa w odpowiednim momencie, zwłaszcza podczas intensywnej obróbki, jest zgodne z dobrymi praktykami w inżynierii produkcji. Przykładowo, w CNC, stosowanie chłodziwa podczas frezowania stali zwiększa trwałość narzędzi skrawających, a także pozwala na uzyskanie lepszej jakości wykończenia. W standardowych procedurach obróbczych, takich jak ISO 6983, zaleca się programowanie włączenia chłodziwa w odpowiednich sekcjach kodu G, aby zapewnić jego ciągłe działanie podczas kluczowych operacji skrawania. Dlatego zrozumienie funkcji M8 jest istotne dla każdego operatora maszyn CNC oraz inżyniera zajmującego się procesami produkcyjnymi.

Pytanie 19

Jaki przyrząd obróbczy jest głównie stosowany w procesie obróbki elementów na frezarkach i umożliwia cykliczne lub stałe obracanie obiektu o dany kąt?

A. Trzpień

B. Podzielnica

C. Głowica kątowa

D. Imadło kątowe

Głowica kątowa, trzpień oraz imadło kątowe, mimo że są przyrządami używanymi w obróbce mechanicznej, nie pełnią tej samej funkcji co podzielnica. Głowica kątowa jest urządzeniem, które umożliwia obróbkę przedmiotów pod różnymi kątami, jednak nie pozwala na precyzyjne dzielenie kąta na mniejsze jednostki, co jest kluczowe w przypadku podzielnicy. Z kolei trzpień to element, który służy do mocowania narzędzi lub przedmiotów obrabianych, ale nie ma możliwości regulacji kąta. Imadło kątowe, jak sama nazwa wskazuje, jest przeznaczone do mocowania przedmiotów w określonym kącie, ale nie zapewnia funkcji związanej z obróbką kątową z taką precyzją i powtarzalnością jak podzielnica. Typowe błędy myślowe, które prowadzą do wyboru jednego z tych przyrządów, obejmują mylenie ich funkcji oraz niewłaściwe zrozumienie wymagań procesów obróbczych. W kontekście obróbki na frezarkach, wybór niewłaściwego narzędzia może skutkować nieprecyzyjnym wykonaniem detali, co ma poważne konsekwencje w dalszym procesie produkcyjnym.

Pytanie 20

Korzystając z danych w tabeli, dobierz stos płytek wzorcowych do kontroli wymiaru 14,86 mm

Tabela płytek wzorcowych długości wg DIN 861/2
Szereg	Wymiar płytki
0,005	1,005
0,01	1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 1,10; 1,11; 1,12; 1,13; 1,14; 1,15; 1,16; 1,17; 1,18; 1,19
0,1	1,20; 1,30; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90
1	2; 3; 4; 5; 6; 7; 8; 9
10	10; 20; 30; 40; 50; 60; 70; 80; 90; 100

A. 10 + 2 + 0,8 + 1,16

B. 10 + 3 + 0,7 + 1,16

C. 10 + 3 + 1,8 + 1,07

D. 10 + 2 + 1,8 + 1,06

W przypadku analizy niepoprawnych odpowiedzi, można zauważyć, że większość z nich nie potrafiła prawidłowo zsumować wymiarów płytek wzorcowych, co prowadzi do błędnych wniosków. Na przykład, odpowiedzi, które sugerują zestaw 10 + 3 + 1,8 + 1,07, sumują się do wymiaru 15,87 mm, co znacznie odbiega od wymaganego wymiaru 14,86 mm. Taki błąd może wynikać z nieuważności lub braku zrozumienia zasady sumowania wymiarów w kontekście kontroli jakości. Inna odpowiedź, która łączy płytki 10 + 3 + 0,7 + 1,16, również nie spełnia wymagań, ponieważ wynosi 15,06 mm. Pojawia się tu typowy problem związany z przyjęciem niewłaściwych wymiarów do zestawu płytek, co podkreśla znaczenie starannego doboru elementów w procesie pomiarowym. Ważne jest, aby mieć na uwadze, że każdy błąd w doborze płytek może prowadzić do niezgodności wyrobów oraz wpływać na cały proces produkcji. W kontekście standardów jakości, takich jak ISO 2859, nieprawidłowe pomiary mogą prowadzić do obniżenia jakości produktów, a w konsekwencji negatywnie wpłynąć na reputację firmy. Dlatego też, należy zwracać szczególną uwagę na precyzję w doborze i obliczeniach, aby uniknąć poważnych konsekwencji w procesie produkcyjnym.

Pytanie 21

W którym miejscu programu sterującego należy wprowadzić zmiany, aby skorygować wartość posuwu?

A. N10 T0101 S150 F200

B. N15 G0 X100 Z120 M04

C. N20 G1 Z80

D. N05 G90 G95 G54

Odpowiedź N10 T0101 S150 F200 jest trafna, bo odnosi się do bloku, gdzie określamy parametry narzędzia, a także prędkości obrotowe i posuw. Zrozumienie, że F200 oznacza, że posuw wynosi 200 jednostek na minutę, jest kluczowe, zwłaszcza przy korekcie wartości posuwu. W praktyce zmiana wartości F pozwala na dostosowanie prędkości, z jaką narzędzie porusza się w stosunku do materiału. Wysoka jakość obróbki i efektywność skrawania wymaga użycia odpowiednich wartości posuwu. Kiedy posuw jest za niski, narzędzie może się przegrzać i w efekcie uszkodzić, a zbyt wysoka wartość posuwu z kolei negatywnie wpływa na jakość powierzchni i przyspiesza zużycie narzędzi. Dlatego dobrze jest optymalizować wartości posuwu w bloku N10, bo to zgodne z najlepszymi praktykami obróbczych i naprawdę zwiększa efektywność produkcji.

Pytanie 22

Właściwą część programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis

A. G1 G91 X80 Y75 F500G1 X30 Y25G1 Y0

B. G1 X80 Y75 F500G1 G91 X-50 Y25G1 G90 Y-25

C. G1 G90 X80 Y75 F500G1 X-50 Y-50G1 Y0

D. G1 G90 X80 Y75 F500G1 X30 Y25G1 Y0

Często wybierając złe zapisy G-code, można popełnić błąd z powodu nieporozumień dotyczących ruchów w programie CNC. W niektórych przypadkach można spotkać G91, który wprowadza zamieszanie, bo przemieszczenia są traktowane jako ruchy od aktualnej pozycji narzędzia. To w przypadku większych przesunięć może być naprawdę problematyczne. Jeszcze jest ten temat z podwójnymi poleceniami G1 w jednym wierszu bez separatorów – to się nie zgadza z konwencjami G-code i może prowadzić do błędów w interpretacji. Ważne, żeby każdy ruch narzędzia był jasny i zgodny z wymaganiami produkcji. Często też pomija się prędkość posuwu, co może sprawić, że narzędzie będzie za szybko się przemieszczać, co nie jest dobre dla materiału ani samego narzędzia. Rozumienie G-code i poprawna jego składnia jest kluczowe, żeby zapewnić bezpieczeństwo i efektywność w obróbce. Dlatego fajnie by było, żeby przed programowaniem dobrze ogarnąć zasady i standardy, żeby unikać tych powszechnych błędów.

Pytanie 23

Przedstawione na zdjęciu narzędzie skrawające mocuje się za pomocą

A. trzpienia frezarskiego.

B. imaka narzędziowego.

C. głowicy rewolwerowej VDI.

D. tulei zaciskowej.

Odpowiedź na pytanie jest poprawna, ponieważ narzędzie skrawające przedstawione na zdjęciu to frez tarczowy, który rzeczywiście mocuje się na trzpieniu frezarskim. Trzpień frezarski jest elementem mocującym, zaprojektowanym specjalnie do stabilizacji narzędzi skrawających, co zapewnia ich precyzyjne prowadzenie oraz efektywną obróbkę materiałów. Zastosowanie trzpieni frezarskich jest powszechnie uznawane w branży obróbczej, ponieważ pozwala na łatwą wymianę narzędzi oraz minimalizuje drgania, co jest kluczowe dla uzyskania wysokiej jakości powierzchni obrabianych. Dobre praktyki w obróbce mechanicznej podkreślają znaczenie właściwego mocowania narzędzi, aby zredukować ryzyko uszkodzenia zarówno narzędzia, jak i obrabianego materiału. Warto również wspomnieć, że stosowanie trzpieni frezarskich wiąże się z przestrzeganiem standardów ISO, co zapewnia zgodność z normami jakości i bezpieczeństwa w produkcji.

Pytanie 24

Która funkcja w programie obróbczo-narzędziowym dezaktywuje korekcję promienia narzędzia?

A. G33

B. G40

C. G42

D. G03

Odpowiedź G40 jest jak najbardziej na miejscu, bo w G-kodzie oznacza wyłączenie korekcji promienia narzędzia. W praktyce używamy tego, kiedy potrzebujemy, żeby narzędzie działało bez tej korekcji, którą wcześniej włączyliśmy, żeby poprawić precyzję obróbki. Na przykład, gdy korzystamy z narzędzi o różnych średnicach, ta korekcja sprawia, że narzędzie idzie dokładnie wzdłuż kształtu detalu. Ale jeżeli chcemy przejść do innej operacji, jak frezowanie prostych krawędzi, to G40 jest wręcz niezbędne. W normach ISO dla G-kodu, G40 jest jasno zdefiniowane jako komenda do deaktywacji korekcji promienia, dlatego jest to kluczowe w zarządzaniu procesem obróbczy w CNC. Z mojego doświadczenia, dobrze jest dobrze przemyśleć sekwencję komend G-kodu, żeby uniknąć niepożądanych efektów, jak błędne prowadzenie narzędzia czy kolizje.

Pytanie 25

Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża r_ε= 1,0 mm uzyskać teoretyczną wartość chropowatości R_t wynoszącą 1,25 µm.

A. 0,01 mm/obr

B. 0,1 mm/obr

C. 1,0 mm/obr

D. 0,4 mm/obr

Wybór posuwu spośród dostępnych opcji jest kluczowy, aby zapewnić odpowiednią jakość chropowatości obrabianej powierzchni. Odpowiedzi 0,01 mm/obr, 0,4 mm/obr oraz 1,0 mm/obr nie są prawidłowe, ponieważ nie zapewniają osiągnięcia wymaganej chropowatości Rt wynoszącej 1,25 µm. Posuw 0,01 mm/obr jest zbyt mały, co może prowadzić do zbyt małej chropowatości i w rezultacie do wygładzenia powierzchni, co nie jest zgodne z wymaganiami projektowymi. Taki posuw może również skutkować nadmiernym zużyciem narzędzia, zwiększając koszty produkcji. Z kolei posuwy 0,4 mm/obr i 1,0 mm/obr są zbyt duże, co z kolei prowadzi do uzyskania zbyt wysokiej chropowatości, co może wpływać negatywnie na funkcjonalność i trwałość elementów wykonanych w procesie toczenia. Wybór niewłaściwego posuwu często wynika z braku zrozumienia zależności między parametrami obróbczy a pożądanym efektem końcowym, co jest częstym błędem w praktyce inżynierskiej. Aby efektywnie dobierać parametry skrawania, istotne jest zrozumienie podstawowych zasad obróbczych oraz analizy wymagań dotyczących jakości powierzchni. Znajomość norm oraz wytycznych branżowych, takich jak ISO 1302, jest kluczowa dla osiągnięcia pożądanych rezultatów w toczeniu i innych procesach skrawania.

Pytanie 26

Nacięcie gwintu w części przedstawionej na rysunku poprzedzają (w kolejności technologicznej) następujące zabiegi:

A. toczenie poprzeczne, toczenie wzdłużne, toczenie sfazowań, toczenie rowka.

B. nawiercanie, toczenie wzdłużne, toczenie poprzeczne, toczenie sfazowań.

C. nawiercanie, pogłębianie, toczenie rowka, toczenie sfazowań.

D. toczenie wzdłużne, toczenie poprzeczne, toczenie rowka, nawiercanie.

W analizowanych odpowiedziach błędnie przedstawione sekwencje obróbcze mogą prowadzić do poważnych problemów w procesie nacięcia gwintu. Na przykład, jeśli toczenie wzdłużne byłoby pierwszym krokiem, detale nie byłyby odpowiednio uformowane do dalszej obróbki, co może skutkować niedokładnościami w wymiarach. Podobnie toczenie rowka przed toczeniem sfazowań nie tylko narusza kolejność technologicznych operacji, ale również może prowadzić do uszkodzenia krawędzi narzędzia, co z kolei obniża jakość nacięcia gwintu. W toczeniu wzdłużnym kluczowe jest, aby mieć odpowiednie parametry prędkości i posuwu, które są dostosowane do materiału obrabianego; błędna kolejność tych zabiegów może prowadzić do nadmiernego zużycia narzędzi oraz zniekształceń detali. Często zdarza się również, że nieuważne podejście do tych operacji skutkuje niezgodnościami z normami jakości, co w konsekwencji może prowadzić do odrzucenia detali na etapie kontroli jakości. Zrozumienie i prawidłowe zastosowanie kolejności obróbczej jest kluczowe dla efektywności procesu produkcyjnego oraz uzyskania detali o wysokiej precyzji i zadowalającej jakości.

Pytanie 27

Która z wymienionych funkcji pomocniczych "M" oznacza zakończenie programu z powrotem do jego początku?

A. M04

B. M17

C. M30

D. M33

Odpowiedź M30 jest prawidłowa, ponieważ pełni funkcję, która kończy program z opcją skoku na początek, co jest kluczowe w kontekście programowania w języku G-code. Funkcja ta jest szeroko stosowana w automatyzacji procesów CNC, gdzie po zakończeniu zadania maszyna może wrócić do punktu początkowego, co zapewnia efektywność i oszczędność czasu. W praktyce, programiści CNC często używają M30 na końcu programu, aby przygotować maszynę do wykonania kolejnego cyklu produkcyjnego bez konieczności ręcznej interwencji. Zgodnie z najlepszymi praktykami branżowymi, stosowanie funkcji M30 pozwala na zwiększenie bezpieczeństwa i precyzji operacji, eliminując potencjalne błędy ludzkie podczas zmiany ustawień. Dodatkowo, M30 wspiera organizację kodu, czyniąc go bardziej przejrzystym i zrozumiałym dla operatorów maszyn, co jest istotne w kontekście współczesnych procesów produkcyjnych.

Pytanie 28

W którym elemencie programu sterującego znajduje się informacja dotycząca przesunięcia punktu zerowego?

A. N05 G90 G54

B. N05 G96 S120

C. N05 G01 X100 F0.10

D. N05 G02 X30 Z-5 I5 K0

Wybór odpowiedzi N05 G96 S120 jest błędny, ponieważ ogranicza się jedynie do specyfikacji prędkości obrotowej narzędzia skrawającego. Komenda G96 ustawia prędkość skrawania w trybie stałej prędkości, co jest istotne w kontekście optymalizacji procesu obróbczy, ale nie definiuje przesunięcia punktu zerowego. Analogicznie, N05 G02 X30 Z-5 I5 K0 to polecenie związane z ruchem narzędzia w okręg, które również nie ma związku z przesunięciem punktu zerowego. Komenda G02 oznacza ruch wokół punktu, co może być użyteczne w kontekście obróbki kształtów, ale nie dostarcza informacji o lokalizacji narzędzia w odniesieniu do współrzędnych roboczych. Z kolei odpowiedź N05 G01 X100 F0.10 dotyczy liniowego ruchu narzędzia z określoną prędkością posuwu, co również nie wskazuje na lokalizację punktu zerowego. Typowym błędem w interpretacji tych komend jest nadmierne skupienie na aspekcie ruchu narzędzia, a nie na wstępnym określeniu systemu współrzędnych. W rzeczywistości, przed rozpoczęciem jakiejkolwiek obróbki, kluczowe jest ustalenie punktu zerowego, aby zapewnić precyzyjne i efektywne działanie maszyny. Zrozumienie roli komendy G90 w kontekście systemu współrzędnych jest niezbędne dla prawidłowego programowania CNC.

Pytanie 29

Lista wszystkich działań koniecznych do realizacji elementu klasy tuleja można znaleźć w

A. DTR obrabiarki

B. karcie uzbrojenia obrabiarki

C. instrukcji obsługi

D. karcie technologicznej

Karta technologiczna jest dokumentem zawierającym szczegółowe informacje o procesie wytwarzania danej części, w tym operacje technologiczne, parametry obróbcze oraz wymagania dotyczące narzędzi i maszyn. W przypadku tulei, karta technologiczna dostarcza niezbędnych danych, które umożliwiają prawidłowe zaplanowanie i wykonanie operacji obróbczych. Na przykład, jeśli produkowana jest tuleja o określonych wymiarach, karta technologiczna będzie zawierała informacje o technologii obróbczej, takich jak tokarka czy frezarka, oraz szczegółowe instrukcje dotyczące posuwów, prędkości skrawania i kolejności obróbczej. Dobrze sporządzona karta technologiczna zwiększa efektywność produkcji i pozwala na minimalizację błędów, co jest zgodne z najlepszymi praktykami w zakresie zarządzania procesami produkcyjnymi i standardami jakości ISO 9001. Tylko na podstawie precyzyjnych danych zawartych w karcie technologicznej można dostarczyć produkt o wysokiej jakości, spełniający wymagania klienta.

Pytanie 30

Korzystając ze wzoru, oblicz posuw na obrót $ f_n $ podczas wiercenia przy następujących danych: $ v_f = 50 \, \text{mm/min} $, $ n = 1000 \, \text{obr/min} $

Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

A. $ 0{,}2 \, \text{mm/obr} $

B. $ 0{,}1 \, \text{mm/obr} $

C. $ 0{,}05 \, \text{mm/obr} $

D. $ 0{,}3 \, \text{mm/obr} $

Wiele błędnych odpowiedzi może wynikać z nieprawidłowego rozumienia podstawowych zasad obliczania posuwu na obrót. Warto zaznaczyć, że posuw, jako miara przesunięcia narzędzia w czasie, jest silnie uzależniony od prędkości obrotowej oraz prędkości posuwu. Odpowiedzi takie jak 0,1 mm/obr mogą sugerować, że przy wyższej prędkości obrotowej użyto zbyt dużego posuwu, co może prowadzić do uszkodzenia narzędzia ze względu na przegrzanie. Z kolei odpowiedzi 0,2 mm/obr i 0,3 mm/obr są jeszcze bardziej nieadekwatne, ponieważ ich wartości sugerują nadmierne obciążenie narzędzia, co w praktyce prowadziłoby do jego szybkiego zużycia oraz pogorszenia jakości obrabianego otworu. Typowe błędy myślowe w tym kontekście to brak zrozumienia zależności między prędkościami a parametrami obróbczych, a także nieuwzględnienie specyfiki materiału, który jest obrabiany. Dlatego ważne jest, aby przy obliczeniach kierować się rzetelnymi danymi oraz praktykami, które uwzględniają różne czynniki, jak materiał narzędzia, jego geometrię oraz właściwości obrabianego materiału, co może prowadzić do bardziej efektywnych i bezpiecznych procesów produkcyjnych.

Pytanie 31

Którą obrabiarkę skrawającą charakteryzują dane przedstawione w tabeli?

Dane charakterystyczne
Zakres obróbki
Wznios osi wrzeciona nad prowadnicami łoża		mm	260
Maksymalna średnica obróbki z uchwytem			390
Maksymalna długość obróbki w kłach			500
Wrzeciono
Końcówka wrzeciona-kołnierzowa		mm	∅220
Prześwit wrzeciona		mm	75
Zakres prędkości obrotowych		obr/min	50÷4000
Posuwy
Maksymalny przesuw suportu	w osi X	mm	250
Maksymalny przesuw suportu	w osi Z	mm	1100
Maksymalna prędkość ruchów szybkich	w osi X	m/min	15
Maksymalna prędkość ruchów szybkich	w osi Z	m/min	15
Inne dane
Liczba narzędzi w głowicy		szt.	8

A. Szlifierkę do płaszczyzn.

B. Wiertarkę stołową.

C. Frezarkę narzędziową.

D. Tokarkę CNC.

Tokarka CNC to zaawansowana obrabiarka, która jest zdolna do wykonywania skomplikowanych operacji obróbczych z dużą precyzją. W opisanym przypadku, dane w tabeli potwierdzają, że mamy do czynienia z tokarką, ponieważ parametr średnicy wrzeciona Φ220 mm jest charakterystyczny dla tego typu maszyn. Dodatkowo, zakres prędkości obrotowych od 50 do 4000 obr/min wskazuje na możliwość pracy z różnymi materiałami i technikami obróbczych, co jest kluczowe w produkcji elementów o zróżnicowanej geometrii. Warto zaznaczyć, że tokarki CNC wykorzystuje się w przemyśle do produkcji detali o wysokiej dokładności, co jest niezbędne w branżach takich jak motoryzacja czy lotnictwo. Standardy branżowe, takie jak ISO 9001, wymagają użycia maszyn CNC, co podkreśla ich znaczenie w nowoczesnej produkcji. Istotne jest również, że tokarka CNC pozwala na automatyzację procesów, co z kolei zwiększa efektywność produkcji oraz redukuje błędy ludzkie.

Pytanie 32

Przedstawiony na zdjęciu obraz cyklu stałego obrabiarki CNC dotyczy

A. gwintowania za pomocą gwintownika.

B. frezowania czopu wielobocznego.

C. wiercenia modelowego otworów.

D. frezowania kieszeni okrągłej.

Istnieje kilka kluczowych powodów, dla których pozostałe odpowiedzi są nieprawidłowe. Frezowanie kieszeni okrągłej, jako jedna z metod obróbczych, polega na usuwaniu materiału w formie wnęki, co nie jest przedstawione w obrazie ilustrującym cykl stały. Technika ta wymaga zastosowania narzędzi frezarskich o konkretnych kształtach, co jest sprzeczne z obecnością wiertła na przedstawionym obrazie. Z kolei gwintowanie za pomocą gwintownika to proces, który wymaga zastosowania specyficznych narzędzi do tworzenia gwintów wewnętrznych, co również nie znajduje odzwierciedlenia w pokazanym cyklu. Natomiast frezowanie czopu wielobocznego to zaawansowana technika obróbcza, której celem jest nadanie elementom geometrycznym wielobocznych kształtów, co również nie ma zastosowania w kontekście zobrazowanego procesu. Zrozumienie tych różnic i charakterystyki poszczególnych operacji jest kluczowe dla prawidłowego korzystania z obrabiarek CNC oraz przeprowadzania skutecznych procesów obróbczych. Wiele osób myli te operacje z powodu podobieństw w wykorzystywanych narzędziach, jednak każda z nich ma swoje unikalne cechy i zastosowania, które są ważne do opanowania w dziedzinie technologii obróbczej.

Pytanie 33

Gdzie można znaleźć informację o wartości ciśnienia roboczego, przy którym działa tokarka CNC z hydraulicznym systemem do mocowania obrabianego przedmiotu?

A. paszporcie wyrobu

B. karcie kalkulacyjnej

C. instrukcji bhp obrabiarki

D. DTR obrabiarki

DTR (Dokumentacja Techniczna Ruchu) obrabiarki zawiera szczegółowe informacje dotyczące parametrów technicznych oraz warunków eksploatacji maszyny. W kontekście tokarki CNC z hydraulicznym układem do mocowania przedmiotu obrabianego, DTR określa nie tylko ciśnienie robocze, ale również inne kluczowe parametry, takie jak zakres prędkości obrotowej, moment obrotowy, a także specyfikacje dotyczące narzędzi i materiałów. Przykładowo, jeżeli ciśnienie robocze jest niewłaściwie ustawione, może to prowadzić do nieprawidłowego mocowania detalu, co z kolei zwiększa ryzyko uszkodzenia zarówno przedmiotu obrabianego, jak i samej obrabiarki. Dlatego znajomość wartości ciśnienia roboczego i umiejętność ich zastosowania zgodnie z DTR są kluczowe dla zapewnienia bezpieczeństwa pracy oraz wysokiej jakości produkcji. Ponadto, zgodnie z najlepszymi praktykami w branży, regularne przeglądanie i aktualizowanie DTR jest niezbędne dla utrzymania sprawności technicznej i bezpieczeństwa operacji.

Pytanie 34

Płyta traserska nie powinna być używana do

A. sprawdzania płaskości powierzchni przy wykorzystaniu tuszu

B. pomiarów w roli płaszczyzny odniesienia

C. trasowania w trzech wymiarach

D. prostowania prętów o prostokątnym przekroju

Płyta traserska jest narzędziem wykorzystywanym głównie do trasowania, pomiarów oraz sprawdzania płaskości. Jej zastosowanie jako płaszczyzna odniesienia w pomiarach to jedna z kluczowych funkcji, które zapewniają precyzję w różnych procesach technologicznych. Płyta traserska umożliwia tworzenie dokładnych linii odniesienia w przestrzeni, co jest niezbędne w pracach budowlanych, mechanicznych oraz inżynieryjnych. Przykładem zastosowania płyty traserskiej może być proces montażu elementów konstrukcyjnych, gdzie konieczne jest zapewnienie, że wszystkie elementy są idealnie wypoziomowane i zgodne z projektem. W standardach branżowych, takich jak ISO 1101 dotyczący wymagań geometrycznych, użycie płyty traserskiej jako odniesienia jest uznawane za najlepszą praktykę, co podkreśla jej znaczenie w zapewnieniu jakości i precyzji produkcji.

Pytanie 35

Jakie narzędzie wykorzystuje się do oceny równości płaszczyzny?

A. poziomica

B. kątownik

C. kątomierz

D. liniał

Poziomica, kątomierz i kątownik są narzędziami, które mają swoje specyficzne zastosowania w pomiarach, jednak nie są one odpowiednie do bezpośredniego pomiaru płaskości powierzchni. Poziomica służy przede wszystkim do ustalania poziomu, czyli do określenia, czy powierzchnia jest w poziomie, a nie do sprawdzania jej płaskości. Użytkownicy często mylą te funkcje, co prowadzi do błędnych wniosków dotyczących jakości wykonania powierzchni. Kątomierz z kolei jest narzędziem do pomiaru kątów, co w żaden sposób nie odnosi się do oceny płaskości. Często użytkownicy mylą pomiar kątów z pomiarem płaskości, co jest błędne. Kątownik natomiast służy do sprawdzania kątów prostych, a nie do oceny, czy powierzchnia jest płaska. W praktyce, błędne użycie tych narzędzi może prowadzić do poważnych problemów konstrukcyjnych, takich jak krzywe ściany czy niestabilne obiekty. Kluczowe jest, aby użytkownicy zdawali sobie sprawę z różnicy między tymi narzędziami i ich funkcjami, aby efektywnie realizować projekty budowlane czy stolarskie, przestrzegając również odpowiednich norm jakościowych.

Pytanie 36

Jaki rodzaj obróbki skrawaniem przedstawiono na rysunku?

A. Frezowanie otworu prostokątnego.

B. Frezowanie rowka wpustowego.

C. Szlifowanie wałka.

D. Dłutowani e rowka teowego.

Frezowanie rowka wpustowego to proces obróbczy, w którym narzędzie skrawające, najczęściej frez, usuwają materiał w celu stworzenia rowka o określonym kształcie i wymiarach. Na rysunku widoczna jest charakterystyczna geometria narzędzia oraz schemat pracy, który potwierdza, że jest to frezowanie rowka wpustowego. W praktyce, takie rowki są często stosowane w elementach montażowych, aby zapewnić odpowiednie dopasowanie i stabilność połączeń. Dobrym przykładem zastosowania frezowania rowków wpustowych są wały napędowe, w których stosuje się tego typu rowki do osadzenia pierścieni sprężynowych. Aby uzyskać wysoką jakość wykonania, należy stosować odpowiednie parametry obróbcze oraz dobierać narzędzia skrawające zgodnie z materiałem obrabianym. Ważne jest również zachowanie odpowiednich prędkości skrawania i posuwu, co jest zgodne z zaleceniami norm branżowych dotyczących obróbki skrawaniem.

Pytanie 37

Ile wartości kompensacyjnych posiadają wiertła używane w obrabiarkach numerycznych?

A. Trzy.

B. Cztery.

C. Dwie.

D. Jedną.

Wiertła stosowane w obrabiarkach numerycznych (CNC) charakteryzują się jedną wartością korekcyjną, co oznacza, że system sterowania obrabiarki może stosować tylko jedną korekcję długości narzędzia dla danego wiertła. W praktyce oznacza to, że operator musi precyzyjnie ustawić długość narzędzia przed rozpoczęciem obróbki, aby zapewnić dokładność wymiarową. Wartość korekcyjna jest kluczowym aspektem w procesach CNC, ponieważ pozwala na eliminację błędów związanych z różnymi długościami narzędzi, co z kolei wpływa na jakość wykonania detali. W standardach ISO, które regulują kwestie obróbcze, zaleca się stosowanie jednej wartości korekcyjnej dla narzędzi, aby uprościć zarządzanie procesem obróbczy. Przykładem zastosowania tego podejścia jest programowanie obróbki detali w materiale stalowym, gdzie precyzyjne ustawienie długości wiertła ma bezpośredni wpływ na tolerancje wymiarowe.

Pytanie 38

Jak określa się punkt ustalony przez programistę, względem którego definiowane są współrzędne w programie obróbczo-technologicznym?

A. Zerowy przedmiotu obrabianego

B. Wyjściowy obrabiarki (punkt referencyjny)

C. Zerowy obrabiarki

D. Wymiany narzędzia

Prawidłowa odpowiedź to "Zerowy przedmiotu obrabianego", ponieważ punkt ten stanowi kluczowy element w procesie obróbki CNC. Jest to punkt odniesienia, względem którego programista definiuje wszystkie niezbędne współrzędne dla narzędzi skrawających. Ustalenie zerowego punktu przedmiotu obrabianego jest niezbędne do zapewnienia precyzyjnych pomiarów i dokładności podczas obróbki. Na przykład, jeśli przedmiot obrabiany jest ustawiony w maszynie z określonym punktem zerowym, operator może wprowadzić odpowiednie dane do programu, aby narzędzie skrawające mogło precyzyjnie nawigować w przestrzeni obróbczej. W praktyce, gdy korzysta się z systemów CAM, zerowy punkt przedmiotu obrabianego jest często definiowany na podstawie geometrii obrabianego elementu, co pozwala na uniknięcie błędów i poprawne ułożenie narzędzi. Dobrą praktyką jest zawsze dokładne sprawdzenie i weryfikacja ustawień zerowego punktu przedmiotu, aby uniknąć kosztownych błędów w procesie produkcyjnym.

Pytanie 39

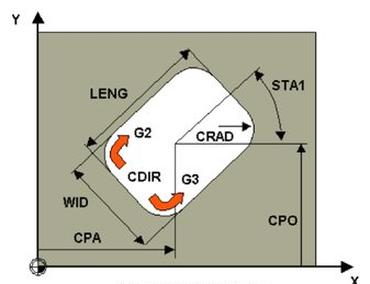

Który cykl stały frezowania przedstawiono na rysunku?

A. Rowków kołowych.

B. Otworów podłużnych na okręgu.

C. Kieszeni prostokątnej.

D. Gwintu wielokrotnego.

Kieszeń prostokątna to jeden z najczęściej stosowanych cykli frezowania w obróbce materiałów, szczególnie w przemyśle maszynowym. Proces ten polega na usuwaniu materiału wewnątrz określonego konturu, co jest szczególnie ważne w produkcji komponentów, które muszą spełniać rygorystyczne normy wymiarowe i estetyczne. W przypadku frezowania kieszeni prostokątnej, narzędzie skrawające porusza się wzdłuż ścianek kieszeni, co pozwala na uzyskanie precyzyjnych kształtów z zaokrąglonymi narożnikami, jak to jest przedstawione na rysunku. Technika ta jest zgodna z najlepszymi praktykami branżowymi, które zalecają optymalizację ścieżek narzędzi w celu minimalizacji czasu obróbki oraz zwiększenia efektywności. Przykładem zastosowania frezowania kieszeni prostokątnej jest produkcja elementów konstrukcyjnych w przemyśle motoryzacyjnym, gdzie precyzyjna obróbka materiałów jest kluczowa dla zapewnienia bezpieczeństwa i wydajności pojazdów.

Pytanie 40

Przed przeprowadzeniem operacji przeciągania, otwór wstępny w odlewie powinien być

A. wytaczany lub wiercony i zgrubnie rozwiercany

B. pogłębiany i polerowany

C. poddany obróbce chemicznej

D. szlifowany zgrubnie oraz wykończany oscylacyjnie

Odpowiedź wskazująca na wytoczenie lub powiercenie i rozwiercenie zgrubne otworu wstępnego przed operacją przeciągania jest prawidłowa ze względu na istotne aspekty technologiczne związane z obróbką metalu. Proces ten ma na celu zapewnienie odpowiedniej geometrii i tolerancji wymiarowej, co jest kluczowe dla późniejszego etapu przeciągania. Wytaczanie i wiercenie zgrubne pozwala na usunięcie większej ilości materiału, co jest efektywniejsze i mniej czasochłonne niż inne metody. Dodatkowo, precyzyjne przygotowanie otworu wstępnego minimalizuje ryzyko uszkodzenia narzędzi oraz poprawia jakość końcowego produktu. W praktyce, dobrze przygotowany otwór wstępny, który został wytoczony lub wywiercony, zwiększa efektywność procesu przeciągania, co jest zgodne z normami ISO 2768 dotyczącymi tolerancji wymiarowych. To podejście jest zgodne z najlepszymi praktykami w branży, co potwierdzają liczne badania i standardy technologiczne.

Rozpocznij nowy egzamin

Powrót do strony głównej
