Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 8 czerwca 2026 17:49
Data zakończenia: 8 czerwca 2026 18:05

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Oblicz prędkość obrotową wrzeciona (n) tokarki przy toczeniu wałka o średnicy d = 100 mm, mając na uwadze, że prędkość skrawania wynosi v_c = 157 m/min. Wykorzystaj wzór: v_c = πdn/1000.

A. 500 obr./min

B. 250 obr./min

C. 1500 obr./min

D. 50 obr./min

Właściwe zrozumienie obliczeń związanych z obrotami wrzeciona tokarki jest kluczowe dla prawidłowego procesu obróbczej. W przypadku błędnych odpowiedzi, takich jak 50 obr./min, 250 obr./min czy 1500 obr./min, pojawiają się typowe błędy myślowe. Odpowiedź 50 obr./min sugeruje znaczne zaniżenie prędkości skrawania, co może prowadzić do nieefektywnej produkcji oraz niskiej jakości obrabianych elementów. Z kolei 250 obr./min, mimo że jest bliższe poprawnej odpowiedzi, wciąż nie uwzględnia odpowiedniej relacji między prędkością skrawania a obrotami wrzeciona, co skutkuje nieoptymalnym procesem obróbczy. Natomiast odpowiedź 1500 obr./min znacząco przekracza realne wartości, co może prowadzić do uszkodzenia narzędzi skrawających oraz obróbki nadmiernie wydajnej, co w rzeczywistości nie jest praktycznie wykonalne w standardowych warunkach obróbczych. W obliczeniach związanych z obrotami wrzeciona należy zwrócić uwagę na jednostki miary oraz konwersje, aby uniknąć takich pomyłek. Zrozumienie istoty prędkości skrawania oraz jej wpływu na proces obróbczy jest kluczowe dla specjalistów zajmujących się inżynierią produkcji oraz technologii mechanicznej.

Pytanie 2

Który fragment programu sterującego odnosi się do gwintowania o stałym skoku wynoszącym 2 mm?

A. G03 X4 Z2 U3

B. G34 Z12 K2 F0.05

C. G33 Z4 K2

D. G35 Z12 K2 F0.05

Odpowiedź G33 Z4 K2 jest rzeczywiście trafna. Ta komenda w G-code jest używana do gwintowania o stałym skoku. Wartość K2, czyli 2 mm, mówi nam, jak głęboko ma być gwint. W praktyce G33 jest dość ważne, bo pozwala na tworzenie gwintów o precyzyjnych parametrach, co ma ogromne znaczenie w obróbce skrawaniem. Kiedy używasz G33 z odpowiednimi wartościami Z i K, to możesz mieć pewność, że gwint będzie zrobiony tak, jak trzeba. Przykład? Produkcja części maszyn, gdzie musisz mieć pewność, że gwinty pasują do siebie i są mocne. Jeśli zgodne są z normami ISO, to elementy będą miały odpowiednie właściwości mechaniczne. Moim zdaniem, umiejętność programowania takich komend to podstawa w pracy z maszynami CNC, żeby wszystko działało efektywnie i było dobrej jakości.

Pytanie 3

Który przyrząd zastosowano do pomiaru równoległości poprzecznego przesuwu stołu do wrzeciona. Skorzystaj z przedstawionego fragmentu dokumentacji technicznej.

A. Czujnik zegarowy.

B. Kątownik ze stopką.

C. Poziomicę.

D. Liniał.

Czujnik zegarowy to naprawdę ważne narzędzie do pomiaru równoległości poprzecznego przesuwu stołu do wrzeciona. Wiesz, w precyzyjnej obróbce skrawaniem to naprawdę kluczowe. Dzięki temu, że ma tarczę i wskazówkę, możemy dostrzegać nawet najdrobniejsze różnice w ustawieniu, co jest super istotne, żeby jakość produkcji była na najwyższym poziomie. Osobiście myślę, że czujniki zegarowe są genialne do kalibracji maszyn CNC, bo precyzyjne ustawienia stołu to podstawa, żeby otrzymać dokładne wymiary obrabianych elementów. W branży obróbczej, zgodnie z normami ISO 9001, powinno się regularnie sprawdzać sprzęt, a czujniki zegarowe są idealne do pomiarów i upewnienia się, że wszystko jest w normie. Z mojego doświadczenia, dostosowując maszyny na podstawie wyników z czujnika, można znacznie poprawić wydajność produkcji i zredukować odpady, a to zgodne z dobrymi praktykami w zarządzaniu jakością.

Pytanie 4

Podczas gwintowania na tokarce CNC w trybie automatycznym za pomocą funkcji G33, operator przestawił pokrętło posuwu na wartość 70%. Spowoduje to zmianę skoku gwintu, np. K = 2 mm o wartość

A. S = 0 mm

B. S = 3 mm

C. S = 2 mm

D. S = 1 mm

Odpowiedź S = 0 mm jest prawidłowa, ponieważ funkcja G33 w kontekście programowania tokarek CNC jest używana do automatycznego gwintowania, gdzie skok gwintu jest z góry zdefiniowany w programie i nie ulega zmianie w wyniku modyfikacji prędkości posuwu. W tym przypadku, nawet jeśli operator ustawił pokrętło posuwu na 70%, skok gwintu pozostaje na poziomie 2 mm, co jest zgodne z parametrami określonymi w programie. Przykładowo, w praktyce, jeżeli operator wykonuje gwint M10x1,5, to skok gwintu wynosi 1,5 mm, niezależnie od tego, jak szybko narzędzie przesuwa się wzdłuż osi. Warto podkreślić, że w przypadku gwintowania, kluczową kwestią jest precyzyjne ustawienie parametrów, co zapewnia jakość gwintu i jego funkcjonalność w późniejszym zastosowaniu, zgodnie z normami ISO. Dlatego też, zmiana posuwu nie wpływa na skok gwintu, co jest zgodne z dobrymi praktykami w obróbce skrawaniem.

Pytanie 5

Jakiej maszyny używa się najczęściej do produkcji masowej gwintów zewnętrznych na prętach?

A. Tokarki uniwersalnej

B. Walcarki

C. Przeciągarki

D. Frezarki obwiedniowej

Walcarki są specjalistycznymi obrabiarkami zaprojektowanymi do formowania materiałów poprzez proces walcowania, co czyni je idealnym narzędziem do wytwarzania gwintów zewnętrznych na prętach w produkcji masowej. Dzięki swojej konstrukcji, walcarki umożliwiają jednoczesne kształtowanie i formowanie gwintów, co znacznie zwiększa wydajność procesu produkcji. W praktyce, walcarki mogą być stosowane do produkcji dużych serii gwintów o wysokiej precyzji, co jest kluczowe w branżach takich jak motoryzacja czy budownictwo. Standaryzacja wymiarów gwintów, zgodna z normami ISO, jest możliwa dzięki powtarzalności i dokładności, jaką oferują walcarki. Dodatkowo, proces walcowania jest bardziej energooszczędny w porównaniu do innych metod obróbczych, co jest istotnym czynnikiem w kontekście zrównoważonego rozwoju produkcji.

Pytanie 6

Oznaczony na rysunku kąt płytki wieloostrzowej α_n, to kąt

A. przyłożenia.

B. ostrza.

C. natarcia.

D. skrawania.

Kąt przyłożenia to kluczowy parametr w procesie skrawania, który wpływa na efektywność obróbki, jakość powierzchni oraz trwałość narzędzia. Oznaczony na rysunku kąt α<sub>n</sub> między kierunkiem ruchu narzędzia a powierzchnią obrabianą, to właśnie kąt przyłożenia. Jego odpowiednia wartość jest istotna, ponieważ zbyt mały kąt może prowadzić do nadmiernego zużycia narzędzia, a zbyt duży może zwiększać opór podczas skrawania, co wpłynie na moc i wydajność. W praktyce, ustawienie kąta przyłożenia powinno być dostosowane do rodzaju materiału obrabianego oraz technologii skrawania. Na przykład, w obróbce stali narzędziowej często stosuje się kąty przyłożenia w zakresie 5°-15°, co zapewnia optymalne warunki skrawania. Zrozumienie i kontrolowanie kąta przyłożenia jest zgodne z najlepszymi praktykami w inżynierii mechanicznej i obróbczej, co przyczynia się do efektywności procesów produkcyjnych.

Pytanie 7

Rysunek przedstawia operację toczenia stożka

A. za pomocą liniału.

B. przy przesuniętym koniku.

C. nożem kształtowym.

D. przy skręconym suporcie narzędziowym.

Rysunek przedstawia toczenie stożka, które jest realizowane za pomocą liniału. Ta technika jest kluczowa w precyzyjnej obróbce materiałów, ponieważ umożliwia uzyskanie dokładnych kształtów i wymiarów. W procesie toczenia stożków, liniał pełni rolę prowadnicy, co ma istotne znaczenie dla zachowania odpowiednich tolerancji wymiarowych. W praktyce, toczenie przy użyciu liniału pozwala na łatwe ustawienie narzędzia skrawającego oraz kontrolowanie głębokości skrawania, co jest niezbędne dla osiągnięcia oczekiwanej jakości powierzchni. W branży obróbczej, stosowanie liniału do toczenia stożków jest zgodne z najlepszymi praktykami inżynieryjnymi, a jego właściwe użycie może znacznie zwiększyć efektywność produkcji. Dodatkowo, znajomość technik toczenia i ich zastosowania w praktyce jest niezbędna dla każdego operatora maszyn CNC, co podkreśla znaczenie dokładności w tej dziedzinie.

Pytanie 8

Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu ^φ10 w stali stopowej? Skorzystaj z danych w tabeli.

Zalecane parametry skrawania przy wierceniu
Materiał przedmiotu obrabianego	Stal konstrukcyjna Stopy aluminium		Stal węglowa Stal stopowa
Średnica wiertła mm	Obroty min^-1	Posuw mm/obr	Obroty min^-1	Posuw mm/obr
2	5600	0,07	4800	0,07
4	2800	0,10	3200	0,10
6	1850	0,15	1600	0,15
8	1400	0,20	1200	0,20
10	1100	0,23	960	0,23
12	950	0,26	800	0,26

A. n = 800 obr/min, fn = 0,26 mm/obr

B. n = 1200 obr/min, fn = 0,20 mm/obr

C. n = 960 obr/min, fn = 0,23 mm/obr

D. n = 1850 obr/min, fn = 0,15 mm/obr

Wybór wartości n = 960 obr/min oraz fn = 0,23 mm/obr dla wiercenia otworu o średnicy 10 mm w stali stopowej jest zgodny z dobrymi praktykami w obróbce skrawaniem. Prędkość obrotowa 960 obr/min została określona na podstawie tabeli, która uwzględnia różne parametry skrawania dla różnych materiałów i narzędzi. Ustawienie tej prędkości umożliwia uzyskanie optymalnej wydajności skrawania oraz zapewnia odpowiednią jakość powierzchni otworu. Dodatkowo, posuw na poziomie 0,23 mm/obr jest idealnie dostosowany do tej prędkości, co minimalizuje ryzyko uszkodzenia wiertła oraz materiału obrabianego. W praktyce, takie parametry skrawania przyczyniają się do zmniejszenia zużycia narzędzi, poprawy efektywności pracy oraz zwiększenia precyzji wykonania otworu, co jest kluczowe w wielu zastosowaniach przemysłowych i produkcyjnych.

Pytanie 9

W trybie jakim realizowane są ruchy pomocnicze lub nastawcze w obrabiarkach CNC?

A. JOG

B. EDYCJA

C. REPOS

D. AUTO

Odpowiedź JOG jest jak najbardziej trafna, bo w tym trybie pracuje się na manualnym sterowaniu ruchem narzędzia i detalu. Operator w tym momencie ma pełną kontrolę nad maszyną, co jest mega przydatne przy takich rzeczach jak pozycjonowanie narzędzi przed obróbką czy podczas konserwacji. W praktyce można ręcznie przesuwać osie X, Y i Z, używając przycisków na panelu, co naprawdę ułatwia ustawianie i kalibrację. Jak się dobrze zna ten tryb, to jest to zgodne z najlepszymi praktykami w branży, gdzie operatorzy muszą często robić wstępne ustawienia przed ruszeniem z produkcją. No i umiejętność sprawnego korzystania z trybu JOG jest ważna dla bezpieczeństwa, bo kiedy coś idzie nie tak, można szybko zareagować.

Pytanie 10

Który z przedstawionych symboli graficznych jest oznaczeniem zabieraka stałego?

A. D.

B. A.

C. B.

D. C.

Symbol graficzny oznaczony literą A przedstawia zabierak stały, co jest kluczowym elementem w mechanice. Zabieraki stałe są używane w różnorodnych aplikacjach mechanicznych do przenoszenia ruchu obrotowego, dzięki czemu zapewniają niezawodne połączenie między współpracującymi elementami maszyn. Przykładem zastosowania zabieraka stałego jest mechanizm w przekładniach, gdzie umożliwia on transfer momentu obrotowego z wału napędowego do elementów odbiorczych bez ryzyka ich rozłączenia. W rysunkach technicznych i schematach mechanicznych, zabieraki stałe są powszechnie reprezentowane w taki sposób, aby były łatwe do zidentyfikowania dla inżynierów i techników. Dobór odpowiednich symboli graficznych jest istotny zgodnie z normami ISO oraz standardami branżowymi, które określają zasady oznaczania komponentów w dokumentacji technicznej. Znajomość takich symboli jest fundamentalna i pozwala na prawidłowe odczytywanie rysunków technicznych, co jest niezbędne w procesie projektowania i wytwarzania maszyn.

Pytanie 11

Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu

A. magnetycznego.

B. mimośrodowego.

C. kłowego.

D. szczękowego.

Symbol graficzny przedstawiony na rysunku wskazuje na uchwyt szczękowy, który jest kluczowym elementem w obróbce mechanicznej. Uchwyt szczękowy, często nazywany uchwytem wiórowym, jest używany w obrabiarkach, aby skutecznie mocować przedmioty obrabiane, zapewniając ich stabilność podczas skrawania. Charakterystyczny kształt 'V' odzwierciedla zasadę działania uchwytu, w której dwa ruchome szczęki zaciskają się wokół elementu, co pozwala na precyzyjne i bezpieczne mocowanie. Przykładem jego zastosowania jest chociażby toczenie, gdzie uchwyt szczękowy zapewnia, że obrabiany element nie przemieszcza się pod wpływem sił skrawających. W praktyce, dobór odpowiedniego uchwytu szczękowego jest istotny, aby zapewnić efektywność procesu produkcyjnego, minimalizując drgania, a tym samym poprawiając jakość obrabianych powierzchni. Warto również zauważyć, że zgodnie z normami ISO 3343, uchwyty szczękowe powinny być regularnie sprawdzane pod kątem zużycia, co ma kluczowe znaczenie dla bezpieczeństwa i wydajności pracy.

Pytanie 12

Oblicz zalecaną wartość posuwu minutowego podczas obróbki frezem dwuostrzowym O10 mm stopu aluminium dla prędkości obrotowej wrzeciona n = 2000 obr/min. Skorzystaj z tabeli oraz wzoru: \( f_t = f_z \cdot z \cdot n \) mm/min

Zalecane parametry skrawania dla frezów
Materiał	Wytrzymałość N/mm²	v_c m/min	Średnica freza mm
			2-3	4-5	6-10	12-16
			f_z mm/ostrze
Stop aluminium <10%Si	do 550	800	0,02	0,03	0,05	0,08

A. \( f_t = 400 \) mm/min

B. \( f_t = 20 \) mm/min

C. \( f_t = 200 \) mm/min

D. \( f_t = 100 \) mm/min

Poprawna odpowiedź to ft = 200 mm/min, co wynika z zastosowania odpowiednich wzorów oraz danych zawartych w tabeli. W obróbce skrawaniem, dobór właściwego posuwu minutowego jest kluczowy dla jakości oraz efektywności procesu. W tym przypadku posuw na ostrze (fz) dla freza dwuostrzowego o średnicy 10 mm wynosi 0,05 mm/ostrze. Liczba ostrzy (z) dla freza dwuostrzowego to 2, a prędkość obrotowa wrzeciona (n) wynosi 2000 obr/min. Zastosowanie wzoru ft = fz • z • n pozwala na obliczenie posuwu minutowego. Podstawiając wartości, otrzymujemy: ft = 0,05 mm/ostrze • 2 • 2000 obr/min = 200 mm/min. W praktyce, zastosowanie odpowiednich parametrów skrawania wpływa na trwałość narzędzi, jakość obrabianego elementu oraz wydajność procesu. Zgodnie z zaleceniami branżowymi, wartością posuwu minutowego dla frezów dwuostrzowych w obróbce aluminium jest często określana na podstawie doświadczeń i danych z tabel. Dobre praktyki w zakresie obróbki skrawaniem zalecają przeprowadzanie testów w celu optymalizacji parametrów skrawania, co może prowadzić do lepszej jakości powierzchni oraz zmniejszenia kosztów produkcji.

Pytanie 13

Przedstawiony symbol graficzny jest oznaczeniem punktu

A. referencyjnego obrabiarki.

B. zerowego materiału.

C. maszynowego układu współrzędnych.

D. wymiany narzędzia.

Wybór odpowiedzi o maszynowym układzie współrzędnych, wymianie narzędzi czy zerowym materiale nie zgadza się z tym, co ten symbol naprawdę oznacza. Punkty w układzie współrzędnych są ważne do określenia pozycji, ale nie wystarczą do wyznaczenia punktu bazowego dla obróbki. Wymiana narzędzia to zmiana narzędzi w maszynie i raczej nie ma to nic wspólnego z punktem referencyjnym, a także może wprowadzać w błąd, kiedy ustawiamy maszynę przed pracą. Zerowy materiał? No, w kontekście CNC nie ma to sensu, bo to nie jest żadna znana praktyka inżynieryjna. Operatorzy często mylą te pojęcia, co prowadzi do błędów w programowaniu i ustawieniu maszyn. Zrozumienie punktu referencyjnego jest super ważne dla precyzyjnej obróbki, bo niejasności mogą prowadzić do dużych strat materiałów i obniżenia efektywności w produkcji. W przemyśle trzeba trzymać się norm i praktyk, które dokładnie definiują te pojęcia, żeby uniknąć pomyłek i zapewnić dobrą jakość wykonania.

Pytanie 14

Którym przyrządem pomiarowym należy zmierzyć długość wałka pokazanego na rysunku?

A. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,05 mm

B. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,1 mm

C. Mikrometrem o zakresie pomiarowym 100-125 mm

D. Mikrometrem o zakresie pomiarowym 75-100 mm

Mikrometr o zakresie pomiarowym 100-125 mm jest najbardziej odpowiednim narzędziem do pomiaru długości wałka o wymiarze 100 mm z tolerancją +0,04 mm i +0,01 mm. Oznacza to, że rzeczywista długość wałka może wynosić od 100 mm do 100,04 mm, a mikrometr, który ma zakres do 125 mm, w pełni pokrywa ten wymiar, pozwalając na dokładne zmierzenie długości. Mikrometry zapewniają znacznie wyższą dokładność pomiaru w porównaniu do suwmiarki, co jest kluczowe w precyzyjnych zastosowaniach inżynieryjnych, gdzie nawet najmniejsze różnice mogą mieć duże znaczenie. Użycie mikrometru o odpowiednim zakresie pozwala również uniknąć sytuacji, w których pomiar mógłby być nieprzydatny z powodu ograniczeń skali. W praktyce, do pomiarów wysoko precyzyjnych elementów, takich jak wałki, śruby czy inne detale mechaniczne, mikrometry są standardem w laboratoriach metrologicznych oraz w produkcji, gdzie przestrzeganie odpowiednich tolerancji i norm jakości jest niezbędne. Dobry pomiar to klucz do sukcesu w procesie produkcyjnym w każdej branży.

Pytanie 15

Aby wykonać przetoczenie wnętrza szczęk miękkich (bez pisania programu), operator tokarki CNC powinien aktywować ją w trybie pracy

A. REFPOINT

B. REPOS

C. AUTOMATIC

D. JOG

Odpowiedź 'JOG' jest prawidłowa, ponieważ ten tryb pracy tokarki CNC służy do manualnego poruszania narzędziem w osiach X, Y i Z. Umożliwia to operatorowi precyzyjne ustawienie pozycji narzędzia przed rozpoczęciem obróbki. W kontekście przetaczania wewnętrznej powierzchni szczęk miękkich, operator może wykorzystać tryb JOG do dokładnego wymierzenia i ustawienia narzędzia w odpowiedniej odległości od obrabianego materiału. Przykładem zastosowania może być sytuacja, gdy operator musi skorygować pozycję narzędzia w odniesieniu do wcześniej ustalonego punktu zerowego. W trybie JOG można również łatwo przełączać się pomiędzy różnymi osiami, co jest kluczowe przy skomplikowanych operacjach obróbczych. Dobre praktyki branżowe zalecają korzystanie z tego trybu do wszelkich operacji wymagających precyzyjnych ustawień, co zwiększa efektywność pracy oraz minimalizuje ryzyko błędów podczas obróbki.

Pytanie 16

Który z przedstawionych symboli graficznych jest oznaczeniem punktu zerowego przedmiotu przerabianego?

A. D.

B. C.

C. A.

D. B.

Symbol oznaczający punkt zerowy przedmiotu przerabianego jest kluczowym elementem w rysunku technicznym, który ułatwia interpretację i zrozumienie schematów oraz projektów. Odpowiedź B przedstawia półokrągłe wycięcie po jednej stronie, co jest standardem stosowanym w wielu branżach inżynieryjnych, w tym w mechanice i elektronice. Punkty zerowe są niezbędne do określenia miejsca odniesienia dla wymiarów, co pozwala na dokładne i precyzyjne wykonanie elementów. Przykładem zastosowania tego symbolu może być projektowanie części maszyn, gdzie precyzyjne odniesienie do punktu zerowego jest konieczne do dalszej obróbki, montażu czy analizowania właściwości mechanicznych. Warto również zauważyć, że w rysunkach technicznych stosuje się różne normy, takie jak ISO i ANSI, które ujednolicają symbole i oznaczenia, co zwiększa przejrzystość i zrozumiałość dokumentacji technicznej.

Pytanie 17

Która z poniższych funkcji pomocniczych uruchomi podawanie chłodziwa?

A. M08

B. M09

C. M04

D. M05

Odpowiedź M08 jest poprawna, ponieważ to właśnie ta funkcja pomocnicza jest odpowiedzialna za włączenie podawania chłodziwa w trakcie obróbki skrawaniem. Chłodziwo odgrywa kluczową rolę w procesie obróbczo-technicznym, gdyż zmniejsza tarcie między narzędziem a obrabianą powierzchnią, co z kolei redukuje temperaturę oraz zużycie narzędzi. Przykładowo, w procesach takich jak frezowanie czy toczenie, zastosowanie chłodziwa może znacząco poprawić jakość obróbki i wydajność procesu. W branży stosuje się różne rodzaje chłodziw, w tym emulsje wodne oraz oleje, które są dobrane w zależności od rodzaju materiału obrabianego oraz specyfiki zastosowania. Standardy branżowe, takie jak ISO 3685, podkreślają znaczenie właściwego doboru chłodziwa, a także jego efektywnego stosowania w procesach produkcyjnych, co przyczynia się do optymalizacji kosztów i wydajności produkcji. Włączenie podawania chłodziwa w odpowiednich momentach jest kluczowe dla utrzymania ciągłości procesu oraz jakości uzyskiwanych wyrobów.

Pytanie 18

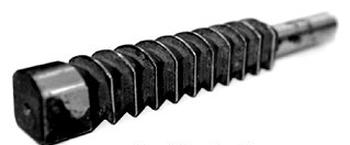

Którą obrabiarkę należy użyć w celu wykorzystania narzędzia przedstawionego na ilustracji?

A. Frezarkę.

B. Wiertarkę.

C. Tokarkę.

D. Przeciągarkę.

Wybór przeciągarki jako odpowiedzi na pytanie o narzędzie przedstawione na ilustracji jest prawidłowy, ponieważ przeciągacz jest specjalistycznym narzędziem zaprojektowanym do pracy w tej obrabiarce. Przeciągarka to maszyna, która umożliwia precyzyjne formowanie otworów, rowków i profili poprzez przeciąganie narzędzia przez obrabiany materiał. W przemyśle metalowym przeciągarki są często wykorzystywane do obróbki części maszyn, gdzie wymagana jest wysoka dokładność oraz gładkość powierzchni. Dzięki zastosowaniu przeciągacza, operator może uzyskać wymaganą geometrię detalu przy minimalnej ilości zadziorów oraz nierówności. Przeciągarki są zgodne z normami branżowymi, które określają standardy jakości obróbki, a ich zastosowanie jest powszechne w produkcji elementów precyzyjnych, takich jak wały, tuleje czy inne komponenty wymagające szczególnej obróbki. Znalezienie odpowiedniego narzędzia i obrabiarki jest kluczowe dla efektywności i jakości produkcji, dlatego właściwy wybór jest istotny.

Pytanie 19

Bezpośrednim wskaźnikiem zużycia ostrza narzędzia tokarskiego jest

A. niska jakość obrobionej powierzchni

B. głębokość utworzonego żłobka na powierzchni natarcia

C. nieodpowiednie warunki łamania oraz odprowadzania wiórów

D. pojawianie się zadziorów na obrabianej powierzchni

Złe warunki łamania i odprowadzania wiórów, powstawanie zadziorów na obrobionej powierzchni oraz niska jakość obrobionej powierzchni nie są bezpośrednimi wskaźnikami zużycia ostrza noża tokarskiego, lecz raczej skutkami niewłaściwej obróbki lub stanu narzędzi. Złe warunki łamania i odprowadzania wiórów mogą prowadzić do zwiększonego nagrzewania się narzędzia oraz jego przyspieszonego zużycia, jednak nie dostarczają jednoznacznych informacji o stanie samego ostrza. Powstawanie zadziorów na powierzchni obrabianej wskazuje na problemy z parametrami obróbczy, ale nie jest bezpośrednim wskaźnikiem zużycia narzędzia. Niska jakość obrobionej powierzchni, choć może sugerować, że ostrze nie działa prawidłowo, również nie dostarcza konkretnych danych o głębokości żłobka, co jest kluczowym wskaźnikiem. Typowe błędy myślowe, prowadzące do takich wniosków, obejmują mylenie objawów z przyczynami. W rzeczywistości, aby ocenić zużycie narzędzi, konieczne jest wyznaczenie konkretnych wskaźników, takich jak wspomniana głębokość żłobka, co pozwala na dokładniejszą analizę i podejmowanie świadomych decyzji dotyczących konserwacji narzędzi oraz poprawy procesów obróbczych.

Pytanie 20

Na podstawie danych z programu oraz wskazania pokrętła określ rzeczywistą wartość posuwu noża tokarskiego.

A. 0,30 mm/obr

B. 0,20 mm/obr

C. 0,15 mm/obr

D. 0,10 mm/obr

Wybór odpowiedzi innej niż 0,15 mm/obr wskazuje na niezrozumienie podstawowych zasad obliczania posuwu noża tokarskiego w kontekście danych programowych i wskazań pokrętła. Na przykład, odpowiedzi 0,20 mm/obr lub 0,30 mm/obr sugerują, że użytkownik mógł nie uwzględnić, że wartość posuwu z programu jest modyfikowana przez ustawienia pokrętła, które w tym przypadku wynosi 50%. Takie podejście prowadzi do przekonania, że wartości podane w programie są bezpośrednio stosowane, co jest nieprawidłowe w kontekście rzeczywistych operacji obróbczych. Ponadto, wybranie wartości 0,10 mm/obr może sugerować, że użytkownik nie zrozumiał, iż posuw powinien być obliczany na podstawie podanej w programie wartości, a następnie dostosowany w zależności od ustawień. W rzeczywistości, takie błędy mogą prowadzić do nieefektywnego procesu obróbczej, pozostawiając nieosiągnięty zamierzony efekt. W praktyce, stosowanie odpowiednich i precyzyjnych wartości posuwu jest kluczowe dla zachowania optymalnych parametrów obróbczych oraz jakości produkcji. Kluczowe jest zrozumienie, że posuw, jako kluczowy element procesu skrawania, powinien być zawsze dostosowywany do specyfikacji urządzenia oraz aktualnego stanu narzędzi. Właściwe zarządzanie tymi wartościami pozwala na maksymalne wykorzystanie możliwości obrabiarki oraz minimalizację ryzyka uszkodzenia narzędzi.

Pytanie 21

Ile wynosi wskazanie suwmiarki pokazanej na rysunku?

A. 20,10 mm

B. 16,10 mm

C. 1,10 mm

D. 16,05 mm

Odpowiedź 16,10 mm jest poprawna z kilku powodów. Suwmiarka jest narzędziem precyzyjnym, które składa się z głównej skali oraz noniusza. W omawianym przypadku wartość na głównej skali wynosi 16 mm, co jest pierwszym krokiem w odczycie. Następnie, na noniuszu, należy zidentyfikować, która z linii pokrywa się z linią główną skali. W tym przypadku linia odpowiadająca 0,10 mm pokrywa się z linią główną, co oznacza, że do 16 mm dodajemy 0,10 mm. To daje nam końcowy odczyt 16,10 mm. Odczytywanie suwmiarki jest kluczowe w wielu dziedzinach inżynierii i produkcji, gdzie precyzyjne pomiary są niezbędne do utrzymania jakości i zgodności z normami. Przykładowo, w obróbce mechanicznej, niewłaściwe odczyty mogą prowadzić do błędnych wymiarów, co wpływa na funkcjonalność elementów maszyn. Dlatego znajomość technik pomiarowych, takich jak poprawne korzystanie z suwmiarki, jest niezbędna dla każdego inżyniera.

Pytanie 22

Którym przyciskiem pulpitu sterowniczego można uruchomić automatyczny tryb pracy?

A. A.

B. C.

C. B.

D. D.

Przycisk oznaczony literą C to mega ważny element w naszym pulpicie. Dzięki niemu możemy włączyć automatyczny tryb, co jest super istotne, bo zmniejsza to potrzebę ingerencji człowieka. A to z kolei zwiększa efektywność i poprawia bezpieczeństwo pracy. Przyciski, jak ten C, projektuje się z myślą o międzynarodowych standardach ISO, co czyni je naprawdę łatwymi do ogarnięcia. W praktyce, gdy maszyna musi przejść w automatyczny tryb, operatorzy powinni sięgać po ten przycisk, żeby aktywować wcześniej zaprogramowane sekwencje. Takie działanie sprawia, że produkcja idzie szybciej, a przy tym ogranicza ryzyko błędów, które mogą się zdarzyć podczas ręcznego sterowania. Dlatego znajomość tego przycisku C jest kluczowa w zarządzaniu systemami automatyki w przemyśle.

Pytanie 23

Przy obróbce z wykorzystaniem wysokiej prędkości narzędzi (High Speed Cutting) zaleca się ustawienie

A. niedużego posuwu narzędzia oraz małej grubości skrawanej warstwy

B. sporego posuwu narzędzia oraz dużej grubości skrawanej warstwy

C. sporego posuwu narzędzia oraz małej grubości skrawanej warstwy

D. niedużego posuwu narzędzia oraz dużej grubości skrawanej warstwy

W przypadku obróbki z wysoką prędkością narzędzia (High Speed Cutting, HSC) kluczowe jest zastosowanie dużego posuwu narzędzia przy jednoczesnym zredukowaniu grubości warstwy skrawanej. Taki dobór parametrów pozwala na efektywne usuwanie materiału przy minimalnych stratach energii oraz optymalizacji procesów chłodzenia. Wysoki posuw skraca czas obróbczy, co jest niezbędne w zastosowaniach przemysłowych, gdzie czas produkcji jest krytyczny. Dodatkowo, mniejsza grubość skrawanej warstwy zmniejsza siły działające na narzędzia, co wydłuża ich żywotność oraz poprawia jakość powierzchni obrabianych elementów. Przykładem zastosowania tej technologii mogą być procesy obróbcze w przemyśle lotniczym lub motoryzacyjnym, gdzie precyzyjne i szybkie operacje skrawania są niezbędne do osiągnięcia wysokiej jakości komponentów. Dobre praktyki wskazują na konieczność optymalizacji parametrów obróbczych w zależności od rodzaju materiału oraz specyfiki narzędzi, co pozwala osiągnąć maksymalną efektywność produkcji.

Pytanie 24

Wyświetlenie komunikatu OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1) (przykład na ekranie) dotyczy

A. zadziałania wyłącznika krańcowego.

B. ograniczenia ruchu wrzeciona.

C. ustawiania ruchu narzędzia.

D. ograniczenia programowego ruchu.

Wybierając odpowiedź inną niż "zadziałania wyłącznika krańcowego", można napotkać kilka istotnych nieporozumień dotyczących funkcji sprzętu oraz interpretacji komunikatów. Odpowiedź dotycząca "ograniczenia ruchu wrzeciona" odnosi się do kontrolowania prędkości lub zakresu ruchu narzędzia, co jest zbyt ogólnym pojęciem i nie uwzględnia konkretnej sytuacji przedstawionej w komunikacie. Z kolei "ustawianie ruchu narzędzia" sugeruje, że chodzi o programowanie trajektorii ruchu, co również nie ma związku z aktywacją wyłącznika krańcowego. Odpowiedź o "ograniczeniu programowym ruchu" odnosi się do funkcji programowania, które zarządzają ruchem narzędzia na podstawie parametrów ustalonych w oprogramowaniu, ale również nie odnosi się do zastosowania wyłącznika krańcowego. Zrozumienie funkcji wyłącznika krańcowego jest kluczowe dla zapewnienia bezpieczeństwa w pracy z maszynami. Błędne interpretacje mogą prowadzić do pominięcia istotnych aspektów bezpieczeństwa, a to z kolei może skutkować poważnymi konsekwencjami w przypadku awarii maszyny. Warto zaznaczyć, że normy takie jak IEC 61508 kładą nacisk na zrozumienie ról zabezpieczeń, co podkreśla znaczenie prawidłowego identyfikowania funkcji i zastosowania poszczególnych elementów w systemie.

Pytanie 25

Wzrost twardości zewnętrznej warstwy materiału w trakcie obróbki skrawaniem określa się jako

A. deformację

B. zgniot

C. narost

D. umocnienienie

Umocnienie warstwy wierzchniej materiału obrabianego w procesie skrawania odnosi się do zjawiska, w którym twardość powierzchni obrabianego materiału zwiększa się w wyniku działania sił skrawających. Mechanizm ten związany jest z deformacją plastyczną, która zachodzi na poziomie mikroskalowym, prowadząc do zmiany struktury i właściwości mechanicznych materiału. Przykładem zastosowania umocnienia jest obróbka stali narzędziowej, gdzie odpowiedni dobór parametrów skrawania, takich jak prędkość, posuw i głębokość skrawania, może skutkować znacznym wzrostem twardości powierzchni, co przekłada się na lepszą odporność na zużycie. Dobre praktyki w branży wymagają monitorowania parametrów skrawania oraz stosowania odpowiednich narzędzi, co pozwala na optymalizację procesu oraz zwiększenie trwałości narzędzi skrawających. Warto również zauważyć, że umocnienie może być korzystne w produkcji elementów narażonych na duże obciążenia mechaniczne, gdzie wymagana jest wysoka twardość i odporność na ścieranie.

Pytanie 26

W warunkach obróbczych najlepiej chropowatość frezowanej powierzchni ocenić przy użyciu

A. profilometru optycznego

B. wzorców chropowatości

C. passametry

D. czujnika zegarowego

Wzorce chropowatości są kluczowymi narzędziami w pomiarach jakości powierzchni obrabianych. Zgodnie z normami ISO 4287 oraz ISO 1302, wzorce te umożliwiają precyzyjne określenie chropowatości, co jest niezwykle istotne w procesach produkcyjnych. Wzorce chropowatości są wykonane z materiałów o znanej i kontrolowanej chropowatości, co pozwala na porównanie ich z badanym elementem. Przykładem zastosowania wzorców chropowatości może być kontrola jakości elementów maszynowych, gdzie wymagana jest wysoka precyzja w zakresie chropowatości powierzchni, aby zapewnić odpowiednią współpracę pomiędzy częściami. W przypadku stosowania wzorców, operatorzy mogą jednoznacznie określić, czy dany produkt spełnia normy technologiczne. Dodatkowo, korzystanie z wzorców przyczynia się do zmniejszenia ryzyka błędów pomiarowych poprzez ustandaryzowanie procesu pomiarowego, co jest zgodne z najlepszymi praktykami w inżynierii produkcji.

Pytanie 27

Oblicz obroty wrzeciona (n) w tokarskiej maszynie podczas obróbki wałka o średnicy d = 100 mm, jeżeli prędkość skrawania wynosi v_c = 157 m/min. Posłuż się wzorem: v_c = ^{π · d · n}⁄₁₀₀₀

A. 50 obr/min

B. 1500 obr/min

C. 250 obr/min

D. 500 obr/min

Kiedy ludzie obliczają obroty wrzeciona tokarki, często popełniają błędy, które wynikają z niepoprawnego rozumienia tego, jak średnica wałka i prędkość skrawania wpływają na obroty. Jak widzisz, odpowiedzi takie jak 1500 obr/min czy 50 obr/min są często efektem złego przekształcenia wzoru albo niewłaściwego przeliczenia jednostek. Na przykład, 1500 obr/min mogłoby się wziąć z pomylenia metrów z milimetrami. Natomiast 50 obr/min to już za niska wartość, co sugeruje, że nie uwzględniono szybkości skrawania, co może zepsuć cały proces obróbczy. Dobór odpowiednich prędkości jest kluczowy, bo to wpływa na jakość cięcia i trwałość narzędzi. Dlatego warto zawsze sprawdzić dane i wzory, żeby unikać takich pomyłek, które mogą później komplikować pracę.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Narost powstaje w trakcie obróbki materiałów metalowych?

A. łamliwych i twardych

B. kruchych i twardych

C. miękkich i ciągliwych

D. bardzo twardych

Odpowiedź "miękkich i ciągliwych" jest prawidłowa, ponieważ narost powstaje w wyniku deformacji plastycznej materiałów, które posiadają odpowiednią zdolność do rozciągania i formowania bez pękania. Materiały miękkie i ciągliwe, takie jak niektóre stopy metali, pozwalają na efektywne wytwarzanie narostów podczas procesów obróbczych, takich jak toczenie, frezowanie czy gięcie. Narosty są rezultatem działania sił mechanicznych, które prowadzą do przemiany strukturalnej metalu, umożliwiając jego lepsze dopasowanie do wymaganych kształtów i wymiarów. W praktyce, inżynierowie i technolodzy często stosują materiały o wysokiej ciągliwości, aby zminimalizować ryzyko pęknięć i uszkodzeń podczas obróbki. Przykładem mogą być aluminium i miedź, które po obróbce plastycznej wykazują narosty, co jest zjawiskiem pożądanym w wielu zastosowaniach przemysłowych. Umiejętne zarządzanie procesem obróbczym oraz dobór odpowiednich materiałów zgodnych z normami ISO 9001 zapewniają jakość i trwałość wytworzonych elementów.

Pytanie 30

Który parametr koła zębatego można bezpośrednio zmierzyć za pomocą przedstawionego na ilustracji przyrządu pomiarowego?

A. Średnicę podziałową.

B. Szerokość rowka wpustowego.

C. Moduł zęba.

D. Grubość zęba.

Grubość zęba koła zębatego jest kluczowym parametrem, który można precyzyjnie zmierzyć za pomocą suwmiarki, co czyni ją podstawowym narzędziem w warsztatach mechanicznych. Suwmiarka pozwala na dokładne pomiary zewnętrzne, co jest szczególnie istotne w procesach kontroli jakości i produkcji zębatek. Dla praktyków ważne jest, aby grubość zęba była zgodna z wymaganiami norm, takimi jak ISO 6336 dotyczące obliczeń wytrzymałościowych zębatek. Odpowiednie wartości grubości wpływają na efektywność przekładni i ich trwałość w eksploatacji. Dodatkowo, w procesie projektowania przekładni musimy uwzględnić zarówno grubość zęba, jak i inne parametry, takie jak moduł zęba, aby zapewnić optymalne dopasowanie i minimalizować ryzyko awarii. W praktyce, pomiar grubości zęba powinien być regularnie przeprowadzany w ramach programów utrzymania ruchu, co pozwala na wczesne wykrywanie zużycia i planowanie ewentualnych napraw.

Pytanie 31

Mechanizmem tokarki przedstawionym na rysunku jest

A. tarcza tokarska modułowa.

B. imak jednopozycyjny wielonożowy.

C. imak wielopozycyjny.

D. uchwyt tokarski czteroszczękowy.

Analizując pozostałe odpowiedzi, można zauważyć, że tarcza tokarska modułowa, uchwyt tokarski czteroszczękowy oraz imak jednopozycyjny wielonożowy są elementami stosowanymi w obróbce skrawaniem, jednak ich funkcje i zastosowania znacząco różnią się od imaka wielopozycyjnego. Tarcza tokarska modułowa jest używana głównie do zamocowania detali w procesach toczenia, jednak nie ma zdolności do precyzyjnego ustawienia narzędzi skrawających w różnych pozycjach. Uchwyty czteroszczękowe, choć oferują większą stabilność, nie umożliwiają tak elastycznego dostosowania narzędzi jak imaki wielopozycyjne, co ogranicza ich zastosowanie w bardziej skomplikowanych operacjach obróbczych. Z kolei imak jednopozycyjny wielonożowy jest konstruowany z myślą o prostszych operacjach, gdzie nie zachodzi potrzeba zmiany pozycji narzędzi skrawających. Chociaż każdy z tych elementów ma swoje miejsce w obróbce skrawaniem, ich stosowanie w kontekście przedstawionym na rysunku byłoby niewłaściwe. Kluczowym błędem myślowym jest nieprawidłowe utożsamienie tych narzędzi z funkcjonalnością imaka wielopozycyjnego, co może prowadzić do nieefektywnych rozwiązań w procesie produkcyjnym i zwiększać koszty operacyjne. Dlatego ważne jest, aby przy wyborze narzędzi do obróbki skrawaniem kierować się ich specyfiką i przeznaczeniem, a nie tylko ogólnymi funkcjami, jakie mogą spełniać.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą

A. C.

B. A.

C. B.

D. D.

Odpowiedzi oznaczone literami B, C i D nie odpowiadają poprawnemu symbolowi graficznemu zabieraka czołowego, co może prowadzić do nieporozumień w interpretacji rysunków technicznych. W przypadku oznaczeń B oraz C, można zauważyć, że mogą one nawiązywać do innych elementów mechanicznych, takich jak zabieraki boczne lub elementy podporowe, które mają różne funkcje w obrębie systemu. Wybór niewłaściwego symbolu prowadzi do błędnej interpretacji dokumentacji, co może skutkować niewłaściwym wykonaniem lub montażem części, a w konsekwencji do awarii urządzeń. Warto zauważyć, że wiele osób ma tendencję do utożsamiania różnych symboli z ich funkcjami, co często wynika z braku znajomości standardów oraz dobrych praktyk w rysunku technicznym. Niedostateczna uwaga poświęcona kluczowym aspektom projektowania i oznaczania elementów może prowadzić do poważnych problemów w procesie inżynieryjnym. Aby uniknąć tych pułapek, konieczne jest systematyczne zapoznawanie się z normami i standardami, które regulują te kwestie. Świadomość różnic między symbolami oraz ich zastosowaniami jest niezbędna dla skutecznego projektowania i komunikacji w zespole inżynieryjnym.

Pytanie 34

Wartość pomiaru kąta wskazana w okularze mikroskopu warsztatowego wynosi

A. 20,28°

B. 28,20°

C. 28°20'

D. 20°28'

Podana odpowiedź 28°20' jest jak najbardziej właściwa, bo dokładnie odzwierciedla wartość kąta, którą widzimy w okularze mikroskopu warsztatowego. Pomiar tego kąta składa się z dwóch rzeczy: głównej skali, gdzie odczytujemy stopnie, oraz skali pomocniczej, czyli noniusza, który pokazuje minuty. W tym przypadku na głównej skali mamy 28°, a na pomocniczej 20 minut. Taki sposób prezentacji kątów jest na porządku dziennym w mikroskopii i umożliwia uzyskanie bardziej precyzyjnych wyników. Fajnie jest zwracać uwagę zarówno na stopnie, jak i na minuty, bo to jest zasada dobrej praktyki w pomiarach kątowych w naukach przyrodniczych. Zrozumienie, jak odczytywać kąty w mikroskopach, pomoże w lepszym analizowaniu wyników obserwacji, co jest naprawdę ważne w różnych dziedzinach, takich jak badania biologiczne czy inżynieria materiałowa.

Pytanie 35

W przypadku obróbki skrawaniem, w której przedmiot obrabiany porusza się obrotowo, a narzędzie wykonuje ruch posuwowy, mamy do czynienia z

A. frezowaniem

B. struganiem

C. toczeniem

D. szlifowaniem

No więc, toczenie to naprawdę ważny proces przy obróbce materiałów. To tak, że obrabiany przedmiot kręci się wokół swojej osi, a narzędzie skrawające przesuwa się wzdłuż niego. To jedna z tych podstawowych metod, które są używane w fabrykach do robienia różnych cylindrycznych części, jak wały czy tuleje. Toczenie pomaga osiągnąć super dokładność wymiarów i świetną jakość powierzchni, a to jest bardzo istotne w inżynierii. Na przykład, gdy produkuje się oś do samochodów, to nie tylko musi być mocna, ale i precyzyjnie wykonana. W inżynierii często korzysta się z tokarek CNC do toczenia, bo to przyspiesza całą produkcję i jest bardziej efektywne. Jak robisz toczenie, to ważne jest, żeby dobrze dobrać wszystkie parametry, jak prędkość skrawania czy głębokość skrawania, żeby wszystko działało jak najlepiej, a narzędzia się nie psuły za szybko.

Pytanie 36

Na jakiej obrabiarce można spotkać śrubę toczną?

A. Wiertarce stołowej

B. Przecinarce taśmowej

C. Frezarce z kontrolą numeryczną

D. Strugarce wzdłużnej z dwoma stojakami

Wybór odpowiedzi dotyczących strugarek wzdłużnych dwustojakowych, wiertarek stołowych i przecinarek taśmowych może prowadzić do wielu nieporozumień związanych z funkcjonalnością tych narzędzi. Strugarka wzdłużna, skonstruowana w celu usuwania nadmiaru materiału z powierzchni detalu, najczęściej korzysta z tradycyjnych mechanizmów przesuwających, takich jak wałki czy systemy zębate, które nie zapewniają takiej precyzji jak śruby toczne. Wiertarki stołowe, które służą głównie do wiercenia otworów, opierają się na silnikach elektrycznych i mechanicznym przesuwie wiertła, co również nie wymaga zastosowania śruby tocznej. Przecinarki taśmowe, używane do cięcia materiałów, również nie korzystają z tej technologii, skupiając się na ruchu taśmy tnącej. Użytkownicy często mylą te maszyny ze względu na ich różne funkcje obróbcze, co może prowadzić do błędnej interpretacji ich konstrukcji. Właściwe zrozumienie, w jaki sposób różne mechanizmy wpływają na produktywność i jakość obróbki, jest kluczowe w nauce obróbki skrawaniem. W związku z tym, ważne jest, aby dokładnie poznawać właściwości poszczególnych narzędzi i ich zastosowanie, aby uniknąć nieporozumień w przyszłości.

Pytanie 37

Które zależności parametrów skrawaniasą zgodne z wymaganiami obróbki wykańczającej? Skorzystajz objaśnień przedstawionych w tabeli.

v_c – prędkość skrawania
a_p – głębokość skrawania
f – posuw
↑ – duże
↓ – małe

A. vc↓, ap↑, f↓

B. vc↑, ap↓, f↓

C. vc↓, ap↑, f↑

D. vc↑, ap↓, f↑

Obróbka wykańczająca ma na celu uzyskanie powierzchni o wysokiej jakości, co jest kluczowe w wielu zastosowaniach przemysłowych, szczególnie w branży motoryzacyjnej i lotniczej. Wybór parametrów skrawania, takich jak wysoka prędkość skrawania (vc↑), niska głębokość skrawania (ap↓) oraz niski posuw (f↓) jest zgodny z najlepszymi praktykami w dziedzinie obróbki. Wysoka prędkość skrawania prowadzi do zmniejszenia czasu obróbki, a tym samym poprawy wydajności procesu, zapewniając jednocześnie większą dokładność wymiarową. Niska głębokość skrawania pozwala na zredukowanie obciążenia narzędzia i eliminuje ryzyko uszkodzeń materiału, co jest szczególnie istotne w obróbce materiałów o dużej twardości. Ponadto, mały posuw przyczynia się do minimalizacji chropowatości powierzchni, co jest niezbędne w procesach, gdzie końcowa jakość jest kluczowa. Przykładem zastosowania tych zasad może być obróbka końcowa elementów silników lotniczych, gdzie precyzyjna jakość powierzchni ma zasadnicze znaczenie dla bezpieczeństwa i wydajności.

Pytanie 38

Płytkę skrawającą do zamocowania w gnieździe oprawki noża tokarskiego przedstawia zdjęcie oznaczone literą

A. D.

B. A.

C. B.

D. C.

Prawidłowa odpowiedź to D, ponieważ zdjęcie przedstawia płytkę skrawającą, która idealnie pasuje do gniazda oprawki noża tokarskiego. Płytki skrawające mają różne kształty i rozmiary, a ich dobór jest kluczowy dla efektywności obróbki. W tym przypadku płytka oznaczona literą D charakteryzuje się właściwą geometrią oraz typem mocowania, co zapewnia stabilność i precyzję w procesie skrawania. W praktyce, odpowiedni dobór płytki skrawającej wpływa na jakość obrabianego materiału oraz trwałość narzędzia. Używając płytek, które są zgodne z wymaganiami producenta narzędzi, można zwiększyć wydajność produkcji oraz zredukować ilość odpadów. W branży obróbczej, zaleca się stosowanie płytek skrawających zgodnych z normami ISO oraz odpowiednich do materiału, który jest obrabiany. Na przykład, do stali węglowej najlepiej sprawdzą się płytki z węglika tungstenowego, które są odporne na wysokie temperatury i ścieranie.

Pytanie 39

W trakcie której obróbki element obrabiany pozostaje nieruchomy, a narzędzie porusza się w głąb bez obrotu?

A. Frezowanie

B. Toczenie

C. Szlifowanie

D. Przeciąganie

Przeciąganie to taka technika obróbcza, gdzie przedmiot jest unieruchomiony, a narzędzie po prostu działa w głąb, bez kręcenia się. W tym procesie narzędzie to prosty, sztywny element, który przesuwa się w kierunku osi przedmiotu, co pozwala stworzyć otwory lub kanały o naprawdę precyzyjnych kształtach. Jest to metoda często stosowana w produkcji, gdy potrzebujemy dużej dokładności wymiarowej i ładnego wykończenia. Na przykład, robi się tak otwory na osie w częściach maszyn albo wałki i rury długie. Przeciąganie docenia się w przemyśle, bo tutaj liczy się jakość, a standardy jak ISO 9001 mówią, że precyzja i powtarzalność są mega ważne. Dzięki tej technice możemy spełnić takie wymagania tolerancji, co jest kluczowe w produkcji części mechanicznych. Szczególnie w branży motoryzacyjnej i lotniczej, gdzie liczy się bezpieczeństwo i niezawodność, przeciąganie to istotny element całego procesu produkcyjnego.

Pytanie 40

Średnicę podziałową gwintu zewnętrznego można określić przy pomocy

A. mikrometru i trzech wałeczków

B. suwmiarki modułowej z precyzerem

C. mikrometru talerzykowego

D. średnicówki mikrometrycznej z przedłużaczem

Wybór mikrometru talerzykowego do pomiaru średnicy podziałowej gwintu zewnętrznego nie jest właściwy. Mikrometr talerzykowy jest narzędziem przeznaczonym do pomiaru grubości i średnic przedmiotów, lecz nie jest dostosowany do pomiarów gwintów, które wymagają bardziej złożonej analizy geometrycznej. Użycie mikrometru talerzykowego może prowadzić do pomyłek związanych z niewłaściwym odczytem wyników, ponieważ konstrukcja gwintu nie jest jednorodna, a jego kształt wymaga pomiaru w co najmniej trzech punktach w celu uzyskania dokładnych danych. Również śrenicówka mikrometryczna z przedłużaczem, mimo że jest narzędziem precyzyjnym, nie jest przeznaczona do pomiaru gwintów zewnętrznych, co może skutkować błędami pomiarowymi w interpretacji wyników. Użycie suwmiarki modułowej z precyzerem, choć może wydawać się sensowne, nie oferuje odpowiedniej dokładności potrzebnej do pomiaru średnicy podziałowej gwintu, zwłaszcza w przypadku gwintów drobnozwojowych. Tego rodzaju narzędzia mogą nie być wystarczająco precyzyjne, co prowadzi do błędnych wniosków i późniejszych problemów w produkcji lub montażu elementów. W kontekście standardów pomiarowych oraz dobrych praktyk inżynieryjnych, kluczowe jest stosowanie narzędzi, które są zgodne z wymaganiami danej aplikacji, co w przypadku gwintów zewnętrznych wskazuje jednoznacznie na mikrometr i trzy wałeczki.
