Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 18:58
Data zakończenia: 17 grudnia 2025 19:01

Egzamin zdany!

Wynik: 39/40 punktów (97,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W skład urządzenia pomiarowego w automatycznym systemie regulacji wchodzi

A. przetwornik z członem wykonawczym

B. czujnik oraz przetwornik

C. wyłącznie czujnik

D. przetwornik oraz regulator

Urządzenie pomiarowe w automatyce to kluczowa sprawa! Składa się z czujnika i przetwornika. Czujnik to ten, który mierzy różne wartości, jak temperatura czy ciśnienie, i przekształca je na sygnał elektryczny. Na przykład, termopara to fajny czujnik, który właśnie tak działa – mierzy temperaturę i daje napięcie, które jest proporcjonalne do tej temperatury. Przetwornik z kolei zmienia ten sygnał elektryczny tak, żeby regulator mógł go zrozumieć. W praktyce to oznacza, że sygnał analogowy, jak na przykład napięcie z czujnika, zamienia się w sygnał cyfrowy, który komputery mogą analizować. Zintegrowany układ czujnika i przetwornika daje super możliwości, jeśli chodzi o monitorowanie i kontrolowanie różnych procesów, co jest mega istotne w wielu branżach, na przykład w przemyśle chemicznym czy automatyce budynkowej. Fajnie jest wiedzieć, że odpowiednie dobieranie czujników i przetworników w automatyzacji zapewnia precyzję i niezawodność systemów regulacji.

Pytanie 2

Stabilność systemu automatycznej regulacji sprawia, że gdy układ zostaje wyprowadzony ze stanu równowagi,

A. wyłącza się automatycznie.

B. sam wraca do tego stanu.

C. nie wraca do tego stanu, oscyluje.

D. resetuje się.

Stabilność układu automatycznej regulacji jest kluczowym parametrem, zapewniającym, że po zakłóceniu układ powróci do stanu równowagi. Odpowiedź, że układ "sam powraca do tego stanu", odnosi się do właściwości układów stabilnych, w których reakcja na zakłócenie prowadzi do minimalizacji odchyleń od ustalonej wartości. Przykładem zastosowania tego zjawiska są systemy termostatyczne, w których temperatura pomieszczenia regulowana jest automatycznie, a po przywróceniu właściwych warunków, temperatura wraca do zadanej wartości. W praktyce oznacza to, że układy takie, jak regulatory PID (Proporcjonalno- całkująco- różniczkujące), są projektowane zgodnie z zasadami stabilności, co pozwala na efektywne zarządzanie różnorodnymi procesami przemysłowymi. W standardach, takich jak IEC 61508, podkreśla się znaczenie stabilności w kontekście bezpieczeństwa funkcjonalnego, co dodatkowo zwiększa wagę tego zagadnienia w inżynierii automatyki.

Pytanie 3

Jaką rolę pełni heterodyna w radiu?

A. Generatora sygnału o określonej częstotliwości

B. Układu zmiany zakresów w obwodach wielkiej częstotliwości

C. Wzmacniacza pośredniej częstotliwości

D. Filtra aktywnego środkowo przepustowego

Heterodyna w odbiorniku radiowym pełni kluczową rolę jako generator sygnału o określonej częstotliwości, który jest niezbędny do demodulacji sygnałów radiowych. Proces ten polega na wytworzeniu częstotliwości pośredniej, co umożliwia łatwiejsze przetwarzanie sygnału. Heterodyna działa poprzez sumowanie i różnicowanie częstotliwości sygnału odbieranego i sygnału generowanego przez oscylator lokalny. Dzięki temu możliwe jest uzyskanie stabilnej i przystosowanej do dalszego przetwarzania częstotliwości, co jest kluczowe w systemach radiowych, szczególnie w odbiornikach superheterodynowych. W praktyce, zastosowanie heterodyny przyczynia się do zwiększenia selektywności i czułości odbiornika, pozwalając na lepszą separację i identyfikację poszczególnych stacji radiowych. Standardy branżowe, takie jak IEEE 802.11 dla komunikacji bezprzewodowej, również korzystają z podobnych zasad, gdzie heterodyna odgrywa rolę w konwersji częstotliwości, co wpływa na jakość sygnału i zasięg transmisji. Warto dodać, że technologia ta jest szeroko stosowana w różnych dziedzinach, od telekomunikacji po radioastronomię, co potwierdza jej uniwersalność i znaczenie.

Pytanie 4

Jakiego typu kabel wykorzystuje się do przesyłania cyfrowych sygnałów audio zgodnie ze standardem TOSLINK?

A. Kabel światłowodowy

B. Kabel symetryczny

C. Kabel koncentryczny

D. Kabel skrętkowy

Odpowiedź 'światłowodowy' jest poprawna, ponieważ TOSLINK (Toshiba Link) to standard technologii audio, który pozwala na przesyłanie cyfrowych sygnałów audio za pomocą światłowodów. Kabel światłowodowy jest w stanie przesyłać dane szybko i z minimalnymi stratami sygnału, co czyni go idealnym rozwiązaniem w przypadku przesyłania audio wysokiej jakości, takiego jak dźwięk przestrzenny czy sygnał bezstratny. Przykłady zastosowania kabla TOSLINK obejmują połączenia między odtwarzaczami Blu-ray, telewizorami i systemami audio, co zapewnia czysty dźwięk. Dobre praktyki branżowe zalecają korzystanie z kabli światłowodowych w zastosowaniach, gdzie istotna jest jakość dźwięku oraz minimalizacja zakłóceń elektromagnetycznych. Dodatkowo, kable światłowodowe są odporne na wpływ zakłóceń zewnętrznych, co jest istotne w środowiskach z dużą ilością urządzeń elektronicznych.

Pytanie 5

Sieć komputerowa obejmująca obszar miasta to sieć

A. MAN

B. WAN

C. PAN

D. LAN

Odpowiedź 'MAN' (Metropolitan Area Network) jest poprawna, ponieważ odnosi się do sieci komputerowej o zasięgu miejskim, która łączy różne lokalizacje w obrębie jednego miasta lub aglomeracji. Sieci MAN są zazwyczaj używane do połączeń między biurami, uczelniami, a także dostawcami usług internetowych w danym regionie, co pozwala na efektywną wymianę danych. W praktyce, sieci te mogą wykorzystywać różnorodne technologie, takie jak Ethernet, Wi-Fi czy światłowody. Przykładem zastosowania sieci MAN może być system komunikacji miejskiej, który łączy różne punkty obsługi pasażerów oraz sieci zarządzania ruchem. W branży telekomunikacyjnej, MAN stanowi istotny element architektury sieci, umożliwiając zbudowanie infrastruktury, która wspiera usługi szerokopasmowe i wideo, zapewniając jednocześnie odpowiednią przepustowość i niskie opóźnienia. Zgodnie z dobrymi praktykami, projektowanie sieci MAN powinno uwzględniać aspekty skalowalności i niezawodności, co jest kluczowe dla zapewnienia ciągłości usług.

Pytanie 6

Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą

A. 4

B. 3

C. 1

D. 2

Bramka oznaczona cyfrą 3 jest uszkodzona, ponieważ jej wyjście nie zgadza się z oczekiwanym stanem logicznym dla bramki NOT. Bramka NOT powinna zwracać stan przeciwny do stanu wejścia, co oznacza, że jeśli na wejściu jest '1', na wyjściu powinno być '0', a jeśli na wejściu jest '0', na wyjściu powinno być '1'. W przypadku widocznych pomiarów stanu logicznego, jeśli zidentyfikowano, że wyjście bramki 3 nie spełnia tej reguły, można stwierdzić, że bramka ta jest uszkodzona. W praktyce, podczas diagnozy układów cyfrowych, korzysta się z narzędzi takich jak analizatory stanów logicznych, które pozwalają na dokładną obserwację stanów na wejściach i wyjściach bramek. Standardy branżowe, takie jak IEEE 914, podkreślają znaczenie poprawnego działania bramek logicznych w aplikacjach elektronicznych, gdyż ich uszkodzenie może prowadzić do błędnych wyników w obliczeniach cyfrowych. W przypadku układów złożonych, takich jak procesory czy systemy wbudowane, identyfikacja uszkodzeń jest kluczowa dla zapewnienia niezawodności systemu.

Pytanie 7

Jaki najniższy stopień ochrony musi mieć obudowa kontrolera przejścia, aby mogła być używana na zewnątrz budynku?

A. IP11

B. IP22

C. IP33

D. IP44

Obudowa kontrolera przejścia oznaczona jako IP44 zapewnia odpowiedni poziom ochrony dla urządzeń wykorzystywanych na zewnątrz budynków. Klasyfikacja IP (Ingress Protection) definiuje, w jaki sposób urządzenie jest chronione przed wnikaniem ciał stałych oraz cieczy. W przypadku IP44, pierwsza cyfra '4' oznacza, że obudowa jest odporna na wnikanie ciał stałych o średnicy większej niż 1 mm, co chroni przed dostępem drobnych elementów, takich jak narzędzia czy druty. Druga cyfra '4' wskazuje na ochronę przed bryzgami wody z dowolnego kierunku, co jest istotne w warunkach atmosferycznych zewnętrznych. Zastosowanie kontrolera z obudową IP44 jest powszechne w systemach automatyki budynkowej, oświetleniu zewnętrznym oraz w aplikacjach, gdzie istnieje ryzyko działania deszczu lub innych czynników pogodowych. Wybór odpowiedniej klasy ochrony jest kluczowy dla zapewnienia trwałości i niezawodności działania sprzętu w trudnych warunkach.

Pytanie 8

Aby zweryfikować prawidłowość działania generatora funkcyjnego, należy wykorzystać

A. oscyloskopu

B. omomierza

C. watomierza

D. amperomierza

Oscyloskop jest narzędziem niezbędnym do analizy sygnałów elektrycznych, w tym tych generowanych przez generator funkcyjny. Umożliwia wizualizację przebiegów napięcia w funkcji czasu, co pozwala na ocenę kształtu, częstotliwości oraz amplitudy sygnału. W praktyce, podczas testowania generatora funkcyjnego, oscyloskop pozwala na identyfikację zniekształceń sygnału, które mogą wpływać na jego poprawność działania. Na przykład, jeśli sygnał powinien mieć kształt fali sinusoidalnej, oscyloskop pozwala na natychmiastowe zidentyfikowanie ewentualnych zniekształceń, co jest kluczowe w aplikacjach audio oraz telekomunikacyjnych. Stosowanie oscyloskopów zgodnie z normami branżowymi, takimi jak IEC 61010, zapewnia bezpieczeństwo i dokładność pomiarów. Warto również zaznaczyć, że w zaawansowanych zastosowaniach oscyloskop umożliwia analizę sygnałów wielokanałowych, co jest istotne przy testowaniu układów cyfrowych i analogowych w nowoczesnych systemach elektronicznych.

Pytanie 9

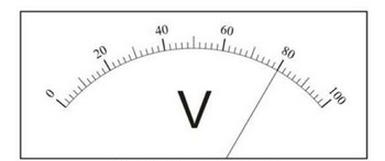

Podczas pomiaru napięcia U_CE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym o podziałce 100 działek ustawionym na zakresie 0,3 V wskazówka wskazuje 80 działek. Ile wynosi wartość mierzonego napięcia?

A. 60 mV

B. 180 mV

C. 120 mV

D. 240 mV

Wartość mierzonego napięcia U<sub>CE</sub> wynosi 240 mV, co możemy obliczyć na podstawie wskazania woltomierza. Woltomierz analogowy o podziałce 100 działek, ustawiony na zakres 0,3 V, wskazuje 80 działek. Aby obliczyć wartość napięcia, należy najpierw zrozumieć, że 80 działek stanowi 80% z pełnego zakresu 0,3 V. Zatem 0,3 V to 300 mV, a 80% z tej wartości to 0,8 x 300 mV = 240 mV. Tego typu pomiary są powszechnie stosowane w elektronice do oceny punktu pracy tranzystora. Znajomość właściwego pomiaru oraz prawidłowej interpretacji wskazań woltomierza jest kluczowa w projektowaniu oraz diagnozowaniu układów elektronicznych, zwłaszcza w aplikacjach audio czy automatyki. Użycie analogowych woltomierzy, mimo rozwoju technologii cyfrowej, wciąż znajduje zastosowanie w wielu obszarach, gdyż umożliwiają one szybkie i intuicyjne odczyty napięcia, a także mogą być pomocne w sytuacjach, gdzie cyfrowe urządzenia mogą zawodzić.

Pytanie 10

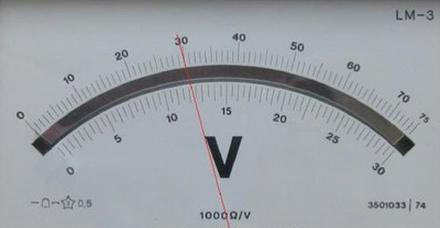

Pokazane na ilustracji wskazanie woltomierza dla zakresu 150 V wynosi

A. 30 V

B. 75 V

C. 90 V

D. 60 V

Wskazanie na woltomierzu LM-3 dla zakresu 150 V wynoszące 60 V jest poprawne dzięki zastosowanej analizie skali woltomierza. Skala ta składa się z 75 działek, co oznacza, że każda działka odpowiada wartości 2 V (150 V / 75 działek). Zgodnie z zasadą proporcjonalności, jeśli wskazówka znajduje się na 30 działce, możemy obliczyć wartość napięcia, stosując wzór: x = (30 * 150) / 75, co daje nam 60 V. W praktyce, umiejętność odczytywania wartości z woltomierza jest kluczowa w wielu dziedzinach, takich jak elektronika, automatyka czy instalacje elektryczne. Wiedza na temat sposobu działania woltomierzy oraz interpretacji ich wskazań pozwala na skuteczną diagnostykę oraz monitorowanie systemów elektrycznych. Przy analizie układów elektronicznych zawsze należy uwzględniać margines błędu oraz kalibrację urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 11

W dokumentacji serwisowej kamery znajduje się informacja: "kamerę zasilać napięciem stałym U = 12 V /15 W". Który zasilacz pozwoli na jednoczesne działanie czterech takich kamer?

A. 12 V AC/ 4 A

B. 12 V DC/ 6 A

C. 12 V AC/ 6 A

D. 12 V DC/ 4 A

Zasilacz 12 V DC/ 6 A jest odpowiedni, ponieważ kamera wymaga napięcia 12 V i mocy 15 W. Aby obliczyć, ile prądu potrzebuje jedna kamera, można użyć wzoru: moc (W) = napięcie (V) x prąd (A). Przekształcając wzór, otrzymujemy prąd = moc / napięcie, co daje 15 W / 12 V = 1,25 A na kamerę. W przypadku czterech kamer, potrzebujemy 4 x 1,25 A = 5 A. Zasilacz 12 V DC/ 6 A dostarcza wystarczającą moc, ponieważ jego wydajność przewyższa wymogi energetyczne kamer. Dobrą praktyką jest zawsze wybierać zasilacz o nieco większej wydajności, aby zapewnić stabilną pracę urządzeń. Takie zasilacze są powszechnie stosowane w systemach monitoringu, gdzie wiele urządzeń wymaga zasilania z jednego źródła. Wybór odpowiedniego zasilacza jest kluczowy dla niezawodności i bezpieczeństwa systemu.

Pytanie 12

Liczba 364 w systemie dziesiętnym po przekształceniu na kod BCD (ang. Binary-Coded Decimal) przyjmie formę

A. 16C

B. 1101100

C. B3C6D4

D. 0011 0110 0100

Odpowiedź 0011 0110 0100 jest poprawna, ponieważ reprezentuje liczbę 364 w systemie BCD, znanym jako kod dziesiętny binarny. W BCD każda cyfra liczby dziesiętnej jest kodowana oddzielnie jako czterobitowa wartość binarna. Dla liczby 364, cyfry 3, 6 i 4 są konwertowane na ich odpowiedniki binarne: 3 to 0011, 6 to 0110, a 4 to 0100. Po złączeniu tych wartości otrzymujemy 0011 0110 0100. Stosowanie kodu BCD jest powszechne w systemach cyfrowych, takich jak w zegarach cyfrowych, kalkulatorach i różnych urządzeniach elektronicznych, gdzie istotne jest bezpośrednie wyświetlanie cyfr dziesiętnych. Dzięki BCD możliwe jest łatwe przetwarzanie i reprezentowanie danych numerycznych w formacie zrozumiałym dla użytkowników. Ponadto, z punktu widzenia standardów, BCD jest często stosowany w interfejsach i protokołach komunikacyjnych, gdzie precyzyjne odwzorowanie cyfr dziesiętnych jest kluczowe.

Pytanie 13

Wtórnik emiterowy to wzmacniacz z tranzystorem w układzie

A. wspólnej bazy

B. wspólnego emitera

C. wspólnego kolektora

D. wspólnego źródła

Wtórnik emiterowy, który często nazywamy wzmacniaczem w konfiguracji wspólnego kolektora, to jeden z fundamentalnych typów wzmacniaczy tranzystorowych. Co jest w nim fajne? To, że sygnał wyjściowy bierzemy z kolektora, a nie z emitera. Dzięki temu ten wzmacniacz świetnie nadaje się do sytuacji, gdzie potrzebujemy zwiększyć prąd, ale nie chcemy za bardzo podnosić napięcia sygnału. W praktyce często spotyka się go w interfejsach sygnałowych, gdzie łączy się różne elementy obwodu. Przydatne jest to, że ma niski opór wyjściowy i dużą impedancję wejściową, więc zazwyczaj wykorzystuje się go jako bufor między różnymi etapami układów elektronicznych. W dziedzinie audio ten typ wzmacniacza pozwala świetnie wzmocnić sygnał bez wpływania na jego jakość. Z mojego doświadczenia, stosowanie wtórnika emiterowego pomaga też w eliminacji zakłóceń i zniekształceń, co jest mega istotne w aplikacjach, gdzie precyzja ma znaczenie.

Pytanie 14

Jaką funkcję pełni soczewka Fresnela w czujkach ruchu typu PIR?

A. gwarantuje efektywne działanie systemu przeciwsabotażowego

B. emituje promieniowanie podczerwone w stronę intruza

C. jest komponentem wyłącznie dekoracyjnym

D. ma za zadanie skupiać wiązki detekcji na pyroelemencie

Soczewka Fresnela w czujkach ruchu typu PIR (Passive Infrared) pełni kluczową rolę jako element skupiający wiązki detekcji na pyroelemencie. Jej konstrukcja, składająca się z wielu segmentów, pozwala na efektywne zbieranie promieniowania podczerwonego emitowanego przez obiekty w ruchu. Dzięki zastosowaniu soczewek Fresnela, czujniki PIR mogą wykrywać ruch w szerszym zakresie i z większą precyzją, co jest szczególnie istotne w systemach zabezpieczeń. Przykładowo, w zastosowaniach domowych lub komercyjnych, soczewki te mogą być używane w alarmach antywłamaniowych, a także w automatycznych systemach oświetleniowych, które włączają się tylko wtedy, gdy wykryją obecność osoby. W praktyce oznacza to, że czujniki z soczewkami Fresnela są bardziej niezawodne i efektywne w wykrywaniu intruzów, co zwiększa bezpieczeństwo obiektów. Standardy branżowe, takie jak EN 50131, podkreślają znaczenie efektywności detekcji w systemach alarmowych, co czyni soczewki Fresnela niezbędnym elementem nowoczesnych rozwiązań zabezpieczających.

Pytanie 15

Jakie urządzenie wykorzystuje się do diagnozowania płyty głównej komputera?

A. oscyloskop

B. kartę diagnostyczną

C. miernik uniwersalny

D. wobuloskop

Karta diagnostyczna to narzędzie, które umożliwia weryfikację stanu płyty głównej oraz podzespołów komputera. Działa na zasadzie odczytu kodów POST (Power-On Self-Test), które są generowane przez BIOS podczas uruchamiania systemu. Dzięki karcie diagnostycznej można szybko zidentyfikować problemy z pamięcią RAM, procesorem oraz innymi komponentami, co pozwala na szybką reakcję i naprawę. W praktyce, korzystając z karty diagnostycznej, technik może bezpośrednio zlokalizować źródło usterki, co znacząco przyspiesza proces diagnozowania i naprawy. Karty diagnostyczne są standardowym narzędziem w warsztatach komputerowych i są zgodne z najlepszymi praktykami w branży. Warto również dodać, że użycie karty diagnostycznej jest preferowane w przypadku bardziej złożonych usterek, gdzie inne metody, takie jak testowanie poszczególnych podzespołów, mogą być czasochłonne i nieefektywne. W nowoczesnych systemach komputerowych, gdzie złożoność sprzętu wzrasta, karta diagnostyczna staje się nieocenionym narzędziem w rękach specjalistów.

Pytanie 16

Zmniejszenie amplitudy światła przesyłanego w linii światłowodowej określa się mianem

A. propagacji

B. dyspersji

C. polaryzacji

D. tłumienia

Tłumienie to naprawdę ważna sprawa w technologii światłowodowej. To zjawisko, które polega na spadku siły sygnału optycznego, gdy przesuwa się przez włókno. W praktyce to oznacza, że część energii światła gdzieś znika, bo jest wchłaniana albo rozpraszana przez włókno lub jego otoczenie. Kiedy mamy do czynienia z tłumieniem, to wpływa to na to, na jaką odległość możemy przesyłać sygnał bez utraty jakości. W branży telekomunikacyjnej mamy różne standardy, na przykład ITU-T G.652, które mówią, jakie powinny być limity tłumienia dla różnych typów światłowodów, żeby wszystko działało sprawnie. W przemyśle ważne jest monitorowanie tego zjawiska, bo każda strata dB może naprawdę zrujnować jakość połączeń, szczególnie w sieciach telekomunikacyjnych. Dobrze dobrane komponenty, takie jak wzmacniacze optyczne, mogą pomóc zredukować efekty tłumienia, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 17

Sprzęt DVR w technologii 960H pozwala na rejestrację obrazu o maksymalnej rozdzielczości

A. 960 x 582 px

B. 360 x 240 px

C. 720 x 480 px

D. 1280 x 720 px

To prawda, że DVR w technologii 960H pozwala na zapis obrazu w rozdzielczości 960 x 582 px. Jak wiesz, to dzięki szerszemu formatowi obrazu, który jest uznawany za standard w monitoringu. Technologia 960H to coś więcej niż klasyczny D1, co oznacza lepszą jakość obrazu, bo zwiększa liczbę pikseli. Wyobraź sobie, że gdy używasz kamer o wyższej rozdzielczości, jak 960H, to możesz zobaczyć więcej szczegółów, a to jest naprawdę ważne, gdy musisz rozpoznać kogoś lub zobaczyć detale. W praktyce, te urządzenia są słynne w systemach zabezpieczeń, bo jakość nagrania ma ogromne znaczenie, prawda? Dodatkowo, branżowe organizacje, które zajmują się bezpieczeństwem, polecają stosowanie 960H, co świadczy o jego skuteczności.

Pytanie 18

Na rysunku przedstawiono symbol graficzny przerzutnika wyzwalanego

A. poziomem niskim.

B. poziomem wysokim.

C. zboczem narastającym.

D. zboczem opadającym.

Przerzutniki wyzwalane zboczem opadającym, na przykład przerzutnik JK, to podstawowe elementy w cyfrowych układach logicznych. Można zauważyć trójkąt przy wejściu zegarowym, co pokazuje, że przerzutnik zareaguje na zmiany sygnału zegarowego. Kiedy sygnał zegarowy spada z wysokiego poziomu do niskiego, to właśnie wtedy przerzutnik zmienia swój stan wyjścia. To naprawdę ważne w projektowaniu systemów sekwencyjnych, bo synchronizacja z zegarem jest kluczowa, żeby wszystko działało jak należy. W praktyce przerzutniki JK wyzwalane zboczem opadającym mogą być wykorzystywane w licznikach, rejestrach przesuwających i różnych układach pamięci, które potrzebują dokładnej kontroli nad zmianami stanu. Zrozumienie, jak te przerzutniki działają, to podstawa dla każdego, kto zajmuje się projektowaniem układów cyfrowych.

Pytanie 19

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

A. Diodę.

B. Kondensator.

C. Diak.

D. Rezystor.

Kondensator w układzie detektora obwiedniowego odgrywa kluczową rolę, ponieważ jego zadaniem jest wygładzanie napięcia wyprostowanego, które powstaje po prostowaniu sygnału przez diodę. W momencie, gdy sygnał wejściowy osiąga swoje szczyty, kondensator ładuje się, a następnie, gdy sygnał zaczyna maleć, kondensator oddaje zgromadzoną energię, co pozwala na utrzymanie stabilnego napięcia. Dzięki temu sygnał wyjściowy nie ma dużych skoków, a jego wartość jest bardziej jednolita, co jest istotne w wielu zastosowaniach, takich jak odbiorniki radiowe czy wzmacniacze audio. W praktyce, stosowanie kondensatorów o odpowiednich parametrach (np. pojemności) pozwala na dopasowanie charakterystyki układu do konkretnych wymagań aplikacji, co jest zgodne z dobrą praktyką projektowania układów elektronicznych. Przykładowo, w odbiornikach AM, kondensatory są kluczowe dla uzyskania czystego dźwięku, a ich błędny dobór może prowadzić do zakłóceń i utraty jakości sygnału.

Pytanie 20

Rodzaj metody pomiarowej, w której wartość mierzonej wielkości uzyskuje się na podstawie pomiarów innych, powiązanych z nią wielkości, zgodnie z zależnością funkcyjną teoretyczną lub doświadczalną, to metoda

A. względna

B. pośrednia

C. bezpośrednia

D. bezwzględna

Metoda pomiarowa, która polega na określaniu wartości wielkości mierzonej na podstawie pomiarów innych, powiązanych z nią wielkości, nosi nazwę metody pośredniej. W tej metodzie stosuje się zależności funkcyjne, które mogą być teoretycznie wyprowadzone na podstawie praw naukowych lub oparte na danych doświadczalnych. Przykładem zastosowania metody pośredniej może być pomiar objętości cieczy za pomocą pomiaru wysokości słupa cieczy w naczyniu o znanej powierzchni podstawy. Obliczając objętość, wykorzystuje się zależność między wysokością a objętością (V = A * h, gdzie V to objętość, A to pole podstawy, a h to wysokość). W praktyce, metody pośrednie są często wykorzystywane w inżynierii, gdzie bezpośrednie pomiary mogą być trudne do realizacji. Dobre praktyki w zakresie pomiarów zalecają stosowanie metod pośrednich, gdyż pozwalają one na uzyskanie wysokiej precyzji i dokładności pomiaru, jednocześnie minimalizując ryzyko błędów wynikających z pomiarów bezpośrednich. Warto również wspomnieć, że w inżynierii metody pośrednie są często stosowane w systemach automatyki, gdzie sensory zbierają dane o różnych parametrach i na ich podstawie określają pożądane wartości wyjściowe.

Pytanie 21

Zamontowanie na jednym końcu toru transmisyjnego źródła sygnału o stałej i znanej mocy oraz na przeciwnym końcu miernika mocy optycznej pozwala bezpośrednio ustalić

A. miejsce spawu lub zgięcia światłowodu

B. tłumienie złączy

C. całkowite tłumienie toru optycznego

D. długość światłowodu

Podłączenie źródła sygnału o stałej i znanej mocy do toru transmisyjnego oraz miernika mocy optycznej po drugiej stronie pozwala na bezpośrednie określenie całkowitego tłumienia toru optycznego. Całkowite tłumienie to suma wszystkich strat sygnału, które mogą wystąpić w torze transmisyjnym, w tym strat spowodowanych przez złącza, spawy oraz straty wewnętrzne samego włókna. Miernik mocy optycznej, po zmierzeniu mocy sygnału na wyjściu, umożliwia obliczenie różnicy między mocą wprowadzaną a mocą mierzona, co daje wartość całkowitego tłumienia. Zrozumienie i pomiar całkowitego tłumienia jest kluczowe w projektowaniu i utrzymaniu systemów światłowodowych, ponieważ wpływa na jakość sygnału oraz zasięg transmisji. W praktyce, technicy często wykorzystują te pomiary do diagnostyki i optymalizacji sieci, a także do monitorowania stanu infrastruktury zgodnie z normami takich organizacji jak IEC czy ITU.

Pytanie 22

Który komponent systemu alarmowego może być użyty do konfiguracji centrali?

A. Ekspander wejść

B. Manipulator LED

C. Sygnalizator optyczny

D. Czujnik ruchu

Manipulator LED, często nazywany również manipulatorem lub panelem sterującym, jest kluczowym elementem w instalacji alarmowej, który umożliwia użytkownikowi programowanie centrali oraz zarządzanie jej funkcjami. Dzięki manipulatorowi możliwe jest wprowadzanie kodów dostępu, zmian ustawień systemu, a także monitorowanie statusu alarmu. Przykładowo, w systemach alarmowych, takich jak te stosowane w zabezpieczeniach domów czy biur, manipulator LED pozwala na łatwe włączenie i wyłączenie alarmu, a także na konfigurację stref bezpieczeństwa. Dobrą praktyką jest korzystanie z manipulatorów z wyświetlaczem LED, które informują użytkownika o stanie systemu w sposób czytelny i zrozumiały. Warto również zaznaczyć, że w nowoczesnych systemach alarmowych manipulator może integrować dodatkowe funkcje, takie jak komunikacja z aplikacjami mobilnymi, co zwiększa wygodę użytkowania. W związku z tym, inwestowanie w wysokiej jakości manipulator LED jest kluczowym krokiem w budowie skutecznego systemu alarmowego.

Pytanie 23

Jakie jest znaczenie tzw. krosowania przewodu skrętki, który jest zakończony dwoma wtykami RJ-45, podczas łączenia różnych urządzeń w sieci LAN?

A. Na odpowiedniej zamianie kolejności ułożenia żył skrętki w jednym wtyku RJ-45 w stosunku do drugiego wtyku

B. Na uziemieniu ekranu skrętki

C. Na zapewnieniu takiej samej sekwencji ułożenia żył skrętki w obu wtykach RJ-45

D. Na zastosowaniu oddzielnych ekranów dla poszczególnych żył skrętki

Krosowanie przewodu skrętki polega na zamianie kolejności żył w jednym wtyku RJ-45 w porównaniu do drugiego. Tego rodzaju połączenie jest niezbędne w przypadku łączenia dwóch urządzeń, które obydwa pełnią funkcję urządzeń końcowych, na przykład dwóch komputerów. Standard T568A oraz T568B definiuje, jak powinny być ułożone żyły w wtykach RJ-45, a krosowanie polega na tym, że w jednym wtyku żyły są ułożone zgodnie z jednym standardem, a w drugim zgodnie z drugim standardem, co pozwala na poprawne przesyłanie sygnałów. Przykładem zastosowania krosowania jest połączenie dwóch komputerów bezpośrednio za pomocą kabla, co pozwala na utworzenie lokalnej sieci bez użycia switcha. W praktyce krosowanie przewodów jest istotną umiejętnością dla techników sieciowych, gdyż umożliwia elastyczne konfigurowanie sieci lokalnych w zależności od potrzeb, zgodnie z zasadami wydajności i niskich opóźnień w komunikacji."

Pytanie 24

Który człon nie występuje w strukturze idealnego regulatora PID?

A. Całkujący.

B. Proporcjonalny.

C. Różniczkujący.

D. Pamiętający.

Regulator PID (Proporcjonalno-Integralno-Różniczkujący) jest fundamentalnym narzędziem w automatyce i regulacji procesów. Składa się z trzech kluczowych członów: proporcjonalnego, całkującego oraz różniczkującego. Człon proporcjonalny odpowiada za reakcję regulatora na bieżący błąd, całkujący kumuluje błąd w czasie, co pozwala na eliminację błędów ustalonych, a różniczkujący przewiduje przyszłe zachowanie błędu na podstawie jego zmian. W kontekście idealnego regulatora PID, człon "pamiętający" nie występuje, co jest zgodne z definicją i standardami regulacji. Przykładowo, w zastosowaniach przemysłowych, takich jak sterowanie temperaturą w piecach czy ciśnieniem w zbiornikach, precyzyjna regulacja za pomocą PID jest kluczowa dla stabilności procesów. Ostatecznie, znajomość i zrozumienie tych podstawowych członów regulatora PID pozwala na ich skuteczne zastosowanie w praktycznych sytuacjach, co jest fundamentalnym aspektem dla inżynierów automatyki.

Pytanie 25

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym

A. nastąpiła przerwa w obwodzie Dl, R, D3

B. nastąpiła przerwa w obwodzie D2, R, D4

C. nastąpiło zwarcie diody Dl i D3

D. nastąpiło zwarcie diody D2 i D4

Zrozumienie działania układów prostowniczych wymaga głębszej analizy podstawowych koncepcji związanych z przewodnictwem diod oraz działania mostków Graetza. W przypadku odpowiedzi wskazujących na przerwy w obwodach D1, D3 lub na zwarcia między diodami D2 i D4, można zauważyć typowe błędy myślowe. W pierwszym przypadku, sugerowanie przerwy w D1 i D3, ignoruje fakt, że ich działanie jest jedynym źródłem przetwarzania napięcia w tym układzie. Bez przewodzenia tych diod, układ w ogóle nie mógłby generować napięcia wyjściowego, co jest sprzeczne z analizą oscylogramu. W odpowiedziach wskazujących na zwarcie diod, błędnie zakłada się, że obie diody mogłyby działać w pełni, podczas gdy w rzeczywistości, jeśli zachodziłoby zwarcie, oscylogram pokazywałby inną charakterystykę napięcia. Przedstawione oscylogramy jasno wskazują, że tylko jedna para diod przewodzi prąd, co nie może być wynikiem zwarcia, ale przerwy. Błędy te mogą wynikać z niepełnego zrozumienia cyklu pracy mostka Graetza i wpływu na to dynamiki prądowej w obwodzie prostowniczym. Zrozumienie poprawnego działania diod i ich interakcji w układach elektronicznych jest kluczowe dla prawidłowego funkcjonowania i diagnostyki takich systemów.

Pytanie 26

Podczas konserwacji systemu sygnalizacji włamania i napadu nie jest konieczne sprawdzenie

A. działania obwodów sabotażowych

B. działania czujek alarmowych

C. poziomu naładowania akumulatora

D. wysokości zamontowania manipulatora

Wysokość zamontowania manipulatora nie jest elementem, który wpływa na funkcjonalność systemu sygnalizacji włamania i napadu, co czyni tę odpowiedź prawidłową. W ramach konserwacji systemu kluczowe jest sprawdzenie działania obwodów sabotażowych, poziomu naładowania akumulatora oraz czujek alarmowych. Obwody sabotażowe mają na celu zabezpieczenie urządzeń przed próbami ich usunięcia lub zniszczenia, co jest kluczowe dla utrzymania integralności systemu. Poziom naładowania akumulatora jest istotny, aby zapewnić ciągłość zasilania w przypadku awarii energetycznej, a czujki alarmowe są pierwszym ogniwem detekcji intruza. Dlatego w praktyce, podejście do konserwacji powinno uwzględniać te elementy w celu zapewnienia sprawności systemu. Zgodnie z normami branżowymi, regularne przeglądy tych komponentów powinny być integralną częścią procedur konserwacyjnych, co zapewnia bezpieczeństwo użytkowników oraz ich mienia.

Pytanie 27

Którą funkcję logiczną realizują bramki NAND połączone według schematu?

A. NOR

B. EX-OR

C. EX-NOR

D. OR

Poprawna odpowiedź to EX-OR, a schemat przedstawia klasyczne połączenie bramek NAND, które umożliwia realizację tej funkcji logicznej. Bramki NAND mają tę szczególną właściwość, że ich wyjście jest niskie tylko wtedy, gdy wszystkie wejścia są wysokie. W przypadku połączenia ich w taki sposób, że wyjścia jednej bramki są podawane na wejścia drugiej, uzyskujemy mechanizm negacji, co w rezultacie prowadzi do działania funkcji EX-OR. Funkcja ta zwraca wartość wysoką jedynie wtedy, gdy liczba wejść o stanie wysokim jest nieparzysta, co oznacza, że tylko jedno z dwóch wejść jest w stanie wysokim. W praktyce, układy wykorzystujące funkcję EX-OR są powszechnie stosowane w cyfrowych systemach obliczeniowych, takich jak sumatory w jednostkach arytmetycznych, gdzie kluczowe jest zrozumienie, które bity mają różne wartości. Wiedza na temat konstruowania funkcji logicznych z użyciem bramek NAND jest zgodna z najlepszymi praktykami w projektowaniu systemów cyfrowych, które często dążą do minimalizacji liczby używanych komponentów.

Pytanie 28

W układzie filtru górnoprzepustowego pulsację graniczną ωgr wyznacza się korzystając z warunku R=Xc. Dobierz wartość rezystancji R aby pulsacja graniczna była równa 10⁶ rad/s.

A. 10 Ω

B. 1 kΩ

C. 1 MΩ

D. 100 kΩ

Aby pulsacja graniczna ωgr wynosiła 10^6 rad/s w układzie filtru górnoprzepustowego z kondensatorem o pojemności 1 nF, wartość rezystancji R musi być równa 1 kΩ. W tym przypadku warunek R = Xc, gdzie Xc to reaktancja kondensatora, jest kluczowy. Reaktancję kondensatora obliczamy ze wzoru Xc = 1/(ω * C), gdzie ω to pulsacja, a C to pojemność. Podstawiając wartości, otrzymujemy Xc = 1/(10^6 * 1*10^-9) = 1 kΩ. Zatem, wybierając rezystancję R równą 1 kΩ, zapewniamy, że układ osiągnie pożądane parametry, co jest zgodne z obowiązującymi standardami projektowania filtrów. Tego typu filtry są powszechnie stosowane w elektronice, na przykład w audio, w celu eliminacji niskoczęstotliwościowych zakłóceń. Dobrze zaprojektowany filtr górnoprzepustowy zapewnia lepszą jakość sygnału i wydajność obwodów. Zrozumienie działania takich układów jest fundamentalne dla inżynierów elektroniki.

Pytanie 29

Dokumentacja serwisowa odbiornika radiowego nie zawiera

A. schematu ideowego

B. opisu panelu przedniego

C. schematu blokowego

D. informacji o cenie odbiornika

Poprawna odpowiedź wskazuje, że instrukcja serwisowa odbiornika radiowego nie zawiera informacji o cenie odbiornika. W kontekście serwisowania urządzeń elektronicznych, instrukcje serwisowe mają na celu dostarczenie technicznych i praktycznych wskazówek dotyczących napraw, konserwacji i diagnostyki. Zawierają one szczegółowe opisy konstrukcji, takie jak opis płyty czołowej, schematy blokowe i ideowe, które są kluczowe dla technika w procesie serwisowania. Informacja o cenie, chociaż istotna z perspektywy marketingowej, nie jest częścią dokumentacji technicznej. Przykładowo, podczas naprawy odbiornika radiowego technik może odnosić się do schematu ideowego, aby zrozumieć, jak poszczególne obwody są połączone i jak działają, co jest wyjątkowo istotne w diagnozowaniu problemów.

Pytanie 30

Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej

A. 600 nm

B. 500 nm

C. 300 nm

D. 900 nm

Aktywna bariera podczerwieni, znana również jako czujnik podczerwieni, wykorzystuje promieniowanie elektromagnetyczne o długości fali około 900 nm do detekcji obiektów. Długość fali 900 nm znajduje się w zakresie bliskiej podczerwieni, co sprawia, że jest idealna do zastosowań związanych z detekcją ruchu i obecności. Czujniki te są powszechnie stosowane w systemach alarmowych, automatycznych drzwiach oraz w systemach inteligentnych budynków. W praktyce, czujniki te działają na zasadzie analizy zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy obiekt, na przykład człowiek, przemieszcza się w polu detekcji, zmienia to ilość promieniowania docierającego do czujnika, co wyzwala sygnał alarmowy. Warto zaznaczyć, że technologie te są zgodne z aktualnymi standardami branżowymi, co zapewnia ich niezawodność oraz efektywność w różnych warunkach zastosowania.

Pytanie 31

Karta pomiarowa przedstawia parametry katalogowe i zmierzone zasilacza stabilizowanego. Który parametr nie spełnia wymagania katalogowego?

	Parametry katalogowe	Wartości zmierzone
Napięcie wejściowe	24 V ±10%	22 V
Maksymalny prąd wyjścia	1,5 A ±10%	1,4 A
Napięcie wyjściowe	14 V ±5%	14,5 V
Maksymalne napięcie tętnień	200 mVpp ±5%	215 mVpp
Sprawność energetyczna	55%÷85%	85%
Zakres temperatury pracy	0÷40°C	35°C

A. Napięcie wejściowe.

B. Sprawność energetyczna.

C. Maksymalne napięcie tętnień.

D. Maksymalny prąd wyjścia.

Maksymalne napięcie tętnień jest kluczowym parametrem w ocenie jakości zasilacza stabilizowanego. W tej sytuacji, wartość zmierzona przekracza dopuszczalny poziom tolerancji określony w specyfikacji producenta, co oznacza, że zasilacz nie spełnia wymaganych norm. Zasilacze stabilizowane powinny charakteryzować się niskim poziomem tętnień, aby zapewnić stabilne i czyste napięcie na wyjściu, co jest szczególnie istotne w zastosowaniach wymagających wysokiej niezawodności, takich jak systemy audio, medyczne czy telekomunikacyjne. Dobre praktyki branżowe sugerują, aby wartość tętnień nie przekraczała określonego poziomu, co zapewnia poprawne działanie podłączonych urządzeń. W przypadku zasilaczy, normy takie jak IEC 61000-3-2 definiują maksymalne wartości tętnień, które powinny być przestrzegane. Zrozumienie znaczenia napięcia tętnień jest więc niezbędne dla inżynierów zajmujących się projektowaniem i testowaniem urządzeń elektronicznych, ponieważ przekroczenie tolerancji może prowadzić do awarii komponentów oraz nieprawidłowego działania całego systemu.

Pytanie 32

Urządzenie, które pozwala na odbiór sygnałów o różnych częstotliwościach z dwóch lub więcej anten odbiorczych, tak aby te sygnały były przesyłane do odbiornika za pomocą jednego kabla, to

A. mieszacz

B. dzielnik sygnału

C. głowica odbiorcza

D. zwrotnica antenowa

Zwrotnica antenowa to kluczowe urządzenie w systemach odbioru sygnałów telekomunikacyjnych, które pozwala na efektywne zarządzanie sygnałami z różnych źródeł. Dzięki zwrotnicy możliwe jest jednoczesne odbieranie sygnałów o różnych częstotliwościach z dwóch lub więcej anten, co znacznie zwiększa elastyczność i wydajność systemów komunikacyjnych. Przykładem zastosowania zwrotnicy antenowej jest instalacja w systemach telewizyjnych, gdzie wiele anten odbierających sygnały z różnych nadajników jest podłączonych do jednego odbiornika. W praktyce, zwrotnica kieruje odpowiednie sygnały do odbiornika w sposób, który minimalizuje straty i zakłócenia. Dodatkowo, zwrotnice antenowe są zgodne z normami branżowymi, co zapewnia ich niezawodność i efektywność w trudnych warunkach odbioru. Zastosowanie zwrotnic w telekomunikacji jest istotne, ponieważ pozwala na optymalizację pasma częstotliwościowego oraz zapewnia lepszą jakość odbieranego sygnału, co jest kluczowe w kontekście nowoczesnych technologii, takich jak DVB-T czy DVB-S.

Pytanie 33

Jaką wartość ma impedancja wejściowa gniazda antenowego w odbiorniku telewizyjnym?

A. 50 Ω

B. 300 Ω

C. 75 Ω

D. 150 Ω

Odpowiedź 75 Ω jest poprawna, ponieważ gniazdo antenowe odbiornika telewizyjnego standardowo projektowane jest z impedancją 75 Ω. Taki wybór impedancji wynika z optymalizacji transmisji sygnałów telewizyjnych, które są przesyłane w większości systemów kablowych oraz satelitarnych. W przypadku zastosowania impedancji 75 Ω, mamy do czynienia z minimalizacją strat sygnałowych oraz refleksji, co jest kluczowe dla zachowania jakości odbioru. W praktyce, urządzenia, takie jak dekodery czy telewizory, powinny być podłączane do anten o tej samej impedancji, aby zapewnić maksymalną efektywność. Ponadto, w branży telekomunikacyjnej powszechnie stosowane są standardy, takie jak IEC 60169-2, które definiują parametry techniczne gniazd oraz przewodów antenowych. Zastosowanie impedancji 75 Ω przyczynia się także do lepszego dopasowania z systemami przesyłowymi, co jest istotne w kontekście nowoczesnej telewizji wysokiej rozdzielczości i transmisji cyfrowej.

Pytanie 34

W systemach zabezpieczeń obwodowych wykorzystuje się

A. czujniki gazów usypiających

B. czujniki zalania

C. bariery podczerwieni

D. czujniki dymu i ciepła

Bariery podczerwieni stanowią jeden z kluczowych elementów nowoczesnych systemów ochrony obwodowej. Działają na zasadzie detekcji ruchu poprzez analizowanie zmian w promieniowaniu podczerwonym, które emitują obiekty w ich zasięgu. Dzięki tej technologii możliwe jest szybkie wykrycie nieautoryzowanego dostępu do chronionego obszaru. Bariery podczerwieni są często stosowane w użytku zewnętrznym, gdzie mogą monitorować duże obszary, takie jak ogrody, parkingi czy tereny przemysłowe. Zgodnie z normami EN 50131, detektory te powinny być odpowiednio umieszczone, aby minimalizować ryzyko fałszywych alarmów, co jest kluczowe dla efektywności systemu. W praktyce, bariery podczerwieni są wykorzystywane w połączeniu z innymi systemami zabezpieczeń, takimi jak kamery monitoringu czy alarmy, co zwiększa ich skuteczność. Odpowiednie ich zainstalowanie oraz konfiguracja są zgodne z najlepszymi praktykami w branży ochrony, co zapewnia wysoki poziom bezpieczeństwa.

Pytanie 35

Transformator, którego uzwojenie pierwotne składa się z 500 zwojów, jest zasilany z sieci o napięciu 230 V. Urządzenie to ma dwa uzwojenia wtórne. Ile zwojów musi mieć każde z tych uzwojeń, aby osiągnąć napięcie 2 x 23 V na zaciskach wtórnych transformatora?

A. 25

B. 250

C. 50

D. 100

Odpowiedź 50 zwojów uzwojenia wtórnego jest poprawna, ponieważ transformator działa na zasadzie proporcjonalności między liczbą zwojów w uzwojeniu pierwotnym a napięciem na uzwojeniu wtórnym. Zastosowanie wzoru: U1/U2 = N1/N2, gdzie U1 to napięcie pierwotne, U2 to napięcie wtórne, N1 to liczba zwojów w uzwojeniu pierwotnym, a N2 to liczba zwojów w uzwojeniu wtórnym, pozwala nam obliczyć, ile zwojów potrzeba, aby uzyskać pożądane napięcie. W tym przypadku mamy U1 = 230 V, a ponieważ chcemy uzyskać 23 V na każdym z uzwojeń wtórnych, U2 = 23 V. Zatem, stosując wzór: 230 V / 23 V = 500 zwojów / N2, otrzymujemy N2 = 50. W praktyce, takie transformatory są używane w zasilaczach niskonapięciowych, gdzie wymagane jest obniżenie napięcia do wartości bezpiecznych dla urządzeń elektronicznych. Dzięki zrozumieniu tej zasady, inżynierowie mogą projektować układy zasilające z odpowiednimi parametrami elektrycznymi, co jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w aplikacjach przemysłowych oraz domowych.

Pytanie 36

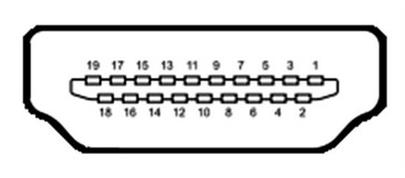

Na rysunku przedstawiono złącze interfejsu

A. DVI-A

B. FireWire

C. S-Video

D. HDMI

Złącze HDMI (High-Definition Multimedia Interface) to standard interfejsu, który jest obecnie powszechnie wykorzystywany w urządzeniach elektronicznych do przesyłania wysokiej jakości sygnału audio i wideo. Przedstawione na rysunku złącze z 19 pinami idealnie wpisuje się w specyfikację HDMI, co czyni je standardowym rozwiązaniem w kinach domowych, telewizorach, monitorach oraz laptopach. HDMI obsługuje różne rozdzielczości, w tym 4K i 8K, oraz zapewnia wsparcie dla różnych formatów audio, co czyni go niezwykle wszechstronnym narzędziem do transmisji multimediów. Dodatkowo, standard ten pozwala na przesyłanie sygnału z urządzeń przenośnych, jak smartfony czy tablety, co zwiększa jego funkcjonalność. HDMI wspiera także technologię HDCP (High-bandwidth Digital Content Protection), co jest istotne w kontekście ochrony treści cyfrowych. Warto również pamiętać, że HDMI ma wiele wersji, w tym HDMI 2.0 i 2.1, które oferują dodatkowe funkcje, takie jak zwiększona przepustowość i wsparcie dla dynamicznego HDR, co potwierdza jego znaczenie w nowoczesnej technologii multimedialnej.

Pytanie 37

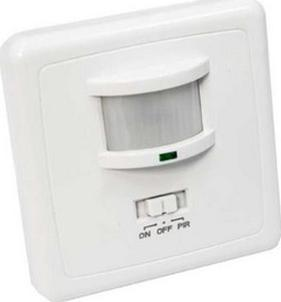

Przedstawione na rysunku urządzenie, wchodzące w skład Systemów Sygnalizacji Włamania i Napadu, to czujka

A. dymu i ciepła.

B. zalania.

C. ruchu.

D. magnetyczna.

Czujka ruchu to kluczowy element systemów sygnalizacji włamania i napadu, odpowiedzialny za wykrywanie ruchu w monitorowanym obszarze. Na zdjęciu widać charakterystyczny kształt czujki oraz soczewkę PIR (ang. Passive Infrared Sensor), która jest podstawowym elementem pozwalającym na detekcję zmian temperatury w otoczeniu. Czujki te są wykorzystywane w różnych zastosowaniach, od zabezpieczeń domów prywatnych po kompleksowe systemy ochrony w obiektach komercyjnych. W praktyce, czujki ruchu mogą być stosowane w połączeniu z innymi elementami zabezpieczeń, takimi jak kamery czy alarmy, co zwiększa ich efektywność. Warto pamiętać, że zgodnie z normami branżowymi, instalacja czujek ruchu powinna być przeprowadzona w taki sposób, aby zapewnić odpowiednie pokrycie strefy detekcji, co minimalizuje ryzyko fałszywych alarmów. Dobrze zaprojektowany system sygnalizacji włamania i napadu powinien więc uwzględniać lokalizację czujek oraz ich parametry techniczne, co zwiększa skuteczność detekcji.

Pytanie 38

Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono

A. wzmacniacz w. cz.

B. obwód wejściowy.

C. obiekt regulacji.

D. układ korekcyjny.

Na schemacie blokowym układu automatycznej regulacji znak X rzeczywiście oznacza obiekt regulacji. Obiekt regulacji to kluczowy element w systemach automatyki, odpowiadający za realizację procesu, który ma być kontrolowany. W praktyce może to być na przykład silnik elektryczny, piec, układ hydrauliczny, czy jakikolwiek inny system, którego parametry chcemy utrzymać w określonym zakresie. Wprowadzenie zakłóceń, które definiowane są jako z(t), pozwala na zrozumienie, jak układ reaguje na zmiany w otoczeniu oraz jak skutecznie wykonuje swoją funkcję regulacyjną. Wyjście obiektu, y(t), to wartość, która jest mierzona i na podstawie której podejmowane są decyzje w układzie regulacji. Zrozumienie roli obiektu regulacji jest fundamentalne w projektowaniu i analizie systemów automatyki, co jest potwierdzone w normach ISO 9001 dotyczących jakości i efektywności procesów. Przykładowo, w przemysłowej automatyce obiekty regulacji są często analizowane przy użyciu metod PID, które pozwalają na precyzyjne dostosowanie odpowiedzi systemu do zmian w zakłóceniach.

Pytanie 39

Jakiego typu procesor jest używany w wzmacniaczach z cyfrowym przetwarzaniem dźwięku?

A. AVR

B. CISC

C. RISC

D. DSP

Wzmacniacze z cyfrowym przetwarzaniem dźwięku (DSP - Digital Signal Processing) wykorzystują specjalizowane procesory, które są zoptymalizowane do realizacji skomplikowanych algorytmów manipulacji sygnałem. Procesory DSP charakteryzują się zdolnością do szybkiego przetwarzania danych w czasie rzeczywistym, co jest kluczowe w zastosowaniach audio, takich jak filtracja, kompresja, echo czy inny efekt dźwiękowy. Dzięki architekturze, która umożliwia równoległe przetwarzanie wielu operacji matematycznych, DSP potrafią efektywnie zarządzać dużymi zestawami danych audio. Przykłady zastosowań obejmują profesjonalne systemy nagłośnienia, gdzie jakość dźwięku ma kluczowe znaczenie, oraz w sprzęcie konsumenckim, takim jak procesory w soundbarach czy systemach hi-fi. Rekomendacje branżowe wskazują, że zastosowanie DSP w audio to standard w nowoczesnych urządzeniach, co potwierdza ich niezastąpioną rolę w obróbce dźwięku.

Pytanie 40

W dokumentacji urządzenia podano, że zakres napięcia zasilania wynosi od 10,8 V do 14,4 V. Wskaż odpowiednie ustawienie zasilacza w momencie uruchamiania tego układu.

A. 18,7 V

B. 10,1 V

C. 15,4 V

D. 13,8 V

Wybór napięcia zasilania 13,8 V jest właściwy, ponieważ mieści się w określonym zakresie napięcia zasilania urządzenia, wynoszącym od 10,8 V do 14,4 V. Ustalając napięcie na poziomie 13,8 V, zapewniamy stabilne zasilanie, które jest optymalne dla wielu urządzeń elektronicznych, w tym systemów telekomunikacyjnych i innych aplikacji wymagających precyzyjnego zasilania. Utrzymanie napięcia w tym zakresie nie tylko zapewnia prawidłową pracę układu, ale także minimalizuje ryzyko uszkodzenia komponentów. W praktyce, wiele zasilaczy ma możliwość precyzyjnego ustawienia napięcia, co pozwala na dostosowanie do specyficznych wymagań urządzenia. Zgodnie ze standardami branżowymi, takich jak IEC 60950, ważne jest, aby unikać zasilania urządzeń napięciem powyżej ich maksymalnych specyfikacji, co może prowadzić do uszkodzeń termicznych lub innych awarii. Dlatego też, wybór 13,8 V jako napięcia zasilania jest nie tylko poprawny, ale również praktycznie zalecany dla zapewnienia długotrwałej i niezawodnej pracy układu.
