Szczegółowe wyniki:

Pytanie 1

Co oznacza symbol graficzny przedstawiony na rysunku?

A. Syfon.

B. Baterię czerpalną.

C. Zawór czerpalny.

D. Kurek kątowy.

Symbol, który widzisz na rysunku, to bateria czerpalna. To dość ważny element w każdej instalacji wodociągowej. W sumie to jak mózg do wody – bez niej wszystko by się nie udało. Baterie czerpalne, albo jak to niektórzy mówią, umywalkowe, pozwalają na pobieranie wody z sieci. W projektach technicznych używanie standardowych symboli jest super istotne, żeby wszystko było jasne. Takie baterie znajdziesz w łazienkach czy kuchniach, gdzie przydają się do codziennej higieny czy gotowania. W branży budowlanej i hydraulicznej, wiedza o symbolach to klucz, żeby zrozumieć rysunki i schematy. Z mojego doświadczenia, znajomość norm, takich jak EN 12056, naprawdę pomaga w pracy inżyniera, bo dobrze jest wiedzieć, co i jak interpretować.

Pytanie 2

Kanalizację można wykonać z rur

A. aluminiowych

B. HDPE

C. miedzianych

D. Pex-Alu-Pex

Wybór miedzi jako materiału do budowy instalacji kanalizacyjnej jest niewłaściwy. Miedź ma ograniczone zastosowanie w kanalizacji ze względu na wysokie koszty oraz większe ryzyko korozji, szczególnie w środowisku o dużej wilgotności oraz w obecności związków chemicznych. Dodatkowo, miedź nie jest materiałem elastycznym, co utrudnia jej montaż w trudnych warunkach gruntowych. Z kolei rury Pex-Alu-Pex, mimo swojej popularności w instalacjach wodociągowych, nie są zalecane do systemów kanalizacyjnych. Ich konstrukcja opiera się na połączeniu warstw polietylenu i aluminium, co czyni je podatnymi na działanie substancji chemicznych obecnych w ściekach. Rury aluminiowe, chociaż lekkie, mają podobne problemy z korozją i nie są standardowo stosowane w instalacjach kanalizacyjnych, co potwierdzają normy branżowe. Ostatecznie, wszystkie te materiały mogą prowadzić do problemów eksploatacyjnych, co jest powodem, dla którego nie są uznawane za odpowiednie do budowy instalacji kanalizacyjnej.

Pytanie 3

Materiały, które należy nabyć w celu zainstalowania hydrantu nadziemnego w sieci wodociągowej, łącząc go z trójnikiem żeliwnym 160/100/160, to:

A. zasuwa odcinająca kołnierzowa DN 100, zwężka kołnierzowa DN 100/80, kolano stopowe DN80, hydrant nadziemny DN 80

B. zasuwa odcinająca klinowa DN 80, zwężka kołnierzowa DN 160/100, kolano PVC 100, hydrant nadziemny DN 80

C. zasuwa odcinająca kołnierzowa DN 100, króciec kołnierzowy DN 100, redukcja PVC DN 100/80, kolano PVC DN 80, hydrant nadziemny DN 80

D. zasuwa odcinająca klinowa DN 160, nasuwka PVC DN 80, kolano stopowe DN 80, hydrant nadziemny DN 80

Analizując pozostałe odpowiedzi, można zauważyć, że zawierają one błędne kombinacje elementów, które nie spełniają wymogów technicznych dla montażu hydrantu nadziemnego. Na przykład, zasuwa odcinająca klinowa DN 80 nie jest odpowiednia do systemu, w którym hydrant ma średnicę 80 mm; jej zastosowanie w tej sytuacji może prowadzić do ograniczenia przepływu. Podobnie, zwężka kołnierzowa DN 160/100 nie może być użyta, ponieważ nie jest zgodna z wymaganym połączeniem średnicy przewodu sieci wodociągowej DN 100. Kolejnym błędem jest sugerowanie użycia kolana PVC 100, które nie odpowiada potrzebom strukturalnym hydrantu. W kontekście hydrauliki, zastosowanie PVC w miejscach narażonych na wysokie ciśnienie i zmienne temperatury może być niewłaściwe, co stwarza ryzyko uszkodzenia systemu. Z kolei kolano stopowe DN 80, choć odpowiednie, może nie wystarczyć bez odpowiednich połączeń, jakie zapewnia kołnierz DN 100. W przypadku hydrantów, istotne jest również dobieranie elementów zgodnie z przyjętymi normami i wytycznymi, co jest kluczowe dla zapewnienia ich efektywności i bezpieczeństwa w eksploatacji. Należy zwrócić uwagę na dobór odpowiednich materiałów, gdyż ich niewłaściwa specyfikacja może prowadzić do awarii instalacji, a co za tym idzie – zagrożeń dla użytkowników oraz utraty zasobów wody. Dobrą praktyką jest także przeglądanie standardów branżowych, takich jak PN-EN 805, które definiują wymagania dla infrastruktury wodociągowej.

Pytanie 4

Rury wodociągowe PE100 powinny być łączone przez

A. lutowanie

B. zgrzewanie

C. zaprasowywanie

D. gwintowanie

Rury wodociągowe PE100 są materiałem o wysokiej wytrzymałości i elastyczności, co czyni je idealnym do zastosowań w systemach wodociągowych. Łączenie tych rur poprzez zgrzewanie jest najskuteczniejszym i najczęściej stosowanym sposobem, ponieważ zapewnia trwałe i szczelne połączenie. Proces zgrzewania polega na podgrzewaniu końców rur do odpowiedniej temperatury, a następnie ich połączeniu pod ciśnieniem, co prowadzi do wytworzenia jednolitej struktury materiału. Dzięki temu unikamy możliwości wystąpienia nieszczelności, co jest kluczowe w systemach przesyłowych. Zgrzewanie rur PE100 jest zgodne z normami branżowymi, takimi jak PN-EN 12201, które regulują wymagania dotyczące materiałów stosowanych w systemach wodociągowych. Przykładowe zastosowania obejmują rurociągi do transportu wody pitnej oraz w instalacjach przemysłowych, gdzie trwałość i niezawodność połączeń są niezbędne.

Pytanie 5

Do czego służy manometr zainstalowany w systemie grzewczym?

A. Pomiaru zużycia energii cieplnej

B. Regulacji przepływu wody w systemie

C. Pomiaru temperatury wody w kaloryferach

D. Pomiaru ciśnienia w instalacji

Manometr jest kluczowym narzędziem w systemach grzewczych, ponieważ pozwala na monitorowanie ciśnienia w instalacji. Ciśnienie w systemie grzewczym jest niezwykle ważne dla jego prawidłowego funkcjonowania. Zbyt niskie ciśnienie może prowadzić do niewystarczającego obiegu czynnika grzewczego, co skutkuje niedogrzaniem pomieszczeń. Z kolei zbyt wysokie ciśnienie może prowadzić do uszkodzenia elementów instalacji, takich jak przewody czy zawory. Dlatego manometr pozwala na regularną kontrolę ciśnienia i szybką reakcję w przypadku jego nieprawidłowości. W praktyce, użytkownik systemu powinien regularnie sprawdzać wskazania manometru i porównywać je z zaleceniami producenta systemu. Wartości ciśnienia są zazwyczaj określone w instrukcji obsługi i powinny być utrzymywane w określonym zakresie. Dzięki manometrowi można również zidentyfikować potencjalne wycieki lub problemy związane z niewłaściwą pracą pompy cyrkulacyjnej. Praktyczne użycie manometru to także prewencyjne działania, które mogą zapobiec poważniejszym awariom i kosztownym naprawom.

Pytanie 6

Jakiego urządzenia należy użyć do łączenia rur PEX oraz kształtek w systemie grzewczym?

A. Gwinciarki elektrycznej

B. Zgrzewarki elektrooporowej

C. Zaciskarki osiowej

D. Zgrzewarki kielichowej

Zgrzewarka elektrooporowa, zgrzewarka kielichowa oraz gwinciarka elektryczna to urządzenia, które nie są przeznaczone do łączenia rur PEX. Zgrzewarka elektrooporowa wykorzystuje proces zgrzewania oporowego, co jest skuteczne dla rur metalowych lub termoplastycznych, ale nie dla rur PEX, które wymagają innego podejścia ze względu na swoje właściwości materiałowe. Zgrzewarki kielichowe, natomiast, są stosowane głównie do łączenia rur z PVC lub innych materiałów poprzez zgrzewanie kielichowe, co ponownie nie znajduje zastosowania w przypadku rur PEX. Gwinciarka elektryczna służy do wytwarzania gwintów na rurach metalowych, co jest kluczowe w instalacjach, gdzie gwintowane połączenia są standardem, ale nie sprawdza się w kontekście rur PEX. Często popełnianym błędem jest mylenie technologii łączenia rur, które wynikają z braku znajomości właściwości materiałów oraz dostępnych metod montażowych. Każda z wymienionych metod ma swoje zastosowanie, ale nie w kontekście rur PEX, dlatego kluczowe jest, aby wykonawcy instalacji grzewczych było znane właściwe narzędzie i technika do łączenia tych rur, co zabezpieczy system przed ewentualnymi awariami lub nieszczelnościami.

Pytanie 7

Jakie urządzenie wykorzystuje się do pomiaru objętości gazu, który przepływa?

A. vacuometr

B. barometr

C. anemometr

D. gazomierz

Gazomierz jest urządzeniem zaprojektowanym specjalnie do pomiaru objętości gazu przepływającego w systemach rurociągowych. Działa na zasadzie pomiaru objętości gazu w określonym czasie, co pozwala na dokładne określenie ilości zużywanego gazu. Gazomierze są szeroko stosowane w różnych branżach, w tym w dostarczaniu gazu ziemnego do gospodarstw domowych oraz w przemyśle, gdzie monitorowanie zużycia gazu jest kluczowe dla efektywności energetycznej. W standardach branżowych, takich jak ISO 5167, określone są metody pomiaru przepływów gazu, które gazomierze starają się spełniać, aby zapewnić dokładność i niezawodność. Przykładem zastosowania gazomierza może być jego instalacja w domowych systemach grzewczych, gdzie umożliwia monitorowanie kosztów ogrzewania oraz zarządzanie zużyciem energii. Ponadto, nowoczesne gazomierze często wyposażone są w dodatkowe funkcjonalności, takie jak zdalne odczyty, co znacząco ułatwia zarządzanie danymi o zużyciu.

Pytanie 8

Aby podłączyć pralkę automatyczną do instalacji wody zimnej, należy użyć węża oraz zaworu

A. redukcyjnego

B. zwrotnego

C. odcinającego

D. spustowego

Odpowiedź "odcinającego" jest prawidłowa, ponieważ zawór odcinający jest kluczowym elementem instalacji urządzenia, jakim jest pralka automatyczna. Jego głównym zadaniem jest kontrola przepływu wody do pralki, co pozwala na bezpieczne i efektywne użytkowanie urządzenia. W przypadku awarii lub konieczności przeprowadzenia konserwacji, zawór odcinający umożliwia szybkie odcięcie dopływu wody, co minimalizuje ryzyko zalania. Zgodnie z normami instalacyjnymi, zawory powinny być umieszczane w łatwo dostępnych miejscach, aby zapewnić wygodny dostęp w sytuacjach awaryjnych. Przykładem zastosowania może być sytuacja, gdy podczas włączenia pralki wystąpi nieszczelność – zawór odcinający pozwoli na szybkie przerwanie dopływu wody. Warto również zauważyć, że stosowanie zaworów zgodnych z normami EN 13828 oraz PN-EN 15010 gwarantuje wysoką jakość oraz bezpieczeństwo użytkowania. W kontekście instalacji hydraulicznym, zawór odcinający jest podstawowym elementem, który powinien być zawsze stosowany przy podłączaniu urządzeń AGD do sieci wodociągowej.

Pytanie 9

Przedstawione na rysunku narzędzia są potrzebne do montażu instalacji grzewczej z rur

A. PE-X.

B. stalowych.

C. CPVC.

D. miedzianych.

Rura PE-X, czyli polietylen sieciowany, jest jednym z najpopularniejszych materiałów stosowanych w nowoczesnych instalacjach grzewczych z uwagi na swoją elastyczność oraz odporność na wysokie temperatury i korozję. Narzędzia przedstawione na zdjęciu, takie jak zaciskarka, są specjalistycznymi instrumentami niezbędnymi do montażu systemów z rur PE-X. W praktyce, instalacje te często wykorzystują systemy ogrzewania podłogowego i grzejniki, co czyni je niezwykle wszechstronnymi. Wymagania normatywne dotyczące instalacji grzewczych, takie jak PN-EN 1264 dotyczące ogrzewania podłogowego, podkreślają znaczenie stosowania odpowiednich materiałów i narzędzi, aby zapewnić efektywność energetyczną i trwałość instalacji. Dzięki elastyczności rur PE-X, instalacje można łatwo dostosować do różnych kształtów pomieszczeń, co znacznie ułatwia proces montażu i zwiększa komfort użytkowania.

Pytanie 10

Jaką funkcję pełni odsadzka montowana w pionie kanalizacyjnym?

A. Spowalnia prędkość przepływu ścieków

B. Zapewnia wentylację i napowietrzenie instalacji

C. Pozwala na dostęp do wnętrza przewodów

D. Chroni budynek przed zalaniem przez cofające się ścieki

Odsadzka montowana na pionie kanalizacyjnym pełni kluczową rolę w regulacji przepływu ścieków, spowalniając ich prędkość. Dzięki zastosowaniu odpowiednich kształtów i materiałów, odsadzki pozwalają na efektywne zarządzanie przepływem i uniknięcie nadmiernych turbulencji, które mogą prowadzić do powstawania hałasu oraz uszkodzeń systemu. Przykładem mogą być instalacje w budynkach wielorodzinnych, gdzie odpowiednio zaprojektowane odsadzki minimalizują ryzyko osadzania się zanieczyszczeń w przewodach. Ponadto, zgodnie z normami budowlanymi, odpowiednia prędkość przepływu jest istotna dla zapewnienia ciągłości systemu kanalizacyjnego oraz jego wydajności. W ten sposób, stosowanie odsadzek zgodnie z najlepszymi praktykami inżynieryjnymi przyczynia się do długotrwałej i niezawodnej pracy systemu kanalizacyjnego.

Pytanie 11

Obowiązkowe wyznaczanie stref kontrolowanych dotyczy sieci

A. gazowej

B. kanalizacyjnej

C. wodociągowej

D. ciepłowniczej

Strefy kontrolowane są kluczowym elementem w zarządzaniu bezpieczeństwem sieci gazowych, które z racji swojej specyfiki wymagają szczególnej uwagi. Wyznaczanie stref kontrolowanych dla sieci gazowej wynika z konieczności minimalizowania ryzyka wystąpienia awarii, które mogą prowadzić do poważnych zagrożeń, takich jak pożary czy eksplozje. W praktyce oznacza to, że obszary wokół instalacji gazowych są monitorowane i zabezpieczane, aby ograniczyć dostęp osób nieuprawnionych oraz zapewnić odpowiednie procedury w przypadku wykrycia nieszczelności. Przykładem jest stosowanie różnych technologii detekcji gazu oraz regularne kontrole stanu technicznego infrastruktury. W kontekście regulacji prawnych, takie strefy są często określane przez normy branżowe, takie jak PN-EN 1594, które wskazują, jak należy projektować i utrzymywać sieci gazowe w sposób bezpieczny. Właściwe wyznaczanie stref kontrolowanych jest zatem integralnym elementem systemu zarządzania ryzykiem, który ma na celu zapewnienie bezpieczeństwa zarówno dla użytkowników, jak i dla środowiska.

Pytanie 12

Jakie jest ciśnienie głównej próby szczelności dla instalacji gazowej, która przebiega przez pomieszczenia mieszkalne?

A. 40 kPa

B. 100 kPa

C. 80 kPa

D. 25 kPa

Zrozumienie ciśnienia próbnego dla instalacji gazowych jest kluczowe dla zapewnienia bezpieczeństwa i sprawności systemów. Odpowiedzi o wartościach ciśnienia takich jak 80 kPa, 40 kPa, czy 25 kPa są niewłaściwe z kilku podstawowych powodów. Po pierwsze, wartości te nie są zgodne z normami regulującymi przeprowadzanie prób szczelności instalacji gazowych. Ciśnienie 80 kPa, choć wyższe niż minimalne wartości dla niektórych instalacji, nie zapewnia wystarczającego poziomu diagnostycznego w kontekście testów szczelności. W przypadku 40 kPa, ciśnienie to jest zbyt niskie, co może prowadzić do fałszywych wyników i niedoszacowania ryzyka nieszczelności. Taki stan rzeczy może skutkować poważnymi zagrożeniami, zwłaszcza w pomieszczeniach mieszkalnych, gdzie obecność gazu może stwarzać sytuacje niebezpieczne. Podobnie, wartość 25 kPa jest zdecydowanie zbyt niska, co czyni ją nieodpowiednią do zapewnienia realnej oceny szczelności instalacji. Przy tak niskim ciśnieniu ryzyko wycieków nie zostanie odpowiednio zidentyfikowane, co może prowadzić do tragicznych skutków. Typowe błędy myślowe obejmują nieprzestrzeganie norm branżowych oraz bagatelizowanie znaczenia ciśnienia próbnego, co potrafi wprowadzać w błąd i prowadzić do niedopuszczalnych sytuacji w eksploatacji instalacji gazowych.

Pytanie 13

Grzejnik przedstawiony na rysunku należy podłączyć do instalacji centralnego ogrzewania w sposób

A. boczny.

B. siodłowy.

C. krzyżowy.

D. dolny.

Odpowiedź "dolny" jest poprawna, ponieważ grzejniki panelowe, takie jak przedstawiony na zdjęciu, najczęściej mają przyłącza umieszczone u dołu. Podłączenie dolne jest zalecane, gdyż umożliwia optymalne wykorzystanie całej powierzchni grzejnika, co prowadzi do efektywniejszego przekazywania ciepła do pomieszczenia. W przypadku grzejników z przyłączami dolnymi, woda z instalacji centralnego ogrzewania wchodzi do grzejnika od dołu, a następnie wraca do instalacji z górnej części, co sprzyja odpowiedniemu obiegowi wody. Zastosowanie tego sposobu podłączenia jest zgodne z ogólnymi zasadami projektowania systemów grzewczych, które podkreślają znaczenie efektywności energetycznej oraz komfortu cieplnego w budynkach. Ponadto dolne przyłącza mogą ułatwić potryskanie powietrza z instalacji, co jest istotne w kontekście prawidłowego działania grzejnika. Warto zaznaczyć, że zgodnie z normami branżowymi, wszystkie instalacje centralnego ogrzewania powinny być projektowane z uwzględnieniem lokalnych warunków oraz specyfiki używanych urządzeń, co pozwala na ich długotrwałe i bezawaryjne użytkowanie.

Pytanie 14

Jakie narzędzia są potrzebne do realizacji instalacji wodociągowej z rur polipropylenowych łączonych metodą zgrzewania kielichowego?

A. Wyoblak, obcinak kółkowy, zgrzewarka kielichowa

B. Zdzierak, zgrzewarka kielichowa, zestaw nasadek

C. Wyoblak, zestaw narzynek, zgrzewarka kielichowa

D. Zgrzewarka kielichowa, ekspander, zdzierak

Odpowiedź wskazująca na zdzierak, zgrzewarkę kielichową oraz komplet nasadek jest prawidłowa, ponieważ wszystkie te narzędzia są niezbędne do wykonania instalacji wodociągowej z rur polipropylenowych z zastosowaniem zgrzewania kielichowego. Zgrzewarka kielichowa jest kluczowym narzędziem, które umożliwia trwałe połączenie rur poprzez ich podgrzewanie i zgrzewanie w odpowiedniej temperaturze. W procesie tym, ważne jest, aby użycie zdzieraka, który służy do usuwania zewnętrznej warstwy materiału z końców rur, było przeprowadzone poprawnie, co zapewnia lepszą adhezję podczas zgrzewania. Komplet nasadek jest również istotny, ponieważ umożliwia dostosowanie narzędzi do różnych średnic rur, co jest szczególnie istotne w praktycznych zastosowaniach hydraulicznych, gdzie różnorodność średnic rur jest powszechna. Stosowanie tych narzędzi zgodnie z najlepszymi praktykami branżowymi zapewnia nie tylko trwałość i bezpieczeństwo połączeń, ale także minimalizuje ryzyko awarii instalacji wodociągowej w przyszłości. Warto pamiętać, że właściwe przygotowanie i dobór narzędzi są kluczowe dla sukcesu każdego projektu hydraulicznego.

Pytanie 15

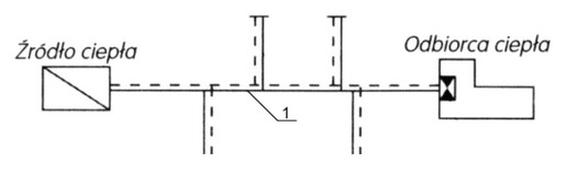

Na schemacie układu ciepłowniczego cyfrą 1 oznaczono sieć

A. tranzytową.

B. magistralną.

C. osiedlową.

D. odgałęźną.

Wybór niewłaściwej odpowiedzi na pytanie o sieci ciepłownicze może wynikać z nieporozumień dotyczących ich funkcji i charakterystyki. Sieć osiedlowa, na przykład, to fragment systemu, który rozprowadza ciepło na mniejsze obszary, a jej przekroje rur są znacznie mniejsze niż w sieci magistralnej, co ogranicza ilość przesyłanego ciepła. Wybierając odpowiedź dotyczącą sieci odgałęźnej, można mylnie zakładać, że jest ona odpowiednia dla długodystansowego transportu ciepła, podczas gdy w rzeczywistości odgałęźna sieć jest jedynie częścią większego systemu, która łączy sieć magistralną z odbiorcami. Również sieć tranzytowa, która może być postrzegana jako odpowiednia odpowiedź, w rzeczywistości odnosi się do transportu ciepła między różnymi systemami lub źródłami, a nie do głównego przewodu. Warto zaznaczyć, że typowe błędy w myśleniu dotyczące tych terminów mogą prowadzić do nieprawidłowych wniosków na temat struktury i zarządzania systemami ciepłowniczymi. Zrozumienie roli sieci magistralnej oraz jej odmienności od innych typów sieci jest kluczowe dla skutecznego planowania i zarządzania infrastrukturą cieplną w miastach.

Pytanie 16

Wysokość montażu baterii wiszącej, mierzona od górnej krawędzi wanny do osi baterii, powinna wynosić

A. od 25 do 35 cm

B. od 100 do 150 cm

C. od 90 do 120 cm

D. od 10 do 18 cm

Poprawna odpowiedź, czyli wysokość montażu baterii wiszącej od 10 do 18 cm, jest zgodna z powszechnie stosowanymi standardami w branży sanitarno-grzewczej. Montując baterię w tym przedziale, zapewniamy optymalne warunki użytkowania, które sprzyjają komfortowi korzystania z wanny. Wysokość ta umożliwia łatwe sięganie do kranu zarówno stojąc, jak i siedząc w wannie, co ma kluczowe znaczenie w kontekście ergonomii. W praktyce, jeśli bateria jest umieszczona zbyt wysoko, może to prowadzić do niewłaściwego używania, co z kolei może skutkować zachlapaniami i utratą komfortu użytkownika. Warto również zauważyć, że zalecane wysokości montażu baterii są oparte na badaniach użytkowników oraz wymaganiach ergonomicznych, które zostały opracowane przez organizacje zajmujące się normami budowlanymi. Dodatkowo, wybierając odpowiednie akcesoria łazienkowe, warto kierować się także ich estetyką oraz korespondencją z ogólnym stylem wnętrza, co może być ułatwione dzięki właściwemu umiejscowieniu elementów wyposażenia.

Pytanie 17

Czym jest węzeł ciepłowniczy?

A. instalacja do dystrybucji energii cieplnej w obiekcie

B. element łączący system ciepłowniczy z instalacją ogrzewania centralnego

C. źródło ciepła, które zaspokaja wymagania energetyczne całego budynku

D. urządzenie służące do zwiększania ciśnienia czynnika grzewczego

Wybór nieprawidłowych odpowiedzi świadczy o niepełnym zrozumieniu roli węzła ciepłowniczego w systemie grzewczym. Pierwsza z kontrowersyjnych koncepcji, czyli traktowanie węzła jako urządzenia do podnoszenia ciśnienia czynnika grzejnego, jest błędna, ponieważ takie urządzenia, jak pompy, pełnią tę funkcję, a nie węzeł. Węzeł ciepłowniczy nie jest samodzielnym źródłem energii ani nie rozprowadza energii cieplnej, co sugeruje druga opcja. W rzeczywistości, rozprowadzenie energii cieplnej w budynku odbywa się za pomocą instalacji grzewczych, do których węzeł dostarcza ciepło w odpowiedniej formie. Ostatnia odpowiedź, definiująca węzeł jako źródło ciepła zaspokajające potrzeby energetyczne całego obiektu, również jest myląca. Węzeł ciepłowniczy zazwyczaj nie pełni funkcji generowania ciepła, lecz stanowi łącznik pomiędzy zewnętrzną siecią ciepłowniczą a systemem wewnętrznym budynku. Zrozumienie właściwej roli węzła ciepłowniczego jest kluczowe dla projektowania efektywnych i ekonomicznych systemów grzewczych, które są zgodne z obowiązującymi normami oraz najlepszymi praktykami w branży, eliminując tym samym nieefektywności oraz straty energii.

Pytanie 18

Główne testy szczelności stalowej instalacji gazowej realizuje się

A. po podłączeniu wszystkich odbiorników gazowych

B. przed zamontowaniem zaworów

C. przed nałożeniem izolacji antykorozyjnej

D. po zainstalowaniu gazomierza

Jak się robi próby szczelności instalacji gazowej w złym czasie, to może to prowadzić do poważnych problemów. Na przykład, jeśli zrobisz test po podłączeniu wszystkich odbiorników gazu, to może być większe ryzyko nieszczelności, a ich znalezienie będzie trudniejsze. Z kolei, jeśli próbujesz zrobić test przed montażem zaworów, to nie sprawdzisz, czy cały system działa dobrze, bo bez zaworów nie masz pełnego obrazu. Gdy testy robi się po założeniu gazomierza, to nieszczelności mogą się nie ujawnić, co znowu zwiększa ryzyko wycieków gazu. Fajnie, że są normy i przepisy dotyczące instalacji gazowych, bo one mówią, że wszystko trzeba sprawdzić na raz. To ułatwia zrozumienie stanu instalacji i zmniejsza ryzyko związane z użytkowaniem gazu.

Pytanie 19

Aby zrealizować odgałęzienie na już istniejącym gazociągu z rur PE o średnicy do 63 mm, powinno się użyć

A. mufę równoprzelotową elektrooporową

B. mufę redukcyjną elektrooporową

C. kolano elektrooporowe

D. trójnik elektrooporowy

Trójnik elektrooporowy jest dedykowany do wykonywania odgałęzień na gazociągach, w tym na instalacjach z rur PE o średnicy do 63 mm. Jego konstrukcja pozwala na bezpieczne i szczelne połączenie dodatkowego odcinka rury z istniejącym gazociągiem, co jest kluczowe dla zapewnienia ciągłości i bezpieczeństwa transportu gazu. W procesie montażu trójnika elektrooporowego wykorzystywana jest technika spawania elektrooporowego, która polega na zastosowaniu prądu elektrycznego do podgrzewania materiału, co prowadzi do jego stopienia i stworzenia solidnego połączenia. Jest to metoda zgodna z normami branżowymi, co zapewnia wysoką jakość wykonania. Praktycznym zastosowaniem trójnika elektrooporowego jest np. rozgałęzienie sieci gazowej w celu zasilenia dodatkowych odbiorców, co wymaga precyzyjnego i pewnego montażu, aby uniknąć wycieków. Warto także zwrócić uwagę na aspekty serwisowe, gdyż trójniki są także łatwiejsze do wymiany lub naprawy niż inne elementy, co podnosi efektywność działania całego systemu.

Pytanie 20

Gazomierzy nie można instalować

A. w szybach pionów instalacyjnych

B. w pomieszczeniach o dużej wilgotności

C. w jednej szafce z kurkiem głównym

D. w piwnicach

Montowanie gazomierzy w szybach pionów instalacyjnych, piwnicach lub w jednej szafce z kurkiem głównym wydaje się być praktycznym rozwiązaniem, jednak w rzeczywistości wiąże się z wieloma problemami, które mogą zagrażać bezpieczeństwu użytkowników oraz dokładności pomiaru. Szyby pionów instalacyjnych są przeznaczone do prowadzenia rur i innych elementów instalacji, a umieszczanie tam gazomierzy może prowadzić do trudności w dostępie do urządzenia w przypadku awarii. Ponadto, gazomierze wymagają odpowiedniej przestrzeni do wentylacji, co jest trudne do zapewnienia w takich lokalizacjach. W piwnicach, które często mają ograniczoną wentylację i mogą być narażone na wilgoć, montaż gazomierzy jest niezalecany. Długotrwała ekspozycja na wilgoć może prowadzić do uszkodzeń i błędnych odczytów. Montowanie gazomierzy w jednej szafce z kurkiem głównym również budzi wątpliwości, ponieważ różne urządzenia wymagają odpowiedniej separacji, aby zminimalizować ryzyko awarii i zwiększyć efektywność działania. Takie podejście może prowadzić do nieprzewidywalnych konsekwencji, w tym do niewłaściwej eksploatacji instalacji gazowej i potencjalnego zagrożenia dla zdrowia i życia użytkowników. Z tych powodów, decyzje o lokalizacji gazomierzy powinny być dokładnie przemyślane i zgodne z obowiązującymi normami oraz najlepszymi praktykami w branży.

Pytanie 21

Jaką złączkę warto użyć w instalacji wentylacyjnej, aby przejść z prostokątnego przekroju przewodu na okrągły?

A. Redukcję symetryczną prostokątną

B. Dyfuzor

C. Redukcję asymetryczną prostokątną

D. Odsadzkę prostokątną

Dyfuzor jest kluczowym elementem w systemach wentylacyjnych, który umożliwia zmianę przekroju przewodu z prostokątnego na okrągły. Jego główną funkcją jest nie tylko dostosowanie kształtu przewodu, ale także efektywne rozprowadzenie powietrza w przestrzeni. Zastosowanie dyfuzora pozwala na równomierne rozprowadzenie strumienia powietrza, co wpływa na poprawę komfortu użytkowników oraz efektywność energetyczną systemu. Dyfuzory są projektowane zgodnie z normami branżowymi, takimi jak PN-EN 12599, które określają wymagania dotyczące wydajności i hałasu. Praktycznym przykładem zastosowania dyfuzora jest jego użycie w biurowcach i budynkach użyteczności publicznej, gdzie wymagana jest kontrola klimatu oraz estetyka wykończenia wnętrz. Dobrze dobrany dyfuzor nie tylko zmniejsza opory powietrza, ale także minimalizuje turbulencje, co sprzyja cichszej pracy wentylacji. Warto również zaznaczyć, że dyfuzory mogą być wykonane z różnych materiałów, w tym tworzyw sztucznych i metalu, co pozwala na ich łatwe dopasowanie do specyficznych warunków instalacyjnych.

Pytanie 22

Zgodnie z wytycznymi zamieszczonymi w ramce próbę szczelności sieci ciepłowniczych należy wykonać

Próbę szczelności sieci ciepłowniczych przeprowadza się po zmontowaniu odcinka rurociągu, wykonaniu naciągu wstępnego wydłużek, ułożeniu na podporach ruchomych i zamocowaniu podpór stałych, przed nałożeniem izolacji cieplnej.

A. przed nałożeniem izolacji cieplnej.

B. po nałożeniu izolacji cieplnej.

C. po zmontowaniu całego rurociągu.

D. przed zamontowaniem podpór stałych.

Zrobienie próby szczelności w sieciach ciepłowniczych przed założeniem izolacji cieplnej jest naprawdę ważne, żeby system grzewczy działał jak należy. Izolacja pomaga ograniczyć straty ciepła, ale jak nałożymy ją wcześniej, to potem może być ciężko dostać się do rurociągu, jakby nagle coś zaczęło cieknąć. Dobrze jest wykonać tę próbę już po zmontowaniu odcinka, ale przed izolacją – wtedy możemy złapać nieszczelności na wczesnym etapie. Na przykład, używanie ciśnienia do testowania szczelności daje nam pewność, że wszystkie połączenia trzymają, a system jest gotowy do dalszej eksploatacji. Jak coś jednak wyjdzie nie tak, to naprawy można zrobić przed nałożeniem izolacji. Taki sposób działania jest zgodny z najlepszymi praktykami w branży, co w efekcie podnosi bezpieczeństwo i efektywność systemów ciepłowniczych.

Pytanie 23

Minimalny czas przeprowadzenia próby szczelności instalacji klimatyzacji z urządzeniem typu Split w budynku mieszkalnym o powierzchni do 80 m² wynosi

A. 24 godziny

B. 18 godzin

C. 6 godzin

D. 12 godzin

Czas trwania próby szczelności instalacji klimatyzacyjnej z klimatyzatorem typu Split w budynku mieszkalnym o powierzchni do 80 m² wynosi minimum 24 godziny. Przeprowadzenie próby szczelności przez co najmniej 24 godziny jest zgodne z zaleceniami norm branżowych, takich jak PN-EN 378, które wskazują na konieczność pełnego rozprężenia czynnika chłodniczego w instalacji, by dokonać rzetelnej oceny ewentualnych nieszczelności. W praktyce, dłuższy czas próby pozwala na dokładniejsze wykrycie nawet najmniejszych nieszczelności, co jest kluczowe dla późniejszej efektywności energetycznej urządzenia oraz jego trwałości. Właściwe przeprowadzenie próby szczelności nie tylko minimalizuje ryzyko wycieku czynnika chłodniczego, ale także przyczynia się do poprawy wydajności systemu. Przykładowo, w przypadku instalacji, która nie przeszła próby szczelności przez wymagany czas, może wystąpić niskie ciśnienie wewnętrzne, co obniża wydajność chłodzenia oraz zwiększa zużycie energii. Dlatego tak ważne jest przestrzeganie zaleceń dotyczących prób szczelności.

Pytanie 24

Kurek główny instalacji gazowej powinien być umieszczony w wentylowanej szafce wykonanej z materiałów o niskiej zapalności?

A. w pomieszczeniu gospodarczym

B. na zewnątrz budynku

C. w piwnicy, w zamkniętym pomieszczeniu

D. na klatce schodowej

Umieszczenie kurka głównego instalacji gazowej na klatce schodowej, w piwnicy lub w pomieszczeniu gospodarczym niesie ze sobą istotne ryzyka oraz narusza zasady bezpieczeństwa. Klatka schodowa, będąca miejscem ewakuacyjnym, nie powinna być zajmowana przez urządzenia gazowe, ponieważ w sytuacji awaryjnej może to uniemożliwić bezpieczną ewakuację mieszkańców. Pożar lub wyciek gazu na klatce schodowej stwarza dodatkowe zagrożenie dla osób korzystających z tego miejsca. Piwnica, będąca zamkniętym pomieszczeniem, jest miejscem o ograniczonej wentylacji, co stwarza ryzyko gromadzenia się gazu w przypadku awarii. W sytuacji, gdy gaz zaczyna się kumulować, może to doprowadzić do wybuchu, co jest szczególnie niebezpieczne w zamkniętych przestrzeniach. Umieszczanie kurka w pomieszczeniu gospodarczym, które często wykorzystywane jest do przechowywania różnych substancji, również zwiększa ryzyko. W takich miejscach może dojść do przypadkowego zapłonu, co jest nieakceptowalne w kontekście przepisów dotyczących bezpieczeństwa instalacji gazowych. W każdym przypadku, umiejscowienie kurka powinno zawsze uwzględniać zarówno dostępność, jak i minimalizację ryzyka pożaru oraz wybuchu, co jest kluczowe w projektowaniu systemów gazowych.

Pytanie 25

Jaką funkcję pełni hydrofor w instalacji wodociągowej?

A. Dezynfekuje wodę z bakterii

B. Oczyszcza wodę z zanieczyszczeń

C. Podgrzewa wodę użytkową

D. Utrzymuje stałe ciśnienie wody w instalacji

Odpowiedzi sugerujące, że hydrofor podgrzewa, oczyszcza czy dezynfekuje wodę, wynikają z częstego mylenia funkcji różnych urządzeń stosowanych w instalacjach sanitarnych. Hydrofor nie podgrzewa wody, ponieważ jego konstrukcja i zasada działania nie obejmuje elementów grzejnych. Ogrzewanie wody jest domeną bojlerów lub podgrzewaczy przepływowych, które są specjalnie zaprojektowane do tego celu. Podobnie, oczyszczanie wody nie jest funkcją hydroforu. Za tę czynność odpowiedzialne są filtry wodne, które mogą usuwać różnego rodzaju zanieczyszczenia mechaniczne czy chemiczne z wody. Filtry te mogą być instalowane na głównym przyłączu wodnym, aby zapewnić czystość wody w całej instalacji. Dezynfekcja wody z bakterii to również osobny proces, który często odbywa się za pomocą lamp UV lub chemicznych środków dezynfekujących. Hydrofor, jako element instalacji wodociągowej, skupia się na stabilizacji ciśnienia, co jest kluczowe dla funkcjonowania całego systemu. Błędne przypisywanie mu innych funkcji wynika z braku zrozumienia specyfiki urządzeń instalacyjnych i ich przeznaczenia, co jest częstym problemem wśród osób nieposiadających doświadczenia w branży sanitarnej.

Pytanie 26

W instalacjach gazowych do łączenia stalowych rur o średnicy DN 100 wykorzystuje się połączenia

A. spawane

B. gwintowe

C. lutowane

D. zgrzewane

Połączenia spawane w instalacjach gazowych są najczęściej stosowanym rozwiązaniem dla rur stalowych o średnicy DN 100. Takie połączenia zapewniają wysoką wytrzymałość mechaniczną oraz szczelność, co jest szczególnie istotne w kontekście transportu gazu. W procesie spawania dochodzi do fuzji materiału w miejscu połączenia, co eliminuje potencjalne nieszczelności, które mogłyby wystąpić w innych metodach łączenia. Przykładem mogą być rury stosowane w gazociągach, gdzie każdy element musi wytrzymać wysokie ciśnienia oraz zmienne warunki atmosferyczne. Dobre praktyki w branży wymagają, aby połączenia spawane były realizowane zgodnie z normami PN-EN ISO 15614-1, co zapewnia ich odpowiednią jakość oraz bezpieczeństwo użytkowania. Ponadto, spawanie pozwala na uzyskanie estetycznych i trwałych połączeń, co również ma znaczenie w kontekście wizualnym oraz konserwacyjnym instalacji.

Pytanie 27

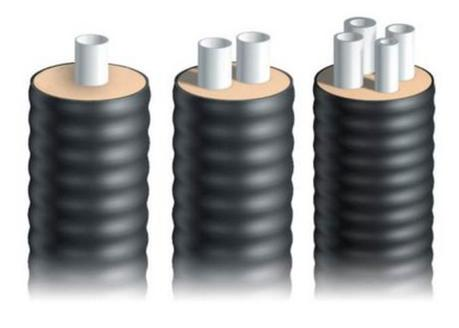

Na ilustracji przedstawiono

A. rury preizolowane giętkie.

B. rury kanalizacji podciśnieniowej.

C. systemy spalinowo-powietrzne dla kotłów kondensacyjnych.

D. przewody wentylacyjne, ocieplone.

Rury preizolowane giętkie to elementy systemów grzewczych, które odgrywają kluczową rolę w zapewnieniu efektywności transportu ciepła. Dzięki elastycznej konstrukcji można je dostosować do różnorodnych układów instalacyjnych, co ułatwia ich montaż w trudnodostępnych miejscach. Osłona zewnętrzna jest wykonana z materiałów odpornych na działanie warunków atmosferycznych oraz mechaniczne uszkodzenia, co zapewnia długotrwałą ochronę przewodów. W praktyce rury te są szeroko stosowane w instalacjach ciepłowniczych, gdzie efektywność energetyczna jest kluczowa. Dodatkowo, standardy branżowe, takie jak PN-EN 253, definiują wymagania dotyczące rury preizolowane, zapewniając ich wysoką jakość i niezawodność. Użycie rur preizolowanych przyczynia się do zmniejszenia strat ciepła, co nie tylko obniża koszty operacyjne, ale także wpływa na ochronę środowiska poprzez redukcję emisji CO2. Dbałość o dobór odpowiednich materiałów i technologii w instalacjach ogrzewczych jest zatem niezbędna dla efektywności energetycznej oraz zrównoważonego rozwoju.

Pytanie 28

Przegląd techniczny instalacji gazowej, obejmujący ocenę stanu technicznego oraz wartości użytkowej całego budynku, należy przeprowadzać

A. co 12 miesięcy

B. co 5 miesięcy

C. raz na 10 lat

D. raz na 5 lat

Często pojawiają się nieporozumienia dotyczące częstotliwości przeglądów technicznych instalacji gazowych, co może prowadzić do poważnych konsekwencji. Odpowiedzi sugerujące przegląd co 5 miesięcy, co 12 miesięcy, czy raz na 10 lat, nie uwzględniają najnowszych regulacji prawnych oraz standardów branżowych, które wyraźnie precyzują wymogi dotyczące tych przeglądów. Przede wszystkim, przegląd co 5 miesięcy jest zbyt częsty i nieefektywny, powodując niepotrzebne obciążenie dla właścicieli budynków oraz specjalistów zajmujących się inspekcją, natomiast przegląd co 12 miesięcy mógłby być wystarczający w przypadku niektórych instalacji, ale nie w odniesieniu do wymogów prawnych dotyczących gazu. Ponadto, propozycja przeprowadzania przeglądów raz na 10 lat jest całkowicie niezgodna z przepisami, co może prowadzić do nieodwracalnych konsekwencji, takich jak wybuchy czy pożary. Tego typu podejścia często opierają się na błędnych założeniach, że instalacje gazowe nie wymagają regularnego nadzoru, co jest nieprawdziwe. Każda instalacja gazowa narażona jest na degradację materiałów, korozję oraz inne procesy mogące prowadzić do awarii. Dlatego odpowiedzialność za bezpieczeństwo użytkowników wymaga regularnych przeglądów, które są kluczowe dla minimalizacji ryzyka i zapewnienia wysokiej jakości usług. Zaniedbanie tych obowiązków może prowadzić do poważnych zagrożeń dla zdrowia i życia ludzi.

Pytanie 29

Efektywna wentylacja naturalna (grawitacyjna) w budynku jest osiągalna, gdy

A. zainstaluje się wentylator do dostarczania powietrza

B. nie występuje różnica temperatury i ciśnienia między wnętrzem a otoczeniem budynku

C. zainstaluje się wentylator do usuwania powietrza

D. temperatura na zewnątrz budynku jest znacznie niższa od temperatury wewnętrznej

Rozważając podane odpowiedzi, należy zrozumieć, że wentylacja naturalna opiera się na różnicy temperatur i ciśnienia, a nie na aktywnym wytwarzaniu przepływu powietrza. Wykorzystanie wentylatorów do wywiewania lub nawiewania powietrza wskazuje na mechaniczne wspomaganie wentylacji, co jest przeciwieństwem wentylacji naturalnej. Zamontowanie wentylatora wywiewającego powietrze nie przyczynia się do naturalnego przepływu powietrza, a jedynie zewnętrznie wymusza usuwanie powietrza, co może prowadzić do zaburzenia równowagi ciśnienia w budynku. Z kolei brak różnicy temperatur i ciśnienia między wnętrzem a otoczeniem (druga odpowiedź) całkowicie eliminuje możliwość wystąpienia naturalnej wentylacji, ponieważ nie ma czynnika, który mógłby wpłynąć na ruch powietrza. Dodatkowo, różnica temperatur jest kluczowym elementem w procesie wentylacji grawitacyjnej, więc stwierdzenie, że nie ma różnicy, jest błędne. W odniesieniu do wentylacji, ważne jest, aby zrozumieć, że prawidłowe działanie wentylacji grawitacyjnej zależy od odpowiedniego projektowania i wykonania otworów wentylacyjnych, a nie od aktywnych systemów wentylacyjnych. Warto więc zwrócić uwagę na aspekty projektowe, które zapewnią naturalny przepływ powietrza, zgodnie z zasadami i normami wentylacji budynków.

Pytanie 30

Oblicz koszt zakupu rur PVC o średnicy 200 mm, które są potrzebne do zbudowania 40 m kanalizacji, jeśli długość handlowa takiej rury wynosi 6 m, a cena za sztukę to 25,00 zł?

A. 150,00 zł

B. 1 000,00 zł

C. 1 200,00 zł

D. 175,00 zł

Analizując odpowiedzi, które zostały podane, możemy zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących obliczeń związanych z długością rur oraz ich kosztami. Na przykład, w przypadku odpowiedzi, które sugerują obliczenie kosztu na podstawie mniejszej ilości rur lub błędnej jednostki miary, może to prowadzić do znacznych różnic w końcowej kwocie. Typowym błędem myślowym jest założenie, że można po prostu podzielić całkowitą długość kanalizacji przez długość rury bez uwzględnienia zaokrąglenia do najbliższej całkowitej liczby rur, co w rzeczywistości jest konieczne w sytuacjach, gdy nie możemy kupić ułamkowej części rury. Warto również wspomnieć, że podane odpowiedzi, które proponują całkowite koszty na poziomie 1 200,00 zł czy 1 000,00 zł, mogą wynikać z błędnego pomnożenia ilości sztuk przez cenę jednostkową, co prowadzi do przeszacowania potrzebnych materiałów. W praktyce istotne jest, aby stosować się do dobrych praktyk obliczeniowych i zrozumieć, że dokładność w obliczeniach bezpośrednio przekłada się na efektywność kosztową projektu. Dobrze przemyślane i dokładne oszacowania kosztów materiałowych są kluczowe, ponieważ mogą wpłynąć na ostateczną decyzję inwestycyjną oraz na sprawność realizacji projektu.

Pytanie 31

Kiedy należy wykonać próbę szczelności instalacji gazowej?

A. Po dwóch latach od uruchomienia instalacji

B. Raz w roku

C. Tylko w przypadku podejrzenia nieszczelności

D. Przed oddaniem instalacji do użytku

Próba szczelności instalacji gazowej przed oddaniem jej do użytku to kluczowy krok w zapewnieniu bezpieczeństwa. Dzięki niej upewniamy się, że instalacja jest prawidłowo wykonana i nie ma wycieków, które mogłyby prowadzić do poważnych zagrożeń, takich jak ulatnianie się gazu. Z mojego doświadczenia, wykonanie takiej próby pozwala na wczesne wykrycie ewentualnych błędów montażowych lub uszkodzeń materiałowych. Standardy branżowe, takie jak normy PN-EN 1775, zalecają, by każda nowa instalacja była testowana przed jej pierwszym uruchomieniem. W praktyce, proces ten obejmuje napełnienie instalacji gazem testowym i monitorowanie ciśnienia przez określony czas. To pozwala na wykrycie nawet najmniejszych nieszczelności. Warto również dodać, że niektóre kraje wymagają udziału inspektora podczas takich testów, co dodatkowo podkreśla ich znaczenie. Podczas całego procesu, używa się specjalistycznych manometrów i detektorów wycieków, co czyni próbę precyzyjną i niezawodną.

Pytanie 32

Minimalna długość pionowego odcinka rury spalinowej, który łączy podgrzewacz przepływowy z kanałem spalinowym, powinna wynosić

A. 800 mm

B. 220 mm

C. 200 mm

D. 130 mm

Długość pionowego odcinka przewodu spalinowego łączącego podgrzewacz przepływowy z kanałem spalinowym powinna wynosić minimum 220 mm. Ta wartość jest zgodna z obowiązującymi normami budowlanymi oraz zasadami bezpieczeństwa, które wskazują na konieczność zapewnienia odpowiedniego ciągu kominowego. Zbyt krótki odcinek może prowadzić do niewłaściwego funkcjonowania systemu, co może skutkować niepełnym spalaniem i emisją szkodliwych substancji do atmosfery. W praktyce, przewody spalinowe muszą być zaprojektowane tak, aby umożliwiały swobodny przepływ spalin, co zapobiega ich cofaniu się do pomieszczeń. Przykładowo, w instalacjach grzewczych, gdzie zastosowanie podgrzewaczy przepływowych jest powszechne, długość przewodów spalinowych musi być dostosowana do wysokości budynku oraz specyfiki systemu wentylacyjnego. Odpowiednia długość przewodu zapewnia także minimalizację strat ciepła i poprawia efektywność energetyczną całego systemu. Dbałość o te parametry ma kluczowe znaczenie dla bezpieczeństwa użytkowników oraz dla ochrony środowiska.

Pytanie 33

Jak długo powinna trwać próba szczelności systemu kanalizacyjnego przy użyciu wody?

A. 10 minut

B. 30 minut

C. 20 minut

D. 40 minut

Czas trwania próby szczelności przewodów sieci kanalizacyjnej z użyciem wody wynoszący 30 minut jest zgodny z normami branżowymi, które zalecają tę długość czasu, aby dokładnie ocenić szczelność instalacji. Przeprowadzenie takiej próby polega na wypełnieniu systemu wodą i obserwacji ewentualnych strat wody, co może wskazywać na nieszczelności. Próbę szczelności należy przeprowadzać zgodnie z normami PN-EN 1610, które określają metody badań dla przewodów kanalizacyjnych. W praktyce, 30 minut to czas, który pozwala na ustatkowanie się ciśnienia oraz na wykrycie ewentualnych mikroszczelin, które mogą być niewidoczne w krótszym czasie. Dla przykładu, w przypadku nowo budowanej sieci kanalizacyjnej, wykonawcy często stosują tę procedurę, aby upewnić się, że instalacja spełnia wymagania jakościowe i nie będzie powodować problemów eksploatacyjnych w przyszłości.

Pytanie 34

Jak należy zainstalować rurę wywiewną w systemie kanalizacyjnym?

A. na ostatniej kondygnacji, 50 do 100 cm powyżej najwyżej ulokowanego przyboru sanitarnego

B. w obrębie obejścia wentylacyjnego pionu spustowego

C. na najbardziej oddalonym podejściu kanalizacyjnym

D. w najwyższym punkcie pionu, wyprowadzając ją ponad dach na wysokość od 50 do 100 cm, mierząc od powierzchni dachu do otworów wentylacyjnych

Wybór nieprawidłowej lokalizacji rury wywiewnej może prowadzić do poważnych problemów związanych z wentylacją instalacji kanalizacyjnej. Zamontowanie rury na ostatniej kondygnacji, 50 do 100 cm powyżej najwyżej położonego przyboru sanitarnego, jest niewłaściwe, ponieważ nie zapewnia skutecznego odprowadzenia gazów. W przypadku montażu rury na tej wysokości, może wystąpić zjawisko nazywane 'zjawiskiem cofania się wskutek podciśnienia', co prowadzi do negatywnego wpływu na funkcjonowanie całej instalacji. Odpowiednia wysokość i lokalizacja rury wywiewnej są kluczowe dla efektywnego działania sytemu, ponieważ pozwalają na swobodny przepływ powietrza i gazów, nie blokując drogi ich ujścia. Jeśli rura jest zainstalowana na obejściu wentylacyjnym pionu spustowego, nie będzie miała możliwości skutecznego usuwania nieprzyjemnych zapachów, co może prowadzić do ich gromadzenia się wewnątrz budynku. Ponadto, zamontowanie rury na najdalej wysuniętym podejściu kanalizacyjnym może spowodować, że nie będzie ona wystarczająco wysoko, by uniknąć negatywnego wpływu warunków atmosferycznych, co może prowadzić do uszkodzeń i zatykania instalacji. Dlatego tak ważne jest przestrzeganie ustalonych norm i praktyk branżowych dotyczących montażu rur wywiewnych, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować ryzyko awarii systemu kanalizacyjnego.

Pytanie 35

Czujnik temperatury na zewnątrz, który reguluje działanie węzła ciepłowniczego, powinien być montowany na ścianie od strony

A. zachodniej lub północno-zachodniej

B. północnej lub północno-wschodniej

C. zachodniej lub południowo-zachodniej

D. południowej lub południowo-wschodniej

Umiejscowienie czujnika temperatury zewnętrznej na ścianie po stronie północnej lub północno-wschodniej jest kluczowe dla prawidłowego funkcjonowania węzła ciepłowniczego. Takie położenie minimalizuje efekty bezpośredniego nasłonecznienia, co może prowadzić do fałszywych wskazań temperatury. Przykładowo, czujnik umieszczony na ścianie południowej może być narażony na wysokie temperatury w ciągu dnia, co skutkuje zawyżeniem odczytów i nieodpowiednim sterowaniem systemem grzewczym. Dobrym standardem jest instalowanie czujników w osłoniętych miejscach, gdzie są one chronione przed wiatrem oraz opadami atmosferycznymi. Zgodnie z normami branżowymi, czujniki powinny być umieszczone na wysokości, która zapewnia ich prawidłowe działanie, z dala od źródeł ciepła oraz w miejscach, gdzie nie ma przeszkód, które mogłyby tłumić ich działanie. Stosowanie tych zasad pozwala na uzyskanie wiarygodnych pomiarów temperatury, co jest kluczowe dla efektywnego zarządzania systemami ogrzewania.

Pytanie 36

Systemy alarmowe montowane w rurach preizolowanych pozwalają na ocenę

A. wielkości strat cieplnych na rurach

B. stanu zwilżenia rur i ich połączeń

C. szybkości obiegu czynnika grzewczego

D. poziomu ciśnienia roboczego

Zarówno wartości ciśnienia roboczego, jak i wysokość strat cieplnych na przewodach, chociaż istotne, nie są bezpośrednio monitorowane przez systemy alarmowe w rurach preizolowanych. Ciśnienie robocze jest ważnym parametrem w instalacjach hydraulicznych i grzewczych, jednak nie jest to właściwość, która jest kontrolowana przez system alarmowy. Zazwyczaj do monitorowania ciśnienia stosuje się manometry oraz czujniki ciśnienia, które są zintegrowane z systemem zarządzania budynkiem, a nie bezpośrednio z alarmami. Z kolei wysokość strat cieplnych na przewodach można oszacować na podstawie różnicy temperatur oraz właściwości materiałów, ale nie jest to funkcjonalność alarmów, które koncentrują się na wykrywaniu problemów związanych z wilgocią. Oprócz tego prędkość przepływu czynnika grzejnego, chociaż ważna dla określenia wydajności systemu, również nie jest monitorowana przez systemy alarmowe w rurach preizolowanych. W praktyce, błędy myślowe mogą prowadzić do nieprawidłowych wniosków — użytkownicy mogą nie dostrzegać specyfiki funkcji systemów alarmowych i ich ograniczeń. Dlatego kluczowe jest zrozumienie, jakie parametry są rzeczywiście monitorowane w kontekście preizolowanych rur, aby skutecznie zarządzać instalacjami i identyfikować potencjalne zagrożenia.

Pytanie 37

Na jakiej wysokości od podłogi powinna być zainstalowana bateria umywalkowa wisząca?

A. 130 cm

B. 110 cm

C. 100 cm

D. 120 cm

Wysokości 100 cm, 120 cm i 130 cm dla montażu naściennej baterii umywalkowej mogą wydawać się na pierwszy rzut oka odpowiednie, ale w rzeczywistości prowadzą one do niepraktycznych rozwiązań. Montaż na wysokości 100 cm może być zbyt niski dla większości użytkowników, co utrudnia wygodne korzystanie z umywalki. Osoby dorosłe mogą mieć trudności z dotarciem do wody, szczególnie gdy umywalka ma standardową wysokość. Z kolei montaż na wysokości 120 cm, mimo że z pozoru wydaje się bardziej komfortowy, może powodować, że strumień wody będzie zbyt wysoki, co skutkuje niepożądanym zachlapaniem otoczenia. W praktyce często obserwuje się, że taki montaż zwiększa ryzyko przypadkowych rozlewów, co może prowadzić do nieestetycznego wyglądu łazienki i zwiększenia kosztów utrzymania. Wysokość 130 cm jest jeszcze bardziej problematyczna, gdyż sprawia, że korzystanie z umywalki staje się niewygodne, szczególnie dla dzieci oraz osób starszych czy z ograniczeniami ruchowymi. W kontekście standardów budowlanych oraz ergonomicznych zaleca się unikanie takich wariantów montażu, co może prowadzić do frustracji i złych doświadczeń użytkowników. Zrozumienie odpowiednich wysokości dla zamontowania baterii umywalkowej jest kluczowe dla tworzenia funkcjonalnych i przystosowanych dla użytkowników przestrzeni łazienkowych.

Pytanie 38

Jak przeprowadza się inspekcję przewodów w systemie wentylacyjnym?

A. rewizję

B. nypel

C. kolano

D. mufę

Nypel, mufę i kolano to elementy, które nie służą do przeprowadzania inspekcji przewodów wentylacyjnych, a ich zastosowanie w kontekście inspekcji może prowadzić do mylnych wniosków. Nypel to krótkie połączenie, które nie ma dostępu do wnętrza instalacji i nie umożliwia inspekcji. Zwykle wykorzystuje się go do łączenia rur, a nie jako punkt kontrolny. Mufa natomiast jest elementem łączącym, który także nie ma na celu ułatwienia dostępu do przewodów wentylacyjnych. Jej podstawowa funkcja to złączenie dwóch elementów, co nie przynosi żadnych korzyści przy inspekcji stanu technicznego instalacji. Kolano, jako element zmieniający kierunek przepływu powietrza, również nie zapewnia dostępu do wnętrza instalacji. Jego zastosowanie może być niezbędne w budowie sieci wentylacyjnej, ale nie ma znaczenia w kontekście inspekcji. Typowym błędem myślowym jest mylenie funkcji elementów konstrukcyjnych z ich zastosowaniem w kontekście konserwacji i inspekcji. W praktyce, aby zapewnić odpowiednie warunki i bezpieczeństwo, kluczowe jest posługiwanie się elementami konstrukcyjnymi, które zgodnie z normami budowlanymi i wentylacyjnymi są zaprojektowane do umożliwienia dostępu i przeprowadzania inspekcji, co w tym przypadku jednoznacznie odnosi się do rewizji.

Pytanie 39

Przy przeprowadzaniu testu szczelności wodą zimną instalacji grzewczej należy stosować manometr tarczowy z cechowaniem, którego zakres przekracza ciśnienie próbne o

A. 20%

B. 25%

C. 10%

D. 50%

Wybór manometru o zakresie większym od ciśnienia próbnego o 20%, 10%, czy 25% nie spełnia wymogów dotyczących bezpieczeństwa i dokładności pomiarów. Często pojawia się błędne przekonanie, że mniejsze marginesy bezpieczeństwa są wystarczające, jednak takie podejście może prowadzić do poważnych problemów. Użycie manometru o niewłaściwym zakresie może skutkować przekroczeniem jego maksymalnych wartości, co z kolei grozi uszkodzeniem przyrządu oraz błędnymi wynikami pomiarów. Ponadto, w przypadku awarii ciśnienia, taka niewłaściwie dobrana aparatura nie zapewnia odpowiedniego marginesu bezpieczeństwa, co może prowadzić do niebezpiecznych sytuacji, jak na przykład wycieki lub uszkodzenia instalacji. W branży budowlanej oraz instalacyjnej istotne jest, aby wszystkie elementy używane w systemach grzewczych były zgodne z normami i najlepszymi praktykami, co w dłuższej perspektywie przekłada się na bezpieczną i efektywną pracę całego systemu grzewczego. Użytkownicy często są przekonani, że mniejsze marginesy mogą zaoszczędzić czas i koszty, jednak w rzeczywistości może to prowadzić do większych wydatków na naprawy i konserwacje w przyszłości.

Pytanie 40

Jakie elementy są potrzebne do zamontowania zasuwy kołnierzowej na rurociągu PVC?

A. łączników rurowych

B. króćców dwukołnierzowych

C. łączników rurowo-kołnierzowych

D. króćców jednokołnierzowych

Zasuwa kołnierzowa jest istotnym elementem w systemach rurowych, szczególnie w instalacjach PVC, gdzie wymagana jest szczelność i trwałość połączeń. Łączniki rurowo-kołnierzowe są zaprojektowane specjalnie do montażu na końcach rur, co umożliwia łatwe i efektywne połączenie rurociągu z innymi elementami instalacji. Użycie tych łączników podczas instalacji zasuwy kołnierzowej zapewnia nie tylko łatwy dostęp do mechanizmu zasuwy w celu konserwacji, ale również umożliwia szybkie demontaże i zmiany w konfiguracji rurociągu. Przy doborze odpowiednich łączników należy zwracać uwagę na materiały oraz ich kompatybilność z PVC, co jest zgodne z normami branżowymi, takimi jak PN-EN 1452, które dotyczą systemów rur z tworzyw sztucznych. Dobre praktyki instalacyjne zalecają również stosowanie odpowiednich uszczelek oraz śrub, aby zapewnić szczelność połączeń, co jest kluczowe dla skuteczności systemu. Przykładem zastosowania łączników rurowo-kołnierzowych mogą być instalacje wodociągowe, gdzie wymagana jest niezawodność i długowieczność elementów.
