Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 30 kwietnia 2026 23:23
Data zakończenia: 30 kwietnia 2026 23:34

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki standard kompresji audio jest stosowany w Polsce w dekoderach telewizji cyfrowej naziemnej DVB-T?

A. MPEG-2

B. MPEG-4

C. MPEG-3

D. MPEG-1

Wybór złych standardów kompresji audio i wideo pewnie może wynikać z tego, że nie wszyscy wiedzą, jak technologia się rozwinęła i jak zmieniały się standardy w branży. MPEG-1 był jednym z pierwszych standardów, robiony głównie do kompresji wideo na nośniki CD, więc jest mało efektowny w dzisiejszych realiach telewizyjnych. Jego jakość i efektywność kompresji po prostu nie są wystarczające dla współczesnego nadawania, jak DVB-T. Z kolei MPEG-2, który był dość popularny w telewizji cyfrowej, dawał znacznie lepszą jakość obrazu niż MPEG-1, ale wciąż nie spełniał wymagań dotyczących transmisji w HD. W miarę jak technologia się rozwijała, pojawił się MPEG-4, który wykorzystywał bardziej zaawansowane algorytmy do kompresji, co umożliwiło lepsze przesyłanie danych. MPEG-3, który wielu myli z innymi standardami, nie stał się powszechnie uznawanym standardem do kompresji wideo, a raczej kojarzy się z muzyką, więc nie nadaje się do telewizji. Wiedza na temat tych różnic jest ważna, żeby zrozumieć, czemu MPEG-4 jest obecnie standardem w cyfrowej telewizji naziemnej.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Jaką funkcję pełni PTY w radiu?

A. Odbiór wiadomości tekstowych

B. Automatyczną "regulację głośności"

C. Odbiór informacji drogowych

D. Wybieranie i przeszukiwanie typu programu

Wybór odpowiedzi dotyczącej automatycznej regulacji siły głosu, odbioru komunikatów tekstowych czy komunikatów drogowych wskazuje na pewne nieporozumienia związane z rolą i funkcjonalnością systemu RDS. Automatyczna regulacja siły głosu dotyczy zarządzania poziomem głośności sygnału audio w odbiorniku, ale nie ma związku z PTY, które koncentruje się na klasyfikacji programów. Odbiór komunikatów tekstowych, chociaż jest funkcją RDS, nie jest bezpośrednio związany z PTY. System RDS rzeczywiście umożliwia przesyłanie tekstowych informacji, ale PTY ma zupełnie inny cel - identyfikację rodzaju programów. Podobnie, komunikaty drogowe to osobna funkcjonalność, często związana z inną specyfikacją RDS, taką jak TMC (Traffic Message Channel), a nie z PTY. Typowe błędy myślowe to mylenie różnych funkcji systemu RDS, co może prowadzić do nieporozumień przy wyborze odpowiednich stacji radiowych. Ważne jest zrozumienie, że PTY to narzędzie do klasyfikacji programów, a nie do regulacji dźwięku czy przesyłania tekstów, co jest kluczowe dla prawidłowego odbioru i używania technologii radiowej.

Pytanie 5

Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery B? można lokalnie oglądać na komputerze. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

A. 3

B. 1

C. 2

D. 4

No dobra, odpowiedź 3 jest jak najbardziej na miejscu. Mówi o problemie z połączeniem między switchem PoE a rejestratorem NVR. Jeśli widzisz sygnał z kamery na komputerze, to znaczy, że kable do komputera i z kamery do switcha są ok. Ale rejestrator, który jest przecież kluczowy w całym tym systemie, ma problem z sygnałem. To znaczy, że coś jest nie tak z komunikacją z urządzeniem, które dostarcza prąd i dane, czyli switchem PoE. Jak nie masz sygnału na rejestratorze, to warto zajrzeć do kabli i złącz przy switchnie, a też sprawdzić, czy switch PoE działa jak należy i czy nie ma w nim jakichś uszkodzeń. W branży mówi się, że wszystko to musi być zrobione zgodnie z normami, żeby uniknąć kłopotów z sygnałem i zapewnić stabilne działanie monitoringu.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Jednym z technicznych parametrów charakteryzujących wzmacniacze o niskiej częstotliwości jest

A. typ modulacji

B. zmiana częstotliwości

C. napięcie detektora

D. współczynnik zawartości harmonicznych

Współczynnik zawartości harmonicznych (THD - Total Harmonic Distortion) jest kluczowym parametrem w ocenie jakości sygnału w wzmacniaczach małej częstotliwości. Mierzy on, w jakim stopniu sygnał wyjściowy wzmacniacza zawiera harmoniczne, które nie występują w sygnale wejściowym. W praktyce, im niższy współczynnik THD, tym wyższa jakość dźwięku, ponieważ oznacza to mniejsze zniekształcenia sygnału. Wzmacniacze audio, na przykład, często dążą do uzyskania wartości THD poniżej 1%, co jest standardem w branży audiofilskiej. Dobrze zaprojektowane wzmacniacze powinny minimalizować zniekształcenia w celu wiernego odwzorowania dźwięku. Warto zwrócić uwagę na to, że współczynnik THD można poprawić poprzez odpowiedni dobór komponentów oraz zastosowanie technik, takich jak sprzężenie zwrotne, co jest powszechnie stosowane w inżynierii elektronicznej. Analiza THD jest więc istotna nie tylko dla inżynierów projektujących wzmacniacze, ale także dla użytkowników szukających sprzętu o wysokiej jakości dźwięku.

Pytanie 8

Jak powinna przebiegać prawidłowa sekwencja uruchamiania instalacji telewizyjnej?

A. podłączyć kabel antenowy, uruchomić odbiornik TV, zaprogramować kanały

B. uruchomić odbiornik TV, zaprogramować kanały, podłączyć kabel antenowy

C. podłączyć kabel antenowy, zaprogramować kanały, uruchomić odbiornik TV

D. zaprogramować kanały, uruchomić odbiornik TV, podłączyć kabel antenowy

Prawidłowa kolejność uruchomienia instalacji telewizyjnej to podłączenie kabla antenowego, uruchomienie odbiornika TV, a następnie zaprogramowanie kanałów. Zaczynając od podłączenia kabla antenowego, zapewniamy odbiornikowi dostęp do sygnału telewizyjnego, co jest kluczowe, ponieważ bez tego nie będzie on w stanie odebrać żadnych transmisji. Po upewnieniu się, że kabel antenowy jest prawidłowo podłączony, należy uruchomić odbiornik telewizyjny. W momencie włączenia urządzenia, system operacyjny TV inicjuje potrzebne procesy, które umożliwiają dalszą konfigurację. Ostatecznie, programowanie kanałów jest krokiem, który pozwala na dostosowanie odbiornika do preferencji użytkownika i lokalnych dostępnych stacji. Ta sekwencja działa zgodnie z najlepszymi praktykami instalacyjnymi, ponieważ zapewnia logiczny i efektywny proces konfiguracji, co jest zgodne z zaleceniami producentów sprzętu telewizyjnego. Prawidłowe podejście do instalacji wpływa na ogólne doświadczenia użytkownika oraz funkcjonalność urządzenia, co podkreśla znaczenie przestrzegania ustalonych procedur.

Pytanie 9

Aby zlokalizować metalowy obiekt w systemie automatyki przemysłowej, najbardziej odpowiednim rozwiązaniem będzie czujnik

A. optyczny

B. pojemnościowy

C. indukcyjny

D. temperatury

Czujnik indukcyjny jest najbardziej odpowiednim rozwiązaniem do wykrywania metalowych przedmiotów w zastosowaniach automatyki przemysłowej. Działa na zasadzie generowania pola elektromagnetycznego, które zmienia się w obecności obiektu metalowego. Kiedy metalowy przedmiot wchodzi w zasięg pola, zmienia się jego wartości, co pozwala czujnikowi na detekcję obiektu. Jest to szczególnie użyteczne w zautomatyzowanych liniach produkcyjnych, gdzie precyzyjne wykrywanie elementów metalowych jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Przykładowo, czujniki indukcyjne są powszechnie stosowane w robotyce do detekcji pozycji narzędzi lub komponentów, a także w systemach transportowych, gdzie mogą monitorować obecność części na taśmach produkcyjnych. W branży przemysłowej standardy takie jak ISO 13849-1 dotyczące bezpieczeństwa maszyn podkreślają znaczenie stosowania niezawodnych czujników wykrywających obecność obiektów, co czyni czujniki indukcyjne odpowiednim wyborem. Dodatkowo, ich odporność na zanieczyszczenia oraz możliwość pracy w trudnych warunkach, jak np. w wysokiej temperaturze czy w obecności wilgoci, sprawia, że są one często preferowanym rozwiązaniem w przemysłowych aplikacjach.

Pytanie 10

Który sposób reperacji uszkodzonego kabla antenowego zapewni odpowiednią jakość przesyłu sygnału?

A. Zainstalowanie w miejscu uszkodzenia złączki typu F

B. Połączenie przewodu za pomocą tulejek zaciskowych

C. Zlutowanie oraz zaizolowanie kabla w miejscu uszkodzenia

D. Połączenie kabla przy użyciu kostki do przewodów elektrycznych

Zainstalowanie w miejscu uszkodzenia złączki typu F to najlepszy sposób na naprawę przerwanego kabla antenowego, gdyż złączki te są standardem w transmisji sygnału telewizyjnego i radiowego. Gwarantują one niskie straty sygnału oraz stabilne połączenie. Złączki typu F są zaprojektowane z myślą o minimalizacji refleksji sygnału, co jest kluczowe dla zachowania jakości odbioru. Przykładowo, gdy stosujemy złączkę F, zapobiegamy niepożądanym zakłóceniom, które mogą wystąpić przy innych metodach łączenia kabli. W instalacjach antenowych, standardem jest używanie kabli koncentrycznych, a zastosowanie złączek typu F pozwala na łatwe połączenie z urządzeniami, takimi jak dekodery czy telewizory. Warto również pamiętać o regularnym sprawdzaniu stanu połączeń i wymianie uszkodzonych elementów, co jest zgodne z najlepszymi praktykami utrzymania instalacji RTV.

Pytanie 11

Ile otworów należy wykonać w podstawie obudowy urządzenia elektronicznego, aby prawidłowo przymocować do niej transformator przedstawiony na rysunku?

A. 2 otwory.

B. 8 otworów.

C. 4 otwory.

D. 6 otworów.

Poprawna odpowiedź to 2 otwory, co wynika bezpośrednio z analizy konstrukcji transformatora przedstawionego na rysunku. Każdy z metalowych uchwytów montażowych transformatora jest zaprojektowany w taki sposób, aby umożliwić stabilne mocowanie do podłoża. Uchwyty te posiadają po jednym otworze, co czyni wykonanie dwóch otworów w podstawie obudowy niezbędnym do prawidłowego montażu. Praktyczne zastosowanie tej wiedzy jest szczególnie istotne w kontekście zapewnienia bezpieczeństwa i efektywności działania urządzeń elektronicznych. W odpowiednich standardach przemysłowych, takich jak IEC 61558 dotyczący transformatorów, kładzie się nacisk na solidne i pewne mocowanie, które zapobiega drganiom i luzom. Właściwe umiejscowienie otworów zapewnia również optymalne rozłożenie obciążeń, co wpływa na dłuższą żywotność zarówno transformatora, jak i całego urządzenia. W przypadkach, gdy mocowanie nie jest wykonane zgodnie z zaleceniami, może to prowadzić do awarii lub obniżenia wydajności systemu, co warto mieć na uwadze projektując układy elektroniczne.

Pytanie 12

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

A. jednostkę arytmetyczno-logiczną

B. mikroprocesor wykonany w technologii krzemowo-aluminiowej

C. zewnętrzną pamięć operacyjną

D. rejestr akumulatora

Odpowiedź 'jednostka arytmetyczno-logiczna' (ALU) jest prawidłowa, ponieważ ALU stanowi kluczowy komponent mikroprocesora odpowiedzialny za wykonywanie operacji arytmetycznych, takich jak dodawanie i odejmowanie, oraz operacji logicznych, takich jak AND, OR i NOT. ALU przyjmuje dane wejściowe, wykonuje na nich odpowiednie operacje, a następnie zwraca wyniki. Przykładowo, w procesach obliczeniowych, takich jak obliczanie wartości matematycznych lub przetwarzanie logiki warunkowej w programach, ALU odgrywa nieodzowną rolę. Standardy projektowania mikroprocesorów, takie jak architektura von Neumanna, uwzględniają ALU jako centralny element, co podkreśla jego znaczenie w nowoczesnych systemach komputerowych. Również w kontekście programowania niskopoziomowego, zrozumienie działania ALU pozwala na efektywniejsze pisanie kodu maszynowego i optymalizację algorytmów obliczeniowych.

Pytanie 13

Który rodzaj linii transmisyjnej zapewnia przesył sygnału telewizyjnego, wyróżniający się najwyższą odpornością na negatywne skutki warunków atmosferycznych?

A. Światłowodowa

B. Symetryczna kablowa

C. Kablowa koncentryczna

D. Radiowa

Sygnał telewizyjny przesyłany za pomocą światłowodów charakteryzuje się wyjątkową odpornością na zakłócenia, w tym te związane z niekorzystnymi warunkami atmosferycznymi. Wynika to z faktu, że światłowody wykorzystują światło do przesyłania informacji, co sprawia, że są one niewrażliwe na czynniki takie jak deszcz, śnieg czy burze. Światłowodowe linie transmisyjne zapewniają niskie tłumienie sygnału oraz wysoką przepustowość, co umożliwia przesyłanie sygnałów o dużej jakości, w tym sygnałów HD i 4K. Ponadto, światłowody nie emitują fal radiowych, co wyklucza ich zakłócanie przez inne źródła sygnału. Przykładem zastosowania technologii światłowodowej jest modernizacja sieci telewizyjnych w miastach, gdzie światłowody zastępują tradycyjne kable, co zapewnia nieprzerwaną jakość sygnału nawet w trudnych warunkach atmosferycznych. Wykorzystanie światłowodów w telekomunikacji jest zgodne z międzynarodowymi standardami, takimi jak ITU-T G.652, które określają parametry techniczne dla światłowodów jedno- i wielomodowych, zapewniając ich skuteczność w transmisji danych.

Pytanie 14

Jakie urządzenia pomiarowe powinno się zastosować do pomiaru częstotliwości z wykorzystaniem krzywych Lissajous?

A. Woltomierz oraz oscyloskop

B. Generator i oscyloskop

C. Omomierz oraz amperomierz

D. Watomierz i amperomierz

Odpowiedź 'Generator i oscyloskop' jest prawidłowa, ponieważ do pomiaru częstotliwości za pomocą krzywych Lissajous niezbędne jest generowanie sygnałów oraz ich wizualizacja. Generator sygnałowy pozwala na wytworzenie dwóch różnych sygnałów, których częstotliwości można zmieniać. Oscyloskop z kolei umożliwia obserwację tych sygnałów w czasie rzeczywistym, na ekranie uzyskując charakterystyczny obraz krzywych Lissajous. Zmieniając częstotliwości sygnałów wytwarzanych przez generator, można zaobserwować, jak kształt krzywej na oscyloskopie zmienia się w zależności od stosunku częstotliwości obu sygnałów. Przykładowo, dla sygnałów o częstotliwości 1:2 otrzymamy elipsę, co może być użyteczne w praktyce do analizy stanów dynamicznych w obwodach elektronicznych. Stosowanie tych przyrządów jest standardem w laboratoriach elektroniki, co potwierdzają wytyczne dotyczące pomiarów elektronicznych.

Pytanie 15

Którą z czynności serwisowych w instalacji sieciowej można zignorować?

A. Ocena stanu zewnętrznej powłoki przewodów

B. Testowanie przewodów sieciowych za pomocą testera

C. Wymiana luźnych złączy RJ

D. Sprawdzenie przewodów sieciowych omomierzem

Odpowiedź dotycząca pominięcia sprawdzenia przewodów sieciowych omomierzem jest prawidłowa, ponieważ omomierz jest narzędziem stosowanym głównie do pomiaru oporu elektrycznego, co nie jest krytyczne dla prawidłowego działania instalacji sieciowej. W praktyce, bardziej istotne jest zapewnienie, że złącza RJ są prawidłowo zamocowane (wymiana obluzowanych złącz), ponieważ to bezpośrednio wpływa na jakość sygnału i stabilność połączenia. Sprawdzanie przewodów sieciowych testerem pozwala na wykrycie ewentualnych błędów w okablowaniu, takich jak zwarcia czy przerwy, które mogą prowadzić do problemów z transmisją danych. Z kolei ocena stanu powłoki zewnętrznej przewodów jest kluczowa dla ochrony przed uszkodzeniami mechanicznymi oraz wpływem środowiska. W związku z tym, choć pomiar omomierzem może być użyteczny w niektórych kontekstach, nie jest on niezbędny do utrzymania sprawności instalacji sieciowej.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Jakiego środka ochrony osobistej powinien użyć pracownik podczas kontroli naprawianego odtwarzacza DVD, gdy źródło lasera nie jest zabezpieczone?

A. Rękawice ochronne

B. Obuwie ochronne

C. Okulary z soczewkami, które nie przepuszczają fal o określonej długości

D. Okulary z ciemnymi soczewkami oraz filtrem UV

Wybór niewłaściwych środków ochrony osobistej może prowadzić do poważnych problemów zdrowotnych. Widzisz, okulary z ciemnymi soczewkami i filtrem UV mogą nie dawać odpowiedniej ochrony przed promieniowaniem laserowym. To trochę mylące, bo chociaż chronią przed UV, nie zabezpieczają nas przed długościami fal emitowanymi przez lasery, które często są w widzialnym zakresie. Rękawice ochronne są ważne, ale niestety nie pomogą nam w ochronie oczu, a obuwie ochronne, chociaż przydatne w wielu sytuacjach, też nie rozwiązuje problemu z laserami. Często ludzie koncentrują się na ogólnych środkach ochrony, a zapominają o tych specyficznych dla danego zagrożenia, co może prowadzić do tego, że nie są wystarczająco zabezpieczeni w sytuacjach z zagrożeniem laserowym. Dlatego w ocenie ryzyka warto zawsze brać pod uwagę, jakie zagrożenia występują i wybierać ochronę zgodnie z normami i zasadami BHP.

Pytanie 18

Która z podanych metod łączenia radiatora z obudową procesora gwarantuje najwyższą efektywność w odprowadzaniu ciepła?

A. Powierzchnia styku jest pokryta warstwą pasty termoprzewodzącej

B. Powierzchnie styku pokrywane są warstwami pasty termoprzewodzącej oraz oddzielone przekładką mikową

C. Między radiatorem a obudową znajduje się przekładka mikowa

D. Radiator został zamocowany bez użycia żadnych przekładek oraz past

Choć istnieją różne metody łączenia radiatora z obudową procesora, nie wszystkie zapewniają skuteczne odprowadzanie ciepła. Użycie radiatora zamocowanego bez przekładek i pasty jest jedną z najgorszych opcji, ponieważ nie eliminuje nierówności powierzchni, co prowadzi do powstawania pustek powietrznych i zwiększonego oporu termicznego. Taki układ znacząco ogranicza efektywność transferu ciepła, co może prowadzić do przegrzewania się procesora. Z kolei umieszczenie przekładki mikowej pomiędzy radiatorem a obudową może niekorzystnie wpłynąć na efektywność odprowadzania ciepła, ponieważ mikowe przekładki, mimo że są dobrym izolatorem, mogą ograniczać przewodnictwo cieplne. Chociaż mogą one pełnić funkcję ochronną, lepszym rozwiązaniem jest zastosowanie materiałów termoprzewodzących, takich jak pasta, która skutecznie wypełnia wszystkie dostępne mikroszczeliny. To prowadzi do typowego błędu w rozumieniu budowy układów chłodzenia, gdzie pomija się znaczenie, jakie ma kontakt powierzchniowy i odpowiednie materiały na wydajność chłodzenia. W praktyce, aby osiągnąć wysoką efektywność odprowadzania ciepła, kluczowe jest zapewnienie maksymalnego kontaktu między powierzchniami styku oraz zastosowanie odpowiednich materiałów termoprzewodzących.

Pytanie 19

Zasady zabraniają przeprowadzania prac serwisowych na instalacjach antenowych w warunkach

A. ograniczonej widoczności

B. wyładowań atmosferycznych

C. wietrznej pogody

D. niskiej temperatury

Prace serwisowe instalacji antenowych w warunkach wyładowań atmosferycznych są zabronione, ponieważ stanowią one poważne ryzyko dla bezpieczeństwa pracowników oraz integralności systemu. Wyładowania atmosferyczne mogą prowadzić do uszkodzeń sprzętu, a także zagrażać życiu ludzi pracujących na wysokości, gdzie instalacje antenowe są często montowane. Standardy BHP oraz przepisy dotyczące prac na wysokości jednoznacznie wskazują, że prace te powinny być wykonywane w warunkach minimalizujących ryzyko, a wyładowania atmosferyczne są jednym z najpoważniejszych zagrożeń. Na przykład, w przypadku burzy, potencjalne uderzenie pioruna może nie tylko uszkodzić sprzęt, ale także spalić instalację elektryczną, co może prowadzić do pożaru. Pracownicy powinni być w pełni świadomi tych zagrożeń i przestrzegać zasad bezpieczeństwa, takich jak monitorowanie prognoz pogody, aby unikać pracy w takich warunkach. Zastosowanie odpowiednich praktyk, takich jak planowanie prac serwisowych w czasie stabilnej pogody, jest kluczowe dla zapewnienia bezpieczeństwa.

Pytanie 20

Standard karty bezstykowej używanej w systemach zarządzania dostępem to

A. FIREWARE

B. MIFARE

C. RCP

D. HDMI

MIFARE to bezdotykowy standard kart, który jest szeroko stosowany w systemach kontroli dostępu, a także w aplikacjach takich jak płatności zbliżeniowe, transport publiczny i programy lojalnościowe. MIFARE operuje na technologii RFID (Radio Frequency Identification), co umożliwia użytkownikom korzystanie z kart bez potrzeby fizycznego kontaktu z czytnikiem. Karty MIFARE są dostępne w różnych wersjach, takich jak MIFARE Classic, MIFARE DESFire, i MIFARE Ultralight, co pozwala na zastosowanie ich w różnych scenariuszach. Na przykład, MIFARE Classic jest często wykorzystywana w systemach biletowych, gdzie niskie koszty produkcji są kluczowe, natomiast MIFARE DESFire oferuje wyższy poziom bezpieczeństwa i możliwość programowania, co czyni ją idealnym rozwiązaniem dla zaawansowanych systemów kontroli dostępu. Standard ten jest zgodny z międzynarodowymi normami ISO/IEC 14443, co zapewnia interoperacyjność z różnymi urządzeniami i systemami. Dzięki tym właściwościom, MIFARE stał się de facto standardem w branży, zapewniając nie tylko wygodę użytkowania, ale także wysoki poziom bezpieczeństwa, co jest kluczowe w kontekście ochrony danych osobowych i zapobiegania oszustwom.

Pytanie 21

Jakiego typu czujkę powinno się wykorzystać w pomieszczeniu, gdzie występują intensywne ruchy powietrza spowodowane działaniem pieca lub klimatyzatora?

A. Przewodową pasywną czujkę podczerwieni typu PET

B. Bezprzewodową pasywną czujkę podczerwieni

C. Dualną czujkę ruchu

D. Przewodową pasywną czujkę podczerwieni

Czujki dualne to naprawdę ciekawe rozwiązanie do wykrywania ruchu. Łączą w sobie technologię podczerwieni i mikrofalową, co sprawia, że są dużo lepsze w trudnych warunkach. W pomieszczeniach, gdzie powietrze krąży szybko, jak przy klimatyzacji, te czujki są o wiele bardziej odporne na zakłócenia niż te pasywne. Ich działanie polega na jednoczesnym analizowaniu sygnałów z obu technologii, co pozwala lepiej rozpoznać rzeczywisty ruch i zredukować fałszywe alarmy. Przykładem ich użycia mogą być biura, gdzie tak dużo się dzieje i precyzyjna detekcja jest super ważna. Fajnie też podkreślić, że ważne jest, aby wybierać odpowiednie czujki w zależności od warunków w pomieszczeniu, bo to naprawdę wpływa na skuteczność systemu alarmowego.

Pytanie 22

Instalując czujkę ruchu typu NC w konfiguracji EOL, rezystor parametryczny powinien być połączony szeregowo ze stykiem alarmowym czujki i umiejscowiony

A. niezależnie od miejsca

B. na środku przewodu

C. bezpośrednio przy centrali

D. w obudowie czujki

Podczas analizy odpowiedzi na pytanie dotyczące podłączenia czujki ruchu w konfiguracji EOL, ważne jest zrozumienie, dlaczego odpowiedzi takie jak umiejscowienie rezystora w połowie przewodu, obojętnie w jakim miejscu, czy bezpośrednio przy centrali są niewłaściwe. Umiejscowienie rezystora w połowie przewodu może prowadzić do nieprzewidywalnych wyników, gdyż w przypadku uszkodzenia przewodu lub zwarcia w jego części, system może nie zareagować w odpowiedni sposób. Takie podejście nie spełnia wymaganych standardów bezpieczeństwa, które obligują do precyzyjnego umiejscowienia elementów zabezpieczeń w określonych lokalizacjach, by zapewnić właściwą detekcję. Umieszczenie rezystora obojętnie w jakim miejscu również narusza zasady zarządzania sygnałem w obwodach alarmowych; właściwe umiejscowienie jest kluczowe, by system mógł sprawnie monitorować obwód. Z kolei umieszczanie rezystora bezpośrednio przy centrali, mimo że może wydawać się wygodne, nie pozwala na detekcję potencjalnych awarii w czujce. Tego typu myślenie jest typowym błędem, który może prowadzić do niedostatecznej ochrony systemu. Zatem, mając na uwadze kwestie bezpieczeństwa oraz efektywności operacyjnej, kluczowe jest, aby rezystor był umieszczony w obudowie czujki, gdzie może skutecznie i niezawodnie spełniać swoją rolę w systemie alarmowym.

Pytanie 23

Aby zlokalizować uszkodzenie tranzystora bipolarnego bez jego wylutowywania z płyty głównej systemu alarmowego, powinno się zmierzyć

A. rezystancję złącz pomiędzy B, E, C przy włączonym systemie

B. napięcia pomiędzy końcówkami E, B, C przy włączonym systemie

C. rezystancję złącz pomiędzy B, E, C przy wyłączonym systemie

D. natężenie prądu kolektora tranzystora

Pomiar napięć pomiędzy końcówkami emiter (E), baza (B) i kolektor (C) tranzystora bipolarnego przy włączonej centrali alarmowej jest kluczowym krokiem w diagnostyce uszkodzeń. Gdy tranzystor jest aktywny, jego złącza są w różnych stanach, co pozwala na ocenę, czy tranzystor działa prawidłowo. W normalnym stanie pracy, napięcie na bazie powinno być wyższe niż na emiterze, a napięcie kolektora powinno być odpowiednio wyższe niż na bazie. Na przykład, w tranzystorze typu NPN, typowe napięcia mogą wynosić około 0.6-0.7V na złączu B-E oraz kilka woltów na złączu C-B. Jeśli napięcia te są znacznie różne, może to wskazywać na uszkodzenie tranzystora. Pomiar napięć jest zgodny z najlepszymi praktykami w dziedzinie elektroniki, ponieważ umożliwia identyfikację problemów bez potrzeby fizycznego usuwania komponentu z płyty, co minimalizuje ryzyko dodatkowych uszkodzeń oraz przyspiesza proces diagnostyczny.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Operatorzy kablowych sieci telewizyjnych sprawdzają jakość sygnału u poszczególnych subskrybentów, wykonując pomiary parametrów sygnału

A. w kanale zwrotnym

B. na wyjściach poszczególnych węzłów optycznych

C. nadanego przez stację czołową

D. w poszczególnych gniazdach abonenckich

Wybór odpowiedzi związanych z pomiarem sygnału nadawanego przez stację czołową, w poszczególnych gniazdach abonenckich czy na wyjściach węzłów optycznych nie odzwierciedla rzeczywistych praktyk monitorowania jakości sygnału w telewizji kablowej. Monitorowanie sygnału nadawanego przez stację czołową jest istotne, ale dotyczy ono głównie analizy jakości źródłowego sygnału, a nie jego odbioru przez abonentów. Istotnym elementem jest kanał zwrotny, który umożliwia spływ informacji z sieci abonenckiej do centralnej bazy danych operatora. Pomiar jakości sygnału bezpośrednio w gniazdach abonenckich nie jest praktyczny, ponieważ czynniki lokalne mogą wprowadzać zbyt wiele zmiennych, takich jak uszkodzenia kabli czy nieprawidłowe podłączenia, co znacznie utrudnia diagnozowanie ogólnych problemów w sieci. Podobnie, pomiar na wyjściu węzłów optycznych może dostarczać informacji na temat jakości sygnału, ale nie odzwierciedla to doświadczenia konkretnego abonenta, który może doświadczyć różnych problemów w zależności od lokalnych warunków. Dlatego kluczowe jest monitorowanie sygnału w kanale zwrotnym, co pozwala na zbieranie danych od wszystkich abonentów i wczesne wykrywanie problemów w sieci, a tym samym zapewnienie lepszej jakości usług. Niepoprawne podejścia mogą prowadzić do błędnych wniosków i opóźnień w diagnostyce problemów, co jest niepożądane w branży, gdzie jakość usług ma kluczowe znaczenie dla zadowolenia klientów.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Aby połączyć segmenty sieci LAN za pomocą kabla Ethernet w jedną większą sieć, należy wykorzystać

A. modem.

B. bramkę.

C. router.

D. switch.

Wybór routera jako urządzenia do łączenia segmentów sieci LAN jest błędny, ponieważ routery pełnią inną rolę w architekturze sieci. Router jest odpowiedzialny za kierowanie pakietami danych między różnymi sieciami, a nie za zarządzanie komunikacją wewnątrz jednego segmentu. Działa on na trzeciej warstwie modelu OSI i wykorzystuje adresy IP do podejmowania decyzji dotyczących trasowania. Korzystanie z routera do łączenia urządzeń w sieci LAN wprowadza dodatkową złożoność i opóźnienia, które są niepotrzebne w takim kontekście. Modem z kolei jest urządzeniem stosowanym do łączenia lokalnej sieci z internetem, konwertując sygnały cyfrowe na analogowe i odwrotnie. Nie służy on do wewnętrznego zarządzania komunikacją pomiędzy urządzeniami w sieci LAN, co czyni go niewłaściwym wyborem w tym przypadku. Bramki, będące mostem między różnymi protokołami, również nie są odpowiednie do łączenia segmentów LAN, ponieważ ich podstawowym zadaniem jest konwersja protokołów. Tego rodzaju błędne podejścia wynikają często z pomylenia ról poszczególnych urządzeń sieciowych oraz braku zrozumienia, jak działają różne warstwy modelu OSI. Ważne jest, aby rozróżniać te urządzenia i ich funkcje, aby efektywnie zarządzać siecią i zapewnić odpowiednią wydajność oraz bezpieczeństwo.

Pytanie 28

Która z topologii sieci komputerowych gwarantuje największą niezawodność?

A. Drzewa.

B. Pierścienia.

C. Gwiazdy.

D. Siatki.

Topologia siatki zapewnia najwyższy poziom niezawodności w sieciach komputerowych, ponieważ każda stacja w sieci jest połączona z wieloma innymi stacjami. W przypadku awarii jednego z połączeń, dane mogą być kierowane inną ścieżką, co minimalizuje ryzyko utraty komunikacji. Taki model jest często wykorzystywany w krytycznych aplikacjach, takich jak systemy finansowe czy infrastruktura transportowa, gdzie utrata połączenia może prowadzić do poważnych konsekwencji. Zastosowanie topologii siatki jest zgodne z najlepszymi praktykami w dziedzinie projektowania sieci, gdzie kluczowe jest zapewnienie dużej redundancji i elastyczności. Przykładem może być sieć miejskiego systemu monitoringu, w której wiele kamer jest połączonych w topologii siatki, co zapewnia ciągłość działania nawet w przypadku uszkodzenia kilku połączeń. Dodatkowo, siatki są zgodne z normami takimi jak IEEE 802.11s, które definiują standardy dla mesh networking, co umożliwia ich szerokie zastosowanie w różnych branżach.

Pytanie 29

Który typ klucza potrzebny jest do odkręcenia śrub pokazanych na rysunku?

A. PH

B. PZ

C. HEX

D. TORX

Odpowiedź "TORX" jest poprawna, ponieważ na zdjęciu widoczne są śruby z sześcioramiennym gwiazdkowym wcięciem, które jest charakterystyczne dla kluczy TORX. Klucz TORX, opracowany w latach 60-tych XX wieku, zapewnia lepsze dopasowanie do śruby i redukuje ryzyko uszkodzenia zarówno klucza, jak i samej śruby. W zastosowaniach przemysłowych, gdzie wymagane są wysokie momenty obrotowe, klucze TORX są powszechnie stosowane, ponieważ minimalizują poślizg i umożliwiają efektywne przenoszenie siły. Klucze te są standardem w wielu branżach, takich jak motoryzacja, elektronika i budownictwo, co czyni je niezbędnym narzędziem w pracy technika. Warto również zauważyć, że wprowadzenie kluczy TORX zwiększyło bezpieczeństwo konstrukcji, ponieważ wiele z tych śrub jest zabezpieczonych przed manipulacjami za pomocą standardowych narzędzi. Klucze HEX, PH i PZ, mimo że również używane w różnych zastosowaniach, mają odmienne kształty i przeznaczenie, które nie pasują do charakterystyki śrub widocznych na zdjęciu.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Gdy zachodzi potrzeba połączenia światłowodu z przewodem skrętkowym, powinno się użyć

A. koncentrator.

B. router.

C. wzmacniak.

D. konwerter.

Konwerter to urządzenie, które pozwala na łączenie różnych typów mediów transmisyjnych, jak światłowód i skrętka. W kontekście sieci, konwertery światłowodowe są naprawdę ważne, bo integrują różne technologie. Właściwie to, ich głównym zadaniem jest zmiana sygnału optycznego z światłowodu na sygnał elektryczny, który można przesłać przez skrętkę, i odwrotnie. To jest istotne, kiedy chcemy rozbudować lokalną sieć, korzystając z już istniejących połączeń, jak sieci Ethernet. Przykład? Jeśli mamy budynek, który potrzebuje internetu, to możemy połączyć go z centralą przez światłowód, ale w samej budowli kontynuować transmisję sygnału przez skrętkę. To jest zgodne z najlepszymi praktykami w budowie sieci, a także z normami IEEE 802.3, które określają metody przesyłu w lokalnych sieciach. Dlatego konwerter to kluczowy element nowoczesnych architektur sieciowych.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Przedstawione na zdjęciu narzędzie stosuje się do zaciskania

A. złączy konektorowych.

B. złączy RJ45.

C. końcówek cinch.

D. wtyków BNC.

Wybór odpowiedzi dotyczący końcówek cinch, wtyków BNC czy złączy RJ45 wskazuje na pewne nieporozumienia dotyczące właściwego zastosowania narzędzi w elektronice. Każde z tych złączy wymaga nieco innego podejścia, co jest związane z ich konstrukcją oraz zasadą działania. Końcówki cinch, znane również jako RCA, wykorzystują mechanizmy wtykowe, które nie wymagają zaciskania, a jedynie połączenia wtyku z gniazdem. Z kolei wtyki BNC, popularne w systemach telewizyjnych i wideo, również korzystają z połączenia typu twist-lock, przez co nie wymagają zastosowania narzędzi zaciskowych. Złącza RJ45, używane w sieciach komputerowych, wymagają specyficznych narzędzi do zaciskania, które są przeznaczone do pracy z przewodami skrętkowymi, a nie z narzędziem przedstawionym na zdjęciu. Wybierając niewłaściwe narzędzie do zaciskania, można narazić się na nieprawidłowe połączenia, co prowadzi do problemów z jakością sygnału czy też awarii systemów. Zrozumienie specyfiki narzędzi i złączy jest kluczowe dla właściwego wykonywania prac w dziedzinie elektroniki i telekomunikacji.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Na zdjęciu widać fragment panela krosowniczego. Dla której kategorii panela krosowniczego i według którego standardu została wykonana instalacja sieci komputerowej?

A. Kategorii 6, standardu T568B

B. Kategorii 6, standardu T568A

C. Kategorii 5, standardu T568B

D. Kategorii 5, standardu T568A

Odpowiedź 'Kategorii 5, standardu T568B' jest prawidłowa, ponieważ kategoria 5 (Cat 5) jest standardem stosowanym w instalacjach sieciowych, który obsługuje transmisję danych do 100 Mbps na odległości do 100 metrów. Standard T568B definiuje sposób okablowania żył w złączach RJ-45, co jest kluczowe dla zapewnienia prawidłowego przesyłania sygnałów w sieciach Ethernet. Użycie standardu T568B jest powszechne w nowoczesnych instalacjach, ponieważ oferuje lepszą kompatybilność z istniejącymi systemami, zwłaszcza w kontekście sieci LAN. Dodatkowo, w przypadku instalacji w większych biurach lub centrach danych, gdzie wymagana jest większa przepustowość i niższe opóźnienia, standard T568B pozwala na łatwą integrację z nowoczesnymi systemami zarządzania siecią. Zrozumienie różnic pomiędzy standardami T568A i T568B oraz kategorii kabli jest istotne dla techników zajmujących się instalacjami sieciowymi, ponieważ błędne połączenia mogą prowadzić do problemów z wydajnością sieci.

Pytanie 37

Aby podłączyć dysk twardy do płyty głównej komputera, jaki interfejs należy zastosować?

A. RS 232

B. D-SUB 15

C. LPT

D. SATA

Odpowiedź SATA jest prawidłowa, ponieważ jest to jeden z najpopularniejszych interfejsów stosowanych do podłączania dysków twardych i napędów SSD do płyt głównych komputerów. Standard SATA (Serial ATA) został wprowadzony, aby zastąpić starszy interfejs PATA (Parallel ATA) i oferuje znacznie wyższą prędkość transferu danych, co jest kluczowe w kontekście wydajności nowoczesnych systemów komputerowych. SATA obsługuje prędkości transferu do 6 Gb/s w wersji III, co pozwala na szybki dostęp do danych i efektywne wykonywanie operacji na plikach. Zastosowanie SATA umożliwia również łatwiejsze podłączanie i wymianę dysków, co jest istotne w kontekście modernizacji sprzętu. Warto również zauważyć, że złącza SATA mają charakterystyczny kształt i orientację, co ułatwia ich prawidłowe podłączenie. Przykładowo, podłączając dysk SSD do płyty głównej, użytkownik powinien zwrócić uwagę na odpowiednie złącze SATA, aby uniknąć problemów z wydajnością oraz kompatybilnością.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Przedstawione na fotografii narzędzie służy do

A. krępowania wyprowadzeń.

B. cięcia przewodów.

C. ściągania izolacji z przewodów.

D. zagniatania końcówek na przewodach.

Odpowiedź "cięcia przewodów" jest prawidłowa, ponieważ narzędzie przedstawione na fotografii to szczypce boczne, które są specjalistycznym narzędziem zaprojektowanym z myślą o precyzyjnym cięciu różnych materiałów, w tym przewodów elektrycznych. Szczypce boczne mają charakterystyczne ostrza uformowane w sposób, który umożliwia cięcie drutów bez ich rozwarstwiania czy deformacji. W praktyce narzędzie to jest szeroko stosowane w instalacjach elektrycznych, gdzie precyzyjne cięcie przewodów jest kluczowe dla zapewnienia ich trwałości i bezpieczeństwa. W branży elektrycznej ważne jest, aby stosować odpowiednie narzędzia zgodnie z zaleceniami, a szczypce boczne są zgodne z normami bezpieczeństwa, co czyni je niezawodnym wyborem. Warto również wspomnieć, że używanie odpowiednich narzędzi do cięcia przewodów przyczynia się do zmniejszenia ryzyka uszkodzenia przewodów, co jest szczególnie istotne w kontekście prowadzenia instalacji w trudnych warunkach.

Pytanie 40

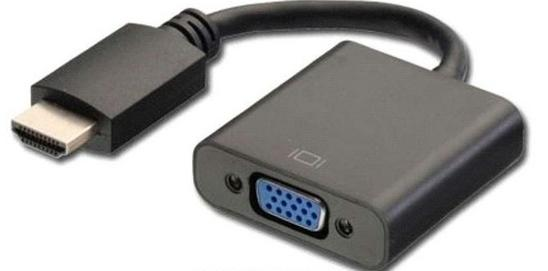

Jakiego typu złączami zakończony jest kabel przedstawiony na rysunku?

A. Wtyk HDMI i gniazdo VGA

B. Wtyk USB i gniazdo VGA

C. Wtyk USB i gniazdo DVI

D. Wtyk HDMI i gniazdo DVI

Wybór odpowiedzi, który wskazuje inne złącza, jest wynikiem nieporozumienia dotyczącego funkcji i zastosowań różnych typów złącz w kontekście przesyłu sygnału wideo i audio. Na przykład, wtyk USB jest zaprojektowany przede wszystkim do przesyłania danych oraz zasilania urządzeń, a nie do przesyłania sygnału wideo. Oznacza to, że odpowiedzi zawierające wtyk USB są nieprawidłowe, ponieważ nie są one w stanie obsługiwać sygnałów wideo, co jest kluczowe w kontekście omawianego kabla. Podobnie, w przypadku gniazda DVI, chociaż jest to złącze używane do przesyłania sygnału wideo, jego kształt oraz zasady działania różnią się od złącza VGA. Gniazdo DVI jest bardziej nowoczesne i zazwyczaj wykorzystywane w komputerach i monitorach, jednak nie jest widoczne na przedstawionym rysunku. Ponadto, odpowiedzi sugerujące kombinacje gniazd, które nie współpracują ze sobą, mogą być wynikiem mylnego postrzegania standardów HDMI, VGA i DVI. Warto zatem zwrócić uwagę na różnice między standardami, ich zastosowania oraz na to, jakie sygnały są przez nie przesyłane. Wiedza na temat różnych typów złącz i ich zastosowań jest kluczowa w pracy z urządzeniami multimedialnymi oraz w kontekście integracji starszych i nowoczesnych technologii.
