Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 8 maja 2026 19:15
Data zakończenia: 8 maja 2026 19:45

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jednym z kryteriów oceny jakości eksploatacyjnej maszyn elektrycznych jest użyteczność, do której nie należy

A. łatwość obsługowa.

B. łatwość naprawcza.

C. koszt eksploatacji.

D. bezpieczeństwo obsługi.

Poprawnie wskazano, że koszt eksploatacji nie należy do kryterium użyteczności w ocenie jakości eksploatacyjnej maszyn elektrycznych. W klasycznym podejściu do oceny jakości eksploatacyjnej wyróżnia się m.in. takie cechy jak niezawodność, trwałość, podatność obsługowa, podatność naprawcza, bezpieczeństwo użytkowania oraz właśnie użyteczność. Użyteczność dotyczy tego, jak maszyna spełnia swoje zadanie w praktyce: czy jest wygodna w użyciu, czy da się ją łatwo obsługiwać, czy operator ma do niej dobry dostęp, czy elementy sterownicze są logicznie rozmieszczone, czy konstrukcja sprzyja bezpiecznej pracy i szybkiej reakcji w sytuacjach awaryjnych. To wszystko przekłada się na łatwość obsługową, łatwość naprawczą i bezpieczeństwo obsługi. Natomiast koszt eksploatacji jest osobnym kryterium ekonomicznym – obejmuje zużycie energii, koszty przeglądów, części zamiennych, serwisu, przestojów itp. W normach i opracowaniach z zakresu eksploatacji maszyn (np. literatura z niezawodności i utrzymania ruchu) zwykle rozdziela się parametry techniczne i użytkowe od wskaźników ekonomicznych. Moim zdaniem to jest bardzo praktyczne: przy doborze maszyny do zakładu najpierw patrzy się, czy urządzenie spełnia wymagania funkcjonalne i użytkowe (czy operatorzy będą w stanie z nim normalnie pracować, czy nie będzie stwarzać zagrożeń), a dopiero potem porównuje się koszty eksploatacji pomiędzy różnymi modelami. W praktyce widać to np. przy wyborze silnika lub sprężarki: użyteczność to ergonomia, dostęp do zacisków, prostota sterowania, sposób montażu, natomiast koszty eksploatacyjne liczy się osobno w arkuszu kalkulacyjnym, uwzględniając sprawność, współczynnik mocy, częstotliwość konserwacji. Dlatego właśnie koszt eksploatacji nie wchodzi do grupy cech określających użyteczność, tylko jest parametrem ekonomicznym, choć oczywiście przy końcowej decyzji inwestycyjnej oba aspekty – techniczny i ekonomiczny – trzeba rozpatrywać razem.

Pytanie 2

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

A. Pobór mocy czynnej z sieci ulegnie zwiększeniu

B. Częstotliwość prądu w silniku wzrośnie

C. Pobór mocy biernej z sieci będzie mniejszy

D. Napięcie na końcówkach silnika się zmniejszy

Włączenie baterii kondensatorów równolegle do zacisków silnika asynchronicznego prowadzi do zmniejszenia poboru mocy biernej z sieci. Kondensatory wprowadzają do obwodu moc czynną, co kompensuje ubytek mocy biernej generowanej przez silnik. Silniki asynchroniczne, zwłaszcza te o dużych mocach, często wykazują znaczny pobór mocy biernej, co powoduje obciążenie sieci elektroenergetycznej. Dlatego wprowadzenie baterii kondensatorów nie tylko poprawia współczynnik mocy, ale także zwiększa efektywność energetyczną całego systemu. W praktyce zastosowanie kondensatorów do kompensacji mocy biernej jest szeroko stosowane w przemyśle, gdzie obciążenia są zmienne, a ich odpowiednia konfiguracja pozwala na znaczące oszczędności kosztów związanych z energią elektryczną oraz redukcję strat w sieci. Ponadto, zgodnie z normami IEC 61000, stabilizacja współczynnika mocy jest kluczowym elementem w celu poprawy jakości energii w systemach elektroenergetycznych.

Pytanie 3

Jakie mogą być przyczyny nadmiernego iskrzenia szczotek na pierścieniach w silniku pierścieniowym?

A. Zbyt wysoką temperaturą otoczenia.

B. Nieprawidłową kolejnością faz.

C. Zbyt słabym dociskiem szczotek do pierścieni

D. Brakiem symetrii napięć zasilających.

Zbyt słaby docisk szczotek do pierścieni jest kluczowym czynnikiem, który może prowadzić do nadmiernego iskrzenia w silniku pierścieniowym. Właściwy docisk szczotek zapewnia odpowiedni kontakt elektryczny między szczotkami a pierścieniami, co jest niezbędne do prawidłowego działania silnika. Niewystarczający docisk skutkuje nieregularnym przewodnictwem i zwiększonym oporem, co prowadzi do miejscowego przegrzewania się i iskrzenia. Praktyczne przykłady z przemysłu pokazują, że regularne kontrole i właściwa konserwacja komponentów silnika, w tym szczotek i pierścieni, są kluczowe dla utrzymania efektywności pracy oraz minimalizacji uszkodzeń. W branży stosuje się standardy takie jak ISO 9001, które kładą nacisk na ciągłe doskonalenie procesów produkcyjnych, w tym również na monitorowanie stanu technicznego urządzeń. Dbałość o odpowiedni docisk szczotek może znacznie wydłużyć żywotność silnika oraz zminimalizować koszty eksploatacji.

Pytanie 4

W tabeli przedstawiono wyniki pomiarów napięć między przewodami w sieci typu TN-C-S. Jakie uszkodzenie występuje w instalacji?

L1-N	240 V
L2-N	240 V
L3-N	240 V
PEN-N	0 V
PEN-PE	10 V

A. Brak ciągłości przewodu PE

B. Przebicie izolacji między L1-N

C. Uszkodzenie przewodu N

D. Zwarcie między fazami L1-L2

Brak ciągłości przewodu PE w instalacjach TN-C-S jest kluczowym problemem, który może prowadzić do poważnych zagrożeń dla bezpieczeństwa. W sieci TN-C-S przewód PEN pełni podwójną rolę: przewodu neutralnego oraz ochronnego. Przykładowo, w sytuacji, gdy napięcie między przewodem PEN a PE wynosi 10 V, wskazuje to na brak ciągłości w przewodzie PE. W idealnych warunkach napięcie to powinno wynosić 0 V, co oznacza, że przewód ochronny jest prawidłowo uziemiony i pełni swoją funkcję zabezpieczającą. W przypadku braku ciągłości przewodu PE, istnieje ryzyko, że metalowe obudowy urządzeń mogą stać się naładowane, co stwarza niebezpieczeństwo porażenia prądem. W praktyce, wszelkie prace w instalacjach elektrycznych powinny być prowadzone zgodnie z normami, takimi jak PN-IEC 60364, które podkreślają znaczenie prawidłowego uziemienia i ochrony przeciwporażeniowej. Regularne pomiary i inspekcje mogą pomóc w identyfikacji takich problemów, co jest zgodne z zaleceniami zawartymi w dokumentach branżowych.

Pytanie 5

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

B. Brak obciążenia na silniku

C. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

D. Zwarcie w obwodzie wzbudzenia silnika

Myślenie, że przerwa w połączeniu uzwojenia twornika z zasilaniem może prowadzić do wzrostu prędkości obrotowej jest błędne. Tak naprawdę silnik po prostu stanie, bo nie dostaje zasilania. Wydaje się, że uszkodzenie twornika wpływa na prędkość, ale to nie tak. Brak prądu oznacza, że silnik nie ma szans pracować. Co do zwarcia w obwodzie wzbudzenia, to można by pomyśleć, że to zwiększy prędkość, ale w praktyce zazwyczaj kończy się to uszkodzeniem silnika. Być może myślisz, że przerwa w uzwojeniu bocznikowym nie wpłynie na pracę silnika, ale to naprawdę kluczowa rzecz, jeśli chodzi o stabilność i regulację prędkości. A ta koncepcja o braku obciążenia silnika, chociaż brzmi sensownie, nie wyjaśnia wzrostu prędkości, który może się zdarzyć, gdy nie ma wzbudzenia; obciążenie na pewno ma znaczenie, ale w sytuacjach takich jak problemy z wzbudzeniem, to brak wzbudzenia może prowadzić do niekontrolowanego przyspieszania. Ogólnie rzecz biorąc, zarządzanie prędkością silników prądu stałego wymaga dobrego zrozumienia, jak różne elementy współdziałają, żeby wszystko działało jak trzeba.

Pytanie 6

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. B.

B. A.

C. D.

D. C.

Odpowiedź C jest prawidłowa, ponieważ zgodnie z zasadami BHP, prace konserwacyjne przy urządzeniach elektrycznych muszą być wykonywane w odpowiednich warunkach oświetleniowych. Niedostateczne oświetlenie może prowadzić do różnych niebezpieczeństw, takich jak zwiększone ryzyko wypadków, błędów w ocenie stanu technicznego urządzeń oraz obniżoną efektywność pracy. W przypadku stwierdzenia niewystarczającego oświetlenia, kierujący zespołem powinien niezwłocznie wstrzymać prace i zgłosić ten fakt przełożonemu. Przykłady dobrych praktyk obejmują regularne inspekcje oświetlenia w miejscach pracy oraz dbałość o to, aby wszelkie prace konserwacyjne były przeprowadzane w odpowiednich warunkach, zgodnych z normami takimi jak PN-EN 12464-1 dotycząca oświetlenia miejsc pracy. Utrzymywanie właściwego poziomu oświetlenia nie tylko zwiększa bezpieczeństwo, ale także sprzyja wydajności pracowników, co jest kluczowe w kontekście utrzymania wysokiej jakości usług elektrycznych.

Pytanie 7

Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku?

A. Wymiana ograniczników przepięć na linii.

B. Wykonanie przyłącza kablowego budynku.

C. Montaż izolatorów szpulowych na słupie.

D. Wymiana uszkodzonych przewodów na tynku.

Wykonanie przyłącza kablowego budynku to kluczowy element w instalacji elektrycznej, który wymaga zastosowania odpowiednich narzędzi, w tym hydraulicznego narzędzia zaciskowego. Narzędzie to jest niezbędne do prawidłowego zaciskania końcówek kablowych oraz złączek, co zapewnia trwałe i bezpieczne połączenia. W kontekście standardów branżowych, zgodnie z normą PN-EN 60947-1, każde połączenie powinno być wykonane z zachowaniem ostrożności i precyzji, co minimalizuje ryzyko awarii. Przyłącze kablowe jest także istotne w kontekście bezpieczeństwa energetycznego budynku, ponieważ nieprawidłowe połączenia mogą prowadzić do strat energii lub nawet pożarów. Przykładami zastosowania hydraulicznego narzędzia zaciskowego są prace wykonywane przy instalacjach niskonapięciowych w domach jednorodzinnych, w których wykonuje się złącza kablowe do zasilania różnorodnych urządzeń elektrycznych, takich jak oświetlenie, gniazdka czy systemy alarmowe.

Pytanie 8

Który z wymienionych elementów nie powinien być używany jako uziom PE?

A. Sztuczny uziom otokowy.

B. Uziom płytowy.

C. Zbrojenie fundamentowe.

D. Gazociąg wykonany rurami metalowymi.

Wskazanie gazociągu wykonanego rurami metalowymi jako elementu, którego nie wolno używać jako uziomu PE, jest jak najbardziej zgodne z zasadami bezpieczeństwa i z praktyką instalacyjną. Metalowe rurociągi gazowe są traktowane jako obce przewodzące części, które trzeba wyrównać potencjałowo (połączyć z główną szyną wyrównawczą), ale nie mogą pełnić roli zasadniczego uziomu ochronnego. Wynika to zarówno z wymagań norm (np. PN-HD 60364, przepisy dotyczące instalacji gazowych), jak i ze zdrowego rozsądku: przez ten przewód płynie gaz palny, a jakiekolwiek przepływy prądów zwarciowych czy roboczych przez taki rurociąg są po prostu niedopuszczalne. Moim zdaniem to jest jedna z tych zasad, które trzeba mieć „w głowie na stałe”: gazociąg łączymy do instalacji wyrównawczej, ale nie projektujemy go jako elementu systemu uziemiającego. W praktyce na obiekcie stosuje się dedykowane uziomy: płytowe, otokowe, pionowe szpilkowe, ewentualnie uziomy fundamentowe. One są przewidziane do odprowadzania prądów zwarciowych, prądów odgromowych czy prądów upływu, mają odpowiedni przekrój, materiały i sposób zabudowy. Gazociąg natomiast może być demontowany, wymieniany, ktoś może wstawić wstawkę z tworzywa, zrobić modernizację, i nagle „uziom” znika, a ochrona przeciwporażeniowa przestaje działać. W dobrze zaprojektowanej instalacji elektrycznej rurociągi gazowe są tylko dołączane do głównych połączeń wyrównawczych, aby zredukować napięcia dotykowe i uniknąć przeskoków iskrowych, ale nie oblicza się ich jako części układu uziomowego. To jest dość twardy wymóg bezpieczeństwa – i naprawdę warto go zapamiętać na całe życie zawodowe.

Pytanie 9

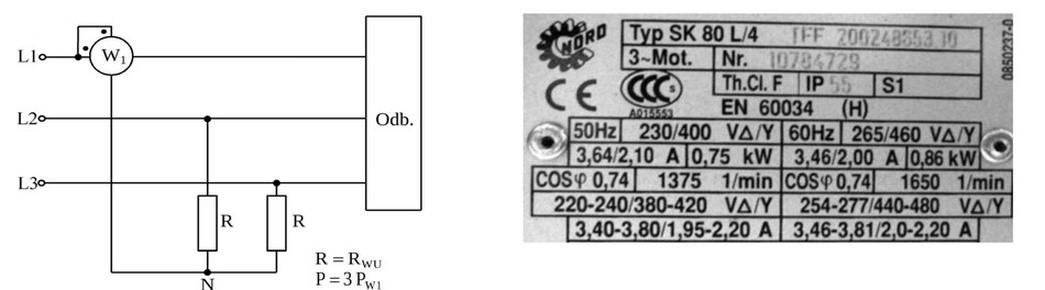

Jakie zakresy pomiarowe watomierza należy dobrać, aby zmierzyć w oszczędnościowym układzie pokazanym na schemacie moc pobieraną przez obciążony momentem znamionowym, silnik którego tabliczkę pokazano na zdjęciu? Dopuszczalne przeciążenie cewki napięciowej watomierza 1,5 U_N

A. UN = 100 V i IN = 2,5 A

B. UN = 100 V i IN = 5 A

C. UN = 200 V i IN = 2,5 A

D. UN = 200 V i IN = 5 A

Wybór niewłaściwych zakresów pomiarowych watomierza może prowadzić do błędnych pomiarów mocy oraz nieprawidłowej interpretacji danych. W przypadku odpowiedzi UN = 100 V i IN = 5 A, zakres napięcia jest niewystarczający, aby objąć napięcie liniowe w układzie trójfazowym, które wynosi około 400 V. Przy takim napięciu, w przypadku przekroczenia granic zakresu pomiarowego, może dojść do uszkodzenia watomierza. Kolejne podejście, jak UN = 100 V i IN = 2,5 A, również nie spełnia wymagań, ponieważ zarówno zakres napięcia, jak i prądu są niewystarczające dla silnika o prądzie znamionowym wynoszącym 3,64 A. Odpowiedź UN = 200 V i IN = 2,5 A także jest błędna, ponieważ chociaż napięcie nie przekracza limitu, to prąd nie jest wystarczający do pomiaru prądu znamionowego silnika, co prowadziłoby do niepełnych lub zniekształconych wyników. W praktyce, takie błędne założenia mogą prowadzić do przegrzewania się urządzeń, niewłaściwych obliczeń w bilansie energetycznym oraz utraty efektywności operacyjnej. Dlatego kluczowe jest, aby użytkownicy zawsze dobierali odpowiednie zakresy pomiarowe, które są zgodne z danymi zawartymi w tabliczkach znamionowych oraz uwzględniały dodatkowe marginesy bezpieczeństwa w kontekście przeciążeń.

Pytanie 10

Trójfazowy silnik indukcyjny, obciążony połową swojej mocy znamionowej, działa z prędkością n = 1450 obr/min. W pewnym momencie doszło do spadku prędkości obrotowej, co spowodowało charakterystyczne "buczenie" silnika. Jakie mogły być przyczyny tego zakłócenia w pracy silnika?

A. Kilku procentowy wzrost napięcia zasilania

B. Podwojony moment obciążenia

C. Odłączenie przewodu ochronnego od zacisku PE

D. Brak napięcia w jednej z faz

Zanik napięcia w jednej z faz silnika indukcyjnego trójfazowego prowadzi do nierównomiernego przepływu prądu w uzwojeniach, co skutkuje spadkiem momentu obrotowego oraz zwiększeniem prędkości ślizgu. Silnik, zamiast stabilnie pracować, zaczyna generować wibracje i dźwięki, co objawia się charakterystycznym "buczeniem". W przypadku pracy z obciążeniem wynoszącym połowę mocy znamionowej, silnik może być w stanie tolerować pewne zakłócenia, ale zanik napięcia w jednej fazie jest krytycznym problemem. Przykładowo, w przemyśle, awarie zasilania w jednej fazie mogą prowadzić do uszkodzeń silników oraz innych komponentów systemu, dlatego ważne jest stosowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe oraz monitoring jakości zasilania. Aby poprawić niezawodność systemów elektrycznych, stosuje się również układy równoważące obciążenia międzyfazowe. Stosując te zasady, można znacząco zwiększyć bezpieczeństwo i efektywność pracy silników.

Pytanie 11

Którą z czynności należy wykonać, aby zapewnić ochronę przeciwporażeniową przy uszkodzeniu podczas dołączania urządzenia pierwszej klasy ochronności do mieszkaniowej instalacji elektrycznej o napięciu znamionowym 230 V wykonanej w układzie TN-S?

A. Połączyć obudowę z przewodem ochronnym.

B. Zainstalować transformator obniżający napięcie.

C. Wykonać miejscowe połączenia wyrównawcze.

D. Ułożyć dodatkową warstwę izolacji na podłożu.

W ochronie przeciwporażeniowej przy uszkodzeniu w instalacjach mieszkaniowych łatwo pomylić różne środki ochrony i zastosować je nie tam, gdzie trzeba. W tym zadaniu mówimy o urządzeniu pierwszej klasy ochronności, pracującym w instalacji TN-S o napięciu 230 V. Dla takiego układu podstawowym wymaganiem jest połączenie metalowej obudowy z przewodem ochronnym PE. To połączenie zapewnia, że w razie przebicia izolacji i pojawienia się napięcia na obudowie powstanie zwarcie doziemne o niskiej impedancji, co spowoduje szybkie zadziałanie zabezpieczenia nadprądowego lub wyłącznika różnicowoprądowego. Ułożenie dodatkowej warstwy izolacji na podłożu bywa mylone z ochroną dodatkową, ale w tym przypadku praktycznie nic nie daje. Człowiek dotykający uszkodzonej obudowy może zostać porażony prądem między obudową a innym przewodzącym elementem, np. kaloryferem, rurą wody czy nawet innym urządzeniem podłączonym do PE. Izolowanie podłogi nie rozwiązuje problemu, bo nie eliminuje niebezpiecznej różnicy potencjałów. To jest taki typowy błąd: skupianie się na podłożu zamiast na właściwym połączeniu ochronnym. Miejscowe połączenia wyrównawcze są bardzo ważne w łazienkach czy pomieszczeniach o zwiększonym zagrożeniu, ale ich zadaniem jest wyrównanie potencjałów między różnymi elementami metalowymi, a nie zastąpienie przewodu ochronnego urządzenia. One działają jako uzupełnienie systemu ochrony, a nie jako główny środek ochrony przy uszkodzeniu. Z kolei montaż transformatora obniżającego napięcie ma sens przy zasilaniu obwodów SELV/PELV czy urządzeń niskonapięciowych, ale w typowej instalacji 230 V w mieszkaniu nie rozwiązuje problemu ochrony urządzenia klasy I. Transformator separacyjny lub obniżający napięcie to zupełnie inna metoda ochrony, wymagająca spełnienia szeregu warunków (osobny obwód, brak połączeń z ziemią itd.). Z mojego doświadczenia wynika, że największy kłopot polega na mieszaniu pojęć: ludzie próbują kompensować brak prawidłowego PE jakimiś „patentami” typu gumowe dywaniki, dodatkowe izolacje, a tymczasem normy jasno mówią – dla klasy I w TN-S kluczowe jest pewne i trwałe połączenie obudowy z przewodem ochronnym oraz sprawne zabezpieczenia nadprądowe i RCD.

Pytanie 12

Jakie urządzenie wykorzystuje się do określenia prędkości obrotowej wału silnika?

A. prądnicę tachometryczną

B. przekładnik napięciowy

C. pirometr

D. induktor

Prądnica tachometryczna jest urządzeniem służącym do pomiaru prędkości obrotowej wału silnika poprzez generowanie napięcia elektrycznego proporcjonalnego do tej prędkości. Jej działanie opiera się na zasadzie elektromechanicznej, gdzie wirnik prądnicy obracany przez wał silnika wytwarza napięcie elektryczne, które jest bezpośrednio związane z prędkością obrotową. W praktyce, prądnice tachometryczne są szeroko stosowane w różnych zastosowaniach przemysłowych, takich jak automatyka, robotyka czy systemy sterowania silnikami. Dzięki ich wysokiej dokładności, stosowane są w precyzyjnych układach regulacji prędkości, co pozwala na optymalne zarządzanie procesami technologicznymi. W branży inżynieryjnej, prądnice tachometryczne są często preferowane ze względu na ich stabilność i niezawodność, co wpisuje się w najlepsze praktyki projektowania systemów z kontrolą prędkości. Dodatkowo, są one zgodne z normami IEC oraz ISO, co zapewnia ich uniwersalność i szerokie zastosowanie w przemyśle. Dzięki tym cechom, prądnice tachometryczne stanowią kluczowy element w nowoczesnych systemach pomiarowych i kontrolnych.

Pytanie 13

Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?

Wzór do wykorzystania:
$$ C_P = 1800 \cdot \frac{P_n}{U^2} \, \mu\text{F} $$

Parametry kondensatora
	Napięcie znamionowe	$ C_P $
A.	DC 250 V	$ 17 \, \mu\text{F} $
B.	DC 350 V	$ 0{,}017 \, \mu\text{F} $
C.	AC 250 V	$ 17 \, \mu\text{F} $
D.	AC 350 V	$ 0{,}017 \, \mu\text{F} $

A. B.

B. D.

C. A.

D. C.

Odpowiedź C jest jak najbardziej na miejscu, bo zgadza się z tym, co powinien mieć kondensator do silnika indukcyjnego jednofazowego o mocy 0,5 kW przy 230 V. Dzięki wzorowi Cp = 1800 * (Pn / U^2) μF łatwo możesz policzyć, jaka pojemność kondensatora jest nam potrzebna, a to jest mega ważne, żeby silnik działał jak należy. Podstawiając Pn = 500 W i U = 230 V, dostajemy Cp ≈ 17 μF. Tylko odpowiedź C (AC 250 V, 17 μF) to, co pasuje do tych wymagań, bo zapewnia, że silnik będzie działał optymalnie, zmniejszając straty energii i ryzyko awarii. Z mojego doświadczenia, dobór kondensatora jest kluczowy, żeby urządzenie działało efektywnie. Pamiętaj też o tym, żeby wybierać kondensatory dobrej jakości, bo to wpływa na ich trwałość i niezawodność, co jest ważne dla długowieczności silnika. Odpowiedni kondensator pomoże też ustabilizować obroty silnika i moment obrotowy, co w przemyśle ma ogromne znaczenie dla precyzyjnej pracy.

Pytanie 14

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania

A. spisu terminów oraz zakresów testów i pomiarów kontrolnych

B. opisu doboru urządzeń zabezpieczających

C. charakterystyki technicznej instalacji

D. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych

Twoja odpowiedź jest całkiem trafna. Wiesz, że instrukcje dotyczące eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowoprądowymi nie muszą zawierać szczegółowych informacji o doborze urządzeń. Z mojego doświadczenia, dobór tych urządzeń najczęściej robi się na etapie projektowania, według norm, jak chociażby PN-IEC 60364-1. W instrukcji powinno być raczej opisane, jak działają już wybrane urządzenia, ich typy i zasady użytkowania. Na przykład, lista terminów i zakresów prób oraz pomiarów kontrolnych jest kluczowa, żeby wszystko działało bezpiecznie i sprawnie. No i oczywiście, zasady bezpieczeństwa przy pracach eksploatacyjnych to podstawa, bo przecież chcemy zminimalizować ryzyko wypadków. Dobrze, żeby dokumentacja była jasna i zgodna z aktualnymi przepisami – to przecież wpływa na bezpieczeństwo i efektywność pracy. Instrukcja to powinna być pomoc, która zapewnia, że instalacja będzie działać prawidłowo, a nie miejsce na podstawowe zasady doboru zabezpieczeń.

Pytanie 15

Jaką wartość ma maksymalna dozwolona rezystancja uziomu R_A przewodu ochronnego, który łączy uziom z częścią przewodzącą przy nominalnym prądzie różnicowym I_ΔN = 30 mA oraz napięciu dotykowym 50 V AC wyłącznika różnicowoprądowego?

A. Około 830 Ω

B. 2 000 Ω

C. Około 1660 Ω

D. 4 000 Ω

Największa dopuszczalna rezystancja uziomu R_A dla przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną w przypadku prądu różnicowego I_ΔN = 30 mA i napięcia dotykowego 50 V AC wynosząca około 1660 Ω wynika z obliczeń opartych na zasadach bezpieczeństwa elektrycznego. W przypadku, gdy wystąpi prąd różnicowy, uziemienie ma za zadanie zapewnić skuteczne odprowadzenie prądu do ziemi, aby zminimalizować ryzyko porażenia prądem. Przy napięciu dotykowym 50 V AC maksymalna dopuszczalna rezystancja uziomu może być obliczona z równania: R = U/I, gdzie U to napięcie dotykowe, a I to prąd różnicowy. Zatem R = 50 V / 0,030 A = 1666,67 Ω. Praktyczne zastosowanie tej wiedzy ma kluczowe znaczenie w projektowaniu instalacji elektrycznych, gdzie zapewnienie skutecznego uziemienia jest niezbędne dla ochrony ludzi oraz sprzętu. Utrzymywanie odpowiednich wartości rezystancji uziomu jest zgodne z normami europejskimi, takimi jak PN-EN 61140, które wskazują na konieczność regularnych pomiarów oraz konserwacji systemów uziemiających, aby zapewnić ich skuteczność i bezpieczeństwo.

Pytanie 16

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?

A. Dławik — sprawny, zapłonnik — sprawny, świetlówka — sprawna.

B. Dławik — sprawny, zapłonnik — uszkodzony, świetlówka — sprawna.

C. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — sprawna.

D. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — uszkodzona.

Wybór tej odpowiedzi jest poprawny, ponieważ charakteryzuje się ona ścisłym związkiem z zasadami działania opraw oświetleniowych, w szczególności świetlówek. W opisywanej sytuacji, kiedy elektrody świetlówki się żarzyły, świadczy to o sprawności dławika, który pełni rolę elementu regulującego prąd w obwodzie i zapewniającego odpowiednie napięcie dla elektrod. Brak zapłonu świetlówki mimo sprawności dławika sugeruje, że zapłonnik, odpowiedzialny za generowanie wysokiego napięcia niezbędnego do inicjacji reakcji zapłonowej w gazie, jest uszkodzony. To właśnie zapłonnik, często zbudowany z dwóch elektrod i kondensatora, odgrywa kluczową rolę w procesie rozruchu świetlówki. Po demontażu zapłonnika i udanym zapłonie świetlówki, można z całą pewnością potwierdzić, że świetlówka sama w sobie jest sprawna. W praktyce, diagnozowanie uszkodzenia zapłonnika można przeprowadzić poprzez jego wymianę i obserwację działania układu. Takie podejście jest zgodne z najlepszymi praktykami w konserwacji urządzeń oświetleniowych, co jest kluczowe w zapewnieniu długotrwałej i niezawodnej eksploatacji systemów oświetleniowych.

Pytanie 17

Na wartość impedancji pętli zwarcia w systemie sieciowym TN-C mają wpływ

A. liczba zamontowanych ochronników przeciwprzepięciowych

B. pole przekroju poprzecznego żył przewodów

C. wytrzymałość napięciowa izolacji przewodów

D. rodzaj zamontowanych ochronników przeciwprzepięciowych

Wartość impedancji pętli zwarcia w układzie sieciowym TN-C jest ściśle związana z polem przekroju poprzecznego żył przewodów. Pole to wpływa na opór przewodzenia prądu, co z kolei ma istotne znaczenie dla działania zabezpieczeń w przypadku zwarcia. Przewody o większym przekroju charakteryzują się mniejszym oporem, co pozwala na szybsze zadziałanie zabezpieczeń, takich jak wyłączniki nadprądowe. W praktyce oznacza to, że zwiększenie przekroju przewodów w instalacji elektrycznej może poprawić bezpieczeństwo, zmniejszając ryzyko uszkodzenia urządzeń oraz zapewniając lepszą ochronę osób. W Polskich Normach i europejskich standardach, takich jak PN-HD 60364-5-54, podkreśla się znaczenie odpowiedniego doboru przekrojów przewodów w kontekście ich zastosowania, zwłaszcza w instalacjach narażonych na zwarcia. Dlatego kluczowe jest, aby projektanci instalacji elektrycznych zwracali uwagę na te aspekty, aby zapewnić optymalną funkcjonalność oraz bezpieczeństwo systemów elektrycznych.

Pytanie 18

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Urządzenie ochronne różnicowoprądowe	Prąd znamionowy I_ΔN	Prąd I_A
A.	10 mA	0,02 A
B.	30 mA	0,04 A
C.	100 mA	0,15 A
D.	300 mA	0,24 A

A. C.

B. A.

C. D.

D. B.

Urządzenie ochronne różnicowoprądowe D zostało uznane za sprawne, ponieważ jego prąd zadziałania wynosi 0,24 A (240 mA), co mieści się w określonym zakresie od 0,5 IΔn do IΔn, gdzie IΔn dla tego urządzenia wynosi 300 mA. Oznacza to, że urządzenie zadziała w odpowiednim momencie, skutecznie chroniąc instalację elektryczną oraz osoby przed skutkami porażenia prądem. W branży elektroenergetycznej zasady działania urządzeń różnicowoprądowych są ściśle regulowane przez normy, takie jak PN-EN 61008-1. Te urządzenia są kluczowe w zapewnieniu bezpieczeństwa, zwłaszcza w obiektach, gdzie występuje ryzyko kontaktu z wodą lub innymi przewodnikami prądu. Właściwy dobór urządzenia ochronnego i jego parametry są fundamentalne dla efektywności ochrony. Przykładem zastosowania może być instalacja w łazience, gdzie obecność wody zwiększa ryzyko porażenia prądem, a zastosowanie różnicowoprądowego urządzenia ochronnego o odpowiednich parametrach jest koniecznością. To pokazuje, jak ważne jest nie tylko zrozumienie działania tych urządzeń, ale również ich praktyczne zastosowanie w codziennym życiu.

Pytanie 19

Zgodnie z obowiązującymi przepisami, minimalna rezystancja izolacji uzwojeń silnika asynchronicznego o mocy 5 kW w temperaturze 20˚C powinna wynosić

A. 10 MΩ

B. 5 MΩ

C. 1 MΩ

D. 3 MΩ

Minimalna rezystancja izolacji uzwojeń silnika asynchronicznego o mocy 5 kW, zgodnie z normami obowiązującymi w branży, powinna wynosić co najmniej 5 MΩ. Wartość ta jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności urządzenia. Izolacja uzwojeń odgrywa fundamentalną rolę w ochronie przed zwarciami oraz w minimalizowaniu strat energii. W praktyce, pomiar rezystancji izolacji przeprowadza się regularnie, aby ocenić stan techniczny silnika, a także zidentyfikować potencjalne problemy, takie jak degradacja izolacji spowodowana wilgocią lub starzeniem się materiałów. Przykładowo, w przypadku silników pracujących w trudnych warunkach środowiskowych, takich jak przemysł chemiczny czy metalurgiczny, wartość ta powinna być monitorowana szczególnie pilnie, aby uniknąć niebezpiecznych sytuacji i kosztownych przestojów. Przestrzeganie tych norm to nie tylko kwestia zgodności z przepisami, ale również kluczowy element zarządzania ryzykiem w eksploatacji maszyn.

Pytanie 20

W obwodzie gniazd w przedpokoju zainstalowano przewód YDYt 3×2,5 mm². Podczas wiercenia w ścianie pracownik przypadkowo uszkodził przewód, przecinając dwie jego żyły. Jak należy prawidłowo naprawić powstałą usterkę?

A. Zdemontować tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą i zatynkować ścianę.

B. Przeciągnąć wyłącznie uszkodzone żyły, zastępując każdą przewodem jednodrutowym.

C. Zdemontować tynk w miejscu uszkodzenia, zainstalować dodatkową puszkę i w niej połączyć żyły.

D. Przeciągnąć nowy przewód pomiędzy najbliższymi puszkami, używając pilota.

Usunięcie usterki w instalacji elektrycznej przez przeciągnięcie uszkodzonych żył za pomocą przewodów jednodrutowych jest niewłaściwym podejściem, które może prowadzić do poważnych problemów. Przewody jednodrutowe mają inne właściwości mechaniczne i elektryczne niż przewody wielodrutowe, co może skutkować niższą elastycznością oraz zwiększoną podatnością na uszkodzenia. Ponadto, takie połączenia są często niezgodne z obowiązującymi normami i przepisami dotyczącymi instalacji elektrycznych, co może narażać użytkownika na niebezpieczeństwo. Przeprowadzenie naprawy bez montażu puszki zwiększa ryzyko wystąpienia zwarć i utrudnia ewentualne przyszłe konserwacje. Połączenie przewodów jedynie za pomocą taśmy izolacyjnej jest również niewłaściwe, ponieważ nie zapewnia stabilności oraz bezpieczeństwa elektrycznego. W kontekście przepisów, jak norma PN-IEC 60364, zaleca się unikanie takich praktyk, które mogą prowadzić do nieodwracalnych uszkodzeń instalacji. Ważne jest, aby pamiętać, że każdy interwencja w instalacji elektrycznej powinna być przeprowadzana zgodnie z zasadami sztuki, co zapewnia bezpieczeństwo oraz trwałość wykonania. Zastosowanie pilotów do przeciągania nowych przewodów bez odpowiedniej inspekcji i naprawy uszkodzeń jest także niebezpieczne, ponieważ może wpłynąć na integralność całego obwodu.

Pytanie 21

Ile wynosi maksymalna wartość prądu zadziałania, którą należy ustawić w wyłączniku silnikowym zabezpieczającym uzwojenia silnika skojarzone w gwiazdę, jeżeli na tabliczce znamionowej silnika występuje zapis I_N 2,7/1,6 A?

A. 2,70 A

B. 1,60 A

C. 1,76 A

D. 2,97 A

Sedno problemu w tym zadaniu polega na poprawnym odczytaniu tabliczki znamionowej i powiązaniu jej z realnym sposobem skojarzenia uzwojeń. Zapis 2,7/1,6 A oznacza dwa różne prądy znamionowe dla dwóch różnych sposobów połączenia: pierwszy prąd odnosi się do połączenia w trójkąt, drugi do połączenia w gwiazdę. Jeżeli w pytaniu wyraźnie jest powiedziane, że uzwojenia są skojarzone w gwiazdę, to jedyną właściwą podstawą do nastawy zabezpieczenia jest prąd 1,6 A. Typowy błąd polega na mechanicznym przyjmowaniu wartości z tabliczki bez zastanowienia się, dla jakiego połączenia są one podane. Wtedy ktoś wybiera 2,70 A, bo „większe wygląda bezpieczniej” albo „przecież silnik tyle może pobrać”. To jednak prowadzi do ustawienia wyłącznika na zbyt wysoki prąd i w praktyce silnik może się grzać, izolacja starzeje się szybciej, a zabezpieczenie nie reaguje na długotrwałe przeciążenia. Druga pułapka to wybór dokładnie 1,60 A, czyli prądu znamionowego. Intuicyjnie wydaje się to logiczne, ale w eksploatacji trzeba uwzględnić tolerancję prądu, warunki rozruchu i niewielkie przeciążenia chwilowe. Dlatego dobrą praktyką jest przyjęcie około 1,1·I_N, a nie równego I_N. Z kolei wynik 2,97 A to zwykle efekt błędnego liczenia „1,1 razy ten większy prąd z tabliczki”, czyli liczenia od złej podstawy. Widać tu typowy błąd myślowy: ktoś dobrze pamięta współczynnik 1,1, ale nie zastanawia się, który prąd z tabliczki należy pomnożyć. W instalacjach przemysłowych takie pomyłki są niestety dość częste, szczególnie przy silnikach, które mogą pracować zarówno w gwieździe, jak i w trójkącie. Dlatego moim zdaniem zawsze warto na spokojnie sprawdzić: jak są fizycznie połączone zaciski silnika, jaki układ sieci mamy (np. 400/230 V) i dopiero wtedy dobrać nastawę wyłącznika silnikowego zgodnie z prądem znamionowym dla danego skojarzenia, z niewielkim zapasem wynikającym z zaleceń producentów aparatury.

Pytanie 22

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są sprawne.

B. Uszkodzona jest tylko grzałka G1.

C. Sprawna jest tylko grzałka G3.

D. Wszystkie grzałki są uszkodzone.

Prawidłowa diagnoza wynika przede wszystkim z analizy wartości rezystancji dla różnych położeń przełączników. Gdy oba przełączniki są ustawione w pozycjach 1-3 i 1-4, miernik pokazuje nieskończoność (∞), co jednoznacznie wskazuje na przerwę w obwodzie. W praktyce w takich położeniach powinna być widoczna konkretna rezystancja, jeśli wszystkie grzałki są sprawne. Moim zdaniem – i niejednokrotnie widziałem to na warsztacie – najczęściej oznacza to, że jedna z grzałek jest uszkodzona (przerwa). Przy położeniach 2-3 i 2-4 pojawiają się wartości 44 i 53 Ω, czyli dwie grzałki przewodzą prąd i są sprawne. Analizując układ połączeń, łatwo dojść do wniosku, że brak przewodności w pierwszych przypadkach wynika z uszkodzenia G1 – to właśnie ta grzałka odcina całą ścieżkę prądową w tych konfiguracjach. W zawodzie elektryka podobna sytuacja często pojawia się np. przy naprawie pieców czy bojlerów – pomiar rezystancji pozwala błyskawicznie wskazać uszkodzony element bez konieczności rozkręcania całego urządzenia. Taki test to nie tylko teoria, ale bardzo praktyczna metoda, którą polecam każdemu początkującemu elektrykowi. Dobrze wykonana diagnostyka rezystancyjna to podstawa utrzymania ruchu i serwisu urządzeń grzewczych. Warto pamiętać, że zgodnie z dobrą praktyką branżową zawsze należy dokumentować wyniki pomiarów i interpretować je z uwzględnieniem schematu połączeń – to zdecydowanie skraca czas diagnozy i ogranicza ryzyko błędów.

Pytanie 23

Który z pokazanych na zdjęciach przewodów przeznaczony jest do układania w tynku?

A. D.

B. B.

C. A.

D. C.

Przewód pokazany na zdjęciu C jest rurą osłonową, która jest przeznaczona do układania w tynku. Jego gładka powierzchnia zewnętrzna oraz elastyczność sprawiają, że idealnie sprawdza się w warunkach budowlanych, gdzie istnieje potrzeba łatwego prowadzenia instalacji elektrycznych w ścianach. W kontekście standardów branżowych, takie rury powinny spełniać normy dotyczące odporności na działanie ognia oraz mechaniczne uszkodzenia. Zastosowanie rur osłonowych w tynku, zgodnie z Polskimi Normami PN-IEC 61386, zapewnia odpowiednią ochronę przewodów przed uszkodzeniami mechanicznymi i przed wpływem wilgoci. Przykładem praktycznego zastosowania może być instalacja elektryczna w nowo budowanym domu, gdzie przewody są układane w tynkach, co zapobiega ich wystawieniu na działanie czynników zewnętrznych oraz zwiększa bezpieczeństwo użytkowania. Warto również zwrócić uwagę, że stosowanie odpowiednich rur osłonowych w tynku jest kluczowe dla długowieczności instalacji oraz dla utrzymania estetyki wnętrz.

Pytanie 24

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

A. o większej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

B. o większej średnicy i wyższej liczbie zwojów niż uzwojenie wtórne

C. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

D. o mniejszej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

Uzwojenie pierwotne transformatora jednofazowego rzeczywiście jest wykonane z drutu o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne. Ta konstrukcja jest kluczowa w kontekście działania transformatora, ponieważ umożliwia efektywną indukcję elektromagnetyczną. Uzwojenie pierwotne, mając więcej zwojów, generuje silniejsze pole magnetyczne w rdzeniu transformatora, co sprzyja przekazywaniu energii do uzwojenia wtórnego. Dodatkowo zastosowanie cieńszego drutu zmniejsza straty energii związane z oporem elektrycznym, co jest zgodne z dobrymi praktykami projektowania transformatorów. Przykładowo, w transformatorach niskonapięciowych, takich jak te stosowane w zasilaczach, kluczowe jest, aby uzwojenie pierwotne miało odpowiednią liczbę zwojów, co pozwala na uzyskanie pożądanej wartości napięcia wyjściowego na uzwojeniu wtórnym, zgodnie z zasadą transformacji napięcia, opisaną wzorem: U1/U2 = N1/N2, gdzie U to napięcie, a N to liczba zwojów.

Pytanie 25

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

A. W centralnej części obudowy blisko skrzynki przyłączeniowej

B. W sąsiedztwie pokrywy wentylatora

C. Na tarczy łożyskowej, od strony napędowej w pobliżu pokrywy łożyska

D. Na końcu obudowy w rejonie napędu

Pomiar temperatury silników w wykonaniu przeciwwybuchowym jest kluczowy dla zapewnienia ich bezpieczeństwa i niezawodności. Wybór odpowiedniego miejsca do pomiaru temperatury jest niezwykle istotny, ponieważ nieprawidłowe lokalizacje mogą prowadzić do błędnych odczytów oraz mogą nie uwzględniać rzeczywistych warunków pracy silnika. W przypadku podwyższonej temperatury obudowy silnika, pomiar w pobliżu pokrywy wentylatora jest niewłaściwy, gdyż to miejsce jest często narażone na wpływ zewnętrznych warunków atmosferycznych oraz może być miejscem intensywnego przepływu powietrza, co prowadzi do fałszywych wskazań. Standardy branżowe, takie jak IEC 60079, określają, że należy unikać pomiaru w tych miejscach, aby zapewnić dokładność i wiarygodność danych. Zamiast tego, pomiary powinny być wykonywane w miejscach, gdzie temperatura jest rzeczywiście reprezentatywna dla stanu silnika, na przykład pośrodku obudowy lub na tarczy łożyskowej, co pozwala na lepsze śledzenie potencjalnych problemów z przegrzewaniem.

Pytanie 26

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

A. Urządzenie 1.

B. Urządzenie 4.

C. Urządzenie 2.

D. Urządzenie 3.

Urządzenie 3, czyli wyłącznik termomagnetyczny, jest kluczowym elementem w systemach ochrony silników trójfazowych. Jego główną funkcją jest zabezpieczenie przed przeciążeniem oraz zwarciem, co jest istotne dla zapewnienia nieprzerwanej i bezpiecznej pracy silników elektrycznych. Wyłączniki te działają na zasadzie automatycznego odłączania zasilania w momencie wykrycia zbyt wysokiego prądu, co może prowadzić do uszkodzenia silnika lub jego komponentów. Przykładem zastosowania wyłącznika termomagnetycznego jest przemysł, gdzie silniki są poddawane zmiennym obciążeniom. W takich sytuacjach, aby uniknąć awarii, zastosowanie tego urządzenia jest niezbędne. Standardy IEC 60947-4-1 określają wymagania dla aparatów zabezpieczających, w tym wyłączników termomagnetycznych, co potwierdza ich znaczenie w branży elektrycznej. Właściwe dobranie i zastosowanie wyłącznika termomagnetycznego nie tylko chroni sprzęt, ale również zwiększa bezpieczeństwo pracy operatorów.

Pytanie 27

Ile wynosi napięcie zwarcia transformatora, którego dane z tabliczki znamionowej przedstawiono w tabeli?

Transformator 3-FAZ wg PN-EN 60726:2003 + DNV
Typ ET3SM-150		Nr/Rok 00565/2015
Moc	150 kVA	Grupa połączeń	Dy5
I	3×440 V	D	198 A
II	3×230 V	y	377 A
Częstotliwość	60 Hz	Klasa izolacji	T45H
Straty jałowe	445 W	Rodzaj pracy	S1
Straty zwarcia	2 824 W	Chłodzenie	AN
Temp. otoczenia	45 °C	Stopień ochrony	IP23
uz	3,30 %	Masa całkowita	579 kg

A. 15,25 V

B. 8,25 V

C. 14,52 V

D. 7,59 V

Napięcie zwarcia transformatora odczytuje się z tabliczki jako parametr uz podany w procentach napięcia znamionowego. W danych masz napisane uz = 3,30%. Dla strony pierwotnej transformatora mamy napięcie znamionowe 3×440 V. Żeby policzyć napięcie zwarcia w woltach, mnożymy wartość procentową przez napięcie znamionowe i dzielimy przez 100: Uz = 3,30% · 440 V = 0,033 · 440 V ≈ 14,52 V. Stąd poprawna odpowiedź to właśnie 14,52 V. W praktyce oznacza to, że przy zwarciu na zaciskach wtórnych wystarczy około 14,5 V na uzwojeniu pierwotnym, żeby w transformatorze popłynął prąd znamionowy. Ten parametr jest bardzo ważny przy doborze zabezpieczeń zwarciowych, koordynacji zadziałania wyłączników oraz przy obliczaniu prądów zwarciowych w sieci niskiego napięcia. Im większe napięcie zwarcia, tym większa impedancja transformatora i tym mniejszy prąd zwarciowy, ale jednocześnie większe spadki napięcia przy dużych obciążeniach. Dlatego normy, m.in. PN-EN 60076 i wcześniej PN-EN 60726 dla transformatorów suchych, podają typowe zakresy uz dla danej mocy. W transformatorach około 150 kVA wartości rzędu 3–4% są zupełnie standardowe i dobrze sprawdzają się w instalacjach budynkowych oraz w przemysłowych rozdzielniach nN, bo zapewniają rozsądny kompromis między poziomem zwarć a stabilnością napięcia przy rozruchach silników.

Pytanie 28

Możliwość przebicia izolacji uzwojeń silnika indukcyjnego trójfazowego w stosunku do korpusu można ustalić przez pomiar

A. rezystancji uzwojeń stojana

B. symetrii uzwojeń

C. rezystancji przewodu ochronnego

D. prądu upływu

Prąd upływu jest kluczowym wskaźnikiem stanu izolacji uzwojeń silnika indukcyjnego trójfazowego. W momencie wystąpienia przebicia izolacji, prąd upływu wzrasta, co może prowadzić do niebezpiecznych sytuacji, w tym uszkodzenia silnika oraz zagrożeń dla użytkowników. Pomiar prądu upływu pozwala na wykrycie niewłaściwych warunków izolacyjnych oraz wczesną identyfikację problemów, zanim dojdzie do poważniejszych awarii. W praktyce, stosuje się urządzenia pomiarowe, takie jak mierniki izolacji czy detektory prądu upływu, które mogą zarówno diagnozować stan izolacji, jak i monitorować jej zmiany w czasie. W myśl dobrych praktyk, regularne kontrole stanu izolacji silników są zalecane przez standardy branżowe, takie jak IEC 60034, co podkreśla znaczenie zapobiegania awariom oraz zapewnienia bezpieczeństwa eksploatacji urządzeń elektrycznych.

Pytanie 29

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

A. Spadek prędkości obrotowej wirnika silnika

B. Wzrost prędkości obrotowej wirnika silnika

C. Nawrót wirnika silnika

D. Całkowite zniszczenie wirnika silnika

Zwiększenie częstotliwości napięcia zasilania stojana trójfazowego silnika indukcyjnego prowadzi do podwyższenia prędkości obrotowej wirnika zgodnie z zasadą synchronizacji. W silnikach indukcyjnych prędkość obrotowa wirnika jest ściśle związana z częstotliwością zasilania, co wynika z relacji: n = 120 * f / p, gdzie n to prędkość obrotowa w obr/min, f to częstotliwość w Hz, a p to liczba par biegunów. Zwiększenie częstotliwości powoduje, że wirnik osiąga wyższą prędkość, co ma zastosowanie w różnych procesach przemysłowych, gdzie wymagana jest regulacja prędkości napędu, na przykład w systemach transportowych czy w automatyce przemysłowej. W praktyce możemy wykorzystać falowniki, które umożliwiają precyzyjne sterowanie częstotliwością, a tym samym prędkością obrotową silnika, co optymalizuje zużycie energii i zwiększa efektywność procesów. Warto również zauważyć, że zgodnie z normami IEC 60034, projektowanie systemów napędowych powinno uwzględniać odpowiednie parametry zasilania, co wpływa na trwałość i wydajność silników."

Pytanie 30

Do czego służy przyrząd przedstawiony na rysunku?

A. Do sprawdzania ciągłości przewodów.

B. Do lokalizacji uszkodzeń linii kablowej.

C. Do pomiarów rezystancji uziemienia uziomu.

D. Do pomiarów rezystywności gruntu.

Lokalizator uszkodzeń linii kablowej, przedstawiony na rysunku, jest kluczowym narzędziem w dziedzinie elektroenergetyki oraz telekomunikacji. Umożliwia on szybkie i precyzyjne zidentyfikowanie miejsc, w których doszło do uszkodzenia kabla, co jest niezwykle istotne w kontekście minimalizacji przestojów oraz obniżenia kosztów napraw. W praktyce, zastosowanie lokalizatora pozwala na wykrycie takich uszkodzeń jak przerwania, zwarcia czy degradacja izolacji. Przykładowo, w sytuacji awaryjnej, kiedy linia kablowa przestaje działać, użycie tego urządzenia pozwala na zlokalizowanie problemu bez konieczności kopania wzdłuż całej trasy kabla. W zgodzie z normami branżowymi, takie urządzenia powinny być wykorzystywane przez wykwalifikowany personel, który potrafi interpretować wyniki pomiarów oraz podejmować odpowiednie kroki naprawcze. Dzięki tym technologiom, branża energetyczna zwiększa efektywność oraz bezpieczeństwo operacji związanych z infrastrukturą kablową.

Pytanie 31

Instalację elektryczną wykonaną przewodami ADY 4×6 mm² zmodernizowano stosując przewody YDY 4×10 mm² oraz LgYżo 10 mm² ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.

A. 49,00 A

B. 48,23 A

C. 53,00 A

D. 44,59 A

Wybór innej wartości spośród dostępnych odpowiedzi może wynikać z niepełnego zrozumienia procedur obliczeniowych dotyczących obciążalności prądowej przewodów. Często błędne odpowiedzi są wynikiem pominięcia istotnych czynników, takich jak rodzaj układu przewodów, ich przekrój oraz specyfikacja materiałowa. Przykładowo, odpowiedzi z wartością 48,23 A lub 49,00 A mogą wydawać się atrakcyjne dla osób, które nie uwzględniają współczynnika poprawkowego w przypadku grupowania przewodów. W przemyśle elektrycznym bardzo ważne jest, aby nie tylko znać nominalne wartości obciążalności, ale również umieć je prawidłowo zinterpretować w kontekście konkretnego zastosowania. Może to prowadzić do sytuacji, w których nieprawidłowo dobrana wartość obciążalności spowoduje nadmierne nagrzewanie się przewodów, co w konsekwencji może prowadzić do ich uszkodzenia. Standardy branżowe, takie jak PN-IEC 60364, wskazują, że wszystkie obliczenia powinny być przeprowadzane z pełnym uwzględnieniem wszystkich czynników, aby zapewnić długotrwałą i bezpieczną pracę instalacji elektrycznej. Warto również zauważyć, że w przypadku zbyt dużych wartości obciążalności, nie ma gwarancji, że przewody sprostają wymaganiom, co może się odbić na ich żywotności i niezawodności. Dlatego ważne jest, aby rozwijać umiejętności analizy i interpretacji danych technicznych, co zdecydowanie przyczyni się do podniesienia standardów pracy w dziedzinie elektroinstalacji.

Pytanie 32

Sposób wykonywania którego pomiaru przedstawiono na ilustracji?

A. Pomiaru rezystywności gruntu.

B. Pomiaru impedancji pętli zwarciowej.

C. Pomiaru rezystancji uziemienia.

D. Pomiaru rezystancji izolacji przewodu.

Na zdjęciu widać cęgowy miernik uziemienia obejmujący przewód uziemiający przy słupie – to jest typowy sposób wykonywania pomiaru rezystancji uziemienia. Ten rodzaj miernika wysyła prąd pomiarowy jedną połową cęgów, a drugą połową mierzy spadek napięcia. Na tej podstawie, zgodnie z prawem Ohma, wylicza rezystancję pętli uziemienia. Co ważne, ta metoda działa poprawnie tylko wtedy, gdy uziom jest częścią większego układu uziemień (np. kilka uziomów połączonych bednarką, uziemienie słupa linii napowietrznej, uziemienie stacji transformatorowej). Wtedy prąd pomiarowy „wraca” przez pozostałe uziomy i sieć. W praktyce taki pomiar stosuje się tam, gdzie klasyczna metoda z sondami pomocniczymi (uziom roboczy + dwie sondy prądowa i napięciowa) jest kłopotliwa: przy słupach energetycznych, ogrodzeniach, instalacjach odgromowych na działających obiektach, gdzie nie ma jak rozciągnąć przewodów na kilkanaście–kilkadziesiąt metrów. Miernik cęgowy pozwala mierzyć bez rozpinania przewodu uziemiającego, co jest zgodne z dobrymi praktykami eksploatacyjnymi – nie przerywamy ochrony przeciwporażeniowej na czas pomiaru. Normowo pomiary rezystancji uziemień opisują m.in. PN-HD 60364 i PN-EN 62305 dla instalacji odgromowych. Z mojego doświadczenia w eksploatacji sieci SN i nn taki cęgowy pomiar jest bardzo wygodny przy okresowych przeglądach – można szybko sprawdzić, czy rezystancja uziemienia nie przekracza wartości wymaganych dla danej instalacji, co ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej i odprowadzania prądów piorunowych. Warto też pamiętać, że dobry wynik pomiaru uziomu nie zwalnia z kontroli ciągłości połączeń wyrównawczych oraz stanu mechanicznego całej instalacji ochronnej.

Pytanie 33

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

A. Urządzenie 1.

B. Urządzenie 2.

C. Urządzenie 3.

D. Urządzenie 4.

W tym zadaniu łatwo wpaść w pułapkę skojarzeń, że każde nowoczesne urządzenie modułowe montowane na szynie DIN w jakiś sposób „zwiększa bezpieczeństwo”, a więc nadaje się do ochrony przeciwporażeniowej. W rzeczywistości tylko część aparatury ma bezpośrednio takie przeznaczenie i jest tak klasyfikowana w normach PN‑HD 60364. W układzie TN‑C podstawową metodą ochrony jest samoczynne wyłączenie zasilania realizowane przez zabezpieczenia nadprądowe współpracujące z przewodem PEN. To właśnie wyłącznik nadprądowy, pokazany jako urządzenie nr 1, spełnia to wymaganie. Pozostałe przedstawione aparaty pełnią zupełnie inne funkcje. Ogranicznik przepięć (SPD) widoczny jako urządzenie nr 2 służy do ochrony instalacji i odbiorników przed przepięciami łączeniowymi i atmosferycznymi. Chroni izolację, elektronikę, falowniki, automatykę, ale nie jest przeznaczony do wyłączania obwodu przy dotyku pośrednim czy przy zwarciu doziemnym. Z mojego doświadczenia wielu uczniów myli „ochronę przeciwporażeniową” z „ochroną przeciwprzepięciową”, bo oba pojęcia brzmią podobnie. Tymczasem są to całkowicie różne systemy zabezpieczeń, o innych kryteriach doboru i innych normach. Urządzenie nr 3 to typowy przekaźnik/stycznik modułowy sterujący obwodami – używa się go do załączania oświetlenia, wentylacji, ogrzewania, czasem w automatyce domowej. On w ogóle nie jest aparatem zabezpieczającym, a jedynie łącznikiem sterowanym. Może współpracować z zabezpieczeniami, ale sam z siebie nie spełnia wymagań ochrony przeciwporażeniowej. Z kolei urządzenie nr 4 to rozłącznik izolacyjny lub wyłącznik główny. Jego zadaniem jest zapewnienie możliwości ręcznego odłączenia zasilania, np. do prac serwisowych, oraz spełnienie wymagań funkcji izolacyjnej. Taki aparat nie reaguje automatycznie na zwarcie czy uszkodzenie izolacji, więc nie może być traktowany jako środek samoczynnego wyłączenia zasilania. Typowym błędem myślowym jest założenie, że „skoro czymś można odłączyć prąd, to to jest ochrona przeciwporażeniowa”. Normy wyraźnie rozróżniają ochronę podstawową, ochronę przy uszkodzeniu i funkcję łączeniową czy izolacyjną. Dlatego w pytaniu o układ TN‑C poprawna odpowiedź musi wskazywać urządzenie nadprądowe, a nie ogranicznik przepięć, przekaźnik czy sam rozłącznik.

Pytanie 34

Jaki typ przewodów jest zalecany do stosowania w instalacjach na zewnątrz budynków?

A. Przewody aluminiowe

B. Przewody o podwyższonej odporności na UV

C. Przewody do instalacji wewnętrznych

D. Przewody z miedzi beztlenowej

Przewody o podwyższonej odporności na UV są zalecane do stosowania w instalacjach na zewnątrz budynków ze względu na ich zdolność do wytrzymywania promieniowania ultrafioletowego. UV może powodować degradację materiałów, co w przypadku przewodów może prowadzić do ich mechanicznego uszkodzenia i utraty izolacyjności. Tego typu przewody są zaprojektowane tak, aby wytrzymać trudne warunki atmosferyczne, w tym intensywne nasłonecznienie, deszcz czy zmienne temperatury. Wybór przewodów odpornych na UV zwiększa niezawodność instalacji i zmniejsza ryzyko awarii. Z mojego doświadczenia wynika, że odpowiednie zaplanowanie instalacji z użyciem takich przewodów jest kluczowe dla jej długowieczności. W praktyce, przewody odporne na UV są często stosowane w instalacjach fotowoltaicznych, oświetleniowych na zewnątrz budynków oraz wszędzie tam, gdzie przewody są narażone na bezpośrednie działanie promieni słonecznych. Warto zawsze zwracać uwagę na oznaczenia producenta, które potwierdzają odporność na UV, co jest zgodne z normami branżowymi i dobrymi praktykami eksploatacyjnymi.

Pytanie 35

Kontrolę instalacji elektrycznej, znajdującej się w pomieszczeniach o wysokiej wilgotności (75÷100%), w zakresie efektywności ochrony przed porażeniem elektrycznym należy przeprowadzać co najmniej raz na

A. 1 rok

B. 3 lata

C. 4 lata

D. 2 lata

Wybór odpowiedzi związanej z dłuższym okresem między kontrolami, takimi jak 4, 3 czy 2 lata, jest na pierwszy rzut oka kuszący, jednak nie uwzględnia kluczowych aspektów bezpieczeństwa. W pomieszczeniach o wysokiej wilgotności, gdzie ryzyko porażenia prądem jest znacznie wyższe, dłuższe okresy między przeglądami mogą prowadzić do poważnych konsekwencji. Zgodnie z normami bezpieczeństwa, takie jak PN-IEC 60364, regularne kontrole są niezbędne do zapewnienia właściwego stanu instalacji. Pomijanie konieczności corocznych przeglądów może skutkować niezauważonymi uszkodzeniami, które mogą zagrażać życiu. Często błędne rozumienie bezpieczeństwa elektrycznego wynika z mylnego przekonania, że przestarzałe lub nieużywane instalacje nie wymagają regularnych kontroli. Należy jednak pamiętać, że nawet w przypadku rzadkiego użytkowania, instalacje elektryczne mogą ulegać degradacji na skutek wpływu warunków atmosferycznych, korozji czy działania chemikaliów. W praktyce zaniedbanie regularnych przeglądów może prowadzić do poważnych awarii, a nawet pożarów, co jest szczególnie niebezpieczne w pomieszczeniach wilgotnych. Dlatego tak istotne jest, aby przestrzegać zasady corocznych przeglądów, co pozwala na zachowanie wysokiego poziomu ochrony przeciwporażeniowej.

Pytanie 36

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie

A. styków pomocniczych K2

B. cewki stycznika K2

C. przycisku S3

D. styków pomocniczych K1

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia działania obwodów sterowania i zasad funkcjonowania styczników. Przykładowo, przycisk S3 nie może być jedynym winowajcą, ponieważ jego działanie zostało potwierdzone przez obecność napięcia na V2. Należy pamiętać, że przycisk S3 ma za zadanie włączyć obwód, ale nie osobiście zasila cewkę stycznika. Z kolei wybór cewki stycznika K2 jako potencjalnego źródła problemu również jest błędny, ponieważ pomiar 230 V na V2 sugeruje, że napięcie jest dostarczane do obwodu, lecz nie przekazywane do cewki. Typowym błędem jest także sądzenie, że uszkodzenie styków pomocniczych K2 mogłoby być przyczyną problemu. W rzeczywistości, brak napięcia na V3 jednoznacznie wskazuje, że cewka nie jest zasilana, a nie że styki pomocnicze K2 są wadliwe. W układach automatyki kluczowe jest zrozumienie roli styków pomocniczych i ich związku z prawidłowym działaniem styczników, co objaśnia, dlaczego zdefiniowane standardy i procedury diagnostyczne są tak ważne w praktyce inżynieryjnej. Należy więc zwracać uwagę na szczegóły, aby prawidłowo diagnozować problemy w obwodach sterowania.

Pytanie 37

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

A. LPS

B. SPZ

C. SPD

D. LPL

Odpowiedź 'LPS' oznacza 'Lightning Protection System', co w języku polskim można przetłumaczyć jako 'system ochrony odgromowej'. Jest to termin określający zestaw rozwiązań technicznych mających na celu zabezpieczenie obiektów przed skutkami wyładowań atmosferycznych. W kontekście aktualnych norm, takich jak norma PN-EN 62305, systemy LPS są projektowane i instalowane w celu minimalizacji ryzyka uszkodzeń strukturalnych oraz zapewnienia bezpieczeństwa ludzi i mienia. Przykładem zastosowania LPS może być budynek użyteczności publicznej, gdzie zainstalowane są przewody odgromowe, złącza uziemiające oraz elementy ochrony wewnętrznej, które współpracują w celu skutecznego odprowadzania energii odgromowej w sposób kontrolowany. Dodatkowo, zgodność z normami międzynarodowymi, takimi jak IEC 62305, zapewnia, że systemy te wykonane są zgodnie z najlepszymi praktykami inżynieryjnymi, co zwiększa ich efektywność oraz bezpieczeństwo eksploatacji.

Pytanie 38

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

A. Po naprawie zabezpieczeń

B. Po zadziałaniu zabezpieczeń

C. Po przeciążeniu urządzenia

D. Po modernizacji instalacji

Prawidłowa odpowiedź "Po modernizacji instalacji" jest zgodna z przyjętymi standardami i dobrymi praktykami w zakresie bezpieczeństwa instalacji elektrycznych. Modernizacja instalacji, w tym zmiany w układzie, dodanie nowych obwodów lub urządzeń oraz wymiana komponentów, może wprowadzić nowe ryzyko. Dlatego po każdej modernizacji konieczne jest przeprowadzenie pomiarów kontrolnych, aby upewnić się, że instalacja spełnia wymogi norm i jest bezpieczna w użytkowaniu. Pomiary te obejmują sprawdzenie ciągłości przewodów, co jest niezbędne do zapewnienia, że nie ma przerw w obwodach, oraz pomiary rezystancji izolacji, które pomagają ocenić stan izolacji przewodów. Dodatkowo, sprawdzenie samoczynnego wyłączania napięcia jest kluczowe dla ochrony przed porażeniem elektrycznym. Przykładem zastosowania tej wiedzy jest sytuacja, w której po zainstalowaniu nowych gniazdek lub oświetlenia, technik elektryk przeprowadza te kontrole, aby zagwarantować, że wszelkie zmiany nie wpłynęły negatywnie na bezpieczeństwo instalacji.

Pytanie 39

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

A. umiejscowienie poza zasięgiem ręki

B. wyłącznie specjalne ogrodzenia

C. jedynie obudowy

D. separację elektryczną

Separacja elektryczna to metoda ochrony przed porażeniem elektrycznym, która polega na oddzieleniu obwodów elektrycznych od żywych części, co znacząco minimalizuje ryzyko bezpośredniego kontaktu z prądem. W praktyce, separacja elektryczna może być realizowana poprzez zastosowanie transformatorów separacyjnych, które izolują odbiorniki od źródła zasilania, co pozwala na uniknięcie niebezpiecznych sytuacji w przypadku uszkodzenia izolacji. Dobre praktyki w zakresie ochrony elektrycznej zalecają używanie transformatorów o odpowiednich parametrach, które nie tylko spełniają normy bezpieczeństwa, ale także są zgodne z obowiązującymi standardami, takimi jak norma IEC 61140 dotycząca ochrony przeciwporażeniowej. W kontekście instalacji elektrycznych, separacja elektryczna jest szczególnie ważna w obszarach o wysokim ryzyku, jak np. w łazienkach czy na zewnątrz budynków, gdzie ryzyko kontaktu z wodą jest zwiększone. Ponadto, stosowanie separacji elektrycznej w obiektach przemysłowych, gdzie występuje duża liczba maszyn i urządzeń, również przyczynia się do poprawy bezpieczeństwa pracowników i minimalizacji ryzyka wypadków. W związku z tym, separacja elektryczna jest nie tylko skuteczną, ale i rekomendowaną metodą ochrony przed porażeniem elektrycznym.

Pytanie 40

Osoby zajmujące się naprawą instalacji elektrycznych w budynkach mieszkalnych powinny posiadać

A. pisemne zezwolenie na pracę od kierownika robót

B. uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym

C. zaświadczenie o przeszkoleniu wystawione przez osobę mającą uprawnienia

D. zaświadczenie o przeszkoleniu wydane przez administratora budynku

Odpowiedź "uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym" jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami dotyczącymi bezpieczeństwa pracy, osoby zajmujące się instalacjami elektrycznymi muszą posiadać odpowiednie kwalifikacje, które są dokumentowane przez świadectwa kwalifikacyjne. Tego typu świadectwa są wydawane na podstawie ukończenia specjalistycznych szkoleń oraz zdania egzaminów, które potwierdzają znajomość przepisów, norm i standardów dotyczących instalacji elektrycznych. Przykładem może być świadectwo wydawane przez Urząd Dozoru Technicznego, które jest wymagane do przeprowadzania prac w obiektach, gdzie stosuje się urządzenia elektryczne pod napięciem. Dzięki posiadaniu takich uprawnień, technicy elektrycy zapewniają bezpieczeństwo nie tylko sobie, ale również użytkownikom budynków. Posiadanie świadectwa kwalifikacyjnego jest zatem kluczowe dla profesjonalizmu w branży oraz zgodności z obowiązującym prawem, co przekłada się na bezpieczne i efektywne wykonywanie zadań w zakresie instalacji i konserwacji systemów elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej

Parametry kondensatora
	Napięcie znamionowe	\( C_P \)
A.	DC 250 V	\( 17 \, \mu\text{F} \)
B.	DC 350 V	\( 0{,}017 \, \mu\text{F} \)
C.	AC 250 V	\( 17 \, \mu\text{F} \)
D.	AC 350 V	\( 0{,}017 \, \mu\text{F} \)
