Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 7 maja 2026 21:38
Data zakończenia: 7 maja 2026 22:02

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W celu uruchomienia szeregowego silnika prądu stałego należy połączyć go zgodnie ze schematem

A. C.

B. D.

C. B.

D. A.

Odpowiedź A jest poprawna, ponieważ przedstawia prawidłowy schemat połączenia szeregowego silnika prądu stałego. W takim układzie silnik jest połączony szeregowo z obciążeniem, co oznacza, że prąd przepływa najpierw przez silnik, a następnie przez rezystor D1. To połączenie jest istotne, ponieważ w układzie szeregowym prąd jest taki sam w każdym elemencie, co pozwala na równomierne rozłożenie napięcia i prądu w całym obwodzie. Przykładem zastosowania połączenia szeregowego jest zasilanie silników w aplikacjach, gdzie wymagane jest oszczędne użycie energii, na przykład w prostych mechanizmach napędowych. W praktyce, umiejscowienie rezystora w tym układzie może również służyć do ograniczenia prądu, co jest istotne w kontekście ochrony silnika przed przeciążeniem. Dobrą praktyką jest również regularne monitorowanie parametrów pracy silnika, aby upewnić się, że działa on w zakresie swoich specyfikacji, co może zapobiec uszkodzeniom oraz zwiększyć efektywność energetyczną. Warto pamiętać, że znajomość właściwych schematów połączeń jest kluczowa w inżynierii elektrycznej i automatyce.

Pytanie 2

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. symetryczny ekranowany (tzw. skrętka ekranowana)

B. światłowodowy

C. koncentryczny

D. symetryczny nieekranowany (tzw. skrętka nieekranowana)

Kabel światłowodowy to naprawdę świetny wybór do sterowania sieciowego w systemach mechatronicznych. Szczególnie jeśli chodzi o przesył danych na długie odległości i zmniejszenie wpływu zakłóceń elektromagnetycznych. Wiesz, światłowody przesyłają sygnały jako impulsy świetlne, co sprawia, że są mniej podatne na zakłócenia niż tradycyjne kable miedziane. W automatyce przemysłowej, gdzie odległości między sprzętem mogą być naprawdę duże, to się przydaje. Kable te są odporne na zakłócenia elektryczne, więc idealnie nadają się do miejsc, gdzie są mocne pola elektromagnetyczne, jak w pobliżu maszyn elektrycznych. W dodatku mamy standardy komunikacyjne, takie jak 10GBASE-SR, które pokazują, że światłowody są super efektywne i wydajne, zwłaszcza na większych dystansach. Choć koszt zakupu jest wyższy na początku, długofalowo to się opłaca, bo są bardziej niezawodne i tańsze w eksploatacji.

Pytanie 3

Przedstawiony program sterowniczy to program napisany w języku

L	I 0.00
O	Q 0.00
A	I 0.01
=	Q 0.00
EP

A. LAD

B. FBD

C. ST

D. IL

Wybór niewłaściwego języka programowania może wynikać z niepełnego zrozumienia charakterystyk i zastosowań poszczególnych języków sterowników PLC. FBD (Function Block Diagram) jest językiem graficznym, który używa bloków funkcyjnych do modelowania systemów, co czyni go bardziej wizualnym, ale nie zawsze efektywnym w operacjach wymagających dużej precyzji, jak to ma miejsce w IL. Z kolei ST (Structured Text) to język tekstowy, ale bardziej przypominający tradycyjne języki programowania, co może wprowadzać w błąd użytkowników, którzy szukają prostoty i zwięzłości, jaką oferuje IL. LAD (Ladder Diagram) jest kolejnym językiem graficznym, który jest szczególnie przyjazny dla inżynierów przyzwyczajonych do schematów elektrycznych. Każdy z tych języków ma swoje mocne strony, ale nie można ich stosować zamiennie w sytuacjach, gdy precyzyjna manipulacja danymi jest kluczowa. Typowym błędem myślowym jest przekonanie, że język graficzny może zastąpić język tekstowy w kontekście programowania niskopoziomowego. W rzeczywistości, języki tekstowe, takie jak IL, oferują większą kontrolę nad procesem, co pozwala na optymalizację kodu i lepsze dostosowanie do specyficznych wymagań aplikacji. Dlatego istotne jest, aby inżynierowie automatyki dobrze rozumieli różnice między językami oraz ich zastosowania w praktyce, co pomoże uniknąć nieporozumień i błędnych wyborów w przyszłych projektach.

Pytanie 4

W przedstawionym na schemacie układzie sterowania siłownikiem jednostronnego działania tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?

A. Dławiąco-zwrotny.

B. Przełącznik obiegu.

C. Podwójnego sygnału.

D. Szybkiego spustu.

Zawór podwójnego sygnału jest kluczowym elementem w układzie sterowania siłowników jednostronnego działania, gdzie wymagana jest współpraca dwóch sygnałów sterujących. Główną funkcją tego zaworu jest umożliwienie przepływu medium tylko wówczas, gdy oba przyciski są naciśnięte, co jest niezbędne do prawidłowego wysunięcia tłoczyska siłownika. Takie rozwiązanie zapobiega przypadkowemu uruchomieniu siłownika, co mogłoby prowadzić do niebezpiecznych sytuacji. W praktyce zawory podwójnego sygnału są często wykorzystywane w aplikacjach automatyki przemysłowej, takich jak linie montażowe, gdzie zachowanie ścisłej kontroli nad procesem jest kluczowe. Standardy takie jak ISO 4414 dotyczące bezpieczeństwa w układach pneumatycznych podkreślają znaczenie prawidłowego doboru elementów sterujących, co w tym przypadku potwierdza zasadność wyboru zaworu podwójnego sygnału. Dzięki niemu osiągnięcie precyzyjnego i bezpiecznego działania systemu jest możliwe, co jest fundamentem nowoczesnych rozwiązań automatyzacyjnych.

Pytanie 5

Podaj możliwą przyczynę osłabienia siły nacisku generowanej przez tłoczysko siłownika hydraulicznego?

A. Niewystarczające smarowanie tłoczyska

B. Zablokowany zawór przelewowy

C. Nieszczelność instalacji

D. Otwarty odpowietrznik filtra wlewowego

Nieszczelność w instalacji to chyba jeden z głównych powodów, dla których siłownik hydrauliczny nie działa tak, jak powinien. Jak system ma nieszczelności, to traci ciśnienie i przez to siłownik nie ma tej mocy, której potrzebuje. W praktyce, to sprawia, że sprzęt, w którym go zainstalowaliśmy, może działać gorzej, co jest dość problematyczne. Zwykle te nieszczelności pojawiają się w miejscach złącz czy uszczelek, a ich znalezienie wymaga czasami użycia specjalistycznych narzędzi, np. detektorów nieszczelności. Z tego, co pamiętam, normy takie jak ISO 4413 mocno podkreślają, jak ważne jest dobre uszczelnienie i regularne przeglądy. Warto monitorować ciśnienie w hydraulice i wdrożyć różne procedury, żeby wcześniej wyłapać takie nieszczelności. Dzięki temu można uniknąć kosztownych napraw i przestojów w produkcji, co zawsze jest na plus.

Pytanie 6

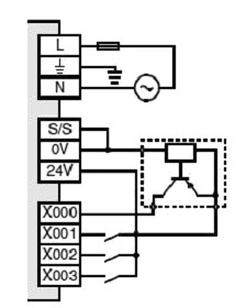

Na rysunku przedstawiono fragment schematu połączeń sterownika PLC, Dla tak wykonanych połączeń, wejścia są skonfigurowane jako

A. "sink" (ujście).

B. wejścia analogowe.

C. "source" (źródło).

D. "source" (źródło) i "sink" (ujście) równocześnie.

Odpowiedź "source" (źródło) jest prawidłowa, ponieważ w analizowanym schemacie zasilanie 24V jest podawane bezpośrednio do wejść X000 do X003. W konfiguracji "source", napięcie zasilania jest aktywne na wejściu, a tranzystor sterujący działa jako przełącznik, który kontroluje obwód poprzez podłączenie do masy (uziemienie). To podejście jest zgodne z normami stosowanymi w automatyce przemysłowej, gdzie wejścia typu "source" umożliwiają łatwe integrowanie różnych czujników i urządzeń, a także zapewniają większą elastyczność w projektowaniu systemów. Przykładowo, w aplikacjach, w których używane są czujniki zwierające, konfiguracja "source" jest preferowana, ponieważ uproszcza rozkład sygnałów i poprawia stabilność systemu. Warto również zaznaczyć, że standardy takie jak IEC 61131 definiują te konfiguracje, a ich poprawne zrozumienie jest kluczowe dla skutecznego projektowania systemów sterowania.

Pytanie 7

Na przedstawionym schemacie zawór oznaczony cyfrą 3 odpowiada za

A. odłączenie pompy 1 od siłownika 5.

B. ustawienie wartości ciśnienia cieczy roboczej w układzie.

C. swobodny przepływ cieczy roboczej w zbiorniku 2.

D. zabezpieczenie przed nadmiernym wzrostem ciśnienia.

Zawór oznaczony cyfrą 3 na schemacie pełni kluczową rolę jako zawór bezpieczeństwa, znany również jako zawór przelewowy. Jego podstawowym zadaniem jest ochrona układu hydraulicznego przed niebezpiecznym wzrostem ciśnienia, co może prowadzić do uszkodzenia elementów układu lub zagrażać bezpieczeństwu użytkowników. Działanie tego zaworu polega na automatycznym odprowadzeniu nadmiaru cieczy do zbiornika, gdy ciśnienie w układzie przekroczy ustaloną wartość. W praktyce, takie rozwiązanie jest niezbędne w wielu systemach hydraulicznych, gdzie stabilność ciśnienia jest kluczowa dla ich prawidłowego funkcjonowania. Przykładowo, w urządzeniach budowlanych, takich jak koparki czy ładowarki, zawory bezpieczeństwa chronią przed awariami, które mogłyby powstać w wyniku nadmiernego ciśnienia, zapewniając tym samym nieprzerwaną pracę oraz bezpieczeństwo operacji. Zgodnie z normami branżowymi, instalowanie zaworów bezpieczeństwa w układach hydraulicznych jest nie tylko standardem, ale również wymogiem prawnym, co potwierdza ich znaczenie w zapewnieniu bezpieczeństwa w miejscu pracy.

Pytanie 8

Za pomocą multimetru cyfrowego zmierzono spadek napięcia na podwójnym złączu półprzewodnikowym Si. Odczyt multimetru wynosi około

A. 0,6 V

B. 0 V

C. 1,4 V

D. 0,3 V

Wartości spadku napięcia na złączu półprzewodnikowym mogą być mylnie interpretowane, co prowadzi do błędnych wniosków w analizie odpowiedzi. Odpowiedzi takie jak 0,6 V i 0,3 V mogą wynikać z niepełnego zrozumienia działania diod oraz ich właściwości. Spadek napięcia 0,6 V odnosi się do pojedynczego złącza p-n, ale w kontekście podwójnego złącza opartego na krzemie, który składa się z dwóch takich złącz, wartość ta powinna być podwojona, co daje około 1,4 V. Inna odpowiedź, 0 V, sugeruje brak przewodzenia, co jest niemożliwe dla diody w odpowiednich warunkach, gdyż złącze p-n przewodzi prąd po osiągnięciu minimalnego napięcia. Ponadto, spadek napięcia 1,4 V jest typowy dla diod, gdyż przy takim napięciu obie diody w złączu są aktywne. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych odpowiedzi, obejmują ignorowanie zasad dotyczących szeregowego i równoległego połączenia złącz oraz niezrozumienie, w jaki sposób diody wpływają na spadek napięcia. Zrozumienie tych aspektów jest kluczowe w zastosowaniach takich jak projektowanie obwodów elektronicznych czy analiza układów półprzewodnikowych. Wiedza ta pomoże w lepszym zrozumieniu zachowań różnych komponentów elektronicznych oraz ich interakcji w obwodach.

Pytanie 9

Do którego urządzenia odnoszą się przedstawione w ramce informacje?

Stała wydajności (wydatek)

Cechy: objętość robocza 3,29 cm³/obr.,
prędkość obrotowa do 4800 obr./min.,
ciśnienie do 175 bar.

Zastosowanie: w hydraulicznych maszynach mobilnych i przemysłowych.

Zalecany napęd: bezpośredni współosiowy ze sprzęgłem elastycznym.

Wykorzystanie: jako urządzenie pomocnicze lub w instalacjach o niewielkich przepływach.

A. Hydroakumulatora.

B. Pompy hydraulicznej.

C. Chłodnicy oleju hydraulicznego.

D. Silnika pneumatycznego.

Pompa hydrauliczna jest kluczowym elementem w wielu systemach hydraulicznych, a informacje przedstawione w ramce doskonale odzwierciedlają jej charakterystykę. Pompy hydrauliczne charakteryzują się stałą wydajnością oraz możliwością regulacji ciśnienia roboczego, co jest niezbędne w aplikacjach przemysłowych i mobilnych. Zastosowanie pomp hydraulicznych jest szerokie, od układów sterowania w maszynach budowlanych, po systemy hydrauliczne w przemyśle motoryzacyjnym. W przypadku pomp z napędem współosiowym, elastyczne sprzęgła umożliwiają redukcję drgań oraz zwiększają żywotność układów. Zgodnie z najlepszymi praktykami branżowymi, dobór odpowiedniej pompy hydraulicznej powinien być oparty na analizie parametrów, takich jak objętość robocza, prędkość obrotowa oraz wymagane ciśnienie robocze, co pozwala na optymalne funkcjonowanie całego systemu hydraulicznego.

Pytanie 10

Na podstawie przedstawionej noty katalogowej termostatu HONEYWELL 3455RC określ temperaturę otwarcia oraz amplitudę.

Typ czujnika	termostat
Konfiguracja wyjścia	NC
Temperatura otwarcia	18°C
Temperatura zamknięcia	-1°C
Prąd pracy maks.	10A
Napięcie pracy maks.	240V AC
Przyłącze	konektory 6,4mm

A. Temperatura otwarcia 18°C, amplituda -1°C

B. Temperatura otwarcia 18°C, amplituda 17°C

C. Temperatura otwarcia -1°C, amplituda 18°C

D. Temperatura otwarcia 18°C, amplituda 19°C

Odpowiedź jest poprawna! Temperaturę otwarcia ustawiono na 18°C, a amplituda wynosi 19°C. Z tego wynika, że termostat HONEYWELL 3455RC zaczyna działać, gdy temperatura osiągnie 18°C. Amplituda wskazuje, że różnica między temperaturą otwarcia a zamknięcia to 19°C. W takim razie, temperatura zamknięcia powinna wynosić -1°C. Te parametry mają duże znaczenie w projektowaniu systemów HVAC, bo precyzyjne zarządzanie temperaturą jest ważne, żeby użytkownicy czuli się komfortowo i żeby oszczędzać energię. Na przykład, w systemach grzewczych dobrze skalibrowany termostat pomaga uniknąć niepotrzebnego zużycia energii i poprawia efektywność grzewczą. A odpowiednio dobrane parametry termostatów wpływają na to, jak działają systemy klimatyzacyjne i grzewcze, co jest istotne w naszej branży.

Pytanie 11

Jakim przyrządem pomiarowym można zmierzyć wartość napięcia zasilającego cewkę elektrozaworu?

A. Miernik mocy

B. Miernik oporności

C. Woltomierz

D. Miernik prądu

Woltomierz jest przyrządem pomiarowym, który służy do pomiaru napięcia elektrycznego w obwodach. W przypadku cewki elektrozaworu, której działanie zależy od odpowiedniego napięcia zasilającego, użycie woltomierza pozwala na precyzyjne określenie wartości tego napięcia. Prawidłowy pomiar napięcia jest kluczowy, ponieważ zbyt niskie napięcie może prowadzić do nieprawidłowego działania cewki, a w konsekwencji do awarii systemu. W praktyce, aby zmierzyć napięcie na cewce elektrozaworu, należy podłączyć woltomierz równolegle do cewki, co pozwala na odczyt wartości napięcia, które w danym momencie jest dostarczane do cewki. Standardowe woltomierze cyfrowe, zgodne z normami IEC 61010, charakteryzują się wysoką dokładnością i bezpieczeństwem użytkowania, co czyni je niezastąpionym narzędziem w pracy technika. Użycie woltomierza powinno być wykonywane zgodnie z dobrymi praktykami, takimi jak zapewnienie, że urządzenie jest odpowiednio skalibrowane i że przewody pomiarowe są w dobrym stanie, aby uniknąć błędów pomiarowych.

Pytanie 12

Na rysunku przedstawiono przekładnię o zębach

A. łukowych.

B. prostych.

C. śrubowych.

D. daszkowych.

Odpowiedź "łukowych" jest prawidłowa, ponieważ zęby łukowe charakteryzują się zakrzywionym kształtem, co zapewnia ich lepszą współpracę i przenoszenie obciążeń. Przekładnie zębate z zębami łukowymi są szeroko stosowane w przemyśle, zwłaszcza w aplikacjach wymagających cichej i precyzyjnej pracy, takich jak w przekładniach samochodowych, gdzie redukcja hałasu i drgań jest kluczowa dla komfortu użytkowania. W porównaniu do zębów prostych, zęby łukowe oferują znacznie lepsze właściwości eksploatacyjne, w tym zwiększoną trwałość oraz mniejsze zużycie. W praktyce, takie przekładnie są stosowane w wielu mechanizmach, od maszyn przemysłowych po urządzenia codziennego użytku, spełniając normy branżowe i dobre praktyki inżynieryjne, które zalecają stosowanie zębów łukowych w sytuacjach, gdzie liczy się wydajność i niezawodność.

Pytanie 13

W wyniku incydentu u rannego wystąpił krwotok zewnętrzny, a w ranie pozostało ciało obce. Co należy zrobić w pierwszej kolejności?

A. nałożyć jałowy opatrunek na ranę siedzącego rannego i wezwać lekarza

B. założyć jałowy opatrunek na ranę i umieścić rannego z uniesionymi kończynami powyżej poziomu serca

C. wezwać pomoc i nałożyć opatrunek uciskowy powyżej rany siedzącego rannego

D. usunąć ciało obce, położyć rannego i wezwać lekarza

Usunięcie obcego ciała z rany może się wydawać słuszne, ale w praktyce to dość ryzykowne. Może to prowadzić do większego krwawienia lub dodatkowych uszkodzeń tkanek. Tak naprawdę zasada pierwszej pomocy mówi, żeby unikać wszelkich działań, które mogą pogorszyć sytuację, w tym usuwania ciał obcych, które mogą działać jak „korki”, ograniczając krwotok. W przypadku krwotoku ważne jest, by zmniejszyć przepływ krwi, a najlepszym sposobem jest ucisk na ranę i uniesienie kończyn. Użycie opatrunku uciskowego to standard w pierwszej pomocy, bo skutecznie zmniejsza krwawienie i stabilizuje poszkodowanego. Nie zapominaj, że zawsze trzeba wezwać pomoc, ale najpierw skup się na podstawowych zasadach opieki nad poszkodowanym. Niezrozumienie tych rzeczy może spowodować opóźnienia w skutecznej pomocy i zwiększyć ryzyko zdrowotnych konsekwencji.

Pytanie 14

Jaka jest maksymalna wartość podciśnienia, które może być doprowadzone do zaworu o danych znamionowych zamieszczonych w tabeli?

MS-18-310/2-HN
Zawory elektromagnetyczne 3/2 G1/8
Średnica nominalna : 1,4 mm
Ciśnienie pracy : -0,95 bar...8 bar
Czas zadziałania : 12 ms
Temperatura pracy : -10°C...+70°C
Zabezpieczenie : IP 65 EN 60529
Napięcie sterujące : 12V DC - 230V AC

A. 1 bar.

B. 0,75 bara.

C. 2 bary.

D. 0,95 bara.

Maksymalna wartość podciśnienia, którą może przyjąć zawór, wynosi 0,95 bara, co jest wyraźnie wskazane w tabeli danych znamionowych dla modelu zaworu MS-18-310/2-HN. W praktyce oznacza to, że zawór może efektywnie działać w szerokim zakresie ciśnień, od -0,95 bara do 8 barów. Takie parametry są kluczowe w projektowaniu systemów, w których stosuje się zawory, ponieważ zrozumienie limitów pracy zaworu pozwala na uniknięcie awarii i zapewnienie jego długotrwałej funkcjonalności. Podciśnienie w zakresie 0,95 bara jest typowe w zastosowaniach przemysłowych, takich jak systemy wentylacyjne czy pompy próżniowe, gdzie kontrolowanie ciśnienia ma kluczowe znaczenie dla efektywności operacyjnej. Warto również pamiętać, że przy wyborze zaworu należy kierować się standardami branżowymi, takimi jak norma ISO 9001, które podkreślają znaczenie dokładnych danych technicznych w celu zapewnienia odpowiedniej jakości i bezpieczeństwa pracy urządzeń.

Pytanie 15

Jaką metodę spawania wykorzystuje się z gazem o właściwościach chemicznych aktywnych?

A. MAG

B. MIG

C. TIG

D. SAW

Metoda spawania MAG (Metal Active Gas) wykorzystuje gaz chemicznie aktywny, najczęściej w postaci mieszanki argonu z dwutlenkiem węgla lub innymi gazami, co pozwala na uzyskanie wysokiej jakości spoiny. W przeciwieństwie do MIG (Metal Inert Gas), gdzie stosuje się gazy obojętne, takie jak argon, w MAG aktywne gazy wpływają na proces spawania, co przyczynia się do lepszego wtopienia materiału oraz zwiększenia odporności na niepożądane zjawiska, takie jak utlenianie. Przykładem zastosowania technologii MAG jest spawanie wszelkiego rodzaju konstrukcji stalowych, takich jak ramy budynków, kontenery i elementy maszyn. Dobre praktyki w tej metodzie obejmują dobór odpowiednich parametrów spawania, jak prędkość, napięcie i natężenie prądu, co jest zgodne z normami EN ISO 4063. Dzięki temu proces staje się bardziej efektywny i kontrolowany, co jest niezwykle ważne w przemyśle metalowym.

Pytanie 16

Którą funkcję logiczną realizują przedstawione na rysunku zawory?

A. NAND

B. NOR

C. AND

D. OR

Odpowiedź wskazująca na funkcję AND jest poprawna, ponieważ w przedstawionym układzie zaworów pneumatycznych ich szeregowe połączenie oznacza, że tylko w przypadku otwarcia obu zaworów możliwy jest przepływ powietrza. Taki mechanizm odpowiada logice AND, która w kontekście cyfrowym daje sygnał na wyjściu tylko wtedy, gdy wszystkie jej wejścia mają wartość logiczną 1. W praktyce, zawory tego typu są szeroko stosowane w automatyce przemysłowej, na przykład w systemach, gdzie bezpieczeństwo operacji wymaga, aby wszystkie warunki były spełnione przed uruchomieniem maszyny. Warto również wspomnieć, że zgodnie z normami ISO i IEC, projektowanie układów pneumatycznych z użyciem funkcji AND przyczynia się do zwiększenia niezawodności i bezpieczeństwa systemów. Użycie takich zaworów w aplikacjach, gdzie wymagane jest jednoczesne działanie kilku elementów, jest najlepszą praktyką, która minimalizuje ryzyko awarii.

Pytanie 17

Zamiana tranzystorów BC109 na płytce kontrolera PLC może być przeprowadzona poprzez

A. wylutowanie tranzystora

B. odkręcenie tranzystora

C. wyjęcie tranzystora z gniazda

D. wycięcie tranzystora

Wylutowanie tranzystora jest poprawną metodą jego wymiany, ponieważ pozwala na usunięcie uszkodzonego komponentu z płytki PCB w sposób bezpieczny i skuteczny. Proces ten polega na podgrzaniu lutów łączących tranzystor z płytą za pomocą lutownicy lub stacji lutowniczej, co umożliwia jego wydobycie bez uszkodzenia otaczających elementów. Praktyka ta jest zgodna z normami IPC, które definiują wysokie standardy jakości w lutowaniu. W przypadkach, gdy tranzystor jest uszkodzony, wylutowanie jest często jedyną sensowną opcją, aby wymienić go na nowy. Należy również pamiętać o podjęciu odpowiednich środków ostrożności, takich jak użycie odpowiednich narzędzi i okularów ochronnych, aby uniknąć oparzeń czy uszkodzeń komponentów. Ponadto, w przypadku profesjonalnych napraw, warto stosować metody takie jak podgrzewanie całej płytki w piecu lutowniczym, co minimalizuje ryzyko uszkodzenia pozostałych elementów. Oprócz tego, znajomość technik wylutowywania i lutowania jest niezbędna dla osób zajmujących się elektroniką, aby zapewnić trwałość i niezawodność naprawionych urządzeń.

Pytanie 18

Umieszczony na rysunku zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

N	Otworzyć zawór 1V1

A. bez zapamiętania.

B. z zapamiętaniem.

C. impulsowo.

D. warunkowo.

Zapis w metodzie Grafcet z literą "N" oznacza działanie "bez zapamiętania", co jest kluczowym pojęciem w automatyzacji procesów. W praktyce oznacza to, że otwarcie zaworu 1V1 następuje natychmiastowo w momencie wystąpienia warunku aktywującego, bez konieczności utrzymywania stanu po wykonaniu akcji. Działania bez zapamiętania są często wykorzystywane w prostych układach sterujących, gdzie istotne jest szybkie reagowanie na zmiany sygnałów. Przykładem może być system nawadniania, gdzie nawadnianie włącza się tylko na czas, gdy wilgotność gleby jest poniżej określonego poziomu. W standardach branżowych, takich jak IEC 61131 dotyczących programowania PLC, koncepcje bez zapamiętania są kluczowe w projektowaniu efektywnych i responsywnych systemów automatyki. Wiedza na temat różnych typów działań w Grafcet ułatwia projektowanie złożonych systemów i zapewnia lepsze zarządzanie procesami przemysłowymi.

Pytanie 19

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. RS 485

B. PROFINET

C. SmartWire-DT

D. CAN

PROFINET to standard komunikacyjny oparty na Ethernet, który został zaprojektowany z myślą o automatyzacji przemysłowej. Jednym z kluczowych aspektów PROFINET jest to, że nie wymaga stosowania rezystorów terminujących na końcach łącza, co różni go od innych magistrali komunikacyjnych, takich jak RS 485 czy CAN, które zazwyczaj wymagają terminacji dla zapewnienia integralności sygnału. W przypadku PROFINET, sygnał jest przesyłany w formie pakietów danych, co sprawia, że terminacja nie jest konieczna. Dzięki temu, PROFINET oferuje większą elastyczność w projektowaniu sieci oraz upraszcza instalację, co jest szczególnie korzystne w rozbudowanych systemach automatyki, gdzie wiele urządzeń jest połączonych w sieć. Przykłady zastosowania PROFINET obejmują systemy sterowania procesami, robotykę oraz monitoring w czasie rzeczywistym w zakładach przemysłowych, gdzie wysoka prędkość transmisji i niskie opóźnienia są kluczowe dla efektywności działania. Standard ten jest zgodny z normą IEC 61158 i zyskuje coraz większe uznanie w branży dzięki możliwości integracji z istniejącymi infrastrukturami sieciowymi opartymi na Ethernet.

Pytanie 20

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

A. Zespół przygotowania powietrza.

B. Zawór Z1.

C. Zawór Z3.

D. Siłownik pneumatyczny.

Siłownik pneumatyczny jest kluczowym elementem układu pneumatycznego, który odpowiada za przekształcanie energii sprężonego powietrza w ruch mechaniczny. Jego szczelność jest niezbędna dla prawidłowego funkcjonowania systemu, ponieważ nieszczelności mogą prowadzić do strat ciśnienia, co z kolei wpływa na siłę i precyzję ruchu. W praktyce, jeśli siłownik nie jest szczelny, może to skutkować nieefektywnym działaniem maszyn, co w konsekwencji prowadzi do awarii lub obniżenia jakości produkcji. W branży automatyzacji standardy takie jak ISO 8573 dotyczące jakości powietrza sprężonego również zwracają uwagę na kwestię szczelności komponentów pneumatycznych. Dobre praktyki wskazują na regularne kontrole szczelności siłowników, co pozwala na wczesne wykrycie problemów i minimalizację kosztów związanych z przestojami produkcyjnymi oraz naprawami.

Pytanie 21

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?

A. Omomierz.

B. Woltomierz.

C. Amperomierz.

D. Watomierz.

Wybór omomierza, watomierza lub amperomierza do pomiaru napięcia elektrycznego jest nieodpowiedni z kilku powodów, wynikających z ich specyfikacji oraz zasady działania. Omomierz służy do pomiaru rezystancji w obwodach elektrycznych, a jego zastosowanie w pomiarze napięcia może doprowadzić do błędnych wyników, ponieważ omomierz z reguły wykorzystuje zasilanie do pomiaru, co może zmienić parametry obwodu. Watomierz, z drugiej strony, mierzy moc, a nie napięcie, co oznacza, że służy do oceny ilości energii elektrycznej wykorzystywanej przez urządzenie w danym czasie. Zastosowanie watomierza do pomiaru napięcia prowadzi do mylnych interpretacji, ponieważ moc to iloczyn napięcia i natężenia prądu, a nie samodzielna wartość napięcia. Amperomierz jest przeznaczony do pomiaru natężenia prądu, a jego podłączenie w szereg do obwodu w miejsce woltomierza może spowodować zwarcie lub uszkodzenie urządzeń. Argumentacja, że te urządzenia mogą być używane zamiennie, wynika z niepełnego zrozumienia zasady działania i zastosowania różnych typów mierników, co jest powszechne wśród początkujących. W rzeczywistości, każdy z tych mierników ma swoje specyficzne zastosowanie i kierunki działania, co potwierdzają standardy branżowe, które jasno definiują ich funkcje i ograniczenia.

Pytanie 22

Jaką z wymienionych czynności należy regularnie przeprowadzać w trakcie konserwacji systemu pneumatycznego?

A. Wymieniać rury pneumatyczne

B. Regulować ciśnienie powietrza

C. Usuwać kondensat wodny

D. Wymieniać szybkozłącza

Usuwanie kondensatu wodnego z układu pneumatycznego jest kluczową czynnością konserwacyjną, która zapobiega wielu problemom technicznym. Kondensat wodny, który powstaje w wyniku różnicy temperatury między powietrzem a elementami układu, może prowadzić do korozji, uszkodzeń uszczelek oraz obniżenia efektywności działania systemu. Regularne usuwanie kondensatu jest nie tylko zalecane, ale wręcz wymagane przez standardy branżowe, takie jak ISO 8573, które definiują jakość sprężonego powietrza. Przykładem praktycznego zastosowania tej wiedzy jest instalacja odpowiednich separatorów kondensatu w systemie, które automatycznie usuwają wodę, minimalizując ryzyko jej nagromadzenia. Dodatkowo, regularne przeglądy układu oraz kontrola poziomu kondensatu w zbiornikach powinny być integralną częścią planu konserwacji, co pozwala na wczesne wykrywanie potencjalnych problemów i zapewnienie ciągłości pracy urządzeń.

Pytanie 23

Osoba obsługująca elektryczne urządzenie prądu stałego o nominalnym napięciu 60 V oraz III klasie ochronności jest narażona na

A. poranienie prądem elektrycznym w momencie kontaktu ręką z nieizolowanymi elementami aktywnymi

B. odczuwalne efekty przepływu prądu przy kontakcie ręką z nieizolowanymi elementami aktywnymi

C. poranienie prądem elektrycznym podczas dotykania ręką nieizolowanego zacisku PEN

D. poranienie prądem elektrycznym w trakcie dotykania ręką metalowej obudowy

Prawidłowa odpowiedź wskazuje na to, że pracownik obsługujący urządzenie elektryczne prądu stałego o napięciu znamionowym 60 V w III klasie ochronności może odczuwać skutki przepływu prądu podczas kontaktu z nieizolowanymi elementami czynnych. W kontekście III klasy ochronności urządzeń elektrycznych, oznacza to, że sprzęt jest zabezpieczony w taki sposób, aby nie stwarzał zagrożenia dla użytkownika. Urządzenia te są projektowane z dodatkowymi środkami ochrony, na przykład przez zastosowanie izolacji oraz zastosowanie materiałów, które nie przewodzą prądu. Niemniej jednak, w sytuacji, gdy pracownik ma kontakt z nieizolowanymi elementami, takich jak przewody lub terminale, ryzyko odczuwalnych skutków przepływu prądu istnieje. Ważne jest, aby przestrzegać norm i dobrych praktyk, takich jak zapewnienie odpowiednich procedur szkoleniowych oraz stosowanie osłon ochronnych, aby minimalizować ryzyko porażenia prądem. W praktyce oznacza to, że zawsze należy zachować ostrożność i stosować odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne oraz narzędzia z izolowanymi uchwytami.

Pytanie 24

Jaką wartość ciśnienia wskazuje miernik przedstawiony na ilustracji?

A. 850 barów

B. 12 300 barów

C. 8 500 barów

D. 570 barów

Wartość ciśnienia wskazana na mierniku wynosi 850 barów, co jest zgodne z jego wskazaniem na skali. Mierniki ciśnienia są kluczowymi urządzeniami w różnych dziedzinach inżynierii i technologii, gdzie precyzyjne pomiary są niezbędne do zapewnienia bezpieczeństwa oraz efektywności procesów. W przemyśle naftowym, gazowym oraz chemicznym, dokładne pomiary ciśnienia są istotne dla monitorowania i kontrolowania procesów, co pomaga uniknąć awarii oraz zwiększa wydajność produkcji. Wartości ciśnienia są istotne dla obliczeń dotyczących przepływu, a także dla doboru odpowiednich materiałów i sprzętów, które muszą wytrzymać określone warunki pracy. Używając mierników ciśnienia, ważne jest, aby zwracać uwagę na ich kalibrację oraz zgodność z normami branżowymi, takimi jak ISO 6789, które określają wymagania dotyczące dokładności i niezawodności pomiarów. Wiedza o aktualnych wartościach ciśnienia może również wspierać procesy diagnostyczne w systemach hydraulicznych i pneumatycznych, co jest niezbędne do ich prawidłowego funkcjonowania.

Pytanie 25

Jak można zweryfikować, czy przewód elektryczny jest w pełni sprawny?

A. omomierz

B. induktor

C. amperomierz

D. woltomierz

Omomierz jest urządzeniem pomiarowym, które służy do pomiaru oporu elektrycznego. Jest niezastąpiony w diagnostyce instalacji elektrycznych, szczególnie do sprawdzania, czy przewód elektryczny nie jest przerwany. Gdy przewód jest przerwany, jego opór będzie nieskończonością, co omomierz zarejestruje. Dzięki temu można szybko zlokalizować uszkodzenia w instalacji. W praktyce, omomierze są często wykorzystywane do weryfikacji ciągłości obwodów w różnych zastosowaniach, od prostych napraw domowych po skomplikowane instalacje przemysłowe. Zgodnie ze standardami bezpieczeństwa elektrycznego, regularne testowanie oporu przewodów umożliwia zapobieganie potencjalnym awariom oraz zwiększa bezpieczeństwo użytkowników. Dodatkowo, omomierze są używane do pomiaru rezystancji izolacji, co jest kluczowe w utrzymaniu właściwego stanu technicznego instalacji. Zatem, korzystając z omomierza, można nie tylko wykryć przerwy w przewodach, ale również ocenić ich stan ogólny.

Pytanie 26

Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?

A. Lampki 3.

B. Lampki 1.

C. Lampki 4.

D. Lampki 2.

Lampki sygnalizacyjne, mimo że są ważnym elementem systemów bezpieczeństwa, mogą być mylone pod względem znaczenia oraz funkcji, co prowadzi do nieprawidłowych wyborów w sytuacjach awaryjnych. Odpowiedzi, które wskazują inne lampki niż czerwoną, mogą wynikać z błędnych przekonań o kolorach i ich symbolice. Na przykład, lampka 1, jeśli jest zielona, często jest mylona z oznaczeniem bezpieczeństwa, co może prowadzić do błędnych decyzji w krytycznych momentach. Zielony kolor zazwyczaj oznacza, że wszystko jest w porządku, co nie powinno być mylone z czymś, co może wskazywać na zagrożenie. Podobnie, lampki 2 i 3 mogą być interpretowane jako ostrzeżenia, ale ich kolory mogą nie mieć tak silnych konotacji ostrzegawczych jak czerwony. Warto podkreślić, że w kontekście przepisów dotyczących bezpieczeństwa, ważne jest, aby znać znaczenie każdego koloru oraz jego zastosowanie w praktyce. Wprowadzenie niepoprawnych sygnałów lub ich niewłaściwe zrozumienie może prowadzić do poważnych konsekwencji, w tym do wypadków w miejscu pracy. Dlatego istotne jest, aby każda osoba odpowiedzialna za bezpieczeństwo miała świadomość, jak interpretować sygnały i podejmować właściwe decyzje w oparciu o właściwe informacje.

Pytanie 27

Który symbol graficzny oznacza sterowanie ręczne dźwignią?

A. D.

B. A.

C. C.

D. B.

Symbol graficzny oznaczający sterowanie ręczne dźwignią, przedstawiony przy odpowiedzi A, jest powszechnie stosowany w różnych dziedzinach inżynierii, w tym w automatyce i hydraulice. Dźwignie ręczne są kluczowym elementem w wielu urządzeniach, takich jak podnośniki, maszyny budowlane oraz systemy transportowe. Ich zrozumienie jest niezbędne dla inżynierów i techników, aby skutecznie projektować i obsługiwać urządzenia. W praktyce, dźwignia umożliwia użytkownikowi manualne sterowanie procesem, co jest istotne w sytuacjach, gdzie automatyzacja jest niewystarczająca. Symbol ten jest również zgodny z normami ISO, które regulują oznakowanie urządzeń i ich funkcji. Przy odpowiedniej interpretacji tego symbolu, operatorzy są w stanie skutecznie i bezpiecznie korzystać z urządzeń, co przekłada się na zwiększenie wydajności pracy oraz minimalizację ryzyka błędów. Zrozumienie tych symboli jest kluczowe w kontekście szkoleń BHP oraz przy wprowadzaniu nowych pracowników do procedur obsługi maszyn.

Pytanie 28

Typowym elementem konstrukcji siłownika, przygotowanego do współpracy z bezdotykowymi czujnikami położenia krańcowego, jest

A. membrana

B. zawór dławiący

C. magnes stały

D. tłumik

Magnes stały jest kluczowym elementem siłowników przystosowanych do współpracy z bezdotykowymi sensorami położeń krańcowych, ponieważ umożliwia precyzyjne i niezawodne określenie pozycji roboczej siłownika. Bezdotykowe sensory, takie jak czujniki Halla, działają w oparciu o pole magnetyczne generowane przez magnes stały, co pozwala na zdalne monitorowanie i kontrolowanie pracy siłownika bez ryzyka mechanicznego zużycia. Przykładem zastosowania jest automatyka przemysłowa, gdzie magnesy stałe są wykorzystywane w siłownikach do precyzyjnego pozycjonowania w systemach transportowych. Dobrym standardem w branży jest stosowanie magnesów neodymowych ze względu na ich wysoką siłę magnetyczną oraz kompaktowe wymiary, co przekłada się na mniejsze rozmiary i większą efektywność systemów automatyki. Ponadto, zastosowanie magnesów stałych zwiększa żywotność komponentów, zmniejsza koszty utrzymania i zwiększa niezawodność całego systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 29

Jakie rozwiązanie pozwala na zwiększenie prędkości ruchu tłoka w siłowniku pneumatycznym?

A. zawór zwrotny

B. przełącznik obiegu

C. zawór szybkiego spustu

D. zawór podwójnego sygnału

Zawór szybkiego spustu to naprawdę ważny element w systemach pneumatycznych. Jego główną rolą jest szybkie obniżenie ciśnienia w siłownikach. Dzięki temu tłok porusza się znacznie szybciej. Działa to tak, że sprężone powietrze ma szybki ujście, co pozwala na błyskawiczne zwolnienie siłownika. W praktyce, takie zawory są super przydatne, na przykład w przemyśle motoryzacyjnym czy automatyzacji produkcji, gdzie czas reakcji jest mega istotny. Zgodnie z normami ISO 4414, odpowiednio zainstalowany zawór szybkiego spustu powinien być standardem w każdej instalacji pneumatycznej, żeby zwiększyć wydajność i bezpieczeństwo. Jeżeli system jest dobrze zaprojektowany i wykorzystuje te zawory, to może to znacznie poprawić efektywność produkcji, a przy okazji obniżyć zużycie energii i skrócić czas cyklu procesów.

Pytanie 30

Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?

P = ^F/_S

A. 0,020 m2

B. 0,002 m2

C. 0,500 m2

D. 0,050 m2

Odpowiedź 0,002 m2 jest prawidłowa, ponieważ w celu obliczenia powierzchni czynnej tłoka w siłowniku pneumatycznym, należy zastosować wzór: A = F / P, gdzie A to powierzchnia, F to siła, a P to ciśnienie. W tym przypadku, dzieląc siłę 1200 N przez ciśnienie 600 000 Pa, otrzymujemy 0,002 m2. W praktyce, wiedza na temat doboru odpowiedniej powierzchni tłoka jest kluczowa w inżynierii pneumatycznej, ponieważ wpływa na efektywność i wydajność systemu. W wielu zastosowaniach, takich jak automatyka przemysłowa czy maszyny pakujące, wybór właściwej powierzchni tłoka pozwala na precyzyjne sterowanie ruchem oraz zminimalizowanie zużycia energii. Warto dodać, że zgodnie z normami branżowymi, odpowiednia powierzchnia czynna tłoka wpływa także na żywotność urządzenia oraz jego bezpieczeństwo, dlatego inżynierowie powinni zawsze brać pod uwagę zarówno parametry techniczne, jak i warunki pracy siłowników pneumatycznych.

Pytanie 31

Narzędzie pomiarowe, przedstawione na rysunku, służy do sprawdzania

A. skoku gwintów metrycznych.

B. płaskości powierzchni.

C. promieni zaokrągleń.

D. szerokości szczelin między powierzchniami.

Narzedzie przedstawione na rysunku to kaliber promieniowy, który jest specjalistycznym narzędziem pomiarowym przeznaczonym do dokładnego sprawdzania promieni zaokrągleń. Jego działanie opiera się na wykorzystaniu zestawu płytek o różnych promieniach, które umożliwiają dopasowanie ich do zaokrąglonej krawędzi analizowanej części. Dzięki temu można precyzyjnie określić promień zaokrąglenia, co jest kluczowe w wielu branżach, w tym w inżynierii mechanicznej i produkcji. Przykładowo, w przemyśle motoryzacyjnym, precyzyjne pomiary promieni zaokrągleń są niezbędne do zapewnienia bezpiecznego i efektywnego działania elementów układu kierowniczego oraz innych mechanizmów. Kalibry promieniowe są zgodne z normami ISO oraz ANSI, co zapewnia ich wysoką jakość i niezawodność w zastosowaniach przemysłowych. W praktyce, stosowanie tego narzędzia pozwala na minimalizację błędów produkcyjnych oraz poprawę jakości końcowych produktów.

Pytanie 32

Czujnik, który działa na zasadzie generowania różnicy potencjałów w kontakcie z przewodnikami wykonanymi z różnych metali, to

A. element termoelektryczny

B. element bimetaliczny

C. termistor

D. pirometr

Wybierając termistor, można wprowadzić się w błąd przez mylną interpretację działania tego elementu. Termistor działa na zasadzie zmiany oporu elektrycznego w zależności od temperatury, jednak nie generuje napięcia na podstawie różnicy potencjałów dwóch różnych metali. Jego zastosowanie obejmuje głównie czujniki temperatury w układach elektronicznych, ale nie ma związku z efektem Seebecka. Z kolei pirometr, który również może być mylnie wskazany jako odpowiedź, jest narzędziem wykorzystywanym do bezdotykowego pomiaru temperatury, lecz opiera się na pomiarze promieniowania cieplnego, a nie na różnicy potencjałów między metalami. Element bimetaliczny, pomimo że wykorzystywany do pomiaru temperatury, działa na zasadzie różnicy rozszerzalności cieplnej dwóch metali, co prowadzi do zginania się elementu, ale także nie wykorzystuje efektu Seebecka. Zrozumienie różnic między tymi technologiami jest kluczowe dla prawidłowego doboru czujników w aplikacjach przemysłowych, gdzie precyzja i specyfika pomiarów mają kluczowe znaczenie dla efektywności procesów produkcyjnych.

Pytanie 33

W rezystancyjnych termometrach (oporowych) wykorzystuje się zjawisko związane ze zmianą

A. rezystywności metali oraz półprzewodników w odpowiedzi na ciśnienie

B. wielkości elementu aktywnego pod wpływem temperatury

C. rezystancji metali albo półprzewodników przy zmianach temperatury

D. napięcia na końcówkach termoelementu podczas zmian temperatury

W termometrach rezystancyjnych wykorzystuje się zjawisko zmiany rezystancji materiałów, takich jak metale czy półprzewodniki, w odpowiedzi na zmiany temperatury. Zjawisko to jest oparte na właściwościach elektrycznych zastosowanych materiałów, które determinują ich rezystywność. Przykładowo, w przypadku platyny, która jest najczęściej stosowanym materiałem w termometrach rezystancyjnych, rezystancja rośnie proporcjonalnie do temperatury. Tego typu termometry są szeroko stosowane w laboratoriach oraz przemyśle, ponieważ zapewniają wysoką dokładność i stabilność pomiarów. W praktyce wykorzystuje się je w różnych zastosowaniach, od monitorowania procesów chemicznych po kontrolę temperatury w systemach HVAC. Normy i standardy, takie jak IEC 60751, określają klasyfikacje i wymagania dla termometrów rezystancyjnych, co zapewnia ich niezawodność i spójność w pomiarach. Zrozumienie zjawiska rezystancji jako funkcji temperatury jest kluczowe dla efektywnego wykorzystania tych urządzeń w różnych aplikacjach.

Pytanie 34

Na podstawie przedstawionej tabliczki znamionowej transformatora wskaż zależność, która określa jego przekładnię napięciową.

A. Ku=80/0,83

B. Ku=12/0,83

C. Ku=230/12

D. Ku=12/230

Odpowiedź Ku=230/12 jest poprawna, ponieważ przekładnia napięciowa transformatora jest definiowana jako stosunek napięcia na uzwojeniu pierwotnym do napięcia na uzwojeniu wtórnym. W przypadku tego konkretnego transformatora, napięcie pierwotne wynosi 230V, a napięcie wtórne wynosi 12V. Dlatego, stosując wzór Ku = U1/U2, uzyskujemy wartości 230V/12V, co daje przekładnię 230/12. Przekładnia ta jest kluczowa w projektowaniu systemów zasilania, ponieważ pozwala określić, jak zmienia się napięcie w transformatorze. W praktyce, odpowiednia przekładnia napięciowa jest istotna dla zapewnienia, że urządzenia zasilane z transformatora działają w optymalnych warunkach. Na przykład, w instalacjach oświetleniowych oraz w systemach zasilania różnego rodzaju urządzeń elektronicznych, znajomość przekładni napięciowej pozwala inżynierom na właściwe dobieranie transformatorów do konkretnych aplikacji, co jest zgodne z najlepszymi praktykami w dziedzinie elektrotechniki i elektroniki.

Pytanie 35

Jaką średnicę powinien mieć otwór, aby pomieścić nit o średnicy 2 mm?

A. 1,9 mm

B. 2,3 mm

C. 2,0 mm

D. 2,1 mm

Odpowiedź 2,1 mm jest poprawna, ponieważ przy wykonywaniu otworów pod nity ważne jest, aby zapewnić odpowiedni luz montażowy. Nit o średnicy 2 mm wymaga otworu o nieco większej średnicy, aby umożliwić właściwe wprowadzenie nitu oraz zapewnić odpowiednią przestrzeń do rozprężenia. Zgodnie z normami dotyczącymi montażu nitów, zaleca się, aby średnica otworu była o 0,1 mm do 0,3 mm większa od średnicy samego nitu. W praktyce, luz ten pozwala na łatwiejsze osadzenie nitu oraz eliminuje ryzyko uszkodzenia materiału, w który wprowadzany jest nit. Zbyt wąski otwór może prowadzić do trudności w montażu i do uszkodzeń. W przypadku materiałów o dużej twardości lub w zastosowaniach wymagających precyzyjnego zamocowania, zachowanie odpowiednich standardów luzu jest kluczowe dla długowieczności połączenia. Warto również zwrócić uwagę na materiały, z których wykonane są elementy, ponieważ różne rodzaje metali mogą wymagać różnych tolerancji w zakresie średnicy otworu, co jest podkreślone w standardach takich jak ISO 286-1.

Pytanie 36

Przedstawiony na rysunku przyrząd służy do

A. sprawdzania współosiowości wałów.

B. wtłaczania sworznia.

C. osadzania koła zębatego na wale.

D. demontażu łożysk.

Przedstawiony na rysunku przyrząd to ściągacz do łożysk, który jest kluczowym narzędziem w mechanice maszyn. Jego główną funkcją jest demontaż łożysk, co jest szczególnie istotne podczas konserwacji i naprawy maszyn, gdzie łożyska mogą ulegać zużyciu lub uszkodzeniu. Użycie ściągacza pozwala na bezpieczne usunięcie łożyska z wału lub obudowy bez ryzyka uszkodzenia samego wału lub innych elementów konstrukcyjnych. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie użycia odpowiednich narzędzi w procesie konserwacji, co zwiększa efektywność i bezpieczeństwo operacji. Dobrą praktyką jest stosowanie ściągaczy o różnych rozmiarach, aby dostosować narzędzie do specyficznych potrzeb danej aplikacji. Przykładem zastosowania ściągacza jest demontaż łożysk w silnikach elektrycznych, gdzie precyzyjne i delikatne podejście jest niezbędne do zachowania integralności pozostałych komponentów. Ponadto, ściągacze mogą być również stosowane w przypadku usuwania kół zębatych, co czyni je wszechstronnym narzędziem w warsztatach mechanicznych.

Pytanie 37

Symbol podany na rysunku umieszczony w polu odczytowym miernika analogowego, oznacza

A. napięcie probiercze izolacji 3 V.

B. napięcie probiercze izolacji 3 kV.

C. ilość podziałek.

D. trójfunkcyjność miernika.

Symbol na rysunku to dość znane oznaczenie napięcia probierczego izolacji. Mówiąc dokładniej, 3 kV oznacza, że izolacja urządzenia musi wytrzymać napięcie 3000 V podczas testów. Takie testy są super ważne dla bezpieczeństwa elektrycznego, bo izolacja naprawdę musi nie tylko działać w normalnych warunkach, ale też w przypadku jakiejś awarii. Z mojego doświadczenia, szczególnie przy instalacjach elektrycznych, odpowiednia izolacja to podstawa, żeby chronić zarówno sprzęt, jak i ludzi. W elektrotechnice, według norm jak IEC 61010, przeprowadzanie testów napięciowych izolacji to standardowa praktyka w kontroli jakości. Używanie właściwych wartości napięcia probierczego jest kluczowe, żeby wszystko działało bezpiecznie i nie było uszkodzeń sprzętu.

Pytanie 38

Rurka Bourdona stanowi część

A. smarownicy

B. manometru

C. reduktora ciśnienia

D. filtru powietrza

Rurka Bourdona jest kluczowym elementem manometru, który służy do pomiaru ciśnienia gazów i cieczy. Działa na zasadzie deformacji, gdy ciśnienie wewnętrzne powoduje, że elastyczna rurka zmienia swój kształt. Zmiana ta jest następnie przekształcana na wskazanie na skali manometru, co pozwala na dokładny pomiar ciśnienia. Rurki Bourdona są powszechnie stosowane w różnych branżach, takich jak przemysł chemiczny, petrochemiczny, a także w systemach HVAC. Zgodnie z normami, takimi jak ISO 5171, manometry powinny być kalibrowane regularnie, aby zapewnić ich dokładność i zgodność z wymaganiami. Przykładem praktycznego zastosowania może być monitorowanie ciśnienia w kotłach parowych, gdzie precyzyjny pomiar jest kluczowy dla bezpieczeństwa i efektywności działania systemu. W ogólności, zastosowanie rurki Bourdona w manometrach jest nie tylko powszechne, ale także ściśle związane z zapewnieniem odpowiednich standardów bezpieczeństwa i jakości w różnych aplikacjach przemysłowych.

Pytanie 39

Który z poniższych czujników jest elementem serwomechanizmu sterującego ruchem ramienia robota?

A. Mostek tensometryczny

B. Przepływomierz powietrza

C. Pirometr

D. Enkoder

Enkoder jest elementem pomiarowym, który odgrywa kluczową rolę w systemach serwomechanizmów, szczególnie w aplikacjach związanych z robotyką. Jego główną funkcją jest precyzyjne określanie pozycji oraz prędkości obrotowej silnika, co jest niezbędne do dokładnego sterowania ruchem ramion robota. Enkodery mogą być optyczne, magnetyczne lub mechaniczne, każdy rodzaj ma swoje zastosowania w zależności od wymagań projektu. W praktyce, enkoder zastosowany w ramieniu robota pozwala na precyzyjne pozycjonowanie, co jest szczególnie istotne w zadaniach wymagających wysokiej dokładności, takich jak montaż komponentów elektronicznych czy operacje chirurgiczne. W kontekście standardów branżowych, stosowanie enkoderów w robotach przemysłowych jest zgodne z normami ISO 10218, które określają wymagania dotyczące bezpieczeństwa robotów. To sprawia, że enkodery są nie tylko niezawodne, ale także kluczowe dla zapewnienia jakości i bezpieczeństwa w automatyzacji procesów przemysłowych.

Pytanie 40

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

A. Siłownik 1.

B. Siłownik 2.

C. Siłownik 3.

D. Siłownik 4.

Wybór siłownika, który nie pasuje do wymagań z schematu, może prowadzić do różnych problemów. Te siłowniki, które są niepoprawne, mają różne właściwości, które nie zgadzają się z tym, co potrzeba w układzie. Na przykład siłownik 2 może działać w innym zakresie ciśnienia albo mieć różne parametry skoku, co bardzo wpływa na to, jak będzie działać. Siłowniki 1, 2 i 3 pewnie nie będą generować wystarczającej siły lub będą miały złą charakterystykę ruchu, co w efekcie może doprowadzić do problemów z całym systemem. Często ludzie nie rozumieją różnic między siłownikami liniowymi a obrotowymi, co prowadzi do złych wyborów. Ważne jest, aby wiedzieć, że nie każdy siłownik pasuje do każdego miejsca w układzie hydraulicznym. Zły wybór siłownika może powodować, że system nie będzie działać efektywnie, a nawet mogą się pojawić uszkodzenia, co wiąże się z dużymi kosztami napraw i przestojów. Żeby tego uniknąć, warto dokładnie analizować specyfikacje techniczne i rozumieć, jakie parametry siłowników wpływają na ich działanie. Dobrze jest też trzymać się standardów branżowych, które pomagają w optymalnym doborze i zapewniają niezawodność systemów hydraulicznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
