Wyniki egzaminu

Niepoprawna odpowiedź. Wybór odpowiedzi związanej z innymi zakresami (np. od 47 do 52, od 1 do 6 czy od 19 do 26) świadczy o małym nieporozumieniu z identyfikacją komponentów silnika szlifierki. Te numery dotyczą różnych części, które nie są kluczowe dla samego działania silnika, co może sprawić, że serwisowanie stanie się mniej efektywne. Na przykład, numery od 1 do 6 mogą obejmować części, które tak naprawdę nie wpłyną na wydajność silnika. Jak się pomylisz z ich identyfikacją, to naprawa może się wydłużyć. Numery od 47 do 52 to z kolei mogą być jakieś osłony, które też nie są bezpośrednio związane z napędem. Takie błędy najczęściej wynikają z braku znajomości dokumentacji oraz braku zrozumienia, jak różne elementy działają razem. Dobrze jest posiedzieć nad dokumentacją i ogarnąć, jak poszczególne części wpływają na całość maszyny, bo to przekłada się na lepszą obsługę i konserwację. Im lepsza znajomość identyfikacji części, tym szybciej uda się naprawić sprzęt, a dla operatorów będzie to też bezpieczniejsze.

Niepoprawna odpowiedź. Wszystkie pozostałe odpowiedzi sugerują zastosowanie bocznika rezystancyjnego w kontekście pomiarów, jednak żaden z tych scenariuszy nie odzwierciedla jego rzeczywistej roli. Rozszerzenie zakresu pomiarowego woltomierza nie jest realizowane za pomocą bocznika, ponieważ bocznik działa w kontekście pomiaru prądu, a nie napięcia. Woltomierze mogą być używane do pomiaru napięcia w obwodach, ale w tym przypadku stosuje się inne techniki, takie jak dzielniki napięcia, które są zaprojektowane do pracy z wysokimi wartościami napięcia, a nie prądu. Twierdzenie, że bocznik pozwala zmierzyć upływ prądu przez izolację, jest mylne, ponieważ upływ prądu można oceniać za pomocą testów izolacyjnych, które angażują inne metody pomiarowe, jak megametry. Natomiast sugestia, że bocznik umożliwia zdalny pomiar energii elektrycznej, jest również nieprecyzyjna. Zdalne pomiary energii wymagają zastosowania bardziej złożonych układów pomiarowych, które mogą obejmować rozdzielnicze liczniki energii oraz komunikację bezprzewodową, co wykracza poza funkcjonalność bocznika. W efekcie, mylenie funkcji bocznika z innymi technikami pomiarowymi pokazuje brak zrozumienia podstawowych zasad działania tych urządzeń oraz ich zastosowań w praktyce inżynieryjnej.

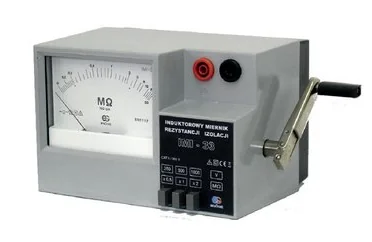

Niepoprawna odpowiedź. Odpowiedzi dotyczące pomiaru rezystancji uzwojenia wirnika oraz rezystancji izolacji uzwojeń wskazują na pewne nieporozumienia w zakresie działania miernika LCR oraz specyfiki pomiarów w silnikach indukcyjnych. Miernik LCR, będący narzędziem przeznaczonym do pomiarów wartości elektrycznych, jest w stanie mierzyć rezystancję uzwojeń, ale nie jest odpowiedni do pomiaru rezystancji izolacji, co jest zadaniem innych przyrządów, takich jak mierniki izolacji. Rezystancja izolacji jest kluczowym parametrem oceniającym stan izolacji w silnikach, a niedoszacowanie jej znaczenia może prowadzić do niebezpiecznych sytuacji, takich jak zwarcia czy uszkodzenia komponentów elektrycznych. Odpowiedzi dotyczące rezystancji uzwojenia wirnika nie uwzględniają faktu, że pomiar ten wymaga innych metod, które uwzględniają zarówno konstrukcję wirnika, jak i jego specyfikacje. To typowe błędy myślowe, które mogą wynikać z braku zrozumienia, jak różne komponenty silnika współdziałają oraz jakie narzędzia są wymagane do ich efektywnego pomiaru. Aby unikać takich nieporozumień, konieczne jest ciągłe kształcenie się w zakresie zasad działania urządzeń elektrycznych oraz ich diagnostyki.

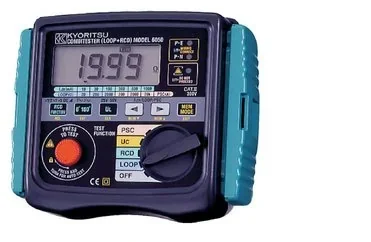

Niepoprawna odpowiedź. Wybór innego przyrządu pomiarowego niż miernik RCD do testowania wyłącznika różnicowoprądowego może prowadzić do poważnych problemów związanych z bezpieczeństwem elektrycznym. Inne urządzenia, takie jak multimetry czy analizatory zwarciowe, nie są przystosowane do symulacji warunków, które wyłącznik różnicowoprądowy ma za zadanie rozpoznać. Multimetry mogą mierzyć napięcie, prąd i opór, ale nie są w stanie wykryć różnicy między prądami fazowymi a neutralnymi, co jest kluczowe dla działania wyłączników różnicowoprądowych. Użycie niewłaściwego narzędzia może prowadzić do fałszywych wyników, co w przypadku urządzeń ochronnych stwarza ryzyko wypadków związanych z porażeniem prądem. Ponadto, wiele osób myli funkcję wyłącznika różnicowoprądowego z innymi urządzeniami, takimi jak bezpieczniki, co prowadzi do poważnych nieporozumień. Wyłączniki różnicowoprądowe są zaprojektowane, aby natychmiast reagować na różnice w prądzie, podczas gdy inne urządzenia pomiarowe mogą nie być w stanie wykryć tak szybkich zmian. Dlatego niezwykle istotne jest stosowanie odpowiednich narzędzi, aby zapewnić skuteczną ochronę przed porażeniem prądem oraz spełnić wymogi branżowych standardów bezpieczeństwa.

Niepoprawna odpowiedź. Niektóre odpowiedzi, takie jak f = const. czy U = const., mogą wydawać się na pierwszy rzut oka logiczne, jednak nie uwzględniają one kluczowego aspektu działania silników indukcyjnych - konieczności dostosowywania napięcia i częstotliwości do zmieniających się warunków obciążenia. Utrzymywanie stałej częstotliwości f w praktyce ogranicza elastyczność systemu, co w dłuższej perspektywie może prowadzić do nieefektywnego działania silnika oraz nieoptymalnego wykorzystania energii. Z kolei założenie, że napięcie U ma pozostać stałe, prowadzi do sytuacji, w której silnik nie jest w stanie dostosować się do zmiennych warunków obciążenia, co może skutkować spadkiem momentu obrotowego i spadkiem wydajności. Warto także zauważyć, że odpowiedź U · f = const. sugeruje, iż produkt napięcia i częstotliwości powinien pozostać stały, co jest mylne, gdyż nie uwzględnia zmiennej charakterystyki obciążeń oraz dynamiki systemu. Kluczowe jest zrozumienie, że nie tylko napięcie i częstotliwość muszą być dostosowywane w odpowiedni sposób, ale również ich relacja. Ignorowanie tej relacji prowadzi do typowych błędów w projektowaniu układów napędowych i może negatywnie wpływać na efektywność energetyczną oraz bezpieczeństwo pracy silników indukcyjnych. W praktyce, aby uzyskać optymalne osiągi silnika, inżynierowie powinni kierować się wytycznymi i zaleceniami zawartymi w standardach branżowych, takich jak IEC 60034 dotyczących silników elektrycznych, co pozwoli uniknąć pułapek związanych z niewłaściwą regulacją prędkości obrotowej.

Niepoprawna odpowiedź. Niepoprawne odpowiedzi sugerują umieszczanie liczników w lokalach mieszkalnych, co jest niezgodne z zasadami bezpieczeństwa i efektywności operacyjnej. Liczniki energii elektrycznej w mieszkaniach mogłyby stwarzać zagrożenie dla mieszkańców, szczególnie w przypadku awarii lub konieczności odczytu danych. Umieszczanie liczników na strychu lub w piwnicach w otwartych skrzynkach to również ryzykowne rozwiązanie, które może prowadzić do ich uszkodzenia, a także utrudnia dostęp dla personelu serwisowego. Otwarte skrzynki narażają liczniki na wpływ warunków atmosferycznych, co może przyspieszyć ich zużycie i wpłynąć na dokładność pomiarów. Właściwe umiejscowienie liczników poza lokalami mieszkalnymi w zamkniętych szafkach jest uzasadnione również z perspektywy przepisów dotyczących ochrony prywatności mieszkańców. Umieszczanie liczników w lokalach mieszkalnych może prowadzić do nieautoryzowanego dostępu do danych dotyczących zużycia energii, co może być wykorzystywane w sposób niezgodny z zasadami ochrony danych osobowych. Właściwe podejście do instalacji liczników energii elektrycznej podkreśla znaczenie stosowania się do standardów branżowych i regulacji, które mają na celu zapewnienie bezpieczeństwa oraz prawidłowego funkcjonowania systemów elektrycznych w budynkach wielorodzinnych.

Niepoprawna odpowiedź. W diagnostyce silników indukcyjnych łatwo pomylić różne rodzaje pomiarów, bo większość z nich dotyczy albo uzwojeń, albo obwodu ochronnego. Jednak nie każdy pomiar pozwala nam wykryć przebicie izolacji uzwojeń do obudowy. Kluczowe jest zrozumienie, co tak naprawdę mierzymy i jak ten parametr zachowuje się przy uszkodzeniu izolacji. Pomiar prądu stanu jałowego dotyczy prądu pobieranego przez silnik przy pracy bez obciążenia mechanicznego. Jest on związany głównie z magnetyzacją rdzenia, stratami w żelazie, konstrukcją silnika i napięciem zasilania. Nawet poważne pogorszenie izolacji do obudowy może praktycznie nie zmienić prądu jałowego w sposób jednoznaczny. Z mojego doświadczenia patrzenie tylko na prąd jałowy to częsty błąd – ktoś widzi, że silnik „bierze normalny prąd” i uznaje, że jest sprawny, a izolacja już dawno jest na granicy dopuszczalnej. Pomiar rezystancji uzwojeń stojana też bywa mylący. Ten pomiar służy głównie do oceny symetrii uzwojeń, wykrywania przerw, zwarć między zwojami czy złych połączeń w skrzynce zaciskowej. Mierzymy rezystancję między końcami tej samej fazy, czyli w obrębie uzwojenia. Uszkodzenie izolacji względem obudowy wcale nie musi mocno wpłynąć na tę rezystancję, bo dotyczy innej drogi prądu: uzwojenie–obudowa–PE, a nie końce fazy. Dlatego wynik „ładnie symetryczny” na omomierzu nie daje gwarancji, że nie ma przebicia do korpusu. Z kolei pomiar rezystancji przewodu ochronnego odnosi się do ciągłości i jakości połączenia ochronnego między obudową silnika a szyną PE/PEN. Sprawdza się tu, czy obudowa jest dobrze uziemiona, czy połączenia śrubowe nie są skorodowane, czy przekrój i długość przewodu są zgodne z wymaganiami. Ten pomiar jest bardzo ważny z punktu widzenia bezpieczeństwa, ale nie mówi nic o tym, czy uzwojenia są dobrze odizolowane od obudowy. Typowy błąd myślowy polega na założeniu: „skoro przewód ochronny ma dobrą rezystancję, to wszystko z izolacją jest OK”. To są dwie różne rzeczy. Dobra ciągłość PE sprawi, że w razie przebicia popłynie duży prąd zwarciowy i zadziała zabezpieczenie, ale sam pomiar tej ciągłości nie wykryje, czy to przebicie już istnieje. Dopiero pomiar prądu upływu albo rezystancji izolacji między uzwojeniami a obudową pozwala realnie stwierdzić stan izolacji. W nowoczesnych procedurach przeglądów maszyn łączy się te pomiary: osobno bada się obwód ochronny, osobno izolację uzwojeń, bo każdy z nich odpowiada na inne pytanie techniczne.

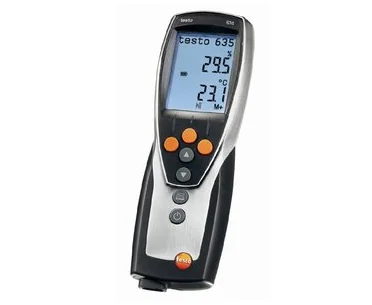

Niepoprawna odpowiedź. Anemometr to urządzenie przeznaczone do pomiaru prędkości przepływu powietrza, a nie prędkości obrotowej wału silnika. Posiada różne rodzaje, jak anemometry cieplne, które mierzą prędkość powietrza za pomocą pomiaru różnicy temperatury, lub anemometry mechaniczne, które wykorzystują wirujące łopatki do oceny prędkości. Zatem, jego zastosowanie jest całkowicie odmienne od pomiarów silnikowych. Przekładnik napięciowy natomiast jest urządzeniem stosowanym do pomiaru i obliczania napięcia w obwodach elektrycznych, a nie do określania prędkości obrotowej. Działa na zasadzie przekształcania wyższego napięcia na niższe, co ułatwia jego pomiary i analizę na poziomie bezpiecznym dla użytkowników, jednak nie ma zastosowania w kontekście pomiarów prędkości obrotowej. Z kolei induktor, jako komponent obwodu elektrycznego, magazynuje energię w polu magnetycznym i również nie jest przeznaczony do pomiaru prędkości obrotowej. Typowe błędy myślowe prowadzące do wyboru tych odpowiedzi obejmują mylenie pojęć związanych z różnymi rodzajami pomiarów oraz niewłaściwe przyporządkowanie funkcji urządzeń do ich rzeczywistych zastosowań. Kluczowe jest zrozumienie, że pomiar prędkości obrotowej wymaga specjalistycznych instrumentów, takich jak prądnica tachometryczna, które są projektowane z myślą o precyzyjnym i wiarygodnym monitorowaniu parametrów silników.

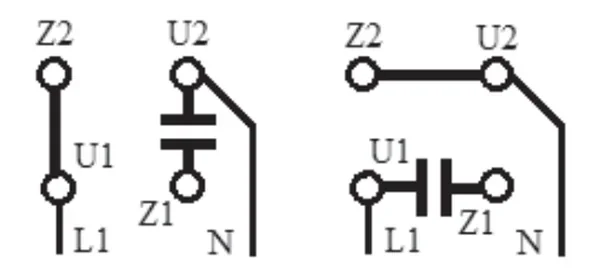

Niepoprawna odpowiedź. Moc silnika, prędkość obrotowa i moment rozruchowy to parametry, które są często mylone z kierunkiem obrotów, jednak nie mają one bezpośredniego związku z przełączeniem uzwojeń na tabliczce zaciskowej. Moc silnika odnosi się do ilości energii, jaką silnik jest w stanie przekazać do obciążenia w jednostce czasu i jest głównie zależna od konstrukcji silnika oraz warunków pracy. Zmiana połączeń uzwojeń nie zmienia tej charakterystyki, a jedynie kierunek obrotów. Prędkość obrotowa, z kolei, jest funkcją częstotliwości zasilania oraz liczby par biegunów w silniku. Jej zmiana wymagałaby zastosowania innego układu zasilania lub zastosowania falownika, co wykracza poza proste przełączenie uzwojeń. Moment rozruchowy definiuje zdolność silnika do rozpoczęcia pracy i jest on uzależniony od konstrukcji silnika oraz jego uzwojeń. Warto dodać, że niektóre błędne przekonania mogą wynikać z niepełnego zrozumienia zasad działania silników indukcyjnych, co prowadzi do myślenia, że zmiana kierunku obrotów wpływa na inne parametry silnika. Zrozumienie, że przełączanie uzwojeń dotyczy jedynie kierunku obrotów, jest kluczowe dla prawidłowego użycia i diagnostyki silników indukcyjnych.

Niepoprawna odpowiedź. Zrozumienie zadań i funkcji różnych aparatów łączeniowych niskiego napięcia jest kluczowe w dziedzinie elektrotechniki. Stycznik, na przykład, jest urządzeniem przeznaczonym do automatycznego włączania i wyłączania obwodów elektrycznych, ale nie zapewnia izolacji w takim samym stopniu jak rozłącznik izolacyjny. Dzięki swojej konstrukcji stycznik może być używany w aplikacjach, gdzie wymagane jest częste cykliczne włączanie i wyłączanie, co nie jest zgodne z funkcją rozłącznika izolacyjnego. Z kolei odłącznik jest urządzeniem, które służy do rozłączania obwodu, ale nie zawsze gwarantuje pełne odizolowanie od źródła zasilania. Warto zauważyć, że niektóre odłączniki mogą nie mieć funkcji wizualnej kontroli styków, co czyni je mniej bezpiecznymi w praktyce. Wyłącznik silnikowy natomiast, choć również służy do ochrony silników przed przeciążeniem, nie jest przeznaczony do izolacji obwodów. Te różnice w funkcjach mogą prowadzić do nieporozumień i błędnych wyborów w kontekście doboru odpowiednich urządzeń do danej aplikacji. Niezrozumienie tych podstawowych parametrów może skutkować niewłaściwym użytkowaniem sprzętu elektrycznego, co w dłuższej perspektywie może prowadzić do awarii i zagrożeń dla bezpieczeństwa. Warto zawsze odnosić się do aktualnych norm i wytycznych branżowych, aby właściwie dobierać aparaty łączeniowe do odpowiednich zastosowań.

Niepoprawna odpowiedź. Wybór niewłaściwego miejsca montażu aparatu ochrony przeciwprzepięciowej może prowadzić do poważnych konsekwencji w zakresie ochrony instalacji elektrycznej. Instalowanie takiego urządzenia w tablicy rozdzielczej garażu, chociaż teoretycznie możliwe, nie zapewnia optymalnej ochrony dla całego budynku. Tablica rozdzielcza w garażu zazwyczaj obsługuje jedynie kilka obwodów, co ogranicza zakres ochrony. Ponadto, złącze główne budynku jest miejscem, w którym energia elektryczna wchodzi do budynku, a więc to tam powinno być skoncentrowane zabezpieczenie przed przepięciami. Gniazda i puszki instalacyjne są punktami, w których dochodzi do rozdziału energii, ale nie są one odpowiednie do montażu aparatów ochrony przeciwprzepięciowej, ponieważ nie są w stanie skutecznie chronić całej instalacji. Podobnie, umieszczanie takiego urządzenia na głównej szynie wyrównawczej nie spełnia jego podstawowej funkcji, gdyż jego rolą jest ochrona przed przepięciami, a nie wyrównywanie potencjałów. Należy również podkreślić, że błędne postrzeganie roli aparatów ochronnych w instalacji elektrycznej często wynika z braku zrozumienia ich działania i przeznaczenia. Zainstalowanie ich w niewłaściwy sposób może prowadzić do zwiększonego ryzyka uszkodzenia urządzeń, a nawet zagrożenia dla życia i zdrowia użytkowników.

Niepoprawna odpowiedź. Zrozumienie wpływu zmiany liczby zwojów na przekładnię napięciową transformatora jest kluczowe dla prawidłowego działania układów elektrycznych. Niepoprawne odpowiedzi często wynikają z mylnych założeń dotyczących zasad działania transformatorów. Na przykład, odpowiedzi sugerujące, że przekładnia napięciowa zwiększy się o 10% lub więcej, ignorują fundamentalną zasadę działania transformatora, która mówi o proporcjonalności między liczbą zwojów a napięciem. Przy dodaniu zwojów po stronie niskiego napięcia, wzrasta liczba zwojów uzwojenia, co z kolei zmienia stosunek zwojów z uzwojenia wysokiego napięcia. To prowadzi do zmniejszenia przekładni napięciowej, co jest kluczowym aspektem, który wiele osób pomija. Odpowiedź o zmniejszeniu przekładni o 19% także jest błędna, ponieważ nie bazuje na prostych zasadach matematycznych związanych z obliczeniami przekładni. Przekładnia transformatora nie jest liniową funkcją liczby zwojów; zmiana liczby zwojów w jednym uzwojeniu wpływa na całą relację z innym uzwojeniem. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych wniosków, obejmują nadmierne uproszczenie problemu lub błędne zakładanie, że zmiana w jednym z uzwojeń nie wpływa na całokształt działania transformatora. W praktyce, odpowiednia analiza wpływu zmian w transformatorach jest niezbędna dla zapewnienia ich efektywności i bezpieczeństwa w zastosowaniach przemysłowych.

Niepoprawna odpowiedź. Stwierdzenia dotyczące wykonania uzwojenia pierwotnego z drutu o większej średnicy i większej liczbie zwojów, a także o mniejszej średnicy i mniejszej liczbie zwojów, są związane z niewłaściwym zrozumieniem zasad transformacji napięcia w transformatorze. Uzwojenie pierwotne, które przyjmuje napięcie 230 V, wymaga odpowiedniego doboru liczby zwojów w porównaniu do uzwojenia wtórnego, które działa na napięciu 14,6 V. W każdym przypadku, gdy napięcie na uzwojeniu wtórnym jest znacznie niższe niż na pierwotnym, liczba zwojów uzwojenia wtórnego musi być znacznie mniejsza w odniesieniu do uzwojenia pierwotnego. Taki dobór przekłada się na to, że uzwojenie pierwotne musi mieć więcej zwojów, co jest sprzeczne z koncepcją grubszej średnicy drutu, ponieważ większa średnica skutkowałaby zmniejszeniem liczby zwojów na danej długości. Często błędy te wynikają z mylenia pojęć dotyczących impedancji i rezystancji, co prowadzi do nieprawidłowych wniosków na temat wymagań dotyczących wymiany uzwojeń. Ponadto, nieprawidłowe podejście do średnicy drutu może skutkować niewłaściwym przewodnictwem i zwiększoną stratą ciepła, co jest nieefektywne i niezgodne z dobrymi praktykami w projektowaniu transformatorów. Właściwe zrozumienie tych zasad jest kluczowe dla zapewnienia efektywności energetycznej i trwałości urządzeń elektronicznych.

Niepoprawna odpowiedź. Wybór wyłącznika różnicowoprądowego do zabezpieczenia obwodu gniazd jednofazowych jest kluczowy dla zapewnienia bezpieczeństwa. Odpowiedzi zawierające oznaczenia 25/4/100-A, 63/4/300-A oraz 16/2/010-A są nieodpowiednie z kilku powodów. Oznaczenie 25/4/100-A wskazuje na nominalny prąd różnicowy 25 mA, co jest zbyt niską wartością dla obwodów gniazdowych, szczególnie w pracowni komputerowej, gdzie ryzyko porażenia prądem jest wyższe. Z kolei 63/4/300-A z nominalnym prądem różnicowym 300 mA może nie zapewnić wystarczającego poziomu ochrony, ponieważ tak wysoka wartość prądu różnicowego jest odpowiadająca bardziej obwodom przemysłowym, gdzie ryzyko jest mniejsze. Ostatnie oznaczenie 16/2/010-A, z nominalnym prądem 10 mA, jest niewystarczające dla takiej ilości urządzeń, co stwarza poważne zagrożenie, gdyż zastosowanie zbyt niskiego prądu różnicowego może prowadzić do częstych wyłączeń oraz problemów z użytkowaniem sprzętu komputerowego. Prawidłowy dobór wyłącznika powinien uwzględniać zarówno aspekty techniczne, jak i specyfikę użytkowania w danym środowisku, co jest kluczowe dla zapewnienia funkcjonalności oraz bezpieczeństwa.

Niepoprawna odpowiedź. Wybór tarczy łożyskowej, tarczy kołnierzowej lub dławika skrzynki zaciskowej jako odpowiedzi na pytanie o przedstawioną część zamienną maszyny elektrycznej jest wynikiem nieporozumienia dotyczącego funkcji i konstrukcji tych elementów. Tarcza łożyskowa jest komponentem mającym na celu wspieranie i umożliwienie ruchu obracających się części, jednak nie jest to element, który posiada łopatki. Tarcza kołnierzowa również nie jest odpowiednim wyborem, ponieważ jej przeznaczenie jest zupełnie inne, najczęściej służy do połączeń i uszczelnień w instalacjach hydraulicznych czy pneumatycznych, a nie do regulacji przepływu powietrza. Dławik skrzynki zaciskowej spełnia zaś rolę zabezpieczającą, ograniczając przepływ prądu, co całkowicie odbiega od funkcji wentylatora. Błędne odpowiedzi mogą wynikać z mylenia podstawowych elementów konstrukcyjnych maszyn elektrycznych i ich zastosowań. W edukacji technicznej istotne jest, aby zrozumieć różnice między tymi komponentami oraz ich role w systemach. Wybór wentylatora jako odpowiedzi byłby poprawny, ponieważ jego konstrukcja, z wizualnie rozpoznawalnymi łopatkami, jest kluczowa dla efektywnego chłodzenia, co jest standardem w projektowaniu maszyn elektrycznych.

Niepoprawna odpowiedź. Przy analizie pozostałych opcji odpowiedzi, można zauważyć, że niektóre z nich nie są adekwatne do kontekstu przedstawionego na rysunku. Urządzenia wykonane w II klasie ochronności, choć zapewniają pewien poziom bezpieczeństwa, nie są wystarczające w sytuacjach, gdzie istnieje ryzyko porażenia elektrycznego związanego z uszkodzeniem izolacji. Ich działanie opiera się na wbudowanej izolacji oraz dodatkowych środkach ochrony, jednak nie eliminują one ryzyka porażenia w przypadku kontaktu z obcymi częściami przewodzącymi. Miejscowe nieuziemione połączenia wyrównawcze są bardziej skuteczne w zapewnieniu bezpieczeństwa poprzez wyrównanie potencjałów. Izolowanie stanowiska z kolei odnosi się do ograniczenia dostępu do miejsca pracy, co nie ma bezpośredniego wpływu na eliminację ryzyka porażenia wynikającego z uszkodzeń w instalacji. Separacja elektryczna więcej niż jednego odbiornika może poprawić bezpieczeństwo, jednak nie jest metodą ochrony przed porażeniem w sytuacji awaryjnych uszkodzeń. Takie podejścia często prowadzą do błędnych wniosków, ponieważ nie biorą pod uwagę specyfiki zagrożeń związanych z porażeniem prądem elektrycznym. Wiedza na temat efektywnego zabezpieczania instalacji elektrycznych jest kluczowa dla zapobiegania wypadkom, a korzystanie z odpowiednich standardów i praktyk branżowych ma fundamentalne znaczenie w projektowaniu oraz wdrażaniu rozwiązań ochronnych w instalacjach elektrycznych.

Niepoprawna odpowiedź. Zabrudzony komutator, choć może wpływać na działanie silnika, nie jest główną przyczyną braku reakcji silnika na załączenie napięcia. Zabrudzenie komutatora prowadzi do problemów z przewodnictwem prądu i może powodować niestabilne działanie lub przerywanie pracy silnika, jednak nie powoduje całkowitego braku reakcji na napięcie. Nieprawidłowo dobrane szczotki również mogą przyczyniać się do słabego kontaktu z komutatorem, co wpływa na wydajność, ale nie wyklucza możliwości działania silnika w przypadku przyłożenia napięcia. Wystająca izolacja między działkami komutatora może prowadzić do lokalnych zwarć, ale z reguły nie blokuje całkowicie funkcji silnika. W praktyce, aby uniknąć mylnych wniosków, należy dokładnie analizować objawy i zrozumieć, jak każdy element układu wpływa na jego funkcjonowanie. Kluczowe jest, by podczas diagnostyki silników prądu stałego podejść do problemu z perspektywy systemowej, rozpatrując wszystkie potencjalne przyczyny, a nie tylko te, które wydają się oczywiste. Właściwe techniki diagnostyczne oraz regularne przeglądy mogą pomóc w identyfikacji problemów zanim staną się poważnymi usterkami, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii elektrycznej.

Niepoprawna odpowiedź. Wybór odpowiedzi innej niż D może wynikać z kilku typowych błędów myślowych związanych z identyfikacją komponentów wirnika. Uczestnicy mogą mylić wirnik silnika prądu stałego z elementami innych typów silników, takich jak silniki asynchroniczne czy synchroniczne, które nie wykorzystują komutatora. Wirniki tych silników mają inną konstrukcję i działają na innych zasadach. Silniki prądu stałego są bardziej złożone pod względem budowy, ponieważ ich wirniki muszą utrzymać zmianę kierunku prądu w uzwojeniach, co jest możliwe tylko dzięki komutatorowi. Nieprawidłowe odpowiedzi mogą również wynikać z niewłaściwego zrozumienia roli, jaką odgrywają różne komponenty w układzie silnika. Na przykład, wirniki w silnikach asynchronicznych nie mają komutatora i są zazwyczaj zbudowane w formie klatkowej, co jest zupełnie inną koncepcją. Ponadto, mylenie wirnika z innymi elementami, takimi jak stojan czy szczotki, może prowadzić do błędnych wniosków o funkcjonowaniu silnika. W sytuacji, gdy brakuje znajomości podstawowych zasad działania silników elektrycznych, łatwo można dojść do niepoprawnych konkluzji. Dlatego kluczowe jest, aby zrozumieć różnice między różnymi typami silników oraz ich zastosowania w praktyce, co jest uznawane za zasadniczy element edukacji w zakresie inżynierii elektrycznej.

Niepoprawna odpowiedź. Podane odpowiedzi, które nie mieszczą się w zakresie (2,21 - 2,31) A, są wynikiem nieprawidłowego rozumienia zasad obliczania prądów znamionowych oraz ustawiania zabezpieczeń przeciążeniowych. Kluczowym błędem jest brak uwzględnienia, że prąd znamionowy silnika przy zasilaniu 400 V wynosi 1,46 A, a zabezpieczenia przeciążeniowe powinny być ustawiane na poziomie 110-125% tego prądu. Z tego wynika, że dolna granica zabezpieczenia wynosi 1,606 A, a górna granica 1,825 A. Odpowiedzi, które sugerują wyższe wartości, mogą wynikać z nieprawidłowych założeń co do specyfiki silnika lub nieznajomości zasad doboru zabezpieczeń zgodnie z normami branżowymi. Typowym błędem jest przyjmowanie, że wartości prądów przy zasilaniu 230 V bądź nieprawidłowe zaokrąglenia lub interpretacje danych z tabliczki znamionowej są wystarczające do określenia odpowiednich ustawień. Istotne jest zrozumienie, że zabezpieczenia przeciążeniowe mają na celu ochronę urządzenia przed uszkodzeniem w wyniku przeciążenia, a nie mogą być ustawiane losowo bez uwzględnienia specyfiki silnika oraz warunków jego pracy. Z tego powodu przy doborze zabezpieczeń należy kierować się zarówno obliczeniami, jak i standardami branżowymi, takimi jak IEC 60947-4-1, które precyzują zasady doboru zabezpieczeń dla silników elektrycznych.

Niepoprawna odpowiedź. Wybór niewłaściwego przewodu do instalacji elektrycznych, jak w przypadku UTP, YDY czy LgY, może prowadzić do poważnych problemów technicznych i bezpieczeństwa. Przewód UTP, przeznaczony do transmisji danych, jest całkowicie nieodpowiedni do zastosowań energetycznych, gdyż nie jest przystosowany do przenoszenia prądów o dużych wartościach oraz nie spełnia wymogów dotyczących izolacji wymaganych w instalacjach trójfazowych. Z kolei YDY, mimo że również jest przewodem miedzianym izolowanym PVC, nie jest zalecany dla WLZ z powodu ograniczeń w przenoszeniu obciążeń związanych z instalacjami trójfazowymi i być może będzie miał problemy z przewodnictwem w przypadku większych mocy. Co więcej, przewód LgY jest jednożyłowy i nieodpowiedni do systemów trójfazowych, gdzie wymagana jest odpowiednia liczba żył do prawidłowego zasilania. Podejmując decyzję o wyborze przewodu, kluczowe jest zrozumienie, że każdy z tych typów przewodów ma swoje specyficzne zastosowania według norm i przepisów, a ich nieprawidłowe użycie może prowadzić do awarii systemu, a nawet zagrożenia dla bezpieczeństwa użytkowników. Dlatego istotne jest, aby zawsze kierować się najlepszymi praktykami oraz standardami branżowymi w zakresie doboru elementów instalacji elektrycznych.

Niepoprawna odpowiedź. W tym zadaniu łatwo pomylić kilka różnych rodzajów uszkodzeń, bo wszystkie dotyczą uzwojeń silnika, ale wyniki pomiarów mówią dość jednoznacznie. Zwarcie między uzwojeniami U i V byłoby widoczne jako mała rezystancja między zaciskami należącymi do różnych faz, na przykład U1-V1. W tabeli dla U1-V1 jest ∞ Ω, więc między tymi uzwojeniami nie ma przewodzenia. Podobnie V1-W1 i W1-U1 też mają ∞ Ω, co potwierdza brak zwarcia międzyfazowego. To ważne, bo w diagnostyce silników nie patrzy się tylko na jeden pomiar, ale porównuje całą grupę wyników. Przerwa w uzwojeniu V również nie pasuje do danych, ponieważ Rᵥ₁₋V₂ = 6,15 Ω. Gdyby uzwojenie V było przerwane, miernik pokazałby bardzo dużą rezystancję albo ∞ Ω między V1 i V2. Tak samo przerwa w uzwojeniu U jest wykluczona, bo Rᵤ₁₋U₂ = 6,23 Ω, czyli obwód uzwojenia jest zamknięty i ma wartość podobną do pozostałych faz. Typowy błąd myślowy polega na tym, że ktoś widzi symbol U i od razu zakłada przerwę w uzwojeniu U, bo tam występuje nieprawidłowy wynik. A tu nieprawidłowość nie jest między U1 i U2, tylko między U1 i PE. Mała rezystancja 0,6 Ω do PE oznacza doziemienie, czyli uszkodzenie izolacji uzwojenia U względem obudowy. W normalnym stanie rezystancja izolacji do obudowy powinna być bardzo duża, praktycznie liczona w megaomach przy pomiarze miernikiem izolacji, a nie w ułamkach oma. Moim zdaniem to dobry przykład, że trzeba rozróżniać pomiar ciągłości uzwojenia od pomiaru izolacji do masy. W warsztacie taki silnik powinien zostać odłączony, zabezpieczony przed przypadkowym załączeniem i sprawdzony zgodnie z dobrą praktyką eksploatacyjną, bo praca z uszkodzoną izolacją jest po prostu niebezpieczna.

Niepoprawna odpowiedź. Wybór nieodpowiedniej wkładki topikowej do zabezpieczenia silnika indukcyjnego może prowadzić do poważnych skutków, w tym uszkodzenia silnika lub awarii całego systemu. Wybrane opcje, takie jak WT/NH DC, WT-2gTr oraz WT-00 gF, nie są optymalne w kontekście ochrony silników indukcyjnych. Wkładka WT/NH DC, przeznaczona głównie do systemów prądu stałego, nie jest przystosowana do warunków pracy, w jakich funkcjonują silniki indukcyjne zasilane prądem zmiennym, co może prowadzić do niewłaściwej reakcji na zwarcia. Z kolei WT-2gTr nie jest odpowiednia ze względu na swoje ograniczenia w obszarze prądów zwarciowych, mogących być znacznie wyższe w przypadku silników indukcyjnych. Wkładka WT-00 gF, mimo że może znaleźć zastosowanie w innych obszarach, również nie jest dedykowana do ochrony silników, bowiem nie zapewnia wymaganej charakterystyki prądowej oraz czasowej reakcji. Typowe błędy myślowe związane z tymi odpowiedziami mogą obejmować nieprawidłowe założenie, że każda wkładka bezpiecznikowa jest uniwersalna, co jest sprzeczne z zasadami inżynierii elektrycznej. Właściwy dobór ochrony nadprądowej powinien opierać się na specyfikacjach danego urządzenia oraz warunkach jego pracy, aby zapewnić maksymalną efektywność ochrony.

Niepoprawna odpowiedź. Ocena stanu pierścieni ślizgowych, stanu szczotek i szczotkotrzymaczy oraz sprawdzenie połączeń elementów urządzenia są ważnymi czynnościami konserwacyjnymi, jednak nie są kluczowe do oceny stanu w czasie rzeczywistym podczas ruchu urządzenia napędowego. Stan pierścieni ślizgowych jest istotny, ale ich ocena wymaga zatrzymania maszyny, co nie pozwala na przeprowadzenie oceny w czasie rzeczywistym. Analogicznie, stan szczotek i szczotkotrzymaczy wpływa na efektywność silnika, ale ich monitoring powinien być częścią rutynowych przeglądów, a nie czynności wykonywanych podczas normalnej pracy. Sprawdzenie połączeń elementów urządzenia, choć istotne z punktu widzenia bezpieczeństwa i funkcjonalności, również nie jest typowym zadaniem, które można wykonać w trakcie ruchu, ponieważ wymaga to szczegółowej inspekcji wizualnej, której nie można przeprowadzić, gdy urządzenie jest w ruchu. Często występującą pomyłką jest myślenie, że wszystkie te czynności można wykonywać jednocześnie z oceną drgań, co jest nieprawidłowe. W rzeczywistości, monitorowanie drgań jest najskuteczniejszym sposobem na bieżąco oceniać stan urządzenia podczas jego pracy, co pozwala na szybką reakcję w przypadku wystąpienia problemów. Dlatego w czasie ruchu urządzenia kluczowe jest skupić się na aspektach, które można ocenić bez zatrzymywania maszyny, co w przypadku pierścieni, szczotek i połączeń nie jest możliwe.

Niepoprawna odpowiedź. Izolatory przedstawione w pozostałych odpowiedziach nie spełniają wymogów technicznych niezbędnych do montażu przewodów AFLwsXSn na słupach przelotowych. Na przykład, izolatory wsporcze, takie jak te przedstawione w odpowiedziach A, C i D, mają na ogół inny kształt oraz zastosowanie. Ich konstrukcja nie przewiduje hakowego mocowania, co jest kluczowe dla zapewnienia stabilności i bezpieczeństwa przewodów w trakcie eksploatacji. Wybór niewłaściwego izolatora może prowadzić do ich nieprawidłowego osadzenia, co z kolei zwiększa ryzyko uszkodzeń mechanicznych w wyniku wiatru czy innych obciążeń. Ponadto, instalacja niewłaściwych izolatorów może narazić na niebezpieczeństwo zarówno ludzi, jak i infrastrukturę, ponieważ niewłaściwie przymocowane przewody mogą zrywać się lub prowadzić do zwarcia. Wiele osób popełnia błąd myślowy, zakładając, że każdy typ izolatora można stosować zamiennie, co jest nieprawidłowe. W rzeczywistości, każdy izolator jest projektowany z myślą o konkretnych zastosowaniach i warunkach pracy. W branży elektroenergetycznej kluczowe jest przestrzeganie standardów i norm, które regulują dobór odpowiednich elementów systemów elektroenergetycznych. Dlatego też, znajomość właściwych typów izolatorów i ich zastosowania jest niezbędna dla zapewnienia bezpieczeństwa i efektywności operacyjnej linii przesyłowych.

Niepoprawna odpowiedź. Umieszczanie wszystkich urządzeń na podłożu izolacyjnym może wydawać się praktycznym rozwiązaniem, jednak nie zapewnia ono wystarczającego poziomu ochrony w przypadku uszkodzenia instalacji. Izolacja podłoża nie jest wystarczającym zabezpieczeniem, ponieważ nie eliminuje ryzyka pojawienia się napięcia na komponentach, które mogą stać się niebezpieczne w przypadku awarii. W przypadku wykonania urządzeń w II klasie ochronności, takie rozwiązanie zapewnia znacznie większą pewność bezpieczeństwa użytkowników. Stosowanie samoczynnego wyłączenia zasilania za pomocą bezpieczników topikowych również nie jest odpowiednim podejściem, ponieważ nie zapewnia ono szybkiej reakcji na awarie, a sama konstrukcja bezpieczników może nie być dostosowana do specyfiki prądu stałego. Co więcej, bezpieczniki topikowe mogą nie zadziałać w każdym przypadku awarii, co zwiększa ryzyko porażenia. Zastosowanie wyłączników nadprądowych, choć wydaje się lepszym rozwiązaniem, również nie jest wystarczające w kontekście instalacji fotowoltaicznych. Wyłączniki te są zaprojektowane przede wszystkim do ochrony przed przeciążeniem, niekoniecznie gwarantując pełne bezpieczeństwo w przypadku uszkodzenia izolacji lub innych awarii elektrycznych. W instalacjach takich jak fotowoltaiczne, gdzie prąd stały stanowi inne wyzwanie niż typowe systemy prądu zmiennego, odpowiednia klasa ochronności i zastosowanie odpowiednich zabezpieczeń są kluczowe dla bezpieczeństwa i zgodności z normami branżowymi.
