Pytanie 1

W planowanym systemie hydraulicznym kontrola energii czynnika roboczego powinna odbywać się na zasadzie objętościowej. Osiąga to

A. zawór przelewowy

B. zawór bezpieczeństwa

C. pompa hydrauliczna o zmiennej wydajności

D. pompa hydrauliczna o stałej wydajności

Pompa hydrauliczna o zmiennej wydajności jest kluczowym elementem w układach hydraulicznych, które wymagają precyzyjnego sterowania objętościowym przepływem czynnika roboczego. Dzięki tej konstrukcji możliwe jest dostosowanie wydajności pompy do aktualnych potrzeb systemu, co zapewnia optymalne wykorzystanie energii oraz efektywność pracy urządzeń hydraulicznych. W praktyce, pompy o zmiennej wydajności znajdują zastosowanie w wielu branżach, takich jak przemysł budowlany, motoryzacyjny czy lotniczy, gdzie wymagane są różne poziomy ciśnienia i przepływu w zależności od specyficznych zadań. Standardy branżowe, takie jak ISO 4413, podkreślają znaczenie precyzyjnego sterowania w układach hydraulicznych, co bezpośrednio wpływa na bezpieczeństwo i niezawodność operacyjną. Dzięki zaawansowanej technologii, pompy te często są wyposażone w systemy monitorowania i automatyzacji, co dodatkowo zwiększa ich wydajność. Warto również pamiętać, że stosowanie pompy o zmiennej wydajności może prowadzić do zmniejszenia zużycia energii oraz obniżenia kosztów eksploatacyjnych, co jest istotnym aspektem zarządzania nowoczesnymi układami hydraulicznymi.

Pytanie 2

Jakiego czujnika powinno się użyć w systemie pomiarowym do określenia naprężeń mechanicznych?

A. Tensometr

B. Rotametr

C. Wiskozymetr

D. Pirometr

Tensometr jest kluczowym elementem w układzie pomiarowym służącym do monitorowania naprężeń mechanicznych. Jego działanie opiera się na efekcie piezorezystywnym, który polega na zmianie rezystancji elektrycznej w odpowiedzi na odkształcenie materiału. Dzięki temu, tensometry są szeroko stosowane w inżynierii mechanicznej, budownictwie oraz w badaniach materiałowych. Na przykład, w konstrukcjach mostów czy budynków, tensometry mogą być umieszczane w strategicznych miejscach, aby na bieżąco monitorować naprężenia i zapobiegać ewentualnym uszkodzeniom. Zastosowanie tensometrów w praktyce wymaga przemyślanej kalibracji oraz umiejętności interpretacji danych pomiarowych. Warto również zauważyć, że zgodnie z normami PN-EN ISO 7500-1 i PN-EN 10002-1, właściwe pomiary naprężeń są niezbędne do oceny jakości materiałów oraz bezpieczeństwa konstrukcji.

Pytanie 3

Wskaż miejsce, w którym należy umieścić czujnik indukcyjny, który będzie aktywny, gdy ferromagnetyczne tłoczysko siłownika będzie całkowicie wysunięte.

A. C.

B. B.

C. A.

D. D.

Czujnik indukcyjny umieszczony w punkcie oznaczonym jako 'D.' jest w stanie skutecznie wykrywać obecność ferromagnetycznego tłoczyska siłownika, gdy jest ono całkowicie wysunięte. Wykorzystanie czujnika indukcyjnego w tym kontekście jest zgodne z zasadami automatyki przemysłowej, gdzie precyzyjne wykrywanie położenia elementów ruchomych jest kluczowe dla poprawnej pracy systemów sterowania. Przykładem zastosowania czujników indukcyjnych są aplikacje w systemach automatyzacji, gdzie monitorowanie pozycji tłoczysk w siłownikach pneumatycznych lub hydraulicznych jest niezbędne do utrzymania bezpieczeństwa i efektywności procesu. Umiejscowienie czujnika w odpowiedniej lokalizacji pozwala na wczesne wykrywanie, gdy tłoczysko osiąga maksimum swojego wysunięcia, co może uruchamiać procesy, takie jak zatrzymanie maszyny lub włączenie innego elementu systemu. Tego rodzaju podejście jest zgodne z najlepszymi praktykami branżowymi, w tym normami IEC 61496 dla bezpieczeństwa w automatyzacji.

Pytanie 4

Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?

A. Oczyścić części odpowiednimi środkami chemicznymi

B. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki

C. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji

D. Zakryć części i otwory czystą szmatką lub taśmą klejącą

Otwieranie zaworów odwadniaczy przed każdymi pracami konserwacyjnymi to mega ważna sprawa. Dzięki temu usuwamy wilgoć, która może się zbierać w zbiornikach i przewodach. A to jest kluczowe, żeby system działał sprawnie i dłużej. Jak woda lub jakieś zanieczyszczenia dostaną się do instalacji, to mogą spowodować korozję, co w efekcie może prowadzić do awarii, a nawet niebezpiecznych sytuacji, jak wybuchy. Musimy też pamiętać, że upewnienie się, że ciśnienie w instalacji jest na zero, to podstawa bezpieczeństwa. Jeśli zaczniemy działać pod ciśnieniem, to naprawdę może być bardzo niebezpiecznie dla osób obsługujących system. Standardy BHP w przemyśle mówią głośno o tym, jak ważne jest przestrzeganie procedur bezpieczeństwa, czyli regularne usuwanie wilgoci i kontrolowanie ciśnienia. Dobrze też wiedzieć, że odpowiednie zarządzanie instalacją sprężonego powietrza poprawia nie tylko bezpieczeństwo, ale też efektywność całego systemu.

Pytanie 5

Schemat połączeń układu hydraulicznego powinien być tworzony zgodnie z kierunkiem przepływu sygnału, czyli od dołu do góry. Z perspektywy elementów zasilających, wskaż właściwą sekwencję poszczególnych części układu hydraulicznego.

A. Zawory reagujące na sygnały obiektowe, zawory sterujące, zawory robocze, elementy wykonawcze

B. Zawory reagujące na sygnały obiektowe, zawory sterujące, elementy wykonawcze, zawory robocze

C. Zawory reagujące na sygnały obiektowe, zawory robocze, zawory sterujące, elementy wykonawcze

D. Zawory sterujące, zawory reagujące na sygnały obiektowe, zawory robocze, elementy wykonawcze

Poprawna odpowiedź wskazuje na prawidłowy układ elementów w hydraulice, gdzie najpierw umieszczamy zawory reagujące na sygnały obiektowe, a następnie zawory sterujące, robocze i na końcu elementy wykonawcze. Taki układ jest zgodny z zasadami projektowania systemów hydraulicznych, które zalecają, aby sygnały były przekazywane w kierunku od źródła zasilania do elementów wykonawczych. Przykładem praktycznym może być układ hydrauliczny w maszynach budowlanych, gdzie precyzyjne sterowanie ruchem siłowników jest kluczowe dla efektywności pracy. Dobrze zaprojektowany układ hydrauliczny nie tylko zwiększa wydajność, ale także poprawia bezpieczeństwo operacji, ponieważ odpowiednie sterowanie pozwala na szybsze i bardziej precyzyjne reakcje na zmiany w otoczeniu. W branży hydraulicznej, zgodność z normami ISO oraz PN EN jest istotna, ponieważ przyczynia się do zwiększenia niezawodności i trwałości systemów. Zastosowanie takiej kolejności elementów pozwala również na łatwiejsze diagnozowanie usterek oraz optymalizację procesu serwisowego.

Pytanie 6

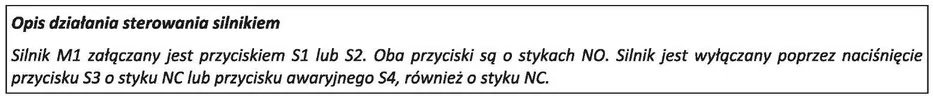

Który program steruje pracą silnika zgodnie z przedstawionym opisem?

A. A.

B. C.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B to strzał w dziesiątkę! Silnik M1 uruchamia się, gdy naciśniesz którykolwiek z przycisków S1 lub S2, bo są one połączone równolegle. To jak bramka OR w matematyce, wiesz? Więc możesz użyć jednego lub drugiego, żeby silnik działał. A żeby go wyłączyć, musisz wcisnąć S3 albo S4, które są połączone szeregowo, czyli pasują do zasady bramki AND – wszystkie muszą być aktywne, żeby silnik przestał działać. Schemat B dobrze to pokazuje, z tymi bramkami na miejscu. Wiesz, to bardzo ważne, żeby rozumieć jak to działa, bo takie schematy są wszędzie w automatyce, np. w alarmach. Musisz mieć tą wiedzę, bo przyda się w pracy inżyniera, serio!

Pytanie 7

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

A. Załączenie zaworu 2V.

B. Osiągnięcie skrajnego położenia siłownika 2A.

C. Osiągnięcie skrajnego położenia siłownika 1A.

D. Załączenie zaworu 1V.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Osiągnięcie skrajnego położenia siłownika 2A' jest jak najbardziej trafna. Na tym diagramie stanów widać, że gdy tłoczyska siłowników 1A i 2A się cofną, to jest to właśnie związane z osiągnięciem skrajnego położenia siłownika 2A. Kiedy ten siłownik dociera do swojego skrajnego miejsca, zmienia się stan z 'a' na 'b', co uruchamia różne mechanizmy w systemie. W praktyce to, jak zarządzamy tymi stanami, jest naprawdę ważne, zwłaszcza w automatyce przemysłowej, bo pozwala na lepszą synchronizację pracy siłowników. Zrozumienie diagramów stanów i zdarzeń, które je wyzwalają, to podstawa przy projektowaniu efektywnych układów sterujących, które spełniają branżowe normy. Na przykład, w systemach hydraulicznych, wiedza o tym, jak skrajne położenia wpływają na cykle pracy siłowników, może pomóc w optymalizacji maszyn oraz wydłużeniu ich trwałości, co jest zgodne z zasadami zarządzania jakością w przemyśle.

Pytanie 8

Stan wyjścia Q0.0

A. jest równy 0

B. jest równy 1

C. zależy wyłącznie od wartości iloczynu wejść I0.1, I2.1

D. zależy od wartości sumy wejść I0.0, I0.1, I2.1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stan wyjścia Q0.0 jest równy 0, co wynika z elementów logicznych w schemacie. W szczególności, gdy na wejciu I0.0 jest zastosowana bramka NOT, wpływa to na to, że wyjście Q0.0 jest zawsze nieaktywne. Nawet jeśli inne wejścia, takie jak I0.1 i I2.1, są w stanie wysokim (1), bramka NOT na I0.0 zmienia ten stan na niski (0). To fundamentalna zasada działania układów cyfrowych, gdzie bramki logiczne manipulują stanami na podstawie logiki boole’a. W praktyce, zrozumienie działania bramek logicznych jest kluczowe w projektowaniu systemów automatyki i sterowania. Na przykład, w automatycznych systemach sterowania, jeśli chcemy, aby pewne urządzenie działało tylko w określonych warunkach, możemy użyć bramek logicznych do zrealizowania tej logiki. Stosowanie standardów takich jak IEC 61131-3 w programowaniu PLC, gdzie bramki logiczne są podstawowymi komponentami, podkreśla znaczenie zrozumienia tych pojęć w kontekście przemysłowym.

Pytanie 9

Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?

A. D.

B. A.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar prądu przemiennego to coś, co wymaga specjalnego sprzętu, żeby wszystko było w porządku. Amperomierz, który ma funkcję pomiaru prądu przemiennego, jak na przykład cęgowy miernik prądu, jest idealnym rozwiązaniem. Dzięki niemu można zmierzyć prąd bez potrzeby wycinania obwodu, co jest mega ważne w przypadku systemów, gdzie wyłączenie czegokolwiek może spowodować problemy. Cęgowe mierniki działają na zasadzie sprawdzania pola magnetycznego wywołanego przez prąd, co daje szybki i precyzyjny pomiar. To naprawdę ułatwia pracę elektrykom i innym technikom, bo nie muszą martwić się o przestoje czy uszkodzenia. Warto też pamiętać o standardach, jak IEC 61010, które mówią o bezpieczeństwie tych urządzeń. Przyrząd oznaczony jako 'B.' wydaje mi się być najlepszym wyborem do tych zadań.

Pytanie 10

Gdzie można znaleźć informacje na temat wymagań oraz częstotliwości realizacji prac konserwacyjnych dla konkretnego urządzenia mechatronicznego?

A. Na tabliczce identyfikacyjnej

B. Na dokumencie gwarancyjnym

C. W instrukcji obsługi

D. W kartach danych handlowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Instrukcja obsługi jest kluczowym dokumentem, który zawiera szczegółowe informacje o konserwacji i użytkowaniu urządzeń mechatronicznych. Dzięki niej operatorzy oraz technicy mogą zrozumieć, jakie konkretne czynności konserwacyjne należy przeprowadzać, aby zapewnić optymalną wydajność i bezpieczeństwo urządzenia. Informacje te obejmują zarówno zalecany harmonogram konserwacji, jak i niezbędne procedury, co jest zgodne z najlepszymi praktykami w branży. W praktyce, regularne przeglądy i konserwacja zgodnie z instrukcją mogą znacznie wydłużyć żywotność urządzenia i zminimalizować ryzyko awarii, co jest kluczowe w kontekście produkcji przemysłowej. Przykładem zastosowania może być robot przemysłowy, którego instrukcja obsługi podaje harmonogram czyszczenia i smarowania, co pozwala na utrzymanie jego precyzji i niezawodności w długim okresie eksploatacji. Należy również pamiętać, że nieprzestrzeganie tych wytycznych może prowadzić do utraty gwarancji oraz zwiększonych kosztów napraw. Dlatego zawsze warto na bieżąco zapoznawać się z instrukcją obsługi.

Pytanie 11

Który komponent powinno się wykorzystać do galwanicznego oddzielenia wyjścia z PLC od elementów, które są nim sterowane?

A. Kondensator

B. Transformator

C. Dławik

D. Transoptor

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Transoptor to element elektroniczny zaprojektowany w celu zapewnienia galwanicznej separacji sygnałów, co jest kluczowe w zastosowaniach automatyki i sterowania. Dzięki zastosowaniu transoptora, sygnały wejściowe są izolowane od sygnałów wyjściowych, co chroni wrażliwe komponenty sterujące przed niepożądanym wpływem zakłóceń lub awarii w obwodach wykonawczych. Przykładem zastosowania transoptora może być sytuacja, gdy sygnał z czujnika (np. fotokomórka) musi zostać przekazany do PLC, ale z uwagi na różnice poziomów napięcia lub ryzyko zakłóceń, konieczne jest zastosowanie izolacji. W takich przypadkach transoptor działa jako mostek, który pozwala na bezpieczne przekazywanie sygnału bez ryzyka uszkodzenia urządzenia. Ponadto, transoptory są wykorzystywane w systemach komunikacyjnych, gdzie wymagane jest zabezpieczenie przed zakłóceniami przesyłanymi przez medium transmisyjne. Przykładem dobrych praktyk w branży jest stosowanie transoptorów w kontrolerach, gdzie ich zastosowanie zwiększa niezawodność i bezpieczeństwo całego systemu.

Pytanie 12

Tłoczysko siłownika pneumatycznego porusza się poziomo ruchem prostoliniowym, lecz z wolniejszą prędkością niż zazwyczaj. Co może być najprawdopodobniejszą przyczyną opóźnienia ruchu siłownika?

A. Uszkodzone zewnętrzne amortyzatory siłownika

B. Zepsute mocowanie siłownika

C. Wyboczone lub uszkodzone tłoczysko

D. Nieszczelność, zużycie uszczelek lub pierścieni tłoka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nieszczelność, zużycie uszczelek lub pierścieni tłoka są głównymi przyczynami spowolnienia ruchu siłownika pneumatycznego. W momencie, gdy uszczelki lub pierścienie są uszkodzone, dochodzi do wycieku powietrza, co prowadzi do utraty ciśnienia w układzie. To z kolei powoduje, że siłownik nie może osiągnąć pełnej prędkości, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyzacja procesów lub linie montażowe. W praktyce, regularne kontrole stanu uszczelek i pierścieni są niezmiernie ważne, aby zapewnić optymalną wydajność systemu pneumatycznego. W przypadku wykrycia nieszczelności, należy natychmiast zidentyfikować źródło problemu i wymienić uszkodzone elementy, co minimalizuje ryzyko awarii całego systemu. Dobre praktyki w tej dziedzinie obejmują także stosowanie wysokiej jakości materiałów uszczelniających oraz przestrzeganie instrukcji producenta dotyczących montażu i konserwacji siłowników pneumatycznych.

Pytanie 13

Który element układu elektronicznego przedstawiono na ilustracji?

A. Sterownik.

B. Zasilacz.

C. Transformator.

D. Przekaźnik.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Zasilacz" jest właściwa! Widzisz, na obrazku mamy urządzenie, które ma oznaczenia INPUT i OUTPUT, co jest typowe dla zasilaczy. One są super ważne w elektronice, bo to one dają odpowiednie napięcie i prąd do różnych sprzętów. W praktyce zasilacz zmienia napięcie z gniazdka (czyli zazwyczaj 230V AC) na takie, które potrzebujemy, czyli niższe napięcia stałe, jak na przykład w komputerach czy telewizorach. Często mają też dodatkowe funkcje, jak regulacja napięcia, co jest bardzo przydatne, bo można je dostosować do potrzeb urządzeń. W branży jest sporo różnych typów zasilaczy, jak liniowe czy impulsowe, które spełniają normy bezpieczeństwa i efektywności energetycznej. Warto znać ich działanie, bo to podstawa dla każdego, kto chce działać w elektronice.

Pytanie 14

Na podstawie analizy programu i listy przyporządkowania określ działanie układu sterowania.

A. Lampka H1 załączana jest przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S2 z priorytetem wyłączania.

B. Lampka H1 załączana jest przyciskiem S1 z programowo zrealizowanym samopodtrzymaniem, i wyłączana przyciskiem S2 z priorytetem załączania.

C. Lampka H1 załączana jest przyciskiem S1 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S2 z priorytetem wyłączania.

D. Lampka H1 załączana jest przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, i wyłączana jest przyciskiem S1 z priorytetem załączania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampka H1 jest załączana przyciskiem S2 z programowo zrealizowanym samopodtrzymaniem, co oznacza, że po wciśnięciu przycisku S2 (I2) lampka H1 (Q) zostaje włączona i pozostaje w stanie włączenia, dopóki nie zostanie wciśnięty przycisk S1 (I1), który ma priorytet. W praktyce oznacza to, że użytkownik może włączyć lampkę H1 za pomocą S2, a następnie zrezygnować z jej nadzorowania, ponieważ dzięki samopodtrzymaniu lampka pozostanie włączona nawet po zwolnieniu przycisku S2. Taki układ zapewnia wygodę i elastyczność w obsłudze oświetlenia, co jest powszechnie stosowane w systemach automatyki budynkowej, gdzie jednym przyciskiem można wygodnie sterować domowym oświetleniem. Warto zauważyć, że priorytet załączania przycisku S1 oznacza, że niezależnie od stanu lampki H1, wciśnięcie S1 natychmiastowo wyłączy lampkę, co jest przydatne w sytuacjach awaryjnych. Zrozumienie tego układu sterowania jest kluczowe w projektowaniu i implementacji systemów kontrolnych, zgodnych z normami IEC 61131 dotyczącymi programowalnych sterowników logicznych.

Pytanie 15

Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką, stosowany na schematach pneumatycznych, przedstawiono na rysunku

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to "B". Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką odgrywa kluczową rolę w schematach pneumatycznych, umożliwiając użytkownikom zrozumienie, jak dany zawór działa w praktyce. Zawór ten jest zaprojektowany z myślą o operacjach, w których wymagana jest manualna kontrola nad przepływem medium. Dźwignia z zapadką jest istotnym elementem, który pozwala na mechaniczną blokadę pozycji dźwigni, co jest niezbędne w sytuacjach, gdzie stabilność i precyzja są krytyczne. Zastosowania tego rodzaju zaworów obejmują różnorodne maszyny i systemy pneumatyczne, takie jak prasy, podnośniki, czy systemy automatyki przemysłowej, gdzie konieczna jest kontrola nad ciśnieniem oraz przepływem powietrza. Warto zwrócić uwagę na normy ISO 1219, które definiują symbole pneumatyczne, co potwierdza znaczenie poprawnego oznaczania zaworów w schematach, aby zapewnić ich jednoznaczną interpretację przez inżynierów i techników. Zrozumienie takiego symbolu jest kluczowe dla prawidłowej diagnozy systemu oraz jego późniejszego serwisowania.

Pytanie 16

Jaki program służy do gromadzenia informacji o procesie przemysłowym, ich przedstawiania oraz archiwizacji?

A. Kompilator

B. Linker

C. SCADA

D. CAD/CAM

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
SCADA, czyli System Control and Data Acquisition, to kluczowy program używany w przemyśle do zbierania, monitorowania oraz archiwizacji danych procesowych. Dzięki SCADA operatorzy mogą uzyskiwać w czasie rzeczywistym informacje na temat pracy maszyn oraz efektywności procesów przemysłowych. System ten umożliwia wizualizację danych w formie graficznych interfejsów, co ułatwia identyfikację problemów i szybką reakcję na nie. Przykładem zastosowania SCADA może być zarządzanie systemem wodociągowym, gdzie program monitoruje ciśnienie, przepływ wody oraz stan zbiorników. Standardy takie jak ISA-95 czy ISA-88 definiują ramy, w których SCADA operuje, co zapewnia interoperacyjność z innymi systemami automatyki przemysłowej. Wiele nowoczesnych instalacji przemysłowych korzysta z SCADA, aby zwiększyć efektywność operacyjną, poprawić jakość produkcji oraz zminimalizować przestoje, co przekłada się na oszczędności finansowe i lepszą jakość produktów.

Pytanie 17

Symbol graficzny przekładni z pasem okrągłym, który należy umieścić na schemacie mechanicznym, przedstawiono na

A. rysunku 1.

B. rysunku 3.

C. rysunku 4.

D. rysunku 2.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek 2 bardzo dobrze pokazuje symbol graficzny przekładni z pasem okrągłym, co jest super ważne, gdy myślimy o budowie maszyn i systemów mechanicznych. Taki typ przekładni używa kół pasowych połączonych elastycznym pasem. Dzięki temu napęd przenosi się efektywnie, a do tego wibracje i hałas są mniejsze. W przemyśle takie przekładnie można spotkać w różnych urządzeniach, jak taśmociągi, maszyny do pakowania czy systemy transportowe. Jak się projektuje schematy mechaniczne, to trzeba pamiętać o normach, takich jak ISO 14617. Te normy mówią, jak rysować symbole w dokumentacji technicznej. Jak używasz dobrych symboli, to wszyscy wiadomo, co i jak w systemie działa. To jest kluczowe dla efektywnej pracy zespołów inżynieryjnych i serwisowych.

Pytanie 18

W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.

A. zabezpieczyć je przed uruchomieniem i sprawdzić, czy nie ma napięcia

B. uziemić silnik oraz uziemić sterownik przy użyciu urządzenia do uziemiania

C. sprawdzić, czy nie ma napięcia i zewrzeć złącza silnika

D. zabezpieczyć je przed uruchomieniem oraz zewrzeć obudowę silnika z uziemieniem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi "zabezpieczyć je przed włączeniem i sprawdzić brak napięcia" jest kluczowy dla zapewnienia bezpieczeństwa podczas konserwacji silników elektrycznych. Zgodnie z normami bezpieczeństwa, takimi jak PN-EN 60204-1, przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy zawsze odłączyć zasilanie. Zabezpieczenie obwodów przed włączeniem jest podstawowym krokiem, który minimalizuje ryzyko przypadkowego uruchomienia maszyny. Proces sprawdzania braku napięcia, na przykład za pomocą wskaźnika napięcia, jest niezbędny, aby upewnić się, że obwód jest całkowicie bezpieczny do pracy. Tego rodzaju procedury są standardowymi praktykami w przemyśle, które zapewniają nie tylko bezpieczeństwo technika, ale także zapobiegają uszkodzeniu sprzętu. Oprócz tego, stosowanie odpowiednich osłon i oznakowań ostrzegawczych jest również ważne, aby informować innych pracowników o prowadzonych pracach konserwacyjnych, co dodatkowo zwiększa poziom bezpieczeństwa w miejscu pracy.

Pytanie 19

Trójfazowy silnik indukcyjny klatkowy zasilany nominalnym napięciem uruchamia się i działa prawidłowo, lecz po obciążeniu zbyt mocno się nagrzewa. W jaki sposób można ustalić przyczynę?

A. Zmierzyć prąd pobierany przez silnik oraz napięcie na zaciskach w czasie pracy

B. Zmierzyć wartość napięcia w linii zasilającej

C. Sprawdzić współosiowość wałów silnika oraz maszyny napędzanej

D. Sprawdzić swobodę obracania się wirnika w stojanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar prądu pobieranego przez silnik oraz napięcia na zaciskach podczas jego pracy jest kluczowym krokiem w diagnozowaniu problemów związanych z nadmiernym nagrzewaniem się silnika indukcyjnego trójfazowego klatkowego. Wysokie wartości prądu mogą wskazywać na przeciążenie silnika, co jest jednym z głównych czynników prowadzących do przegrzewania. Przykładowo, jeśli silnik działa w warunkach, które wymagają od niego większej mocy niż nominalna, to może to prowadzić do wzrostu temperatury oraz uszkodzenia uzwojenia. Z kolei pomiar napięcia na zaciskach pozwala ocenić, czy silnik otrzymuje odpowiednią ilość energii. Niewłaściwe napięcie może być wynikiem problemów w instalacji elektrycznej, co również wpływa na wydajność silnika. W praktyce, zgodnie z normami, warto regularnie przeprowadzać takie pomiary jako część rutynowej konserwacji, aby zminimalizować ryzyko awarii oraz przedłużyć żywotność urządzenia. Monitorowanie tych parametrów jest zgodne z dobrymi praktykami w utrzymaniu ruchu i pozwala na wczesne wykrywanie problemów, co jest kluczowe w środowisku przemysłowym.

Pytanie 20

Jaki blok powinien być użyty w systemie sterującym do zliczania impulsów, które występują w odstępach krótszych niż czas jednego cyklu programu sterownika?

A. Czasowy TOF (o opóźnionym wyłączaniu)

B. Dzielnik częstotliwości

C. Szybki licznika (HSC)

D. Czasowy TON (o opóźnionym załączaniu)

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szybki licznik (HSC) jest idealnym rozwiązaniem w sytuacjach, gdy konieczne jest zliczanie impulsów, które występują w odstępach krótszych niż cykl programowy sterownika. Blok HSC wykorzystuje sprzętowy licznik zegara, co pozwala na rejestrację impulsów z dużą częstotliwością bez straty danych. W praktyce, zastosowanie HSC można zauważyć w systemach automatyki, gdzie monitorowane są sygnały z czujników, takich jak enkodery czy czujniki przepływu. Dzięki temu, HSC umożliwia szybkie reagowanie na zmiany w procesie, co jest niezbędne w aplikacjach wymagających precyzyjnego zarządzania czasem. Warto również zaznaczyć, że wykorzystanie HSC jest zgodne z najlepszymi praktykami w inżynierii, które zalecają stosowanie rozwiązań sprzętowych do zadań czasowo krytycznych dla maksymalizacji wydajności i niezawodności systemu. Użycie HSC pozwala także na optymalizację obciążenia CPU sterownika, co jest kluczowe w bardziej złożonych aplikacjach, gdzie liczne operacje wymagają precyzyjnego zarządzania cyklem programowym.

Pytanie 21

Co oznacza przedstawiony symbol umieszczony na schemacie elektrycznym układu sterowania silnikiem indukcyjnym?

A. Wyłącznik podnapięciowy.

B. Wyłącznik termiczny.

C. Wyłącznik różnicowoprądowy.

D. Wyłącznik przeciążeniowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik termiczny, który znajdziesz w schematach elektrycznych jako specjalny symbol, to naprawdę ważna część w systemach sterujących silnikami indukcyjnymi. Jego głównym zadaniem jest ochrona silników przed przegrzaniem, co jest mega istotne, zwłaszcza gdy silniki mogą być narażone na przeciążenia. Kiedy temperatura staje się za wysoka i zagraża silnikowi, wyłącznik termiczny automatycznie przerywa zasilanie. Dzięki temu można uniknąć poważnych uszkodzeń. Przykładem użycia jest instalacja w układzie sterowania silnikami w różnych maszynach przemysłowych, gdzie praca bez takiego zabezpieczenia mogłaby doprowadzić do kosztownych awarii. Różne normy, jak IEC 60947-4-1, podkreślają, jak ważne jest stosowanie takich zabezpieczeń w elektronikę, żeby zwiększyć niezawodność i bezpieczeństwo maszyn. Warto też pamiętać, że jeśli wyłącznik wykryje coś nie tak z temperaturą, to sygnalizuje, że potrzebna jest interwencja serwisu. To ważne dla utrzymania płynności produkcji.

Pytanie 22

Wskaż właściwy sposób odniesienia do zmiennej 64-bitowej w pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 14?

A. ML14

B. MD14

C. MB14

D. MW14

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
ML14 jest poprawną odpowiedzią, ponieważ w kontekście adresacji zmiennych w sterownikach PLC, termin ten oznacza 'Marker Long'. Działa to na zasadzie przypisania odpowiedniego typu danych do konkretnego adresu w pamięci. Zmienne 64-bitowe, takie jak w tym przypadku, są klasyfikowane jako długie słowa, dlatego poprawne jest użycie oznaczenia ML. Liczba 14 oznacza, że zmienna zaczyna się od 14-tego bajtu w pamięci markerów i zajmuje osiem kolejnych bajtów, co jest zgodne z zasadami adresacji w systemach PLC. Ważne jest, aby mieć na uwadze, że różne typy danych są adresowane różnymi prefiksami; na przykład, MD oznacza zmienną 32-bitową, MW to zmienna 16-bitowa, a MB to zmienna 8-bitowa. Znajomość tych oznaczeń jest kluczowa w programowaniu PLC, ponieważ niewłaściwe adresowanie może prowadzić do błędów w działaniu programu. W praktyce, podczas tworzenia programów w PLC, zawsze należy upewnić się, że adresy zmiennych odpowiadają ich typowi, aby zapewnić poprawne działanie oraz optymalną wydajność urządzenia. Dobrą praktyką jest również dokumentowanie, jakie typy zmiennych i adresy są używane w projekcie, co ułatwia późniejsze zarządzanie i debugging.

Pytanie 23

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1 ⊕ I2?

A. B.

B. A.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Funkcja XOR (I1 ⊕ I2) jest kluczowym elementem w projektowaniu układów cyfrowych, zwłaszcza w kontekście operacji logicznych i obliczeń. Przebieg czasowy opisany w odpowiedzi C dokładnie odwzorowuje naturę działania funkcji XOR: wartość wyjściowa Q1 jest równa 1, gdy wejścia I1 i I2 są różne (tj. jedno jest 0, a drugie 1), co odzwierciedla definicję funkcji XOR. To podejście jest szeroko stosowane w różnych aplikacjach, takich jak w systemach kodowania i dekodowania, gdzie XOR jest używany do generowania sygnałów parzystości oraz w algorytmach kryptograficznych. Zrozumienie działania funkcji XOR jest także kluczowe w kontekście projektowania bardziej złożonych układów logicznych, gdzie mogą być one stosowane jako elementy budulcowe w licznikach czy rejestrach. Standardy, takie jak IEEE 91-1984 dotyczący projektowania logicznego, podkreślają znaczenie prawidłowego zrozumienia operacji logicznych, co czyni tę wiedzę niezbędną dla każdego inżyniera elektrotechnika.

Pytanie 24

Którego bloku funkcjonalnego należy użyć w programie, jeżeli zachodzi konieczność zapamiętania czasu, w którym wystąpiło przerwanie sygnału na wejściu uaktywniającym timer?

A. TOF

B. TP

C. TONR

D. TON

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Blok funkcjonalny TONR, czyli Timer On Delay Retentive, odpowiada za pamiętanie czasu, w którym sygnał na wejściu został przerwany. Dzięki tej funkcji retencyjnej, czas zostaje zachowany nawet, gdy sygnał już nie działa – to jest mega ważne, gdy trzeba zarejestrować moment wystąpienia zdarzenia i potem dalej to monitorować. Na przykład w automatyce przemysłowej, gdzie czasy cykli produkcyjnych są kluczowe, TONR pozwala na zapisanie momentu, kiedy cykl się zaczyna, a potem analizowanie tych danych po zakończeniu. Zgodnie z normą IEC 61131-3, korzystanie z takich bloków jak TONR przy programowaniu PLC jest naprawdę istotne, bo ułatwia tworzenie programów, które są niezawodne i łatwe do diagnozowania. Dodatkowo, użycie tych bloków poprawia czytelność kodu i sprawia, że łatwiej wprowadzać w nim zmiany czy rozbudowywać aplikację.

Pytanie 25

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego określ wartość grubości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej stali.

Rodzaj obróbki	Dokładność obróbki	Chropowatość powierzchni (R_a) μm	Zakres posuwów mm/obr	Zakres głębokości mm
Obróbka dokładna	IT6-IT9	0,32÷1,25	0,05÷0,3	0,5÷2
Obróbka średniodokładna	IT9-IT11	2,5÷5	0,2÷0,5	2÷4
Obróbka zgrubna	IT12-IT14	10÷40	≥0,4	≥4

A. 0,8 mm

B. 0,5 mm

C. 5,0 mm

D. 2,0 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "5,0 mm" jest poprawna, ponieważ odpowiada minimalnej wartości głębokości skrawania dla obróbki zgrubnej stali, która według danych katalogowych narzędzia skrawającego powinna wynosić co najmniej 4 mm. W obróbce zgrubnej kluczowe jest zastosowanie odpowiedniej głębokości skrawania, aby efektywnie usunąć większe ilości materiału w krótszym czasie, co jest szczególnie istotne w przypadku stali, gdzie twardość materiału wymaga zastosowania bardziej agresywnych parametrów obróbczych. Dodatkowo, wybór głębokości skrawania na poziomie 5,0 mm pozwala na zminimalizowanie liczby przejść, co przekłada się na oszczędności czasu i kosztów produkcji. Zgodnie z normami branżowymi, takie zgrubne obróbki powinny być wykonywane z uwzględnieniem odpowiednich parametrów skrawania, aby uniknąć uszkodzeń narzędzia oraz zapewnić jakość powierzchni obrabianej. W praktyce, stosując głębokość skrawania równą 5,0 mm, operatorzy maszyn CNC mogą osiągnąć optymalne wyniki produkcyjne, co jest kluczowe w przemyśle obróbczo-mechanicznym.

Pytanie 26

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

A. 4.

B. 2.

C. 1.

D. 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 3., ponieważ ten fragment programu skutecznie obsługuje wymagania dotyczące załączania stycznika K1 w odpowiednich krokach procesu produkcyjnego. W programie PLC, aby prawidłowo zrealizować proces sterowania, kluczowe jest wykorzystanie logiki równoległej, co zostało zastosowane w tym przypadku. Poprzez połączenie równoległe kontaktów odpowiadających krokom 2, 3 i 5, stycznik K1 jest aktywowany w każdej chwili, gdy przynajmniej jeden z tych kroków jest aktywny. Takie podejście jest zgodne z najlepszymi praktykami w programowaniu PLC, gdzie elastyczność i możliwość szybkiego reagowania na zmiany w procesie są kluczowe. Ważne jest, aby programy PLC były nie tylko funkcjonalne, ale również przejrzyste, co ułatwia ich późniejsze modyfikacje czy diagnostykę. W praktyce, wiele systemów automatyki przemysłowej wymaga takiego rodzaju załączania urządzeń, zapewniając jednocześnie bezpieczeństwo i niezawodność procesów produkcyjnych.

Pytanie 27

Jakiego typu czujnik powinno się użyć do pomiaru masy?

A. Pojemnościowy

B. Optyczny

C. Triangulacyjny

D. Tensometryczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik tensometryczny to naprawdę ważne narzędzie, które używamy do pomiaru masy. Działa to tak, że jak na niego działają różne siły, na przykład ciężar przedmiotu, jego elementy się odkształcają. Te zmiany kształtu są potem przekładane na sygnał elektryczny, który nam pokazuje, ile waży ten przedmiot. Można je spotkać w różnych miejscach, na przykład w wagach przemysłowych, gdzie dokładność pomiarów jest super istotna, żeby kontrolować jakość produktów. W automatyce też są ważne, bo monitorują masę w trakcie produkcji. Warto pamiętać, że czujniki te należy regularnie kalibrować, żeby były pewne i dokładne. Dzięki połączeniu z systemami wag elektronicznych mamy też możliwość śledzenia procesów na bieżąco, co jest mega przydatne w szybkim środowisku produkcyjnym.

Pytanie 28

Który z algorytmów zawiera sekwencję współbieżną zapisaną zgodnie z zasadami języka SFC?

A. Algorytm 4

B. Algorytm 2

C. Algorytm 3

D. Algorytm 1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Algorytm oznaczony numerem 2 jest prawidłowy, ponieważ przedstawia sekwencję współbieżną zgodnie z zasadami języka SFC (Sequential Function Chart). W diagramie widzimy etapy K4 i K6, które są uruchamiane równolegle po zrealizowaniu etapu K3. Taki układ wskazuje na zastosowanie współbieżności, co jest kluczowe w wielu aplikacjach automatyki przemysłowej, gdzie równoczesne wykonywanie operacji zwiększa efektywność systemu. W kontekście przemysłowym, diagramy SFC są często wykorzystywane do modelowania procesów, które wymagają interakcji pomiędzy różnymi częściami systemu, jak na przykład w procesach produkcyjnych, gdzie różne maszyny muszą współpracować w czasie rzeczywistym. Współbieżność w SFC pozwala na lepsze odwzorowanie złożonych scenariuszy, co jest zgodne z najlepszymi praktykami w projektowaniu systemów automatyzacji. Zrozumienie i umiejętność interpretacji tego typu diagramów są niezbędne dla inżynierów i techników zajmujących się automatyzacją, ponieważ pozwala na efektywniejsze projektowanie oraz diagnostykę systemów sterowania.

Pytanie 29

Które zdanie właściwie opisuje stan wyjścia Y000?

A. Stan wyjścia Y000 zależy od wartości negacji iloczynu wejść X000, X001 i X002.

B. Stan wyjścia Y000 zależy od wartości iloczynu wejść X000, X001 i X002.

C. Stan wyjścia Y000 jest równy 1 niezależnie od stanów wejść X000, X001 i X002.

D. Stan wyjścia Y000 jest równy 0 niezależnie od stanów wejść X000, X001 i X002.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stan wyjścia Y000 jest równy 0 niezależnie od stanów wejść X000, X001 i X002, co oznacza, że nie następuje zmiana jego wartości bez względu na to, jakie sygnały są dostarczane na wejścia. W praktyce, takie podejście jest często stosowane w projektowaniu układów cyfrowych, gdzie wymagane jest utrzymanie określonego stanu wyjścia dla stabilności systemu. Na przykład, w układach logicznych, które mają za zadanie pracować w trybie awaryjnym, może być istotne, aby pewne wyjście pozostawało w stanie niskim, co może być realizowane poprzez odpowiednie zaprojektowanie logiki wejściowej. Dobre praktyki w projektowaniu układów cyfrowych zalecają stosowanie takich stanów jako formę zabezpieczenia przed niekontrolowanymi zmianami, co może prowadzić do awarii lub niepoprawnego działania systemu. Zrozumienie tej zasady jest kluczowe dla inżynierów projektujących złożone systemy cyfrowe, gdzie kontrola stanów wyjściowych jest niezbędna do zapewnienia ich poprawności operacyjnej.

Pytanie 30

Jaką linią powinno się przedstawiać niewidoczne kontury oraz krawędzie obiektów?

A. Cienką ciągłą

B. Grubą ciągłą

C. Grubą przerywaną

D. Cienką przerywaną

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cienka przerywana linia to naprawdę ważny element w rysunku technicznym. Zwłaszcza jak chodzi o pokazywanie krawędzi, których nie widać, czy zarysów różnych przedmiotów. W inżynierii i architekturze to jest wręcz standard, bo te linie są subtelne i nie psują odbioru najważniejszych detali rysunku. Dzięki cienkiej przerywanej linii łatwiej zauważyć elementy, które są zasłonięte przez inne części modelu. To jest kluczowe, zwłaszcza w projektach budowlanych, gdzie takie linie mogą wskazywać ukryte okna czy drzwi. Poza tym, trzymanie się tych norm ułatwia komunikację między projektantami a wykonawcami, minimalizując ryzyko nieporozumień. Takie podejście, zgodne z normami ISO 128 i ANSI Y14.2, gwarantuje, że nasze dokumentacje są na odpowiednim poziomie i dobrze zrozumiane przez wszystkich.

Pytanie 31

Jakim symbolem literowym jest oznaczane na schemacie układu hydraulicznego przyłącze przewodu ciśnieniowego?

A. Symbolem T

B. Symbolem B

C. Symbolem P

D. Symbolem A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Symbolem P" jest poprawna, ponieważ w schematach układów hydraulicznych standardowe oznaczenia literowe mają kluczowe znaczenie dla prawidłowego montażu i serwisowania. Symbol P oznacza przyłącze przewodu tłocznego, co jest istotne, ponieważ to właśnie przez ten przewód płyn hydrauliczny jest dostarczany do systemu pod wysokim ciśnieniem. Oznaczenie to wywodzi się od angielskiego słowa "Pressure", co podkreśla jego związek z ciśnieniem. W praktyce, zrozumienie i poprawne odczytywanie tych symboli jest niezbędne, aby uniknąć błędów, które mogą prowadzić do awarii systemu hydraulicznego. Na przykład, nieprawidłowe podłączenie przewodów tłocznych może skutkować wyciekiem płynów, co z kolei wpłynie na efektywność układu oraz może prowadzić do kosztownych napraw. Dlatego znajomość standardów i dobrych praktyk dotyczących oznaczeń hydraulicznych jest kluczowa dla inżynierów i techników w tej dziedzinie, a symbol P stanowi fundament w rozumieniu schematów hydraulicznych.

Pytanie 32

Jakie rodzaje środków ochrony osobistej powinny być używane podczas pracy z tokarką CNC?

A. Kask ochronny

B. Ubranie robocze przylegające do ciała

C. Rękawice elektroizolacyjne

D. Kamizelka odblaskowa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przylegające do ciała ubranie robocze to kluczowy element ochrony osobistej podczas obsługi tokarki CNC. Tego rodzaju odzież minimalizuje ryzyko wciągnięcia luźnych materiałów w ruchome elementy maszyny, co może prowadzić do poważnych obrażeń. W branży obróbczej, zgodnie z normami BHP, zaleca się stosowanie odzieży roboczej o właściwych właściwościach, która nie tylko zapewnia bezpieczeństwo, ale również komfort. Przykładowo, specjalistyczne ubrania wykonane z materiałów odpornych na działanie olejów i smarów, a także z odpowiednich tkanin, mogą zwiększyć ochronę. Dodatkowo, zastosowanie takiej odzieży wspiera zachowanie ergonomii pracy, co ma kluczowe znaczenie w kontekście długotrwałej obsługi maszyn. Obowiązujące wytyczne dotyczące BHP podkreślają znaczenie świadomości zagrożeń oraz stosowania odpowiednich środków ochrony indywidualnej, co jest fundamentem odpowiedzialnego zachowania w miejscu pracy.

Pytanie 33

W jakim trybie powinny być przedstawiane na schematach układów sterowania zestyki elementów stycznych?

A. Niewzbudzonym

B. Przewodzenia

C. Nieprzewodzenia

D. Wzbudzonym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Niewzbudzonym" jest prawidłowa, ponieważ na schematach układów sterowania stany zestyki elementów stykowych powinny być przedstawiane w stanie niewzbudzonym. Taki stan oznacza, że elementy układu nie są aktywowane przez żadne sygnały zewnętrzne, co jest kluczowe dla analizy i projektowania układów automatyki. Dzięki przedstawieniu zestyki w stanie niewzbudzonym, inżynierowie mogą łatwiej ocenić, jak układ będzie działał w warunkach początkowych przed jego uruchomieniem. Ta praktyka jest zgodna z normami branżowymi, które promują jasność i jednoznaczność w dokumentacji technicznej. W przypadku projektowania systemów automatyki przemysłowej, przedstawianie stanu niewzbudzonego umożliwia lepsze zrozumienie działania systemu i pozwala na skuteczniejsze identyfikowanie potencjalnych problemów na etapie projektowania. W praktyce, stosowanie takiej konwencji przyczynia się do zwiększenia efektywności pracy zespołów inżynieryjnych oraz minimalizuje ryzyko błędów w realizacji projektów.

Pytanie 34

Aby szybko zmienić rozmiary projektowanego elementu w programie CAD, należy zastosować metodę modelowania

A. parametrycznego

B. powierzchniowego

C. bezpośredniego

D. bryłowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Technika modelowania parametrycznego jest kluczowym podejściem w inżynierii wspomaganej komputerowo (CAD), które umożliwia efektywne i szybkie dostosowywanie wymiarów projektowanych elementów. W praktyce, modelowanie parametryczne polega na definiowaniu geometrii elementów za pomocą zmiennych i parametrów, co pozwala na automatyczną aktualizację całego modelu w odpowiedzi na zmianę wartości tych parametrów. Na przykład, jeżeli projektujesz element, taki jak obudowa dla urządzenia elektronicznego, możesz ustalić wymiary jej wysokości, szerokości i głębokości jako parametry. W momencie, gdy zajdzie potrzeba zmiany jednego z tych wymiarów, np. zwiększenia wysokości, wystarczy zmienić wartość parametru, a program automatycznie przeliczy i zaktualizuje wszystkie powiązane wymiary oraz ich interakcje. Dzięki temu proces projektowy staje się bardziej elastyczny i mniej czasochłonny, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej, gdzie adaptacja do zmieniających się wymagań klientów jest kluczowa. Ponadto, modelowanie parametryczne ułatwia współpracę zespołową, pozwala na łatwe wprowadzanie poprawek oraz sprzyja lepszemu zarządzaniu dokumentacją projektową.

Pytanie 35

Który schemat jest zgodny z zasadami tworzenia algorytmów sterowania sekwencyjnego?

A. A.

B. C.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat C jest poprawny, ponieważ ilustruje kluczowe zasady tworzenia algorytmów sterowania sekwencyjnego. W takim algorytmie każdy krok jest ściśle powiązany z jego poprzednikiem, co zapewnia logiczny i uporządkowany przebieg działań. W praktyce oznacza to, że każdy etap realizacji zadania zależy od wyników osiągniętych w poprzednich krokach, co jest fundamentalne dla zapewnienia poprawności i przewidywalności działania systemu. Dobrze skonstruowany algorytm sekwencyjny znajdzie zastosowanie w wielu dziedzinach, takich jak automatyka przemysłowa, programowanie aplikacji oraz systemy zarządzania procesami. W kontekście standardów branżowych, algorytmy te często opierają się na metodologii budowania diagramów przepływu, co ułatwia wizualizację logiki działania oraz identyfikację potencjalnych obszarów do optymalizacji.

Pytanie 36

W systemie regulacji dwupołożeniowej

A. nie uzyskuje się zerowej średniej wartości błędu

B. zadowalające wyniki regulacji można osiągnąć jedynie dla obiektów o niewielkiej inercji

C. wartość regulowana w stanie ustalonym oscyluje wokół wartości zadanej

D. można osiągnąć zerowy błąd pomiarowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W regulacji dwupołożeniowej wartość regulowana oscyluje wokół wartości zadanej w stanie ustalonym, co jest fundamentalnym zjawiskiem w tego typu systemach. Przykładem zastosowania takiej regulacji jest termostat w systemach grzewczych, gdzie urządzenie włącza się i wyłącza, aby utrzymać określoną temperaturę. Oscylacje te wynikają z faktu, że system włącza się, gdy temperatura spada poniżej ustawionej wartości, a następnie wyłącza, gdy osiągnie wartość zadaną. Ta cecha regulacji dwupołożeniowej jest szczególnie istotna w kontekście systemów, gdzie precyzyjne dostosowanie wartości regulowanej jest kluczowe, jednak należy pamiętać, że zbyt intensywna oscylacja może prowadzić do niepożądanych efektów, takich jak nadmierne zużycie energii. W praktyce, aby zminimalizować te oscylacje, inżynierowie mogą implementować dodatkowe algorytmy regulacji, takie jak PID, które mogą poprawić stabilność systemu, jednak w przypadku prostych aplikacji regulacja dwupołożeniowa może być wystarczająca.

Pytanie 37

W systemie regulacji dwustanowej zauważono zbyt częste wahania wokół wartości docelowej. W celu redukcji częstotliwości tych wahań, konieczne jest w regulatorze cyfrowym

A. zmniejszyć wartość sygnału zadawania

B. zmniejszyć zakres histerezy

C. zwiększyć wartość sygnału regulacyjnego

D. zwiększyć zakres histerezy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zwiększenie szerokości histerezy w regulatorze dwustanowym to naprawdę ważna rzecz, która pomaga ograniczyć częstotliwość oscylacji wokół wartości zadanej. Histereza to jakby strefa, w której regulator nie reaguje na drobne zmiany. To jest dość istotne, zwłaszcza w systemach, gdzie mogą występować małe fluktuacje. Na przykład, w regulacji temperatury pieców przemysłowych to oznacza, że nie będziemy mieć niepotrzebnych reakcji na niewielkie wahania temperatury. Dzięki temu piec nie włącza się i wyłącza ciągle, co jest super dla stabilizacji systemu i poprawy efektywności energetycznej. Z tego, co wiem, według dobrych praktyk inżynieryjnych, większa histereza daje większy komfort i stabilność w działaniu, co idealnie wpisuje się w zasady projektowania regulatorów oraz standardy automatyki przemysłowej.

Pytanie 38

Zakład produkcyjny zlecił unowocześnienie automatu wiertarskiego, który jest napędzany silnikiem indukcyjnym z czterostopniową przekładnią pasową, służącą do regulacji prędkości obrotowej wrzeciona wiertarki. Unowocześnienie ma na celu zamianę przekładni mechanicznej na urządzenie elektroniczne. Który z poniższych elementów powinien być użyty do realizacji tego przedsięwzięcia?

A. Przetwornik analogowo-cyfrowy

B. Przetwornicę napięcia

C. Przemiennik częstotliwości

D. Prostownik jednopołówkowy niesterowany

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przemiennik częstotliwości to naprawdę ważne urządzenie, które pozwala na regulację prędkości silnika indukcyjnego w sposób elektroniczny. Dzięki niemu możemy dokładniej dopasować prędkość obrotową wrzeciona wiertarki, co jest kluczowe w produkcji, gdzie różne prędkości wiertzenia są na porządku dziennym. Widzisz, w przemyśle korzysta się z takich rozwiązań, bo to pozwala zaoszczędzić energię i zwiększyć efektywność maszyn. W przeciwieństwie do tradycyjnych przekładni mechanicznych, które mają kilka stałych prędkości, przemienniki umożliwiają płynne przechodzenie między różnymi zakresami prędkości. To jest super przydatne w sytuacjach, gdzie elastyczność jest niezbędna. Nowoczesne przemienniki mają też fajne funkcje, na przykład chronią silnik przed przeciążeniem, co sprawia, że cały system jest bardziej niezawodny. Warto także wspomnieć, że używanie tych urządzeń jest zgodne z normą IEC 60034 dotyczącą maszyn elektrycznych, co gwarantuje ich jakość i bezpieczeństwo.

Pytanie 39

Prawidłowo strukturę kinematyczną PPO (TTR) urządzenia manipulacyjnego przedstawiono na

A. rysunku 1.

B. rysunku 2.

C. rysunku 4.

D. rysunku 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź wskazuje na rysunek 1, który dokładnie ilustruje kinematyczną strukturę PPO (TTR) urządzenia manipulacyjnego. W tym przypadku rysunek przedstawia dwa przeguby obrotowe, które są reprezentowane przez okręgi, oraz jeden przegub liniowy, oznaczony kwadratem. Taka konfiguracja jest typowa dla urządzeń manipulacyjnych, w których przeguby obrotowe zapewniają ruch w wielu kierunkach, a przegub liniowy umożliwia ruch wzdłuż prostej linii. Zrozumienie tej struktury jest kluczowe dla inżynierów zajmujących się projektowaniem robotów oraz automatyzacji procesów. W praktyce, projektowanie urządzeń manipulacyjnych zgodnie z tym modelem pozwala na zwiększenie efektywności operacyjnej, co jest zgodne z najlepszymi praktykami w branży robotyki, gdzie każda z tych konfiguracji jest dostosowywana w oparciu o konkretne wymagania aplikacji. Dodatkowo, znajomość struktur kinematycznych pozwala na lepsze modelowanie ruchów, co jest istotne w programowaniu robotów oraz w symulacjach ruchu.

Pytanie 40

Który typ czujników 1B1 i 1B2 należy zastosować w układzie sterowania przedstawionym na rysunkach?

A. Pojemnościowe.

B. Magnetyczne.

C. Indukcyjne.

D. Ultradźwiękowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujniki magnetyczne są idealnym rozwiązaniem w układach sterowania, gdzie wykrywanie obecności elementów metalowych jest kluczowe. W przedstawionym układzie, czujniki 1B1 i 1B2 wykorzystywane są do detekcji pozycji ferromagnetycznych obiektów, co jest istotne dla zachowania precyzji i bezpieczeństwa w operacjach automatyzacji. Czujniki te są często stosowane w systemach z automatyką przemysłową, w których wykrywanie obecności przedmiotów, takich jak maszyny, narzędzia czy elementy transportowe, odgrywa kluczową rolę. Zastosowanie czujników magnetycznych pozwala na bezkontaktowe wykrywanie, co minimalizuje zużycie mechaniczne oraz zwiększa trwałość całego systemu. W praktyce, takie czujniki znajdują zastosowanie w ruchomych częściach maszyn, gdzie ich instalacja wpływa na efektywność sterowania oraz zwiększa bezpieczeństwo operacyjne. Zgodność z normami przemysłowymi, takimi jak ISO 13849, podkreśla rolę odpowiedniego doboru czujników, co przekłada się na niezawodność funkcji bezpieczeństwa układów sterujących.

Rozpocznij nowy egzamin

Powrót do strony głównej
