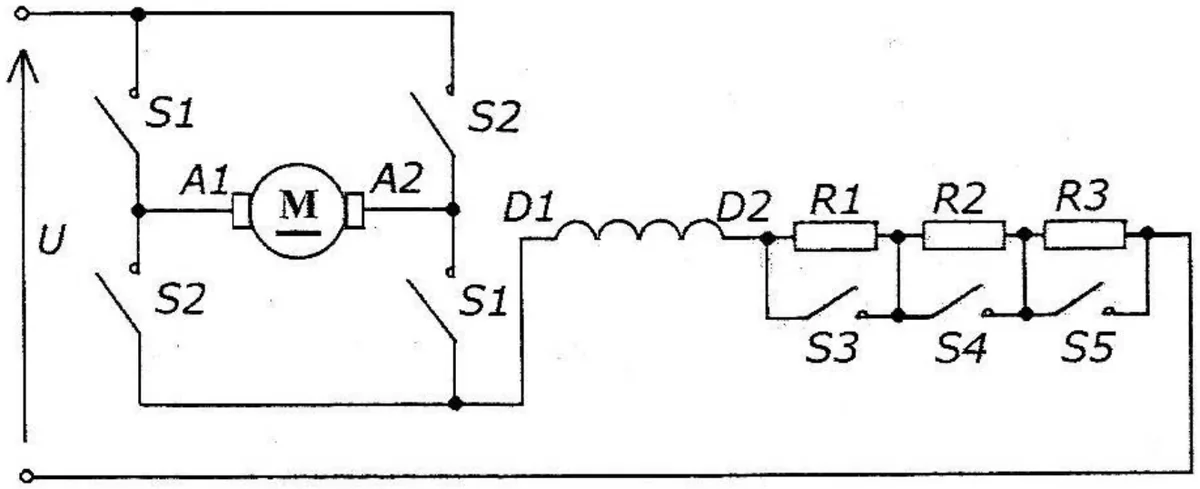

Wyniki egzaminu

Niepoprawna odpowiedź. Wszystkie pozostałe odpowiedzi sugerują zastosowanie bocznika rezystancyjnego w kontekście pomiarów, jednak żaden z tych scenariuszy nie odzwierciedla jego rzeczywistej roli. Rozszerzenie zakresu pomiarowego woltomierza nie jest realizowane za pomocą bocznika, ponieważ bocznik działa w kontekście pomiaru prądu, a nie napięcia. Woltomierze mogą być używane do pomiaru napięcia w obwodach, ale w tym przypadku stosuje się inne techniki, takie jak dzielniki napięcia, które są zaprojektowane do pracy z wysokimi wartościami napięcia, a nie prądu. Twierdzenie, że bocznik pozwala zmierzyć upływ prądu przez izolację, jest mylne, ponieważ upływ prądu można oceniać za pomocą testów izolacyjnych, które angażują inne metody pomiarowe, jak megametry. Natomiast sugestia, że bocznik umożliwia zdalny pomiar energii elektrycznej, jest również nieprecyzyjna. Zdalne pomiary energii wymagają zastosowania bardziej złożonych układów pomiarowych, które mogą obejmować rozdzielnicze liczniki energii oraz komunikację bezprzewodową, co wykracza poza funkcjonalność bocznika. W efekcie, mylenie funkcji bocznika z innymi technikami pomiarowymi pokazuje brak zrozumienia podstawowych zasad działania tych urządzeń oraz ich zastosowań w praktyce inżynieryjnej.

Niepoprawna odpowiedź. Nieprawidłowe odpowiedzi wskazują na nieporozumienia dotyczące podstawowych zasad pracy transformatorów. Stan rozruchu, na przykład, oznacza moment, w którym transformator zaczyna działać po podłączeniu do źródła zasilania. W tym czasie uzwojenia są poddawane różnym napięciom i prądom, co może prowadzić do przeciążeń, jeśli nie zostanie zrealizowane w sposób kontrolowany. Stan jałowy odnosi się do sytuacji, gdy transformator jest zasilany, ale nie dostarcza energii do obciążenia, co jest użyteczne do oceny strat mocy w stanie bez obciążenia. Z kolei obciążenie znamionowe oznacza, że transformator pracuje z maksymalnym dopuszczalnym obciążeniem, co również jest istotne w analizie jego wydajności. Te stany nie oddają jednak rzeczywistego kontekstu pomiarowego, w którym transformator jest poddawany testom zwarciowym. Kierując się tymi błędnymi koncepcjami, można łatwo przeoczyć kluczowe aspekty związane z pomiarami, co w praktyce prowadzi do nieprecyzyjnych analiz i błędnych wniosków dotyczących efektywności transformatora. Zrozumienie tych stanów i ich różnic jest niezbędne dla właściwego wykonywania testów i zapewnienia bezpieczeństwa w pracy urządzeń elektroenergetycznych.

Niepoprawna odpowiedź. Odpowiedzi wskazujące na pomiar mocy elektrycznej prądu stałego, energii elektrycznej obwodów wielkoprądowych oraz natężenia prądu elektrycznego stałego i przemiennego są nieprawidłowe z kilku powodów. Po pierwsze, pomiar mocy elektrycznej wymaga zastosowania innego przyrządu, jakim jest watomierz, który mierzy zarówno napięcie, jak i natężenie prądu, aby obliczyć moc w watów. To podejście nie jest zastosowane w kontekście danego pytania, gdzie skupiamy się tylko na natężeniu prądu. Przyrządy do pomiaru energii elektrycznej w obwodach wielkoprądowych, takie jak liczniki energii, są również innego typu urządzeniami, które zajmują się całkowitą energią zużytą, a nie bezpośrednim pomiarem natężenia prądu. Ponadto, natężenie prądu elektrycznego stałego i przemiennego wymaga różnych technik pomiarowych i przyrządów, ponieważ prąd przemienny (AC) zmienia kierunek, co komplikuje jego pomiar. W praktyce, mylenie tych parametrów może prowadzić do błędnych obliczeń i potencjalnych uszkodzeń urządzeń. Dlatego ważne jest, aby przed dokonaniem pomiarów zrozumieć różnice między tymi parametrami oraz zastosowane metody pomiarowe w zgodzie z normami i dobrymi praktykami w dziedzinie elektrotechniki.

Niepoprawna odpowiedź. Ocena poprawności odpowiedzi wymaga zrozumienia podstawowych zasad dotyczących uziemienia i zachowań elektrycznych w instalacjach. W przypadku odpowiedzi wskazujących na zmniejszenie rezystancji uziemienia ochronnego lub uziomu, warto zauważyć, że obie te koncepcje są błędne w kontekście podanej sytuacji. Obluzowanie zacisku Z prowadzi do trudności w przewodzeniu prądu do ziemi, co nie może skutkować zmniejszeniem rezystancji. Wręcz przeciwnie, gorszy kontakt elektryczny zawsze będzie prowadził do wzrostu rezystancji, co zagraża bezpieczeństwu. Warto również zwrócić uwagę, że uziemienie ochronne i uziom to różne aspekty instalacji. Uziemienie ochronne dotyczy systemów zabezpieczających przed porażeniem, natomiast uziom odnosi się do metalowych elementów zakopanych w ziemi. Ponadto, odpowiedzi dotyczące wzrostu rezystancji przewodu uziemiającego również nie są poprawne. Wzrost rezystancji przewodu uziemiającego nie ma bezpośredniego związku z obluzowaniem zacisku, ale raczej z jego uszkodzeniem, korozją czy niewłaściwym doborem materiałów. Kluczowe jest zrozumienie, że niewłaściwe uziemienie może prowadzić do poważnych problemów w instalacjach elektrycznych, dlatego regularne kontrole i konserwacja są niezbędne dla utrzymania ich w dobrym stanie.

Niepoprawna odpowiedź. Zrozumienie, dlaczego inne wartości prądu spowodowałyby zadziałanie wyłącznika, może pomóc uniknąć typowych pułapek myślowych. Odpowiedzi 0,03 A, 20 A i 40 A są błędne, ponieważ wszystkie te wartości przekraczają czułość wyłącznika różnicowoprądowego, który powinien zadziałać w przypadku wykrycia prądu różnicowego. Wartość 0,03 A, czyli 30 mA, jest równa czułości wyłącznika, co oznacza, że przy tej wartości wyłącznik także powinien zadziałać, ponieważ zaczyna działać w momencie, gdy prąd różnicowy osiąga lub przekracza 30 mA. Odpowiedzi 20 A i 40 A również są niewłaściwe, ponieważ są znacznie wyższe niż czułość wyłącznika, co oznacza, że przy takich wartościach prąd różnicowy z pewnością spowoduje jego zadziałanie. Typowym błędem jest mylenie prądu znamionowego z czułością wyłącznika, co prowadzi do błędnych wniosków na temat jego działania. W praktyce, każdy wyłącznik różnicowoprądowy ma określoną czułość, a jego działanie powinno być zgodne z normami bezpieczeństwa, co powinno być zawsze brane pod uwagę podczas projektowania i wykonywania instalacji elektrycznych. Właściwe zrozumienie tych parametrów jest kluczowe dla zapewnienia nie tylko efektywności, ale także bezpieczeństwa w instalacjach elektrycznych.

Niepoprawna odpowiedź. Wymiana łożyska tocznego w silniku elektrycznym wydaje się prostą czynnością, ale właśnie przy takich „prostych” rzeczach powstaje najwięcej ukrytych uszkodzeń. Kluczowy problem w nieprawidłowych opisach polega na dwóch rzeczach: używaniu młotka do demontażu oraz przykładaniu siły montażowej do niewłaściwego pierścienia łożyska.
Stosowanie młotka przy zdejmowaniu łożyska z wału to typowy błąd warsztatowy. Uderzenia powodują udarowe obciążenia wału, bieżni i korpusu silnika. Nawet jeśli łożysko i tak jest do wyrzucenia, to wał już nie. Każde przekoszone uderzenie może lekko skrzywić wał, zrobić zadzior na czopie albo uszkodzić izolację lakieru uzwojeń poprzez przenoszenie drgań. Potem objawia się to zwiększonym hałasem, drganiami, przegrzewaniem, a czasem nawet pęknięciem wału po jakimś czasie. W profesjonalnej praktyce używa się ściągaczy – mechanicznych lub hydraulicznych – które chwytają łożysko i zdejmują je równomiernie, bez udarów.
Druga kwestia to miejsce przyłożenia siły podczas montażu nowego łożyska. Częstym uproszczeniem jest przekonanie, że „jak wejdzie, to jest dobrze”, więc ktoś dobiera tuleję do zewnętrznego pierścienia, bo łatwiej się oprzeć o obudowę, i dobija młotkiem lub wciska byle jak. To jest podejście bardzo ryzykowne. Jeśli ciasne pasowanie jest na wale, to siła musi iść na wewnętrzny pierścień. Przenoszenie nacisku przez kulki lub wałeczki na drugi pierścień prowadzi do uszkodzeń bieżni, mikrozagnieceń i skrócenia żywotności łożyska. Łożysko może wyglądać na poprawnie osadzone, ale w środku już ma zniszczoną geometrię pracy.
Prawidłowo powinno się dobrać metodę do rodzaju pasowania: przy ciasnym pasowaniu na wale – nacisk na pierścień wewnętrzny; przy ciasnym pasowaniu w oprawie – nacisk na pierścień zewnętrzny. W silnikach elektrycznych zdecydowanie częściej stosuje się ciasne pasowanie na wale, żeby uniknąć obracania się pierścienia wewnętrznego. Dlatego dobieranie tulei do zewnętrznego pierścienia przy montażu łożyska na wał jest po prostu sprzeczne z zasadami montażu łożysk.
Moim zdaniem źródłem tych błędnych podejść jest chęć „przyspieszenia roboty” i brak świadomości, że łożysko to element bardzo precyzyjny. Dobre praktyki branżowe, instrukcje producentów łożysk i silników oraz normy dotyczące montażu jednoznacznie zalecają unikanie uderzeń, stosowanie ściągaczy, pras, zestawów montażowych i przykładanie siły do tego pierścienia, który jest ciasno pasowany. Warto o tym pamiętać, bo jeden niepoprawny montaż potrafi skrócić żywotność łożyska z kilku lat do kilku miesięcy, a czasem nawet tygodni.

Niepoprawna odpowiedź. Wybór lampy do magazynu spożywczego może wydawać się sensowny, jednak w tym środowisku kluczowe jest, aby źródła światła były zgodne z wymaganiami dotyczącymi higieny i bezpieczeństwa żywności. W magazynach spożywczych często stosuje się oświetlenie LED, które nie emituje ciepła i jest mniej narażone na zanieczyszczenie. Warto zwrócić uwagę, że lampy przemysłowe, choć mogą być wytrzymałe, nie zawsze spełniają rygorystyczne normy dotyczące bezpieczeństwa żywności. W warsztatach ślusarskich z kolei, gdzie zwykle pracuje się z metalami oraz narzędziami, wymagania dotyczące oświetlenia są inne; lampy muszą być odporne na uderzenia, ale niekoniecznie na działanie chemikaliów. W przypadku piwnic w blokach mieszkalnych, gdzie panują standardowe warunki, wystarczające będą lampy o normalnych parametrach, które nie są przystosowane do pracy w trudnych warunkach. Często mylnie zakłada się, że lampy przemysłowe mogą być uniwersalnym rozwiązaniem, podczas gdy ich specjalistyczne zastosowanie powinno być przemyślane w kontekście specyficznych wymagań danego środowiska pracy.

Niepoprawna odpowiedź. Wartości takie jak 70 V, 220 V oraz 110 V są nieprawidłowe w kontekście maksymalnego dopuszczalnego napięcia dotykowego. W pierwszym przypadku, przepisy określają, że napięcie dotykowe na częściach dostępnych przewodzących nie może przekraczać 50 V, co ma na celu ochronę przed porażeniem prądem elektrycznym. Odpowiedź 70 V może wynikać z błędnego rozumienia klasyfikacji napięć w instalacjach elektrycznych, gdzie wiele osób myli różne poziomy napięcia roboczego z dopuszczalnymi wartościami napięcia dotykowego. Z drugiej strony, wartości 110 V i 220 V są dalekie od norm, ponieważ przekraczają ustaloną granicę bezpieczeństwa. Wartości te odpowiadają typowym napięciom zasilającym w gniazdkach elektrycznych w wielu krajach, jednak w kontekście napięcia dotykowego nie mają zastosowania. Przekroczenie 50 V w przypadku urządzeń elektrycznych może prowadzić do niebezpiecznych sytuacji, szczególnie w przypadku długotrwałego kontaktu z elementami przewodzącymi. Ważne jest zrozumienie, że projektowanie instalacji elektrycznych powinno opierać się na standardach bezpieczeństwa, które minimalizują ryzyko uszkodzenia ciała w wyniku porażenia prądem. Podstawowym błędem myślowym może być niedocenienie ryzyka, jakie niesie ze sobą nieodpowiednie zabezpieczenie urządzeń elektrycznych, co może prowadzić do tragicznych skutków w przypadku awarii lub uszkodzenia systemu. Stąd kluczowe jest przestrzeganie norm oraz wdrażanie odpowiednich procedur zabezpieczających w każdej instalacji elektrycznej.

Niepoprawna odpowiedź. W diagnostyce silników indukcyjnych łatwo pomylić różne rodzaje pomiarów, bo większość z nich dotyczy albo uzwojeń, albo obwodu ochronnego. Jednak nie każdy pomiar pozwala nam wykryć przebicie izolacji uzwojeń do obudowy. Kluczowe jest zrozumienie, co tak naprawdę mierzymy i jak ten parametr zachowuje się przy uszkodzeniu izolacji. Pomiar prądu stanu jałowego dotyczy prądu pobieranego przez silnik przy pracy bez obciążenia mechanicznego. Jest on związany głównie z magnetyzacją rdzenia, stratami w żelazie, konstrukcją silnika i napięciem zasilania. Nawet poważne pogorszenie izolacji do obudowy może praktycznie nie zmienić prądu jałowego w sposób jednoznaczny. Z mojego doświadczenia patrzenie tylko na prąd jałowy to częsty błąd – ktoś widzi, że silnik „bierze normalny prąd” i uznaje, że jest sprawny, a izolacja już dawno jest na granicy dopuszczalnej. Pomiar rezystancji uzwojeń stojana też bywa mylący. Ten pomiar służy głównie do oceny symetrii uzwojeń, wykrywania przerw, zwarć między zwojami czy złych połączeń w skrzynce zaciskowej. Mierzymy rezystancję między końcami tej samej fazy, czyli w obrębie uzwojenia. Uszkodzenie izolacji względem obudowy wcale nie musi mocno wpłynąć na tę rezystancję, bo dotyczy innej drogi prądu: uzwojenie–obudowa–PE, a nie końce fazy. Dlatego wynik „ładnie symetryczny” na omomierzu nie daje gwarancji, że nie ma przebicia do korpusu. Z kolei pomiar rezystancji przewodu ochronnego odnosi się do ciągłości i jakości połączenia ochronnego między obudową silnika a szyną PE/PEN. Sprawdza się tu, czy obudowa jest dobrze uziemiona, czy połączenia śrubowe nie są skorodowane, czy przekrój i długość przewodu są zgodne z wymaganiami. Ten pomiar jest bardzo ważny z punktu widzenia bezpieczeństwa, ale nie mówi nic o tym, czy uzwojenia są dobrze odizolowane od obudowy. Typowy błąd myślowy polega na założeniu: „skoro przewód ochronny ma dobrą rezystancję, to wszystko z izolacją jest OK”. To są dwie różne rzeczy. Dobra ciągłość PE sprawi, że w razie przebicia popłynie duży prąd zwarciowy i zadziała zabezpieczenie, ale sam pomiar tej ciągłości nie wykryje, czy to przebicie już istnieje. Dopiero pomiar prądu upływu albo rezystancji izolacji między uzwojeniami a obudową pozwala realnie stwierdzić stan izolacji. W nowoczesnych procedurach przeglądów maszyn łączy się te pomiary: osobno bada się obwód ochronny, osobno izolację uzwojeń, bo każdy z nich odpowiada na inne pytanie techniczne.

Niepoprawna odpowiedź. Zgromadzone dane na temat prostowników wskazują na różne możliwe przyczyny zmniejszenia napięcia wyjściowego, jednak nie wszystkie z nich są zasadne. Uszkodzenie bezpiecznika F2, w kontekście przedstawionego problemu, nie wyjaśnia mechanizmu spadku napięcia wyjściowego. Bezpiecznik F2 zabezpiecza jedynie przed przeciążeniem lub zwarciem w obwodzie wtórnym, a jego uszkodzenie nie wpływa na działanie prostownika w sposób, który prowadziłby do obniżenia napięcia. Ponadto, zwarcie między uzwojeniami transformatora, choć teoretycznie mogłoby skutkować spadkiem napięcia, zazwyczaj prowadziłoby do znaczniejszych uszkodzeń, a nie jedynie do zmniejszenia napięcia do połowy. Z kolei zwarcie jednej z diod mostka prostowniczego spowodowałoby znaczny wzrost prądu, co mogłoby skutkować przepaleniem bezpiecznika F1, a nie jego brakiem uszkodzenia. Kluczowym punktem jest zrozumienie, że mostek prostowniczy działa na zasadzie przełączania diod w cyklu, a ich uszkodzenie skutkuje specyficznymi efektami w obwodzie. Takie błędne wnioski mogą wynikać z niezrozumienia podstawowych zasad działania układów prostowniczych i znaczenia poszczególnych komponentów w tych systemach. W obliczu problemów z prostownikami, rzeczywiście warto skupić się na diagnostyce diod mostka jako pierwszego kroku w analizie usterek.

Niepoprawna odpowiedź. Chociaż pomiar rezystancji podłóg i ścian, sprawdzenie ochrony uzupełniającej oraz kontrola kolejności faz są istotnymi czynnościami w zakresie prób odbiorczych, należy zrozumieć, dlaczego pomiar mocy pobieranej przez obwód odbiorczy nie jest zgodny z tym zakresem. Mierzenie mocy pobieranej przez obwód odbiorczy dotyczy efektywności energetycznej i obciążenia, a nie bezpieczeństwa czy poprawności technicznej instalacji. W kontekście prób odbiorczych, kluczowym celem jest zapewnienie, że instalacja działa zgodnie z normami bezpieczeństwa, co obejmuje weryfikację takich parametrów jak rezystancja izolacji, która jest istotna dla zapobiegania porażeniom elektrycznym. Pomiar mocy jest bardziej związany z eksploatacją i zarządzaniem energią niż z odbiorem instalacji, co może prowadzić do mylnych wniosków. Istotne jest, aby podczas analizy funkcjonowania instalacji elektrycznych nie mylić procesów odbiorczych z monitorowaniem zużycia energii. Niekiedy, zwłaszcza w kontekście modernizacji czy rozbudowy instalacji, mogą występować niedopowiedzenia dotyczące tego, co stanowi właściwy zakres prób odbiorczych. Kluczowe jest zrozumienie, że odbiór koncentruje się na zapewnieniu bezpieczeństwa i zgodności z obowiązującymi normami, a nie na analizie efektywności energetycznej, co może prowadzić do błędnych interpretacji.

Niepoprawna odpowiedź. Wybór odpowiedzi, który nie wskazuje na dwójnik RC, może prowadzić do nieporozumień w zakresie ochrony tyrystorów przed przepięciami komutacyjnymi. Ochrona tyrystorów jest kluczowym zagadnieniem w elektronice mocy, gdyż ich wyłączenie może generować znaczące przepięcia. Rezystory i kondensatory pełnią różne funkcje w układach elektronicznych, a ich niewłaściwe użycie może prowadzić do uszkodzeń komponentów. Wiele osób błędnie uważa, że tyrystory można zabezpieczyć stosując jedynie rezystory lub kondensatory osobno, co jest nieprawidłowe. Rezystor sam w sobie nie zareaguje na nagłe zmiany napięcia, a kondensator, chociaż jest w stanie absorbować energię, nie zredukuje energii wyzwalanej przez szybko zmieniające się napięcie. Dlatego kluczowe jest zrozumienie, że jedynie ich połączenie w formie dwójnika RC odpowiada za skuteczną ochronę. W praktyce, nieprawidłowy dobór elementów lub ich brak może prowadzić do niepożądanych zjawisk, takich jak przepięcia, które mogą uszkodzić zarówno tyrystory, jak i inne elementy obwodu. Niezrozumienie tego zagadnienia może skutkować nieefektywnością całego układu elektronicznego oraz zwiększoną awaryjnością systemów, w których stosowane są tyrystory.

Niepoprawna odpowiedź. Wybór przerwy w zestyku rozwiernym ST1 lub ST2 jako przyczyny zadziałania bezpieczników jest błędny. W przypadku przerwy w obwodzie, nie mielibyśmy do czynienia z zwarciem, co oznacza, że prąd nie mógłby przepływać przez zestyki. Taki stan nie mógłby zatem wywołać zadziałania bezpieczników, które są zaprojektowane do ochrony przed nadmiernym przepływem prądu. Przerwa w zestyku rozwiernym oznacza, że obwód jest otwarty, a silnik nie byłby zasilany. Warto także zauważyć, że zwarcie zestyku rozwiernego ST2 nie ma związku z bezpiecznikami obwodu głównego, ponieważ zestyki te dotyczą innego obwodu, który nie jest aktywowany przez przycisk PZ2. Typowym błędem myślowym w tym przypadku jest utożsamienie przerwy z zwarciem, co prowadzi do błędnych wniosków. Ważne jest, aby zrozumieć, że w sytuacjach awaryjnych, takich jak ta, właściwe diagnozowanie problemu jest kluczowe dla bezpieczeństwa całego systemu. W praktyce, analiza usterek w obwodach elektrycznych wymaga dokładności i znajomości schematów oraz stanów pracy poszczególnych elementów. Właściwe zrozumienie funkcji każdego zestyku w obwodzie jest istotne dla skutecznej identyfikacji problemu.
