Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 1 lutego 2026 08:52
Data zakończenia: 1 lutego 2026 09:17

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?

A. CAD

B. CAQ

C. SCADA

D. CAM

SCADA (Supervisory Control and Data Acquisition) jest kluczowym typem oprogramowania wykorzystywanym w automatyzacji procesów przemysłowych, szczególnie w kontekście monitorowania i kontrolowania systemów w czasie rzeczywistym. W przypadku przedstawionego procesu mieszania w zbiornikach, SCADA zapewnia nie tylko wizualizację stanu procesów, ale również interfejs do zarządzania nimi. Przykładem zastosowania SCADA jest monitorowanie poziomów cieczy w zbiornikach, gdzie dane są zbierane z różnych czujników, a operatorzy mogą wprowadzać zmiany w procesie, zapewniając jego efektywność i bezpieczeństwo. SCADA wspiera też analizy historyczne, co pozwala na optymalizację procesów i podejmowanie lepszych decyzji operacyjnych. Dodatkowo, systemy SCADA są zgodne z normami IEC 61131-3, które określają standardy programowania w systemach automatyki, co czyni je niezawodnymi narzędziami w przemyśle.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Który z zaworów pozwala na przepływ czynnika roboczego tylko w jednym kierunku?

A. Przelotowy

B. Rozdzielający

C. Zwrotny

D. Odcinający

Zawór zwrotny jest kluczowym elementem w systemach hydraulicznych i pneumatycznych, który umożliwia przepływ czynnika roboczego tylko w jednym, określonym kierunku. Działa on na zasadzie automatycznego zamykania, gdy ciśnienie w przeciwnym kierunku przekracza określony poziom. Dzięki temu zapobiega to cofaniu się płynów, co jest szczególnie ważne w układach, gdzie nieprzerwany przepływ w jednym kierunku jest krytyczny dla działania systemu. Przykładem zastosowania zaworu zwrotnego mogą być systemy hydrauliczne w maszynach budowlanych, gdzie konieczne jest, aby olej hydrauliczny nie wracał do zbiornika, gdy siłownik jest pod obciążeniem. Zawory zwrotne są również stosowane w instalacjach wodociągowych, aby zapobiegać cofaniu się wody, co mogłoby prowadzić do zanieczyszczenia systemu. W praktyce, dobór odpowiedniego zaworu zwrotnego powinien być zgodny z normą PN-EN ISO 4414, która definiuje zasady użytkowania urządzeń pneumatycznych, oraz z normą PN-EN 982, dotyczącą systemów hydraulicznych. Zrozumienie działania zaworów zwrotnych i ich zastosowania jest kluczowe dla inżynierów i techników pracujących w dziedzinach hydrauliki i pneumatyki.

Pytanie 4

Jak można zweryfikować, czy przewód elektryczny jest w pełni sprawny?

A. amperomierz

B. omomierz

C. woltomierz

D. induktor

Omomierz jest urządzeniem pomiarowym, które służy do pomiaru oporu elektrycznego. Jest niezastąpiony w diagnostyce instalacji elektrycznych, szczególnie do sprawdzania, czy przewód elektryczny nie jest przerwany. Gdy przewód jest przerwany, jego opór będzie nieskończonością, co omomierz zarejestruje. Dzięki temu można szybko zlokalizować uszkodzenia w instalacji. W praktyce, omomierze są często wykorzystywane do weryfikacji ciągłości obwodów w różnych zastosowaniach, od prostych napraw domowych po skomplikowane instalacje przemysłowe. Zgodnie ze standardami bezpieczeństwa elektrycznego, regularne testowanie oporu przewodów umożliwia zapobieganie potencjalnym awariom oraz zwiększa bezpieczeństwo użytkowników. Dodatkowo, omomierze są używane do pomiaru rezystancji izolacji, co jest kluczowe w utrzymaniu właściwego stanu technicznego instalacji. Zatem, korzystając z omomierza, można nie tylko wykryć przerwy w przewodach, ale również ocenić ich stan ogólny.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Na zamieszczonym rysunku przedstawiono schemat czujnika

A. pojemnościowego.

B. magnetycznego.

C. indukcyjnego.

D. optycznego.

Czujnik optyczny, który przedstawiono na schemacie, jest jednym z kluczowych elementów wykorzystywanych w nowoczesnych systemach automatyki oraz technologii detekcji. Jego działanie opiera się na emisji i detekcji światła, co czyni go niezwykle efektywnym narzędziem do pomiarów i detekcji. Schemat z diodą LED oraz fototranzystorem jest typowy dla czujników optycznych, które znajdują zastosowanie w różnych branżach, takich jak przemysł motoryzacyjny, automatyka przemysłowa czy systemy bezpieczeństwa. Przykłady zastosowania obejmują detekcję obecności obiektów, zliczanie przedmiotów na taśmach produkcyjnych oraz pomiar odległości. Warto zwrócić uwagę na standardy branżowe, takie jak IEC 60947, które definiują wymagania dotyczące bezpieczeństwa i niezawodności czujników. Współczesne czujniki optyczne charakteryzują się dużą precyzją oraz szybką reakcją, co czyni je niezastąpionymi w aplikacjach wymagających wysokiej dokładności.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Na rysunku przedstawiono sprzęgło

A. sztywne.

B. przegubowe.

C. samonastawne.

D. podatne.

Sprzęgło podatne jest kluczowym elementem w wielu zastosowaniach inżynieryjnych, szczególnie tam, gdzie wymagane jest przenoszenie momentu obrotowego przy jednoczesnym kompensowaniu niewielkich odchyleń. Tego typu sprzęgła są wykorzystywane w silnikach elektrycznych, przekładniach oraz systemach napędowych, gdzie elastyczność połączenia jest istotna dla redukcji drgań. Dzięki zastosowaniu elementów elastycznych, sprzęgła podatne pozwalają na zminimalizowanie wpływu obciążeń dynamicznych na komponenty mechaniczne. W praktyce, sprzęgła te są zgodne z normami ISO 9001, zapewniając wysoką jakość wykonania i niezawodność. Przykładem zastosowania sprzęgieł podatnych mogą być układy napędowe w pojazdach elektrycznych, gdzie dążenie do minimalizacji drgań i hałasu ma kluczowe znaczenie dla komfortu użytkowania. W kontekście standardów inżynieryjnych, sprzęgła podatne wykazują właściwości, które są zgodne z dobrymi praktykami w projektowaniu systemów mechanicznych, co czyni je idealnym rozwiązaniem w nowoczesnych konstrukcjach.

Pytanie 9

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

A. Smar silikonowy

B. Smar grafitowy

C. Smar litowy

D. Smar molibdenowy

Smar silikonowy jest odpowiednim wyborem do smarowania elementów plastikowych z kilku istotnych powodów. Przede wszystkim, silikon jest materiałem, który nie reaguje chemicznie z większością tworzyw sztucznych, co minimalizuje ryzyko ich degradacji czy uszkodzeń. Działa również jako doskonały środek smarny, który zmniejsza tarcie między ruchomymi częściami, co prowadzi do dłuższej żywotności elementów. Smary silikonowe są często stosowane w przemyśle motoryzacyjnym oraz przy produkcji zabawek i sprzętu AGD, gdzie plastikowe komponenty są powszechnie używane. Dodatkowo, smary silikonowe są odporne na działanie wysokich temperatur oraz wilgoci, co czyni je uniwersalnym rozwiązaniem w wielu zastosowaniach. Warto również zauważyć, że smar silikonowy nie przyciąga kurzu, co jest kluczowe w przypadku zastosowań, gdzie czystość powierzchni jest istotna. Zastosowanie smaru silikonowego w odpowiednich aplikacjach jest zgodne z zaleceniami producentów i dobrymi praktykami branżowymi, co zapewnia optymalne funkcjonowanie elementów plastikowych.

Pytanie 10

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

A. Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący

B. Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

C. Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący

D. Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

Wszystkie podane odpowiedzi, które nie wskazują na właściwą kolejność elementów, wynikają z nieporozumień dotyczących funkcji poszczególnych składowych oraz ich wpływu na ogólne działanie układu pneumatycznego. W przypadku układu, w którym najpierw znajduje się zawór sterujący, reduktor ciśnienia lub układ smarowania, może to prowadzić do nieodpowiedniego ciśnienia lub zanieczyszczenia powietrza, co z kolei negatywnie wpływa na wydajność i trwałość silnika pneumatycznego. Przykładowo, zainstalowanie reduktora ciśnienia przed filtrem może skutkować zanieczyszczeniem mechanizmu redukcyjnego, co doprowadzi do jego uszkodzenia. Dodatkowo, umiejscowienie układu smarowania na początku, bez uprzedniego oczyszczenia powietrza, prowadzi do wprowadzenia do układu zanieczyszczeń, które mogą zatykać smarownice, a tym samym obniżać efektywność smarowania. Właściwa kolejność montażu nie tylko zwiększa bezpieczeństwo operacyjne, ale również jest zgodna z normami branżowymi, które podkreślają znaczenie odpowiedniego przygotowania mediów roboczych w systemach pneumatycznych. Typowym błędem myślowym jest założenie, że elementy te mogą być montowane w dowolnej kolejności, co jest sprzeczne z zasadami inżynierii pneumatycznej.

Pytanie 11

Kiedy w układzie hydraulicznym, w którym nie ma elementów dławiących, w normalnych warunkach roboczych występuje wolna reakcja oraz znaczne opory przepływu, należy zastąpić olej olejem

A. tworzącym emulsję z wodą

B. o wyższej gęstości

C. odpornym na proces starzenia

D. o niższej lepkości

Odpowiedź o mniejszej lepkości jest prawidłowa, ponieważ lepkość oleju znacząco wpływa na opory przepływu w układzie hydraulicznym. Olej o niższej lepkości zmniejsza opory, co pozwala na łatwiejszy przepływ cieczy przez system hydrauliczny. W praktyce, zmiana na olej o mniejszej lepkości może poprawić reakcję układu hydraulicznego, zwiększając jego wydajność i responsywność. W standardach branżowych, takich jak ISO 6743, zaleca się dobór oleju hydraulicznego na podstawie jego lepkości, aby zapewnić optymalne warunki pracy i minimalizować zużycie energii. W przypadku systemów hydraulicznych, w których występują duże opory przepływu, zastosowanie oleju o mniejszej lepkości może przynieść korzyści w postaci zmniejszenia temperatury pracy, co wpływa na dłuższą żywotność komponentów oraz redukcję kosztów eksploatacyjnych. Warto również zauważyć, że należy zawsze dostosowywać lepkość oleju do warunków pracy i specyfikacji producenta, aby uniknąć problemów z działaniem układu hydraulicznego.

Pytanie 12

Symbol przedstawiony na rysunku należy umieścić na urządzeniu

A. zasilanym trójfazowo.

B. emitującym światło.

C. o szybko wirujących elementach.

D. o groźnej promieniotwórczości.

Odpowiedź "o groźnej promieniotwórczości" jest poprawna, ponieważ symbol przedstawiony na rysunku to międzynarodowy znak ostrzegawczy używany do oznaczania obecności promieniowania jonizującego. Symbol ten informuje użytkowników o zagrożeniu związanym z materiałami lub urządzeniami emitującymi promieniowanie, które mogą być szkodliwe dla zdrowia. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być widoczne i zrozumiałe, aby skutecznie informować o potencjalnym ryzyku. Przykładem zastosowania tego symbolu są laboratoria, zakłady przemysłowe oraz miejsca, gdzie składowane są materiały radioaktywne. W takich lokalizacjach, odpowiednie oznakowanie i przestrzeganie procedur bezpieczeństwa jest kluczowe, aby zminimalizować ryzyko narażenia pracowników i osób postronnych na szkodliwe skutki promieniowania. Użycie tego symbolu jest zgodne z najlepszymi praktykami w dziedzinie zarządzania bezpieczeństwem, które wymagają identyfikacji i oznaczania zagrożeń, co jest istotne dla ochrony zdrowia publicznego.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 4 stopnie swobody.

B. 3 stopnie swobody.

C. 5 stopni swobody.

D. 6 stopni swobody.

Ten manipulator, co go widzisz na schemacie, ma 4 stopnie swobody. To znaczy, że może się poruszać w czterech różnych kierunkach. Ma trzy obrotowe przeguby, które pozwalają mu na rotację w trzech osiach, a do tego jeden przegub liniowy, który umożliwia przesuwanie wzdłuż jednej osi. Taki układ jest całkiem typowy w przemyśle, zwłaszcza w robotyce, gdzie trzeba precyzyjnie manewrować urządzeniami w różnych warunkach. Myślę, że 4 stopnie swobody to super rozwiązanie do zadań takich jak montaż czy pakowanie. Poza tym, w obróbce materiałów też się przydaje, gdy trzeba przesuwać narzędzia w kilku osiach naraz. W przemyśle warto projektować te maszyny z uwzględnieniem norm ISO, bo bezpieczeństwo operatorów i otoczenia to podstawa. Rozumienie, co to są te stopnie swobody, to kluczowa sprawa dla inżynierów zajmujących się automatyzacją.

Pytanie 16

Najważniejszym parametrem opisującym kondensator jest

A. pojemność

B. ładunek

C. indukcyjność

D. rezystancja

Pojemność jest podstawowym parametrem charakteryzującym kondensator, który określa zdolność tego elementu do magazynowania ładunku elektrycznego. Pojemność kondensatora, oznaczana symbolem C, wyrażana jest w faradach (F) i definiowana jest jako stosunek zgromadzonego ładunku (Q) do przyłożonego napięcia (U). W praktycznych zastosowaniach kondensatory odgrywają kluczową rolę w różnych dziedzinach, takich jak filtry, układy zasilania, czy obwody rezonansowe. Na przykład w zasilaczach impulsowych kondensatory stabilizują napięcie wyjściowe, a w obwodach audio są używane do odfiltrowania niepożądanych częstotliwości. W związku z tym, znajomość pojemności kondensatora jest niezbędna dla inżynierów i techników pracujących w elektronice. Dodatkowo, standardy takie jak IEC 60384 określają wymagania dotyczące kondensatorów, co potwierdza ich istotność w projektowaniu oraz produkcji urządzeń elektronicznych.

Pytanie 17

Toczenie powierzchni czołowej przedstawia rysunek

A. B.

B. C.

C. A.

D. D.

Toczenie powierzchni czołowej jest kluczowym procesem w obróbce skrawaniem, gdzie narzędzie toczenia przesuwa się w kierunku prostopadłym do osi obrotu obrabianego przedmiotu. W przypadku rysunku C, możemy zauważyć, że narzędzie jest poprawnie ustawione, co umożliwia efektywne skrawanie i uzyskiwanie pożądanej powierzchni. W praktyce toczenie powierzchni czołowej stosuje się w produkcji elementów, które wymagają precyzyjnego wykończenia, takich jak wały czy tuleje. Proces ten pozwala na uzyskanie dokładnych wymiarów oraz wysokiej jakości powierzchni, co jest zgodne z najlepszymi praktykami branżowymi. Dodatkowo, toczenie powierzchni czołowej można optymalizować poprzez odpowiedni dobór parametrów technologicznych, takich jak prędkość skrawania czy posuw, co wpływa na żywotność narzędzi i jakość obróbki. W związku z tym, poprawne zrozumienie ustawienia narzędzia toczenia oraz zasad działania tego procesu jest kluczowe dla każdego inżyniera czy technika w branży mechanicznej.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Którego narzędzia z przedstawionych na ilustracjach należy użyć, aby wlutować elementy tak jak na rysunku?

A. Narzędzia 2.

B. Narzędzia 3.

C. Narzędzia 4.

D. Narzędzia 1.

Narzędzie 1 to lutownica kolbowa, która jest powszechnie stosowanym narzędziem w elektronice do precyzyjnego lutowania elementów elektronicznych na płytkach drukowanych. Lutownice kolbowe charakteryzują się stałą temperaturą oraz możliwością precyzyjnego prowadzenia końcówki, co jest kluczowe przy pracy z delikatnymi komponentami, które mogą ulec uszkodzeniu pod wpływem nadmiernego ciepła. Użycie lutownicy kolbowej umożliwia szybkie i efektywne połączenie elementów, zapewniając jednocześnie wysoką jakość lutów, co jest istotne dla niezawodności całego układu. W przypadku lutowania, istotne jest również stosowanie odpowiednich rodzajów lutowia oraz topników, które mogą wpłynąć na jakość połączenia. Lutownice kolbowe są zgodne z najlepszymi praktykami w branży, pozwalając na wykonanie trwalszych i estetycznych lutów, co jest często wymagane w produkcji urządzeń elektronicznych.

Pytanie 20

Jaką wartość znamionową ma natężenie prądu wzbudzenia silnika prądu stałego, którego dane techniczne zamieszczono w ramce?

- Motor	Nr 200	26 976
230 V		2,2 A
0,3 W	S1	cos φ –
2000 min^-1		– Hz
ERR.	230 V	0,45 A
I. KL	F	IP23
	VDE 0530

A. 1,75 A

B. 0,45 A

C. 2,65 A

D. 2,20 A

Odpowiedź 0,45 A jest prawidłowa, ponieważ w danych technicznych silnika prądu stałego dokładnie podano wartość natężenia prądu wzbudzenia. Zrozumienie wartości znamionowej prądu wzbudzenia jest kluczowe dla efektywnego projektowania i eksploatacji systemów elektrycznych. Prąd wzbudzenia wpływa na pole magnetyczne generowane przez wirnik silnika, co ma bezpośredni wpływ na jego wydajność oraz moment obrotowy. W praktyce, dobór odpowiedniego natężenia prądu wzbudzenia zapewnia optymalną pracę silnika, co jest zgodne z normami IEC dotyczących silników elektrycznych. W inżynierii energetycznej, znajomość tych wartości jest kluczowa przy projektowaniu obwodów zasilających i systemów automatyki, co pozwala na efektywne zarządzanie energią oraz minimalizację strat. Warto również zwrócić uwagę na to, że niewłaściwy dobór wartości prądu wzbudzenia może prowadzić do nadmiernych wahań momentu obrotowego i obniżonej efektywności energetycznej, co jest niezgodne z dobrymi praktykami w branży.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Na podstawie rysunku określ sposób mocowania siłownika pneumatycznego.

A. Na łapach.

B. Kołnierzowe.

C. Gwintowe.

D. Wahliwe.

Siłownik pneumatyczny, który jest mocowany w sposób wahliwy, charakteryzuje się przegubem umożliwiającym ruch wokół osi. Takie mocowanie pozwala na elastyczne wykorzystanie siłowników w różnych aplikacjach, szczególnie tam, gdzie wymagane jest dostosowanie kąta działania. W praktyce, zastosowanie wahliwego mocowania najczęściej spotyka się w systemach automatyki przemysłowej, na przykład w urządzeniach do pakowania lub montażu, gdzie siłownik musi przeprowadzać ruchy o zmiennym kącie. Z punktu widzenia standardów branżowych, wahliwe mocowanie jest zgodne z normami dotyczącymi bezpieczeństwa i efektywności działania systemów pneumatycznych. Dobrą praktyką w projektowaniu systemów pneumatycznych jest również zapewnienie, aby mocowanie siłownika było dostosowane do warunków pracy, co zwiększa trwałość i niezawodność instalacji. Na podstawie rysunku można również zaobserwować, że przegub zapewnia stabilność, co jest kluczowe w zastosowaniach obciążeniowych, gdzie siłowniki muszą poradzić sobie z dynamicznymi siłami.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Po wyczyszczeniu filtra używanego do wstępnego oczyszczania powietrza, kondensat należy

A. osuszyć z nadmiaru wody

B. odprowadzić bezpośrednio do ścieków

C. oczyścić z resztek oleju

D. przefiltrować przy użyciu węgla aktywnego

Odpowiedź 'oczyścić z cząstek oleju' jest poprawna, ponieważ kondensat pochodzący z filtrów do zgrubnego oczyszczania powietrza często zawiera cząstki oleju, które mogą być szkodliwe dla środowiska oraz niezgodne z przepisami dotyczącymi odprowadzania ścieków. Oczyszczanie kondensatu z takich zanieczyszczeń jest kluczowe, aby zapewnić jego bezpieczne i zgodne z normami technicznymi usunięcie. W praktyce, w wielu zakładach przemysłowych stosuje się specjalistyczne separatory oleju, które skutecznie wydzielają olej z wody. Dzięki takiemu procesowi, kondensat można następnie poddać dalszym procesom oczyszczania lub bezpiecznie odprowadzić do systemu kanalizacyjnego, zgodnie z lokalnymi regulacjami prawnymi. Niezastosowanie się do tych zasad może prowadzić do zanieczyszczenia wód gruntowych oraz naruszenia norm środowiskowych, co wiąże się z poważnymi konsekwencjami prawnymi i finansowymi.

Pytanie 25

Jaką wartość rezystancji powinien mieć rezystor Rl ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 1 200,0 kΩ

B. 1,2 kΩ

C. 120,0 kΩ

D. 12,0 kΩ

Odpowiedź 1,2 kΩ jest prawidłowa, ponieważ rezystor Rl jest odpowiedzialny za ograniczenie prądu do wartości 0,01 A, co jest kluczowe dla prawidłowego działania diody. Przykładowo, w przypadku diod LED, ich maksymalne natężenie prądu powinno być ściśle kontrolowane, aby uniknąć ich uszkodzenia. W obwodach elektronicznych stosujemy prawo Ohma, które definiuje związek między napięciem (V), natężeniem prądu (I) i rezystancją (R). Wzór V = I * R pozwala obliczyć, że przy napięciu zasilania wynoszącym 12 V, odpowiedni rezystor Rl o wartości 1,2 kΩ jest w stanie ograniczyć prąd do żądanej wartości. Zastosowanie odpowiedniego rezystora jest zgodne z najlepszymi praktykami w projektowaniu obwodów elektronicznych, gdzie precyzyjne ograniczenie prądu jest kluczowe dla niezawodności i trwałości komponentów. Dodatkowo, warto znać metody obliczania rezystancji w obwodach szeregowych i równoległych, co może być przydatne w bardziej złożonych projektach.

Pytanie 26

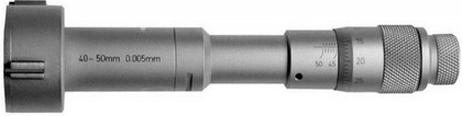

Który przyrząd pomiarowy przedstawiony został na rysunku?

A. Mikrometr zewnętrzny.

B. Głębokościomierz mikrometryczny.

C. Suwmiarka cyfrowa.

D. Średnicówka mikrometryczna.

Średnicówka mikrometryczna to naprawdę super przyrząd do pomiarów, zwłaszcza jeśli chodzi o średnice wewnętrzne otworów i zewnętrzne elementy cylindryczne. Jak spojrzysz na zdjęcie tego narzędzia, to od razu widać, że ma charakterystyczną budowę, a ten ruchomy trzpień umożliwia pomiar w zakresie 40-50 mm. W przemyśle i inżynierii jest to bardzo ważne - precyzyjne pomiary są kluczowe dla jakości i dokładności produkcji. Praktycznie rzecz biorąc, średnicówki mikrometryczne są często używane w obróbce metali oraz do kontrolowania jakości, bo tam tolerancje wymiarowe są naprawdę małe. Pamiętaj, żeby odpowiednio kalibrować ten przyrząd i właściwie go używać, bo błędy pomiarowe mogą się zdarzyć, np. przez złe trzymanie czy ustawienie. Standardy jakości, takie jak ISO 9001, naprawdę podkreślają znaczenie tych praktyk, więc znajomość średnicówek mikrometrycznych to coś, co każdy profesjonalista zajmujący się kontrolą wymiarową powinien ogarniać.

Pytanie 27

Jaką wartość ciśnienia wskazuje miernik przedstawiony na ilustracji?

A. 570 barów

B. 8 500 barów

C. 850 barów

D. 12 300 barów

Wartość ciśnienia wskazana na mierniku wynosi 850 barów, co jest zgodne z jego wskazaniem na skali. Mierniki ciśnienia są kluczowymi urządzeniami w różnych dziedzinach inżynierii i technologii, gdzie precyzyjne pomiary są niezbędne do zapewnienia bezpieczeństwa oraz efektywności procesów. W przemyśle naftowym, gazowym oraz chemicznym, dokładne pomiary ciśnienia są istotne dla monitorowania i kontrolowania procesów, co pomaga uniknąć awarii oraz zwiększa wydajność produkcji. Wartości ciśnienia są istotne dla obliczeń dotyczących przepływu, a także dla doboru odpowiednich materiałów i sprzętów, które muszą wytrzymać określone warunki pracy. Używając mierników ciśnienia, ważne jest, aby zwracać uwagę na ich kalibrację oraz zgodność z normami branżowymi, takimi jak ISO 6789, które określają wymagania dotyczące dokładności i niezawodności pomiarów. Wiedza o aktualnych wartościach ciśnienia może również wspierać procesy diagnostyczne w systemach hydraulicznych i pneumatycznych, co jest niezbędne do ich prawidłowego funkcjonowania.

Pytanie 28

Metoda osuszania sprężonego powietrza, w której w pierwszej fazie usuwana jest para wodna oraz olej za pomocą węgla aktywowanego, a w drugiej następuje odessanie pary wodnej w kapilarach żelu krzemionkowego, określana jest jako

A. adsorpcją

B. absorpcją

C. konwekcją

D. desorpcją

Proces osuszania sprężonego powietrza, określany jako adsorpcja, jest kluczowym elementem w wielu zastosowaniach przemysłowych. W pierwszym etapie, węgiel aktywowany działa jako filtr, eliminując parę wodną oraz olej, co jest istotne dla zachowania jakości sprężonego powietrza. Węgiel aktywowany ma dużą powierzchnię oraz porowatą strukturę, co umożliwia efektywne wchłanianie substancji lotnych, a zatem jest powszechnie stosowany w systemach klimatyzacyjnych i wentylacyjnych. Następnie w drugim etapie, żel krzemionkowy, który również charakteryzuje się dużą powierzchnią adsorpcyjną, skutecznie absorbuje pozostałą parę wodną, co pozwala na uzyskanie wysokiej jakości powietrza o niskiej wilgotności. Przykładem zastosowania adsorpcji w przemyśle może być produkcja elektroniki, gdzie sucha atmosfera jest kluczowa dla uniknięcia uszkodzeń komponentów. Stosowanie systemów opartych na adsorpcji jest zgodne z normami, takimi jak ISO 8573, które definiują wymagania dotyczące czystości sprężonego powietrza.

Pytanie 29

Siłownik hydrauliczny o powierzchni tłoka A = 20 cm2 musi wygenerować siłę F = 30 kN. Jakie powinno być ciśnienie oleju?

A. 15 000 bar

B. 150 bar

C. 15 bar

D. 1 500 bar

Wybór ciśnienia 15 000 bar jest niewłaściwy, ponieważ wartość ta przekracza wytrzymałość typowych materiałów stosowanych w hydraulice. Tak ekstremalne ciśnienie nie jest praktykowane w żadnym standardowym zastosowaniu hydraulicznym. To prowadzi do mylnego wrażenia, że wyższe ciśnienie zawsze oznacza większą moc, co jest błędne. Niepotrzebne zwiększenie ciśnienia może prowadzić do uszkodzeń elementów układu hydraulicznego, a w skrajnych przypadkach do katastrof. Odpowiedź 1 500 bar również jest niepoprawna, ponieważ przeliczenia wskazują, że jest to wartość znacznie wyższa niż wymagana w danym przypadku. Z kolei 15 bar jest zbyt niskim ciśnieniem, co skutkowałoby nieskutecznością siłownika w wytwarzaniu wymaganej siły. Istotnym błędem w myśleniu może być niepełne zrozumienie zasad działania hydrauliki, gdzie kluczowe są proporcje między siłą, ciśnieniem i powierzchnią czynnych tłoków. Właściwe obliczenia i dobór parametrów są kluczowe w projektowaniu i eksploatacji maszyn hydraulicznych, co podkreśla znaczenie edukacji technicznej oraz przestrzegania standardów branżowych. Zrozumienie tych zasad pozwala na uniknięcie kosztownych błędów oraz zwiększa bezpieczeństwo operacyjne w zastosowaniach hydraulicznych.

Pytanie 30

Jakie przyrządy pomiarowe powinno się wykorzystać do określenia mocy konsumowanej przez elektryczną nagrzewnicę z wentylatorem?

A. Amperomierz oraz woltomierz

B. Termometr i oscyloskop

C. Mostek RLC oraz termometr

D. Omomierz i amperomierz

Wybór amperomierza i woltomierza do pomiaru mocy pobieranej przez nagrzewnicę elektryczną z nadmuchem powietrza jest jak najbardziej właściwy. Amperomierz służy do pomiaru prądu płynącego przez urządzenie, natomiast woltomierz do pomiaru napięcia. Moc elektryczna oblicza się według wzoru P = U * I, gdzie P to moc w watach, U to napięcie w woltach, a I to prąd w amperach. Przykładowo, jeśli nagrzewnica pobiera prąd 10 A przy napięciu 230 V, to moc wynosi 2300 W. Takie podejście jest standardem w branży elektrotechnicznej, ponieważ pozwala na dokładne i bezpieczne określenie mocy urządzeń elektrycznych. Dobre praktyki zalecają również korzystanie z przyrządów pomiarowych o odpowiedniej klasie dokładności, aby zminimalizować błędy pomiarowe, zwłaszcza w zastosowaniach przemysłowych i domowych.

Pytanie 31

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie

A. zaworów 1V1 i 1V3

B. zaworów 1V2 i 1V3

C. zaworu 1V3 i siłownika 1A1

D. zespołu przygotowania powietrza 1Z1 i zaworu 1V3

Wybrana odpowiedź jest prawidłowa, ponieważ zawór 1V3 ma kluczowe znaczenie w poprawnym działaniu siłownika 1A1 w omawianym układzie. Zawór 1V3 powinien kierować sprężone powietrze do siłownika w taki sposób, aby realizować wymagane ruchy tłoczyska. Po wciśnięciu przycisku zaworu 1V1, tłoczysko powinno się wysunąć, a po wciśnięciu przycisku zaworu 1V2, powinno się wsunąć. Jeśli zachowanie układu jest odwrotne, to oznacza, że połączenie między tym zaworem a siłownikiem jest błędne. W praktyce, przy projektowaniu układów pneumatycznych kluczowe jest przestrzeganie schematów połączeń oraz zrozumienie zasady działania poszczególnych komponentów. Użycie standardów, takich jak ISO 4414, może pomóc w zachowaniu odpowiednich norm bezpieczeństwa i efektywności działania systemu. Należy również pamiętać, że testowanie połączeń i ich poprawności jest istotnym krokiem podczas uruchamiania systemu, co ma na celu uniknięcie potencjalnych awarii w przyszłości.

Pytanie 32

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

A. odłamki rozrywanych maszyn

B. nadmierny hałas generowany przez pracujące urządzenia

C. przenoszenie wibracji na pracownika

D. iskra prowadząca do pożaru lub wybuchu

Sprężone powietrze jako nośnik energii ma szereg właściwości, które sprawiają, że nie powoduje zagrożeń związanych z iskrą mogącą wywołać pożar lub wybuch. Główna cecha sprężonego powietrza polega na tym, że jest to gaz, który nie stwarza ryzyka zapłonu w normalnych warunkach użytkowania. W porównaniu do innych mediów energetycznych, takich jak gazy palne, sprężone powietrze jest bezpieczniejsze, ponieważ nie ma ryzyka powstania iskry w wyniku jego transportu czy użycia. Przykładowo, w przemyśle, gdzie sprężone powietrze jest powszechnie wykorzystywane do zasilania narzędzi pneumatycznych, nie ma obaw o zapłon, co czyni je idealnym rozwiązaniem w strefach zagrożonych wybuchem. Dodatkowo, według norm ISO 8573, które definiują jakość sprężonego powietrza, należy dążyć do minimalizacji zanieczyszczeń, co również wpływa na bezpieczeństwo. W praktyce, sprężone powietrze jest używane w systemach automatyki, pneumatycznych napędach cylindrów oraz w systemach transportu materiałów, gdzie bezpieczeństwo pracy jest kluczowe.

Pytanie 33

Jakiego rodzaju łożysko zostało przedstawione na rysunku?

A. Wałeczkowe.

B. Baryłkowe.

C. Walcowe.

D. Kulkowe.

Odpowiedź "Kulkowe." jest poprawna, ponieważ na przedstawionym rysunku widoczne są kulki jako elementy toczne, co jest charakterystyczne dla łożysk kulkowych. Łożyska kulkowe są powszechnie stosowane w wielu urządzeniach mechanicznych, takich jak silniki, przenośniki czy maszyny przemysłowe, gdzie istotna jest niska odporność na tarcie i wysoka precyzja ruchu. Dzięki zastosowaniu kulek, które toczą się między wewnętrzną a zewnętrzną pierścieniową powierzchnią, możliwe jest uzyskanie wyjątkowo płynnego obrotu, co przekłada się na dłuższą żywotność maszyn i mniejsze zużycie energii. Standardy branżowe, takie jak ISO 281, definiują parametry i metody testowania łożysk kulkowych, co potwierdza ich znaczenie w inżynierii mechanicznej. Dodatkowo, łożyska kulkowe są dostępne w różnych rozmiarach oraz wykonaniach, co pozwala na ich szeroką adaptację do różnych zastosowań, zwiększając ich wszechstronność.

Pytanie 34

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Zaciskarkę tulejek

B. Klucz dynamometryczny

C. Zaciskarkę konektorów

D. Klucz płaski

Zaciskarka tulejek jest narzędziem przeznaczonym do trwałego łączenia przewodów z różnymi typami konektorów, co jest kluczowe w procesie przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej. Użycie zaciskarki pozwala na uzyskanie solidnego i niezawodnego połączenia, które jest zgodne z normami bezpieczeństwa oraz standardami branżowymi, takimi jak PN-EN 60352. Przykładem zastosowania zaciskarki tulejek jest łączenie przewodów w instalacjach elektrycznych, gdzie wymagane jest zapewnienie wysokiej jakości połączeń elektrycznych, zwłaszcza w sytuacjach, gdy przewody są narażone na wibracje lub zmiany temperatury. Przeprowadzenie prawidłowego zaciskania pozwala na uzyskanie niskiej rezystancji połączenia, co jest kluczowe dla efektywności energetycznej oraz bezpieczeństwa użytkowania instalacji. Korzystając z dobrej jakości zaciskarki, można również uniknąć problemów związanych z luźnymi połączeniami, które mogą prowadzić do przegrzewania się przewodów i potencjalnych zagrożeń pożarowych.

Pytanie 35

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 4 napędy.

B. 5 napędów.

C. 6 napędów.

D. 3 napędy.

Odpowiedź 4 napędy jest prawidłowa, ponieważ na schemacie manipulatora widać cztery różne elementy napędowe, które pełnią kluczowe funkcje w jego działaniu. Dwa siłowniki są odpowiedzialne za ruch wzdłuż osi, co jest niezbędne do precyzyjnego operowania narzędziami manipulatora. Silnik, który jest przedstawiony jako prostokąt z krzyżem, zapewnia dynamiczny napęd, co jest istotne dla skuteczności i szybkości pracy manipulatora. Ponadto, zawór, symbolizowany przez romb, reguluje przepływ medium, co również jest kluczowe dla poprawnego działania napędów pneumatycznych lub hydraulicznych. W praktyce, wiedza na temat liczby i rodzaju napędów w manipulatorze pozwala inżynierom projektować bardziej wydajne i funkcjonalne systemy automatyzacji, które spełniają wysokie standardy jakości i bezpieczeństwa. Zarówno w przemyśle, jak i w zastosowaniach robotów współpracujących, zrozumienie działania poszczególnych komponentów napędowych jest kluczowe dla optymalizacji procesów produkcyjnych.

Pytanie 36

Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko

A. magnetooptyczne (Faradaya)

B. magnotorezystancji (Gaussa)

C. zwane efektem Dopplera

D. piezoelektryczne

Zjawisko magnotorezystancji (Gaussa) jest szeroko stosowane w czujnikach przekształcających przemieszczenie liniowe na sygnał elektryczny ze względu na swoją wysoką czułość i precyzję. Magnotorezystancja polega na zmianie oporu elektrycznego materiału w wyniku działania pola magnetycznego. W praktyce, czujniki te mogą być wykorzystane w różnych aplikacjach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. W standardach branżowych, takich jak IEC 61131, podkreśla się znaczenie precyzyjnych pomiarów w systemach automatyzacji, co czyni rozwiązania bazujące na magnotorezystancji preferowanym wyborem. Przykładem może być zastosowanie w czujnikach położenia w silnikach elektrycznych, gdzie dokładne informacje o przemieszczeniu są kluczowe dla efektywności i bezpieczeństwa operacji. Ponadto, magnotorezystancyjne czujniki są odporne na zakłócenia elektromagnetyczne, co zwiększa ich niezawodność w trudnych warunkach przemysłowych. Z tego względu, ich wykorzystanie w nowoczesnych systemach pomiarowych stanowi standard w wielu branżach.

Pytanie 37

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Napięcie zasilania (V ~/Hz)	230/50
Napięcie zasilania akcesoriów (V DC)	24
Maks. obciążenie akcesoriów (mA)	200
Układ logiczny	Automatyczny/ półautomatyczny
Wyprowadzenia płyty	Otwieranie/stop/ zabezpieczenia/ ukł. kontrolny/lampka błyskowa 24 VDC
Czas świecenia lampy oświetleniowej	2 min

	Napięcie wyjściowe	Natężenie prądu wyjściowego
Zasilacz 1.	24 V ~	0,5 A
Zasilacz 2.	24 V =	0,2 A
Zasilacz 3.	230 V ~	0,5 A
Zasilacz 4.	230 V =	0,2 A

A. Zasilacza 3.

B. Zasilacza 2.

C. Zasilacza 1.

D. Zasilacza 4.

Wybór zasilacza 2 to strzał w dziesiątkę, bo jego parametry, czyli napięcie 24 V i prąd 0,2 A, idealnie pasują do wymagań tych napędów bramy garażowej. Napędy, które mamy w ofercie, zwykle potrzebują stabilnego zasilania 24 V DC, to takie standardowe napięcie w wielu systemach automatyzacji. Napięcie jest mega ważne, bo jak byśmy dali za wysokie, to to może popsuć elektronikę, a jak za niskie, to napęd nie będzie działał jak trzeba. Dzięki temu, że dobrze dobraliśmy zasilacz, zapewniamy nie tylko sprawne działanie, ale też dłuższą żywotność napędu. W praktyce, kiedy dobieramy zasilacz do napędu bramy, musimy zwracać uwagę nie tylko na napięcie, ale także na prąd – zasilacz musi dawać wystarczająco dużo prądu przy rozruchu. Wiele zasilaczy ma różne zabezpieczenia, jak zabezpieczenie przeciążeniowe, co rzecz jasna poprawia bezpieczeństwo. Zasilacz 2 świetnie sprawdzi się w automatyce, która obsługuje otwieranie i zamykanie bramy, co znacznie podnosi komfort i bezpieczeństwo użytkowania.

Pytanie 38

Jaką metodę nie wykorzystuje się do wykrywania błędów transmisji danych w sieciach komunikacyjnych?

A. Sprawdzanie parzystości

B. Weryfikacja sumy kontrolnej

C. Cykliczna redundancja

D. Pomiar napięcia sygnału przesyłanego

Pomiar poziomu napięcia przesyłanego sygnału nie jest metodą wykorzystywaną do detekcji błędów transmisji danych, ponieważ w tym przypadku skupiamy się na analizie parametrów sygnału, a nie na weryfikacji jego poprawności. W kontekście komunikacji sieciowej, detekcja błędów ma na celu identyfikację i korekcję błędów, które mogą wystąpić podczas przesyłania danych. Przykładowe metody detekcji błędów obejmują kontrolę parzystości, która polega na dodaniu bitu parzystości do zbioru danych, aby zapewnić, że liczba bitów o wartości 1 jest parzysta lub nieparzysta. Analiza sumy kontrolnej, która polega na obliczaniu sumy wartości bajtów w ramce danych, również jest powszechnie stosowana. Cykliczna kontrola nadmiarowości (CRC) to bardziej zaawansowana technika, która wykorzystuje wielomiany do detekcji błędów w przesyłanych danych. Każda z tych metod ma swoje zastosowania w różnych protokołach komunikacyjnych, co czyni je istotnymi w zapewnieniu integralności danych. Rozumienie tych metod jest kluczowe dla inżynierów i specjalistów w dziedzinie sieci komputerowych, ponieważ pozwala na projektowanie bardziej niezawodnych systemów przesyłowych.

Pytanie 39

Wartość mocy czynnej wskazywana przez watomierz wynosi

A. 65 W

B. 325 W

C. 500 W

D. 130 W

Niepoprawne odpowiedzi mogą wynikać z kilku powszechnych błędów poznawczych związanych z interpretacją wskazań watomierza. Wartości takie jak 65 W, 130 W i 500 W mogą wydawać się logiczne na pierwszy rzut oka, jednak są one mylące z punktu widzenia właściwej analizy skali urządzenia. Na przykład, odczytanie wskaźnika na skali jako 65 W może być wynikiem błędnego założenia, że wskazówka wskazuje na najbliższą wartość jednostkową, zamiast dokładnie ocenić położenie między dwiema wartościami. Tego typu błędne założenia mogą prowadzić do znacznych pomyłek w obliczeniach i analizach związanych z mocą elektryczną. W przypadku wartości 130 W, można zauważyć, że jest to zbyt wysoka moc, biorąc pod uwagę położenie wskazówki, co sugeruje, że odczyt został zinterpretowany bez uwzględnienia skali. Wartość 500 W jest z kolei całkowicie nieadekwatna, gdyż znacznie przekracza zakres wskazania na skali, co jest podstawowym błędem w odczycie. Ważnym aspektem w pracy z watomierzami jest umiejętność rozpoznawania i interpretowania wartości na skali, co jest kluczowe w kontekście efektywności energetycznej oraz prawidłowego pomiaru i monitorowania zużycia energii w różnych aplikacjach przemysłowych i użytkowych.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
