Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 11 maja 2026 09:01
Data zakończenia: 11 maja 2026 09:23

Egzamin zdany!

Wynik: 21/40 punktów (52,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał do analizy. W jaki sposób powinien być ustawiony oscyloskop, aby za pomocą krzywych Lissajous oszacować przybliżoną częstotliwość sygnału do badania?

A. ADD

B. SINGLE

C. DUAL

D. X - Y

Wybór trybu X - Y w oscyloskopie dwukanałowym jest kluczowy dla analizy sygnałów za pomocą krzywych Lissajous. W tym trybie sygnał z kanału CH-A jest przedstawiany na osi Y, a sygnał z kanału CH-B na osi X, co pozwala na bezpośrednie porównanie obu sygnałów. Krzywe Lissajous są wykorzystywane do wizualizacji relacji częstotliwości i fazy między dwoma sygnałami. Jeżeli częstotliwości obu sygnałów są zbliżone, na ekranie oscyloskopu pojawi się charakterystyczny kształt krzywej, którego geometria pozwala na określenie stosunku częstotliwości sygnałów. Na przykład, jeśli sygnał badany w CH-A ma częstotliwość 2 razy większą niż sygnał w CH-B, to na oscyloskopie zobaczymy kształt przypominający elipsę. To podejście jest powszechnie stosowane w praktyce inżynieryjnej, szczególnie w dziedzinach takich jak telekomunikacja i elektronika, gdzie precyzyjna analiza sygnałów jest niezbędna. Poprawna interpretacja krzywych Lissajous wymaga znajomości relacji między częstotliwościami oraz umiejętności ich analizy, co jest istotnym aspektem pracy z oscyloskopem.

Pytanie 2

Na jakim zakresie woltomierza należy dokonać pomiaru napięcia AC o wartości skutecznej 90 V?

A. 750 V AC

B. 100 V DC

C. 500 V DC

D. 200 V AC

Odpowiedź 200 V AC jest prawidłowa, ponieważ przy pomiarach napięcia przemiennego, zaleca się wybór zakresu, który jest co najmniej o 20% wyższy od wartości mierzonych. Wartość skuteczna 90 V oznacza, że szczytowe napięcie tego sygnału wynosi około 127 V (obliczone z wzoru Vp = Vrms * √2). Użycie zakresu 200 V AC zapewnia odpowiednią rezerwę, minimalizując ryzyko uszkodzenia woltomierza oraz zapewnia lepszą dokładność pomiaru. Przykładem zastosowania może być monitorowanie systemów zasilania w budynkach, gdzie do pomiaru używane są woltomierze przenośne. W praktyce, standardy takie jak IEC 61010 wymagają odpowiednich zakresów pomiarowych, aby zapobiegać błędom wynikającym z przekroczenia maksymalnych wartości napięcia. Ponadto, stosowanie zakresu AC jest kluczowe, ponieważ napięcie przemienne nie powinno być mierzone na zakresach przeznaczonych dla napięcia stałego, co mogłoby prowadzić do fałszywych odczytów i potencjalnych zagrożeń dla sprzętu.

Pytanie 3

Jakim narzędziem wykonuje się pobielanie końcówek przewodów elektrycznych?

A. zgrzewarki

B. opalarki

C. nagrzewnicy

D. lutownicy

Pobielanie końcówek przewodów elektrycznych za pomocą lutownicy jest standardową praktyką w branży elektroinstalacyjnej. Lutownica, która wykorzystuje wysoką temperaturę do stopienia lutu, umożliwia trwałe połączenie przewodu z końcówką, co jest kluczowe dla zapewnienia dobrej przewodności elektrycznej oraz długotrwałej trwałości połączenia. W procesie lutowania ważne jest, aby przed przystąpieniem do pracy, odpowiednio przygotować powierzchnię przewodu, usuwając wszelkie zanieczyszczenia oraz oksydację. Zastosowanie lutownicy jest szczególnie istotne w kontekście norm i standardów, takich jak IEC 60364, które określają wymagania dotyczące instalacji elektrycznych. Dobrą praktyką jest również stosowanie lutów o odpowiednich parametrach, co wpływa na jakość oraz niezawodność wykonanego połączenia. Warto zaznaczyć, że technika lutowania wymaga pewnej wprawy oraz znajomości zasad bezpieczeństwa, aby uniknąć poparzeń oraz innych niebezpieczeństw związanych z obsługą urządzeń grzewczych.

Pytanie 4

Zasilacz impulsowy osiąga maksymalną moc wyjściową równą 60 W oraz napięcie 12 V. Jaki minimalny zakres prądu powinien być ustawiony, aby uniknąć uszkodzenia miernika?

A. 1 A

B. 2 A

C. 5 A

D. 0,5 A

Poprawna odpowiedź to 5 A, ponieważ aby określić minimalny zakres prądowy, który należy ustawić na mierniku, musimy obliczyć maksymalny prąd, jaki zasilacz impulsowy może dostarczyć przy maksymalnej mocy 60 W i napięciu 12 V. Zastosowanie wzoru P = U × I, gdzie P to moc, U to napięcie, a I to prąd, pozwala nam na obliczenie prądu: I = P / U = 60 W / 12 V = 5 A. Oznacza to, że przy prądzie o wartości 5 A zasilacz osiągnie swoją maksymalną moc wyjściową. Ustawienie niższego zakresu prądowego (np. 2 A, 1 A czy 0,5 A) spowoduje, że miernik nie będzie w stanie zmierzyć maksymalnego prądu, co może skutkować jego uszkodzeniem. Dlatego ważne jest, aby przy pomiarach prądowych stosować się do zasad bezpieczeństwa, zapewniając odpowiednią wartość zakresu pomiarowego, co jest podstawową praktyką w pracy z urządzeniami elektrycznymi i elektronicznymi.

Pytanie 5

W układzie pomiarowym wzmacniacza na wyjściu otrzymano przebieg sinusoidalny napięcia, przedstawiony na wykresie. Ile wynosi wartość amplitudy napięcia i jego okresu?

A. U=0,4 V, T=2 s

B. U=0,2 V, T=1 s

C. U=0,4 V, T=1 s

D. U=0,2 V, T=2 s

Wybór odpowiedzi, który nie uwzględnia prawidłowych wartości amplitudy i okresu, może wynikać z zrozumienia dotyczącego odczytu z wykresu oraz błędnej interpretacji jednostek. Użytkownicy często mylą amplitudę z średnią wartością napięcia, co prowadzi do błędnego odczytu wysokości na osi Y. Amplituda sinusoidy jest definiowana jako maksymalne wychylenie od osi zerowej, a nie jako suma wartości. Ponadto, błędne odczytywanie okresu mogą wynikać z niepoprawnego zliczania działek na osi X lub mylenia jednostek czasu. Zrozumienie, że okres to czas potrzebny na pełne powtórzenie cyklu, jest kluczowe; w przypadku sinusoidy liczba działek musi być odpowiednio przeliczona, co w tym przykładzie zostało zrealizowane poprawnie. Kiedy nieprawidłowo odczytujemy okres, często zaniżamy lub zawyżamy wartość, co prowadzi do nieprawidłowych wyników. W kontekście praktycznym, błędna interpretacja tych wartości może skutkować poważnymi problemami w aplikacjach, gdzie precyzyjne pomiary są kluczowe, na przykład w systemach wzmacniaczy audio, które wymagają dokładnych parametrów sygnału do prawidłowego działania. Ważne jest, aby przy analizie przebiegów sinusoidalnych zwracać uwagę na każde szczegółowe oznaczenie na osiach wykresu, aby uzyskać właściwe wartości.

Pytanie 6

Jakie złącza powinny być wykorzystane dla kabli koncentrycznych w systemie monitoringu telewizyjnego?

A. HDMI

B. BNC

C. SCART

D. DIN

Złącza BNC (Bayonet Neill-Concelman) są powszechnie stosowane w systemach telewizji dozorowej ze względu na ich prostotę, niezawodność oraz doskonałe właściwości sygnałowe. Złącza te są zaprojektowane do pracy z kablami koncentrycznymi, co czyni je idealnym rozwiązaniem w aplikacjach wymagających przesyłania sygnałów wideo. W systemach CCTV, BNC umożliwia szybkie i łatwe podłączenie kamer do rejestratorów, a także zapewnia stabilne połączenie, które minimalizuje straty sygnału. W praktyce, złącza BNC są również szeroko stosowane w profesjonalnych systemach telekomunikacyjnych oraz w transmisji sygnałów wideo w studiach telewizyjnych. Dzięki swojej konstrukcji, złącza BNC pozwalają na łatwe wypinanie i wpinaliwaniu, co jest istotne w kontekście serwisowania i rozbudowy systemów monitorujących. Ponadto, standardy branżowe, takie jak SMPTE 292M, wspierają użycie złącz BNC w aplikacjach wideo, co podkreśla ich znaczenie i niezawodność w tej dziedzinie.

Pytanie 7

Jakie urządzenie jest wykorzystywane do łączenia włókien w komunikacyjnym kablu światłowodowym?

A. zaciśniacz

B. spawarka

C. zgrzewarka

D. który służy do lutowania

Wybór narzędzi do łączenia włókien optycznych może być mylący, szczególnie gdy rozważa się zastosowanie zaciskarki, lutownicy czy zgrzewarki. Zaciskarka jest narzędziem używanym do łączenia kabli elektrycznych i nie ma zastosowania w kontekście włókien optycznych. Jej mechanizm opiera się na zgrzewaniu metalowych przewodów, co jest całkowicie nieodpowiednie dla delikatnych włókien optycznych, które wymagają precyzyjnego połączenia bez narażania ich na uszkodzenia. Lutownica, natomiast, jest narzędziem stosowanym w elektronice do łączenia komponentów elektronicznych, a jej zasada działania polega na topnieniu cyny, co w przypadku włókien optycznych jest niewłaściwe, ponieważ nie ma możliwości skutecznego lutowania materiałów optycznych. Zgrzewarka także nie znajduje zastosowania w tej dziedzinie, ponieważ jej działanie opiera się na łączeniu materiałów przez wysokotemperaturowe zgrzewanie, co w przypadku włókien może prowadzić do ich zniszczenia. Aby połączyć włókna optyczne w sposób efektywny i bezpieczny, niezbędne jest zrozumienie różnic pomiędzy tymi technologiami oraz ich zastosowań w praktyce. Właściwe podejście do łączenia włókien optycznych, które zapewnia minimalizację strat sygnału i wysoką jakość połączenia, opiera się na wiedzy o technicznych aspektach używania spawarek światłowodowych, co podkreśla znaczenie właściwego wyboru narzędzi w branży telekomunikacyjnej.

Pytanie 8

Aby podłączyć sygnalizator optyczno-akustyczny z syreną, należy zastosować złącze śrubowe. Mając na uwadze, że syrena działa na napięciu 24 V i zużywa prąd 3,45 A, wskaż odpowiednie złącze spełniające te parametry?

A. 30 V; 9 A; 0,75 mm2

B. 30 V; 3 A; 0,5 mm2

C. 12 V; 9 A; 0,75 mm2

D. 230 V; 1,25 A; 0,4 mm2

Złe dobieranie złączy, które nie spełniają wymagań dla syreny, może prowadzić do różnych problemów z funkcjonowaniem i bezpieczeństwem całej instalacji. Na przykład złącze 30 V; 3 A; 0,5 mm2 jest nieodpowiednie, bo 3 A jest poniżej tego, co syrena potrzebuje, czyli 3,45 A. To może prowadzić do przegrzewania się przewodów i ich uszkodzeń. Przekroczenie dopuszczalnych wartości to nie tylko zniszczenie materiałów, ale też ryzyko pożaru. Złącze 230 V; 1,25 A; 0,4 mm2 w ogóle nie nadaje się do zasilania urządzenia działającego na 24 V, bo to może stworzyć problemy związane z nadmiernym napięciem. Użycie złącza 12 V; 9 A; 0,75 mm2 też nie jest okej, bo to napięcie 12 V jest za niskie, przez co syrena nie będzie działać jak trzeba. To pokazuje, jak ważne jest, żeby rozumieć zasady doboru parametrów elektrycznych i ich znaczenie dla bezpieczeństwa w instalacjach. Dobrze zawsze sprawdzić specyfikacje techniczne przed wyborem złącza, bo można popełnić błędy, takie jak złe napięcie czy prąd, co kończy się kiepsko dla całej instalacji.

Pytanie 9

Kamera, działająca w systemie monitoringu wizyjnego, która jest umieszczona na zewnątrz i rejestruje obraz w każdych warunkach, powinna być wyposażona w

A. oświetlacz IR

B. obudowę metalową

C. obudowę z plastiku

D. obiektyw szerokokątny

Oświetlacz IR to naprawdę ważny element w kamerach do monitoringu, zwłaszcza tych na zewnątrz. Dzięki niemu możemy nagrywać obrazy nawet w ciemnościach, bo chociaż to światło jest niewidoczne dla nas, kamery to widzą. To jest mega przydatne, szczególnie na parkingach czy w ogrodach, gdzie czasami jest naprawdę ciemno. Takie oświetlacze pomagają kamerom działać dobrze w różnych warunkach i są uwzględnione w normach branżowych, jak EN 50132. Dzięki nim monitoring może być efektywny przez całą dobę, co ratuje nas w różnych sytuacjach, poprawiając bezpieczeństwo na terenie, który obserwujemy. Można powiedzieć, że to kluczowy element w całym systemie.

Pytanie 10

Jakie oznaczenie skrócone odnosi się do zakresu fal radiowych o częstotliwości mieszczącej się pomiędzy 30 MHz a 300 MHz, w którym swoje audycje nadają stacje radiowe wykorzystujące modulację FM?

A. MF

B. LF

C. UHF

D. VHF

W odpowiedziach, które nie wyszły, widać, że nieco pomyliłeś się z klasyfikacją fal radiowych. LF to skrót od Low Frequency, czyli niskie częstotliwości, i obejmuje zakres od 30 kHz do 300 kHz, co jakby nie pasuje do podanego pytania. Z kolei MF, czyli Medium Frequency, ma zakres od 300 kHz do 3 MHz, co również nie jest tym, czego szukaliśmy. A UHF, oznaczający Ultra High Frequency, to już od 300 MHz do 3 GHz, co głównie używa się w telekomunikacji i telewizji. Często ludzie myślą, że te terminy się pokrywają, ale w praktyce jest inaczej. Każde pasmo ma swoje specyficzne zastosowania, co jest istotne dla inżynierów dźwięku czy ludzi zajmujących się radiem. Dlatego warto zrozumieć te różnice, bo to naprawdę przydaje się w pracy z systemami komunikacji.

Pytanie 11

Który przewód służy do podłączenia głośników do wyjść audio wzmacniacza?

A. C.

B. D.

C. B.

D. A.

Przewód oznaczony literą C to przewód głośnikowy, który jest kluczowym elementem w systemach audio. Jego główną funkcją jest przesyłanie sygnałów audio z wyjścia wzmacniacza do głośników. W odróżnieniu od innych typów przewodów, przewody głośnikowe charakteryzują się większym przekrojem, co pozwala na transfer większej mocy bez znaczących strat. W standardowej instalacji audio wykorzystuje się przewody o średnicy od 0,75 mm² do 2,5 mm², w zależności od mocy wzmacniacza oraz długości przewodu. Ważne jest, aby stosować przewody o odpowiedniej jakości, które są odporne na zakłócenia elektromagnetyczne, co ma kluczowe znaczenie dla jakości dźwięku. Przykładem zastosowania przewodów głośnikowych jest ich użycie w systemach kina domowego, gdzie zapewniają one prawidłowe przesyłanie sygnału do głośników, co wpływa na ogólną jakość dźwięku podczas odtwarzania filmów. Ponadto, zastosowanie przewodów głośnikowych zgodnych z normami oraz dobrymi praktykami branżowymi pozwala na długoterminowe użytkowanie oraz minimalizację ryzyka awarii.

Pytanie 12

Ile wynosi przesunięcie fazowe sygnałów sinusoidalnych o tej samej częstotliwości na przedstawionym rysunku?

A. 120°

B. 60°

C. 180°

D. 90°

Odpowiedzi 180°, 60° i 120° są nieprawidłowe, ponieważ błędnie interpretują zjawisko przesunięcia fazowego. Przesunięcie fazowe 180° sugeruje, że dwa sygnały są przeciwne, co oznacza, że maksima jednego sygnału pokrywają się z minimami drugiego. Takie przesunięcie jest typowe dla sygnałów o przeciwnych fazach, jednak na przedstawionym rysunku sygnały są widoczne w tej samej pozycji, co wyklucza tę możliwość. Odpowiedź 60° wskazuje na zbyt małe przesunięcie, które nie odpowiada wymogom dla sinusoidalnych sygnałów o tej samej częstotliwości. Natomiast przesunięcie fazowe 120° jest także niepoprawne, ponieważ odpowiadałoby ono sytuacji, w której jeden sygnał wyprzedza drugi o dwie działki, co nie znajduje potwierdzenia w analizowanej grafice. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, obejmują nieprawidłową interpretację oznaczeń osi, błędne oszacowania okresów sygnałów, a także brak uwzględnienia zasad fizyki fal, takich jak zasada superpozycji. Dlatego kluczowe jest, aby przy analizie sygnałów sinusoidalnych zwracać uwagę na ich charakterystyki oraz umiejętnie korzystać z narzędzi do pomiaru i analizy, takich jak oscyloskopy, które umożliwiają precyzyjne określenie przesunięcia fazowego.

Pytanie 13

Bezpiecznik topikowy stanowi komponent, który chroni przed efektami

A. spadku napięcia zasilającego

B. przepięć w instalacji elektrycznej

C. zwarć w obwodzie elektrycznym

D. nagromadzenia ładunku elektrostatycznego

Bezpiecznik topikowy jest kluczowym elementem zabezpieczeń elektrycznych, zapobiegającym skutkom zwarć w obwodzie elektrycznym. Działa na zasadzie przerywania obwodu, gdy prąd przepływający przez niego przekroczy określoną wartość. W przypadku zwarcia, prąd składający się z dużych wartości może prowadzić do przegrzania przewodów, co skutkuje uszkodzeniem urządzeń i zwiększa ryzyko pożaru. Bezpieczniki topikowe są powszechnie stosowane w instalacjach domowych i przemysłowych, zgodnie z normami takimi jak PN-EN 60269. Dobrze dobrany bezpiecznik topikowy chroni nie tylko instalację, ale również podłączone urządzenia, takie jak komputery czy sprzęt RTV. W przypadku awarii, wymiana bezpiecznika jest prostym zadaniem, które można wykonać samodzielnie, co czyni je praktycznym rozwiązaniem. Zrozumienie roli bezpiecznika topikowego w systemach zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych.

Pytanie 14

Do połączenia jakich urządzeń nie nadaje się przedstawiony na fotografii kabel zakończony z obu stron złączem RJ-45?

A. Telewizora z routerem.

B. Komputera z modemem.

C. Komputera z routerem.

D. Modemu z gniazdem telefonicznym

Istnieje kilka nieporozumień związanych z błędnymi odpowiedziami, które mogą prowadzić do mylnych wniosków o zastosowaniu kabla zakończonego złączem RJ-45. Przede wszystkim, połączenie komputera z modemem przez RJ-45 jest jak najbardziej możliwe i często stosowane. RJ-45 jest standardem dla Ethernetu, co oznacza, że jest on dedykowany do komunikacji danych w sieciach lokalnych. W związku z tym, twierdzenie, że RJ-45 mógłby łączyć komputer z modemem, jest błędne. Również podłączenie telewizora do routera za pomocą kabla RJ-45 jest praktyką szeroko stosowaną, zwłaszcza w aktualnych modelach telewizorów, które posiadają złącza Ethernetowe. To umożliwia korzystanie z funkcji smart TV, takich jak strumieniowanie filmów online czy przeglądanie Internetu. Z kolei połączenie modemu z gniazdem telefonicznym przez RJ-45 jest nieprawidłowe, ponieważ gniazda telefoniczne najczęściej wykorzystują złącza RJ-11. Stąd wynika nieporozumienie, które prowadzi do błędnych odpowiedzi. Kluczowe jest, aby zrozumieć, jakie złącza są przeznaczone do konkretnych zastosowań oraz jakie standardy należy stosować przy tworzeniu połączeń sieciowych. Wiedza na temat różnic pomiędzy złączami RJ-45 i RJ-11 pomoże uniknąć typowych błędów związanych z nieodpowiednim łączeniem urządzeń.

Pytanie 15

Na początku prac konserwacyjnych dotyczących instalacji alarmowej przewodowej, co powinno być zrobione jako pierwsze?

A. wprowadzić centralę w tryb serwisowy

B. ustawić alarm w tryb czuwania

C. zabrać alarm z zasilania oraz akumulatora

D. odłączyć wszystkie urządzenia sygnalizacyjne

Wprowadzenie centralę alarmową w tryb serwisowy jest kluczowym krokiem przed przystąpieniem do prac konserwacyjnych. Działanie to pozwala na zminimalizowanie ryzyka przypadkowego uruchomienia alarmu, co mogłoby prowadzić do niepotrzebnych powiadomień lub interwencji służb ochrony. Tryb serwisowy często blokuje funkcję alarmu, umożliwiając technikowi bezpieczne przeprowadzanie potrzebnych działań, takich jak przegląd, czyszczenie komponentów czy wymiana uszkodzonych części. Ponadto, w tym trybie można zbierać dane diagnostyczne, które mogą wskazać na potencjalne problemy z instalacją. Wprowadzenie systemu w stan serwisowy jest zgodne z dobrymi praktykami branżowymi oraz z zaleceniami większości producentów systemów alarmowych, co przyczynia się do długotrwałej niezawodności i efektywności systemu. Przykładem może być system, w którym wykrycie usterek w trybie serwisowym pozwala na ich szybkie usunięcie, zanim doprowadzą one do pełnej awarii systemu.

Pytanie 16

Jakie jest przybliżone wartości rezystancji trzech rezystorów połączonych równolegle, jeżeli rezystancja każdego z nich wynosi 30 kΩ?

A. 10 kΩ

B. 15 kΩ

C. 60 kΩ

D. 90 kΩ

Kiedy mamy rezystory połączone równolegle, całkowita rezystancja R obliczamy według wzoru: 1/R = 1/R1 + 1/R2 + 1/R3. Dla trzech rezystorów, każdy o rezystancji 30 kΩ, wygląda to tak: 1/R = 1/30k + 1/30k + 1/30k, co możemy uprościć do 1/R = 3/30k. Po przekształceniu dostajemy R = 30k/3, co daje nam 10kΩ. W praktyce, połączenie równoległe rezystorów jest często używane w układach, gdzie chcemy obniżyć całkowitą rezystancję, a więc zwiększyć przepływ prądu. Na przykład w układach audio, gdzie więcej rezystorów równolegle pomaga obniżyć impedancję, co jest super dla wzmocnienia sygnału. Dobrze jest też rozumieć, jak wartości rezystancji wpływają na charakterystykę całego obwodu, bo to kluczowa sprawa w projektowaniu systemów elektronicznych.

Pytanie 17

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

A. RJ-45

B. TNC

C. BNC

D. HDMI

Zrozumienie zastosowania różnych typów złącz jest kluczowe dla skutecznego zarządzania infrastrukturą sieciową. Odpowiedzi takie jak BNC, TNC czy HDMI mogą wzbudzać pewne zamieszanie w kontekście użycia narzędzi do zaciskania, jednak każda z nich ma swoje specyficzne zastosowania, które różnią się znacząco od RJ-45. Złącza BNC i TNC są często wykorzystywane w systemach telewizyjnych oraz komunikacji radiowej, gdzie kluczowe staje się połączenie sygnałów analogowych, a ich instalacja odbywa się przy użyciu innych metod, takich jak lutowanie. Z kolei złącze HDMI jest standardem dla cyfrowego przesyłu dźwięku i obrazu, które nie wymaga zaciskania, lecz korzysta z gotowych kabli i wtyków, co czyni jego użycie wygodnym, ale nie związanym z procesem zaciskania. Typowe błędy myślowe, które prowadzą do pomyłek w wyborze odpowiednich narzędzi, związane są często z brakiem zrozumienia różnic technologicznych między tymi złączami. Każde złącze ma swoje unikalne właściwości i wymagania dotyczące instalacji, co powinno być uwzględniane w praktyce inżynieryjnej. Zrozumienie tych różnic nie tylko zwiększa efektywność pracy, ale również zapobiega problemom związanym z niekompatybilnością.

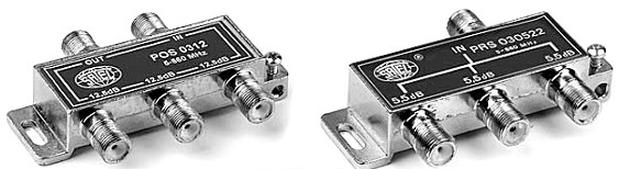

Pytanie 18

Zamieszczone zdjęcie przedstawia

A. dwa odgałęźniki różnych typów.

B. odgałęźnik i zwrotnicę antenową.

C. odgałęźnik i wzmacniacz trzykanałowy.

D. odgałęźnik i rozgałęźnik.

Wydaje mi się, że wybranie złej odpowiedzi może wynikać z nieporozumienia, bo odgałęźniki i rozgałęźniki to nie to samo. Odpowiedź, która wskazuje na odgałęźnik i zwrotnicę, jest myląca, bo zwrotnica ma zupełnie inny cel niż dzielenie sygnału. Zazwyczaj używa się jej w bardziej skomplikowanych systemach, gdzie trzeba zmieniać źródła sygnału. To znacznie różni się od tego, co tutaj potrzebujemy. Dlatego wybór dwóch odgałęźników jako różnych typów też jest nietrafiony, bo nie potrafią one podzielić sygnału tak, żeby wyjścia były równe. A co do odgałęźnika i wzmacniacza trzykanałowego – to również nie to, bo wzmacniacz służy do zwiększania sygnału, a nie do jego dzielenia. Ważne jest, żeby rozumieć, że te urządzenia pełnią zupełnie różne role w systemach sygnałowych, co jest kluczowe w telekomunikacji.

Pytanie 19

Jak nazywa się jednostka mocy pozornej?

A. war.

B. watogodzina.

C. wat.

D. woltoamper.

Wat (W) jest jednostką mocy czynnej, a nie pozornej. Moc czynna to ta energia, która wykonuje pracę w obwodzie elektrycznym. Istnieje wiele sytuacji, w których pomiar tylko mocy czynnej jest niewystarczający. W obwodach prądu przemiennego, gdzie występują elementy indukcyjne i pojemnościowe, mierzona moc czynna nie odzwierciedla całkowitego obciążenia systemu. Z kolei moc bierna, wyrażana w warach (VAR), jest związana z energią, która oscyluje między źródłem a obciążeniem, a moc pozorna łączy obie te wartości. Watogodzina (Wh) to jednostka energii, a nie mocy, co może prowadzić do zamieszania. Użycie watogodziny do opisu mocy pozornej jest błędne, ponieważ moc jest miarą energii w jednostce czasu, a nie zbiornikiem energii. Kolejnym typowym błędem jest mylenie jednostek bezpośrednio związanych z mocą czynną z jednostkami odnoszącymi się do energii. Warto zrozumieć, że mocy biernej oraz pozornej nie można pominąć w obliczeniach, gdyż mają one kluczowe znaczenie dla wydajności systemów elektroenergetycznych. Dlatego ważne jest, aby przy projektowaniu i analizie obwodów elektrycznych uwzględniać wszystkie trzy rodzaje mocy, aby uniknąć problemów z wydajnością oraz nieprzewidzianymi awariami urządzeń.

Pytanie 20

Jak nazywa się program wykorzystywany do wyszukiwania błędów w kodach napisanych w asemblerze?

A. linkerem

B. kompilatorem

C. debuggerem

D. konwerterem

Debugger to narzędzie służące do analizy i diagnostyki programów komputerowych, które umożliwia programistom wykrywanie, identyfikowanie i usuwanie błędów w kodzie. Debugging to kluczowy etap w procesie rozwoju oprogramowania, szczególnie w przypadku programów napisanych w asemblerze, gdzie bliskość do sprzętu sprawia, że błędy mogą prowadzić do poważnych problemów. Przykładowo, podczas korzystania z debuggera programista może zatrzymać wykonanie programu w określonym punkcie, zbadać stan rejestrów oraz pamięci, co pozwala na precyzyjne określenie, dlaczego program nie działa tak, jak powinien. W praktyce, debugger pozwala na krokowe przechodzenie przez kod, co jest szczególnie przydatne w asemblerze, gdzie konstrukcje są niskopoziomowe i złożone. Dobre praktyki w zakresie debugowania obejmują korzystanie z takich narzędzi jak GDB dla systemów Unix, które wspierają różne architektury procesorów. Zrozumienie działania debuggera i umiejętność jego efektywnego wykorzystania jest niezbędne dla każdego programisty, który pracuje w niskopoziomowym programowaniu.

Pytanie 21

Jaką kamerę można rozpoznać na zdjęciu na podstawie złącz, w które jest wyposażona?

A. Zasilaną napięciem przemiennym.

B. Internetową monitoringu IP.

C. Z oświetlaczem IR.

D. Monitoringu przemysłowego CCTV.

Wybór innych opcji jako odpowiedzi prowadzi do szeregu nieporozumień dotyczących funkcji i zastosowań różnych typów kamer. Kamery z oświetlaczem IR zazwyczaj są używane w warunkach niskiego oświetlenia, wykorzystując podczerwień do rejestrowania obrazu nocą, ale nie są one bezpośrednio związane z charakterystycznym złączem RJ45, które wskazuje na kamerę IP. Z kolei monitoring przemysłowy CCTV opiera się głównie na systemach analogowych, które zazwyczaj korzystają z kabli koncentrycznych zamiast złącza sieciowego, co czyni tę odpowiedź nieprawidłową w kontekście złącza. Wybrane zasilanie napięciem przemiennym może być stosowane w różnych typach kamer, ale nie definiuje one ich jako kamer IP, które mogą być zasilane poprzez Ethernet. W kontekście projektowania systemów monitoringu kluczowe jest zrozumienie, jakie złącza i technologie są używane w danym rozwiązaniu, aby uniknąć błędnych założeń, które mogą prowadzić do nieefektywnej instalacji lub wyboru niewłaściwego sprzętu. Znajomość różnic między kamerami IP a analogowymi systemami CCTV jest niezbędna dla każdego, kto planuje wdrożenie systemu monitoringu, aby dostosować rozwiązania do konkretnych potrzeb i warunków otoczenia.

Pytanie 22

Analogowy woltomierz ma skalę od 0 do 100 działek. Jaka jest wartość napięcia, jeżeli pomiar był wykonany w zakresie 200 V, a wskaźnik wskazuje 80 działek?

A. 160 V

B. 40 V

C. 80 V

D. 120 V

W przypadku podanych odpowiedzi, wiele pomyłek wynika z niewłaściwego zrozumienia skali oraz sposobu przeliczania wartości. Na przykład, odpowiedź 80 V sugeruje, że użytkownik mógł błędnie uznać, że wskazówka wskazuje bezpośrednio wartość napięcia bez uwzględnienia skali. Możliwe, że rozumowanie opierało się na założeniu, że 80 działek to po prostu 80 V, co jest niezgodne z zasadami działania woltomierza, który wyskalowany jest w odniesieniu do maksymalnej wartości zakresu. Inną często spotykaną pomyłką jest odpowiedź 40 V, gdzie użytkownik mógł błędnie przypuszczać, że woltomierz działa na zasadzie prostego podziału zakresu, co prowadzi do pominięcia kluczowego elementu, jakim jest przeliczanie wartości działek na rzeczywiste napięcie. Odpowiedź 120 V również pokazuje nieporozumienie, w którym użytkownik mógł zakładać, że 80 działek to 2/3 z maksymalnych 200 V, co jednak nie jest poprawnym podejściem w kontekście wyliczania wartości na analogowej skali. Kluczowe jest, aby użytkownicy zrozumieli mechanizm działania analogowych woltomierzy oraz zasady przeliczania wartości, aby unikać błędnych interpretacji wyników pomiarów. W praktyce, dokładność pomiarów jest fundamentem bezpieczeństwa w instalacjach elektrycznych, dlatego znajomość zasad jego działania jest niezbędna.

Pytanie 23

Firma zajmująca się pomiarami wydaje każdego roku 12 000 zł na legalizację sprzętu pomiarowego. Jaką kwotę zaoszczędzono, jeśli w drugim półroczu uzyskano 30% zniżki?

A. 1 200 zł

B. 1 800 zł

C. 3 600 zł

D. 1 000 zł

Wybór niepoprawnych odpowiedzi może wynikać z błędnej interpretacji danych dotyczących rabatu oraz niepełnego uwzględnienia rocznego kontekstu wydatków. Na przykład, odpowiedzi sugerujące kwoty w przedziale od 1 000 zł do 3 600 zł opierają się na mylnych obliczeniach. Często myśli się, że rabat powinien być stosowany do całkowitych wydatków rocznych, co jest błędne. Należy pamiętać, że rabat dotyczy tylko drugiego półrocza, co oznacza, że kluczowe jest uwzględnienie tylko połowy rocznych kosztów, a nie całkowitych. Ponadto, błędne odpowiedzi mogą też pochodzić z niepełnego zrozumienia pojęcia procentu i jego zastosowania w kontekście rabatów. Dla przykładu, obliczenie 30% z całkowitych wydatków rocznych 12 000 zł prowadzi do błędnych oszczędności w wysokości 3 600 zł, co nie ma zastosowania w danym przypadku. W obliczeniach finansowych istotne jest precyzyjne zrozumienie zakresu, na który ma wpływ rabat, a także umiejętność analizy wydatków w kontekście czasowym, co jest niezbędne dla właściwego zarządzania finansami w przedsiębiorstwie. Dobre praktyki w zarządzaniu kosztami podkreślają znaczenie dokładności oraz umiejętności modelowania scenariuszy, co pozwala na lepsze przewidywanie efektów finansowych działań biznesowych.

Pytanie 24

Aby podłączyć dysk twardy do płyty głównej komputera, jaki interfejs należy zastosować?

A. D-SUB 15

B. LPT

C. RS 232

D. SATA

Odpowiedź SATA jest prawidłowa, ponieważ jest to jeden z najpopularniejszych interfejsów stosowanych do podłączania dysków twardych i napędów SSD do płyt głównych komputerów. Standard SATA (Serial ATA) został wprowadzony, aby zastąpić starszy interfejs PATA (Parallel ATA) i oferuje znacznie wyższą prędkość transferu danych, co jest kluczowe w kontekście wydajności nowoczesnych systemów komputerowych. SATA obsługuje prędkości transferu do 6 Gb/s w wersji III, co pozwala na szybki dostęp do danych i efektywne wykonywanie operacji na plikach. Zastosowanie SATA umożliwia również łatwiejsze podłączanie i wymianę dysków, co jest istotne w kontekście modernizacji sprzętu. Warto również zauważyć, że złącza SATA mają charakterystyczny kształt i orientację, co ułatwia ich prawidłowe podłączenie. Przykładowo, podłączając dysk SSD do płyty głównej, użytkownik powinien zwrócić uwagę na odpowiednie złącze SATA, aby uniknąć problemów z wydajnością oraz kompatybilnością.

Pytanie 25

Na fotografii przedstawiono tylny panel

A. odbiornika TV-SAT.

B. rejestratora 6-kanałowego.

C. rejestratora 4-kanałowego.

D. odbiornika DVB-T.

Odpowiedź oznaczona jako rejestrator 4-kanałowy jest prawidłowa, ponieważ na fotografii widać tylny panel urządzenia z czterema wejściami do podłączenia kamer. Rejestratory 4-kanałowe są często stosowane w systemach monitoringu wideo, gdzie istnieje potrzeba podłączenia kilku kamer do jednego rejestratora. Przykładem zastosowania takiego urządzenia jest mały sklep lub biuro, gdzie nie ma potrzeby monitorowania dużych obszarów. W przypadku większych instalacji stosuje się rejestratory 8- lub 16-kanałowe, które mogą obsługiwać więcej kamer, co zwiększa zasięg monitoringu. Warto również zwrócić uwagę na to, że standardy branżowe dotyczące instalacji monitoringu wymagają odpowiedniego doboru urządzeń do specyfiki miejsca, co także uwzględnia liczbę kamer oraz ich rozmieszczenie. Wybór odpowiedniego rejestratora jest kluczowy dla efektywności systemu monitoringu oraz jakości rejestrowanego obrazu.

Pytanie 26

Na rysunku przedstawiono czujkę

A. stłuczeniową.

B. dymu.

C. zalania.

D. ruchu.

Czujka dymu na zdjęciu jest super ważnym elementem, jeśli chodzi o systemy przeciwpożarowe w budynkach. Jej główna rola to wykrywanie dymu, co jest zazwyczaj pierwszym znakiem, że coś może się dziać z ogniem. Jak tylko czujka wyczuje dym, włącza alarm, dzięki czemu mieszkańcy i odpowiednie służby mogą szybko zareagować. Zwykle montuje się je na sufitach tam, gdzie ryzyko pożaru jest większe, jak w kuchni, salonach czy na korytarzach. Fajnie by było, żebyś pamiętał, że według normy PN-EN 14604, czujki dymu powinny być testowane i konserwowane przynajmniej raz w roku, żeby działały jak należy. Ich stosowanie w różnych budynkach, od mieszkań po biura i zakłady przemysłowe, sprawia, że są naprawdę niezbędne w nowoczesnych systemach bezpieczeństwa przeciwpożarowego.

Pytanie 27

W jaką końcówkę powinien być zaopatrzony wkrętak, umożliwiający odkręcenie obudowy centralki alarmowej, jeśli producent zastosował wkręty z łbem oznaczonym jako PH2?

A. Pozidriv

B. Torx

C. Philips

D. Tri-Wing

Wybór niewłaściwej końcówki wkrętaka do odkręcania śrub w obudowie centralki alarmowej może prowadzić do wielu problemów. Zastosowanie końcówki Torx, choć popularnej w niektórych zastosowaniach, nie jest odpowiednie dla wkrętów oznaczonych jako PH2. Końcówki Torx mają inny kształt, co skutkuje tym, że nie przylegają one do łba wkrętu, co może prowadzić do poślizgów oraz uszkodzeń zarówno wkrętaka, jak i wkrętu. Z kolei końcówka Pozidriv, choć podobna do Philips, ma inną konstrukcję, co powoduje, że również nie pasuje do wkrętów PH2. Użycie tej końcówki może skutkować niepełnym wkręceniem lub odkręceniem, a także zniszczeniem łba wkrętu. Tri-Wing jest innym typem końcówki, która również nie ma zastosowania w tym przypadku, ponieważ przeznaczona jest do specyficznych aplikacji, jak np. wkręty stosowane w urządzeniach elektronicznych, gdzie wymagane są wysokie zabezpieczenia przed nieautoryzowanym dostępem. Typowe błędy myślowe prowadzące do wyboru niewłaściwej końcówki często wynikają z braku znajomości standardów oznaczania wkrętów oraz niewłaściwej analizy sytuacji, w której konieczne jest użycie konkretnego narzędzia. Dlatego tak istotne jest posiadanie odpowiedniej wiedzy technicznej oraz umiejętności w doborze właściwych narzędzi do pracy.

Pytanie 28

Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA

A. 820 Ohm

B. 120 Ohm

C. 420 Ohm

D. 220 Ohm

Dobór rezystora o wartości 420 Ohm do połączenia w szereg z diodą LED niebieską o napięciu przewodzenia 3,8 V jest poprawny, ponieważ zapewnia on odpowiedni spadek napięcia przy zadanym prądzie 10 mA. Przy napięciu zasilania wynoszącym 8 V, spadek napięcia na rezystorze obliczamy jako różnicę między napięciem zasilania a napięciem diody: 8 V - 3,8 V = 4,2 V. Aby uzyskać prąd 10 mA (0,01 A), korzystamy z prawa Ohma: R = U/I, gdzie U to spadek napięcia, a I to prąd. W naszym przypadku: R = 4,2 V / 0,01 A = 420 Ohm. Taki dobór rezystora jest zgodny z zasadami bezpieczeństwa i efektywności energetycznej. W praktyce, stosując odpowiednią wartość rezystora, można skutecznie chronić diodę przed zbyt wysokim prądem, co mogłoby prowadzić do jej uszkodzenia. Warto również przypomnieć, że w zastosowaniach LED, impulsy prądowe powinny być kontrolowane, aby zachować długowieczność komponentów. Znajomość tych zasad jest kluczowa w projektowaniu układów elektronicznych, szczególnie w kontekście zastosowań oświetleniowych.

Pytanie 29

W jaki sposób należy zrealizować połączenie uszkodzonego kabla koncentrycznego, który prowadzi do odbiornika sygnału telewizyjnego, aby miejsce złączenia wprowadzało minimalne tłumienie?

A. Skręcając żyłę sygnałową i ekran w miejscu uszkodzenia

B. Lutując żyłę sygnałową i ekran w miejscu uszkodzenia

C. Łącząc żyłę sygnałową i ekran przy pomocy złącza typu F

D. Łącząc żyłę sygnałową i ekran przy użyciu tulejek zaciskowych

Lutowanie rdzenia i oplotu w miejscu przerwania, choć może wydawać się praktycznym rozwiązaniem, nie jest zalecane w przypadku kabli koncentrycznych. Lutowanie może wprowadzić dodatkowe tłumienie sygnału z powodu zmian w impedancji, które mogą wystąpić na skutek niewłaściwego lutowania lub nieodpowiednich materiałów. Ponadto, w miejscach lutowania mogą pojawiać się zjawiska termiczne, które wpływają na jakość połączenia, w tym na trwałość samego kabla. Skręcanie rdzenia i oplotu to kolejna metoda, która, mimo że może być szybka i łatwa w zastosowaniu, prowadzi do niestabilnych połączeń. Takie połączenie jest bardziej narażone na zakłócenia elektromagnetyczne oraz wpływ warunków atmosferycznych, co może znacząco obniżyć jakość sygnału. Użycie tulejek zaciskowych również nie jest optymalne, ponieważ nie zapewnia odpowiedniego kontaktu elektrycznego, co może prowadzić do utraty sygnału w czasie. Rekomendowane standardy w branży telekomunikacyjnej, takie jak normy IEC dotyczące instalacji antenowych, wskazują na używanie złączy typu F jako najlepszego rozwiązania, co powinno skłonić profesjonalistów do unikania innych metod łączenia kabli koncentrycznych. W kontekście praktycznym, dobór odpowiedniej metody łączenia może znacząco wpłynąć na jakość odbioru sygnału telewizyjnego, dlatego warto stosować najnowsze standardy i technologie w celu zapewnienia optymalnej wydajności.

Pytanie 30

Jakiego typu czujkę powinno się wykorzystać w pomieszczeniu, gdzie występują intensywne ruchy powietrza spowodowane działaniem pieca lub klimatyzatora?

A. Dualną czujkę ruchu

B. Przewodową pasywną czujkę podczerwieni typu PET

C. Przewodową pasywną czujkę podczerwieni

D. Bezprzewodową pasywną czujkę podczerwieni

Wybieranie pasywnych czujek podczerwieni, jak te przewodowe czy bezprzewodowe, w pomieszczeniach, gdzie ruch powietrza jest dość intensywny, może być na dłuższą metę problematyczne. One działają na zmianach temperatury, więc w takich warunkach mogą fałszywie uznać, że coś się dzieje. Z moich doświadczeń wynika, że w biurach z klimatyzacją takie czujki mogą wprowadzać w błąd i wywoływać alarmy, gdzie ich nie ma. Złe dobranie czujki może sprawić, że cały system będzie działał słabo, co wiąże się z kosztami z fałszywych alarmów i może obniżyć zaufanie w systemie bezpieczeństwa. Nie zapominajmy też o standardach, jak PN-EN 50131-2-2, które mówią, że musimy dobrze dobrać czujki do konkretnego miejsca, a czujki dualne w takich warunkach wydają się znacznie lepsze.

Pytanie 31

Który z niżej wymienionych elementów nie wpływa na jakość odbioru sygnału telewizji cyfrowej?

A. Odległość od stacji nadawczej

B. Temperatura otoczenia

C. Stan kabla antenowego

D. Zjawisko burzy

Odbiór sygnału telewizji naziemnej jest determinowany przez szereg czynników, w tym odległość od nadajnika, stan przewodu antenowego oraz warunki atmosferyczne, takie jak wyładowania atmosferyczne. Często pojawia się mylne przekonanie, że temperatura zewnętrzna może wpływać na jakość odbioru, jednak nie jest to do końca prawdą. Odległość od nadajnika jest jednym z kluczowych czynników, ponieważ sygnał radiowy osłabia się w miarę oddalania się od źródła. W praktyce oznacza to, że im dalej znajduje się odbiornik od nadajnika, tym sygnał staje się słabszy i bardziej podatny na zakłócenia. Stan przewodu antenowego również ma kluczowe znaczenie; uszkodzony lub nieodpowiednio dobrany przewód może prowadzić do znacznych strat sygnału. Dodatkowo, wyładowania atmosferyczne mogą wpływać na jakość sygnału poprzez wytwarzanie zakłóceń elektromagnetycznych, co również przekłada się na problemy z odbiorem. Warto zauważyć, że wiele osób nie zdaje sobie sprawy z wpływu tych elementów na proces odbioru sygnału. Dlatego ważne jest, aby rozumieć, w jaki sposób każdy z tych czynników oddziałuje na jakość sygnału oraz jakie działania można podjąć w celu ich minimalizacji. Przykładowo, odpowiednia instalacja anteny, użycie wysokiej jakości przewodów, a także regularna konserwacja sprzętu mogą mieć kluczowe znaczenie dla uzyskania stabilnego odbioru sygnału telewizyjnego.

Pytanie 32

Jaka powinna być pojemność kondensatora C, aby układ miał stałą czasową T=2 s?

A. 2 mF

B. 2 ΩF

C. 20 ΩF

D. 2 nF

Zrozumienie, dlaczego niektóre odpowiedzi są błędne, wymaga analizy podstawowych zasad działania kondensatorów i ich wpływu na stałą czasową układów RC. Odpowiedzi, które sugerują pojemności 2 mF, 2 nF oraz 20 ΩF, są wynikiem niepoprawnych obliczeń lub niewłaściwej interpretacji wzoru na stałą czasową. Na przykład, wybór 2 mF sugeruje, że użytkownik mógł pomylić jednostki, sądząc, że większa pojemność powoduje dłuższy czas, co jest nieprawidłowe w kontekście tego zadania. Warto pamiętać, że większa pojemność w połączeniu z takim samym oporem wydłuża czas reakcji, lecz w tym przypadku jesteśmy ograniczeni przez wartość stałej czasowej T. Z kolei odpowiedź 2 nF wskazuje na zbyt małą pojemność, co również prowadzi do błędnych wniosków w obliczeniach. Odpowiedź 20 ΩF, chociaż wydaje się bliska poprawnej, jest zasadniczo niezgodna, ponieważ pojemność musi być dostosowana do wartości oporu, aby uzyskać pożądaną stałą czasową. Pamiętaj, że kluczowe jest zrozumienie, jak różne wartości R i C oddziałują na siebie w kontekście czasów ładowania i rozładowania kondensatora, co jest fundamentalne dla prawidłowego projektowania i analizy obwodów elektronicznych.

Pytanie 33

Który z poniższych czynników może powodować zakłócenia w odbiorze sygnału radiowego w pasmie fal UKF?

A. Niska temperatura otoczenia

B. Wysokie ciśnienie powietrza

C. Źródło promieniowania podczerwonego

D. Działający silnik elektryczny

Pracujący silnik elektryczny może być źródłem zakłóceń w odbiorze sygnału radiowego w zakresie fal UKF (Ultra Krótkich Fal). Dzieje się tak z powodu emisji elektromagnetycznych, które pojawiają się podczas pracy silnika. Silniki elektryczne, zwłaszcza te z komutatorem, generują zakłócenia w postaci szumów, które mogą interferować z sygnałami radiowymi. Przykładem zastosowania tego zjawiska jest konieczność stosowania filtrów przeciwzakłóceniowych w instalacjach radiowych, aby zminimalizować wpływ takich źródeł na odbiór sygnału. Zgodnie z normami ETSI (Europejski Instytut Norm Telekomunikacyjnych), urządzenia radiowe powinny spełniać określone wymagania dotyczące odporności na zakłócenia elektromagnetyczne, a także emisji własnej, co pozwala na zapewnienie wysokiej jakości sygnału. Dodatkowo, w praktyce inżynierskiej często zaleca się przeprowadzanie pomiarów zakłóceń w środowiskach, gdzie znajdują się silniki elektryczne, aby określić ich wpływ na systemy komunikacyjne oraz wprowadzić odpowiednie środki ochronne.

Pytanie 34

Dla jakich systemów telewizyjnych zaprojektowano kamerę pokazaną na rysunku?

A. Satelitarnych.

B. Kablowych.

C. Dozorowych.

D. Naziemnych.

Kamera przedstawiona na rysunku jest typowym przykładem urządzenia wykorzystywanego w systemach telewizji dozorowej. Systemy te są projektowane z myślą o monitorowaniu i zabezpieczaniu obiektów, takich jak sklepy, biura, magazyny, czy miejsca publiczne. Kamery dozorowe są wyposażone w różnorodne funkcje, takie jak detekcja ruchu, nocne widzenie oraz możliwość zdalnego dostępu, co czyni je niezwykle użytecznymi w zapewnieniu bezpieczeństwa. Dodatkowo, zgodnie z najlepszymi praktykami branżowymi, takie kamery muszą być zgodne z określonymi normami jakości obrazu oraz wydajności, aby zapewnić skuteczny nadzór. W kontekście integracji z innymi systemami, kamery dozorowe często współpracują z systemami alarmowymi oraz analityką obrazu, co zwiększa ich efektywność w zapobieganiu przestępstwom. Dla przykładu, w sklepach detalicznych kamery te mogą pomóc w identyfikacji potencjalnych kradzieży, a w obiektach użyteczności publicznej będą ważnym elementem monitorowania bezpieczeństwa.

Pytanie 35

Co należy zrobić, gdy pracownik omdleje w źle wentylowanej pracowni elektronicznej?

A. ustawić poszkodowanego w pozycji siedzącej i dać mu wodę do picia

B. wynieść poszkodowanego na świeże powietrze, położyć na plecach i unieść kończyny w górę

C. położyć poszkodowanego na plecach, umieścić zimny kompres na czole i monitorować tętno

D. wynieść poszkodowanego na świeże powietrze i ułożyć go na brzuchu

Odpowiedź sugerująca wyniesienie poszkodowanego na świeże powietrze, ułożenie go na plecach oraz uniesienie kończyn jest poprawna z kilku powodów. Omdlenie często jest wynikiem obniżonego ciśnienia krwi, co prowadzi do niedotlenienia mózgu. Dlatego kluczowe jest jak najszybsze zapewnienie dostępu świeżego powietrza, co zwiększa ilość tlenu dostarczanego do organizmu. Ułożenie poszkodowanego na plecach z uniesionymi nogami wspomaga krążenie krwi i przywraca prawidłowe ciśnienie w organizmie. W praktyce, tak postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie pozycji leżącej w przypadku omdlenia. Ważne jest również monitorowanie stanu poszkodowanego, aby w razie potrzeby móc szybko zareagować. Przykładem może być sytuacja, w której pracownik w warsztacie elektronicznym doświadcza omdlenia z powodu wysokiej temperatury oraz braku wentylacji. W takich okolicznościach szybkie działanie może uratować życie.

Pytanie 36

Na rysunku przedstawiono symbol graficzny miernika analogowego o ustroju

A. magnetoelektrycznym.

B. elektrostatycznym.

C. ferrodynamicznym.

D. elektrodynamicznym.

Analizując pozostałe typy ustrojów mierników, można zauważyć, że magnetoelektryczny i elektrodynamiczny działają na zupełnie innych zasadach, co czyni je niewłaściwymi odpowiedziami na pytanie. Mierniki magnetoelektryczne wykorzystują zasadę działania siły elektromotorycznej generowanej przez przepływający prąd w polu magnetycznym. W ich przypadku wskazówka porusza się w oparciu o siłę, która jest proporcjonalna do wartości mierzonego prądu. Z kolei mierniki elektrodynamiczne operują na zasadzie oddziaływania dwóch współczesnych przewodników w polu magnetycznym, co również nie ma zastosowania w miernikach elektrostatycznych z omawianego rysunku. Istnieje także nieporozumienie dotyczące ustrojów ferrodynamicznych, które są rzadko stosowane w pomiarach elektrycznych. Działają one na zasadzie oddziaływania z materiałami magnetycznymi, co nie ma związku z zasadą działania mierników elektrostatycznych, gdzie kluczowymi elementami są naładowane płytki. Często mylenie tych różnorodnych technologii wynika z braku znajomości ich podstawowych właściwości i charakterystyki. Wiedza na temat różnic między tymi typami mierników jest niezbędna, aby dokonywać świadomych wyborów w zakresie pomiarów elektrycznych, a także zapewnić bezpieczeństwo oraz dokładność wykonywanych pomiarów. Zrozumienie, jak działa każda z tych technologii, pozwala uniknąć błędnych interpretacji i zastosowań, co jest kluczowe w pracy każdego inżyniera czy technika.

Pytanie 37

Jakie elementy urządzeń elektronicznych opisuje termin LCD?

A. Sygnalizatorów akustycznych

B. Wyświetlaczy ciekłokrystalicznych

C. Czujników zbliżeniowych

D. Barier podczerwieni

Wyświetlacze ciekłokrystaliczne, znane również jako LCD (ang. Liquid Crystal Display), to technologie wykorzystywane do wyświetlania informacji w urządzeniach elektronicznych, takich jak telewizory, monitory komputerowe, smartfony oraz wiele innych. LCDs działają na zasadzie modulacji światła przez ciekłe kryształy, co pozwala na uzyskanie wyraźnego obrazu przy stosunkowo niskim zużyciu energii. Przykładowo, w telewizorach LCD stosowane są podświetlenia LED, które w połączeniu z matrycą ciekłokrystaliczną tworzą obraz o wysokiej jakości. Zastosowanie LCD w codziennych urządzeniach elektronicznych uczyniło je standardem w branży, zwłaszcza w kontekście wysokiej rozdzielczości i efektywności energetycznej. Standardy takie jak ISO 9241 dotyczące ergonomii wyświetlaczy potwierdzają efektywność LCD w kontekście komfortu użytkowania. Ponadto, w ostatnich latach technologia LCD została znacznie rozwinięta, wprowadzając innowacje takie jak technologie IPS, które poprawiają kąty widzenia oraz odwzorowanie kolorów.

Pytanie 38

Ile wynosi częstotliwość sygnału przedstawionego na oscylogramie?

A. 10 Hz

B. 50 Hz

C. 100 Hz

D. 25 Hz

Częstotliwość sygnału jest jednym z kluczowych parametrów, który powinien być analizowany poprawnie, zwłaszcza w kontekście oscylogramów. Wybór 25 Hz, 10 Hz czy 50 Hz jako odpowiedzi jest wynikiem typowych błędów w analizie wykresów czasowych. Na przykład, w przypadku 25 Hz, można sądzić, że obserwowany sygnał ma dłuższy okres, co prowadzi do błędnego wniosku. Warto jednak pamiętać, że rzeczywiste odczyty powinny opierać się na dokładnych pomiarach czasu trwania jednego pełnego okresu sygnału. Przy 10 Hz mogłoby to wynikać z niepoprawnego pomiaru działek na osi czasu, co jest częstym zjawiskiem w przypadku osób nieprzeszkolonych w analizie sygnałów. Natomiast wybór 50 Hz może wynikać z mylenia jednostek miary i błędnego przeliczenia skali czasowej. Takie podejście skutkuje nieporozumieniami i błędnymi założeniami dotyczącymi częstotliwości sygnałów, co jest nie do przyjęcia w profesjonalnym środowisku inżynieryjnym. Aby uniknąć takich pomyłek, kluczowe jest rozwijanie umiejętności analizy oscylogramów oraz wiedzy na temat podstaw teorii sygnałów. W tym celu warto korzystać z materiałów edukacyjnych oraz szkoleń, które pomogą w poprawnym interpretowaniu wyników pomiarów. Dodatkowo, znajomość podstawowych wzorów i koncepcji związanych z częstotliwością i okresem sygnału jest niezbędna w każdej dziedzinie zajmującej się analizą sygnałów.

Pytanie 39

Jakim skrótem opisuje się modulację szerokości impulsów?

A. PSK

B. PWM

C. FSK

D. QAM

Modulacja szerokości impulsów (PWM) jest techniką, która pozwala na kontrolowanie wartości średniej mocy dostarczanej do obciążenia poprzez regulację szerokości impulsów w sygnale cyfrowym. W przeciwieństwie do innych metod modulacji, PWM nie zmienia częstotliwości sygnału, a jedynie jego czas trwania w cyklu pracy. Jest to szeroko stosowane podejście w wielu aplikacjach, takich jak regulacja prędkości silników elektrycznych, dimmery do oświetlenia LED, a także w systemach audio do modulacji sygnałów dźwiękowych. W kontekście standardów, PWM znajduje zastosowanie w różnych protokołach komunikacyjnych oraz w systemach sterowania automatyki, gdzie precyzyjna kontrola nad mocą jest kluczowa dla wydajności i niezawodności. Dzięki swojej prostocie i skuteczności, PWM jest istotnym narzędziem w inżynierii elektronicznej i automatyce, co czyni go fundamentem dla wielu nowoczesnych rozwiązań technologicznych.

Pytanie 40

Które elementy mocujące należy zastosować do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu?

A. D.

B. C.

C. A.

D. B.

Do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu, kołki rozporowe są najlepszym rozwiązaniem ze względu na ich właściwości mocujące. Kołki te zostały zaprojektowane do pracy w materiałach pełnych, takich jak beton, co gwarantuje ich wysoką efektywność. Dzięki swojej konstrukcji, kołki rozporowe rozwierają się w otworze, co zwiększa pole kontaktu i zapewnia trwałe połączenie. W praktyce oznacza to, że po zastosowaniu odpowiednich kołków, obudowa centralki będzie stabilnie mocowana, co jest niezbędne dla zapewnienia prawidłowego działania systemu alarmowego. Zastosowanie kołków rozporowych spełnia również standardy branżowe dotyczące montażu urządzeń elektronicznych, gdzie stabilność konstrukcji jest kluczowa. Warto również zwrócić uwagę na dobór odpowiednich kołków w zależności od średnicy otworu oraz wielkości śrub, co pozwoli na uzyskanie optymalnych rezultatów montażowych.
