Pytanie 1

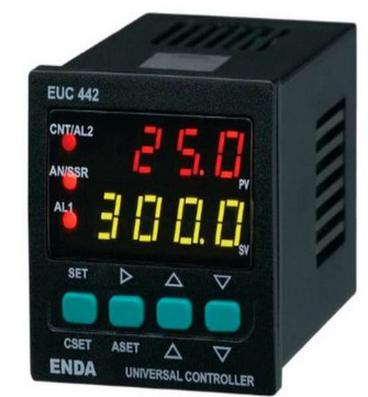

Na rysunku przedstawiono sterownik urządzenia wykorzystywanego w

A. systemach automatyki przemysłowej.

B. sieciach komputerowych.

C. sieciach telewizji kablowej.

D. systemach alarmowych.

Wygląda na to, że wybrałeś odpowiedź związaną z systemami alarmowymi lub sieciami komputerowymi, ale to nie do końca pasuje do tego, co przedstawia sterownik na zdjęciu. Systemy alarmowe często działają na prostszych czujnikach i nie mają wymaganej regulacji parametrów, jak w automatyce przemysłowej. Sieci komputerowe składają się głównie z przełączników i routerów, a same sterowniki w tych systemach działają w zupełnie inny sposób. Nie są one przystosowane do monitorowania temperatury czy wilgotności. Co do telewizji kablowej, to tam urządzenia zajmują się głównie sygnałem, a nie kontrolą procesów. Wydaje mi się, że warto lepiej zrozumieć, jak różne typy sterowników działają, bo w przemyśle każdy z nich ma swoją specyfikę i zastosowanie. A to jest naprawdę istotne, żeby wiedzieć, jak się różnią, zwłaszcza w kontekście efektywności procesów.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Jaką wartość ma liczba poziomów w dwunastobitowym przetworniku C/A?

A. 212-1

B. 212-1

C. (2-1)12

D. 212

Wszystkie odpowiedzi, które nie wskazują na 2^12, opierają się na błędnym zrozumieniu działania przetworników C/A. Liczba poziomów w przetworniku C/A jest obliczana na podstawie potęgi liczby 2, co wynika z tego, że każdy bit przetwornika może przyjmować dwie wartości: 0 lub 1. Dlatego dla dwunastu bitów mamy 2^12, a nie żadną inną kombinację. Opcje takie jak 2^12-1 mylą koncepcję, ponieważ sugerują, że poziomy są ograniczone do wartości mniejszych od maksymalnej, co jest istotne w kontekście niektórych zastosowań, jednak przy obliczaniu całkowitej liczby poziomów przetwornika C/A nie jest to właściwe podejście. Wartość (2-1)12 również jest niepoprawna, ponieważ nie odnosi się do liczby poziomów, a zrozumienie tej koncepcji jest kluczowe w projektowaniu systemów przetwarzania sygnałów. Typowym błędem jest myślenie, że liczba poziomów może być obliczona poprzez inne operacje matematyczne, co prowadzi do niewłaściwych wniosków. Ważne jest, aby zrozumieć podstawy działania przetworników C/A i ich znaczenie w praktycznych zastosowaniach technologicznych.

Pytanie 4

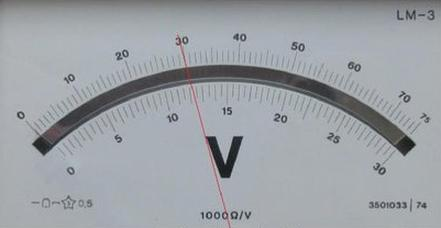

Pokazane na ilustracji wskazanie woltomierza dla zakresu 300 V wynosi

A. 120 V

B. 150 V

C. 200 V

D. 60 V

Wskazanie 120 V na woltomierzu dla zakresu 300 V jest prawidłowe, ponieważ wskazówka urządzenia znajduje się dokładnie na tej wartości na skali. Woltomierze są podstawowymi narzędziami pomiarowymi w elektronice i elektrotechnice, a ich poprawne odczytywanie jest kluczowe dla diagnozowania i analizy obwodów elektrycznych. W praktyce, umiejętność dokładnego odczytu wskazań woltomierza pozwala inżynierom na monitorowanie napięcia w obwodach oraz na identyfikację potencjalnych problemów, takich jak zwarcia czy przeciążenia. Wartości na woltomierzu powinny być interpretowane zgodnie z zasadami bezpieczeństwa, aby uniknąć uszkodzenia sprzętu i zagrożenia dla operatora. Znalezienie się w obrębie określonego zakresu pomiarowego, jak w tym przypadku 300 V, pozwala na dokładniejsze pomiary, a także na bardziej efektywne wykrywanie usterek. Prawidłowe odczytywanie sygnałów woltomierza jest niezbędne w praktyce inżynierskiej, co potwierdzają liczne standardy branżowe, takie jak IEC 61010, które dotyczą bezpieczeństwa urządzeń pomiarowych.

Pytanie 5

Przyrząd przedstawiony na rysunku służy do pomiaru

A. pojemności.

B. temperatury.

C. napięcia.

D. ciśnienia.

Odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na rysunku to termometr na podczerwień, który służy do bezdotykowego pomiaru temperatury. Działa on na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na dokładne określenie ich temperatury bez potrzeby bezpośredniego kontaktu. Jest to szczególnie istotne w zastosowaniach medycznych, przemysłowych oraz w diagnostyce budowlanej. Na przykład, w medycynie termometry na podczerwień są wykorzystywane do szybkiego pomiaru temperatury ciała pacjentów, co jest kluczowe w przypadku podejrzenia infekcji. W przemyśle, takie urządzenia monitorują temperaturę maszyn, co może zapobiegać awariom. Zgodnie z normami branżowymi, precyzja i niezawodność takich pomiarów są kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Tak więc, znajomość tej technologii i jej praktycznych zastosowań ma istotne znaczenie w wielu dziedzinach.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej

A. 900 nm

B. 600 nm

C. 300 nm

D. 500 nm

Aktywna bariera podczerwieni, znana również jako czujnik podczerwieni, wykorzystuje promieniowanie elektromagnetyczne o długości fali około 900 nm do detekcji obiektów. Długość fali 900 nm znajduje się w zakresie bliskiej podczerwieni, co sprawia, że jest idealna do zastosowań związanych z detekcją ruchu i obecności. Czujniki te są powszechnie stosowane w systemach alarmowych, automatycznych drzwiach oraz w systemach inteligentnych budynków. W praktyce, czujniki te działają na zasadzie analizy zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy obiekt, na przykład człowiek, przemieszcza się w polu detekcji, zmienia to ilość promieniowania docierającego do czujnika, co wyzwala sygnał alarmowy. Warto zaznaczyć, że technologie te są zgodne z aktualnymi standardami branżowymi, co zapewnia ich niezawodność oraz efektywność w różnych warunkach zastosowania.

Pytanie 11

Adresy fizyczne MAC w sieciach komputerowych są początkowo przydzielane przez

A. zarządcę sieci lokalnej

B. indywidualnego użytkownika sieci

C. producenta karty sieciowej

D. dostawcę usług internetowych

Adresy fizyczne MAC (Media Access Control) są unikalnymi identyfikatorami przypisywanymi do interfejsów sieciowych urządzeń. Te adresy są nadawane przez producenta karty sieciowej i są zapisywane w trwałej pamięci sprzętowej urządzenia, co zapewnia ich unikalność i stałość. Adres MAC składa się z 48-bitowego numeru, który jest zazwyczaj przedstawiany w postaci 12-cyfrowego heksadecymalnego ciągu, podzielonego na sześć par. Standard IEEE 802.3 definiuje sposób komunikacji w sieciach lokalnych oraz znaczenie adresów MAC. Przykładem zastosowania adresów MAC jest ich użycie w protokołach takich jak Ethernet, gdzie umożliwiają one identyfikację urządzeń w sieci i kierowanie danych w odpowiednie miejsca. W praktyce, jeśli dwa urządzenia chcą wymienić informacje w sieci lokalnej, adres MAC jednego z nich będzie wskazywał, do którego urządzenia mają być przekazywane dane, co jest kluczowe dla poprawnego działania komunikacji w sieci.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Na rysunku przedstawiono

A. regulator PID.

B. zasilacz stabilizowany.

C. manipulator LCD.

D. tuner satelitarny.

Wybór odpowiedzi błędnych, takich jak manipulator LCD, tuner satelitarny lub zasilacz stabilizowany, wynika często z nieporozumień związanych z funkcjami i charakterystyką tych urządzeń. Manipulator LCD to urządzenie służące do interakcji z użytkownikiem poprzez wyświetlanie informacji, ale nie pełni funkcji regulacyjnej, jaką oferuje regulator PID. Tuner satelitarny, z kolei, jest przeznaczony do odbierania sygnałów telewizyjnych i nie ma zastosowania w kontroli procesów przemysłowych. Zasilacz stabilizowany dostarcza stałe napięcie, co również nie jest związane z regulacją wartości procesowych, jak to ma miejsce w regulatorach PID. Podstawowym błędem myślowym jest utożsamianie tych urządzeń z funkcjami kontrolnymi, które w rzeczywistości należą do regulatorów PID. Kluczowym aspektem pracy regulatora PID jest to, że dąży on do zminimalizowania błędu regulacji poprzez odpowiednie dostosowanie sygnału sterującego na podstawie różnic między wartością zadaną a rzeczywistą. Zrozumienie tych różnic pozwala na lepsze podejście do analizy i doboru odpowiednich urządzeń w systemach automatyki oraz zwiększenie efektywności procesów przemysłowych.

Pytanie 15

Do jakiego celu wykorzystuje się komparator?

A. porównania dwóch napięć

B. wzmacniania sygnału

C. filtrowania napięć

D. sumowania dwóch sygnałów

Komparator to kluczowe urządzenie elektroniczne używane w wielu aplikacjach inżynieryjnych, które pozwala na precyzyjne porównanie dwóch napięć. Działa on na zasadzie analizy napięcia wejściowego względem napięcia odniesienia, co skutkuje generowaniem sygnału wyjściowego, który informuje o tym, które napięcie jest wyższe. Przykładowe zastosowanie komparatorów obejmuje systemy automatyki, gdzie mogą być używane do detekcji poziomu napięcia w różnych układach zasilania. W praktycznych zastosowaniach, takich jak układy alarmowe czy systemy wykrywania, komparatory działają jako czujniki, które aktywują alarm w odpowiedzi na zmiany w napięciu, co zwiększa bezpieczeństwo. Zgodnie z najlepszymi praktykami branżowymi, komparatory powinny być projektowane z uwzględnieniem parametrów takich jak histereza, aby zapobiegać fałszywym sygnałom wyjściowym w przypadku fluktuacji napięcia. Warto również zaznaczyć, że komparatory są szeroko wykorzystywane w układach analogowych oraz cyfrowych, co czyni je fundamentalnym narzędziem w inżynierii elektronicznej.

Pytanie 16

Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne?

A. B.

B. D.

C. A.

D. C.

Odpowiedź A to dobry wybór, bo symbol "IP44" na tabliczce mówi, w jakich warunkach nasze urządzenie może działać. Klasyfikacja IP, czyli Ingress Protection, to taki międzynarodowy standard, który opisuje, jak dobrze urządzenie broni się przed kurzem i wodą. W IP44, ta pierwsza cyfra "4" zaznacza, że mamy ochronę przed dostępem do niebezpiecznych części przez małe przedmioty, większe niż 1 mm. To jest ważne w miejscach, gdzie mogą wpaść różne drobne rzeczy. Z kolei ta druga cyfra "4" oznacza, że urządzenie wytrzymuje zachlapanie wodą z różnych stron. To sprawia, że można je stosować tam, gdzie jest trochę wilgoci, ale niekoniecznie w pełnym zanurzeniu. Przykładowo, takie urządzenia są świetne w warsztatach, gdzie można mieć do czynienia z wodą, ale bezpieczeństwo to podstawa. Dlatego warto znać klasę IP, żeby dobrze dobrać sprzęt do miejsca, w którym ma pracować.

Pytanie 17

Jakim rodzajem energii pobieranej przez telewizor LCD w trybie czuwania (tzw. tryb STANDBY) jest wartość 3 VA, podana w jego specyfikacji technicznej?

A. Pozornej

B. Skutecznej

C. Czynnej

D. Biernej

Moc czynna, moc bierna i moc skuteczna to pojęcia, które często mylone są z mocą pozorną. Moc czynna, mierzona w watach (W), odnosi się do energii, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład do zasilania telewizora podczas jego normalnej pracy. W przypadku telewizora w trybie czuwania, ich zużycie energii jest zminimalizowane, ale nie oznacza to, że pobierają one moc czynną. Z kolei moc bierna, wyrażana w varach, jest związana z elementami reaktancyjnymi w obwodzie, takimi jak cewki i kondensatory, i nie przyczynia się do wykonania żadnej pracy, co czyni ją nieodpowiednią w kontekście mocy pobieranej przez telewizor w stanie STANDBY. Co więcej, moc skuteczna to pojęcie, które nie jest standardowo używane w kontekście określania poboru energii przez urządzenia elektryczne, co sprawia, że odpowiedzi związane z mocą skuteczną również są błędne w tym kontekście. Kluczowym błędem myślowym jest mylenie tych terminów oraz nieprzywiązywanie uwagi do kontekstu ich zastosowania, co prowadzi do niepoprawnych wniosków dotyczących charakterystyki energetycznej urządzeń elektrycznych. Warto zatem zrozumieć, że podczas analizy dokumentacji technicznej, szczególnie w odniesieniu do poboru mocy przez urządzenia elektroniczne, kluczowe jest umiejętne odróżnianie tych rodzajów mocy oraz znajomość ich praktycznego zastosowania w codziennym użytkowaniu.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Jaka jest rezystancja wewnętrzna baterii AAA, jeśli jej napięcie w stanie jałowym wynosi U₁=1,5 V, a pod obciążeniem prądem 100 mA U₂=1,45 V?

A. 0,05 Ω

B. 0,50 Ω

C. 5,00 Ω

D. 50,0 Ω

Wartość rezystancji wewnętrznej baterii można obliczyć na podstawie różnicy napięcia w stanie jałowym i napięcia pod obciążeniem. W tym przypadku mamy napięcie w stanie jałowym U1 = 1,5 V oraz napięcie pod obciążeniem U2 = 1,45 V. Różnica ta wynosi ΔU = U1 - U2 = 0,05 V. Zastosowanie prawa Ohma pozwala na obliczenie rezystancji wewnętrznej (R) jako R = ΔU / I, gdzie I to prąd płynący przez obciążenie. W naszym przypadku prąd wynosi 100 mA, czyli 0,1 A. Zatem, R = 0,05 V / 0,1 A = 0,5 Ω. Taka rezystancja wewnętrzna wskazuje, że bateria jest w dobrym stanie, ponieważ niskie wartości rezystancji wewnętrznej są pożądane w akumulatorach, co przekłada się na ich efektywność i dłuższą żywotność. Niska rezystancja wewnętrzna minimalizuje straty energii i pozwala na efektywniejsze wykorzystanie energii zgromadzonej w baterii, co jest kluczowe w zastosowaniach wymagających wysokiej wydajności, takich jak urządzenia przenośne i systemy zasilania awaryjnego.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować

A. stację na gorące powietrze

B. stację lutowniczą grzałkową

C. lutownicę gazową

D. lutownicę transformatorową

Stacja na gorące powietrze jest narzędziem idealnym do wymiany uszkodzonych układów scalonych SMD, takich jak sterowniki przetwornic impulsowych w odbiornikach TV. Dzięki zastosowaniu gorącego powietrza można jednocześnie podgrzewać wiele pinów układu, co znacząco ułatwia proces lutowania oraz odlutowywania. Metoda ta minimalizuje ryzyko uszkodzenia elementów sąsiadujących, ponieważ nie wprowadza bezpośredniego kontaktu z gorącą powierzchnią, jak ma to miejsce w przypadku lutownic. W praktyce, użytkownicy stacji na gorące powietrze powinni ustawić odpowiednią temperaturę (zwykle w zakresie 250-350°C) oraz przepływ powietrza, co zależy od konkretnego rozmiaru i typu układu. Użycie tej technologii jest zgodne z najlepszymi praktykami w branży, co podkreślają normy IPC, które promują odpowiednie techniki lutowania dla komponentów SMD. Ponadto, stacje na gorące powietrze są również używane do reworku i napraw, co czyni je wszechstronnym narzędziem w elektronice.

Pytanie 24

Jakie jest znaczenie tzw. krosowania przewodu skrętki, który jest zakończony dwoma wtykami RJ-45, podczas łączenia różnych urządzeń w sieci LAN?

A. Na odpowiedniej zamianie kolejności ułożenia żył skrętki w jednym wtyku RJ-45 w stosunku do drugiego wtyku

B. Na zapewnieniu takiej samej sekwencji ułożenia żył skrętki w obu wtykach RJ-45

C. Na uziemieniu ekranu skrętki

D. Na zastosowaniu oddzielnych ekranów dla poszczególnych żył skrętki

Nieprawidłowe odpowiedzi często wynikają z nieporozumienia dotyczącego podstawowych zasad działania sieci LAN oraz standardów stosowanych przy tworzeniu połączeń. Uziemienie ekranu skrętki nie ma nic wspólnego z krosowaniem. Ekranowanie przewodów ma na celu eliminowanie zakłóceń elektromagnetycznych, co jest zupełnie innym zagadnieniem. Zastosowanie osobnych ekranów dla żył skrętki także nie odnosi się do krosowania, lecz do aspektów ochrony sygnału. Właściwe ułożenie żył w przewodzie RJ-45 zgodnie z jednym z ustalonych standardów (T568A lub T568B) jest kluczowe dla zapewnienia prawidłowego działania sieci, jednak wymaga to zachowania tej samej kolejności w obu wtykach, co jest istotne dla połączeń prostych. Krosowanie, jako transformacja układu żył w jednym wtyku w stosunku do drugiego, pozwala na połączenie dwóch urządzeń, które normalnie nie mogłyby się komunikować bez użycia switcha. Warto zwrócić uwagę na te różnice i zrozumieć, że krosowanie to specyficzny proces, który nie dotyczy standardowego układu żył, ale ich celowego zamieniania w celu uzyskania pożądanej funkcjonalności sieci."

Pytanie 25

Ilość stabilnych stanów przerzutnika astabilnego wynosi

A. 0

B. ∞

C. 2

D. 1

Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.

Pytanie 26

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. odseparowanie składowej stałej napięcia wyjściowego.

B. realizacja pętli ujemnego sprzężenia zwrotnego.

C. minimalizacja wpływu tętnień napięcia zasilającego.

D. ograniczenie od góry pasma przenoszenia układu.

Wiesz, kondensator C w układzie wspólnego emitera to naprawdę ważny element. Jego rola polega na tym, żeby oddzielić składową stałą od zmiennej. Dzięki niemu sygnały zmienne mogą swobodnie przechodzić, a składowa stała zostaje zablokowana. To jest super istotne, zwłaszcza w wzmacniaczach. Jak masz różne stopnie wzmacniacza, to każdy z nich może działać na swoim punkcie pracy, co w praktyce przekłada się na lepszą jakość sygnału wyjściowego. A to ma znaczenie, zwłaszcza w audio, bo każdy chce mieć czystszy dźwięk. W projektach wzmacniaczy fajnie jest mieć takie kondensatory, bo pomagają w stabilizacji całego układu i zmniejszają zakłócenia. To jest zgodne z tym, co się robi w inżynierii elektronicznej. I wiesz, nowoczesne wzmacniacze operacyjne też często z tego korzystają, żeby wszystko działało jak najlepiej.

Pytanie 27

Na podstawie analizy instalacji telewizyjnej nie jest możliwe określenie

A. uszkodzeń elektroniki konwertera

B. korozji czaszy anteny

C. uszkodzenia powłoki kabla

D. zniekształceń lustra czaszy anteny

Analizując pozostałe odpowiedzi, można zauważyć, że uszkodzenia zniekształcenia lustra czaszy anteny, uszkodzenia powłoki kabla i skorodowanie czaszy anteny to wszystkie problemy, które mogą być zidentyfikowane podczas wizualnych oględzin instalacji telewizyjnej. Zniekształcenia lustra czaszy anteny mogą wystąpić na skutek uderzeń, działanie warunków atmosferycznych czy nieodpowiedniego montażu. Tego rodzaju uszkodzenia zazwyczaj można zauważyć gołym okiem, co sprawia, że są łatwiejsze do zdiagnozowania. Uszkodzenia powłoki kabla mogą prowadzić do utraty sygnału, a ich obecność często jest widoczna w postaci przetarć lub uszkodzeń mechanicznych. Skorodowanie czaszy anteny, szczególnie w przypadku instalacji eksponowanych na niekorzystne warunki atmosferyczne, również może być dostrzegalne. Ponadto, użytkownicy powinni być świadomi, że wiele z tych problemów może wpływać na jakość odbioru sygnału, co podkreśla znaczenie regularnych przeglądów oraz właściwej konserwacji instalacji telewizyjnych. Typowe błędy myślowe, które prowadzą do nieprawidłowych odpowiedzi, często wynikają z założenia, że wszystkie uszkodzenia muszą być widoczne, co jest mylną interpretacją. Dobra praktyka w diagnostyce to holistyczne podejście, które łączy zarówno analizy wizualne, jak i testy funkcjonalne, co pozwala na dokładniejszą ocenę stanu instalacji.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Kiedy impedancja falowa linii Z_f oraz impedancja obciążenia Z_obc są równe, to linia długa

A. stanowi dla sygnału wejściowego zwarcie

B. nie jest dostosowana falowo

C. stanowi dla sygnału wejściowego przerwę

D. jest dostosowana falowo

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "jest dopasowana falowo" jest prawidłowa, ponieważ oznacza, że impedancja falowa linii Zf jest równa impedancji obciążenia Zobc, co skutkuje minimalizacją odbić fali elektromagnetycznej na końcu linii. W praktyce oznacza to, że energia sygnału jest w pełni absorbowana przez obciążenie, a nie odbijana z powrotem w stronę źródła. Takie dopasowanie falowe jest kluczowe w systemach telekomunikacyjnych, gdzie ma wpływ na jakość sygnału i efektywność przesyłu danych. W zastosowaniach, takich jak linie transmisyjne w systemach RF czy optycznych, przestrzeganie zasad dopasowania impedancji pozwala na zminimalizowanie strat sygnału oraz zredukowanie zakłóceń, co jest zgodne z najlepszymi praktykami w inżynierii komunikacyjnej. W standardach takich jak IEEE 802.3 czy w systemach telekomunikacyjnych, dopasowanie impedancji stanowi fundament efektywnej wymiany danych i zapewnienia integralności sygnału.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Panel tylni płyty komputerowej GIGABYTE model GA-K8N51GMF umożliwia podłączenie wielu urządzeń zewnętrznych. Oznaczone gniazda "a", "b", "c", "d", to kolejno:

A. PS/2, LPT, RS-232, VGA.

B. RS-232, LPT, DVI, VGA.

C. PS/2, RS-232, RS-485, VGA.

D. RS-232, RS-485, VGA, LPT.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to PS/2, LPT, RS-232, VGA. Gniazdo PS/2 jest klasycznym portem, który od lat służy do podłączania urządzeń wskazujących, takich jak klawiatury i myszy. Standard ten, mimo że ustępuje miejsca nowocześniejszym interfejsom USB, wciąż bywa stosowany w niektórych systemach ze względu na swoją niezawodność. Port LPT, znany również jako port równoległy, był powszechnie wykorzystywany do podłączania drukarek, zwłaszcza w starszych urządzeniach. W czasach, gdy drukowanie z komputera odbywało się głównie za pomocą połączeń równoległych, port LPT był standardem branżowym. Gniazdo RS-232, które jest portem szeregowym, ma swoje zastosowanie w komunikacji z urządzeniami takimi jak modemy i niektóre starsze urządzenia zewnętrzne. VGA to z kolei standardowy interfejs dla monitorów, który pozwala na przesyłanie sygnału wideo. Pomimo rozwoju technologii, VGA wciąż znajduje swoje miejsce w wielu aplikacjach i urządzeniach. Zrozumienie tych portów i ich zastosowań jest kluczowe dla każdego specjalisty w dziedzinie technologii komputerowej.

Pytanie 34

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość nachylenia charakterystyki tego filtru?

A. 40 dB/dekadę.

B. 20 dB/dekadę.

C. 10 dB/dekadę.

D. 3 dB/dekadę.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 20 dB/dekadę, co wskazuje na typowe podejście do oceny nachylenia charakterystyki filtru. Nachylenie to mierzy zmianę poziomu tłumienia w decybelach w odpowiedzi na jednostkową zmianę częstotliwości, wyrażoną jako dekada. W kontekście filtrów, nachylenie to jest istotne, ponieważ wskazuje na to, jak szybko filtr tłumi sygnał o wyższej częstotliwości. W praktyce, filtry o nachyleniu 20 dB/dekadę często stosowane są w aplikacjach audio i komunikacyjnych, gdzie kontrola pasma przenoszenia i tłumienia sygnałów jest kluczowa. Filtry te mogą być realizowane w różnych technologiach, od cyfrowych po analogowe, i są zgodne z powszechnie przyjętymi standardami, takimi jak ITU-T G.703. Wiedza o nachyleniu filtru jest również istotna przy projektowaniu systemów, aby zapewnić odpowiednie parametry jakości sygnału, co jest niezbędne przy budowie stabilnych i efektywnych systemów komunikacyjnych.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?

A. W magnetowidzie VHS

B. W odtwarzaczu CD

C. W generatorze RC

D. W mierniku cyfrowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odtwarzacz CD wykorzystuje przetwornik cyfrowo-analogowy (DAC) do konwersji sygnału cyfrowego na analogowy, co jest niezbędne dla uzyskania dźwięku słyszalnego przez głośniki. Odtwarzacze CD zapisują muzykę w formacie cyfrowym, wykorzystując kodowanie PCM (Pulse Code Modulation), co oznacza, że dźwięk jest reprezentowany jako ciąg bitów. Przetwornik DAC odgrywa kluczową rolę w tym procesie, zamieniając te bity na sygnał analogowy, który następnie można wzmocnić i odtworzyć przez głośniki. To zastosowanie jest zgodne z najlepszymi praktykami w branży audio, gdzie jakość konwersji DAC wpływa bezpośrednio na jakość odtwarzanego dźwięku. Wysokiej jakości przetworniki DAC są często używane w sprzęcie audio wysokiej klasy, a ich znaczenie rośnie w kontekście nowoczesnych formatów audio, takich jak Hi-Res Audio. Przykładami zastosowania DAC w odtwarzaczach CD mogą być urządzenia z możliwością odtwarzania plików audio w formacie FLAC, które wymagają dokładnej konwersji w celu uzyskania pełnej jakości dźwięku.
