Pytanie 1

Na podstawie załączonego fragmentu dokumentacji technicznej urządzenia elektronicznego określ jego klasę ochronności przeciwporażeniowej.

A. Klasa 0

B. Klasa II

C. Klasa I

D. Klasa III

Poprawna odpowiedź to Klasa II, co oznacza, że urządzenie to posiada podwójną izolację lub izolację wzmocnioną. Taki typ ochrony przeciwporażeniowej jest szczególnie ważny w kontekście bezpieczeństwa użytkowników, ponieważ eliminuje potrzebę uziemienia, co czyni urządzenia bardziej uniwersalnymi w zastosowaniach domowych i przemysłowych. Urządzenia klasy II są stosowane w wielu codziennych urządzeniach, takich jak suszarki do włosów czy małe sprzęty elektroniczne. W praktyce, jeśli urządzenie jest oznaczone symbolem kwadratu z podwójnym konturem, oznacza to, że zgodnie z normą IEC 61140, ma ono wystarczające zabezpieczenia, aby zminimalizować ryzyko porażenia prądem. W przypadku awarii, prąd nie ma drogi do ziemi, co sprawia, że użytkownik jest w znacznie większym stopniu chroniony. Wybierając urządzenia klasy II, można być pewnym, że projektanci zadbali o bezpieczeństwo, co jest kluczowe w kontekście powszechnego użytkowania sprzętu elektronicznego.

Pytanie 2

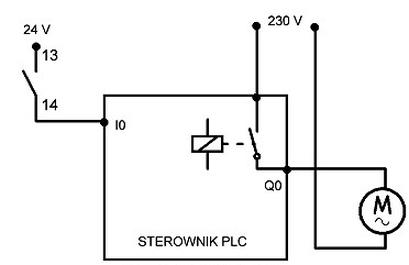

Na rysunku przedstawiono schemat sterowania silnikiem jednofazowym. Jaki rodzaj wejść i wyjść sterownika PLC zastosowano w tym układzie?

A. Wejścia 24 V AC, wyjścia tranzystorowe

B. Wejścia 24 V DC, wyjścia przekaźnikowe 120/240 V AC

C. Wejścia 24 V DC, wyjścia tranzystorowe

D. Wejścia 24 V AC, wyjścia przekaźnikowe 120/240 V AC

Wybór niewłaściwego rodzaju wejść i wyjść może prowadzić do nieefektywnego działania systemu sterowania oraz stwarzać zagrożenia dla bezpieczeństwa. Na przykład, zastosowanie wejść 24 V AC zamiast 24 V DC jest niewłaściwe, ponieważ różne typy sygnałów wymagają innych podejść do przetwarzania i izolacji. Wejścia AC mogą wprowadzać zakłócenia i nieprawidłowości w odczycie sygnałów, co może skutkować błędnymi decyzjami w procesach sterowania. Ponadto, stosując wyjścia tranzystorowe, można napotkać ograniczenia w obsłudze obciążeń indukcyjnych, takich jak silniki, które wymagają większych prądów i napięć, co jest typowe dla wyjść przekaźnikowych. Tranzystory mogą być mniej niezawodne w takich aplikacjach, gdzie istnieje ryzyko powstawania przepięć przy wyłączaniu obwodów. Standardy branżowe, takie jak IEC 60947, jasno określają wymogi dotyczące komponentów do zastosowań w urządzeniach elektrycznych, w tym wskazują na preferencję dla wyjść przekaźnikowych w kontekście interakcji z obciążeniami AC. Niezrozumienie tych zasad prowadzi do częstych błędów w projektowaniu systemów automatyki, co może skutkować awariami oraz zwiększonymi kosztami eksploatacyjnymi.

Pytanie 3

Jaką rolę pełnią przedstawione na rysunkach elementy?

A. Gromadzą energię pola magnetycznego.

B. Stabilizują wartość napięcia.

C. Gromadzą ładunek elektryczny.

D. Regulują wartość rezystancji.

Wybór odpowiedzi dotyczącej gromadzenia energii pola magnetycznego, stabilizacji napięcia oraz gromadzenia ładunku elektrycznego wskazuje na nieporozumienia związane z funkcją potencjometru i zmiennego rezystora. Elementy te nie są zaprojektowane do gromadzenia energii pola magnetycznego, co jest typowe dla komponentów takich jak cewki. Cewki wykorzystują zjawisko indukcji elektromagnetycznej, aby przechowywać energię w polu magnetycznym, co jest fundamentalnie różne od funkcji rezystorów, które są pasywnymi elementami obwodu. Z kolei odpowiedź dotycząca stabilizacji napięcia sugeruje, że potencjometr lub zmienny rezystor mógłby pełnić rolę w stabilizacji napięcia, co jest mylne. Stabilizatory napięcia są odrębnymi komponentami, które działają na zasadzie regulacji napięcia w obwodzie, a nie poprzez zmianę rezystancji. Co więcej, gromadzenie ładunku elektrycznego jest funkcją kondensatorów, które są zaprojektowane do przechowywania energii w polu elektrycznym. Rezystory, w tym potencjometry i zmienne rezystory, charakteryzują się tym, że są elementami o stałej lub zmiennej rezystancji, ale nie mają zdolności do magazynowania energii, ani nie stabilizują napięcia w obrębie obwodu. Powszechnym błędem jest mylenie funkcji tych elementów z innymi komponentami elektronicznymi, co prowadzi do nieporozumień w zakresie ich zastosowania i działania w układach elektrycznych.

Pytanie 4

Aby zmierzyć współczynnik zawartości harmonicznych na wyjściu wzmacniacza audio, co należy wykorzystać?

A. wobuloskop

B. oscyloskop

C. miernik zniekształceń nieliniowych

D. rejestrator przebiegów elektrycznych

Wobuloskop, oscyloskop oraz rejestrator przebiegów elektrycznych to urządzenia, które mają swoje specyficzne zastosowania w pomiarach elektrycznych, jednak nie są one najlepszymi narzędziami do analizy zniekształceń nieliniowych w sygnałach audio. W przypadku wobuloskopu, jego główną funkcją jest analiza widmowa, co oznacza, że skupia się na częstotliwościach, a nie na szczegółowym pomiarze zniekształceń harmonicznych. Oscyloskop, mimo że potrafi wizualizować przebieg sygnału, nie jest w stanie dostarczyć precyzyjnych danych na temat zniekształceń, ponieważ jego zastosowanie koncentruje się na obserwacji czasu i amplitudy sygnału. Rejestrator przebiegów elektrycznych jest bardziej użyteczny w kontekście długoterminowego monitorowania sygnałów, ale brakuje mu funkcji analitycznych koniecznych do pomiaru zniekształceń. Często pojawia się mylna koncepcja, że ogólne pomiary sygnału wystarczą do oceny jakości audio, co prowadzi do nieprawidłowych wniosków. W rzeczywistości, aby dokładnie zmierzyć współczynnik zniekształceń w dźwięku, konieczne jest zastosowanie narzędzi, które zostały specjalnie zaprojektowane do tego celu, jak miernik zniekształceń nieliniowych, który oferuje szczegółową analizę i precyzyjny wgląd w jakość dźwięku.

Pytanie 5

Jaką rozdzielczość obrazu oferuje telewizja w standardzie HDTV?

A. 1920x1080

B. 1280x1024

C. 1024x768

D. 1360x768

Telewizja HDTV (High Definition Television) emituje obraz w rozdzielczości 1920x1080 pikseli, co jest standardem dla technologii Full HD. Taka rozdzielczość oznacza, że obraz składa się z 1920 pikseli w poziomie i 1080 pikseli w pionie, co daje łącznie około 2 milionów pikseli. Dzięki temu obraz jest znacznie bardziej szczegółowy i wyraźniejszy w porównaniu do standardowej telewizji SD (Standard Definition), która ma rozdzielczość 720x480 pikseli. Przykładem zastosowania tej technologii są nowoczesne telewizory, które obsługują różnorodne formaty wideo, od filmów po transmisje sportowe, które korzystają z większej ilości szczegółów, co zapewnia lepsze wrażenia wizualne. Ponadto, standard 1920x1080 jest również przyjęty w branży filmowej i gier komputerowych, co ułatwia produkcję i dystrybucję treści. Przy wyborze sprzętu do oglądania telewizji HDTV ważne jest również, aby wspierał on inne standardy, takie jak HDR (High Dynamic Range), co poprawia jakość obrazu o dodatkowe szczegóły w jasnych i ciemnych partiach obrazu.

Pytanie 6

Jakim urządzeniem należy się posłużyć, aby zmierzyć amplitudę sygnału z generatora taktującego mikroprocesorowy układ o częstotliwości f = 25 MHz?

A. Woltomierzem prądu zmiennego o wewnętrznej rezystancji 100 kOhm/V

B. Oscyloskopem o podstawie czasu 100 ns/cm

C. Częstościomierzem o maksymalnym zakresie 50 MHz

D. Amperomierzem prądu zmiennego z rezystorem szeregowym 10 kOhm

Pomiary amplitudy przebiegu sygnału z generatora taktującego o częstotliwości 25 MHz przy pomocy woltomierza prądu zmiennego o rezystancji wewnętrznej 100 kOhm/V nie są odpowiednie, ponieważ woltomierze nie są przeznaczone do pomiarów sygnałów o tak dużych częstotliwościach. Woltomierz może nie zarejestrować pełnej amplitudy sygnału, zwłaszcza w przypadku sygnałów o wysokiej częstotliwości, ze względu na swoje ograniczenia pasmowe, co prowadzi do znacznie zaniżonych wyników pomiarów. Podobnie, użycie amperomierza prądu zmiennego z szeregowym rezystorem 10 kOhm jest niewłaściwe, ponieważ amperomierze są zaprojektowane do pomiaru natężenia prądu, a nie napięcia, co w kontekście analizy sygnałów cyfrowych jest nieodpowiednie. Dodatkowo, szeregowe połączenie z rezystorem może wpływać na działanie układu, wprowadzając dodatkowe straty i zmieniając charakterystykę obwodu. Na koniec, częstościomierz o maksymalnym zakresie 50 MHz teoretycznie mógłby być użyty do określenia częstotliwości, lecz nie dostarczyłby żadnych informacji na temat amplitudy sygnału, co jest kluczowe w analizie sygnałów cyfrowych. Typowe błędy myślowe to przekonanie, że jakiekolwiek urządzenie do pomiarów elektrycznych nadaje się do pomiaru amplitudy sygnału o wysokiej częstotliwości, co jest niezgodne z zasadami inżynierii elektronicznej. Praktyką w takich sytuacjach jest zawsze wybór sprzętu dostosowanego do specyfikacji sygnału, co jest fundamentalne dla uzyskania rzetelnych wyników.

Pytanie 7

Przedstawiony wtyk RJ11 stosuje się do podłączenia

A. drukarki.

B. karty sieciowej.

C. plotera.

D. telefonu.

Podczas analizy odpowiedzi, które nie są zgodne z rzeczywistością, warto zaznaczyć, że wtyki RJ11 nie są przeznaczone do podłączania urządzeń takich jak plotery, drukarki czy karty sieciowe. Ploter i drukarka zazwyczaj komunikują się za pośrednictwem portów USB, równoległych (LPT) lub sieciowych (Ethernet), a nie przez wtyki RJ11, które są dedykowane do sygnałów telefonicznych. Karty sieciowe, używane do łączenia komputerów z sieciami lokalnymi, z strefą internetu, wymagają wtyków RJ45, które są przystosowane do przesyłania danych w większej ilości i szybkości. Istnieje częsta mylna koncepcja, że wtyki RJ11 mogą być używane do przesyłania danych w sieciach komputerowych, co jest błędne, ponieważ ich konstrukcja i liczba pinów nie są wystarczające do obsługi typowych protokołów komunikacyjnych używanych w sieciach Ethernet. Ponadto, RJ11 jest zaprojektowany w celu zapewnienia łączności głównie z urządzeniami telefonicznymi, co oznacza, że jego zastosowanie w innych kontekstach, takich jak komputery czy drukarki, jest nieefektywne i niezgodne z normami branżowymi. W związku z tym, dla właściwego zrozumienia zastosowania wtyków, kluczowe jest zapoznanie się z ich specyfiką i standardami, a także z różnicami w ich przeznaczeniu.

Pytanie 8

Przedstawiony na rysunku zestaw podzespołów stosuje się w

A. rozległych sieciach komputerowych.

B. instalacjach telewizji satelitarnej.

C. systemach kontroli dostępu.

D. sieciach automatyki przemysłowej.

Poprawna odpowiedź dotyczy systemów kontroli dostępu, w których stosuje się podzespoły przedstawione na zdjęciu, takie jak elektroniczne kłódki, czytniki kart RFID oraz kontrolery dostępu. Systemy te są niezbędne w nowoczesnych rozwiązaniach zabezpieczeń, umożliwiając autoryzację użytkowników oraz monitorowanie dostępu do określonych obszarów. W praktyce, takie rozwiązania stosuje się w biurach, instytucjach publicznych oraz obiektach przemysłowych, gdzie konieczne jest ścisłe kontrolowanie, kto może przebywać w danym miejscu. Warto również zaznaczyć, że systemy kontroli dostępu często integrują się z innymi systemami zabezpieczeń, takimi jak alarmy czy monitoring wizyjny. Przykładem mogą być rozwiązania oparte na normach ISO/IEC 27001, które dotyczą zarządzania bezpieczeństwem informacji, gdzie kontrola dostępu jest kluczowym elementem całego systemu zabezpieczeń. Właściwe wdrożenie tych technologii daje możliwość zarówno zwiększenia bezpieczeństwa, jak i optymalizacji procesów zarządzania dostępem.

Pytanie 9

Skutkiem widocznego na zdjęciu zaśnieżenia anteny jest

A. zerwanie transmisji.

B. zerwanie sygnału fonii.

C. skokowy przebieg ruchu w obrazie.

D. zamrożenie treści wizyjnej.

Wybór odpowiedzi związanej z zerwaniem sygnału fonii, zamrożeniem treści wizyjnej lub skokowym przebiegiem ruchu w obrazie jest wynikiem niepełnego zrozumienia wpływu warunków atmosferycznych na jakość sygnału. Zerwanie sygnału fonii może występować jako skutek problemów z odbiorem dźwięku, ale w kontekście zaśnieżonej anteny, bardziej odpowiednie jest mówienie o całkowitym zerwaniu transmisji. Odpowiedź dotycząca zamrożenia treści wizyjnej sugeruje, że sygnał wizualny zostaje zatrzymany, co jest zjawiskiem, które może występować w przypadku utraty sygnału, ale nie jest bezpośrednio związane z zaśnieżeniem anteny. W rzeczywistości, przy zaśnieżeniu anteny, sygnał może być po prostu zbyt słaby, aby utrzymać stabilny obraz. Z kolei skokowy przebieg ruchu w obrazie może być spowodowany zakłóceniami, ale nie jest bezpośrednim skutkiem zaśnieżenia. Typowym błędem myślowym w tym przypadku jest mylenie skutków zakłóconego sygnału z ich przyczynami. Ważne jest, aby zrozumieć, że zaśnieżenie anteny prowadzi do zakłóceń w odbiorze, co może skutkować brakiem sygnału, a nie jedynie do problemów z dźwiękiem czy obrazem. Aby właściwie diagnozować i reagować na problemy z odbiorem, niezbędne jest zrozumienie podstawowych zasad działania systemów antenowych oraz ich wpływu na jakość sygnału w różnych warunkach atmosferycznych.

Pytanie 10

Przewód przedstawiony na fotografii jest stosowany w instalacjach

A. kontroli dostępu.

B. antenowych.

C. sieci przemysłowych.

D. domofonowych.

Odpowiedź "antennowych" jest poprawna, ponieważ przewód przedstawiony na fotografii to koncentryczny kabel antenowy, który jest kluczowy w systemach transmisji sygnałów telewizyjnych oraz radiowych. Tego typu kabel charakteryzuje się strukturalnym układem, w którym wewnętrzny przewodnik otoczony jest dielektrykiem oraz zewnętrznym oplotem, co pozwala na efektywne przesyłanie sygnałów przy minimalnych stratach. W praktyce, kable koncentryczne są wykorzystywane w instalacjach telewizyjnych do podłączenia anten do odbiorników, a także w systemach CCTV. Zgodne z normami branżowymi, takie jak standardy IEC 61196, ważne jest, aby kable te spełniały określone parametry, takie jak tłumienie, impedancja oraz odporność na zakłócenia, co ma kluczowe znaczenie dla jakości odbieranego sygnału. W efekcie, ich zastosowanie w domach, biurach oraz obiektach przemysłowych jest niezwykle powszechne, co podkreśla ich znaczenie w nowoczesnych instalacjach telekomunikacyjnych.

Pytanie 11

Umieszczony na urządzeniach elektrycznych piktogram ostrzega serwisanta przed

A. poparzeniem.

B. zapyleniem.

C. porażeniem.

D. piorunem.

Odpowiedź "porażeniem" jest trafna, bo ten piktogram na urządzeniach elektrycznych rzeczywiście ostrzega przed ryzykiem porażenia prądem. W branży elektrotechnicznej mamy ogólne standardy bezpieczeństwa i ten symbol to jedno z podstawowych przypomnień, żeby uważać, gdy pracujemy z urządzeniami na prąd. Takie oznaczenia są bardzo ważne, bo chronią użytkowników i serwisantów przed niebezpieczeństwami, które mogą się zdarzyć, gdy coś jest używane niewłaściwie lub jest uszkodzone. Moim zdaniem, każdy, kto pracuje z elektryką, powinien nie tylko widzieć te znaki, ale też rozumieć, co one oznaczają. Na przykład, w przemyśle, serwisanci muszą nosić odpowiednie środki ochrony i trzymać się zasad bezpieczeństwa, żeby minimalizować ryzyko porażenia.

Pytanie 12

Jaki typ wyświetlacza przedstawiono na rysunku?

A. Alfanumeryczny LED.

B. Fluorescencyjny.

C. Alfanumeryczny LCD.

D. Plazmowy.

Wybór niepoprawnej odpowiedzi może być wynikiem niepełnego zrozumienia różnic między różnymi technologiami wyświetlaczy. Wyświetlacze fluorescencyjne, choć również wykorzystywane w różnych zastosowaniach, działają na innej zasadzie, polegającej na emisji światła przez gazy pod wpływem prądu elektrycznego. Ta technologia jest przestarzała w porównaniu do LCD, ze względu na problemy związane z wydajnością energetyczną oraz ograniczoną żywotnością. Z kolei wyświetlacze plazmowe, choć oferują doskonałą jakość obrazu, w szczególności w przypadku wyświetlania dynamicznych treści, mają swoje ograniczenia w postaci dużego poboru energii oraz masy, co czyni je mniej praktycznymi w porównaniu do LCD w kontekście mobilności. Ostatecznie, wyświetlacze alfanumeryczne LED, pomimo tego, że wykorzystują technologię diod elektroluminescencyjnych, różnią się od LCD specyfiką konstrukcji i sposobem działania. LED emituje własne światło, co zapewnia większą jasność, ale również zwiększa zużycie energii. Dlatego błędne odpowiedzi mogą wynikać z zamieszania w rozumieniu właściwości i zastosowań tych technologii, co jest kluczowe dla podejmowania decyzji dotyczących wyboru odpowiedniego wyświetlacza do konkretnego projektu czy produktu. Rozpoznawanie typów wyświetlaczy oraz ich zastosowań jest niezbędne dla inżynierów i projektantów, by podejmować świadome decyzje na etapie projektowania urządzeń elektronicznych.

Pytanie 13

W procesie lutowania komponentów elektronicznych topnik stosuje się w celu

A. zwiększenia przewodności elektrycznej spoiny lutowniczej

B. chemicznego oczyszczenia powierzchni łączonych metali

C. obniżenia temperatury topnienia lutowia

D. polepszenia twardości spoiny lutowniczej

Topnik jest substancją chemiczną, której główną funkcją podczas lutowania jest chemiczne oczyszczenie powierzchni łączonych metali. W procesie lutowania, metalowe powierzchnie muszą być dokładnie oczyszczone z tlenków, zanieczyszczeń oraz innych osadów, które mogą utrudniać prawidłowe połączenie. Topniki, takie jak kalafonia, są używane, aby zapewnić, że powierzchnie będą wolne od tlenków i innych zanieczyszczeń, co pozwala na lepszą adhezję stopu lutowniczego. Przykładem może być lutowanie elementów w elektronice, gdzie niewłaściwe przygotowanie powierzchni może prowadzić do słabych połączeń i awarii urządzeń. Dobre praktyki branżowe sugerują stosowanie topników o odpowiednich właściwościach chemicznych, które są zgodne z normami IPC (Institute of Printed Circuits), aby zapewnić wysoką jakość połączeń lutowniczych. Dodatkowo, stosowanie topników może również umożliwić obniżenie temperatury lutowania, co jest korzystne w przypadku elementów wrażliwych na wysokie temperatury. Warto również wspomnieć, że po lutowaniu, pozostałości topnika powinny być odpowiednio usunięte, aby zapobiec korozji i innym problemom z działaniem urządzenia.

Pytanie 14

Czego nie uwzględnia się w dokumentacji dotyczącej montażu elektronicznego?

A. współrzędnych podzespołów (pick&place)

B. zestawu rysunków montażowych (odnoszących się do wszystkich faz produkcji)

C. pełnej listy materiałowej (BOM)

D. dokumentacji techniczno-ruchowej (DTR)

Dokumentacja montażu elektronicznego obejmuje szereg kluczowych elementów, które są niezbędne do efektywnego i prawidłowego złożenia urządzeń elektronicznych. Na przykład, kompletny zestaw rysunków montażowych jest fundamentalny, ponieważ przedstawia szczegółowe instrukcje dotyczące położenia i sposobu montażu poszczególnych komponentów na płytce drukowanej. Współrzędne elementów są równie istotne, gdyż umożliwiają automatyzację procesu montażu za pomocą maszyn pick-and-place, co znacząco zwiększa efektywność produkcji. Lista materiałów (BOM) to kolejny element fundamentalny, który nie tylko dostarcza informacji o potrzebnych komponentach, ale także pozwala na zarządzanie zapasami i planowanie zakupów, co jest kluczowe dla każdej linii produkcyjnej. Typowym błędem myślowym jest mylenie celu DTR z dokumentacją montażową; podczas gdy DTR koncentruje się na funkcjonowaniu i konserwacji już zmontowanego urządzenia, dokumentacja montażowa zapewnia informacje niezbędne do złożenia tego urządzenia. Niezrozumienie tej różnicy może prowadzić do nieprawidłowego dobierania dokumentów w procesach produkcji, co w konsekwencji wpływa na jakość i efektywność całego procesu montażu. W praktyce, zawsze należy dostarczać odpowiednią dokumentację montażową, aby zapewnić, że proces produkcji odbywa się zgodnie z ustalonymi standardami i najlepszymi praktykami w branży.

Pytanie 15

Do styku oznaczonego jako TMP w czytniku kart umiejscowionym przy wejściu należy podłączyć

A. szeregowo do zasilania czytnika

B. do linii antysabotażowej systemu alarmowego

C. do zacisku uziemiającego w centrali

D. równolegle do zasilania czytnika

Odpowiedź wybierająca podłączenie styku TMP do linii antysabotażowej systemu alarmowego jest prawidłowa, ponieważ styk ten jest zaprojektowany w celu wykrywania prób sabotażu czytnika. Podłączenie do linii antysabotażowej zapewnia, że wszelkie nieautoryzowane manipulacje przy czytniku lub jego odłączenie zostaną natychmiast zasygnalizowane systemowi alarmowemu. Taka konfiguracja jest zgodna z dobrymi praktykami ochrony obiektów, która zakłada, że urządzenia zabezpieczające powinny być monitorowane pod kątem ich integralności. Na przykład, w przypadku, gdy ktoś spróbuje usunąć czytnik z miejsca montażu, linia antysabotażowa wykryje to zdarzenie, co pozwoli na natychmiastowe powiadomienie odpowiednich służb. Implementacja tego rozwiązania w systemach zabezpieczeń jest standardem w branży, co potwierdzają normy takie jak EN 50131, które regulują kwestie bezpieczeństwa instalacji alarmowych.

Pytanie 16

Które z podanych elementów układów elektrycznych mogą być sprzęgnięte magnetycznie?

A. Rezystory

B. Cewki

C. Tranzystory

D. Diody

Cewki są elementami obwodów elektrycznych, które mogą być sprzężone magnetycznie dzięki zjawisku indukcji elektromagnetycznej. Gdy przez cewkę przepływa prąd, wytwarza ona pole magnetyczne. Jeśli w pobliżu znajduje się druga cewka, to zmiana prądu w pierwszej cewce może indukować prąd w drugiej. To zjawisko jest szeroko wykorzystywane w transformatorach, które są kluczowymi urządzeniami w systemach zasilania. Transformator składa się z dwóch cewek na wspólnym rdzeniu magnetycznym i umożliwia zmianę napięcia prądu przemiennego. Ponadto, sprzężenie magnetyczne jest podstawą działania silników elektrycznych, które przekształcają energię elektryczną w mechaniczną, a także w indukcyjnych elementach elektronicznych wykorzystywanych w różnych aplikacjach, takich jak filtry czy oscylatory. Dobre praktyki w projektowaniu obwodów elektrycznych uwzględniają odpowiednią separację i proporcje cewek, aby zminimalizować straty energii oraz zapewnić optymalne działanie systemu.

Pytanie 17

Przy wykonywaniu otworów w płytkach PCB konieczne jest użycie

A. okularów ochronnych

B. systemu odciągu dymu

C. matu przeciwpoślizgowych

D. rękawiczek z gumy

Okulary ochronne to naprawdę ważna rzecz, gdy wiercimy w płytkach drukowanych. Chronią nasze oczy przed pyłem i opiłkami, które mogą się uwolnić podczas wiercenia. Na przykład, materiał FR-4, często używany w płytkach PCB, przy wierceniu produkuje małe cząsteczki, które mogą podrażnić oczy, a w skrajnych przypadkach nawet je uszkodzić. Z tego, co pamiętam z zajęć BHP, zawsze trzeba nosić odpowiednie środki ochrony w pracy, zwłaszcza w laboratoriach elektroniki. Wiercenie tam to chleb powszedni, więc każda osoba zajmująca się tym powinna wiedzieć, jak używać okularów ochronnych. Dobrze jest też wybrać okulary z filtrami UV czy te odporne na uderzenia, bo zwiększa to bezpieczeństwo i komfort pracy. To naprawdę ważne, aby dostosować wyposażenie do pracy, a okulary są tu kluczowe.

Pytanie 18

Który z poniższych elementów elektronicznych jest najbardziej podatny na uszkodzenia w trakcie wymiany, jeśli osoba wymieniająca nie użyje opaski uziemiającej?

A. Tranzystor bipolarny

B. Dioda prostownicza

C. Tranzystor z izolowaną bramką

D. Rezystor mocy

Rezystory mocy, diody prostownicze i tranzystory bipolarne są mniej wrażliwe na uszkodzenia spowodowane wyładowaniami elektrostatycznymi w porównaniu do tranzystorów z izolowaną bramką. Rezystory mocy są zaprojektowane do rozpraszania dużych ilości energii i nie mają złożonej struktury elektronicznej jak IGBT, dlatego ich uszkodzenie wskutek ESD jest mniej prawdopodobne. Dioda prostownicza, choć również istotna w obwodach, ma prostą budowę i jest odporna na uszkodzenia statyczne, co czyni ją bardziej odporną na przypadkowe uszkodzenia podczas wymiany. Tranzystory bipolarne, mimo że mogą być uszkodzone przez ESD, nie są tak wrażliwe jak IGBT, ponieważ mają mniej skomplikowane struktury. Warto jednak pamiętać, że brak odpowiednich środków ochrony, takich jak opaski uziemiające, oznacza ryzyko uszkodzeń dla wszystkich komponentów elektronicznych. Użytkownicy powinni być świadomi znaczenia ESD i stosować odpowiednie procedury ochronne, aby uniknąć przypadkowych uszkodzeń, co jest zgodne z najlepszymi praktykami w branży elektronicznej.

Pytanie 19

W czterech różnych wzmacniaczach selektywnych przeprowadzono analizę charakterystyki przenoszenia, a na tej podstawie wyznaczono współczynnik prostokątności p. Jaka wartość współczynnika prostokątności wskazuje na najwyższą selektywność wzmacniacza?

A. p = 0,4

B. p = 0,8

C. p = 0,6

D. p = 1,0

Wartości współczynnika prostokątności p, które są mniejsze niż 1,0, wskazują na ograniczoną selektywność wzmacniacza, co może prowadzić do problemów w odbiorze sygnału. Odpowiedź p = 0,6 sugeruje, że wzmacniacz potrafi oddzielić sygnały, ale nie w sposób optymalny. W praktyce oznacza to, że wzmacniacz może wprowadzać zniekształcenia i szumy, co wpływa na jakość końcowego sygnału. Wartości takie jak p = 0,4 czy p = 0,8 również sugerują, że wzmacniacz nie pracuje w pełni efektywnie. Prowadzi to do typowych błędów myślowych związanych z interpretacją parametrów urządzeń elektronicznych. Niektórzy mogą sądzić, że niższe wartości p pozwalają na lepsze odbieranie sygnałów, jednak w rzeczywistości jest odwrotnie — oznaczają one mniejszą zdolność do selekcji pożądanych sygnałów oraz większą podatność na zakłócenia z innych źródeł. W kontekście inżynierii dźwięku czy telekomunikacji, zrozumienie znaczenia współczynnika prostokątności jest kluczowe dla projektowania efektywnych systemów, które muszą działać w złożonym środowisku pełnym różnych sygnałów. Dlatego zawsze warto dążyć do uzyskania wartości p jak najbliższej 1,0, aby zapewnić najlepszą jakość przenoszenia sygnału.

Pytanie 20

Aby przesłać sygnał telewizyjny z anteny zbiorczej w budynku wielorodzinnym, należy zastosować kabel

A. symetryczny o impedancji falowej 75 Ω

B. koncentryczny o impedancji falowej 75 Ω

C. koncentryczny o impedancji falowej 300 Ω

D. symetryczny o impedancji falowej 300 Ω

Wybór innych rodzajów kabli, takich jak kabel symetryczny o impedancji falowej 300 Ω, jest nieprawidłowy w kontekście transmisji sygnałów telewizyjnych. Kable te, chociaż mogą być stosowane w innych zastosowaniach, takich jak w telekomunikacji czy w systemach audio, nie odpowiadają wymaganiom dla sygnałów telewizyjnych. Impedancja 300 Ω jest typowa dla kabli symetrycznych, używanych w aplikacjach, gdzie ważna jest ich zdolność do eliminacji zakłóceń, ale nie jest to właściwy wybór dla sygnałów telewizyjnych, które wymagają kabla o impedancji 75 Ω. Użycie kabli koncentrycznych o impedancji 300 Ω mogłoby prowadzić do znacznych strat sygnału oraz problemów z odbiorem z powodu niewłaściwego dopasowania impedancji. Ponadto, kable koncentryczne o impedancji 75 Ω charakteryzują się wyższą odpornością na zakłócenia i lepszym tłumieniem, co jest niezbędne w gęsto zabudowanych obszarach, gdzie sygnał telewizyjny musi być przesyłany na dużą odległość. Wybór niewłaściwego typu kabla może prowadzić do poważnych problemów z jakością obrazu oraz stabilnością sygnału, co jest krytyczne w systemach telewizyjnych, zwłaszcza w kontekście rosnącej liczby transmisji w wysokiej rozdzielczości.

Pytanie 21

Aby zmierzyć natężenie prądu w układzie automatyki przemysłowej bez odłączania zasilania, należy użyć amperomierza

A. wychyłowy

B. stacjonarny

C. cęgowy

D. lampowy

Inwestowanie w zrozumienie różnych typów amperomierzy jest kluczowe dla prawidłowego pomiaru natężenia prądu. Wybór amperomierza lampowego, który działa na zasadzie pomiaru wartości prądu w obwodzie poprzez umieszczanie go bezpośrednio w obwodzie, jest nieodpowiedni w kontekście pomiarów w instalacjach automatyki przemysłowej. Tego typu urządzenia wymagają wyłączenia obwodu przed pomiarem, co może powodować przerwy w pracy systemu oraz narażać na ryzyko uszkodzenia urządzeń. Z kolei amperomierz stacjonarny, który często wykorzystuje się w laboratoriach, również wymaga przerywania obwodu, a jego zastosowanie w przemyśle może prowadzić do nieefektywności oraz ryzyka. Wreszcie, amperomierz wychyłowy, choć jest narzędziem mechanicznym i prostym w użyciu, także nie nadaje się do pomiarów pod napięciem. Wykorzystanie tych instrumentów w sytuacjach, gdzie wymagane jest utrzymanie ciągłości pracy instalacji, prowadzi do nieodpowiednich praktyk, które mogą wpływać na bezpieczeństwo oraz efektywność operacyjną. Dlatego kluczowe jest, aby w kontekście pomiarów natężenia prądu w obwodach przemysłowych korzystać z odpowiedniego sprzętu, takiego jak amperomierz cęgowy, który jest nie tylko zgodny z najlepszymi praktykami, ale również zapewnia bezpieczeństwo i efektywność pomiarów.

Pytanie 22

Brak uziemienia na nadgarstku pracownika zajmującego się serwisowaniem sprzętu elektronicznego może prowadzić do

A. wpływu pola magnetycznego na organizm ludzki

B. powstania prądów wirowych, wywołanych przez zmienne pole magnetyczne

C. wyładowania elektrostatycznego groźnego dla układów typu MOS

D. porażenia prądem elektrycznym

Pojawiające się mylne przekonania dotyczące potencjalnych konsekwencji braku uziemionej opaski na przegubie pracownika serwisu wynika z niepełnego zrozumienia zagadnień związanych z elektrycznością i wpływem pola magnetycznego na człowieka. Pierwsza z odpowiedzi sugeruje, że brak uziemienia może prowadzić do powstawania prądów wirowych wywoływanych przez zmienne pole magnetyczne. W rzeczywistości prądy wirowe są zjawiskami związanymi z przewodnikami umieszczonymi w zmiennym polu magnetycznym, co jest bardziej związane z indukcją elektromagnetyczną niż z uziemieniem. Oddziaływanie pola magnetycznego na organizm człowieka nie jest bezpośrednio związane z brakiem uziemienia, a raczej z długotrwałym narażeniem na silne pola magnetyczne, co jest zupełnie innym zagadnieniem. Porażenie prądem elektrycznym nie jest głównym zagrożeniem związanym z elektrostatyką, gdyż wyładowania elektrostatyczne mają znacznie niższe napięcie, jednak mogą być szkodliwe dla delikatnych układów elektronicznych. Kluczowe jest zrozumienie, że wyładowania elektrostatyczne, a nie prąd elektryczny w tradycyjnym rozumieniu, są realnym zagrożeniem dla komponentów takich jak układy MOS. Zastosowanie technologii ESD (Electrostatic Discharge) w praktyce, w tym uziemienie oraz stosowanie mat antystatycznych, jest niezbędne do ochrony sprzętu i zapewnienia jego długotrwałej niezawodności.

Pytanie 23

Zanim przystąpimy do konserwacji jednostki centralnej komputera stacjonarnego podłączonego do lokalnej sieci, najpierw powinniśmy

A. otworzyć obudowę jednostki centralnej

B. uziemić metalowe elementy obudowy

C. wyciągnąć przewód sieciowy

D. odłączyć przewód zasilający

Odpowiedź 'odłączyć przewód zasilający' jest kluczowa przed przystąpieniem do konserwacji jednostki centralnej komputera, ponieważ wyłącza zasilanie urządzenia. W przypadku konserwacji, takiej jak czyszczenie komponentów czy wymiana podzespołów, istnieje ryzyko zwarcia, które może prowadzić do uszkodzenia sprzętu lub zagrożenia dla zdrowia użytkownika. Odłączenie przewodu zasilającego jest pierwszym krokiem w procedurze bezpiecznej konserwacji i jest zgodne z najlepszymi praktykami w branży IT. Przykładowo, w standardach OSHA (Occupational Safety and Health Administration) oraz IEC (International Electrotechnical Commission) podkreśla się znaczenie odłączania zasilania przed jakimikolwiek pracami serwisowymi. Warto również pamiętać o używaniu odpowiednich narzędzi, takich jak opaski antyelektrostatyczne, aby zminimalizować ryzyko uszkodzenia komponentów przez ładunki elektrostatyczne. W prawidłowej konserwacji istotne jest, aby zawsze działać zgodnie z zaleceniami producenta sprzętu, co dodatkowo podnosi poziom bezpieczeństwa i efektywności działań serwisowych.

Pytanie 24

Przedstawiona specyfikacja techniczna dotyczy

Specyfikacja techniczna
Tryb pracy	pentaplex
Liczba wejść video	8 BNC
Liczba wyjść video	1x BNC, 1x VGA, 1x HDMI
Liczba wejść/wyjść audio	1/1 RCA
Prędkość zapisu	200kl/s (D1), 200kl/s (CIF/QCIF)
Rozdzielczość	1920x1080, 1280x1024, 1024x768
Kompresja video	H.264
Kompresja audio	G.711
Sterowanie	RS485
Archiwizacja	1x HDD Sata III max. 4TB
Tryb zapisu	manualny, ciągły, alarmowy, detekcja
Obudowa	wolnostojąca
Wymiary	325x245x45 mm (1U)

A. modulatora.

B. sterownika.

C. manipulatora.

D. rejestratora.

Rozważając inne odpowiedzi, zauważamy, że sterownik i manipulator to urządzenia, które odgrywają różne role w systemach automatyki. Sterownik, jak np. PLC (Programmable Logic Controller), jest zaprojektowany do kontroli procesów przemysłowych i nie zbiera ani nie przetwarza materiałów wideo. Manipulator z kolei jest elementem robotyki, który wykonuje fizyczne zadania, takie jak przenoszenie obiektów, co również nie ma związku z funkcjami rejestratora wideo. Modulator jest urządzeniem, które przekształca sygnały, ale nie jest odpowiedzialny za rejestrację obrazu. Wybór takich odpowiedzi często wynika z nieporozumień w zakresie funkcji, jakie pełnią różne urządzenia w systemach elektronicznych i automatyki. Warto zwrócić uwagę na to, że każdy z wymienionych komponentów ma swoje miejsce w infrastrukturze technologicznej, jednak ich zastosowanie jest ściśle określone i nie można ich mylić z funkcjami rejestratora. Zrozumienie różnic między tymi urządzeniami jest kluczowe dla efektywnego projektowania systemów monitoringu i automatyzacji, co wymaga przemyślanego podejścia oraz znajomości podstawowych zasad działania poszczególnych komponentów.

Pytanie 25

MAN to termin odnoszący się do typu sieci komputerowej

A. rozległej

B. miejskiej

C. lokalnej

D. masowej

Wybór odpowiedzi dotyczącej sieci masowej, rozległej czy lokalnej może wynikać z nieprawidłowego zrozumienia definicji oraz zastosowań różnych typów sieci komputerowych. Sieć masowa, mimo że może wydawać się sensownym określeniem, nie odnosi się do standardowych terminów stosowanych w branży. W rzeczywistości nie istnieje formalna definicja sieci masowej w kontekście klasyfikacji sieci. Z kolei sieci rozległe (WAN) obejmują znacznie szersze obszary, często rozciągając się na obszary geograficzne, które wykraczają poza granice miast. WAN-y są projektowane z myślą o łączeniu lokalnych sieci (LAN) na dużych odległościach, co sprawia, że nie pasują do koncepcji MAN. Przykładem może być sieć łącząca oddziały firm w różnych miastach. Natomiast sieci lokalne (LAN) są projektowane do obsługi ograniczonych przestrzeni, takich jak pojedyncze budynki czy biura, co również nie odpowiada definicji MAN. Właściwe zrozumienie różnicy między tymi typami sieci jest kluczowe, aby móc efektywnie projektować i wdrażać rozwiązania sieciowe zgodne z potrzebami organizacji. Używanie terminów w sposób precyzyjny jest istotne dla komunikacji w branży IT oraz dla skuteczności projektów, które często zależą od odpowiedniego doboru technologii i architektury sieciowej.

Pytanie 26

Jakie środki dodatkowej ochrony przed porażeniem elektrycznym powinny być stosowane podczas instalacji sieci komputerowej przy użyciu narzędzi działających na prąd?

A. umieszczenie elementów aktywnych poza zasięgiem dłoni

B. izolowanie elementów aktywnych

C. zabezpieczenie różnicowoprądowe

D. używanie obudów lub osłon

Ochrona przed porażeniem to ważna sprawa, a mamy różne metody, jak izolowanie części czynnych czy różnicowoprądowe zabezpieczenia. Izolowanie tych części ma na celu zminimalizowanie kontaktu z elementami pod napięciem, ale pamiętajmy, że jeśli izolacja się uszkodzi, to i tak jest ryzyko. Stosowanie obudów lub osłon też ma sens, ale to nie wystarczy, jeśli nie dodamy do tego jakiegoś systemu zabezpieczeń, jak te różnicowoprądowe. Umieszczanie części czynnych z dala od ludzi może być skuteczne, ale nie zawsze da się to zrobić, zwłaszcza gdy coś musi obsługiwać operator. Dlatego myślenie tylko o fizycznym oddzieleniu elementów elektrycznych od ludzi to trochę mylące podejście. W praktyce, żeby dobrze chronić się przed porażeniem, musimy połączyć różne metody, bo każda ma swoje ograniczenia. I właśnie te różnicowoprądowe zabezpieczenia są kluczowe, bo szybko reagują na niebezpieczne sytuacje i zwiększają bezpieczeństwo. Bez tego można wpaść w niebezpieczne sytuacje, których lepiej unikać.

Pytanie 27

Jaką funkcję pełni rezystor RE we wzmacniaczu OE, którego schemat przedstawiono na rysunku?

A. Zmniejsza pasmo przenoszenia wzmacniacza.

B. Stabilizuje punkt pracy tranzystora.

C. Zabezpiecza tranzystor przed przeciążeniem.

D. Zapewnia kompensację zmian napięcia baza-emiter.

Zrozumienie funkcji rezystora RE we wzmacniaczu OE jest kluczowe dla prawidłowej analizy działania układów elektronicznych. Wybór odpowiedzi sugerującej, że rezystor ten zmniejsza pasmo przenoszenia wzmacniacza, jest błędny, ponieważ pasmo przenoszenia jest określane przede wszystkim przez parametry tranzystora oraz zastosowane kondensatory, a nie przez rezystor emiterowy. Inna z odpowiedzi, dotycząca kompensacji zmian napięcia baza-emiter, myli rolę rezystora RE z innymi elementami układu, które mogą pełnić funkcję stabilizacji napięcia, ale nie w taki sposób, jak rezystor emiterowy. Co więcej, sama stabilizacja napięcia baza-emiter nie jest kluczową funkcją tego rezystora. Zabezpieczenie tranzystora przed przeciążeniem również nie jest bezpośrednią funkcją RE; chociaż w pewnym sensie może wpływać na ograniczenie prądów, to głównym celem rezystora emiterowego jest stabilizacja punktu pracy. Błędne podejście do funkcji rezystora RE może prowadzić do nieporozumień w projektowaniu układów elektronicznych. W praktyce, zrozumienie, że rezystor ten działa w ramach ujemnego sprzężenia zwrotnego, pozwala inżynierom na projektowanie bardziej niezawodnych systemów, które są odporne na zmiany parametrów oraz warunków otoczenia.

Pytanie 28

TCP to protokół transmisyjny umożliwiający transfer pakietów danych

A. radiowego

B. telewizyjnego

C. optycznego

D. internetowego

TCP, czyli Transmission Control Protocol, to protokół komunikacyjny, który jest fundamentalnym elementem architektury Internetu. Jego główną rolą jest zapewnienie niezawodnego, uporządkowanego i kontrolowanego przesyłania danych pomiędzy urządzeniami w sieci. TCP działa na poziomie transportowym modelu OSI i jest szeroko stosowany w aplikacjach internetowych, takich jak przeglądarki internetowe, poczta elektroniczna czy protokoły transferu plików (FTP). Przykładowo, przy korzystaniu z przeglądarki internetowej, TCP zapewnia, że wszystkie pakiety danych są dostarczane w odpowiedniej kolejności oraz że żadne z nich nie zostaną utracone w trakcie transmisji. Dzięki mechanizmom takim jak retransmisja zgubionych pakietów oraz potwierdzenia odbioru, TCP jest standardem w wielu aplikacjach wymagających wysokiej niezawodności, co czyni go kluczowym w komunikacji internetowej. Zrozumienie działania TCP jest niezbędne dla każdego specjalisty w dziedzinie sieci komputerowych, ponieważ umożliwia to projektowanie i rozwiązywanie problemów związanych z transmisją danych w Internecie.

Pytanie 29

Które urządzenie przedstawiono na rysunku?

A. Statyw do wiertarki.

B. Ściągacz do łożysk.

C. Prasę mechaniczną.

D. Uchwyt ślusarski.

Statyw do wiertarki, przedstawiony na zdjęciu, jest kluczowym narzędziem w procesie precyzyjnego wiercenia. Jego pionowa prowadnica oraz ręczna korba umożliwiają łatwą regulację wysokości wiertła, co jest niezwykle ważne w przypadku pracy z różnymi grubościami materiałów. Dzięki stabilnej podstawie z otworami montażowymi, statyw zapewnia solidne mocowanie wiertarki, co przekłada się na większą dokładność wiercenia. To narzędzie jest szczególnie użyteczne w przemyśle budowlanym oraz w pracach rzemieślniczych, gdzie precyzja jest kluczowa. Użytkownicy mogą korzystać z różnych standardów wiertarskich, aby optymalizować proces wiercenia w zależności od materiału. Warto także zaznaczyć, że stosowanie statywu do wiertarki minimalizuje ryzyko błędów związanych z ręcznym prowadzeniem wiertarki, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i efektywności pracy.

Pytanie 30

Zanim rozpoczniesz konserwację jednostki centralnej komputera stacjonarnego, co należy wykonać?

A. odłączyć przewód zasilający

B. wymontować dysk twardy

C. uziemić metalowe elementy obudowy

D. wymontować pamięci RAM

Odłączenie przewodu zasilającego przed rozpoczęciem konserwacji jednostki centralnej komputera stacjonarnego to naprawdę ważna sprawa. Dzięki temu zarówno sprzęt, jak i osoba, która to robi, są w większym bezpieczeństwie. Przewód zasilający daje prąd do jednostki, więc jego odpięcie zmniejsza ryzyko porażenia prądem i oszczędza podzespoły przed uszkodzeniami, których można uniknąć. W sumie, wielu pasjonatów napraw komputerów stosuje tę zasadę jak mantra. W moim doświadczeniu zawsze lepiej jest być ostrożnym. Przydaje się też położenie maty antystatycznej, żeby nie narobić bałaganu z ładunkami elektrostatycznymi. A w sytuacjach, kiedy pracujemy na serwerach czy innych bardziej skomplikowanych komputerach, pamiętajmy, że czasem trzeba użyć wyłącznika zasilania. Lepiej dmuchać na zimne, szczególnie kiedy chodzi o drogie komponenty.

Pytanie 31

Który z wymienionych standardów nie opiera się na komunikacji radiowej?

A. WiFi

B. IrDA

C. Bluetooth

D. NFC

IrDA (Infrared Data Association) to standard komunikacyjny, który wykorzystuje podczerwień do przesyłania danych pomiędzy urządzeniami. W odróżnieniu od pozostałych standardów wymienionych w pytaniu, takich jak WiFi, NFC i Bluetooth, które operują na falach radiowych, IrDA działa w zakresie podczerwieni, co oznacza, że wymaga bezpośredniej linii wzroku między nadajnikiem a odbiornikiem. Przykładem zastosowania IrDA mogą być połączenia między urządzeniami mobilnymi a drukarkami, gdzie dane są przesyłane bezprzewodowo, ale w sposób wymagający precyzyjnego ustawienia obu urządzeń. IrDA była powszechnie stosowana w starszych telefonach komórkowych oraz laptopach do przesyłania plików. Ze względu na swoje ograniczenia, takie jak krótki zasięg oraz konieczność utrzymania linii wzroku, IrDA nie zdołała utrzymać konkurencyjnej pozycji wobec technologii radiowych, które oferują większą wszechstronność i wygodę. Warto również zauważyć, że IrDA była jednym z pierwszych standardów w zakresie bezprzewodowej komunikacji, co czyni ją przykładem historycznym w kontekście rozwoju technologii transmisji danych.

Pytanie 32

Jakie urządzenia należy wykorzystać do strojenia toru pośredniej częstotliwości w radiowych odbiornikach?

A. wobulator i oscyloskop

B. mostek pomiarowy

C. miernik magnetoelektryczny

D. multimetr cyfrowy

Miernik magnetoelektryczny, mostek pomiarowy i multimetr cyfrowy to urządzenia, które mają swoje zastosowania w pomiarach elektrycznych, ale do strojenia toru pośredniej częstotliwości w radiu się nie nadają. Miernik magnetoelektryczny jest głównie do pomiaru prądu i napięcia, więc jest przydatny w prostych pomiarach, ale nie pokaże nam, co dzieje się z sygnałami częstotliwościowymi. Mostek pomiarowy przydaje się do sprawdzania impedancji, ale to też nie jest narzędzie do strojenia toru IF, gdzie kluczowa jest analiza dynamiki sygnału. Multimetr cyfrowy jest wszechstronny, ale robi tylko podstawowe pomiary elektryczne, jak napięcie, prąd, czy rezystancja, a to za mało, by dokładnie dostroić parametry częstotliwościowe odbiornika. Więc pomysł, że te urządzenia mogą być zastępstwem dla wobulatora czy oscyloskopu, wynika z braku zrozumienia różnicy pomiędzy pomiarami statycznymi a analizą sygnałów w czasie rzeczywistym. Efektywne strojenie toru wymaga specjalistycznych narzędzi, które potrafią jednocześnie generować sygnały i je wizualizować, co jest kluczowe dla dobrego odbioru radiowego.

Pytanie 33

Jakie napięcie wskaże woltomierz po podłączeniu go do obwodu w miejscach wskazanych przez strzałki?

A. 5 V

B. 20 V

C. 10 V

D. 15 V

Wynikiem 15 V, 5 V oraz 20 V są błędne, ponieważ każde z tych napięć nie odzwierciedla rzeczywistych warunków w obwodzie. W przypadku możliwości uzyskania napięcia 15 V, można by pomyśleć, że źródło zasilania generuje wyższe napięcie, co jest błędne w kontekście wskazania woltomierza. W rzeczywistości, woltomierz mierzy napięcie jedynie na rezystorze R2, a nie na całym obwodzie. W przypadku opcji 5 V, byłoby to możliwe tylko przy założeniu, że R2 miałby znacznie mniejszą wartość oporu lub prąd byłby znacznie niższy, co w analizowanym obwodzie nie ma miejsca, ponieważ prąd wynosi 2 A, a opór R2 wynosi 5 Ω, co jednoznacznie prowadzi do wyniku 10 V. Podobnie, 20 V nie może być osiągnięte, ponieważ przekracza to sumaryczne napięcie w obwodzie i nie jest zgodne z prawem Ohma. Zatem, typowe błędy myślowe, które prowadzą do tych nieprawidłowych odpowiedzi, to nieprawidłowe rozumienie zależności napięcia, prądu i oporu, a także brak uwzględnienia, że woltomierz mierzy napięcie tylko na wyznaczonym obszarze obwodu. Zrozumienie tych podstawowych zasad jest kluczowe dla każdego inżyniera lub technika pracującego w dziedzinie elektroniki.

Pytanie 34

Wykonano pomiar napięcia stałego za pomocą woltomierza cyfrowego w zakresie 20 V, uzyskując wynik 5 V. Błąd przyrządu wynosi ± 1 % ± 2 D, a pole odczytowe miernika to 3,5 cyfry. Która forma zapisu wyniku pomiaru jest właściwa?

A. U = (5,00 ± 0,02) V

B. U = (5,00 ± 0,01) V

C. U = (5,00 ± 0,07) V

D. U = (5,00 ± 0,05) V

Odpowiedź U = (5,00 ± 0,07) V jest prawidłowa, ponieważ uwzględnia zarówno błąd procentowy, jak i błąd stały przyrządu. Błąd przyrządu wynosi ± 1 % ± 2 D, co oznacza, że dla odczytu 5 V obliczamy błąd procentowy jako 1 % z 5 V, co daje 0,05 V. Dodatkowo, zaokrąglając błąd stały do jednego miejsca po przecinku, mamy ± 0,02 V. Wartość 0,07 V uwzględnia sumę tych dwóch błędów, uwzględniając ich wpływ na dokładność pomiaru. W praktyce, podczas wykonywania pomiarów elektrycznych, ważne jest, aby poprawnie zrozumieć i obliczyć błędy pomiarowe, ponieważ dokładność sprzętu pomiarowego wpływa na jakość wyników. W przypadku pomiarów w inżynierii elektrycznej, standardy takie jak ISO 10012 określają wymagania dotyczące dokładności i niepewności pomiarowej. Dlatego odpowiedź 3 nie tylko jest poprawna, ale również pokazuje, jak istotne jest precyzyjne określenie błędów w pomiarach, co jest kluczowe w praktycznych zastosowaniach, takich jak projektowanie obwodów, kalibracja instrumentów czy analiza systemów elektronicznych.

Pytanie 35

Które urządzenie opisują parametry zamieszczone na przedstawionej tabliczce znamionowej?

A. Zasilacz prądu stałego.

B. Generator fali prostokątnej.

C. Wzmacniacz akustyczny.

D. Regulator napięcia zmiennego.

Wybór jednego z pozostałych urządzeń, takich jak generator fali prostokątnej, wzmacniacz akustyczny czy regulator napięcia zmiennego, prowadzi do nieporozumień o charakterze technicznym. Generator fali prostokątnej jest urządzeniem służącym do generowania sygnałów o określonym kształcie, zazwyczaj wykorzystywanym w zastosowaniach związanych z elektroniką cyfrową i oscyloskopami. Parametry przedstawione na tabliczce nie wskazują na jakiekolwiek aspekty typowe dla generatora, takie jak częstotliwość czy amplituda sygnału, co czyni tę odpowiedź błędną. Z kolei wzmacniacz akustyczny służy do zwiększania amplitudy sygnałów audio, a jego charakterystyka techniczna obejmuje obszary pracy z sygnałem zmiennym, który nie jest zgodny z opisaną konwersją z AC na DC. Ponadto, regulator napięcia zmiennego jest urządzeniem, które modyfikuje poziom napięcia zmiennego, ale nie przekształca go na napięcie stałe. Warto pamiętać, że błędne rozumienie funkcji zasilaczy i innych urządzeń elektronicznych może prowadzić do nieprawidłowych decyzji w projektach elektronicznych, co w konsekwencji może powodować awarie lub uszkodzenia sprzętu. Zrozumienie podstawowych różnic między tymi urządzeniami jest kluczowe dla prawidłowego ich doboru w praktycznych aplikacjach.

Pytanie 36

Jakie złącza powinny być wykorzystane dla kabli koncentrycznych w systemie monitoringu telewizyjnego?

A. DIN

B. HDMI

C. SCART

D. BNC

Złącza DIN, SCART i HDMI, mimo że są szeroko stosowane w różnych dziedzinach elektroniki, nie są odpowiednie do kabli koncentrycznych w systemach telewizji dozorowej. Złącza DIN stosowane są głównie w starszych urządzeniach audio i MIDI, a ich konstrukcja nie zapewnia optymalnych parametrów dla przesyłania sygnałów wideo. W kontekście telewizji dozorowej, ich użycie mogłoby prowadzić do degradacji jakości sygnału ze względu na niekompatybilność z typowym przewodem koncentrycznym. Z kolei złącza SCART, popularne w telewizorach i odtwarzaczach wideo, są projektowane do przesyłania sygnałów analogowych oraz cyfrowych, jednak ich zastosowanie w systemach CCTV jest ograniczone, ponieważ nie obsługują standardowych kabli koncentrycznych. HDMI, mimo że jest nowoczesnym złączem, które obsługuje wysoką jakość obrazu i dźwięku, również nie jest przeznaczone do pracy z kablami koncentrycznymi. HDMI wymaga zastosowania specjalnych przewodów, które nie są zgodne z konwencjonalnymi systemami CCTV. Wybierając złącza do systemu monitoringu, należy unikać typowych błędów myślowych, które mogą prowadzić do wyboru niewłaściwych komponentów, co może skutkować problemami z jakością obrazu oraz awariami systemu.

Pytanie 37

Aby wykorzystać kamerę IP o wysokiej rozdzielczości, konieczne jest

A. dostęp do sieci komputerowej

B. obiektyw o wyższej rozdzielczości

C. zasilacz o większej mocy prądowej

D. rejestrator z dużą pojemnością dysku

Wielu użytkowników może mylnie sądzić, że rejestrator z dyskiem o dużej pojemności jest niezbędny do użycia kamery megapikselowej IP. Choć posiadanie takiego rejestratora ułatwia przechowywanie danych wideo z kamer, to nie jest to warunek konieczny do samego działania kamery. Kamery IP mogą transmitować obraz bezpośrednio przez sieć, co pozwala na zdalne monitorowanie bez potrzeby lokalnego rejestratora. Kolejnym błędem jest przekonanie, że obiektyw o zwiększonej rozdzielczości jest wymagany. Chociaż lepszy obiektyw może poprawić jakość obrazu, sama kamera IP działa niezależnie od rodzaju obiektywu, a jej funkcjonalność w dużym stopniu opiera się na dostępie do sieci. Innym nieporozumieniem jest zasilacz o podwyższonej wydajności prądowej. Kamery IP zazwyczaj korzystają z technologii Power over Ethernet (PoE), co oznacza, że mogą być zasilane bezpośrednio z kabla sieciowego, eliminując potrzebę dodatkowego zasilania. Tego rodzaju niejasności mogą prowadzić do błędnych decyzji przy planowaniu instalacji systemów monitoringu, dlatego ważne jest zrozumienie, że kluczowym elementem dla kamer IP jest ich integracja z siecią komputerową, a nie inne komponenty.

Pytanie 38

Na schemacie ideowym elektronicznego urządzenia wskazano wartość rezystancji poprzez oznaczenie k22.
Jaką wartość ma ta rezystancja?

A. 22 Ω

B. 0,22 kΩ

C. 0,22 Ω

D. 22 kΩ

Wybór innych wartości dla rezystancji może wynikać z pomyłki w zrozumieniu oznaczeń rezystorów. Ta odpowiedź 22 kΩ sugeruje, że za 'k' stoi dodanie zera do 22, co jest błędne. To nie ma sensu, bo 'k' to dokładnie tysiąc, więc 22 kΩ powinno się rozumieć jako 22000 Ω, a to jest totalna pomyłka. Z kolei 22 Ω i 0,22 Ω są po prostu zbyt małe w tym kontekście. To wszystko przez pomyłkę w konwersji jednostek. Z 'k' nie można sobie żartować. Często mylone są także inne prefiksy, co prowadzi do niepoprawnych wartości rezystancji. W elektronice precyzyjne rozumienie takich oznaczeń jest mega ważne, jak chcesz, żeby twoje obwody działały poprawnie. Złe wartości mogą prowadzić do problemów, błędów w obwodzie czy wręcz uszkodzenia sprzętu. Fajnie jest, jak w projektowaniu obwodów trzymasz się ściśle konwencji oznaczeń, żeby wszystko pasowało do tego, co zamierzono.

Pytanie 39

Który z parametrów nie dotyczy monitorów LCD?

A. Czas reakcji piksela

B. Napięcie katody kineskopu

C. Luminancja

D. Kąt widzenia

Wszystkie pozostałe parametry związane z monitorami LCD mają kluczowe znaczenie dla jakości wyświetlanego obrazu. Czas reakcji piksela jest jednym z najważniejszych parametrów, które wpływają na płynność wyświetlania dynamicznych scen, co jest szczególnie istotne w kontekście gier oraz filmów akcji. Wysoka wartość czasu reakcji może powodować efekt smużenia, co jest wysoce niepożądane w zastosowaniach, gdzie liczy się szybkość. Kąt widzenia to parametr, który określa, jaką jakość obrazu uzyskuje się z różnych pozycji w stosunku do osi centralnej monitora. W przypadku monitorów LCD, szeroki kąt widzenia jest istotny dla grupowego oglądania treści, np. podczas prezentacji czy oglądania filmów. Natomiast luminancja, mierzona w kandela na metr kwadratowy (cd/m²), określa jasność obrazu, co jest istotne w kontekście warunków oświetleniowych w pomieszczeniu. Niedostateczna luminancja może prowadzić do trudności w odczytywaniu szczegółów w jasnym otoczeniu. Błędne skojarzenie napięcia katody kineskopu z monitorami LCD może wynikać z niepełnej znajomości technologii wyświetlaczy. Należy pamiętać, że technologia LCD nie opiera się na kryteriach związanych z CRT, dlatego ważne jest, aby zrozumieć różnice między tymi technologiami i osobiście przetestować różne modele, by wybrać ten najlepiej odpowiadający naszym potrzebom.

Pytanie 40

Jakie urządzenie należy zastosować do mierzenia natężenia prądu w obwodzie elektrycznym?

A. amperomierz

B. watomierz

C. omomierz

D. woltomierz

Amperomierz to przyrząd pomiarowy, który służy do pomiaru natężenia prądu elektrycznego w obwodzie. Zasada jego działania opiera się na wykorzystaniu efektu elektromagnetycznego. Amperomierze są podstawowymi narzędziami w elektrotechnice, które pozwalają na monitorowanie przepływu prądu, co jest kluczowe dla analizy i diagnozowania pracy obwodów elektrycznych. Przykład zastosowania to pomiar natężenia prądu w obwodzie zasilającym silnik elektryczny, co pozwala na określenie, czy silnik pracuje w normie i czy nie jest przeciążony. W standardowych praktykach przemysłowych stosuje się amperomierze cyfrowe, które oferują większą precyzję i dodatkowe funkcje, takie jak pomiar średniego i maksymalnego natężenia prądu oraz rejestrowanie zmian w czasie. Dobrą praktyką jest także stosowanie amperomierzy z odpowiednimi zakresami pomiarowymi, aby uniknąć uszkodzenia urządzenia oraz zapewnić dokładność pomiarów. Znajomość działania amperomierza i jego zastosowań jest niezbędna dla każdego technika czy inżyniera zajmującego się elektrycznością.

Rozpocznij nowy egzamin

Powrót do strony głównej
