Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 13:23
Data zakończenia: 7 grudnia 2025 13:42

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który element stosowany do sterowania w domowej instalacji elektrycznej przedstawiono na rysunku?

A. Sterownik rolet.

B. Przekaźnik priorytetowy.

C. Przekaźnik bistabilny.

D. Regulator oświetlenia.

Przekaźnik priorytetowy, który został przedstawiony na rysunku, jest kluczowym elementem w nowoczesnych systemach automatyki budynkowej. Oznaczenie "PR-612" jednoznacznie wskazuje na ten typ urządzenia, które jest zaprojektowane do zarządzania priorytetami w zasilaniu różnych obwodów elektrycznych. W praktyce przekaźniki priorytetowe są wykorzystywane w sytuacjach, gdzie istnieje potrzeba zarządzania zasilaniem w sposób inteligentny, na przykład w przypadku awarii zasilania lub w celu oszczędności energii. Działają one na zasadzie automatycznego przełączania źródła zasilania na urządzenia o wyższym priorytecie, co zapewnia ciągłość pracy najważniejszych systemów w budynku. Zastosowanie przekaźników priorytetowych jest zgodne z normami EN 61000-3-2 dotyczącymi ograniczeń emisji harmonicznych dla urządzeń elektrycznych oraz IEC 61131-2, która reguluje normy dla urządzeń automatyki. Dzięki zastosowaniu tych elementów, można tworzyć bardziej efektywne i bezpieczne systemy zarządzania energią w budynkach.

Pytanie 2

Z jakiego rodzaju metalu oraz w jakiej formie produkowane są żyły przewodu YDYp 4×1,5 mm²?

A. Z miedzi w formie linki

B. Z aluminium w formie drutu

C. Z miedzi w formie drutu

D. Z aluminium w formie linki

Żyły w przewodzie YDYp 4×1,5 mm² są z miedzi, co jest standardem w branży elektrycznej. Miedź jest super, bo dobrze przewodzi prąd, dlatego właśnie się ją najczęściej wybiera do instalacji elektrycznych. W przypadku YDYp, jego druciana konstrukcja daje sporo elastyczności, co ułatwia robienie instalacji, zwłaszcza tam, gdzie jest ciasno. Te przewody można spotkać w budownictwie, szczególnie przy instalacjach oświetleniowych i systemach zasilających. Zgodnie z normą PN-EN 60228, miedziane przewody mają dokładnie określone parametry, co zapewnia bezpieczeństwo i efektywność. Na przykład, YDYp 4×1,5 mm² świetnie sprawdza się w oświetleniu w domach, gdzie trzeba mieć na uwadze zabezpieczenia przed przeciążeniem i zwarciem.

Pytanie 3

Jaki łącznik oznacza się na schematach przedstawionym symbolem graficznym?

A. Dwubiegunowy.

B. Jednobiegunowy.

C. Grupowy.

D. Szeregowy.

Wybrana odpowiedź to łącznik dwubiegunowy, co jest poprawne. Na schematach elektrycznych symbol ten towarzyszy elementom, które umożliwiają przewodzenie prądu w dwóch obiegach. Dwie kreski wychodzące z okręgu wskazują, że łącznik ten ma zdolność do kontrolowania przepływu energii elektrycznej w obydwu kierunkach. W praktyce, łączniki dwubiegunowe są wykorzystywane w instalacjach elektrycznych, gdzie ważne jest zarządzanie obciążeniem, na przykład w domowych systemach oświetleniowych, które wymagają wyłączenia lub włączenia obwodu z różnych miejsc. Stosowanie takich łączników pozwala na lepsze zarządzanie energią, a także zwiększa bezpieczeństwo instalacji, minimalizując ryzyko zwarć w obwodach. W standardach, takich jak PN-IEC 60669-1, określono zasady dotyczące stosowania łączników dwubiegunowych, co podkreśla ich znaczenie w nowoczesnych instalacjach elektrycznych.

Pytanie 4

Na którym rysunku przedstawiono szybkozłączkę do puszek instalacyjnych?

A. A.

B. B.

C. D.

D. C.

Szybkozłączka do puszek instalacyjnych, jak pokazano w rysunku D, to kluczowy element w nowoczesnych instalacjach elektrycznych, umożliwiający szybkie i bezpieczne łączenie przewodów. Element ten charakteryzuje się przezroczystą obudową, co pozwala na wizualną kontrolę poprawności połączenia. Żółte dźwignie są przeznaczone do zaciskania przewodów, co eliminuje potrzebę użycia narzędzi i przyspiesza proces instalacji. Szybkozłączki tego typu znajdują zastosowanie w różnych aplikacjach, od domowych instalacji elektrycznych po bardziej skomplikowane systemy przemysłowe, gdzie czas montażu jest kluczowy. Warto zwrócić uwagę na normy IEC 60947-7-1, które regulują użycie takich połączeń w instalacjach, zapewniając bezpieczeństwo i niezawodność. Prawidłowe użycie szybkozłączek zmniejsza ryzyko błędów instalacyjnych oraz zapewnia łatwość konserwacji i rozbudowy instalacji.

Pytanie 5

Na którym rysunku przedstawiono świetlówkę kompaktową?

A. C.

B. D.

C. B.

D. A.

Świetlówka kompaktowa, znana również jako lampa energooszczędna, jest nowoczesnym rozwiązaniem w dziedzinie oświetlenia, które łączy w sobie efektywność energetyczną oraz długowieczność. W przeciwieństwie do tradycyjnych żarówek, świetlówki kompaktowe emitują znacznie więcej światła przy tej samej mocy, co sprawia, że są bardziej ekonomiczne i ekologiczne. Odpowiedź D przedstawia lampę o charakterystycznym kształcie składającym się z kilku zwiniętych rurek, co jest typowe dla świetlówek kompaktowych. W praktyce, zastosowanie takich lamp w domach i biurach pozwala na znaczące obniżenie kosztów energii elektrycznej, co jest zgodne z aktualnymi trendami w zakresie zrównoważonego rozwoju oraz normami dotyczącymi ochrony środowiska. Dodatkowo, świetlówki kompaktowe charakteryzują się dłuższą żywotnością, co ogranicza liczbę odpadów, a wiele modeli jest kompatybilnych z oprawami standardowymi, co ułatwia ich wymianę. W kontekście dobrych praktyk, warto zwrócić uwagę na certyfikaty energetyczne, które świadczą o wysokiej efektywności tych lamp.

Pytanie 6

Na podstawie przedstawionego schematu ideowego instalacji oświetlenia klatki schodowej sterowanej za pomocą przekaźnika bistabilnego określ zakres oględzin instalacji.

A. Wykonanie pomiarów rezystancji izolacji przewodów.

B. Sprawdzenie umocowania i stanu łączników oraz kloszy lamp.

C. Naprawa łączników i mycie kloszy lamp.

D. Usunięcie uszkodzeń w instalacji przez osobę uprawnioną.

Odpowiedź dotycząca sprawdzenia umocowania i stanu łączników oraz kloszy lamp jest poprawna, ponieważ oględziny instalacji oświetleniowej powinny koncentrować się na wizualnej i manualnej ocenie stanu elementów instalacji. Kluczowym aspektem tego procesu jest ocena bezpieczeństwa oraz funkcjonalności wszystkich komponentów systemu oświetleniowego. Sprawdzając umocowanie łączników, można zapobiec potencjalnym problemom, takim jak zwarcia czy uszkodzenia wywołane luźnymi połączeniami. Dobrą praktyką jest także ocena stanu kloszy lamp, ponieważ ich uszkodzenia mogą prowadzić do nieefektywnego rozpraszania światła lub nawet stwarzać zagrożenie pożarowe. Zasady przeprowadzania oględzin instalacji elektrycznych są określone w normach, takich jak PN-IEC 60364, które podkreślają znaczenie regularnych inspekcji w celu zapewnienia bezpieczeństwa użytkowników oraz długotrwałej funkcjonalności systemów oświetleniowych. Przykładem zastosowania tej wiedzy może być rutynowe sprawdzanie instalacji w obiektach użyteczności publicznej, gdzie bezpieczeństwo użytkowników jest priorytetem.

Pytanie 7

Podczas inspekcji świeżo zainstalowanej sieci elektrycznej nie ma konieczności weryfikacji

A. doboru oraz oznaczenia przewodów

B. wartości natężenia oświetlenia w miejscach pracy

C. doboru zabezpieczeń i urządzeń

D. układu tablic informacyjnych i ostrzegawczych

Wszystkie inne odpowiedzi są nieprawidłowe w kontekście wymagań dotyczących sprawdzania nowo wykonanych instalacji elektrycznych. Dobór i oznaczenie przewodów jest fundamentalnym aspektem, który zapewnia bezpieczeństwo oraz poprawność działania instalacji. Przewody muszą być odpowiednio dobrane do obciążenia, co jest zgodne z normą PN-IEC 60364, która określa zasady planowania, wykonania oraz odbioru instalacji elektrycznych. Podobnie, dobór zabezpieczeń i aparatury jest kluczowy, aby zapewnić odpowiednią ochronę przed przeciążeniem oraz zwarciem, co jest istotne dla bezpieczeństwa użytkowników i zgodności z przepisami. Niewłaściwy dobór zabezpieczeń może prowadzić do poważnych awarii i zagrożeń, dlatego tak ważne jest, aby ten aspekt został dokładnie skontrolowany. Rozmieszczenie tablic ostrzegawczych i informacyjnych jest także istotne, ponieważ dostępność i widoczność tych informacji mają kluczowe znaczenie dla bezpieczeństwa w przestrzeni roboczej. Niedostateczne oznakowanie może prowadzić do wypadków i nieporozumień, zwłaszcza w kontekście pracy w obiektach przemysłowych. Przykładowo, w obiektach, gdzie używa się substancji niebezpiecznych, obecność informacji o zagrożeniach jest nie tylko wymagana przepisami, ale również kluczowa dla ochrony zdrowia pracowników. Uznanie, że wartości natężenia oświetlenia są równie istotne jak inne elementy instalacji, może prowadzić do błędnego postrzegania priorytetów w zakresie bezpieczeństwa oraz funkcjonalności nowo wykonanych instalacji elektrycznych.

Pytanie 8

Co oznacza przeciążenie instalacji elektrycznej?

A. Nagłym wzroście napięcia elektrycznego w sieci, który przekracza wartość znamionową

B. Bezpośrednim połączeniu ze sobą dwóch faz w instalacji

C. Pojawieniu się w instalacji fali przepięciowej spowodowanej wyładowaniem atmosferycznym

D. Przekroczeniu wartości prądu znamionowego danej instalacji

Przeciążenie instalacji elektrycznej to nic innego jak przekroczenie prądu, który jest dla niej bezpieczny. Kiedy podłącza się za dużo urządzeń do jednego obwodu, przewody mogą się strasznie nagrzewać, co nie jest dobre. Standardy jak PN-HD 60364-5-52 mówią, że trzeba to wszystko dobrze zaplanować i wymierzyć, żeby zapewnić bezpieczeństwo użytkownikom i żeby instalacja długo działała. Jak się projektuje instalacje elektryczne, to warto pomyśleć o przewidywanych obciążeniach i zastosować odpowiednie zabezpieczenia, na przykład wyłączniki nadprądowe. Znajomość tych rzeczy jest istotna, nie tylko przy projektowaniu, ale też kiedy trzeba naprawiać coś, co już działa, bo może to pomóc w diagnozowaniu różnych problemów.

Pytanie 9

W którym z punktów spośród wskazanych strzałkami na charakterystyce prądowo-napięciowej diody prostowniczej przedstawionej na wykresie odczytywane jest napięcie przebicia?

A. W punkcie C

B. W punkcie B

C. W punkcie A

D. W punkcie D

Wybór punktów B, C albo D jakby nie do końca trafiony. To może sugerować, że nie do końca rozumiesz, jak działa charakterystyka prądowo-napięciowa diody. Te punkty są w strefie, gdzie zmiany napięcia nie powodują szybkiego wzrostu prądu, co jest kluczowe do określenia momentu przebicia. Punkt B zazwyczaj jest w okolicach nasycenia diody, a nie w miejscu, gdzie zachodzi przebicie lawinowe. Punkt C to z kolei obszar zaporowy, w którym zwiększenie napięcia nie wpływa na przewodnictwo. Punkt D najczęściej pokazuje, że napięcie przekracza dopuszczalne wartości, co może uszkodzić diodę. Często myli się te punkty z momentem, kiedy dioda zaczyna przewodzić. Dlatego ważne jest, żeby naprawdę przyjrzeć się tej charakterystyce prądowo-napięciowej i wiedzieć, jakie parametry są kluczowe do prawidłowego działania diod w układach.

Pytanie 10

Oznaczenie YDYn 4x2,5 mm2 znajdujące się na izolacji dotyczy przewodu

A. samonośnego

B. oponowego

C. natynkowego

D. podtynkowego

Wybór innych odpowiedzi może wynikać z nieporozumień dotyczących klasyfikacji przewodów elektrycznych. Przewody natynkowe są zazwyczaj instalowane w sposób widoczny, na powierzchni ścian, co nie odpowiada charakterystyce przewodów samonośnych, które są przeznaczone do wieszania bez dodatkowego wsparcia. Z kolei przewody oponowe, które są elastyczne i strukturalnie dostosowane do ciężkich warunków, nie są przeznaczone do instalacji na zewnątrz bez dodatkowych osłon, co czyni je nieodpowiednimi do zastosowań samonośnych. Przewody podtynkowe, jak sama nazwa wskazuje, muszą być montowane w murach, co również odróżnia je od przewodów samonośnych. Kluczową różnicą jest to, że przewody samonośne muszą być przystosowane do pracy w warunkach atmosferycznych, co jest potwierdzone odpowiednimi atestami i normami. W rozumieniu tych kategorii, można zauważyć, że mylenie ich zastosowań prowadzi do praktycznych problemów w instalacjach elektrycznych, takich jak uszkodzenia mechaniczne czy niewłaściwe zasilanie urządzeń. Właściwy dobór przewodu jest kluczowy dla zapewnienia bezpieczeństwa i efektywności systemów elektrycznych.

Pytanie 11

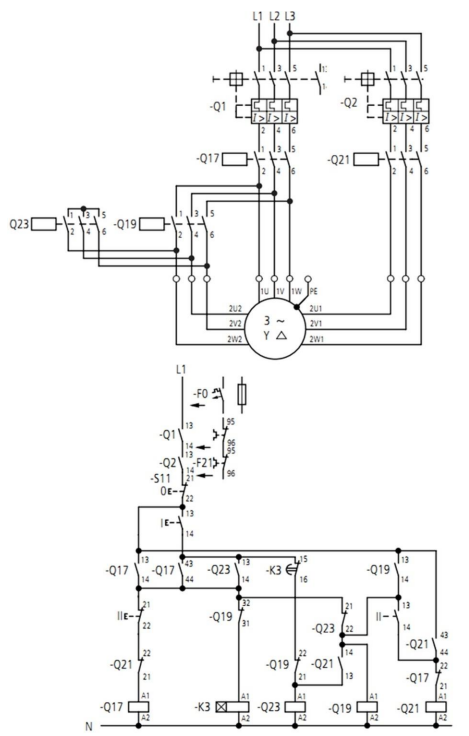

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem zestyków:

A. 3NC + 2NC + 1NO

B. 3NC + 2NO + 1NC

C. 3NO + 2NC + 1NO

D. 3NO + 2NO + 1NC

Wybór odpowiedzi 3NO + 2NO + 1NC jest poprawny, gdyż dokładnie odpowiada wymaganiom wynikającym z analizy schematu elektrycznego. Stycznik Q21, aby prawidłowo realizować swoje funkcje, potrzebuje trzech zestyków normalnie otwartych (3NO), które służą do załączania trzech faz silnika, co jest standardowym rozwiązaniem w instalacjach trójfazowych. Dodatkowo, dwa zestyków normalnie otwartych (2NO) są niezbędne do funkcji sterowania, co jest zgodne z powszechnie stosowanymi normami w automatyce, aby zminimalizować ryzyko awarii oraz zapewnić odpowiednie zarządzanie procesem. Zestyk normalnie zamknięty (1NC) jest kluczowy dla funkcji zabezpieczających lub sygnalizacyjnych, co pozwala na zastosowanie dodatkowych zabezpieczeń, takich jak wyłączniki awaryjne lub sygnalizatory stanu. Taki układ zapewnia nie tylko efektywność działania, ale także bezpieczeństwo w eksploatacji, co jest zgodne z najlepszymi praktykami w branży elektrycznej.

Pytanie 12

Którego narzędzia nie należy stosować przy wykonywaniu montażu lub demontażu elementów instalacji elektrycznych?

A. A.

B. C.

C. D.

D. B.

Wybór odpowiedzi D jest prawidłowy, ponieważ scyzoryk wielofunkcyjny nie powinien być stosowany przy montażu lub demontażu elementów instalacji elektrycznych. Narzędzia tego typu, mimo że są wszechstronne, nie zapewniają odpowiedniego poziomu bezpieczeństwa wymagającego pracy z elektrycznością. Główne ryzyko związane z używaniem scyzoryka polega na możliwości uszkodzenia izolacji przewodów, co może prowadzić do poważnych zwarć, a nawet pożarów. W praktyce, do pracy z instalacjami elektrycznymi zaleca się korzystać z narzędzi izolowanych, takich jak szczypce izolowane czy kombinerki, które są zaprojektowane z myślą o ochronie przed porażeniem prądem. Dodatkowo, w wielu krajach obowiązują normy branżowe, takie jak IEC 60900, które określają wymagania dotyczące narzędzi używanych w pracach z instalacjami elektrycznymi, promując tym samym najwyższe standardy bezpieczeństwa. Używanie właściwych narzędzi to nie tylko kwestia efektywności pracy, ale przede wszystkim bezpieczeństwa operatora i osób znajdujących się w pobliżu.

Pytanie 13

Do czego przeznaczone są kleszcze przedstawione na ilustracji?

A. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

B. Do formowania oczek na końcach żył jednodrutowych.

C. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

D. Do montażu zacisków zakleszczających.

Te kleszcze, co są na obrazku, to narzędzie do robienia oczek na końcach żyłek, które mają tylko jeden drut. Mają takie stożkowe szczęki, które fajnie pozwalają wyprofilować drut, żeby dobrze się łączył z innymi częściami instalacji elektrycznej. Można je zobaczyć w akcji tam, gdzie trzeba zrobić mocne i trwałe połączenia, co jest ważne zarówno w przemyśle, jak i w domach. Te oczka pomagają przyczepić przewody do zacisków, a to jest zgodne z normami, które mówią, jak to wszystko powinno być robione, żeby było bezpiecznie i trwale. Dobrze używać takich narzędzi, bo w przeciwnym razie można łatwo uszkodzić drut. Gdy dobrze uformujemy drut kleszczami, zmniejszamy ryzyko zwarć i innych problemów technicznych, co ma duże znaczenie, gdy pracuje się z elektryką.

Pytanie 14

Jakie z podanych usterek mogą powodować nadmierne wibracje w silniku indukcyjnym?

A. Zbyt niskie napięcie, przerwa w jednej z faz, przeciążenie silnika

B. Zwarcie w uzwojeniu wirnika, zmieniona kolejność faz

C. Przerwa w uzwojeniu stojana, zatarcie łożysk, nadmierna rezystancja uzwojeń wirnika

D. Skrzywienie wału, niewłaściwe wyważenie wirnika, zbyt duży luz na łożyskach

Twoja odpowiedź jest jak najbardziej trafna! Skrzywienie wału, niewłaściwe wyważenie wirnika i luz na łożyskach to faktycznie te rzeczy, które mogą mocno wpływać na to, jak silnik pracuje. Jak wał jest krzywy, to masa się rozkłada nierówno, co przyczynia się do wzrostu wibracji – to trochę jak z siedzeniem na krzywej ławce, nie? Z kolei kiepskie wyważenie wirnika, które często bierze się z jego zużycia, też powoduje, że silnik się męczy, bo łożyska dostają w kość. No i ten luz – luźne łożyska też robią swoje, bo wirnik nie działa jak powinien. Ważne, żeby regularnie sprawdzać sprzęt i dbać o niego, tak jak produkuje się w instrukcji. Stosując metody monitorowania, jak analiza drgań, można wcześnie zauważyć problemy i coś z tym zrobić. To wszystko pomoże w wydłużeniu życia silnika i uniknięciu przestojów w pracy.

Pytanie 15

Którym z przedstawionych na rysunkach wyłączników różnicowoprądowych można zastąpić w trójfazowej instalacji elektrycznej 230/400 V, zabezpieczonej wyłącznikiem S314 B50, uszkodzony mechanicznie wyłącznik RCD o prądzie I_Δn = 0,03 A?

A. B.

B. C.

C. A.

D. D.

Wybór innego wyłącznika różnicowoprądowego niż A może prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa instalacji elektrycznej. Przykładowo, wyłącznik B o prądzie znamionowym I_n równym 0,3 A nie jest odpowiedni, ponieważ znacznie przekracza wymaganą wartość 0,03 A. Taki wyższy prąd znamionowy może nie zadziałać w przypadku realnej awarii, co może prowadzić do porażenia prądem lub pożaru. Wyłącznik C, mimo że również ma prąd znamionowy 0,03 A, może mieć inne specyfikacje, które nie odpowiadają wymaganiom instalacji trójfazowej, co czyni go niewłaściwym do zastosowania. W przypadku wyłącznika D, który również ma prąd znamionowy 0,3 A, zgubimy kluczową ochronę, jaką zapewniają wyłączniki RCD, a ich niezastosowanie w odpowiednich parametrach może skutkować poważnymi uszkodzeniami sprzętu elektrycznego oraz zagrażać bezpieczeństwu użytkowników. Zrozumienie wymagań dotyczących wyłączników różnicowoprądowych jest kluczowe dla utrzymania prawidłowego poziomu bezpieczeństwa w instalacjach elektrycznych, dlatego ważne jest, aby zawsze dobierać urządzenia zgodnie z ich specyfikacjami i normami branżowymi.

Pytanie 16

Z którym zaciskiem będzie połączony zacisk 42 stycznika K2 według przedstawionego schematu montażowego?

A. Z zaciskiem 4 listwy zaciskowej X1

B. Z zaciskiem 22 stycznika K1

C. Z zaciskiem 3 listwy zaciskowej X1

D. Z zaciskiem A2 stycznika K1

Wybór odpowiedzi związanej z zaciskiem 22 stycznika K1, zaciskiem A2 stycznika K1, czy też zaciskiem 3 listwy zaciskowej X1, oparty jest na niepoprawnej interpretacji schematu montażowego. Na przykład, połączenie zacisku A2 stycznika K1 z zaciskiem 14 stycznika K1 jest koncepcją, która nie znajduje odzwierciedlenia w analizowanym schemacie, ponieważ odpowiednie połączenia są wyraźnie pokazane, co wskazuje na kierunek przepływu prądu. W przypadku zacisku 22, który jest połączony z zaciskiem 13 stycznika K1, błędne zrozumienie położenia tych zacisków prowadzi do mylnych wniosków. Zacisk 3 listwy zaciskowej X1 również nie jest poprawnym odpowiedzią, ponieważ według schematu nie ma bezpośredniego połączenia z zaciskiem 42 K2, które jest kluczowe do zrozumienia obwodu. Typowym błędem myślowym jest założenie, że zaciski w pobliżu siebie muszą być ze sobą połączone, co nie zawsze jest prawdą. Zrozumienie zasadności danego połączenia oraz analizy schematów elektrycznych to umiejętności, które wymagają praktyki i doświadczenia. W branży elektrycznej, błędne połączenia mogą prowadzić do poważnych konsekwencji, takich jak uszkodzenia urządzeń czy nawet zagrożenie dla bezpieczeństwa. Dlatego tak istotne jest, aby pełne zrozumienie schematu oraz połączeń miało miejsce przed dokonaniem jakichkolwiek działań montażowych.

Pytanie 17

Z oznaczenia kabla YDYp 3x1 mm2 300/500 V wynika, że maksymalne wartości skuteczne napięć pomiędzy żyłą przewodu a ziemią oraz pomiędzy poszczególnymi żyłami wynoszą odpowiednio

A. 200 V i 300 V

B. 200 V i 500 V

C. 300 V i 500 V

D. 500 V i 300 V

Wybór 300 V i 500 V jest jak najbardziej trafny. Przewód YDYp 3x1 mm2 300/500 V ma dwa ważne parametry. Pierwszy, 300 V, to maksymalne napięcie między żyłą a ziemią, a drugi, 500 V, dotyczy napięcia między żyłami. Te oznaczenia są zgodne z normami bezpieczeństwa, co jest istotne, gdy instalujemy elektrykę w domach czy biurach. W praktyce używa się takich przewodów do zasilania różnych rzeczy, jak oświetlenie czy gniazdka. Dzięki tym wartościom nie tylko efektywnie działamy, ale przede wszystkim dbamy o bezpieczeństwo, zmniejszając ryzyko porażenia prądem. Pamiętaj, że wybór odpowiednich przewodów jest kluczowy, by spełniały one polskie normy PN-IEC dotyczące instalacji elektrycznych.

Pytanie 18

Które z podanych wskazówek nie odnosi się do realizacji nowych instalacji elektrycznych w lokalach mieszkalnych?

A. Obwody oświetleniowe należy oddzielić od gniazd wtykowych

B. Gniazda wtykowe w kuchni powinny być podłączane do oddzielnego obwodu

C. Odbiorniki o dużej mocy powinny być zasilane z osobnych obwodów

D. Gniazda wtykowe w każdym pomieszczeniu powinny pochodzić z wydzielonego obwodu

Wymienione zależności, które sugerują różne podejścia do instalacji elektrycznych w pomieszczeniach mieszkalnych, mogą wydawać się rozsądne, jednak w rzeczywistości opierają się na błędnych założeniach. Na przykład, zasilanie gniazd wtykowych w kuchni z osobnego obwodu jest praktyką zalecaną ze względu na konieczność obsługi urządzeń o dużym poborze mocy, takich jak kuchenki czy zmywarki. Odbiorniki dużej mocy powinny być zasilane z wydzielonych obwodów, aby zapobiec przeciążeniom i zwiększyć bezpieczeństwo użytkowania. Oddzielenie obwodów oświetleniowych od gniazd wtykowych również ma swoje uzasadnienie, ponieważ pozwala na niezależne zarządzanie oświetleniem i zasilaniem urządzeń, co w praktyce ułatwia diagnostykę i naprawy awarii. Z perspektywy normatywnej, wszystkie te podejścia są zgodne z europejskimi standardami bezpieczeństwa instalacji elektrycznych, które mają na celu minimalizację ryzyka związanego z użytkowaniem energii elektrycznej. Błędne wnioski wynikają często z niepełnego zrozumienia zasad projektowania instalacji elektrycznych i mogą prowadzić do sytuacji niebezpiecznych, takich jak przeciążenia, które w skrajnych przypadkach mogą skutkować pożarami. Dlatego tak ważne jest, aby przestrzegać sprawdzonych zasad i standardów, aby zapewnić zarówno komfort, jak i bezpieczeństwo użytkowników instalacji elektrycznych.

Pytanie 19

Jakiej klasy ogranicznik przepięć powinno się montować w instalacjach mieszkalnych?

A. Klasy C

B. Klasy B

C. Klasy A

D. Klasy D

Odpowiedzi wskazujące na klasy B, D oraz A jako odpowiednie dla rozdzielnic mieszkalnych są niepoprawne głównie z powodu różnic w charakterystyce i zastosowaniach tych ograniczników. Klasa B, według normy IEC 61643-11, jest zaprojektowana do ochrony przed bardzo wysokimi przepięciami, które mogą występować w sieciach zasilających, co czyni je bardziej odpowiednimi do zastosowań w instalacjach przemysłowych, gdzie ryzyko wystąpienia takich zdarzeń jest znacznie wyższe. Ograniczniki klasy A z kolei są przeznaczone do ochrony przed bardzo niskimi, ale szybko zmieniającymi się przepięciami, co również nie odpowiada typowym wymaganiom dla mieszkań. Klasa D, zdefiniowana jako ogranicznik przeznaczony do instalacji w obiektach specjalistycznych, takich jak centra danych, również nie jest zalecana do użytku domowego. Sugerowanie tych klas ograniczników dla zastosowań w rozdzielnicach mieszkaniowych może prowadzić do niewłaściwej ochrony i potencjalnych uszkodzeń sprzętu, co jest wynikiem niepełnego zrozumienia standardów ochrony przeciwprzepięciowej oraz różnorodności warunków, w jakich te urządzenia są używane. Kluczowe jest, aby przy wyborze odpowiedniego ogranicznika kierować się wymaganiami specyfikacji technicznych oraz dobrą praktyką inżynieryjną, co pomoże uniknąć kosztownych błędów i zapewni skuteczną ochronę instalacji elektrycznych.

Pytanie 20

Który układ połączeń watomierza jest zgodny z przedstawionym schematem pomiarowym?

A. B.

B. A.

C. D.

D. C.

Odpowiedź C jest dobra, bo pokazuje, jak dobrze podpiąć watomierz w obwodzie elektrycznym. W tym układzie przewód L (fazowy) jest podłączony do prądowego zacisku watomierza, co pozwala na zmierzenie prądu, a przewód N (neutralny) do zacisku napięciowego, co z kolei umożliwia pomiar napięcia. Dzięki temu nasz watomierz może obliczyć moc czynną, co jest mega ważne, gdy chcemy śledzić zużycie energii. Według normy PN-EN 62053-21, odpowiednie połączenie urządzeń pomiarowych to podstawa, żeby pomiary były dokładne. W praktyce, kiedy robimy coś jak analiza efektywności energetycznej czy audyt instalacji, prawidłowe podłączenie watomierza jest kluczowe, żeby uzyskać rzetelne dane. Jeśli coś jest źle podłączone, to może prowadzić do błędnych odczytów, co wpłynie na decyzje o zarządzaniu energią i efektywności działań.

Pytanie 21

Który z wymienionych parametrów elementów instalacji elektrycznej można zmierzyć przyrządem, którego fragment pokazano na rysunku?

A. Czas wyłączenia wyłącznika nadprądowego.

B. Impedancję pętli zwarcia.

C. Rezystancję uziemienia.

D. Rezystancję izolacji.

Odpowiedź "Impedancja pętli zwarcia" jest jak najbardziej na miejscu. Miernik z zdjęcia jest zaprojektowany właśnie do takich pomiarów w instalacjach elektrycznych. Ten miernik wielofunkcyjny, oznaczony jako "ZL-PE", wskazuje na to, że można nim zmierzyć impedancję pętli zwarcia, co jest mega ważne dla bezpieczeństwa systemów elektrycznych. Wartość impedancji wpływa na to, jak szybko i skutecznie działają zabezpieczenia, na przykład wyłączniki nadprądowe. Jak dojdzie do zwarcia, niska impedancja sprawia, że zabezpieczenie zadziała szybko, co zmniejsza ryzyko uszkodzenia instalacji. Zgodnie z normami PN-IEC 60364, regularne pomiary impedancji pętli zwarcia to standard w utrzymaniu i audytach instalacji elektrycznych, co naprawdę chroni ludzi i mienie. Osobiście uważam, że znajomość przeszłych pomiarów i umiejętność ich interpretacji to klucz do optymalizacji zabezpieczeń.

Pytanie 22

Jaka jest wielkość prądu znamionowego, przy której działają wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z?

A. 10 do 20

B. 5 do 10

C. 3 do 5

D. 2 do 3

Odpowiedź "2 do 3" jest poprawna, ponieważ wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z działają w granicach krotności prądu znamionowego na poziomie od 2 do 3. To oznacza, że wyzwalacz zareaguje w przypadku, gdy prąd zwarciowy osiągnie wartość 2-3 razy wyższą od prądu znamionowego urządzenia. Wyłączniki te są przeznaczone do ochrony obwodów z wysoką odpornością na prądy rozruchowe, co czyni je idealnymi do stosowania w instalacjach z urządzeniami takimi jak transformatory czy silniki elektryczne. Standardy takie jak PN-EN 60947-2 definiują wymagania dotyczące wyłączników, a ich zastosowanie w praktyce pomaga w minimalizacji ryzyka uszkodzenia instalacji oraz zapewnienia bezpieczeństwa użytkowników. Przykładem może być sytuacja, w której w obwodzie z silnikiem występuje krótki impuls prądowy, co może prowadzić do zadziałania wyłącznika, zanim dojdzie do poważniejszych uszkodzeń. Stosując wyłączniki typu Z, można skutecznie ograniczyć ryzyko zwarć w obwodach o niskiej tolerancji na prądy zwarciowe.

Pytanie 23

Jakie z wymienionych usterek w obwodzie odbiorczym instalacji elektrycznej powinno spowodować automatyczne odcięcie napięcia przez wyłącznik różnicowoprądowy?

A. Zwarcie międzyfazowe

B. Przeciążenie obwodu

C. Skok napięcia

D. Upływ prądu

Odpowiedź 'Upływ prądu' jest na pewno trafna, bo wyłącznik różnicowoprądowy, czyli RCD, działa dokładnie tak, jak powinien. On potrafi sprawdzać różnice w prądzie, który wpływa i wypływa z obwodu. Powiedzmy, że jak jest jakiś problem z izolacją, to prąd może wyciekać do ziemi. To właśnie wtedy RCD to zauważa i natychmiast odłącza zasilanie, co naprawdę zmniejsza ryzyko porażenia prądem albo pożaru. RCD często spotykamy w łazienkach, gdzie wilgoć sprawia, że ryzyko kontaktu z prądem jest większe. Warto też wiedzieć, że normy, takie jak PN-EN 61008, precyzują, jakie są wymagania dotyczące tych wyłączników i gdzie można je stosować, co podkreśla ich istotność dla bezpieczeństwa elektrycznego. Używanie RCD w instalacjach jest zgodne z dobrymi praktykami i przepisami budowlanymi, więc to naprawdę ważny temat.

Pytanie 24

Który przewód oznacza symbol PE?

A. Ochronny

B. Uziemiający

C. Ochronno-neutralny

D. Wyrównawczy

Odpowiedź "Ochronny" jest prawidłowa, ponieważ przewód oznaczony symbolem PE (ang. Protective Earth) jest kluczowym elementem systemów ochrony przed porażeniem elektrycznym. Przewód PE ma za zadanie prowadzenie prądu doziemnego w przypadku awarii urządzenia, co minimalizuje ryzyko porażenia prądem użytkowników. W praktyce, przewód ten jest integralną częścią instalacji elektrycznych w budynkach, a jego właściwe podłączenie do uziemienia jest niezbędne dla zapewnienia bezpieczeństwa. Zgodnie z normami, takimi jak PN-IEC 60364, przewód PE powinien być stosowany w każdym obwodzie elektrycznym, w którym zainstalowane są urządzenia elektryczne. Jego zastosowanie obejmuje zarówno instalacje przemysłowe, jak i domowe, gdzie uziemienie urządzeń, takich jak lodówki czy pralki, jest niezbędne dla ochrony przed skutkami zwarcia. Warto również podkreślić, że stosowanie przewodu PE w instalacjach elektrycznych jest wymagane przez przepisy prawa budowlanego, co dodatkowo podkreśla jego znaczenie w kontekście bezpieczeństwa użytkowników.

Pytanie 25

Jaką rolę pełnią uzwojenia pomocnicze w silniku prądu stałego?

A. Przeciwdziałają rozbieganiu się silnika w przypadku spadku obciążenia

B. Generują napięcie remanentu

C. Obniżają rezystancję obwodu twornika

D. Usuwają niekorzystne efekty wynikające z działania twornika

Uzwojenia pomocnicze w silniku prądu stałego to naprawdę ważny temat, bo mają spory wpływ na to, jak ten silnik działa. Kiedy silnik jest w ruchu, to nieuniknione są pewne zjawiska, jak efekt rozbiegowy czy spadek momentu obrotowego. Uzwojenia pomocnicze, poprzez swoje połączenia, pomagają w stabilizacji tego momentu obrotowego i wpływają na ogólną wydajność silnika. W praktyce widać to na przykład w elektromagnesach czy w napędach maszyn przemysłowych, gdzie te uzwojenia zwiększają stabilność pracy silnika. Co więcej, ich zastosowanie pomaga w poprawie charakterystyk silnika, gdy obciążenie się zmienia, co jest naprawdę istotne w inżynierii elektrycznej. Warto też zwrócić uwagę na to, że dobrze zaprojektowane uzwojenia pomocnicze mogą zmniejszyć wahania prądu i wydłużyć żywotność silnika. Zgodność z normami IEC i IEEE przy ich implementacji jest kluczowa, żeby silnik działał na optymalnym poziomie i był niezawodny przez długi czas.

Pytanie 26

Rysunek przedstawia sposób zainstalowania urządzenia ochronnego różnicowoprądowego w sieci typu

A. TN-C-S

B. IT

C. TT

D. TN-S

Wybór odpowiedzi spośród pozostałych typów sieci może prowadzić do nieporozumień związanych z zasadami ich działania. Sieci TN-S charakteryzują się tym, że przewód neutralny i przewód ochronny są oddzielone, co jest zupełnie inną koncepcją niż izolacja stosowana w sieciach IT. Użytkownicy mogą błędnie myśleć, że w sieci TN-S urządzenia różnicowoprądowe są tak samo efektywne jak w IT, jednak w przypadku awarii izolacji, prąd upływowy w sieci TN-S może spowodować poważniejsze konsekwencje. Podobnie sieci TN-C-S, które łączą funkcję przewodów neutralnych i ochronnych, są bardziej narażone na zjawiska związane z prądami upływowymi, co stawia pod znakiem zapytania ich bezpieczeństwo. Z kolei w sieciach TT, gdzie przewód neutralny i ochronny są oddzielne, istnieje większe ryzyko wystąpienia różnicy potencjałów między ziemią a neutralnym przewodem, co może prowadzić do niebezpiecznych sytuacji. Błędem jest zakładanie, że wszystkie te systemy zapewniają taki sam poziom ochrony jak sieci IT; każdy typ ma swoje unikalne właściwości i zastosowania, które powinny być starannie rozważane w kontekście wymagań bezpieczeństwa. W przypadku sieci IT, kluczowe jest zrozumienie ich struktury oraz właściwego zastosowania, aby uniknąć niebezpieczeństw związanych z awariami. Warto również zaznaczyć, że w sieciach TN i TT instalacje różnicowoprądowe są często mniej skuteczne w detekcji uszkodzeń, co może prowadzić do większych zagrożeń dla użytkowników i urządzeń.

Pytanie 27

Na wyłączniku różnicowoprądowym są następujące oznaczenia:

CIF-6 30/4/003

I_Δn= 0,03 A

I_n=30 A

~230/400 V

Prąd różnicowy i znamionowy tego wyłącznika wynoszą odpowiednio

A. 0,003 A i 30 A

B. 0,03 A i 30 A

C. 3 A i 0,03 A

D. 30 A i 0,03 A

Poprawna odpowiedź to 0,03 A i 30 A, co jest zgodne z oznaczeniami przedstawionymi na wyłączniku różnicowoprądowym. Prąd różnicowy, oznaczany jako IΔn, wynoszący 0,03 A, jest kluczowy dla ochrony przed porażeniem elektrycznym, gdyż wykrywa niewielkie różnice w prądzie między przewodami fazowymi a neutralnym. Taki wyłącznik jest stosowany w obwodach z urządzeniami narażonymi na kontakt z wodą, co zwiększa ryzyko porażenia. Z kolei prąd znamionowy In, wynoszący 30 A, definiuje maksymalne obciążenie, jakie wyłącznik może bezpiecznie obsłużyć. Dobre praktyki branżowe zalecają stosowanie wyłączników różnicowoprądowych o prądzie różnicowym 0,03 A w obwodach z urządzeniami wrażliwymi, takimi jak łazienki czy kuchnie, aby zapewnić odpowiednią ochronę. Ważne jest, aby przed instalacją wyłącznika sprawdzić, czy jego parametry są zgodne z wymaganiami określonymi w normach, takich jak PN-EN 61008-1, co gwarantuje wysoką jakość i bezpieczeństwo instalacji.

Pytanie 28

Strzałką oznaczono na rysunku

A. styk pomocniczy zwiemy.

B. przycisk rozwierny.

C. przycisk zwiemy.

D. styk pomocniczy rozwierny.

Nieprawidłowe odpowiedzi na to pytanie często wynikają z nieporozumień dotyczących funkcji i zastosowania różnych typów przycisków oraz styków. Przyciski zwiemy i styki pomocnicze rozwierne różnią się zasadniczo w swojej funkcji. Przyciski zwiemy, nazywane również przyciskami zamykającymi, w momencie ich wciśnięcia zamykają obwód, co pozwala na przepływ prądu, a w stanie spoczynkowym obwód jest otwarty. Ta funkcjonalność jest wykorzystywana w wielu aplikacjach, takich jak włączniki świateł czy przyciski sterujące maszynami. Styk pomocniczy rozwierny działa na zasadzie podobnej do przycisku rozwiernego, ale jest używany w kontekście elementów sterujących i zabezpieczeń, gdzie ważne jest, aby w momencie awarii zasilania obwód został automatycznie otwarty, co zapobiega dalszym uszkodzeniom. Typowe błędy w myśleniu, które prowadzą do wybierania tych niepoprawnych odpowiedzi, opierają się na mylnym utożsamianiu funkcji tych elementów. Zrozumienie, że przycisk rozwierny odgrywa odwrotną rolę niż przycisk zwierny, jest kluczowe dla prawidłowego zrozumienia ich działania. Aby uniknąć tych błędów, warto dokładnie zapoznać się z dokumentacją techniczną oraz schematami obwodów, co pozwoli lepiej zrozumieć zasadę działania poszczególnych elementów oraz ich zastosowanie w praktyce.

Pytanie 29

Jakie gniazdo instalacyjne oznacza się na schematach symbolem graficznym przedstawionym na rysunku?

A. Z wyłącznikiem.

B. Ze stykiem ochronnym.

C. Z transformatorem separacyjnym.

D. Telekomunikacyjne.

Gniazdo instalacyjne ze stykiem ochronnym, które zostało przedstawione na rysunku, jest kluczowym elementem w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Styk ochronny jest zaprojektowany w celu minimalizacji ryzyka porażenia prądem elektrycznym, a jego obecność w gniazdach jest zgodna z normami bezpieczeństwa, takimi jak PN-EN 60309. Dzięki zastosowaniu gniazd ze stykiem ochronnym, użytkownicy mogą korzystać z urządzeń elektrycznych z większym poczuciem bezpieczeństwa, szczególnie w środowiskach, gdzie istnieje ryzyko kontaktu z wodą lub mokrymi powierzchniami, na przykład w łazienkach czy kuchniach. W praktyce, gniazda te są powszechnie stosowane w obiektach komercyjnych i przemysłowych, gdzie stosowane są maszyny i urządzenia wymagające dużej mocy, co czyni je niezbędnym elementem w każdej instalacji elektrycznej. Warto również zwrócić uwagę na to, że gniazda ze stykiem ochronnym są często stosowane z przedłużaczami i innymi urządzeniami, co przyczynia się do ich większej uniwersalności i funkcjonalności w różnych zastosowaniach elektrycznych.

Pytanie 30

Jakie zabezpieczenie przed porażeniem prądem w przypadku pośredniego dotyku zostało wdrożone, gdy pojedynczy odbiornik jest zasilany za pośrednictwem transformatora o przekładni 230 V/230 V, który jest skonstruowany w taki sposób, że nie można doprowadzić do zwarcia między jego uzwojeniami?

A. Ochronne obniżenie napięcia

B. Podwójna lub wzmocniona izolacja

C. Izolowanie miejsca pracy

D. Izolacja odbiornika

Izolowanie stanowiska jest koncepcją, która w teorii ma na celu zabezpieczenie osób pracujących w pobliżu urządzeń elektrycznych. Jednak nie zapewnia ona pełnej ochrony przed dotykiem pośrednim. Działa głównie w sytuacjach, gdy istnieje bezpośredni kontakt z elementami, które mogą stwarzać zagrożenie, ale nie eliminuje ryzyka, jakie może wynikać z nieprawidłowego działania transformatora. Z kolei podwójna lub wzmocniona izolacja to rozwiązanie, które stosuje się w przypadku urządzeń, gdzie istnieje ryzyko porażenia prądem ze względu na łatwy dostęp do elementów pod napięciem. Mimo że takie podejście jest skuteczne w wielu zastosowaniach, w omawianym przypadku, gdy transformator jest odpowiednio skonstruowany, izolacja nie ma kluczowego znaczenia. Ochronne obniżenie napięcia to osobna strategia, która polega na zredukowaniu napięcia do poziomu, który nie stanowi zagrożenia. Jednakże również nie jest adekwatne w kontekście analizy transformatora z jedną przekładnią, ponieważ nie eliminuje ryzyka, a jedynie je minimalizuje. Głównym błędem w rozumowaniu mogą być założenia, że każda z tych metod jest wystarczająca w każdej sytuacji, co prowadzi do nieprawidłowych decyzji w zakresie ochrony przed porażeniem elektrycznym.

Pytanie 31

Który aparat obwodu głównego będzie włączony zgodnie z przedstawionym schematem między wyłącznik różnicowoprądowy a stycznik?

A. Rozłącznik bezpiecznikowy.

B. Przekaźnik przeciążeniowy.

C. Ochronnik przeciwprzepięciowy.

D. Wyłącznik silnikowy.

Wybranie innego urządzenia zamiast wyłącznika silnikowego pokazuje, że chyba nie do końca rozumiesz, jak działają różne elementy obwodu elektrycznego. Na przykład przekaźnik przeciążeniowy jest odpowiedzialny za wykrywanie nadmiaru prądu, ale nie włącza silnika. On tylko chroni, a nie uruchamia. Rozłącznik bezpiecznikowy z kolei rozłącza obwód, żeby ochronić przed przeciążeniem, ale nie działa tak dynamicznie jak wyłącznik silnikowy. Ochronnik przeciwprzepięciowy ma inną rolę, bo tylko zabezpiecza przed nagłymi wzrostami napięcia, a nie zarządza zasilaniem silnika. Wybór niewłaściwych elementów może prowadzić do poważnych problemów w systemach elektrycznych, dlatego każdy element powinien być dobrany odpowiednio do jego funkcji i zastosowania. W praktyce, jeśli pomylisz rolę wyłącznika silnikowego, to mogą pojawić się błędne decyzje projektowe, co jest niezgodne z zasadami bezpieczeństwa i efektywności energetycznej.

Pytanie 32

Do czego służą przy montażu instalacji elektrycznej przedstawione na rysunku kleszcze?

A. Montażu zacisków zakleszczających.

B. Formowania oczek na końcach żył.

C. Zaprasowywania przewodów w połączeniach wsuwanych.

D. Zaciskania końcówek tulejkowych na żyłach przewodu.

Kleszcze do formowania oczek, które przedstawiono na rysunku, są kluczowym narzędziem w instalacjach elektrycznych, ponieważ umożliwiają precyzyjne formowanie oczek na końcach żył przewodów. Oczka te są niezbędne do wykonania solidnych połączeń elektrycznych, które muszą być trwałe i odporne na luzy. Stosowanie kleszczy zapewnia, że oczka są odpowiednio uformowane, co wpływa na jakość połączenia oraz jego bezpieczeństwo. W praktyce, na przykład w przypadku montażu rozdzielnic elektrycznych, dobrze uformowane oczka pozwalają na łatwe i szybkie przyłączenie żył do zacisków, co przekłada się na efektywność pracy elektryka. Dodatkowo, korzystanie z odpowiednich narzędzi zgodnych z normami, takimi jak PN-EN 60947-1, daje pewność, że instalacja spełnia standardy bezpieczeństwa oraz jakości. Warto pamiętać, że użycie kleszczy do formowania oczek jest częścią dobrych praktyk branżowych, które sprzyjają uzyskaniu długotrwałych i pewnych połączeń.

Pytanie 33

Wskaż symbol graficzny monostabilnego łącznika przyciskowego z zestykiem NO.

A. Symbol 2.

B. Symbol 3.

C. Symbol 4.

D. Symbol 1.

Monostabilny łącznik przyciskowy z zestykiem NO (normalnie otwartym) jest kluczowym elementem w wielu systemach elektrycznych i automatyce. Symbol 1 przedstawia ten łącznik, ilustrując otwarty styk, który zamyka się po naciśnięciu przycisku, co jest zgodne z zasadami oznaczania w normach IEC 60617. W praktyce, tego rodzaju łączniki są powszechnie używane w urządzeniach, które wymagają chwilowego włączenia obwodu, jak na przykład w urządzeniach sterujących, alarmach czy systemach oświetleniowych. Dzięki swojej konstrukcji, monostabilne przyciski są bardziej energooszczędne, ponieważ nie wymagają stałego zasilania do utrzymania stanu włączenia. Zrozumienie tego symbolu i funkcji jest kluczowe dla właściwego projektowania i implementacji systemów elektrycznych. Używanie poprawnych symboli graficznych w dokumentacji technicznej jest istotne dla komunikacji między inżynierami i technikami, co wpływa na jakość i bezpieczeństwo instalacji elektrycznych.

Pytanie 34

Jaki rodzaj wkładki topikowej powinien być użyty do ochrony nadprądowej obwodu jednofazowych gniazd do użytku ogólnego?

A. aM

B. gL

C. aR

D. gG

Wkładka topikowa typu gG jest rekomendowanym rozwiązaniem do zabezpieczenia nadprądowego obwodów jednofazowych gniazd ogólnego przeznaczenia. Charakteryzuje się ona zdolnością do ochrony przed przeciążeniami oraz krótkimi spięciami, a także do działania w obwodach wymagających wysokich zdolności zwarciowych. W praktyce, zastosowanie wkładki gG w instalacjach elektrycznych, takich jak gniazda w domach, biurach czy obiektach użyteczności publicznej, zapewnia skuteczną ochronę przed uszkodzeniami spowodowanymi nadmiernym przepływem prądu. Wkładki te są zgodne z normami IEC 60269 oraz PN-EN 60269, które regulują ich parametry techniczne. Dzięki zastosowaniu wkładek gG, można zminimalizować ryzyko uszkodzenia urządzeń elektrycznych oraz przeciążenia obwodów, co jest kluczowe dla bezpieczeństwa użytkowników oraz sprawności całego systemu elektrycznego.

Pytanie 35

Jakie narzędzia będą konieczne do zamocowania listew elektroizolacyjnych na ścianie z płyt gipsowych?

A. Zestaw kluczy, wkrętarka, wiertło, przecinak.

B. Wiertarka, wiertło, piła do cięcia, wkrętak.

C. Nóż monterski, wiertarka, zestaw kluczy.

D. Piła do cięcia, przecinak, młotek.

Wybór odpowiedzi 'Wiertarka, wiertło, piła do cięcia, wkrętak' jest prawidłowy, ponieważ montaż listew elektroizolacyjnych na ścianie gipsowej wymaga precyzyjnych narzędzi do wykonania otworów oraz odpowiedniego przymocowania listew. Wiertarka z wiertłem pozwala na wykonanie otworów w ścianie, co jest kluczowe dla stabilnego montażu. Piła do cięcia jest niezbędna, gdyż listew często trzeba dostosować do długości, co wymaga precyzyjnego cięcia. Ostatnim kluczowym narzędziem jest wkrętak, który umożliwia przymocowanie listew do ściany za pomocą odpowiednich śrub. Zastosowanie wiertarki i wiertła zgodnie z zasadami bhp jest niezbędne, aby uniknąć uszkodzeń ściany i zapewnić, że otwory są odpowiedniej głębokości. Dobrą praktyką jest także stosowanie wkrętów samowiercących, co ułatwia montaż oraz zwiększa trwałość mocowania.

Pytanie 36

Powstanie napięcia na obudowie urządzenia AGD zasilanego z sieci TN-S jest rezultatem braku działania

A. wyłącznika różnicowoprądowego

B. wyłącznika nadprądowego

C. rozłącznika

D. odłącznika

Wyłącznik różnicowoprądowy, czyli RCD, to naprawdę ważne urządzenie, które czuwa nad bezpieczeństwem w naszych instalacjach elektrycznych. Jego zadanie polega na tym, że sprawdza, czy prąd, który płynie do urządzenia, jest równy prądowi, który z niego wypływa. Kiedy te dwa prądy się różnią, to może znaczyć, że coś jest nie tak, na przykład prąd może uciekać do ziemi. W takiej sytuacji RCD odłącza zasilanie, co znacznie zmniejsza ryzyko porażenia prądem. Jeśli chodzi o obudowy urządzeń AGD, to napięcie na ich powierzchni może być oznaką problemów z izolacją. Gdy urządzenie ma uszkodzenie, może dojść do niebezpiecznego kontaktu między elementami pod napięciem a obudową. Dlatego tak ważne są wyłączniki różnicowoprądowe, które spełniają normy IEC 61008, bo pomagają one zminimalizować ryzyko. Regularne sprawdzanie ich działania powinno być rutyną w każdym gospodarstwie domowym, żeby wszystko było bezpieczne.

Pytanie 37

Jakie materiały są wykorzystywane do izolacji żył przewodów elektrycznych?

A. Silikon i guma

B. Polwinit i mika

C. Mika i silikon

D. Polwinit i guma

Polwinit, czyli PVC, oraz guma to dwa naprawdę ważne materiały, które używa się do izolacji żył w przewodach elektrycznych. Dają one gwarancję, że wszystko będzie działać bezpiecznie i przez długi czas. Polwinit jest znany ze swojej odporności na różne chemikalia i wysokie temperatury, dlatego często znajdziesz go w kablach niskiego i średniego napięcia. Ma fajne właściwości mechaniczne i elektryczne, na przykład niską przewodność elektryczną, co czyni go super materiałem do izolacji. Guma natomiast jest elastyczna i świetnie sprawdza się tam, gdzie przewody muszą się poruszać lub być zginane. To ważne w sytuacjach, gdzie są narażone na wibracje. Normy IEC 60227 i IEC 60502 pokazują, jak ważne jest korzystanie z odpowiednich materiałów, żeby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych. Polwinitowe i gumowe izolacje są używane w wielu miejscach – od domów po przemysł, a nawet w motoryzacji. Dobrze wiedzieć, że odporność tych materiałów na różne czynniki może naprawdę wpłynąć na bezpieczeństwo całego systemu elektrycznego.

Pytanie 38

Jakie jest wymagane napięcie testowe przy pomiarze rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V?

A. 750V

B. 250V

C. 500V

D. 1000 V

Wybór napięcia probierczego w testach rezystancji izolacji obwodów elektrycznych jest kluczowym aspektem zapewniającym bezpieczeństwo i niezawodność systemów. Odpowiedzi takie jak 750 V, 250 V oraz 1000 V mogą wydawać się na pierwszy rzut oka logiczne, ale w rzeczywistości mogą prowadzić do nieprawidłowych wniosków i problemów w praktyce. Użycie 750 V jest zbyt wysokie dla wielu instalacji o napięciu roboczym 230/400 V, co może skutkować uszkodzeniem izolacji, a tym samym zagrażać bezpieczeństwu użytkowników. Z kolei napięcie 250 V jest niewystarczające do skutecznego przeprowadzenia testu, co może nie ujawnić rzeczywistych problemów z izolacją, takich jak niewidoczne uszkodzenia czy degradacja materiału. Napięcie 1000 V, choć stosowane w niektórych aplikacjach, również nie jest zalecane dla instalacji o niższych wartościach napięcia roboczego, ponieważ może prowadzić do fałszywych wyników, które nie odzwierciedlają stanu faktycznego. Kluczowe znaczenie ma stosowanie odpowiednich norm, jak PN-EN 61557-2, które określają, że dla instalacji 230/400 V optymalnym napięciem probierczym jest 500 V. Wybór niewłaściwego napięcia może prowadzić do nieprawidłowych ocen stanu izolacji, co w konsekwencji zwiększa ryzyko awarii oraz zagrożenia dla bezpieczeństwa.

Pytanie 39

Na rysunku przedstawiono schemat

A. wyłącznika różnicowoprądowego.

B. łącznika zmierzchowego.

C. wyłącznika schodowego.

D. programowalnego przełącznika czasowego.

Wybór odpowiedzi innej niż wyłącznik różnicowoprądowy wskazuje na nieporozumienia dotyczące funkcji i budowy różnych urządzeń elektrycznych. Programowalny przełącznik czasowy to urządzenie, które pozwala na automatyczne włączanie i wyłączanie obwodów elektrycznych w określonym czasie, co jest zupełnie inną funkcjonalnością niż zabezpieczanie przed porażeniem prądem. Łącznik zmierzchowy z kolei działa na zasadzie aktywacji oświetlenia w zależności od natężenia światła, co również nie ma nic wspólnego z ochroną przed upływem prądu. Wyłącznik schodowy, stosowany w instalacjach oświetleniowych, umożliwia sterowanie jednym źródłem światła z dwóch miejsc, jednak nie pełni funkcji zabezpieczających. Kluczowym błędem jest nieznajomość zasad działania wyłączników różnicowoprądowych, które są zaprojektowane specjalnie do wykrywania niebezpiecznych różnic prądów. Niezrozumienie tego zagadnienia może prowadzić do nieodpowiedniego doboru urządzeń w instalacjach elektrycznych, co z kolei może zwiększać ryzyko wypadków oraz zagrożeń dla zdrowia i życia. Wiedza na temat funkcji każdego z tych urządzeń jest kluczowa dla zapewnienia bezpieczeństwa w infrastrukturze elektrycznej.

Pytanie 40

Który z przedstawionych na rysunkach przewodów należy użyć do montażu obwodów zasilających jednofazowej instalacji elektrycznej w układzie TN-S?

A. C.

B. B.

C. A.

D. D.

Odpowiedź C jest poprawna, ponieważ przewód, który przedstawia, spełnia wymogi dotyczące kolorów przewodów w instalacjach elektrycznych w układzie TN-S. Zgodnie z normą PN-HD 308 S2:2009, kolor brązowy jest przeznaczony dla przewodów fazowych (L), kolor niebieski dla przewodów neutralnych (N), a kolor żółto-zielony dla przewodów ochronnych (PE). Przewody te są stosowane w systemach zasilania jednofazowego, co jest istotne dla zapewnienia bezpieczeństwa użytkowania i poprawności działania instalacji. W kontekście praktycznym, użycie przewodu zgodnego z tymi normami pozwala na uniknięcie błędów przy podłączaniu urządzeń elektrycznych, co może prowadzić do uszkodzeń sprzętu lub zagrożenia dla życia i zdrowia użytkowników. W przemyśle elektrycznym znajomość i stosowanie tych standardów jest kluczowe dla zapewnienia zgodności z przepisami oraz dla bezpieczeństwa instalacji.
