Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
- Data rozpoczęcia: 9 maja 2026 19:05
- Data zakończenia: 9 maja 2026 19:12
Egzamin zdany!
Wynik: 24/40 punktów (60,0%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
Termin PDP odnosi się do typów wyświetlaczy
A. ciekłokrystalicznych
B. diodowych
C. fluorescencyjnych
D. plazmowych
PDP, czyli Plazma Display Panel, odnosi się do technologii wyświetlaczy plazmowych, które wykorzystują gazy szlachetne do generowania obrazu. W plazmowych wyświetlaczach, dwa cienkie szkła są pokryte warstwą fosforu i wypełnione gazem, takim jak argon czy neon. Kiedy na te gazy działa wysoka energia elektryczna, powstają cząstki plazmy, które emitują światło. Wyświetlacze plazmowe oferują szeroki kąt widzenia, żywe kolory i doskonały kontrast, co czyni je idealnym rozwiązaniem dla dużych ekranów telewizyjnych i projektorów. W praktyce, plazmy były popularne w telewizorach wysokiej rozdzielczości, szczególnie w dużych formatach. Choć technologia OLED zyskała na popularności, plazmowe wyświetlacze wciąż pozostają istotnym elementem w kontekście technologii wizualnych, dostarczając wyjątkową jakość obrazu przy odpowiednim oświetleniu pomieszczenia.
Pytanie 3

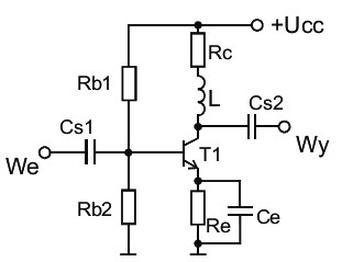

W układzie wzmacniacza OE z korekcją kolektorową, którego schemat przedstawiono na rysunku, została właściwie dobrana stała czasowa układu korekcji τ = L/RC. Jaką zmianę w układzie spowoduje zwiększenie wartości indukcyjności cewki L?
A. Zwiększenie wzmocnienia.
B. Niedokompensowanie układu.
C. Przekompensowanie układu.
D. Zmniejszenie wzmocnienia.
Wybór odpowiedzi sugerujący niedokompensowanie lub zmniejszenie wzmocnienia to nie najlepszy pomysł. Wydaje mi się, że to opiera się na błędnych założeniach o tym, jak działają układy elektroniczne. Niedokompensowanie układu może oznaczać, że jeszcze wszystko działa stabilnie, ale przy zwiększeniu indukcyjności L, stała czasowa τ się wydłuża, a to może prowadzić do problemu z przekompensowaniem. Zwiększenie indukcyjności L nie zmienia wzmocnienia w dół; w zasadzie wciąż mamy do czynienia z tym samym wzmacniaczem, który może spóźniać się z reakcją na wejście. W każdym razie zmiany wzmocnienia w układzie wzmacniacza OE są bardziej złożone i zależą od wielu rzeczy, jak np. wartość rezystora Rc, układ obwodu czy pasmo przenoszenia. Typowe błędy w myśleniu, które do tego prowadzą, to zbytnie uproszczenie relacji między parametrami układu a ich wpływem na całość. W praktyce inżynierowie muszą brać pod uwagę interakcje między różnymi komponentami i ich wpływ na stabilność układu. Każda zmiana jednego parametru, jak indukcyjność, może mocno wpłynąć na charakterystykę całego układu, więc ważne jest, by przeprowadzać dokładne analizy i testy, żeby upewnić się, że wszystko działa zgodnie z normami i wymaganiami w branży.
Pytanie 4
Podstawowym celem korytek kablowych jest
A. powiększenie odległości przewodów od ściany
B. obniżenie rezystancji izolacji przewodów
C. prowadzenie i maskowanie przewodów
D. zwiększenie efektywności chłodzenia przewodów
Głównym zadaniem korytek kablowych jest prowadzenie i maskowanie przewodów, co odgrywa kluczową rolę w organizacji instalacji elektrycznych. Korytka kablowe nie tylko umożliwiają estetyczne ukrycie przewodów, ale również zabezpieczają je przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych, takich jak wilgoć czy zanieczyszczenia. Dzięki zastosowaniu korytek kablowych, możliwe jest także znaczne uproszczenie procesu montażu i konserwacji instalacji, gdyż przewody są zgromadzone w jednym miejscu. W praktyce, korytka kablowe są wykorzystywane w biurach, halach produkcyjnych czy budynkach użyteczności publicznej, gdzie estetyka i porządek w instalacjach elektrycznych mają istotne znaczenie. Zgodnie z normą PN-EN 50085, stosowanie korytek kablowych powinno być dostosowane do rodzaju przewodów oraz warunków montażu, co pozwala na zapewnienie bezpieczeństwa i niezawodności instalacji. Warto również zauważyć, że odpowiednio zainstalowane korytka kablowe ułatwiają identyfikację przyczyn ewentualnych awarii oraz ich szybką naprawę.
Pytanie 5
Weryfikacja parametrów instalacji antenowej DVB-T wymaga dokonania
A. kąta elewacji oraz azymutu
B. izolacji kabla
C. bitowej stopy błędów
D. rezystancji kabla
Pomiar bitowej stopy błędów (BER) jest kluczowym parametrem podczas analizy jakości odbioru sygnału DVB-T. BER wskazuje, ile bitów zostało błędnie odebranych w stosunku do całkowitej liczby bitów, co pozwala na ocenę efektywności transmisji. W praktyce, im niższy wskaźnik błędów, tym lepsza jakość sygnału, co jest istotne dla zapewnienia stabilnego i niezawodnego odbioru. W przypadku DVB-T, standardowe wartości BER powinny wynosić poniżej 1E-6, co oznacza, że na milion przesyłanych bitów, nie więcej niż jeden powinien być błędny. Oprócz samego pomiaru BER, istotne jest również przeprowadzenie testów w różnych warunkach, takich jak zmiana położenia anteny czy zakłócenia sygnału, co pozwala na optymalizację instalacji antenowej. Dbanie o niską bitową stopę błędów jest zgodne z zaleceniami standardów ETSI i DVB, które kładą duży nacisk na jakość sygnału oraz odpowiednią konfigurację systemów odbiorczych.
Pytanie 6
Podczas konserwacji systemu telewizyjnego, oceniając jakość sygnału w gniazdku abonenckim, co należy zmierzyć?
A. moc
B. prąd
C. MER i BER
D. napięcie
Mierzenie napięcia, prądu lub mocy w kontekście konserwacji instalacji telewizyjnych nie jest wystarczające do oceny jakości sygnału w gniazdku abonenckim. Napięcie i prąd mogą dostarczyć informacji o stanie zasilania urządzeń, ale nie mówią nam nic na temat jakości samego sygnału telewizyjnego. Zmiany w napięciu mogą wpływać na działanie sprzętu, jednak nie są one bezpośrednio powiązane z jakością odbioru sygnału. Podobnie, pomiar mocy sygnału, chociaż może być przydatny w ogólnym kontekście analizy, nie dostarcza pełnego obrazu sytuacji, ponieważ nie uwzględnia jakości sygnału w odniesieniu do błędów, które mogą występować w procesie odbioru. W praktyce, by zrozumieć, dlaczego sygnał może być zakłócony lub niesatysfakcjonujący, nie wystarczy spojrzeć na te jedynie podstawowe parametry. Odpowiednie zrozumienie wskaźników takich jak MER i BER jest kluczowe, by móc skutecznie diagnozować problemy z jakością sygnału. Nieprawidłowe podejście do analizy sygnału może prowadzić do mylnych wniosków, a tym samym do nieefektywnej konserwacji systemu, co z kolei może przekładać się na niezadowolenie użytkowników końcowych.
Pytanie 7
Nagłe zmiany temperatury (np. z powodu pieców czy otwartych okien) mogą powodować zakłócenia w działaniu detektora umieszczonego w jego pobliżu?
A. czadu
B. dymu
C. ruchu
D. światła
Wybór dymu, światła lub czadu jako odpowiedzi na pytanie o wpływ gwałtownych zmian temperatury na detektory nie oddaje rzeczywistego mechanizmu działania tych urządzeń. Detektory dymu działają na zupełnie innych zasadach, najczęściej polegających na wykrywaniu cząsteczek dymu w powietrzu, co czyni je mniej wrażliwymi na zmiany temperatury. Takie detektory mają swoje specyficzne wymagania dotyczące instalacji, które są bardziej związane z wentylacją i obecnością źródeł dymu, a nie z nagłymi skokami temperatury. Podobnie, detektory światła bazują na fotokomorze, która reaguje na natężenie światła, a więc ich działanie nie jest bezpośrednio związane z temperaturą otoczenia. W przypadku detektorów czadu, ich funkcjonalność opiera się na pomiarze stężenia tlenku węgla, a nie na zmianach temperatury. Typowym błędem myślowym jest mylenie różnych typów detektorów i ich zasad działania. Aby skutecznie zainstalować systemy alarmowe, kluczowe jest zrozumienie, jakie czynniki wpływają na ich działanie, co jest istotne nie tylko dla zapewnienia bezpieczeństwa, ale także dla efektywności operacyjnej całego systemu. Zarówno normy, jak i dobre praktyki w branży zabezpieczeń podkreślają znaczenie dobrego doboru i rozmieszczenia detektorów, aby maksymalizować ich skuteczność w odpowiednich warunkach.
Pytanie 8
Jakie urządzenie służy do mierzenia ciśnienia?
A. manometr
B. luksomierz
C. tachometr
D. pirometr
Manometr jest urządzeniem służącym do pomiaru ciśnienia gazów lub cieczy. Pomiar ciśnienia jest kluczowy w wielu dziedzinach, takich jak inżynieria, przemysł chemiczny, hydraulika oraz w systemach HVAC. Manometry mogą być mechaniczne, wykorzystujące zasadę sprężystości lub cieczy, lub elektroniczne, które oferują większą dokładność oraz możliwość zdalnego odczytu. Przykładem zastosowania manometrów jest monitorowanie ciśnienia w instalacjach wodociągowych, gdzie nadmierne ciśnienie może prowadzić do uszkodzeń. W przemyśle chemicznym manometry są niezbędne do kontrolowania procesów reakcyjnych, które są wrażliwe na ciśnienie. W standardach branżowych, takich jak ASME B40.100, określone są wymagania dotyczące kalibracji i konserwacji manometrów, co zapewnia ich niezawodność i dokładność. Zrozumienie i poprawne stosowanie manometrów jest kluczowe w kontekście bezpieczeństwa i efektywności operacyjnej.
Pytanie 9
Który układ cyfrowy należy wykorzystać do konwersji kodu BCD na kod dla wyświetlacza siedmiosegmentowego?
A. Koder
B. Transkoder
C. Enkoder
D. Dekoder
Jeśli w kontekście zamiany kodu BCD na kod dla wyświetlacza siedmiosegmentowego wybrałeś coś innego jak dekoder, koder czy enkoder, to niewątpliwie coś poszło nie tak. Dekoder zamienia sygnały binarne na specjalne sygnały wyjściowe i jest użyteczny, gdy chcemy aktywować jedno z wielu wyjść na podstawie danych wejściowych, ale nie jest stworzony do konwersji z BCD. Koder działa z kolei odwrotnie - przyjmuje sygnały z różnych linii i skraca je do krótszego kodu binarnego, więc też nie pasuje do naszej sytuacji. Co do enkodera, to on zamienia sygnały analogowe na cyfrowe, więc w ogóle nie wchodzi w grę. Generalnie, wybór niewłaściwych układów często bierze się z braku zrozumienia, czym te komponenty się różnią i jakie mają zastosowania. Zamiast tego, do tej konwersji potrzebny jest transkoder, który jest właściwie do tego stworzony i wszystko działa tak, jak trzeba.
Pytanie 10
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11

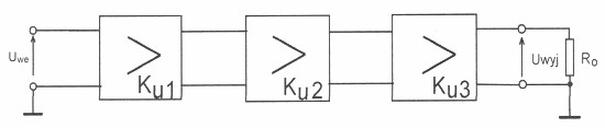

Ile wynosi współczynnik wzmocnienia KU2 drugiego stopnia wzmacniacza, jeżeli wzmocnienie pierwszego stopnia wynosi KU1 = 10 V/V, trzeciego stopnia KU3 = 5 V/V, a całkowite wzmocnienie KU = 1000 V/V.
A. KU2 = 66 V/V
B. KU2 = 20 V/V
C. KU2 = 50 V/V
D. KU2 = 15 V/V
Współczynnik wzmocnienia K<sub>U2</sub> drugiego stopnia w wzmacniaczu obliczamy, dzieląc całkowite wzmocnienie K<sub>U</sub> przez wzmocnienia innych stopni, czyli K<sub>U1</sub> i K<sub>U3</sub>. Mamy tu takie wartości: K<sub>U</sub> = 1000 V/V, K<sub>U1</sub> = 10 V/V, a K<sub>U3</sub> = 5 V/V. Jak to policzymy? Wybieramy wzór: K<sub>U2</sub> = K<sub>U</sub> / (K<sub>U1</sub> * K<sub>U3</sub>) = 1000 / (10 * 5) = 20 V/V. Zasada obliczeń tego typu jest mega ważna w projektowaniu układów analogowych, bo wzmocnienie sygnału ma ogromne znaczenie dla działania wzmacniaczy. Dobrze dobrane wzmocnienie wpływa na jakość i stabilność systemu. Pamiętaj, że wzmocnienia muszą być odpowiednie do zastosowania, jak audio czy telekomunikacja, żeby wyniki były jak najlepsze. Przykład? W urządzeniach audio złe wzmocnienie może prowadzić do zniekształceń dźwięku, co nie jest dobre, gdy chcemy uzyskać dźwięk wysokiej jakości.
Pytanie 12
Poziomy jasny pas na ekranie odbiornika telewizyjnego wskazuje na uszkodzenie układu
A. odchylania poziomego.
B. odchylania pionowego.
C. wysokiego napięcia.
D. synchronizacji.
Wybór odpowiedzi związanej z uszkodzeniem układu odchylania poziomego jest jednym z najczęściej spotykanych błędów w diagnostyce telewizorów. Układ odchylania poziomego, jak sama nazwa wskazuje, odpowiada za przemieszczanie wiązki elektronów w poziomie, co nie prowadzi jednak do pojawienia się poziomych pasów na ekranie. W rzeczywistości, uszkodzenia w tym obszarze objawiają się zniekształceniem obrazu w poziomie, takim jak rozciąganie lub ściśnięcie, a nie pojawieniem się jasnych pasów. W przypadku odpowiedzi dotyczącej układu wysokiego napięcia, mylne może być przeświadczenie, że problemy z wysokim napięciem mogą wpływać na obraz, ale w rzeczywistości takie uszkodzenia prowadzą do całkowitego braku obrazu lub intensywnego migotania, a nie do powstawania poziomych linii. Odpowiedź związana z synchronizacją także może wydawać się logiczna, jednak układ synchronizacji odpowiedzialny jest głównie za synchronizację sygnału wideo z sygnałem elektronicznym, co skutkuje zniekształceniami obrazu, lecz nie w postaci stałych linii poziomych. Warto pamiętać, że zrozumienie funkcjonowania poszczególnych układów telewizora i ich wzajemnych interakcji jest kluczowe dla skutecznej diagnostyki i naprawy, a błędne wnioski mogą prowadzić do nieefektywnego rozwiązywania problemów.
Pytanie 13
Które urządzenie przedstawiono na rysunku?
A. Wzmacniacz.
B. Konwerter.
C. Symetryzator.
D. Filtr.
Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych urządzeń elektronicznych. Filtr, który mógł być rozważany jako alternatywna odpowiedź, ma zupełnie inny cel w systemach elektronicznych. Jego główną funkcją jest selekcjonowanie określonych częstotliwości sygnału, co oznacza, że może blokować lub przepuszczać sygnały w określonym zakresie, podczas gdy wzmacniacz zwiększa ich amplitudę. Konwerter, odpowiedź również rozważana przez niektórych, służy do zmiany formatu lub rodzaju sygnału, na przykład z analogowego na cyfrowy, co jest odmiennym procesem od wzmacniania. Symetryzator, z kolei, ma na celu zapewnienie równowagi sygnałów, co jest kluczowe w kontekście transmisji sygnałów w systemach audio. Wybór nieprawidłowej odpowiedzi może być efektem mylnego rozumienia, że wszystkie te urządzenia pełnią funkcję wzmacniania. W rzeczywistości każde z tych urządzeń ma specyficzne zadanie i nie może być stosowane zamiennie z wzmacniaczem. Kluczowe jest zrozumienie różnic między tymi urządzeniami oraz ich zastosowaniami w praktyce. Warto również pamiętać, że w kontekście projektowania układów elektronicznych istotne jest przestrzeganie norm i standardów, które definiują wymagania dla każdego z tych komponentów, co pomaga w uniknięciu błędów i zapewnieniu wysokiej jakości systemów elektronicznych.
Pytanie 14
Którego narzędzia należy użyć w celu zamontowania, przedstawionego na fotografii, wtyku na końcówce przewodu antenowego?
A. Klucza płaskiego.
B. Zgrzewarki.
C. Szczypiec płaskich.
D. Zaciskacza.
Używanie klucza płaskiego do montażu wtyków na końcach przewodów antenowych to nie jest najlepszy pomysł. Wiesz, klucz płaski jest bardziej do luzowania i dokręcania śrub, a nie do zaciśnięcia wtyku. Jak wtyk nie jest dobrze zaciśnięty, to może się zrobić bałagan z połączeniami i straty sygnału – a tego w komunikacji nie chcemy. Zgrzewarka – też spory błąd. To narzędzie do łączenia metali przez podgrzewanie, ale w montażu wtyków antenowych w ogóle się nie sprawdzi. Może popsuć integralność przewodu i wtyku. A szczypce płaskie? Mogą wyglądać na przydatne, ale nie mają mechanizmu zaciśnięcia, więc dokładne zamontowanie wtyków będzie trudne. Osobiście uważam, że nie ma co zastępować specjalnych narzędzi, jak zaciskacz, innymi – to tylko spowoduje problemy i awarie w systemach antenowych. To pokazuje, jak ważne jest korzystanie z odpowiednich narzędzi i zasad.
Pytanie 15
W którą końcówkę powinien być wyposażony wkrętak służący do dokręcenia wkrętu przedstawionego na rysunku?
A. Philips
B. Torx
C. Pozidriv
D. Tri-Wing
Końcówka Torx jest odpowiednia dla wkrętów z charakterystycznym sześciopromiennym gwintem wewnętrznym, co czyni ją idealnym wyborem w tym przypadku. Wkręty Torx są powszechnie używane w przemyśle motoryzacyjnym, elektronicznym oraz w meblarstwie, ponieważ oferują lepsze przenoszenie momentu obrotowego i zmniejszają ryzyko poślizgu narzędzia. Stosowanie końcówek Torx w porównaniu do innych rodzajów, takich jak Philips czy Pozidriv, pozwala na bardziej precyzyjne dokręcanie, co jest kluczowe w zastosowaniach wymagających dużej siły. Warto również zauważyć, że standardy ISO i DIN określają wymiary i właściwości końcówek Torx, co zapewnia ich szeroką dostępność oraz zgodność w różnych zastosowaniach. Ponadto, wiele narzędzi ręcznych i elektrycznych jest zaprojektowanych z myślą o końcówkach Torx, co czyni je wszechstronnym narzędziem w każdym warsztacie.
Pytanie 16
Fotografia przedstawia tylną ścianę obudowy
A. kamery przemysłowej.
B. konwertera telewizji satelitarnej.
C. wzmacniacza antenowego.
D. rejestratora sygnału wideo.
Odpowiedzi konwertera telewizji satelitarnej, wzmacniacza antenowego oraz rejestratora sygnału wideo nie są adekwatne z uwagi na istotne różnice w konstrukcji i funkcjonalności tych urządzeń w porównaniu do kamer przemysłowych. Konwerter telewizji satelitarnej jest urządzeniem służącym do odbioru sygnału satelitarnego i nie posiada wyjścia wideo ani zasilania DC, a jego budowa skupia się głównie na przetwarzaniu sygnału. Wzmacniacz antenowy, z kolei, ma na celu poprawę jakości odbioru sygnałów radiowych lub telewizyjnych, co sprawia, że jego rozwiązania techniczne różnią się od tych stosowanych w kamerach, takich jak zasilanie czy regulacja obrazu. Z kolei rejestrator sygnału wideo jest zaprojektowany do przechwytywania i zapisywania sygnału wideo, a jego tylna ściana byłaby zupełnie inna pod względem złączy i funkcji, skupiając się na portach komunikacyjnych i wyjściowych, a nie na zasilaniu i regulacji. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków obejmują mylenie funkcji i zastosowań różnych urządzeń oraz niedostateczne zrozumienie ich specyfikacji technicznych. Zrozumienie, jakie konkretne wyjścia i złącza są charakterystyczne dla kamer przemysłowych, jest kluczowe dla rozróżnienia ich od innych urządzeń elektronicznych i skutecznej analizy przedstawianych obrazów.
Pytanie 17
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
Na wychyłowym przyrządzie do pomiaru napięcia umieszczono symbol przedstawiony na rysunku. Jaki ustrój zastosowano w tym mierniku?
A. Ferrodynamiczny
B. Magnetoelektryczny
C. Elektrodynamiczny
D. Elektromagnetyczny
Odpowiedź "Magnetoelektryczny" jest poprawna, ponieważ symbol przedstawiony na rysunku odnosi się do ustroju magnetoelektrycznego, który jest kluczowym elementem w analogowych przyrządach pomiarowych. Mierniki magnetoelektryczne działają na zasadzie interakcji między polem magnetycznym wytworzonym przez magnes trwały a polem magnetycznym generowanym przez prąd przepływający przez cewkę. W wyniku tego zjawiska, cewka ruchoma przemieszcza się, co powoduje wychylenie wskazówki na skali pomiarowej. Tego rodzaju urządzenia są szeroko stosowane w laboratoriach oraz w przemyśle, ponieważ zapewniają wysoką dokładność pomiarów napięcia. Standardy ISO oraz normy IEC definiują wymagania dotyczące projektowania i kalibracji tych urządzeń, co gwarantuje ich niezawodność i precyzyjność w różnych warunkach pracy. Znajomość zasad działania ustrojów magnetoelektrycznych jest niezbędna dla inżynierów i techników zajmujących się pomiarami elektrycznymi.
Pytanie 19
Urządzenie przedstawione na fotografii służy do
A. pomiaru parametrów sygnałów elektrycznych.
B. pomiaru jakości sygnału telewizyjnego.
C. generacji przebiegów okresowych.
D. analizy widma sygnałów elektrycznych.
Wybór odpowiedzi dotyczących analizy jakości sygnału telewizyjnego, generacji przebiegów okresowych czy analizy widma sygnałów elektrycznych może prowadzić do mylnych wniosków dotyczących roli oscyloskopów. Oscyloskop, jako instrument pomiarowy, nie służy bezpośrednio do oceny jakości sygnału telewizyjnego. W tym kontekście używa się sprzętu specjalizowanego, takiego jak analizatory sygnałów lub odbiorniki TV, które są w stanie ocenić jakość obrazu oraz dźwięku z sygnałów telewizyjnych. W zakresie generacji przebiegów okresowych, oscyloskop nie jest urządzeniem, które generuje sygnały, lecz raczej narzędziem do ich pomiaru. Użytkownicy mogą pomylić oscyloskop z funkcją generatora sygnałowego, który jest oddzielnym urządzeniem wykorzystywanym do wytwarzania różnorodnych przebiegów, takich jak prostokątne, sinusoidalne czy trójkątne. Dodatkowo, analiza widma sygnałów elektrycznych wymaga użycia spektrometrów lub analizatorów widma, które są zaprojektowane do badania częstotliwościowych aspektów sygnałów, co wykracza poza możliwości oscyloskopu. Dlatego ważne jest, aby zrozumieć specyfikę zastosowania różnych narzędzi pomiarowych, aby właściwie interpretować ich funkcje i ograniczenia.
Pytanie 20
Odbiornik satelitarny, który pozwala na nagrywanie innego programu niż ten aktualnie oglądany, to model
A. DUO
B. FTA
C. TWIN
D. COMBO
Odpowiedź TWIN jest poprawna, ponieważ tuner satelitarny typu Twin umożliwia jednoczesne odbieranie i nagrywanie dwóch różnych programów telewizyjnych. Dzięki podwójnemu tunerowi, użytkownik może oglądać jeden kanał, podczas gdy drugi jest nagrywany. Jest to szczególnie przydatne w przypadku programów emitowanych w różnych godzinach, które nie są dostępne w późniejszym terminie. Tego rodzaju urządzenia są coraz częściej wykorzystywane w domach, gdzie rodzina może mieć różnorodne preferencje programowe. W praktyce oznacza to, że rodzic może oglądać ulubiony serial, podczas gdy dzieci nagrywają swoje ulubione programy. Urządzenia te są zgodne z różnymi standardami transmisji, co zapewnia ich wszechstronność. Warto również zwrócić uwagę na to, że nowoczesne tunery często oferują dodatkowe funkcje, takie jak dostęp do internetu, co umożliwia korzystanie z platform VOD.
Pytanie 21
Na rysunku przedstawiono symbol graficzny
A. tyrystora.
B. diody.
C. tranzystora.
D. warystora.
Tyrystor to super ważny element w elektronice, bo pozwala na kontrolowanie dużych prądów i napięć. Jak spojrzysz na jego symbol, to zauważysz, że przypomina diodę, ale ma dodatkową linię, która pokazuje, że to właśnie tyrystor. Często się go używa w prostownikach, regulatorach mocy czy różnych systemach zasilania. Zasada działania tyrystora jest taka, że zaczyna przewodzić prąd tylko wtedy, gdy dostanie sygnał na bramkę, dzięki czemu świetnie nadaje się do zastosowań, gdzie trzeba szybko kontrolować moc. Na przykład w systemach oświetleniowych tyrystory pozwalają na ściemnianie światła, a w silnikach dają możliwość płynnego sterowania prędkością. W elektronice ważne jest, żeby przestrzegać norm jakości i bezpieczeństwa przy projektowaniu układów z tyrystorami, bo to zapewnia ich niezawodność i długowieczność.
Pytanie 22
Jaką rolę odgrywa konwerter w zestawie odbiorczym telewizji satelitarnej?
A. Nadaje sygnały z satelity
B. Odbiera programy telewizyjne
C. Przekazuje informacje pomiędzy satelitami
D. Pośredniczy w przesyłaniu sygnałów z satelity do odbiornika
Konwerter w odbiorczym zestawie telewizji satelitarnej pełni kluczową rolę w procesie odbioru sygnałów telewizyjnych. Jego podstawową funkcją jest pośrednictwo w przekazie sygnałów z satelity do odbiornika. W praktyce konwerter znajduje się na końcu anteny parabolicznej, która skupia sygnały z satelity. Sygnały te są zazwyczaj przesyłane w zakresie częstotliwości Ku lub C, a konwerter ma za zadanie przetworzyć je na niższe częstotliwości, które są bardziej odpowiednie do przesyłania przez kabel do odbiornika. Dzięki temu możliwe jest uzyskanie wysokiej jakości obrazu i dźwięku. Warto również zauważyć, że konwertery mogą mieć różne właściwości, takie jak podwójne wyjścia, co pozwala na jednoczesne korzystanie z dwóch tunerów. Zastosowanie konwertera jest zgodne z normami branżowymi, które określają standardy jakości sygnału oraz efektywności jego przetwarzania.
Pytanie 23
Jeżeli urządzenie oznaczone jest symbolem przedstawionym na rysunku, to
A. posiada pojedynczą izolację.
B. zasilane jest niskim napięciem FELV.
C. posiada uziemienie ochronne.
D. posiada podwójną izolację.
Ten symbol, co go widać na rysunku, czyli kwadrat w kwadracie, ewidentnie pokazuje, że to urządzenie ma podwójną izolację. To znaczy, że konstrukcja została zrobiona tak, by dać użytkownikowi dodatkowe bezpieczeństwo, bez potrzeby korzystania z uziemienia. Myślę, że to szczególnie ważne w przenośnych urządzeniach czy takich, które używamy w wilgotnych miejscach, gdzie ryzyko porażenia prądem jest większe. Na przykład, często używa się podwójnej izolacji w urządzeniach medycznych, żeby zminimalizować zagrożenie w razie awarii. Zgodnie z normami IEC 61140, podwójna izolacja daje pewność, że nawet jak jedna warstwa izolacji się uszkodzi, to druga wciąż chroni użytkownika. Dlatego warto znać i rozumieć symbole, które mówią o izolacji elektrycznej, bo jest to kluczowe dla inżynierów i techników przy projektowaniu i naprawie urządzeń elektrycznych.
Pytanie 24
Element elektroniczny, którego symbol graficzny przedstawiono na rysunku, zmienia swoją rezystancję w zależności od wartości
A. prądu.
B. temperatury.
C. wilgotności.
D. napięcia.
Poprawna odpowiedź to "napięcia", ponieważ symbol graficzny przedstawiony na rysunku reprezentuje warystor, który jest elementem elektronicznym o zmiennej rezystancji w zależności od napięcia przyłożonego do jego końców. Warystory są używane głównie w obwodach ochrony przed przepięciami; ich główną funkcją jest ograniczenie napięcia do bezpiecznego poziomu w przypadku nagłego wzrostu. Na przykład, w systemach elektrycznych i elektronicznych, warystory mogą chronić delikatne komponenty przed uszkodzeniem spowodowanym przepięciami wywołanymi przez błyski piorunów lub wahania w sieci energetycznej. Dobrą praktyką jest stosowanie warystorów w układach zabezpieczeń, aby zapewnić długoterminową niezawodność i bezpieczeństwo urządzeń, co jest zgodne z normami IEC 61643-1 i UL 1449. Dodatkowo, warystory są stosowane w różnych aplikacjach, takich jak zasilacze UPS, gdzie chronią przed nagłymi wzrostami napięcia, co jest kluczowe dla stabilności i wydajności całego systemu.
Pytanie 25
Układ DMA stosowany w mikrokomputerach pozwala na
A. podwójne zwiększenie częstotliwości zegara systemu
B. używanie pamięci RAM bez pośrednictwa CPU
C. realizowanie podwójnych poleceń
D. wstrzymywanie CPU w każdym momencie
Pierwsza odpowiedź dotyczy podwajania częstotliwości zegara systemowego, co jest koncepcją błędną, ponieważ DMA nie ma żadnego wpływu na częstotliwość pracy procesora. Częstotliwość zegara jest determinowana przez parametry sprzętowe oraz ustawienia systemowe, a nie przez technologię dostępu do pamięci. Zatrzymywanie CPU w dowolnym momencie, jak sugeruje kolejna odpowiedź, jest również nieprawidłowe. DMA działa równolegle do CPU, ale nie przerywa jego pracy; zamiast tego efektywnie zarządza dostępem do pamięci w sposób, który nie wymaga zatrzymywania procesora. Ponadto, wykonanie podwójnych rozkazów jest terminologią, która nie odnosi się do funkcji DMA. DMA nie jest zaprojektowane do realizowania rozkazów, lecz do transferowania danych między urządzeniami bez angażowania CPU. Typowym błędem myślowym jest mylenie funkcji DMA z operacjami, które są stricte związane z architekturą procesora. Pojęcie DMA dotyczy uproszczenia i optymalizacji procesów I/O, a nie wpływania na samą architekturę CPU czy jego taktowanie. W związku z powyższym, rozumienie specyfiki funkcji DMA jest kluczowe dla właściwego podejścia do projektowania systemów komputerowych i ich wydajności. Znajomość tego mechanizmu pomaga uniknąć powszechnych nieporozumień dotyczących interakcji między CPU a pamięcią.
Pytanie 26
Który amperomierz powinien być użyty do zmierzenia natężenia prądu 0,5 A przepływającego przez czujnik o rezystancji wyjściowej w przybliżeniu 100 Ω, aby pomiar był jak najbardziej precyzyjny?
A. Cyfrowy na zakresie I = 10 A i RWE = 5 Ω
B. Cyfrowy na zakresie I = 1 A i RWE = 5 Ω
C. Analogowy na zakresie I = 1 A i RWE = 50 Ω
D. Analogowy na zakresie I = 10 A i RWE = 50 Ω
Jeśli wybierzesz złe amperomierze, możesz się mocno rozczarować co do dokładności. Na przykład, analogowy amperomierz na 10 A z RWE 50 Ω, chociaż może działać, nie jest najlepszy w tej sytuacji. Z takim dużym zakresem, pomiar 0,5 A to praktycznie nic, a to może wprowadzać spore błędy. Do tego ten wysoki RWE wprowadza dodatkowy opór, a to znowu zmniejsza dokładność pomiarów, zwłaszcza przy czujniku 100 Ω. A co do cyfrowego amperomierza na 10 A z RWE 5 Ω – też nie jest to najlepszy wybór, bo przy dużym zakresie wiadomo, że pomiary małych prądów będą mniej dokładne. Przy czujniku o rezystancji 100 Ω ten dodatkowy opór zmienia charakterystykę obwodu, co prowadzi do niepewnych wyników. Często ludzie myślą, że większy zakres to lepsza dokładność, ale to nie zawsze prawda, szczególnie przy pomiarach blisko dolnej granicy zakresu. Więc fajnie jest wybierać narzędzia pomiarowe blisko mierzonych wartości, bo to naprawdę zwiększa dokładność.
Pytanie 27
Aby zamontować element na szynie DIN, jakie narzędzie powinno zostać zastosowane?
A. klucza płaskiego
B. szczypiec płaskich
C. wkrętaka płaskiego
D. cążków bocznych
Jak wybierzesz niewłaściwe narzędzie do montażu elementów na szynie DIN, to mogą się pojawić różne kłopoty, które rozwalają cały system. Cążki boczne są super w wielu sytuacjach, ale nie nadają się do precyzyjnego dokręcania śrub. Ich budowa nie pozwala na dobre przekazywanie momentu obrotowego, więc może być tak, że śruba nie będzie dokręcona jak należy, a to prowadzi do luźnych połączeń i ryzyka, że wszystko się popsuć. Klucz płaski też nie za bardzo tu pasuje, bo on głównie działa z nakrętkami i śrubami o innym kształcie, a nie z wkrętami, które są na szynach DIN. Szczypce płaskie, mimo że w niektórych sytuacjach mogą się przydać, to jednak nie są do precyzyjnego dokręcania. Ich używanie w tym kontekście może uszkodzić elementy i źle je osadzić. Jak już wybierasz narzędzie, to pamiętaj, że trzeba kierować się rodzajem pracy i standardami, jakie są w branży. Używanie odpowiednich narzędzi, jak wkrętaki płaskie, jest kluczowe, żeby wszystko było zrobione jak należy, co przekłada się na niezawodność instalacji elektrycznych.
Pytanie 28
Wysokie napięcia w punktach przejściowych, w gniazdach abonenckich, na stacji głównej telewizji kablowej oraz na wejściu urządzenia abonenckiego mogą się pojawić w wyniku
A. wyrównywania potencjałów połączeń
B. zmiany częstotliwości sygnału
C. tłumienia impulsów napięcia
D. zjawiska indukcji
Wysokie napięcia w punktach przejściowych, gniazdach abonenckich oraz w stacji głównej telewizji kablowej mogą być mylnie interpretowane przez pryzmat kilku zjawisk elektrycznych. Wyrównywanie potencjałów połączeń, chociaż istotne w kontekście bezpieczeństwa, nie jest bezpośrednią przyczyną powstawania wysokich napięć. Proces ten ma na celu zminimalizowanie różnic potencjałów, a nie wytwarzanie ich. Tłumienie impulsów napięcia odnosi się głównie do ochrony przed nagłymi wzrostami napięcia, a nie do generowania wysokich napięć. W praktyce, gdy napięcie jest tłumione, jego amplituda maleje, co jest zjawiskiem pożądanym w kontekście ochrony urządzeń. Zmiana częstotliwości sygnału dotyczy transmisji danych i nie wpływa bezpośrednio na pojawianie się wysokich napięć; częstotliwość sygnału jest istotna dla odpowiedniego przesyłania informacji, ale nie generuje ona wyższych napięć w punktach przejściowych. W związku z tym, posługiwanie się tymi pojęciami w kontekście wysokich napięć może prowadzić do błędnych wniosków. Kluczowe jest zrozumienie, że zjawisko indukcji, będące podstawą wielu technologii, jest głównym źródłem powstawania niepożądanych napięć i powinno być uwzględniane w projektowaniu systemów elektrycznych oraz telekomunikacyjnych, zgodnie z obowiązującymi normami i zasadami bezpieczeństwa.
Pytanie 29
W przypadku łączenia urządzeń audio na dużą odległość, jakie kable powinny być wykorzystane?
A. sygnalizacyjne YKSY
B. symetryczne (balanced)
C. sygnalizacyjne YKSwXs
D. niesymetryczne (unbalanced)
Wybór kabli niesymetrycznych, takich jak kable unbalanced, do długodystansowych połączeń akustycznych jest podejściem niezalecanym. Kable te charakteryzują się prostszą konstrukcją, z jednym przewodem sygnałowym i ekranem, co czyni je bardziej podatnymi na zakłócenia elektromagnetyczne. W praktyce oznacza to, że sygnał przesyłany przez kable niesymetryczne może ulegać degradacji na długich trasach, co skutkuje utratą jakości dźwięku, szumami i innymi niepożądanymi efektami akustycznymi. W kontekście standardów branżowych, takie podejście może być stosowane tylko na krótkich dystansach, na przykład w połączeniach między urządzeniami audio znajdującymi się blisko siebie. Odpowiedzi wskazujące na kable sygnalizacyjne YKSwXs i YKSY również nie są prawidłowe, ponieważ chociaż mogą mieć zastosowanie w specyficznych sytuacjach, nie są one zaprojektowane z myślą o eliminacji zakłóceń na dużych odległościach. W rezultacie, stosowanie tych typów kabli w długodystansowych połączeniach akustycznych naraża system na szereg problemów związanych z jakością dźwięku, co jest podstawowym błędem myślowym w kontekście profesjonalnych instalacji audio.
Pytanie 30
Na rysunku przedstawiono symbol
A. diody prostowniczej.
B. tyrystora symetrycznego.
C. tranzystora bipolarnego.
D. tranzystora unipolarnego.
Symbol na rysunku przedstawia tranzystor unipolarny, znany również jako tranzystor polowy (FET). Kluczowym elementem jego budowy są trzy terminale: bramka (G), źródło (S) oraz dren (D). W odróżnieniu od tranzystorów bipolarności, które wymagają prądu do sterowania, tranzystory unipolarne wykorzystują pole elektryczne, co pozwala na osiągnięcie większej szybkości przełączania oraz mniejszych strat energii. W praktyce, tranzystory unipolarne są szeroko stosowane w układach analogowych i cyfrowych, w tym w aplikacjach takich jak wzmacniacze operacyjne, układy logiczne oraz w systemach zasilania. Ich zastosowanie w technologii scalonej i w elektronice mocy ma ogromne znaczenie, ponieważ pozwala na miniaturyzację urządzeń oraz zwiększenie ich wydajności. Zgodnie z aktualnymi standardami branżowymi, projektując układy elektroniczne, warto uwzględnić wybór odpowiedniego tranzystora unipolarnego w celu optymalizacji parametrów pracy, takich jak prędkość, moc i efektywność energetyczna.
Pytanie 31
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Przedstawiony na rysunku element to czujka
A. kontaktronowa.
B. dymu.
C. podczerwieni.
D. optyczna.
Czujka kontaktronowa to ciekawe urządzenie, które działa na zasadzie wychwytywania zmian w polu magnetycznym. Kiedy magnes zbliża się do czujki, obwód się zamyka. Dzięki temu, można to wykorzystać w alarmach, żeby monitorować, czy drzwi albo okna są otwarte. Takie czujniki są naprawdę popularne, zwłaszcza w zabezpieczeniach budynków czy w automatyce domowej. Ich małe rozmiary i niskie zużycie energii to duży plus. Fajnie jest zainstalować je w miejscach, gdzie ktoś mógłby próbować wejść bez pozwolenia. To na pewno podnosi bezpieczeństwo obiektu. Warto dodać, że czujki kontaktronowe spełniają normy bezpieczeństwa, więc są bardzo często używane w różnych systemach alarmowych.
Pytanie 33
Całkowity koszt materiałów potrzebnych do zrealizowania instalacji elektrycznej w mieszkaniu wynosi 2 000 zł brutto. Koszt realizacji instalacji odpowiada 100% wartości brutto materiałów. Jaką sumę trzeba będzie zapłacić za realizację instalacji, jeśli stawka VAT na usługi wynosi 8%?
A. 2 320 zł
B. 4 160 zł
C. 2 160 zł
D. 4 320 zł
Koszt całkowity wykonania instalacji elektrycznej w mieszkaniu wynosi 4 160 zł. W tej kwocie zawarte są zarówno koszty materiałów, jak i usługi. Koszt materiałów wynosi 2 000 zł brutto, co oznacza, że zawiera już podatek VAT na poziomie 8%. Koszt robocizny, który również wynosi 2 000 zł (100% ceny materiałów), nie jest obciążony dodatkowym VAT, ponieważ w tym przypadku usługi budowlane i instalacyjne również mogą być objęte tym samym stawką podatku. Zatem koszt przed podatkiem VAT wynosi 2 000 zł (koszt materiałów) + 2 000 zł (koszt robocizny), co daje 4 000 zł. Następnie należy obliczyć VAT, który wynosi 8% z 4 000 zł, co daje 320 zł. Sumując, 4 000 zł + 320 zł = 4 320 zł, a całkowity koszt z uwzględnieniem VAT to 4 160 zł. Praktyczne zastosowanie tej wiedzy jest kluczowe dla budżetowania projektów budowlanych, a znajomość stawek VAT pozwala na lepsze planowanie finansowe oraz zgodność z przepisami prawa.
Pytanie 34
Jaką rolę odgrywa urządzenie kontrolno-pomiarowe w systemie automatyki przemysłowej?
A. zawór regulacyjny
B. przetwornik
C. zawór elektromagnetyczny
D. kontroler
Przepustnica, będąca urządzeniem stosowanym w systemach wentylacyjnych i cieplnych, pełni funkcję regulacji przepływu powietrza lub cieczy. Choć istotna w kontekście zarządzania mediami, nie ma ona zdolności pomiarowych, co czyni ją niewłaściwym wyborem w kontekście funkcji kontrolno-pomiarowych. Sterownik, będący centralnym elementem systemów automatyki, działa na podstawie dostarczanych mu sygnałów, jednak jego rola nie polega na bezpośrednim pomiarze parametrów fizycznych. Zamiast tego, sterownik interpretuje dane z przetworników i podejmuje decyzje operacyjne w oparciu o algorytmy. Elektrozawór, z drugiej strony, steruje przepływem cieczy lub gazów w systemach, ale również nie zajmuje się bezpośrednim pomiarem. Typowym błędem myślowym jest mylenie funkcji urządzeń pomiarowych z urządzeniami wykonawczymi i regulacyjnymi. W kontekście automatyki przemysłowej kluczowe jest rozróżnienie pomiędzy pomiarem a kontrolą, ponieważ każde z tych urządzeń pełni odmienną rolę w systemie. Aby systemy były efektywne, konieczne jest zastosowanie przetworników, które dostarczają dokładne dane, niezbędne dla prawidłowego funkcjonowania sterowników oraz elementów wykonawczych.
Pytanie 35
Jaki element elektroniczny jest określany przez symbole: S-źródło, G-bramka, D-dren?
A. Tyrystor
B. Trymer
C. Tranzystor unipolarny
D. Tranzystor bipolarny
Tranzystor unipolarny, znany również jako tranzystor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), jest elementem elektronicznym, który charakteryzuje się trzema głównymi terminalami: źródłem (S), bramką (G) oraz drenem (D). Te oznaczenia są standardem w dokumentacji technicznej i umożliwiają zrozumienie, jak tego typu tranzystor funkcjonuje. W tranzystorze unipolarnym prąd przepływa między drenem a źródłem, gdy na bramkę przyłożone jest odpowiednie napięcie, co kontroluje jego stan włączony lub wyłączony. Zastosowania tranzystorów unipolarnych obejmują obwody cyfrowe, wzmacniacze oraz układy przełączające, co czyni je niezwykle wszechstronnymi w różnych dziedzinach elektroniki, od komputerów po systemy komunikacji. Warto zauważyć, że ze względu na ich niskie zużycie energii i wysoką szybkość przełączania, tranzystory MOSFET są szeroko stosowane w nowoczesnych urządzeniach elektronicznych, co podkreśla ich znaczenie w branży.
Pytanie 36
Przy inspekcji naprawianego urządzenia z aktywnym celownikiem laserowym technik serwisowy może być narażony na
A. krwawienie podskórne
B. uszkodzenie wzroku
C. wysuszenie skóry dłoni
D. poparzenie dłoni
Uszkodzenie wzroku to poważne zagrożenie w przypadku pracy z urządzeniami emitującymi lasery, które są powszechnie stosowane w serwisie technicznym. Promieniowanie laserowe o wysokiej intensywności może prowadzić do trwałych uszkodzeń siatkówki, co w wielu przypadkach kończy się utratą wzroku. Pracownicy serwisowi powinni stosować odpowiednie środki ochrony osobistej, takie jak okulary ochronne przystosowane do danych długości fal laserowych. Ważne jest również, aby przestrzegać standardów bezpieczeństwa, takich jak te określone przez Międzynarodową Organizację Normalizacyjną (ISO) oraz normy OSHA w zakresie bezpieczeństwa pracy z laserami. Użycie celowników laserowych powinno być zawsze poprzedzone oceną ryzyka oraz zapewnieniem odpowiednich warunków pracy, aby zminimalizować ryzyko uszkodzeń. Szkolenia z zakresu bezpieczeństwa pracy z laserami są kluczowe, aby pracownicy byli świadomi zagrożeń oraz umieli skutecznie reagować w sytuacjach awaryjnych. Przykłady zastosowań laserów w serwisie obejmują precyzyjne pomiary, spawanie i cięcie materiałów, gdzie bezpieczeństwo oczu powinno być priorytetem.
Pytanie 37
Na podstawie załączonego fragmentu dokumentacji technicznej urządzenia elektronicznego określ jego klasę ochronności przeciwporażeniowej.
A. Klasa I
B. Klasa II
C. Klasa III
D. Klasa 0
Poprawna odpowiedź to Klasa II, co oznacza, że urządzenie to posiada podwójną izolację lub izolację wzmocnioną. Taki typ ochrony przeciwporażeniowej jest szczególnie ważny w kontekście bezpieczeństwa użytkowników, ponieważ eliminuje potrzebę uziemienia, co czyni urządzenia bardziej uniwersalnymi w zastosowaniach domowych i przemysłowych. Urządzenia klasy II są stosowane w wielu codziennych urządzeniach, takich jak suszarki do włosów czy małe sprzęty elektroniczne. W praktyce, jeśli urządzenie jest oznaczone symbolem kwadratu z podwójnym konturem, oznacza to, że zgodnie z normą IEC 61140, ma ono wystarczające zabezpieczenia, aby zminimalizować ryzyko porażenia prądem. W przypadku awarii, prąd nie ma drogi do ziemi, co sprawia, że użytkownik jest w znacznie większym stopniu chroniony. Wybierając urządzenia klasy II, można być pewnym, że projektanci zadbali o bezpieczeństwo, co jest kluczowe w kontekście powszechnego użytkowania sprzętu elektronicznego.
Pytanie 38
Element pasywny w sieciach telekomunikacyjnych oraz komputerowych, który posiada gniazda po stronie zewnętrznej oraz styki do montażu kabla od wewnątrz, określamy mianem
A. kanału kablowego
B. panelu krosowniczego
C. skréty
D. złączki
Panel krosowniczy to kluczowy pasywny element w infrastrukturze sieciowej, który pełni rolę centralnego punktu połączeń dla różnych segmentów sieci. Zewnętrzna strona panelu wyposażona jest w gniazda, które umożliwiają podłączenie kabli, natomiast wewnętrzna strona zawiera styki, do których przypina się przewody. Dzięki temu, panel krosowniczy umożliwia łatwe i elastyczne zarządzanie połączeniami w sieci, co jest niezwykle istotne w przypadku rozbudowy lub modyfikacji systemu. W praktyce, korzysta się z paneli krosowniczych w serwerowniach oraz w szafach rackowych, gdzie porządkowanie i organizacja kabli jest kluczowa dla efektywności operacyjnej. Zgodnie z normami TIA/EIA-568, zaleca się stosowanie paneli krosowniczych do zarządzania kablami z kategorii 5e, 6, a także wyższych, co zapewnia odpowiednią jakość połączeń oraz minimalizuje interferencje elektromagnetyczne. Dodatkowo, panele te pozwalają na zastosowanie technik takich jak „plug-and-play”, co znacząco ułatwia prace serwisowe i konserwacyjne.
Pytanie 39
Przedstawiony znak ostrzegawczy BHP oznacza magazyn materiałów
A. utleniających się.
B. gaśniczych.
C. wybuchowych.
D. sypkich.
Znak ostrzegawczy BHP, który przedstawia trójkąt z symbolem płomienia nad kołem, jasno wskazuje na materiały utleniające się. Substancje te są niezwykle niebezpieczne, gdyż mogą intensyfikować reakcje chemiczne z innymi materiałami, zwłaszcza z substancjami palnymi. W praktyce, magazynowanie takich materiałów wymaga zachowania szczególnych środków ostrożności. Należy stosować odpowiednie pojemniki, które są odpowiednio oznaczone i przystosowane do przechowywania substancji utleniających. Ponadto, w miejscach, gdzie przechowuje się te materiały, muszą być dostępne gaśnice odpowiedniego rodzaju oraz dobrze oznakowane drogi ewakuacyjne. Przestrzeganie norm, takich jak przepisy ADR dotyczące transportu towarów niebezpiecznych, jest kluczowe dla zapewnienia bezpieczeństwa. W sytuacjach awaryjnych важно jest, aby pracownicy byli odpowiednio przeszkoleni w zakresie postępowania z substancjami utleniającymi się, co może znacznie zmniejszyć ryzyko wypadków.
Pytanie 40
Zamieszczony schemat funkcjonalny obrazuje
A. licznik.
B. rejestr.
C. komparator.
D. sumator.
Wybór odpowiedzi "licznik" jest nieprawidłowy, ponieważ liczniki i rejestry różnią się zasadniczo w swojej funkcji i strukturze. Liczniki służą do zliczania impulsów i zazwyczaj zmieniają swoje stany w sposób cykliczny, w zależności od przychodzących sygnałów zegarowych. Liczniki mogą być proste, takie jak liczniki binarne, lub bardziej złożone, jak liczniki dekadowe, ale ich głównym celem jest zliczanie, a nie przechowywanie danych. Z kolei rejestry, które składają się z przerzutników, mają za zadanie przechowywać i przesuwać informacje, co jest kluczowe w wielu aplikacjach cyfrowych. Wybór "sumator" to również błąd, ponieważ sumatory są specjalizowanymi urządzeniami, które wykonują operacje dodawania na danych binarnych, a nie przechowują ani nie przesuwają ich. Również odpowiedź "komparator" wskazuje na nieporozumienie, gdyż komparatory służą do porównywania dwóch wartości binarnych, a nie do ich przechowywania. Często w takich sytuacjach mylenie ról poszczególnych komponentów prowadzi do niepoprawnych wniosków, dlatego istotne jest zrozumienie podstawowych różnic między tymi układami oraz ich zastosowaniami w architekturze cyfrowej. Kiedy projektujemy systemy, musimy dokładnie wiedzieć, jakie komponenty są odpowiednie do danego zadania, aby uniknąć błędów w projektowaniu i implementacji.
