Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 27 kwietnia 2026 20:27
Data zakończenia: 27 kwietnia 2026 20:32

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zestaw paneli fotowoltaicznych składa się z dwóch paneli fotowoltaicznych, regulatora ładowania oraz dwóch akumulatorów 12 V każdy. Aby zasilać tym zestawem urządzenia o napięciu znamionowym 12 V DC, należy podłączyć

A. panele równolegle

B. akumulatory równolegle

C. akumulatory szeregowo

D. panele szeregowo

Wybór połączenia akumulatorów szeregowo prowadzi do zwiększenia napięcia systemu do 24 V, co jest nieodpowiednie dla zasilania urządzeń zaprojektowanych do pracy z napięciem 12 V. Z tego powodu, takie połączenie może prowadzić do uszkodzenia podłączonych urządzeń, które nie są przystosowane do pracy z wyższym napięciem. Połączenie akumulatorów szeregowo jest powszechnie mylone z równoległym, ponieważ wiele osób nie dostrzega różnicy w funkcjonalności, a koncentruje się jedynie na wyjściowym napięciu. Kolejnym błędem jest myślenie, że panele fotowoltaiczne należy łączyć równolegle, aby zwiększyć ich moc. W rzeczywistości, dla uzyskania wyższego napięcia z paneli, połączenie szeregowe jest bardziej odpowiednie. Jednakże, w kontekście tego pytania, niezrozumienie zasady działania akumulatorów prowadzi do błędnych wniosków. Każde ogniwo akumulatora ma swoje napięcie oraz pojemność i ich połączenie wymaga znajomości zasad elektryczności. Przy prawidłowym połączeniu równoległym, każdy akumulator pracuje na swoich warunkach, co zapewnia równomierne rozładowanie i ładowanie. Zrozumienie tych zasad jest kluczowe dla projektowania efektywnych systemów zasilania opartych na energii odnawialnej.

Pytanie 2

W jakiej temperaturze, zgodnie z normami STC, dokonuje się oceny parametrów paneli fotowoltaicznych?

A. 30°C

B. 25°C

C. 15°C

D. 20°C

Temperatura 20°C, wskazana w jednej z odpowiedzi, jest często mylona z warunkami STC, ale w rzeczywistości nie jest to poprawna wartość do oceny wydajności paneli fotowoltaicznych. Podobnie, zarówno 30°C, jak i 15°C nie są standardowymi temperaturami dla testów. Użytkownicy mogą nie zdawać sobie sprawy, że standardowe testy dla paneli PV są zawsze przeprowadzane w 25°C, co stanowi punkt odniesienia dla efektywności. W praktyce, różnice w temperaturze mogą wprowadzać znaczne odchylenia w wynikach i porównaniach. Wysoka temperatura, jak 30°C, może prowadzić do obniżenia wydajności ogniw, podczas gdy temperatura 15°C może sprawić, że panele będą działały bardziej efektywnie, ale nie oddaje to rzeczywistych warunków pracy w terenie. Często błędem myślowym jest zakładanie, że jakiekolwiek różnice w temperaturze nie mają znaczenia. Dlatego kluczowe jest, aby dobrze zrozumieć standardy i ich wpływ na ocenę paneli PV, co z kolei pozwala na lepsze prognozowanie efektywności instalacji w różnych warunkach atmosferycznych.

Pytanie 3

Brak diodek blokujących w systemie off-grid może prowadzić do

A. przeładowania akumulatora

B. uszkodzenia ogniwa w przypadku intensywnego zacienienia ogniwa

C. całkowitego wyczerpania akumulatora

D. przepływu prądu przez ogniwo w czasie zacienienia

Brak diody blokującej w instalacji off-grid prowadzi do niekontrolowanego przepływu prądu przez ogniwa fotowoltaiczne w sytuacji, gdy są one zacienione. W momencie, gdy ogniwa są w cieniu, ich wydajność spada, co może skutkować generowaniem ujemnych napięć, co z kolei może prowadzić do sytuacji, w której prąd z akumulatora przepływa z powrotem przez ogniwo. To zjawisko jest szczególnie niebezpieczne, ponieważ może prowadzić do uszkodzenia ogniw w wyniku przegrzewania lub odwrócenia ich działania. Użycie diody blokującej jest standardową praktyką w projektowaniu systemów fotowoltaicznych, aby zapobiec takim sytuacjom. Dobrze zaprojektowany system powinien zatem zawierać diody blokujące w celu zwiększenia trwałości ogniw oraz maksymalizacji ich efektywności, co jest zgodne z wytycznymi branżowymi, takimi jak IEC 61215 dotycząca oceny wydajności modułów fotowoltaicznych. Przykład zastosowania można zobaczyć w systemach off-grid, gdzie każda nieprawidłowość może wpłynąć na cały system zasilania, więc kluczowe jest przestrzeganie najlepszych praktyk, aby uniknąć problemów związanych z zacienieniem.

Pytanie 4

Na podstawie przedstawionych w tabeli danych technicznych płaskich kolektorów słonecznych wskaż, który z nich ma najwyższą sprawność optyczną.

Transmisyjność pokrywy przezroczystej	0,92	0,90	0,86	0,90
Emisyjność absorbera	0,10	0,90	0,80	0,15
Absorpcyjność absorbera	0,95	0,88	0,90	0,90
	A	B	C	D

A. D.

B. A.

C. C.

D. B.

Kolektor A został wskazany jako ten z najwyższą sprawnością optyczną, co jest kluczowym wskaźnikiem jego wydajności. Sprawność optyczna mierzy zdolność kolektora do absorpcji światła słonecznego, co jest niezbędne dla efektywnego przetwarzania energii słonecznej na energię cieplną. Wartości te są określane przez iloczyn transmisyjności pokrywy przezroczystej oraz absorpcyjności absorbera. Kolektor A wykazuje najwyższe wartości tych parametrów, co można przypisać zastosowaniu nowoczesnych materiałów o wysokiej transmisyjności oraz nanoszenia powłok selektywnych na powierzchni absorbera. W praktyce, wysoka sprawność optyczna przekłada się na lepsze wyniki w kontekście efektywności energetycznej instalacji solarnych, co może prowadzić do znacznych oszczędności w kosztach eksploatacyjnych i zwiększenia zwrotu z inwestycji. Standardy branżowe, takie jak EN 12975, regulują sposób pomiaru tych parametrów, co potwierdza rzetelność przedstawionych wyników. Zrozumienie sprawności optycznej jest zatem kluczowe dla inżynierów zajmujących się projektowaniem systemów solarnych.

Pytanie 5

Na rysunku przedstawiono oznaczenie graficzne

A. falownika.

B. generatora.

C. prostownika.

D. akumulatora.

Falownik, będący urządzeniem elektronicznym, pełni kluczową rolę w systemach zasilania oraz automatyki. Jego podstawowym zadaniem jest przekształcanie prądu stałego (DC) w prąd zmienny (AC), co umożliwia zasilanie urządzeń wymagających takiego typu energii, jak silniki elektryczne, pompy czy falowniki w systemach energii odnawialnej, takich jak panele słoneczne. W praktyce, falowniki są szeroko stosowane w napędach elektrycznych, gdzie regulacja prędkości obrotowej silnika oraz momentu obrotowego jest kluczowa dla efektywności energetycznej i wydajności operacyjnej. Falowniki są także niezbędne w aplikacjach współczesnej energetyki, gdzie integrują różne źródła energii ze standardową siecią energetyczną, zapewniając stabilność i jakość dostarczanej energii. W kontekście standardów, falowniki powinny być zgodne z normami IEC 61800 dla regulacji napędów oraz IEC 62109 dla bezpieczeństwa urządzeń fotowoltaicznych.

Pytanie 6

Podczas szeregowego łączenia paneli fotowoltaicznych należy uwzględnić

A. napięcie w instalacji elektrycznej

B. moc akumulatora

C. zakres napięcia regulatora ładowania

D. częstotliwość prądu w instalacji elektrycznej

Wybór napięcia w sieci elektrycznej jako kluczowego czynnika przy łączeniu szeregowo paneli fotowoltaicznych jest nieprawidłowy, ponieważ napięcie w sieci nie ma bezpośredniego wpływu na konfigurację systemu paneli. Napięcie w sieci odnosi się do systemu energetycznego, który nie jest związany z działaniem systemu fotowoltaicznego. Częstotliwość prądu w sieci elektrycznej, tak samo jak napięcie w sieci, nie ma znaczenia w kontekście łączenia paneli. W rzeczywistości, te parametry dotyczą głównie prądu przemiennego (AC), podczas gdy panele fotowoltaiczne generują prąd stały (DC). Kolejnym błędnym rozumowaniem jest powiązanie mocy akumulatora z połączeniem szeregowy paneli. Moc akumulatora, owszem, ma znaczenie, ale w kontekście pojemności i czasu pracy, a nie wpływu na bezpośrednie łączenie paneli. Ważne jest, aby zrozumieć, że regulator ładowania musi być dopasowany do napięcia wyjściowego paneli, aby zapewnić odpowiednie warunki ładowania akumulatorów. Typowe błędy myślowe, takie jak pomijanie różnicy między napięciem generowanym przez panele a napięciem w sieci, mogą prowadzić do nieefektywności systemu oraz jego uszkodzenia. Dlatego kluczowe jest zrozumienie, że serce każdego systemu fotowoltaicznego to nie tylko panele, ale także odpowiednie zarządzanie napięciem i prądem przez regulator ładowania.

Pytanie 7

W miarę zwiększania się temperatury ogniwa fotowoltaicznego o 1°C, jego sprawność spadnie o mniej więcej

A. 2,5%

B. 0,5%

C. 1,6%

D. 0,1%

Wiesz, sprawność ogniwa fotowoltaicznego spada o jakieś 0,5%, gdy temperatura wzrasta o 1 stopień Celsjusza. To dlatego wyższe temperatury wpływają na wydajność ogniw – po prostu zwiększa to opór wewnętrzny materiału, przez co mamy mniejsze napięcie i prąd. Dlatego w przypadku instalacji fotowoltaicznych warto dobierać moduły z niskim współczynnikiem temperaturowym. To pozwoli zaoszczędzić energię, szczególnie w cieplejszych miesiącach. Projektanci systemów PV powinni też brać pod uwagę lokalne warunki klimatyczne, żeby jak najlepiej zoptymalizować swoje instalacje. Przy wyborze komponentów, jak np. inwertery, dobrze jest zwrócić uwagę na ich wydajność w różnych temperaturach. Na ogół znajomość tego, jak temperatura wpływa na wydajność ogniw, jest mega ważna, żeby maksymalizować zyski z inwestycji w energię odnawialną.

Pytanie 8

Uziemienie wewnętrzne systemu fotowoltaicznego powinno być zrealizowane z

A. taśmy stalowej ocynkowanej

B. pręta stalowego ocynkowanego

C. przewodu miedzianego

D. przewodu aluminiowego

Przewód miedziany jest najlepszym materiałem do wykonania uziemienia wewnętrznego instalacji fotowoltaicznej ze względu na jego doskonałe przewodnictwo elektryczne oraz odporność na korozję. Miedź ma niską rezystancję, co oznacza, że skutecznie odprowadza prąd w przypadku awarii systemu, minimalizując ryzyko porażenia prądem oraz uszkodzeń urządzeń. Zgodnie z normami PN-EN 62305, które regulują kwestie ochrony odgromowej oraz instalacji elektrycznych, zastosowanie przewodów miedzianych do uziemienia jest preferowane, a w wielu przypadkach wręcz obligatoryjne. Praktyczne przykłady zastosowania przewodów miedzianych obejmują zarówno domowe instalacje fotowoltaiczne, jak i większe systemy komercyjne, gdzie ich niezawodność i trwałość mają kluczowe znaczenie. Dodatkowo, miedź nie ulega degradacji w wyniku działania czynników atmosferycznych, co czyni ją idealnym wyborem do zastosowań zewnętrznych, gdzie kontakt z wilgocią i zmiennymi temperaturami może powodować awarie. Warto także zauważyć, że przewody miedziane są łatwe w montażu i zapewniają trwałość oraz efektywność przez długie lata eksploatacji.

Pytanie 9

Którego systemu dotyczy zamieszczony schemat blokowy?

A. Fotowoltaika typu OFF GRID.

B. Wytwarzanie energii w elektrowni wiatrowej.

C. Fotowoltaika typu ON GRID.

D. Wytwarzanie energii w elektrowni wodnej.

Wybór odpowiedzi związanych z fotowoltaiką typu ON GRID oraz wytwarzaniem energii w elektrowniach wiatrowych i wodnych może wynikać z nieporozumienia dotyczącego funkcji i struktury przedstawionego schematu. System ON GRID nie zawiera magazynowania energii, co jest kluczowym elementem systemów OFF GRID. W systemach ON GRID energia produkowana przez panele słoneczne jest natychmiast przekazywana do sieci energetycznej, co nie jest możliwe w przypadkach, gdy dostęp do sieci jest ograniczony. Ponadto, elektrownie wiatrowe i wodne operują na zupełnie innych zasadach technologicznych, które obejmują wykorzystanie energii kinetycznej wiatru lub energii potencjalnej wody, a nie energii słonecznej. To spore różnice, które mogą prowadzić do mylnych wniosków. Kluczowe jest zrozumienie, że każdy typ systemu odnawialnego ma swoje unikalne cechy i zastosowania – na przykład, elektrownie wiatrowe wymagają odpowiednich warunków wiatrowych, podczas gdy systemy wodne są zależne od dostępności wody. Zatem, pomylenie tych systemów może wskazywać na braki w wiedzy dotyczącej zasad funkcjonowania odnawialnych źródeł energii, co jest szczególnie istotne w kontekście rosnącego znaczenia tych technologii w zrównoważonym rozwoju i ochronie środowiska.

Pytanie 10

W przypadku modułów ogniw fotowoltaicznych połączonych szeregowo, całkowite zacienienie jednego ogniwa skutkuje

A. odłączeniem modułu

B. dwukrotnym wzrostem napięcia modułu

C. zmniejszeniem mocy modułu o 50%

D. zmniejszeniem mocy modułu do zera

Zacienienie ogniwa w module, który jest połączony szeregowo, może prowadzić do tego, że moc całego modułu spada do zera. Dlaczego tak się dzieje? Bo w układzie szeregowym prąd jest taki sam przez każde ogniwo. Kiedy jedno ogniwo jest zacienione, jego wydajność spada, co po prostu ogranicza przepływ prądu przez cały łańcuszek ogniw. W praktyce często używa się diod bypass w systemach fotowoltaicznych, żeby trochę zminimalizować straty mocy, kiedy przychodzi częściowe zacienienie. Ale jeśli jedno ogniwo jest w 100% zacienione, to ono przestaje produkować energię. Warto pamiętać, że instalacje fotowoltaiczne powinny być projektowane z myślą o potencjalnych przeszkodach, które mogą rzucać cień, bo to zdecydowanie pomoże zwiększyć ich efektywność. Dobrze jest też regularnie sprawdzać wydajność systemu i dbać o jego czystość, co na pewno pomoże w lepszej produkcji energii.

Pytanie 11

Aby podnieść gęstość promieniowania słonecznego w kolektorach skupiających, stosuje się

A. absorber z miedzi.

B. soczewki.

C. rurki typu heat-pipe.

D. szklane rurki dwuścienne.

Odpowiedź 'soczewki' jest prawidłowa, ponieważ soczewki w kolektorach skupiających mają na celu zwiększenie gęstości promieniowania słonecznego, które pada na absorber. Działają one na zasadzie refrakcji, czyli załamania światła, przez co możliwe jest skupienie promieni słonecznych w jednym punkcie. To zjawisko pozwala na skoncentrowanie energii słonecznej, co przekłada się na wyższą efektywność kolektorów. W praktyce soczewki optyczne są wykorzystywane w różnych typach kolektorów, takich jak paraboliczne czy soczewkowe, co pozwala na efektywniejszą produkcję energii cieplnej. Warto również zauważyć, że zastosowanie soczewek jest zgodne z najlepszymi praktykami w branży, gdzie dąży się do maksymalizacji wydajności energetycznej. Standardy dotyczące projektowania kolektorów słonecznych często uwzględniają wykorzystanie elementów optycznych, aby poprawić ich wydajność i efektywność energetyczną.

Pytanie 12

Jakie ogniwo fotowoltaiczne wykazuje najwyższą efektywność?

A. Polikrystaliczne

B. Monokrystaliczne

C. Hybrydowe

D. Amorficzne

Ogniwa fotowoltaiczne hybrydowe łączą w sobie właściwości różnych technologii, co pozwala uzyskać wyższą sprawność w konwersji energii słonecznej na energię elektryczną. W praktyce często wykorzystują one zarówno monokrystaliczne, jak i polikrystaliczne struktury, co pozwala na efektywne wykorzystanie światła słonecznego w różnorodnych warunkach. Dzięki zastosowaniu zaawansowanych materiałów i technologii, takich jak ogniwa tandemowe, osiągają sprawności powyżej 25%, co jest znaczącą poprawą w porównaniu do tradycyjnych ogniw. Zastosowanie ogniw hybrydowych zyskuje na popularności w dużych instalacjach fotowoltaicznych, gdzie optymalizacja wydajności jest kluczowa. Warto zaznaczyć, że standardy takie jak IEC 61215 dla modułów fotowoltaicznych potwierdzają jakość i efektywność tych rozwiązań w komercyjnych zastosowaniach, co przekłada się na ich rosnącą obecność na rynku.

Pytanie 13

Informacje o projekcie instalacji solarnej, których nie można zobrazować w formie rysunków, znajdują się w

A. certyfikacie technicznym

B. opisie technicznym

C. założeniach techniczno-ekonomicznych

D. kosztorysie

Istniejące dokumenty, takie jak założenia techniczno-ekonomiczne, kosztorys oraz certyfikat techniczny, odgrywają kluczowe role w kontekście projektowania i realizacji instalacji solarnej, jednak żaden z nich nie skupia się na opisie technicznym w sposób, który mógłby zastąpić jego funkcję. Założenia techniczno-ekonomiczne koncentrują się na analizie wykonalności projektu, w tym na przewidywanych kosztach oraz korzyściach finansowych, co zazwyczaj jest przedstawiane za pomocą tabel i wykresów. Kosztorys stanowi szczegółowy przegląd wydatków związanych z materiałami i robocizną, ale nie dostarcza informacji na temat specyfikacji technicznych czy zasad działania komponentów systemu. Certyfikat techniczny jest dokumentem potwierdzającym zgodność z określonymi normami, lecz jego zawartość nie obejmuje szczegółowych danych dotyczących instalacji. Wiele osób błędnie myśli, że te dokumenty mogą zastąpić pełen opis techniczny, co prowadzi do niedoprecyzowania oczekiwań i wymagań projektowych. Przykładem często napotykanych błędów myślowych jest mylenie charakterystyki kosztów z wymaganiami technicznymi lub traktowanie certyfikatów jako wyczerpującego źródła informacji o projektowanej instalacji. To może prowadzić do nieporozumień na etapie realizacji projektu, a w konsekwencji do obniżenia jego efektywności i jakości wykonania.

Pytanie 14

Jaka jest sprawność ogniwa fotowoltaicznego z krzemu monokrystalicznego, które jest produkowane masowo?

A. 14 do 17%

B. 23 do 27%

C. 5 do 9%

D. 27 do 32%

Odpowiedź 14 do 17% jest prawidłowa, ponieważ sprawność ogniw fotowoltaicznych wykonanych z krzemu monokrystalicznego, produkowanych w skali masowej, zazwyczaj mieści się w tym zakresie. Krzem monokrystaliczny jest znany z wysokiej efektywności konwersji energii słonecznej na energię elektryczną, co czyni go jednym z najczęściej stosowanych materiałów w przemyśle fotowoltaicznym. Wartości sprawności w przedziale 14 do 17% są zgodne z danymi dostarczanymi przez producentów ogniw oraz różnorodne badania branżowe. Przy projektowaniu systemów fotowoltaicznych, takie ogniwa są często wybierane ze względu na ich optymalny stosunek jakości do ceny, co zapewnia efektywne wykorzystanie dostępnej powierzchni w instalacjach solarnych. Na przykład, instalacje wykorzystujące panele z krzemu monokrystalicznego są często preferowane w miastach, gdzie przestrzeń na dachach jest ograniczona. Dodatkowo, zgodnie z normami IEC 61215, ogniwa te muszą przechodzić szereg testów dotyczących ich wydajności oraz trwałości, co dodatkowo potwierdza ich jakość i niezawodność.

Pytanie 15

Jakim symbolem określa się przetwornicę, która zmienia napięcie stałe na zmienne?

A. AC/AC

B. DC/DC

C. DC/AC

D. AC/DC

Odpowiedź DC/AC jest poprawna, ponieważ przetwornice DC/AC, znane również jako inwertery, są urządzeniami elektronicznymi, które konwertują napięcie stałe (DC) na napięcie zmienne (AC). Takie przetwornice są kluczowe w systemach, gdzie napięcie stałe, na przykład z baterii, musi być przekształcone do formy zmiennej do zasilania urządzeń elektrycznych, które wymagają AC. Przykładem zastosowania inwerterów są systemy fotowoltaiczne, gdzie energia słoneczna, przetwarzana na energię elektryczną w postaci DC, jest następnie konwertowana na AC, aby mogła być używana w domowych instalacjach elektrycznych lub wprowadzana do sieci energetycznej. Dobre praktyki w projektowaniu systemów z inwerterami obejmują wybór odpowiednich komponentów, takich jak tranzystory i układy scalone, które zapewniają wysoką sprawność konwersji oraz minimalizację zakłóceń w sieci elektrycznej. Zrozumienie zasady działania przetwornic DC/AC jest istotne dla inżynierów zajmujących się energią odnawialną oraz automatyzacją przemysłową.

Pytanie 16

Na podstawie fragmentu katalogu producenta regulatora ładowania dobierz zabezpieczenie do regulatora Solarix PRS 2020.

Regulator ładowania STECA Solarix PRS	PRS 1010	PRS 1515	PRS 2020	PRS 3030
Parametry operacyjne
Napięcie systemu	12V (24V)
Zużycie własne	< 4 mA
Strona wejściowa DC
Maksymalne napięcie obwodu otwartego U_oc paneli	< 47 V
Maksymalny prąd wejściowy (I_max)	10 A	15 A	20 A	30 A
Strona wyjściowa DC
Napięcie akumulatorów	9V ... 17 V (17,1 V ... 34 V)
Maksymalny prąd obciążenia	10 A	15 A	20 A	30 A
Zakończenie ładowania	13,9 V (27,8 V)
Ładowanie boost	14,4 V (28,8 V)
Ładowanie wyrównawcze	14,7 V (29,4 V)
Załączenie po rozłączeniu (LVR)	12,4 V ... 12,7 V (24,8 V ... 25,4 V)
Rozłączenie akumulatora (LVD)	11,2 V ... 11,6 V (22,4 V ... 23,2 V))
Warunki pracy
Temperatura otoczenia	-25°C ÷ +50°C
Montaż i podłączenie
Terminal	16 mm² / 25 mm² - AWG 6 / 4
Ochrona	IP 32
Wymiary (D x W x G)	187 x 96 x 45 mm
Masa	345 g

A. 15 A

B. 10 A

C. 30 A

D. 20 A

Wybranie zabezpieczenia o wartości 20 A dla regulatora ładowania Solarix PRS 2020 jest prawidłowe, ponieważ maksymalny prąd wejściowy (I_max) zgodnie z informacjami zawartymi w katalogu producenta wynosi właśnie 20 A. Dobrze dobrane zabezpieczenie jest kluczowe dla efektywnej pracy systemu fotowoltaicznego, ponieważ chroni zarówno regulator, jak i akumulatory przed nadmiernym prądem, który mógłby prowadzić do ich uszkodzenia lub skrócenia żywotności. W praktyce, zabezpieczenie powinno być dostosowane do maksymalnych parametrów urządzenia, aby zapewnić optymalne działanie. W branży fotowoltaicznej zaleca się stosowanie zabezpieczeń o wartości nieprzekraczającej maksymalnego prądu wejściowego, co zmniejsza ryzyko przeciążenia. Przy doborze zabezpieczeń niezbędne jest również uwzględnienie warunków pracy oraz specyfiki instalacji, co jest istotnym elementem w zgodności z normami bezpieczeństwa. Warto także pamiętać, że właściwe zabezpieczenie wpływa na stabilność oraz wydajność całego systemu, co jest kluczowe dla inwestycji w odnawialne źródła energii.

Pytanie 17

Aby oszacować koszty realizacji instalacji fotowoltaicznej na etapie planowania, właściciel nieruchomości powinien otrzymać kosztorys

A. ofertowy

B. końcowy

C. powykonawczy

D. inwestorski

Kosztorys ofertowy jest kluczowym dokumentem w procesie planowania inwestycji, takiej jak instalacja fotowoltaiczna. Obejmuje on szczegółowe zestawienie kosztów poszczególnych elementów projektu, co pozwala właścicielowi domu na dokonanie świadomego wyboru. Kosztorys ofertowy przedstawia zarówno koszty materiałów, jak i robocizny, co jest niezbędne do oceny opłacalności inwestycji. W praktyce, kosztorys ten jest podstawą do negocjacji z wykonawcą i może być użyty w celu uzyskania finansowania zewnętrznego, na przykład kredytu na instalację OZE. Warto również zauważyć, że standardy branżowe, takie jak normy PN-ISO 9001, zalecają prowadzenie kosztorysów na etapie planowania jako elementu zapewnienia jakości. Dzięki temu właściciele domów mogą lepiej przygotować się do potencjalnych wydatków i uniknąć nieprzewidzianych kosztów podczas realizacji projektu. Przygotowując kosztorys ofertowy, warto współpracować z doświadczonymi specjalistami, co zwiększa szanse na uzyskanie rzetelnych i konkurencyjnych ofert.

Pytanie 18

Jakie elementy należy wykorzystać do montażu panelu fotowoltaicznego na płaskim dachu?

A. stelaż z ram trójkątnych

B. profil wielorowkowy i kołki rozporowe

C. profil wielorowkowy oraz kotwy krokwiowe

D. śruby rzymskie

Stelaż z ram trójkątnych to najodpowiedniejsze rozwiązanie do montażu paneli fotowoltaicznych na dachu płaskim, ponieważ zapewnia stabilność oraz optymalne nachylenie paneli, co ma kluczowe znaczenie dla efektywności ich pracy. Taki system montażowy pozwala na dostosowanie orientacji paneli do kierunku słońca oraz ułatwia odprowadzanie wody deszczowej, co jest istotne w kontekście długoterminowej trwałości instalacji. W praktyce, stelaż z ram trójkątnych można łatwo dostosować do różnych rodzajów dachów, co czyni go uniwersalnym rozwiązaniem. W standardach branżowych, takich jak normy IEC dla systemów fotowoltaicznych, stelaże trójkątne są często rekomendowane ze względu na ich zdolność do minimalizowania obciążeń wiatrowych oraz śniegowych. Dodatkowo, prawidłowy montaż stelaża zapewnia, że panele nie ulegną uszkodzeniu w wyniku ekstremalnych warunków atmosferycznych. Stosując to rozwiązanie, można również skutecznie zmniejszyć ryzyko powstawania podcieków i innych problemów związanych z instalacją.

Pytanie 19

Gorące punkty na modułach fotowoltaicznych przedstawione na rysunku powstają wskutek

A. degradacji indukowanej napięciem PID.

B. korozji warstwy TCO.

C. warunków klimatycznych.

D. mikropęknięć modułu.

Mikropęknięcia w modułach fotowoltaicznych są kluczowym czynnikiem wpływającym na powstawanie gorących punktów, które mogą znacząco obniżać efektywność systemów PV. Zjawisko to zachodzi, gdy lokalne uszkodzenia strukturalne prowadzą do wzrostu oporu elektrycznego w danym obszarze. W rezultacie, w miejscu mikropęknięcia kumuluje się ciepło, co prowadzi do dalszego uszkodzenia i potencjalnej degradacji modułu. Z perspektywy inżynierskiej, ważne jest, aby regularnie przeprowadzać inspekcje wizualne i termograficzne, aby identyfikować te gorące punkty we wczesnym etapie. W kontekście dobrych praktyk branżowych, należy także stosować materiały o wysokiej odporności na zmęczenie i pękanie, a także dbać o odpowiednie warunki montażu i eksploatacji modułów, aby zminimalizować ryzyko powstawania mikropęknięć. Efektywne zarządzanie tymi kwestiami nie tylko poprawia wydajność systemu, ale także wydłuża jego żywotność, co jest zgodne z normami ISO 9001 oraz standardami IEC dotyczących systemów fotowoltaicznych.

Pytanie 20

Aby instalacja solarna osiągnęła maksymalną wydajność cieplną w okresie letnim, kolektor słoneczny powinien być zainstalowany na

A. północnej stronie dachu pod kątem 60°

B. południowej stronie dachu pod kątem 30°

C. północnej stronie dachu pod kątem 30°

D. południowej stronie dachu pod kątem 60°

Usytuowanie kolektora słonecznego na południowej połaci dachu w kącie nachylenia 30° jest optymalne dla maksymalizacji wydajności cieplnej instalacji solarnej w okresie letnim. Południowa ekspozycja zapewnia najlepszy dostęp do promieni słonecznych w ciągu dnia, co jest kluczowe dla generowania energii cieplnej. Kąt nachylenia 30° umożliwia efektywne wychwytywanie promieniowania słonecznego, minimalizując jednocześnie straty spowodowane odbiciem światła. Dodatkowo, taki kąt nachylenia jest zgodny z najlepszymi praktykami inżynieryjnymi, które wskazują, że dla instalacji solarnych montowanych w strefie umiarkowanej, kąt nachylenia powinien wynosić od 30° do 45°, co zwiększa efektywność absorpcji energii słonecznej. W praktyce, zastosowanie tego typu konfiguracji skutkuje wyższą temperaturą czynnika grzewczego i większą produkcją energii, co pozwala na lepsze zaspokojenie potrzeb cieplnych budynków w okresie letnim, a także na oszczędności w kosztach energii.

Pytanie 21

Jakiego rodzaju złączkę powinno się zastosować do łączenia paneli słonecznych?

A. URI

B. UDW2

C. WAGO

D. MC4

Złączki MC4 są standardem w branży fotowoltaicznej, a ich zastosowanie w łączeniu paneli słonecznych jest powszechnie uznawane za najlepszą praktykę. Wyróżniają się one wysoką odpornością na warunki atmosferyczne oraz łatwością montażu, co czyni je idealnym rozwiązaniem dla instalacji PV. Złączki te są zaprojektowane tak, aby zapewnić szczelne i bezpieczne połączenia, co minimalizuje ryzyko korozji i utraty wydajności systemu. Dzięki zastosowaniu złączek MC4, można osiągnąć wysoką wydajność energetyczną oraz długoterminową niezawodność instalacji. Przykładem ich zastosowania jest łączenie modułów w systemach grid-tied, gdzie istotne jest, aby połączenia były stabilne i odporne na działanie promieni UV oraz niskich temperatur. Dodatkowo, złącza MC4 są kompatybilne z szeroką gamą produktów na rynku, co zwiększa ich uniwersalność i ułatwia integrację z innymi komponentami systemu fotowoltaicznego. Używanie złączek MC4 jest zgodne z normami międzynarodowymi, takimi jak IEC 62852, co dodatkowo potwierdza ich wysoką jakość i bezpieczeństwo.

Pytanie 22

Wyznacz wartość promieniowania bezpośredniego, mając na uwadze, że promieniowanie rozproszone wynosi 300 W/m², a promieniowanie całkowite 1000 W/m²?

A. 800 W/m²

B. 1000 W/m²

C. 1300 W/m²

D. 700 W/m²

Odpowiedź 700 W/m² jest poprawna, ponieważ obliczamy wartość promieniowania bezpośredniego, odejmując promieniowanie rozproszone od promieniowania całkowitego. W tym przypadku, promieniowanie całkowite wynosi 1000 W/m², a promieniowanie rozproszone to 300 W/m². Proces ten jest kluczowy w dziedzinie inżynierii energetycznej oraz architektury, gdzie właściwe zrozumienie składników promieniowania słonecznego jest istotne dla efektywności energetycznej budynków. W praktyce, znajomość tych wartości pozwala na optymalizację projektów systemów fotowoltaicznych oraz oceny wpływu zacienienia na wydajność instalacji. Zgodnie z dobrą praktyką branżową, przy planowaniu systemów odnawialnych źródeł energii, inżynierowie często korzystają z narzędzi symulacyjnych, które uwzględniają zarówno promieniowanie bezpośrednie, jak i rozproszone. Pozwala to na dokładniejsze prognozowanie wydajności systemów i efektywności wykorzystania energii słonecznej w określonych lokalizacjach.

Pytanie 23

Montaż paneli słonecznych na płaskim dachu został zrealizowany przez jednego instalatora oraz dwóch asystentów. Wartość stawki instalatora wynosi 50,00 zł za każdą godzinę pracy, a stawka asystenta to 20,00 zł. Jaką łączną wartość robocizny można oszacować, jeśli całkowity czas pracy wynosi 8 godzin?

A. 560,00 zł

B. 90,00 zł

C. 720,00 zł

D. 960,00 zł

Kosztorysowa wartość robocizny wynosi 720,00 zł, co wynika z obliczenia całkowitych kosztów pracy instalatora i pomocników przy montażu kolektorów słonecznych. Instalator, którego stawka wynosi 50,00 zł za roboczogodzinę, pracował przez 8 godzin, co daje 400,00 zł (50,00 zł x 8 h). Dodatkowo, dwóch pomocników, zarabiających po 20,00 zł za roboczogodzinę, pracowało również przez 8 godzin. Każdy pomocnik zarobił 160,00 zł (20,00 zł x 8 h), więc dla dwóch pomocników łączny koszt wynosi 320,00 zł (160,00 zł x 2). Suma kosztów wynosi zatem 400,00 zł (instalator) + 320,00 zł (pomocnicy) = 720,00 zł. Taki sposób obliczania kosztów robocizny jest standardem w branży budowlanej i instalacyjnej, gdzie ważne jest uwzględnienie różnorodnych stawek wynagrodzenia oraz czasu pracy wszystkich zaangażowanych pracowników.

Pytanie 24

Na jakim dokumencie oferent przetargu na montaż instalacji fotowoltaicznej w budynku szkoły opiera swoją propozycję?

A. Rachunki za energię elektryczną szkoły

B. Plan zagospodarowania przestrzennego

C. Specyfikacja istotnych warunków zamówienia

D. Projekt budowlany szkoły

Zrozumienie roli różnych dokumentów w postępowaniu przetargowym jest kluczowe dla prawidłowego przygotowania oferty. Plan zagospodarowania przestrzennego, mimo że jest istotnym dokumentem w kontekście lokalizacji inwestycji, nie jest bezpośrednio związany z wymaganiami technicznymi i organizacyjnymi konkretnego zamówienia. Jego zadaniem jest określenie przeznaczenia terenów oraz zasad ich zagospodarowania, co może być ważne na etapie projektowania, ale nie powinno stanowić podstawy do tworzenia oferty przetargowej. Rachunki za energię elektryczną szkoły mogą dostarczyć informacji o zużyciu energii, lecz nie zawierają one specyfikacji technicznych wymaganych do realizacji montażu instalacji fotowoltaicznej. Projekt budowlany szkoły, choć istotny dla realizacji inwestycji, jest jedynie jednym z wielu dokumentów, które powinny być brane pod uwagę w kontekście wykonania prac. Jest to dokument zawierający plany i rysunki budowlane, ale nie określa szczegółowych warunków zamówienia, które są kluczowe dla oferentów. Najczęstszym błędem myślowym jest przekonanie, że wystarczy posługiwać się jedynie dokumentami związanymi z istniejącą infrastrukturą, zamiast zwrócić uwagę na szczegółowe wymagania zamawiającego, które są jasno określone w SIWZ.

Pytanie 25

W jaki sposób oraz w jakim miejscu powinno się zainstalować fotoogniwo, aby osiągnąć najlepszą wydajność przez cały rok?

A. Pod kątem 55 stopni do poziomu gruntu, na południowej części dachu

B. Pod kątem 45 stopni do poziomu gruntu, na wschodniej części dachu

C. W poziomie, na tarasie

D. Prostopadle, na południowej ścianie obiektu

Montaż fotoogniw pod kątem 55 stopni do powierzchni terenu na południowej połaci dachu jest optymalnym rozwiązaniem, które zapewnia maksymalną efektywność ich pracy przez cały rok. Pod kątem 55 stopni panel słoneczny jest w stanie lepiej wykorzystać promieniowanie słoneczne, szczególnie w miesiącach zimowych, kiedy Słońce znajduje się nisko na horyzoncie. Południowa ekspozycja dachu zapewnia, że panele będą miały największy dostęp do światła słonecznego w ciągu dnia, co przekłada się na wyższą produkcję energii. Warto również zauważyć, że taki kąt montażu minimalizuje ryzyko gromadzenia się śniegu i zanieczyszczeń na powierzchni paneli, co mogłoby wpłynąć na ich wydajność. Dodatkowo, stosowanie się do zaleceń branżowych dotyczących montażu, takich jak standardy IEC 61215 i IEC 61730, gwarantuje bezpieczeństwo i trwałość instalacji. Odpowiedni dobór kąta i miejsca montażu jest kluczowy dla długoterminowej efektywności systemów fotowoltaicznych oraz ich opłacalności ekonomicznej.

Pytanie 26

Aby zainstalować instalację fotowoltaiczną, wymagany jest zakup inwertera o mocy 17 kVA według projektu, którego koszt wynosi 5900 zł. Koszty materiałów pomocniczych stanowią 2,5% wydatków na zakup, co daje wartość

A. 1475,00 zł

B. 147,5 zł

C. 14,75 zł

D. 1,48 zł

Odpowiedź 147,5 zł jest jak najbardziej właściwa. Koszty materiałów pomocniczych obliczamy jako procent od całkowitych kosztów zakupu inwertera. Tu mamy inwerter za 5900 zł, a materiały pomocnicze to 2,5% tej kwoty. Wychodzi to w prosty sposób: 5900 zł pomnożone przez 0,025, co daje nam 147,5 zł. To ważne, żeby tak dokładnie analizować, bo w planowaniu inwestycji w instalacje fotowoltaiczne nie chcemy się za bardzo zdziwić przy wydatkach. W branży energii odnawialnej precyzyjne liczby pozwalają lepiej zarządzać budżetem i przewidywać, co nas czeka w przyszłości. Dobrym zwyczajem jest zawsze pamiętać o dodatkowych kosztach, takich jak materiały pomocnicze, ponieważ one mogą znacząco wpłynąć na cały koszt inwestycji, zwłaszcza w większych projektach solarnych. Dzięki temu lepiej podejmujemy decyzje o finansowaniu i możemy przewidzieć, czy inwestycja będzie opłacalna.

Pytanie 27

Z informacji zawartych w dokumentacji wynika, że roczne wydatki na energię elektryczną w obiekcie użyteczności publicznej wynoszą 6000 zł. Inwestor postanowił zamontować na dachu budynku system paneli fotowoltaicznych, aby obniżyć te wydatki. Dzięki temu koszty zużycia energii elektrycznej będą niższe o 75%. Jaką kwotę będzie płacił za energię elektryczną po przeprowadzeniu tej inwestycji?

A. 1500 zł

B. 4500 zł

C. 5925 zł

D. 5975 zł

Poprawna odpowiedź to 1500 zł, ponieważ inwestor decydując się na montaż paneli fotowoltaicznych, zmniejsza swoje roczne koszty energii elektrycznej o 75%. To oznacza, że po wdrożeniu systemu będzie płacił jedynie 25% pierwotnej kwoty rachunków. Wyliczenie jest proste: 25% z 6000 zł to 1500 zł (6000 zł x 0,25 = 1500 zł). Instalacja paneli fotowoltaicznych to nie tylko sposób na redukcję kosztów, ale również na zredukowanie śladu węglowego budynku, co jest zgodne z trendami zrównoważonego rozwoju i efektywności energetycznej. Panele fotowoltaiczne przekształcają energię słoneczną w energię elektryczną, co może znacząco obniżyć zależność od zewnętrznych dostawców energii. Przed podjęciem decyzji o inwestycji warto przeprowadzić analizę techniczną i ekonomiczną, aby oszacować potencjalne oszczędności oraz czas zwrotu z inwestycji, co jest kluczowe w kontekście długoterminowego planowania finansowego budynków użyteczności publicznej.

Pytanie 28

Z której strony dachu kopertowego domu jednorodzinnego powinno się zainstalować fotoogniwo, aby osiągnąć maksymalną roczną efektywność?

A. Na południowej stronie dachu

B. Na wschodniej stronie dachu

C. Na zachodniej stronie dachu

D. Na północnej stronie dachu

Montaż fotoogniwa na południowej połaci dachu kopertowego budynku jednorodzinnego jest najlepszym rozwiązaniem, ponieważ ta strona dachu otrzymuje najwięcej światła słonecznego przez cały rok. Południowa ekspozycja zapewnia maksymalną produkcję energii, zwłaszcza w miesiącach letnich, gdy słońce jest najwyżej na niebie. Oprócz tego, w czasie zimy, gdy słońce jest niżej, jednostki fotowoltaiczne na południowej stronie wciąż mogą produkować znaczną ilość energii, co przyczynia się do efektywności całorocznej. Zgodnie z najlepszymi praktykami w branży, instalacje PV powinny być skierowane w stronę, która minimalizuje cień i maksymalizuje nasłonecznienie. Przykładem zastosowania mogą być budynki jednorodzinne, które korzystają z systemów zarządzania energią, aby optymalizować zużycie energii wyprodukowanej przez fotoogniwa, co prowadzi do większych oszczędności na kosztach energii. Takie podejście jest zgodne z wytycznymi dotyczącymi efektywności energetycznej budynków, które zalecają maksymalizację wykorzystania odnawialnych źródeł energii.

Pytanie 29

Aby osiągnąć maksymalną wydajność przez cały rok w instalacji solarnej do podgrzewania wody użytkowej w Polsce, konieczne jest ustawienie kolektorów w odpowiednim kierunku pod kątem w stosunku do poziomu:

A. 45°

B. 20°

C. 70°

D. 90°

Ustawienie kolektorów słonecznych pod kątem 45° jest kluczowe dla maksymalnej efektywności systemu podgrzewania wody w Polsce. Taki kąt nachylenia jest optymalny ze względu na średnią szerokość geograficzną kraju, która wynosi 52°N. Zgodnie z praktykami branżowymi, kąt ten powinien być o 10-15 stopni mniejszy od szerokości geograficznej, co sprawia, że 45° to idealny wybór. Przy takim nachyleniu, kolektory mogą efektywnie zbierać promieniowanie słoneczne przez cały rok, co jest szczególnie istotne w kontekście sezonowych zmian nasłonecznienia. Przykładowo, zimą, gdy słońce znajduje się nisko nad horyzontem, kąt 45° pozwala na maksymalizację absorpcji promieni słonecznych, co przekłada się na lepsze wyniki w konwersji energii słonecznej na ciepło w systemie grzewczym. Warto także pamiętać, że powiązane z tego standardy, takie jak PN-EN 12975, określają wymagania dotyczące wydajności kolektorów słonecznych, które wzmacniają praktykę ustawienia ich pod odpowiednim kątem. Takie podejście nie tylko zwiększa efektywność energetyczną, ale również przyczynia się do obniżenia kosztów eksploatacyjnych systemu.

Pytanie 30

Do podłączenia paneli fotowoltaicznych o mocy 135 W do regulatora ładowania powinno się zastosować przewód elektryczny

A. YAKY 3x4 mm2

B. OMY 3x1,5 mm2

C. DYt 2x4 mm2

D. LgY 4 mm2

Wybór przewodu LgY 4 mm2 do połączenia paneli fotowoltaicznych o mocy 135 W z regulatorem ładowania jest zasługujący na uwagę ze względu na jego właściwości elektryczne i mechaniczne. Przewód LgY charakteryzuje się wysoką elastycznością i odpornością na działanie różnych czynników atmosferycznych, co czyni go idealnym wyborem do zastosowań zewnętrznych, takich jak instalacje fotowoltaiczne. Dzięki średnicy 4 mm2, przewód ten jest w stanie zapewnić odpowiedni przepływ prądu, co jest kluczowe dla efektywności systemu. W praktyce, przewody o większym przekroju, jak LgY 4 mm2, są w stanie zredukować straty energii oraz zwiększyć niezawodność połączeń. Użycie przewodu zgodnego z normami, takimi jak PN-EN 60228, jest niezbędne, aby zapewnić bezpieczeństwo i długotrwałe działanie instalacji. Ponadto, zastosowanie przewodów o odpowiedniej klasie ochrony IP zwiększa bezpieczeństwo całego systemu, co jest kluczowe w kontekście instalacji w zmiennych warunkach atmosferycznych i zapewnienia długotrwałej wydajności.

Pytanie 31

Jak nazywa się urządzenie stosowane w instalacjach fotowoltaicznych typu off-grid przedstawione na ilustracji?

A. Regulator ładowania.

B. Trójfazowy przekaźnik termiczny.

C. Trójbiegunowy wyłącznik silnikowy.

D. Jednofazowy wyłącznik różnicowoprądowy.

Regulator ładowania to kluczowy element systemów fotowoltaicznych typu off-grid, który zarządza procesem ładowania akumulatorów. Jego główną rolą jest zapewnienie, że akumulatory są ładowane w optymalny sposób, co chroni je przed nadmiernym rozładowaniem oraz przeładowaniem, co mogłoby skrócić ich żywotność. Regulator monitoruje napięcie i prąd, co pozwala na efektywne wykorzystanie energii słonecznej oraz zabezpiecza akumulatory przed uszkodzeniem. W praktyce, dobór odpowiedniego regulatora ładowania jest uzależniony od pojemności akumulatorów oraz mocy paneli solarnych. W branży stosuje się różne typy regulatorów, takie jak PWM (Pulse Width Modulation) i MPPT (Maximum Power Point Tracking), przy czym każdy z nich ma swoje zalety i zastosowania. Według norm branżowych, regulator powinien być dostosowany do specyfikacji technicznych akumulatorów i paneli, aby zapewnić maksymalną wydajność oraz bezpieczeństwo całego systemu.

Pytanie 32

Podstawowym urządzeniem do pomiaru i analizy charakterystyki prądowo-napięciowej jest

A. czujnik natężenia promieniowania słonecznego.

B. regulator ładowania.

C. refraktometr.

D. falownik szeregowy.

Czujnik natężenia promieniowania słonecznego, znany również jako pyranometr, jest kluczowym urządzeniem w systemach fotowoltaicznych do pomiaru charakterystyki prądowo-napięciowej. Jego podstawową funkcją jest określenie całkowitego natężenia promieniowania słonecznego padającego na powierzchnię ogniw fotowoltaicznych. To pomiar, który pozwala na ocenę wydajności paneli słonecznych w różnych warunkach oświetleniowych. Dokładne pomiary natężenia promieniowania są niezbędne do analizy charakterystyki prądowo-napięciowej, co jest istotne dla optymalizacji pracy systemów PV. W praktyce, w oparciu o te dane, można dostosowywać ustawienia systemu, aby maksymalizować produkcję energii. W branży stosuje się różne standardy, takie jak IEC 61724, które określają metody pomiaru wydajności systemów fotowoltaicznych, a czujniki te są nieodłącznym elementem tych procesów. Ich zastosowanie jest nie tylko kluczowe w badaniach naukowych, ale również w codziennym użytkowaniu instalacji fotowoltaicznych, wpływając na efektywność energetyczną i rentowność inwestycji.

Pytanie 33

Jakie rodzaje diod chronią przed termicznym uszkodzeniem paneli fotowoltaicznych podłączonych szeregowo?

A. Impulsowe

B. Tunelowe

C. Blokujące

D. Bocznikujące

Diody bocznikujące, znane także jako diody bypass, są kluczowym elementem w systemach fotowoltaicznych, które zapobiegają termicznemu zniszczeniu paneli słonecznych połączonych szeregowo. W przypadku, gdy jeden z paneli jest zacieniony lub uszkodzony, może to prowadzić do efektu hot-spot, gdzie uszkodzony panel generuje ciepło, które może prowadzić do jego degradacji lub całkowitego zniszczenia. Diody bocznikujące działają poprzez 'bypasowanie' prądu wokół uszkodzonego panelu, co pozwala pozostałym panelom na kontynuowanie pracy i generowanie energii. Przykładowo, w typowych instalacjach, diody te są umieszczane równolegle do ogniw w module fotowoltaicznym, co pozwala na efektywne zarządzanie problemami związanymi z różnymi poziomami wydajności ogniw. Zgodnie z najlepszymi praktykami branżowymi, stosowanie diod bocznikujących zwiększa niezawodność systemów PV oraz ich ogólną wydajność, minimalizując ryzyko uszkodzeń termicznych i finansowych strat związanych z koniecznością wymiany uszkodzonych paneli.

Pytanie 34

Protokół odbioru instalacji fotowoltaicznej powinien być przygotowany

A. przed każdą inspekcją instalacji

B. po próbnym uruchomieniu instalacji

C. po każdej inspekcji instalacji

D. przed próbnym uruchomieniem instalacji

Sporządzanie protokołu zdawczo-odbiorczego przed każdą kontrolą instalacji lub przed próbnym uruchomieniem jest koncepcją błędną, ponieważ nie uwzględnia rzeczywistego stanu funkcjonowania systemu. Protokół ma na celu dokumentację realnych wyników i warunków działania instalacji, co jest niemożliwe przed przeprowadzeniem jakichkolwiek testów. Istotnym elementem procesu odbioru instalacji jest również fakt, że wszelkie kontrole powinny opierać się na istniejących danych, które są uzyskiwane po próbnym uruchomieniu. Sporządzanie dokumentacji przed tym momentem może prowadzić do sytuacji, w której zapisy będą niekompletne lub niezgodne z rzeczywistością, co wpływa na dalsze zarządzanie systemem. Ponadto, podejście to może skutkować błędami w ocenie stanu technicznego instalacji, co z kolei może prowadzić do niewłaściwego użytkowania lub błędnych decyzji dotyczących konserwacji i eksploatacji. Istnieje ryzyko, że protokoły sporządzone w oparciu o teoretyczne założenia, a nie rzeczywiste dane, mogą wprowadzić w błąd osoby odpowiedzialne za zarządzanie instalacją. Z tego względu, właściwym podejściem jest tworzenie protokołu po zakończeniu próbnego uruchomienia, co zapewnia pełną i rzetelną dokumentację stanu instalacji i jej wydajności.

Pytanie 35

Fotoogniwa przekształcają energię słoneczną w energię

A. elektryczną

B. cieplną

C. mechaniczną

D. chemiczną

Fotoogniwa, znane jako ogniwa fotowoltaiczne, przekształcają energię słoneczną na energię elektryczną w procesie zwanym efektem fotowoltaicznym. Kiedy fotony ze światła słonecznego uderzają w półprzewodnikowe materiały w ogniwie, generują ruch elektronów, co prowadzi do wytworzenia prądu elektrycznego. Takie rozwiązania są coraz częściej wykorzystywane w instalacjach domowych i przemysłowych do produkcji energii odnawialnej. Przykładami zastosowania fotoogniw są panele słoneczne montowane na dachach budynków, które mogą zasilać urządzenia elektryczne, a także duże farmy fotowoltaiczne, które przyczyniają się do redukcji emisji CO2 w atmosferze. W praktyce, technologia ta jest zgodna z obecnymi standardami efektywności energetycznej i zrównoważonego rozwoju, wspierając globalne działania na rzecz ograniczenia zależności od paliw kopalnych. Wciąż rozwijają się nowe technologie, takie jak ogniwa perowskitowe, które obiecują jeszcze wyższą efektywność i niższe koszty produkcji.

Pytanie 36

Przedstawiony na rysunku regulator ładowania podłącza się do instalacji

A. słonecznej grzewczej.

B. pompy ciepła.

C. elektrowni wodnej.

D. fotowoltaicznej.

Regulator ładowania to kluczowy element systemu fotowoltaicznego, który ma za zadanie zarządzać przepływem energii z paneli słonecznych do akumulatorów. Jego główną funkcją jest kontrolowanie procesu ładowania, co ma na celu optymalizację wydajności i żywotności akumulatorów. Przykładowo, w systemach solarnych, regulator zabezpiecza akumulatory przed przeładowaniem, co może prowadzić do ich uszkodzenia. Dodatkowo, zapobiega zbyt głębokiemu rozładowaniu, co również wpływa na wydajność akumulatorów. W praktyce, odpowiedni wybór regulatora ładowania jest uzależniony od parametrów paneli słonecznych oraz specyfiki akumulatorów, co jest zgodne z normami branżowymi, takimi jak IEC 62109 dla systemów fotowoltaicznych. Zachowanie tych standardów nie tylko zwiększa efektywność systemu, ale również przyczynia się do jego dłuższej trwałości i bezpieczeństwa pracy.

Pytanie 37

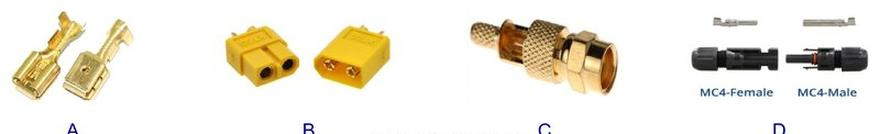

Do łączenia paneli PV ze sobą w różne konfiguracje należy stosować złączki przedstawione na rysunku

A. A.

B. C.

C. D.

D. B.

Złączki MC4, które są przedstawione w odpowiedzi D, są powszechnie stosowane w instalacjach systemów fotowoltaicznych. Dzięki ich specyfikacji, złączki te są zaprojektowane do zapewnienia bezpiecznego połączenia elektrycznego oraz odporności na trudne warunki atmosferyczne, co czyni je idealnym wyborem w aplikacjach PV. Złączki MC4 charakteryzują się prostą konstrukcją oraz możliwością szybkiego i łatwego montażu, co pozwala na oszczędność czasu przy instalacji oraz konserwacji systemów. W praktyce, użycie złączek MC4 pozwala na elastyczne konfigurowanie paneli słonecznych, umożliwiając ich szeregowe i równoległe łączenie, co jest kluczowe dla osiągnięcia optymalnego napięcia i wydajności instalacji. Stosowanie złączek MC4 jest zgodne z międzynarodowymi standardami, co dodatkowo zapewnia bezpieczeństwo i niezawodność systemów PV.

Pytanie 38

Głównym celem instalacji fotowoltaicznej typu on-grid jest produkcja energii elektrycznej

A. wyłącznie na potrzeby własne, bez podłączenia do sieci

B. do przechowywania w akumulatorach

C. na potrzeby własne oraz do sieci elektrycznej

D. w lokalizacjach, gdzie nie ma dostępu do sieci elektrycznych

Instalacja fotowoltaiczna typu on-grid jest zaprojektowana przede wszystkim do wytwarzania energii elektrycznej, która może być wykorzystywana zarówno do zaspokajania własnych potrzeb energetycznych użytkownika, jak i do zasilania sieci elektrycznej. W przypadku tego systemu energię elektryczną wytwarza się na podstawie promieniowania słonecznego, a nadmiar wyprodukowanej energii jest przesyłany do lokalnej sieci energetycznej. Dzięki temu użytkownik może korzystać z energii z paneli słonecznych, a jednocześnie wygenerować dodatkowy zysk poprzez sprzedaż nadwyżki energii. Wiele krajów stosuje systemy net meteringu, które pozwalają na rozliczanie energii, co sprawia, że instalacje on-grid stają się ekonomicznie opłacalne. Dodatkowo, te instalacje są zgodne z aktualnymi standardami branżowymi, co zapewnia ich efektywność oraz bezpieczeństwo. Przykładem może być instalacja domowa, gdzie energia z paneli zasila urządzenia elektryczne, a nadmiar energii jest oddawany do sieci, co przyczynia się do zmniejszenia rachunków za energię i korzystania z odnawialnych źródeł energii.

Pytanie 39

Jakie jest napięcie łańcucha modułów (stringu) po jego odłączeniu od falownika?

A. sumie napięć wszystkich modułów

B. nieskończoności

C. napięciu pojedynczego modułu

D. zero

Przy analizie poszczególnych niepoprawnych odpowiedzi można zauważyć, że wybór napięcia jednego modułu sugeruje zrozumienie jedynie częściowego działania systemu. Napięcie pojedynczego modułu jest istotne, lecz nie oddaje rzeczywistej charakterystyki całego stringu. W przypadku pełnego zrozumienia, należy pamiętać, że w instalacji szeregowej, napięcia modułów łączą się, co skutkuje sumarycznym napięciem końcowym. Stwierdzenie, że napięcie wynosi nieskończoność, wskazuje na brak zrozumienia podstawowych zasad obwodów elektrycznych; w rzeczywistości napięcie nie może być nieskończone, gdyż każdy moduł ma swoje ograniczenia. Z kolei zerowe napięcie budzi wątpliwości, ponieważ odłączenie od falownika nie oznacza braku napięcia w stringu. W rzeczywistości napięcie w łańcuchu może być obecne, nawet gdy nie jest podłączone do falownika. Takie błędne myślenie może wynikać z niepełnego zrozumienia działania systemów PV oraz obliczeń elektrotechnicznych. Właściwe zrozumienie zasad działania systemów fotowoltaicznych, w tym napięcia w stringu, jest kluczowe dla efektywnego projektowania i eksploatacji instalacji.

Pytanie 40

Symbol przedstawiony na rysunku oznacza

A. falownik.

B. diodę bocznikującą.

C. mostek Gretza.

D. prostownik.

Symbol przedstawiony na rysunku wskazuje na falownik, który jest kluczowym elementem w systemach elektroenergetycznych. Falowniki przekształcają prąd stały (DC) w prąd przemienny (AC), co jest niezbędne w aplikacjach takich jak systemy fotowoltaiczne, gdzie energia zgromadzona w bateriach musi być przekształcona do formy użytecznej dla urządzeń domowych. Korzystając z falowników, możliwe jest także regulowanie częstotliwości i napięcia prądu przemiennego, co pozwala na precyzyjne sterowanie silnikami elektrycznymi. Zastosowanie falowników jest zgodne z normami takimi jak IEC 61800, które określają aspekty bezpieczeństwa i wydajności w aplikacjach zasilania. Solidne zrozumienie symboliki falowników i ich funkcji może znacząco wpłynąć na optymalizację systemów zasilania, co jest kluczowe w nowoczesnych rozwiązaniach technologicznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
