Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 29 kwietnia 2026 13:46
Data zakończenia: 29 kwietnia 2026 14:16

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Tolerancja otworu o średnicy φ42H8 wynosi 0,039. Która wartość jest zgodna z prawidłowo wykonanym otworem?

A. 41,978 mm

B. 42,002 mm

C. 41,980 mm

D. 42,200 mm

Odpowiedź 42,002 mm jest jak najbardziej w porządku, bo mieści się w wymaganym zakresie tolerancji otworu φ42H8. Tolerancja ta mówi, że średnica otworu może być od 42,000 mm do 42,039 mm. Tak więc, 42,002 mm jest w tym zakresie, co oznacza, że otwór został zrobiony zgodnie z wymaganiami. W praktyce, te precyzyjne tolerancje są super ważne w inżynierii mechanicznej. Bo jeśli części mają idealnie do siebie pasować, to muszą być dokładnie wymierzone, żeby wszystko działało jak trzeba. Przykład? Montaż wałów napędowych! Muszą być tam ścisłe wymiary, żeby nie było luzów i drgań, co z kolei wydłuża żywotność podzespołów. Dlatego tak istotne jest, aby wszystko spełniało normy ISO 286, które definiują system tolerancji i pasowania.

Pytanie 2

Planowanie montażu łożysk tocznych powinno być tak zorganizowane, aby w trakcie procedury

A. umożliwić czyszczenie łożysk w nafcie lub benzynie

B. zredukować ryzyko bezpośrednich uderzeń narzędzia w pierścienie, koszyk lub elementy toczne łożyska

C. zapewnić właściwe nasmarowanie łożyska smarem stałym

D. stosować odpowiednie tuleje do wciskania łożysk, aby siła wcisku była przekazywana w jednym punkcie tulei montażowej

Unikanie bezpośrednich uderzeń narzędzi w pierścienie, koszyk lub części toczne łożyska jest kluczowe dla zapewnienia ich prawidłowego funkcjonowania oraz długowieczności. Bezpośrednie uderzenia mogą prowadzić do uszkodzenia struktury łożyska, co skutkuje jego szybszym zużyciem lub awarią. W praktyce, podczas montażu łożysk, zaleca się stosowanie odpowiednich narzędzi, takich jak tuleje montażowe, które rozkładają siłę na większej powierzchni, co minimalizuje ryzyko uszkodzenia. Zgodnie z normami branżowymi, takimi jak ISO 16281, właściwe techniki montażu łożysk tocznych obejmują także precyzyjne dopasowanie komponentów oraz kontrolę warunków otoczenia, aby uniknąć zanieczyszczeń. Przykładowo, podczas montażu łożysk w maszynach przemysłowych, ważne jest, aby wykorzystywać metody, które nie tylko chronią łożyska przed mechanicznymi uszkodzeniami, ale również zapewniają odpowiednie smarowanie, co jest niezbędne do ich efektywnej pracy.

Pytanie 3

Jakie właściwości materiałów bada młot Charpy'ego?

A. twardość materiałów

B. plastyczność materiałów

C. uderzeniową wytrzymałość materiałów

D. gęstość materiałów

Młot Charpy'ego jest standardowym narzędziem wykorzystywanym do pomiaru udarności materiałów, co jest kluczowe dla oceny ich odporności na nagłe obciążenia. Udarność definiuje zdolność materiału do absorbowania energii podczas łamania, co ma fundamentalne znaczenie w wielu zastosowaniach inżynieryjnych, szczególnie w przemyśle budowlanym i motoryzacyjnym. W teście Charpy'ego próbka materiału w kształcie prostokąta jest umieszczana w specjalnym uchwycie, a następnie uderzana przez wahadło. Ilość energii potrzebnej do złamania próbki jest mierzona i wykorzystywana do oceny właściwości materiału. Przykładowo, materiały o wysokiej udarności, takie jak niektóre stopy stali, są preferowane w konstrukcjach narażonych na dynamiczne obciążenia, jak mosty czy struktury nośne. Zgodnie z normami, takimi jak ISO 148, test Charpy'ego jest powszechnie stosowany do klasyfikacji materiałów oraz ich zastosowania w różnych warunkach atmosferycznych i obciążeniowych, co czyni go niezbędnym narzędziem w inżynierii materiałowej.

Pytanie 4

Sworznie charakteryzujące się wysoką twardością powierzchni oraz ciągliwością rdzenia są produkowane ze stali

A. do ulepszania cieplnego

B. narzędziowej węglowej

C. ogólnego przeznaczenia

D. narzędziowej stopowej

Odpowiedź "do ulepszania cieplnego" jest prawidłowa, ponieważ stali o dużej twardości warstwy wierzchniej i ciągliwym rdzeniu używa się głównie w zastosowaniach, gdzie wymagane są wysokie właściwości mechaniczne. Ulepszanie cieplne to proces, który łączy hartowanie i odpuszczanie, co pozwala uzyskać odpowiednią równowagę między twardością a ciągliwością. W praktyce, takie sworznie znajdują zastosowanie w przemyśle motoryzacyjnym, maszynowym oraz w produkcji narzędzi, gdzie odporność na zużycie i deformacje jest kluczowa. Przykładem mogą być elementy układów przeniesienia napędu, takie jak wały czy zębniki, które muszą wytrzymywać duże obciążenia i jednocześnie nie ulegać pęknięciom. W branży inżynieryjnej standardy takie jak ISO 683-1 określają wymagania dotyczące stali ulepszanej cieplnie, co zapewnia wysoką jakość i niezawodność komponentów.

Pytanie 5

Skrót, którym określa się metodę chemicznego osadzania powłok z gazu, to

A. CVD

B. HRC

C. CNP

D. PVD

CVD, czyli chemiczne osadzanie z fazy gazowej, to metoda, która świetnie sprawdza się przy tworzeniu cienkowarstwowych powłok na różnych materiałach. W skrócie, chodzi o to, że gazy precursorowe reagują ze sobą i tworzą stałą substancję, która osadza się na podłożu. To jest naprawdę ważne, szczególnie w przemyśle półprzewodnikowym, bo dzięki CVD możemy produkować warstwy dielektryczne, metaliczne i półprzewodnikowe, co jest super istotne przy budowie układów scalonych. Na przykład, warstwy SiO2 czy Si3N4, które są znane każdemu, kto ma do czynienia z tranzystorami, są często produkowane właśnie tą metodą. W optyce CVD też ma swoje miejsce – pozwala na tworzenie powłok antyrefleksyjnych i ochronnych na soczewkach. Warto pamiętać, że korzystając z tej technologii, trzeba przestrzegać norm bezpieczeństwa i jakości, jak ISO 9001, żeby wszystko szło zgodnie z planem i było powtarzalne. Dzięki temu, że mamy kontrolę nad warunkami procesu, CVD umożliwia osiągnięcie powłok o rewelacyjnych właściwościach mechanicznych i chemicznych, co czyni tę metodę naprawdę cenioną w różnych branżach przemysłowych.

Pytanie 6

Aby uzyskać twardą oraz odporną na ścieranie powierzchnię krzywek sterujących, należy poddać je procesowi hartowania

A. stopniowemu

B. indukcyjnemu

C. izotermicznemu

D. zwykłemu

Hartowanie indukcyjne to proces, który polega na podgrzewaniu wybranych części metalowych (w tym przypadku krzywek sterujących) za pomocą energii elektrycznej generowanej przez indukcję elektromagnetyczną. Proces ten zapewnia bardzo szybkie nagrzewanie do wysokich temperatur, co skutkuje uzyskaniem twardej i odpornej na ścieranie warstwy przypowierzchniowej. Hartowanie indukcyjne jest często stosowane w przemyśle motoryzacyjnym oraz w produkcji narzędzi, gdzie wymagana jest duża wytrzymałość mechaniczna oraz odporność na zużycie. Przykładowo, krzywki stosowane w silnikach spalinowych muszą wytrzymywać wysokie obciążenia i ścieranie, co czyni hartowanie indukcyjne idealnym rozwiązaniem w ich produkcji. Ponadto, dzięki precyzyjnemu kontrolowaniu głębokości hartowania, możliwe jest osiągnięcie optymalnych właściwości mechanicznych bez wpływu na resztę elementu, co jest zgodne z najlepszymi praktykami inżynieryjnymi i standardami jakości. Takie podejście zapewnia długotrwałą wydajność oraz niezawodność komponentów mechanicznych.

Pytanie 7

Podczas montażu mechanizmu przedstawionego na rysunku należy zwrócić szczególną uwagę, aby

A. nakrętka miała luzy poosiowe względem śruby.

B. oś nakrętki ściśle pokrywała się z osią śruby.

C. przy obracaniu śruby w obie strony występowało bicie.

D. wkręcanie i wykręcanie odbywało się skokowo.

Odpowiedź wskazująca, że oś nakrętki ściśle pokrywa się z osią śruby, jest kluczowa dla prawidłowego funkcjonowania mechanizmu. Precyzyjne wycentrowanie osi nakrętki i śruby minimalizuje ryzyko występowania luzów oraz zapobiega ewentualnym uszkodzeniom elementów mechanicznych. W praktyce oznacza to, że podczas montażu należy stosować narzędzia do precyzyjnego ustawienia, takie jak suwmiarki czy poziomice, aby zapewnić idealne dopasowanie. W branży inżynieryjnej, stosowanie takich praktyk jest zgodne z normami ISO, które podkreślają znaczenie precyzji w montażu mechanizmów. Dobrze zmontowany mechanizm nie tylko działa efektywniej, ale także ma dłuższą żywotność, co jest istotne w kontekście obniżenia kosztów eksploatacji. Poprawne ułożenie osi jest również istotne w kontekście bezpieczeństwa, gdyż niewłaściwie zamontowane elementy mogą prowadzić do awarii i zagrożenia dla użytkowników.

Pytanie 8

Jakie są łączne koszty produkcji 10 kół zębatych, jeśli czas obróbki jednej sztuki wynosi 20 minut, cena materiału to 20 zł za sztukę, koszt energii elektrycznej to 4,50 zł za godzinę, a wynagrodzenie pracownika to 30 zł za godzinę?

A. 515 zł

B. 445 zł

C. 315 zł

D. 545 zł

Aby obliczyć koszt wytworzenia 10 kół zębatych, musimy uwzględnić zarówno koszt materiałów, jak i koszty operacyjne związane z pracą oraz energią. Koszt materiału na 10 sztuk wynosi 10 * 20 zł = 200 zł. Obróbka jednego koła zębatego trwa 20 minut, co oznacza, że na 10 kół zębatych potrzebujemy 200 minut, czyli 3 godziny i 20 minut. Koszt pracy pracownika wynosi 30 zł za godzinę, więc za 3,33 godziny (200 minut) koszt pracy wyniesie 3,33 * 30 zł = 100 zł. Następnie, koszt energii elektrycznej, który wynosi 4,50 zł za godzinę, w przypadku 3 godzin i 20 minut będzie równy 4,50 zł * 3,33 = 15 zł. Sumując wszystkie koszty: 200 zł (materiał) + 100 zł (praca) + 15 zł (energia) = 315 zł. Takie podejście jest zgodne z dobrymi praktykami w zakresie kalkulacji kosztów w przemyśle, które uwzględniają zarówno surowce, jak i koszty operacyjne.

Pytanie 9

Jaki jest koszt jednostkowy produkcji elementu, jeśli obróbka jednej sztuki trwa 30 minut, cena materiału wynosi 10 zł/szt., koszt energii elektrycznej to 5 zł/godz., a wynagrodzenie pracownika to 30 zł/godz.?

A. 45,00 zł

B. 65,00 zł

C. 27,50 zł

D. 42,50 zł

Koszt jednostkowy wytworzenia elementu oblicza się, sumując koszty materiałów, pracy i energii. W tym przypadku, koszt materiału wynosi 10 zł, co stanowi podstawowy koszt surowca. Koszt pracy można obliczyć na podstawie stawki godzinowej pracownika. Pracownik zarabia 30 zł za godzinę, a obróbka 1 sztuki trwa 30 minut, co oznacza, że koszt pracy na jeden element wynosi 15 zł (30 zł/godz. * 0,5 godz.). Koszt energii elektrycznej, przy stawce 5 zł za godzinę, dla 30 minut to 2,50 zł (5 zł/godz. * 0,5 godz.). Sumując wszystkie te koszty: 10 zł (materiał) + 15 zł (praca) + 2,50 zł (energia), otrzymujemy 27,50 zł jako całkowity koszt jednostkowy. Taki sposób kalkulacji kosztów jednostkowych jest zgodny z najlepszymi praktykami w zarządzaniu kosztami produkcji, umożliwiając efektywne planowanie budżetu i optymalizację procesów produkcyjnych.

Pytanie 10

Ostatnia faza projektowania procesu produkcji koła zębatego to

A. opracowanie programu produkcji

B. analiza techniczno-ekonomiczna

C. ocena zainstalowanych urządzeń

D. przygotowanie dokumentacji technologicznej

Analiza techniczno-ekonomiczna, analiza zainstalowanych maszyn oraz wykonanie programu produkcji to ważne etapy procesu wytwarzania, jednak nie są ostatnim etapem w projektowaniu procesu produkcji koła zębatego. Analiza techniczno-ekonomiczna ma na celu ocenę wykonalności projektu oraz oszacowanie kosztów i korzyści związanych z jego realizacją, co jest istotne, ale odbywa się wcześniej niż faza dokumentacji. Z kolei analiza zainstalowanych maszyn koncentruje się na ocenie dostępnych zasobów produkcyjnych i ich zdolności do realizacji zaplanowanej produkcji, co również jest kluczowym krokiem, lecz nie finalizuje procesu projektowania. Wykonanie programu produkcji dotyczy planowania harmonogramu wytwarzania, co jest niezbędne do efektywnej realizacji zleceń, ale nie obejmuje jeszcze stworzenia pełnej dokumentacji technologicznej, która zawiera wszystkie szczegóły dotyczące procesu. Wiele osób myli te etapy, sądząc, że mają one równorzędne znaczenie na końcu procesu, podczas gdy dokumentacja technologiczna stanowi formalne zakończenie etapu projektowania i podsumowanie wszystkich wcześniejszych analiz oraz decyzji. Ostatecznie, brak odpowiedniego dokumentu może prowadzić do błędów w produkcji, obniżenia jakości produktu oraz wzrostu kosztów operacyjnych.

Pytanie 11

Korzystanie z kokili jest możliwe w trakcie

A. odlewania.

B. udoskonalania.

C. ciągnięcia.

D. kalibracji.

Użycie kokili jest kluczowym etapem w procesie odlewania, który polega na formowaniu metalu w postaci płynnej w odpowiednich kształtach. Kokila to forma, zazwyczaj wykonana z materiałów odpornych na wysokie temperatury, takich jak stal czy żeliwo, która umożliwia odlewanie metalowych komponentów. Proces odlewania w kokilach jest szczególnie użyteczny w produkcji detali o dużej dokładności wymiarowej oraz gładkiej powierzchni, co jest niezbędne w wielu branżach, takich jak motoryzacja czy lotnictwo. Przykładem mogą być elementy silników, które muszą spełniać rygorystyczne normy jakości. Stosując kokile, można uzyskać powtarzalność kształtów i wymiarów, co jest zgodne z najlepszymi praktykami przemysłowymi. Dodatkowo, odlewanie w kokilach pozwala na efektywne wykorzystanie materiałów, co ma istotne znaczenie w kontekście optymalizacji kosztów produkcji.

Pytanie 12

Śruby należy zabezpieczyć smarem przed skutkami korozji

A. półpłynnym

B. miedziowym

C. silikonowym

D. grafitowym

Wybór innych smarów, takich jak smar miedziowy, półpłynny czy silikonowy, w kontekście zabezpieczania połączeń śrubowych przed korozją, może prowadzić do nieoptymalnych rezultatów. Smar miedziowy, choć używany w niektórych aplikacjach, może wprowadzać ryzyko korozji galwanicznej, zwłaszcza gdy jest stosowany w połączeniach z innymi metalami, co może powodować szybsze niszczenie materiałów. Ponadto, nie zapewnia on takiego smarowania, jak grafit, co prowadzi do zwiększonego oporu w czasie dokręcania. Z kolei smar półpłynny, mimo że może być stosowany w różnych warunkach, nie jest specjalnie przystosowany do wysokotemperaturowych lub ekstremalnych aplikacji, a jego zdolność do ochrony przed korozją jest ograniczona. Natomiast smar silikonowy, choć świetny do uszczelniania i ochrony przed wilgocią, nie jest odpowiedni do smarowania połączeń śrubowych, ponieważ nie zapewnia wystarczającej ochrony przed korozją i niezbędnego smarowania w trakcie eksploatacji. Wybory te często wynikają z niepełnego zrozumienia właściwości materiałów lub nieodpowiednich praktyk w doborze smarów, co może prowadzić do niewłaściwego funkcjonowania połączeń i skrócenia ich żywotności. Z tego względu kluczowe jest podejście oparte na solidnych podstawach wiedzy technicznej oraz przemyślanym doborze odpowiednich materiałów.

Pytanie 13

Która z poniższych cech nie jest uznawana za właściwość technologiczną materiału?

A. lejność

B. hartowność

C. przewodność

D. ciągliwość

Przewodność, jako właściwość materiału, odnosi się do jego zdolności do przewodzenia prądu elektrycznego lub ciepła. W kontekście właściwości technologicznych materiałów, przewodność nie jest zaliczana do kluczowych parametrów, które wskazują na zdolność materiału do obróbki lub formowania, co jest istotne w przypadku ciągliwości, lejności i hartowności. Przykłady zastosowania przewodności obejmują materiały stosowane w elektronice, takie jak miedź czy aluminium, gdzie ich przewodność elektryczna jest kluczowa dla efektywności komponentów elektronicznych. Z drugiej strony, właściwości takie jak ciągliwość, która odnosi się do zdolności materiału do deformacji plastycznej bez łamania, oraz hartowność, definiują jego odpowiedź na procesy obróbcze. W związku z tym, zrozumienie różnic między tymi właściwościami jest kluczowe dla inżynierów i projektantów, którzy muszą dobierać materiały odpowiednio do ich zastosowania w branży budowlanej, motoryzacyjnej czy elektronicznej.

Pytanie 14

W programach CAD polilinie stosuje się do

A. kreskowania przekrojów.

B. generowania konturów figur geometrycznych.

C. wyliczania zestawu części.

D. wymiarowania konturów elementów.

Polilinie w programach CAD są niezwykle wszechstronnym narzędziem, które umożliwia tworzenie konturów figur geometrycznych. Polilinie, w przeciwieństwie do pojedynczych linii, składają się z wielu segmentów połączonych w jedną całość, co pozwala na bardziej skomplikowane kształty i kontury. Dzięki tej funkcjonalności, projektanci mogą łatwo modelować obiekty, które mają zarówno proste, jak i złożone geometrię. Na przykład, w projektowaniu mechanicznych części urządzeń, polilinie pozwalają na szybkie i precyzyjne stworzenie konturów, które następnie mogą być używane do generowania rysunków technicznych, co jest zgodne z normą ISO 128, dotyczącą rysunku technicznego. Użycie polilinii w CAD przyspiesza proces projektowania i minimalizuje błędy, ponieważ pozwala na łatwą edycję i modyfikację kształtów. W praktyce, często korzysta się z polilinii do rysowania profilów w branżach takich jak architektura, inżynieria mechaniczna czy projektowanie elektroniczne.

Pytanie 15

Do wykonania uzębienia wieńca koła zębatego należy zastosować narzędzie przedstawione na zdjęciu oznaczonym literą

A. A.

B. B.

C. D.

D. C.

Narzędzie oznaczone literą D to frez ślimakowy, które jest fundamentalnym elementem w procesie wytwarzania uzębienia kół zębatych. Frezy ślimakowe charakteryzują się spiralnym kształtem zębów, co umożliwia efektywne skrawanie materiału wzdłuż osi narzędzia. Dzięki temu, uzębienie kół zębatych może być formowane z wysoką precyzją i powtarzalnością, co jest kluczowe w aplikacjach wymagających dużej dokładności, takich jak w przemyśle motoryzacyjnym czy lotniczym. Użycie freza ślimakowego pozwala na uzyskanie odpowiedniego profilu zęba, który zapewnia optymalne przenoszenie momentu obrotowego oraz minimalizuje hałas i wibracje podczas pracy. W praktyce, narzędzie to jest stosowane z maszyny CNC, co dodatkowo podnosi jakość obrabianych elementów. Zgodnie z aktualnymi standardami ISO dotyczącymi obróbki skrawaniem, wybór narzędzi powinien być zgodny z rodzajem materiału oraz oczekiwaną geometrią uzębienia. W związku z tym, frez ślimakowy jest rekomendowany w wielu procedurach produkcyjnych, co czyni go niezastąpionym w technologii mechanicznej.

Pytanie 16

Podczas naprawy podzespołu wymieniono 6 śrub mocujących, 4 łożyska toczne oraz 2 uszczelki. Remont trwał 4,5 godziny. Określ koszt naprawy podzespołu, korzystając z danych zawartych w tabeli.

Dane wejściowe	Cena jednostkowa zł
Śruba mocująca	2,50
Kołek ustalający	1,20
Łożysko toczne	35,00
Łożysko ślizgowe	40,00
Uszczelka	4,50
Koszt 1 roboczogodziny	72,00

A. 426,00 zł

B. 508,00 zł

C. 434,20 zł

D. 488,00 zł

Wybór odpowiedzi 488,00 zł jest poprawny, ponieważ prawidłowo odzwierciedla całkowity koszt naprawy podzespołu. Proces ten obejmował wymianę sześciu śrub mocujących, czterech łożysk tocznych oraz dwóch uszczelek, co należy uwzględnić przy obliczaniu kosztów materiałów. Kluczowym aspektem obliczeń jest również koszt robocizny, który w typowych procedurach serwisowych jest obliczany na podstawie godzin pracy oraz stawki za roboczogodzinę. Używanie szczegółowej wyceny części oraz ich kosztów robocizny jest standardem w branży, co zapewnia przejrzystość oraz efektywność finansową. W trakcie takich napraw warto również rozważyć zalecane praktyki, jak stosowanie materiałów wysokiej jakości, co może wpłynąć na trwałość podzespołu. Poprawne podejście do kalkulacji kosztów naprawy jest nie tylko istotne dla poprawności finansowej, ale także dla budowania zaufania między dostawcą usług a klientem.

Pytanie 17

Zgrzewanie jest metodą używaną do łączenia rur

A. doczołowe

B. punktowe

C. liniowe

D. garbowe

Zgrzewanie doczołowe to fajna technika, by łączyć rury. Tutaj obie końcówki rur są podgrzewane i potem łączone pod ciśnieniem. To jedna z najczęściej wykorzystywanych metod w przemyśle, zwłaszcza do rurociągów z tworzyw sztucznych, takich jak PVC, PE, czy PP. Kluczowym w tym wszystkim jest to, żeby dobrze ustawić temperaturę i czas zgrzewania, bo to wpływa na trwałość i szczelność połączenia. Na przykład w budownictwie wodociągowym właśnie zgrzewanie doczołowe rur PVC jest wykorzystane do tworzenia systemów, które muszą wytrzymać wysokie ciśnienia. Trzeba też pamiętać o normach jak PN-EN 12007 czy PN-EN 1452, które pomagają zapewnić właściwą jakość. Użycie tej metody w rurociągach wodnych czy gazowych to nie tylko wytrzymałość, ale też zmniejszenie ryzyka wycieków, co jest mega ważne dla ochrony środowiska.

Pytanie 18

Na rysunku przedstawiono głowicę rewolwerową zamontowaną w

A. koniku tokarki.

B. suporcie narzędziowym.

C. uchwycie samocentrującym.

D. imaku nożowym.

Głowica rewolwerowa, która jest zamontowana na koniku tokarki, to rozwiązanie stosowane w obróbce skrawaniem, umożliwiające bardzo szybką wymianę narzędzi. Konik tokarki jest kluczowym elementem, który dostarcza wsparcia dla obrabianego materiału oraz pozwala na montaż różnych narzędzi, w tym głowic rewolwerowych, co zwiększa efektywność procesu produkcji. Warto zaznaczyć, że głowice rewolwerowe są szeroko stosowane w przemyśle, umożliwiając wykorzystanie wielu narzędzi w jednym cyklu roboczym, co znacznie skraca czas operacyjny. Dzięki zastosowaniu tego rozwiązania można łatwo dostosować tokarkę do różnych zadań obróbczych, co jest zgodne z najlepszymi praktykami w obróbce mechanicznej. Dodatkowo, odpowiednie ustawienie głowicy oraz jej precyzyjne działanie mają kluczowe znaczenie dla uzyskania wysokiej jakości powierzchni obrabianych, co jest istotne w kontekście standardów jakości w przemyśle. Systemy te są również projektowane z myślą o minimalizacji przestojów, co jest istotnym elementem efektywności produkcji.

Pytanie 19

Realizacja elementu metodą skrawania odbywa się na podstawie rysunku

A. złożeniowego

B. montażowego

C. wykonawczego

D. schematycznego

Rysunek wykonawczy jest kluczowym dokumentem inżynieryjnym, który zawiera szczegółowe informacje dotyczące wymiarów, tolerancji oraz technologicznych parametrów obróbki skrawaniem. Jest on podstawą do przeprowadzenia procesu produkcyjnego, ponieważ pozwala na dokładne odwzorowanie zamierzonego kształtu części. W praktyce, wykonawczy rysunek zawiera również notacje dotyczące materiałów, wykończenia powierzchni oraz technologii obróbczej, co jest niezbędne do prawidłowego przeprowadzenia obróbki na maszynach CNC. Przykładem zastosowania rysunku wykonawczego mogą być projekty części maszyn, gdzie precyzja i dokładność wymiarów są kluczowe dla późniejszego montażu i funkcjonowania całego mechanizmu. W branży inżynieryjnej stosuje się również standardy ISO, które określają zasady przygotowywania rysunków wykonawczych, zapewniając ich czytelność i jednoznaczność, co jest istotne dla komunikacji między projektantami a wykonawcami.

Pytanie 20

Jakie metody obróbcze można zastosować do zahartowanych elementów maszyn?

A. szlifowanie

B. gwintowanie

C. przeciąganie

D. wiercenie

Szlifowanie to proces obróbczy, który wykorzystuje narzędzia ścierne do usuwania materiału z powierzchni elementów metalowych, w tym zahartowanych części maszyn. Dzięki zastosowaniu ostrych ziaren ściernych, szlifowanie pozwala na uzyskanie wysokiej jakości wykończenia, precyzyjnych tolerancji oraz eliminację naprężeń na powierzchni obrabianego materiału. W przypadku zahartowanych części, które charakteryzują się wysoką twardością, inne metody obróbcze, takie jak wiercenie czy gwintowanie, mogą prowadzić do szybszego zużycia narzędzi roboczych oraz nieefektywności procesu. W praktyce, szlifowanie jest rutynowo stosowane w przemyśle motoryzacyjnym, lotniczym oraz w produkcji maszyn, gdzie precyzyjne dopasowanie elementów jest kluczowe. Na przykład, w procesie produkcji wałów korbowych, szlifowanie pozwala na osiągnięcie wymaganej gładkości oraz wymiarów, co przekłada się na niezawodność i trwałość silnika. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie dokładności i jakości w obróbce, co czyni szlifowanie nieodzownym elementem nowoczesnych procesów produkcyjnych.

Pytanie 21

Jakiej czynności nie powinno się przeprowadzać na płycie traserskiej?

A. Prostowania blach

B. Trasowania przestrzennego

C. Dokonywania pomiarów

D. Zadrapywania płaszczyzn

Prostowanie blach na płycie traserskiej jest niewłaściwe, ponieważ płyta traserska jest zaprojektowana głównie do precyzyjnego pomiaru i trasowania, a nie do mechanicznych operacji obróbczych. Płyta traserska powinna być używana do wskazywania, wyznaczania i kontrolowania geometrii części, co jest istotne w procesach projektowych i produkcyjnych. W praktyce, podczas trasowania, ważne jest, aby utrzymać powierzchnię płyty w idealnym stanie, co pozwala na uzyskanie dokładnych wyników pomiarów. Użycie płyty traserskiej do prostowania blach może prowadzić do uszkodzenia zarówno płyty, jak i blach, co wpływa na jakość końcowego produktu. Zgodnie z normami branżowymi, płyty traserskie powinny być używane zgodnie z ich przeznaczeniem, aby zapewnić wysoką precyzję i niezawodność w procesach produkcyjnych. Dobrym przykładem zastosowania płyty traserskiej jest wyznaczanie punktów montażowych lub trasowanie linii cięcia, gdzie jej precyzyjne właściwości są kluczowe dla dalszej obróbki.

Pytanie 22

Który frez należy zastosować do frezowania rowka pod wpust przedstawionego na rysunku?

A. Palcowy.

B. Tarczowy.

C. Kształtowy.

D. Kątowy.

Frez palcowy to narzędzie skrawające, które idealnie nadaje się do frezowania rowków pod wpusty. Jego konstrukcja, z wąskim ostrzem, pozwala na precyzyjne wykonanie otworów o odpowiednich wymiarach oraz głębokości, co jest kluczowe w wielu zastosowaniach inżynieryjnych i produkcyjnych. Stosując frez palcowy, uzyskujemy gładkie ścianki rowka, co jest istotne dla prawidłowego montażu elementów pasujących, takich jak wałki czy trzpienie. W praktyce, frezy palcowe występują w różnych średnicach i długościach, co umożliwia ich zastosowanie w różnorodnych materiałach, od stali po tworzywa sztuczne. W branży obróbczej, stosowanie odpowiednich narzędzi skrawających jest kluczowe dla zapewnienia wysokiej jakości produkcji oraz zwiększenia efektywności procesów. Dlatego znajomość zastosowań frezów palcowych oraz ich właściwości jest niezbędna dla każdego technika i inżyniera w dziedzinie obróbki skrawaniem.

Pytanie 23

Korpus dzielony do osadzenia łożyska przedstawiony na rysunku, wykonany jest metodą odlewania

A. z brązu.

B. ze staliwa.

C. ze stali.

D. z mosiądzu.

Odpowiedź "ze staliwa" jest prawidłowa, ponieważ staliwo, będące stopem żelaza z węglem oraz innymi pierwiastkami, zapewnia optymalne właściwości mechaniczne, co jest kluczowe w kontekście produkcji korpusów dzielonych do osadzenia łożysk. Dzięki swojej wysokiej wytrzymałości na ściskanie i odporności na zużycie, staliwo znajduje szerokie zastosowanie w inżynierii mechanicznej, w tym w produkcji elementów maszyn wymagających dużej precyzji i trwałości. W przemyśle odlewniczym staliwo jest preferowane ze względu na swoje dobre właściwości odlewnicze, co umożliwia uzyskanie skomplikowanych kształtów oraz wysokiej jakości powierzchni. W praktyce korpusy łożysk wykonane ze staliwa charakteryzują się długą żywotnością oraz niezawodnością w trudnych warunkach pracy, co jest zgodne z normami PN-EN 15552 dotyczącymi odlewów metalowych. Takie podejście do materiałów przyczynia się do zwiększenia efektywności i bezpieczeństwa maszyn, co jest kluczowe w nowoczesnym przemyśle.

Pytanie 24

Rodzaj systemu produkcji, który opiera się na podziale, specjalizacji oraz nieprzerwanej pracy, jest typowy dla wytwarzania

A. prototypowego

B. rzemieślniczego

C. masowego

D. seryjnego

Produkcja masowa to taki system, w którym wszystko jest podzielone na różne etapy. Każdy etap zajmuje się innymi zadaniami i dzięki temu można osiągnąć naprawdę dużą wydajność. W praktyce wygląda to tak, że różne grupy ludzi albo maszyny pracują nad różnymi częściami produkcji, przez co wszystko idzie sprawniej i szybciej. Weźmy na przykład fabryki samochodów. Tam robią setki tysięcy aut rocznie, a każdy element, od silnika po elektronikę, jest produkowany w wyspecjalizowanych liniach. W takich zakładach często korzysta się też z metod Lean Manufacturing, które pomagają zredukować marnotrawstwo i usprawnić każdy krok w produkcji, dzięki czemu jeszcze bardziej zwiększamy efektywność.

Pytanie 25

Jaki system jest wykorzystywany do optymalizacji pełnego potencjału infrastruktury produkcyjnej?

A. CAM

B. EDM

C. CAD

D. CMM

CAD (Computer-Aided Design) to narzędzie używane głównie do projektowania i modelowania części oraz systemów, ale nie zajmuje się bezpośrednio procesami produkcyjnymi. Użytkownicy mogą mylnie sądzić, że CAD i CAM są tym samym, jednak CAD koncentruje się na aspektach wizualizacji i inżynierii, podczas gdy CAM zajmuje się operacyjnym zarządzaniem maszynami i ich programowaniem. EDM (Electrical Discharge Machining) to proces obróbczy, który wykorzystuje wyładowania elektryczne do usuwania materiału, ale nie jest systemem do maksymalizacji wykorzystania oprzyrządowania. Ta technologia jest specyficzna dla pewnych rodzajów materiałów i nie jest uniwersalnym rozwiązaniem w kontekście optymalizacji całego procesu produkcyjnego. CMM (Coordinate Measuring Machine) to urządzenie pomiarowe, które służy do oceny wymiarów i tolerancji wyprodukowanych elementów, a jego rola ogranicza się do kontroli jakości, a nie efektywności produkcji. Wybór niewłaściwego systemu może prowadzić do obniżenia wydajności i jakości produkcji, co podkreśla znaczenie zrozumienia różnic między tymi technologiami oraz ich zastosowaniami w praktyce przemysłowej. Użytkownicy często mylą funkcje tych narzędzi, co prowadzi do nieefektywnego zarządzania procesami wytwórczymi.

Pytanie 26

Którego rodzaju materiału nie wykorzystuje się do produkcji elementów tocznych oraz pierścieni?

A. Elastomeru technicznego

B. Stali łożyskowej

C. Stali wysokoazotowej nierdzewnej

D. Materiału ceramicznego

Elastomery techniczne to naprawdę ciekawe materiały. Mają dużą elastyczność i mogą się całkiem sporo deformować pod obciążeniem. Ale mówiąc o elementach tocznych i pierścieniach, które potrzebują precyzji oraz sztywności, elastomery raczej się nie sprawdzą. Pomyślmy o łożyskach czy prowadnicach – one pracują w dość ekstremalnych warunkach, z dużymi prędkościami i obciążeniami, więc potrzebują materiałów, które będą trwałe. Na przykład, mamy normę ISO 281, która mówi, jakie materiały powinny być stosowane w łożyskach. W praktyce zazwyczaj wybiera się stal łożyskową, bo ma świetne właściwości mechaniczne i jest odporna na zmęczenie. A stal wysokoazotowa nierdzewna, z jej odpornością na korozję, też ma swoje miejsce w trudnych warunkach. Więc chociaż elastomery są fajne w wielu zastosowaniach, nie nadają się do robienia elementów tocznych oraz pierścieni.

Pytanie 27

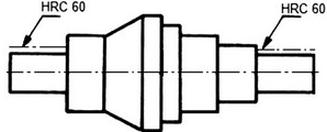

Powierzchnie oznaczone na rysunku symbolem HRC 60 powinny być

A. fosforanowane.

B. węgloazotowane.

C. polerowane.

D. szlifowane.

Odpowiedź węgloazotowane jest prawidłowa, ponieważ proces ten jest kluczowy dla uzyskania wymaganego poziomu twardości materiału, jakim jest HRC 60. Węgloazotowanie to proces cieplno-chemiczny, który polega na jednoczesnym nasyceniu powierzchni materiału węglem i azotem. W wyniku tego procesu, na powierzchni stali następuje wzrost twardości oraz odporności na zużycie, co jest niezbędne w przypadku elementów narażonych na wysokie obciążenia mechaniczne. Przykładowo, węgloazotowane stalowe komponenty znajdują zastosowanie w przemyśle motoryzacyjnym, gdzie wymagane są wysokie parametry wytrzymałościowe w połączeniu z odpornością na ścieranie. Warto przy tym zauważyć, że twardość HRC 60 jest osiągalna właśnie dzięki odpowiednim procesom obróbczo-chemicznym, co znajduje potwierdzenie w normach branżowych, takich jak ISO 10304, które dotyczą obróbki cieplnej stali. Takie standardy wskazują na konieczność stosowania węgloazotowania w celu osiągnięcia wymaganych właściwości materiałowych.

Pytanie 28

Proces formowania powierzchni walcowych wałków o stopniowanej strukturze realizuje się poprzez

A. wiercenie

B. frezowanie

C. toczenie

D. dłutowanie

Toczenie to jedna z podstawowych metod obróbczych stosowanych w przemyśle do kształtowania walców i wałków o różnych średnicach oraz długościach. Proces toczenia polega na obracaniu materiału wokół osi, podczas gdy narzędzie skrawające (nożyk tokarski) przemieszcza się wzdłuż długości wałka, usuwając materiał. Ta metoda jest szczególnie efektywna w produkcji wałków stopniowanych, ponieważ pozwala na uzyskanie precyzyjnych wymiarów oraz gładkich powierzchni. Przykładem zastosowania toczenia w przemyśle może być produkcja wałków dla silników, które muszą charakteryzować się bardzo dokładnym wykończeniem. Zgodnie z normą ISO 2768, toczenie może osiągnąć tolerancje w zakresie H6, co jest istotne w kontekście współpracy elementów mechanicznych. Dobre praktyki w toczeniu obejmują dobór odpowiednich parametrów skrawania, takich jak prędkość obrotowa, posuw oraz głębokość skrawania, co zapewnia optymalizację procesu oraz minimalizację zużycia narzędzi skrawających.

Pytanie 29

Do sprawdzenia stanu technicznego łożyska tocznego podczas jego pracy, należy zastosować przyrząd przedstawiony na zdjęciu oznaczonym literą

A. C.

B. B.

C. D.

D. A.

Odpowiedź C to świetny wybór! Stetoskop techniczny to naprawdę przydatne narzędzie w diagnostyce łożysk tocznych. Dzięki niemu inżynierowie mogą usłyszeć dźwięki, które wydają łożyska w trakcie pracy. To właśnie te dźwięki mogą wiele powiedzieć o ich stanie. Na przykład, jak słychać piski czy stuki, to może być znak, że coś jest nie tak, na przykład łożysko się zużywa albo jest źle zamontowane. W przemyśle maszynowym to bardzo ważne, żeby regularnie sprawdzać te dźwięki, bo to pomaga uniknąć większych problemów i przestojów. Dlatego warto się nauczyć, jak używać stetoskopu, żeby mieć pod kontrolą stan łożysk tocznych.

Pytanie 30

Produkcja charakteryzująca się niską liczbą wytwarzanych wyrobów oraz jednorazowością realizacji to

A. jednostkowa

B. małoseryjna

C. seryjna

D. masowa

Produkcja jednostkowa odnosi się do wytwarzania pojedynczych, unikalnych produktów, co jest charakterystyczne dla projektów na specjalne zamówienie lub prototypów. W tym modelu produkcji kluczowe jest dostosowanie wyrobu do specyficznych wymagań klienta, co wymaga zarówno elastyczności, jak i wysokiego poziomu wiedzy fachowej. Przykłady produkcji jednostkowej obejmują budowę maszyn na zamówienie, produkcję dzieł sztuki, a także realizację skomplikowanych projektów budowlanych, gdzie każdy produkt jest unikalny. W praktyce realizacja tego typu produkcji wymaga zastosowania nowoczesnych technologii, takich jak CAD (Computer-Aided Design) oraz programowania CNC (Computer Numerical Control), co pozwala na precyzyjne dostosowanie każdego elementu do wymogów projektu. Warto również zauważyć, że produkcja jednostkowa, mimo że jest czasochłonna i kosztowna, pozwala na osiągnięcie wyższej jakości i satysfakcji klientów, co jest kluczowe w niektórych branżach, takich jak inżynieria i wzornictwo przemysłowe.

Pytanie 31

Oblicz wartość naprężeń występujących w pręcie obciążonym siłą ściskającą równą 12 kN, którego pole przekroju poprzecznego wynosi 300 mm²?
Skorzystaj z zależności na naprężenia:$$ \sigma_c = \frac{F}{S} \left[ \frac{N}{m^2} = Pa \right] $$gdzie:
$ F $ – siła ściskająca,
$ S $ – pole przekroju poprzecznego.

A. 0,04 MPa

B. 4,00 MPa

C. 40,00 MPa

D. 0,40 MPa

Poprawna odpowiedź to 40,00 MPa, co można obliczyć korzystając z fundamentalnej zależności na naprężenia: σ = F / S. W tym przypadku, siła ściskająca wynosi 12 kN, co przekłada się na 12,000 N, a pole przekroju poprzecznego to 300 mm², równe 0.0003 m² w jednostkach SI. Podstawiając te wartości do wzoru, obliczamy naprężenie: σ = 12,000 N / 0.0003 m², co daje nam 40,000,000 N/m², czyli 40 MPa. Tego typu obliczenia są kluczowe w inżynierii materiałowej oraz konstrukcyjnej, gdzie ocena wytrzymałości materiałów na różne rodzaje obciążeń jest niezbędna dla zapewnienia bezpieczeństwa konstrukcji. W praktyce, dobra znajomość takich zasad pozwala inżynierom na projektowanie bezpiecznych i efektywnych rozwiązań. Warto również zwrócić uwagę, że w różnych standardach budowlanych i inżynieryjnych, takich jak Eurokod, dokładne obliczenia naprężeń są fundamentem dla dalszych analiz stabilności i użyteczności konstrukcji.

Pytanie 32

Jakie oznaczenie pasowania odpowiada zasadzie stałego otworu?

A. O30p6/H7

B. O35H7/p6

C. O40P6/h7

D. O25h7/P6

Odpowiedzi, które nie są zgodne z zasadą stałego otworu, często wynikają z nieporozumienia dotyczącego klasyfikacji tolerancji oraz ich zastosowania. Na przykład oznaczenia takie jak O30p6/H7 czy O25h7/P6 są niepoprawne, ponieważ stosują nieprawidłowe klasy tolerancji dla otworów. Klasa p6 oznacza luźny wałek, co jest niezgodne z koncepcją stałego otworu, która wymaga, aby otwór miał określoną klasę tolerancji, która zapewnia odpowiednie pasowanie z wałkiem. Oznaczenie O40P6/h7 wprowadza dodatkowe zamieszanie, ponieważ klasa h7 dotyczy wałków, a nie otworów, co również narusza zasady prawidłowego oznaczania. W praktyce, nieprawidłowe wybory klas tolerancji mogą prowadzić do problemów z zakładaniem i użytkowaniem komponentów, takich jak trudności w montażu czy niewłaściwe działanie mechanizmu. Tego typu pomyłki mogą skutkować kosztownymi błędami produkcyjnymi oraz wpływać negatywnie na bezpieczeństwo i funkcjonalność urządzeń. Dlatego niezwykle ważne jest, aby inżynierowie i projektanci rozumieli zasady oznaczania pasowań i stosowali się do ustalonych norm, takich jak ISO 286, które pomagają w osiągnięciu optymalnych rezultatów w projektowaniu i produkcji.

Pytanie 33

W ilu przekrojach ścinany jest każdy nit zastosowany w połączeniu pokazanym na rysunku?

A. 4

B. 3

C. 2

D. 1

No to tak, odpowiedź 2 jest jak najbardziej poprawna. Każdy nit wpływa na połączenie w dwóch miejscach, bo siła ścinająca działa na każdy koniec nita. W praktyce, jak uzyskujemy obciążenie, to ta siła generuje momenty, które musimy brać pod uwagę przy projektowaniu. W inżynierii, zwłaszcza mechanicznej i budowlanej, ważne jest ogarnięcie, jak nity i inne połączenia mają wpływ na nośność całej konstrukcji. Są normy jak Eurokody czy AISC, które mówią, że projektanci muszą uwzględniać te siły w obliczeniach, żeby połączenia były wytrzymałe. Dużo się stosuje nitów w konstrukcjach stalowych i drewnianych, więc znajomość zasad działania tych sił to podstawa, żeby inżynierowie mogli projektować bezpiecznie i efektywnie.

Pytanie 34

Aby uniknąć uszkodzenia łożyska w postaci zatarcia, nie powinno się podejmować działań korygujących, takich jak

A. dobór nowego środka smarnego lub zmiana sposobu montażu

B. zwiększenie wcisku i podniesienie ilości oleju

C. użycie bardziej miękkiego smaru oraz unikanie nagłych przyspieszeń

D. korekcja montażu, zastosowanie obciążenia wstępnego lub wybór innego typu łożyska

Dobór nowego środka smarnego lub zmiana sposobu montażu niekoniecznie prowadzi do poprawy efektywności smarowania łożysk. Zmieniając środek smarny, możemy natknąć się na smary, które nie są zgodne z wymaganiami danej aplikacji, co może prowadzić do pogorszenia parametrów smarowania. Każdy typ łożyska wymaga specyficznego smaru, a użycie niewłaściwego może prowadzić do zwiększonego tarcia, co z kolei może wywołać zatarcie. Ponadto, zmiana sposobu montażu nie zawsze jest rozwiązaniem problemów z łożyskami. W rzeczywistości, niewłaściwe dopasowanie lub montaż łożyska może prowadzić do jego uszkodzenia. Zwiększenie wcisku i ilości oleju nie jest rozwiązaniem, które należy rozważać w kontekście montażu, ponieważ nadmierny wcisk może prowadzić do uszkodzeń mechanicznych łożyska. Dodatkowo, korekcja montażu, zastosowanie obciążenia wstępnego lub dobór innego typu łożyska to bardziej skomplikowane procesy, które powinny być przeprowadzane z uwzględnieniem specyfikacji technicznych oraz warunków pracy łożysk. Wiele firm stosuje standardy jak ANSI lub ISO w celu zapewnienia odpowiednich praktyk dotyczących montażu i eksploatacji łożysk, co powinno być zawsze brane pod uwagę.

Pytanie 35

Na podstawie danych w tabeli wybierz wyroby wykonane w produkcji jednostkowej.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyroby A	Wyroby B	Wyroby C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N
Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N

A. 12 szt. śrub o masie 12 kg

B. 20 szt. wałków o masie 10 kg

C. 15 szt. tarcz o masie 5 kg

D. 17 szt. tulei o masie 50 kg

Wybrane inne odpowiedzi nie są trafne, bo pokazują, że nie do końca rozumiesz, co to znaczy produkcja jednostkowa. Ten typ produkcji to robienie niewielkiej liczby wyrobów, co przekłada się na ich dużą indywidualizację. Odpowiedzi mówiące o większych ilościach produktów, jak śruby czy tuleje, nie mieszczą się w tej definicji. Te rzeczy zazwyczaj robi się w większych seriach, co jest standardem w branży. Często ludzie zapominają spojrzeć na specyfikę produkcji, co prowadzi do pomyłek. W produkcji masowej operacje standardowe trzeba optymalizować, więc często produkuje się setki lub tysiące sztuk. Dlatego warto zrozumieć różnicę między produkcją jednostkową a masową, bo to ma duży wpływ na zarządzanie zapasami i dostosowanie oferty do klientów. Przydałoby się więcej wiedzy na ten temat, żeby nie popełniać takich błędów w przyszłości.

Pytanie 36

Kryterium technologiczne dotyczące zużycia ostrza narzędzia skrawającego w tokarkach to

A. zmniejszenie długości ostrza

B. forma wydobywających się wiórów

C. wzrost chropowatości powierzchni

D. temperatura obróbcza

Przyrost chropowatości powierzchni jest kluczowym wskaźnikiem stępienia ostrza skrawającego noża tokarskiego. W miarę używania narzędzia, jego krawędź skrawająca ulega zużyciu, co prowadzi do wzrostu chropowatości obrobionej powierzchni. Wysoka chropowatość oznacza, że narzędzie nie jest w stanie zapewnić gładkiego wykończenia, co może wpływać na jakość finalnego produktu. Praktyczne zastosowanie tej wiedzy polega na monitorowaniu chropowatości obróbki, co pozwala na wczesne wykrycie stanu narzędzia i podjęcie działań, takich jak wymiana lub ostrzenie ostrza. W branży obróbczej, standardy takie jak ISO 1302 określają wymagania dotyczące chropowatości, co podkreśla znaczenie tego kryterium w ocenie stanu narzędzi skrawających. Utrzymanie odpowiedniego poziomu chropowatości jest zatem nie tylko kwestią estetyki, ale również funkcjonalności i trwałości produkcji.

Pytanie 37

Korbowód silnika spalinowego nie powinien być wytwarzany przy użyciu metod

A. odlewania oraz obróbki

B. prasowania oraz spiekania

C. spawania i klejenia

D. kucia oraz dokuwania

Korbowód w silniku spalinowym to taki kluczowy element, bez którego wszystko by się rozleciało. Przenosi ruch tłoka na wał korbowy, więc musi być solidny. Spawanie i klejenie korbowodu to zły pomysł z wielu powodów. Po pierwsze, spawanie może osłabić materiał w miejscach, gdzie się łączy – a to nie jest coś, co chcielibyśmy w silniku. Korbowody muszą być z jednorodnego materiału, który wytrzyma duże obciążenia i nie pęknie przy wzmożonym wysiłku. W praktyce używa się do ich produkcji stali wysokiej jakości albo stopów aluminium, które można kuć lub odlewać w taki sposób, żeby wytrzymałość była na poziomie. Kucie daje lepsze właściwości wytrzymałościowe, a odlewanie pozwala robić fajne, skomplikowane kształty, które potem muszą być dopracowane, żeby wszystko pasowało. Dlatego spawanie i klejenie to po prostu nie są opcje, jeśli mówimy o produkcji korbowodów. W branży motoryzacyjnej mamy swoje standardy i tego trzeba się trzymać.

Pytanie 38

Co to jest staliwo?

A. stop żelaza z węglem stosowany do obróbki plastycznej

B. materiał do produkcji stali

C. stop żelaza i węgla przeznaczony do odlewania

D. stal zawierająca zwiększoną ilość węgla

Staliwem nazywa się stop żelaza z węglem, który jest przeznaczony do odlewania. W procesie odlewania, staliwa są używane do produkcji elementów o złożonych kształtach, które nie mogą być łatwo wytworzone w procesach obróbczych. Zawartość węgla w staliwie wynosi zazwyczaj od 2% do 4%, co nadaje mu charakterystyczne właściwości. Dzięki tej zawartości, stal i staliwa posiadają znakomitą plastyczność oraz zdolność do formowania w trakcie procesu odlewania. Przykłady zastosowań staliwa obejmują produkcję różnych części maszyn, odlewów architektonicznych oraz elementów konstrukcji budowlanych. W praktyce staliwa są często używane w przemyśle motoryzacyjnym oraz maszynowym, gdzie wymagana jest wysoka wytrzymałość oraz odporność na zużycie. Zgodnie z normami, takimi jak normy ASTM i ISO, staliwa powinny spełniać określone wymagania dotyczące składu chemicznego oraz właściwości mechanicznych, co zapewnia ich odpowiednie zastosowanie w warunkach przemysłowych.

Pytanie 39

Jakim procesem cieplnym jest obróbka kół zębatych?

A. wyżarzanie zmiękczające

B. hartowanie i przesycanie

C. hartowanie i odpuszczanie

D. wyżarzanie zupełne

Hartowanie i odpuszczanie to kluczowe procesy obróbcze stosowane przy wytwarzaniu kół zębatych, które mają na celu zwiększenie ich wytrzymałości oraz odporności na zużycie. Hartowanie polega na szybkim schłodzeniu materiału, zazwyczaj stali, z wysokiej temperatury, co prowadzi do utwardzenia struktury krystalicznej. Odpuszczanie, które następuje po hartowaniu, polega na podgrzewaniu stali do określonej temperatury, co pozwala na zmniejszenie naprężeń wewnętrznych oraz zwiększenie plastyczności materiału, jednocześnie zachowując wysoką twardość. W praktyce, te procesy są niezbędne w produkcji kół zębatych, gdyż pozwalają na osiągnięcie odpowiednich właściwości mechanicznych, które są kluczowe w zastosowaniach przemysłowych, takich jak w przekładniach, skrzyniach biegów oraz innych mechanizmach przenoszenia napędu. Zastosowanie standardów takich jak ISO 492 oraz ISO 6336 podkreśla znaczenie prawidłowego doboru procesów obróbczych, aby zapewnić trwałość oraz niezawodność elementów maszyn.

Pytanie 40

Czas na przygotowanie i zakończenie procesu produkcji części wynosi 20 minut, a czas obróbki pojedynczej części to 3 minuty. Jaki będzie całkowity czas wykonania 1 sztuki, jeśli partia produkcyjna liczy 10 sztuk?

A. 3 minuty

B. 10 minut

C. 5 minut

D. 8 minut

Rzeczywisty czas wytworzenia jednej sztuki części w opisywanej sytuacji obliczamy poprzez dodanie czasu przygotowawczego do obróbki jednej sztuki. Czas przygotowawczo-zakończeniowy wynosi 20 minut, a czas obróbki jednej części to 3 minuty. W przypadku produkcji partii 10 sztuk, czas przygotowawczy jest dzielony na wszystkie części, co daje 20 minut / 10 sztuk = 2 minuty na sztukę. Następnie dodajemy czas obróbki: 2 minuty (czas przygotowawczy na sztukę) + 3 minuty (czas obróbki) = 5 minut. Tak więc, rzeczywisty czas wytworzenia jednej sztuki wynosi 5 minut. W praktyce, takie podejście jest zgodne z zasadami efektywnej produkcji, gdzie czas przygotowawczy jest rozdzielany na wszystkie jednostki produkcyjne, co pozwala na dokładniejsze planowanie i optymalizację procesów. W branży produkcyjnej kluczowe jest, aby zrozumieć, jak różne czynniki wpływają na wydajność i czas produkcji, co umożliwia poprawę efektywności i redukcję kosztów.
