Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 1 maja 2026 12:35
Data zakończenia: 1 maja 2026 12:49

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?

A. zmierzyć poziom sygnału w kanale zwrotnym

B. zmierzyć impedancję falową kabla

C. zbadać parametry kabla za pomocą reflektometru

D. analizować parametry sygnału przy użyciu analizatora widma

Mierzenie poziomu sygnału w kanale zwrotnym, choć może dostarczyć pewnych informacji o jakości sygnału, nie jest skuteczną metodą lokalizacji przerwań w kablach. Tego typu pomiar koncentruje się głównie na analizie sygnału, który już dotarł do odbiornika, co nie pozwala na dokładne określenie miejsca awarii. Co więcej, różnice w poziomie sygnału mogą wynikać z wielu czynników, takich jak zakłócenia elektromagnetyczne czy inne problemy w sieci, co czyni tę metodę nieprecyzyjną. Z kolei pomiar impedancji falowej kabla jest istotny dla oceny dopasowania kabla do systemu, ale nie dostarcza informacji o lokalizacji uszkodzenia. Niepoprawne zrozumienie roli impedancji może prowadzić do błędnych wniosków o stanie kabla. Używanie analizatora widma również nie jest optymalne do lokalizacji przerwań, ponieważ jego głównym celem jest analiza widma sygnału, a nie lokalizacja uszkodzeń. Warto zauważyć, że wszystkie te podejścia mogą prowadzić do mylnych interpretacji i opóźnień w naprawach, co wpływa na jakość świadczonych usług. W branży telekomunikacyjnej kluczowe jest stosowanie właściwych narzędzi, takich jak reflektometry, które umożliwiają efektywne diagnozowanie problemów.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Luty miękkie obejmują luty

A. srebrne

B. cynowo-ołowiowe i bezołowiowe

C. mosiężne

D. miedziano-fosforowe

Odpowiedź dotycząca lutów cynowo-ołowiowych i bezołowiowych jako luty miękkie jest prawidłowa, ponieważ te materiały są powszechnie stosowane w procesach lutowania ze względu na swoje właściwości. Luty cynowo-ołowiowe zawierają stop cynku i ołowiu, co sprawia, że mają niską temperaturę topnienia, co czyni je łatwymi w użyciu w elektronice, gdzie precyzyjne połączenia są kluczowe. Luty bezołowiowe, stosowane w odpowiedzi na regulacje dotyczące ograniczenia użycia ołowiu, zyskały popularność w branży elektronicznej, a ich zastosowanie jest zgodne z normami RoHS. W praktyce, proces lutowania tymi materiałami wymaga odpowiednich technik, aby zapewnić trwałość i elektryczną ciągłość połączeń. Dodatkowo, w ramach standardów IPC, określono wytyczne dotyczące stosowania lutów, co zabezpiecza jakość komponentów elektronicznych oraz ich odporność na czynniki zewnętrzne. Zrozumienie typów lutów i ich zastosowania jest kluczowe dla inżynierów i techników pracujących w obszarze elektroniki.

Pytanie 4

Jakie z wymienionych urządzeń znajduje zastosowanie w systemach zarządzania dostępem oraz zabezpieczeniach?

A. Centrala abonencka

B. Zamek elektroniczny

C. Skaner portów

D. Stacja czołowa

Zamek elektroniczny to kluczowy element systemów kontroli dostępu i zabezpieczeń. Jego głównym zadaniem jest zapewnienie, że tylko upoważnione osoby mają dostęp do określonych obszarów. W przeciwieństwie do tradycyjnych zamków mechanicznych, zamki elektroniczne wykorzystują technologie takie jak karty zbliżeniowe, biometryka czy aplikacje mobilne do otwierania drzwi. Przykłady zastosowania obejmują budynki biurowe, hotele oraz obiekty przemysłowe, gdzie bezpieczeństwo i kontrola dostępu są priorytetowe. Warto również zaznaczyć, że zamki elektroniczne mogą być integrowane z systemami alarmowymi i monitoringu, co podnosi ich efektywność. Standardy branżowe, takie jak ISO/IEC 27001, podkreślają znaczenie skutecznej kontroli dostępu w zarządzaniu bezpieczeństwem informacji. W praktyce, wiele firm decyduje się na zainstalowanie zamków elektronicznych, aby zwiększyć poziom bezpieczeństwa oraz uprościć proces zarządzania dostępem.

Pytanie 5

Jakie urządzenie elektroniczne przedstawiono na rysunku?

A. Sterownik PLC

B. Wzmacniacz antenowy

C. Odbiornik AM

D. Wyłącznik różnicowo prądowy

Sterownik PLC (Programmable Logic Controller) to urządzenie, które odgrywa istotną rolę w automatyzacji procesów przemysłowych. Na zdjęciu widoczny jest typowy wygląd tego urządzenia, które wyposażone jest w porty komunikacyjne oraz zaciski umożliwiające podłączenie różnych komponentów systemu automatyki. Sterowniki PLC są w stanie przetwarzać dane w czasie rzeczywistym, co pozwala na efektywną kontrolę maszyn i procesów produkcyjnych. Przykładowo, w zakładach przemysłowych sterowniki te mogą być używane do zarządzania linią produkcyjną, monitorowania parametrów pracy oraz integrowania różnych systemów automatyki. Dzięki możliwości programowania sterowników PLC, inżynierowie mogą dostosować działanie urządzeń do specyficznych wymagań produkcyjnych, co zwiększa elastyczność i wydajność procesów. Warto również wspomnieć, że stosowanie standardów takich jak IEC 61131-3 w zakresie programowania i funkcjonalności sterowników PLC zapewnia kompatybilność i interoperacyjność z innymi urządzeniami, co jest kluczowe w nowoczesnych systemach automatyzacji.

Pytanie 6

Symbole umieszczone na obudowie przedstawionego na ilustracji akumulatora oznaczają, że akumulator

A. nie zawiera ołowiu i nie podlega recyklingowi.

B. nie zawiera ołowiu i podlega recyklingowi.

C. zawiera ołów i podlega recyklingowi.

D. zawiera ołów i nie podlega recyklingowi.

Odpowiedź wskazująca, że akumulator zawiera ołów i podlega recyklingowi jest poprawna. Na obudowie akumulatora umieszczony jest symbol chemiczny ołowiu 'Pb', co jednoznacznie wskazuje na obecność tego metalu w konstrukcji akumulatora. Ponadto, symbol recyklingu informuje użytkowników, że akumulator należy oddać do odpowiednich punktów zbiórki, gdzie zostanie poddany recyklingowi. W praktyce, recykling akumulatorów ołowiowych jest kluczowym procesem, który pozwala na odzyskiwanie cennych surowców, takich jak ołów oraz kwas siarkowy, co z kolei zmniejsza negatywny wpływ na środowisko. W Polsce, zgodnie z normami, akumulatory muszą być zbierane i przetwarzane zgodnie z dyrektywami unijnymi, co podkreśla znaczenie świadomości ekologicznej wśród użytkowników. Wiedza o tym, że akumulatory ołowiowe można recyklingować, pomaga w promowaniu zrównoważonego rozwoju i odpowiedzialnego gospodarowania zasobami.

Pytanie 7

Aby zabezpieczyć naprawiane urządzenie elektroniczne przed działaniem ESD, należy

A. przy demontażu obudowy wykazać szczególną ostrożność

B. zasilać urządzenie poprzez transformator separujący

C. otwierać urządzenie umieszczone na uziemionej macie

D. podłączyć urządzenie do źródła zasilania

Otwarcie urządzenia umieszczonego na uziemionej macie jest kluczowym krokiem w zapobieganiu uszkodzeniom spowodowanym przez wyładowania elektrostatyczne (ESD). Uziemiona mata działa jak bariera ochronna, odprowadzając ładunki elektrostatyczne zgromadzone na powierzchni urządzenia lub na osobie wykonującej naprawy. Zgodnie z normą IEC 61340-5-1, takie praktyki są zalecane w środowiskach, gdzie wrażliwe komponenty elektroniczne są regularnie naprawiane. Używanie uziemionej maty minimalizuje ryzyko uszkodzenia delikatnych układów elektronicznych, które mogą być podatne na uszkodzenia spowodowane nawet niewielkimi wyładowaniami. Przykładem zastosowania takiej praktyki jest praca w laboratoriach serwisowych, gdzie technicy muszą często demontować i montować komponenty wrażliwe na ESD. Użycie uziemionej maty, w połączeniu z odpowiednim ubraniem antystatycznym, stanowi kompleksowe podejście do ochrony przed ESD.

Pytanie 8

Przyczyną chwilowego znikania obrazu (zamrożenia) podczas odbioru sygnału z satelity mogą być

A. awarie układu synchronizacji

B. uszkodzenia systemu odchylania

C. warunki atmosferyczne

D. nieprawidłowości w synchronizacji

Warunki atmosferyczne są jednym z najważniejszych czynników wpływających na jakość sygnału satelitarnego. W szczególności opady deszczu, śniegu oraz intensywne chmury mogą powodować osłabienie sygnału, co może prowadzić do czasowego zaniku obrazu. Zjawisko to jest znane jako „attenuacja”, czyli osłabienie sygnału, które zwiększa się przy zwiększonej wilgotności powietrza lub podczas wystąpienia burz. W praktyce, techniki takie jak stosowanie większych anten satelitarnych, które mogą lepiej odbierać sygnał w trudnych warunkach, są powszechnie przyjęte w branży. Zgodnie z dobrymi praktykami, zaleca się również monitorowanie prognoz pogody i dostosowywanie systemów do zmieniających się warunków. Użytkownicy powinni być świadomi, że podczas intensywnych opadów lub burz mogą wystąpić czasowe zakłócenia w odbiorze, a zrozumienie tego zjawiska może pomóc w lepszym planowaniu korzystania z technologii satelitarnych.

Pytanie 9

Do podłączenia elementów systemu alarmowego używa się kabla

A. OMY

B. YTDY

C. YTKSY

D. UTP

Przewód YTDY jest odpowiedni do łączenia elementów systemu alarmowego ze względu na swoje właściwości. Posiada on podwójne ekranowanie, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co jest kluczowe w systemach zabezpieczeń, gdzie jakość sygnału jest kluczowa dla prawidłowego działania. Dzięki zastosowaniu odpowiedniej izolacji przewodów, YTDY skutecznie minimalizuje ryzyko fałszywych alarmów spowodowanych zakłóceniami z innych urządzeń. W praktyce, zastosowanie tego typu przewodów w instalacjach alarmowych pozwala na długodystansowe połączenia, co jest istotne w większych obiektach. Przewody YTDY są również zgodne z normami branżowymi, co czyni je preferowanym wyborem w projektowaniu i wykonawstwie systemów alarmowych. Dzięki zastosowaniu tego typu przewodów, instalacje stają się bardziej niezawodne i efektywne.

Pytanie 10

Urządzenie, które może być używane na zewnątrz i cechuje się wysoką odpornością na negatywne działanie warunków atmosferycznych, to

A. tuner telewizji satelitarnej.

B. multiswitch.

C. konwerter satelitarny.

D. głowica w.cz.

Konwerter satelitarny to naprawdę ważne urządzenie w telewizji satelitarnej. Działa tak, że zamienia sygnały z satelity na coś, co dekodery lub tunery mogą zrozumieć i wykorzystać. Jest bardzo odporny na różne złe warunki pogodowe, więc spokojnie można go używać na zewnątrz. W praktyce montuje się go na antenach satelitarnych, gdzie musi znosić deszcz, śnieg, wiatr i wysokie lub niskie temperature. Jakość materiałów, z jakich jest zrobiony, ma ogromne znaczenie, bo to zapewnia jego trwałość i niezawodność. Istnieją różne standardy budowy konwerterów, jak na przykład EN 50083, które określają, jak powinny działać i jakie muszą być odporne na pogodę. Dzięki temu, użytkownicy mogą cieszyć się dobrym sygnałem telewizyjnym, nawet jak pogoda jest zmienna. Ważne jest, żeby dobrze wybrać konwerter, bo to wpływa na jakość odbioru, szczególnie w miejscach, gdzie sygnał nie jest najlepszy.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Przedstawiony na ilustracji znak ostrzega przed

A. materiałami toksycznymi.

B. substancjami o właściwościach utleniających.

C. materiałami wybuchowymi.

D. butlami pod ciśnieniem.

Znak przedstawiony na ilustracji to międzynarodowy symbol ostrzegający przed substancjami o właściwościach utleniających. Substancje te mają zdolność do wspomagania spalania innych materiałów, co zwiększa ryzyko pożaru lub wybuchu w przypadku ich niewłaściwego przechowywania lub transportu. W praktyce, substancje utleniające, takie jak nadtlenki, azotany czy nadchlorany, mogą reagować z substancjami palnymi, co może prowadzić do niebezpiecznych sytuacji. Zgodnie z międzynarodowymi standardami, takimi jak Globally Harmonized System (GHS), każdy znak ostrzegawczy musi być jasno widoczny i zrozumiały, co pozwala na szybką identyfikację zagrożeń. Przykładem zastosowania tej wiedzy jest właściwe oznakowanie miejsc składowania substancji chemicznych w laboratoriach czy zakładach przemysłowych, co zwiększa bezpieczeństwo pracowników i redukuje ryzyko wystąpienia wypadków.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Charakterystykę amplitudowo-częstotliwościową wzmacniacza mocy można określić przy użyciu generatora funkcyjnego oraz

A. oscyloskop

B. miernik prądu

C. miernik częstotliwości

D. rezystor

Odpowiedź 'oscyloskop' jest prawidłowa, ponieważ oscyloskop jest kluczowym przyrządem do analizy sygnałów elektrycznych. Pozwala na obserwację kształtu fali, co jest niezbędne do określenia charakterystyki amplitudowo-częstotliwościowej wzmacniacza mocy. W praktyce, używając oscyloskopu, możemy zmieniać częstotliwość sygnału wyjściowego wzmacniacza i jednocześnie obserwować zmiany amplitudy sygnału. Dzięki temu możemy określić, jak wzmacniacz reaguje na różne częstotliwości, co jest fundamentalne dla jego oceny i kalibracji. Zgodnie z dobrymi praktykami, oscyloskopy są często używane w laboratoriach oraz przy testowaniu sprzętu audio, co pozwala inżynierom na optymalizację parametrów pracy wzmacniacza. Użycie oscyloskopu do analizy sygnału jest zgodne z normami branżowymi, które wymagają dokładnych pomiarów dla zapewnienia jakości i niezawodności urządzeń elektronicznych. Wzmacniacze mocy powinny być testowane w szerokim zakresie częstotliwości, aby upewnić się, że działają zgodnie z oczekiwaniami, a oscyloskop jest do tego niezastąpionym narzędziem.

Pytanie 15

Jaką rolę w systemie antenowym w budynku mieszkalnym odgrywa zwrotnica antenowa?

A. Wprowadza sygnał telewizyjny z kilku anten do jednego kabla antenowego

B. Dzieli sygnał telewizyjny na kilka urządzeń odbiorczych

C. Pozwala na podłączenie anteny z wyjściem symetrycznym do asymetrycznego wejścia w telewizorze

D. Przesuwa zakres częstotliwości sygnału telewizji satelitarnej

Zwrotnica antenowa pełni kluczową rolę w instalacji antenowej w budynkach wielorodzinnych, umożliwiając integrację sygnałów telewizyjnych z różnych źródeł. Dzięki jej zastosowaniu, sygnały z kilku anten mogą być wprowadzone do jednego przewodu antenowego, co pozwala na efektywne zarządzanie sygnałem i ogranicza ilość kabli w budynku. Przykładem może być budynek z instalacją odbierającą sygnał z anteny naziemnej oraz anteny satelitarnej – zwrotnica pozwala na przesyłanie tych sygnałów do jednego odbiornika. W praktyce, stosowanie zwrotnic zgodnych z obowiązującymi normami, takimi jak EN 50083, zapewnia ich wysoką jakość i minimalizację strat sygnału. Dobrze zaprojektowana instalacja z wykorzystaniem zwrotnic przyczynia się do uzyskania lepszego odbioru sygnału, co jest szczególnie istotne w budynkach o dużej liczbie mieszkańców, gdzie każdy chce mieć dostęp do wysokiej jakości transmisji telewizyjnej.

Pytanie 16

Podczas pomiaru rezystancji przy użyciu metody technicznej, woltomierz oraz amperomierz wskazują odpowiednio 40 V i 20 mA. Jaką wartość ma mierzona rezystancja?

A. 2 kΩ

B. 20 kΩ

C. 200 kΩ

D. 0,2 kΩ

Wartość mierzonej rezystancji można obliczyć korzystając z prawa Ohma, które stanowi, że rezystancja (R) jest równa napięciu (U) podzielonemu przez natężenie prądu (I). W naszym przypadku napięcie wynosi 40 V, a natężenie prądu 20 mA (co odpowiada 0,02 A). Zatem, stosując wzór R = U / I, otrzymujemy R = 40 V / 0,02 A = 2000 Ω, co można przeliczyć na kiloomy: 2000 Ω = 2 kΩ. Ta metoda pomiaru rezystancji jest szeroko stosowana w praktyce, zwłaszcza w elektronice i elektrotechnice, gdzie precyzyjne pomiary są kluczowe dla prawidłowego działania obwodów. Przykładowe zastosowanie można znaleźć w diagnostyce układów elektronicznych, gdzie pomiar rezystancji pozwala na identyfikację uszkodzeń komponentów. W branży stosuje się również tę technikę w różnych standardach pomiarowych, podkreślając jej znaczenie i niezawodność w praktyce.

Pytanie 17

Do styku oznaczonego jako TMP w czytniku kart umiejscowionym przy wejściu należy podłączyć

A. do linii antysabotażowej systemu alarmowego

B. równolegle do zasilania czytnika

C. szeregowo do zasilania czytnika

D. do zacisku uziemiającego w centrali

Odpowiedź wybierająca podłączenie styku TMP do linii antysabotażowej systemu alarmowego jest prawidłowa, ponieważ styk ten jest zaprojektowany w celu wykrywania prób sabotażu czytnika. Podłączenie do linii antysabotażowej zapewnia, że wszelkie nieautoryzowane manipulacje przy czytniku lub jego odłączenie zostaną natychmiast zasygnalizowane systemowi alarmowemu. Taka konfiguracja jest zgodna z dobrymi praktykami ochrony obiektów, która zakłada, że urządzenia zabezpieczające powinny być monitorowane pod kątem ich integralności. Na przykład, w przypadku, gdy ktoś spróbuje usunąć czytnik z miejsca montażu, linia antysabotażowa wykryje to zdarzenie, co pozwoli na natychmiastowe powiadomienie odpowiednich służb. Implementacja tego rozwiązania w systemach zabezpieczeń jest standardem w branży, co potwierdzają normy takie jak EN 50131, które regulują kwestie bezpieczeństwa instalacji alarmowych.

Pytanie 18

Aby zestroić impedancję anteny z impedancją kabla, należy zastosować

A. symetryzator

B. detektor

C. głowicę UKF

D. zwrotnicę

Symetryzator to ważne urządzenie, które pozwala na dopasowanie impedancji anteny do impedancji przewodu. Dlaczego to jest takie istotne? Bo odpowiednie dopasowanie pomaga w lepszym przesyłaniu sygnału, co ma ogromne znaczenie w telekomunikacji. Zwykle impedancja anten wynosi 50 albo 75 omów, a nadajniki oraz odbiorniki też powinny mieć podobne wartości, żeby uniknąć strat sygnału. Symetryzatory, takie jak baluny czy transformator impedancji, przekształcają sygnały z symetrycznych na niesymetryczne i odwrotnie. To szczególnie przydatne w różnych zastosowaniach, np. w antenach dipolowych, które wymagają symetrycznego zasilania. W radiokomunikacji, dobrze dopasowana impedancja wpływa na zasięg i jakość sygnału, co z mojego doświadczenia jest mega istotne. Używanie symetryzatorów jest zgodne z najlepszymi praktykami inżynieryjnymi, co z kolei prowadzi do lepszej efektywności energetycznej i mniejszych zakłóceń.

Pytanie 19

Które urządzenie przedstawiono na rysunku?

A. Statyw do wiertarki.

B. Ściągacz do łożysk.

C. Uchwyt ślusarski.

D. Prasę mechaniczną.

Prawidłowe rozróżnienie między różnymi narzędziami jest kluczowe w kontekście aplikacji praktycznych. Uchwyt ślusarski został błędnie zidentyfikowany jako narzędzie do mocowania, podczas gdy jego podstawową funkcją jest trzymanie i stabilizowanie przedmiotów w czasie obróbki. Jego konstrukcja nie pozwala na regulację wysokości ani precyzyjne wiercenie, co jest nieodłącznym elementem stosowania statywu do wiertarki. Kolejną nieprawidłowością jest odniesienie do prasy mechanicznej, która, mimo że jest używana do formowania i obróbki materiałów, ma zupełnie inną funkcję i konstrukcję. Prasa charakteryzuje się wielką masywnością i siłą nacisku, a jej zastosowanie związane jest z procesami formowania, a nie wiercenia. Również ściągacz do łożysk, choć istotny w kontekście konserwacji i serwisowania maszyn, nie ma zastosowania w kontekście precyzyjnego wiercenia. Wybór niewłaściwego narzędzia może prowadzić do nieefektywności i zwiększonego ryzyka uszkodzenia materiału. Zrozumienie różnic pomiędzy tymi narzędziami oraz ich właściwego zastosowania jest niezbędne dla każdego technika lub inżyniera, co podkreśla znaczenie edukacji w zakresie obsługi sprzętu i jego funkcjonalności.

Pytanie 20

Jakie zakresy miernika należy ustawić w celu sprawdzenia wszystkich parametrów elektrycznych z przedstawionej specyfikacji technicznej czujki ruchu po jej zainstalowaniu?

Specyfikacja techniczna
Typ elementu detekcyjnego	Podwójny, PIR
Kształt geometryczny	Prostokątny
Zasięg	11m x11m; 88.5°; wiązki centralne 15m
Wskaźnik alarmu	Zielona dioda LED; Indykacja na 3 sek.
Wysokość instalacji	2,1m do 2,7m
Temperatura pracy	-20°C do +50°C
Napięcie	11 do 16VDC
Pobór prądu	11mA max
Soczewka	Fresnela (druga generacja)
Wyjścia alarmowe	NO
Przełącznik sabotażowy	NC
Szybkość detekcji	0,2m/sek do 7m/sek

A. 200 mA AC, 20 V AC

B. 20 mA DC, 200 V DC

C. 20 mA DC, 200 V AC

D. 200 mA DC, 20 V DC

Ustawienie miernika na zakres 200 mA DC oraz 20 V DC jest kluczowe dla prawidłowego sprawdzenia parametrów elektrycznych czujki ruchu. Przede wszystkim, czujki tego typu zasilane są napięciem stałym w przedziale od 11 do 16 V DC, co oznacza, że zakres 20 V DC idealnie odpowiada wymaganiom pomiarowym. Umożliwia to dokładne monitorowanie napięcia, co jest istotne dla oceny poprawności zasilania urządzenia. Dodatkowo, maksymalny prąd pobierany przez czujkę wynosi 31 mA, co oznacza, że ustawienie miernika na zakres 200 mA DC daje wystarczającą elastyczność do pomiaru, a jednocześnie nie naraża urządzenia na uszkodzenie. Podczas testów, ważne jest również przestrzeganie zasad bezpieczeństwa oraz stosowanie odpowiednich standardów, takich jak IEC 61010, które definiują wymagania dotyczące bezpieczeństwa urządzeń pomiarowych. Odpowiednie ustawienie miernika pozwala nie tylko na ocenę stanu technicznego czujnika, ale także na wykrycie potencjalnych usterek przed ich zainstalowaniem, co jest praktyką zalecaną w branży elektrycznej.

Pytanie 21

Przyrząd, który pozwala na pomiar wartości międzyszczytowej szumów na wyjściu wzmacniacza, to

A. miernik zniekształceń

B. woltomierz cyfrowy

C. oscyloskop jednokanałowy

D. analyzer widma

Oscyloskop jednokanałowy jest narzędziem, które umożliwia obserwację i analizę przebiegów elektrycznych w czasie rzeczywistym. Jego zastosowanie w pomiarze wartości międzyszczytowej szumów na wyjściu wzmacniacza jest szczególnie istotne, ponieważ pozwala na dokładną wizualizację i ocenę charakterystyki sygnału. Dzięki oscyloskopowi możemy zaobserwować nie tylko wartość RMS szumów, ale także ich charakter, co jest kluczowe w diagnostyce systemów audio i telekomunikacyjnych. Przykładem praktycznego zastosowania oscyloskopu w tej roli może być analiza sygnałów w aplikacjach audio, gdzie niska wartość szumów na wyjściu wzmacniacza jest niezbędna do uzyskania wysokiej jakości dźwięku. Dodatkowo, korzystając z oscyloskopu, możemy zidentyfikować źródła zakłóceń w systemie, co pozwala na ich eliminację i poprawę ogólnej jakości sygnału. W branży elektronicznej oscyloskopy są standardowym narzędziem wykorzystywanym do oceny parametrów sygnałów, co potwierdza ich wysoką wartość w procesach inżynieryjnych i testowych.

Pytanie 22

Którego koloru nie powinien mieć przewód fazowy w instalacji zasilającej sprzęt elektroniczny?

A. Czarnego

B. Brązowego

C. Niebieskiego

D. Szarego

Przewód fazowy w instalacji zasilającej urządzenia elektroniczne powinien być oznaczony kolorem innym niż niebieski, ponieważ ten kolor jest zarezerwowany dla przewodu neutralnego zgodnie z normą PN-IEC 60446. W praktyce oznacza to, że przewód fazowy, który może przenosić napięcie, powinien być czarny, brązowy lub szary, co pozwala na jednoznaczną identyfikację przewodów w instalacji oraz na uniknięcie pomyłek podczas prac serwisowych i montażowych. Przykładowo, podczas wykonywania instalacji elektrycznej w budynku mieszkalnym, technicy muszą upewnić się, że stosują właściwe kolory przewodów, aby zapewnić bezpieczeństwo użytkowników oraz zgodność z przepisami. Ponadto, odpowiednie oznaczenie przewodów jest kluczowe w przypadku diagnostyki i konserwacji instalacji, co może zapobiec wypadkom związanym z niewłaściwym podłączeniem przewodów. Wiedza na temat kolorów przewodów jest niezbędna dla elektryków, instalatorów i każdej osoby zajmującej się pracami związanymi z instalacjami elektrycznymi.

Pytanie 23

Urządzenie przedstawione na zdjęciu to

A. modem.

B. modulator.

C. multiswitch.

D. tuner.

Urządzenie przedstawione na zdjęciu to multiswitch, co potwierdza jego oznaczenie 'Multiswitch MP-0504L'. Multiswitch jest kluczowym elementem w systemach telewizyjnych, szczególnie w architekturze satelitarnej. Jego podstawową funkcją jest dystrybucja sygnałów z różnych źródeł, takich jak satelity oraz anteny naziemne, do wielu odbiorników telewizyjnych. W praktyce oznacza to, że z jednego źródła sygnału możemy obsługiwać kilka telewizorów w różnych pomieszczeniach jednocześnie, co jest nieocenione w domach wielorodzinnych lub w biurach. Multiswitch umożliwia również podłączenie zarówno sygnałów DVB-S, jak i DVB-T, co zwiększa elastyczność całego systemu. Ważnym aspektem jest również odpowiednie dobranie multiswitcha do liczby odbiorników oraz jakości sygnału, co wpływa na stabilność i jakość obrazu. Warto zaznaczyć, że dobierając multiswitch, musimy kierować się standardami jakości, takimi jak normy EN 50083, które definiują parametry jakościowe dla urządzeń telekomunikacyjnych.

Pytanie 24

Aby zabezpieczyć pracowników przed podwyższonym promieniowaniem fal elektromagnetycznych, wykorzystuje się

A. ekrany z uziemieniem

B. fartuchy ochronne

C. kaski ochronne

D. chodniki izolacyjne

Ekrany z uziemieniem są kluczowym elementem ochrony przed falami elektromagnetycznymi, które mogą być emitowane przez różne urządzenia elektryczne i elektroniczne. Uziemienie ekranów pozwala na odprowadzenie nadmiaru ładunku elektrycznego do ziemi, co skutecznie minimalizuje ryzyko narażenia pracowników na szkodliwe skutki promieniowania. W praktyce, ekrany te mogą być stosowane w pomieszczeniach biurowych, laboratoriach oraz wszędzie tam, gdzie występuje znaczna emisja fal elektromagnetycznych. Przykładem zastosowania są stanowiska pracy w laboratoriach analitycznych, gdzie sprzęt pomiarowy wymaga osłony przed zakłóceniami elektromagnetycznymi. Dobre praktyki w branży zalecają regularne kontrole poziomów promieniowania oraz stosowanie odpowiednich środków ochrony osobistej, co obejmuje także monitorowanie skuteczności ekranów z uziemieniem. Warto również podkreślić, że stosowanie takich rozwiązań jest zgodne z normami ochrony zdrowia i bezpieczeństwa w miejscu pracy, co jest kluczowe dla zapewnienia komfortowych warunków pracy.

Pytanie 25

Przedstawiony wtyk RJ11 stosuje się do podłączenia

A. drukarki.

B. telefonu.

C. plotera.

D. karty sieciowej.

Wtyk RJ11 jest standardowym rozwiązaniem stosowanym w telekomunikacji, umożliwiającym podłączenie urządzeń telefonicznych do sieci telefonicznych. Przy użyciu RJ11 można łączyć telefony stacjonarne z gniazdami telefonicznymi, co czyni go nieodłącznym elementem infrastruktury telekomunikacyjnej. Wtyk ten różni się od bardziej popularnego RJ45, który jest stosowany w sieciach komputerowych i ma większą liczbę pinów, co umożliwia przesyłanie większej ilości danych. Przykładowo, w przypadku instytucji, gdzie wykorzystywane są telefony stacjonarne, RJ11 jest standardowym wyborem dla połączeń, co zapewnia ich niezawodność i kompatybilność z większością urządzeń telefonicznych. Dodatkowo, RJ11, mając zazwyczaj 4 lub 6 pinów, pozwala na przesyłanie sygnału telefonicznego bez dużych strat jakości, co jest kluczowe dla komunikacji. Zrozumienie zastosowania wtyku RJ11 i jego specyfikacji technicznych jest istotne dla każdego technika zajmującego się telekomunikacją, ponieważ umożliwia prawidłowe instalowanie i konserwację systemów telefonicznych.

Pytanie 26

W dziedzinie mikroprocesorowej termin stos odnosi się do

A. licznika wewnętrznych impulsów zegarowych mikroprocesora

B. słowa sterującego, na przykład układem czasowo-licznikowym

C. sekwencji ostatnio realizowanych rozkazów przez mikroprocesor

D. obszaru pamięci użytkowej mikroprocesora, który jest używany na przykład podczas obsługi przerwania

Pojęcie stosu w technice mikroprocesorowej odnosi się do specjalnego obszaru pamięci, który jest wykorzystywany do przechowywania danych i powrotów z podprogramów oraz do obsługi przerwań. Stos działa na zasadzie LIFO (Last In, First Out), co oznacza, że ostatni element dodany do stosu jest pierwszym, który zostanie usunięty. Przykładem zastosowania stosu jest przechowywanie adresów powrotu podczas wywoływania funkcji. Gdy program wchodzi w funkcję, adres następnej instrukcji jest zapisywany na stosie, co pozwala na powrót do tego miejsca po zakończeniu funkcji. Dodatkowo, w mikroprocesorach, obsługa przerwań może wymagać tymczasowego przechowywania stanu rejestrów na stosie, co jest kluczowe dla zachowania ciągłości pracy programu. W praktyce, umiejętne zarządzanie stosem jest istotne dla zapewnienia stabilności i efektywności działania aplikacji. Programiści muszą być świadomi limitów pamięci stosu oraz potencjalnych ryzyk związanych z przepełnieniem stosu, co może prowadzić do błędów krytycznych w oprogramowaniu.

Pytanie 27

Za pomocą przedstawionych na rysunku narzędzi wykonuje się

A. piłowanie.

B. wyoblanie.

C. przecinanie.

D. trasowanie.

Odpowiedź "piłowanie" jest poprawna, ponieważ narzędzia przedstawione na zdjęciu to różne rodzaje pilników, które są niezbędne w procesie obróbki materiałów. Piłowanie polega na mechanicznym usuwaniu materiału z powierzchni przy użyciu narzędzi ściernych, takich jak pilniki, co pozwala na nadanie odpowiedniego kształtu, wygładzenie powierzchni oraz uzyskanie pożądanej faktury. Pilniki, dzięki swojej różnorodności w kształcie i ziarnistości, są wykorzystywane w wielu branżach, od stolarstwa po obróbkę metali. Stosowanie pilników jest zgodne z zasadami dobrej praktyki inżynieryjnej, gdzie precyzyjność i kontrola nad procesem obróbki mają kluczowe znaczenie. Warto również zwrócić uwagę, że piłowanie jest często stosowane w pracach wykończeniowych, gdzie istotne jest uzyskanie wysokiej jakości powierzchni. Zrozumienie różnicy pomiędzy piłowaniem a innymi technikami obróbczych, takimi jak wyoblanie, trasowanie czy przecinanie, jest ważne dla skutecznego wykonywania zadań w pracach rzemieślniczych oraz przemysłowych.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Sprawdzanie działania elektronicznego wzmacniacza akustycznego nie obejmuje

A. znajdowania anomalii w działaniu urządzenia

B. kontroli temperatury elementów

C. pomiaru parametrów

D. uaktualniania oprogramowania

Odpowiedź "uaktualnianie oprogramowania" jest poprawna, ponieważ testowanie elektronicznego wzmacniacza akustycznego koncentruje się głównie na aspektach związanych z jego wydajnością i funkcjonalnością w kontekście audio. W procesie testowania, kluczowe jest przeprowadzenie pomiaru parametrów, takich jak zniekształcenia harmoniczne, pasmo przenoszenia, czy moc wyjściowa, co pozwala na ocenę jakości dźwięku generowanego przez wzmacniacz. Kontrola temperatury elementów jest również istotna, aby zapewnić, że urządzenie nie przegrzewa się podczas pracy, co mogłoby prowadzić do uszkodzeń lub obniżenia jakości dźwięku. Dodatkowo, identyfikacja anomalii w działaniu urządzenia jest kluczowa w utrzymaniu jakości i niezawodności sprzętu. Uaktualnianie oprogramowania może być istotne w kontekście poprawy funkcjonalności, ale nie jest to kluczowy element testowania samego wzmacniacza akustycznego. Przykłady dobrych praktyk w tej dziedzinie obejmują korzystanie z analizatorów widma i oscyloskopów do dokładnej analizy parametrów akustycznych.

Pytanie 30

W przypadku łączenia urządzeń audio na dużą odległość, jakie kable powinny być wykorzystane?

A. niesymetryczne (unbalanced)

B. sygnalizacyjne YKSY

C. sygnalizacyjne YKSwXs

D. symetryczne (balanced)

Wybór kabli niesymetrycznych, takich jak kable unbalanced, do długodystansowych połączeń akustycznych jest podejściem niezalecanym. Kable te charakteryzują się prostszą konstrukcją, z jednym przewodem sygnałowym i ekranem, co czyni je bardziej podatnymi na zakłócenia elektromagnetyczne. W praktyce oznacza to, że sygnał przesyłany przez kable niesymetryczne może ulegać degradacji na długich trasach, co skutkuje utratą jakości dźwięku, szumami i innymi niepożądanymi efektami akustycznymi. W kontekście standardów branżowych, takie podejście może być stosowane tylko na krótkich dystansach, na przykład w połączeniach między urządzeniami audio znajdującymi się blisko siebie. Odpowiedzi wskazujące na kable sygnalizacyjne YKSwXs i YKSY również nie są prawidłowe, ponieważ chociaż mogą mieć zastosowanie w specyficznych sytuacjach, nie są one zaprojektowane z myślą o eliminacji zakłóceń na dużych odległościach. W rezultacie, stosowanie tych typów kabli w długodystansowych połączeniach akustycznych naraża system na szereg problemów związanych z jakością dźwięku, co jest podstawowym błędem myślowym w kontekście profesjonalnych instalacji audio.

Pytanie 31

Utrzymanie w pełni funkcjonalnych elektronicznych systemów zabezpieczeń powinno być realizowane w okresach określonych normami technicznymi, a jeżeli nie zostały one ustalone - nie rzadziej niż co:

A. trzy miesiące

B. sześć miesięcy

C. miesiąc

D. rok

Wybór okresów konserwacji krótszych lub dłuższych niż sześć miesięcy może prowadzić do poważnych konsekwencji. Na przykład, konserwacja raz w roku może wydawać się wystarczająca, jednak w praktyce okres ten może być zbyt długi, co zwiększa ryzyko awarii systemu zabezpieczeń. Systemy te są narażone na różnorodne czynniki, takie jak zmiany temperatury, wilgotności czy zanieczyszczenia, które mogą wpływać na ich działanie. Z kolei konserwacja co miesiąc może generować niepotrzebne koszty i obciążenie dla personelu, a także prowadzić do nieefektywności w zarządzaniu systemami, gdyż niektóre zadania konserwacyjne mogą być wykonywane rzadziej. Ponadto, podejście oparte na zbyt częstych lub zbyt rzadkich przeglądach często wynika z błędnego rozumienia dynamiki działania systemów zabezpieczeń i ich wymagań. Warto pamiętać, że efektywna konserwacja powinna być dostosowana do specyfiki danego systemu, jego lokalizacji oraz charakterystyki użytkowania. Ustalając właściwe interwały konserwacyjne, należy kierować się nie tylko ogólnymi zaleceniami, ale także analizą ryzyka, co zapewnia zgodność z najlepszymi praktykami w branży. Niewłaściwe podejście do konserwacji może prowadzić do awarii systemu w kluczowych momentach, przez co bezpieczeństwo obiektów i ich użytkowników może być poważnie zagrożone.

Pytanie 32

Jaki standard kompresji audio jest stosowany w Polsce w dekoderach telewizji cyfrowej naziemnej DVB-T?

A. MPEG-3

B. MPEG-4

C. MPEG-1

D. MPEG-2

Wybór złych standardów kompresji audio i wideo pewnie może wynikać z tego, że nie wszyscy wiedzą, jak technologia się rozwinęła i jak zmieniały się standardy w branży. MPEG-1 był jednym z pierwszych standardów, robiony głównie do kompresji wideo na nośniki CD, więc jest mało efektowny w dzisiejszych realiach telewizyjnych. Jego jakość i efektywność kompresji po prostu nie są wystarczające dla współczesnego nadawania, jak DVB-T. Z kolei MPEG-2, który był dość popularny w telewizji cyfrowej, dawał znacznie lepszą jakość obrazu niż MPEG-1, ale wciąż nie spełniał wymagań dotyczących transmisji w HD. W miarę jak technologia się rozwijała, pojawił się MPEG-4, który wykorzystywał bardziej zaawansowane algorytmy do kompresji, co umożliwiło lepsze przesyłanie danych. MPEG-3, który wielu myli z innymi standardami, nie stał się powszechnie uznawanym standardem do kompresji wideo, a raczej kojarzy się z muzyką, więc nie nadaje się do telewizji. Wiedza na temat tych różnic jest ważna, żeby zrozumieć, czemu MPEG-4 jest obecnie standardem w cyfrowej telewizji naziemnej.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Monter realizuje montaż instalacji telewizji satelitarnej dla 6 mieszkańców w czasie 8 godzin. Koszt materiałów to 2 080 zł, a stawka za roboczogodzinę wynosi 40 zł. Jaka suma przypada na instalację dla jednego lokatora?

A. 333 zł

B. 450 zł

C. 400 zł

D. 350 zł

Koszt instalacji telewizji satelitarnej dla jednego lokatora wynosi 400 zł. Aby to obliczyć, należy uwzględnić zarówno koszt materiałów, jak i robocizny. Koszt materiałów dla całej instalacji wynosi 2080 zł, co przy sześciu lokatorach daje 346,67 zł na lokatora. Następnie, monter pracuje przez 8 godzin, a stawka za roboczogodzinę wynosi 40 zł, co daje całkowity koszt robocizny równy 320 zł (8 godzin x 40 zł). Koszt robocizny również dzielimy przez sześciu lokatorów, co daje 53,33 zł na lokatora. Suma tych dwóch wartości (346,67 zł + 53,33 zł) daje 400 zł za instalację dla jednego lokatora. W praktyce, przy planowaniu kosztów instalacji telewizyjnych, ważne jest uwzględnienie zarówno materiałów, jak i pracy, aby odpowiednio zrozumieć całkowite wydatki. Przykładowo, w branży telekomunikacyjnej często stosuje się kalkulacje kosztów jednostkowych, aby optymalizować wydatki oraz zapewnić konkurencyjność usług.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

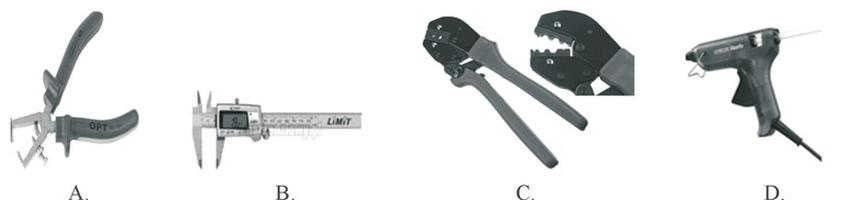

Które z narzędzi, należy użyć do zaciskania złącz typu F, wykorzystywanych do łączenia kabli koncentrycznych w instalacjach telewizji kablowych, modemach kablowych oraz telewizji satelitarnej?

A. D.

B. C.

C. B.

D. A.

Odpowiedź C jest prawidłowa, ponieważ szczypce do zaciskania złącz typu F są specjalistycznym narzędziem niezbędnym do prawidłowego łączenia kabli koncentrycznych. Jakość połączenia jest kluczowa w instalacjach telewizyjnych, gdyż błędne zaciskanie może prowadzić do utraty sygnału i zakłóceń. Szczypce te zapewniają odpowiednią siłę i precyzję, co jest niezwykle ważne w kontekście jakości transmisji w telewizji kablowej oraz satelitarnej. Dobrą praktyką jest zawsze używanie odpowiednich narzędzi, aby zapewnić trwałość i niezawodność połączeń, co potwierdzają standardy branżowe, takie jak SCTE (Society of Cable Telecommunications Engineers). Użycie szczypiec do zaciskania złącz typu F gwarantuje, że złącze jest solidnie przymocowane do kabla, co w dłuższej perspektywie przekłada się na stabilność i jakość sygnału.

Pytanie 37

W jakim celu nosi się opaskę antyelektrostatyczną na ręku podczas wymiany podzespołów lub układów scalonych w nowoczesnych urządzeniach elektronicznych?

A. Aby chronić układy scalone TTL przed niekorzystnym wpływem ładunków elektrostatycznych nagromadzonych na ciele montera

B. Aby chronić układy scalone CMOS przed szkodliwym działaniem ładunków elektrostatycznych gromadzących się na ciele montera

C. Aby zabezpieczyć montera przed szkodliwym działaniem ładunków elektrostatycznych nagromadzonych w urządzeniu

D. Aby chronić montera przed porażeniem prądem elektrycznym z zasilenia urządzenia elektronicznego

Opaska antyelektrostatyczna na rękę jest kluczowym elementem zabezpieczającym podczas pracy z delikatnymi komponentami elektronicznymi, szczególnie z układami scalonymi CMOS. Układy te są szczególnie wrażliwe na ładunki elektrostatyczne, które mogą powodować uszkodzenia, a nawet zniszczenie elementów. Opaska działa na zasadzie uziemienia ciała montera, co pozwala na rozproszenie nagromadzonych ładunków elektrostatycznych, eliminując ryzyko ich przekazania na wrażliwe komponenty. Przykładem praktycznego zastosowania opaski może być wymiana pamięci RAM czy procesora w komputerze stacjonarnym. W takich sytuacjach, nie tylko zapobiega się uszkodzeniu pojedynczych układów, ale także zwiększa się ogólną niezawodność urządzenia. Zgodnie z normami IPC (Institute for Interconnecting and Packaging Electronics), stosowanie opasek antyelektrostatycznych jest standardową procedurą w procesach montażu i serwisowania elektroniki, co dodatkowo podkreśla ich znaczenie w branży.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Czujnik typu PIR służy do wykrywania

A. wilgoci

B. światła

C. dymu

D. ruchu

Czujka typu PIR (Passive Infrared Sensor) jest urządzeniem wykrywającym ruch na podstawie analizy promieniowania podczerwonego emitowanego przez obiekty w swoim zasięgu. Działa na zasadzie detekcji zmian temperatury w polu widzenia czujnika, co jest istotne w kontekście monitorowania obszaru. Czujki te są szeroko stosowane w systemach zabezpieczeń, automatyce budynkowej oraz inteligentnych domach. Przykładem zastosowania jest system alarmowy, w którym czujka PIR uruchamia alarm w momencie wykrycia ruchu, co zwiększa bezpieczeństwo obiektu. Standardy branżowe, takie jak EN 50131, definiują wymagania dotyczące wydajności i niezawodności takich czujek, aby zapewnić ich skuteczność w detekcji ruchu. Dzięki swojej konstrukcji czujki PIR są energooszczędne, co czyni je idealnym wyborem do zastosowań w nowoczesnych systemach automatyzacji, gdzie ważna jest efektywność energetyczna. Właściwe umiejscowienie czujnika oraz jego kalibracja są kluczowe dla optymalizacji działania, co podkreśla potrzebę stosowania dobrych praktyk w instalacji i użytkowaniu tych urządzeń.

Pytanie 40

W procesie lutowania komponentów elektronicznych topnik stosuje się w celu

A. zwiększenia przewodności elektrycznej spoiny lutowniczej

B. polepszenia twardości spoiny lutowniczej

C. obniżenia temperatury topnienia lutowia

D. chemicznego oczyszczenia powierzchni łączonych metali

Topnik jest substancją chemiczną, której główną funkcją podczas lutowania jest chemiczne oczyszczenie powierzchni łączonych metali. W procesie lutowania, metalowe powierzchnie muszą być dokładnie oczyszczone z tlenków, zanieczyszczeń oraz innych osadów, które mogą utrudniać prawidłowe połączenie. Topniki, takie jak kalafonia, są używane, aby zapewnić, że powierzchnie będą wolne od tlenków i innych zanieczyszczeń, co pozwala na lepszą adhezję stopu lutowniczego. Przykładem może być lutowanie elementów w elektronice, gdzie niewłaściwe przygotowanie powierzchni może prowadzić do słabych połączeń i awarii urządzeń. Dobre praktyki branżowe sugerują stosowanie topników o odpowiednich właściwościach chemicznych, które są zgodne z normami IPC (Institute of Printed Circuits), aby zapewnić wysoką jakość połączeń lutowniczych. Dodatkowo, stosowanie topników może również umożliwić obniżenie temperatury lutowania, co jest korzystne w przypadku elementów wrażliwych na wysokie temperatury. Warto również wspomnieć, że po lutowaniu, pozostałości topnika powinny być odpowiednio usunięte, aby zapobiec korozji i innym problemom z działaniem urządzenia.
