Szczegółowe wyniki:

Pytanie 1

Przedstawiony na schemacie układ pomiarowy służy do pomiaru rezystancji metodą

A. mostkową.

B. porównawczą.

C. bezpośrednią.

D. techniczną.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź techniczna jest prawidłowa, ponieważ pomiar rezystancji w układzie pomiarowym opisanym w pytaniu opiera się na zasadzie pomiaru napięcia i prądu. Metoda techniczna, stosując prawo Ohma, umożliwia dokładne określenie rezystancji poprzez pomiar wartości napięcia (U) na rezystorze oraz prądu (I) płynącego przez niego. Dzięki temu można zastosować wzór R = U/I do obliczenia rezystancji. Ta metoda jest szeroko stosowana w laboratoriach i przemyśle, ponieważ pozwala na wysoką precyzję pomiarów. W praktyce, metoda ta jest szczególnie użyteczna w testowaniu komponentów elektronicznych, gdzie dokładność jest kluczowa. Wyposażenie pomiarowe, takie jak woltomierze i amperomierze, powinno być kalibrowane zgodnie z normami PN-EN ISO 9001, co zapewnia doskonałość w wynikach eksperymentalnych.

Pytanie 2

Na rysunku przedstawiony jest symbol

A. multipleksera.

B. demultipleksera.

C. dekodera.

D. kodera.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to multiplekser, co można potwierdzić analizując przedstawiony symbol. Multiplekser, znany również jako MUX, jest układem elektronicznym, który pozwala na wybór jednego z wielu sygnałów wejściowych i przekazanie go na jedno wyjście. W naszym przypadku symbol ukazuje wiele wejść (oznaczonych jako 0-7) oraz jedno wyjście (Y), co jest typowe dla multiplekserów. Dodatkowo, obecność trzech wejść adresowych (A, B, C) wskazuje na możliwość wyboru konkretnego sygnału wejściowego na podstawie sygnałów binarnych. W praktyce multipleksery są szeroko stosowane w systemach komunikacyjnych, gdzie umożliwiają efektywne zarządzanie sygnałami z różnych źródeł, np. w telekomunikacji do przełączania kanałów sygnałowych. Użycie multipleksera pozwala na redukcję kosztów i uproszczenie projektów elektronicznych, co jest zgodne z dobrymi praktykami inżynieryjnymi, które zakładają minimalizację liczby komponentów przy zachowaniu funkcjonalności.

Pytanie 3

Symbol graficzny jakiego układu elektronicznego przedstawiono na rysunku?

A. Transkodera.

B. Multipleksera.

C. Demultipleksera.

D. Komparatora.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Transkoder, którego symbol graficzny został przedstawiony na rysunku, to układ elektroniczny odpowiedzialny za konwersję kodów cyfrowych z jednego systemu na inny. Charakteryzuje się on zestawem wejść i wyjść, które są oznaczone literami. W przypadku transkodera, wejścia są zazwyczaj oznaczone literami D, C, B, A, co wskazuje na jego funkcję w kontekście systemów binarnych lub kodów BCD. Wyjścia natomiast mogą być oznaczane literami od a do g, co jest charakterystyczne dla transkoderów używanych w aplikacjach z wyświetlaczami siedmiosegmentowymi. Przykładem praktycznego zastosowania transkodera jest konwersja sygnałów z systemu szeregowego na równoległy, co jest kluczowe w komunikacji między różnymi urządzeniami elektronicznymi. W kontekście standardów branżowych, transkodery są często wykorzystywane w systemach cyfrowych w zgodzie z protokołami komunikacyjnymi, co zapewnia efektywność i niezawodność w przesyłaniu informacji.

Pytanie 4

Na rysunku przedstawiono wtyk i gniazdo typu

A. USB

B. HDMI

C. S-Video

D. FireWire

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wtyk i gniazdo przedstawione na zdjęciu to standard HDMI (High-Definition Multimedia Interface), który jest szeroko stosowany w przesyłaniu sygnału audio i wideo wysokiej rozdzielczości. Charakteryzuje się on płaską, szeroką konstrukcją, co odróżnia go od innych interfejsów, takich jak USB czy FireWire. HDMI obsługuje różnorodne formaty audio i wideo, w tym 4K, co czyni go idealnym rozwiązaniem dla nowoczesnych telewizorów, projektorów oraz innych urządzeń multimedialnych. Standard ten zapewnia nie tylko wysoką jakość obrazu, ale również przesyłanie sygnału audio w jednoczesnym połączeniu, co upraszcza podłączanie urządzeń. Warto również zauważyć, że HDMI obsługuje również funkcje takie jak CEC (Consumer Electronics Control), pozwalając na sterowanie urządzeniami z jednego pilota. W związku z rosnącą popularnością treści w ultra wysokiej rozdzielczości i rozwoju technologii domowej rozrywki, znajomość standardu HDMI oraz jego zastosowań jest niezbędna dla każdego, kto zajmuje się elektroniką użytkową.

Pytanie 5

Elementy podłączone do końcówek wzmacniacza operacyjnego zabezpieczają wzmacniacz przed

A. zbyt wysokim napięciem różnicowym.

B. odwróconym podłączeniem napięcia zasilania.

C. zbyt niskim napięciem wejściowym.

D. zbyt wysokim napięciem wejściowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest poprawna, ponieważ elementy podłączone do końcówek wzmacniacza operacyjnego, takie jak diody D1 i D2, rzeczywiście zabezpieczają wzmacniacz przed odwróconym podłączeniem napięcia zasilania. Tego rodzaju ochrona jest kluczowa w aplikacjach, gdzie nie możemy sobie pozwolić na uszkodzenia urządzenia spowodowane niewłaściwym podłączeniem. W przypadku błędnego podłączenia, diody te przewodzą prąd w kierunku, który uniemożliwia dalszy przepływ do wzmacniacza, co skutkuje jego ochroną. Praktycznym przykładem zastosowania tej technologii jest konstrukcja zasilaczy laboratoryjnych, gdzie zabezpieczenia tego typu są standardem, aby zapobiec uszkodzeniu drogich komponentów. Dodatkowo, diody D3 i D4 dostarczają dodatkowej warstwy ochrony, chroniąc przed zbyt wysokim napięciem różnicowym, co również jest istotne w kontekście zapewnienia długotrwałej niezawodności systemów elektronicznych. Współczesne wzmacniacze operacyjne są projektowane z myślą o takich zabezpieczeniach, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 6

Na rysunku przedstawiono symbol graficzny

A. obrotomierza.

B. sprężarki.

C. silnika.

D. manometru.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na sprężarkę jest poprawna, ponieważ symbol graficzny na rysunku jest zgodny ze standardowymi oznaczeniami używanymi w schematach technicznych. Sprężarki są kluczowymi elementami w wielu układach technologicznych, w tym w systemach klimatyzacyjnych i chłodniczych, gdzie służą do sprężania gazów. W kontekście budowy sprężarki, symbol ten przedstawia okrąg, który reprezentuje komorę sprężania, oraz trójkąt, informujący o kierunku przepływu gazu. Zrozumienie symboliki technicznej jest istotne dla inżynierów oraz techników, którzy muszą umieć interpretować schematy, aby prawidłowo projektować, instalować i serwisować urządzenia. Warto również zaznaczyć, że sprężarki mogą być różnego typu, w tym tłokowe, śrubowe czy łopatkowe, a znajomość ich symboli może pomóc w ich właściwej identyfikacji w planach budowlanych lub instalacyjnych.

Pytanie 7

Jaki rodzaj kabla przedstawiono na rysunku?

A. Skrętkę ekranowaną.

B. Koncentryczny.

C. Skrętka nieekranowaną.

D. Światłowodowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kabel koncentryczny, który został przedstawiony na rysunku, charakteryzuje się specyficzną budową, która odzwierciedla jego funkcjonalność w przesyłaniu sygnałów. Posiada centralnie umieszczony przewodnik, który jest otoczony izolatorem, a na zewnątrz znajduje się przewodnik zwrotny, pokryty osłoną. Taka konstrukcja pozwala na efektywne przesyłanie sygnałów o wysokiej częstotliwości, co czyni go idealnym rozwiązaniem w telekomunikacji oraz w instalacjach telewizji kablowej. Użytkowanie kabla koncentrycznego jest zgodne z normami IEEE 802.3, które regulują przesył danych w sieciach komputerowych. W praktyce, kable koncentryczne są powszechnie wykorzystywane w systemach CCTV oraz w sieciach szerokopasmowych, co potwierdza ich wszechstronność i niezawodność w różnych zastosowaniach. Warto również zwrócić uwagę, że kabel koncentryczny jest bardziej odporny na zakłócenia elektromagnetyczne w porównaniu do innych typów kabli, co czyni go preferowanym wyborem w wielu instalacjach.

Pytanie 8

Który z komponentów półprzewodnikowych ma czterowarstwową budowę typu n-p-n-p?

A. Dioda LED

B. Warikap

C. Tyrystor

D. Tranzystor bipolarny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tyrystor to ciekawy element półprzewodnikowy, który ma cztery warstwy, czyli taką strukturę n-p-n-p. Dzięki temu działa tak, jak działa, i dlatego jest używany w różnych sytuacjach, na przykład w prostownikach czy falownikach. Moim zdaniem, jego właściwości są naprawdę fajne, zwłaszcza w tych aplikacjach, gdzie trzeba kontrolować duże prądy. Tyrystory przewodzą prąd w jednym kierunku i po wyłączeniu nie potrzebują, żeby ktoś im dał impuls, by znowu przestały przewodzić. To bardzo przydatne w automatyce i systemach zasilania, bo można je stosować tam, gdzie szybka zmiana stanu jest niezbędna. Warto pamiętać, że w elektronice dobrze jest ich używać w urządzeniach, które muszą radzić sobie z wysokimi napięciami i prądami. W sumie, są naprawdę ważnym elementem nowoczesnych układów elektronicznych.

Pytanie 9

Jakie oznaczenie skrótowe stosuje się dla komponentów obwodów elektronicznych, które są przeznaczone do montażu powierzchniowego w drukowanych płytkach?

A. SMD

B. CCD

C. LCD

D. SSD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Skrót SMD oznacza 'Surface Mount Device', czyli elementy elektroniczne przeznaczone do montażu powierzchniowego. Technologia SMD zrewolucjonizowała produkcję elektroniki, umożliwiając miniaturyzację układów i zwiększenie gęstości montażu. Elementy SMD są montowane bezpośrednio na powierzchni płytki drukowanej (PCB), co eliminuje potrzebę wiercenia otworów, jak ma to miejsce w przypadku tradycyjnych komponentów przewlekanych. Dzięki temu, płytki PCB mogą być cieńsze, co jest kluczowe w nowoczesnych urządzeniach, takich jak smartfony, laptopy i urządzenia IoT. W branży elektronicznej standardy IPC (Institute for Printed Circuits) promują zasady projektowania i montażu elementów SMD, co zapewnia wysoką jakość i niezawodność produktów. Dodatkowo, stosowanie SMD przyczynia się do zwiększenia efektywności produkcji, ponieważ automatyzacja montażu pozwala na szybsze i tańsze wytwarzanie. Elementy te są również dostępne w różnych rozmiarach, co daje inżynierom dużo swobody w projektowaniu obwodów.

Pytanie 10

Przedstawiony wtyk RJ11 stosuje się do podłączenia

A. telefonu.

B. plotera.

C. drukarki.

D. karty sieciowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wtyk RJ11 jest standardowym rozwiązaniem stosowanym w telekomunikacji, umożliwiającym podłączenie urządzeń telefonicznych do sieci telefonicznych. Przy użyciu RJ11 można łączyć telefony stacjonarne z gniazdami telefonicznymi, co czyni go nieodłącznym elementem infrastruktury telekomunikacyjnej. Wtyk ten różni się od bardziej popularnego RJ45, który jest stosowany w sieciach komputerowych i ma większą liczbę pinów, co umożliwia przesyłanie większej ilości danych. Przykładowo, w przypadku instytucji, gdzie wykorzystywane są telefony stacjonarne, RJ11 jest standardowym wyborem dla połączeń, co zapewnia ich niezawodność i kompatybilność z większością urządzeń telefonicznych. Dodatkowo, RJ11, mając zazwyczaj 4 lub 6 pinów, pozwala na przesyłanie sygnału telefonicznego bez dużych strat jakości, co jest kluczowe dla komunikacji. Zrozumienie zastosowania wtyku RJ11 i jego specyfikacji technicznych jest istotne dla każdego technika zajmującego się telekomunikacją, ponieważ umożliwia prawidłowe instalowanie i konserwację systemów telefonicznych.

Pytanie 11

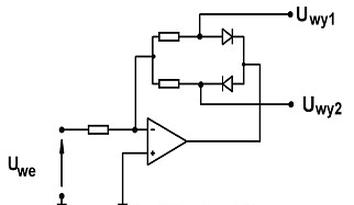

Układ elektroniczny przedstawiony na rysunku pełni funkcję

A. prostownika liniowego.

B. ogranicznika amplitudy.

C. dyskryminatora fazy.

D. dyskryminatora okienkowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ elektroniczny przedstawiony na rysunku rzeczywiście pełni funkcję prostownika liniowego. Działanie prostownika liniowego opiera się na zastosowaniu wzmacniacza operacyjnego i diod, które razem stanowią efektywny sposób na przekształcenie sygnału zmiennego na stały. W tym przypadku wzmacniacz operacyjny w połączeniu z diodami pozwala na przepuszczenie tylko dodatnich półokresów sygnału wejściowego. Dzięki temu na wyjściu otrzymujemy sygnał, który ma charakterystykę stałą, co jest kluczowe w wielu aplikacjach elektronicznych. Przykładem praktycznego zastosowania prostowników liniowych jest zasilanie układów cyfrowych, które wymagają stabilnego napięcia. W branży elektronicznej normy dotyczące prostowników, takie jak standardy IEC, podkreślają znaczenie efektywności i niezawodności tych układów w zasilaniu oraz filtrowaniu sygnałów. Dobrą praktyką jest również projektowanie układów z myślą o minimalizacji strat energii, co zwiększa wydajność całego systemu. W związku z tym, zrozumienie działania prostownika liniowego oraz umiejętność jego implementacji w praktyce jest kluczowe dla inżynierów i techników w dziedzinie elektroniki.

Pytanie 12

Jaki element elektroniczny jest określany przez symbole: S-źródło, G-bramka, D-dren?

A. Trymer

B. Tyrystor

C. Tranzystor unipolarny

D. Tranzystor bipolarny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tranzystor unipolarny, znany również jako tranzystor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), jest elementem elektronicznym, który charakteryzuje się trzema głównymi terminalami: źródłem (S), bramką (G) oraz drenem (D). Te oznaczenia są standardem w dokumentacji technicznej i umożliwiają zrozumienie, jak tego typu tranzystor funkcjonuje. W tranzystorze unipolarnym prąd przepływa między drenem a źródłem, gdy na bramkę przyłożone jest odpowiednie napięcie, co kontroluje jego stan włączony lub wyłączony. Zastosowania tranzystorów unipolarnych obejmują obwody cyfrowe, wzmacniacze oraz układy przełączające, co czyni je niezwykle wszechstronnymi w różnych dziedzinach elektroniki, od komputerów po systemy komunikacji. Warto zauważyć, że ze względu na ich niskie zużycie energii i wysoką szybkość przełączania, tranzystory MOSFET są szeroko stosowane w nowoczesnych urządzeniach elektronicznych, co podkreśla ich znaczenie w branży.

Pytanie 13

Który z wymienionych komponentów obwodów elektronicznych wytwarza sygnał napięciowy pod działaniem pola magnetycznego i znajduje zastosowanie w miernikach pola magnetycznego?

A. Kontaktron

B. Piezorezystor

C. Hallotron

D. Warystor

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Hallotron to element elektroniczny, który generuje sygnał napięciowy w odpowiedzi na obecność pola magnetycznego. Działa na zasadzie efektu Halla, który polega na generowaniu różnicy potencjałów w przewodniku, gdy przez niego przepływa prąd i jednocześnie jest wystawiony na działanie pola magnetycznego. Hallotrony znajdują szerokie zastosowanie w różnych urządzeniach, takich jak mierniki pola magnetycznego, czujniki pozycji, a także w systemach automatyzacji przemysłowej. Dzięki swojej zdolności do pomiaru pola magnetycznego, hallotrony są kluczowe w wielu aplikacjach, w tym w pojazdach elektrycznych, gdzie monitorują położenie wału silnika. Ponadto, ich zastosowanie obejmuje także układy ochrony przed przeciążeniami, gdzie szybka reakcja na zmiany pola magnetycznego jest istotna dla bezpieczeństwa. Standardy branżowe, takie jak IEC 60947, podkreślają znaczenie wykorzystania czujników Hall’a w nowoczesnych aplikacjach, co stawia je w czołówce technologii sensorów. W praktyce, hallotrony umożliwiają precyzyjne i niezawodne pomiary, co jest kluczowe w wielu dziedzinach inżynierii.

Pytanie 14

Generator funkcyjny został skonfigurowany na sygnał o częstotliwości 1 kHz oraz maksymalnej wartości szczytowej wynoszącej 1 V. Po podłączeniu woltomierza AC, jego wskazanie wyniosło 0,707 V. Jaki kształt ma badany sygnał?

A. trójkątny

B. prostokątny

C. impulsowy

D. sinusoidalny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'sinusoidalny' jest prawidłowa, ponieważ przebieg sinusoidalny charakteryzuje się tym, że jego wartość szczytowa wynosi 1 V, co jest zgodne z ustawieniami generatora. Woltomierz AC wskazał 0,707 V, co odpowiada wartości skutecznej (RMS) dla sygnału sinusoidalnego. Wartość skuteczna sygnału sinusoidalnego można obliczyć jako wartość szczytowa podzieloną przez pierwiastek z dwóch, co potwierdza, że dla 1 V wartości szczytowej wartość skuteczna wynosi 1 V / √2 ≈ 0,707 V. Przebiegi sinusoidalne są powszechnie stosowane w zastosowaniach audio oraz w systemach zasilania AC. W inżynierii elektronicznej, zrozumienie charakterystyki sygnałów sinusoidalnych jest kluczowe dla projektowania układów oraz analizy ich działania zgodnie z normami IEC. Ponadto, w zastosowaniach praktycznych, takich jak telekomunikacja, sygnały sinusoidalny są wykorzystywane do modulacji, co wpływa na jakość przesyłanych informacji.

Pytanie 15

Jaką funkcję pełni układ przedstawiony na poniższym schemacie, składający się z elementów T3, R31, R32, R33?

A. Wtórnika emiterowego.

B. Äąąródła stałoprądowego.

C. Układu zapewniającego stałą temperaturę pracy tranzystorów T1 i T2.

D. Układu Darlingtona.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ przedstawiony na schemacie pełni funkcję źródła stałoprądowego, co oznacza, że zapewnia stały prąd wyjściowy niezależnie od wahań napięcia zasilania lub obciążenia. W kontekście tranzystorów T3, R31, R32 i R33, ich połączenie umożliwia stabilizację prądu, co jest kluczowe w aplikacjach wymagających precyzyjnego sterowania. Przykładem zastosowania takiego źródła jest zasilanie elementów aktywnych w układach analogowych, gdzie zmiany prądu mogą prowadzić do niepożądanych efektów, takich jak zniekształcenia sygnału. W praktyce, aby osiągnąć stabilność prądu, często stosuje się techniki takie jak feedback (sprzężenie zwrotne), co jest zgodne z najlepszymi praktykami w zakresie projektowania układów elektronicznych. Dodatkowo, układy tego typu są nieocenione w zastosowaniach, gdzie zachowanie stałych parametrów pracy jest kluczowe, na przykład w systemach audio czy w zasilaczach regulowanych.

Pytanie 16

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

A. komparator głośnikowy

B. limiter

C. zwrotnica głośnikowa

D. equalizer

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zwrotnica głośnikowa jest kluczowym elementem systemów audio, odpowiedzialnym za rozdzielanie sygnałów audio na różne pasma częstotliwości. Działa na zasadzie filtracji, co pozwala na kierowanie tonów niskich, średnich i wysokich do odpowiednich głośników. Dzięki temu, subwoofer odbiera tylko dźwięki niskich częstotliwości, głośniki średniozakresowe zajmują się tonami średnimi, a tweeter obsługuje dźwięki wysokie. To rozdzielenie pozwala na uzyskanie lepszej jakości dźwięku oraz zwiększa efektywność poszczególnych głośników, co jest szczególnie istotne w profesjonalnych systemach nagłośnieniowych oraz hi-fi. Dobrze zaprojektowana zwrotnica minimalizuje zniekształcenia dźwięku oraz maksymalizuje wydajność głośników, co jest zgodne z branżowymi standardami audio. W praktyce, zwrotnice są często wykorzystywane w koncertach, w studiach nagraniowych oraz w domowych systemach audio, co świadczy o ich wszechstronności i niezbędności w dziedzinie dźwięku.

Pytanie 17

Element elektroniczny, którego symbol graficzny przedstawiono na rysunku to

A. warystor.

B. triak.

C. diak.

D. tyrystor.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol, który widzisz na obrazku, to warystor. To super ważny element, bo chroni obwody elektryczne przed przepięciami. Jak napięcie rośnie, warystor zmienia swoją rezystancję. W normalnych warunkach, ma wysoką rezystancję, co umożliwia przepływ prądu. Ale gdy pojawi się przepięcie, jego rezystancja spada, co pozwala na odprowadzenie nadmiaru energii i chroni resztę układu. Można go znaleźć w różnych miejscach, jak instalacje ochrony przeciwprzepięciowej w zasilaniu czy w różnych urządzeniach elektronicznych. Naprawdę ważne jest, żeby warystory były blisko źródła możliwych przepięć, bo wtedy działają skuteczniej. W branży często łączy się je z innymi elementami, jak bezpieczniki, żeby mieć lepszą ochronę. Moim zdaniem, znajomość tych rzeczy jest kluczowa w pracy z elektroniką.

Pytanie 18

Który z symboli graficznych przedstawia multiplekser?

A. A.

B. B.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny oznaczony jako A rzeczywiście przedstawia multiplekser, kluczowy komponent w systemach elektronicznych. Multiplekser jest urządzeniem, które pozwala na wybór jednego spośród wielu sygnałów wejściowych i kierowanie go na pojedyncze wyjście. W praktyce oznacza to, że dzięki użyciu multipleksera możemy efektywnie zarządzać wieloma źródłami sygnałów, co jest niezbędne w aplikacjach takich jak telekomunikacja, przetwarzanie sygnałów czy automatyka przemysłowa. Na przykład w systemach telekomunikacyjnych, multipleksery są wykorzystywane do łączenia różnych kanałów sygnałowych, co umożliwia efektywne przesyłanie danych przez ograniczone pasmo. Standardy, takie jak ITU-T G.703, określają wymagania dotyczące takich urządzeń, zapewniając interoperacyjność w różnych systemach. Dodatkowo, w kontekście projektowania cyfrowych systemów logicznych, multipleksery są kluczowe w realizacji bardziej złożonych funkcji logicznych oraz w systemach zarządzania danymi.

Pytanie 19

Schemat, którego generatora przedstawiono na rysunku?

A. Meissnera w konfiguracji wspólna baza.

B. Hartleya w konfiguracji wspólna baza.

C. Meissnera w konfiguracji wspólny emiter.

D. Hartleya w konfiguracji wspólny emiter.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Generator Hartleya, który został przedstawiony w schemacie, jest jednym z popularnych typów generatorów sinusoidalnych. Kluczowym elementem jego konstrukcji jest cewka z odczepem, co można zauważyć w układzie L2 i L3. Te odczepy pozwalają na uzyskanie odpowiednich warunków rezonansowych, co jest niezbędne dla stabilności generowanego sygnału. W konfiguracji wspólny emiter połączenie emitera tranzystora z masą przez rezystor RE oraz kondensator CE jest charakterystyczne dla tego typu układów, co pozwala na uzyskanie wysokiej wydajności i amplitudy sygnału. W praktyce, generatory Hartleya są wykorzystywane w różnych aplikacjach, takich jak oscylatory w radiotechnice, generatory sygnałów w systemach komunikacyjnych oraz w układach automatyki. Zastosowanie takiego generatora pozwala na generację stabilnych sygnałów o określonej częstotliwości, co jest kluczowe w wielu dziedzinach inżynierii elektronicznej. Dodatkowo, ze względu na prostotę konstrukcji, generatory te są często wykorzystywane w projektach edukacyjnych, gdzie studenci mogą zrozumieć zasady działania układów rezonansowych i podstawowych elementów elektronicznych.

Pytanie 20

Jaką bramkę należy zastosować w bloku X, żeby na wyjściu układu była jedynka logiczna?

A. AND

B. OR

C. EXOR

D. NAND

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bramka NAND, która jest tutaj poprawną odpowiedzią, to naprawdę ważny element w budowie układów cyfrowych. Działa trochę jak odwrócenie funkcji AND – czyli wyjście daje 0 tylko wtedy, kiedy wszystkie wejścia są 1. W każdym innym przypadku, jak chociażby jedno wejście to 0, mamy 1 na wyjściu. W naszym przypadku, gdy bramka NAND łączy się z bramką NOT, dostajemy na wyjściu 1, co akurat jest nam potrzebne. Takie bramki są powszechnie używane, zwłaszcza w projektowaniu układów logicznych, na przykład w TTL, które są bazą wielu komputerów. Co więcej, bramki NAND są uniwersalne, co znaczy, że da się je wykorzystać do budowy innych bramek logicznych, co sprawia, że są naprawdę wszechstronne w zastosowaniach elektronicznych i inżynieryjnych.

Pytanie 21

Który amperomierz powinien być użyty do zmierzenia natężenia prądu 0,5 A przepływającego przez czujnik o rezystancji wyjściowej w przybliżeniu 100 Ω, aby pomiar był jak najbardziej precyzyjny?

A. Cyfrowy na zakresie I = 1 A i RWE = 5 Ω

B. Analogowy na zakresie I = 1 A i RWE = 50 Ω

C. Analogowy na zakresie I = 10 A i RWE = 50 Ω

D. Cyfrowy na zakresie I = 10 A i RWE = 5 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór cyfrowego amperomierza na zakresie 1 A z wewnętrznym oporem 5 Ω to naprawdę dobry ruch, jeśli chodzi o pomiar natężenia prądu 0,5 A. Osobiście uważam, że cyfrowe amperomierze są znacznie lepsze niż analogowe, bo dają bardziej rzetelne wyniki i mniejsze błędy pomiarowe. Gdy mierzysz 0,5 A, użycie zakresu 1 A to strzał w dziesiątkę – na pewno dostaniesz bardziej dokładne odczyty niż z większym zakresem. Niski opór wewnętrzny, czyli te 5 Ω, jest ważne, bo dzięki temu amperomierz nie wpływa za bardzo na mierzony obwód. To ma znaczenie, gdy masz czujnik o rezystancji 100 Ω, bo wtedy każdy mały wpływ mógłby zniekształcić wyniki. Jak dla mnie, to kluczowe w pomiarach, zwłaszcza w sytuacjach, gdzie liczą się drobne zmiany, jak w czujnikach temperatury czy ciśnienia. Z tego, co pamiętam, standardy jak IEC 61010 mówią, że warto wybierać dobre narzędzia pomiarowe, żeby minimalizować błędy i zapewnić bezpieczeństwo.

Pytanie 22

Urządzenie przedstawione na zdjęciu to

A. czujka kontaktronowa.

B. listwa zaciskowa.

C. czujka liniowa.

D. przekaźnik pomocniczy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujka kontaktronowa to urządzenie wykorzystywane w systemach alarmowych, które działa na zasadzie wykrywania otwarcia drzwi lub okien. Jej działanie opiera się na zjawisku magnetycznym, gdzie dwa kontakty zamykają obwód, gdy są w bliskiej odległości od siebie, a otwarcie drzwi lub okna powoduje ich rozłączenie. Tego typu czujki są często stosowane w zabezpieczeniach budynków oraz różnorodnych systemach monitorujących, zapewniając wysoki poziom ochrony. W kontekście dobrych praktyk branżowych, czujki kontaktronowe powinny być instalowane w miejscach narażonych na włamanie, a ich wybór powinien być zgodny z normami bezpieczeństwa, takimi jak EN 50131. Przykładem zastosowania czujki kontaktronowej może być instalacja w systemie alarmowym w domach, biurach czy magazynach, gdzie ich obecność skutecznie odstrasza potencjalnych intruzów. Warto również zaznaczyć, że czujki te są stosunkowo łatwe w montażu i mogą być zintegrowane z innymi systemami zabezpieczeń, co czyni je uniwersalnym wyborem w branży ochrony.

Pytanie 23

Elementy R, C w układzie generatora, którego schemat przedstawiono na rysunku, spełniają rolę

A. układu polaryzacji.

B. przesuwnika fazy.

C. blokady składowej stałej.

D. blokady składowej zmiennej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na rolę przesuwnika fazy jest poprawna, ponieważ elementy R i C w układzie generatora sinusoidalnego pełnią kluczową funkcję w wytwarzaniu oscylacji. Przesuwnik fazy wykorzystuje różnice czasowe między sygnałem wejściowym a wyjściowym, co jest niezbędne do samowzbudzenia się oscylacji. W praktycznych zastosowaniach, takie układy znajdują zastosowanie w generatorach fali sinusoidalnej, które są wykorzystywane w różnych aplikacjach, od systemów komunikacji po zasilanie elektroniczne. W przypadku układów wzmacniaczy operacyjnych, projektując przesuwniki fazy, inżynierowie często stosują architekturę, która umożliwia uzyskanie stabilnych i precyzyjnych częstotliwości, co jest zgodne z najlepszymi praktykami w dziedzinie elektroniki. Zrozumienie działania przesuwników fazy jest nie tylko istotne dla projektowania układów elektronicznych, ale również dla analizy i optymalizacji istniejących rozwiązań, co może prowadzić do poprawy wydajności oraz jakości sygnałów.

Pytanie 24

Przedstawiony na schemacie układ pomiarowy służy do pomiaru

A. spadku napięcia na odbiorniku R1

B. spadku napięcia na odbiorniku R2

C. sumy spadku napięć na odbiornikach R1 i R2

D. różnicy spadku napięć na odbiornikach R1 i R2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze, że wybrałeś spadek napięcia na R2. To dlatego, że woltomierz podłączył się równolegle do tego odbiornika. W praktyce to oznacza, że mierzysz napięcie, które spada na R2 i to jest bardzo ważne, gdy analizujesz obwody elektryczne. Podłączanie woltomierza równolegle to standard, bo dzięki temu dostajesz dokładne wyniki, które są naprawdę przydatne w diagnostyce i ocenie, jak działają urządzenia. Na przykład, gdy analizujesz obwody zasilające, precyzyjny pomiar spadków napięcia na różnych odbiornikach może pomóc zauważyć problemy z zasilaniem lub poprawić działanie sprzętu. Warto też pamiętać, że są normy, jak IEC 61010, które podkreślają, jak ważne są prawidłowe techniki pomiarowe dla bezpieczeństwa i dokładności w elektryce.

Pytanie 25

Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA

A. 120 Ohm

B. 220 Ohm

C. 820 Ohm

D. 420 Ohm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobór rezystora o wartości 420 Ohm do połączenia w szereg z diodą LED niebieską o napięciu przewodzenia 3,8 V jest poprawny, ponieważ zapewnia on odpowiedni spadek napięcia przy zadanym prądzie 10 mA. Przy napięciu zasilania wynoszącym 8 V, spadek napięcia na rezystorze obliczamy jako różnicę między napięciem zasilania a napięciem diody: 8 V - 3,8 V = 4,2 V. Aby uzyskać prąd 10 mA (0,01 A), korzystamy z prawa Ohma: R = U/I, gdzie U to spadek napięcia, a I to prąd. W naszym przypadku: R = 4,2 V / 0,01 A = 420 Ohm. Taki dobór rezystora jest zgodny z zasadami bezpieczeństwa i efektywności energetycznej. W praktyce, stosując odpowiednią wartość rezystora, można skutecznie chronić diodę przed zbyt wysokim prądem, co mogłoby prowadzić do jej uszkodzenia. Warto również przypomnieć, że w zastosowaniach LED, impulsy prądowe powinny być kontrolowane, aby zachować długowieczność komponentów. Znajomość tych zasad jest kluczowa w projektowaniu układów elektronicznych, szczególnie w kontekście zastosowań oświetleniowych.

Pytanie 26

Badanie złącza p-n w tranzystorze bipolarnym można przeprowadzić przy użyciu

A. woltomierza

B. omomierza

C. amperomierza

D. watomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca omomierza jest jak najbardziej trafna. To narzędzie służy do pomiaru oporu elektrycznego, co jest mega ważne przy badaniu złącza p-n w tranzystorze bipolarnym. Złącze p-n działa jak dioda, która w zasadzie jest przewodnikiem, gdy prąd płynie w jedną stronę, a w drugą - staje się opornikiem. Kiedy używamy omomierza, możemy sprawdzić, czy to złącze działa tak jak powinno, bo mierzymy opór w obu stanach. Jak tranzystor się uszkodzi, omomierz pokaże niską oporność nawet w stanie zaporowym, co oznacza, że coś jest nie tak. W elektronice omomierz to kluczowe narzędzie, zwłaszcza przy diagnozowaniu problemów w obwodach i produkcji komponentów elektronicznych. Każdy tranzystor musi być testowany, żeby był zgodny z normami jakości. To pokazuje, jak ważny jest omomierz przy weryfikacji złączy p-n.

Pytanie 27

Jaki układ powinien być zastosowany, aby zestawić badane napięcie z napięciem odniesienia i w zależności od różnicy uzyskać na wyjściu układu sygnał logiczny 0 lub 1?

A. Multiplekser

B. Stabilizator

C. Demultiplekser

D. Komparator

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Komparator to specjalistyczny układ elektroniczny, którego głównym zadaniem jest porównywanie dwóch napięć: badane napięcie oraz napięcie odniesienia. W przypadku, gdy napięcie badane jest większe od napięcia odniesienia, na wyjściu komparatora generowany jest sygnał logiczny 1, natomiast gdy jest mniejsze – sygnał logiczny 0. Komparatory są szeroko stosowane w różnorodnych aplikacjach, takich jak systemy automatyki, detektory poziomu, czy układy zabezpieczeń. Przykładowo, w aplikacjach zasilania, komparator może być używany do monitorowania napięcia akumulatora; jeśli napięcie spadnie poniżej ustalonego poziomu, układ może wyłączyć obciążenie, zapobiegając uszkodzeniu akumulatora. Z punktu widzenia standardów branżowych, komparatory powinny charakteryzować się niskim poziomem szumów oraz dużą szybkością przełączania, co zapewnia dokładność w działaniu. Warto również zwrócić uwagę na dobór odpowiednich napięć odniesienia, co może wpłynąć na stabilność i niezawodność komparatora w aplikacjach.

Pytanie 28

Układ przedstawiony na rysunku pełni funkcję

A. transoptora.

B. generatora.

C. wzmacniacza.

D. zasilacza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ przedstawiony na rysunku rzeczywiście pełni funkcję transoptora, co wynika z jego konstrukcji, w której dioda emitująca światło (LED) oraz fototranzystor są umieszczone naprzeciwko siebie. Taki układ jest klasycznym przykładem zastosowania technologii optoelektronicznych, gdzie sygnał elektryczny z jednego obwodu jest przekazywany do drugiego za pomocą światła, co zapewnia jednocześnie izolację elektryczną między tymi obwodami. Transoptory są niezwykle ważne w nowoczesnych systemach automatyki i elektroniki, ponieważ pozwalają na bezpieczne przesyłanie sygnałów w warunkach wysokich napięć i prądów. Przykładem praktycznego zastosowania transoptorów jest interfejsowanie mikroprocesorów z różnymi urządzeniami, co jest istotne w projektach automatyki przemysłowej i systemach zabezpieczeń. W kontekście norm i standardów branżowych, transoptory są często stosowane zgodnie z wytycznymi dotyczącymi izolacji i bezpieczeństwa elektrycznego, co czyni je niezastąpionym elementem w projektach wymagających wysokiego poziomu zabezpieczeń.

Pytanie 29

Czym jest multiplekser w kontekście układów kombinacyjnych?

A. konwersja kodu pierścieniowego "1 z n" na sygnał wyjściowy

B. przekazywanie sygnału cyfrowego "1 z n" wybranego adresem na wyjście

C. liczenie oraz przechowywanie impulsów

D. sterowanie wskaźnikiem 7-segmentowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Multiplekser to taki ważny element w układach cyfrowych. Jego głównym zadaniem jest przekazywanie jednego sygnału spośród wielu wejść na wyjście. Dzięki sygnałom sterującym możemy wybrać, który sygnał chcemy wysłać. Przykładowo, w systemach komunikacyjnych, gdy mamy różne źródła danych, multipleksery pomagają zarządzać tymi sygnałami. To pozwala na lepsze wykorzystanie pasma i zwiększenie przepustowości. W telekomunikacji czy przetwarzaniu sygnałów, multipleksery są kluczowe do multiplexingu, czyli łączenia kilku sygnałów w jeden. Warto też wiedzieć, że są różne typy multiplekserów, jak MUX 2:1, MUX 4:1 czy MUX 8:1, które różnią się liczbą wejść i zastosowaniem.

Pytanie 30

Który typ złącza przedstawiono na rysunku?

A. VGA

B. S-Video

C. DVI

D. HDMI

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Złącze HDMI (High-Definition Multimedia Interface) jest standardem przesyłu multimediów wysokiej rozdzielczości, które zyskuje na popularności wśród urządzeń elektronicznych, takich jak telewizory, projektory czy komputery. Kluczowe cechy złącza HDMI to możliwość przesyłu zarówno obrazu w wysokiej rozdzielczości, jak i dźwięku w jednym kablu, co znacznie upraszcza podłączenia. Złącza HDMI są zgodne z różnymi standardami, w tym HDMI 1.4, 2.0 i 2.1, które różnią się m.in. maksymalną przepustowością i obsługiwanymi formatami wideo. Przykładem praktycznego zastosowania HDMI jest podłączenie laptopa do telewizora w celu prezentacji multimedialnych lub odtwarzania filmów w wysokiej jakości. W branży filmowej i gier komputerowych, stosowanie złączy HDMI stało się standardem, co zapewnia profesjonalną jakość obrazu i dźwięku, spełniając jednocześnie wymagania współczesnych technologii wizualnych.

Pytanie 31

Jaki jest zakres regulacji dzielnika napięcia, którego schemat przedstawiono na rysunku?

A. UWY = (5 do 15) V

B. UWY = (15 do 25) V

C. UWY = (5 do 10) V

D. UWY = (10 do 15) V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "UWY = (5 do 15) V" jest poprawna, ponieważ zakres regulacji dzielnika napięcia daje nam możliwość uzyskania napięcia wyjściowego od 5 V do 15 V. W przypadku omawianego dzielnika, ślizgacz ustawiony między rezystorami 10 kΩ i 5 kΩ pozwala na osiągnięcie minimalnego napięcia wyjściowego 5 V, natomiast przesunięcie go na koniec rezystora 5 kΩ daje maksymalne napięcie 15 V. Takie podejście jest zgodne z zasadami działania dzielnika napięcia, gdzie napięcie wyjściowe zależy od stosunku rezystancji. W praktyce, dzielniki napięcia są często stosowane w układach elektronicznych do dostosowywania poziomów napięć do wymagań różnych komponentów, takich jak mikrokontrolery czy czujniki. Znajomość zakresu regulacji napięcia jest kluczowa dla zapewnienia stabilności i prawidłowego działania tych układów w różnych warunkach pracy.

Pytanie 32

W instrukcji uruchomienia urządzenia znalazło się polecenie: "....dostroić obwód rezonansowy trymerem do częstotliwości....". Jakie jest inne określenie na trymer?

A. kondensatora dostrojczego

B. potencjometru

C. cewki regulowanej

D. filtru z regulowaną indukcyjnością

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kondensator dostrojczy, często nazywany trymerem, jest elementem elektronicznym, który pozwala na precyzyjne dostrajanie obwodów rezonansowych, szczególnie w aplikacjach radiowych i audio. Umożliwia on zmianę pojemności w sposób, który wpływa na częstotliwość rezonansową obwodu LC (cewka-kondensator). Przykładowo, w urządzeniach odbiorczych, takich jak radia, dostrajanie za pomocą kondensatora dostrojczego pozwala na selekcję konkretnej stacji radiowej poprzez precyzyjne ustawienie częstotliwości. W standardach projektowania obwodów analogowych, korzystanie z kondensatorów dostrojczych jest powszechną praktyką, związaną z zapewnieniem stabilności i dokładności w działaniu urządzeń. W kontekście inżynierii RF (radiofrekwencyjnej), poprawne dostrojenie obwodu rezonansowego jest kluczowe dla optymalizacji wydajności sygnałów oraz minimalizacji zakłóceń, co jest istotne dla jakości odbioru sygnałów radiowych.

Pytanie 33

Zaciski wyjściowe przekaźnika czujnika ruchu nie są oznaczone literami

A. NC

B. IN

C. NO

D. COM

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź IN jest prawidłowa, ponieważ oznacza 'input', czyli wejście. W kontekście czujnika ruchu, przewód oznaczony jako IN jest przeznaczony do podłączenia zewnętrznego sygnału, który aktywuje urządzenie. W praktyce, czujniki ruchu wykorzystywane są w systemach automatyki budynkowej, gdzie detekcja ruchu uruchamia różne urządzenia, takie jak oświetlenie, alarmy czy systemy monitoringu. Prawidłowe zrozumienie oznaczeń zacisków jest kluczowe dla efektywnej instalacji i późniejszej konserwacji systemów. Stosowanie standardów, takich jak normy IEC, pozwala na jednoznaczne i spójne oznaczanie zacisków w różnych urządzeniach. Wiedza na temat właściwego podłączenia czujników oraz ich funkcji w systemach automatyki zwiększa bezpieczeństwo i komfort użytkowania.

Pytanie 34

Na którym rysunku przedstawiono symbol graficzny diody Schottky`ego?

A. A.

B. C.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol diody Schottky'ego, który jest przy 'C', faktycznie wyróżnia się spośród innych diod. Ta dioda ma niskie napięcie progowe i szybki czas przełączania, przez co nadaje się świetnie do zastosowań w wysokich częstotliwościach oraz w zasilaczach impulsowych. W prostowniku użycie diody Schottky'ego może naprawdę poprawić efektywność energetyczną, co w dzisiejszych czasach jest mega ważne w elektronice. Na przykład, można ją wykorzystać w konwerterach DC-DC, gdzie jej szybka reakcja na zmiany sygnału pozwala na ograniczenie strat energii. Warto też wiedzieć, że według norm IEC 60617, symbol diody Schottky'ego jest uznawany powszechnie w dokumentacji technicznej, co ułatwia życie przy czytaniu schematów elektronicznych.

Pytanie 35

Na podstawie przeprowadzonych pomiarów pasma przenoszenia wzmacniacza ustalono dolną częstotliwość graniczną f_d = 0,1 Hz oraz górną częstotliwość graniczną f_g = 150 Hz. Jaki to typ wzmacniacza?

A. dla górnej części pasma akustycznego

B. selektywny

C. szerokopasmowy

D. dla dolnej części pasma akustycznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "dla dolnej części pasma akustycznego" jest prawidłowa, ponieważ wzmacniacz z dolną częstotliwością graniczną f<sub>d</sub> = 0,1 Hz i górną częstotliwością graniczną f<sub>g</sub> = 150 Hz jest przystosowany do przetwarzania sygnałów w niskich zakresach częstotliwości. Wzmacniacze tego typu są istotne w zastosowaniach, gdzie wymagane jest wzmocnienie sygnałów o niskiej częstotliwości, takich jak sygnały z mikrofonów, instrumentów muzycznych lub w systemach akustycznych. Przykładowo, w systemach audio wzmacniacze te mogą być używane do obsługi niskich tonów, co jest kluczowe w produkcjach muzycznych oraz w instalacjach dźwiękowych, gdzie reprodukcja basów jest istotna. Wzmacniacze te kategorii są projektowane w sposób umożliwiający efektywne wzmocnienie sygnałów w dolnym zakresie pasma akustycznego, co jest zgodne z normami branżowymi dotyczącymi jakości dźwięku. Dobre praktyki w projektowaniu takich wzmacniaczy obejmują minimalizację zniekształceń i szumów, co przekłada się na lepszą jakość dźwięku oraz większe zadowolenie użytkowników.

Pytanie 36

Który typ złącza przedstawiono na rysunku?

A. BNC

B. DVI

C. S-Video

D. HDMI

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Złącze DVI (Digital Visual Interface) to standard, który został zaprojektowany w celu przesyłania sygnału wideo z wysoką jakością, co czyni je idealnym rozwiązaniem w zastosowaniach komputerowych oraz w technologii wyświetlania obrazu. Na przedstawionym zdjęciu złącze to można rozpoznać dzięki charakterystycznemu kształtowi oraz układowi pinów, który różni się od innych typów złącz, takich jak BNC, S-Video czy HDMI. Złącze DVI może przesyłać sygnał wideo w różnych formatach: DVI-D (cyfrowy), DVI-A (analogowy) oraz DVI-I (cyfrowy i analogowy). Jego popularność wynika z faktu, że zapewnia lepszą jakość obrazu w porównaniu do złącz analogowych, a także jest kompatybilne z wieloma nowoczesnymi monitorami oraz projektorami. DVI jest szeroko stosowane w komputerach stacjonarnych, monitorach oraz w niektórych telewizorach, co czyni je kluczowym elementem w ekosystemie multimedialnym. Warto również wspomnieć, że złącza DVI mogą być używane w połączeniu z adapterami, co umożliwia ich użycie z różnymi źródłami sygnału, co jest zgodne z najlepszymi praktykami branżowymi w zakresie interakcji między urządzeniami.

Pytanie 37

Jakie urządzenie elektroniczne przedstawiono na rysunku?

A. Sterownik PLC

B. Wyłącznik różnicowo prądowy

C. Odbiornik AM

D. Wzmacniacz antenowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sterownik PLC (Programmable Logic Controller) to urządzenie, które odgrywa istotną rolę w automatyzacji procesów przemysłowych. Na zdjęciu widoczny jest typowy wygląd tego urządzenia, które wyposażone jest w porty komunikacyjne oraz zaciski umożliwiające podłączenie różnych komponentów systemu automatyki. Sterowniki PLC są w stanie przetwarzać dane w czasie rzeczywistym, co pozwala na efektywną kontrolę maszyn i procesów produkcyjnych. Przykładowo, w zakładach przemysłowych sterowniki te mogą być używane do zarządzania linią produkcyjną, monitorowania parametrów pracy oraz integrowania różnych systemów automatyki. Dzięki możliwości programowania sterowników PLC, inżynierowie mogą dostosować działanie urządzeń do specyficznych wymagań produkcyjnych, co zwiększa elastyczność i wydajność procesów. Warto również wspomnieć, że stosowanie standardów takich jak IEC 61131-3 w zakresie programowania i funkcjonalności sterowników PLC zapewnia kompatybilność i interoperacyjność z innymi urządzeniami, co jest kluczowe w nowoczesnych systemach automatyzacji.

Pytanie 38

Przedstawiony na rysunku element elektroniczny to

A. dioda prostownicza.

B. stabilizator napięcia.

C. tranzystor bipolarny.

D. komparator napięć.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'stabilizator napięcia' jest poprawna, ponieważ element przedstawiony na zdjęciu to układ LM317, który jest standardowym regulowanym stabilizatorem napięcia liniowego. Stabilizatory napięcia są kluczowe w zasilaniu układów elektronicznych, ponieważ zapewniają stałe napięcie wyjściowe niezależnie od zmian napięcia wejściowego czy obciążenia. LM317 jest powszechnie stosowany w aplikacjach, gdzie wymagane jest precyzyjne napięcie, na przykład w zasilaczach do mikroprocesorów, czujników czy innych komponentów. Dobrym przykładem jego zastosowania jest zasilanie modułów Arduino lub Raspberry Pi, gdzie stabilne napięcie jest kluczowe dla prawidłowego działania. W praktyce, stosując LM317, można uzyskać napięcia wyjściowe w zakresie od 1,25V do 37V, co czyni go wszechstronnym rozwiązaniem w wielu projektach elektronicznych. Dodatkowo, zgodnie z najlepszymi praktykami projektowania, warto zastosować odpowiednie kondensatory na wejściu i wyjściu stabilizatora, aby zminimalizować szumy i zakłócenia w zasilaniu.

Pytanie 39

W projekcie kabel oznakowano jako S/FTP, co to oznacza?

A. skrętka z każdą parą w oddzielnym ekranie z folii, dodatkowo w ekranie z folii

B. skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki

C. skrętka ekranowana zarówno folią, jak i siatką

D. skrętka z każdą parą w oddzielnym ekranie z folii

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazuje, że kabel S/FTP (Shielded Foiled Twisted Pair) to skrętka, w której każda para przewodów jest dodatkowo ekranowana folią, a całość jest umieszczona w zewnętrznej osłonie z siatki. Taki typ kabla charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, co czyni go idealnym do zastosowań w środowiskach o dużym poziomie zakłóceń, np. w biurach z wieloma urządzeniami elektronicznymi. Ekranowanie folią i siatką zapewnia, że sygnał przesyłany przez pary przewodów jest chroniony zarówno przed wpływem otoczenia, jak i przed wzajemnym zakłócaniem się par. Standardy takie jak ISO/IEC 11801 i ANSI/TIA-568 określają wymagania dotyczące wydajności oraz konstrukcji kabli, co podkreśla znaczenie stosowania odpowiednich materiałów i technologii w celu zapewnienia niezawodności transmisji. W praktyce kable S/FTP są często używane w sieciach lokalnych (LAN), zapewniając stabilną i szybką komunikację między urządzeniami.

Pytanie 40

W analizowanym układzie przeprowadzono pomiar rezystancji Rx. Zgodnie z normami wartość rezystancji R_x=(10,06±0,03) Ω. Który z wyników pomiarowych nie jest zgodny z normą?

A. Rx = 10,00 Ω

B. Rx = 10,09 Ω

C. Rx = 10,06 Ω

D. Rx = 10,03 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź Rx = 10,00 Ω jest prawidłowa, ponieważ wartość ta znajduje się poza dopuszczalnym zakresem błędu pomiarowego określonego przez normę. Zgodnie z danymi, rezystancja Rx powinna wynosić 10,06 Ω z tolerancją ±0,03 Ω, co oznacza, że akceptowalne wartości rezystancji mieszczą się w przedziale od 10,03 Ω do 10,09 Ω. Wartość 10,00 Ω jest poniżej dolnej granicy normy, co czyni ją niezgodną z wymaganiami. W praktyce, takie pomiary są istotne w kontekście zapewnienia jakości produktów elektronicznych, gdzie każda jednostka musi spełniać określone specyfikacje. Normy takie jak IEC 60068-2-6 dostarczają wytycznych dotyczących testowania i określania tolerancji, co jest kluczowe w procesach produkcyjnych. Właściwe zrozumienie tolerancji w pomiarach rezystancji jest niezbędne do analizy i oceny właściwości materiałów oraz zapewnienia ich niezawodności w zastosowaniach inżynieryjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
