Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 27 kwietnia 2026 20:12
Data zakończenia: 27 kwietnia 2026 20:32

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawione na rysunku narzędzie należy zastosować do

A. cięcia przewodów.

B. zaciskania tulejek

C. zakładania konektorów na przewodach elektrycznych.

D. zdejmowania izolacji z przewodów.

Odpowiedź dotycząca zdejmowania izolacji z przewodów jest poprawna, ponieważ narzędzie przedstawione na rysunku to szczypce do tego zadania. Ich konstrukcja obejmuje specjalne ostrza, które pozwalają na precyzyjne i bezpieczne usunięcie izolacji, minimalizując ryzyko uszkodzenia rdzenia przewodu. Dzięki regulowanemu mechanizmowi, użytkownik może dostosować siłę nacisku do różnych typów przewodów, co jest niezwykle istotne w praktyce elektrycznej. W standardach branżowych, takich jak IEC 60364, wskazano, że stosowanie odpowiednich narzędzi do pracy z przewodami elektrycznymi jest kluczowe dla zapewnienia bezpieczeństwa instalacji oraz jakości wykonywanych połączeń. Dobre praktyki podkreślają również, że prawidłowe zdejmowanie izolacji pozwala uniknąć zjawisk takich jak zwarcia, które mogą prowadzić do poważnych awarii. Pamiętaj, że właściwe techniki i narzędzia wpływają nie tylko na efektywność pracy, ale także na bezpieczeństwo użytkownika oraz trwałość instalacji.

Pytanie 2

Montaż stelaża pod panel fotowoltaiczny na betonowej nawierzchni wykonuje się przy pomocy młota udarowo-obrotowego z wiertłami oraz

A. spawarki elektrycznej

B. klucza płaskiego i nastawnego

C. zaciskarki do profili metalowych

D. zgrzewarki punktowej

Zgrzewarka punktowa jest narzędziem przeznaczonym do łączenia elementów metalowych poprzez miejscowe topnienie, co w kontekście montażu stelaża pod panele fotowoltaiczne na betonowej powierzchni nie ma zastosowania. Użycie zgrzewarki wymagałoby, aby wszystkie elementy były wykonane z metalu i miały odpowiednią grubość, co w przypadku betonowej podłoża i stelaża, zazwyczaj nie ma miejsca. Tak samo, jak zgrzewarka, zaciskarka do profili metalowych jest narzędziem do łączenia profili metalowych, a nie do montażu na powierzchni betonowej. Jej zastosowanie byłoby zasadne w sytuacji, gdybyśmy mieli do czynienia z konstrukcją całkowicie wykonaną z metalu, ale nie w przypadku, który opisujemy. Spawarka elektryczna również nie jest właściwym narzędziem w tym kontekście, ponieważ spawanie jest procesem trwale łączącym metalowe elementy i nie jest kompatybilne z montażem stelaża na podłożu betonowym. W praktyce, mylenie tych narzędzi z kluczem płaskim i nastawnym prowadzi do nieprawidłowego podejścia do montażu i może skutkować nietrwałymi połączeniami, co z kolei wpływa na stabilność całej konstrukcji. Dlatego kluczowe jest zrozumienie funkcji narzędzi oraz ich zastosowania w konkretnych sytuacjach, co jest zgodne z najlepszymi praktykami w branży budowlanej i instalacyjnej.

Pytanie 3

Który element chroni zamknięty obieg hydrauliczny paneli słonecznych w przypadku zbyt wysokiego ciśnienia cieczy solarnej?

A. Zawór bezpieczeństwa

B. Regulator temperatury

C. Pompa obiegowa

D. Automatyczny odpowietrznik

Zawór bezpieczeństwa jest kluczowym elementem ochronnym w zamkniętym obiegu hydraulicznym kolektorów słonecznych, który zapobiega nadmiernemu wzrostowi ciśnienia płynu solarnego. Jego podstawowym zadaniem jest automatyczne otwieranie się w przypadku, gdy ciśnienie w systemie przekroczy ustaloną wartość graniczną. Dzięki temu zapobiega się uszkodzeniom instalacji oraz wyciekom płynu solarnego, co mogłoby prowadzić do poważnych awarii. W praktyce, zawory bezpieczeństwa są projektowane zgodnie z normami, które określają ich wydajność i niezawodność. Na przykład, w wielu systemach słonecznych stosuje się zawory bezpieczeństwa z certyfikatami, które potwierdzają ich zgodność z europejskimi normami EN 12828 oraz EN 13445, co zapewnia ich wysoką jakość i bezpieczeństwo użytkowania. Dodatkowo, regularna konserwacja i kontrola funkcjonowania zaworów bezpieczeństwa są niezbędne, aby zapewnić sprawne działanie całego systemu, co jest zgodne z najlepszymi praktykami w branży energetycznej.

Pytanie 4

Która metoda transportu kolektorów słonecznych na dach wysokiego budynku jest najbardziej efektywna?

A. Windą transportową

B. Wózkiem widłowym

C. Wciągarką linową

D. Ręcznie przez schody

Transport kolektorów słonecznych na dach wysokiego budynku przy użyciu wózka widłowego, ręcznie po schodach lub wciągarki linowej wiąże się z istotnymi niedogodnościami i zagrożeniami, które mogą wpływać na bezpieczeństwo oraz efektywność takich działań. Wózek widłowy, mimo że może być użyteczny w niektórych kontekstach, nie jest optymalnym rozwiązaniem w przypadku transportu na dużą wysokość. Wózki widłowe są przeznaczone głównie do pracy na płaskich powierzchniach i w ograniczonych przestrzeniach, co ogranicza ich zastosowanie w kontekście wysokich budynków. Ponadto, manewrowanie wózkiem widłowym w ciasnych klatkach schodowych lub windy może stwarzać niebezpieczeństwo dla użytkowników. Ręczne przenoszenie kolektorów po schodach to rozwiązanie, które wiąże się z dużym ryzykiem kontuzji, zarówno dla pracowników, jak i dla samych urządzeń. W przypadku dużych, ciężkich elementów, takich jak kolektory słoneczne, noszenie ich na dużych wysokościach może prowadzić do upadków i urazów. Praktyki BHP jasno wskazują na konieczność unikania manualnego transportu ciężkich przedmiotów w takich warunkach. Wciągarka linowa, chociaż może być rozważana w pewnych kontekstach, wymaga precyzyjnego ustawienia i umiejętności obsługi, co może być trudne do zrealizowania na budowach. Dodatkowo, niewłaściwe użycie wciągarki może prowadzić do wypadków, w tym uszkodzeń mienia i zagrożeń dla zdrowia. Dlatego ważne jest, aby w takich sytuacjach stosować metody transportu, które są zgodne z najlepszymi praktykami branżowymi oraz przepisami BHP, a windę transportową należy uznać za najbardziej bezpieczne i efektywne rozwiązanie.

Pytanie 5

Wyznacz wartość promieniowania bezpośredniego, mając na uwadze, że promieniowanie rozproszone wynosi 300 W/m², a promieniowanie całkowite 1000 W/m²?

A. 1000 W/m²

B. 800 W/m²

C. 700 W/m²

D. 1300 W/m²

Odpowiedź 700 W/m² jest poprawna, ponieważ obliczamy wartość promieniowania bezpośredniego, odejmując promieniowanie rozproszone od promieniowania całkowitego. W tym przypadku, promieniowanie całkowite wynosi 1000 W/m², a promieniowanie rozproszone to 300 W/m². Proces ten jest kluczowy w dziedzinie inżynierii energetycznej oraz architektury, gdzie właściwe zrozumienie składników promieniowania słonecznego jest istotne dla efektywności energetycznej budynków. W praktyce, znajomość tych wartości pozwala na optymalizację projektów systemów fotowoltaicznych oraz oceny wpływu zacienienia na wydajność instalacji. Zgodnie z dobrą praktyką branżową, przy planowaniu systemów odnawialnych źródeł energii, inżynierowie często korzystają z narzędzi symulacyjnych, które uwzględniają zarówno promieniowanie bezpośrednie, jak i rozproszone. Pozwala to na dokładniejsze prognozowanie wydajności systemów i efektywności wykorzystania energii słonecznej w określonych lokalizacjach.

Pytanie 6

Całkowita moc identycznych pomp ciepła połączonych w kaskadzie wynosi

A. jest równa mocy pojedynczej pompy

B. sumę mocy wszystkich poszczególnych pomp

C. połowę mocy jednej z pomp

D. większa dla jednej z pomp

Fajnie, że wybrałeś odpowiedź, która mówi, że moc kaskadowo połączonych pomp ciepła to suma mocy każdej z nich. To naprawdę tak działa! Każda pompa dodaje swoją moc, więc jak masz pięć pomp po 5 kW, to mamy 25 kW mocy całkowitej. Kaskadowe połączenia są super, bo pozwalają lepiej wykorzystać moc i dostosować system do potrzeb. Widziałem to w dużych instalacjach grzewczych, gdzie trzeba osiągnąć wyższą moc, a jednocześnie zmieścić się w małej przestrzeni. A jak mowa o efektywności energetycznej, to takie połączenia z odnawialnymi źródłami energii to bardzo dobry pomysł!

Pytanie 7

Woda w zbiorniku ciepła o objętości 200 dm³ traci ciepło w ciągu nocy o 10^o C. Ciepło właściwe wody wynosi 4190 (J/kg*K). Straty energii związane z tym procesem wynoszą

A. 8380 kJ

B. 8,38 kWh

C. 8380 kWh

D. 8,38 kJ

Aby obliczyć straty energii związane z wychładzaniem wody, zastosujemy wzór na ciepło wymienione: Q = m * c * ΔT, gdzie Q to ilość ciepła, m to masa wody, c to ciepło właściwe wody, a ΔT to zmiana temperatury. Woda w zasobniku ma objętość 200 dm³, co odpowiada masie 200 kg (zakładając gęstość wody 1 kg/dm³). Ciepło właściwe wody wynosi 4190 J/kg*K, a zmiana temperatury wynosi 10°C. Podstawiając te wartości do wzoru: Q = 200 kg * 4190 J/kg*K * 10 K = 8380000 J, co po przeliczeniu na kilodżule daje 8380 kJ. Zrozumienie tego zagadnienia ma praktyczne zastosowanie w projektowaniu systemów grzewczych oraz w branży energetycznej, gdzie konieczne jest obliczenie strat ciepła, aby poprawić efektywność energetyczną budynków. Warto również zwrócić uwagę na standardy dotyczące izolacji termicznej, które mogą zmniejszyć takie straty.

Pytanie 8

Niezbędne urządzenie do kontroli ładowania akumulatorów przy pomocy paneli fotowoltaicznych przedstawione na rysunku to

A. trójfazowy przekaźnik termiczny.

B. regulator ładowania.

C. trójbiegunowy wyłącznik silnikowy.

D. jednofazowy wyłącznik różnicowoprądowy.

Regulator ładowania jest kluczowym elementem w systemach fotowoltaicznych, który zarządza procesem ładowania akumulatorów. Jego głównym zadaniem jest zapewnienie, że akumulatory nie zostaną nadmiernie naładowane ani rozładowane, co może prowadzić do ich uszkodzenia. Regulator monitoruje zarówno napięcie, jak i prąd z paneli słonecznych oraz stanu naładowania akumulatorów, dostosowując parametry ładowania w czasie rzeczywistym. Przykładem praktycznego zastosowania regulatora ładowania jest system off-grid, w którym energia z paneli słonecznych ładowana jest do akumulatorów, aby zasilać urządzenia elektryczne w domach, gdzie nie ma dostępu do sieci energetycznej. Zgodnie z normami branżowymi, jak IEC 62109, regulacja ładowania powinna być dostosowana do typu akumulatora (np. żelowego, AGM, litowo-jonowego), co wpływa na żywotność oraz efektywność systemu. Odpowiedni dobór regulatora oraz jego poprawna konfiguracja są zatem kluczowe dla zapewnienia długotrwałej i bezpiecznej pracy systemu fotowoltaicznego.

Pytanie 9

Na dokumentacji dotyczącej zapotrzebowania materiałowego do realizacji instalacji znajduje się symbol Cu-DHP 22x1 R220. Co to oznacza w kontekście rur?

A. o średnicy 22 mm i grubości 1mm, miękka

B. o średnicy 22 mm i długości 1m, twarda

C. o promieniu 22 mm i grubości 1 mm, twarda

D. o średnicy 22 mm i długości 1m, miękka

Odpowiedź wskazująca, że jest to rura miedziana o średnicy 22 mm i grubości 1 mm, miękka, jest poprawna ze względu na standardowe oznaczenia rur miedzianych. Symbol Cu-DHP oznacza miedź dekarbonizowaną, która jest szeroko stosowana w instalacjach wodnych i grzewczych. Średnica 22 mm to typowy rozmiar dla rur stosowanych w instalacjach domowych, co czyni je idealnymi do transportu wody oraz dla systemów grzewczych. Grubość 1 mm wskazuje na uniwersalność i łatwość w montażu, co jest korzystne w przypadku zastosowań, gdzie elastyczność materiału jest ważna. Rury miękkie są często wykorzystywane, gdyż łatwiej je formować i dopasowywać do istniejącej instalacji. Przykłady zastosowań obejmują instalacje hydrauliczne w budynkach mieszkalnych, gdzie miedź jest preferowana ze względu na swoją odporność na korozję oraz właściwości antybakteryjne. Dobrą praktyką jest stosowanie takich rur w miejscach, które wymagają częstych zmian kierunku lub w przypadku trudnego dostępu do instalacji.

Pytanie 10

Korzystając z przedstawionego fragmentu instrukcji określ, w jakiej odległości od odgromnika należy usytuować ogniwo fotowoltaiczne, jeżeli na budynku istnieje już instalacja antyodgromowa.

Jeżeli istnieje już na budynku instalacja antypiorunowa, to konstrukcja mocująca generatora PV musi zostać połączona najkrótszą drogą z odgromnikiem.

A. 30 cm

B. 50 cm

C. 20 cm

D. 40 cm

Poprawna odpowiedź to 20 cm, ponieważ zgodnie z obowiązującymi normami i rekomendacjami dotyczącymi instalacji fotowoltaicznych i systemów odgromowych, odległość między ogniwem fotowoltaicznym a odgromnikiem powinna być jak najmniejsza. Konstrukcja mocująca generatora PV musi być połączona najkrótszą drogą z odgromnikiem, co zapewnia optymalne prowadzenie ewentualnych wyładowań elektrycznych oraz minimalizuje ryzyko uszkodzenia urządzeń. Przykładem praktycznego zastosowania tej zasady jest instalacja systemów PV na dachach budynków, gdzie bliskość odgromnika jest kluczowa dla bezpieczeństwa całej instalacji. Warto również pamiętać, że zachowanie takiej odległości nie tylko wpływa na bezpieczeństwo, ale i na efektywność systemu, co potwierdzają liczne badania branżowe. Standardy, takie jak PN-EN 62305, jasno określają zasady dotyczące ochrony przed wyładowaniami atmosferycznymi, co podkreśla znaczenie przestrzegania zalecanych odległości w projektach instalacji PV.

Pytanie 11

Zgodnie z danymi zawartymi w przedstawionej w tabeli suma długości 2 obiegów w instalacji z pompą ciepła DHP-C wielkości 8 nie może przekraczać

Maksymalne długości obiegu
DHP-H, DHP-C, DHP-L	Obliczona, maksymalna długość obiegów w m
Wielkość	1 obieg	2 obiegi	3 obiegi	4 obiegi
6	< 390	< 2 x 425	–	–
8	< 300	< 2 x 325	–	–
10	< 270	< 2 x 395	–	–
12	< 190	< 2 x 350	–	–
16	< 70	< 2 x 175	< 3 x 183	4 x 197

A. 630 m

B. 690 m

C. 700 m

D. 650 m

Wybór odpowiedzi 650 m jako maksymalnej długości dwóch obiegów dla pompy ciepła DHP-C o wielkości 8 jest poprawny. Dane w tabeli jasno określają, iż dla tej konkretnej wielkości pompy, długość obiegów nie powinna przekraczać 650 metrów, aby zapewnić efektywność i prawidłowe działanie systemu grzewczego. Przekroczenie tej długości może prowadzić do spadku efektywności energetycznej oraz zwiększenia zużycia energii, co jest niekorzystne zarówno z ekonomicznego, jak i ekologicznego punktu widzenia. W praktyce, odpowiednia długość obiegów ma kluczowe znaczenie dla optymalizacji pracy pompy ciepła, co potwierdzają normy oraz zalecenia branżowe, takie jak te zawarte w dokumentacji producentów i standardach instalacyjnych. Na przykład, zbyt długie obiegi mogą skutkować większym oporem hydraulicznych, co wpływa na obniżenie wydajności systemu i może prowadzić do jego uszkodzenia. Utrzymanie odpowiedniej długości obiegów jest zatem kluczowe dla długotrwałego działania instalacji grzewczej.

Pytanie 12

Aby skręcić rury o dużych średnicach w trudno dostępnych miejscach, należy zastosować klucz

A. łańcuchowy

B. uniwersalny

C. nastawny

D. szwedzki

Klucz łańcuchowy jest specjalistycznym narzędziem przeznaczonym do skręcania i odkręcania rur dużych średnic, szczególnie w miejscach o ograniczonym dostępie. Jego konstrukcja pozwala na pewne chwytanie rur, dzięki czemu minimalizuje ryzyko ich uszkodzenia. Klucz łańcuchowy działa na zasadzie owinięcia łańcucha wokół rury, co umożliwia jego pewne obracanie i jednocześnie zapewnia dużą siłę chwytu. W praktyce, zastosowanie klucza łańcuchowego jest niezwykle istotne w branżach takich jak hydraulika czy instalacje przemysłowe, gdzie często spotyka się rury o dużych średnicach. W takich przypadkach tradycyjne klucze, takie jak klucze nastawne czy szwedzkie, mogą okazać się nieefektywne lub wręcz niemożliwe do użycia ze względu na ograniczoną przestrzeń roboczą. Użycie klucza łańcuchowego jest zgodne z dobrą praktyką, ponieważ pozwala na zachowanie bezpieczeństwa pracy oraz efektywności wykonywanych działań. Warto pamiętać, że prawidłowe użycie tego narzędzia wymaga również znajomości technik ich stosowania oraz odpowiednich procedur BHP, co dodatkowo zwiększa efektywność całego procesu.

Pytanie 13

Turbina akcyjna to turbina

A. X

B. Kaplana

C. Peltona

D. Francisa

Wybór odpowiedzi Kaplana, Francisa czy X prowadzi do nieporozumień związanych z klasyfikacją turbin wodnych. Turbina Kaplana jest przykładem turbiny osiowej, która jest zaprojektowana do pracy w warunkach niskiego spadku, gdzie przepływ wody jest duży. Jej działanie opiera się na zasadzie pracy w ruchu ciągłym, co różni ją zasadniczo od turbin akcyjnych. Z kolei turbina Francisa, będąca kombinacją turbin osowych i akcyjnych, działa efektywnie w średnim zakresie spadków. Jest to turbina, która wykorzystuje zarówno energię potencjalną, jak i kinetyczną wody. Wybór X, który nie jest klasycznym przykładem turbiny wodnej, również wskazuje na brak zrozumienia podstawowych podziałów turbin. Typowe błędy myślowe, prowadzące do tych błędnych odpowiedzi, często wynikają z nieznajomości funkcji i zastosowań różnych typów turbin. Kluczowe dla poprawnego identyfikowania turbin jest zrozumienie mechanizmu ich działania oraz odpowiednich warunków, w jakich będą one najbardziej efektywne. Niezrozumienie tej problematyki prowadzi do niepoprawnych wniosków, które mogą wpływać na dalsze decyzje inżynieryjne oraz projektowe w dziedzinie hydroenergetyki.

Pytanie 14

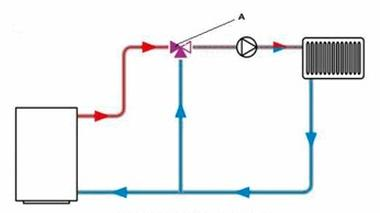

Na schemacie instalacji c.o. literą A zaznaczono zawór

A. bezpieczeństwa.

B. zwrotny kątowy.

C. mieszający.

D. redukcyjny.

Odpowiedź "zawór mieszający" jest prawidłowa, ponieważ zawór oznaczony literą A na schemacie instalacji centralnego ogrzewania ma kluczową rolę w regulacji temperatury wody. Zawory mieszające są wykorzystywane do łączenia dwóch strumieni wody o różnych temperaturach – na przykład gorącej wody z kotła oraz schłodzonej wody z obiegu grzewczego. Dzięki temu procesowi możliwe jest uzyskanie optymalnej temperatury wody w instalacji, co jest niezbędne dla efektywnego działania systemu c.o. W praktyce, zawory te są często stosowane w nowoczesnych instalacjach grzewczych, co pozwala na oszczędność energii oraz zwiększenie komfortu użytkowników w budynkach. Warto zauważyć, że stosowanie zaworów mieszających jest zgodne z dobrymi praktykami branżowymi, które zalecają stosowanie rozwiązań zwiększających efektywność energetyczną budynków. Dodatkowo, prawidłowa regulacja temperatury wody w obiegu wpływa na wydłużenie żywotności całego systemu grzewczego, co jest istotne z perspektywy ekonomicznej.

Pytanie 15

Do obróbki krawędzi rur miedzianych, które są stosowane w instalacjach ciepłej wody użytkowej i zostały przycięte na odpowiednią długość, należy zastosować

A. giętarki

B. zaginarki

C. gwinciarki

D. gradownicy

Gradownice to narzędzia wykorzystywane do obróbki końców rur, w tym rur miedzianych, w celu uzyskania gładkich i równych krawędzi. Ich zastosowanie jest kluczowe w montażu instalacji ciepłej wody użytkowej, ponieważ zgrubne lub nierówne krawędzie mogą prowadzić do problemów z uszczelnieniem połączeń, co z kolei może skutkować wyciekami i innymi awariami. Gradownice działają na zasadzie mechanicznego usuwania nadmiaru materiału, co pozwala na precyzyjne wygładzenie krawędzi. W praktyce, korzyści płynące z użycia gradownicy obejmują nie tylko poprawę estetyki połączeń, ale również wzrost ich trwałości oraz niezawodności. Zgodnie z obowiązującymi standardami w branży sanitarno-grzewczej, odpowiednio obrobione krawędzie rur miedzianych są kluczowe dla zapewnienia szczelności połączeń lutowanych czy też gwintowanych. Zastosowanie gradownicy jest szczególnie zalecane w sytuacjach, gdy rury są poddawane dużym obciążeniom termicznym i ciśnieniowym, co jest typowe dla instalacji ciepłej wody użytkowej.

Pytanie 16

Schemat instalacji PV przedstawia system

A. autonomiczny.

B. off-grid.

C. on-grid.

D. hybrydowy.

Odpowiedź on-grid jest poprawna, ponieważ schemat przedstawia instalację fotowoltaiczną, która jest bezpośrednio połączona z publiczną siecią elektroenergetyczną. Systemy on-grid, zwane również systemami podłączonymi do sieci, pozwalają na bieżące monitorowanie produkcji energii oraz jej wymiany z siecią. W przypadku nadwyżki energii produkowanej przez panele fotowoltaiczne, energia ta może być oddawana do sieci, co jest korzystne zarówno dla użytkownika, jak i dla operatora systemu energetycznego. Użytkownik otrzymuje w zamian odpowiednie kredyty energetyczne, które mogą być wykorzystane, gdy produkcja energii nie wystarcza do pokrycia bieżących potrzeb. Kluczowym elementem takiej instalacji jest licznik, który monitoruje zarówno ilość wyprodukowanej, jak i pobranej energii. W praktyce, korzystanie z systemu on-grid jest szczególnie opłacalne w rejonach z dobrze rozwiniętą infrastrukturą energetyczną, gdzie istnieje możliwość stabilnej wymiany energii z siecią.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Aby chronić linię napowietrzną przed skutkami wyładowań atmosferycznych, jakie zabezpieczenie powinno być zastosowane?

A. wyłącznik nadprądowy

B. wyłącznik różnicowoprądowy

C. bezpieczniki mocy

D. ogranicznik przepięciowy

Ogranicznik przepięciowy jest kluczowym elementem zabezpieczeń stosowanych w liniach napowietrznych, mającym na celu ochronę infrastruktury elektrycznej przed skutkami wyładowań atmosferycznych. Działa on poprzez ograniczenie napięcia, które może pojawić się w wyniku skoków napięcia spowodowanych wyładowaniami atmosferycznymi, co pozwala na ochronę urządzeń elektrycznych przed uszkodzeniem. Przykładem zastosowania ograniczników przepięciowych są instalacje elektroenergetyczne, w których są one montowane w pobliżu transformatorów oraz przy wejściu do budynków, aby zminimalizować ryzyko uszkodzenia sprzętu. Zgodnie z normami IEC 61643-11, które określają wymagania dla ochronników przepięciowych, ich dobór powinien być dokładnie przemyślany, uwzględniając maksymalne napięcia robocze oraz energię, którą mogą pochłonąć. Należy również pamiętać, że ograniczniki przepięciowe powinny być regularnie sprawdzane i wymieniane w przypadku uszkodzenia, aby zapewnić ciągłość ochrony. Stosowanie ich w instalacjach elektrycznych jest uznawane za dobrą praktykę, ponieważ zapobiega kosztownym naprawom oraz przestojom związanym z awariami sprzętu. Właściwe zabezpieczenie infrastruktury elektrycznej przed wyładowaniami atmosferycznymi jest kluczowe dla bezpieczeństwa i niezawodności systemów energetycznych.

Pytanie 19

Gdzie oraz w jaki sposób należy zainstalować jednostkę zewnętrzną powietrznej pompy ciepła?

A. W odległości co najmniej 0,3 m od ściany budynku, z czerpnią powietrza skierowaną w stronę ściany

B. Bezpośrednio przy zewnętrznej ścianie budynku, z czerpnią powietrza skierowaną w stronę ściany

C. W odległości co najmniej 0,3 m od ściany budynku, z wyrzutem powietrza skierowanym w stronę ściany

D. Bezpośrednio przy zewnętrznej ścianie budynku, z wyrzutem powietrza skierowanym w stronę ściany

Jednostka zewnętrzna powietrznej pompy ciepła powinna być zamontowana w odpowiedniej odległości od ściany budynku, co ma kluczowe znaczenie dla efektywności jej pracy. Umiejscowienie urządzenia w odległości co najmniej 0,3 m od ściany zapewnia odpowiednią cyrkulację powietrza, co jest niezbędne do prawidłowego poboru i wydajności pracy pompy. Takie umiejscowienie minimalizuje również hałas i wibracje, które mogą przenikać do struktury budynku, co jest szczególnie istotne w przypadku budynków mieszkalnych. Skierowanie czerpni powietrza w stronę ściany chroni ją przed bezpośrednim działaniem wiatru i opadów, co pomaga w stabilizowaniu warunków pracy pompy, zwiększając jej wydajność i żywotność. Dodatkowo, przestrzeń pomiędzy jednostką a ścianą ułatwia odprowadzanie skroplin, co zapobiega ich zamarzaniu na elewacji budynku. Takie wytyczne są zgodne z zaleceniami producentów oraz normami branżowymi, co potwierdza ich zasadność.

Pytanie 20

Na aksonometrycznym widoku instalacji ogrzewczej w skali 1:100 miedziany pion ma długość 20 cm. Jaką ilość przewodów miedzianych trzeba nabyć do montażu tego pionu?

A. 20 m

B. 200 m

C. 0,2 m

D. 2 m

Wiele osób może pomylić długość przewodów z długością na rzucie aksonometrycznym, co prowadzi do niepoprawnych obliczeń. Odpowiedzi takie jak 200 m, 2 m czy 0,2 m bazują na błędnych założeniach dotyczących przeliczeń skali. Odpowiedź 200 m sugeruje, że uczestnik testu nie uwzględnił przelicznika skali, błędnie myśląc, że 20 cm na rysunku odpowiada 20 m w rzeczywistości. Taki błąd może wynikać z nieuwagi lub nieznajomości procedur. Odpowiedź 2 m może pochodzić z błędnego przeliczenia skali, na przykład z pomylenia wartości 20 cm z 2 m, co pokazuje typowy błąd w komunikacji między jednostkami miary. Z kolei odpowiedź 0,2 m przejawia skrajne niedoszacowanie długości, co może świadczyć o pomieszczeniu długości przewodu do długości przedstawionej w rysunku, pomijając ważny kontekst skali. Fundamentalną zasadą w projektowaniu instalacji grzewczych, a także w innych dziedzinach inżynieryjnych, jest precyzyjne przeliczanie wymiarów między różnymi formatami, co jest niezbędne do zapewnienia prawidłowości wykonania projektu oraz bezpieczeństwa użytkowania. Właściwe zrozumienie tych koncepcji jest kluczowe, aby uniknąć kosztownych błędów w przyszłej eksploatacji systemu.

Pytanie 21

Jak często należy przeprowadzać pomiar rezystancji poszczególnych ogniw w akumulatorach?

A. raz w roku

B. raz w miesiącu

C. co 6 miesięcy

D. codziennie

Pomiar rezystancji ogniw w bateriach akumulatorów co 6 miesięcy stanowi najlepszą praktykę w zakresie monitorowania stanu technicznego akumulatorów. Takie podejście pozwala na wczesne wykrywanie potencjalnych problemów, takich jak degradacja ogniw czy nieprawidłowe połączenia. Regularne pomiary umożliwiają również ocenę efektywności procesów ładowania oraz rozładowania akumulatorów. Wiele norm branżowych, takich jak IEC 62485, podkreśla znaczenie systematycznego monitorowania parametrów elektrycznych akumulatorów, co przyczynia się do poprawy ich żywotności oraz bezpieczeństwa eksploatacji. Przykładowo, w aplikacjach takich jak zasilanie awaryjne lub systemy energii odnawialnej, regularne sprawdzanie rezystancji ogniw może zapobiec nieprzewidzianym awariom i zapewnia ciągłość działania systemów zasilających. Systematyczne pomiary są również istotne dla oceny stanu cyklu życia akumulatorów, co ma kluczowe znaczenie w kontekście przywracania ich do pełnej funkcjonalności.

Pytanie 22

Masa jednego opakowania rur miedzianych, które są przeznaczone do budowy instalacji i składowane w kręgach bez wewnętrznego rdzenia (szpuli), nie powinna być większa niż

A. 40 kg

B. 30 kg

C. 50 kg

D. 25 kg

Odpowiedź 50 kg jest prawidłowa, ponieważ zgodnie z normami branżowymi dotyczącymi przechowywania i transportu rur miedzianych, masa jednego opakowania nie powinna przekraczać tej wartości. Rury miedziane, stosowane w instalacjach wodociągowych i grzewczych, są produktem, który wymaga odpowiedniego zabezpieczenia podczas transportu, aby uniknąć uszkodzeń mechanicznych. Standardowe praktyki w branży budowlanej oraz regulacje dotyczące materiałów budowlanych nakładają ograniczenia na maksymalną masę opakowania, co ma na celu zwiększenie bezpieczeństwa w transporcie oraz ułatwienie manipulacji przez pracowników. Przykładowo, przekroczenie masy 50 kg może prowadzić do trudności w przenoszeniu rur, co zwiększa ryzyko kontuzji. Stosowanie standardowych opakowań o masie 50 kg jest powszechną praktyką wśród producentów rur, co również podkreśla ich dbałość o ergonomię pracy oraz bezpieczeństwo. Warto również zaznaczyć, że w przypadku większych opakowań, transport i składowanie rur wiąże się z dodatkowymi obciążeniami technicznymi dla pojazdów transportowych, co może naruszać przepisy dotyczące transportu drogowego.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Czym jest niskotemperaturowe źródło energii cieplnej?

A. pompa ciepła

B. kocioł na gaz ziemny o wysokim metanie

C. kocioł na paliwo stałe

D. kocioł opalany olejem grzewczym

Kocioł na olej opałowy, kocioł na paliwo stałe oraz kocioł na gaz ziemny wysokometanowy są przykładami urządzeń grzewczych, które działają na zasadzie spalania paliwa. Te źródła ciepła wytwarzają ciepło poprzez proces spalania, który generuje wysokotemperaturowe gazy spalane. Ogrzewanie przy użyciu tych kotłów wiąże się z koniecznością dostarczenia paliwa, co może zwiększać koszty eksploatacji oraz wpływać na środowisko przez emisję zanieczyszczeń. Na przykład, kocioł na olej opałowy emituje spaliny, w tym dwutlenek węgla oraz inne szkodliwe substancje, co jest sprzeczne z dążeniem do ograniczenia emisji gazów cieplarnianych. Podobnie, kotły na paliwo stałe, takie jak węgiel czy drewno, mogą generować dużą ilość dymu i pyłów, które są szkodliwe dla zdrowia i środowiska. Również kocioł na gaz ziemny, mimo że jest bardziej efektywny i emitujący mniej zanieczyszczeń w porównaniu do paliw stałych, nadal opiera się na paliwie kopalnym, co w dłuższej perspektywie nie jest zrównoważonym rozwiązaniem. Użytkownicy powinni zatem być świadomi ograniczeń tych tradycyjnych systemów grzewczych oraz ich wpływu na środowisko, co czyni pompy ciepła bardziej atrakcyjną alternatywą w kontekście dążenia do zrównoważonego rozwoju i efektywności energetycznej.

Pytanie 25

Jaką wartość odpowiada 3,3 MPa?

A. 33 bar

B. 3,3 bar

C. 33 kPa

D. 33 000 Pa

Wartość 3,3 MPa rzeczywiście odpowiada 33 barom, ponieważ przeliczenie między tymi jednostkami opiera się na standardowym przeliczniku, w którym 1 MPa jest równy 10 barom. Dlatego aby uzyskać wartość w barach, należy pomnożyć ilość megapaskali przez 10. W praktyce, znajomość tych jednostek jest niezbędna w różnych dziedzinach inżynierii, szczególnie w hydraulice i pneumatyce, gdzie ciśnienie odgrywa kluczową rolę. W zastosowaniach przemysłowych, takich jak systemy hydrauliczne, ważne jest, aby być w stanie szybko i precyzyjnie przeliczać wartości ciśnienia. Wartości ciśnienia mogą być wyrażane w różnych jednostkach, a ich poprawne konwertowanie jest istotne dla utrzymania bezpieczeństwa i efektywności systemów. Ponadto, zgodność z normami międzynarodowymi oraz zrozumienie jednostek SI (Systemu Jednostek Międzynarodowych) jest kluczowe w każdej dziedzinie techniki, co podkreśla znaczenie znajomości jednostek ciśnienia.

Pytanie 26

Pierwszym zadaniem po zakończeniu montażu instalacji solarnej do ogrzewania jest

A. jej próba ciśnieniowa

B. izolacja jej przewodów

C. jej odpowietrzenie

D. napełnianie jej czynnikiem

Próba ciśnieniowa jest kluczowym etapem po zakończeniu montażu instalacji grzewczej, w tym instalacji solarnych. Jej celem jest wykrycie ewentualnych nieszczelności w systemie, co jest fundamentalne dla zapewnienia jego efektywności oraz bezpieczeństwa użytkowania. Procedura ta polega na napełnieniu systemu wodą lub innym czynnikiem roboczym pod określonym ciśnieniem i obserwowaniu, czy ciśnienie nie spada, co mogłoby wskazywać na nieszczelności. Pomiar ciśnienia powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 12828 oraz PN-EN 12976, które określają wymagania dotyczące systemów grzewczych. Przykładem zastosowania tej procedury jest instalacja, w której przed pierwszym uruchomieniem systemu słonecznego sprawdza się, czy wszystkie połączenia są szczelne, co zapobiega awariom oraz kosztownym naprawom w przyszłości. Regularne przeprowadzanie prób ciśnieniowych jest także zalecane w ramach konserwacji instalacji, aby zapewnić jej długowieczność oraz efektywność operacyjną.

Pytanie 27

Filtry powietrza w rekuperatorze powinny być wymieniane

A. na podstawie oceny ich stanu.

B. co 5-6 miesięcy.

C. na podstawie wskazówek od instalatora.

D. co 7-8 miesięcy.

Wymiana filtrów powietrza w rekuperatorze nie powinna być oparta na ogólnych zaleceniach czasowych, takich jak co 7-8 lub co 5-6 miesięcy. Takie podejście może prowadzić do nieefektywności kosztowej, ponieważ niektóre filtry mogą wymagać wymiany znacznie rzadziej, podczas gdy inne mogą wymagać częstszej interwencji. Ustalanie harmonogramu wymiany na podstawie danych od wykonawcy instalacji również nie jest najlepszym rozwiązaniem, ponieważ może nie uwzględniać rzeczywistych warunków pracy systemu. Różne czynniki, takie jak poziom zanieczyszczenia powietrza, intensywność użytkowania systemu, a także rodzaj filtrów, mają znaczący wpływ na ich trwałość i efektywność. Bezkrytyczne stosowanie standardowych ram czasowych do wymiany filtrów może prowadzić do sytuacji, w której filtry są wymieniane, gdy nie jest to jeszcze konieczne, co generuje dodatkowe koszty i odpady. Rozwiązaniem jest przeprowadzanie regularnych inspekcji oraz stosowanie monitorowania parametrów technicznych, które dostarczą precyzyjnych informacji na temat stanu filtrów. Rekomendowane jest także stosowanie filtrów o określonej klasie efektywności, co pozwoli na dłuższe ich utrzymanie w dobrym stanie, a także na lepsze zarządzanie jakością powietrza wewnętrznego.

Pytanie 28

Utrzymanie równomiernego ciśnienia w gazowym zbiorniku można osiągnąć poprzez składowanie biogazu z wykorzystaniem

A. zbiornika ciśnieniowego

B. dzwonu gazowego

C. zbiornika niskociśnieniowego

D. zbiornika komory fermentacyjnej

Dzwon gazowy jest efektywnym rozwiązaniem do utrzymania stałego ciśnienia w systemach magazynowania biogazu. Działa na zasadzie wykorzystania różnicy ciśnień pomiędzy gazem a otoczeniem, co pozwala na swobodne gromadzenie gazu bez ryzyka jego nadmiernego sprężania. W praktyce, dzwon gazowy jest dużym zbiornikiem umieszczonym na platformie, który zanurza się w wodzie. Gaz produkowany w wyniku fermentacji beztlenowej w komorze gnilnej przemieszcza się do dzwonu, gdzie ciśnienie wewnętrzne jest regulowane przez poziom wody. Gdy ciśnienie w dzwonie wzrasta, nadmiar gazu jest usuwany, co zapobiega ewentualnym uszkodzeniom systemu. Takie podejście jest zgodne z normami bezpieczeństwa w branży biogAZowej, które zalecają stosowanie rozwiązań minimalizujących ryzyko wybuchu. W praktyce dzwon gazowy jest szeroko stosowany w biogazowniach, gdzie zapewnia zarówno stabilność ciśnienia, jak i efektywność procesu produkcji biogazu.

Pytanie 29

Jakie narzędzia należy zastosować do łączenia rur PE Ø 32 mm podczas instalacji poziomego kolektora, obok gratownika zewnętrznego i wewnętrznego oraz nożyc do cięcia rur?

A. klucza łańcuchowego 1"

B. kształtek zaciskowych 11/4"

C. pilnika w kształcie trójkąta

D. piły metalowej

Kształtki zaciskowe 11/4" są kluczowym elementem w montażu rur PE, zwłaszcza przy instalacji kolektorów poziomych. Te kształtki umożliwiają solidne i szczelne połączenie rur, co jest niezbędne w systemach hydraulicznych i instalacjach wodociągowych. Wykorzystanie kształtek zaciskowych pozwala na łatwe i efektywne złączenie rur, minimalizując ryzyko wycieków, które mogą prowadzić do poważnych uszkodzeń oraz kosztownych napraw. Stosowanie tych kształtek jest zgodne z normami branżowymi, które zalecają użycie komponentów kompatybilnych z materiałem rur, co w przypadku PE jest kluczowe dla zapewnienia długotrwałości i wytrzymałości instalacji. Przykładem zastosowania kształtek zaciskowych 11/4" może być ich użycie w systemach nawadniania, gdzie efektywne połączenia są niezbędne do utrzymania odpowiedniego ciśnienia i przepływu wody. Przed przystąpieniem do montażu warto również zwrócić uwagę na odpowiednie przygotowanie rur, takie jak ich odtłuszczenie oraz użycie gratownika do wygładzenia krawędzi, co dodatkowo zwiększa szczelność połączenia.

Pytanie 30

Jak należy przechowywać kolektory słoneczne?

A. pod wiatą, umieszczone szybą do góry

B. w zamkniętych pomieszczeniach, umieszczone szybą w dół

C. w zamkniętych pomieszczeniach, umieszczone szybą do góry

D. pod wiatą, umieszczone szybą w dół

Kolektory słoneczne fajnie jest przechowywać w zamkniętych pomieszczeniach, w pozycji szybą do góry. Dzięki temu są mniej narażone na działanie różnych warunków atmosferycznych i uszkodzenia. Jak się je trzyma w suchym i wentylowanym miejscu, to zmniejsza się ryzyko kondensacji i korozji, co jest bardzo ważne, bo wilgoć może zniszczyć te urządzenia. Ułożenie szybą do góry zapobiega zarysowaniom, co jest super ważne, zwłaszcza, że te kolektory są dosyć drogie. Wiele firm, które zajmują się energią odnawialną, sugeruje używanie specjalnych stojaków, żeby je lepiej zabezpieczyć. Dobrze jest też co jakiś czas sprawdzić ich stan, żeby wcześnie zauważyć ewentualne problemy. Wiedza na temat tego, jak dobrze przechowywać kolektory, jest kluczowa dla ich długiego życia i efektywności.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

W kontekście instalacji pompy ciepła, wskaźnik SPF wskazuje na współczynnik efektywności funkcjonowania

A. godzinowej

B. miesięcznej

C. dziennej

D. rocznej

Wskaźnik SPF (Seasonal Performance Factor) odnosi się do sezonowego współczynnika wydajności pompy ciepła, który jest kluczowym wskaźnikiem efektywności energetycznej tego urządzenia w okresie grzewczym. SPF wyraża stosunek energii cieplnej wydobytej z pompy ciepła do energii elektrycznej zużytej na jej pracę w skali roku. Wartości SPF są często stosowane do oceny efektywności różnych systemów grzewczych i chłodniczych, co jest zgodne z normami europejskimi. Przykładowo, w przypadku instalacji gruntowej pompy ciepła, wysoka wartość SPF wskazuje na jego efektywność, co przekłada się na niższe koszty eksploatacji oraz mniejsze zużycie energii. Przy projektowaniu systemów grzewczych, inżynierowie często dążą do uzyskania jak najwyższej wartości SPF, co jest zgodne z najlepszymi praktykami w branży, mając na celu zrównoważony rozwój budynków i zmniejszenie śladu węglowego.

Pytanie 33

Powietrzna pompa ciepła uzyskuje najwyższą efektywność

A. przy temperaturze 0°C

B. w dodatnich temperaturach

C. w ujemnych temperaturach

D. bez względu na temperaturę zewnętrzną

Powietrzne pompy ciepła działają na zasadzie przesyłania ciepła z jednego miejsca do drugiego, wykorzystując różnice temperatur. W dodatnich temperaturach zewnętrznych sprawność tych urządzeń osiąga optymalne wartości, ponieważ różnica temperatur między źródłem ciepła, a miejscem, do którego ciepło jest transportowane, jest stosunkowo niewielka. Dzięki temu pompy ciepła mogą pracować bardziej efektywnie, co przekłada się na niższe zużycie energii elektrycznej i niższe koszty eksploatacji. Na przykład, w instalacjach grzewczych, stosujących powietrzne pompy ciepła w sezonie wiosennym lub jesiennym, można zauważyć znaczną oszczędność kosztów ogrzewania. Dobrą praktyką jest także regularne serwisowanie urządzeń oraz dbanie o ich odpowiednie ustawienia, co pozwala utrzymać wysoką sprawność przez długi czas. Warto także zwrócić uwagę na dobór odpowiedniej pompy ciepła do specyfiki danego budynku, co może wpłynąć na dalszą optymalizację jej pracy.

Pytanie 34

Jakie urządzenie stosuje się do pomiaru ciśnienia atmosferycznego oraz podciśnienia?

A. mikrometr

B. anemometr

C. manowakuometr

D. wakuometr

Wakuometr jest przyrządem używanym do pomiaru ciśnienia gazów, jednak jego zastosowanie ogranicza się głównie do pomiarów nadciśnienia, co sprawia, że nie jest on odpowiedni do monitorowania zarówno nadciśnienia, jak i podciśnienia. Wakuometry działają na zasadzie pomiaru ciśnienia w odniesieniu do wartości atmosferycznej, co powoduje, że ich pomiary są nieprecyzyjne w sytuacjach, gdzie ważne jest uwzględnienie podciśnienia. Anemometr, z kolei, to przyrząd przeznaczony do pomiaru prędkości przepływu powietrza, a nie ciśnienia, więc jego użycie w kontekście pomiarów ciśnienia jest nieodpowiednie. Mikrometr jest narzędziem stosowanym do precyzyjnego pomiaru grubości lub średnic obiektów, co jest zupełnie inną dziedziną pomiarów. Typowym błędem myślowym, który prowadzi do wyboru tych odpowiedzi, jest mylenie pojęć związanych z różnymi rodzajami pomiarów. Istotne jest, aby jasno rozróżniać zastosowanie różnych przyrządów pomiarowych w zależności od ich przeznaczenia, co ma fundamentalne znaczenie w inżynierii oraz w odpowiednich standardach pomiarowych.

Pytanie 35

Głównym składnikiem biogazu jest

A. butan

B. etan

C. metan

D. propan

Metan, jako główny składnik biogazu, jest gazem o wysokim potencjale energetycznym, stanowiącym od 50% do 75% objętości biogazu. Jest produktem fermentacji beztlenowej organicznych materiałów, takich jak odpady rolnicze, resztki kuchenne czy osady ściekowe. Proces ten zachodzi w biogazowniach, które są coraz częściej wykorzystywane do produkcji energii odnawialnej. Metan jest paliwem, które można wykorzystać do wytwarzania ciepła, energii elektrycznej oraz jako paliwo do silników gazowych. Dobre praktyki w zakresie produkcji biogazu obejmują optymalizację warunków fermentacji, takich jak temperatura, pH i stosunek C:N, co pozwala zwiększyć wydajność produkcji metanu. Ponadto, metan jest kluczowym składnikiem w kontekście zrównoważonego rozwoju, ponieważ jego wykorzystanie przyczynia się do redukcji emisji gazów cieplarnianych poprzez ograniczenie uwalniania CO2 z tradycyjnych paliw kopalnych. Zastosowanie biogazu jako odnawialnego źródła energii wspiera również lokalne gospodarki oraz przyczynia się do poprawy jakości środowiska.

Pytanie 36

Zalecana objętość zbiornika solarnego wynosi

A. od 2 do 2,5 razy większa niż dzienne zapotrzebowanie na ciepłą wodę użytkową

B. od 1,5 do 2 razy większa niż dzienne zapotrzebowanie na ciepłą wodę użytkową

C. taka sama jak dzienne zapotrzebowanie na ciepłą wodę użytkową

D. mniejsza niż dzienne zapotrzebowanie na ciepłą wodę użytkową

Zalecana pojemność zasobnika solarnego powinna być większa od dziennego zapotrzebowania na ciepłą wodę użytkową, aby umożliwić efektywne wykorzystanie energii słonecznej. W praktyce, pojemność zasobnika od 1,5 do 2 razy większa od zapotrzebowania zapewnia, że woda jest odpowiednio podgrzewana w ciągu dnia, a nadmiar ciepła może być magazynowany na wieczór lub noc. Takie podejście jest zgodne z wytycznymi i normami zawartymi w standardach budowlanych oraz praktykami w zakresie systemów grzewczych. Dla przykładu, jeśli średnie dzienne zapotrzebowanie na ciepłą wodę wynosi 100 litrów, to pojemność zasobnika powinna wynosić od 150 do 200 litrów. Umożliwia to nie tylko zaspokojenie bieżącego zapotrzebowania, ale także buforowanie ciepła, co jest niezbędne w okresach niskiej inszolacji słonecznej. Dodatkowo, zwiększona pojemność zasobnika przyczynia się do lepszej stabilności systemu, minimalizując ryzyko przegrzania i strat ciepła.

Pytanie 37

W trakcie działania słonecznej instalacji grzewczej zauważono wyciek czynnika z zaworu bezpieczeństwa. Jakie mogą być przyczyny tego zjawiska?

A. niewystarczająca temperatura czynnika roboczego

B. nadmierne natężenie przepływu płynu solarnego

C. niskie natężenie przepływu płynu solarnego

D. niedostateczna pojemność naczynia przeponowego

Zawór bezpieczeństwa w instalacji grzewczej jest kluczowym elementem, który zapewnia ochronę układu przed nadmiernym ciśnieniem. W przypadku, gdy pojemność naczynia przeponowego jest niewystarczająca, może dojść do nadmiernego wzrostu ciśnienia w układzie, co skutkuje wypływem czynnika grzewczego z zaworu bezpieczeństwa. Naczynie przeponowe ma za zadanie kompensować zmiany objętości płynów w systemie w wyniku podgrzewania, a zbyt mała jego pojemność nie jest w stanie skutecznie zniwelować tych zmian, co prowadzi do niebezpiecznych sytuacji. Na przykład, w systemach słonecznych, gdzie ciepło generowane jest intensywnie, odpowiednia pojemność naczynia przeponowego jest niezbędna, aby zapobiec nadmiernemu wzrostowi ciśnienia. Standardy branżowe, takie jak normy PN EN 12828, podkreślają znaczenie prawidłowego wymiarowania naczynia przeponowego. Dlatego warto regularnie kontrolować pojemność naczynia oraz jego stan techniczny, aby zapewnić bezpieczeństwo i efektywność całego systemu grzewczego.

Pytanie 38

Jakie jest zadanie krat wlotowych w hydroelektrowni?

A. kontrola strumienia wody wpływającego do turbiny

B. obniżenie poziomu wody w turbinie

C. zatrzymanie przepływu wody do turbiny

D. zabezpieczenie turbiny przed zanieczyszczeniami

Kraty wlotowe w elektrowni wodnej pełnią kluczową rolę w ochronie turbiny przed zanieczyszczeniami, które mogą wpływać na jej wydajność i trwałość. Te urządzenia filtracyjne zatrzymują różnego rodzaju zanieczyszczenia, takie jak piasek, liście czy inne obiekty, które mogłyby uszkodzić wirnik turbiny lub obniżyć jej efektywność. Ochrona turbiny przed zanieczyszczeniami jest zgodna z najlepszymi praktykami w branży hydroenergetycznej, gdzie dbałość o komponenty systemów energetycznych ma kluczowe znaczenie dla ich długowieczności. W praktyce, skuteczna filtracja wlotowa pozwala na minimalizację kosztów konserwacji oraz zwiększenie niezawodności operacyjnej elektrowni. Warto zauważyć, że stosowanie krat wlotowych jest standardem w projektowaniu elektrowni, co jest podkreślone w dokumentach technicznych i normach branżowych, takich jak normy ISO dotyczące efektywności energetycznej oraz ochrony środowiska. Dzięki odpowiednim kratkom wlotowym, elektrownie są w stanie działać z maksymalną wydajnością, co przekłada się na wyższą produkcję energii oraz mniejsze straty eksploatacyjne.

Pytanie 39

W systemie, gdzie występuje grawitacyjny obieg czynnika grzewczego, nie spotka się

A. pompa obiegowa

B. zawór bezpieczeństwa

C. zawór zwrotny

D. zawór odcinający

Pompa obiegowa nie jest elementem instalacji grzewczej o grawitacyjnym obiegu czynnika grzewczego, ponieważ jej funkcją jest wymuszanie cyrkulacji wody w systemie. W instalacjach grawitacyjnych obieg czynnika grzewczego opiera się na różnicy gęstości pomiędzy ciepłą i zimną wodą. Gdy woda się nagrzewa, jej gęstość maleje, co powoduje, że unosi się ku górze, a zimniejsza woda, mająca większą gęstość, opada. Taki naturalny proces tworzy krąg obiegu wody, który nie wymaga wsparcia mechanicznego. W praktyce systemy grawitacyjne są stosowane w budynkach o prostych układach instalacyjnych, gdzie nie ma potrzeby stosowania pompy, co łączy się z niższymi kosztami eksploatacji i mniejszą awaryjnością. Zawory odcinające, zwrotne i bezpieczeństwa są natomiast istotnymi elementami tych instalacji, zapewniającymi kontrolę przepływu, ochronę przed cofaniem się wody oraz bezpieczeństwo całego systemu grzewczego.

Pytanie 40

Według norm dotyczących poprawnego instalowania kolektora gruntowego poziomego, należy go umieścić

A. na terenie niepodlegającym zabudowie

B. na obszarze zurbanizowanym

C. pod konstrukcją budynku

D. pod miejscem parkingowym

Kolektor gruntowy poziomy powinien być montowany na obszarze wolnym od zabudowań ze względu na optymalizację wydajności systemu oraz ograniczenie zakłóceń w jego pracy. Takie usytuowanie pozwala na efektywne wykorzystanie energii geotermalnej, gdyż nie ma przeszkód, które mogłyby ograniczać dostęp do ciepła zgromadzonego w gruncie. W praktyce, umieszczając kolektor w otwartym terenie, operatorzy systemów grzewczych mogą zapewnić lepszy obieg powietrza oraz możliwość łatwiejszego dostępu do urządzeń w przypadku ewentualnych napraw lub konserwacji. Ponadto, zgodnie z wytycznymi branżowymi, zaleca się, aby instalacje gruntowe były oddalone od budynków oraz innych obiektów, co pozwala uniknąć potencjalnych problemów związanych z oddziaływaniem cieplnym na strukturę budynku. Dobre praktyki wskazują również, że powinno się unikać zasiągania zgody na prowadzenie prac instalacyjnych w obszarach mocno zabudowanych, gdzie możliwości montażu są ograniczone oraz może występować ryzyko uszkodzenia infrastruktury.
