Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 20:15
Data zakończenia: 17 grudnia 2025 20:18

Egzamin niezdany

Wynik: 7/40 punktów (17,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

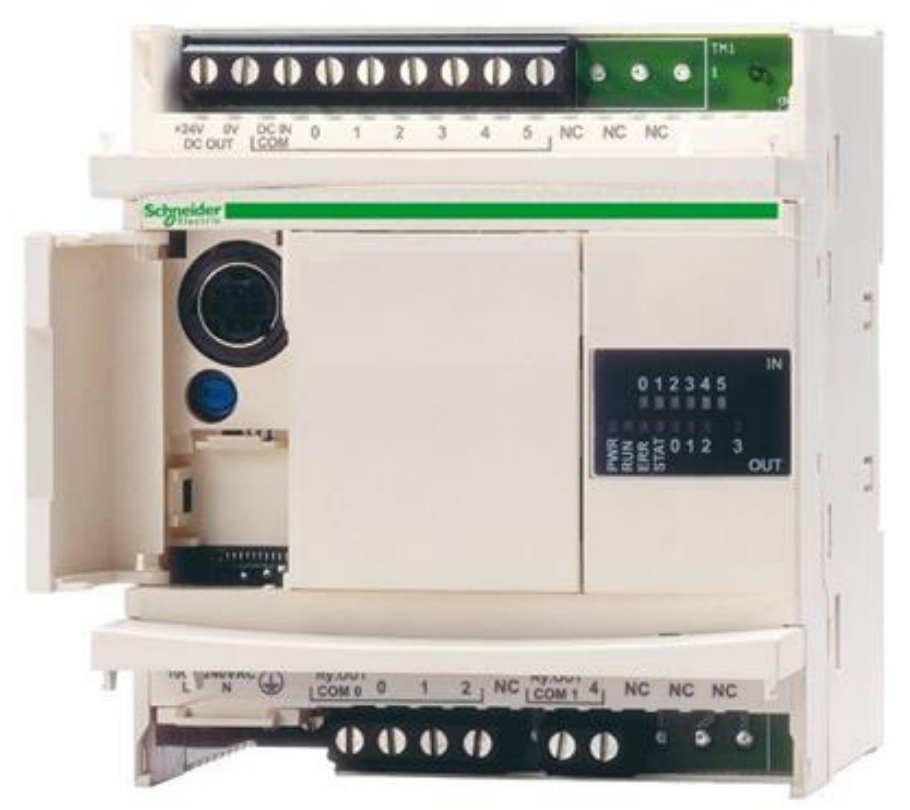

Określ liczbę wejść i wyjść binarnych przedstawionego na rysunku sterownika PLC zastosowanego w urządzeniu mechatronicznym.

A. 5 wejść i 3 wyjścia.

B. 6 wejść i 4 wyjścia.

C. 6 wejść i 3 wyjścia.

D. 5 wejść i 4 wyjścia.

Poprawna odpowiedź to 6 wejść i 4 wyjścia, co zostało potwierdzone przez analizę zdjęcia sterownika PLC. W kontekście zastosowań przemysłowych, liczba wejść i wyjść binarnych ma kluczowe znaczenie dla efektywności i elastyczności systemu automatyki. W przypadku tego konkretnego sterownika, 6 wejść pozwala na podłączenie różnorodnych czujników, takich jak czujniki temperatury, ciśnienia czy detektory obecności, co zwiększa możliwości zbierania danych o stanie systemu. Z kolei 4 wyjścia mogą być używane do sterowania elementami wykonawczymi, takimi jak siłowniki, zawory czy przełączniki. W praktyce oznacza to, że taki sterownik może obsługiwać bardziej złożone procesy, co jest zgodne z najlepszymi praktykami w inżynierii systemów mechatronicznych. Warto również zauważyć, że zgodnie z normami IEC 61131-3 dotyczącymi programowania PLC, dostosowanie liczby wejść i wyjść do specyfikacji projektu jest kluczowym elementem w procesie projektowania systemów automatyki.

Pytanie 2

Jaki rodzaj wyłącznika przedstawiono na rysunku?

A. Nadprądowy.

B. Krańcowy.

C. Silnikowy.

D. Różnicowoprądowy.

Wyłącznik różnicowoprądowy, przedstawiony na rysunku, jest kluczowym elementem zabezpieczającym instalacje elektryczne przed porażeniem prądem. Oznaczenie 'FI-Schutzschalter' wskazuje na jego funkcję, a parametry takie jak 'IΔn 0,03A' oznaczają, że urządzenie jest zaprojektowane do wykrywania prądów upływowych o wartości 30 mA, co jest standardem dla ochrony ludzi w instalacjach domowych. Stosowanie wyłączników różnicowoprądowych jest szczególnie istotne w pomieszczeniach narażonych na wilgoć, takich jak łazienki czy kuchnie, gdzie ryzyko porażenia jest wyższe. W przypadku wykrycia różnicy między prądem wpływającym a wypływającym, wyłącznik automatycznie odłącza zasilanie, co skutecznie zapobiega niebezpiecznym sytuacjom. Dodatkowo, zgodnie z normami PN-IEC 61008, stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych jest wymogiem, co podkreśla ich znaczenie dla bezpieczeństwa użytkowników.

Pytanie 3

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

A. nałożyć opatrunek z jałowej gazy bezpośrednio na ranę

B. położyć poszkodowanego w pozycji bocznej ustalonej i czekać na pomoc medyczną

C. założyć opaskę uciskową powyżej miejsca urazu

D. przemyć ranę wodą utlenioną i oczekiwać na pomoc medyczną

Założenie opatrunku z gazy jałowej bezpośrednio na ranę, przemycie rany wodą utlenioną, czy ułożenie poszkodowanego w pozycji bocznej ustalonej to działania, które w kontekście krwotoku tętniczego mogą być niewłaściwe i potencjalnie niebezpieczne. Opatrunek z gazy ma na celu jedynie zabezpieczenie rany przed zakażeniem i nie jest skuteczny w przypadku intensywnego krwawienia, jakim jest krwotok tętniczy. Gazy mogą wchłonąć część krwi, ale nie zatrzymają krwawienia, co grozi zaostrzeniem stanu pacjenta. Przemywanie rany wodą utlenioną również nie jest rekomendowane, ponieważ może prowadzić do uszkodzenia tkanek oraz zapozostawania resztek płynów, co może zwiększyć ryzyko infekcji. Ponadto, oczekiwanie na pomoc medyczną w pozycji bocznej ustalonej, stosowane w przypadku podejrzenia urazów kręgosłupa, nie jest adekwatną reakcją w sytuacji krwotoku. Kluczem do skutecznego działania w takich przypadkach jest natychmiastowe zatrzymanie krwawienia, co można osiągnąć tylko przez zastosowanie opaski uciskowej. Ignorowanie tej zasady może prowadzić do poważnych konsekwencji zdrowotnych, w tym do wstrząsu, a w skrajnych przypadkach do śmierci pacjenta. Dlatego niezwykle ważne jest, aby podejmować świadome decyzje w sytuacjach zagrożenia życia, kierując się wiedzą na temat skutecznych metod udzielania pierwszej pomocy.

Pytanie 4

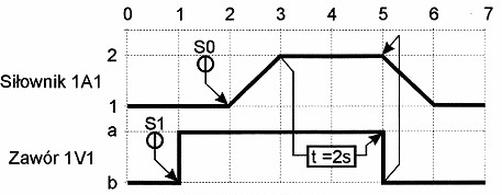

Zawór 1V1 przełączy się z pozycji a na b

A. po 2 s od chwili zadziałania elementu sygnałowego SO

B. gdy siłownik 1A1 zostanie wysunięty i moduł czasowy odliczy czas t = 2 s

C. gdy siłownik 1A1 zostanie wsunięty i moduł czasowy odliczy czas t = 2 s

D. po 2 s od chwili zadziałania elementu sygnałowego S1

Zawór 1V1 przełącza się z pozycji a na b po wysunięciu siłownika 1A1 i po odliczeniu czasu t = 2 s. To działanie jest zgodne z zasadami automatyki oraz teorią sterowania, w której kluczowe znaczenie ma synchronizacja pomiędzy elementami wykonawczymi a kontrolnymi. W sytuacji, gdy siłownik 1A1 jest wysunięty, oznacza to, że został on aktywowany i wykonuje swoje zadanie. Zgodnie z dobrymi praktykami w projektowaniu systemów automatyki, czas reakcji i czas przełączenia są kluczowymi czynnikami, które muszą być uwzględnione, aby zapewnić prawidłowe funkcjonowanie układu. W przypadku omawianego zaworu, 2-sekundowy interwał czasowy pozwala na stabilizację stanu układu przed zmianą, co jest istotne dla uniknięcia niepożądanych przepływów czy ciśnień. Stosowanie tego typu mechanizmów czasowych jest zgodne z normami, takimi jak ISO 12100, które określają zasady oceny ryzyka w maszynach.

Pytanie 5

W jakim urządzeniu dochodzi do przemiany energii promieniowania słonecznego na energię elektryczną?

A. Fotoogniwie

B. Fototranzystorze

C. Fotodiodzie

D. Fotorezystorze

Fotoogniwo jest urządzeniem, które przekształca energię promieniowania słonecznego na energię elektryczną poprzez zjawisko fotowoltaiczne. Proces ten polega na generowaniu par elektron-dziura w materiale półprzewodnikowym, takim jak krzem, w wyniku absorpcji fotonów. Kiedy foton uderza w atom w strukturze półprzewodnika, przekazuje swoją energię elektronowi, co prowadzi do jego wzbudzenia i możliwości swobodnego poruszania się w strukturze materiału. W rezultacie tego procesu powstaje prąd elektryczny. Fotoogniwa są szeroko stosowane w systemach energii odnawialnej, takich jak panele słoneczne montowane na dachach budynków czy farmach fotowoltaicznych, przyczyniając się do zrównoważonego rozwoju i redukcji emisji CO2. W branży energetycznej fotoogniwa zgodne są z normami IEC 61215 i IEC 61730, które dotyczą testowania modułów słonecznych, zapewniając ich jakość i bezpieczeństwo w eksploatacji.

Pytanie 6

Zgodnie z wytycznymi producenta przedstawionymi w tabeli układ sterowniczy urządzenia mechatronicznego pracującego przy napięciu zasilania 24 V DC należy połączyć przewodami w kolorach żółto-zielonym oraz

Nazwa przewodu	Oznaczenie przewodu lub zacisku kodem alfanumerycznym	Oznaczenie przewodu kolorem
Przewód liniowy 1 (AC) Przewód liniowy 2 (AC) Przewód liniowy 3 (AC)	L1 L2 L3	czarnym lub brązowym, lub szarym
Przewód neutralny (AC)	N	czarnym lub brązowym, lub szarym
Przewód środkowy (AC)	M	niebieskim
Przewód dodatni (DC)	L+	czerwonym
Przewód ujemny (DC)	L-	czarnym
Przewód ochronny Przewód ochronno-neutralny Przewód ochronno-liniowy Przewód ochronno-środkowy	PE PEN PEL PEM	żółto-zielonym

A. czarnym i niebieskim.

B. czerwonym i czarnym.

C. szarym i niebieskim.

D. brązowym i niebieskim.

Odpowiedź jest poprawna, ponieważ zgodnie z wytycznymi producenta, przewód dodatni w układach zasilania DC oznaczony jest kolorem czerwonym, a przewód ujemny kolorem czarnym. W praktyce, oznaczenia kolorami przewodów mają na celu ułatwienie prawidłowego podłączenia komponentów elektronicznych i mechatronicznych, minimalizując ryzyko błędów, które mogą prowadzić do uszkodzenia urządzeń. Użycie przewodów w kolorach czerwonym i czarnym jest zgodne z powszechnie przyjętymi standardami, jak np. normy IEC 60446, które definiują oznaczenia kolorów przewodów elektrycznych. W kontekście układów zasilania 24 V DC, prawidłowe podłączenie przewodów jest kluczowe dla zapewnienia stabilności i bezpieczeństwa systemu. Dodatkowo, w przypadku błędnego podłączenia, mogą wystąpić usterki w działaniu urządzenia, a nawet jego trwałe uszkodzenie, co podkreśla znaczenie przestrzegania ustalonych zasad i norm w praktyce inżynierskiej.

Pytanie 7

Czujnik indukcyjny zbliżeniowy

A. reaguje, gdy do sensora zbliżają się obiekty nieprzezroczyste

B. informuje o kontakcie z zewnętrznym przedmiotem

C. informuje o odległości od zbliżającego się obiektu

D. reaguje, gdy do sensora zbliżają się obiekty metalowe

Indukcyjne sensory zbliżeniowe są często mylone z innymi rodzajami czujników, co prowadzi do nieporozumień. Na przykład, sugerowanie, że sensor informuje o zetknięciu się z przedmiotem zewnętrznym, jest błędne, ponieważ indukcyjne czujniki nie wymagają kontaktu z obiektem, by zareagować. Działają one w oparciu o pole elektromagnetyczne, więc ich funkcjonalność opiera się na detekcji zasięgu, a nie na fizycznym zetknięciu. Również koncepcja reagowania na elementy nieprzezroczyste jest myląca. Indukcyjne sensory są zaprojektowane specjalnie do wykrywania metali, a nie do ogólnego wykrywania wszelkich przedmiotów. Wspomnienie o informowaniu o odległości od zbliżanego przedmiotu również wprowadza w błąd, ponieważ te sensory nie mierzą odległości, a jedynie stwierdzają obecność obiektu w swoim zasięgu działania. Często błędne myślenie o tych sensorach wynika z nieznajomości ich zasad działania oraz różnic między nimi a innymi typami czujników, takimi jak ultradźwiękowe czy optyczne, które mogą mieć inne zastosowania i mechanizmy działania. Dlatego kluczowe jest zrozumienie specyfiki każdego typu sensora oraz jego odpowiednich zastosowań, aby uniknąć nieporozumień i błędów w aplikacjach przemysłowych.

Pytanie 8

Którą metodę łączenia materiałów przedstawiono na rysunku?

A. Klejenie.

B. Lutowanie.

C. Zgrzewanie.

D. Spawanie.

Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.

Pytanie 9

Co może się zdarzyć, gdy w trakcie montażu silnika trójfazowego nastąpi przerwanie przewodu ochronnego PE?

A. pojawienia się napięcia na obudowie silnika, co grozi porażeniem prądem elektrycznym

B. przeciążenia instalacji elektrycznej, co może skutkować pożarem

C. wzrostu temperatury silnika podczas pracy, co może prowadzić do zapalenia się silnika

D. awarii stojana silnika

Odpowiedź dotycząca pojawienia się napięcia na obudowie silnika oraz ryzyka porażenia prądem elektrycznym jest prawidłowa, ponieważ przewód ochronny PE (ochronny) ma kluczowe znaczenie w zapewnieniu bezpieczeństwa użytkowania urządzeń elektrycznych. W przypadku przerwania tego przewodu, obudowa silnika może znaleźć się pod napięciem, ponieważ nie będzie możliwości odprowadzenia prądów upływowych do ziemi. Taki stan stwarza zagrożenie dla osób pracujących w pobliżu, gdyż kontakt z obudową, która jest na potencjale elektrycznym, może prowadzić do porażenia prądem. W praktyce, aby zminimalizować ryzyko tego typu zdarzeń, zaleca się stosowanie systemów detekcji uszkodzeń izolacji oraz regularne przeglądy instalacji elektrycznej. Ponadto, zgodnie z normą PN-EN 61140, urządzenia powinny być wyposażone w odpowiednie zabezpieczenia, takie jak wyłączniki różnicowoprądowe, które mogą zareagować na niebezpieczne różnice napięcia i wyłączyć zasilanie w sytuacji awaryjnej.

Pytanie 10

Która budowa siłownika hydraulicznego umożliwia uzyskanie największego skoku przy niewielkiej długości cylindra?

A. Nurnikowa

B. Tłokowa z dwustronnym tłoczyskiem

C. Tłokowa z jednostronnym tłoczyskiem

D. Teleskopowa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Konstrukcje teleskopowe siłowników hydraulicznych charakteryzują się tym, że składają się z kilku cylindrów, które są wciągane jeden w drugi. Dzięki temu, nawet przy stosunkowo krótkiej długości całkowitej, teleskopowe siłowniki mogą osiągnąć znaczny skok. Jest to szczególnie przydatne w zastosowaniach, gdzie przestrzeń jest ograniczona, a wymagana jest duża ruchomość, na przykład w dźwigach, podnośnikach czy maszynach budowlanych. Teleskopowe siłowniki są często wykorzystywane w przemyśle, gdzie zaawansowane rozwiązania hydrauliczne są wymagane do efektywnej pracy. W standardach branżowych, takich jak ISO 6022, podkreśla się znaczenie teleskopowych siłowników w kontekście ich zdolności do pracy w ograniczonej przestrzeni, co czyni je niezastąpionymi w wielu zastosowaniach. W praktyce, przy odpowiednim doborze materiałów oraz technologii produkcji, teleskopowe siłowniki mogą pracować z dużymi obciążeniami i przy wysokich ciśnieniach, co zapewnia ich trwałość i niezawodność.

Pytanie 11

Którym kluczem należy dokręcić śruby podczas montażu elementu przedstawionego na rysunku?

A. Dynamometrycznym.

B. Uniwersalnym.

C. Nasadowym.

D. Oczkowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Klucz dynamometryczny jest narzędziem niezbędnym w sytuacjach, gdzie precyzyjne określenie momentu dokręcenia śrub jest kluczowe dla bezpieczeństwa i funkcjonalności konstrukcji. Na zdjęciu widoczny jest element z sforsowanymi śrubami, które mają różne wymagane momenty dokręcenia: 24 Nm i 48 Nm. Użycie klucza dynamometrycznego umożliwia ustawienie pożądanego momentu, co zapobiega zarówno niedokreśleniu, które może prowadzić do luzowania się połączeń w czasie eksploatacji, jak i nadmiernemu dokręceniu, mogącemu prowadzić do uszkodzenia materiału lub śruby. Przykładem zastosowania klucza dynamometrycznego jest montaż elementów w silnikach samochodowych, gdzie precyzyjne dokręcenie śrub jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz jej długowieczności. Standardy branżowe, takie jak ISO 6789, podkreślają znaczenie narzędzi pomiarowych w zapewnieniu jakości montażu. Wykorzystanie klucza dynamometrycznego stanowi więc najlepszą praktykę i jest zalecane w wielu gałęziach przemysłu.

Pytanie 12

Do działań wstępnych, które pozwolą na prawidłowy montaż nowego paska klinowego w przekładni pasowej, nie należy zaliczać

A. analizy stopnia zużycia

B. sprawdzenia wymiarów

C. oceny stopnia naprężenia

D. weryfikacji czystości paska

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'sprawdzenie stopnia naprężenia' jest poprawna, ponieważ nie jest to czynność przygotowawcza, lecz działa niezbędne do zapewnienia prawidłowej pracy paska klinowego po jego montażu. Zanim pasek zostanie zamontowany, kluczowe jest, aby skupić się na weryfikacji wymiarów, kontroli czystości paska oraz ocenie stopnia zużycia. Weryfikacja wymiarów polega na sprawdzeniu długości i szerokości paska, co zapewnia, że nowy pasek będzie pasował do przekładni pasowej. Kontrola czystości paska jest niezbędna, aby zminimalizować ryzyko uszkodzeń mechanicznych i zapewnić odpowiednie tarcie między paskiem a kołami pasowymi. Ocena stopnia zużycia paska pozwala ustalić, czy stary pasek wymaga wymiany. Najważniejsze standardy branżowe, takie jak ISO 9001, zalecają dokładne przygotowanie przed montażem, co podkreśla znaczenie tych czynności, aby uniknąć problemów z wydajnością i trwałością systemu napędowego.

Pytanie 13

Aby zmierzyć naprężenia normalne (ściśnięcia, rozciągnięcia), należy użyć

A. pirometru

B. tensometru

C. termometru

D. tachometru

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tensometr jest urządzeniem służącym do pomiaru naprężeń normalnych, takich jak ściskanie i rozciąganie. Działa na zasadzie pomiaru odkształceń, które następnie przelicza na wartości naprężeń zgodnie z zasadą Hooke'a. Dzięki temu, tensometry są niezwykle ważne w inżynierii mechanicznej i materiałowej, gdzie precyzyjne pomiary naprężeń są kluczowe dla oceny wytrzymałości materiałów oraz konstrukcji. Przykłady zastosowania tensometrów obejmują badania wytrzymałościowe elementów konstrukcyjnych, takich jak belki, stropy czy mosty. W standardach takich jak ISO 9513 określono metody kalibracji tensometrów, co pozwala na uzyskanie wiarygodnych wyników. Dobre praktyki w stosowaniu tensometrów obejmują również ich odpowiedni dobór do rodzaju materiału oraz warunków pomiarowych, co zapewnia rzetelność i dokładność uzyskanych wyników. Dodatkowo, stosowane są różne typy tensometrów, w tym tensometry foliowe, które umożliwiają pomiary na różnorodnych powierzchniach, co zwiększa ich wszechstronność w zastosowaniach inżynieryjnych.

Pytanie 14

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

A. (255)10

B. (231)10

C. (254)10

D. (230)10

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sygnał binarny (11100111)2 odpowiada liczbie dziesiętnej (231)10 ze względu na konwersję z systemu binarnego na dziesiętny. Aby to przeliczyć, możemy rozłożyć wartość binarną na poszczególne bity: 1*27 + 1*26 + 1*25 + 0*24 + 0*23 + 1*22 + 1*21 + 1*20, co daje 128 + 64 + 32 + 0 + 0 + 4 + 2 + 1 = 231. Tego typu przetwarzanie sygnałów jest kluczowe w systemach mechatronicznych, gdzie przetworniki analogowo-cyfrowe (A/C) umożliwiają digitalizację sygnałów w celu dalszej obróbki. Przykład zastosowania to systemy pomiarowe, gdzie wartości analogowe, takie jak napięcie, są przetwarzane na formę cyfrową umożliwiającą ich analizę przez procesory. Zrozumienie konwersji binarnej jest fundamentalne dla inżynierów zajmujących się automatyką oraz elektroniką, a znajomość tych procesów przyczynia się do poprawnej konstrukcji oraz interpretacji danych w systemach przetwarzania informacji.

Pytanie 15

Jakie urządzenia oraz przyrządy pomiarowe są kluczowe do określenia parametrów filtrów pasmowych?

A. Generator i oscyloskop

B. Amperomierz i oscyloskop

C. Częstościomierz i miernik uniwersalny

D. Generator fali stojącej oraz woltomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Generator i oscyloskop to naprawdę ważne narzędzia, które pomagają w określaniu parametrów filtrów pasmowych. Generator wytwarza różne sygnały o różnych częstotliwościach, co jest super przydatne, bo pozwala na testowanie, jak filtr reaguje na różne pasma. Dzięki temu, można sprawdzić, które częstotliwości przechodzą, a które są tłumione. Oscyloskop natomiast wizualizuje te sygnały, więc dokładnie można analizować kształt i amplitudę sygnału wyjściowego filtru w odpowiedzi na sygnał wejściowy. Na przykład, kiedy analizujemy filtr dolnoprzepustowy, ustawiamy różne częstotliwości za pomocą generatora, a oscyloskop pokazuje, jak filtr tłumi sygnały, które są wyższe niż jego częstotliwość graniczna. To wszystko jest zgodne z najlepszymi praktykami w inżynierii elektronicznej i pozwala na precyzyjne projektowanie oraz testowanie układów elektronicznych.

Pytanie 16

Jakiego koloru powinna być izolacja przewodu PE?

A. Żółto-zielony.

B. Niebieski.

C. Brązowy.

D. Zielony.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przewód PE, czyli Protective Earth, powinien być w kolorze żółto-zielonym. To jest standard, który obowiązuje w normie IEC 60446 i w innych przepisach dotyczących instalacji elektrycznych. Przewód PE jest naprawdę ważny, bo chroni nas przed porażeniem prądem. Dlatego jasne oznaczenie tego przewodu jest kluczowe dla bezpieczeństwa ludzi i urządzeń. Dzięki żółto-zielonemu kolorowi elektrycy od razu wiedzą, jaka jest jego funkcja, co ułatwia pracę i sprawia, że wszystko jest zgodne z międzynarodowymi standardami. Kiedy coś się dzieje i awaria występuje, ten przewód powinien odprowadzać nadmiar prądu do ziemi, zmniejszając ryzyko porażenia lub uszkodzenia sprzętu. Oznaczenie w odpowiednim kolorze pozwala na szybkie zidentyfikowanie przewodów, co jest niezbędne podczas montażu czy serwisu. Właściwe oznaczenie to też kwestia ważna, bo prawo wymaga, żeby projektanci i wykonawcy przestrzegali tych norm.

Pytanie 17

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

A. W trójkąt i podłączyć U – L1, V – L3, W – L2

B. W gwiazdę i podłączyć U – L1, V – L3, W – L2

C. W trójkąt i podłączyć U – L1, V – L2, W – L3

D. W gwiazdę i podłączyć U – L1, V – L2, W – L3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenie silnika w konfiguracji trójkąta (Δ) z zaciskami U – L1, V – L3, W – L2 jest kluczowe dla uzyskania obrotu wału w lewo. W tej konfiguracji prąd wpływa na uzwojenia w sposób, który generuje odpowiednią siłę elektromotoryczną, umożliwiającą zmianę kierunku obrotów. Takie połączenie pozwala na pełne wykorzystanie mocy silnika, co jest istotne przy zastosowaniach przemysłowych, gdzie wydajność jest kluczowa. Przykładowo, w systemach transportowych, gdzie kierunek obrotów jest istotny dla prawidłowego działania taśmociągów, odpowiednia konfiguracja jest niezbędna. W branży elektrotechnicznej często stosuje się standardy IEC, które wskazują na konieczność przeprowadzania odpowiednich prób w celu weryfikacji poprawności połączeń. Dobrze zrozumiane zasady połączeń trójfazowych oraz ich wpływ na kierunek obrotów są fundamentem dla techników i inżynierów zajmujących się automatyką oraz urządzeniami mechatronicznymi.

Pytanie 18

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada styk

Nazwa elementu	Pomiar rezystancji styków w Ω
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. NC, który jest niesprawny.

B. NO, który jest niesprawny.

C. NC, który jest sprawny.

D. NO, który jest sprawny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że przycisk S1 posiada styk NC (Normally Closed) i jest sprawny, jest prawidłowa z kilku ważnych powodów. Zmierzona rezystancja wynosząca 0,22 Ω przed przyciśnięciem wskazuje, że styk jest zamknięty, co oznacza, że prąd może swobodnie przepływać. Po naciśnięciu przycisku rezystancja wzrasta do wartości nieskończoności, co oznacza, że styk otwiera się i przestaje przewodzić prąd. Tego rodzaju działanie jest typowe dla styków NC, które w normalnym stanie są zamknięte, a ich funkcja polega na otwieraniu obwodu po aktywacji. Przykład zastosowania to systemy alarmowe, w których normalnie zamknięte styki są wykorzystywane do monitorowania otwarcia drzwi lub okien. W przypadku awarii, styk otwarty sygnalizuje alarm, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki i zabezpieczeń. Dobrze skonstruowane obwody powinny być projektowane w taki sposób, aby minimalizować ryzyko fałszywych alarmów, co czyni przyciski NC idealnym rozwiązaniem dla wielu zastosowań.

Pytanie 19

W sieci TN - C doszło do przerwania przewodu PEN. Jakie są tego konsekwencje?

A. spadkiem napięcia zasilającego do 0,5 UN

B. przepaleniem bezpieczników w obwodzie

C. pojawieniem się napięcia na obudowie urządzeń podłączonych do gniazda z bolcem ochronnym

D. brakiem zasilania dla wszystkich odbiorników

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ przerwanie przewodu PEN w sieci TN-C prowadzi do sytuacji, w której obudowy urządzeń podłączonych do gniazd z bolcem ochronnym mogą stać się naładowane. Przewód PEN pełni rolę zarówno przewodu neutralnego, jak i ochronnego, dlatego jego przerwanie wprowadza ryzyko wystąpienia napięcia na obudowach urządzeń. W przypadku braku przewodu ochronnego, prąd zwarciowy nie ma drogi do ziemi, co może skutkować niebezpiecznym wzrostem napięcia na obudowach urządzeń. W praktyce, takie zjawisko może wystąpić w instalacjach, gdzie nie zastosowano odpowiednich środków ochrony, takich jak wyłączniki różnicowoprądowe. Zgodnie z normą PN-IEC 60364, w przypadku sieci TN-C konieczne jest zachowanie szczególnej ostrożności i regularne wykonywanie pomiarów, aby zapewnić bezpieczeństwo użytkowników. Wszelkie nieprawidłowości w funkcjonowaniu sieci powinny być bezzwłocznie usuwane, aby zminimalizować ryzyko porażenia prądem elektrycznym.

Pytanie 20

Na podstawie przedstawionej tabliczki znamionowej transformatora wskaż zależność, która określa jego przekładnię napięciową.

A. K = 12/0,83 U

B. K = 230/12 U

C. K = 80/0,83 U

D. K = 12/230 U

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnia napięciowa w transformatorze to po prostu relacja między napięciem na uzwojeniu pierwszym a tym na uzwojeniu drugim. Jeśli mamy transformator, który ma na tabliczce 230V dla napięcia pierwotnego i 12V dla wtórnego, to obliczamy przekładnię jako K = 230/12. Taki wybór parametrów pasuje do standardów w branży, gdzie transformator używa się do obniżania napięcia w aplikacjach niskonapięciowych. To jest naprawdę ważne w instalacjach elektrycznych, bo umożliwia korzystanie z urządzeń, które działają przy niższym napięciu, a przy tym dba o bezpieczeństwo i efektywność całego systemu. Zrozumienie tego zagadnienia to podstawa w projektowaniu i użytkowaniu systemów elektroenergetycznych. Ta wiedza jest też istotna w codziennej praktyce, a normy IEC dotyczące transformatorów podkreślają, jak ważne jest prawidłowe liczenie przekładni, szczególnie w kontekście efektywności energetycznej i bezpieczeństwa użytkowników.

Pytanie 21

Zależność między ciśnieniem p, temperaturą T i objętością V powietrza opisuje zależność poniżej. Obniżenie temperatury powietrza przy jego stałej objętości

p · V

= const

A. nie ma wpływu na ciśnienie powietrza.

B. zmniejsza ciśnienie powietrza.

C. zwiększa ciśnienie powietrza.

D. zwiększa ciśnienie powietrza dla temperatur mniejszych od 0 stop.C

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obniżenie temperatury powietrza przy stałej objętości rzeczywiście prowadzi do zmniejszenia ciśnienia powietrza. Zgodnie z prawem Boyle'a-Mariotte'a, dla danej masy gazu, iloczyn ciśnienia (p) i objętości (V) jest wprost proporcjonalny do temperatury (T) wyrażonej w kelwinach. Przy stałej objętości zmiana temperatury wpływa bezpośrednio na ciśnienie. Na przykład, w zastosowaniach inżynieryjnych, w układach pneumatycznych, obniżenie temperatury powietrza może prowadzić do spadku efektywności systemu, co jest kluczowe w kontekście chłodzenia, gdzie kontrola temperatury jest niezbędna dla zapewnienia odpowiednich parametrów pracy. W praktyce, w systemach klimatyzacyjnych, obniżenie temperatury powietrza zewnętrznego skutkuje zmniejszeniem ciśnienia wewnętrznego, co może wpływać na wydajność całego układu. Zrozumienie tej zależności jest niezbędne dla projektantów systemów klimatyzacyjnych oraz inżynierów zajmujących się aerodynamiką.

Pytanie 22

Który z elementów nie wchodzi w skład systemu przygotowania sprężonego powietrza?

A. Filtr

B. Zawór redukcyjny

C. Smarownica

D. Sprężarka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarka to ważny element w systemie sprężonego powietrza, ale nie wchodzi w skład zespołu przygotowania. W tym zespole są inne części, takie jak zawory redukcyjne, filtry i smarownice. Te elementy mają swoje zadania, jak na przykład oczyszczanie powietrza, regulację jego ciśnienia i nawilżanie przed użyciem. Zawór redukcyjny dba o to, żeby ciśnienie było odpowiednie, co jest naprawdę ważne, żeby maszyny działały jak trzeba. Filtr zajmuje się usuwaniem zanieczyszczeń i wilgoci, a to prolonguje żywotność urządzeń i zwiększa ich efektywność. Smarownica z kolei dodaje odpowiednią ilość oleju, co zmniejsza tarcie i zapobiega uszkodzeniom. Jak dobrze się rozumie rolę każdego z tych elementów, to można lepiej zarządzać systemami pneumatycznymi i je optymalizować w przemyśle, co jest naprawdę ważne w tej branży.

Pytanie 23

Aby ustalić wznios silnika indukcyjnego, należy wykonać pomiar

A. odległości między osią wału a podstawą uchwytów silnika

B. szerokości silnika oraz średnicy wirnika

C. wysokości silnika

D. średnicy stojana

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odległość między osią wału a podstawą łap silnika to naprawdę ważna sprawa, jeśli chodzi o wznios silnika indukcyjnego. W zasadzie pokazuje, jak ten silnik jest zamontowany w danym miejscu. Z tego wynika, na jakiej wysokości silnik jest w stosunku do jego osi obrotu, co ma spory wpływ na to, jak wszystko działa w całym układzie napędowym. Na przykład, jak wznios jest źle ustawiony, to może to spowodować, że silnik będzie dużo więcej zużywał energii i szybciej się psuł. W przemyśle, gdzie silniki indukcyjne są na porządku dziennym, na przykład w wentylacjach czy taśmach transportowych, dokładne pomiary wzniosu są niezbędne, żeby wszystko działało jak należy. Przydaje się też trzymanie się standardów, jak IEC 60034, bo to pomaga w montażu i eksploatacji silników elektrycznych.

Pytanie 24

Zainstalowanie dodatkowych zaworów bezpieczeństwa w systemie zasilającym zbiornik ciśnieniowy?

A. nie wywiera wpływu na wzrost lub zmniejszenie ryzyka, jakie wynika z możliwości rozerwania zbiornika

B. ogranicza ryzyko wynikające z możliwości rozerwania zbiornika

C. powiększa ryzyko związane z możliwością rozerwania zbiornika

D. całkowicie redukuje ryzyko, jakie wiąże się z możliwością rozerwania zbiornika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Montaż dodatkowych zaworów bezpieczeństwa w instalacji zasilającej zbiornik ciśnieniowy to naprawdę ważny krok, jeśli chodzi o bezpieczeństwo. Te zawory pomagają regulować ciśnienie wewnętrzne, co jest kluczowe, żeby nie doszło do rozerwania zbiornika. W praktyce, dobrze jest stosować zawory zgodnie z międzynarodowymi normami, na przykład ASME czy EN. Wyobraź sobie sytuację w zakładzie przemysłowym, gdzie pompy generują duże ciśnienie; wtedy zawory mogą odprowadzić nadmiar medium, co jest mega przydatne. No i oczywiście pamiętaj o regularnej konserwacji tych zaworów – to też wpływa na bezpieczeństwo całej operacji. Odpowiednio dobrane i zainstalowane zawory naprawdę mogą zmniejszyć ryzyko wypadków, co jest korzystne zarówno dla ludzi, jak i dla samej infrastruktury.

Pytanie 25

Którego klucza należy użyć do odkręcenia przedstawionej na rysunku śruby?

A. Płaskiego szczękowego.

B. Z gniazdem sześciokątnym.

C. Trzpieniowego sześciokątnego.

D. Oczkowego sześciokątnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Klucz trzpieniowy sześciokątny jest narzędziem zaprojektowanym specjalnie do odkręcania śrub z gniazdem sześciokątnym wewnętrznym, które znajduje się na ich końcach. To gniazdo ma specyficzny kształt, który wymaga zastosowania odpowiedniego klucza, aby zapewnić maksymalny kontakt oraz minimalizację ryzyka uszkodzenia elementu. Klucze trzpieniowe sześciokątne są dostępne w różnych rozmiarach, co pozwala na ich szerokie zastosowanie w mechanice oraz inżynierii. W praktyce, gdy pracujemy ze złożonymi maszynami lub konstrukcjami, często spotykamy się z śrubami tego typu, co czyni klucz trzpieniowy niezbędnym narzędziem w warsztacie. Użycie niewłaściwego klucza, takiego jak klucz oczkowy, może prowadzić do poślizgu lub zniszczenia gniazda, co w efekcie skutkuje trudnościami w demontażu lub wymianie śruby. W standardach mechanicznych przyjmuje się, że klucz trzpieniowy powinien być używany zawsze wtedy, gdy śruba jest dostosowana do takiego typu narzędzia, co zapewnia bezpieczeństwo i efektywność pracy.

Pytanie 26

Aby dokładnie zmierzyć średnicę wałka, należy użyć

A. przymiaru kreskowego

B. śruby mikrometrycznej

C. przymiaru średnicowego

D. mikroskopu technicznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Śruba mikrometryczna to narzędzie pomiarowe, które umożliwia uzyskanie wyjątkowo dokładnych wyników pomiarów średnicy wałków oraz innych elementów cylindrycznych. Posiada ona mechaniczną konstrukcję, która pozwala na odczyt wartości z dokładnością do setnych lub nawet tysięcznych części milimetra. Dzięki zastosowaniu śruby mikrometrycznej użytkownik może precyzyjnie ustawić narzędzie na obiekcie pomiarowym, a następnie odczytać wynik z podziałki, co zapewnia wysoką powtarzalność i dokładność. W praktyce, śruby mikrometryczne są powszechnie stosowane w laboratoriach pomiarowych, zakładach produkcyjnych oraz w warsztatach mechanicznych, gdzie precyzja pomiarów jest kluczowa. Przykładem zastosowania może być kontrola średnicy wałków w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe mają bezpośredni wpływ na bezpieczeństwo i funkcjonalność pojazdów. Biorąc pod uwagę standardy takie jak ISO 2878, precyzyjne pomiary przy użyciu śrub mikrometrycznych są niezbędne do zapewnienia zgodności z wymaganiami jakościowymi.

Pytanie 27

Podczas nieostrożnego lutowania pracownik narażony jest przede wszystkim na

A. poparzenie dłoni

B. krwawienie z nosa

C. uszkodzenie wzroku

D. uszkodzenie słuchu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poparzenia dłoni są jednym z najczęstszych zagrożeń dla pracowników lutujących, ze względu na wysoką temperaturę topnienia materiałów lutowniczych oraz używanych narzędzi. W trakcie lutowania, szczególnie przy użyciu lutownic o dużej mocy, istnieje ryzyko kontaktu nagrzanych elementów z naskórkiem, co może prowadzić do poważnych oparzeń. Przykładem dobrej praktyki w zapobieganiu takim incydentom jest stosowanie odpowiedniej odzieży ochronnej, takiej jak rękawice odporną na wysoką temperaturę oraz osłony na przedramiona. Ponadto, w standardach BHP w przemyśle elektronicznym zaleca się regularne szkolenia dla pracowników, aby zwiększyć ich świadomość na temat zagrożeń związanych z lutowaniem i nauczyć ich technik bezpiecznej pracy. Dodatkowo, stosowanie narzędzi takich jak podkładki izolacyjne oraz zachowanie odpowiedniego dystansu od elementów, które mogą być gorące, jest kluczowe dla minimalizacji ryzyka poparzeń.

Pytanie 28

Jakie parametry mierzy prądnica tachometryczna?

A. napięcie elektryczne

B. prędkość liniową

C. prędkość obrotową

D. naprężenia mechaniczne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prądnica tachometryczna jest urządzeniem służącym do pomiaru prędkości obrotowej. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału lub innego elementu mechanicznego. W praktyce, prądnicę tachometryczną wykorzystuje się w wielu zastosowaniach, takich jak systemy sterowania silnikami, automatyka przemysłowa czy w urządzeniach pomiarowych. Dzięki swojej precyzji, prądnice tachometryczne są standardem w pomiarach prędkości obrotowej, a ich stosowanie jest zgodne z najlepszymi praktykami inżynieryjnymi. W kontekście automatyzacji, umożliwiają one monitorowanie i regulację procesów, co przekłada się na zwiększenie efektywności i bezpieczeństwa pracy maszyn. Przykładem mogą być systemy, w których prędkość obrotowa silnika musi być precyzyjnie kontrolowana, aby zapewnić optymalne warunki pracy.

Pytanie 29

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym.

A. C.

B. D.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tabliczka znamionowa urządzenia napędowego zasilanego napięciem stałym, oznaczona jako C, zawiera kluczowe informacje dotyczące parametrów operacyjnych silnika. Napis 'D.C. SERIES MOTOR' jasno wskazuje, że jest to silnik prądu stałego, co jest istotne w kontekście doboru urządzeń do określonych aplikacji przemysłowych. Silniki prądu stałego charakteryzują się lepszą regulacją prędkości oraz momentu obrotowego w porównaniu do silników prądu przemiennego, co czyni je idealnym wyborem w zastosowaniach wymagających precyzyjnego sterowania. W przemyśle automatyki i robotyki, silniki te są często wykorzystywane w napędach, gdzie wymagana jest zmiana prędkości czy kierunku obrotów. Ponadto, znajomość rodzajów zasilania jest kluczowa dla bezpieczeństwa i efektywności energetycznej w projektowaniu systemów napędowych. Zgodnie z normami IEC, każda tabliczka znamionowa powinna zawierać informacje o napięciu, częstotliwości oraz typie prądu, co pozwala na prawidłowe użytkowanie i serwisowanie urządzeń.

Pytanie 30

Który z elementów tyrystora ma funkcję sterowania?

A. Bramka

B. Anoda

C. Źródło

D. Katoda

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bramka tyrystora, znana również jako terminal bramkowy, odgrywa kluczową rolę w jego działaniu, pełniąc funkcję sterującą. W momencie dostarczenia sygnału sterującego na bramkę, dochodzi do zainicjowania przewodzenia prądu pomiędzy anodą a katodą. Tyrystory są szeroko stosowane w aplikacjach wymagających precyzyjnego zarządzania dużymi prądami i napięciami, takich jak prostowniki, regulatory mocy oraz układy przełączające. Dzięki możliwości sterowania prądem za pomocą niskiego napięcia na bramce, tyrystory pozwalają na zdalne zarządzanie obciążeniem bez konieczności stosowania skomplikowanych układów mechanicznych. W praktyce, tyrystory z bramką są kluczowe w systemach automatyki przemysłowej, gdzie stabilna i efektywna kontrola mocy jest niezbędna do zapewnienia prawidłowego funkcjonowania maszyn.

Pytanie 31

Na podstawie wskazań manometru wskaż wartość zmierzonego ciśnienia?

A. 65 bar

B. 90 bar

C. 0,65 bar

D. 6,5 bar

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź, 6,5 bar, wynika z bezpośredniego odczytu wskazania manometru, na którym wartość ciśnienia jest wyraźnie zaznaczona na zewnętrznej skali. Manometry są powszechnie stosowane w różnych aplikacjach przemysłowych i inżynieryjnych, w tym w systemach hydraulicznych, pneumatycznych oraz w branży motoryzacyjnej. Odczytywanie ciśnienia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacji. Wartość 6,5 bar wskazuje na umiarkowane ciśnienie, co może być istotne w kontekście działań konserwacyjnych lub diagnostycznych. W praktyce, jeżeli manometr wskazuje ciśnienie na poziomie 6,5 bar, oznacza to, że system, w którym jest używany, działa w optymalnych warunkach. Zachowanie w zakresie poprawnych wartości ciśnienia jest kluczowe, aby uniknąć uszkodzeń sprzętu lub awarii systemu. Dobrą praktyką jest regularne kalibracja manometrów, aby utrzymać ich dokładność i niezawodność. Takie działanie jest zgodne z normą ISO 9001, która podkreśla znaczenie jakości w procesach produkcyjnych i serwisowych.

Pytanie 32

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

A. Tryb wstrzymania CPU

B. Tryb funkcjonowania CPU

C. Potrzeba zmian w parametrach programu

D. Brak baterii podtrzymującej zasilanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaświecenie się czerwonej diody oznaczonej skrótem BATF na panelu sygnalizacyjnym sterownika PLC informuje użytkownika o braku baterii podtrzymującej zasilanie. Baterie te są kluczowe dla prawidłowego działania urządzeń, które przechowują dane w pamięci nieulotnej, takich jak godzina systemowa czy ustawienia konfiguracyjne. Gdy bateria jest wyczerpana lub nieobecna, sterownik PLC może stracić wprowadzone dane po wyłączeniu zasilania, co może prowadzić do nieprawidłowego działania systemu oraz utraty istotnych informacji. W praktyce, w przypadku zaświecenia się diody BATF, zaleca się jak najszybszą wymianę baterii, aby uniknąć potencjalnych awarii. Ponadto, zgodnie z normami branżowymi, regularne przeglądy stanu baterii oraz systematyczne konserwacje są kluczowe dla zapewnienia ciągłości pracy urządzeń oraz ich niezawodności. Utrzymanie funkcji podtrzymywania zasilania nie tylko zabezpiecza dane, ale również zwiększa efektywność operacyjną całego systemu.

Pytanie 33

Która z magistrali komunikacyjnych nie wymaga instalacji rezystorów terminacyjnych na końcach?

A. CAN

B. RS 485

C. PROFINET

D. SmartWire-DT

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
PROFINET to standard komunikacyjny oparty na Ethernet, który został zaprojektowany z myślą o automatyzacji przemysłowej. Jednym z kluczowych aspektów PROFINET jest to, że nie wymaga stosowania rezystorów terminujących na końcach łącza, co różni go od innych magistrali komunikacyjnych, takich jak RS 485 czy CAN, które zazwyczaj wymagają terminacji dla zapewnienia integralności sygnału. W przypadku PROFINET, sygnał jest przesyłany w formie pakietów danych, co sprawia, że terminacja nie jest konieczna. Dzięki temu, PROFINET oferuje większą elastyczność w projektowaniu sieci oraz upraszcza instalację, co jest szczególnie korzystne w rozbudowanych systemach automatyki, gdzie wiele urządzeń jest połączonych w sieć. Przykłady zastosowania PROFINET obejmują systemy sterowania procesami, robotykę oraz monitoring w czasie rzeczywistym w zakładach przemysłowych, gdzie wysoka prędkość transmisji i niskie opóźnienia są kluczowe dla efektywności działania. Standard ten jest zgodny z normą IEC 61158 i zyskuje coraz większe uznanie w branży dzięki możliwości integracji z istniejącymi infrastrukturami sieciowymi opartymi na Ethernet.

Pytanie 34

Jaką z wymienionych czynności należy regularnie przeprowadzać w trakcie konserwacji systemu pneumatycznego?

A. Regulować ciśnienie powietrza

B. Wymieniać rury pneumatyczne

C. Usuwać kondensat wodny

D. Wymieniać szybkozłącza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Usuwanie kondensatu wodnego z układu pneumatycznego jest kluczową czynnością konserwacyjną, która zapobiega wielu problemom technicznym. Kondensat wodny, który powstaje w wyniku różnicy temperatury między powietrzem a elementami układu, może prowadzić do korozji, uszkodzeń uszczelek oraz obniżenia efektywności działania systemu. Regularne usuwanie kondensatu jest nie tylko zalecane, ale wręcz wymagane przez standardy branżowe, takie jak ISO 8573, które definiują jakość sprężonego powietrza. Przykładem praktycznego zastosowania tej wiedzy jest instalacja odpowiednich separatorów kondensatu w systemie, które automatycznie usuwają wodę, minimalizując ryzyko jej nagromadzenia. Dodatkowo, regularne przeglądy układu oraz kontrola poziomu kondensatu w zbiornikach powinny być integralną częścią planu konserwacji, co pozwala na wczesne wykrywanie potencjalnych problemów i zapewnienie ciągłości pracy urządzeń.

Pytanie 35

Po programowym aktywowaniu czterech wyjść tranzystorowych w sterowniku PLC, które sterują cewkami elektrozaworów, stwierdzono, że nie wszystkie działają poprawnie. Pomiar napięcia U_BE (między bazą a emiterem) tranzystorów na poszczególnych wyjściach wykazał następujące wartości: U_BE1 = 1 V, U_BE2 = 3 V, U_BE3 = 0,7 V, U_BE4 = 5 V. Wyniki pomiarów sugerują uszkodzenie

A. tranzystorów na wyjściach 1 i 3

B. wyłącznie tranzystora na wyjściu 3

C. tranzystorów na wyjściach 2 i 4

D. wyłącznie tranzystora na wyjściu 4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zauważyłeś, że odpowiedź wskazuje na problemy z tranzystorami na wyjściach 2 i 4, co jest całkiem słuszne. Jak spojrzysz na pomiary napięcia UBE, to na wyjściu 4 wynosi ono 5 V. To oznacza, że tranzystor działa na pełnych obrotach, a dla typowych tranzystorów krzemowych powinno być w okolicach 0,7 V. Z kolei, na wyjściu 2 mamy 3 V, co jest zbyt dużo – to znaczy, że coś tu nie gra i tranzystor nie pracuje tak, jak powinien. Jak się takie rzeczy zdarzają, to mogą być problemy z działaniem podłączonych cewków, a to może być kłopotliwe. W przypadku sterowników PLC wszystko musi działać jak w zegarku, żeby system był ok. W sytuacjach awaryjnych, lepiej też regularnie robić testy i konserwację, by wyłapać takie usterki na czas. No i nie zaszkodzi znać standardy, jak IEC 61131, bo mogą pomóc unikać tego typu problemów w przyszłości.

Pytanie 36

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

A. osadzania zanieczyszczeń na dnie zbiornika

B. skraplania pary wodnej oraz osuszania powietrza

C. powiększania objętości sprężonego powietrza

D. wzrostu ciśnienia sprężonego powietrza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca skraplania pary wodnej oraz osuszania powietrza jest poprawna, ponieważ ochładzanie czynnika roboczego w sprężarkach prowadzi do zmniejszenia jego temperatury, co z kolei powoduje kondensację pary wodnej zawartej w powietrzu. W praktyce, w systemach klimatyzacyjnych oraz chłodniczych, proces ten jest kluczowy dla zapewnienia efektywności działania układów. W momencie, gdy powietrze jest schładzane, jego zdolność do utrzymywania wilgoci maleje, co prowadzi do skraplania się wody. Zjawisko to jest szczególnie istotne w kontekście osuszania powietrza, co przekłada się na lepszą jakość powietrza oraz wydajność systemów. Standardy takie jak ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) podkreślają znaczenie kontroli wilgotności dla poprawy komfortu użytkowników oraz efektywności energetycznej. Dlatego w wielu zastosowaniach, takich jak chłodzenie przemysłowe czy klimatyzacja budynków, stosuje się wymienniki ciepła, które umożliwiają skuteczne zarządzanie wilgotnością oraz temperaturą powietrza.

Pytanie 37

Falownik to urządzenie przetwarzające moc, które konwertuje prąd

A. trój fazowy na prąd jednofazowy

B. zmienny o częstotliwości 50 Hz na prąd stały

C. stały na prąd zmienny o regulowanej częstotliwości

D. zmienny o regulowanej częstotliwości na prąd zmienny 50 Hz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Falownik jest kluczowym urządzeniem w systemach zasilania, które przekształca prąd stały (DC) na prąd zmienny (AC) o regulowanej częstotliwości. Ta funkcjonalność jest istotna w wielu zastosowaniach, w tym w napędach silników elektrycznych, gdzie regulacja prędkości i momentu obrotowego jest niezbędna do efektywnego działania. Falowniki są szeroko stosowane w przemyśle, na przykład w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja), które wymagają elastycznej regulacji wydajności. Dzięki zastosowaniu falowników, użytkownicy mogą oszczędzać energię, co jest zgodne z zasadami zrównoważonego rozwoju oraz standardami efektywności energetycznej, takimi jak normy IEC 61800. Współczesne falowniki często wyposażone są w zaawansowane funkcje, takie jak kontrola wektora, co pozwala na osiąganie wysokiej precyzji w regulacji parametrów pracy. W praktyce, przekształcenie DC na AC umożliwia zasilanie różnych urządzeń zasilanych prądem zmiennym, co czyni falowniki niezbędnymi w nowoczesnych systemach automatyki oraz robotyki.

Pytanie 38

Przedstawiony symbol graficzny jest oznaczeniem czujnika

A. optycznego.

B. pojemnościowego.

C. indukcyjnego.

D. magnetycznego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To, co widzisz na obrazku, to symbol czujnika magnetycznego. Jest on naprawdę ważny w różnych systemach automatyki i monitorowania. Jak to wygląda? No, ma magnes, co zazwyczaj pokazane jest przez prostokąt z oznaczeniami N (północny) i S (południowy). Czujniki te działają dzięki wykrywaniu zmian w polu magnetycznym. To sprawia, że są mega praktyczne w takich rzeczach jak detekcja pozycji czy systemy zabezpieczeń. Przykładem ich użycia mogą być czujniki w drzwiach i oknach, które informują, czy są otwarte czy zamknięte. W branżowych standardach, takich jak ISO 9001, mówi się o tym, jak ważna jest niezawodność detekcji. Dlatego te czujniki są naprawdę dobrze odbierane, bo są trwałe i łatwe w obsłudze.

Pytanie 39

Jakim przyrządem pomiarowym można zmierzyć wartość napięcia zasilającego cewkę elektrozaworu?

A. Woltomierz

B. Miernik prądu

C. Miernik oporności

D. Miernik mocy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Woltomierz jest przyrządem pomiarowym, który służy do pomiaru napięcia elektrycznego w obwodach. W przypadku cewki elektrozaworu, której działanie zależy od odpowiedniego napięcia zasilającego, użycie woltomierza pozwala na precyzyjne określenie wartości tego napięcia. Prawidłowy pomiar napięcia jest kluczowy, ponieważ zbyt niskie napięcie może prowadzić do nieprawidłowego działania cewki, a w konsekwencji do awarii systemu. W praktyce, aby zmierzyć napięcie na cewce elektrozaworu, należy podłączyć woltomierz równolegle do cewki, co pozwala na odczyt wartości napięcia, które w danym momencie jest dostarczane do cewki. Standardowe woltomierze cyfrowe, zgodne z normami IEC 61010, charakteryzują się wysoką dokładnością i bezpieczeństwem użytkowania, co czyni je niezastąpionym narzędziem w pracy technika. Użycie woltomierza powinno być wykonywane zgodnie z dobrymi praktykami, takimi jak zapewnienie, że urządzenie jest odpowiednio skalibrowane i że przewody pomiarowe są w dobrym stanie, aby uniknąć błędów pomiarowych.

Pytanie 40

Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
Materiał 1.	2,70	40
Materiał 2.	2,75	320
Materiał 3.	7,70	320
Materiał 4.	8,85	35

A. Materiał 2.

B. Materiał 3.

C. Materiał 1.

D. Materiał 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Materiał 2 jest najodpowiedniejszym wyborem do konstrukcji lekkiej i odpornej na odkształcenia, co wynika z jego korzystnych właściwości fizycznych. Gęstość materiału wynosząca 2,75 g/cm3 oznacza, że jest on stosunkowo lekki w porównaniu do innych materiałów, co jest kluczowe w projektach wymagających mobilności i łatwego transportu. Wysoka granica plastyczności na poziomie 320 MPa zapewnia, że materiał ten może wytrzymać znaczące obciążenia bez deformacji, co jest niezbędne w kontekście zastosowań mechatronicznych, gdzie precyzja i niezawodność są kluczowe. Przykłady zastosowania Materiału 2 obejmują elementy konstrukcyjne w robotyce, gdzie wymagana jest zarówno lekkość, jak i wytrzymałość, jak również w produkcji różnych komponentów w systemach automatyki. Wybór odpowiednich materiałów jest zgodny z dobrymi praktykami inżynieryjnymi, gdzie zawsze należy dążyć do optymalizacji masy i wytrzymałości, co pozwala na zwiększenie efektywności energetycznej i poprawę wydajności całego systemu.

Rozpocznij nowy egzamin

Powrót do strony głównej
