Wyniki egzaminu

Niepoprawna odpowiedź. Wybór innej odpowiedzi wskazuje na pewne nieporozumienia dotyczące funkcji i zastosowania różnych rodzajów past. Użycie pasty ceramicznej jest nieodpowiednie, ponieważ materiały ceramiczne, mimo że charakteryzują się wysoką odpornością na temperatury, nie przewodzą ciepła tak efektywnie jak pasta termoprzewodząca. Ceramika, jako materiał o niskiej przewodności cieplnej, mogłaby prowadzić do znacznych strat cieplnych i w efekcie obniżyć wydajność kolektora słonecznego. Z kolei pasta uszczelniająca ma za zadanie zabezpieczać przed wyciekami, a nie poprawiać przewodnictwo cieplne. Jej stosowanie w miejscu, gdzie kluczowe jest efektywne przenoszenie ciepła, może doprowadzić do poważnych problemów z działaniem systemu. Pasta lutownicza, choć używana w procesach montażowych, nie jest przeznaczona do zastosowań w systemach solarnych, ponieważ jej skład i właściwości nie zapewniają odpowiedniej przewodności cieplnej potrzebnej do wydajnego działania rurek heatpipe. Wybór niewłaściwej pasty w tym kontekście może być wynikiem niezrozumienia specyfiki materiałów oraz ich funkcji w danym zastosowaniu. Kluczowe jest, aby przed podjęciem decyzji o rodzaju używanej pasty, dokładnie przestudiować ich właściwości i zastosowania w kontekście systemów solarnych.

Niepoprawna odpowiedź. Odpowiedzi takie jak trójdrogowy zawór mieszający, zawór zwrotny i odpowietrznik nie są odpowiednie do ochrony pompy obiegowej przed zanieczyszczeniami stałymi w instalacji. Trójdrogowy zawór mieszający służy do regulacji temperatury wody w systemach grzewczych poprzez mieszanie wody z różnych źródeł, a jego funkcja nie obejmuje filtracji czy ochrony przed cząstkami stałymi. Zawór zwrotny, z kolei, zapobiega cofaniu się medium w instalacji, co jest istotne dla zachowania kierunku przepływu, ale również nie ma właściwości filtrujących. Zawór ten chroni przed zjawiskiem przepływu wstecznego, ale nie usunie zanieczyszczeń mogących uszkodzić pompę. Odpowietrznik jest urządzeniem mającym na celu eliminację powietrza z instalacji, co jest ważne dla utrzymania odpowiedniego ciśnienia i zapobiegania kawitacji. Jednakże, nie ma on żadnej funkcji związanej z filtracją cząstek stałych. Zrozumienie roli i funkcji tych elementów jest kluczowe dla prawidłowego działania systemów hydraulicznych. Właściwe podejście do projektowania i eksploatacji instalacji wymaga zastosowania filtrów siatkowych, które są niezbędne do ochrony pomp przed zanieczyszczeniami, co jest zgodne z najlepszymi praktykami w branży.

Niepoprawna odpowiedź. Palniki tubowe, wirowe oraz rynnowe, mimo że mogą być stosowane w różnych systemach grzewczych, nie są odpowiednie dla opisanej na zdjęciu konstrukcji. Palnik tubowy charakteryzuje się inną budową, w której biomasa jest spalana w długich cylindrycznych komorach, co wpływa na inny proces spalania. Tego typu palniki są bardziej złożone w zakresie regulacji i wymagają specjalistycznego podejścia do zarządzania procesem spalania. Palniki wirowe z kolei są projektowane do generowania wiru powietrznego, co sprzyja intensyfikacji spalania, ale nie jest to rozwiązanie typowe dla biomasy, gdyż jego konstrukcja nie pozwala na efektywne podawanie paliwa w formie stałej. W przypadku palników rynnowych, ich konstrukcja przypomina bardziej systemy podawania paliwa w formie ciągłej, co w praktyce nie jest efektywne przy pracy na biomasie. Wybór niewłaściwego typu palnika często skutkuje nieefektywnym spalaniem, zwiększonymi emisjami zanieczyszczeń oraz wyższymi kosztami eksploatacyjnymi. Ważnym aspektem przy wyborze palnika jest nie tylko jego typ, ale także jego dopasowanie do specyficznych warunków użytkowych, co jest kluczowe dla uzyskania optymalnych wyników w zakresie efektywności energetycznej oraz zgodności z normami ekologicznymi.

Niepoprawna odpowiedź. Zapowietrzenie instalacji, choć istotne w kontekście funkcjonowania całego systemu, nie jest bezpośrednią przyczyną zaparowywania kolektorów słonecznych. Problem zapowietrzenia najczęściej prowadzi do obniżenia efektywności wymiany ciepła, a nie do kondensacji pary. W przypadku zawilgoconej izolacji z wełny mineralnej, jej wilgoć wpływa na zdolność do utrzymania odpowiedniej temperatury, co jest kluczowe dla zapobiegania zaparowywaniu. Brak izolacji na przewodach powrotnych również nie wywołuje bezpośrednio kondensacji; zamiast tego, może prowadzić do strat ciepła, ale tym samym nie przyczynia się do problemu zaparowywania, gdyż kolektory wciąż mogą działać w zadowalający sposób, jeżeli inne parametry są odpowiednio dostosowane. Przegrzany płyn solarny natomiast może powodować inne problemy, takie jak uszkodzenie kolektorów, jednak nie jest bezpośrednią przyczyną zaparowywania. Kondensacja zachodzi w wyniku różnicy temperatur oraz obecności wilgoci, a nie w wyniku przegrzania płynu. Dlatego kluczowe jest zrozumienie, że zaparowywanie kolektorów jest efektem niewłaściwego zarządzania temperaturą i wilgotnością, a nie tylko technicznymi usterkami, jak zapowietrzenie czy brak izolacji.

Niepoprawna odpowiedź. Wybór mocy, natężenia prądu lub energii elektrycznej jako odpowiedzi wskazuje na zrozumienie błędnych koncepcji związanych z pomiarami w instalacjach elektrycznych. Pomiar mocy wymaga zastosowania miernika, który potrafi zinterpretować zarówno napięcie, jak i natężenie prądu w tym samym czasie, co oznacza, że musiałby być on podłączony w sposób, który uwzględnia obie te wielkości jednocześnie. Natomiast pomiar natężenia prądu zazwyczaj wymaga szeregowego połączenia z obwodem, co w przypadku akumulatora nie pozwala na dokładny pomiar napięcia. Zrozumienie, że pomiar energii elektrycznej również opiera się na pomiarach napięcia i natężenia, jest kluczowe, jednak w tym przypadku, aby zmierzyć energię, potrzebny byłby bardziej zaawansowany układ pomiarowy. Te nieprawidłowe odpowiedzi często wynikają z nieprecyzyjnego rozumienia podstawowych zasad elektryczności oraz braku znajomości funkcji poszczególnych mierników. Ważne jest, aby przy wyborze metod pomiarowych kierować się odpowiednimi standardami oraz zasadami, co pozwala na uniknięcie typowych błędów myślowych i uzyskanie rzetelnych rezultatów w praktyce.

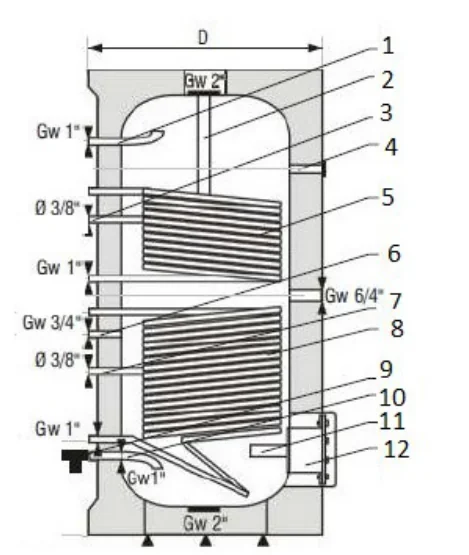

Niepoprawna odpowiedź. Wybór odpowiedzi, która nie dotyczy odpływu ciepłej wody użytkowej, może wynikać z nieporozumienia dotyczącego zasad działania zasobników. W przypadku niepoprawnych odpowiedzi, uczestnik mógł nie wziąć pod uwagę, że woda ciepła, ze względu na swoją mniejszą gęstość, unosi się do górnej części zasobnika, co jest podstawą konwekcji. Odpływy, które są umieszczone w dolnych partiach zbiornika, nie tylko nie będą w stanie skutecznie odprowadzać najcieplejszej wody, ale mogą również prowadzić do problemów takich jak nadmierne nagromadzenie osadów na dnie zbiornika, co obniża efektywność całego systemu. Często zdarza się, że osoby wybierające błędne odpowiedzi opierają swoje decyzje na nieścisłych założeniach dotyczących rozmieszczenia rur w instalacjach, myląc funkcje odpływów ciepłej i zimnej wody. Niezrozumienie zasad konwekcji, jak również roli, jaką odgrywają różne poziomy temperatur w zasobnikach, może prowadzić do błędnych wniosków. Takie sytuacje pokazują, jak ważne jest zrozumienie podstawowych zasad fizyki płynów oraz standardów branżowych, które regulują sposób projektowania instalacji grzewczych.

Niepoprawna odpowiedź. Wybór nieprawidłowych odpowiedzi wskazuje na niedostateczne zrozumienie zasady działania instalacji fotowoltaicznych oraz różnicy między mocą a napięciem. W przypadku paneli fotowoltaicznych, moc wyrażana w Wp (watopikach) jest miarą maksymalnej mocy, jaką panel może wygenerować w standardowych warunkach testowych, podczas gdy napięcie wskazuje maksymalne napięcie wyjściowe, które panel może dostarczyć. W przypadku połączenia szeregowego, napięcia poszczególnych paneli sumują się, co prowadzi do błędnych wniosków w odpowiedziach, które nie uwzględniają tej zasady. Warto zauważyć, że odpowiedzi sugerujące moc 250 Wp przy napięciu 96 V są niezgodne z zasadami połączeń szeregowych, ponieważ moc pozostaje taka sama dla każdego panelu, a napięcie rośnie. Dodatkowo, stwierdzenie, że moc wynosi 1000 Wp przy napięciu 24 V jest również błędne, ponieważ nie uwzględnia faktu sumacji napięć w połączeniach szeregowych. Zrozumienie tych podstawowych zasad jest kluczowe nie tylko dla prawidłowego projektowania instalacji PV, ale także dla zapewnienia ich efektywności i bezpieczeństwa zgodnie z normami branżowymi, takimi jak ISO 9001 i IEC 61215.

Niepoprawna odpowiedź. W analizowanej kwestii pojawiają się często nieporozumienia dotyczące działania pomp ciepła i ich parametrów. Wybór odpowiedzi dotyczącej gruntowej pompy ciepła zakłada błędne zrozumienie definicji dolnego i górnego źródła ciepła. Gruntowe pompy ciepła pobierają ciepło z ziemi, a nie z powietrza atmosferycznego, co jest kluczowe w kontekście podanych temperatur. W przypadku gruntowej pompy ciepła, dolne źródło ciepła to grunt, którego temperatura jest znacznie stabilniejsza i wyższa niż w zimie, a górne źródło to woda dostarczana do systemu grzewczego. Kolejnym błędnym założeniem jest mylenie temperatur dolnego i górnego źródła, co prowadzi do nieprawidłowego wyznaczania COP. Odpowiedzi związane z powietrznymi pompami ciepła również mogą być mylące, ponieważ pompy te operują na temperaturach powietrza atmosferycznego, a nie na temperaturach wody gruntowej. Często zdarza się, że użytkownicy nie rozumieją, że COP dla powietrznej pompy ciepła może drastycznie się zmieniać w zależności od warunków panujących na zewnątrz. Warto zaznaczyć, że przy projektowaniu systemów ogrzewania należy kierować się aktualnymi normami, takimi jak EN 14511, które określają metodykę pomiaru wydajności pomp ciepła. Zrozumienie tych zasad jest kluczowe dla prawidłowego doboru systemu grzewczego do specyficznych potrzeb danego budynku.

Niepoprawna odpowiedź. Konfuzory i dyfuzory to urządzenia wentylacyjne o innej funkcji, które mimo iż mogą wpływać na rozkład powietrza w pomieszczeniach, nie są odpowiedzialne za regulację jego ilości. Konfuzory służą do rozprowadzania powietrza w sposób umożliwiający równomierne pokrycie całej przestrzeni, co jest przydatne przy projektowaniu systemów wentylacyjnych, jednak nie mają one zdolności do precyzyjnej regulacji przepływu. Dyfuzory, z kolei, są zaprojektowane do wprowadzania powietrza do pomieszczenia z zewnątrz lub z systemu klimatyzacji i również nie oferują możliwości jego regulacji. Anemostaty, choć pełnią rolę w wentylacji, głównie zajmują się pomiarem i kontrolą prędkości przepływu powietrza, a nie jego regulacją. W związku z tym, ich zastosowanie w kontekście regulacji ilości powietrza jest ograniczone. Często mylone funkcje tych urządzeń prowadzą do błędnych wniosków o ich zastosowaniu, co podkreśla znaczenie zrozumienia specyfiki każdego z nich w kontekście projektowania systemów wentylacyjnych.

Niepoprawna odpowiedź. Wybór 108,0 dm3/min, 43,2 dm3/min lub 3,0 dm3/min pokazuje, że coś poszło nie tak z rozumieniem jednostek przepływu. Ta pierwsza odpowiedź, 108,0 dm3/min, sugeruje, że mogłeś pomnożyć 1,8 dm3 przez 60 minut, co jest błędne. Tego typu pomyłki są dosyć częste, bo czasem ciężko zrozumieć, jak przeliczać jednostki lub źle założyć czas. Odpowiedź 43,2 dm3/min może wskazywać, że ktoś oszacował przepływ na podstawie złej jednostki czasu, co też prowadzi do błędnych obliczeń. Z kolei 3,0 dm3/min sugeruje, że mogłeś pomylić wartości i źle podzielić przez liczbę minut. Kluczowe w takich obliczeniach jest pamiętać o odpowiedniej konwersji jednostek i dokładnie wiedzieć, jak struktura pomiarów wygląda. W praktyce inżynierskiej precyzja obliczeń ma ogromne znaczenie, bo błędy mogą prowadzić do poważnych problemów, np. złego zarządzania zasobami wodnymi czy błędów w projektowaniu instalacji.

Niepoprawna odpowiedź. Wybór odpowiedzi, która sugeruje zwiększenie prędkości przepływu wody przez grzejniki, opiera się na błędnym rozumieniu funkcji zaworu mieszającego. Zawór czterodrożny nie jest zaprojektowany w celu zwiększania prędkości przepływu, lecz do zarządzania temperaturą wody w obiegu grzewczym. Prędkość przepływu wody w instalacji grzewczej jest determinowana przez inne czynniki, takie jak wydajność pompy obiegowej oraz opory hydrauliczne w systemie. Z kolei odpowiedź dotycząca zmniejszenia ciśnienia w obwodzie grzejników jest również myląca. Zawór mieszający nie ma na celu zmniejszania ciśnienia; w rzeczywistości, jego prawidłowe działanie wymaga utrzymania odpowiedniego ciśnienia w systemie, aby uniknąć problemów z cyrkulacją wody. Jeszcze bardziej nieprawidłowe jest sugerowanie, że zawór odpowietrza instalację. Odpowietrzanie jest odrębnym procesem, który wymaga zastosowania specjalnych elementów, takich jak odpowietrzniki. Te błędne koncepcje mogą prowadzić do nieefektywnego zarządzania systemem grzewczym oraz do nieprzewidzianych awarii, co jest absolutnie niezgodne z zasadami dobrego projektowania instalacji grzewczych.

Niepoprawna odpowiedź. Utrata gwarancji przez samodzielne zmiany ustawień na sterowniku pompy ciepła to nie jest zazwyczaj problem. W większości przypadków producenci pozwalają użytkownikom na dostosowywanie różnych opcji, o ile to nie wpływa na samą konstrukcję urządzenia. Oczywiście warto przeczytać instrukcję, bo niektóre zmiany mogą jednak wpłynąć na działanie pompy. Jeśli już mówimy o przerywaniu zasilania, to nie powinno to wpłynąć na gwarancję, pod warunkiem, że nie wynika to z nieodpowiedniego użytkowania. Z kolei przeglądy robione przez serwis to coś, co warto robić, a nawet trzeba, żeby zachować gwarancję. Jak się nie przestrzega przepisów dotyczących przeglądów, mogą być później kłopoty. W sumie, wiele nieporozumień jest związanych z tym, że niektórzy nie do końca rozumieją, jakie są zasady dotyczące konserwacji i uruchamiania urządzeń grzewczych. Warto pamiętać, że dobra obsługa pompy ciepła i korzystanie z certyfikowanych serwisów to klucz do jej prawidłowego działania oraz utrzymania gwarancji.

Niepoprawna odpowiedź. Wybór okresu przeglądu instalacji grzewczej przed rozpoczęciem sezonu letniego, zimowego lub wiosennego może wydawać się sensowny, jednak wiąże się z pewnymi pułapkami. W przypadku przeglądów wiosennych, zaraz przed rozpoczęciem intensywnego użytkowania basenów, można przeoczyć istotne problemy, które mogłyby wystąpić w ciągu sezonu letniego. Przeprowadzenie przeglądu w okresie zimowym, gdy system jest zazwyczaj nieaktywny, nie pozwala na wykrycie rzeczywistych problemów, które pojawiły się w trakcie użytkowania, co może prowadzić do poważnych awarii w sezonie letnim. Z kolei przegląd jesienny nie daje wystarczająco dużo czasu na ewentualne naprawy przed nadchodzącą zimą, co może skutkować uszkodzeniami instalacji w wyniku mrozu. Istotne jest, by przeglądy odbywały się w momencie, gdy instalacja jest w pełni operacyjna, co pozwala na realne sprawdzenie jej działania i wydajności. Ponadto, zalecenia producentów i normy branżowe jednoznacznie wskazują, że optymalny czas na przegląd to okres po zakończeniu intensywnego użytkowania, aby zminimalizować ryzyko awarii i zapewnić długoterminową efektywność systemu. Ignorowanie tych zasad może prowadzić do większych problemów oraz wyższych kosztów eksploatacji w przyszłości.

Niepoprawna odpowiedź. Woltomierz to urządzenie, które mierzy napięcie elektryczne i w ogóle nie ma związku z pomiarem ciśnienia. Mierzy różnicę potencjałów między punktami w obwodzie elektrycznym, a jednostki są w woltach. Jeśli wybrałeś tę odpowiedź, to chyba nie do końca rozumiesz, jak działają różne przyrządy pomiarowe. Termometr bimetaliczny, na przykład, służy do mierzenia temperatury i jego działanie opiera się na dwóch metalach, które się różnie rozszerzają. A rotametr mierzy przepływ cieczy lub gazów na innej zasadzie, zupełnie niezwiązanej z ciśnieniem. Często mylimy funkcje urządzeń, co prowadzi do takich błędnych decyzji. Najlepiej poświęcić chwilę na zrozumienie, jak działają różne przyrządy, żeby unikać takich pomyłek. Każde z tych narzędzi ma swoje zastosowanie i warto wiedzieć, co do czego pasuje.

Niepoprawna odpowiedź. W instalacjach fotowoltaicznych, które działają w trybie off-grid, kluczową rolę odgrywają elementy takie jak akumulatory, inwertery oraz regulatory ładowania. Akumulatory są niezbędne do magazynowania energii słonecznej, aby można było z niej korzystać w okresach niskiego nasłonecznienia lub w nocy. Inwerter natomiast przekształca prąd stały z paneli PV na prąd zmienny, który jest używany w standardowych urządzeniach elektrycznych. W kontekście podanych odpowiedzi, regulator ładowania jest również elementem, który jest kluczowy dla systemów off-grid, gdyż kontroluje on proces ładowania akumulatorów, zapobiegając ich przeładowaniu, co może prowadzić do ich uszkodzenia. Dlatego nie jest prawdą, że elementy te są zbędne w systemach off-grid; wręcz przeciwnie, są one kluczowe dla zapewnienia ciągłości dostaw energii. Typowym błędem myślowym jest przekonanie, że licznik dwukierunkowy jest niezbędny w każdym systemie, co prowadzi do mylnego wniosku, że wszystkie instalacje powinny być projektowane z myślą o podłączeniu do sieci. W rzeczywistości, systemy off-grid są projektowane z myślą o niezależności energetycznej, co oznacza, że elementy takie jak licznik dwukierunkowy, który jest używany do monitorowania przepływu energii w sieci, nie znajdują w nich zastosowania. Przy projektowaniu systemów fotowoltaicznych ważne jest zrozumienie specyfiki danego rozwiązania oraz jego zastosowania w praktyce.

Niepoprawna odpowiedź. Niepoprawne odpowiedzi są wynikiem tego, że pewnie nie do końca zrozumiałeś, jak działają pompy ciepła i jak się oblicza ich efektywność. Połączenie mocy grzewczej z mocą elektryczną nie ma sensu, bo to różne jednostki, które tak nie działają. Jakbyś pomnożył te wartości, to też nic z tego nie wyjdzie, bo to nie pokazuje, jak efektywna jest pompa. Różnica między mocą elektryczną a cieplną też nie mówi nam nic konkretnego o efektywności, tylko może wprowadzać w błąd. Kluczowe jest skupienie się na tym stosunku, a nie na innych obliczeniach, które nie mają sensu. Wiele osób popełnia błąd myślowy, myląc te jednostki i ich znaczenie w kontekście pomp ciepła, co prowadzi do złej interpretacji faktów. Żeby ocenić pompy ciepła, warto skupić się na analizie COP, bo to jest standard, którego branża się trzyma i to właśnie tak się robi, żeby ocenić efektywność energetyczną.

Niepoprawna odpowiedź. Zbyt wysoka gęstość elektrolitu spowodowana odparowaniem wody nie jest bezpośrednią przyczyną wycieku elektrolitu, ponieważ to odparowanie występuje w wyniku nadmiernego ładowania, a nie jako niezależny proces. W rzeczywistości, jeśli elektrolit staje się zbyt gęsty, może to prowadzić do problemów z wydajnością akumulatora, ale niekoniecznie do jego uszkodzenia. Zasiarczenie akumulatora, które jest spowodowane nadmiernym rozładowaniem, jest również mylnie związane z wyciekiem elektrolitu. Zasiarczenie prowadzi do trwałych uszkodzeń płyt ołowiowych, a nie do wycieku elektrolitu. Wreszcie, zbyt wysoka temperatura w pomieszczeniu, w którym pracuje akumulator, może powodować zwiększone parowanie, ale sama w sobie nie jest głównym czynnikiem prowadzącym do wycieku. W praktyce, zrozumienie tego, jak te różne czynniki wpływają na pracę akumulatorów, jest kluczowe dla ich prawidłowej eksploatacji. Kluczowe jest monitorowanie i utrzymanie optymalnych warunków pracy akumulatorów oraz zrozumienie ich charakterystyki, aby uniknąć błędnych interpretacji objawów ich niewłaściwego działania.

Niepoprawna odpowiedź. Wybór innych środków ochrony przed porażeniem prądem, takich jak wyłącznik przeciążeniowy lub wyłącznik dwubiegunowy, nie zapewnia odpowiedniego zabezpieczenia przed skutkami przypadkowego kontaktu z prądem. Wyłącznik przeciążeniowy został zaprojektowany przede wszystkim do ochrony obwodów przed nadmiernym prądem, który może prowadzić do przegrzewania się przewodów i ich uszkodzenia, natomiast nie reaguje na prąd upływowy, który jest kluczowy w kontekście ochrony przed porażeniem. Wyłącznik dwubiegunowy, podobnie jak jego odpowiednik jednobiegunowy, ma na celu odłączenie obwodu w przypadku zadziałania, ale nie wykrywa różnic w prądzie, co jest niezbędne do zabezpieczenia osób przed porażeniem. Z kolei kondensator ceramiczny nie ma funkcji ochronnej i nie jest stosowany w kontekście zabezpieczeń przed porażeniem prądem. Jego rola ogranicza się do stabilizacji napięcia i filtracji, co nie wpływa na bezpieczeństwo użytkowników. W kontekście ochrony przed porażeniem prądem w instalacjach elektrycznych, kluczowe jest stosowanie urządzeń, które mogą wykrywać i eliminować zagrożenia, co czyni wyłącznik różnicowoprądowy niezastąpionym elementem w nowoczesnych systemach elektrycznych. Niezrozumienie tych różnic może prowadzić do niebezpiecznych sytuacji, dlatego tak ważne jest, aby projektanci instalacji elektrycznych i użytkownicy byli świadomi roli, jaką odgrywają poszczególne urządzenia w zapewnieniu bezpieczeństwa w codziennym użytkowaniu elektryczności.

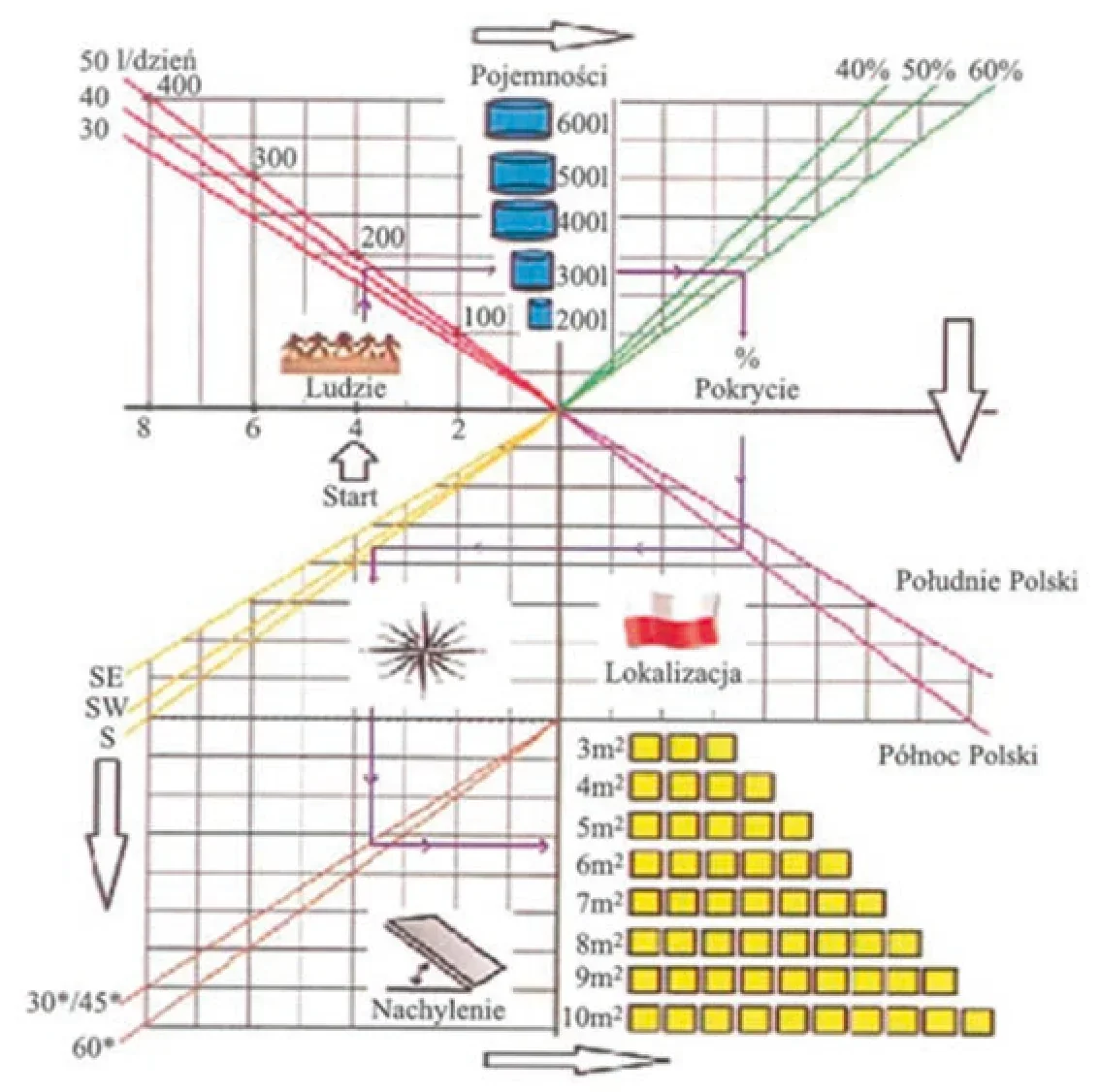

Niepoprawna odpowiedź. Wybór objętości zbiornika c.w.u. w zakresie 10-20 dm3, 250-300 dm3 lub 120-180 dm3 jest błędny z kilku istotnych względów. Przede wszystkim, zbyt mała objętość, jak 10-20 dm3, nie jest wystarczająca do efektywnego przechowywania energii zgromadzonej w kolektorze słonecznym. Przy tak małej pojemności, zbiornik szybko się przegrzewa, a energia nie jest wykorzystana w optymalny sposób. Z drugiej strony, odpowiedzi w zakresie 250-300 dm3 oraz 120-180 dm3 sugerują znacznie większe objętości, które mogą prowadzić do nieefektywności systemu. Zbyt duży zbiornik może powodować straty cieplne przez dłuższy czas, co jest nieefektywne z punktu widzenia energii i kosztów operacyjnych. W przypadku systemów solarnych, istnieją normy i wytyczne, które wskazują, że odpowiednia objętość zbiornika powinna być dobrana na podstawie zależności między mocą kolektora a jego powierzchnią. Użycie niewłaściwych wartości objętości prowadzi do błędnych założeń projektowych, a w konsekwencji do obniżenia efektywności całego systemu. Kluczowe jest zrozumienie, że dobór objętości zbiornika ma bezpośredni wpływ na jego efektywność, a ignorowanie tych zasad może prowadzić do niewłaściwego działania systemu opartego na energii słonecznej.

Niepoprawna odpowiedź. Podczas analizy dostępnych odpowiedzi na pytanie dotyczące symbolu ostrzegawczego, warto zauważyć, że niektóre z nich opierają się na błędnych założeniach dotyczących zagrożeń elektrycznych. Wyładowania atmosferyczne, o których mowa w pierwszej odpowiedzi, są zjawiskiem naturalnym, ale symbol ten nie odnosi się do ich bezpośredniego wpływu czy potencjalnego zagrożenia. Jego znaczenie leży w ostrzeganiu przed ryzykiem związanym z napięciem elektrycznym, a nie pogodowym. Napięcie krokowe, które może wystąpić w pobliżu urządzeń elektrycznych, również nie jest bezpośrednio związane z tym symbolem; jest to bardziej zjawisko występujące w określonych warunkach, jak na przykład przy awarii sieci elektrycznej. Ładunek elektrostatyczny, będący wynikiem gromadzenia się ładunków elektrycznych na powierzchni ciał, to kolejny temat, który nie znajduje zastosowania w kontekście tego symbolu. Ostatecznie, wybór odpowiedzi dotyczącej wysokiego napięcia jest kluczowy, ponieważ identyfikuje obszary, w których istnieje ryzyko porażenia prądem. Zrozumienie zagrożeń związanych z wysokim napięciem oraz ich oznaczeń jest niezbędne, aby unikać niebezpiecznych sytuacji i zapewnić sobie oraz innym bezpieczeństwo podczas pracy z urządzeniami elektrycznymi. Warto pamiętać, że w każdej sytuacji, w której istnieje ryzyko wystąpienia wysokiego napięcia, należy stosować odpowiednie środki ostrożności, co jest niezbędne w każdej branży zajmującej się elektrycznością.

Niepoprawna odpowiedź. Odpowiedzi takie jak A/W, W/A i W/W nie są poprawne. One nie pasują do konfiguracji, o której mowa przy pompach ciepła. W przypadku A/W mamy sugerowane, że dolne źródło to powietrze, a górne to woda, co nie jest zgodne z tym, co w pytaniu. Z kolei W/A mówi o wodzie jako dolnym źródle, a powietrzu na górze, co również nie ma sensu w tym kontekście. W/W sugeruje, że oba źródła to woda, co jak na ironię mija się z prawdą. Często te błędy wynikają z niejasności związanej z terminologią dotyczącą pomp ciepła. Musisz zrozumieć, że klasyfikacja A/A oznacza powietrze jako oba źródła, co jest ważne dla wentylacji. Brak zrozumienia tych podstaw może prowadzić do błędnych wyborów i w efekcie wpływa na efektywność całego systemu grzewczego.

Niepoprawna odpowiedź. Wybór miernika DC włączanego równolegle w obwód jest nieprawidłowy, ponieważ inwertery generują napięcia przemienne, a miernik DC nie jest w stanie poprawnie odczytać takich sygnałów. Podobnie, zastosowanie miernika DC włączanego szeregowo w obwód w tym kontekście również jest błędne. Mierniki DC są przeznaczone do pomiaru napięcia i prądu w układach prądu stałego, a ich użycie w obwodach AC prowadzi do błędnych odczytów i potencjalnych uszkodzeń urządzenia. Zastosowanie miernika AC włączanego szeregowo w obwód jest również niewłaściwe, ponieważ może zakłócić działanie inwertera. Szeregowe podłączenie urządzenia pomiarowego do obwodu AC może wprowadzać dodatkowe opory, które zmieniają warunki pracy układu, co prowadzi do błędnych wyników pomiaru oraz może wpłynąć na efektywność pracy inwertera. Ważne jest, aby przy pomiarach napięcia w obwodach przemiennych stosować odpowiednie urządzenia pomiarowe, które zapewnią dokładność i bezpieczeństwo działań. Ignorowanie tych zasad często prowadzi do nieprawidłowych wniosków i może skutkować poważnymi konsekwencjami w kontekście diagnozowania i eksploatacji systemów elektronicznych.

Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej zapowietrzenia instalacji, niskiego ciśnienia glikolu czy awarii czujnika temperatury jednak trochę odbiega od rzeczywistości. Owszem, zapowietrzenie może obniżyć efektywność, ale nie wyłącza pompy, jeśli system działa prawidłowo i dochodzi do max temperatury. Niskie ciśnienie glikolu też jest problemem, ale nie powoduje, że pompa się automatycznie wyłącza; raczej może sprawić, że coś przestanie działać. Awaria czujnika temperatury to już poważniejsza sprawa, ale i tak nie spowoduje, że pompa wyłączy się sama. Ten czujnik ma dość istotne zadanie – monitoruje temperaturę glikolu, a jego zepsucie raczej prowadzi do braku reakcji lub przegrzania. W prawidłowym systemie takie czujniki informują pompę o bieżących warunkach, więc ich uszkodzenie nie sprawia, że wszystko się wyłącza, a może wręcz prowadzić do nadmiernej pracy pompy. Rozumienie jak działają te elementy i jak ze sobą współpracują jest kluczowe, żeby uniknąć myślenia w typowy sposób, które prowadzi do złych wniosków.

Niepoprawna odpowiedź. Sprawdzanie prawidłowości wykonania izolacji termicznej na rurach instalacji c.w.u. lub szczelności połączeń między rurami a pompą ciepła jest niewłaściwe w kontekście pojawienia się roszenia na rurach przyłączeniowych wymiennika gruntowego. Izolacja termiczna na rurach instalacji c.w.u. nie jest bezpośrednio związana z problemem kondensacji, ponieważ to nie te rury są narażone na bezpośredni kontakt z gruntem i zmiennymi temperaturami. Ponadto, szczelność połączeń między rurami wymiennika gruntowego a pompą ciepła, choć istotna dla efektywności całego systemu, nie ma wpływu na występowanie roszenia, które jest wynikiem nieodpowiedniej izolacji termicznej. Często popełnianym błędem jest zakładanie, że jakiekolwiek problemy z wilgocią w instalacji można przypisać do nieszczelności w połączeniach, co prowadzi do mylenia przyczyn z objawami. W przypadku systemów geotermalnych, odpowiednia izolacja rur jest pierwszorzędna, ponieważ to ona ma na celu zmniejszenie kondensacji i przeciwdziałanie wilgoci, a nie stan połączeń czy izolacji c.w.u. Bez zrozumienia podstawowych zasad działania takich systemów, łatwo jest skoncentrować się na niewłaściwych elementach, co skutkuje nieefektywnym zarządzaniem problemami. Dlatego kluczowe jest, aby zawsze zaczynać od analizy izolacji termicznej w kontekście wymienników gruntowych.
