Szczegółowe wyniki:

Pytanie 1

Do odkręcenia śrub imbusowych służy narzędzie przedstawione na rysunku oznaczonym literą

A. A.

B. B.

C. C.

D. D.

Narzedzie oznaczone literą B to klucz imbusowy, który jest dedykowany do odkręcania śrub imbusowych, znanych także jako śruby sześciokątne. Klucz imbusowy charakteryzuje się kształtem litery 'L' i jest dostępny w różnych rozmiarach, co pozwala na dopasowanie go do odpowiednich śrub. W praktyce, klucze imbusowe są powszechnie stosowane w mechanice, w tym w motoryzacji oraz przy montażu mebli, gdzie często napotykamy na śruby imbusowe. Używając klucza imbusowego, można łatwo zastosować moment obrotowy, co minimalizuje ryzyko uszkodzenia zarówno klucza, jak i śruby. Dobrze dobrany klucz imbusowy powinien pasować idealnie do gniazda śruby, aby zminimalizować ryzyko ześlizgnięcia się. W standardach branżowych, odpowiednie narzędzia i techniki odkręcania są kluczowe dla zapewnienia efektywności oraz bezpieczeństwa pracy. Klucz imbusowy jest także często wykorzystywany w zestawach narzędzi profesjonalnych oraz w domowych warsztatach, co czyni go niezbędnym narzędziem dla każdego majsterkowicza.

Pytanie 2

Która z wymienionych charakterystyk nie powinna być brana pod uwagę przy ocenie efektywności urządzenia?

A. Wydajność

B. Niezawodność

C. Eksploatacyjne zużycie energii

D. Przeciętny czas sprawności

Rozważając pozostałe wielkości, które należy brać pod uwagę przy ocenie funkcjonalności urządzenia, warto zwrócić uwagę na niezawodność, eksploatacyjne zużycie energii oraz przeciętny czas sprawności. Niezawodność to jeden z kluczowych wskaźników, który odzwierciedla, jak często urządzenie może działać bezawaryjnie w określonym okresie. Wysoka niezawodność oznacza, że użytkownik może mieć pewność co do ciągłości pracy urządzenia i minimalizacji kosztów związanych z naprawami oraz przestojami. Eksploatacyjne zużycie energii jest również istotne, ponieważ wpływa na koszty operacyjne i efektywność energetyczną urządzenia. W dobie rosnącej świadomości ekologicznej i zrównoważonego rozwoju, zmniejszenie zużycia energii stało się nie tylko kwestią oszczędności, ale również odpowiedzialności społecznej. Przeciętny czas sprawności to kolejny ważny wskaźnik, który określa przeciętny czas, w którym urządzenie działa bez przerwy. Wysoki czas sprawności jest z kolei wskaźnikiem, że urządzenie dobrze spełnia swoje funkcje. Oceniając funkcjonalność urządzenia, niewłaściwe jest pomijanie tych aspektów, ponieważ prowadzi to do niekompletnej analizy i może skutkować wyborem urządzenia, które nie spełnia oczekiwań użytkowników. Często popełnianym błędem jest skupienie się jedynie na wydajności, co może prowadzić do zignorowania innych krytycznych aspektów, które w dłuższej perspektywie mają kluczowe znaczenie dla pełnej funkcjonalności i satysfakcji z użytkowania.

Pytanie 3

Na kołach zębatych obróbkami uzębienia nie zajmujemy się w procesie

A. dłutowania

B. szlifowania

C. toczenia

D. frezowania

Toczenie jako proces obróbczy jest techniką, która polega na obracaniu przedmiotu w celu usunięcia materiału z jego powierzchni. Jest to operacja, która nie jest stosowana w obróbce uzębienia kół zębatych, ponieważ zęby kół zębatych wymagają specyficznego kształtu i precyzyjnego wykończenia, których nie można uzyskać tradycyjnymi metodami toczenia. Typowe metody obróbcze kół zębatych to dłutowanie, szlifowanie czy frezowanie. Dłutowanie pozwala na wycinanie zębów w materiale, co jest kluczowe w procesie produkcji kół zębatych. Szlifowanie z kolei umożliwia uzyskanie wysokiej dokładności wymiarowej oraz gładkości powierzchni, co jest niezbędne dla prawidłowego funkcjonowania w mechanizmach. Frezowanie również znajduje zastosowanie w obróbce kół zębatych, ponieważ pozwala na tworzenie skomplikowanych kształtów zębów. Z tego powodu toczenie nie jest odpowiednią techniką obróbcza dla uzębienia kół zębatych, co potwierdzają standardy branżowe i najlepsze praktyki w dziedzinie mechaniki.

Pytanie 4

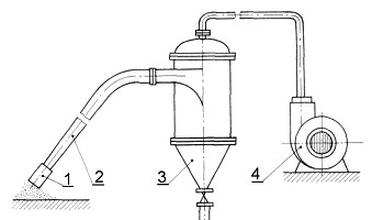

Na schemacie przenośnika pneumatycznego do transportu materiałów sypkich wentylator ssący oznaczono cyfrą

A. 1

B. 4

C. 3

D. 2

Wentylator ssący w przenośniku pneumatycznym do transportu materiałów sypkich, oznaczony cyfrą 4, odgrywa kluczową rolę w systemie transportowym. Jego zadaniem jest generowanie podciśnienia, które umożliwia zasysanie materiałów sypkich z punktu załadunku do przenośnika. Wentylatory ssące charakteryzują się specyficzną konstrukcją, z łopatkami ukierunkowanymi w odpowiedni sposób, co pozwala na efektywne przemieszczanie powietrza oraz materiałów. W praktyce zastosowanie wentylatorów ssących można zobaczyć w przemyśle farmaceutycznym, spożywczym oraz chemicznym, gdzie precyzyjne transportowanie proszków czy granulatów jest kluczowe dla procesów produkcyjnych. Zgodnie z normami branżowymi, wentylatory te powinny być odpowiednio dobrane do rodzaju transportowanego materiału oraz długości i średnicy rurociągu, aby zapewnić optymalną wydajność i minimalizować ryzyko zatorów. Wiedza na temat wentylatorów ssących jest niezbędna dla inżynierów zajmujących się projektowaniem i utrzymaniem systemów transportu pneumatycznego.

Pytanie 5

Uszczelnienie labiryntowe klasyfikowane jest jako uszczelnienie

A. bezstykowe ruchowe

B. bezstykowe spoczynkowe

C. stykowe spoczynkowe

D. stykowe ruchowe

Wybór odpowiedzi, które zaliczają uszczelnienia labiryntowe do grupy uszczelnień bezstykowych, spoczynkowych lub stykowych spoczynkowych, jest wynikiem niepełnego lub błędnego zrozumienia ich działania oraz charakterystyki. Uszczelnienia labiryntowe, w przeciwieństwie do uszczelnień bezstykowych, wymagają fizycznego kontaktu pomiędzy częściami, co oznacza, że nie mogą być klasyfikowane jako uszczelnienia 'bezstykowe'. Uszczelnienia bezstykowe zazwyczaj działają na zasadzie zmniejszenia oporu powietrza lub cieczy, co nie jest charakterystyczne dla labiryntów, które są zaprojektowane do współpracy z ruchomymi elementami. Ponadto, określenie 'spoczynkowe' jest tu mylące; uszczelnienia labiryntowe są stosowane w aplikacjach, gdzie występują dynamiczne interakcje i nie można ich określić jako stykowe spoczynkowe, ponieważ nie pozostają w stanie spoczynku. Typowym błędem jest także nieuznawanie znaczenia ruchu w kontekście działania uszczelnień, co prowadzi do mylnych klasyfikacji. Dlatego, aby zrozumieć klasyfikacje uszczelnień, ważne jest, aby uwzględnić ich funkcję w systemie i sposób, w jaki współdziałają z innymi komponentami.

Pytanie 6

Sprzęgła, w których moment napędowy jest przekazywany wskutek oddziaływania sił tarcia, określamy jako sprzęgła

A. samonastawne

B. asynchroniczne

C. synchroniczne

D. podatne

Odpowiedzi "samonastawnymi", "synchronicznymi" oraz "podatnymi" wskazują na nieporozumienia dotyczące klasyfikacji sprzęgieł. Sprzęgła samonastawne są zaprojektowane tak, aby automatycznie dopasowywały się do różnic w położeniu wałów, co nie jest związane z siłami tarcia, lecz z mechanizmem regulacyjnym, który redukuje naprężenia. Użycie tego typu sprzęgieł jest ograniczone do specyficznych zastosowań, gdzie istotne są zmiany w położeniu, a nie stała współpraca z momentem obrotowym. Natomiast sprzęgła synchroniczne działają na zasadzie zgrania prędkości obrotowych wałów przed ich połączeniem, co również nie pasuje do opisu sprzęgieł działających na siłach tarcia. Takie rozwiązania są powszechnie stosowane w napędach mechanicznych wymagających ścisłej synchronizacji, jak w przypadku niektórych silników elektrycznych. Sprzęgła podatne zaś są projektowane z myślą o absorpcji drgań i nieprzewidywalnych obciążeń, co również odbiega od koncepcji sprzęgieł asynchronicznych. To, co łączy te błędne odpowiedzi, to ignorowanie fundamentalnych zasad dotyczących działania sprzęgieł, opierających się na specyfice zastosowania i mechanizmach przenoszenia momentu, prowadzące do mylnych przekonań na temat ich funkcji. Ważne jest, aby zrozumieć, że różne typy sprzęgieł mają swoje unikalne zastosowania i mechanizmy, co wpływa na wybór odpowiedniego rozwiązania w praktyce inżynieryjnej.

Pytanie 7

Na przedstawionym rysunku połączenie gwintowe zostało zabezpieczone przed odkręceniem za pomocą nakrętki koronowej oraz

A. wpustu.

B. zawleczki.

C. pierścienia.

D. nitu.

Wybór zawleczki jako metody zabezpieczenia połączenia gwintowego jest właściwy, gdyż zawleczka pełni kluczową rolę w zabezpieczaniu elementów przed przypadkowym odkręceniem. W sytuacjach, gdzie występują drgania, wibracje lub inne czynniki mogące wpływać na stabilność połączenia, zawleczka chroni przed luzowaniem nakrętki koronowej. Przykładowo, w przemyśle motoryzacyjnym stosowanie zawleczek w połączeniach mechanicznych jest powszechne, gdzie niezawodność i bezpieczeństwo są kluczowe. Zgodnie z normami ISO i PN, zastosowanie zawleczek spełnia wymagania dotyczące zabezpieczenia połączeń gwintowych, zapewniając ich długotrwałą stabilność i minimalizując ryzyko awarii. Ponadto, zawleczki są łatwe do montażu i demontażu, co czyni je praktycznym rozwiązaniem w wielu zastosowaniach przemysłowych.

Pytanie 8

W systemach hydraulicznych wykorzystuje się uszczelki

A. uszczelki gumowe odporne na olej

B. uszczelki lateksowe

C. uszczelki gumowe standardowe

D. uszczelki gumowo-korkowe

Wybór złego typu uszczelnienia w hydraulice może narobić sporo kłopotów, jak wycieki czy awarie, a nawet zagrożenie bezpieczeństwa. Gumowo-korkowe uszczelnienia, chociaż nadają się do innych zastosowań, nie wytrzymują kontaktu z olejami i cieczy hydraulicznymi, co sprawia, że szybko się zużywają i tracą właściwości. Zwykłe gumowe uszczelki są jeszcze gorsze, bo nie są przystosowane do chemikaliów, a ich trwałość jest naprawdę niska. Lateksowe uszczelnienia też nie są odpowiednie do hydrauliki, bo nie wytrzymują długoterminowej pracy pod ciśnieniem w obecności oleju. Kiedy wybieramy materiał uszczelniający, trzeba bazować na specyfikacjach i wymaganiach konkretnego zastosowania, ale często się to pomija. Ważne, żeby wiedzieć, że w hydraulice nie można używać materiałów, które nie są przeznaczone do kontaktu z olejami, bo to prowadzi do złych decyzji.

Pytanie 9

Do ręcznego transportu produktów pomiędzy stanowiskami montażowymi stosuje się przenośniki

A. rolkowe napędzane

B. taśmowe

C. płytkowe

D. rolkowe grawitacyjne

Rolkowe przenośniki napędzane, taśmowe oraz płytkowe różnią się zasadniczo od systemów grawitacyjnych i są stosowane w innych kontekstach. Rolkowe przenośniki napędzane polegają na zastosowaniu silnika, który wymusza ruch rolek, co sprawia, że są bardziej odpowiednie do transportu ciężkich ładunków czy w sytuacjach, gdzie wymagana jest kontrola prędkości przesuwania. Taśmy transportowe z kolei są doskonałe w aplikacjach wymagających transportu materiałów o nieregularnych kształtach, ale ich budowa i zasada działania znacznie różnią się od przenośników grawitacyjnych, a ich instalacja i konserwacja są bardziej skomplikowane. Płytkowe przenośniki są z kolei używane tam, gdzie potrzebne jest transportowanie dużych, ciężkich produktów, a także tam, gdzie wymagana jest ich stabilizacja, co sprawia, że nie sprawdzą się w prostych liniach montażowych. Błędne jest myślenie, że wszystkie te systemy mogą być stosowane zamiennie, gdyż każdy z nich ma swoje specyficzne zastosowania, ograniczenia oraz wymogi związane z instalacją i eksploatacją. W praktyce wybór odpowiedniego systemu transportowego powinien być uzależniony od specyfiki procesów produkcyjnych oraz charakterystyki przewożonych towarów, co jest kluczowe dla optymalizacji wydajności i kosztów operacyjnych.

Pytanie 10

Rysunek przedstawia przekrój

A. przekładni zębatej o zazębieniu wewnętrznym.

B. pompy zębatej o zazębieniu zewnętrznym.

C. pompy zębatej o zazębieniu wewnętrznym.

D. przekładni zębatej o zazębieniu zewnętrznym.

Rozważając inne dostępne odpowiedzi, można zauważyć, że wiele z nich odnosi się do przekładni zębatych, które różnią się od pomp zębatych zarówno pod względem konstrukcyjnym, jak i funkcjonalnym. Przekładnie zębate, w przeciwieństwie do pomp, są przeznaczone głównie do przenoszenia momentu obrotowego. W przypadku przekładni zębatej o zazębieniu wewnętrznym, zęby są umieszczone wewnątrz koła zębatego, co jest zupełnie inne od zasady działania pompy zębatej. Pompy zębate mają za zadanie transportować ciecz, a nie przenosić moment obrotowy. Wybór opcji dotyczącej pompy zębatej o zazębieniu wewnętrznym jest niepoprawny, ponieważ zazębienia wewnętrzne w pompie prowadzą do mniejszej efektywności i większego oporu w porównaniu do zewnętrznych. Ponadto, niektóre opcje mylą pojęcia dotyczące konstrukcji zębatych elementów. Pompy zębate o zazębieniu zewnętrznym działają w sposób bardziej optymalny, co czyni je bardziej popularnymi w zastosowaniach przemysłowych. Kluczowym błędem myślowym jest pomylenie funkcji przekładni i pomp – ich konstrukcja oraz zasada działania są od siebie całkowicie różne, co prowadzi do nieporozumień w określaniu, jakie urządzenie jest prezentowane na rysunku.

Pytanie 11

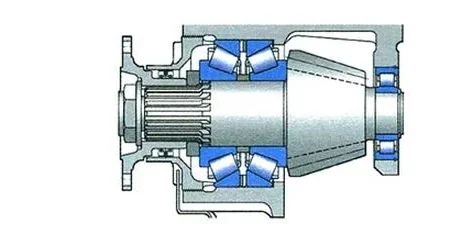

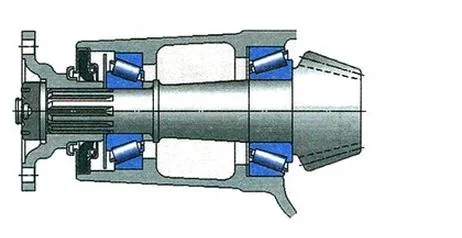

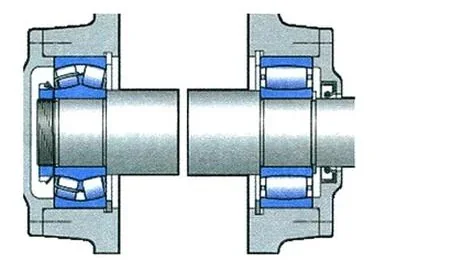

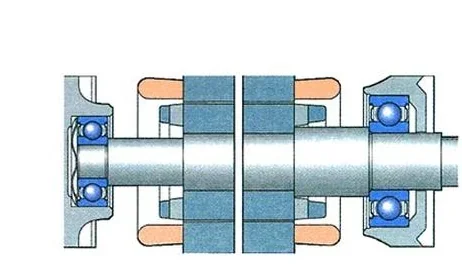

Wałek ułożyskowany za pomocą łożyska tocznego baryłkowego dwurzędowego przedstawia rysunek oznaczony literą

A. D.

B. B.

C. C.

D. A.

Odpowiedź "C" jest poprawna, ponieważ diagram oznaczony tą literą przedstawia wałek ułożyskowany przy użyciu łożyska tocznego baryłkowego dwurzędowego. Tego rodzaju łożyska charakteryzują się dwoma rzędami baryłek, które umożliwiają przenoszenie obciążeń w dwóch kierunkach, co jest kluczowe w aplikacjach wymagających stabilności i wytrzymałości, takich jak w mechanizmach obrotowych w przemyśle motoryzacyjnym czy maszynach przemysłowych. Wałki ułożyskowane w ten sposób zapewniają lepszą wydajność i dłuższą żywotność, co przekłada się na efektywność operacyjną. Dodatkowo, w praktyce inżynieryjnej, wybór odpowiedniego łożyska ma znaczenie dla redukcji tarcia oraz minimalizacji wibracji, co jest istotne w kontekście komfortu użytkowania oraz trwałości urządzeń. W związku z tym ważne jest, aby projektanci maszyn mieli na uwadze zastosowanie łożysk baryłkowych, które są zgodne z normami ISO oraz innymi standardami branżowymi, co zapewnia ich niezawodność w długoterminowym użytkowaniu.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

W którym urządzeniu siłowni parowej (patrz schemat) w wyniku rozprężania pary przegrzanej, następuje zamiana w energię mechaniczną.

A. P - pompa.

B. S - skraplacz.

C. T - turbina parowa.

D. K - kocioł parowy.

Turbina parowa jest kluczowym elementem w systemie siłowni parowej, w którym następuje zamiana energii cieplnej pary przegrzanej w energię mechaniczną. Gdy para przegrzana wchodzi do turbiny, rozpręża się i oddaje swoją energię kinetyczną wirującym łopatkom. Taki proces pozwala na konwersję energii cieplnej na energię mechaniczną, co jest fundamentalne w produkcji energii elektrycznej w elektrowniach parowych. W praktyce zastosowanie turbin parowych jest szerokie, obejmując zarówno elektrownie energetyczne, jak i przemysłowe procesy technologiczne. Projektowanie turbin parowych opiera się na normach takich jak ASME (American Society of Mechanical Engineers), które określają wymagania dotyczące ich budowy i eksploatacji, zapewniając tym samym bezpieczeństwo i efektywność energetyczną systemów. W obiektach przemysłowych wykorzystujących parę, turbiny parowe przyczyniają się do obniżenia kosztów operacyjnych oraz zwiększenia efektywności energetycznej, co jest zgodne z aktualnymi trendami w zrównoważonym rozwoju.

Pytanie 15

Proces wykończeniowy, który ma na celu uzyskanie pożądanej gładkości i połysku powierzchni obiektu, realizowany przy użyciu miękkich tarcz oraz materiałów ściernych to

A. polerowanie

B. dogładzanie

C. docieranie

D. szlifowanie

Polerowanie to proces obróbczy, który ma na celu uzyskanie gładkiej i błyszczącej powierzchni przedmiotu. Wykonuje się go zazwyczaj przy użyciu miękkich tarcz oraz odpowiednich materiałów ściernych, takich jak pasty polerskie. Dzięki polerowaniu można osiągnąć estetyczny wygląd wyrobów, co jest szczególnie ważne w branżach takich jak jubilerstwo, produkcja mebli czy motoryzacja. Polerowanie jest również kluczowe w kontekście zapewnienia ochrony powierzchni, ponieważ wygładzone i wypolerowane materiały są bardziej odporne na działanie czynników zewnętrznych, takich jak korozja czy zarysowania. W praktyce, standardy branżowe, takie jak ISO 9001, podkreślają znaczenie jakości obróbki, a polerowanie jest istotnym elementem w zapewnieniu wysokiej jakości wyrobów końcowych. Dodatkowe techniki polerowania, takie jak polerowanie na mokro, mogą być stosowane w celu uzyskania jeszcze lepszych efektów, a wiedza na temat doboru materiałów i narzędzi jest niezbędna do efektywnego przeprowadzenia procesu.

Pytanie 16

Na rysunku pokazano metodę osiowania wałów za pomocą

A. wiązki laserowej.

B. liniału i szczelinomierza.

C. czujników zegarowych.

D. struny i czujnika.

Czujniki zegarowe to narzędzia pomiarowe wykorzystywane do dokładnego pomiaru odchyleń w położeniu wałów w maszynach. Na rysunku przedstawiono zastosowanie tych czujników do osiowania wałów, co jest kluczowe dla zapewnienia płynnej pracy urządzeń mechanicznych. Metoda ta opiera się na umieszczaniu czujników w strategicznych punktach, gdzie mierzą one różnice w położeniu wałów, co pozwala na precyzyjne ustalenie ich wzajemnej osiowości. W praktyce, odpowiednie osiowanie wałów przy użyciu czujników zegarowych minimalizuje ryzyko przedwczesnego zużycia łożysk oraz zapobiega wibracjom, które mogą prowadzić do uszkodzeń mechanicznych. Standardy branżowe, takie jak ISO 10816, podkreślają znaczenie precyzyjnego osiowania w kontekście oceny stanu technicznego maszyn. Ponadto, stosowanie czujników zegarowych jest zgodne z najlepszymi praktykami w dziedzinie utrzymania ruchu, co pozwala na wydłużenie żywotności systemów mechanicznych oraz zwiększenie ich efektywności operacyjnej.

Pytanie 17

Informacje dotyczące procesu produkcji koła zębatego oraz oznaczeń stanowisk pracy znajdują się

A. w instrukcji obsługi przekładni

B. w dokumentacji techniczno-ruchowej

C. na rysunku złożeniowym przekładni

D. w karcie technologicznej

Kiedy mówimy o dokumentacji przy wytwarzaniu koła zębatego, różne podejścia mogą wywoływać sporo zamieszania. Rysunek złożeniowy przekładni ma swoje znaczenie, bo pokazuje relacje między częściami, ale nie oferuje szczegółowych procedur ani oznaczeń dla stanowisk pracy. Głównie takie rysunki pomagają w zobrazowaniu struktury produktu, ale nie są zastępstwem dla dokumentacji technologicznej. Ta druga dostarcza istotnych informacji na temat procesów produkcyjnych. Z kolei dokumentacja techniczno-ruchowa skupia się raczej na eksploatacji i konserwacji, ale nie mówi nic o samym wytwarzaniu. A instrukcja obsługi przekładni? To narzędzie dla użytkowników, żeby wiedzieli, jak dobrze korzystać z gotowego produktu, a nie żeby uczyć ich, jak to wszystko wyprodukować. Takie zamieszanie często prowadzi do błędów w koncepcji, gdzie ludzie mylą dokumenty produkcyjne z tymi do obsługi, co może skutkować problemami w projektach inżynieryjnych. Dlatego ważne jest, żeby korzystać z właściwych dokumentów, jak karty technologiczne, bo to klucz do dobrej jakości i efektywności w produkcji koła zębatego.

Pytanie 18

Podczas ręcznego transportu ciężkich przedmiotów pracownik powinien założyć

A. kask ochronny

B. nakolanniki ochronne

C. buty z metalowymi noskami

D. skórzany fartuch

Buty z metalowymi noskami stanowią kluczowy element ochrony osobistej podczas ręcznego przenoszenia ciężarów. Zapewniają one nie tylko ochronę palców przed ewentualnymi urazami mechanicznymi, takimi jak przypadkowe upuszczenie ciężkiego przedmiotu, ale także zwiększają stabilność i przyczepność na różnych nawierzchniach. W przypadku pracy w warunkach przemysłowych, gdzie ryzyko wypadków jest podwyższone, zgodność z normami bezpieczeństwa, takimi jak PN-EN ISO 20345, jest niezbędna. Stosowanie obuwia ochronnego z metalowymi noskami jest standardem w wielu branżach, w tym w budownictwie, magazynach i produkcji, co pokazuje jego zastosowanie nie tylko jako środek zabezpieczający, ale także jako element kultury bezpieczeństwa w miejscu pracy. Dodatkowo, odpowiednie obuwie minimalizuje zmęczenie stóp, co ma znaczenie w kontekście długotrwałej pracy fizycznej. Warto pamiętać, że obuwie powinno być dobrze dopasowane i komfortowe, aby zapewnić pełną swobodę ruchów podczas wykonywania zadań.

Pytanie 19

Jaki stopowy dodatek, wprowadzony do stali w ilości przekraczającej 11%, chroni ją przed korozją?

A. Chrom

B. Aluminium

C. Miedź

D. Wolfram

Chrom jest kluczowym dodatkiem stopowym, który w ilości powyżej 11% znacząco poprawia odporność stali na korozję. Działa on poprzez tworzenie na powierzchni stali warstwy pasywnej, która chroni przed działaniem agresywnych substancji chemicznych, takich jak kwasy czy sole. Dzięki obecności chromu, stal staje się bardziej odporna na rdzy, co jest szczególnie istotne w zastosowaniach przemysłowych i budowlanych, gdzie materiały są narażone na trudne warunki atmosferyczne. Przykładem stali z wysoką zawartością chromu jest stal nierdzewna, szeroko stosowana w kuchniach komercyjnych oraz w budownictwie, gdzie trwałość i estetyka są kluczowe. W standardach takich jak EN 10088-1 określa się rodzaje stali nierdzewnej, z których wiele ma ponad 11% chromu, co czyni je odpornymi na korozję. Zastosowanie stali nierdzewnej minimalizuje koszty konserwacji i wymiany materiałów, co czyni ją bardziej ekonomiczną w dłuższym okresie czasu.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Szczelność pomiędzy gniazdami i zaworami silnika spalinowego osiąga się w wyniku przeprowadzenia operacji

A. docierania

B. szlifowania

C. polerowania

D. frezowania

Docieranie jest procesem, który ma na celu uzyskanie odpowiedniej szczelności pomiędzy gniazdami a zaworami silnika spalinowego. W trakcie tego procesu wykorzystuje się odpowiednie materiały ścierne, aby precyzyjnie dopasować powierzchnie kontaktowe. Docieranie polega na wprowadzeniu pomiędzy te powierzchnie pasty ściernej, co pozwala na usunięcie mikroskopijnych nierówności oraz osiągnięcie idealnego dopasowania. Przykładowo, w silnikach o wysokich osiągach, gdzie precyzja i szczelność są kluczowe, docieranie jest standardowym procesem, który pozwala minimalizować straty ciśnienia i poprawiać efektywność pracy silnika. Dobrze przeprowadzony proces docierania zapewnia nie tylko lepsze szczelniki, ale także zwiększa trwałość i żywotność komponentów silnika. Praktyki branżowe zalecają korzystanie z docierania jako integralnej części remontów silników, co jest zgodne z normami, które kładą nacisk na jakość i efektywność w produkcji i serwisie silników spalinowych.

Pytanie 22

Jaką maksymalną siłę docisku można zastosować na sześcian o boku 20 mm, wykonany z materiału charakteryzującego się wytrzymałością k_c = 80 MPa?

A. 40 kN

B. 60 kN

C. 160 kN

D. 32 kN

Analizując inne odpowiedzi, można zauważyć, że wszystkie z nich opierają się na błędnym rozumieniu zasad obliczania dopuszczalnych sił dla materiałów. Na przykład, odpowiedzi 60 kN i 160 kN sugerują, że materiał mógłby wytrzymać znacznie większe siły, co jest niezgodne z jego wytrzymałością na ściskanie wynoszącą 80 MPa. Przyjęcie tak wysokich wartości może wynikać z błędnego założenia, że materiał jest w stanie przenieść większe obciążenia, co jest niebezpieczne i może prowadzić do awarii strukturalnych. Z drugiej strony, odpowiedź 40 kN również ignoruje istotne obliczenia, które prowadzą do ustalonej dopuszczalnej siły. W praktyce, inżynierowie muszą zawsze odnosić się do specyfikacji materiałów oraz przeprowadzać dokładne analizy, aby określić maksymalne obciążenia. Ignorowanie tych fundamentalnych zasad prowadzi do nieporozumień oraz zwiększa ryzyko uszkodzeń konstrukcji. Warto również zwrócić uwagę na to, że w przypadku projektowania wszelkich elementów nośnych, takich jak belki czy fundamenty, inżynierowie bazują na normach, takich jak Eurokod, które precyzyjnie określają obciążenia oraz współczynniki bezpieczeństwa, aby zapewnić trwałość i bezpieczeństwo konstrukcji.

Pytanie 23

Jak weryfikuje się poprawność montażu łożysk tocznych na wale?

A. stanu czopa wału, na którym zamontowane jest łożysko

B. czy elementy są wolne od rdzy

C. cichobieżności i równomierności działania zespołu

D. czystości łożyska oraz wałka

Cichobieżność i równomierność pracy zespołu to kluczowe aspekty, które należy weryfikować przy montażu łożysk tocznych na wale. Właściwie zamontowane łożyska powinny działać płynnie, bez nadmiernych wibracji czy hałasu, co jest oznaką ich poprawnej pracy. W praktyce oznacza to, że podczas eksploatacji łożysk, należy zwracać uwagę na wszelkie odchylenia od normatywnych parametrów dźwiękowych oraz drgań. W przypadku wykrycia nieprawidłowości, warto przeprowadzić szczegółową analizę, aby zidentyfikować potencjalne przyczyny, takie jak niewłaściwe osadzenie łożyska, uszkodzenie elementów wału czy też zanieczyszczenie smarów. Dobre praktyki związane z montażem łożysk to np. stosowanie odpowiednich narzędzi, jak prasy łożyskowe, oraz przestrzeganie instrukcji producenta, co zapewnia długotrwałość i niezawodność całego zespołu. Zgodność z normami ISO oraz innymi standardami przemysłowymi jest również istotna w kontekście zapewnienia jakości montażu oraz kontroli procesów produkcyjnych.

Pytanie 24

Zdjęcie przedstawia nakrętkę

A. rowkowaną.

B. koronową.

C. kopułową.

D. kwadratową.

Odpowiedź "koronową" jest poprawna, ponieważ nakrętka koronowa charakteryzuje się unikalnym kształtem oraz wypustami, które ułatwiają jej manipulację. W praktyce, tego rodzaju nakrętki są powszechnie stosowane w mechanice, gdzie wymagana jest częsta konserwacja lub demontaż, na przykład w silnikach samochodowych czy w urządzeniach mechanicznych. Wypusty na obwodzie nakrętki koronowej pozwalają na łatwe dokręcanie i odkręcanie bez potrzeby używania narzędzi, co oszczędza czas i zwiększa wygodę pracy. Ponadto, w standardach branżowych, nakrętki koronowe są często wskazywane jako preferowane rozwiązanie w sytuacjach, gdzie dostęp do przestrzeni roboczej jest ograniczony. Warto również zauważyć, że nakrętki te mogą być wykonane z różnych materiałów, co dodatkowo zwiększa ich wszechstronność i zastosowanie w różnych warunkach. Znajomość typów nakrętek oraz ich specyfikacji jest kluczowa dla inżynierów i techników, aby zapewnić optymalne działanie systemów mechanicznych.

Pytanie 25

Który z wykresów momentów gnących jest prawidłowy dla belki przedstawionej na rysunku, obciążonej równomiernie rozłożonym q?

A. 1

B. 2

C. 3

D. 4

Błędne odpowiedzi często wynikają z niepełnego zrozumienia teoretycznych podstaw związanych z rozkładem momentów gnących w belkach podparty i obciążonych równomiernie. Przykładowo, niektóre z wykresów mogą wydawać się atrakcyjne wizualnie, ale nie odzwierciedlają rzeczywistego zachowania belki. Wykresy, które przedstawiają wykładniczy wzrost momentu gnącego w kierunku końców belki, czy też nieregularny kształt, mogą prowadzić do błędnych wniosków. Tego rodzaju błędy myślowe często wynikają z mylnego założenia, że momenty gnące w belkach są stałe lub zmieniają się w sposób liniowy, co jest sprzeczne z fundamentalnymi zasadami statyki. Ponadto, ignorowanie maksymalnych wartości momentów gnących w centrum rozpiętości prowadzi do niebezpiecznych sytuacji w kontekście projektowania. W praktyce, inżynierowie muszą być świadomi, że błędne interpretacje rozkładów momentów mogą skutkować niedoszacowaniem wymagań wytrzymałościowych materiałów, co zwiększa ryzyko awarii konstrukcji. Dlatego kluczowe jest opanowanie teorii oraz umiejętność zastosowania jej w praktyce, korzystając z norm i standardów branżowych takich jak Eurokod, aby zapewnić bezpieczeństwo i trwałość obiektów budowlanych.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Kiedy pracownik obsługiwał frezarkę, doznał oparzenia dłoni wskutek odprysku gorącego wióra. Co należy zrobić w pierwszej kolejności w przypadku poparzenia?

A. nałożyć kompres z ziołowego wywaru

B. owinąć bandażem

C. schłodzić zimną wodą

D. posmarować maścią

Ochładzanie miejsca poparzenia zimną wodą jest kluczowym pierwszym krokiem w zarządzaniu oparzeniami, ponieważ pozwala na szybkie zmniejszenie temperatury tkanki oraz ograniczenie uszkodzeń skóry i głębszych struktur. Biorąc pod uwagę, że poparzenia mogą prowadzić do poważnych powikłań, takich jak infekcje, ich odpowiednie traktowanie jest niezbędne. Zimna woda działa jak naturalny środek chłodzący, który może pomóc zmniejszyć ból oraz obrzęk, a także zapobiec dalszym uszkodzeniom tkanki. W przypadku poparzeń termicznych zaleca się trzymanie poparzonego miejsca pod strumieniem letniej (nie lodowatej) wody przez co najmniej 10-20 minut. Przykłady praktycznego zastosowania tej metody można znaleźć w standardach opieki zdrowotnej, które zalecają schładzanie oparzeń jako element pierwszej pomocy. Inne metody, takie jak stosowanie okładów z ziół, mogą w niektórych przypadkach prowadzić do podrażnienia skóry lub reakcji alergicznych, dlatego nie powinny być stosowane w pierwszej kolejności. Ważne jest również, aby unikać smarowania poparzonego miejsca kremami czy maściami przed schłodzeniem, ponieważ może to nasilić ból i spowolnić proces gojenia.

Pytanie 28

Który klucz przedstawiono na rysunku?

A. Imbusowy.

B. Nasadowy.

C. Płaski.

D. Oczkowy.

Klucz oczkowy, który został przedstawiony na rysunku, to narzędzie wykorzystywane w wielu dziedzinach, szczególnie w mechanice i budownictwie. Charakteryzuje się on zamkniętymi końcówkami, które umożliwiają pewne chwytanie i obracanie nakrętek lub śrub. Zazwyczaj klucze te są wykonane z wysokiej jakości stali, co zapewnia im trwałość i odporność na uszkodzenia. Oczkowe końcówki kluczy są zaprojektowane do pracy z elementami o określonej wielkości, co przekłada się na efektywność pracy oraz minimalizację ryzyka uszkodzenia zarówno klucza, jak i obrabianego elementu. Oczkowy klucz jest idealny do złącz, które mogą być trudne do uzyskania, ponieważ zamknięty kształt dopasowuje się do krawędzi nakrętki. Dodatkowo, stosowanie kluczy oczkowych zgodnie z normami DIN pozwala na standaryzację narzędzi, co ułatwia ich wymianę oraz zakup. Przykłady zastosowania obejmują prace związane z naprawą samochodów czy montażem mebli, gdzie precyzyjne dokręcanie jest kluczowe do zapewnienia trwałości połączeń.

Pytanie 29

Ile wynosi zbieżność stożka przedstawionego na rysunku, jeżeli D=50 mm, d=30 mm, L=200 mm?

A. 1:20

B. 1:30

C. 1:10

D. 1:50

Wybór innej odpowiedzi na to pytanie może wynikać z niepełnego zrozumienia definicji i obliczeń dotyczących zbieżności stożka. Zbieżność to stosunek różnicy średnic podstaw do długości stożka. W przypadku błędnych odpowiedzi, takich jak 1:30, 1:20 czy 1:50, można zauważyć, że opierają się one na niewłaściwych obliczeniach różnicy średnic lub długości. Na przykład, odpowiedź 1:30 mogłaby sugerować, że różnica średnic wynosi 15 mm, co jest błędem, ponieważ prawidłowa różnica to 20 mm. Błędy te mogą wynikać z pomylenia wartości, co jest częstym problemem przy obliczeniach. Niekiedy pomijane są także jednostki miary, co prowadzi do nieporozumień. Dodatkowo, wybrane odpowiedzi mogą również sugerować błędne podejście do interpretacji wymagań projektowych. Kluczowe jest zrozumienie, że zbieżność ma bezpośredni wpływ na jakość i bezpieczeństwo konstrukcji, a stosowanie niepoprawnych wartości może prowadzić do nieefektywnych rozwiązań inżynieryjnych. W praktyce, zbieżność stożków stosuje się w różnych dziedzinach, takich jak hydraulika czy budownictwo, gdzie precyzyjne parametry są niezbędne do zapewnienia trwałości i efektywności systemów.

Pytanie 30

Jeśli czas produkcji jednego wałka na tokarce wynosi 6 minut, a stawka za godzinę pracy tokarza to 100 złotych, natomiast koszt materiałów wynosi 2 złote, to jaki będzie całkowity koszt zrealizowania serii 10 wałków?

A. 60 zł

B. 120 zł

C. 72 zł

D. 220 zł

Żeby ogarnąć, ile cała seria 10 wałków kosztuje, trzeba wziąć pod uwagę zarówno to, ile zapłacimy tokarzowi, jak i ile będą kosztować materiały. Każdy wałek potrzebuje 6 minut pracy, czyli na 10 wałków musimy poświęcić razem 60 minut (6 minut x 10). Tokarz bierze 100 zł za godzinę, co wychodzi nam 1,67 zł za minutę (100 zł / 60 minut). W związku z tym, jeśli liczymy koszt pracy przez 60 minut, to to wyjdzie 100 zł (1,67 zł/min x 60 min). Materiał na jeden wałek kosztuje 2 złote, więc dla 10 wałków będzie to 20 zł (2 zł x 10). Całkiem zatem koszt wykonania tych 10 wałków wynosi 120 zł (100 zł za pracę + 20 zł za materiały). Takie obliczenia są ważne w produkcji, bo trzeba wiedzieć, ile naprawdę wydajemy, żeby dobrze ustawić ceny naszych produktów i nie wpaść w kłopoty finansowe. Cały czas inżynierowie i menedżerowie muszą to ogarniać, żeby podejmować dobre decyzje co do produkcji.

Pytanie 31

W celu zapobiegania przypadkowemu i niechcianemu upuszczeniu ładunku podczas pracy dźwignic, stosuje się

A. uchwyty oraz chwytaki

B. mechanizmy zapadkowe

C. wielokrążki

D. hamulce

Mechanizmy zapadkowe są kluczowym elementem zabezpieczeń w dźwignicach, które mają na celu zatrzymanie ładunku w przypadku awarii lub niekontrolowanego ruchu. Działają na zasadzie blokady, która uniemożliwia dalszy ruch w dół, co jest szczególnie istotne w kontekście transportu ciężkich ładunków. W sytuacji, gdy dźwignica przestaje działać, zapadka automatycznie blokuje obciążenie, co minimalizuje ryzyko jego upadku i związane z tym niebezpieczeństwo dla pracowników oraz sprzętu. Przykłady zastosowania mechanizmów zapadkowych można znaleźć w różnorodnych dźwigach, takich jak dźwigi budowlane czy suwnice portowe. Zgodnie z normami branżowymi, w tym z normą EN 14492, stosowanie mechanizmów zapadkowych jest zalecane jako część systemów bezpieczeństwa, co wpływa na poprawę ogólnego poziomu bezpieczeństwa pracy.

Pytanie 32

Mikrostruktura żeliwa sferoidalnego została pokazana na ilustracji

A. A.

B. D.

C. B.

D. C.

Mikrostruktura żeliwa sferoidalnego, jak przedstawiono w ilustracji D, jest charakterystyczna dzięki obecności sferoidalnych wydzieleń grafitu, które nadają materiałowi wyjątkowe właściwości mechaniczne, takie jak wysoka wytrzymałość na rozciąganie oraz odporność na uderzenia. To sprawia, że żeliwo sferoidalne jest często wykorzystywane w produkcji elementów maszyn, takich jak korpusy silników, a także w przemyśle motoryzacyjnym. W branży budowlanej stosuje się je w elementach konstrukcyjnych podlegających dużym obciążeniom. Kluczowe w zastosowaniu żeliwa sferoidalnego jest zrozumienie jego mikrostruktury, co pozwala na przewidywanie i optymalizację jego właściwości. Dodatkowo, zgodnie z normą EN 1563, żeliwo sferoidalne powinno spełniać określone standardy jakościowe, co wpływa na jego dopuszczenie do użytku w krytycznych aplikacjach. Przykłady zastosowań obejmują również elementy hydrauliczne czy części maszyn, które wymagają wysokiej odporności na zmęczenie. Zrozumienie mikrostruktury tego materiału jest kluczem do jego skutecznego zastosowania w różnych branżach.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie kolory powinny mieć kable doprowadzające gazy do urządzenia spawalniczego?

A. Szara do tlenu, czerwona do acetylenu

B. Niebieska do tlenu, szara do acetylenu

C. Czerwona do tlenu, szara do acetylenu

D. Niebieska do tlenu, czerwona do acetylenu

Przewody doprowadzające gazy do urządzenia spawalniczego muszą być odpowiednio oznakowane, aby zapewnić bezpieczeństwo oraz prawidłowe użytkowanie sprzętu. Zgodnie z przyjętymi standardami, niebieski kolor jest przypisany do przewodów dostarczających tlen, natomiast czerwony do przewodów z acetylenem. Takie oznaczenie jest powszechnie stosowane w branży spawalniczej, co ułatwia identyfikację gazów i minimalizuje ryzyko wypadków. Przykładowo, w zakładach spawalniczych, gdzie używa się zarówno tlenu, jak i acetylenu, pracownicy są szkoleni z zakresu rozpoznawania kolorów przewodów, co ma kluczowe znaczenie dla bezpieczeństwa. W przypadku pomylenia przewodów może dojść do niebezpiecznych sytuacji, takich jak eksplozje czy pożary. Odpowiednie oznakowanie przewodów jest także ważne w kontekście procedur serwisowych – serwisanci muszą być w stanie szybko i jednoznacznie zidentyfikować, które gazu dotyczą poszczególne przewody. W związku z tym, stosowanie kolorów zgodnych z normami branżowymi jest nie tylko zalecane, ale wręcz obligatoryjne dla zapewnienia bezpieczeństwa w pracy.

Pytanie 35

Dolny wymiar graniczny dla przedstawionego zapisu wynosi

10 ±0,3

A. 9,3 mm

B. 10,6 mm

C. 10,3 mm

D. 9,7 mm

Wybór innej odpowiedzi wskazuje na niepełne zrozumienie koncepcji wymiarów granicznych oraz tolerancji. Odpowiedzi takie jak 9,3 mm, 10,3 mm czy 10,6 mm są niepoprawne, ponieważ nie uwzględniają kluczowego elementu, jakim jest tolerancja. W przypadku 9,3 mm, jest to wartość znacznie poniżej ustalonego dolnego wymiaru granicznego, co oznacza, że produkt nie spełniałby wymagań technicznych. Odpowiedź 10,3 mm z kolei wskazuje na wartość większą od nominalnego wymiaru, co jest sprzeczne z założeniem dolnego wymiaru granicznego. Złamanie zasad dotyczących tolerancji może prowadzić do poważnych konsekwencji w produkcji, jak na przykład złożone problemy z montażem, które mogą wynikać z niezgodności wymiarów. Odpowiedź 10,6 mm jest jeszcze bardziej myląca, ponieważ sugeruje, że element przekracza dopuszczalny rozmiar, co może skutkować jego odrzuceniem w procesie jakościowym. Kluczowym błędem w myśleniu jest niedocenianie znaczenia tolerancji w projektowaniu i produkcji, co prowadzi do wyciągania niewłaściwych wniosków. Aby uniknąć takich pomyłek, ważne jest zrozumienie, że dolny wymiar graniczny jest ściśle związany z nominalnym wymiarem oraz zastosowaną tolerancją, co zostało dokładnie opisane w normach takich jak ISO 286.

Pytanie 36

Jakiego koloru używa się do oznaczania dróg ewakuacyjnych?

A. czerwony

B. zielony

C. żółty

D. niebieski

Zielony kolor to niby mała rzecz, ale ma ogromne znaczenie, gdy mówimy o drogach ewakuacyjnych. Wyszło to z międzynarodowych standardów, takich jak norma ISO 7010. Zielony symbolizuje, że jest bezpiecznie i pokazuje, gdzie trzeba iść w czasie kryzysu, co jest kluczowe, żeby ludzie mogli szybko się ewakuować. Zobacz, zielone znaki widzimy w biurowcach, szkołach czy centrach handlowych, a ich łatwość w rozumieniu to podstawa bezpieczeństwa. Te znaki są zaprojektowane tak, żeby każdy wiedział, gdzie ma iść bez zbędnego zamieszania. Ścisłe trzymanie się takich zasad jest mega ważne, żeby ograniczyć ryzyko w trudnych sytuacjach i być zgodnym z przepisami budowlanymi oraz normami ochrony przeciwpożarowej.

Pytanie 37

W wale o wskaźniku wytrzymałości przekroju na skręcanie równym 50-10^-6 m3, naprężenia styczne wynoszą 40 MPa. Jaką wartość ma moment skręcający wał?

A. 2 000 N m

B. 800 N m

C. 200 N m

D. 1 250 N m

Poprawna odpowiedź wynika z zastosowania wzoru na moment skręcający, który jest bezpośrednio związany z naprężeniem stycznym w wale. W przypadku tego zadania, mamy podany wskaźnik wytrzymałości przekroju na skręcanie, który wynosi 50-10<sup>-6</sup> m<sup>3</sup>. Moment skręcający można obliczyć, korzystając ze wzoru: M = τ * J / r, gdzie τ to naprężenie styczne, J to moment bezwładności przekroju, a r to promień przekroju. W przypadku walca, J można obliczyć jako (π/32) * d^4, gdzie d to średnica wału. Dla podanego naprężenia stycznego 40 MPa i wytrzymałości przekroju, moment skręcający wynosi 2000 N m. Taki moment skręcający jest istotny w konstrukcjach maszynowych, gdzie wały muszą przenosić określone obciążenia, a ich wytrzymałość na skręcanie jest kluczowa dla bezpieczeństwa i trwałości urządzeń. Przykładem zastosowania może być projektowanie wałów napędowych w pojazdach, które muszą wytrzymać dynamiczne obciążenia podczas pracy.

Pytanie 38

Wybierz właściwą kolejność dokręcania śrub w przedstawionej płycie.

A. 1,4,2,5,3,6

B. 2,5,4,1,3,6

C. 1,2,3,6,5,4

D. 1,2,3,4,5,6

Nieprawidłowe odpowiedzi w kontekście dokręcania śrub mogą wynikać z braku zrozumienia zasad równomiernego rozkładu sił. Użytkownicy często mylą sekwencję dokręcania, co prowadzi do nierównomiernego nacisku na elementy montowane. Na przykład, wybór kolejności dokręcania 1,2,3,4,5,6 może wydawać się logiczny, ale w rzeczywistości generuje to ryzyko skrzywienia płyty, ponieważ śruby zostaną dokręcone jedna po drugiej, powodując lokalne koncentracje napięć. Użytkownicy mogą także zakładać, że dokręcanie śrub w bliskiej odległości od siebie jest bardziej skuteczne, co jest błędnym podejściem; nie uwzględnia ono zasad równoważenia obciążeń. Przykładem typowego błędu myślowego jest mylenie sekwencji dokręcania z ich rozłożeniem – użytkownicy mogą sądzić, że jakakolwiek sekwencja, nawet jeśli jest wykonalna, jest wystarczająca, co nie jest prawdą. Dlatego kluczowe jest zrozumienie, że prawidłowe dokręcanie powinno odbywać się w sposób, który zapewni optymalną stabilność i bezpieczeństwo, a wszelkie alternatywne podejścia mogą prowadzić do poważnych konsekwencji w dłuższej perspektywie.

Pytanie 39

Sprawdzanie bicia promieniowego po zmontowaniu kół zębatych wykonuje się przy użyciu czujnika zegarowego na średnicy

A. podziałowej kół

B. podstaw

C. wierzchołkowej

D. koła zasadniczego

Wybór średnicy wierzchołkowej lub podstaw jest mylny z perspektywy oceny montażu kół zębatych. Średnica wierzchołkowa odnosi się do zewnętrznej średnicy koła, podczas gdy średnica podstaw jest stosunkowo mało użyteczna w kontekście oceny bicia promieniowego, gdyż nie uwzględnia rzeczywistego współdziałania zębatych elementów. Bicie promieniowe powinno być mierzone w miejscu, które odzwierciedla rzeczywiste warunki pracy zestawu zębatego. Średnica podstawowa z kolei jest teoretyczną średnicą, na której zęby zaczynają współpracować, ale nie oddaje rzeczywistego stanu rzeczy. Koło zasadnicze również nie reprezentuje odpowiedniego punktu do oceny, ponieważ nie jest bezpośrednio związane z parametrami operacyjnymi kół zębatych. Typowym błędem w takim przypadku jest brak zrozumienia, że precyzyjne pomiary dotyczące podziałowej średnicy są kluczowe dla zapewnienia optymalnego działania całego układu napędowego. Na przykład, wiele osób może zakładać, że pomiar na średnicy wierzchołkowej wystarczy, ale to prowadzi do nieprawidłowych wniosków dotyczących stanu koła zębatego i jego geometrii, co może skutkować problemami w pracy maszyn i urządzeń.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
