Szczegółowe wyniki:

Pytanie 1

Za pomocą symbolu graficznego przedstawiono

A. przekaźnik przełączający.

B. kontaktron.

C. cewkę elektromagnetyczną.

D. transformator.

Symbol, który tutaj widzisz, to jednoznaczna reprezentacja transformatora stosowana w schematach elektrycznych i elektronicznych. Charakterystyczne są dwa uzwojenia (te zygzaki po obu stronach) oraz linie pionowe pomiędzy nimi, które symbolizują rdzeń transformatora, najczęściej wykonany z blach ferromagnetycznych. Transformator jest urządzeniem, które pozwala na zmianę napięcia prądu przemiennego – z mojego doświadczenia to absolutna podstawa w zasilaczach, sieciach energetycznych czy nawet w elektronice użytkowej. Dzięki niemu można bezpiecznie przesyłać energię na duże odległości, minimalizując straty, bo podnosi się napięcie a obniża natężenie. W praktyce, standard branżowy jednoznacznie rozróżnia ten symbol od innych elementów takich jak cewki czy przekaźniki – to ważne, żeby nie mylić tych rzeczy na egzaminach czy przy projektowaniu instalacji. Warto też wiedzieć, że transformator nie działa z prądem stałym, tylko z przemiennym, bo cały mechanizm polega na zjawisku indukcji elektromagnetycznej. Takie szczegóły liczą się w zawodzie, bo od poprawnej identyfikacji elementów zależy bezpieczeństwo i sprawność układów. Transformatorów używa się zarówno w energetyce zawodowej, jak i w zasilaczach domowych – czasem nawet nie zdajemy sobie sprawy, jak bardzo jesteśmy od nich zależni.

Pytanie 2

Wypełniając kartę gwarancyjną zamontowanego w pojeździe samochodowym rozrusznika z przesuwym zespołem sprzęgającym, należy podać

A. model i pojemność akumulatora zamontowanego w pojeździe.

B. datę montażu rozrusznika.

C. dane teleadresowe właściciela pojazdu.

D. datę pierwszej rejestracji pojazdu.

Podanie daty montażu rozrusznika w karcie gwarancyjnej to absolutna podstawa przy tego typu urządzeniach. Bez tego praktycznie niemożliwe jest potem rozpatrzenie ewentualnej reklamacji czy określenie, czy gwarancja jeszcze obowiązuje. Praktyka serwisowa pokazuje, że producenci i dystrybutorzy rozruszników bardzo tego pilnują – bez wyraźnej daty montażu cała karta gwarancyjna traci sens i często nie jest uznawana. Moim zdaniem to trochę jakby nie wpisać daty przy przeglądzie technicznym – wszystko się rozmywa. Z punktu widzenia technika, wpisanie tej daty pozwala także śledzić czas eksploatacji urządzenia, co bywa przydatne przy analizowaniu awarii. Warto pamiętać, że rozrusznik jest częściowo uzależniony od warunków pracy w konkretnym pojeździe, a okres gwarancji liczony jest od daty montażu, a nie od produkcji czy pierwszej rejestracji auta. Spotkałem się też z przypadkami kontroli gwarancyjnych, gdzie serwis wyraźnie żądał precyzyjnej daty – bez tego ani rusz. Zwracaj też uwagę, by tę datę wpisywać zgodnie z rzeczywistością, a nie „na oko”, bo przy wymianach gwarancyjnych, czy nawet w razie dochodzenia reklamacyjnego, data staje się kluczowym dokumentem. Takie podejście to po prostu dobra praktyka w branży motoryzacyjnej.

Pytanie 3

Którym przyrządem można dokonać analizy zawartości tzw. ramki zamrożonej zapisanej w trakcie przeprowadzonych pomiarów w celu zdiagnozowania usterki w badanym pojeździe samochodowym?

A. D.

B. C.

C. B.

D. A.

Wybór odpowiedzi spośród innych opcji może sugerować pewne nieporozumienia związane z funkcjonalnością narzędzi diagnostycznych. Na przykład, jeżeli rozważano przyrządy, które nie są przeznaczone do diagnostyki OBD2, można pomylić je z innymi rodzajami skanerów lub narzędzi, które nie mają zdolności analizy ramki zamrożonej. W przypadku użycia przyrządów, które nie są zgodne z międzynarodowymi standardami diagnostycznymi, nie ma możliwości odczytania kluczowych danych, które są zarejestrowane w momencie wystąpienia usterki. W praktyce oznacza to, że stosowanie niewłaściwych narzędzi diagnostycznych prowadzi do błędnych diagnoz i nieefektywnej naprawy, co w dłuższej perspektywie zwiększa koszty i czas potrzebny na przywrócenie pojazdu do sprawności. Ważne jest, aby mieć na uwadze, że standardowe skanery OBD2 nie tylko odczytują kody błędów, lecz również dostarczają informacji o parametrach pracy silnika, co jest kluczowe dla skutecznej diagnostyki. Wybierając narzędzia do diagnostyki, warto skupić się na tych, które są zatwierdzone przez producentów pojazdów oraz spełniają odpowiednie normy branżowe, co zapewnia ich niezawodność i dokładność w analizie.

Pytanie 4

Rysunek przedstawia symbol graficzny

A. bezpiecznika.

B. woltomierza.

C. omomierza.

D. amperomierza.

Symbol graficzny przedstawiony na rysunku to symbol woltomierza, który jest urządzeniem stosowanym do pomiaru napięcia elektrycznego w obwodach. Woltomierz jest kluczowym narzędziem w elektrotechnice oraz elektronice, używanym do diagnozowania problemów w obwodach oraz monitorowania wartości napięcia w systemach zasilania. Oznaczenie 'V' wewnątrz okręgu jest powszechnie stosowane w standardach takich jak IEC (Międzynarodowa Komisja Elektrotechniczna), co pozwala na łatwe rozpoznawanie urządzeń pomiarowych. W praktyce, woltomierz jest wykorzystywany do oceny bezpieczeństwa urządzeń elektrycznych, ponieważ zbyt wysokie napięcie może prowadzić do uszkodzeń i zagrożeń. W przypadku instalacji elektrycznych w budynkach, regularne pomiary napięcia mogą wskazywać na ewentualne problemy z zasilaniem, co jest zgodne z najlepszymi praktykami w zakresie utrzymania i bezpieczeństwa systemów elektrycznych.

Pytanie 5

Sprawność czujnika indukcyjnego nie może być oceniana przez

A. analizę sygnału wyjściowego.

B. pomiar rezystancji.

C. oględziny wizualne.

D. pomiar generowanego napięcia.

W przypadku czujników indukcyjnych bardzo często pojawia się przekonanie, że wystarczy zmierzyć ich rezystancję albo popatrzeć, czy nie są fizycznie uszkodzone, żeby ocenić ich sprawność. To jednak tylko część prawdy. Pomiar rezystancji uzwojenia może wykazać, czy nie ma przerwy lub zwarcia – to ważny wstępny test, ale nie daje pełnej informacji o tym, czy czujnik generuje właściwy sygnał w warunkach pracy. Podobnie jest z analizą sygnału wyjściowego – to w zasadzie najważniejsza metoda, bo sprawdza faktyczną reakcję czujnika na zmianę pola magnetycznego, a więc to, do czego został zaprojektowany. Pomiar generowanego napięcia jest powiązany z analizą sygnału i pozwala zweryfikować, czy czujnik daje prawidłowe wartości podczas pracy. Typowym błędem jest przecenianie roli oględzin wizualnych – choć mogą wskazać, że czujnik jest połamany lub skorodowany, nie mówią nic o jego właściwościach elektrycznych. Moim zdaniem właśnie to myślenie często prowadzi do wymiany sprawnych czujników lub – co gorsza – zostawienia niedziałających elementów tylko dlatego, że wyglądają dobrze. W branży przyjęło się, że prawdziwa diagnostyka to pomiar i test funkcjonalny, nie tylko ocena wizualna. Dlatego też, aby rzetelnie ocenić sprawność czujnika indukcyjnego, nie można polegać wyłącznie na tym, co widać gołym okiem.

Pytanie 6

Wskaż całkowity koszt naprawy alternatora samochodu, wiedząc, że czas pracy wynosi 3 godziny, koszt zużytych materiałów 150 złotych, a koszt 1 roboczogodziny 80 złotych.

A. 500 zł

B. 550 zł

C. 440 zł

D. 390 zł

Bardzo często spotyka się sytuacje, w których podczas szacowania kosztów naprawy popełniane są błędy wynikające z niedokładnego zrozumienia, jak liczyć całkowity wydatek klienta. Jednym z typowych błędów jest dodawanie do kosztów pracy i materiałów jakichś dodatkowych kwot, które w rzeczywistości nie wynikają z opisu zadania. Na przykład niektórzy mogą pomyśleć, że do obliczeń trzeba dołożyć jakieś ukryte opłaty, narzuty lub VAT, ale jeśli nie ma o nich mowy, taka praktyka nie znajduje uzasadnienia w dobrych zwyczajach branżowych. Często też mylące bywa samo przemnożenie jednostkowego kosztu roboczogodziny przez liczbę godzin – łatwo się pomylić i przyjąć np. błędne wartości godzinowe albo przypadkowo dodać koszt materiałów kilkukrotnie. Spotkałem się również z przekonaniem, że koszt materiałów mnoży się przez godziny pracy, co prowadzi do absurdalnie wysokich sum. Takie myślenie potrafi namieszać, szczególnie gdy działamy pod presją czasu lub chcemy szybko zamknąć wycenę. Z mojego doświadczenia wynika, że najprościej jest najpierw policzyć koszt pracy (liczba godzin razy stawka jednej roboczogodziny), a potem do tego dodać realny koszt użytych materiałów – i tyle. Wszystkie wyższe sumy wynikają albo z mechanicznego powielenia któregoś z kosztów, albo z dodania czegoś, co nie było wskazane w zadaniu. Umiejętność poprawnego kalkulowania kosztów to bardzo ważna kompetencja w pracy technika czy mechanika – nie tylko pokazuje naszą rzetelność, ale też buduje zaufanie klientów. Zachęcam do zawsze dokładnej analizy, co wchodzi w skład łącznej ceny i trzymania się rzetelnych, przejrzystych wyliczeń, bo na tym polega prawdziwy profesjonalizm w branży usług motoryzacyjnych.

Pytanie 7

Po uruchomieniu silnika system ABS dokonuje samokontroli i lampka kontrolna układu gaśnie sygnalizując sprawność i gotowość działania. Jednak po przejechaniu kilkunastu metrów lampka kontrolna ABS zapala się ponownie, co sygnalizuje usterkę. Najbardziej prawdopodobną jej przyczyną jest

A. niski poziom płynu hamulcowego.

B. zbyt wysoka zawartość wody w płynie hamulcowym.

C. nadmierne zużycie okładzin hamulcowych.

D. nadmierny luz łożysk kół jezdnych.

W praktyce motoryzacyjnej bardzo często spotykam się z błędnym przekonaniem, że każda awaria systemu ABS wiąże się od razu z problemami z płynem hamulcowym albo zużyciem okładzin. To jest takie myślenie, że skoro coś nie działa w hamulcach, to na pewno chodzi o te najbardziej oczywiste i podstawowe elementy. Tymczasem układ ABS, chociaż powiązany z całością hydrauliki w samochodzie, to jednak pracuje na trochę innych zasadach. Niski poziom płynu hamulcowego jak najbardziej może powodować zapalenie się lampki ostrzegawczej, ale raczej dotyczy to lampki hamulcowej, a nie ABS – no chyba że jest tak niski, że wpływa na pracę pompy ABS, co jednak zdarza się bardzo rzadko. Zbyt wysoka zawartość wody w płynie hamulcowym to już kompletnie inny temat – to się objawia z czasem obniżeniem skuteczności hamowania, a nie błędami systemu ABS po przejechaniu kilku metrów. To raczej kwestia regularnej eksploatacji i konserwacji, a nie bezpośredniej przyczyny awarii ABS. Jeśli chodzi o zużyte okładziny, to ich stan oczywiście ma kolosalne znaczenie dla bezpieczeństwa, ale one nie wpływają bezpośrednio na elektronikę ABS i nie powodują zapalenia się lampki kontrolnej w taki sposób, jak opisano w pytaniu. Typowy błąd myślowy polega tutaj na mieszaniu przyczyn mechanicznych i elektronicznych oraz zbyt dużym uproszczeniu diagnostyki. Profesjonalne podejście wymaga najpierw sprawdzenia elementów mających bezpośredni wpływ na sygnał czujników ABS, czyli właśnie stanu łożysk i ich luzu. To pokazuje, że nie zawsze najoczywistsza odpowiedź jest prawidłowa – czasem trzeba pomyśleć, jak dany układ naprawdę pracuje w praktyce i jakie są rzeczywiste zależności pomiędzy jego elementami.

Pytanie 8

Schemat którego obwodu elektrycznego przedstawiono na rysunku?

A. Świateł głównych pojazdu.

B. Kierunkowskazów.

C. Zapłonowego – klasycznego.

D. Zapłonowego – elektronicznego.

Ten schemat to klasyczny układ zapłonowy, jaki od lat stosowano w starszych samochodach i motocyklach zanim weszła elektronika. Widać tu cewkę zapłonową z uzwojeniem pierwotnym i wtórnym, klasyczne platynki, kondensator (kondensator gaszący iskrę na przerywaczu) oraz rozdzielacz, który odpowiada za kierowanie wysokiego napięcia do odpowiedniej świecy zapłonowej. Moim zdaniem bardzo łatwo rozpoznać ten układ po obecności przerywacza i braku jakichkolwiek elementów półprzewodnikowych. Takie rozwiązanie było proste, tanie i stosunkowo niezawodne, o ile dbało się o stan styków platynkowych i regularnie wymieniało kondensator. W praktyce, klasyczny zapłon dawał się łatwo naprawić nawet na poboczu – wystarczał śrubokręt i pasek papieru ściernego. Z mojego doświadczenia, wiedza o takim układzie bardzo przydaje się przy pracy z pojazdami zabytkowymi, ale także pozwala lepiej zrozumieć zasady działania nowszych układów elektronicznych – bo one wywodzą się właśnie z tej klasycznej koncepcji. Warto zapamiętać, że do momentu pojawienia się układów tranzystorowych, taki schemat był standardem w branży motoryzacyjnej.

Pytanie 9

W zakładzie usługowym dokonano wymiany alternatora. Czas pracy wynosił 2 godziny. Całkowity koszt tej naprawy przy założeniu, że cena roboczogodziny wynosi 60 zł, a wymieniono elementy zamieszczone w tabeli, to

Lp.	Nazwa części	Cena
1.	Alternator	300,00 zł
2.	Pasek klinowy	30,00 zł

A. 450 zł

B. 550 zł

C. 390 zł

D. 400 zł

Wielu uczniów na tym etapie potrafi się łatwo zgubić, zwłaszcza jeśli chodzi o dokładne dodawanie wszystkich kosztów związanych z usługą. Jednym z najczęstszych błędów jest nieuwzględnianie wszystkich elementów kosztowych. Przykładowo, niektórzy skupiają się wyłącznie na kosztach części, pomijając robociznę, albo odwrotnie – zakładają tylko czas pracy mechanika, zapominając o faktycznej wartości wymienionych elementów. Moim zdaniem, wynika to często z braku przyzwyczajenia do myślenia kategoriami biznesowymi, które są jednak nieodłączne w tej branży. W przypadku wymiany alternatora i paska klinowego, kluczowe jest zsumowanie wszystkich pozycji: ceny alternatora (300 zł), paska (30 zł) oraz czasu pracy przeliczanego na koszt według stawki godzinowej (2 godziny x 60 zł = 120 zł). Pominięcie któregokolwiek składnika, albo błędne przemnożenie stawek, prowadzi do nieprawidłowego wyniku. Na przykład, jeśli ktoś poda 550 zł, prawdopodobnie dodał jakąś nadmierną ilość roboczogodzin lub pomylił się przy sumowaniu. Wynik 400 zł zwykle bierze się z nieuwzględnienia jednej z części, a 390 zł to z kolei zapewne efekt policzenia tylko pracy i jednej części. Typowym błędem jest też myślenie, że podana cena części obejmuje montaż – co rzadko ma miejsce w rzeczywistości warsztatowej. W praktyce każda usługa naprawcza wymaga bardzo dokładnego kosztorysowania wszystkich pozycji – to podstawa uczciwego i profesjonalnego podejścia do klienta, zgodnego z wytycznymi branżowymi i zasadami rozliczeń usług motoryzacyjnych. Warto zawsze ćwiczyć takie zadania, bo umiejętność szybkiego i rzetelnego wyliczenia kosztów jest naprawdę ceniona na rynku pracy.

Pytanie 10

W pojeździe z instalacją elektryczną o napięciu znamionowym 12 V, w celu zabezpieczenia dodatkowo zamontowanego systemu oświetlenia przestrzeni ładunkowej o mocy 50 W, należy zastosować standardowy bezpiecznik o wartości

A. 2 A

B. 15 A

C. 5 A

D. 10 A

Dlaczego 5 A to poprawny wybór? Już tłumaczę. Moc tego dodatkowego oświetlenia wynosi 50 W, a napięcie instalacji to 12 V. Najprostszy sposób to podstawienie tych wartości do wzoru na natężenie prądu: I = P/U, czyli I = 50 W / 12 V, co daje około 4,17 A. Bezpiecznik trzeba dobrać tak, żeby wytrzymywał normalny prąd pracy, ale jednocześnie odłączył zasilanie przy jakimkolwiek zwarciu lub przeciążeniu. Tu właśnie 5-amperowy bezpiecznik jest optymalny – nie jest za słaby (nie będzie się przepalał przy normalnej pracy), ani za mocny (nie pozwoli przepalić przewodów w razie zwarcia). W praktyce zawodowej zawsze dobiera się bezpiecznik z niewielkim zapasem, najczęściej najbliższy wyższy standardowy wartości. Takie podejście znajdziesz w większości instrukcji serwisowych i dokumentacjach producentów podzespołów samochodowych. Użycie 5 A to też ochrona przewodów – w typowych wiązkach do oświetlenia 1,0 mm² taki prąd jest akceptowalny. Moim zdaniem, zawsze warto pilnować, żeby nie przesadzać z wartością bezpiecznika – bo to niby drobiazg, ale czasem ratuje całą instalację przed spaleniem. No i jeśli kiedyś będziesz dobudowywać coś w samochodzie, to pamiętaj, że bezpieczniki są Twoimi sprzymierzeńcami, nie przeszkodą – lepiej wymienić bezpiecznik niż całą wiązkę przewodów czy lampę.

Pytanie 11

Olej silnikowy po użyciu powinien być

A. wykorzystywany do konserwacji ogrodzenia

B. przechowywany w odpowiednio wyznaczonym miejscu

C. wyrzucany na śmietnik w szczelnym pojemniku

D. zostawiany na stanowisku serwisowym

Zużyty olej silnikowy należy składować w specjalnie wyznaczonym miejscu, ponieważ jego niewłaściwe składowanie może prowadzić do poważnych zagrożeń dla środowiska. Właściwe miejsce składowania powinno być zgodne z normami określonymi w przepisach dotyczących gospodarki odpadami, które regulują sposób zarządzania olejami i innymi substancjami niebezpiecznymi. Na przykład, wiele miejscowości posiada punkty zbiórki odpadów niebezpiecznych, gdzie można legalnie i bezpiecznie oddać zużyty olej. Takie działania pomagają w zapobieganiu zanieczyszczeniom gleby i wód gruntowych. Dodatkowo, olej silnikowy można poddać recyklingowi, co jest korzystne zarówno dla środowiska, jak i dla gospodarki. Zastosowanie oleju w procesach przemysłowych, takich jak produkcja innych substancji chemicznych, przyczynia się do zmniejszenia ilości odpadów oraz oszczędności surowców. Poznanie i stosowanie dobrych praktyk związanych z zarządzaniem odpadami to ważna część odpowiedzialności ekologicznej każdego przedsiębiorstwa oraz osoby prywatnej.

Pytanie 12

Dokumentacja serwisowa pojazdu, przygotowana przez producenta, wskazuje

A. techniczne informacje o pojeździe

B. wydatki związane z przeglądami serwisowymi

C. częstotliwość oraz zakres przeglądów serwisowych

D. marki oraz modele pojazdów określonego rodzaju

Odpowiedzi sugerujące, że książka serwisowa pojazdu koncentruje się na kosztach przeglądów, markach i modelach pojazdów lub danych technicznych, są nieprawidłowe. Koszty przeglądów serwisowych mogą się różnić w zależności od miejsca wykonania usługi oraz specyfikacji pojazdu, ale nie są one bezpośrednio określone w książce serwisowej. Książka ta nie służy również do katalogowania marek i modeli pojazdów, gdyż jej głównym celem jest przedstawienie informacji dotyczących obsługi serwisowej konkretnego pojazdu. Z kolei dane techniczne, takie jak moc silnika czy pojemność bagażnika, są ważne, ale nie mają one wpływu na ustalenie przeglądów. Typowym błędem jest mylenie zakresu dokumentacji technicznej pojazdu z jej funkcją serwisową. Książka serwisowa powinna być postrzegana jako przewodnik po wymaganiach serwisowych, a nie jako dokumentacja techniczna czy finansowa. Właściwe zrozumienie tego narzędzia jest kluczowe dla zachowania bezpieczeństwa i trwałości pojazdu.

Pytanie 13

Wartość napięcia na rezystorze R4, w układzie przedstawionym na rysunku wynosi

A. 1,5 [V].

B. 5,0 [V].

C. 2,5 [V].

D. 3,0 [V].

W tym zadaniu bardzo łatwo popełnić błąd, jeśli nie do końca zrozumie się, jak rozkłada się napięcie w układzie zarówno szeregowym, jak i równoległym. Dużym problemem jest nieuwzględnienie dzielenia się napięcia na równoległych gałęziach – często ktoś zakłada, że skoro napięcie na całym układzie wynosi 6 V, to na pojedynczych rezystorach też mogą się pojawić takie wartości, co jest niestety nieprawdą. Również błędne traktowanie połączenia R3 i R4 jako osobnych elementów, a nie jako szeregowego ciągu, może prowadzić do przekonania, że napięcie na R4 to całość napięcia na tej gałęzi, a nie jego część. Często mylnie stosuje się tutaj zasadę prostego dzielnika napięcia bez uwzględnienia, że obie gałęzie (R2 oraz R3+R4) mają tę samą rezystancję, przez co napięcie dzieli się równo. Niektórzy próbują też podstawić wartości do wzorów bez wcześniejszego uproszczenia układu i wtedy wychodzą im zupełnie przypadkowe liczby, jak np. 1,5 V czy 5 V. Z mojego doświadczenia wynika, że szczególnie początkujący mają tendencję do nadmiernego upraszczania problemu albo do pomijania kluczowych zasad, takich jak prawo Ohma i prawa Kirchhoffa. W praktyce inżynierskiej takie pomyłki mogą skutkować złym doborem elementów do układów, a nawet uszkodzeniami sprzętu. Dlatego zawsze warto dokładnie przeanalizować, jak płynie prąd i gdzie rzeczywiście pojawia się napięcie, zanim wybierzemy odpowiedź. Porządna analiza schematu to podstawa, bo bez niej można bardzo łatwo pójść na skróty i po prostu się pomylić.

Pytanie 14

Który z wymienionych podzespołów pojazdu samochodowego może wymagać okresowo przeglądu i konserwacji?

A. Zawór recyrkulacji spalin.

B. Katalizator spalin.

C. Przepływomierz powietrza.

D. Czujnik temperatury silnika.

Z mojego doświadczenia w warsztacie zauważyłem, że wiele osób błędnie zakłada, iż katalizator spalin czy przepływomierz powietrza wymagają okresowej konserwacji w ramach rutynowych przeglądów. W rzeczywistości katalizator to element typowo bezobsługowy. Działa on przez wiele lat bez konieczności czyszczenia czy napraw, a jeśli ulegnie uszkodzeniu lub zanieczyszczeniu (np. przez nadmierne spalanie oleju czy nieprawidłową pracę silnika), to zwykle po prostu się go wymienia. Próby samodzielnego czyszczenia katalizatora są nie tylko nieskuteczne, ale mogą też prowadzić do uszkodzenia tego drogiego podzespołu i nie są zalecane przez żadnego producenta. Przepływomierz powietrza również należy do grupy elementów, które bardzo rzadko wymagają interwencji – czasem faktycznie spotkałem się z przypadkami, gdzie delikatne czyszczenie było pomocne, ale gdy ulegnie awarii, najczęściej jest wymieniany na nowy. Czujnik temperatury silnika to z kolei typowy przykład części, której się nie konserwuje – działa aż do momentu zużycia lub awarii, a wtedy po prostu się go wymienia. Typowym błędem myślowym jest przekonanie, że wszystkie elektroniczne i mechaniczne elementy układu zasilania czy wydechu wymagają regularnych przeglądów, podczas gdy w praktyce tylko niektóre, jak zawór recyrkulacji spalin (EGR), mają tendencje do zapychania się i utraty sprawności przez osady lub zabrudzenia. W branży motoryzacyjnej dobre praktyki to skupianie się na tych elementach, które faktycznie wpływają na jakość pracy silnika i mają realne ryzyko zanieczyszczenia w warunkach eksploatacji – a EGR jest tu zdecydowanym liderem. Pozostałe wskazane części nie wymagają typowej konserwacji, a jedynie wymiany w przypadku awarii, co jest zgodne z wytycznymi większości producentów pojazdów.

Pytanie 15

Prace związane z obsługą układu hamulcowego powinny być realizowane w pozycji

A. siedzącej

B. siedzącej podpartej

C. stojącej

D. klęczącej

Zajmowanie pozycji siedzącej, klęczącej lub siedzącej podpartej podczas obsługi układu hamulcowego niesie ze sobą szereg problemów, które mogą wpływać na jakość wykonywanych prac oraz bezpieczeństwo technika. W pozycji siedzącej operator ogranicza swoją mobilność, co utrudnia dostęp do niektórych elementów układu hamulcowego, a także zmniejsza pole widzenia. To może prowadzić do nieprawidłowego zdiagnozowania problemu lub pominięcia istotnych aspektów podczas serwisowania. Pozycja klęcząca, mimo że może zapewnić pewną stabilność, nie jest ergonomiczna i może powodować ból stawów oraz zmęczenie, co w dłuższej perspektywie zagraża zdrowiu technika. Użycie podpory w pozycji siedzącej dodatkowo nie sprzyja skupieniu na detalach, co jest kluczowe przy pracy z układami hamulcowymi. Zatem, nieprzemyślane podejście do wyboru pozycji roboczej może skutkować błędnymi diagnozami, a w konsekwencji prowadzić do poważnych usterek w układzie hamulcowym, co jest sprzeczne z zasadami bezpieczeństwa i standardami pracy w branży motoryzacyjnej.

Pytanie 16

Oscylogram otrzymany w trakcie wykonywania diagnostyki układu sterowania potwierdza, że

A. wartość średnia napięcia badanego sygnału równa jest około 5V.

B. okres badanego sygnału sterującego równy jest około 100 ms.

C. częstotliwość badanego sygnału wynosi około 50 Hz.

D. współczynnik wypełnienia badanego sygnału wynosi około 10/100 x 100%

Oscylogram przedstawia sygnał prostokątny, gdzie wyraźnie widoczna jest powtarzalność cykli. Jeśli spojrzymy dokładnie na oś czasu, widzimy, że w ciągu 100 ms pojawia się 5 pełnych okresów sygnału. To znaczy, że każdy okres trwa 20 ms (100 ms / 5 = 20 ms). Częstotliwość sygnału to odwrotność okresu, czyli f = 1/T. Podstawiając wartości: f = 1/0,02 s = 50 Hz. To dosyć typowa częstotliwość w układach sterowania, szczególnie tam, gdzie stosowane są różnego rodzaju sterowniki lub szybkie przełączniki. Moim zdaniem, umiejętność czytania takich wykresów to podstawa w praktyce serwisowej czy podczas projektowania automatyki – bez tego ciężko skutecznie diagnozować problemy lub oceniać, czy nasz układ działa zgodnie z założeniami producenta. W automatyce przemysłowej czy motoryzacji, często spotykamy się z sygnałami o zadanej częstotliwości i to właśnie analiza oscyloskopowa pozwala szybko wychwycić błędy działania sensorów lub aktuatorów. Warto też pamiętać, że poprawne odczytywanie częstotliwości z oscyloskopu to jedna z podstawowych umiejętności każdego technika i inżyniera. Tego typu wiedza przydaje się także podczas ustawiania parametrów sterowników PLC czy diagnostyki magistral cyfrowych.

Pytanie 17

Wartość mierzonego prądu zwarcia sprawnego rozrusznika w samochodzie osobowym powinna zawierać się w przedziale

A. 600 – 850 A

B. 0 – 50 A

C. 200 – 600 A

D. 50 – 80 A

Prawidłowy zakres prądu zwarcia dla sprawnego rozrusznika samochodu osobowego to 200–600 A i właśnie ta odpowiedź najlepiej oddaje rzeczywistość warsztatową. Taki przedział wynika z zapotrzebowania rozrusznika na bardzo duży prąd chwilowy podczas rozruchu silnika spalinowego, zwłaszcza w warunkach niskiej temperatury lub przy większych pojemnościach. W praktyce, jeśli podczas pomiaru prąd rozruchowy wynosi właśnie w tych granicach, najczęściej świadczy to o dobrej kondycji zarówno rozrusznika, jak i akumulatora. Producenci rozruszników i akumulatorów podają właśnie takie wartości jako standardowe, a przekroczenie tej granicy w dół może sygnalizować problemy np. z zasilaniem, zużyciem szczotek lub zbyt małą pojemnością akumulatora. Z kolei prąd powyżej 600 A może świadczyć o zwarciu wewnętrznym lub poważnej usterce rozrusznika. Moim zdaniem warto pamiętać, żeby zawsze po pomiarze zinterpretować wynik w kontekście stanu technicznego całego układu rozruchowego. Często spotykam się z błędną interpretacją pomiarów prądu – teoretycznie zbyt niski prąd może „cieszyć”, ale w praktyce oznacza, że rozrusznik nie działa prawidłowo. W codziennej pracy diagnosty samochodowego to właśnie pomiar prądu zwarciowego pozwala szybko ocenić wydolność systemu rozruchowego. Dobrą praktyką jest wykonywanie takiego testu po każdej większej naprawie lub wymianie akumulatora, bo to daje pewność, że wszystko jest w normie.

Pytanie 18

Po wykonaniu regeneracji kompresora klimatyzacji w karcie gwarancyjnej należy odnotować

A. datę regeneracji i przebieg pojazdu.

B. zakres zleconych prac.

C. koszty serwisu.

D. wymienione części i ich ceny.

W branży motoryzacyjnej szczególnie ważne jest precyzyjne prowadzenie dokumentacji serwisowej. Karta gwarancyjna to dokument, który stanowi podstawę do ewentualnych roszczeń gwarancyjnych w przyszłości. Wpisanie daty regeneracji oraz aktualnego przebiegu pojazdu jest absolutnym standardem i tak naprawdę wymaganiem większości producentów oraz warsztatów specjalizujących się w naprawach klimatyzacji. Dlaczego? Bo właśnie na tej podstawie można później określić, czy gwarancja na wykonaną usługę nadal obowiązuje – obydwa te elementy jasno wskazują moment rozpoczęcia okresu gwarancyjnego oraz pozwalają zidentyfikować, ile pojazd przejechał od naprawy. Z mojego doświadczenia wynika, że bardzo często klienci nie są świadomi, jak istotne są te dane. Jeżeli pojawi się reklamacja kompresora, serwis najpierw sprawdzi właśnie te rubryki w karcie gwarancyjnej. Daje to transparentność i zabezpiecza zarówno warsztat, jak i użytkownika. Przykładowo: jeśli regeneracja była wykonana przy przebiegu 120 tysięcy kilometrów, a reklamacja pojawia się przy 170 tysiącach, a gwarancja obejmuje 30 tysięcy kilometrów – wszystko jest jasne. To jest taki „punkt odniesienia” dla wszystkich stron. Taka praktyka to podstawa nie tylko w Polsce, ale generalnie w całej Europie, a czasami nawet jest to wymóg producenta części. Moim zdaniem wpisywanie innych danych, takich jak ceny części czy zakres prac, też może być pomocne, ale nie jest obligatoryjne w kontekście samej gwarancji. Najważniejsze są właśnie data i przebieg.

Pytanie 19

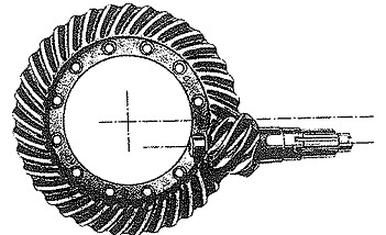

Rysunek przedstawia przekładnię główną

A. ślimakową.

B. hipoidalną.

C. stożkową zwykłą.

D. walcową.

Fajnie, że wybrałeś odpowiedź hipoidalną! To naprawdę dobra decyzja, bo na rysunku masz pokazane przekładnie hipoidalne, które mają swoje osie ustawione pod kątem. Dzięki temu lepiej przenoszą moment obrotowy niż inne typy, jak przekładnie walcowe czy stożkowe. Zęby w tych przekładniach są ustawione trochę pod kątem, co sprawia, że można przenosić napęd zarówno w poziomie, jak i w pionie. To jest super ważne, zwłaszcza kiedy miejsce jest ograniczone i potrzeba dobrego efektu. Takie hipoidalne przekładnie znajdziesz w motoryzacji, na przykład w dyferencjałach, ale też w maszynach CNC, gdzie precyzja i efektywność to podstawa. W sumie, korzystanie z takich rozwiązań jest zgodne z tym, co najlepsze w inżynierii, bo dąży do większej wydajności i efektywności energetycznej w różnych systemach mechanicznych.

Pytanie 20

Przedstawiony na rysunku element jest

A. stabilizatorem.

B. tyrystorem.

C. diodą.

D. warystorem.

Układ przedstawiony na rysunku to nie warystor, tyrystor ani dioda, choć te odpowiedzi często pojawiają się przy pierwszym skojarzeniu z elementami półprzewodnikowymi o podobnym wyglądzie obudowy. Warystor to element bierny, który służy do ochrony przed przepięciami i działa na zasadzie zmiany rezystancji w zależności od napięcia – zupełnie inna funkcja niż stabilizacja napięcia. Tyrystor natomiast to element sterowany, wykorzystywany głównie w układach przełączających i regulacji mocy, np. w prostownikach sterowanych czy dimmerach – on przewodzi prąd po zadziałaniu impulsu na bramkę. Dioda natomiast to najprostszy element półprzewodnikowy, przewodzący w jednym kierunku, używany w prostownikach, układach zabezpieczających czy detekcyjnych, ale jej działanie opiera się na jednokierunkowym przewodzeniu prądu, a nie aktywnej regulacji napięcia wyjściowego. Częsty błąd to utożsamianie wyglądu obudowy z jej funkcją – tymczasem elementy półprzewodnikowe mogą mieć bardzo podobne opakowania, a zupełnie inne wnętrze i zastosowania. W projektowaniu nowoczesnych układów elektronicznych ważne jest rozpoznanie nie tylko symbolu graficznego, ale również oznaczenia na obudowie i zrozumienie funkcji elementu. W praktyce, LM7805 można znaleźć praktycznie w każdym zasilaczu do urządzeń elektronicznych, gdzie stabilność napięcia jest kluczowa dla poprawnej pracy układów logicznych, mikrokontrolerów czy przetworników analogowo-cyfrowych. Warto zapamiętać, że stabilizatory serii 78XX są wręcz branżowym standardem, a ich oznaczenia (np. 7805) dokładnie wskazują napięcie wyjściowe, co ułatwia dobór podczas projektowania.

Pytanie 21

Zakres czynności związanych z obsługą i diagnostyką zdemontowanej pompy paliwa na stanowisku pomiarowym nie obejmuje sprawdzenia

A. poboru prądu podczas pracy.

B. osiąganego maksymalnego ciśnienia tłoczenia.

C. filtra paliwa.

D. wydajności pompy.

Obsługa i diagnostyka zdemontowanej pompy paliwa na stanowisku pomiarowym koncentruje się na ocenie jej parametrów technicznych, a nie na sprawdzaniu elementów układu zasilania, które nie są integralną częścią samej pompy. Często można spotkać się z przekonaniem, że filtr paliwa powinno się badać razem z pompą, ale to jest trochę mylące. Filtr paliwa pełni ważną rolę w całym układzie zasilania – jego zadaniem jest wyłapywanie zanieczyszczeń z paliwa zanim trafi ono do pompy i dalej do wtryskiwaczy, ale badanie jego stanu technicznego odbywa się zupełnie osobno, najczęściej przez inspekcję wizualną, badanie przepływu lub po prostu okresową wymianę zgodnie z zaleceniami producenta. Natomiast na stanowisku testowym analizujemy takie parametry jak wydajność pompy, czyli ile litrów paliwa może ona przepompować w określonym czasie, pobór prądu podczas pracy (bardzo ważny wskaźnik zużycia mechanicznego lub problemów z wirnikiem) oraz maksymalne ciśnienie tłoczenia, które mówi nam, czy pompa jest w stanie zapewnić prawidłowe ciśnienie do pracy całego układu. Błędne jest przekonanie, że filtr paliwa bada się razem z pompą na tym samym stanowisku, bo są to zupełnie różne procesy. W praktyce zawodowej, ignorowanie tej różnicy prowadzi do niepotrzebnego demontażu elementów, strat czasu i pieniędzy, a nawet do nietrafionej diagnozy. Trzeba pamiętać, że każda część układu paliwowego podlega innym procedurom obsługowym i diagnostycznym. Branżowe normy jasno mówią, które czynności dotyczą diagnostyki pompy, a które są zarezerwowane dla filtrów i pozostałych elementów. Z mojego doświadczenia wynika, że właściwe rozdzielenie tych zadań to podstawa skutecznej pracy w serwisie.

Pytanie 22

W produkcji odlewów głowic cylindrów dla silników spalinowych wykorzystuje się stopy, w których dominującym składnikiem jest

A. nikiel

B. żelazo

C. cynk

D. aluminium

Aluminium jest głównym składnikiem stopów stosowanych do odlewów głowic cylindrów silników spalinowych ze względu na swoje korzystne właściwości mechaniczne i termiczne. Ma niską gęstość, co przekłada się na lżejsze konstrukcje, a jednocześnie zapewnia dobrą odporność na korozję. Właściwości przewodnictwa cieplnego aluminium pozwalają na efektywne odprowadzanie ciepła z komory spalania, co jest kluczowe dla utrzymania optymalnej temperatury pracy silnika. Przykłady zastosowania stopów aluminium w motoryzacji obejmują nie tylko głowice cylindrów, ale również bloki silników i różne elementy układów chłodzenia. W standardach przemysłowych, takich jak ASTM B108, określono wymagania dotyczące jakości i składów stopów aluminium, co zapewnia ich wysoką trwałość oraz wydajność w trudnych warunkach pracy silników. Wybór aluminium jako materiału odlewniczego jest więc zgodny z najlepszymi praktykami w branży motoryzacyjnej, zwiększając wydajność i niezawodność silników.

Pytanie 23

Aby obliczyć wydłużenie pręta pod wpływem rozciągania w obszarze odkształceń sprężystych, stosuje się prawo

A. Hookea

B. Faradaya

C. Newtona

D. Pascala

Prawo Hooke'a jest fundamentalnym prawem mechaniki materiałów, które opisuje zależność między siłą a wydłużeniem w materiałach pokazujących sprężyste zachowanie. Zgodnie z tym prawem, wydłużenie pręta jest proporcjonalne do przyłożonej siły, pod warunkiem, że nie przekroczony zostanie limit sprężystości materiału. W praktyce, prawo Hooke'a jest wykorzystywane w inżynierii mechanicznej i budowlanej do projektowania konstrukcji, takich jak mosty i budynki, gdzie istotne jest zrozumienie, jak materiały będą się deformować pod wpływem obciążeń. Przykładem zastosowania jest analiza naprężeń w stali konstrukcyjnej, gdzie inżynierowie obliczają maksymalne dopuszczalne obciążenie, aby zapewnić bezpieczeństwo i stabilność konstrukcji. Zrozumienie prawa Hooke'a jest kluczowe w ocenie kondycji materiałów i przewidywaniu ich zachowań pod obciążeniem, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 24

Rysunek przedstawia wynik pomiaru napięcia rozładowanego akumulatora 6 V/15Ah wykonany multimetrem analogowym na zakresie 6 V. Którą wartość napięcia wskazuje miernik?

A. 2,4 V.

B. 4,8 V.

C. 1,2 V.

D. 0,3 V.

Wskaźnik na mierniku analogowym, który pokazuje wartość napięcia akumulatora, znajduje się blisko wartości 5 na skali 6 V. Oznacza to, że rzeczywiste napięcie akumulatora jest nieco niższe niż ta wartość. W przypadku akumulatorów, takich jak 6 V/15Ah, które są powszechnie stosowane w różnych aplikacjach, wiedza o ich napięciu jest kluczowa. Napięcie 4,8 V wskazuje, że akumulator jest w stanie rozładowania, co może wpłynąć na jego wydajność i żywotność. W praktyce, przy pomiarach napięcia akumulatorów, zawsze warto zwrócić uwagę na dokładność pomiaru i skalę, aby uniknąć błędnych interpretacji. Przykładowo, w przypadku użycia akumulatorów w systemach zasilających urządzenia elektroniczne, zrozumienie ich stanu na podstawie pomiaru napięcia jest kluczowe dla zapewnienia ciągłości pracy urządzeń. Dobre praktyki wymagają regularnego monitorowania stanu akumulatorów, co pozwala na ich prawidłowe eksploatowanie i wydłużenie ich żywotności.

Pytanie 25

Usuwając awarię w panelu sterowania układu klimatyzacji w pojeździe samochodowym w celu sprawdzenia działania naprawionego modułu, uszkodzony kondensator o wartości opisanej na schemacie ideowym jako 33n / 50V można na czas rozruchu zastąpić dwoma kondensatorami bipolarnymi o wartości

A. 33 nF / 25V połączonymi szeregowo.

B. 68 nF / 25V połączonymi równolegle.

C. 68 nF / 50V połączonymi szeregowo.

D. 15 nF / 50V połączonymi szeregowo.

Bardzo trafnie wybrana odpowiedź, bo właśnie dwa kondensatory 68 nF / 50V połączone szeregowo pozwolą Ci uzyskać zastępstwo kondensatora 33 nF / 50V. Wynika to z podstawowych zasad działania kondensatorów – przy połączeniu szeregowym pojemność się zmniejsza i obliczamy ją według wzoru na pojemność zastępczą (1/Cz = 1/C1 + 1/C2), więc dwa kondensatory 68 nF dadzą Ci 34 nF, co jest praktycznie akceptowalne jako zamiennik 33 nF. Dodatkowo napięcie pracy podnosi się do sumy napięć obu kondensatorów, ale w tym przypadku zostaje 50V, bo tyle wytrzyma każdy z nich osobno. Jest to bardzo popularna praktyka podczas napraw, zwłaszcza gdy nie masz pod ręką dokładnie takiego elementu, jaki był w oryginale. No i pamiętaj, że stosowanie kondensatorów bipolarnych jest tu bezpieczne, bo w układach z przemiennym kierunkiem napięcia nie ma ryzyka polaryzacji. Z mojego doświadczenia wynika, że tego typu zamienniki sprawdzają się świetnie w elektronice samochodowej, byle nie robić tego na stałe, tylko awaryjnie na czas testów. Zawsze też warto kontrolować tolerancję pojemności i dobierać elementy z tej samej serii – to niby drobiazg, ale bywa, że w praktyce uratuje cały układ przed dziwnym zachowaniem. Taka wiedza przydaje się nie tylko w szkolnych zadaniach, ale przede wszystkim przy pracy w serwisie czy podczas budowy własnych projektów.

Pytanie 26

Dokumentacją wyników pomiarów prowadzonych przy użyciu oscyloskopu jest

A. tabela pomiarowa.

B. pojedynczy wynik.

C. wydruk przebiegów zmiennych.

D. zestawienie pomiarów.

Dokumentacja wyników pomiarów prowadzonych przy użyciu oscyloskopu powinna zawierać wydruk przebiegów zmiennych, ponieważ to właśnie te przebiegi obrazują rzeczywisty kształt sygnałów elektrycznych, które mierzymy. Oscyloskop z zasady służy do obserwacji zmian napięcia w czasie – widzimy na ekranie charakterystyczne wykresy, np. sygnał sinusoidalny, prostokątny czy przebiegi z zakłóceniami. Wydruk tych przebiegów jest nie tylko dokumentem potwierdzającym przeprowadzenie pomiaru, ale też kluczowym dowodem na to, jak faktycznie wyglądał sygnał w danym układzie. Branżowe normy często wymagają zachowania takich wydruków, zwłaszcza przy pomiarach w laboratoriach czy podczas kontroli jakości w przemyśle elektronicznym. Z mojego doświadczenia wynika, że wiele pomiarów bez graficznej dokumentacji potrafi być później podważanych, bo suche liczby nie oddają np. obecności szumów, przesterowań czy zmian kształtu sygnału. Niejeden raz spotkałem się z sytuacją, gdzie na pierwszy rzut oka wartości były poprawne, ale dopiero analiza wydruku przebiegu ujawniała ukryte problemy – np. krótkie piki, przesterowania, które nie byłyby widoczne w tabeli pomiarowej. W praktyce, przy projektowaniu i serwisowaniu urządzeń elektronicznych, taki wydruk jest podstawą do analizy i rozwiązywania problemów. Poza tym coraz więcej oscyloskopów pozwala zapisywać przebiegi nie tylko na papierze, ale też w formie cyfrowej, co ułatwia archiwizację i późniejszą analizę. Tak naprawdę, bez tego elementu dokumentacja z pomiarów oscyloskopowych jest po prostu niepełna.

Pytanie 27

Zamieszczony rysunek przedstawia

A. układ napędowy zblokowany z napędem przednim.

B. klasyczny układ napędowy.

C. układ napędowy 4x4.

D. układ napędowy zblokowany z napędem tylnym.

Klasyczny układ napędowy, który przedstawia rysunek, jest jednym z najczęściej spotykanych rozwiązań w tradycyjnych samochodach osobowych. W tym układzie silnik jest umieszczony z przodu, co pozwala na łatwe zarządzanie przestrzenią w komorze silnikowej oraz optymalne rozmieszczenie masy. Przekazywanie momentu obrotowego na tylne koła odbywa się za pomocą wału napędowego oraz tylnego mostu, co zapewnia stabilność i dobrą przyczepność na nawierzchniach o wysokiej przyczepności. Taki układ jest charakterystyczny dla pojazdów rodzinnych oraz sedanów, które nie są przeznaczone do jazdy terenowej. Klasyczny układ napędowy jest również kompatybilny z szeroką gamą skrzyń biegów, co umożliwia dobrą dynamikę jazdy oraz efektywność paliwową. Ponadto, zastosowanie takiego układu pozwala na łatwiejsze naprawy i serwisowanie, ponieważ wiele komponentów jest powszechnie dostępnych na rynku. Warto zauważyć, że standardy branżowe, takie jak ISO 26262 dotyczące bezpieczeństwa funkcjonalnego, również uwzględniają te układy w kontekście niezawodności i efektywności działania.

Pytanie 28

Aby zweryfikować działanie czujnika temperatury powietrza NTC wyjętego z pojazdu, należy użyć

A. omomierza

B. wakuometru

C. woltomierza

D. amperomierza

Czujnik temperatury zasysanego powietrza NTC (Negative Temperature Coefficient) zmienia swoją rezystancję w zależności od temperatury otoczenia. Sprawdzając jego poprawność działania, omomierz staje się narzędziem pierwszego wyboru, ponieważ pozwala na pomiar rezystancji czujnika, co bezpośrednio przekłada się na jego funkcjonalność. W praktyce, przy pomiarze w temperaturze pokojowej, rezystancja czujnika NTC powinna mieścić się w określonym zakresie, zazwyczaj w granicach od kilku kiloomów do kilkudziesięciu kiloomów. W przypadku wykrycia wartości odbiegających od normy, można stwierdzić uszkodzenie czujnika lub jego niewłaściwe działanie. Dobrą praktyką jest porównanie zmierzonych wartości z danymi technicznymi dostarczonymi przez producenta czujnika, co zapewnia dokładną diagnostykę i pozwala na podjęcie odpowiednich działań serwisowych.

Pytanie 29

Do regularnych działań konserwacyjnych systemu klimatyzacji nie zalicza się

A. uzupełnienie czynnika chłodzącego

B. wymiana łożysk kompresora

C. wymiana osuszacza

D. wymiana oleju kompresora

Zarządzanie układami klimatyzacyjnymi wymaga zrozumienia różnicy pomiędzy czynnościami rutynowymi a bardziej skomplikowanymi procedurami konserwacyjnymi. Wymiana osuszacza jest podstawową czynnością, która ma na celu utrzymanie właściwego poziomu wilgotności w układzie, co jest niezbędne dla efektywnego działania klimatyzacji. Niedostateczna wymiana czynnika chłodzącego prowadzi do obniżenia wydajności chłodzenia, co może skutkować przegrzewaniem się kompresora. Podobnie, wymiana oleju kompresora jest kluczowa, ponieważ olej zapewnia nie tylko smarowanie, ale również chłodzenie komponentów, co jest niezbędne do ich długotrwałej pracy. Ignorowanie tych czynności może prowadzić do poważnych uszkodzeń układu, co często wiąże się z kosztownymi naprawami. Należy zauważyć, że wymiana łożysk kompresora jest skomplikowaną operacją, która zazwyczaj nie jest przeprowadzana w ramach rutynowej konserwacji, lecz w sytuacji, gdy występują objawy awarii, co stanowi istotny błąd myślowy, gdyż nieodpowiednie podejście do obsługi układu klimatyzacji może prowadzić do jego przedwczesnej degradacji.

Pytanie 30

Wskazanie "miękkiego" pedału hamulca po jego pierwszym naciśnięciu sugeruje

A. o nadmiernym skoku jałowym pedału hamulca

B. o zbyt dużym zużyciu elementów ciernych hamulca

C. o zapowietrzeniu systemu uruchamiającego hamulce

D. o awarii korektora sił hamowania

Miękki pedał hamulca, który występuje przy pierwszym naciśnięciu, najczęściej wskazuje na zapowietrzenie układu uruchamiającego hamulce. Zapowietrzenie to sytuacja, w której powietrze dostaje się do układu hydraulicznego hamulców, co powoduje zmniejszenie efektywności działania hamulców. W układzie hydraulicznym hamulców ciśnienie jest przenoszone przez ciecz, a obecność powietrza może prowadzić do nietypowych odczuć przy naciskaniu pedału. W praktyce, aby zdiagnozować taki problem, często wykonuje się odpowietrzanie układu hamulcowego, co polega na usunięciu powietrza z przewodów hamulcowych. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie regularnych przeglądów i konserwacji układów hamulcowych, aby zapewnić bezpieczeństwo i niezawodność systemu hamulcowego. Właściwe reagowanie na objawy, takie jak miękki pedał hamulca, jest kluczowe dla zapewnienia bezpieczeństwa na drodze.

Pytanie 31

Program komputerowy ESI[tronic] jest przeznaczony do

A. przeprowadzania diagnostyki pojazdu.

B. wyceny wartości części samochodowych.

C. kosztorysowania wartości samochodu.

D. ustawiania geometrii układu jezdnego.

Program ESI[tronic] to jedno z podstawowych narzędzi, jakie powinien znać każdy mechanik czy diagnosta samochodowy, który chce pracować na poważnie przy nowoczesnych pojazdach. Służy on głównie do przeprowadzania szeroko pojętej diagnostyki pojazdu – czyli odczytywania i kasowania błędów z różnych sterowników, monitorowania parametrów pracy podzespołów w czasie rzeczywistym, wykonywania testów elementów wykonawczych, aż po dostęp do schematów elektrycznych i procedur naprawczych. W praktyce wygląda to tak, że podłączasz interfejs do gniazda OBD i możesz diagnozować silnik, ABS, poduszki powietrzne, klimatyzację, skrzynię biegów i wiele innych modułów. Dla mnie osobiście to narzędzie nie do przecenienia – pozwala znaleźć przyczynę awarii dużo szybciej niż tradycyjne metody, no i w sposób praktycznie bezinwazyjny dla auta. ESI[tronic] jest produktem firmy Bosch, więc wszystkie dane są zgodne z zaleceniami producentów i aktualizowane na bieżąco. Co ciekawe, program ten często zawiera także informacje o kampaniach serwisowych i typowych usterkach danej marki lub modelu – mega przydatne! Jeśli ktoś rozważa pracę w warsztacie samochodowym, moim zdaniem powinien „oswoić się” z takimi systemami jak ESI[tronic] – to już właściwie standard branżowy, a nie żadna fanaberia. Diagnostyka komputerowa pojazdu to po prostu podstawa współczesnego serwisowania samochodów, które są coraz bardziej naszpikowane elektroniką.

Pytanie 32

Na ilustracji przedstawiono

A. cewkę wysokiego napięcia.

B. czujnik ciśnienia doładowania.

C. zawór sterowania podciśnieniem.

D. wtryskiwacz instalacji LPG.

Cewka wysokiego napięcia, jaką widzimy na ilustracji, pełni kluczową rolę w układzie zapłonowym silnika spalinowego. Jej głównym zadaniem jest przekształcanie niskiego napięcia z akumulatora na wysokie napięcie, które jest niezbędne do wywołania iskry w świecy zapłonowej. Taki proces jest fundamentalny dla prawidłowego funkcjonowania silnika, ponieważ iskra inicjuje proces spalania mieszanki paliwowo-powietrznej w komorze spalania. Warto zaznaczyć, że cewki są zazwyczaj projektowane zgodnie z normami branżowymi, co zapewnia ich niezawodność i efektywność. W praktyce, cewki wysokiego napięcia są również często stosowane w samochodach, które mają systemy z zapłonem bezstykowym, co zwiększa ich wydajność i redukuje zużycie paliwa. Właściwe zrozumienie budowy i funkcji cewki wysokiego napięcia jest kluczowe dla mechaników oraz techników zajmujących się naprawą i konserwacją pojazdów, co podkreśla znaczenie edukacji i praktycznego doświadczenia w tej dziedzinie.

Pytanie 33

Podczas diagnostyki silnika spalinowego z zapłonem iskrowym ZI stwierdzono falowanie obrotów podczas wciskania pedału hamulca. Prawdopodobną przyczyną jest usterka

A. układu wtryskowego.

B. serwomechanizmu.

C. sterowania turbosprężarką.

D. układu ABS.

Falowanie obrotów silnika spalinowego ZI podczas wciskania pedału hamulca najczęściej wynika z nieszczelności lub usterki serwomechanizmu wspomagania hamulców. Serwo pracuje na zasadzie wykorzystania podciśnienia z kolektora dolotowego. Jeśli membrana serwomechanizmu jest uszkodzona albo przewód podciśnieniowy jest nieszczelny, powietrze dostaje się do kolektora, co zmienia skład mieszanki i sterowanie obrotami silnika. Typowy objaw to właśnie niestabilne obroty na biegu jałowym, zwłaszcza po wciśnięciu hamulca. Z mojego doświadczenia bardzo często mechanicy mylą ten problem z usterką układu wtryskowego, ale to właśnie serwomechanizm jest kluczowy w tej sytuacji. Branżowe standardy napraw zakładają zawsze sprawdzenie szczelności układu podciśnienia przy takich objawach. Moim zdaniem w praktyce diagnostycznej warto zacząć właśnie od kontroli przewodu podciśnieniowego idącego od kolektora do serwa oraz samego zaworu zwrotnego. W wielu nowoczesnych autach błędy na temat mieszanki mogą sugerować problem z wtryskiem, ale przy powiązaniu z wciskaniem hamulca – bez dwóch zdań trzeba przyjrzeć się serwomechanizmowi. Taki test warsztatowy: uruchomienie silnika, lekkie naciśnięcie hamulca i obserwacja obrotów, bardzo szybko pozwala wykryć usterkę. Warto o tym pamiętać.

Pytanie 34

Aby zdiagnozować układ prostowniczy alternatora, należy użyć

A. amperomierza

B. woltomierza

C. omomierza

D. oscyloskopu

Jak dla mnie, korzystanie z omomierza do sprawdzenia układu prostowniczego alternatora to absolutna podstawa. Dzięki temu możemy zmierzyć opór elektryczny w obwodach, co jest kluczowe, gdy chcemy ocenić, w jakiej kondycji są diody prostownicze. Dioda prostownicza powinna mieć niską oporność, gdy przewodzi, i wysoką, gdy działa w kierunku zaporowym. Jeśli omomierz pokazuje niską rezystancję w obu kierunkach, to może to oznaczać, że dioda jest uszkodzona, a to prowadzi do problemów z całym układem prostowniczym. Regularne testy omomierzem to coś, co każdy mechanik powinien robić, bo to część dobrego planu diagnostycznego. Wiedza o tym, jak działa omomierz i co mówią jego wyniki, jest naprawdę istotna, żeby wszystko działało jak należy.

Pytanie 35

Pirometr to urządzenie, które pozwala na dokonanie pomiaru

A. hałasu

B. ciśnienia

C. wilgotności

D. temperatury

Pirometr to przyrząd służący do pomiaru temperatury, który wykorzystuje różne metody, takie jak promieniowanie podczerwone, do określenia ciepłoty obiektów. Zastosowanie pirometrów jest powszechne w przemyśle, np. w metalurgii, gdzie monitorowanie temperatury materiałów jest kluczowe dla zapewnienia ich jakości i bezpieczeństwa procesów. Pirometry bezkontaktowe są szczególnie przydatne, gdy mierzone obiekty są w ruchu lub zbyt gorące, aby można je było dotknąć. Przykładowo, w przemyśle spożywczym pirometry pozwalają na kontrolę temperatury w procesach obróbki termicznej, co jest zgodne z normami HACCP. Technologia pirometrii jest zgodna z międzynarodowymi standardami, co zapewnia dokładność i powtarzalność pomiarów.

Pytanie 36

Siły oraz momenty bezwładności pierwszego i drugiego rzędu kompensują się w czterosuwowym silniku o budowie rzędowej

A. ośmiocylindrowym

B. czterocylindrowym

C. trzycylindrowym

D. sześciocylindrowym

W silniku czterosuwowym o konstrukcji rzędowej sześciocylindrowej, siły i momenty bezwładności pierwszego i drugiego rzędu znoszą się, co prowadzi do równowagi dynamicznej. W przypadku silników z sześcioma cylindrami, ich ułożenie i symetria są optymalne dla minimalizacji wibracji i obciążeń na podzespoły. W praktyce, taki układ cylindrów pozwala na płynniejszą pracę silnika, co jest kluczowe dla zwiększenia komfortu jazdy oraz trwałości jednostki napędowej. W silnikach ośmiocylindrowych lub czterocylindrowych, różnice w ułożeniu cylindrów mogą prowadzić do większych drgań i obciążeń, które mogą negatywnie wpływać na żywotność komponentów. Zgodnie z dobrymi praktykami inżynieryjnymi, projektowanie silników, w których siły są zrównoważone, przyczynia się do poprawy wydajności i redukcji hałasów, co jest pożądane w nowoczesnych pojazdach.

Pytanie 37

Zespół działań związanych z obsługą oraz diagnostyką rozmontowanego rozrusznika na stanowisku kontrolno-pomiarowym nie obejmuje weryfikacji

A. cewki elektromagnetycznej

B. mechanizmu sprzęgającego

C. pracy pod obciążeniem

D. stanu łożysk wirnika

Odpowiedź 'pracy pod obciążeniem' jest poprawna, ponieważ w przypadku zdemontowanego rozrusznika nie jest możliwe przeprowadzenie testów obciążeniowych, które wymagają zarówno podłączenia do układu zasilania, jak i obciążenia mechanicznego. W standardowych procedurach diagnostycznych na stanowiskach kontrolno-pomiarowych, sprawdza się różne komponenty, takie jak łożyska wirnika, mechanizm sprzęgający oraz cewkę elektromagnetyczną, jednak test pracy pod obciążeniem można wykonać tylko w sytuacji, gdy rozrusznik jest zamontowany w pojeździe lub na urządzeniu, które dostarcza odpowiednie parametry pracy. Takie testy są kluczowe dla oceny rzeczywistych warunków funkcjonowania urządzenia, ale w przypadku demontażu, priorytetem staje się analiza poszczególnych elementów. W praktyce, właściwa diagnostyka pozwala na wczesne wykrywanie usterek i zapobiega ich eskalacji, co jest zgodne z najlepszymi praktykami utrzymania ruchu w pojazdach.

Pytanie 38

Przedstawiona na rysunku część jest elementem

A. rozrusznika.

B. prądnicy.

C. alternatora.

D. aparatu zapłonowego.

Przedstawiona na rysunku część to rozdzielacz zapłonu, kluczowy element aparatu zapłonowego w silnikach spalinowych. Jego główną funkcją jest przekazywanie wysokiego napięcia z cewki zapłonowej do odpowiednich cylindrów silnika w odpowiedniej kolejności. Dzięki temu procesowi pojazd może efektywnie przeprowadzać proces spalania. W praktyce oznacza to, że dobre funkcjonowanie rozdzielacza zapłonu ma bezpośredni wpływ na wydajność silnika, a także na emisję spalin. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie prawidłowego działania elementów układu zapłonowego dla bezpieczeństwa oraz efektywności pojazdu. W przypadku awarii rozdzielacza mogą wystąpić problemy z zapłonem, co prowadzi do niestabilnej pracy silnika, zwiększonego zużycia paliwa oraz wyższej emisji spalin. Dlatego w praktyce mechanicy regularnie sprawdzają stan aparatu zapłonowego w ramach konserwacji oraz diagnostyki silnika.

Pytanie 39

Na rysunku przedstawiono czujnik

A. przyspieszeń poprzecznych.

B. spalania stukowego.

C. przeciążeniowego podnoszenia szyb.

D. położenia kierownicy.

Poprawna odpowiedź to czujnik przyspieszeń poprzecznych, co jest potwierdzone konstrukcją przedstawioną na rysunku. Czujnik ten wykorzystuje efekt Halla, który jest kluczowy w detekcji zmian pola magnetycznego, co jest efektem działania przyspieszenia poprzecznego. W praktyce czujniki te są powszechnie stosowane w motoryzacji, na przykład w systemach zabezpieczeń, takich jak poduszki powietrzne, które reagują na gwałtowne zmiany prędkości pojazdu. Działają na zasadzie pomiaru przyspieszeń, co umożliwia ich aktywację w przypadku kolizji, co jest zgodne z normami bezpieczeństwa, takimi jak ECE R94. Dodatkowo, w zastosowaniach inżynieryjnych, czujniki te są kluczowe w systemach monitorowania stanu technicznego maszyn, gdzie wykrywają zmiany w ruchu, co pozwala na wczesne wykrywanie usterek.

Pytanie 40

System ESP gwarantuje

A. stabilizację toru ruchu

B. regulację prędkości jazdy

C. kontrolę poślizgu kół napędowych

D. elektroniczny podział sił hamowania

System ESP, czyli Electronic Stability Program, to naprawdę fajna rzecz w samochodach. Jego głównym zadaniem jest utrzymanie stabilności pojazdu na drodze. Jak to działa? No, właściwie to ESP monitoruje, jak się porusza auto i porównuje to z tym, jak ma jechać. Jeśli na przykład zaczniesz wchodzić w zakręt za szybko i auto zaczyna ślizgać się, to system automatycznie zareaguje, hamując jedno z kół, żeby przywrócić kontrolę. Takie sytuacje zdarzają się szczególnie na mokrej nawierzchni - w tedy ESP może pomóc uniknąć obrotu auta. Dzięki temu bezpieczeństwo na drodze rośnie, a wypadków jest mniej. W sumie, dzisiaj prawie każde nowe auto powinno mieć taki system, jak się spojrzy na wymagania Euro NCAP, to widać, jak ważne to jest.
