Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 9 maja 2026 02:39
Data zakończenia: 9 maja 2026 02:56

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiony na rysunku element to czujnik

A. dymu.

B. kontaktronowy.

C. optyczny.

D. podczerwieni.

Czujnik kontaktronowy to element magnetyczny, który reaguje na pole magnetyczne, co czyni go niezwykle przydatnym w różnych aplikacjach. Na zdjęciu widoczny jest standardowy model czujnika kontaktronowego, który składa się z dwóch ferromagnetycznych styków umieszczonych w hermetycznej szklanej obudowie. Kiedy pole magnetyczne zbliża się do czujnika, styki zamykają obwód, co może być wykorzystane w systemach alarmowych, detekcji otwierania drzwi lub okien oraz w różnych aplikacjach automatyki budynkowej. Standardowe zastosowanie czujników kontaktronowych obejmuje również systemy zabezpieczeń, gdzie ich zdolność do wykrywania obecności obiektów w ich pobliżu jest kluczowa. Zagłębiając się w praktyczne aspekty, czujniki te są często stosowane w inteligentnych domach oraz systemach monitorowania, co zapewnia użytkownikom większe bezpieczeństwo oraz komfort. Warto również zauważyć, że czujniki kontaktronowe są cenione za swoją niezawodność oraz długowieczność, co czyni je idealnym wyborem w wielu zastosowaniach branżowych.

Pytanie 2

Na rysunku przedstawiono symbol graficzny

A. sprężarki.

B. obrotomierza.

C. manometru.

D. silnika.

Wybór innej odpowiedzi, takiej jak manometr, obrotomierz czy silnik, wskazuje na błędne zrozumienie symboliki technicznej używanej w schematach. Manometr, służący do pomiaru ciśnienia, zazwyczaj przedstawiany jest jako okrąg z podziałką oraz wskazówką, co różni się od symbolu sprężarki. Obrotomierz, z kolei, jest urządzeniem mierzącym prędkość obrotową i jego symbol przedstawia zazwyczaj tarczę z podziałką i wskazówką, co nie jest zgodne z rysunkiem sprężarki. Silnik, jako element mechaniczny, również posiada swój charakterystyczny symbol, zazwyczaj bardziej złożony, często z dodatkowymi oznaczeniami wskazującymi na różne typy silników elektrycznych czy spalinowych. Pojawienie się wątpliwości co do rozpoznawania symboli może wynikać z braku wiedzy na temat standardów normujących te oznaczenia, takich jak normy ISO, które określają jednolite zasady przedstawiania elementów w dokumentacji technicznej. Ważne jest, aby nie mylić tych symboli, ponieważ prowadzi to do błędnych interpretacji schematów, co z kolei może mieć poważne konsekwencje w kontekście projektowania systemów czy ich eksploatacji. Zrozumienie różnic i znajomość odpowiednich symboli jest kluczowe w pracy inżynierskiej.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Element elektroniczny, którego symbol graficzny przedstawiono na rysunku, zmienia swoją rezystancję w zależności od wartości

A. prądu.

B. temperatury.

C. wilgotności.

D. napięcia.

Poprawna odpowiedź to "napięcia", ponieważ symbol graficzny przedstawiony na rysunku reprezentuje warystor, który jest elementem elektronicznym o zmiennej rezystancji w zależności od napięcia przyłożonego do jego końców. Warystory są używane głównie w obwodach ochrony przed przepięciami; ich główną funkcją jest ograniczenie napięcia do bezpiecznego poziomu w przypadku nagłego wzrostu. Na przykład, w systemach elektrycznych i elektronicznych, warystory mogą chronić delikatne komponenty przed uszkodzeniem spowodowanym przepięciami wywołanymi przez błyski piorunów lub wahania w sieci energetycznej. Dobrą praktyką jest stosowanie warystorów w układach zabezpieczeń, aby zapewnić długoterminową niezawodność i bezpieczeństwo urządzeń, co jest zgodne z normami IEC 61643-1 i UL 1449. Dodatkowo, warystory są stosowane w różnych aplikacjach, takich jak zasilacze UPS, gdzie chronią przed nagłymi wzrostami napięcia, co jest kluczowe dla stabilności i wydajności całego systemu.

Pytanie 5

Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA

A. 220 Ohm

B. 820 Ohm

C. 120 Ohm

D. 420 Ohm

Dobór rezystora o wartości 420 Ohm do połączenia w szereg z diodą LED niebieską o napięciu przewodzenia 3,8 V jest poprawny, ponieważ zapewnia on odpowiedni spadek napięcia przy zadanym prądzie 10 mA. Przy napięciu zasilania wynoszącym 8 V, spadek napięcia na rezystorze obliczamy jako różnicę między napięciem zasilania a napięciem diody: 8 V - 3,8 V = 4,2 V. Aby uzyskać prąd 10 mA (0,01 A), korzystamy z prawa Ohma: R = U/I, gdzie U to spadek napięcia, a I to prąd. W naszym przypadku: R = 4,2 V / 0,01 A = 420 Ohm. Taki dobór rezystora jest zgodny z zasadami bezpieczeństwa i efektywności energetycznej. W praktyce, stosując odpowiednią wartość rezystora, można skutecznie chronić diodę przed zbyt wysokim prądem, co mogłoby prowadzić do jej uszkodzenia. Warto również przypomnieć, że w zastosowaniach LED, impulsy prądowe powinny być kontrolowane, aby zachować długowieczność komponentów. Znajomość tych zasad jest kluczowa w projektowaniu układów elektronicznych, szczególnie w kontekście zastosowań oświetleniowych.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Zakres częstotliwości, podany w dokumentacji technicznej wzmacniacza, to

A. częstotliwość graniczna górna

B. różnica między częstotliwością graniczną górną a dolną

C. suma częstotliwości granicznych górnej i dolnej

D. częstotliwość graniczna dolna

Pasmo przenoszenia wzmacniacza to taki zakres częstotliwości, w jakim działa on najlepiej. Można to opisać jako różnicę między górną a dolną częstotliwością graniczną. Tak więc, odpowiedź, którą wybrałeś, jest jak najbardziej trafna. W praktyce jest to mega ważne dla osób projektujących systemy audio, telekomunikacyjne czy inne urządzenia elektroniczne, gdzie jakość sygnału jest kluczowa. Na przykład, wzmacniacze audio zazwyczaj mają pasmo przenoszenia od 20 Hz do 20 kHz, co jest zbliżone do tego, co jesteśmy w stanie usłyszeć. Wzmacniacze operacyjne także mają swoje pasma, które trzeba zawsze brać pod uwagę przy projektach układów. Zrozumienie pasma przenoszenia naprawdę pomaga w optymalizacji projektów i eliminacji zniekształceń, co jest zgodne z tym, co powinno być w dobrym inżynieryjnym podejściu.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jaki czujnik pozwala na pomiar naprężeń mechanicznych w konstrukcjach?

A. Czujnik hallotronowy

B. Czujnik tensometryczny

C. Czujnik magnetyczny

D. Czujnik pojemnościowy

Czujnik tensometryczny jest specjalistycznym urządzeniem, które umożliwia pomiar naprężeń mechanicznych w elementach konstrukcyjnych poprzez wykorzystanie zasady zmiany oporu elektrycznego pod wpływem odkształceń. Tensometry działają na bazie efektu tensometrycznego, gdzie cienkie przewody lub folia, umieszczone na powierzchni mierzonego elementu, zmieniają swoją rezystancję w zależności od odkształceń mechanicznych. Przykłady zastosowania czujników tensometrycznych obejmują monitorowanie naprężeń w mostach, budynkach oraz innych konstrukcjach inżynierskich, co pozwala na wczesne wykrywanie uszkodzeń i zapewnia bezpieczeństwo użytkowników. Stanowią one integralną część systemów monitorowania strukturalnego, które są zgodne z normami, takimi jak ISO 3340, dotyczące oceny stanu technicznego obiektów. Dzięki ich wysokiej dokładności i niezawodności, czujniki tensometryczne są kluczowym narzędziem w inżynierii, umożliwiającym projektowanie bezpieczniejszych i bardziej efektywnych konstrukcji.

Pytanie 11

Po uruchomieniu regulowanego zasilacza laboratoryjnego zauważono, że urządzenie nie funkcjonuje, a wskaźnik (dioda LED) nie jest aktywowany. Sprawdzono stan gniazda, do którego podłączono zasilacz i nie wykryto w nim uszkodzeń. Proces lokalizacji awarii w zasilaczu należy rozpocząć od weryfikacji

A. dioda elektroluminescencyjna

B. bezpiecznika aparatowego

C. podzespołów pasywnych

D. prostownika

Bezpiecznik aparatu to taki kluczowy element, który chroni obwody elektryczne przed zbyt dużym prądem. To ważne, bo jak prąd jest za wysoki, to może zniszczyć różne części w układzie. Gdy korzystasz z laboratoryjnego zasilacza regulowanego i zauważysz, że dioda LED nie świeci, a gniazdo zasilające działa normalnie, to pierwszą rzeczą, którą warto sprawdzić, jest bezpiecznik. Jeśli jest przepalony, to zasilacz w ogóle nie będzie działał, co może być frustrujące. Regularne sprawdzanie bezpieczników i ich wymiana na właściwe wartości to dobra praktyka, żeby sprzęt działał bez problemu. A jak już znajdziesz uszkodzony bezpiecznik, to pamiętaj, żeby go wymienić z zachowaniem zasad bezpieczeństwa. Warto też zapisywać, kiedy i co się wymienia, bo to pomaga w lepszym zarządzaniu sprzętem elektronicznym.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Na rysunku przedstawiono wtyk i gniazdo typu

A. HDMI

B. USB

C. S-Video

D. FireWire

Wybór odpowiedzi innej niż HDMI często wynika z pewnych nieporozumień dotyczących funkcji i wyglądu różnych złączy. USB, na przykład, to interfejs zaprojektowany głównie do przesyłania danych oraz zasilania urządzeń, co sprawia, że jego zastosowania w kontekście przesyłania sygnału audio-wideo są ograniczone. USB może obsługiwać przesyłanie obrazu w niektórych przypadkach dzięki protokołom takim jak USB-C, jednak nie jest to jego pierwotne przeznaczenie. FireWire, choć był popularny w przesyłaniu danych wideo w przeszłości, jest teraz mniej powszechnie używany i nie dorównuje elastyczności HDMI w kontekście współczesnych potrzeb audio-wideo. Z kolei S-Video to starszy standard przesyłania sygnału wideo, który nie obsługuje przesyłu audio i ma znacznie niższą jakość obrazu w porównaniu do HDMI, co czyni go zdecydowanie nieodpowiednim wyborem w nowoczesnych aplikacjach. Zrozumienie różnic pomiędzy tymi technologiami i ich odpowiednich zastosowań jest kluczowe w kontekście wyboru odpowiednich rozwiązań do przesyłania sygnału audio-wideo.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Na rysunku przedstawiono schemat zastępczy dla składowej zmiennej generatora

A. Meissnera

B. Hartleya

C. Colpittsa

D. z mostkiem RC

Generator Hartleya jest jednym z popularnych typów generatorów oscylacyjnych, który znajduje zastosowanie w różnych dziedzinach elektroniki, w tym w telekomunikacji i systemach radiowych. Charakteryzuje się on unikalną strukturą, gdzie dwie cewki indukcyjne są połączone w sposób, który umożliwia podział indukcyjności. W obwodzie tym wykorzystuje się kondensator, który wspólnie z cewkami tworzy obwód rezonansowy. Dzięki tej konstrukcji, generator Hartleya może generować sygnały o wysokiej stabilności i czystości, co jest kluczowe w aplikacjach wymagających precyzyjnego sygnalizowania. W praktyce, takie generatory są używane w nadajnikach radiowych oraz w systemach, które wymagają generowania sygnałów o określonej częstotliwości. Standardy jakościowe, takie jak ISO 9001, podkreślają znaczenie stosowania niezawodnych układów elektronicznych, co czyni generator Hartleya atrakcyjnym wyborem do zastosowań komercyjnych i przemysłowych.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

W instrukcji dotyczącej uruchamiania urządzenia znajduje się polecenie: "...dostosować obwód rezonansowy przy pomocy trymera do częstotliwości...". Czym jest trymer?

A. potencjometrem

B. kondensatorem dostrojczym

C. cewką regulowaną

D. filtr z regulowaną indukcyjnością

Potencjometr, cewka regulowana i filtr z regulowaną indukcyjnością to terminy, które często są mylone z kondensatorem dostrojczym, ale mają zupełnie inne właściwości i zastosowania. Potencjometr to element pasywny, który pozwala na regulację oporu w obwodzie elektrycznym, co jest przydatne w aplikacjach takich jak regulacja głośności w audio czy w kontrolerach jasności. Choć potencjometry mogą wpływać na sygnał elektryczny, nie są one używane do dostrajania częstotliwości, ponieważ nie zmieniają pojemności ani nie mają związku z obwodami rezonansowymi. Cewka regulowana, z kolei, to element indukcyjny, którego indukcyjność można modyfikować, ale nie jest to odpowiednik kondensatora dostrojczego. Cewki regulowane są stosowane w aplikacjach, gdzie zmiana indukcyjności jest kluczowa, jak w transformatorach czy filtrach, jednak same w sobie nie służą do regulacji pojemności. Filtr z regulowaną indukcyjnością również ma swoje specyficzne zastosowanie w filtracji sygnałów, ale nie zmienia pojemności obwodu w taki sposób, aby dostroić go do konkretnej częstotliwości. Typowym błędem w takich rozważaniach jest mylenie funkcji i zastosowań tych elementów; każdy z nich pełni inną rolę w obwodach elektronicznych, co jest kluczowe dla ich prawidłowego działania. Aby uzyskać pełne zrozumienie pojęć związanych z elektroniką, ważne jest, aby dokładnie poznawać właściwości i zastosowanie każdego z tych elementów.

Pytanie 20

Przedstawiony na schemacie układ pomiarowy służy do pomiaru

A. spadku napięcia na odbiorniku R1

B. sumy spadku napięć na odbiornikach R1 i R2

C. spadku napięcia na odbiorniku R2

D. różnicy spadku napięć na odbiornikach R1 i R2

Dobrze, że wybrałeś spadek napięcia na R2. To dlatego, że woltomierz podłączył się równolegle do tego odbiornika. W praktyce to oznacza, że mierzysz napięcie, które spada na R2 i to jest bardzo ważne, gdy analizujesz obwody elektryczne. Podłączanie woltomierza równolegle to standard, bo dzięki temu dostajesz dokładne wyniki, które są naprawdę przydatne w diagnostyce i ocenie, jak działają urządzenia. Na przykład, gdy analizujesz obwody zasilające, precyzyjny pomiar spadków napięcia na różnych odbiornikach może pomóc zauważyć problemy z zasilaniem lub poprawić działanie sprzętu. Warto też pamiętać, że są normy, jak IEC 61010, które podkreślają, jak ważne są prawidłowe techniki pomiarowe dla bezpieczeństwa i dokładności w elektryce.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Jaki skutek wywoła zmniejszenie wartości pojemności kondensatora C2 w układzie zasilacza napięcia stałego, którego schemat przedstawiono na rysunku?

A. Zmaleje wartość napięcia UWE

B. Zmniejszą się tętnienia napięcia UWE

C. Zwiększą się tętnienia napięcia UWE

D. Wzrośnie wartość napięcia UWE

Zwiększenie wartości tętnień napięcia UWE po zmniejszeniu pojemności kondensatora C2 wynika z jego roli jako filtru w układzie zasilacza napięcia stałego. Kondensatory w układach zasilających są kluczowe dla wygładzania tętnień, które pojawiają się po wyprostowaniu sygnału zmiennego. Gdy pojemność kondensatora jest mniejsza, ma on ograniczoną zdolność do przechowywania ładunku, co prowadzi do większych wahań napięcia na wyjściu. Przykładem zastosowania jest zasilacz impulsowy, gdzie kondensatory filtrujące są używane do eliminacji tętnień, zapewniając stabilne napięcie dla komponentów elektronicznych. W praktyce, aby zoptymalizować pracę zasilacza, zaleca się dobór kondensatorów zgodnie z ich pojemnością, co jest zgodne z normami dotyczącymi zasilania i stabilności układów elektronicznych. Wartości pojemnościowe kondensatorów są często określane na podstawie analizy charakterystyk pracy układu, co jest kluczowe dla zapewnienia jego efektywności.

Pytanie 24

Zdjęcie przedstawia

A. generator.

B. mostek Maxwella.

C. oscyloskop.

D. zasilacz.

Odpowiedź "generator" jest poprawna, ponieważ urządzenie przedstawione na zdjęciu to generator sygnałów, który jest kluczowym narzędziem w elektronice i telekomunikacji. Generatory sygnałów są wykorzystywane do tworzenia przebiegów elektrycznych w różnych zastosowaniach, takich jak testowanie układów elektronicznych, symulacje, a także edukacja w dziedzinie elektroniki. Na panelu przednim widoczne są elementy takie jak pokrętło regulacji częstotliwości (FREQ RANGE) oraz poziomu sygnału (SIGNAL), które umożliwiają precyzyjne dostosowanie wyjściowego sygnału. W praktyce, generatory są wykorzystywane do wytwarzania sygnałów sinusoidalnych, prostokątnych czy trójkątnych, co jest niezbędne w testowaniu odpowiedzi częstotliwościowej różnych urządzeń. Zgodnie z dobrymi praktykami, użytkowanie generatorów powinno być zgodne z określonymi normami, takimi jak ANSI/ISA-5.1, które definiują standardy dla instrumentów pomiarowych, co zapewnia ich poprawne działanie oraz dokładność pomiarów.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Na rysunku przedstawiono

A. wtórnik emiterowy.

B. układ wspólnej bazy.

C. układ Darlingtona.

D. wzmacniacz przeciwsobny.

Układ Darlingtona, nazywany również parą Darlingtona, składa się z dwóch tranzystorów połączonych w taki sposób, że emiter pierwszego tranzystora jest podłączony do bazy drugiego. Taka konfiguracja pozwala na bardzo wysokie wzmocnienie prądowe, co sprawia, że jest niezwykle przydatna w aplikacjach wymagających dużych prądów wyjściowych przy stosunkowo niskim sygnale wejściowym. Przykładowo, układy Darlingtona są często stosowane w stopniach wyjściowych wzmacniaczy audio, gdzie wymagana jest zdolność do sterowania głośnikami. Dodatkowo, są wykorzystywane w automatyzacji, gdzie mogą działać jako elementy sterujące w przekaźnikach lub silnikach. Dzięki swojej architekturze, układ Darlingtona zmniejsza również stratę prądu i zwiększa efektywność energetyczną. W praktyce, dobre praktyki w projektowaniu układów elektronicznych zalecają użycie pary Darlingtona w sytuacjach, w których istotne jest niskie napięcie na wejściu i wysokie wzmocnienie na wyjściu.

Pytanie 29

Przedstawiony na rysunku symbol graficzny dotyczy czujnika

A. indukcyjnego.

B. magnetycznego.

C. pojemnościowego.

D. piezoelektrycznego.

Czujnik magnetyczny jest stosowany w wielu aplikacjach przemysłowych i codziennych, a jego symbol graficzny, przedstawiony na rysunku, wskazuje na obecność magnesu. Czujniki tego typu działają na zasadzie detekcji pola magnetycznego, co sprawia, że są idealne do pomiaru oraz lokalizacji obiektów ferromagnetycznych. Przykładowo, czujniki magnetyczne znajdują zastosowanie w automatyce budynkowej do wykrywania obecności drzwi oraz okien. W przemyśle mogą być wykorzystywane do zliczania obrotów wałów w maszynach lub w systemach bezpieczeństwa do detekcji ruchu. Zgodnie z normą IEC 60947-5-2, czujniki te muszą spełniać określone wymagania jakościowe, co zapewnia ich niezawodność i długotrwałą pracę. Dobrym przykładem zastosowania czujników magnetycznych są systemy alarmowe, gdzie wykrywanie otwarcia drzwi lub okna jest kluczowe dla bezpieczeństwa obiektu. Warto również zauważyć, że czujniki te mogą być wykorzystywane w połączeniu z innymi technologiami, takimi jak czujniki indukcyjne czy pojemnościowe, co zwiększa ich funkcjonalność.

Pytanie 30

Jaką funkcję pełni rezystor RE we wzmacniaczu OE, którego schemat przedstawiono na rysunku?

A. Stabilizuje punkt pracy tranzystora.

B. Zmniejsza pasmo przenoszenia wzmacniacza.

C. Zabezpiecza tranzystor przed przeciążeniem.

D. Zapewnia kompensację zmian napięcia baza-emiter.

Rezystor RE we wzmacniaczu OE ma kluczowe znaczenie dla stabilizacji punktu pracy tranzystora. Wprowadza on ujemne sprzężenie zwrotne, które stabilizuje prąd kolektora Ic wobec zmian temperatury oraz wahań parametrów tranzystora. Ujemne sprzężenie zwrotne polega na tym, że wzrost prądu kolektora powoduje większy spadek napięcia na rezystorze RE, co z kolei prowadzi do obniżenia napięcia na bazie tranzystora. Taki mechanizm chroni przed niepożądanym wzrostem prądu, co jest istotne w praktycznych zastosowaniach, gdzie stabilność pracy układów elektronicznych jest kluczowa. Wzmacniacze operacyjne i układy analogowe często korzystają z tej zasady, aby zapewnić niezawodność działania w różnych warunkach. Dobrą praktyką w projektowaniu układów elektronicznych jest uwzględnienie rezystora RE, aby poprawić stabilność oraz wydajność układu. W przypadku zmiany temperatury lub parametrów tranzystora, punkt pracy pozostaje stabilny. Takie podejście są zgodne z zaleceniami norm dotyczących projektowania wzmacniaczy, co prowadzi do bardziej niezawodnych i przewidywalnych wyników pracy.

Pytanie 31

Termin PDP odnosi się do typów wyświetlaczy

A. plazmowych

B. fluorescencyjnych

C. diodowych

D. ciekłokrystalicznych

PDP, czyli Plazma Display Panel, odnosi się do technologii wyświetlaczy plazmowych, które wykorzystują gazy szlachetne do generowania obrazu. W plazmowych wyświetlaczach, dwa cienkie szkła są pokryte warstwą fosforu i wypełnione gazem, takim jak argon czy neon. Kiedy na te gazy działa wysoka energia elektryczna, powstają cząstki plazmy, które emitują światło. Wyświetlacze plazmowe oferują szeroki kąt widzenia, żywe kolory i doskonały kontrast, co czyni je idealnym rozwiązaniem dla dużych ekranów telewizyjnych i projektorów. W praktyce, plazmy były popularne w telewizorach wysokiej rozdzielczości, szczególnie w dużych formatach. Choć technologia OLED zyskała na popularności, plazmowe wyświetlacze wciąż pozostają istotnym elementem w kontekście technologii wizualnych, dostarczając wyjątkową jakość obrazu przy odpowiednim oświetleniu pomieszczenia.

Pytanie 32

W analizowanym układzie przeprowadzono pomiar rezystancji Rx. Zgodnie z normami wartość rezystancji R_x=(10,06±0,03) Ω. Który z wyników pomiarowych nie jest zgodny z normą?

A. Rx = 10,09 Ω

B. Rx = 10,03 Ω

C. Rx = 10,00 Ω

D. Rx = 10,06 Ω

Odpowiedź Rx = 10,00 Ω jest prawidłowa, ponieważ wartość ta znajduje się poza dopuszczalnym zakresem błędu pomiarowego określonego przez normę. Zgodnie z danymi, rezystancja Rx powinna wynosić 10,06 Ω z tolerancją ±0,03 Ω, co oznacza, że akceptowalne wartości rezystancji mieszczą się w przedziale od 10,03 Ω do 10,09 Ω. Wartość 10,00 Ω jest poniżej dolnej granicy normy, co czyni ją niezgodną z wymaganiami. W praktyce, takie pomiary są istotne w kontekście zapewnienia jakości produktów elektronicznych, gdzie każda jednostka musi spełniać określone specyfikacje. Normy takie jak IEC 60068-2-6 dostarczają wytycznych dotyczących testowania i określania tolerancji, co jest kluczowe w procesach produkcyjnych. Właściwe zrozumienie tolerancji w pomiarach rezystancji jest niezbędne do analizy i oceny właściwości materiałów oraz zapewnienia ich niezawodności w zastosowaniach inżynieryjnych.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jaką funkcję pełni urządzenie zaznaczone na rysunku numerem 1?

A. Koncentratora fali elektromagnetycznej zestawu.

B. Selektora wyboru kanału telewizyjnego odbieranego przez zestaw.

C. Selektora wyboru standardu fonii odbieranego kanału telewizyjnego.

D. Wzmacniacza pierwszej pośredniej częstotliwości satelitarnej.

To urządzenie, które zaznaczyłeś na rysunku 1, to konwerter LNB, czyli Low Noise Block. Robi on naprawdę ważną robotę w systemach satelitarnych. Jego głównym zadaniem jest odbieranie sygnałów satelitarnych, które są wysyłane na bardzo wysokich częstotliwościach, a następnie zmienia je na niższe. Dzięki temu tuner satelitarny może je dalej przetwarzać. LNB działa w zakresie częstotliwości od 11,7 do 12,5 GHz, a sygnał, który z niego wychodzi, to od 950 do 1750 MHz. Dzięki zastosowaniu LNB mamy lepszą wydajność, bo przekształcanie sygnału na niższą częstotliwość zmniejsza straty, kiedy sygnał leci przez kabel do odbiornika. To naprawdę ważne, żeby konwerter działał sprawnie, bo wtedy mamy lepszy odbiór telewizji satelitarnej, w tym wysoka jakość obrazu i płynność.

Pytanie 35

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję

A. preskalera i detektora AM.

B. filtru górnoprzepustowego i dzielnika napięcia.

C. filtru dolnoprzepustowego i generatora strojonego napięciem.

D. detektora częstotliwości i detektora fazy.

Wybranie odpowiedzi, które nie do końca rozumieją rolę poszczególnych elementów w pętli PLL, może wywołać poważne zamieszanie. Detektor częstotliwości i detektor fazy to super ważne części, ale nie mają tych samych funkcji co filtr czy generator. Detektor fazy porównuje fazy sygnałów, ale nie wygładza ich, ani nie generuje sygnałów o zmiennej częstotliwości. A filtr górnoprzepustowy? To nie jego teren, bo on przepuszcza wysokie częstotliwości, a nam tu chodzi o eliminację zakłóceń w niższych pasmach. Co więcej, inne elementy jak preskalery czy detektory AM też nie grają tu kluczowej roli. Żeby skutecznie wdrożyć PLL, musisz dobrze rozumieć, jak działa filtr dolnoprzepustowy, który stabilizuje system, i generator strojony napięciem, który precyzyjnie generuje sygnały. Różne nieporozumienia związane z tymi tematami mogą się odbić na projektowaniu układów elektronicznych i ich późniejszym użytkowaniu w praktyce, co z kolei może wpływać na niezawodność i wydajność systemów telekomunikacyjnych.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

W firmie produkującej radiatory z aluminiowych kształtowników pracuje pięć osób. Każda z nich wytwarza codziennie 30 radiatorów. Na wykonanie 10 radiatorów potrzebny jest jeden kształtownik aluminiowy. Ile wynosi dzienny koszt nabycia materiałów do produkcji, jeśli jeden kształtownik kosztuje 50 zł?

A. 150 zł

B. 750 zł

C. 2 500 zł

D. 500 zł

Aby obliczyć dzienny koszt zakupu materiałów do produkcji radiatorów, należy najpierw ustalić, ile radiatorów produkują wszyscy pracownicy razem. Każdy z pięciu pracowników wykonuje 30 radiatorów dziennie, co daje 5 * 30 = 150 radiatorów. Ponieważ jeden kształtownik aluminiowy wystarcza na wykonanie 10 radiatorów, potrzebujemy 150 / 10 = 15 kształtowników. Koszt jednego kształtownika wynosi 50 zł, zatem całkowity koszt zakupu materiałów wyniesie 15 * 50 zł = 750 zł. W praktyce, znajomość kosztów materiałowych jest kluczowa dla efektywnego zarządzania produkcją w zakładach przemysłowych. Monitorowanie tych kosztów pozwala na optymalizację procesów i zwiększenie rentowności firmy. Zastosowanie odpowiednich standardów dotyczących zarządzania materiałami, takich jak Just-In-Time, może również przyczynić się do redukcji nadmiarów materiałowych oraz kosztów magazynowania.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

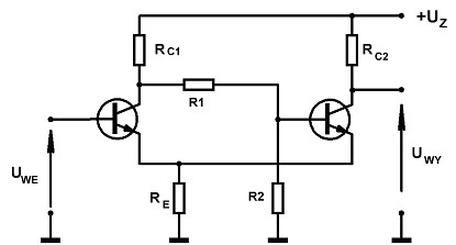

Na rysunku przedstawiono schemat układu przerzutnika Schmitta. Rezystancja R_E w tym układzie zapewnia

A. sprzężenie zwrotne, dzięki któremu układ wykazuje histerezę.

B. zmniejszenie stromości zbocza sygnału wyjściowego.

C. usunięcie składowej stałej w sygnale wyjściowym.

D. zmniejszenie napięciowego poziomu wyzwalania.

Rezystancja R_E w układzie przerzutnika Schmitta pełni kluczową rolę w tworzeniu sprzężenia zwrotnego, co skutkuje zjawiskiem histerezy. Histereza jest niezwykle istotna w aplikacjach, gdzie sygnały wejściowe mogą być poddane zakłóceniom i szumom. Dzięki niej, układ przerzutnika potrafi odróżnić sygnały wejściowe o różnych poziomach napięcia, co pozwala na bardziej stabilne działanie. W praktyce, przerzutniki Schmitta znajdują zastosowanie w cyfrowych układach logiki, generatorach, a także w systemach automatyki. Gdy napięcie wejściowe wzrasta, układ przełącza się na stan wysoki przy określonym progu, a następnie przy spadku napięcia, przełącza się z powrotem na stan niski przy innym, niższym progu. Taki mechanizm minimalizuje ryzyko fałszywych przełączeń, co jest zgodne z zasadami projektowania układów elektronicznych, które dążą do minimalizacji wpływu zakłóceń. To podejście jest szczególnie ważne w aplikacjach, gdzie stabilność sygnału ma kluczowe znaczenie.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
