Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.01 - Wykonywanie robót zbrojarskich i betoniarskich
Data rozpoczęcia: 7 maja 2026 20:53
Data zakończenia: 7 maja 2026 21:10

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono węzeł zbrojarski

A. krzyżowy.

B. dwurzędowy.

C. martwy.

D. prosty.

Węzeł zbrojarski prosty, który przedstawiono na rysunku, jest kluczowym elementem konstrukcji żelbetowych. Charakteryzuje się on szczególnym sposobem łączenia prętów, gdzie jeden pręt jest owinięty wokół drugiego w kształcie litery 'S'. Taki sposób wiązania jest praktycznie stosowany w budownictwie, ponieważ zapewnia stabilność oraz wystarczającą nośność konstrukcji. Węzeł prosty pozwala na efektywne przenoszenie obciążeń, co jest szczególnie istotne w przypadku elementów, które muszą wytrzymać różnorodne siły działające na budowlę. Praktyczne zastosowania tego typu węzła obejmują połączenia w fundamentach, słupach oraz stropach, gdzie wymagana jest wysoka odporność na zginanie. Dobrą praktyką w inżynierii budowlanej jest stosowanie węzłów prostych w miejscach, gdzie napotykamy duże obciążenia, co zwiększa bezpieczeństwo i trwałość konstrukcji. Ponadto, węzeł prosty jest łatwy do wykonania, co przyspiesza proces budowy i obniża koszty robocizny. Znajomość tego typu złączeń jest niezbędna dla inżynierów i budowniczych, aby móc projektować efektywne i bezpieczne konstrukcje.

Pytanie 2

Urządzenie przedstawione na rysunku należy stosować do

A. zgrzewania punktowego stali zbrojeniowej.

B. spawania elektrycznego prętów zbrojenia.

C. spawania gazowego prętów zbrojenia.

D. cięcia grubej stali zbrojeniowej.

To urządzenie, które widzisz na obrazku, to zgrzewarka punktowa. Jak najbardziej nadaje się do zgrzewania stali zbrojeniowej. Wiesz, zgrzewanie punktowe to jedna z najpopularniejszych metod w przemyśle budowlanym czy motoryzacyjnym. Cały proces polega na podaniu prądu o dużym natężeniu w miejscu, gdzie dwa elementy się stykają. Dzięki temu materiał się nagrzewa i topnieje, co sprawia, że elementy łączą się na stałe. Przykładowo, w budownictwie używa się jej do łączenia prętów w konstrukcjach betonowych. To jest ważne dla wytrzymałości całej budowli. Wg norm branżowych takie połączenia muszą spełniać konkretne wymagania jakościowe, a zgrzewanie punktowe jest uznawane za jedną z najefektywniejszych metod. I co istotne, zgrzewanie punktowe jest naprawdę szybkie, co w projektach, gdzie czas ma znaczenie, jest kluczowe.

Pytanie 3

Do łączenia prętów zbrojeniowych w żelbetowej płycie przy użyciu drutu wiązałkowego wykorzystuje się węzły zbrojeń

A. proste

B. krzyżowe

C. podwójne

D. martwe

W odpowiedzi na pytanie dotyczące łączenia prętów zbrojenia żelbetowej płyty za pomocą drutu wiązałkowego, wybór węzła prostego jest jak najbardziej uzasadniony. Węzły proste, zwane także węzłami jednorazowymi, są najczęściej stosowane w praktyce budowlanej do łączenia prętów w konstrukcjach żelbetowych. Ich zaletą jest prostota wykonania oraz skuteczność w zapewnieniu stabilności połączeń. Przy użyciu drutu wiązałkowego, węzeł prosty pozwala na łatwe i szybkie połączenie prętów, co przyspiesza proces zbrojenia. Dodatkowo, taki węzeł zapewnia odpowiednią rozkład sił w konstrukcji, co jest zgodne z zasadami inżynierii budowlanej oraz normami, takimi jak Eurokod 2, które mówią o projektowaniu konstrukcji z betonu zbrojonego. Przykładem zastosowania węzłów prostych mogą być płyty fundamentowe, gdzie prawidłowe połączenie prętów zbrojeniowych jest kluczowe dla nośności i trwałości całej konstrukcji.

Pytanie 4

Na którym rysunku przedstawiono węzeł zbrojarski martwy?

A. D.

B. C.

C. B.

D. A.

Węzeł zbrojarski martwy charakteryzuje się tym, że pręty zbrojeniowe są połączone w sposób uniemożliwiający ich późniejsze napięcie. W kontekście standardów budowlanych, węzły martwe są często stosowane w elementach konstrukcyjnych, gdzie nie przewiduje się późniejszej regulacji naprężeń, jak np. w fundamentach czy niektórych elementach stropów. Rysunek D przedstawia idealny przykład takiego węzła, gdzie pręty są rozmieszczone i połączone tak, aby cała konstrukcja była stabilna bez konieczności dalszych działań na etapie robót budowlanych. W praktyce, zastosowanie węzłów martwych pozwala na uproszczenie procesu montażu oraz zwiększa efektywność stosowania materiałów. Warto także pamiętać, że zgodnie z normami PN-EN 1992-1-1, odpowiednie projektowanie zbrojenia jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Właściwe zrozumienie węzłów zbrojarskich martwych jest istotne dla inżynierów budowlanych, którzy muszą umieć dobierać odpowiednie rozwiązania do specyfiki projektu oraz warunków obciążeniowych.

Pytanie 5

Jakie narzędzie najczęściej wykorzystuje się do poziomego transportu niewielkiej ilości mieszanki betonowej, potrzebnej na jedną zmianę, przy dystansie do 40 m?

A. taczki

B. japonki

C. wózki

D. kastry

Wybór innych narzędzi do transportu mieszanki betonowej, takich jak wózki, japonki czy kastry, wiąże się z różnymi ograniczeniami i nieefektywnością w kontekście przewozu na krótkich dystansach. Wózki, mimo że oferują większą pojemność, często są stosowane w sytuacjach, gdzie odległości transportu przekraczają 40 metrów. Używanie wózków w takich warunkach może prowadzić do trudności w manewrowaniu na niewielkich przestrzeniach, co może spowodować opóźnienia w pracy oraz zwiększenie ryzyka wypadków. Japonki, z kolei, nie są narzędziem przeznaczonym do transportu materiałów budowlanych; są one zazwyczaj używane do przenoszenia lekkich przedmiotów, co czyni je nieodpowiednimi w kontekście transportu ciężkiego betonu. Kastry, będące pojemnikami do gromadzenia materiałów, również nie są odpowiednie do transportu, ponieważ ich konstrukcja nie umożliwia łatwego przemieszczania się po placu budowy. Zastosowanie tych narzędzi może prowadzić do nieefektywnego wykorzystania czasu pracy oraz zwiększonego wysiłku pracowników, co jest sprzeczne z najlepszymi praktykami branżowymi, które promują optymalizację procesów budowlanych i bezpieczeństwo na placu budowy.

Pytanie 6

Ile wyniesie koszt wyprostowania 100 kg prętów ze stali żebrowanej, jeśli czas prostowania 1 tony tych prętów przy użyciu prościarki wynosi 4,30 m-g, a stawka za 1 m-g pracy prościarki to 5,00 zł?

A. 215,00 zł

B. 0,22 zł

C. 2,15 zł

D. 21,50 zł

Patrząc na błędne odpowiedzi, da się zauważyć parę typowych pułapek myślowych, które mogą prowadzić do złych wyników. Czasami, gdy ktoś wybiera wyższe kwoty, to może przez to, że nie uwzględnia proporcji w obliczeniach. Na przykład, opcje jak 215,00 zł czy 21,50 zł mogą być efektem pomyłek w przeliczeniach jednostek lub po prostu złego zrozumienia, jak te koszty liczyć. Z mojego doświadczenia, błędne odpowiedzi mogą też sugerować, że nie wszyscy widzą, jak ważny jest stosunek czas pracy do masy materiału. No i wybór niskiej kwoty, jak 0,22 zł, może być przez to, że ktoś źle przeliczył masę prętów na tonę. To już jest duży błąd, bo 100 kg to 1/10 tony, a nie 1/100. Warto zrozumieć, że każde wyliczenie w produkcji powinno być oparte na dokładnych przeliczeniach i zgodne z zasadami rachunkowości kosztowej. Takie podejście pomaga w prawidłowym oszacowaniu wydatków i lepszym zarządzaniu finansami w przemyśle.

Pytanie 7

Korzystając z fragmentu Katalogu Nakładów Rzeczowych oblicz, ile roboczogodzin potrzebuje betoniarz na ułożenie i zagęszczenie mieszanki betonowej przy wykonywaniu prostych żelbetowych schodów o powierzchni 20 m2 w rzucie, na płycie grubości 8 cm.

		Schody żelbetowe
Rodzaje zawodów	Jednostki miary	proste na płycie grub. 8 cm	wspornikowe proste z płytą grub. 9 cm	proste na belkach policzkowych grub. 6 cm	zabiegowe na płycie lub belkach policzkowych z płytą grub. 8 cm
Nakład na 1 m² rzutu powierzchni
Betoniarze	r-g	0,29	0,35	0,62	0,65

A. 13,0 r-g

B. 12,4 r-g

C. 7,0 r-g

D. 5,8 r-g

Odpowiedź 5,8 roboczogodzin jest prawidłowa ze względu na zastosowanie odpowiednich wartości z Katalogu Nakładów Rzeczowych. W przypadku ułożenia i zagęszczenia mieszanki betonowej na powierzchni 20 m² schodów o grubości 8 cm, kluczowe jest uwzględnienie, że na każdy metr kwadratowy przypada 0,29 roboczogodziny. Mnożąc tę wartość przez całkowitą powierzchnię, otrzymujemy 5,8 roboczogodzin, co jest wynikiem zgodnym z najlepszymi praktykami w branży budowlanej. Zrozumienie tych standardów pozwala lepiej planować projekty budowlane, co przekłada się na efektywność pracy. Dobrze wykonane obliczenia roboczogodzin przyczyniają się do prawidłowego budżetowania i harmonogramowania, co jest niezbędne w każdym projekcie budowlanym. Ponadto, znajomość tych wartości jest istotna dla zarządzania zasobami ludzkimi oraz materiałowymi w procesie budowlanym.

Pytanie 8

Na podstawie przekroju poprzecznego połączenia ściany zewnętrznej ze stropem Teriva określ wymiary wieńca stropowego.

A. 20,0×24,0 cm

B. 25,0×30,0 cm

C. 11,5×30,0 cm

D. 30,0×36,5 cm

Odpowiedź "25,0×30,0 cm" jest trafiona, bo wymiary wieńca stropowego, które podałeś, zgadzają się z tym, co mamy na rysunku. Te wieńce są super ważne w budynkach, bo łączą różne elementy konstrukcyjne i pomagają w przenoszeniu obciążeń. Tak naprawdę, dobrze dobrane wymiary muszą spełniać normy budowlane, które biorą pod uwagę nie tylko wygląd, ale i bezpieczeństwo całej konstrukcji. Jeśli chodzi o ten wieńc, to przy szerokości 25 cm i wysokości 30 cm można efektywnie przenosić ciężar stropu oraz różnych rzeczy, które na nim stoją. W branży budowlanej mamy też różne standardy, na przykład Eurokod 2, które mówią, jakie powinny być minimalne wymiary dla tych elementów. Więc, dobrze jest trzymać się odpowiednich wymiarów wieńca, żeby wszystko było trwałe i bezpieczne.

Pytanie 9

Na podstawie rysunku odczytaj ile prętów podłużnych należy zastosować do wykonania siatki zbrojeniowej.

A. 18 sztuk.

B. 16 sztuk.

C. 11 sztuk.

D. 7 sztuk.

Poprawna odpowiedź to 7 sztuk prętów podłużnych, co zostało dokładnie pokazane na rysunku przedstawiającym siatkę zbrojeniową. Liczba ta jest zgodna z normami budowlanymi, które wymagają precyzyjnego rozplanowania zbrojenia. W dokumentacji technicznej możemy spotkać oznaczenie '7 Ø 16 co 200 I=2000', co oznacza, że wzdłuż krótszego boku siatki umieszczono 7 prętów o średnicy 16 mm w odległości 200 mm od siebie. Takie rozwiązanie zapewnia odpowiednią nośność i stabilność konstrukcji. Zastosowanie właściwej liczby prętów jest kluczowe w budownictwie, ponieważ wpływa na trwałość i bezpieczeństwo całej struktury. Przy projektowaniu zbrojenia warto również uwzględnić obciążenia dynamiczne oraz różne rodzaje materiałów, co jest zgodne z dobrymi praktykami w inżynierii budowlanej. Użycie zbrojenia zgodnie z normami może podnieść jakość i bezpieczeństwo wykonania obiektu budowlanego.

Pytanie 10

Dla której stopy fundamentowej nie jest wymagane wyprowadzenie dodatkowych prętów do połączenia ze zbrojeniem podłużnym słupa?

A. Stopy nr 3.

B. Stopy nr 4.

C. Stopy nr 1.

D. Stopy nr 2.

Wybór stopy nr 1, nr 2 czy nr 3 pokazuje, że może coś nie do końca rozumiesz, jak działają stopy fundamentowe. Te stopy mają oddzielne zbrojenie, więc musisz wyprowadzić dodatkowe pręty, żeby połączyć je ze zbrojeniem słupa. Może to brzmi sensownie na początku, ale nie uwzględnia różnicy w ich konstrukcji. W przypadku stóp nr 1, nr 2 i nr 3, zbrojenie wymaga dodatkowych prętów, by dobrze przenosić obciążenia. Czasami to wynika z obliczeń obciążeniowych, bo siły działające na słup muszą być skutecznie przekazywane. Jak źle podejdziesz do projektowania zbrojenia, możesz doprowadzić do osłabienia konstrukcji i problemów z trwałością. Ważne, by projektanci brali pod uwagę wszystkie aspekty połączenia zbrojenia, żeby uniknąć typowych błędów, takich jak kiepski dobór materiałów czy niewłaściwe rozmieszczenie prętów. Zrozumienie tych zasad jest kluczowe, by zapewnić bezpieczeństwo i stabilność budowli.

Pytanie 11

Ile mieszanki betonowej będzie konieczne do zbudowania 2 słupów żelbetowych o wymiarach 0,5 x 0,5 m i wysokości 4 m każdy, jeśli zużycie wynosi 1,02 m3 na 1 m3 betonowanego elementu?

A. 1,02 m3

B. 2,00 m3

C. 2,04 m3

D. 1,00 m3

Aby obliczyć ilość mieszanki betonowej potrzebnej do wykonania dwóch słupów żelbetowych o przekroju 0,5 x 0,5 m i wysokości 4 m, należy najpierw obliczyć objętość jednego słupa. Używając wzoru na objętość prostopadłościanu, V = a * b * h, gdzie a i b to wymiary przekroju, a h to wysokość, otrzymujemy: V = 0,5 m * 0,5 m * 4 m = 1 m3. Dla dwóch słupów objętość wynosi 2 m3 (1 m3 x 2). Następnie, uwzględniając zużycie mieszanki betonowej, które wynosi 1,02 m3 na każdy 1 m3 betonowanego elementu, obliczamy całkowitą ilość mieszanki: 2 m3 * 1,02 = 2,04 m3. Takie obliczenia są zgodne z normami budowlanymi, które zalecają dokładne ustalenie potrzebnych materiałów, aby uniknąć niedoborów lub nadmiaru, co może wpłynąć na jakość konstrukcji. W praktyce, takie dokładne obliczenia pomagają w optymalizacji kosztów oraz w prawidłowym planowaniu dostaw materiałów budowlanych.

Pytanie 12

Ile litrów wody jest potrzebnych do wytworzenia 10 m3 betonu, jeśli do stworzenia 1 m3 używa się 300 kg cementu, a stosunek wody do cementu wynosi 1:2?

A. 6000 l

B. 150 l

C. 1500 l

D. 600 l

Odpowiedź 1500 l jest prawidłowa, ponieważ do produkcji 1 m3 mieszanki betonowej potrzebne jest 300 kg cementu, a proporcja wody do cementu wynosi 1:2, co oznacza, że na 300 kg cementu przypada 150 kg wody. W przypadku produkcji 10 m3 betonu, całkowita ilość cementu wyniesie 10 m3 x 300 kg/m3 = 3000 kg. Zgodnie z proporcją, potrzebna ilość wody wynosi 3000 kg cementu x (1/2) = 1500 kg wody. Przekształcając to na litry (gdzie 1 kg wody = 1 l wody), otrzymujemy 1500 l wody. Przykładowo, w praktyce budowlanej, odpowiednie proporcje składników są kluczowe dla uzyskania optymalnej wytrzymałości betonu, co jest zgodne z normami PN-EN 206. Woda wpływa na proces hydratacji cementu, dlatego użycie jej w odpowiedniej ilości jest istotne dla trwałości i jakości finalnego produktu. Takie obliczenia są kluczowe w planowaniu i wykonawstwie prac budowlanych, aby zapewnić odpowiednią wytrzymałość konstrukcji.

Pytanie 13

Aby przyspieszyć proces dojrzewania świeżego betonu, należy zastosować

A. lekkie kruszywo

B. cement portlandzki

C. ciężkie kruszywo

D. cement hutniczy

Cement portlandzki to naprawdę najczęściej używany cement w budowlance. Ma świetną wytrzymałość i dość szybko związkuje, co jest mega ważne w wielu projektach. Dzięki swojemu składowi, beton z cementu portlandzkiego szybciej zyskuje moc, co może być kluczowe, zwłaszcza gdy chodzi o szybkie zakończenie roboty. W praktyce, to znaczy, że można zacząć użytkować budynki czy drogi wcześniej, co jest ogromnym plusem. W wielu budowach, takich jak budowa mostów czy dróg, cement portlandzki jest wręcz standardem, bo dzięki niemu prace są bardziej efektywne czasowo i jakościowo. W branży są określone normy, jak PN-EN 197-1, które mówią, jakie wymagania muszą spełniać różne cementy, w tym portlandzki. To dowodzi, że jest to materiał podstawowy w nowoczesnym betoniarstwie.

Pytanie 14

Na podstawie zamieszczonego fragmentu specyfikacji technicznej wykonania i odbioru robót betoniarskich określ maksymalną grubość warstwy mieszanki betonowej zagęszczanej wibratorami powierzchniowymi w płycie żelbetowej podwójnie zbrojonej.

Specyfikacja techniczna wykonania i odbioru robót betoniarskich

(Fragment)

Płaszczyzny działania wibratorów powierzchniowych na sąsiednich stanowiskach powinny zachodzić na siebie na odległość około 20 cm; grubość warstwy betonu zagęszczonego wibratorami powierzchniowymi nie powinna być większa niż:

25 cm w konstrukcjach zbrojonych pojedynczo,
12 cm w konstrukcjach zbrojonych podwójnie,

Ręczne zagęszczanie mieszanki betonowej należy wykonywać za pomocą sztychowania każdej ułożonej warstwy prętami stalowymi w taki sposób, aby końce prętów wchodziły na głębokość 5-10 cm w warstwę poprzednio ułożoną, jednocześnie lekko opukując deskowania młotkiem drewnianym.

A. 20 cm

B. 25 cm

C. 12 cm

D. 10 cm

Wybór grubości warstwy mieszanki betonowej jest kluczowy dla efektywności zagęszczenia betonu oraz jego późniejszych właściwości mechanicznych. Odpowiedzi takie jak 25 cm, 20 cm czy 10 cm są niepoprawne z kilku powodów. Przede wszystkim, przekroczenie maksymalnej grubości 12 cm, jak sugerują niektóre z tych odpowiedzi, prowadzi do ryzyka niewystarczającego zagęszczenia, co może skutkować powstawaniem pustek wewnętrznych, obniżeniem wytrzymałości betonu oraz zwiększeniem jego porowatości. To z kolei może prowadzić do problemów z trwałością w dłuższym okresie eksploatacji. Na przykład, w przypadku grubości 25 cm, wibrator powierzchniowy może nie być w stanie efektywnie zagęścić całej masy betonu, co skutkuje niedostatecznym osiągnięciem wymagań normatywnych dotyczących wytrzymałości i jakości materiału. Również odpowiedź 10 cm, chociaż teoretycznie mieszcząca się w dopuszczalnych granicach, jest nieoptymalna, ponieważ nie wykorzystuje pełnego potencjału technologii betonowej, co przy bardziej standardowych projektach budowlanych może być uznane za marnotrawstwo materiału. Dla właściwego zaprojektowania i realizacji robót betonowych, kluczowe jest przestrzeganie standardów, takich jak PN-EN 206, które precyzują wymagania dotyczące mieszanki betonowej oraz technologii jej układania, aby zapewnić długotrwałą jakość i bezpieczeństwo konstrukcji.

Pytanie 15

Korzystając z informacji zawartych we fragmencie specyfikacji technicznej wykonania i odbioru robót betoniarskich, określ maksymalną wysokość, z której może być układana mieszanka betonowa o konsystencji plastycznej przy betonowaniu słupa o przekroju 50x50 cm, bez krzyżującego się zbrojenia.

Specyfikacja techniczna wykonania i odbioru robót betoniarskich
(Fragment)
1.	Wysokość swobodnego zrzucania mieszanki betonowej o konsystencji wilgotnej i gęsto plastycznej nie powinna przekraczać 3 m.
2.	Słupy o przekroju co najmniej 40x40 cm, lecz nie większym niż 80x80 cm, bez krzyżującego się zbrojenia, mogą być betonowane od góry z wysokości nie większej niż 5,0 m. Przy stosowaniu mieszanki o konsystencji plastycznej lub ciekłej betonowanie słupów od góry może odbywać się z wysokości nie przekraczającej 3,5 m.
3.	W przypadku układania mieszanki betonowej z większych wysokości niż podane w pkt. 1 i 2 należy stosować rynny, rury teleskopowe, rury elastyczne (rękawy) itp.

A. 0,5 m

B. 5 m

C. 3 m

D. 3,5 m

Odpowiedź 3,5 m jest poprawna, ponieważ zgodnie z obowiązującą specyfikacją techniczną, konstrukcje słupowe o przekroju 50x50 cm mogą być betonowane z wysokości nie przekraczającej 3,5 m, gdy stosuje się mieszankę betonową o konsystencji plastycznej. Wysokość ta jest bezpieczna, ponieważ pozwala na prawidłowe wypełnienie formy betonowej bez ryzyka segregacji komponentów mieszanki. W praktyce oznacza to, że przy betonowaniu słupa, ważne jest, aby nie przekraczać wskazanej wysokości, aby zapewnić odpowiednią jakość betonu i uniknąć osłabienia konstrukcji. Podczas układania mieszanki z wyższej wysokości, może dochodzić do niepożądanych efektów, takich jak spadek jakości, co mogą potwierdzić standardy budowlane, takie jak PN-EN 206-1, które podkreślają znaczenie dbałości o parametry mieszanki betonowej. Dbanie o odpowiednie parametry podczas betonowania ma kluczowe znaczenie dla długowieczności i bezpieczeństwa budowli.

Pytanie 16

Należy wykonać mieszankę betonową o konsystencji plastycznej betonu. Korzystając z przedstawionej tablicy oblicz ilość wody potrzebnej na jeden zarób w betoniarce o pojemności roboczej 250 l.

A. 73,5 l

B. 294 l

C. 29,4 l

D. 420 l

Aby uzyskać poprawną ilość wody potrzebnej do przygotowania mieszanki betonowej o konsystencji plastycznej, kluczowe jest zrozumienie, że każdy rodzaj betonu ma swoje specyficzne wymagania dotyczące proporcji składników. W przypadku mieszanki plastycznej, przyjmuje się standardową ilość wody w granicach 50-60% masy cementu. Korzystając z danych przedstawionych w tabeli, można zauważyć, że na 1 m³ mieszanki potrzebujemy około 220 l wody. Przeliczając tę wartość na pojemność roboczą betoniarki wynoszącą 250 l, otrzymujemy wartość około 73,5 l. Takie podejście jest zgodne z zasadami dobrych praktyk w budownictwie, gdzie kluczowe jest zachowanie odpowiednich proporcji w celu osiągnięcia optymalnej wytrzymałości i trwałości betonu. W praktyce, precyzyjne obliczenia proporcji składników mają istotny wpływ na jakość końcowego produktu, co jest niezbędne w projektach budowlanych.

Pytanie 17

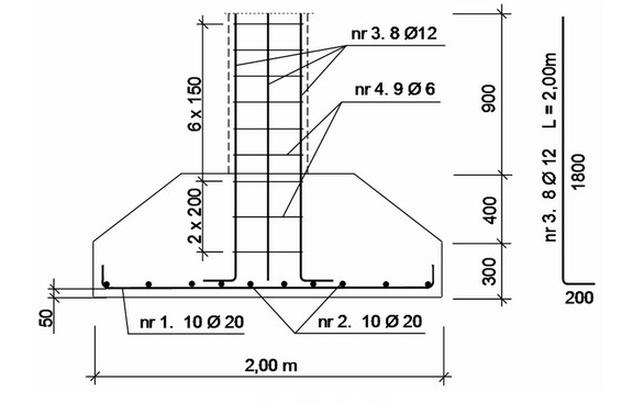

Z przedstawionego rysunku przekroju stopy słupa żelbetowego wynika, że zbrojenie pionowe łączące stopę ze słupem należy wykonać z

A. 9 prętów Ø6

B. 20 prętów Ø20

C. 8 prętów Ø12

D. 10 prętów Ø20

Odpowiedź 3, czyli 8 prętów Ø12, jest prawidłowa, ponieważ na rysunku przekroju stopy słupa żelbetowego zbrojenie pionowe jest wyraźnie oznaczone jako 'nr 3. 8 Ø12'. Dobrze dobrana ilość i średnica prętów zbrojeniowych są kluczowe dla zapewnienia odpowiedniej nośności i stabilności konstrukcji. W przypadku stóp fundamentowych, zbrojenie pionowe pełni istotną rolę w przenoszeniu obciążeń z kolumn na fundament oraz w przeciwdziałaniu zgniataniu i zginaniu. Przy projektowaniu i wykonawstwie zbrojenia należy kierować się zasadami określonymi w normach budowlanych, takich jak Eurokod 2, który dostarcza wytycznych dotyczących projektowania konstrukcji żelbetowych. W praktyce, stosowanie odpowiednich ilości prętów oraz ich właściwe rozmieszczenie w stopie fundamentowej wpływa na skuteczność przenoszenia obciążeń, co ma znaczenie dla bezpieczeństwa i trwałości wznoszonych budynków.

Pytanie 18

Na rysunku przedstawiono wiązanie zbrojenia wykonywane za pomocą

A. wiązarki automatycznej.

B. klucza samoskrętnego.

C. cęgów zbrojarskich.

D. klucza zbrojarskiego.

Cęgi zbrojarskie to narzędzie powszechnie stosowane w budownictwie do wiązania zbrojenia. Na zdjęciu doskonale widać charakterystyczną budowę cęgów, które składają się z dwóch ramion zakończonych szczękami. Ich główną funkcją jest skręcanie drutu zbrojeniowego, co jest kluczowe dla zapewnienia odpowiedniej wytrzymałości konstrukcji betonowej. Użycie cęgów zbrojarskich pozwala na precyzyjne i szybkie wiązanie prętów, co znacznie przyspiesza proces budowy. Cęgi są również zgodne z obowiązującymi standardami budowlanymi, które wymagają stosowania odpowiednich narzędzi do zbrojenia, aby zapewnić integralność strukturalną. Dobrą praktyką jest regularne kontrolowanie stanu technicznego narzędzi, aby zapewnić ich niezawodność i efektywność w pracy. Dodatkowo, cęgi zbrojarskie są łatwe w obsłudze i wymagają minimalnego wysiłku fizycznego, co czyni je idealnym rozwiązaniem dla pracowników budowlanych.

Pytanie 19

Na podstawie zamieszczonej specyfikacji określ, ile wynosi maksymalna dopuszczalna różnica w rozstawie strzemion.

Warunki techniczne wykonania i odbioru robót zbrojarsich (fragment)
[…]
–	Dopuszczalna wielkość miejscowego wykrzywienia wynosi ±4 mm, prostopadle od teoretycznej osi.
–	Dopuszczalna różnica długości pręta, liczoną wzdłuż osi od odgięcia do odgięcia w stosunku do podanych na rysunku, wynosi ±10 mm.
–	Dopuszczalne odchylenie strzemion od linii prostopadłej do zbrojenia podłużnego wynosi 3%.
–	Różnice w rozstawie strzemion nie powinny przekraczać 2 cm.
–	Różnica w wymiarach oczek siatki nie powinna przekraczać 3 mm.
–	Dopuszczalna różnica w wykonaniu siatki na jej długości wynosi ±25 mm.
–	Liczba uszkodzonych skrzyżowań w dostarczanych na budowę siatkach nie powinna przekraczać 20% w stosunku do wszystkich skrzyżowań w siatce.
–	Liczba uszkodzonych skrzyżowań na jednym pręcie nie może przekraczać 25% ogólnej ich liczby na tym pręcie.
–	Różnice w rozstawie między prętami głównymi w belkach nie powinny przekraczać 0,5 cm.
[…]

A. 10 mm

B. 20 mm

C. 2 mm

D. 3 mm

Dobra odpowiedź to 20 mm. To dlatego, że maksymalna różnica w rozstawie strzemion nie powinna przekraczać 2 cm, co właśnie daje nam 20 mm. To jest ważne, bo w budowlance i inżynierii taki rozstaw jest kluczowy dla stabilności całej konstrukcji. Na przykład, przy projektowaniu stalowych konstrukcji, trzeba dbać o odpowiednie odstępy między strzemionami, żeby uniknąć problemów z odkształceniem materiału i równomiernie rozkładać obciążenia. Jak się przestrzega tych norm, to można usprawnić proces budowy i zmniejszyć ryzyko uszkodzeń w trakcie użytkowania. A to z kolei wpływa na bezpieczeństwo ludzi. Wydaje mi się, że znajomość takich specyfikacji to podstawa dla inżynierów, którzy muszą stosować to w swoich projektach.

Pytanie 20

Aby przygotować 1 m3 mieszanki betonowej potrzebne jest 300 kg cementu. Należy do niej dodać domieszkę uplastyczniającą w ilości 0,5% masy cementu. Oblicz, jaką ilość domieszki uplastyczniającej trzeba dodać do każdego 100-litrowego zarobu betoniarki?

A. 0,50 kg

B. 0,15 kg

C. 1,5 kg

D. 3,0 kg

Dobra robota z tą odpowiedzią. Żeby policzyć, ile tego uplastyczniacza dać, najpierw musimy ogarnąć, ile cementu jest w 100 litrach betonu. Mamy tak, że do 1 m3 (czyli 1000 litrów) potrzeba 300 kg cementu. Więc w 100 litrach to wyjdzie 30 kg cementu (300 kg podzielone przez 1000 litrów i pomnożone przez 100 litrów). Następnie bierzemy pod uwagę, że domieszka ma być 0,5% masy cementu. To wychodzi 0,5% z 30 kg, co daje nam 0,15 kg. Takie dodanie domieszki jest mega istotne, bo wpływa na to, jak mieszanka się zachowuje, jej plastyczność i jak łatwo się ją obrabia. W branży budowlanej często stosuje się takie dodatki, żeby poprawić parametry betonu, co jest zgodne z tym, co mówią normy budowlane i producenci materiałów.

Pytanie 21

Rozstaw strzemion na odcinku równym wysokości stopy fundamentowej żelbetowej, przedstawionej na rysunku, wynosi

A. 300 mm

B. 200 mm

C. 150 mm

D. 400 mm

Rozważając dostępne odpowiedzi, można zauważyć, że niektóre z nich mogą wydawać się logiczne, ale po głębszej analizie okazują się być błędne. Na przykład, wybór 300 mm lub 400 mm jako rozstaw strzemion może wynikać z błędnego założenia, że większy rozstaw zapewni lepszą nośność. W rzeczywistości jednak, zbyt duży odstęp między strzemionami może prowadzić do poważnych problemów konstrukcyjnych, takich jak nieodpowiednie przenoszenie sił czy zwiększone ryzyko pęknięć. Strzemiona są zaprojektowane tak, aby kontrolować rozwój pęknięć w betonie i przenosić obciążenia, a ich zbyt rzadkie rozmieszczenie może osłabić ich funkcję. Ponadto, wybór 150 mm jako odpowiedzi sugeruje nieprawidłowe podejście do norm budowlanych, ponieważ w wielu przypadkach rozmieszczenie strzemion w tej odległości może być niewystarczające, szczególnie w elementach narażonych na duże obciążenia. Zrozumienie, na jakiej zasadzie działają strzemiona oraz jakie są normy dotyczące ich rozmieszczenia, jest kluczowe dla zapewnienia bezpieczeństwa i stabilności konstrukcji. Dlatego ważne jest, aby przy projektowaniu nie zapominać o wymogach i dobrych praktykach inżynieryjnych.

Pytanie 22

Ilość pracy betoniarki BWE 150 przy przygotowaniu 1 m3 mieszanki betonowej o konsystencji półciekłej wynosi 0,42 m-g. Cena 1 m-g to 8 zł. Oblicz wydatki związane z pracą betoniarki, która będzie użyta do przygotowania 20 m3 mieszanki.

A. 8,4 zł

B. 8,0 zł

C. 63,0 zł

D. 67,2 zł

Aby obliczyć koszt pracy betoniarki BWE 150 przy przygotowywaniu 20 m3 mieszanki betonowej, należy najpierw ustalić całkowity nakład pracy potrzebny do przygotowania tego objętości. Nakład pracy na 1 m3 mieszanki wynosi 0,42 m-g, więc dla 20 m3 będzie to: 20 m3 * 0,42 m-g/m3 = 8,4 m-g. Następnie, znając koszt 1 m-g, który wynosi 8 zł, możemy obliczyć całkowity koszt pracy betoniarki: 8,4 m-g * 8 zł/m-g = 67,2 zł. To obliczenie jest zgodne z dobrymi praktykami branżowymi dotyczącymi kalkulacji kosztów pracy maszyn budowlanych. Warto zwrócić uwagę, że poprawne oszacowanie kosztów jest kluczowe dla efektywności ekonomicznej projektów budowlanych oraz dla zarządzania budżetem. Używając tego typu obliczeń, inżynierowie i menedżerowie projektów mogą lepiej planować wydatki i ograniczać ryzyko finansowe.

Pytanie 23

Zgodnie z przedstawionym fragmentem specyfikacji technicznej wykonania i odbioru robót betoniarskich minimalny czas, w którym należy utrzymywać w stałej wilgotności świeżo ułożony beton z zastosowaniem cementu portlandzkiego szybkotwardniejącego, wynosi co najmniej

Specyfikacja techniczna wykonania i odbioru robót betoniarskich (fragment)
W okresie pielęgnacji betonu należy:
1.	utrzymywać ułożony beton w stałej wilgotności: – przy zastosowaniu cementu portlandzkiego przez co najmniej 7 dni – przy zastosowaniu cementu portlandzkiego szybkotwardniejącego przez co najmniej 3 dni
2.	polewać powierzchnię betonu wodą przez co najmniej 3 dni, rozpoczynając polewanie po 24 godzinach od chwili jego ułożenia. Jeżeli temperatura otoczenia wynosi +15°C i więcej, powierzchnię betonu należy polewać w ciągu pierwszych 3 dni co 3 godziny w dzień i co najmniej jeden raz w nocy, a w następnych dniach co najmniej 3 razy na dobę.

A. 6 dni.

B. 10 dni.

C. 7 dni.

D. 3 dni.

Pomimo że odpowiedzi 7 dni, 10 dni, i 6 dni mogą wydawać się logiczne, każda z nich opiera się na błędnym rozumieniu specyfikacji dotyczących pielęgnacji betonu. Wydłużenie okresu wilgotności, jak sugerują te odpowiedzi, może być wynikiem nieprawidłowej interpretacji wymagań dotyczących betonu szybkotwardniejącego. Cement portlandzki szybkotwardniejący jest zaprojektowany w taki sposób, aby przyspieszyć proces twardnienia, co oznacza, że jego właściwości w pełni rozwijają się w krótszym czasie w porównaniu do tradycyjnych cementów. Z tego powodu utrzymywanie wilgotności przez 7, 10 czy 6 dni jest nie tylko niezgodne z wymaganiami technicznymi, ale również może prowadzić do nieefektywnego zarządzania projektem budowlanym. Istnieje ryzyko, że nadmierna wilgotność w tym przedłużonym czasie może prowadzić do problemów z hydrofobowością betonu, co w dłuższej perspektywie osłabi jego wytrzymałość. W praktyce budowlanej, kluczowe jest przestrzeganie określonych standardów, takich jak PN-EN 13670, które wyraźnie wskazują na optymalne warunki pielęgnacji betonu, a także na konieczność dostosowywania procedur do konkretnego zastosowania betonu, co potwierdza, że 3 dni to wystarczający czas. Dlatego tak istotne jest, aby nie tylko znać te standardy, ale również rozumieć ich znaczenie w kontekście praktycznych zastosowań w budownictwie.

Pytanie 24

Ile wyniesie koszt stali zbrojeniowej potrzebnej do wykonania 8 słupów, jeśli do ich zbrojenia wykorzysta się 120 kg prętów Ø12 ze stali klasy A-III, a cena za 1 t prętów Ø12 ze stali klasy A-III wynosi 2 200,00 zł?

A. 264,00 zł

B. 2 640,00 zł

C. 26,40 zł

D. 2,64 zł

Aby obliczyć koszt stali zbrojeniowej potrzebnej do wykonania 8 słupów żelbetowych, należy najpierw określić całkowitą masę prętów. W tym przypadku, do zbrojenia 8 słupów wykorzystano 120 kg prętów Ø12 mm ze stali klasy A-III. Koszt zakupu prętów obliczamy, przeliczając masę prętów na tony, co daje nam 0,12 tony. Ceny stali klasy A-III są podawane w złotych za tonę, w tym przypadku wynoszą one 2200,00 zł za tonę. Zatem, koszt stali obliczamy jako: 0,12 tony * 2200,00 zł/t = 264,00 zł. W praktyce, takie obliczenia są kluczowe w branży budowlanej, ponieważ pozwalają na precyzyjne planowanie budżetu oraz minimalizację strat materiałowych. Użycie stalowych prętów o odpowiedniej średnicy oraz klasie stali jest zgodne z normami budowlanymi, a właściwe oszacowanie kosztów materiałów wpływa na efektywność realizacji projektu.

Pytanie 25

Który z poniższych sposobów pozwala na zwiększenie odporności betonu na ścieranie?

A. Zwiększenie ilości wody w mieszance

B. Dodanie większej ilości piasku

C. Dodatek kruszywa o dużej twardości

D. Zmniejszenie ilości cementu

Aby zwiększyć odporność betonu na ścieranie, kluczowe jest zastosowanie kruszywa o dużej twardości. Kruszywo, jako składnik mieszanki betonowej, ma istotny wpływ na wytrzymałość końcowego produktu, w tym jego odporność na ścieranie. Twarde kruszywa, takie jak granit czy bazalt, są często wybierane do tego celu. Dzięki swojej wytrzymałości i twardości, kruszywa te skutecznie chronią beton przed uszkodzeniami mechanicznymi, które mogą wystąpić w wyniku ruchu pojazdów czy innych obciążeń dynamicznych. W praktyce, stosowanie kruszyw o wysokiej twardości jest zgodne z normami budowlanymi i stanowi dobrą praktykę w projektowaniu betonów o zwiększonej odporności na ścieranie. Odpowiedni dobór kruszywa to nie tylko kwestia trwałości, ale również estetyki i funkcjonalności powierzchni betonowych, co jest istotne w przypadku nawierzchni dróg i placów. Ważne jest, aby podczas mieszania betonu przestrzegać zaleceń producenta i norm dotyczących proporcji składników, co zapewni optymalne właściwości mechaniczne betonu.

Pytanie 26

Proces montażu zbrojenia w płytach dwukierunkowo zbrojonych powinien zaczynać się od umiejscowienia prętów

A. montażowych

B. narożnych

C. głównych

D. rozdzielczych

Montaż zbrojenia płyt dwukierunkowo zbrojonych należy rozpocząć od ułożenia prętów głównych, ponieważ stanowią one kluczowy element nośny konstrukcji. Pręty główne zapewniają odpowiednią sztywność i wytrzymałość, a ich właściwe rozmieszczenie wpływa na rozkład obciążeń w płycie. W praktyce, ułożenie prętów głównych wiąże się z ich odpowiednim rozmieszczeniem, które powinno być zgodne z projektem technicznym i standardami budowlanymi, takimi jak Eurokod 2. Dzięki poprawnemu montażowi prętów głównych, uzyskujemy optymalną współpracę z prętami rozdzielczymi oraz innymi elementami zbrojenia, co przyczynia się do zwiększenia efektywności całej konstrukcji. Przykładowo, w przypadku dużych płyt stropowych, prawidłowe umiejscowienie prętów głównych pozwala na minimalizację odkształceń oraz ryzyka wystąpienia rys, co jest szczególnie istotne w budynkach użyteczności publicznej.

Pytanie 27

Na podstawie danych zawartych w tabeli określ orientacyjną ilość cementu potrzebną do wykonania 2m3 betonu zwykłego klasy Cl2/15 o konsystencji plastycznej.

Orientacyjne ilości składników na 1 m³ betonu zwykłego przy dozowaniu wagowo-objętościowym
Klasa betonu	Rodzaj cementu	Konsystencja mieszanki	cement [kg]	piasek[l]	żwir [l]	woda[l]
C8/10	CEM I 32,5	gęstoplastyczna	217	432	779	148
		plastyczna	260	410	738	165
		ciekła	341	367	661	216
C12/15	CEM I 32,5	gęstoplastyczna	230	420	760	177
		plastyczna	280	385	725	192
		ciekła	362	351	642	227
C16/20	CEM I 42,5	gęstoplastyczna	211	438	790	141
		plastyczna	279	405	731	170
		ciekła	367	426	770	223
C20/25	CEM I 42,5	gęstoplastyczna	298	400	722	165
		plastyczna	263	372	665	188
		ciekła	430	320	578	267

A. 560 kg

B. 724 kg

C. 230 kg

D. 280 kg

Poprawna odpowiedź wynosi 560 kg cementu dla 2 m³ betonu klasy C12/15. Obliczenia opierają się na standardowych proporcjach, które wskazują, że dla 1 m³ betonu potrzebnych jest 280 kg cementu. W przypadku betonów klasy C12/15, które charakteryzują się określonymi właściwościami wytrzymałościowymi i konsystencją, ważne jest precyzyjne odmierzenie składników. Zastosowanie odpowiednich ilości cementu pozwala uzyskać właściwy stosunek wodno-cementowy oraz zapewnia odpowiednią jakość betonu. W praktyce, stosując tę normę, można nie tylko zagwarantować trwałość konstrukcji, ale również zminimalizować ryzyko związane z wadami materiałowymi. Należy również pamiętać, że różne klasy betonu mogą wymagać różnorodnych proporcji, co jest istotne przy projektowaniu konstrukcji. Ponadto, zgodnie z normami PN-EN 206, istotnym jest uwzględnienie nie tylko masy cementu, ale również innych składników, takich jak kruszywa i woda, aby osiągnąć optymalne właściwości betonu.

Pytanie 28

Z przedstawionego fragmentu specyfikacji technicznej wykonania i odbioru robót betoniarskich i zbrojarskich wynika, że minimalna grubość otulenia zbrojenia w ławach fundamentowych, które narażone są na zawilgocenie i wykonane są na warstwie wyrównawczej z betonu o grubości 15 cm, wynosi co najmniej

Specyfikacja techniczna wykonania i odbioru robót betoniarskich i zbrojarskich
(fragment)

1. Grubość warstwy betonu pokrywającego od zewnątrz pręty zbrojenia powinna być równa co najmniej średnicy otulaneego pręta, lecz nie mniej niż:

– 10 mm – w płytach,

– 20 mm – w belkach i słupach oraz ścianach o grubości większej niż 100 mm,

– 10 mm – dla strzemion i prętów montażowych.

2. Grubość otulenia zbrojenia w fundamentach narażonych na zawilgocenie należy przyjmować nie mniejszą niż 50 mm, z tym, że w przypadku braku pod fundamentem warstwy wyrównawczej z betonu (o grubości co najmniej 100 mm) grubość otulenia prętów dolnych należy zwiększyć do 75 mm.

A. 20 mm

B. 10 mm

C. 75 mm

D. 50 mm

Wybór niewłaściwej odpowiedzi, jak 10 mm, 20 mm lub 75 mm, wskazuje na niepełne zrozumienie zasad dotyczących otulenia zbrojenia w konstrukcjach fundamentowych. Grubości 10 mm i 20 mm są zbyt małe i nie zapewniają odpowiedniej ochrony dla zbrojenia w warunkach zawilgocenia. Zbyt cienka warstwa otuliny naraża zbrojenie na działanie wody, co prowadzi do korozji i osłabienia materiału. W praktyce, na budowach, zaleca się przestrzeganie norm, które jasno określają minimalne wartości otulenia, by uniknąć problemów z trwałością konstrukcji. Odpowiedź 75 mm, choć teoretycznie lepsza niż pozostałe, jest w tym kontekście nieadekwatna, ponieważ zwiększa koszty budowy niepotrzebnie, niezgodnie z wymaganiami projektowymi i technicznymi. Odpowiednie podejście do projektowania infrastruktury budowlanej wymaga analizy warunków, w jakich będą pracować elementy konstrukcyjne oraz stosowania się do norm, takich jak PN-EN 1992-1-1, które precyzują wymagania dotyczące otulenia zbrojenia. Właściwe zrozumienie tych zasad jest kluczowe dla zapobiegania wadom budowlanym, które mogą prowadzić do poważnych uszkodzeń w przyszłości.

Pytanie 29

Na podstawie przedstawionego fragmentu opisu technicznego określ, po jakim czasie należy rozpocząć polewanie powierzchni świeżo ułożonego betonu.

Opis techniczny
projektu budowlanego hali garażowej o monolitycznej konstrukcji żelbetowej
(fragment)

Utrzymywać ułożony beton w stałej wilgotności przez co najmniej 10 dni.
Polewać powierzchnię betonu wodą przez co najmniej 3 pierwsze dni, rozpoczynając polewanie po 24 godzinach od ułożenia, a następnie co najmniej 3 razy na dobę.
Jeżeli temperatura otoczenia wynosi +15°C i więcej, należy w pierwszych 3 dniach beton polewać co 3 godziny w dzień i co najmniej raz w nocy.

A. Po upływie 10 dni od jego ułożenia.

B. Po upływie 3 dni od jego ułożenia.

C. Po upływie 24 godzin od jego ułożenia.

D. Po upływie 3 godzin od jego ułożenia.

Polewanie świeżo ułożonego betonu po 24 godzinach od jego ułożenia jest kluczowym etapem w zapewnieniu jego odpowiedniego utwardzenia i trwałości. Zgodnie z najlepszymi praktykami branżowymi, odpowiednie nawilżenie betonu jest niezbędne, aby zminimalizować ryzyko pęknięć oraz poprawić jego wytrzymałość na ściskanie. Po 24 godzinach beton osiąga już pewien poziom twardości, co pozwala na rozpoczęcie procesu nawilżania. Kontynuowanie polewania co najmniej 3 razy na dobę przez pierwsze 3 dni jest zalecane, ponieważ w tym czasie beton wciąż przechodzi proces hydratacji, który jest kluczowy dla jego rozwoju właściwości mechanicznych. W praktyce można stosować różne metody nawilżania, takie jak polewanie wodą, stosowanie mat nawilżających lub specjalnych preparatów, które pomagają utrzymać odpowiednią wilgotność. Przykładem zastosowania jest budowa nawierzchni dróg, gdzie odpowiednie nawilżenie betonu znacząco wpływa na jego żywotność i odporność na warunki atmosferyczne, co jest zgodne z normami budowlanymi PN-EN 206-1.

Pytanie 30

Na rysunku przedstawiono deskowanie systemowe tunelowe przeznaczone do

A. jednoczesnego betonowania belek stropowych i słupów.

B. betonowania wysokich konstrukcji o niezmiennym przekroju.

C. jednoczesnego betonowania ścian i płyty stropowej.

D. betonowania słupów o przekroju prostokątnym.

Jeśli wybrałeś odpowiedzi mówiące o betonowaniu konstrukcji o stałym przekroju, takich jak prostokątne słupy czy betonowanie belek ze słupami, no to trochę się mylisz. Deskowanie tunelowe jest zaprojektowane do jednoczesnego betonowania ścian i stropu, co jest kluczowe dla stabilności. Jakbyś użył deskowania do innego typu konstrukcji, to mogłoby być naprawdę problematyczne, bo brakowało by wsparcia. Betonowanie prostokątnych słupów wymaga innych typów deskowania, które nie nadają się do tego jednoczesnego betonowania. No i ta koncepcja betonowania belek ze słupami to już kompletnie inna sprawa, tutaj mogą się pojawić komplikacje z czasem wiązania betonu. Wydaje mi się, że te pomyłki biorą się z braku zrozumienia procesów budowlanych i analizy parametrów projektowych. Zrozumienie, jak właściwie stosować deskowanie, jest kluczowe, żeby projekty budowlane były lepiej zoptymalizowane i żeby zminimalizować ryzyko w trakcie realizacji.

Pytanie 31

Oblicz objętość betonu potrzebnego do wypełnienia 100 form do bloczków o wymiarach wewnętrznych 38 × 24 × 14 cm.

A. 25,5360 m3

B. 1,2768 m3

C. 12,7680 m3

D. 2,5536 m3

Wszystkie niepoprawne odpowiedzi mogą wynikać z błędnych obliczeń objętości pojedynczej formy lub ze złych założeń dotyczących liczby form. Na przykład, w przypadku odpowiedzi wskazujących objętości w zakresie 2,5536 m³, 25,5360 m³ czy 12,7680 m³, mogły one być rezultatem niepoprawnych operacji matematycznych lub mylnych przeliczeń jednostek. Powszechnym błędem jest mylenie jednostek miary; na przykład, mogą zdarzyć się pomyłki w przeliczeniach z centymetrów sześciennych na metry sześcienne, co prowadzi do nieprawidłowych wyników. Częstym błędem myślowym jest również nieuwzględnienie faktu, że jeśli objętość pojedynczej formy wynosi 12 768 cm³, należy ją przeliczyć na metry sześcienne, co wymaga podzielenia przez 1 000 000. Dodatkowo, brak zrozumienia relacji między ilością form a całkowitą objętością mieszanki betonowej może prowadzić do błędnych oszacowań. W takiej sytuacji, aby uniknąć tych błędów, zaleca się dokładne sprawdzenie obliczeń oraz korzystanie z narzędzi i kalkulatorów dostępnych w branży budowlanej, co pozwala na osiągnięcie większej precyzji i efektywności w planowaniu materiałów budowlanych.

Pytanie 32

Która metoda przyspieszania procesu dojrzewania betonu polega na stosowaniu obróbki cieplnej pod zwiększonym ciśnieniem?

A. Ogrzewanie promieniami podczerwieni

B. Autoklawizacja

C. Elektronagrzew

D. Naparzanie pod nakrywą

Autoklawizacja to metoda przyspieszania dojrzewania betonu, która polega na obróbce termicznej pod podwyższonym ciśnieniem. Proces ten ma na celu osiągnięcie wysokiej jakości betonu poprzez kontrolowane warunki temperaturowe i ciśnieniowe, co sprzyja szybszemu uwalnianiu ciepła hydratacji oraz poprawia proces wiązania cementu. Przykładowo, w przypadku produkcji elementów prefabrykowanych, autoklawizacja pozwala na osiągnięcie wysokich wytrzymałości w krótkim czasie, co jest kluczowe w kontekście efektywności produkcji. W praktyce, betony poddawane autoklawizacji są często stosowane w budownictwie, gdzie wymagane są elementy o znacznych właściwościach mechanicznych, takie jak płyty, elementy konstrukcyjne, a także w inżynierii lądowej. Dobrą praktyką jest stosowanie tej metody w projektach, w których kluczowe są nie tylko wytrzymałość, ale także odporność na warunki atmosferyczne oraz długowieczność konstrukcji. Standardy dotyczące autoklawizacji, takie jak PN-EN 197-1, określają wymagania dotyczące składu mieszanki oraz technologii produkcji, co zapewnia optymalizację wyników i trwałość betonu.

Pytanie 33

Z powierzchni stalowych prętów zbrojeniowych należy usunąć zanieczyszczenie farbą olejną

A. z zastosowaniem papieru ściernego

B. korzystając z gorącej wody

C. przy pomocy opalarki benzynowej

D. używając szczotki drucianej

Użycie opalarki benzynowej do usuwania zanieczyszczeń farbą olejną z powierzchni stalowych prętów zbrojeniowych jest uznawane za jedną z najbardziej efektywnych metod. Opalarka działa na zasadzie podgrzewania materiału, co pozwala na rozpuszczenie farby i jej łatwiejsze zeskrobanie. Jest to szczególnie przydatne w przypadku grubych warstw farby, które mogą być trudne do usunięcia tradycyjnymi metodami. W praktyce, po podgrzaniu farby olejnej, można skutecznie użyć narzędzi takich jak skrobak, by usunąć resztki. Ponadto, stosując opalarkę, ważne jest zachowanie odpowiednich środków ostrożności, takich jak użycie rękawic czy okularów ochronnych, aby uniknąć poparzeń. Dobrą praktyką jest również zastosowanie opalarki w dobrze wentylowanym pomieszczeniu, aby zredukować ryzyko wdychania oparów. Zgodnie z normami BHP, do takich prac należy podchodzić z odpowiednią starannością, aby zapewnić bezpieczeństwo oraz wysoką jakość wykonania prac związanych z przygotowaniem materiału do dalszych działań, jak malowanie czy zabezpieczanie stali.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Do wykonywania drobnych wyrobów betonowych, według opisu zawartego w przedstawionej tabeli, należy stosować cement

	Rodzaj cementu	Zastosowanie
A.	portlandzki	konstrukcje żelbetowe, prefabrykacja, przekrycia dachowe, elementy elewacyjne i drobnowymiárowe
B.	portlandzki żużlowy	dachówka cementowa, kostka brukowa, krawężniki, elementy prefabrykowane
C.	portlandzki wieloskładnikowy	prace murarskie i tynkarskie
D.	portlandzki popiołowy	wyroby i konstrukcje narażone na agresję siarczanową, zapory wodne, obiekty morskie

A. D.

B. B.

C. A.

D. C.

Cement portlandzki żużlowy, który wskazałeś jako poprawną odpowiedź, jest idealnym materiałem do produkcji drobnych wyrobów betonowych. Jego skład chemiczny i właściwości fizyczne sprawiają, że jest on odporny na działanie czynników atmosferycznych oraz zapewnia wysoką wytrzymałość na ściskanie, co jest kluczowe w przypadku elementów takich jak kostka brukowa czy dachówki cementowe. W praktyce wykorzystanie tego rodzaju cementu pozwala na uzyskanie materiałów o wysokiej trwałości i estetyce, co znajduje zastosowanie w budownictwie drogowym oraz architekturze krajobrazu. Warto również zwrócić uwagę na to, że według norm PN-EN 197-1:2011, cement portlandzki żużlowy spełnia wymagania dotyczące jakości i trwałości, co czyni go zalecanym wyborem dla tego typu wyrobów. Ponadto, zastosowanie tego cementu przyczynia się do zrównoważonego rozwoju, ponieważ wykorzystuje odpady przemysłowe, co redukuje negatywny wpływ na środowisko.

Pytanie 36

Średnica prętów zastosowanych do wykonania strzemion w belce o przekroju poprzecznym przedstawionym na rysunku wynosi

A. 10 mm

B. 6 mm

C. 8 mm

D. 12 mm

Wybór błędnej średnicy prętów do strzemion może prowadzić do poważnych konsekwencji w kontekście wytrzymałości konstrukcji. Przykładowo, wybór średnicy 12 mm, 8 mm czy 10 mm wskazuje na niewłaściwe zrozumienie zasady projektowania zbrojenia. Zbyt grube pręty (jak 12 mm) mogą generować dodatkowe naprężenia w betonie, co w efekcie może prowadzić do jego pękania. Z kolei zbyt cienkie pręty (jak 6 mm) mogą nie być w stanie przenieść wymagań statycznych, co skutkuje niewystarczającą stabilnością konstrukcji. W każdym przypadku, dobór średnicy powinien być uzależniony od obliczeń statycznych oraz analizy wymagań normatywnych. Należy mieć na uwadze, że nieprawidłowy dobór średnicy prętów często wynika z błędnej interpretacji informacji zawartych w dokumentacji projektowej. W praktyce, błędne odpowiedzi mogą wskazywać na brak zrozumienia podstawowych zasad statyki czy mechaniki materiałów. Dlatego niezwykle istotne jest, aby projektanci i inżynierowie budowlani dokładnie analizowali rysunki techniczne oraz stosowali się do norm i dobrych praktyk branżowych, które jednoznacznie określają wymagania dotyczące średnic zbrojenia w zależności od zastosowania, co ma kluczowe znaczenie dla bezpieczeństwa i trwałości konstrukcji.

Pytanie 37

Przedstawione na rysunku przekładki dystansowe stosowane są w celu zapewnienia właściwego rozstawu między

A. dolnym zbrojeniem a deskowaniem belki żelbetowej.

B. podłużnym a poprzecznym zbrojeniem ławy żelbetowej.

C. dolnym a górnym zbrojeniem płyty żelbetowej.

D. zbrojeniem podłużnym a deskowaniem słupa żelbetowego.

Przekładki dystansowe, jak pokazano na rysunku, odgrywają kluczową rolę w budowie konstrukcji żelbetowych, a ich zastosowanie jest niezbędne dla prawidłowego rozstawu między dolnym a górnym zbrojeniem płyty żelbetowej. Głównym celem tych przekładek jest zapewnienie odpowiedniej odległości między różnymi warstwami zbrojenia, co jest istotne dla równomiernego przenoszenia obciążeń oraz zwiększenia ogólnej wytrzymałości konstrukcji. W praktyce, stosując przekładki dystansowe, inżynierowie muszą uwzględnić normy dotyczące minimalnych odległości między zbrojeniem a powierzchnią betonu, aby zapewnić odpowiednią ochronę przed korozją oraz zapewnić prawidłowe działanie zbrojenia. Na przykład, norma PN-EN 1992-1-1 sugeruje minimalne głębokości zakotwienia zbrojenia, co jest związane z jego ochroną przed wpływem czynników atmosferycznych. Właściwe użycie przekładek jest zatem kluczowe w procesie projektowania i wykonawstwa konstrukcji żelbetowych, wpływając na długowieczność i bezpieczeństwo budowli.

Pytanie 38

Aby uzyskać 1 m³ mieszanki betonowej o konsystencji gęstoplastycznej C20/25, konieczne jest użycie 280 kg cementu oraz 140 l wody. Jaką ilość wody trzeba dodać do mieszanki betonowej z 300 kg cementu, aby uzyskać mieszankę o identycznej konsystencji?

A. 160 l

B. 150 l

C. 320 l

D. 460 l

Aby uzyskać mieszankę betonową o konsystencji gęstoplastycznej C20/25 przy użyciu 300 kg cementu, należy odpowiednio obliczyć ilość wody, która jest proporcjonalna do ilości cementu. W oryginalnej mieszance, dla 280 kg cementu, potrzebna jest 140 l wody. Możemy obliczyć stosunek wody do cementu: 140 l wody / 280 kg cementu = 0,5 l wody na 1 kg cementu. Teraz, stosując ten sam współczynnik, obliczamy ilość wody dla 300 kg cementu: 0,5 l/kg * 300 kg = 150 l. Takie podejście jest zgodne z dobrymi praktykami w branży budowlanej, gdzie zachowanie odpowiednich proporcji składników jest kluczowe dla uzyskania pożądanej konsystencji oraz wytrzymałości betonu. Zastosowanie właściwych proporcji ma również wpływ na trwałość i odporność mieszanki na czynniki atmosferyczne. Wiedza na temat proporcji materiałów w mieszankach betonowych jest niezbędna dla inżynierów budowlanych, którzy muszą dbać o jakość i bezpieczeństwo konstrukcji.

Pytanie 39

W celu przyspieszenia wiązania, domieszkę należy wprowadzić do mieszanki betonowej podczas

A. betonowania w niskich temperaturach.

B. przygotowywania betonu towarowego przewożonego na znaczne odległości.

C. przygotowywania betonu towarowego transportowanego w czasie ciepłej pogody.

D. betonowania dużych elementów o dużych przekrojach.

Dodanie domieszki przyspieszającej wiązanie do mieszanki betonowej jest kluczowym działaniem podczas betonowania w okresach obniżonych temperatur. W takich warunkach, proces hydratacji cementu ulega spowolnieniu, co może prowadzić do niepełnego utwardzenia betonu oraz obniżenia jego wytrzymałości. Domieszki przyspieszające, jak na przykład sole wapniowe, zwiększają tempo reakcji chemicznych i pozwalają na szybsze uzyskanie wymaganego poziomu wytrzymałości. Przykładem zastosowania mogą być prace budowlane zimą, gdzie konieczne jest uzyskanie odpowiednich parametrów wytrzymałościowych w krótkim czasie. Stosowanie takich dodatków jest zgodne z normami branżowymi, takimi jak PN-EN 206-1, które określają wymagania dotyczące betonu w różnych warunkach atmosferycznych. Dlatego, aby zapewnić odpowiednie właściwości betonu oraz bezpieczeństwo konstrukcji, dodanie domieszki przyspieszającej wiązanie w chłodnych miesiącach jest niezbędne.

Pytanie 40

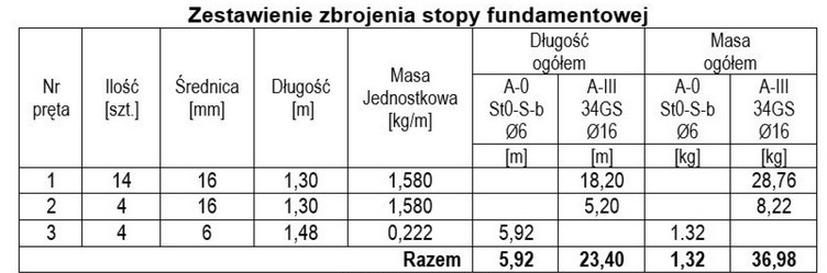

Na podstawie zestawienia stali zbrojeniowej stopy fundamentowej wskaż masę prętów Ø 6 mm potrzebną do wykonania zbrojenia dwóch stóp.

A. 5,92 kg

B. 2,64 kg

C. 3,16 kg

D. 2,96 kg

Zgadza się, prawidłowa odpowiedź to 2,64 kg. To znaczy, że Twoje obliczenia dotyczące masy prętów Ø 6 mm do zbrojenia dwóch stóp fundamentowych są na właściwej drodze. Aby ustalić masę stali, ważne jest, żeby znać masę jednostkową prętów, która dla prętów o średnicy 6 mm wynosi mniej więcej 0,222 kg na metr. Jeśli potrzebujesz 12 metrów prętów (czyli 6 metrów na każdą stopę), to łączna masa wychodzi właśnie 12 m * 0,222 kg/m, co daje nam 2,664 kg. W praktyce takie obliczenia są super ważne, bo pomagają zapewnić odpowiednią jakość zbrojenia, co z kolei wpływa na stabilność i trwałość całej budowy. Dobrze jest również pamiętać, żeby stosować się do norm i wymagań projektowych, to naprawdę ma znaczenie, żeby uniknąć problemów w przyszłości oraz zapewnić bezpieczeństwo osobom, które będą korzystać z budynku. Regularne kontrole jakości materiałów budowlanych to też dobry pomysł, zwłaszcza jeżeli chcemy być pewni, że wszystko jest zgodne z projektem, a to już naprawdę robi różnicę w pracy inżyniera.

Rozpocznij nowy egzamin

Powrót do strony głównej
