Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 11 czerwca 2026 14:17
Data zakończenia: 11 czerwca 2026 14:23

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rysunek przedstawia mocowanie soczewki z oprawą, wykonane metodą

A. zalewania.

B. zaciskania.

C. zawijania.

D. wklejania.

Metoda zalewania, która została wybrana jako poprawna, jest powszechnie stosowana w procesach mocowania soczewek w oprawach, zwłaszcza w przemyśle optycznym. Proces ten polega na umieszczeniu soczewki w odpowiednio zaprojektowanej ramie, a następnie wypełnieniu przestrzeni pomiędzy soczewką a oprawą specjalnym materiałem, który po utwardzeniu tworzy trwałe połączenie. Materiały używane do zalewania, takie jak żywice epoksydowe czy poliuretanowe, charakteryzują się dużą odpornością na działanie czynników zewnętrznych oraz doskonałą przezroczystością, co jest kluczowe w produktach optycznych. W kontekście standardów branżowych, metoda ta jest zgodna z zasadami zapewnienia jakości, co przyczynia się do zwiększenia trwałości i estetyki wyrobów. Przykłady zastosowań obejmują produkcję okularów oraz elementów optycznych w aparaturze medycznej, gdzie precyzyjne mocowanie soczewek ma kluczowe znaczenie dla efektywności działania sprzętu. Dodatkowo, stosowanie tej metody umożliwia łatwiejsze naprawy i wymiany uszkodzonych elementów, co jest istotne z punktu widzenia serwisowania.

Pytanie 2

Nie można uzyskać dziesiątej lub wyższej klasy chropowatości w wyniku obróbki, kończącej się na etapie

A. honowania

B. polerowania powierzchni

C. szlifowania dokładnego

D. docierania

Docieranie jest procesem, który ma na celu poprawę chropowatości powierzchni, ale nie osiąga tak wysokiej precyzji jak szlifowanie dokładne. Zwykle stosuje się go do wygładzania, jednak może prowadzić do ograniczonego usuwania materiału, co nie zapewnia wymaganej jakości powierzchni w kontekście obróbki elementów precyzyjnych. Honowanie z kolei to proces, który wykorzystuje narzędzia z diamentowymi lub węglikowymi końcówkami, mający na celu osiągnięcie dokładności wymiarowej i chropowatości, jednak często jest używane w przypadku dużych tolerancji, co sprawia, że również nie jest odpowiednim rozwiązaniem do uzyskania dziesiątej klasy chropowatości. Polerowanie powierzchni to technika, która ma na celu uzyskanie lustrzanej powierzchni, a niekoniecznie wpływa na chropowatość, co czyni ją nieodpowiednią w kontekście tego pytania. Typowym błędem myślowym jest założenie, że wszystkie te metody są w stanie dostarczyć rezultaty na poziomie szlifowania dokładnego, jednak każda z nich ma swoje ograniczenia i specyfikę, co należy uwzględnić w praktykach inżynieryjnych oraz produkcyjnych.

Pytanie 3

Który okular powinien być zainstalowany w naprawianym mikroskopie szkolnym z dwuokularową nasadką o powiększeniu 1^X, jeśli obiektyw ma powiększenie 80^X, a mikroskop powinien oferować powiększenie 400^X?

A. 15X

B. 40X

C. 10X

D. 5X

Aby obliczyć wymagane powiększenie okularu w mikroskopie, należy zastosować wzór: powiększenie całkowite = powiększenie obiektywu × powiększenie okularu. W tym przypadku, powiększenie całkowite wynosi 400X, a powiększenie obiektywu to 80X. Aby znaleźć powiększenie okularu, możemy przekształcić wzór: powiększenie okularu = powiększenie całkowite / powiększenie obiektywu. Podstawiając wartości: powiększenie okularu = 400X / 80X, co daje nam wynik 5X. Użycie okularu o powiększeniu 5X jest standardem w wielu mikroskopach szkolnych, co zapewnia odpowiednie powiększenie przy jednoczesnym zachowaniu dobrego poziomu komfortu podczas obserwacji. Przykładem zastosowania mikroskopu z takim zestawieniem powiększeń może być badanie komórek roślinnych, gdzie detale strukturalne są dobrze widoczne przy zachowaniu odpowiedniej skali obrazu.

Pytanie 4

Zewnętrzną średnicę soczewki należy wykonać według specyfikacji φ42,25f7. Oblicz graniczne wymiary, jeżeli w przypadku tego pasowania górna odchyłka wynosi −25 μm, a dolna −50 μm?

A. 42,200–42,225 mm

B. 42,245–42,550 mm

C. 42,235–42,525 mm

D. 42,225–42,500 mm

Odpowiedź 42,200–42,225 mm jest właściwa. Obliczając wymiary graniczne dla średnicy zewnętrznej soczewki, trzeba wziąć pod uwagę, że musi być to zarówno wymiar nominalny, jak i górna oraz dolna odchyłka. Tutaj mamy wartość nominalną φ42,25 mm, co oznacza, że średnica powinna wynosić 42,25 mm. Górna odchyłka to -25 μm, co znaczy, że maksymalny wymiar zewnętrzny to 42,25 mm minus 0,025 mm, czyli 42,225 mm. Z kolei dolna odchyłka wynosi -50 μm, co wskazuje, że minimalny wymiar to 42,25 mm minus 0,050 mm, co daje 42,200 mm. Tak więc granice wymiarowe wynikają z tego obliczenia i są pomiędzy 42,200 mm a 42,225 mm. W praktyce dobrze zrobione wymiary są super ważne, bo to zapewnia, że elementy będą do siebie pasować. To ma ogromne znaczenie w produkcji optyki, gdzie precyzja jest kluczowa dla jakości i działania produktów. Takie obliczenia to standard w inżynierii, szczególnie według norm ISO, które mówią, jak powinny wyglądać zasady i procedury dotyczące tolerancji wymiarowych.

Pytanie 5

Kąt teoretyczny zdolności rozdzielczej w diafragmach kołowych określony jest jako

A. stosunek średnic źrenicy wejściowej do wyjściowej \( \frac{d_o}{d'} \)

B. iloraz \( 140'' \) do średnicy źrenicy wejściowej lunety \( \frac{140''}{d_o} \)

C. stosunek ogniskowych obiektywu do okularu \( \frac{f_{ob}}{f_{ok}} \)

D. kwadrat stosunku średnic źrenicy wyjściowej do wejściowej \( \left(\frac{d'}{d_o}\right)^2 \)

Odpowiedź B jest poprawna, ponieważ kąt teoretyczny zdolności rozdzielczej w diafragmach kołowych rzeczywiście jest definiowany w kontekście kryterium Rayleigha. Kryterium to stanowi podstawę w optyce i jest kluczowe w zrozumieniu, jak różne systemy optyczne, takie jak teleskopy czy mikroskopy, potrafią odróżniać blisko położone obiekty. Wzór θ ≈ 1.22 * (λ/D) oznacza, że kąt rozdzielczy jest bezpośrednio zależny od długości fali światła oraz średnicy apertury. Przykładowo, przy użyciu teleskopu o średnicy 200 mm i długości fali światła 550 nm, możemy obliczyć zdolność rozdzielczą, co jest kluczowe dla astronomów, którzy chcą badać szczegóły odległych obiektów. W praktyce zastosowanie kryterium Rayleigha pomaga w projektowaniu systemów optycznych o wysokiej wydajności i precyzji, co jest standardem w branży optycznej.

Pytanie 6

Do frezowania szklanych powierzchni sferycznych należy zastosować frez przedstawiony na rysunku oznaczonym literą

A. B.

B. C.

C. D.

D. A.

Frez oznaczony literą D. jest przeznaczony do frezowania szklanych powierzchni sferycznych, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak produkcja elementów optycznych czy elementów dekoracyjnych. Jego odpowiedni profil umożliwia precyzyjne kształtowanie krzywoliniowych powierzchni, co jest niezbędne do uzyskania pożądanych właściwości estetycznych oraz funkcjonalnych. W praktyce, stosując frezy o odpowiednich profilach, można zredukować ryzyko pęknięć materiału, co jest szczególnie istotne w przypadku materiałów kruchych, jak szkło. Standardy obróbcze, takie jak ISO 9001, podkreślają znaczenie doboru właściwych narzędzi do określonych procesów technologicznych, co ma bezpośredni wpływ na jakość i wydajność produkcji. Odpowiedni dobór frezu jest podstawą dobrych praktyk w branży, co pozwala na uzyskanie wysokiej jakości wykończenia i precyzyjnych wymiarów. Warto także zaznaczyć, że frez D. jest często wykorzystywany w zaawansowanych technologiach obróbczych, takich jak CNC, co umożliwia automatyzację i powtarzalność procesów.

Pytanie 7

W procesie tworzenia laserów na ciałach stałych, na pręty nie wykorzystuje się

A. szkła flintowego

B. szkła neodymowego

C. kryształu rubinu

D. tytanu z szafirem

Szkło flintowe, mimo że posiada pewne właściwości optyczne, nie jest używane do budowy laserów na ciałach stałych ze względu na swoje fizyczne właściwości, które nie sprzyjają efektywnemu wzbudzaniu i amplifikacji światła. W laserach na ciałach stałych kluczowe jest, aby materiał aktywny miał odpowiednią strukturę krystaliczną i mógł efektywnie absorbować oraz emitować światło. Kryształy rubinu, tytan z szafirem oraz szkło neodymowe są materiałami, które wykazują korzystne właściwości emitujące i amplifikacyjne, co czyni je idealnymi do zastosowań laserowych. Przykładem może być laser rubinowy, który był jednym z pierwszych laserów stworzonych w historii i jest nadal stosowany w technologiach medycznych oraz w systemach holograficznych, gdzie wymagana jest precyzyjna kontrola nad wiązką światła. W związku z tym, konstrukcje laserów na ciałach stałych opierają się na dobrze zdefiniowanych materiałach, które są zgodne z aktualnymi standardami branżowymi.

Pytanie 8

Którą własność szkła optycznego można zmierzyć za pomocą układu optycznego przedstawionego na rysunku?

A. Współczynnik załamania.

B. Pęcherzykowatość.

C. Smużystość.

D. Współczynnik dyspersji.

Prawidłowa odpowiedź to pęcherzykowatość, ponieważ układ optyczny przedstawiony na rysunku jest zaprojektowany do badania defektów w szkle optycznym, w tym obecności pęcherzyków powietrza. Pęcherzyki te mogą negatywnie wpływać na optyczne właściwości szkła, takie jak przejrzystość i jakość obrazu. W praktyce, podczas produkcji i testowania szkła optycznego, kluczowe jest identyfikowanie oraz klasyfikowanie takich defektów. Zastosowanie układu optycznego pozwala na wizualizację pęcherzyków poprzez analizę rozproszonego światła, co może być użyte w kontroli jakości. W branży optycznej standardy, takie jak ISO 9348, określają metody badania pęcherzykowatości, co podkreśla znaczenie dokładności w tych pomiarach. Tego rodzaju analiza jest nie tylko istotna w produkcji soczewek, ale również w szerszym kontekście, takim jak optyka przemysłowa, gdzie jakość materiałów wpływa na funkcjonalność urządzeń optycznych.

Pytanie 9

Zgodnie z przedstawionym schematem układu pomiarowego wykonywany jest pomiar powiększenia

A. lupy.

B. teleskopu.

C. mikroskopu.

D. lunety.

Lupa to przyrząd optyczny, który wykorzystuje soczewkę skupiającą do powiększania obrazu obiektów znajdujących się w bliskiej odległości. W przedstawionym schemacie widać, że promienie świetlne przechodzą przez soczewkę i koncentrują się w ognisku, co jest charakterystyczne dla działania lupy. Użycie lupy ma wiele zastosowań w życiu codziennym, na przykład w rzemiośle, jubilerstwie, biologii czy naukach przyrodniczych. Lupy są używane do szczegółowego badania małych przedmiotów, co ułatwia ich analizę. W kontekście standardów branżowych, przy pomiarach i obserwacjach, użycie lupy powinno być zgodne z zasadami ergonomii oraz optyki, aby zapewnić komfort pracy i dokładność pomiarów. Zastosowanie odpowiednich technik i dobrych praktyk przy obsłudze lupy może znacznie zwiększyć efektywność w badaniach oraz przyczynić się do lepszego zrozumienia właściwości obserwowanych obiektów.

Pytanie 10

Przedstawiony obraz prążków interferencyjnych sprawdzanej powierzchni cylindrycznej określa odchyłkę promienia równą

A. N = 6

B. N = 3

C. N = 4

D. N = 2

Odpowiedź N = 3 jest prawidłowa z uwagi na analizę prążków interferencyjnych, które ukazują zmiany fazy światła odbitego od powierzchni cylindrycznej. W przypadku, gdy na obrazie zaobserwowane są trzy wyraźne prążki, oznacza to, że zachodzą trzy pełne zmiany fazy, co bezpośrednio odnosi się do odchyłki promienia. W praktyce, techniki optyczne takie jak interferometria są często wykorzystywane do precyzyjnego pomiaru odchyleń w materiałach, co znajduje zastosowanie w inżynierii i metrologii. Odpowiednia interpretacja prążków interferencyjnych jest kluczowa dla oceny jakości wykonania elementów cylindrycznych oraz ich zgodności z wymaganiami projektowymi. W branży często stosuje się standardy, takie jak ISO 13485, które podkreślają znaczenie dokładnych pomiarów w inżynierii medycznej. Wiedza na temat interpretacji prążków interferencyjnych jest niezbędna dla inżynierów, którzy zajmują się projektowaniem precyzyjnych komponentów optycznych.

Pytanie 11

Jakie materiały są wykorzystywane do produkcji soczewek w mikroskopach monochromatycznych?

A. z szkła neodymowego

B. z fluorytu lub rubinu

C. z kwarcu lub rubinu

D. z kwarcu lub fluorytu

Soczewki obiektywów mikroskopowych typu monochromat są kluczowym elementem w optyce mikroskopowej. Wykonane z kwarcu lub fluorytu, oferują znacznie lepsze właściwości optyczne w porównaniu do tradycyjnego szkła. Kwarc charakteryzuje się wysoką przezroczystością w zakresie UV oraz stabilnością chemiczną, co czyni go idealnym materiałem do zastosowań wymagających precyzyjnych pomiarów. Fluoryt natomiast, dzięki niskiemu współczynnikowi załamania światła, pozwala na uzyskanie wyższej jakości obrazów oraz redukcję aberracji chromatycznych. Te właściwości są szczególnie istotne w kontekście badań naukowych, gdzie detale są kluczowe dla interpretacji wyników. W praktyce, zastosowanie soczewek z tych materiałów umożliwia lepsze oddzielanie fal świetlnych i uzyskiwanie wyraźniejszych obrazów, co jest niezbędne w mikroskopii fluorescencyjnej oraz w badaniach biologicznych i materiałowych, gdzie precyzyjne obrazowanie jest fundamentem analizy. Standardy branżowe, takie jak normy ISO dotyczące mikroskopów, podkreślają znaczenie odpowiednich materiałów w konstrukcji optycznej, co zapewnia niezawodność i jakość wyników.

Pytanie 12

Jakiej metody nie wykorzystuje się do pomiaru średnicy zaokrąglonych płytek?

A. suwmiarki

B. sprawdzianu szczękowego dwugranicznego

C. mikrometru

D. sprawdzianu szczękowego jednogranicznego

Sprawdzian szczękowy dwugraniczny jest narzędziem, którego nie stosuje się do pomiaru średnicy zaokrąglonych płytek, ponieważ jest on zaprojektowany do mierzenia większych, płaskich powierzchni. Dla średnicy zaokrąglonych obiektów, takich jak płytki, stosuje się narzędzia, które precyzyjnie oceniają odległość w najbardziej wąskim miejscu obiektu. Mikrometr i suwmiarka to narzędzia, które pozwalają na dokładne pomiary średnicy, zapewniając odpowiednią dokładność i powtarzalność. Mikrometr jest szczególnie przydatny w przypadku małych rozmiarów, gdzie wymagana jest niezwykle wysoka precyzja. Z kolei suwmiarka, dzięki swojej wszechstronności, może być używana do różnych pomiarów, w tym średnicy zaokrąglonych obiektów. Zgodnie z normami ISO dotyczącymi pomiarów, właściwy wybór narzędzia pomiarowego jest kluczowy dla uzyskania dokładnych wyników, co ma bezpośrednie przełożenie na jakość produktów w procesach wytwarzania. Dlatego istotne jest, aby znać odpowiednie narzędzia do pomiarów w zależności od kształtu i właściwości badanego obiektu.

Pytanie 13

Który klucz stosowany do montażu i demontażu zespołów optycznych jest przedstawiony na rysunku?

A. Oczkowy.

B. Hakowy.

C. Nasadowy.

D. Płaski.

Klucz hakowy jest specjalistycznym narzędziem, którego kształt i konstrukcja zostały zaprojektowane z myślą o precyzyjnym montażu oraz demontażu zespołów optycznych, takich jak obiektywy czy pierścienie zębate. Jego charakterystyczna forma umożliwia pewne uchwycenie elementów z rowkami, co pozwala na zastosowanie odpowiedniego momentu obrotowego podczas pracy. W praktyce, klucz hakowy jest szeroko stosowany w różnych dziedzinach, w tym w fotografii, astronomii oraz w technologii optycznej, gdzie wymagana jest precyzja. Dzięki niemu można skutecznie wymieniać obiektywy w aparatach fotograficznych bez ryzyka ich uszkodzenia. Klucz hakowy zgodny jest z najlepszymi praktykami w obszarze serwisowania sprzętu optycznego, co podkreśla jego znaczenie w zapewnieniu jakości i długości użytkowania sprzętu. Warto pamiętać, że odpowiednie narzędzia, takie jak klucz hakowy, są kluczowe dla zachowania integralności delikatnych komponentów optycznych.

Pytanie 14

W celu smarowania elementów ruchomych w mechanizmie poprzecznym nasadki krzyżowej mikroskopu, należy użyć smaru

A. miedzianego

B. litowego

C. silikonowego

D. grafitowego

Smar litowy jest idealnym wyborem do smarowania powierzchni współpracujących w zespole ruchu poprzecznego nasadki krzyżowej stolika mikroskopowego, ponieważ charakteryzuje się doskonałymi właściwościami smarnymi, odpornością na wysokie temperatury oraz długotrwałym działaniem. Smary litowe, wytwarzane na bazie mydeł litowych, oferują wyjątkową stabilność mechaniczno-chemiczną oraz niską skłonność do wypłukiwania, co jest niezwykle ważne w kontekście precyzyjnych instrumentów optycznych, jakimi są mikroskopy. Przykłady zastosowania smaru litowego można znaleźć w wielu aplikacjach przemysłowych, a także w precyzyjnych mechanizmach laboratoryjnych. W standardach branżowych, takich jak ISO 6743-9, smary litowe są często rekomendowane dla urządzeń pracujących w trudnych warunkach, co podkreśla ich niezawodność i długowieczność. Ponadto, smar litowy ogranicza ryzyko korozji elementów metalowych, co jest kluczowe dla zachowania integralności mechanicznej mikroskopu. W związku z powyższym, zastosowanie smaru litowego w tej aplikacji jest zgodne z najlepszymi praktykami inżynieryjnymi oraz wymaganiami producentów sprzętu.

Pytanie 15

Który z poniższych materiałów jest używany do polerowania pryzmatów?

A. Tlenek ceru

B. Tlenek chromu

C. Biel cynowa

D. Wapno wiedeńskie

Tlenek ceru (CeO2) jest materiałem powszechnie stosowanym do polerowania pryzmatów ze względu na swoje wyjątkowe właściwości chemiczne i fizyczne. Działa jako bardzo efektywny środek polerski, który dzięki swoim drobnym cząstkom jest w stanie usunąć mikroskopijne niedoskonałości powierzchni szkła, co jest kluczowe w kontekście optyki. Użycie tlenku ceru w procesach polerskich pozwala na uzyskanie niezwykle gładkich powierzchni, co przekłada się na poprawę jakości obrazów generowanych przez pryzmaty. W praktyce, tlenek ceru jest często wykorzystywany w produkcji soczewek, luster oraz pryzmatów dla sprzętu optycznego, w tym teleskopów i mikroskopów. Standardy branżowe, takie jak ISO 10110, podkreślają znaczenie dokładności i precyzji w obróbce optycznej, co czyni tlenek ceru materiałem pierwszego wyboru w wielu zastosowaniach, gdzie precyzja jest kluczowa. Dodatkowo, tlenek ceru jest preferowany z uwagi na swoją dostępność oraz efektywność kosztową w porównaniu z innymi materiałami polerskimi.

Pytanie 16

Jakie powiększenie ma lupa o ogniskowej wynoszącej 20 mm?

A. 10x

B. 12,5x

C. 2,5x

D. 5x

Wybór błędnych wartości powiększenia lupy może być wynikiem nieporozumień dotyczących zasad działania optyki oraz obliczania powiększeń. Odpowiedzi 2,5x, 10x i 5x są fundamentem błędnych koncepcji, które nie uwzględniają kluczowej zasady dotyczącej ogniskowej lupy. W przypadku ogniskowej 20 mm, jak wspomniano wcześniej, odpowiednie obliczenia jasno wskazują na wynik 12,5x, przy założeniu, że w badaniach optycznych ogniskowa wpływa bezpośrednio na zdolność powiększania obrazu. Niektóre z błędnych odpowiedzi mogą wynikać z nieprawidłowego stosowania wzoru lub popełnienia pomyłki przy jego przeliczeniu. Na przykład, 10x mogłoby wynikać z błędnego założenia, iż powiększenie jest proporcjonalne do wartości ogniskowej, co jest w istocie sprzeczne z rzeczywistością. Podobnie, 5x i 2,5x mogą być wynikiem zbyt uproszczonych obliczeń czy też ignorowania zasad optyki, które mówią o tym, że powiększenie jest odwrotnie proporcjonalne do ogniskowej. W praktyce, aby uniknąć takich błędów, zaleca się dokładne zapoznanie się z formularzami i wzorami stosowanymi w optyce, a także przeprowadzanie praktycznych doświadczeń, które pozwolą na lepsze zrozumienie zależności między ogniskową a powiększeniem. Tylko w ten sposób można osiągnąć pełne zrozumienie zasad działania lup i innych narzędzi optycznych.

Pytanie 17

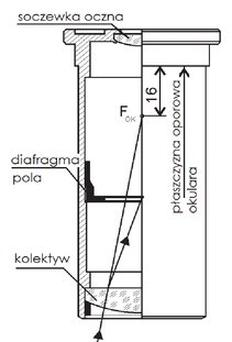

Do budowy okulara mikroskopowego pokazanego na rysunku jako diafragmę pola należy zastosować diafragmę

A. irysową.

B. stałą o otworze okrągłym.

C. stałą o otworze kwadratowym.

D. szczelinową.

Diafragma stała o otworze okrągłym jest kluczowym elementem w mikroskopach, ponieważ zapewnia stabilne i równomierne oświetlenie próbki. Dzięki swojemu kształtowi, diafragma ta umożliwia kontrolowanie ilości światła, które dociera do obiektu obserwacji, co jest niezbędne dla uzyskania wyraźnych i wyrafinowanych obrazów. Stosowanie diafragm o otworze okrągłym jest zgodne z najlepszymi praktykami w mikroskopii, umożliwiając badaczom uzyskanie kontrastu i jasności, które są fundamentalne w analizie strukturalnej materiałów. W praktyce, w mikroskopii biologicznej, odpowiednie oświetlenie ma kluczowe znaczenie dla uwidocznienia detali komórkowych, co pozwala na dokładną diagnostykę. Warto również zauważyć, że pozostałe typy diafragm, takie jak irysowe czy szczelinowe, znajdują zastosowanie w innych kontekstach, ale nie są optymalne dla standardowych obserwacji mikroskopowych, gdzie stabilność i jednolitość oświetlenia są priorytetowe.

Pytanie 18

Która z poniższych aberracji w obiektywach mikroskopowych prowadzi do rozmycia obrazu w formie współśrodkowych kół?

A. Astygmatyzm

B. Sferyczna

C. Koma

D. Dystorsja

Astygmatyzm, dystorsja i koma to różne rodzaje aberracji optycznych, które mogą wpływać na jakość obrazu w mikroskopach, jednak każda z nich ma unikalne cechy, które sprawiają, że nie odpowiadają one na opisane w pytaniu zjawisko rozmycia w postaci współśrodkowych kół. Astygmatyzm występuje, gdy soczewki nie mają jednakowej krzywizny w różnych kierunkach, co prowadzi do powstawania dwóch ognisk w różnych płaszczyznach. Takie zjawisko powoduje, że obraz obiektów jest rozmyty w jednym kierunku, a wyraźny w innym, co nie jest tożsame z współśrodkowymi okręgami. Dystorsja to natomiast deformacja obrazu, która prowadzi do zniekształcenia kształtów obiektów, np. prostokątów w trapez lub inne formy. Zazwyczaj nie wpływa ona na ostrość obrazu w taki sposób, aby tworzyły się kółka. Koma zaś jest aberracją, która powoduje, że obiekty poza osią optyczną mikroskopu są widziane jako rozmyte lub zniekształcone w kształcie komet, co również nie jest zgodne z opisaną charakterystyką współśrodkowych kół. Typowe błędy myślowe prowadzące do niepoprawnych wniosków mogą obejmować mylenie różnych aberracji oraz nieuwzględnianie ich specyficznych właściwości w kontekście analizy optycznej. Zrozumienie tych różnic jest kluczowe dla skutecznego projektowania i użytkowania systemów optycznych w mikroskopii.

Pytanie 19

Podczas montażu układu optycznego, jakie jest główne zastosowanie kalibracji optycznej?

A. Ochrona elementów przed uszkodzeniem

B. Zapewnienie precyzyjnego ustawienia elementów optycznych

C. Zmniejszenie kosztów produkcji

D. Poprawa estetyki urządzenia

Kalibracja optyczna jest kluczowym etapem w procesie montażu układów optycznych. Jej głównym celem jest zapewnienie precyzyjnego ustawienia elementów optycznych, co jest niezbędne dla prawidłowego działania całego układu. Każdy element, jak soczewki, lustra czy pryzmaty, musi być dokładnie ustawiony pod odpowiednim kątem i w odpowiednim miejscu, aby uzyskać optymalne parametry optyczne, takie jak ostrość, zasięg czy minimalizację zniekształceń obrazu. Precyzyjna kalibracja wpływa również na efektywność energetyczną układu oraz na jakość obrazu. Stosowane w branży standardy optyki, jak ISO 10110, podkreślają wagę dokładności w ustawieniach elementów optycznych, co ma bezpośredni wpływ na końcową jakość produktu. Kalibracja optyczna jest nie tylko wymogiem technicznym, ale i normą branżową, która zapewnia, że urządzenia optyczne działają zgodnie z ich specyfikacją techniczną i projektową.

Pytanie 20

W trakcie finalnego montażu pryzmatycznej lornetki konieczne jest dostosowanie

A. skrewcenia obrazu

B. parafokalności

C. apertury numerycznej

D. paracentryczności

Podczas analizy wszystkich pozostałych odpowiedzi, warto zauważyć, że paracentryczność odnosi się do umiejętności utrzymania obrazu w centrum pola widzenia, co jest istotne, ale nie jest głównym celem montażu końcowego lornetki pryzmatycznej. Ustawienie paracentryczności jest bardziej związane z ergonomią i komfortem użytkownika, a nie z precyzyjnym obrazowaniem, co czyni je niewłaściwym wyborem w kontekście tego pytania. Parafokalność dotyczy z kolei możliwości ustawienia ostrości na różnych odległościach bez konieczności ponownego ustawiania, co także nie jest kluczowym elementem w procesie montażu lornetki pryzmatycznej. Właściwe ustawienie ostrości ma znaczenie w codziennym użytkowaniu, jednak nie wpływa bezpośrednio na jakość obrazu, a bardziej na wygodę jego obserwacji. Apertura numeryczna jest terminem stosowanym w kontekście obiektywów fotograficznych i mikroskopowych, a jej znaczenie w lornetkach jest ograniczone. Chociaż ważne jest, aby lornetki miały odpowiednią aperturę dla zbierania światła, to jednak montaż końcowy w kontekście tej lornetki nie polega na ustawieniu tego parametru. Syntetyzując, wszystkie te odpowiedzi koncentrują się na różnych aspektach optyki, które mogą być istotne w szerszym kontekście, ale nie odnoszą się bezpośrednio do kluczowego elementu, jakim jest skręcenie obrazu, które jest niezbędne dla uzyskania prawidłowego obrazu w kwadrantach lornetki pryzmatycznej.

Pytanie 21

Aby zmierzyć powiększenie mikroskopów, należy wykorzystać

A. dynametr Czapskiego

B. płytkę mikrometryczną

C. preparat naturalny

D. dynametr Ramsdena

Płytka mikrometryczna jest narzędziem używanym do precyzyjnego pomiaru powiększenia obiektywów mikroskopowych. Umożliwia ona określenie liczby mikrometrów na jednostkę obrazu widzianego w mikroskopie. Proces pomiaru polega na umieszczeniu płytki z precyzyjnie oznakowanymi mikrometrami w polu widzenia mikroskopu. Dzięki temu operator może porównać rzeczywisty rozmiar obiektów z ich obrazem w powiększeniu, co jest niezwykle istotne w wielu dziedzinach naukowych, takich jak biologia czy medycyna. Zastosowanie płytki mikrometrycznej jest standardową praktyką przy kalibracji mikroskopów oraz ocenie ich dokładności. Wiedza na temat powiększenia jest kluczowa, ponieważ wpływa na interpretację obserwacji mikroskopowych, pozwalając na dokładne oznaczanie wymiarów komórek, tkanek czy mikroorganizmów. Warto również zaznaczyć, że stosując płytkę mikrometryczną, można łatwo określić skale zdjęć mikroskopowych, co jest istotne w późniejszej analizie wyników.

Pytanie 22

Przyrządami optycznymi, w których brak gwintowych połączeń ruchomych, są

A. mikroskopy biologiczne

B. lunety geodezyjne

C. mikroskopy warsztatowe

D. lupy zegarmistrzowskie

Lupy zegarmistrzowskie to przyrządy optyczne, które nie korzystają z gwintowych połączeń ruchowych, co sprawia, że są one bardziej kompaktowe i łatwe w obsłudze. Ich konstrukcja opiera się na prostych elementach optycznych, co czyni je idealnymi do precyzyjnych zadań w zegarmistrzostwie, gdzie wymagana jest wysoka dokładność i możliwość szybkiej regulacji ogniskowej. Lupy te są często wykorzystywane do inspekcji detalicznych elementów zegarków, a ich ergonomiczny design pozwala na długotrwałe użytkowanie bez zmęczenia wzroku. W odróżnieniu od mikroskopów biologicznych czy lunet geodezyjnych, które wymagają skomplikowanych systemów ruchomych do regulacji obrazu, lupy zegarmistrzowskie oferują bezpośredni, ale skuteczny sposób na powiększenie obrazu, co jest niezbędne w precyzyjnych pracach montażowych. Standardy użytkowania tych przyrządów opierają się na zasadach ergonomii oraz efektywności w pracy, co czyni je niezbędnym narzędziem w branży zegarmistrzowskiej.

Pytanie 23

Jakim symbolem określa się akceptowalną odchyłkę od średniej dyspersji?

A. Δ(δF – δC)

B. Δ(nf – nc)

C. ΔN

D. Δnd

Wybór nieprawidłowego symbolu na oznaczenie dopuszczalnej odchyłki dyspersji średniej może wynikać z kilku powszechnych błędów myślowych. Odpowiedzi takie jak Δnd czy Δ(δF – δC) są mylące, ponieważ nie odnoszą się bezpośrednio do konceptu dyspersji średniej. Na przykład, Δnd może być mylone z innymi rodzajami odchylek, które nie mają zastosowania w kontekście analizy dyspersji. Z kolei symbol Δ(δF – δC) sugeruje różnicę między dwiema innymi zmiennymi, co nie jest odpowiednim podejściem do opisania odchyłki średniej. W wielu przypadkach, błędy polegają na pomieszaniu pojęć związanych z różnymi rodzajami statystyki, co prowadzi do nieporozumień. Ważne jest, aby w analizie danych jasno zrozumieć, jakie parametry są używane do opisu rozkładów i jakie mają one zastosowanie w praktyce. Dlatego kluczowe jest, aby przy podejmowaniu decyzji opierać się na solidnych podstawach teoretycznych oraz stosować odpowiednie symbole zgodnie z ich definicjami w literaturze fachowej. Zrozumienie tych różnic jest fundamentem do właściwej analizy danych, która ma kluczowe znaczenie w wielu dziedzinach, takich jak statystyka, inżynieria, czy analizy finansowe.

Pytanie 24

Jakim symbolem oznaczana jest dopuszczalna odchyłka średniej wartości dyspersji?

A. Δ(nF - nC)

B. ΔN

C. ΔnD

D. Δrwz

Odpowiedź Δ(nF - nC) jest prawidłowa, ponieważ oznacza dopuszczalną odchyłkę średniej dyspersji, gdzie nF i nC to odpowiednio liczby pomiarów w próbie oraz liczby oczekiwane. W praktyce, w procesach pomiarowych, dokładność i precyzja są kluczowe, a dopuszczalne odchyłki stanowią istotny element analizy statystycznej. Używając tej odchyłki, można ocenić, czy wyniki pomiarów są zgodne z oczekiwaniami i czy mieszczą się w akceptowalnych granicach w kontekście norm branżowych, takich jak ISO 9001. Na przykład, w procesie produkcji, monitorowanie odchyleń przy pomocy tej formuły pozwala na optymalizację procesów oraz identyfikację potencjalnych problemów w produkcji, co z kolei prowadzi do zwiększenia efektywności i redukcji kosztów. Znajomość tej odchyłki jest zatem niezbędna dla inżynierów i specjalistów zajmujących się kontrolą jakości.

Pytanie 25

Przedstawione na rysunku narzędzie skrawające służy do wykonywania operacji

A. szlifowania.

B. wiercenia.

C. toczenia.

D. frezowania.

Narzedzie przedstawione na zdjęciu to frez, który jest kluczowym elementem w procesie frezowania. Frezowanie to zaawansowana operacja skrawania, która polega na usuwaniu materiału z obrabianego przedmiotu za pomocą narzędzia obrotowego wyposażonego w wiele ostrzy. Ten proces jest niezwykle wszechstronny i znajduje zastosowanie w produkcji części maszyn, elementów konstrukcyjnych, a także w obróbce detali o skomplikowanych kształtach. W przemyśle stalowym i metalowym frezowanie jest standardem, który pozwala osiągnąć wysoką precyzję i jakość wykończenia powierzchni. Przykładem zastosowania frezowania jest produkcja kół zębatych, gdzie precyzyjnie wyprofilowane narzędzie skrawające umożliwia uzyskanie wymaganych wymiarów i tolerancji. Zgodnie z normami ISO, frezowanie ma wiele rodzajów operacji, takich jak frezowanie poziome, pionowe czy kształtowe, co daje użytkownikowi ogromne możliwości adaptacji techniki do konkretnego zadania. Wiedza o rodzajach narzędzi skrawających oraz ich zastosowaniach jest niezbędna dla każdego inżyniera zajmującego się obróbką skrawaniem.

Pytanie 26

Co oznacza symbol KF 515-55 w kontekście szkła optycznego?

A. flint.

B. kron flint.

C. szkło specjalne.

D. kron.

Odpowiedź "kron flint" jest poprawna, ponieważ symbol KF 515-55 wskazuje na szkło optyczne, które jest mieszanką dwóch typów szkła: szkła kronowego i szkła flintowego. Szkło kronowe, znane ze swojej wysokiej przezroczystości i niskiego współczynnika absorpcji, jest często stosowane w soczewkach, które wymagają dużej jasności obrazu. Natomiast szkło flintowe, charakteryzujące się wysokim współczynniku załamania światła oraz wyższą dyspersją, jest kluczowe w produkcji soczewek, które muszą skutecznie rozdzielać różne kolory światła. Połączenie tych dwóch typów szkła pozwala na uzyskanie optymalnych właściwości optycznych, co jest niezwykle istotne w aplikacjach takich jak systemy optyczne w aparatach fotograficznych czy teleskopach. Zastosowanie szkła kron flint w takich urządzeniach przyczynia się do uzyskania wyraźniejszego i bardziej szczegółowego obrazu, co jest zgodne z wymogami przemysłowymi oraz standardami jakości w produkcji optyki.

Pytanie 27

Jakie są właściwe etapy procesu klejenia soczewek balsamem jodłowym?

A. Czyszczenie, podgrzewanie, nałożenie i usunięcie nadmiaru kleju, centrowanie, odprężanie

B. Wybór, podgrzewanie, czyszczenie, klejenie, centrowanie, kontrola precyzji sklejania

C. Czyszczenie, nałożenie i usunięcie nadmiaru kleju, centrowanie, odprężanie

D. Podgrzewanie, czyszczenie, klejenie, odprężanie, kontrola precyzji sklejania

Kolejność czynności podczas klejenia soczewek balsamem jodłowym, określona w poprawnej odpowiedzi, jest kluczowa dla uzyskania trwałego i precyzyjnego połączenia. Proces zaczyna się od mycia soczewek, co ma na celu usunięcie wszelkich zanieczyszczeń, które mogą wpłynąć na jakość klejenia. Następnie nagrzewanie soczewek jest istotnym krokiem, ponieważ poprawia lepkość kleju oraz ułatwia jego równomierne rozprowadzenie. Po nagrzaniu, na soczewki nakłada się klej, a następnie wyciska się nadmiar, co pozwala na uniknięcie tworzenia się pęcherzyków powietrza. Centrowanie soczewek jest niezbędne, aby zapewnić właściwe ich ustawienie względem siebie, co ma wpływ na funkcjonalność oraz estetykę gotowego produktu. Ostatnim krokiem jest odprężanie, które pozwala na pełne utwardzenie kleju w odpowiednich warunkach. Te etapy są zgodne z najlepszymi praktykami w branży optycznej, które gwarantują wysoką jakość wykonania oraz długowieczność sklejonego elementu.

Pytanie 28

Którą soczewkę przedstawiono na rysunku?

A. Wklęsło-wypukłą.

B. Płasko-wklęsłą.

C. Dwuwklęsłą.

D. Dwuwypukłą.

Soczewka dwuwklęsła jest charakterystyczna przez swoje krzywizny, które są wklęsłe po obu stronach. Takie soczewki są szersze na brzegach i węższe w środkowej części, co odzwierciedla obraz przedstawiony na rysunku. W praktyce soczewki dwuwklęsłe są wykorzystywane w wielu aplikacjach optycznych, takich jak okulary korekcyjne dla osób z krótkowzrocznością, gdzie ich właściwości pozwalają na rozpraszanie promieni świetlnych, co prowadzi do wyraźniejszego widzenia. Ponadto, w optyce soczewki te są używane w różnych urządzeniach, takich jak mikroskopy czy teleskopy, aby kontrolować kierunek światła i zwiększać pole widzenia. W kontekście norm i standardów branżowych, soczewki muszą spełniać określone parametry dotyczące krzywizny i materiału, aby zapewnić optymalną jakość obrazu oraz bezpieczeństwo użytkowania.

Pytanie 29

Zjawisko pełnego wewnętrznego odbicia znalazło zastosowanie w konstrukcji

A. niwelatorów

B. goniometrów

C. noktowizorów

D. światłowodów

Zjawisko całkowitego wewnętrznego odbicia jest kluczowym mechanizmem wykorzystywanym w technologii światłowodowej. Dzięki temu zjawisku możliwe jest efektywne przesyłanie sygnałów świetlnych na dużych odległościach bez znacznych strat energii. W światłowodach, światło porusza się przez rdzeń, który ma wyższy współczynnik załamania niż otaczające go materiały, co skutkuje odbiciem światła od granicy rdzenia i otoczenia. Taki mechanizm pozwala na minimalizację strat sygnału oraz zakłóceń, co czyni światłowody szczególnie efektywnymi w telekomunikacji oraz transmisji danych. Przykładowo, światłowody są powszechnie używane w Internecie, telefonii komórkowej oraz systemach CCTV, gdzie stabilność i jakość sygnału są kluczowe. Dobre praktyki w branży zalecają stosowanie światłowodów w miejscach, gdzie wymagana jest duża przepustowość oraz niezawodność, co czyni je fundamentem nowoczesnych systemów komunikacyjnych.

Pytanie 30

W naprawianym mikroskopie są obiektywy o powiększeniu 10x, 80x oraz 100x. Jakie powiększenie powinien mieć dodatkowy obiektyw, aby mikroskop uzyskał powiększenie 640x, używając okularów o powiększeniu 10x lub 16x?

A. 20x

B. 60x

C. 40x

D. 5x

Aby mikroskop mógł uzyskiwać powiększenie 640x przy użyciu okularu o powiększeniu 10x, potrzebujemy obiektywu o powiększeniu 64x. Jednak w dostępnych obiektywach posiadamy 10x, 80x, oraz 100x. Dlatego musimy wykorzystać okular o powiększeniu 10x i obiektyw 40x, co razem da 400x. Kiedy dodamy powiększenie okularu 10x do obiektywu 40x, uzyskujemy 400x, a następnie, aby osiągnąć 640x, możemy użyć okularu 16x, co w połączeniu z obiektywem 40x rzeczywiście da nam 640x. Taki dobór obiektywów i okularów jest zgodny z zasadami mikroskopii, w których kluczowe jest zrozumienie, jak różne powiększenia wpływają na jakość obrazu oraz jego detale. W laboratoriach i pracowniach badawczych stosowanie optymalnych kombinacji obiektywów oraz okularów wpływa na precyzję obserwacji, a także na jakość uzyskiwanych wyników.

Pytanie 31

Symbol S235JR wskazuje na rodzaj stali

A. żaroodpornej

B. automatowej

C. konstrukcyjnej

D. szybkotnącej

S235JR to oznaczenie stali konstrukcyjnej, która jest dość popularna w budownictwie i inżynierii. Mówiąc prosto, to stal niskostopowa, co oznacza, że ma w sobie małe ilości dodatków stopowych. Dzięki temu łatwo się spawa i jest plastyczna, co jest dużym plusem. Charakteryzuje się minimalną wytrzymałością na rozciąganie wynoszącą 235 MPa, co sprawia, że nadaje się idealnie do budowy konstrukcji stalowych, takich jak belki czy ramy. Można ją spotkać przy budowie mostów, hal przemysłowych czy innych obiektów. Zgodnie z normą EN 10025-2, S235JR występuje w różnych formach – blachy, kształtowniki, pręty... To daje różnorodność zastosowań. Na pewno w branży budowlanej ważne jest, żeby stosować stal o odpowiednich parametrach mechanicznych, bo to ma wpływ na bezpieczeństwo konstrukcji. S235JR zdecydowanie to zapewnia.

Pytanie 32

Zgodnie z zamieszczonym rysunkiem faza w płytce płaskorównoległej nie może być wykonana o szerokości

A. 0,65 mm

B. 0,50 mm

C. 0,60 mm

D. 0,55 mm

Odpowiedź 0,65 mm jest poprawna, ponieważ zgodnie z rysunkiem oraz standardami branżowymi szerokość fazy w płytce płaskorównoległej nie powinna przekraczać 0,6 mm. W rzeczywistości, efektywna szerokość fazy jest kluczowym parametrem w projektowaniu płytek PCB, a jej nadmierne zwiększenie może prowadzić do problemów z jakością sygnału oraz trudności w lutowaniu. W praktyce, podążając za dobrymi praktykami, projektanci powinni unikać wartości bliskich górnej granicy, aby zapewnić niezawodność w produkcji. Stosowanie fazy w określonym zakresie nie tylko wpływa na estetykę płytki, ale również na jej funkcjonalność. Przykłady zrealizowanych projektów pokazują, że precyzyjne dostosowanie parametrów fazy do specyfikacji producentów przyczynia się do zwiększenia efektywności produkcji oraz obniżenia kosztów związanych z błędami produkcyjnymi.

Pytanie 33

W przypadku materiałów używanych w elementach optycznych, symbol litery νd odnosi się do

A. współczynnika dyspersji

B. współczynnika załamania

C. dyspersji średniej

D. dyspersji kątowej

Symbol νd odnosi się do współczynnika dyspersji, który jest kluczową wielkością w optyce, szczególnie w kontekście materiałów optycznych. Współczynnik dyspersji określa, jak różne długości fal światła są załamywane w danym materiale. Jest to istotne przy projektowaniu soczewek, pryzmatów oraz innych elementów optycznych, gdzie precyzyjne prowadzenie światła jest niezbędne. Na przykład, w przypadku soczewek stosowanych w teleskopach astronomicznych, odpowiedni dobór materiału z właściwym współczynnikiem dyspersji pozwala na minimalizację aberracji chromatycznych, co przekłada się na wyraźniejsze obrazy. W praktyce, warto znać wartość współczynnika dyspersji, aby móc efektywnie projektować urządzenia optyczne, które będą miały pożądane właściwości optyczne. Normy branżowe, takie jak ISO 10110, podkreślają znaczenie pomiaru i analizy współczynnika dyspersji dla zapewnienia wysokiej jakości optyki.

Pytanie 34

W naprawianym mikroskopie znajdują się soczewki o powiększeniu 10, 40 i 80 oraz okulary o powiększeniu 5^x lub 10^x. Jakie powiększenie powinien mieć obiektyw, aby mikroskop umożliwiał uzyskanie powiększenia 1000^x?

A. 20x

B. 100x

C. 60x

D. 5x

Obiektyw o powiększeniu 100x jest kluczowy dla uzyskania całkowitego powiększenia mikroskopu wynoszącego 1000x. Całkowite powiększenie uzyskuje się poprzez pomnożenie powiększenia obiektywu przez powiększenie okularu. W tym przypadku mamy trzy obiektywy o powiększeniach 10x, 40x i 80x oraz okulary o powiększeniach 5x i 10x. Aby obliczyć wymagane powiększenie obiektywu, musimy ustalić, jakie powiększenie okularu będzie używane. Przy użyciu okularu 10x, obiektyw musi zapewnić powiększenie 100x (10x * 100 = 1000x). Zastosowanie obiektywu 100x w połączeniu z okularami 10x umożliwia badanie mikroskopowe, na przykład w biologii komórkowej lub mikrobiologii, gdzie wysoka rozdzielczość jest niezbędna do obserwacji szczegółowych struktur komórkowych. W praktyce, wybór odpowiedniego obiektywu jest kluczowy dla uzyskania optymalnej jakości obrazu oraz kontrastu, co jest istotne w analizach laboratoryjnych.

Pytanie 35

Która z wymienionych aberracji w układach optycznych prowadzi do zniekształcenia obrazu w formie beczki?

A. Koma

B. Astygmatyzm

C. Dystorsja

D. Sferyczna

Dystorsja to aberracja optyczna, która powoduje zniekształcenie obrazu w taki sposób, że jego kształt staje się podobny do beczki, zwanej również dystorsją beczkowatą. Ta aberracja występuje głównie w obiektywach szerokokątnych, gdzie promienie świetlne są zniekształcane w kierunku krawędzi obraz. W praktyce, dystorsja może mieć znaczący wpływ na zdjęcia architektoniczne, gdzie prostokątne kształty budynków mogą wydawać się zakrzywione, co utrudnia dokładne przedstawienie rzeczywistego wyglądu obiektu. Aby zminimalizować dystorsję, projektanci obiektywów często stosują techniki korekcyjne, takie jak wykorzystanie elementów asferycznych. Dystorsja jest również brana pod uwagę w standardach jakości optyki, takich jak ISO 12233, który określa metody pomiaru jakości obrazów w systemach optycznych. W obrębie fotografii i filmowania, zrozumienie i kontrola dystorsji są kluczowe dla uzyskania estetycznie poprawnych obrazów oraz przy zachowaniu proporcji i kształtów obiektów.

Pytanie 36

Obiektywy mikroskopowe powinny być oceniane poprzez obserwację obrazu szczeliny lub jednolitego pola przy użyciu mikroskopu

A. z kontrastem fazowym

B. polaryzacyjno-interferencyjnego

C. biologicznego

D. stereoskopowego

Mikroskopy polaryzacyjno-interferencyjne to naprawdę super narzędzia, jeśli chodzi o analizę materiałów optycznych. Dzięki nim możemy dokładnie zbadać, jak wygląda struktura różnych materiałów i jakie mają właściwości. Kiedy mówimy o obiektywach mikroskopowych, to ważne jest, żeby kontrolować ich jakość, co można zrobić na przykład przez obserwację obrazu szczeliny czy jednorodnego pola. Pozwala to wykryć ewentualne problemy jak nierównomierności w indeksie refrakcji albo jakieś nieprawidłowości w układzie kryształów. Z mojego doświadczenia, mikroskopia polaryzacyjna jest mega przydatna w laboratoriach materiałowych, bo pozwala identyfikować materiały, badać ich strukturę krystaliczną, a nawet analizować, jak się rozkładają. Dobrze jest też regularnie kalibrować sprzęt i korzystać z certyfikowanych próbek, żeby mieć pewność, że wyniki są wiarygodne. Standardy ISO w mikroskopii dają sporo wskazówek, które pomagają utrzymać wysoki poziom analiz.

Pytanie 37

Przedstawiony na rysunku obraz prążków interferencyjnych określa odchyłkę promienia N = 3 sprawdzanej powierzchni

A. cylindrycznej.

B. sferycznej.

C. asferycznej.

D. płaskiej.

Prążki interferencyjne przedstawione na rysunku są charakterystyczne dla powierzchni cylindrycznych, co ilustruje ich równoległy i równoodległy układ. Tego rodzaju wzory powstają na skutek interferencji fal świetlnych odbitych od powierzchni, gdzie promień N=3 oznacza trzeci rząd interferencyjny. W przypadku powierzchni cylindrycznych, fale rozchodzą się równolegle, co prowadzi do powstania prostych linii prążków. W praktyce wiedza ta ma zastosowanie w wielu dziedzinach, takich jak optyka, inżynieria optyczna i metrologia, gdzie precyzyjne pomiary i analizy są kluczowe. Na przykład, w produkcji soczewek cylindrycznych, analiza prążków interferencyjnych jest niezbędna do oceny jakości i dokładności wykonania tych elementów. Dobrą praktyką jest regularne wykorzystywanie technik interferencyjnych do testowania i weryfikacji właściwości optycznych materiałów, co zapewnia ich wysoką jakość i funkcjonalność.

Pytanie 38

Do wykonywania otworów w szkle mineralnym o średnicy maksymalnie 3 mm, jakie wiertło należy zastosować?

A. stalowe

B. spiralne

C. trepanacyjne

D. diamentowe

Wiercenie w szkle mineralnym, które charakteryzuje się dużą twardością oraz kruchością, wymaga użycia odpowiednich narzędzi, które zminimalizują ryzyko pęknięć oraz zniszczenia materiału. Wiertła diamentowe są idealnym rozwiązaniem do wiercenia otworów o średnicy do 3 mm w szkle, ponieważ diament, jako jeden z najtwardszych materiałów, skutecznie przenika przez strukturę szkła. Dzięki swojej konstrukcji, wiertła diamentowe posiadają szereg niewielkich kryształków diamentu, które pozwalają na precyzyjne i efektywne wiercenie. Przykłady zastosowania obejmują produkcję biżuterii, gdzie precyzyjne otwory są kluczowe, a także w branży budowlanej przy instalacji systemów szklanych. Ponadto, stosowanie wierteł diamentowych jest zgodne z najlepszymi praktykami, które podkreślają znaczenie jakości narzędzi w procesach obróbczych, aby zapewnić zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 39

Jakie urządzenie można wykorzystać do precyzyjnych pomiarów odległości przy użyciu metody bezpośredniej?

A. lunetę autokolimacyjną

B. optimetr

C. mikroskop warsztatowy

D. dalmierz

Dalmierz jest urządzeniem, które zostało zaprojektowane specjalnie do precyzyjnego pomiaru odległości. Wykorzystuje różne metody, takie jak triangulacja, pomiar czasu przelotu światła czy laserowe pomiary, aby uzyskać dokładne wyniki. W praktyce, dalmierze są szeroko stosowane w geodezji, budownictwie oraz inżynierii lądowej. Na przykład, w budownictwie, dalmierz pozwala na szybkie i precyzyjne określenie długości, co jest niezbędne w trakcie planowania i realizacji projektów budowlanych. Ponadto, nowoczesne dalmierze często łączą się z systemami GPS, co umożliwia jeszcze dokładniejsze pomiary w terenie. Dalmierz jest również zgodny z międzynarodowymi standardami pomiarowymi, co czyni go niezawodnym narzędziem w rękach specjalistów. Z tego powodu jest to jedno z najważniejszych narzędzi w pracy geodetów oraz architektów.

Pytanie 40

Do łączenia soczewek w mikroskopach nie wykorzystuje się

A. cyjanopanu

B. balsaminu

C. Loctite

D. balsamu

Balsam, jako materiał do klejenia soczewek obiektywów mikroskopowych, nie jest stosowany głównie ze względu na swoje właściwości optyczne i chemiczne. Balsam do mikroskopów, choć był używany w przeszłości, wykazuje tendencję do żółknięcia oraz utraty przejrzystości w czasie, co prowadzi do degradacji jakości obrazu. W kontekście współczesnych technologii, inżynierowie optyki preferują stosowanie bardziej stabilnych i odpornych na zmiany chemiczne materiałów, takich jak cyjanopan czy Loctite. Te materiały charakteryzują się lepszą adhezją, a także mniejszą wrażliwością na zmiany temperatury i wilgotności, co jest kluczowe w aplikacjach mikroskopowych, gdzie precyzja i stabilność optyczna są niezwykle ważne. Przykładowo, cyjanopan jest często wykorzystywany w precyzyjnych zastosowaniach ze względu na swoje właściwości szybkiego utwardzania oraz wysoką wytrzymałość mechaniczną. Warto również zwrócić uwagę, że stosowanie nowoczesnych klejów odpowiada standardom jakości i trwałości wymaganym w produkcji sprzętu optycznego.
