Który plik należy wykorzystać do zainstalowania programu do obsługi sterownika PLC?
A.
B.
C.
D.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź D jest poprawna, ponieważ plik o nazwie "Setup" lub "Install" to klasyczna oznaka instalatora dla oprogramowania. W kontekście systemów operacyjnych Windows, plik instalacyjny często jest dostarczany w formacie, który umożliwia użytkownikowi łatwe zainstalowanie aplikacji na swoim komputerze. Programy do obsługi sterowników PLC wymagają odpowiednich narzędzi, które umożliwiają komunikację i programowanie urządzeń. Właściwy instalator, wskazany w odpowiedzi D, zapewnia dostęp do interfejsów i bibliotek, które są niezbędne do prawidłowego działania oprogramowania. Przykładowo, podczas instalacji oprogramowania do programowania PLC, użytkownik może napotkać różne opcje konfiguracji, które są zdefiniowane przez producenta, i które mogą być dostępne tylko w ramach procesu instalacji. Warto również zaznaczyć, że stosowanie dedykowanego oprogramowania do danego modelu PLC, zgodnego z jego dokumentacją techniczną, przyczynia się do optymalizacji pracy oraz minimalizacji ryzyka błędów w programowaniu.
Pytanie 2
Jakiego czujnika należy używać do obserwacji temperatury uzwojeń silnika elektrycznego?
A. Hallotronu
B. Warystora
C. Termistora
Twoja odpowiedź
D. Tensometru
Poprawna odpowiedź. Termistor jest elementem, który charakteryzuje się znaczną zmianą oporu elektrycznego w zależności od temperatury. Dzięki temu, jest idealnym czujnikiem do monitorowania temperatury uzwojeń silników elektrycznych, gdzie precyzyjne pomiary są kluczowe dla ich prawidłowego działania. W zastosowaniach przemysłowych, gdzie silniki elektryczne pracują w trudnych warunkach, termistory są wykorzystywane do zabezpieczania przed przegrzaniem, co może prowadzić do uszkodzenia silnika. Dobrą praktyką w branży jest stosowanie termistorów w obwodach ochronnych, co pozwala na automatyczne wyłączanie silnika w przypadku osiągnięcia krytycznej temperatury. Dzięki swojej prostocie i niezawodności, termistory są szeroko stosowane w różnych aplikacjach, takich jak klimatyzacja, wentylacja oraz w systemach automatyki przemysłowej. Warto również zauważyć, że termistory mogą być stosowane w różnych konfiguracjach, co czyni je wszechstronnym rozwiązaniem w monitorowaniu temperatury. Ich zastosowanie przyczynia się do zwiększenia efektywności energetycznej oraz niezawodności urządzeń elektrycznych.
Pytanie 3
W sprężarce pneumatycznej nie ma możliwości regulacji ciśnienia powietrza. Jakie jest najbardziej prawdopodobne źródło awarii?
A. Przerwanie obwodu elektrycznego, który zasila silnik sprężarki.
B. Uszkodzenie membrany w reduktorze sprężarki.
Twoja odpowiedź
C. Uszkodzenie uszczelki w zaworze zwrotnym łączącym zbiornik z rurą tłoczącą.
D. Zabrudzenie zaworu zasysającego powietrze
Poprawna odpowiedź. Uszkodzenie membrany w reduktorze sprężarki jest jedną z najczęstszych przyczyn problemów z regulowaniem ciśnienia powietrza. Membrana pełni istotną rolę w kontrolowaniu przepływu powietrza oraz jego ciśnienia w systemie pneumatycznym. W przypadku jej uszkodzenia może dojść do nieprawidłowego działania reduktora, co prowadzi do braku możliwości regulacji ciśnienia. W praktyce, jeśli membrana jest nieszczelna lub pęknięta, powietrze może uciekać, a użytkownik nie będzie w stanie osiągnąć wymaganych parametrów roboczych. W branży pneumatycznej standardem jest regularne sprawdzanie oraz konserwacja elementów reduktora, aby zapobiec takim awariom. Warto także pamiętać, że nieprawidłowe ciśnienie może prowadzić do uszkodzeń innych komponentów systemu, takich jak narzędzia pneumatyczne, co może generować dodatkowe koszty eksploatacyjne.
Pytanie 4
W jakim trybie operacyjnym sterownik PLC wykonuje wszystkie etapy cyklu pracy?
A. STOP
B. RUN
Poprawna odpowiedź
C. TERM
D. START
Twoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi takie jak STOP, TERM oraz START wskazują na nieprawidłowe zrozumienie cyklu pracy sterownika PLC. Tryb STOP jest stanem, w którym sterownik nie wykonuje żadnych operacji. W tym trybie program nie jest realizowany, co oznacza, że wszystkie sygnały wejściowe i wyjściowe są zablokowane, a brak realizacji programu może prowadzić do nieprawidłowego funkcjonowania całego systemu. Z punktu widzenia automatyki, stan STOP jest używany do serwisowania lub diagnostyki, ale nie do normalnej pracy. Tryb TERM, choć rzadziej spotykany, zazwyczaj odnosi się do fazy zakończenia działania programu, po której system nie działa, co również nie obejmuje cyklu pracy. Z kolei tryb START sugeruje, że program może być w trakcie uruchamiania, jednak nie oznacza to, że wszystkie fazy cyklu są realizowane. Często pracownicy lub inżynierowie automatyki mogą pomylić te tryby, skupiając się na ich nazwach, zamiast na funkcjonalnych aspektach. W praktyce każdy z tych trybów pełni różne role w kontekście pracy sterownika, ale tylko tryb RUN jest tym, który pozwala na aktywną realizację programu, interakcję z otoczeniem i pełne wykorzystanie możliwości sterownika PLC zgodnie z najlepszymi praktykami w zakresie automatyki przemysłowej. Zrozumienie tego rozróżnienia jest kluczowe dla efektywnej pracy w dziedzinie automatyki.
Pytanie 5
Który przyrząd pomiarowy należy zastosować do pomiaru natężenia prądu przemiennego?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Pomiar prądu przemiennego to coś, co wymaga specjalnego sprzętu, żeby wszystko było w porządku. Amperomierz, który ma funkcję pomiaru prądu przemiennego, jak na przykład cęgowy miernik prądu, jest idealnym rozwiązaniem. Dzięki niemu można zmierzyć prąd bez potrzeby wycinania obwodu, co jest mega ważne w przypadku systemów, gdzie wyłączenie czegokolwiek może spowodować problemy. Cęgowe mierniki działają na zasadzie sprawdzania pola magnetycznego wywołanego przez prąd, co daje szybki i precyzyjny pomiar. To naprawdę ułatwia pracę elektrykom i innym technikom, bo nie muszą martwić się o przestoje czy uszkodzenia. Warto też pamiętać o standardach, jak IEC 61010, które mówią o bezpieczeństwie tych urządzeń. Przyrząd oznaczony jako 'B.' wydaje mi się być najlepszym wyborem do tych zadań.
Pytanie 6
W instalacji zasilającej bez osuszaczy, przewód do rozprowadzania sprężonego powietrza powinien być układany ze spadkiem w kierunku przepływu powietrza, wynoszącym blisko
A. 11%
B. 5%
Twoja odpowiedź
C. 1%
Poprawna odpowiedź
D. 13%
Niepoprawna odpowiedź. Kiedy przewód rozprowadzający sprężone powietrze jest montowany z niewłaściwym spadkiem, takim jak 5%, 11% czy 13%, zaczynają pojawiać się poważne problemy z wilgocią i kondensacją. Zbyt duży spadek może prowadzić do niepożądanych efektów, w tym do nadmiernego osadzania się wody na dnie przewodów. Wilgoć w systemie sprężonego powietrza powoduje korozję komponentów, co w dłuższej perspektywie prowadzi do kosztownych napraw i przestojów. Często zdarza się, że użytkownicy nie zdają sobie sprawy z tego, że nadmierne nachylenie może skutkować gromadzeniem się wody w miejscach, gdzie nie są zamontowane odpowiednie osuszacze, co w efekcie obniża jakość sprężonego powietrza. Przykładem może być sytuacja, gdy nadmierne nachylenie prowadzi do trudności w odprowadzaniu kondensatu, co prowadzi do awarii narzędzi pneumatycznych. Ponadto, błędne podejście do montażu przewodów z niewłaściwym spadkiem może skutkować problemami z przepływem powietrza, co negatywnie wpływa na wydajność całego systemu. Warto również podkreślić, że zgodnie z dobrymi praktykami w branży, montaż przewodów powinien być przeprowadzany zgodnie z zaleceniami producentów oraz normami branżowymi, które jasno określają optymalne nachylenie dla instalacji sprężonego powietrza.
Pytanie 7
Przy stałej wartość rezystancji wewnętrznej ogniwa największą wartość napięcia wskaże woltomierz w układzie pokazanym na rysunku
A.
B.
C.
D.
Twoja odpowiedź
Poprawna odpowiedź. Woltomierz wskaże największą wartość napięcia, gdy jest podłączony bezpośrednio do zacisków ogniwa, co odpowiada układowi D. W tej konfiguracji nie ma dodatkowego obciążenia, co pozwala na pomiar napięcia otwartego ogniwa, które jest maksymalne. W praktyce zastosowanie woltomierza w tej konfiguracji jest kluczowe w diagnostyce i testowaniu ogniw, szczególnie w aplikacjach związanych z energią odnawialną, takich jak panele słoneczne czy akumulatory. Pomiar napięcia otwartego pozwala na ocenę stanu naładowania ogniwa oraz jego wydajności. W branży energetycznej normy IEEE oraz IEC wskazują na znaczenie tego typu pomiarów w zapewnieniu efektywności i bezpieczeństwa systemów energetycznych. Zastosowanie woltomierza w odpowiedniej konfiguracji to standardowa praktyka, która pozwala na dokładne monitorowanie parametrów pracy urządzeń elektrycznych.
Pytanie 8Strzał
W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?
Dane techniczne
Napięcie zasilające
AC/DC 24 V
Wejścia: Zakres dopuszczalny Przy sygnale „0" Przy sygnale „1" Prąd wejściowy
DC 20,4 ... 28,8 V maks. AC/DC 5 V min. AC/DC 12 V 2,5 mA
Wyjścia: Rodzaj Prąd ciągły
4 przekaźnikowe 10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym
A. 2,5 A
B. 7,0 A
C. 10,0 A
D. 3,0 A
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź 3,0 A jest poprawna, ponieważ zgodnie z danymi technicznymi sterownika PLC, jego maksymalny prąd obciążenia wynosi 3 A. Przy podłączeniu silnika do wyjścia sterownika należy zawsze zwrócić uwagę na jego parametry, ponieważ zarówno prąd, jak i napięcie zasilające muszą być zgodne z danymi katalogowymi urządzenia. W przypadku obciążeń indukcyjnych, takich jak silniki, warto również wziąć pod uwagę prąd rozruchowy, który może być znacznie wyższy od prądu nominalnego. Praktyczne zastosowanie tej wiedzy jest kluczowe, gdyż niewłaściwe dobranie prądu obciążenia może prowadzić do uszkodzenia sterownika oraz obniżenia efektywności całego systemu. W branży automatyki przemysłowej podstawowe zasady dobierania obciążeń są ujęte w normach takich jak IEC 61131, które zalecają odpowiednie dobieranie komponentów w celu zapewnienia trwałości oraz niezawodności systemów. Zrozumienie tych aspektów jest niezwykle istotne, zwłaszcza w kontekście projektowania i eksploatacji instalacji automatyki.
Pytanie 9Strzał
Gdzie nie powinno się stosować urządzeń mechatronicznych z silnikiem komutatorowym?
A. W lakierni
Poprawna odpowiedź
B. W suszarni
C. W chłodni
Twoja odpowiedź
D. W mleczarni
Niepoprawna odpowiedź. Wybór odpowiedzi sugerujących użycie urządzeń mechatronicznych z silnikami komutatorowymi w miejscach takich jak suszarnie, chłodnie czy mleczarnie jest niepoprawny z kilku istotnych powodów. W suszarniach, gdzie obecne są wysokie temperatury i potencjalnie łatwopalne materiały, iskrzenie może również stanowić zagrożenie, jednak ryzyko to nie jest tak wysokie jak w lakierniach. Użycie silników komutatorowych w takich środowiskach może być stosowane, ale wymaga odpowiednich zabezpieczeń. W chłodniach, gdzie dominują warunki niskotemperaturowe, iskrzenie silników komutatorowych nie jest typowym zagrożeniem, lecz ich zastosowanie może prowadzić do problemów z utrzymaniem stabilności termicznej, co jest kluczowe w przechowywaniu produktów. Mleczarnie charakteryzują się specyficznymi wymaganiami sanitarnymi, gdzie wprowadzenie silników mogących generować zanieczyszczenia, takie jak cząstki węgla, nie jest zalecane. W każdym z tych przypadków można poprawnie zastosować silniki innych typów, które są bardziej odpowiednie dla danego środowiska. Warto zauważyć, że zrozumienie zastosowania odpowiednich technologii w różnych kontekstach przemysłowych jest kluczowe dla zapewnienia efektywności oraz bezpieczeństwa pracy. Przykłady zastosowań innych typów silników oraz ich przystosowanie do specyficznych warunków mogą przyczynić się do optymalizacji procesów oraz eliminacji zbędnych ryzyk.
Pytanie 10
Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?
A. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji
Twoja odpowiedź
B. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki
C. Oczyścić części odpowiednimi środkami chemicznymi
D. Zakryć części i otwory czystą szmatką lub taśmą klejącą
Poprawna odpowiedź. Otwieranie zaworów odwadniaczy przed każdymi pracami konserwacyjnymi to mega ważna sprawa. Dzięki temu usuwamy wilgoć, która może się zbierać w zbiornikach i przewodach. A to jest kluczowe, żeby system działał sprawnie i dłużej. Jak woda lub jakieś zanieczyszczenia dostaną się do instalacji, to mogą spowodować korozję, co w efekcie może prowadzić do awarii, a nawet niebezpiecznych sytuacji, jak wybuchy. Musimy też pamiętać, że upewnienie się, że ciśnienie w instalacji jest na zero, to podstawa bezpieczeństwa. Jeśli zaczniemy działać pod ciśnieniem, to naprawdę może być bardzo niebezpiecznie dla osób obsługujących system. Standardy BHP w przemyśle mówią głośno o tym, jak ważne jest przestrzeganie procedur bezpieczeństwa, czyli regularne usuwanie wilgoci i kontrolowanie ciśnienia. Dobrze też wiedzieć, że odpowiednie zarządzanie instalacją sprężonego powietrza poprawia nie tylko bezpieczeństwo, ale też efektywność całego systemu.
Pytanie 11
Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas
A. przeglądu technicznego w trakcie przestoju
Twoja odpowiedź
B. ogólnego remontu maszyny
C. planowych napraw średnich realizowanych po demontażu całej maszyny
D. planowych napraw bieżących bez rozkładania całej maszyny
Poprawna odpowiedź. Wybór przeglądu technicznego w czasie przestoju jako momentu na usunięcie nieszczelności w układzie smarowania lub cieczy chłodzącej jest trafny z wielu powodów. Nieszczelności te mogą prowadzić do poważnych problemów operacyjnych, takich jak przegrzewanie się maszyny czy jej uszkodzenie, co w konsekwencji może skutkować wstrzymaniem produkcji. Przegląd techniczny w czasie przestoju to idealny moment na przeprowadzenie dokładnej inspekcji, ponieważ pozwala na zidentyfikowanie i naprawienie problemów bez ryzyka wpływu na wydajność pracy. W ramach przeglądu można również przeprowadzić dodatkowe czynności, takie jak uzupełnienie płynów eksploatacyjnych czy wymiana zużytych elementów. Dobre praktyki branżowe wskazują na konieczność przeprowadzania takich inspekcji w regularnych odstępach czasowych, co podnosi bezpieczeństwo i efektywność pracy urządzeń hydraulicznych. Dlatego odpowiedź na to pytanie potwierdza świadomość znaczenia regularnych przeglądów w kontekście utrzymania ruchu maszyn.
Pytanie 12Strzał

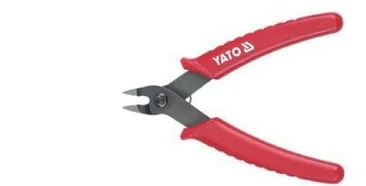

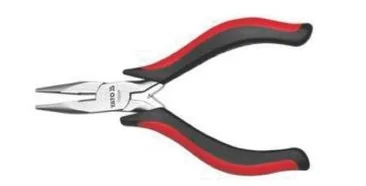

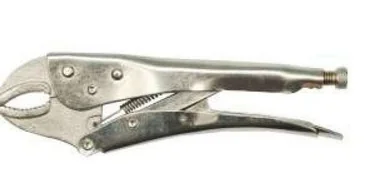

Którego z narzędzi przedstawionych na rysunkach należy użyć do równego cięcia przewodu pneumatycznego, aby w trakcie montażu nie powstawały nieszczelności?
A.
B.
C.
D.
Twoja odpowiedź

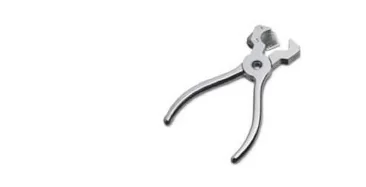

Poprawna odpowiedź. Narzędzie oznaczone literą D. to dedykowane nożyce do cięcia przewodów pneumatycznych, które są zaprojektowane w sposób umożliwiający uzyskanie równego, czystego cięcia. Dzięki zastosowaniu odpowiedniego mechanizmu tnącego, nożyce te minimalizują ryzyko zgniatania lub uszkodzenia przewodu, co jest kluczowe dla zachowania szczelności połączeń pneumatycznych. W kontekście montażu instalacji pneumatycznych, zgodność z normami branżowymi, takimi jak ISO 4414, podkreśla znaczenie właściwego cięcia przewodów dla zapewnienia wysokiej efektywności systemu i eliminacji potencjalnych nieszczelności. Przykładem zastosowania nożyc D. może być przygotowanie przewodów w systemach automatyki przemysłowej, gdzie precyzyjne połączenia są niezbędne do prawidłowego funkcjonowania urządzeń. Warto również wspomnieć, że stosowanie właściwych narzędzi, takich jak nożyce D., jest częścią dobrych praktyk w inżynierii, co wpływa na ogólną niezawodność systemów pneumatycznych.
Pytanie 13
Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu FA.
KODY BŁĘDÓW
Nr
Kod błędu
Problem
1.
E1
Usterka czujnika temperatury pomieszczenia
2.
E2
Usterka czujnika temperatury wymiennika zewn.
3.
E3
Usterka czujnika temperatury wymiennika wewn.
4.
E4
Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym
5.
E5
Brak komunikacji między jednostkami wewn. i zewn.
6.
F0
Usterka silnika prądu stałego wentylatora jednostki zewn.
7.
F1
Uszkodzenie modułu IPM
8.
F2
Uszkodzenie modułu PFC
9.
F3
Problem ze sprężarką
10.
F4
Błąd czujnika temperatury przegrzania
11.
F5
Zabezpieczenie temperatury głowicy sprężarki
12.
F6
Błąd czujnika temperatury otoczenia jednostki zewn.
13.
F7
Zabezpieczenie przed zbyt wysokim lub za niskim na- pięciem zasilania
14.
F8
Błąd komunikacji modułów jednostki zewnętrznej
15.
F9
Błąd pamięci EEPROM jednostki zewnętrznej
16.
FA
Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego)
A. Błąd czujnika temperatury ssania.
Twoja odpowiedź
B. Uszkodzenie modułu IPM.
C. Nieprawidłowa wartość napięcia zasilania.
D. Problem ze sprężarką.
Poprawna odpowiedź. Odpowiedź wskazująca na błąd czujnika temperatury ssania jest poprawna, ponieważ kod błędu FA w systemach serwisowych jest jednoznacznie przypisany do tej awarii. Czujnik temperatury ssania jest kluczowym elementem układu, który monitoruje temperaturę czynnika chłodniczego wchodzącego do sprężarki. W przypadku uszkodzenia tego czujnika, sprężarka może otrzymać błędne informacje, co prowadzi do nieprawidłowego działania urządzenia, a w konsekwencji do wyświetlenia kodu FA. W praktyce, problem ten może być spowodowany różnymi czynnikami, takimi jak zanieczyszczenia, uszkodzenia mechaniczne lub elektryczne, co wymaga przeprowadzenia diagnostyki oraz ewentualnej wymiany czujnika. Dobrym standardem w branży jest regularne sprawdzanie oraz kalibracja czujników, aby zapobiegać takim problemom. Zrozumienie i umiejętność szybkiej identyfikacji błędów związanych z czujnikami temperatury ssania jest kluczowe dla efektywnej obsługi urządzeń chłodniczych oraz zapewnienia ich niezawodności.
Pytanie 14

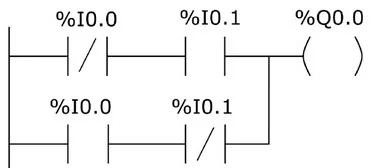

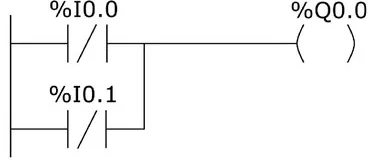

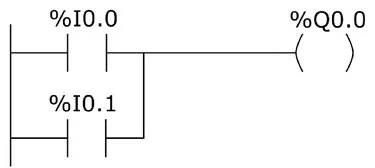

Który z przedstawionych programów w języku LD realizuje funkcję XNOR?
A.
B.
C.
D.
Twoja odpowiedź

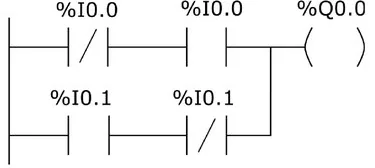

Poprawna odpowiedź. Odpowiedź D jest poprawna, ponieważ przedstawia schemat, który realizuje funkcję XNOR, znaną jako równoważność logiczna. Funkcja ta zwraca wartość prawda (1) wtedy i tylko wtedy, gdy oba wejścia mają tę samą wartość – zarówno w stanie niskim (0), jak i wysokim (1). Schemat D osiąga to za pomocą bramki AND zanegowanej na wejściach. Gdy oba wejścia są w stanie 0, na wyjściu bramki AND, która przyjmuje wartości 0, uzyskujemy wartość 1 po zanegowaniu. Podobnie, gdy oba wejścia są w stanie 1, wyjście bramki AND również zwróci 1, co po zanegowaniu da wynik 0. Wynikiem tej operacji jest to, że tylko wtedy, gdy oba wejścia są równe, wyjście jest wysokie. W praktycznych zastosowaniach, funkcja XNOR jest wykorzystywana w cyfrowych systemach logicznych, w obliczeniach parzystości oraz w algorytmach kryptograficznych. Zrozumienie tej funkcji jest kluczowe w projektowaniu systemów cyfrowych, gdzie prawidłowa realizacja operacji logicznych ma kluczowe znaczenie dla funkcjonalności oraz efektywności całego systemu.
Pytanie 15
Jakie urządzenie powinno być użyte do uruchomienia silnika trójfazowego o dużej mocy?
A. Przetwornicę częstotliwości
Twoja odpowiedź
B. Wyłącznik przeciwporażeniowy
C. Transformator obniżający napięcie
D. Przełącznik gwiazda-trójkąt
Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwego urządzenia do rozruchu silnika trójfazowego dużej mocy może prowadzić do poważnych problemów zarówno technicznych, jak i operacyjnych. Przetwornica częstotliwości, chociaż jest zaawansowanym urządzeniem, nie jest idealnym rozwiązaniem na początku procesu uruchamiania silnika. Jej zastosowanie wiąże się z dodatkowymi kosztami oraz złożonością w instalacji. Przetwornice są zazwyczaj wykorzystywane do regulacji prędkości obrotowej silników, a nie do samego rozruchu. Wyłącznik przeciwporażeniowy, z kolei, ma na celu ochronę ludzi przed porażeniem prądem, ale nie jest zaprojektowany do kontrolowania parametrów rozruchu silnika. Może to prowadzić do nieefektywnego uruchamiania lub nawet uszkodzenia silnika w przypadku zbyt wysokiego prądu rozruchowego. Transformator obniżający napięcie także nie rozwiązuje problemu rozruchu silnika. Choć może zmniejszyć napięcie, to nie kontroluje prądu ani momentu obrotowego w początkowej fazie uruchamiania. Zastosowanie przełącznika gwiazda-trójkąt w tym kontekście jest kluczowe, ponieważ eliminuje problem wysokiego prądu rozruchowego i zwiększa efektywność operacyjną całego systemu. Zmiana z układu gwiazdy na trójkąt w odpowiednim momencie jest istotna dla prawidłowego funkcjonowania silnika oraz jego długowieczności.
Pytanie 16
Który program zapisany w języku LD odpowiada programowi zapisanemu w postaci listy rozkazów IL?
A.
B.
C.
Twoja odpowiedź
D.
Poprawna odpowiedź. Program C jest zgodny z programem w języku IL, bo faktycznie odwzorowuje jego strukturę logiczną i to, w jakiej kolejności instrukcje są wykonywane. Jak spojrzymy na program IL, to zobaczymy operacje takie jak LD (załaduj), OR (lub), ANDN (i nie), a później S (ustaw). W programie C te operacje są pokazane w schemacie LD, gdzie mamy połączenia między wejściami I0.0, I0.1 oraz negacją I0.2. Połączenie równoległe I0.0 i I0.1 w diagramie LD jest równoznaczne z operacją OR w programie IL, przez co możemy logicznie łączyć te sygnały. Połączenie szeregowe z negacją I0.2 dodaje nam logikę ANDN, której realizacja też dobrze wygląda w schemacie. W praktyce, języki IL i LD są standardem w automatyce przemysłowej i pozwalają na fajne projektowanie systemów sterowania. Trzeba też pamiętać, że umiejętność czytania i rozumienia diagramów LD to coś, co jest naprawdę konieczne, jeśli chodzi o pracę z PLC, więc warto się tego nauczyć, bo to są najlepsze praktyki w naszej branży.
Pytanie 17
Jakiego czujnika powinno się użyć w systemie pomiarowym do określenia naprężeń mechanicznych?
A. Tensometr
Twoja odpowiedź
B. Rotametr
C. Wiskozymetr
D. Pirometr
Poprawna odpowiedź. Tensometr jest kluczowym elementem w układzie pomiarowym służącym do monitorowania naprężeń mechanicznych. Jego działanie opiera się na efekcie piezorezystywnym, który polega na zmianie rezystancji elektrycznej w odpowiedzi na odkształcenie materiału. Dzięki temu, tensometry są szeroko stosowane w inżynierii mechanicznej, budownictwie oraz w badaniach materiałowych. Na przykład, w konstrukcjach mostów czy budynków, tensometry mogą być umieszczane w strategicznych miejscach, aby na bieżąco monitorować naprężenia i zapobiegać ewentualnym uszkodzeniom. Zastosowanie tensometrów w praktyce wymaga przemyślanej kalibracji oraz umiejętności interpretacji danych pomiarowych. Warto również zauważyć, że zgodnie z normami PN-EN ISO 7500-1 i PN-EN 10002-1, właściwe pomiary naprężeń są niezbędne do oceny jakości materiałów oraz bezpieczeństwa konstrukcji.
Pytanie 18
Przy ciągle wciśniętym przycisku START układ opisany diagramem stanów powtarza czynności z kroków 1 do 5. Takie zachowanie układu jest prawidłowe ze względu na działanie
A. koniunkcji sygnałów przycisku START i czujnika 1B1.
Twoja odpowiedź
B. czujnika 2B2 w kroku 3 diagramu.
C. alternatywy sygnałów przycisku START i czujnika 1B1.
D. czujnika 2B1 w kroku 4 diagramu.
Poprawna odpowiedź. Poprawna odpowiedź dotyczy koniunkcji sygnałów przycisku START i czujnika 1B1, co jest kluczowe dla zrozumienia działania układu opisanego diagramem stanów. Kiedy przycisk START jest wciśnięty, układ przechodzi w tryb powtarzania kroków od 1 do 5, co wymaga jednoczesnej aktywacji obu sygnałów. Koniunkcja oznacza, że oba warunki muszą być spełnione, aby proces mógł być kontynuowany. Taki mechanizm jest powszechnie stosowany w systemach automatyki, gdzie ciągłe działanie urządzeń jest kluczowe dla utrzymania efektywności. W praktyce, zastosowanie koniunkcji w programowaniu PLC (Programmable Logic Controllers) pozwala na tworzenie złożonych i niezawodnych sekwencji operacyjnych, które są niezbędne w przemyśle. Dobre praktyki w projektowaniu systemów sterowania wymagają, aby sygnały wejściowe były starannie zaprojektowane i przemyślane, aby uniknąć błędów w logice działania, co może prowadzić do awarii całego systemu.
Pytanie 19

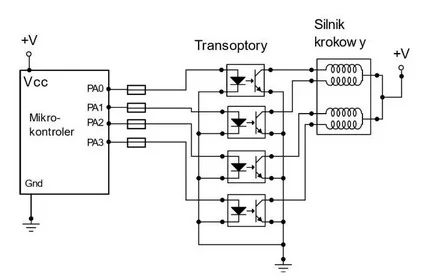

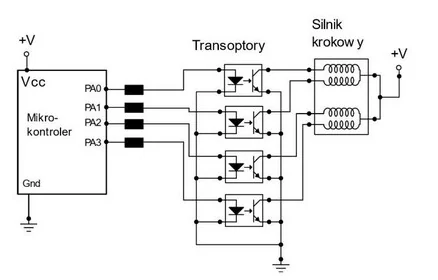

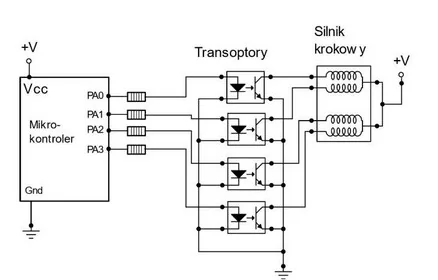

Na którym z przedstawionych schematów układu sterowania silnikiem krokowym prawidłowo zostały przedstawione rezystory ograniczające prąd z pinów portu A mikrokontrolera?
A.
B.
C.
D.
Twoja odpowiedź

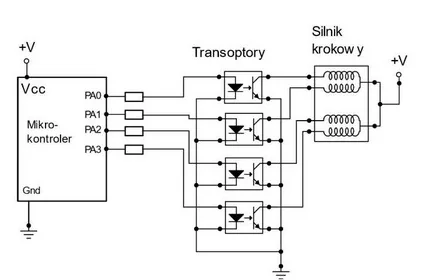

Poprawna odpowiedź. Schemat D poprawnie ilustruje rezystory ograniczające prąd z pinów portu A mikrokontrolera, co jest istotnym elementem w projektowaniu układów elektronicznych. Stosowanie rezystorów do ograniczania prądu jest kluczowe dla ochrony zarówno mikrokontrolera, jak i komponentów podłączonych do jego wyjść. W sytuacji, gdy porty mikrokontrolera są wykorzystywane do sterowania silnikami krokowymi, rezystory te zapobiegają nadmiernemu przepływowi prądu, co mogłoby prowadzić do uszkodzenia układów. Przykładem zastosowania takiego układu jest sterowanie silnikiem krokowym w drukarkach 3D, gdzie precyzja i ochrona komponentów są kluczowe. Warto również zwrócić uwagę na zgodność z normami technicznymi, które definiują sposób oznaczania i łączenia elementów w układach elektronicznych. Tego rodzaju schematy powinny być opracowywane zgodnie z zasadami projektowania obwodów, takimi jak użycie odpowiednich symboli graficznych oraz wartości rezystorów, co zapewnia ich prawidłowe działanie w praktyce.
Pytanie 20
Jakiego komponentu należy użyć w opracowywanym systemie hydraulicznym, aby zapewnić niezmienną prędkość wysuwu tłoczyska siłownika w przypadku zmiennego obciążenia?
A. Zawór redukcyjny
B. Zawór dławiąco-zwrotny
C. Zawór zwrotny sterowany
D. Regulator natężenia przepływu
Twoja odpowiedź
Poprawna odpowiedź. Regulator natężenia przepływu jest kluczowym elementem w układach hydraulicznych, który pozwala na osiągnięcie stałej prędkości wysuwu tłoczyska siłownika, mimo zmieniających się warunków obciążenia. Działa on na zasadzie regulacji ilości cieczy przepływającej przez siłownik, co w praktyce oznacza, że niezależnie od tego, jak duże obciążenie działa na tłoczysko, regulator dostosowuje przepływ, aby utrzymać stałą prędkość. Przykładem jego zastosowania może być praca z maszynami przemysłowymi, takimi jak prasy hydrauliczne, gdzie kontrola prędkości ruchu jest kluczowa dla precyzyjności i jakości finalnego produktu. W praktyce, stosowanie regulatorów natężenia przepływu zgodnie z normami hydrauliki przemysłowej, takimi jak ISO 4413, zwiększa efektywność operacyjną i bezpieczeństwo układów hydraulicznych, co ma bezpośredni wpływ na wydajność i niezawodność procesów produkcyjnych.
Pytanie 21
Które działanie wykonywane jest przez przedstawiony blok FBD?
A. Odejmowanie.
B. Dodawanie.
Twoja odpowiedź
C. Mnożenie.
D. Dzielenie.
Poprawna odpowiedź. Blok FBD (Function Block Diagram) oznaczony jako "ADD" wskazuje, że jego funkcją jest dodawanie. W kontekście programowania i automatyki, dodawanie jest podstawowym działaniem arytmetycznym, które pozwala na sumowanie wartości. W praktyce, bloki dodawania są powszechnie używane w różnych aplikacjach przemysłowych, takich jak obliczanie sumy otrzymanych sygnałów z czujników, co może być istotne na przykład w systemach kontrolnych lub w analizie danych procesowych. Dodawanie może być również kluczowe w algorytmach regulacji, gdzie suma błędów kontrolnych jest wykorzystywana do obliczenia odpowiedzi systemu. Zrozumienie działania bloków matematycznych, takich jak dodawanie, jest niezbędne dla inżynierów zajmujących się automatyzacją procesów, ponieważ pozwala na efektywne projektowanie systemów logicznych i kontrolnych zgodnie z najnowszymi standardami branżowymi, takimi jak IEC 61131-3.
Pytanie 22
Który diagram czasowy odzwierciedla pracę układu elektropneumatycznego sterowanego za pomocą podanego programu?
A.
Twoja odpowiedź
B.
C.
D.
Poprawna odpowiedź. Diagram A przedstawia dokładną sekwencję działania układu elektropneumatycznego, którą można zrozumieć analizując program sterujący. W kontekście elektropneumatyki, kluczowe jest zrozumienie, jak poszczególne elementy współpracują ze sobą w określonym czasie. Element A aktywuje się jako pierwszy, co jest zgodne z zapisanym programem; po upływie 3 sekund następuje aktywacja elementu B. Taki proces jest zgodny ze standardami automatyki, w których kluczową rolę odgrywa synchronizacja czasowa. Przykładem zastosowania takiego systemu może być automatyzacja w zakładach produkcyjnych, gdzie sekwencje czasowe mają kluczowe znaczenie dla efektywności. Dobrą praktyką w projektowaniu systemów elektropneumatycznych jest stosowanie diagramów czasowych do wizualizacji działających cykli, co ułatwia analizę i optymalizację procesów. Zrozumienie tych zależności jest fundamentem dla inżynierów zajmujących się automatyzacją.
Pytanie 23
Na którym schemacie prawidłowo narysowano przekaźnik czasowy z opóźnionym załączeniem?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Schemat B prawidłowo ilustruje działanie przekaźnika czasowego z opóźnionym załączeniem. Po podaniu napięcia na cewkę przekaźnika, styki k1 nie załączają się natychmiast, lecz z opóźnieniem, co jest kluczowym elementem jego funkcjonalności. Przekaźniki te są szeroko stosowane w automatyce i systemach sterowania, na przykład w oświetleniu, gdzie wymagane jest, aby światło włączało się po pewnym czasie od naciśnięcia przycisku. Dzięki temu użytkownicy mogą mieć pewność, że nie dojdzie do natychmiastowego załączenia urządzenia, co może być niebezpieczne w niektórych aplikacjach. Podczas projektowania układów automatyki ważne jest, aby zwracać uwagę na parametry czasowe, co jest zgodne z normami IEC 60947 dotyczącymi urządzeń elektrycznych. Warto również pamiętać, że przekaźniki czasowe mogą być używane do synchronizacji różnych procesów, a ich odpowiednia konfiguracja zwiększa efektywność działania systemów automatyki przemysłowej.
Pytanie 24
Jaki program jest wykorzystywany do generowania rysunków trójwymiarowych?
A. FluidSim
B. STEP 7
C. AutoCAD
Twoja odpowiedź
D. PCschematic
Poprawna odpowiedź. AutoCAD to jeden z najpopularniejszych programów do projektowania, który umożliwia tworzenie zarówno rysunków 2D, jak i 3D. Jego funkcjonalność obejmuje szeroki zakres narzędzi, które wspierają projektantów w tworzeniu skomplikowanych modeli trójwymiarowych. Dzięki możliwości pracy w trzech wymiarach, AutoCAD jest wykorzystywany w wielu branżach, takich jak architektura, inżynieria mechaniczna czy projektowanie wnętrz. Przykładowo, architekci mogą tworzyć realistyczne wizualizacje budynków, co ułatwia prezentację projektów klientom oraz wprowadzenie ewentualnych poprawek na etapie koncepcyjnym. Dodatkowo, AutoCAD wspiera współpracę z innymi programami CAD, co jest zgodne z najlepszymi praktykami w branży projektowej. Umożliwia to integrację z innymi danymi i modelami, co znacznie usprawnia proces projektowania.
Pytanie 25
Zakład produkcyjny zlecił unowocześnienie automatu wiertarskiego, który jest napędzany silnikiem indukcyjnym z czterostopniową przekładnią pasową, służącą do regulacji prędkości obrotowej wrzeciona wiertarki. Unowocześnienie ma na celu zamianę przekładni mechanicznej na urządzenie elektroniczne. Który z poniższych elementów powinien być użyty do realizacji tego przedsięwzięcia?
A. Przemiennik częstotliwości
Poprawna odpowiedź
B. Przetwornicę napięcia
Twoja odpowiedź
C. Prostownik jednopołówkowy niesterowany
D. Przetwornik analogowo-cyfrowy
Niepoprawna odpowiedź. Wybór przetwornicy napięcia, prostownika jednopołówkowego niesterowanego czy przetwornika analogowo-cyfrowego jako zamiany przekładni mechanicznej na rozwiązania elektroniczne nie jest dobrym pomysłem. Przetwornica napięcia to urządzenie, które tylko zmienia napięcie z jednego poziomu na inny i nie ma opcji regulacji prędkości obrotowej silnika. W automatyce wykorzystuje się ją do zasilania, ale nie do kontroli obrotów. Prostownik jednopołówkowy niesterowany, który zamienia prąd zmienny na stały, też nie wpłynie na prędkość obrotową silnika, jego zadanie to dostarczanie stałego napięcia, co w tym przypadku nie wystarczy. Co do przetwornika analogowo-cyfrowego, to on przetwarza sygnały analogowe na cyfrowe, co jest przydatne do monitorowania, ale sam nie zmienia parametrów silnika. Widać tutaj błąd w myśleniu: do regulacji prędkości obrotowej potrzebna jest nie tylko konwersja napięcia, ale też zaawansowana kontrola, którą daje przemiennik częstotliwości. Wybierając niewłaściwy komponent, możesz napotkać poważne problemy z działaniem maszyny i z wyższymi kosztami eksploatacji.
Pytanie 26
Jakie jest przeznaczenie programu, którego zrzut ekranowy przedstawiono na rysunku?
A. Programowanie sterowników PLC.
B. Symulacja obróbki CAM.
C. Programowanie paneli operatorskich HMI.
Twoja odpowiedź
D. Modelowanie 3D.
Poprawna odpowiedź. Poprawna odpowiedź odnosi się do programowania paneli operatorskich HMI (Human-Machine Interface), co jest kluczowym elementem w automatyzacji przemysłowej. Zrzut ekranowy przedstawia interfejs typowego narzędzia do projektowania HMI, gdzie widać elementy graficzne, takie jak przyciski, wskaźniki oraz struktury projektu, co sugeruje, że program ten umożliwia tworzenie interaktywnych interfejsów do obsługi maszyn i systemów. HMI pełnią istotną rolę w umożliwieniu operatorom efektywnej interakcji z maszynami, co zwiększa kontrolę nad procesami przemysłowymi i poprawia bezpieczeństwo. W praktyce, dobrze zaprojektowany interfejs HMI może znacząco obniżyć czas szkolenia operatorów oraz zmniejszyć ryzyko błędów w obsłudze, co ma bezpośredni wpływ na efektywność produkcji. Ponadto, standardy takie jak ISA-101 dotyczące projektowania HMI wskazują na najlepsze praktyki, które powinny być stosowane w celu maksymalizacji użyteczności i ergonomii interfejsu.
Pytanie 27
Na rysunkach technicznych cienką linią dwupunktową oznacza się
A. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach
B. powierzchnie elementów, które są poddawane obróbce powierzchniowej
C. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych
D. linie gięcia przedmiotów ukazanych w rozwinięciu
Twoja odpowiedź
Poprawna odpowiedź. Linie dwupunktowe cienkie na rysunkach technicznych mają kluczowe znaczenie w procesie projektowania oraz produkcji elementów mechanicznych. Oznaczają one miejsca gięcia w przedmiotach przedstawionych w rozwinięciu, co pozwala na precyzyjne określenie kierunków oraz miejsc, w których materiał powinien być zginany. Przykładowo, w procesie produkcji blacharskiej, stosowanie tych linii jest niezwykle istotne, ponieważ umożliwia wykonanie elementów o zamierzonym kształcie oraz zapewnia ich prawidłowy montaż. Współczesne standardy branżowe, takie jak ISO 128-23, podkreślają znaczenie odpowiedniego oznaczania linii gięcia w dokumentacji technicznej. Dzięki temu możliwe jest uniknięcie błędów w obróbce oraz zapewnienie zgodności z wymaganiami technicznymi. W rezultacie, zrozumienie roli linii dwupunktowych cienkich w rysunkach technicznych jest niezbędne dla każdego inżyniera i technika, co przyczynia się do efektywności procesów produkcyjnych oraz jakości finalnych wyrobów.
Pytanie 28
Którego z przedstawionych symboli graficznych należy użyć do narysowania na schemacie tranzystora IGBT?
A.
B.
C.
Poprawna odpowiedź
D.
Twoja odpowiedź
Niepoprawna odpowiedź. Wybór innych odpowiedzi niż C. może prowadzić do poważnych nieporozumień w zakresie zrozumienia symboliki używanej w elektronice. Odpowiedzi A., B. i D. są błędne, ponieważ nie przedstawiają właściwego symbolu tranzystora IGBT. Symbol graficzny IGBT powinien zawierać elementy charakterystyczne dla obu rodzajów tranzystorów, co umożliwia identyfikację jego unikalnych właściwości. Odpowiedź A. może przypominać symbol tranzystora bipolarnego, lecz brakuje jej istotnych komponentów, które definiują IGBT, jak dioda wewnętrzna. Odpowiedź B. z kolei może być myląca ze względu na podobieństwo do tranzystora MOSFET, jednak nie zawiera charakterystycznych cech, które różnią go od IGBT. Wreszcie, odpowiedź D. może sugerować użycie tranzystora typu FET, co jest zupełnie nieprawidłowe, ponieważ IGBT łączy cechy obu technologii. Kiedy nieprawidłowo identyfikuje się symbol tranzystora, powstają błędy na etapie projektowania obwodów, co może prowadzić do awarii urządzeń czy nieefektywności energetycznej. Ważne jest, aby przy tworzeniu schematów graficznych stosować się do uznanych standardów branżowych, takich jak normy IEC, co zapewnia zgodność i poprawność w komunikacji technicznej.
Pytanie 29
Aby uzyskać możliwość regulacji prędkości posuwu napędu wałków, który jest zasilany silnikiem bocznikowym prądu stałego, należy zastosować
A. falownik.
B. cyklokonwerter.
Twoja odpowiedź
C. prostownik diodowy.
D. sterowany prostownik tyrystorowy.
Poprawna odpowiedź
Niepoprawna odpowiedź. Użycie falownika, cyklokonwertera lub prostownika diodowego w kontekście zasilania silnika bocznikowego prądu stałego ma swoje ograniczenia, które mogą prowadzić do nieprawidłowej regulacji prędkości posuwu. Falowniki, choć efektywne w zastosowaniach z silnikami prądu przemiennego, nie są odpowiednie do silników prądu stałego, ponieważ nie dostarczają stałego napięcia, co jest kluczowe dla ich prawidłowego działania. Cyklokonwertery z kolei, mimo że mogą być używane do konwersji prądu stałego na prąd przemienny, są bardziej skomplikowane w implementacji i często nieefektywne w zastosowaniach wymagających regulacji prędkości silnika prądu stałego. Prostowniki diodowe, chociaż mogą zasilać silnik prądu stałego, nie umożliwiają regulacji napięcia w czasie rzeczywistym, co jest niezbędne dla precyzyjnego sterowania prędkością. Typowym błędem myślowym jest założenie, że jakiekolwiek urządzenie do konwersji mocy będzie odpowiednie do regulacji prędkości. W rzeczywistości, dla silników prądu stałego kluczowe jest dostarczenie odpowiednio przetworzonego napięcia, co zapewniają jedynie sterowane prostowniki tyrystorowe, zdolne do dynamicznej regulacji parametrów pracy silnika.
Pytanie 30
Jaki krok powinien być wykonany po edytowaniu programu, zanim zostanie on zapisany do PLC?
A. Kompresję
B. Kompilację
Twoja odpowiedź
C. Komparację
D. Kompensację
Poprawna odpowiedź. Kompilacja jest kluczowym procesem w programowaniu aplikacji dla sterowników PLC, ponieważ przekłada kod źródłowy na format binarny, który jest bezpośrednio wykorzystywany przez urządzenie. W trakcie kompilacji, kod jest analizowany pod kątem błędów składniowych oraz logicznych, a następnie przetwarzany na kod maszynowy. Taki proces zapewnia, że program jest zoptymalizowany i zgodny z architekturą konkretnego sterownika. Przykładowo, w przypadku programowania w języku LAD (Ladder Logic), kompilacja pozwala na przekształcenie graficznego przedstawienia logiki w zrozumiały dla PLC kod binarny, co umożliwia prawidłowe wykonanie procesu automatyzacji w zakładzie produkcyjnym. Zgodnie z najlepszymi praktykami, kompilacja powinna być przeprowadzana po każdej modyfikacji kodu, aby zminimalizować ryzyko wystąpienia błędów w działaniu systemu. Dodatkowo, wiele narzędzi programistycznych oferuje funkcjonalność automatycznej kompilacji, co znacząco ułatwia pracę programisty.
Pytanie 31
Dane techniczne zamieszczone w tabeli dotyczą
Rodzaj cieczy hydraulicznej
olej mineralny
Zakres temperatury pracy
-25°C do +80°C
Standardowa filtracja cieczy hydraulicznej
90 μm
Zakres lepkości cieczy hydraulicznej
16 mm²/s do 200 mm²/s
Poziom głośności
65 dB (A)
Napięcie zasilania silnika
230 V 50 Hz, 3x400 V 50 Hz
Napięcie zasilania rozdzielaczy
24 V DC, 230 V 50 Hz
Pojemność nominalna zbiornika
7 dm³
20 dm³
A. rozdzielacza pneumatycznego.
B. sprężarki powietrza.
C. rozdzielacza hydraulicznego.
D. zasilacza hydraulicznego.
Twoja odpowiedź
Poprawna odpowiedź. Zasilacz hydrauliczny jest kluczowym elementem systemów hydraulicznych, który odpowiada za dostarczanie odpowiedniego ciśnienia i przepływu cieczy roboczej, co jest niezbędne do prawidłowego działania maszyn hydraulicznych. W tabeli zamieszczono dane dotyczące cieczy hydraulicznej, co jest charakterystyczne dla zasilaczy hydraulicznych, które operują na oleju mineralnym. Przykładowo, w różnych aplikacjach przemysłowych - takich jak prasy hydrauliczne czy systemy podnoszenia - zasilacze hydrauliczne muszą spełniać określone normy jakościowe, w tym normy dotyczące filtrowania cieczy hydraulicznej, aby zapewnić ich niezawodność oraz wydajność. Zastosowanie standardów, takich jak ISO 4406, pozwala na monitorowanie stopnia zanieczyszczenia oleju, co jest kluczowe dla utrzymania optymalnej pracy zasilacza. Dodatkowo, zasilacze hydrauliczne powinny być zaprojektowane z uwzględnieniem zakresów temperatur pracy, co wpływa na ich efektywność i żywotność. Właściwe parametry techniczne, takie jak pojemność zbiornika, również odgrywają istotną rolę w zapewnieniu ciągłości operacji w zastosowaniach przemysłowych.
Pytanie 32
Konserwacja układu stycznikowo-przekaźnikowego nie obejmuje
A. sprawdzania dokręcenia śrub zacisków
B. usuwania kurzu
C. oceny zużycia styków
D. dokonywania regulacji
Twoja odpowiedź
Poprawna odpowiedź. Regulacje to nie to samo co konserwacja układu stycznikowo-przekaźnikowego. Konserwacja skupia się na tym, żeby sprzęt działał dobrze i był w dobrym stanie. Do tego potrzebne są takie rzeczy jak sprawdzenie dokręcenia śrub czy czyszczenie, co jest super ważne dla stabilnych połączeń elektrycznych. Regularne czyszczenie sprzętu z kurzu jest też kluczowe, bo zapobiega przegrzewaniu się i uszkodzeniom. Musimy też pilnować, co się dzieje ze stykami, bo jak są zużyte, to mogą nas na przykład zaskoczyć jakimś zwarciem, a to już grozi bezpieczeństwu. Dobrze jest też znać normy, na przykład PN-EN 60204-1, które mówią, że trzeba regularnie przeglądać i dbać o nasze urządzenia elektryczne, żeby zapewnić ich niezawodność i bezpieczeństwo w pracy.
Pytanie 33
Celem smarowania pastą silikonową elementu montowanego na radiatorze jest
A. zwiększenie siły nacisku elementu na radiator.
B. uzyskanie mniejszej rezystancji cieplnej na połączeniu elementu i radiatora.
Twoja odpowiedź
C. poprawa wyglądu urządzenia elektronicznego.
D. zmniejszenie przewodności cieplnej radiatora.
Poprawna odpowiedź. Smarowanie pastą silikonową na styku elementu i radiatora jest kluczowym procesem w zarządzaniu temperaturą w urządzeniach elektronicznych. Zmniejsza to rezystancję cieplną na styku, co oznacza, że ciepło może swobodniej przepływać z jednego komponentu do drugiego. W praktyce, stosowanie pasty silikonowej poprawia efektywność wymiany ciepła, co jest szczególnie istotne w przypadku elementów, takich jak procesory, które generują znaczną ilość ciepła. Właściwe smarowanie pastą pozwala na zmniejszenie ryzyka przegrzania, co jest zgodne z najlepszymi praktykami w inżynierii elektronicznej i termicznej. Dobrej jakości pasta silikonowa powinna charakteryzować się wysoką przewodnością cieplną oraz odpowiednią lepkością, co umożliwia równomierne rozprowadzenie i przyleganie do powierzchni. Zastosowanie tego typu rozwiązań wspiera standardy takie jak IPC-7711/7721, które określają procedury i metody naprawy oraz konserwacji elektroniki.
Pytanie 34
Jak powinna przebiegać poprawna kolejność instalacji systemu sprężonego powietrza z wykorzystaniem przewodów poliamidowych?
A. Gratowanie krawędzi, pomiar długości odcinka przewodu, cięcie przewodu, montaż złączki
B. Cięcie przewodu, gratowanie krawędzi, montaż złączki, pomiar długości odcinka przewodu
C. Cięcie przewodu, gratowanie krawędzi, pomiar długości odcinka przewodu, montaż złączki
D. Pomiar długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki
Twoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź wskazuje na właściwą kolejność działań przy instalacji sprężonego powietrza z przewodów poliamidowych. Wymierzenie długości odcinka przewodu jest kluczowym pierwszym krokiem, który zapewnia, że użyty materiał będzie odpowiedni do planowanej instalacji. Zbyt krótki przewód może uniemożliwić prawidłowe podłączenie złączek, natomiast zbyt długi może powodować zbędne straty ciśnienia i trudności w dalszej obróbce. Cięcie przewodu powinno następować po dokonaniu pomiarów, aby uzyskać dokładny odcinek. Gratowanie krawędzi jest niezbędne, aby usunąć wszelkie ostre krawędzie, które mogą uszkodzić uszczelki lub stwarzać zagrożenie dla użytkowników. Ostateczny etap to montaż złączki, który wykonujemy po odpowiednim przygotowaniu przewodu, aby zapewnić szczelność i bezpieczeństwo połączenia. Przestrzeganie tej kolejności jest zgodne z najlepszymi praktykami w branży oraz standardami bezpieczeństwa.
Pytanie 35
Na tabliczce znamionowej silnika indukcyjnego symbol "S1" wskazuje na
A. tryb pracy ciągłej
Twoja odpowiedź
B. kategorię izolacji uzwojenia
C. maksymalną temperaturę otoczenia
D. typ chłodzenia silnika
Poprawna odpowiedź. Symbol "S1" na tabliczce znamionowej silnika indukcyjnego rzeczywiście oznacza pracę ciągłą. W kontekście silników elektrycznych, oznaczenie to sugeruje, że konstrukcja silnika pozwala na jego nieprzerwaną pracę przez dłuższy czas bez ryzyka przegrzania. Silniki oznaczone jako "S1" są projektowane z myślą o osiąganiu nominalnych parametrów, takich jak moc, prąd czy moment obrotowy, w sposób stabilny i efektywny. W praktyce oznacza to, że silniki te można stosować w aplikacjach, gdzie wymagana jest ciągła praca, jak na przykład w wentylatorach, pompach czy kompresorach. Zgodnie z normą IEC 60034-1 tryby pracy silników elektrycznych są precyzyjnie zdefiniowane, co pozwala inżynierom i projektantom na wybór odpowiednich urządzeń do konkretnych zastosowań, minimalizując ryzyko awarii oraz utrzymując wysoką efektywność energetyczną.
Pytanie 36
Właściwy symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na rysunku
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Poprawna odpowiedź to "B". Symbol graficzny przedstawiony na rysunku B jest zgodny z międzynarodowymi standardami oznaczeń używanych w schematach mechanicznych dla przekładni z pasem klinowym. Teoretycznie, przekładnia z pasem klinowym jest szeroko stosowana w różnych aplikacjach, od przemysłowych po domowe, ze względu na swoją efektywność w przenoszeniu ruchu obrotowego. W praktyce, podczas projektowania maszyn, inżynierowie muszą stosować się do ustalonych norm, takich jak ISO 1219, które regulują graficzne przedstawienia elementów hydraulicznych i pneumatycznych. Zastosowanie poprawnych symboli na schematach jest kluczowe dla jednoznaczności komunikacji technicznej, co ma znaczenie przy współpracy z innymi inżynierami oraz przy produkcji i serwisie urządzeń. Użycie symbolu z rysunku B zapewnia, że każdy, kto analizuje schemat, będzie w stanie szybko zidentyfikować przekładnię z pasem klinowym, co ułatwia procesy projektowe i produkcyjne.
Pytanie 37
Wskaż element funkcyjny, którego zastosowanie w programie sterującym umożliwi bezpośrednie zliczanie impulsów na wejściu PLC?
A. Timer TON
B. Licznik
Twoja odpowiedź
C. Multiplekser
D. Regulator PID
Poprawna odpowiedź. Licznik jako blok funkcyjny jest kluczowym elementem w programowaniu systemów PLC, wykorzystywanym do zliczania impulsów. Jego fundamentalna funkcja polega na inkrementacji wartości licznika w odpowiedzi na otrzymane sygnały impulsowe, co pozwala na dokładne monitorowanie zdarzeń w czasie rzeczywistym. Przykładowo, w aplikacjach takich jak zliczanie produktów na linii produkcyjnej, licznik może być użyty do rejestrowania liczby sztuk, które przeszły przez określony punkt. Dobre praktyki w programowaniu PLC sugerują, aby zawsze wybierać odpowiednie bloki funkcyjne do konkretnego zadania, a licznik jest najbardziej efektywnym wyborem do zliczania impulsów. W kontekście standardów branżowych, ważne jest także, aby projektując systemy automatyki, uwzględniać aspekty takie jak szybkość reakcji i dokładność pomiarów, co licznik w pełni spełnia. Dodatkowo, korzystając z liczników, można implementować funkcje takie jak zliczanie do określonej wartości lub resetowanie, co zwiększa elastyczność w zastosowaniach automatyki.
Pytanie 38
Który z programów napisanych w języku drabinkowym odpowiada funkcji logicznej XOR?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Odpowiedź B jest prawidłowa, ponieważ przedstawia schemat, który realizuje funkcję logiczną XOR (exclusive OR). Funkcja ta jest fundamentalna w logice cyfrowej i znajduje szerokie zastosowanie w różnych układach cyfrowych. XOR zwraca stan wysoki (1) tylko wtedy, gdy dokładnie jedno z wejść ma stan wysoki, co oznacza, że są one różne. W praktyce, XOR jest wykorzystywana w obwodach arytmetycznych, takich jak sumatory, oraz w układach kodowania i dekodowania sygnałów. Istotne jest, aby zrozumieć, że w schemacie B, gdy oba wejścia są w stanie niskim (0) lub obie w stanie wysokim (1), wyjście pozostaje niskie. Taki mechanizm jest kluczowy w systemach zabezpieczeń, gdzie XOR jest wykorzystywane do tworzenia skomplikowanych algorytmów szyfrujących. W kontekście standardów branżowych, XOR jest często używana w protokołach komunikacyjnych i systemach kontrolujących, gdzie wymagana jest precyzyjna logika operacyjna. Zrozumienie tej funkcji i umiejętność jej implementacji w schematach drabinkowych są niezbędne dla każdego, kto pracuje w dziedzinie automatyki i inżynierii komputerowej.
Pytanie 39
Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?
A. CAM
B. CAD
C. SCADA
Twoja odpowiedź
D. CAE
Poprawna odpowiedź. Odpowiedź 'SCADA' jest prawidłowa, ponieważ systemy SCADA (Supervisory Control And Data Acquisition) pełnią kluczową rolę w monitorowaniu i kontrolowaniu procesów przemysłowych oraz infrastruktury. SCADA pozwala na zbieranie danych w czasie rzeczywistym z różnych źródeł, takich jak czujniki, urządzenia pomiarowe czy automatyka przemysłowa. Dzięki zaawansowanym funkcjom wizualizacji, operatorzy mogą na bieżąco śledzić stan procesów za pomocą interfejsów graficznych, co znacząco zwiększa efektywność zarządzania. Systemy SCADA umożliwiają również archiwizację danych, co jest istotne dla analizy trendów i optymalizacji procesów. Przykładem praktycznego zastosowania SCADA jest monitorowanie sieci energetycznych, gdzie system ten pozwala na detekcję awarii oraz zarządzanie obciążeniem w czasie rzeczywistym, zgodnie z najlepszymi praktykami branżowymi, takimi jak standardy IEC 61850 dla komunikacji w systemach automatyki. W skrócie, SCADA to kluczowy element w strategiach zarządzania procesami, który przyczynia się do zwiększenia bezpieczeństwa i efektywności operacyjnej.
Pytanie 40
Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda
A. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona
Twoja odpowiedź
B. pośrednia przy użyciu woltomierza oraz amperomierza
C. pomiaru bezpośredniego omomierzem cyfrowym
D. pomiaru bezpośredniego omomierzem analogowym
Poprawna odpowiedź. Metoda mostkowa, wykorzystująca mostek Wheatstone'a lub Thomsona, zapewnia najwyższą dokładność pomiaru rezystancji uzwojeń silnika elektrycznego. Dzięki tej metodzie możliwe jest efektywne zniwelowanie wpływu oporności przewodów pomiarowych oraz błędów systematycznych, które mogą zaburzać wyniki pomiarów. Mostek Wheatstone'a, na przykład, działa na zasadzie równoważenia dwóch gałęzi obwodu, co pozwala na precyzyjne określenie rezystancji nieznanej poprzez porównanie jej z rezystancjami znanymi. W praktyce, metoda ta jest szczególnie przydatna w laboratoriach badawczych oraz w serwisach, gdzie wymagana jest wysoka dokładność i powtarzalność pomiarów. Standardy takie jak IEC 60364 i IEC 61557 podkreślają znaczenie precyzyjnych pomiarów w kontekście bezpieczeństwa i efektywności urządzeń elektrycznych. Użycie mostków pomiarowych w takich zastosowaniach jest zgodne z najlepszymi praktykami inżynieryjnymi, co dokumentuje ich szerokie zastosowanie w branży. Dlatego właśnie metoda mostkowa jest uznawana za najlepszy wybór w kontekście pomiaru rezystancji uzwojeń silnika elektrycznego.
