Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik pojazdów samochodowych
- Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
- Data rozpoczęcia: 7 maja 2026 20:30
- Data zakończenia: 7 maja 2026 20:51
Egzamin zdany!
Wynik: 28/40 punktów (70,0%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
W jakiej kolejności należy sprawdzać elementy w przypadku wypadania zapłonów?
| Lp. | Nazwa czujnika |
|---|---|
| 1. | Czujnik położenia przepustnicy |
| 2. | Czujnik temperatury cieczy chłodzącej |
| 3. | Przepływomierz powietrza |
| 4. | Sonda lambda |
A. 1,2,3,4.
B. 1,4,3,2.
C. 3,2,4,1.
D. 4,3,1,2.
Wybór innych odpowiedzi wskazuje na niepełne zrozumienie mechanizmów działających w procesie spalania oraz roli poszczególnych czujników w silniku. Przykładowo, umiejscowienie sondy lambda jako ostatniego elementu do sprawdzenia, jak sugerują niektóre z błędnych odpowiedzi, ignoruje jej kluczowe znaczenie dla monitorowania i regulacji składu mieszanki paliwowo-powietrznej. Sonda lambda, jako czujnik o bezpośrednim wpływie na emisję i efektywność spalania, powinna być kontrolowana w pierwszej kolejności, aby można było szybko zidentyfikować potencjalne problemy. Ponadto, błędne wskazanie przepływomierza powietrza jako elementu, który powinien być sprawdzany po czujniku temperatury cieczy chłodzącej, również prowadzi do błędnych wniosków. Przepływomierz jest kluczowy dla odpowiedniego obliczenia ilości powietrza wchodzącego do silnika, co ma wpływ na dostarczenie odpowiedniej ilości paliwa. Ignorowanie kolejności sprawdzania czujników może prowadzić do błędnych diagnoz, a w konsekwencji do nieefektywnej naprawy i wyższych kosztów eksploatacji pojazdu. Właściwe podejście do diagnostyki wymaga również znajomości standardów, takich jak OBD-II, które podkreślają rolę czujników w monitorowaniu parametrów pracy silnika i ich wpływ na emisję spalin. Dlatego istotne jest, aby podczas diagnostyki zawsze kierować się najlepszymi praktykami oraz rozumieć, jak funkcjonują poszczególne komponenty silnika w kontekście ich wzajemnych interakcji.
Pytanie 3
W warsztacie samochodowym pracującym w systemie dwuzmianowym przez pięć dni w tygodniu średnio dokonuje się wymiany świec żarowych w siedmiu autach na każdej zmianie. Jakie jest tygodniowe zapotrzebowanie na świece żarowe, zakładając, że wszystkie pojazdy mają silniki czterocylindrowe?
A. 70 sztuk
B. 140 sztuk
C. 280 sztuk
D. 35 sztuk
Aby obliczyć tygodniowe zapotrzebowanie na świece żarowe w serwisie samochodowym, należy uwzględnić liczbę zmian oraz ilość wymienianych świec żarowych na zmianę. W przedstawionym przypadku serwis pracuje na dwie zmiany przez pięć dni w tygodniu, co daje łączną liczbę 10 zmian. Średnio w każdej zmianie wymienia się 7 świec żarowych. Zatem całkowita liczba wymienianych świec żarowych w ciągu tygodnia wynosi 7 świec na zmianę pomnożone przez 10 zmian, co daje 70 świec. Jednakże, biorąc pod uwagę, że samochody mają silniki czterocylindrowe, w każdym z tych samochodów są 4 świece żarowe. Dlatego całkowite zapotrzebowanie na świece żarowe w tygodniu wynosi 70 świec pomnożone przez 4, co daje 280 sztuk. Takie obliczenia są zgodne z praktykami w branży motoryzacyjnej, gdzie dokładne przewidywanie zapotrzebowania na części zamienne jest kluczowe dla efektywności operacyjnej serwisu.
Pytanie 4
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Osoba natryskująca środki antykorozyjne ma obowiązek noszenia
A. gumowych obuwia
B. maski ochronnej
C. skórzanych rękawiczek
D. kasku ochronnego
Pracownik natryskujący substancje antykorozyjne zobowiązany jest do noszenia maski ochronnej, ponieważ te substancje często zawierają lotne związki chemiczne, które mogą być szkodliwe dla układu oddechowego. Maska ochronna zapewnia skuteczną filtrację, co minimalizuje ryzyko wdychania niebezpiecznych oparów. W zastosowaniach przemysłowych, takich jak malowanie czy natryskiwanie, stosowanie odpowiednich środków ochrony osobistej (PPE) jest kluczowe dla zapewnienia bezpieczeństwa pracowników. Przykładowo, w branży budowlanej oraz w zakładach zajmujących się obróbką metali, stosowanie masek filtrujących z odpowiednią klasą ochrony jest normą. Standardy takie jak EN 149 dotyczące masek filtrujących powietrze oraz normy OSHA w USA nakładają szczegółowe wymagania dotyczące ochrony zdrowia pracowników w kontakcie z substancjami chemicznymi.
Pytanie 6
System elektronicznej blokady mechanizmu różnicowego w pojazdach samochodowych zazwyczaj określa się jako
A. EPP
B. EDS
C. ESP
D. EBD
Odpowiedzi EPP, EBD oraz ESP, mimo że związane z systemami wspomagania pojazdów, nie odnoszą się do blokady mechanizmu różnicowego. EPP (Electronic Power Program) to system, który nie istnieje w standardowej terminologii motoryzacyjnej i nie odnosi się do blokady różnicowej. EBD (Electronic Brakeforce Distribution) to system, który optymalizuje siłę hamowania pomiędzy osiami, ale nie ma bezpośredniego wpływu na kontrolę momentu obrotowego poszczególnych kół w kontekście poślizgu. Z kolei ESP (Electronic Stability Program) to system, który pomaga utrzymać stabilność pojazdu podczas jazdy w trudnych warunkach, ale jego głównym celem jest zapobieganie poślizgom i utracie kontroli, a nie blokowanie mechanizmu różnicowego. Typowym błędem przy podejmowaniu decyzji w kontekście tych systemów jest mylenie ich funkcji, co może prowadzić do nieprawidłowych wniosków na temat ich zastosowania i wpływu na bezpieczeństwo jazdy. Każdy z tych systemów ma swoje specyficzne funkcje i zastosowania, które są od siebie wyraźnie różne. Dlatego kluczowe jest zrozumienie, jak każdy z tych systemów działa, aby móc właściwie ocenić ich rolę w kontekście bezpieczeństwa i efektywności pojazdu.
Pytanie 7
Wskaźnik temperatury płynu chłodzącego wskazuje zbyt niską wartość. Jednym z powodów tej awarii może być
A. zbyt wczesne uruchamianie silnika wentylatora
B. uszkodzony termostat
C. uszkodzony bezpiecznik
D. zbyt późne uruchamianie silnika wentylatora
Uszkodzony termostat może powodować zbyt niską temperaturę cieczy chłodzącej, ponieważ jego główną funkcją jest regulowanie przepływu cieczy w układzie chłodzenia silnika. Termostat otwiera się i zamyka w odpowiedzi na zmiany temperatury, co pozwala na utrzymanie optymalnej temperatury pracy silnika. Jeśli termostat utknie w pozycji zamkniętej, ciepło nie może być odprowadzane, co prowadzi do przegrzania. Natomiast jeśli utknie w pozycji otwartej, ciecz chłodząca krąży zbyt szybko, co uniemożliwia jej odpowiednie nagrzanie się. Przykładowo, w samochodach osobowych, regularne sprawdzanie i wymiana termostatu co kilka lat zgodnie z zaleceniami producenta pozwala na uniknięcie problemów z temperaturą silnika, co jest kluczowe dla efektywnej eksploatacji pojazdu. Utrzymanie sprawnego termostatu jest zatem niezbędne dla zachowania wydajności silnika i zapobiegania jego uszkodzeniu.
Pytanie 8
Na rysunku przedstawiono schemat gniazda elektrycznego stosowanego do podłączenia
A. zestawu diagnostycznego OBD.
B. dodatkowego oświetlenia.
C. komputera pokładowego.
D. instalacji elektrycznej przyczepy.
To gniazdo, które przedstawiono na rysunku, to klasyczny siedmiopinowy wtyk stosowany do podłączenia instalacji elektrycznej przyczepy samochodowej. Moim zdaniem, to jeden z najbardziej rozpoznawalnych schematów w branży motoryzacyjnej – każdy, kto miał do czynienia z przyczepami, na pewno widział taki układ bolców. Standard ten został określony w normie ISO 1724 i jest powszechnie wykorzystywany w samochodach osobowych, dostawczych i przyczepach lekkich. Dzięki temu połączeniu możliwe jest przekazanie zasilania do wszystkich podstawowych świateł przyczepy: pozycyjnych, stopu, kierunkowskazów, a także światła przeciwmgielnego. Praktycznie, jeśli chcesz podpiąć przyczepę do samochodu, musisz upewnić się, że zarówno auto, jak i przyczepa posiadają takie gniazda – wszystko po to, żeby zachować bezpieczeństwo na drodze i spełnić wymagania prawne. Ciekawe jest to, że choć pojawiają się już bardziej zaawansowane, 13-pinowe wersje, to 7-pinowy układ wciąż jest najpopularniejszy w Polsce. Z mojego doświadczenia wynika, że prawidłowe podłączenie wszystkich przewodów i sprawdzenie poprawności działania świateł jest kluczowe przed wyjazdem – to naprawdę jeden z podstawowych elementów kontroli technicznej.
Pytanie 9
Jakiego klucza używa się do dokręcania nakrętki koła pasowego alternatora?
A. płaskiego
B. oczkowo-fajkowego
C. nasadowego i pokrętła
D. dynamometrycznego
Używanie klucza dynamometrycznego do dokręcania nakrętki koła pasowego alternatora jest kluczowe, ponieważ umożliwia precyzyjne określenie momentu dokręcania. To ważne, ponieważ zbyt mały moment dokręcania może prowadzić do luzów, a zbyt wysoki może uszkodzić elementy silnika lub łożyska. Klucz dynamometryczny pozwala na ustawienie pożądanej wartości momentu, co zapewnia właściwe dopasowanie i funkcjonowanie układu. W praktyce, przy dokręcaniu takim kluczem, mechanik może skontrolować, czy nakrętka została odpowiednio zaciśnięta zgodnie z wartościami specyfikowanymi przez producenta pojazdu. W branży motoryzacyjnej, stosowanie klucza dynamometrycznego jest standardem, który zmniejsza ryzyko awarii i zwiększa bezpieczeństwo eksploatacji.
Pytanie 10
Pirometrem przedstawionym na ilustracji można wykonać pomiar
A. temperatury cieczy w układzie chłodzenia.
B. natężenia przepływającego prądu.
C. rezystancji żarnika halogenowego.
D. gęstości elektrolitu.
Pirometr to świetne urządzenie, które pozwala na mierzenie temperatury bez potrzeby dotykania obiektu. To jest mega przydatne, zwłaszcza w sytuacjach, gdy nie możemy podejść blisko, jak np. przy pomiarach temperatury cieczy chłodzącej w silnikach. Dzięki pirometrom możemy szybko sprawdzać temperatury, co jest ważne, żeby silniki działały tak, jak powinny. W przypadku silników spalinowych, ich użycie sprawia, że system chłodzenia działa lepiej i jest bardziej niezawodny. W branży motoryzacyjnej, regularne sprawdzanie temperatury cieczy chłodzącej to kluczowa sprawa, żeby uniknąć przegrzewania silnika, co może prowadzić do drogich napraw i skrócenia żywotności auta. Fajnie, że pirometry działają w sposób bezdotykowy, bo minimalizuje to ryzyko jakichś zanieczyszczeń, co jest zgodne z dobrymi praktykami w inżynierii.
Pytanie 11
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
Zaświecenie się na przedstawionej na rysunku lampki kontrolnej informuje kierowcę o
A. niskim poziomie płynu w układzie wspomagania.
B. niskim poziomie paliwa.
C. usterce w układzie smarowania silnika.
D. konieczności wymiany oleju silnikowego.
Lampka kontrolna przedstawiona na rysunku to klasyczny symbol informujący o problemach z ciśnieniem oleju w układzie smarowania silnika. Gdy ta kontrolka się zapala podczas jazdy, oznacza to, że silnik nie jest prawidłowo smarowany, co może prowadzić do bardzo poważnych uszkodzeń, takich jak zatarcie silnika. Moim zdaniem, z praktycznego punktu widzenia, każdy kierowca powinien natychmiast zatrzymać pojazd w bezpiecznym miejscu, gdy zobaczy ten symbol. Zignorowanie tej lampki może skończyć się kosztowną naprawą albo nawet wymianą całej jednostki napędowej. Branżowe standardy jasno podkreślają, że utrzymanie właściwego ciśnienia oleju jest jednym z kluczowych elementów eksploatacji pojazdu – bez tego żaden silnik długo nie pożyje. Oczywiście, czasami winna jest drobna usterka, jak na przykład uszkodzony czujnik, ale nigdy nie powinno się ryzykować jazdy „na czerwonej oliwce”. Z mojego doświadczenia wynika, że nawet doświadczonym kierowcom zdarza się bagatelizować tę kontrolkę, a to naprawdę bardzo poważny błąd. Zawsze warto sprawdzić poziom oleju i ewentualnie uzupełnić go, ale jeżeli po uzupełnieniu kontrolka nie gaśnie, nie ma co ryzykować – warsztat to jedyne słuszne rozwiązanie. Przypominam jeszcze, że regularna wymiana oleju oraz filtrów zgodnie z zaleceniami producenta to podstawa bezawaryjnej jazdy i zdecydowanie warto się tego trzymać.
Pytanie 13
Odczytaj z charakterystyki wzorcowej regulatora odśrodkowego wartość kąta wyprzedzenia zapłonu dla prędkości obrotowej 2700 obr/min.
A. 9°
B. 3°
C. 6°
D. 12°
Prawidłowa odpowiedź to 9°, bo właśnie tyle wynika z analizy przedstawionej charakterystyki wzorcowej regulatora odśrodkowego. W praktyce oznacza to, że dla prędkości obrotowej 2700 obr/min kąt wyprzedzenia zapłonu jest ustawiony optymalnie, by poprawić spalanie mieszanki paliwowo-powietrznej w silniku. Takie podejście pozwala osiągnąć lepszą dynamikę pracy silnika i niższe zużycie paliwa, zwłaszcza w średnim zakresie obrotów, gdzie często silnik pracuje w normalnych warunkach eksploatacyjnych. Z mojego doświadczenia wynika, że właściwe ustawienie kąta wyprzedzenia minimalizuje ryzyko spalania stukowego i poprawia kulturę pracy całego układu napędowego. Producenci silników zwykle trzymają się takich charakterystyk, bo to efekt lat testów i praktyki, potwierdzony wieloma normami branżowymi. Oczywiście, w terenie czy podczas tuningu można się spotkać z innymi nastawami, ale dla większości pojazdów seryjnych warto trzymać się właśnie takich wartości jak 9° przy tych obrotach. Dodatkowo, dobrze ustawiony regulator odśrodkowy znacząco wydłuża trwałość silnika i poprawia komfort jazdy. Jeśli masz okazję, zawsze warto zerknąć do dokumentacji technicznej konkretnego modelu silnika – tam te wartości są często rozpisane z jeszcze większą dokładnością. Przy tej prędkości obrotowej zbyt mały lub zbyt duży kąt wyprzedzenia mógłby prowadzić do problemów z zapłonem, a nawet uszkodzeń mechanicznych, więc te kilka stopni naprawdę robi różnicę.
Pytanie 14
Który z uszkodzonych komponentównie może być naprawiony?
A. Akumulator
B. Turbosprężarka
C. Rozrusznik
D. Alternator
Akumulator, jako element systemu elektrycznego pojazdu, nie podlega regeneracji w tradycyjnym rozumieniu tego terminu. W przypadku akumulatorów kwasowo-ołowiowych, które są powszechnie stosowane w motoryzacji, po pewnym czasie użytkowania ich zdolność do przechowywania energii maleje z powodu procesów chemicznych, takich jak sulfatyzacja. Kiedy akumulator jest uszkodzony lub jego wydajność jest znacznie obniżona, najczęściej zaleca się jego wymianę na nowy. W praktyce, akumulatory można ładować i konserwować, co może wydłużyć ich żywotność, ale nie przywraca to ich pierwotnych parametrów. W branży motoryzacyjnej standardem jest korzystanie z urządzeń do diagnostyki stanu akumulatora, co pozwala na identyfikację, kiedy czas na wymianę jest niezbędny, a nie na regenerację. Z tego powodu akumulator jest elementem, który należy wymieniać, gdy osiągnie swój limit operacyjny.
Pytanie 15
Proces oczyszczenia filtra cząstek stałych odbywa się poprzez
A. zamknięcie zaworu EGR.
B. podniesienie temperatury spalin.
C. obniżenie temperatury spalin.
D. maksymalne otwarcie zaworu EGR.
Dokładnie, proces oczyszczania filtra cząstek stałych – czyli tzw. regeneracja DPF/FAP – polega właśnie na chwilowym podniesieniu temperatury spalin. Chodzi o to, żeby zgromadzone w filtrze cząstki stałe (głównie sadza) uległy dopaleniu do dwutlenku węgla. Najczęściej temperatura w trybie regeneracji przekracza 600°C, a czasem nawet zbliża się do 700°C, co jest wystarczające do całkowitego wypalenia osadów. Producenci silników stosują różne sposoby podnoszenia temperatury, np. zmieniają parametry wtrysku paliwa lub stosują specjalny cykl pracy silnika. W praktyce, jeśli filtr nie osiągnie odpowiednio wysokiej temperatury przez dłuższy czas, np. podczas jazdy miejskiej, może dojść do jego zapchania i konieczności kosztownej wymiany. Właśnie z tego powodu zalecane są regularne dłuższe trasy, podczas których filtr ma szansę się prawidłowo oczyścić. Moim zdaniem to jeden z ciekawszych przykładów, jak nowoczesne silniki wymagają od nas jako użytkowników pewnej wiedzy i świadomości działania układów oczyszczania spalin. Branża motoryzacyjna podkreśla, że poprawna eksploatacja i nieprzerywanie procesu regeneracji to klucz do długiej żywotności filtra.
Pytanie 16
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
Maksymalna prędkość pojazdu holującego poza obszarem zabudowanym na drodze z jedną jezdnią nie może być wyższa niż
A. 50 km/h
B. 40 km/h
C. 70 km/h
D. 60 km/h
Odpowiedź 70 km/h jest poprawna, gdyż zgodnie z przepisami ruchu drogowego w Polsce, prędkość pojazdu holującego poza terenem zabudowanym na drodze jednojezdniowej nie może przekraczać tej wartości. Przykładowo, w sytuacji, gdy holujesz samochód osobowy na drodze jednojezdniowej, przekroczenie tej prędkości może prowadzić do zagrożenia bezpieczeństwa na drodze oraz narażać na mandat. Przepisy te mają na celu zapewnienie odpowiedniej stabilności i kontroli nad holowanym pojazdem, co jest szczególnie istotne w kontekście różnic w dynamice jazdy pomiędzy pojazdem holującym a holowanym. Oprócz tego, na drogach jednojezdniowych, wzmożony ruch może wymagać szybkiej reakcji kierowcy, co przy zbyt wysokiej prędkości staje się niebezpieczne. Warto również zwrócić uwagę na kwestie związane z odległością hamowania oraz manewrowością pojazdów, co jest kluczowe w kontekście holowania.
Pytanie 18
Dokumentacja serwisowa samochodu wydana przez wytwórcę określa
A. marki i modele pojazdów tego samego rodzaju
B. częstotliwość oraz zakres przeglądów serwisowych
C. specyfikacje techniczne pojazdu
D. wydatki na przeglądy serwisowe
Odpowiedź jest prawidłowa, ponieważ książka serwisowa pojazdu, wydana przez producenta, rzeczywiście określa częstotliwość i zakres przeglądów serwisowych. Dokument ten stanowi nieocenione źródło informacji dla właścicieli i serwisantów, ponieważ zawiera szczegółowe wytyczne dotyczące konserwacji i napraw. Przykładowo, książka serwisowa może zalecać wykonanie przeglądów co 15 000 km lub co 12 miesięcy, a także wskazywać konkretne czynności, takie jak wymiana oleju, kontrola układu hamulcowego czy wymiana filtrów. Przestrzeganie tych zaleceń jest kluczowe dla utrzymania pojazdu w dobrym stanie technicznym, co przekłada się na bezpieczeństwo i wydajność. Właściwe serwisowanie zgodnie z wytycznymi producenta może również wpływać na wartość rynkową pojazdu, ponieważ dobrze udokumentowana historia serwisowa jest istotnym atutem podczas jego sprzedaży.
Pytanie 19
Moduł BCM Body Control Module w pojeździe stanowi system
A. diagnostyki systemu pokładowego
B. zapobiegającym zablokowaniu kół pojazdu
C. zarządzania układami elektrycznymi nadwozia
D. hamowania w sytuacjach awaryjnych
System BCM (Body Control Module) jest kluczowym elementem w nowoczesnych pojazdach, który odpowiada za zarządzanie i kontrolowanie różnych układów elektrycznych nadwozia, takich jak oświetlenie, zamki, klimatyzacja czy systemy komfortu. Działa on na zasadzie komunikacji z innymi modułami elektronicznymi w pojeździe, co pozwala na efektywną synchronizację funkcji. Przykładem jego zastosowania w praktyce jest automatyczne włączenie świateł po zmroku lub zdalne otwieranie drzwi za pomocą pilota. W standardach branżowych, takich jak ISO 26262, podkreśla się znaczenie systemów elektronicznych w zapewnieniu bezpieczeństwa i komfortu użytkownika, co sprawia, że odpowiednia implementacja BCM jest kluczowa dla nowoczesnych pojazdów. System BCM przyczynia się do poprawy wydajności energetycznej pojazdu oraz zwiększenia jego funkcjonalności, co jest zgodne z aktualnymi trendami w inżynierii motoryzacyjnej.
Pytanie 20
Aby zmierzyć wartość prądu przepływającego przez odbiornik należy podłączyć
A. amperomierz równolegle do odbiornika.
B. woltomierz szeregowo z odbiornikiem.
C. woltomierz równolegle od odbiornika.
D. amperomierz szeregowo z odbiornikiem.
Amperomierz zawsze podłącza się szeregowo z odbiornikiem, bo tylko wtedy przez miernik przepływa dokładnie ten sam prąd, który płynie przez badany element. To wynika z podstawowych praw obwodów elektrycznych – w połączeniu szeregowym cały prąd musi przejść przez każdy element linii, więc wynik pomiaru jest wiarygodny. W praktyce, jak ktoś kiedyś próbował podłączyć amperomierz równolegle, to mógł się przekonać, że to bardzo zły pomysł (i nierzadko kończyło się to uszkodzeniem miernika). Producenci sprzętu zawsze podkreślają w instrukcjach, żeby przy pomiarze prądu amperomierz włączać w tor prądu, a nie bokiem jak woltomierz. Tak jest bezpiecznie i zgodnie ze zdrowym rozsądkiem. Moim zdaniem, znajomość takich podstaw to klucz w każdej pracy z prądem, bo pozwala uniknąć błędów i uszkodzeń sprzętu, a co najważniejsze – zwiększa bezpieczeństwo. Często na zajęciach praktycznych w technikum, kiedy testujemy różne połączenia, od razu widzimy jak amperomierz pokazuje sensowne wartości tylko wtedy, gdy jest szeregowo – w przeciwnym razie albo nie mierzy, albo coś się psuje. Branża elektryczna trzyma się tej zasady od lat, bo daje najdokładniejsze pomiary i chroni zarówno użytkownika, jak i urządzenie.
Pytanie 21
Gdzie spotyka się sprzęgło wielotarczowe Haldex?
A. w przednim napędzie z blokadą
B. w tylnym napędzie z blokadą
C. w tradycyjnym układzie napędowym
D. w układzie napędowym z nieprzerwanym napędem na cztery koła
Sprzęgło wielotarczowe Haldex jest kluczowym elementem w nowoczesnych układach napędowych ze stałym napędem na cztery koła. Jego główną funkcją jest optymalizacja przyczepności i stabilności pojazdu poprzez inteligentne rozdzielanie momentu obrotowego pomiędzy osiami. W układzie ze stałym napędem na cztery koła, sprzęgło Haldex działa w oparciu o system hydrauliczny, który aktywuje się w zależności od warunków drogowych i obciążenia. Przykładowo, w przypadku utraty przyczepności na przedniej osi, system automatycznie przenosi więcej mocy na tylną oś. Dzięki temu, pojazdy z tym układem napędowym są w stanie radzić sobie w trudnych warunkach, takich jak śliska nawierzchnia czy teren. Haldex jest szeroko stosowany w pojazdach osobowych i SUV-ach, co czyni go standardem w wielu nowoczesnych rozwiązaniach branżowych.
Pytanie 22
Rysunek przedstawia schemat wyprowadzeń przekaźnika typu
A. kontaktronowego.
B. NC.
C. NO.
D. przełączającego.
Wiele osób patrząc na taki schemat, może odruchowo skojarzyć go z przekaźnikiem NC (Normally Closed), myśląc, że styk domyślnie jest zwarty. Jednak te oznaczenia oraz sposób przedstawienia styku na rysunku wyraźnie wskazują na odmianę NO, czyli Normally Open. Przekaźnik przełączający natomiast, choć wygląda podobnie, posiada dwa wyjścia: NO oraz NC, a charakterystyczne jest to, że daje wybór, czy prąd ma płynąć przez styk zwarty czy rozwarty po zadziałaniu cewki. Na rysunku nie ma takiego przełączania – mamy klasyczny układ, gdzie obwód jest zamykany po podaniu napięcia na cewkę. Przekaźnik kontaktronowy to zupełnie inna bajka – działa na zasadzie zbliżenia magnesu i zamknięcia styku w szklanej rurce, co kompletnie nie pasuje do przedstawionego schematu z wyraźnymi zaciskami i cewką sterującą. Typowe błędy myślowe wynikają zwykle z pobieżnego czytania schematu i nieznajomości standardowych oznaczeń – warto zawsze sprawdzić, gdzie podłączona jest cewka, a gdzie styk roboczy. Z mojego doświadczenia, wielu uczniów myli NO z NC, bo nie zwracają uwagi na symbol graficzny – jeśli linia nie dotyka styku, to jest to NO. Takie nieporozumienie może prowadzić do poważnych pomyłek przy projektowaniu układów, dlatego zawsze polecam sprawdzać oznaczenia i pamiętać, że NO to styk otwarty, zamykany dopiero po wzbudzeniu cewki. W codziennych zastosowaniach, prawidłowe rozpoznanie typu przekaźnika jest kluczowe dla bezpieczeństwa i niezawodności działania urządzeń, szczególnie w systemach automatyki czy instalacjach samochodowych. Dobrym nawykiem jest analizowanie nie tylko symboliki, ale też praktycznego działania danego rozwiązania – wówczas łatwiej uniknąć pomyłek i nieporozumień w przyszłych projektach.
Pytanie 23
Po aktywowaniu świateł do jazdy dziennej żadna z żarówek H10 nie świeci. Zauważono, że przekaźnik świateł do jazdy dziennej jest włączony, co sugeruje usterkę
A. styków przekaźnika
B. jednej z żarówek
C. cewki przekaźnika
D. przełącznika świateł do jazdy dziennej
Analizując pozostałe odpowiedzi, można zauważyć szereg nieporozumień dotyczących funkcjonowania systemu świateł do jazdy dziennej. Włącznik świateł jazdy dziennej, mimo że jest istotnym elementem, nie jest bezpośrednio odpowiedzialny za oświetlenie, gdy przekaźnik jest już załączony. Nieprawidłowe zrozumienie roli włącznika może prowadzić do błędnych wniosków, że jego uszkodzenie byłoby przyczyną całkowitego braku świecenia żarówek. Cewka przekaźnika z kolei, choć odgrywa ważną rolę w uruchamianiu przekaźnika, nie stanowi bezpośredniej przyczyny problemu, jeśli przekaźnik jest już aktywowany. Uszkodzenie cewki skutkowałoby brakiem załączenia przekaźnika w pierwszej kolejności, co nie jest charakterystyczne dla opisanego przypadku. Ostatecznie, stwierdzenie, że jedna z żarówek mogłaby być uszkodzona, również jest mylące, ponieważ fakt, że żadna z żarówek H10 nie świeci, wskazuje na problem w obwodzie elektrycznym przed samymi żarówkami. Dlatego kluczowe jest zrozumienie, że w diagnostyce problemów elektrycznych w pojazdach należy dokładnie analizować, które elementy układu mogą być odpowiedzialne za zaistniałe usterki, a nie tylko wybierać na podstawie powierzchownych objawów.
Pytanie 24
Podczas przeglądów technicznych stwierdzono obecność oleju w zbiorniku wyrównawczym systemu chłodzenia. Przyczyną może być
A. zmniejszone ciśnienia sprężania
B. uszkodzona uszczelka pod głowicą
C. zepsuty termostat
D. zbyt wysokie ciśnienie oleju
Uszkodzona uszczelka pod głowicą może prowadzić do przedostawania się oleju do układu chłodzenia, co skutkuje obecnością oleju w zbiorniczku wyrównawczym. Taki stan rzeczy jest wynikiem uszkodzenia pomiędzy komorą spalania a układem chłodzenia, co umożliwia mieszanie się obu płynów. W praktyce, regularne przeglądy i diagnostyka stanu uszczelek są kluczowe dla zapobiegania poważnym uszkodzeniom silnika. Standardy branżowe zalecają monitorowanie temperatury silnika oraz ciśnienia oleju, aby wykryć ewentualne nieprawidłowości. Dobrą praktyką jest również stosowanie odpowiednich środków uszczelniających oraz regularne wymiany oleju, co pomaga w utrzymaniu właściwej kondycji uszczelek. Prawidłowe podejście do serwisowania układu chłodzenia minimalizuje ryzyko dalszych uszkodzeń silnika i zapewnia jego dłuższą żywotność.
Pytanie 25

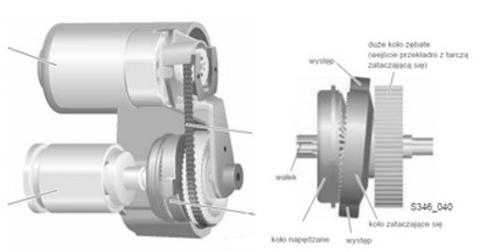

Na ilustracji przedstawiono układ
A. elektrycznego hamulca postojowego.
B. elektrycznego wspomagania kierownicy.
C. rozrusznika z przekładnią planetarną.
D. mechanizmu podnoszenia szyb.
Elektryczny hamulec postojowy to nowoczesne rozwiązanie stosowane w wielu samochodach. Na ilustracji widoczne są kluczowe elementy układu, takie jak silnik elektryczny, przekładnia oraz mechanizm zębaty. Silnik elektryczny, który jest sercem tego systemu, jest odpowiedzialny za zaciąganie hamulca w sposób automatyczny i wydajny. W przeciwieństwie do tradycyjnych hamulców ręcznych, elektryczny hamulec postojowy oferuje większą wygodę oraz bezpieczeństwo, eliminując potrzebę manualnego zaciągania hamulca. W praktyce, ten system często współpracuje z systemami kontroli trakcji oraz stabilizacji toru jazdy, co zwiększa komfort użytkowania pojazdu. Dodatkowo, dzięki zastosowaniu elektryczności, zmniejsza się zużycie elementów mechanicznych, co przekłada się na dłuższą żywotność tych komponentów. Takie rozwiązania są zgodne z normami i trendami w branży motoryzacyjnej, które dążą do automatyzacji i poprawy ergonomii pojazdów.
Pytanie 26
Oblicz całkowity koszt naprawy w silniku R4 1,2 TSI/120KM, jeżeli stwierdzono uszkodzenie połowy wtryskiwaczy oraz wszystkich świec.
| L.p. | Wartość jednostkowa części (podzespołu) | Wartość [PLN] |
|---|---|---|
| 1 | Świeca zapłonowa | 30,00 |
| 2 | Świeca żarowa | 20,00 |
| 3 | Wtryskiwacz | 60,00 |
| L.p. | Wykonana usługa (czynność) | |
| 4 | Jazda próbna | 20,00 |
| 5 | Kasowanie błędów za pomocą testera | 50,00 |
| 6 | Wymiana świecy zapłonowej | 20,00 |
| 7 | Wymiana świecy żarowej | 15,00 |
| 8 | Wymiana wtryskiwacza | 25,00 |
A. 380,00 PLN
B. 370,00 PLN
C. 310,00 PLN
D. 440,00 PLN
440,00 PLN to naprawdę dobra odpowiedź, bo uwzględnia wszystko, co potrzeba do naprawy silnika R4 1,2 TSI/120KM. Zaczynamy od części zamiennych, czyli dwóch wtryskiwaczy i czterech świec zapłonowych. Później dodajemy koszty robocizny za ich wymianę, co jest jak najbardziej standardem w branży. A do tego musimy pamiętać o dodatkowych kosztach, jak jazda próbna czy kasowanie błędów – to też istotne rzeczy po naprawie. Jeżeli pominiesz któryś z tych elementów, to możesz złamać całkowitą kalkulację. W praktyce warto zawsze sporządzić dokładny kosztorys, żeby uniknąć jakichkolwiek nieporozumień i pokazać klientowi, za co płaci. Dokładne szacowanie kosztów to klucz do dobrego zarządzania relacjami z klientami i budowania zaufania do warsztatu.
Pytanie 27
Rodzaj oświetlenia, który pozwala na bezpieczne zakończenie pracy oraz wyjście z pomieszczenia roboczego, to oświetlenie
A. podstawowe
B. awaryjne
C. ewakuacyjne
D. miejscowe
Oświetlenie podstawowe jest przeznaczone do ogólnego oświetlenia pomieszczeń i nie jest zaprojektowane z myślą o sytuacjach awaryjnych. Jego zadaniem jest zapewnienie odpowiedniego poziomu światła do codziennych aktywności, przez co nie wspiera bezpiecznego opuszczenia budynku w razie potrzeby. Oświetlenie miejscowe odnosi się do doświetlenia konkretnych obszarów, takich jak biurka czy miejsca pracy, co również nie odpowiada na potrzeby ewakuacyjne. Oświetlenie awaryjne działa na wypadek awarii zasilania, ale jego głównym celem jest wspieranie normalnej działalności w przypadku przerwy w dostawie energii, a nie kierowanie ludzi do wyjścia. W kontekście ewakuacji, użytkownicy mogą mylnie zakładać, że te rodzaje oświetlenia są wystarczające w sytuacji kryzysowej, jednak nie spełniają one krytycznych wymagań bezpieczeństwa określonych w normach, takich jak PN-EN 1838. Kluczowym błędem jest mylenie funkcji oświetlenia ogólnego i ewakuacyjnego; pierwsze ma na celu ułatwienie codziennych zadań, podczas gdy drugie musi być zaprojektowane tak, aby zapewnić jasną i widoczną ścieżkę ewakuacyjną w każdej sytuacji, co jest niezbędne dla ochrony życia.
Pytanie 28
Który z poniższych komponentów nie podlega naprawie?
A. Kurtyna powietrzna
B. Kompresor doładowujący
C. Wtryskiwacz paliwowy
D. Rozrusznik
Kurtyna powietrzna, jako element zabezpieczający przed wnikaniem powietrza i zanieczyszczeń do wnętrza pojazdu, nie podlega regeneracji w tradycyjnym sensie. W odróżnieniu od wtryskiwaczy paliwa, które mogą być czyszczone i regenerowane, czy kompresorów doładowania, które mogą wymagać naprawy mechanicznej, kurtyny powietrzne są zaprojektowane jako komponenty jednorazowe. Ich właściwości ochronne, wynikające z zastosowania materiałów absorbujących energię, ulegają degradacji w wyniku działania sił i temperatur, co sprawia, że po aktywacji nie mogą być ponownie użyte. W praktyce oznacza to, że po wypadku lub aktywacji należy je wymienić na nowe, co jest zgodne z normami bezpieczeństwa stosowanymi w przemyśle motoryzacyjnym, takimi jak regulacje ECE R14.
Pytanie 29
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
Wskaźnik temperatury cieczy chłodzącej pokazuje zbyt niską temperaturę. Jedną z przyczyn takiej usterki może być
A. zbyt wczesne włączanie się silnika wentylatora.
B. uszkodzony bezpiecznik.
C. uszkodzony termostat.
D. zbyt późne włączanie się silnika wentylatora.
Uszkodzony termostat to chyba najczęstsza przyczyna, jeśli wskaźnik temperatury cieczy chłodzącej pokazuje zbyt niską temperaturę. Termostat ma za zadanie regulować obieg płynu chłodniczego w silniku – gdy silnik jest zimny, utrzymuje płyn w małym obiegu, żeby szybciej się nagrzał. Jeśli się zaciął w pozycji otwartej, płyn od razu krąży przez chłodnicę, przez co silnik nie może osiągnąć właściwej temperatury pracy. To skutkuje ciągle niskim wskazaniem na wskaźniku temperatury. W praktyce takie coś sprawia, że silnik nie dogrzewa się, a to ma mnóstwo negatywnych skutków – większe zużycie paliwa, słabsza praca ogrzewania kabiny, a nawet szybsze zużycie silnika. Moim zdaniem warto pamiętać, żeby regularnie sprawdzać działanie termostatu, szczególnie przed zimą. Jest to zresztą zgodne z zaleceniami większości producentów oraz standardami obsługi pojazdów – przeglądy układu chłodzenia często obejmują właśnie kontrolę termostatu. Spotkałem się nie raz w warsztacie, że kierowcy ignorowali taki objaw, a potem dziwili się, dlaczego auto źle grzeje i bierze więcej paliwa. Warto zachować czujność – uszkodzony termostat to prosta usterka, którą łatwo przeoczyć, a ma spory wpływ na eksploatację samochodu.
Pytanie 31
Na autostradzie dozwolony jest ruch pojazdów osobowych, które na płaskiej nawierzchni mogą osiągnąć prędkość co najmniej
A. 60 km/h
B. 40 km/h
C. 15 km/h
D. 25 km/h
Wybór innej prędkości niż 40 km/h świadczy o nieporozumieniu związanym z zasadami ruchu drogowego na autostradach. Prędkości takie jak 15 km/h, 25 km/h czy 60 km/h nie są odpowiednie, ponieważ nie spełniają wymagań dotyczących minimalnej prędkości na autostradzie. Przykładowo, prędkość 15 km/h jest na tyle niska, że może prowadzić do poważnych zagrożeń, ograniczając zdolność do utrzymania płynności ruchu. Pojazdy poruszające się z taką prędkością mogą stwarzać poważne ryzyko kolizji, gdyż inne pojazdy jadące z prędkościami autostradowymi mogłyby nie zdążyć zareagować na ich obecność. Odpowiedź 25 km/h również wykazuje podobne problemy, ponieważ nie zapewnia ona wystarczającej dynamiki do bezpiecznego poruszania się w warunkach autostradowych. Z kolei 60 km/h, podczas gdy jest to prędkość, która byłaby odpowiednia w niektórych kontekstach drogowych, nie spełnia wymogu minimalnej prędkości na autostradach, gdzie pojazdy powinny poruszać się w bezpiecznym zakresie, pozwalającym na szybką reakcję w krytycznych sytuacjach. Warto zrozumieć, że zasady te są ustalane w celu ochrony wszystkich uczestników ruchu, a ich nieprzestrzeganie może prowadzić do niebezpiecznych zdarzeń drogowych oraz zwiększonego ryzyka wypadków.".
Pytanie 32
Przepięcie na przekaźniku DC w instalacji może powstać w wyniku uszkodzenia
A. diody gaszącej.
B. kondensatora.
C. warystora.
D. dwójnika R-C.
Każda z tych odpowiedzi wydaje się na pierwszy rzut oka jakoś związana z ochroną przed przepięciami, ale trzeba rozumieć, jak działa ochrona cewek przekaźników w instalacjach DC. Warystor jest rzeczywiście elementem zabezpieczającym, lecz stosuje się go głównie w obwodach prądu przemiennego do tłumienia przepięć o charakterze krótkotrwałym i o wysokiej energii. W praktyce automatyki DC nie jest to standardowe rozwiązanie dla cewek przekaźników, bo warystor zaczyna przewodzić dopiero przy wysokich napięciach – a zależy nam, by tłumić przepięcie zanim ono skutecznie zagrozi elementom sterującym. Z kolei kondensator sam z siebie radzi sobie jedynie z tłumieniem szumów czy bardzo krótkich zakłóceń, ale nie zabezpiecza cewki przekaźnika DC przed wysokim impulsem napięciowym przy rozłączaniu. Dwójnik R-C faktycznie jest często używany przy przekaźnikach prądu przemiennego, bo tam charakterystyka przepięcia i energia są inne – w DC taki układ nie jest optymalny. Typową pomyłką jest sądzenie, że dowolny tłumik ograniczy każde przepięcie, ale w praktyce dobiera się rozwiązanie adekwatne do charakterystyki obwodu. Diody gaszące są standardem przy przekaźnikach DC i to one biorą na siebie cały impuls generowany przez cewkę. Kiedy ta dioda ulegnie uszkodzeniu, praktycznie nie ma już kto przejąć tego niebezpiecznego napięcia, co często prowadzi do zwarcia w tranzystorach lub uszkodzeń sterowników. Warto więc znać praktyczne różnice i nie polegać na ogólnych skojarzeniach – odpowiedni dobór elementów ochronnych to podstawa niezawodnej pracy układów.
Pytanie 33
Po zamontowaniu regenerowanego alternatora z wbudowanym jednofunkcyjnym regulatorem napięcia prawidłowa wartość zmian siły elektromotorycznej na zaciskach akumulatora pod obciążeniem i pracującym silniku powinna zawierać się w przedziale
A. 0 V ÷ 1500 mV
B. 0 V ÷ 1000 mV
C. 0 V ÷ 2000 mV
D. 0 V ÷ 500 mV
Dokładnie taka różnica napięcia, czyli od 0 V do 500 mV, jest zgodna z tym, co obowiązuje w nowoczesnych układach ładowania, gdzie alternator ze zintegrowanym regulatorem napięcia ma za zadanie dostarczać stabilne napięcie, niezależnie od chwilowego obciążenia elektrycznego pojazdu. To jest bardzo ważne, bo od tego zależy nie tylko żywotność akumulatora, ale i prawidłowe działanie całej elektroniki pokładowej. Jeśli spadki napięcia przekraczałyby 500 mV, to może to oznaczać albo słabe połączenia, albo nieprawidłową pracę regulatora, albo nawet uszkodzenia alternatora czy instalacji. Moim zdaniem, warto zawsze zwracać uwagę na to, żeby po zamontowaniu regenerowanego alternatora sprawdzić na pracującym silniku pod obciążeniem, ile dokładnie wynosi zmiana napięcia na klemach akumulatora. Branżowe normy, np. wytyczne producentów samochodów czy popularne publikacje motoryzacyjne, bardzo często podkreślają, że poprawna praca alternatora to stabilizacja napięcia w granicach od ok. 13,8 do 14,4 V, a wszelkie odchylenia powyżej 0,5 V (czyli 500 mV) traktowane są jako powód do diagnostyki. W praktyce, taki niewielki spadek napięcia świadczy o dobrej kondycji połączeń kablowych i sprawnym regulatorze. Warto też pamiętać, że nawet nowe auta potrafią mieć chwilowe bardzo małe wahania napięcia, ale raczej nie przekraczają one tych 500 mV, jeśli wszystko jest OK. Ten zakres jest po prostu wyznacznikiem poprawnej pracy i bezpieczeństwa dla elektroniki.
Pytanie 34
Rysunek przedstawia wynik pomiaru napięcia rozładowanego akumulatora 6V/8Ah wykonany multimetrem analogowym na zakresie 6 V. Odczytaj wartość napięcia, którą wskazuje miernik.
A. 0,3 V
B. 1,25 V
C. 5,0 V
D. 2,5 V
Odczytując wskazania multimetru analogowego, bardzo łatwo popełnić błąd, głównie wtedy, gdy nie do końca jest jasne, jaką skalę należy brać pod uwagę dla konkretnego zakresu pomiarowego. W tym przypadku miernik był ustawiony na zakres 6 V, więc trzeba patrzeć na skalę oznaczoną do wartości 6, a nie na inne podziałki. Błędne odczytanie 0,3 V lub 1,25 V zwykle wynika z pomylenia podziałek – czasem uczniowie patrzą na skalę przeznaczoną do pomiaru natężenia prądu albo rezystancji. Na przykład 2,5 V mogłoby być uzasadnione, gdyby wskazówka stała dokładnie w połowie skali, ale tu zatrzymuje się blisko końca, przy piątce. Typowym problemem jest też nieuwzględnianie mnożnika zakresu – ktoś może pomyśleć, że każdy podział to 1 V, gdy tymczasem na zakresie 6 V każdy większy podział to dokładnie 1 V, i wartość trzeba odczytywać bez dodatkowego przeliczania. Z mojego doświadczenia wynika, że najwięcej problemów sprawia rozróżnianie między skalami napięcia stałego i zmiennego, bo są one często umieszczone równolegle. Warto zawsze dokładnie sprawdzić, na którym zakresie pracujemy i upewnić się, że wskazówka pokazuje wynik odpowiadający właściwej skali. To pozwala uniknąć typowych błędów i daje pewność podczas pracy – a to przecież podstawa w zawodzie technika czy elektryka. Pomiar napięcia akumulatora to czynność bardzo częsta, więc dobrze od razu wyrobić sobie nawyk sprawdzania skali i zakresu – to naprawdę ułatwia życie przy diagnostyce i naprawach.
Pytanie 35
Po przeprowadzonej naprawie blacharsko-lakierniczej należy
A. zabezpieczyć wiązki elektryczne taśmą izolacyjną.
B. oczyścić instalację elektryczną z kurzu lakierniczego myjką wysokociśnieniową.
C. sprawdzić instalację elektryczną miernikiem uniwersalnym.
D. ułożyć instalację elektryczną w sposób uniemożliwiający jej uszkodzenie w trakcie eksploatacji.
Poprawna odpowiedź wynika przede wszystkim z troski o bezpieczeństwo eksploatacji pojazdu po wykonaniu naprawy blacharsko-lakierniczej. Instalacja elektryczna w samochodzie jest narażona na uszkodzenia mechaniczne, zwłaszcza gdy były prowadzone prace związane z demontażem elementów nadwozia czy lakierowaniem. Jeżeli przewody nie zostaną prawidłowo ułożone, mogą się przecierać, wpadać w kontakt z ostrymi krawędziami lub ruchomymi elementami, co z czasem prowadzi do zwarć, przerw w obwodach czy nawet pożaru. Moim zdaniem to taki detal, który łatwo przeoczyć, ale skutki mogą być naprawdę poważne – widziałem auta po niechlujnych naprawach, gdzie kable dosłownie wisiały na wierzchu i aż prosiły się o kłopoty. Dobre praktyki branżowe zawsze nakazują, żeby po naprawie przewody były prowadzone w oryginalnych miejscach, mocowane do uchwytów, z dala od miejsc narażonych na wodę, brud czy uderzenia. Są nawet specjalne osłony i peszle, które warto stosować. W niektórych przypadkach, szczególnie w nowoczesnych samochodach, nawet niewielkie zmiany w przebiegu wiązki mogą zakłócić działanie zaawansowanych systemów elektronicznych. Standardy napraw, np. zaleceń producentów pojazdów czy norm ISO, zawsze podkreślają konieczność prawidłowego prowadzenia instalacji – to nie jest tylko formalność, ale realny wpływ na trwałość i bezpieczeństwo pojazdu. Dobrze wykonana naprawa to taka, po której wszystko jest jak fabrycznie, a właśnie ułożenie instalacji ma tu kluczowe znaczenie.
Pytanie 36
Na rysunku przedstawiono schemat
A. regulatora napięcia.
B. przekaźnika typu NO.
C. układu prostowniczego.
D. przekaźnika typu NC.
Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji przekaźników oraz ich schematów. Odpowiedzi wskazujące na układ prostowniczy, przekaźnik typu NO (Normally Open) lub regulator napięcia nie są adekwatne do przedstawionego schematu. Układ prostowniczy służy do konwersji prądu przemiennego (AC) na prąd stały (DC) i nie ma związku z tematyką przekaźników, które działają na zasadzie mechanicznego otwierania i zamykania styków w odpowiedzi na sygnał elektryczny. Przekaźnik typu NO działa na zasadzie, że styk jest otwarty, gdy przekaźnik nie jest aktywowany, co jest przeciwieństwem działania przekaźnika NC. Z kolei regulator napięcia to urządzenie, które stabilizuje napięcie w obwodzie, a jego schemat nie ma żadnych cech wskazujących na obecność przekaźnika. Typowe błędy przy wyborze odpowiedzi to pomylenie zasad działania przekaźników oraz niezrozumienie ich zastosowania w różnych kontekstach. Kluczowe jest, aby pamiętać, że schematy przekaźników są projektowane w sposób, który jednoznacznie wskazuje na ich typ, a ich funkcje są ściśle związane z działaniem obwodów, w które są włączone.
Pytanie 37
Klient zlecając naprawę w serwisie samochodowym, powinien okazać
A. prawo jazdy.
B. dowód rejestracyjny.
C. ubezpieczenie OC.
D. dowód osobisty.
Prawidłowo – klient, zlecając naprawę w serwisie samochodowym, powinien okazać dowód rejestracyjny pojazdu. To właściwie taki podstawowy dokument potwierdzający legalność posiadania auta, jego aktualne dane techniczne oraz podstawę do wykonania naprawy. W praktyce każda szanująca się firma warsztatowa poprosi najpierw o dowód rejestracyjny, bo dzięki temu mogą zweryfikować, czy pojazd ma ważne badanie techniczne, czy posiada obowiązkowe ubezpieczenie OC oraz jakie są dane właściciela. Nie wyobrażam sobie, żeby pracować w warsztacie i nie wymagać tego dokumentu – to zabezpiecza zarówno serwis, jak i samego klienta. Na przykład, jeśli zachodzi potrzeba zamówienia części, to dane z dowodu minimalizują ryzyko pomyłki. Często spotykałem się z przypadkami, że klienci przychodzili tylko z numerem rejestracyjnym zapisanym na kartce – niestety, to zdecydowanie za mało. Zdarza się, że niektóre serwisy mają dostęp do baz online, ale i tak ten świstek papieru lub jego elektroniczna wersja jest niezbędna. Moim zdaniem, pokazanie dowodu rejestracyjnego to nie tylko formalność, ale też taki wyraz poważnego podejścia do sprawy – i tego uczą na kursach i szkoleniach branżowych.
Pytanie 38
Który z podanych systemów poprawia bezpieczeństwo pojazdu podczas pokonywania zakrętu?
A. ESP
B. AGR
C. ACC
D. ASR
ESP, czyli elektroniczny program stabilizacji toru jazdy, jest systemem, który zwiększa bezpieczeństwo pojazdu, szczególnie podczas pokonywania zakrętów. Działa poprzez monitorowanie ruchu samochodu i identyfikowanie sytuacji, w których może dojść do poślizgu. Gdy ESP wykryje, że pojazd zaczyna tracić przyczepność, automatycznie reguluje moc silnika oraz przyhamowuje poszczególne koła, aby przywrócić stabilność. Przykładem praktycznego zastosowania ESP może być jazda w trudnych warunkach, takich jak deszcz czy śnieg, gdzie ryzyko utraty kontroli nad pojazdem jest znacznie większe. Stosowanie systemu ESP stało się standardem w nowoczesnych samochodach, co podkreśla jego znaczenie dla bezpieczeństwa ruchu drogowego. System ten jest również zgodny z normami bezpieczeństwa, które wymagają stosowania zaawansowanych technologii w pojazdach osobowych.
Pytanie 39
Rysunek przedstawia schemat urządzenia pomiaru skuteczności tłumienia amortyzatorów. Ile wynosi maksymalna dopuszczalna różnica pomiędzy wskaźnikami EUSAMA dla prawego i lewego koła?
A. 15%
B. 20%
C. 30%
D. 10%
Wybór odpowiedzi innej niż 20% wskazuje na pewne nieporozumienia dotyczące parametrów skuteczności tłumienia amortyzatorów. Na przykład, jeśli ktoś wybiera 10%, może nie zdawać sobie sprawy, że tak mała różnica nie jest wystarczająca, aby zachować stabilność pojazdu w różnych warunkach drogowych. Również odpowiedzi 30% i 15% sugerują brak zrozumienia standardów branżowych, które precyzyjnie określają, że różnica powyżej 20% jest uznawana za nieakceptowalną. Przesunięcie granicy do 30% wzbudza obawy o bezpieczeństwo, ponieważ wyższe wartości mogą prowadzić do poważnych problemów z prowadzeniem pojazdu i zwiększonego ryzyka wypadków. Odpowiedź 15% również nie mieści się w wymaganych normach, które są oparte na danych empirycznych i badaniach dotyczących dynamiki pojazdów. W praktyce, różnice te powinny być utrzymywane w ramach ustalonych wartości, aby uniknąć potencjalnych usterek mechanicznych i zapewnić komfort jazdy. Kluczowe jest, aby osoby pracujące w branży motoryzacyjnej były świadome tych norm i potrafiły je stosować w codziennej praktyce, aby zapewnić bezpieczeństwo użytkowników dróg.
Pytanie 40
Pomiar wykonuje się za pomocą lampy stroboskopowej
A. natężenia oświetlenia
B. ciśnienia sprężania
C. podciśnienia w cylindrze
D. kąta wyprzedzenia zapłonu
Lampy stroboskopowe są narzędziami wykorzystywanymi w diagnostyce silników spalinowych do pomiaru kąta wyprzedzenia zapłonu. Działają one na zasadzie oświetlania obiektów z częstotliwością synchronizowaną z obrotami silnika, co pozwala na obserwację komponentów silnika w tzw. 'zwolnionym tempie'. W praktyce, lampy stroboskopowe są używane do monitorowania momentu zapłonu w silnikach, co jest kluczowe dla optymalizacji pracy silnika oraz osiągnięcia efektywności paliwowej. Właściwe wyprzedzenie zapłonu ma bezpośredni wpływ na moc oraz emisję spalin, dlatego normy takie jak Euro 5 i Euro 6 wymagają dokładnych pomiarów i regulacji tego parametru. Stosowanie lamp stroboskopowych jest standardem w warsztatach zajmujących się naprawą i regulacją silników, co potwierdza ich znaczenie w branży motoryzacyjnej.
