Jakiego zestawu narzędzi potrzebujesz do złożenia aparatury oraz wykonania połączeń elektrycznych w rozdzielnicy w mieszkaniu?
A. Szczypce monterskie uniwersalne, młotek, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji
B. Szczypce do zaciskania końcówek, przyrząd do ściągania powłoki, nóż monterski, zestaw wkrętaków
C. Szczypce monterskie uniwersalne, nóż monterski, przymiar taśmowy, przyrząd do ściągania izolacji, wkrętarkaTwoja odpowiedź
D. Szczypce do cięcia przewodów, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji, zestaw wkrętakówPoprawna odpowiedź
Niepoprawna odpowiedź. Wybór narzędzi do montażu nie jest taki prosty, jakby się mogło wydawać. Odpowiedzi, które nie zawierają kluczowych narzędzi, takich jak szczypce do cięcia, czy przyrząd do ściągania powłoki, to poważny błąd. Szczypce uniwersalne mogą być fajne, ale nie do obcinania przewodów, bo można je łatwo uszkodzić. A młotek, serio? To narzędzie budowlane, nie elektryczne – może nie być idealne w tej sytuacji. Jak nie masz odpowiednich narzędzi do ściągania izolacji, to ograniczasz swoje możliwości przy robieniu porządnych połączeń, a to już prosta droga do problemów. Twój zestaw narzędzi powinien być na pewno skompletowany w sposób przemyślany, bo inaczej możesz mieć kłopoty z bezpieczeństwem. Rozumienie, jak różne narzędzia ze sobą współpracują, jest kluczowe w tej branży.
Pytanie 2
Jakie żyły posiada przewód oznaczony symbolem SMYp?
A. WielodrutowePoprawna odpowiedź
B. Płaskie
C. Sektorowe
D. JednodrutoweTwoja odpowiedź
Niepoprawna odpowiedź. W tym pytaniu łatwo wpaść w pułapkę oznaczeń literowych, szczególnie przez końcówkę p. Oznacza ona wykonanie płaskie przewodu, czyli odnosi się do kształtu całego przewodu, a nie do rodzaju żył przewodzących. Dlatego odpowiedź płaskie nie opisuje budowy żyły, tylko geometrię przewodu. To tak jak z przewodem YDYp: p mówi, że przewód jest płaski, ale nie mówi jeszcze samo z siebie, czy żyła jest jednodrutowa czy wielodrutowa. Trzeba rozdzielać te dwie sprawy, bo w praktyce montażowej ma to duże znaczenie.
Określenie sektorowe dotyczy zupełnie innego typu żył, spotykanych głównie w kablach energetycznych o większych przekrojach. Żyły sektorowe mają przekrój przypominający wycinek koła, żeby lepiej wypełnić przestrzeń wewnątrz kabla i zmniejszyć jego średnicę zewnętrzną. Nie jest to typowa cecha lekkiego przewodu mieszkaniowego SMYp. Z mojego doświadczenia uczniowie czasem wybierają sektorowe, bo brzmi technicznie i fachowo, ale tutaj nie pasuje do zastosowania ani konstrukcji przewodu.
Jednodrutowe żyły są sztywne i typowe raczej dla przewodów instalacyjnych układanych na stałe, np. w ścianach, rurkach instalacyjnych czy pod tynkiem. Przewód SMYp jako sznur mieszkaniowy powinien być bardziej elastyczny, dlatego stosuje się w nim żyły wielodrutowe. To ułatwia podłączanie urządzeń, ogranicza ryzyko pękania żyły przy zginaniu i jest zgodne z ogólną logiką doboru przewodów według ich przeznaczenia. W normach i dobrych praktykach, np. przy podejściu zgodnym z PN-HD 60364, zawsze bierze się pod uwagę nie tylko izolację i przekrój, ale też warunki pracy mechanicznej przewodu. Tutaj kluczowe jest więc to, że SMYp posiada żyły wielodrutowe.
Pytanie 3
Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem B16.
Przekrój przewodu mm²
Jeden lub kilka kabli 1-żyłowych ułożonych w rurze
Kilka kabli np.: przewody płaszczowe, rurowe, wtynkowe
Pojedynczy w powietrzu, przy czym odstęp odpowiada przynajmniej średnicy kabla
Żyła Cu A
Żyła Al A
Żyła Cu A
Żyła Al A
Żyła Cu A
Żyła Al A
0,75
-
-
12
-
15
-
1,0
11
-
15
-
19
-
1,5
15
-
18
-
24
-
2,5
20
15
26
20
32
26
4
25
20
34
27
42
33
6
33
26
44
35
54
42
A. YADY 5x4 mm2
B. YDY 5x1,5 mm2Twoja odpowiedź
C. YDY 5x1 mm2
D. YDY 5x2,5 mm2
Poprawna odpowiedź. Wybór przewodu YDY 5x1,5 mm2 jest prawidłowy, ponieważ jego obciążalność długotrwała wynosi 18A, co jest wyższe od prądu znamionowego wyłącznika B16, wynoszącego 16A. W praktyce oznacza to, że przewód ten będzie w stanie efektywnie i bezpiecznie przewodzić prąd w instalacji trójfazowej w układzie TN-S. Takie rozwiązanie jest zgodne z normami PN-IEC 60364, które określają wymagania dotyczące instalacji elektrycznych. Dobrze dobrany przewód nie tylko zapewnia bezpieczeństwo, ale także wpływa na efektywność energetyczną całej instalacji. W przypadku przewodów miedzianych, ważne jest, aby ich przekrój był dostosowany do obciążenia, co pozwala uniknąć przegrzewania się izolacji i potencjalnych awarii. Przewód YDY 5x1,5 mm2 jest często stosowany w budownictwie mieszkalnym oraz w małych obiektach przemysłowych, gdzie obciążenia nie są bardzo wysokie, a bezpieczeństwo instalacji jest priorytetem.
Pytanie 4
Które z parametrów są podane na przedstawionym urządzeniu?
A. Napięcie probiercze i prąd zadziałania.
B. Napięcie probiercze i prąd znamionowy.
C. Napięcie znamionowe i prąd znamionowy.Poprawna odpowiedź
D. Napięcie znamionowe i prąd zadziałania.Twoja odpowiedź
Niepoprawna odpowiedź. Wybierając inne parametry, jak napięcie probiercze czy prąd zadziałania, to nie był najlepszy pomysł. Napięcie probiercze dotyczy testów izolacji, a nie tego, co pokazuje urządzenie na stałe. Prąd zadziałania to natomiast wartość, przy której zabezpieczenie jak wyłącznik różnicowoprądowy włącza się, gdy coś jest nie tak. Te pojęcia są ważne, ale nie pasują tu do parametrów znamionowych wypisanych na urządzeniu. Ważne jest, aby rozumieć te różnice, bo to pomaga w prawidłowym użytkowaniu sprzętu elektrycznego i jego bezpieczeństwie. Często ludzie mylą te terminy, co prowadzi do błędów przy doborze sprzętu i zabezpieczeń. Brak wiedzy na ten temat może skutkować poważnymi problemami, jak uszkodzenia urządzeń czy nawet pożar. Dlatego warto zawsze sprawdzać specyfikacje znamionowe, bo to podstawa do poprawnego użytkowania i projektowania instalacji elektrycznych.
Pytanie 5
Ze względu na ochronę przed dostępem wody przedstawiona na rysunku oprawa oświetleniowa jest
A. strugoszczelna.
B. odporna na krople wody.
C. wodoszczelna.
D. nieodporna na wnikanie wody.Twoja odpowiedź
Poprawna odpowiedź. Twoja odpowiedź jest trafna, bo jeśli przyjrzymy się rysunkowi oprawy oświetleniowej, to nie widać żadnych uszczelnień ani odpowiednich zabezpieczeń. To oznacza, że ten produkt nie nadaje się do używania w miejscach, gdzie może być wilgoć lub woda. W praktyce, oprawy, które można stosować w miejscach z podwyższoną wilgotnością, jak w łazienkach czy na zewnątrz, muszą spełniać pewne normy odporności na wodę, na przykład normy IP. Jeżeli nie zastosujemy takich standardów, to mogą wystąpić problemy z elektroniką, a nawet zagrożenie pożarowe. Dlatego warto zwracać uwagę na klasę ochrony przy wyborze opraw oświetleniowych, bo to sprawi, że będą one bezpieczniejsze i dłużej posłużą.
Pytanie 6
Z oznaczenia kabla YDYp 3x1 mm2 300/500 V wynika, że maksymalne wartości skuteczne napięć pomiędzy żyłą przewodu a ziemią oraz pomiędzy poszczególnymi żyłami wynoszą odpowiednio
A. 200 V i 300 V
B. 500 V i 300 V
C. 200 V i 500 V
D. 300 V i 500 VTwoja odpowiedź
Poprawna odpowiedź. Wybór 300 V i 500 V jest jak najbardziej trafny. Przewód YDYp 3x1 mm2 300/500 V ma dwa ważne parametry. Pierwszy, 300 V, to maksymalne napięcie między żyłą a ziemią, a drugi, 500 V, dotyczy napięcia między żyłami. Te oznaczenia są zgodne z normami bezpieczeństwa, co jest istotne, gdy instalujemy elektrykę w domach czy biurach. W praktyce używa się takich przewodów do zasilania różnych rzeczy, jak oświetlenie czy gniazdka. Dzięki tym wartościom nie tylko efektywnie działamy, ale przede wszystkim dbamy o bezpieczeństwo, zmniejszając ryzyko porażenia prądem. Pamiętaj, że wybór odpowiednich przewodów jest kluczowy, by spełniały one polskie normy PN-IEC dotyczące instalacji elektrycznych.
Pytanie 7
Minimalna akceptowalna wartość rezystancji izolacji dla przewodów instalacji przeznaczonej na napięcie znamionowe nieprzekraczające 500 V, w tym FELV, wynosi
A. 2,0 MΩ
B. 0,5 MΩ
C. 1,5 MΩ
D. 1,0 MΩTwoja odpowiedź
Poprawna odpowiedź. Odpowiedź 1,0 MΩ jest poprawna, ponieważ zgodnie z normami dotyczącymi izolacji przewodów, minimalna wymagana wartość rezystancji izolacji dla instalacji na napięcie znamionowe do 500 V, w tym dla systemów FELV, powinna wynosić co najmniej 1,0 MΩ. Wysoka wartość rezystancji izolacji jest kluczowa dla zapewnienia bezpieczeństwa operacyjnego instalacji, minimalizując ryzyko porażenia prądem oraz uszkodzenia sprzętu spowodowanego przebiciem. Przykładowo, w praktyce, przeprowadzanie regularnych pomiarów rezystancji izolacji w instalacjach elektrycznych może pomóc w wczesnym wykryciu problemów, takich jak degradacja izolacji z powodu starzenia, wilgoci czy uszkodzeń mechanicznych. Wartości poniżej 1,0 MΩ mogą wskazywać na konieczność wymiany przewodów lub przeprowadzenia naprawy. Dobre praktyki branżowe zalecają, aby przed oddaniem do użytku nowej instalacji przeprowadzić pomiary rezystancji izolacji oraz regularnie je kontrolować, aby zapewnić, że nie spadnie poniżej tej wartości.
Pytanie 8
Na schematach instalacji elektrycznych symbol z rysunku oznacza
A. wyzwalanie cieplne.Poprawna odpowiedź
B. cewkę przekaźnika z opóźnionym odpadaniem.Twoja odpowiedź
C. cewkę przekaźnika z opóźnionym działaniem.
D. wyzwalanie elektroniczne.
Niepoprawna odpowiedź. Zrozumienie symboliki używanej w instalacjach elektrycznych jest kluczowe dla właściwego projektowania i analizy systemów zabezpieczeń. Jednakże, odpowiedzi takie jak wyzwalanie elektroniczne, cewka przekaźnika z opóźnionym działaniem oraz cewka przekaźnika z opóźnionym odpadaniem nie oddają właściwego znaczenia symbolowi przedstawionemu na schemacie. Wyzwalanie elektroniczne odnosi się do mechanizmów, które wykorzystują układy elektroniczne do detekcji przeciążeń i zwarć, a nie do działań opartych na cieple. Oznacza to, że wyzwalanie elektroniczne ma swoje zastosowanie, ale nie jest to rozwiązanie ukierunkowane na zabezpieczenia przed przeciążeniem termicznym. Podobnie, cewki przekaźników z opóźnionym działaniem i odpadaniem dotyczą mechanizmów, które wprowadzają czasowy aspekt do działania przekaźnika, co może być użyteczne w innych kontekstach, jednak nie są one związane z wyzwalaniem cieplnym. W praktyce, wielu inżynierów może popełnić błąd, zakładając, że te mechanizmy są wymienne, co jest mylnym podejściem. Wiedza na temat różnic między tymi rozwiązaniami jest niezbędna dla skutecznego projektowania systemów elektrycznych, które są zarówno bezpieczne, jak i efektywne. Warto zaznaczyć, że każdy z tych typów wyzwalania ma swoje specyficzne zastosowanie i zrozumienie ich różnic jest kluczowe w kontekście ochrony systemów elektrycznych przed różnymi typami awarii.
Pytanie 9
Obwód oświetleniowy zasilany z rozdzielnicy przedstawionej na rysunku może pobierać długotrwale prąd nieprzekraczający
A. 16 ATwoja odpowiedź
B. 32 A
C. 20 APoprawna odpowiedź
D. 6 A
Niepoprawna odpowiedź. Wybierając odpowiedzi inne niż 20 A, można łatwo popaść w pułapkę błędnego myślenia dotyczącego doboru prądów znamionowych w obwodach elektrycznych. Odpowiedzi takie jak 6 A lub 16 A są nieodpowiednie, ponieważ nie uwzględniają rzeczywistych parametrów stycznika SM-320, który jest kluczowym elementem w tym obwodzie. Osoby mogące wybrać 6 A mogą nie rozumieć, że wartość ta odnosi się do prądu znamionowego wyłącznika nadprądowego B6, który jednak nie powinien być brany pod uwagę jako decydujący przy określaniu maksymalnego obciążenia obwodu oświetleniowego. W rzeczywistości wyłącznik nadprądowy jest urządzeniem zabezpieczającym, którego zadaniem jest ochrona obwodu przed przeciążeniem, ale to stycznik określa, jakie obciążenie można podłączyć w sposób ciągły. Wybór 32 A jest również błędny, jako że sugeruje znacznie wyższe obciążenie, które może prowadzić do niewłaściwego doboru pozostałych komponentów instalacji elektrycznej, co w efekcie stwarza ryzyko przegrzania i uszkodzenia instalacji. Zrozumienie różnicy między wartościami nominalnymi różnych elementów jest kluczowe dla zapewnienia bezpieczeństwa i efektywności obwodu elektrycznego. Właściwe podejście do doboru prądów znamionowych w instalacjach elektrycznych nie tylko chroni urządzenia, ale także zapobiega sytuacjom awaryjnym, które mogą być wynikiem nieodpowiednich ustawień prądowych.
Pytanie 10
Jakie parametry wyłącznika różnicowoprądowego powinny być zmierzone, aby ocenić jego poprawne działanie?
A. Obciążenie prądowe i czas reakcjiTwoja odpowiedź
B. Napięcie w sieci oraz prąd obciążeniowy
C. Napięcie w sieci oraz prąd różnicowy
D. Prąd różnicowy oraz czas reakcjiPoprawna odpowiedź
Niepoprawna odpowiedź. Wybór parametrów, takich jak prąd obciążenia oraz czas zadziałania, nie jest odpowiedni dla oceny działania wyłącznika różnicowoprądowego. Prąd obciążenia odnosi się do natężenia prądu, które przepływa przez obwód w normalnych warunkach pracy, ale nie dostarcza informacji na temat ewentualnych upływów prądu. Zrozumienie różnicy między prądem obciążenia a prądem różnicowym jest kluczowe, ponieważ to prąd różnicowy jest wskaźnikiem zagrożenia dla bezpieczeństwa. Czas zadziałania w połączeniu z prądem obciążenia nie dostarczy pełnego obrazu skuteczności wyłącznika w sytuacjach awaryjnych. Podobnie, pomiar napięcia sieciowego oraz prądu różnicowego w aspekcie bezpieczeństwa jest niewłaściwy, ponieważ napięcie nie jest bezpośrednio związane z funkcjonowaniem wyłącznika różnicowoprądowego. W kontekście bezpieczeństwa elektrycznego, kluczowe jest, aby wyłącznik reagował na upływ prądu do ziemi, co wskazuje prąd różnicowy, a nie tylko na obciążenie czy napięcie. Ignorowanie tych fundamentalnych różnic prowadzi do błędnego rozumienia działania wyłączników różnicowoprądowych, co może mieć poważne konsekwencje w kwestii bezpieczeństwa użytkowników.
Pytanie 11
Które czynności i w jakiej kolejności należy wykonać podczas wymiany uszkodzonego łącznika?
A. Odłączyć napięcie, sprawdzić brak napięcia, wymontować uszkodzony łącznik.Twoja odpowiedź
B. Załączyć napięcie, sprawdzić ciągłość połączeń, wymontować uszkodzony łącznik.
C. Odłączyć napięcie, wymontować uszkodzony łącznik, sprawdzić ciągłość połączeń.
D. Wymontować uszkodzony łącznik, odłączyć napięcie, sprawdzić ciągłość połączeń.
Poprawna odpowiedź. Prawidłowa odpowiedź pokazuje klasyczną, podręcznikową kolejność czynności przy pracy na uszkodzonym łączniku: najpierw odłączyć napięcie, potem sprawdzić brak napięcia, a dopiero na końcu cokolwiek rozkręcać i wymontowywać. To jest dokładnie to, co wymagają zasady BHP i normy dotyczące eksploatacji urządzeń i instalacji elektrycznych (w praktyce mówi się o zasadzie: wyłącz – zabezpiecz – sprawdź). Samo „odłączyć napięcie” to za mało, bo zawsze może się zdarzyć pomyłka przy wyłączniku, zły opis obwodu w rozdzielnicy albo ktoś w międzyczasie coś przełączy. Dlatego drugi krok – kontrola braku napięcia – jest obowiązkowy. Robi się to odpowiednim przyrządem (wskaźnik dwubiegunowy, miernik), najpierw sprawdzonym na źródle, o którym wiemy, że jest pod napięciem. Dopiero gdy masz pewność, że na przewodach przy łączniku nie ma napięcia, możesz bezpiecznie odkręcić osprzęt, odsunąć go od puszki i wymontować uszkodzony element. W praktyce, przy wymianie łącznika światła w mieszkaniu, wygląda to tak: wyłączasz bezpiecznik danego obwodu w rozdzielnicy, zabezpieczasz go np. kartką „nie załączać – praca na instalacji”, sprawdzasz wskaźnikiem przy łączniku, czy faza faktycznie zniknęła, i dopiero wtedy odkręcasz ramkę, mechanizm i odłączasz przewody. Moim zdaniem warto wyrobić sobie nawyk, że bez sprawdzenia braku napięcia nie dotyka się żadnego przewodu, nawet jak „na 100%” wiemy, że jest wyłączone. To jest standard branżowy, który po prostu ratuje zdrowie i życie. Dodatkowo taka procedura wymusza uporządkowaną pracę: łatwiej zachować kontrolę nad tym, co się robi, nie pogubić się w przewodach i uniknąć przypadkowego zwarcia.
Pytanie 12
Brodzik zostanie osłonięty kabiną prysznicową. W której strefie można zainstalować gniazda z kołkiem ochronnym w łazience, aby było to zgodne z przepisami bezpieczeństwa i higieny pracy oraz przepisami przeciwporażeniowymi?
A. W l i 3.
B. Tylko w 3.Twoja odpowiedź
C. Tylko w 2.
D. W 1 i 2.
Poprawna odpowiedź. Odpowiedź "Tylko w 3" jest poprawna, ponieważ zgodnie z polskimi normami dotyczącymi bezpieczeństwa instalacji elektrycznych w pomieszczeniach narażonych na wilgoć, gniazda z kołkiem ochronnym mogą być instalowane tylko w strefie 3. Strefa ta jest usytuowana najdalej od wszelkich źródeł wody, co minimalizuje ryzyko porażenia prądem. Strefa 3 zaczyna się od 2,4 metra od krawędzi brodzika czy wanny, co oznacza, że w tym obszarze ryzyko kontaktu z wodą jest zdecydowanie mniejsze. W praktyce oznacza to, że gniazda elektryczne powinny być umiejscowione w taki sposób, aby użytkownik mógł z nich korzystać bez obaw o bezpieczeństwo, np. do podłączenia suszarki do włosów. Stosując się do tych zasad, można zapewnić bezpieczeństwo użytkowników łazienek, co jest kluczowe w kontekście ochrony przed porażeniem elektrycznym i zgodności z przepisami przeciwporażeniowymi. Warto również zapoznać się z odpowiednimi normami, takimi jak PN-IEC 60364, które szczegółowo opisują wymagania dotyczące instalacji elektrycznych w strefach zagrożonych wilgocią.
Pytanie 13
Który z podanych wyłączników różnicowoprądowych powinien być zastosowany jako ochrona przed porażeniem, przeciążeniem oraz zwarciem w obwodzie gniazd wtykowych instalacji jednofazowej 230 V/50 Hz?
A. P 312 B-16-30-ACTwoja odpowiedź
B. P 344 C-16-30-AC
C. P 302 25-30-AC
D. P 304 25-30-AC
Poprawna odpowiedź. Wiec, ten wyłącznik różnicowoprądowy P 312 B-16-30-AC to naprawdę dobry wybór do gniazd wtykowych w jednofazowej instalacji 230 V/50 Hz. Łączy w sobie wszystkie potrzebne funkcje, które dbają o nasze bezpieczeństwo. W skrócie: chroni nas przed porażeniem prądem, bo wyłapuje różnicę prądów między fazą a neutralnym, co pozwala szybko zauważyć, jeśli coś z izolacją jest nie tak. Jest też super, bo chroni przed przeciążeniem i zwarciem, a to zwiększa bezpieczeństwo całej instalacji. I co ważne, spełnia normy IEC 61008 i PN-EN 60947-2, więc można być spokojnym o jego jakość. Przykładowo, idealnie nadaje się do domków jednorodzinnych, gdzie gniazdka zasilają różne sprzęty. Wybór odpowiedniego wyłącznika różnicowoprądowego to kluczowa sprawa, żeby utrzymać mienie i użytkowników w bezpieczeństwie.
Pytanie 14
Narzędzie przedstawione na ilustracji przeznaczone jest
A. do zaciskania końcówek tulejkowych.
B. do zaciskania końcówek oczkowych.
C. do ściągania izolacji z żył przewodów.Twoja odpowiedź
D. do docinania przewodów.
Poprawna odpowiedź. Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to szczypce do ściągania izolacji, które są specjalistycznym narzędziem używanym w elektryce do precyzyjnego usuwania izolacji z przewodów elektrycznych. Dzięki charakterystycznemu kształtowi ostrzy oraz zastosowanemu mechanizmowi regulacji, te szczypce umożliwiają bezpieczne usuwanie izolacji bez ryzyka uszkodzenia samej żyły przewodowej. W praktyce, umiejętność prawidłowego użycia tego narzędzia jest kluczowa w instalacjach elektrycznych, gdzie niezbędne jest zachowanie integralności przewodów. Standardy branżowe, takie jak IEC 60079 lub ANSI/NFPA 70E, podkreślają znaczenie stosowania odpowiednich narzędzi do zapewnienia bezpieczeństwa i efektywności pracy. W związku z tym, znajomość i umiejętność korzystania z narzędzi do ściągania izolacji przyczynia się do jakości i bezpieczeństwa wykonania instalacji elektrycznych.
Pytanie 15
Strzałką oznaczono na rysunku
A. przycisk rozwierny.Twoja odpowiedź
B. przycisk zwiemy.
C. styk pomocniczy zwiemy.
D. styk pomocniczy rozwierny.
Poprawna odpowiedź. Przycisk rozwierny, nazywany również przyciskiem otwierającym, jest kluczowym elementem w wielu zastosowaniach elektrycznych oraz automatyce. W stanie spoczynku przycisk ten zapewnia przepływ prądu, co oznacza, że obwód jest zamknięty. Po jego aktywowaniu, czyli wciśnięciu, obwód zostaje otwarty, co przerywa przepływ prądu. Tego typu przyciski są powszechnie stosowane w różnych urządzeniach, takich jak dzwonki, alarmy czy systemy automatyki budynkowej. Ich działanie opiera się na zasadzie, że w momencie wciśnięcia przycisku, dochodzi do przełączenia stanu obwodu – z zamkniętego na otwarty. Zastosowanie przycisku rozwiernego jest zgodne z dobrymi praktykami w inżynierii elektrycznej, gdzie kluczowe jest zapewnienie bezpieczeństwa użytkowników. Przykładem może być system alarmowy, gdzie przycisk rozwierny umożliwia wyłączenie alarmu przez użytkownika, co jest istotne w sytuacjach awaryjnych. Ponadto, standardy IEC 60947-5-1 definiują wymagania dotyczące bezpiecznego użytkowania i montażu takich elementów, co czyni je niezawodnymi w codziennym użytkowaniu.
Pytanie 16
Z instrukcji obsługi przedstawionego na ilustracji miernika wynika, że przed pomiarem rezystancji należy wyzerować omomierz. W tym celu należy przełącznikiem funkcji wybrać pomiar rezystancji i ustawić wskazówkę na 0 Ω przy pomocy pokrętła oznaczonego
A. cyfrą 2 przy zwartych przewodach pomiarowych.Poprawna odpowiedź
B. cyfrą 2 przy odłączonych przewodach pomiarowych.Twoja odpowiedź
C. cyfrą 1 przy odłączonych przewodach pomiarowych.
D. cyfrą 1 przy zwartych przewodach pomiarowych.
Niepoprawna odpowiedź. W przypadku niepoprawnych odpowiedzi ważne jest zrozumienie, dlaczego poszczególne podejścia są błędne, co może wynikać z nieprawidłowego zrozumienia procesu wyzerowania omomierza. Kiedy wybierzesz cyfrę 1 lub 2 przy odłączonych przewodach pomiarowych, nie uwzględniasz faktu, że w takim przypadku nie ma zwarcia, co skutkuje brakiem odniesienia do zero. W konsekwencji nie możesz prawidłowo ustawić miernika, co prowadzi do pomiarów obarczonych błędem. Z kolei wybór cyfr przy odłączonych przewodach jest podstawowym błędem, ponieważ odczytany wynik nie będzie odpowiadał rzeczywistej rezystancji, a jedynie wartości, którą miernik rejestruje w stanie spoczynku, co zmniejsza jego dokładność. Ostatecznie, nie zrozumienie, dlaczego konieczne jest zwarcie przewodów przed wyzerowaniem, może prowadzić do poważnych błędów w analizie wyników pomiarów. Dlatego kluczowe jest, aby każdy użytkownik omomierza rozumiał zasady działania tego narzędzia oraz były świadomy, że wszelkie pomiary należy przeprowadzać zgodnie z procedurami, aby zapewnić maksymalną precyzję i wiarygodność działania. Takie standardy są powszechnie uznawane w branży elektrycznej i pomiarowej.
Pytanie 17
Jak należy interpretować przedstawiony na zdjęciu wynik pomiaru rezystancji izolacji przewodu o napięciu znamionowym 300 V/300 V wykonany miernikiem MIC-2 ustawionym na zakres 500 V?
A. Zbyt mała rezystancja izolacji przewodu.
B. Rezystancja izolacji przewodu jest wystarczająca.Twoja odpowiedź
C. Miernik ma rozładowaną baterię.
D. Miernik jest uszkodzony.
Poprawna odpowiedź. Odpowiedź, że rezystancja izolacji przewodu jest wystarczająca, jest prawidłowa, ponieważ wynik pomiaru na wyświetlaczu miernika MIC-2 wynosi '>999MΩ'. To oznacza, że miernik nie zdołał zmierzyć wartości rezystancji, ponieważ jest ona znacznie wyższa niż maksymalny zakres, co wskazuje na doskonały stan izolacji przewodu. Dla przewodów o napięciu znamionowym 300 V/300 V, zgodnie z normami bezpieczeństwa (np. PN-EN 60204-1), minimalna rezystancja izolacji powinna wynosić co najmniej 1 MΩ. Przy wartości '>999MΩ' jest to więcej niż wystarczające, co świadczy o braku potencjalnych zagrożeń dla użytkowników i sprzętu. W praktyce, w przypadku instalacji elektrycznych, regularne pomiary rezystancji izolacji są niezbędne do zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. Odpowiednia rezystancja izolacji zmniejsza ryzyko zwarcia oraz uszkodzenia urządzeń, co jest kluczowe w kontekście ochrony przed porażeniem elektrycznym oraz poprawnego funkcjonowania instalacji.
Pytanie 18
Zdjęcie przedstawia
A. łącznik wielofunkcyjny.
B. wyłącznik schodowy.
C. wyłącznik krzyżowy.
D. łącznik żaluzjowy.Twoja odpowiedź
Poprawna odpowiedź. Właściwa odpowiedź to łącznik żaluzjowy, ponieważ na zdjęciu widoczny jest element sterujący z dwoma przyciskami, które są oznaczone symbolami wskazującymi na ruch żaluzji w górę i w dół. Łącznik żaluzjowy jest stosowany w celu precyzyjnego sterowania pozycją żaluzji, co jest niezwykle przydatne w przypadku regulacji natężenia światła wpadającego do wnętrza pomieszczeń. W praktyce, umożliwia on komfortowe dostosowywanie osłony okiennej do zmieniających się warunków oświetleniowych, co przyczynia się do oszczędności energii oraz zwiększenia wygody użytkowników. Standardowe oznaczenia na łącznikach żaluzjowych są zgodne z normami branżowymi, co pozwala na ich łatwe rozpoznawanie. Przykładem zastosowania łącznika żaluzjowego może być instalacja w biurach, gdzie użytkownicy chcą mieć kontrolę nad ilością światła oraz prywatnością, a także w domach jednorodzinnych, gdzie można zautomatyzować proces otwierania i zamykania żaluzji.
Pytanie 19
Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem zestyków:
A. 3NO + 2NO + 1NCTwoja odpowiedź
B. 3NO + 2NC + 1NO
C. 3NC + 2NC + 1NO
D. 3NC + 2NO + 1NC
Poprawna odpowiedź. Wybór odpowiedzi 3NO + 2NO + 1NC jest poprawny, gdyż dokładnie odpowiada wymaganiom wynikającym z analizy schematu elektrycznego. Stycznik Q21, aby prawidłowo realizować swoje funkcje, potrzebuje trzech zestyków normalnie otwartych (3NO), które służą do załączania trzech faz silnika, co jest standardowym rozwiązaniem w instalacjach trójfazowych. Dodatkowo, dwa zestyków normalnie otwartych (2NO) są niezbędne do funkcji sterowania, co jest zgodne z powszechnie stosowanymi normami w automatyce, aby zminimalizować ryzyko awarii oraz zapewnić odpowiednie zarządzanie procesem. Zestyk normalnie zamknięty (1NC) jest kluczowy dla funkcji zabezpieczających lub sygnalizacyjnych, co pozwala na zastosowanie dodatkowych zabezpieczeń, takich jak wyłączniki awaryjne lub sygnalizatory stanu. Taki układ zapewnia nie tylko efektywność działania, ale także bezpieczeństwo w eksploatacji, co jest zgodne z najlepszymi praktykami w branży elektrycznej.
Pytanie 20
Którym narzędziem należy wkręcać śrubę przedstawioną na rysunku?
A. Kluczem imbusowym.Twoja odpowiedź
B. Wkrętakiem z nacięciem Phillips.
C. Kluczem nasadowym.
D. Wkrętakiem z nacięciem Torx.
Poprawna odpowiedź. Klucz imbusowy, nazywany również kluczem sześciokątnym, jest idealnym narzędziem do wkręcania śrub z sześciokątnym wewnętrznym nacięciem, co można zauważyć na przedstawionym na rysunku elemencie. Użycie klucza imbusowego pozwala na efektywne przeniesienie momentu obrotowego, co jest istotne w wielu aplikacjach, zarówno w mechanice, jak i w elektronice. Klucze imbusowe są dostępne w różnych rozmiarach, co umożliwia dopasowanie ich do różnych średnic śrub. Ważne jest również, aby stosować klucz imbusowy w odpowiednim rozmiarze, ponieważ nieodpowiedni klucz może uszkodzić nacięcie śruby, co utrudnia jej dalsze wkręcanie lub wykręcanie. W standardach branżowych klucz imbusowy jest często stosowany w konstrukcjach meblowych oraz w przemyśle motoryzacyjnym, gdzie wymagana jest wysoka precyzja i niezawodność. Dobrze dobrany klucz imbusowy ułatwia konserwację i montaż, a także zmniejsza ryzyko uszkodzenia śrub i komponentów.
Pytanie 21
Przygotowując się do wymiany uszkodzonego gniazda trójfazowego w systemie elektrycznym, po odłączeniu napięcia w obwodzie tego gniazda, należy przede wszystkim
A. poinformować dostawcę energii o zamiarze przeprowadzenia naprawy
B. oznaczyć miejsce pracy
C. rozłożyć dywanik elektroizolacyjny w obszarze roboczym
D. zabezpieczyć obwód przed niezamierzonym włączeniem napięciaTwoja odpowiedź
Poprawna odpowiedź. Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda trójfazowego, co wynika z podstawowych zasad bezpieczeństwa w pracy z instalacjami elektrycznymi. Po wyłączeniu napięcia, warto zastosować wyłącznik rozłączający lub blokadę, aby uniemożliwić przypadkowe włączenie zasilania. Dobrym przykładem praktycznym jest użycie blokady w systemach, w których dostęp do urządzeń jest wspólny, co minimalizuje ryzyko niebezpiecznych sytuacji. Dodatkowo, zgodnie z normami PN-IEC 60364, należy stosować odpowiednie procedury bezpieczeństwa, w tym oznaczenie obszaru pracy oraz zapewnienie, że osoba pracująca ma odpowiednie kwalifikacje. Takie działania nie tylko chronią pracowników, ale również klientów i innych osób znajdujących się w pobliżu. Warto również pamiętać o stosowaniu odpowiednich środków ochrony osobistej, takich jak rękawice izolacyjne oraz okulary ochronne, aby dodatkowo zminimalizować ryzyko wystąpienia wypadków.
Pytanie 22
Który przekaźnik oznacza się przedstawionym symbolem graficznym?
A. Wielofunkcyjny.
B. Impulsowy.Twoja odpowiedź
C. Czasowy.
D. Priorytetowy.
Poprawna odpowiedź. Przekaźnik impulsowy, który widzisz na rysunku w pytaniu, to fajne urządzenie, które jest często używane w automatyce. Działa tak, że przy każdym kolejnym impulsie prądu zmienia stan obwodu. To pozwala na lepsze zarządzanie sygnałami i sterowanie różnymi procesami. W praktyce można go spotkać w systemach zabezpieczeń, automatycznych włącznikach światła czy w urządzeniach do zdalnego sterowania. Jak to działa? Pierwszy impuls zamyka obwód, a następny go otwiera. Dzięki temu można robić różne rzeczy, takie jak liczenie impulsów czy przełączanie. Fajnie, że są normy IEC 60947, które mówią o bezpieczeństwie i niezawodności tych przekaźników, bo to sprawia, że są naprawdę ważnym elementem w nowoczesnych systemach sterowania.
Pytanie 23
Która z przedstawionych opraw oświetleniowych najlepiej nadaje się do oświetlenia ogólnego?
A. C.Twoja odpowiedź
B. A.
C. B.
D. D.
Poprawna odpowiedź. Odpowiedź C jest poprawna, ponieważ reprezentuje oprawę oświetleniową typu żyrandola, która jest idealna do zastosowania w oświetleniu ogólnym. Żyrandole montowane na suficie emitują światło w sposób równomierny, co pozwala na oświetlenie całego pomieszczenia, eliminując cienie i ciemne kąty. Tego typu oprawy są często stosowane w przestrzeniach takich jak salony, jadalnie czy biura, gdzie kluczowe jest zapewnienie odpowiedniego poziomu oświetlenia dla komfortu użytkowników. Żyrandole mogą również pełnić funkcję dekoracyjną, a ich design często wzbogaca estetykę wnętrza. W standardach oświetleniowych, takich jak normy EN 12464-1, określa się zalecane poziomy oświetlenia dla różnych typów pomieszczeń, co podkreśla znaczenie zastosowania odpowiednich opraw do osiągnięcia wymaganej wydajności świetlnej. W praktyce, wybór żyrandola do oświetlenia ogólnego powinien opierać się na wielkości pomieszczenia oraz jego przeznaczeniu, co pozwoli na optymalizację zarówno funkcjonalności, jak i stylu.
Pytanie 24
Jakie oznaczenie, zgodnie z Europejskim Komitetem Normalizacyjnym Elektrotechniki CENELEC posiada przewód przedstawiony na rysunku?
A. NYM-JPoprawna odpowiedź
B. H07V-U
C. H03VV-FTwoja odpowiedź
D. NAYY-O
Niepoprawna odpowiedź. Przewody 'NAYY-O' i 'H07V-U' niestety nie spełniają wymagań do tej instalacji, co można zauważyć na rysunku. 'NAYY-O' to przewody aluminiowe, które zazwyczaj wykorzystuje się w instalacjach na zewnątrz. Mają inną konstrukcję izolacyjną, więc nie nadają się do stałych instalacji w budynkach. Natomiast 'H07V-U' to przewód jednożyłowy, który również nie pasuje do wielożyłowych przewodów, jakie były potrzebne, by zapewnić prawidłowe zasilanie. Użycie takich przewodów może prowadzić do różnych błędów, bo jak źle dobierzesz przewód, to wpływa na bezpieczeństwo i funkcjonowanie całego systemu elektrycznego. Oznaczenie 'H03VV-F' odnosi się do przewodów elastycznych, używanych głównie w urządzeniach przenośnych, a nie w stałych instalacjach. Wybór niewłaściwego typu przewodu to nie tylko obniżona efektywność, ale też większe ryzyko awarii systemu, co jest wbrew normom CENELEC, które sugerują dobór przewodów odpowiednich do danej instalacji. Warto pamiętać, żeby wybierając przewody, kierować się ich przeznaczeniem oraz obowiązującymi normami, by zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych.
Pytanie 25
Do ochrony obwodu przed przeciążeniem oraz zwarciem wykorzystuje się wyłącznik
A. współpracujący z przekaźnikiem czasowym
B. wyposażony w aparat różnicowoprądowyTwoja odpowiedź
C. współpracujący z przekaźnikiem sygnalizacyjnym
D. współpracujący z bezpiecznikiem topikowymPoprawna odpowiedź
Niepoprawna odpowiedź. Co do pozostałych odpowiedzi, to niestety nie pasują one do tego, jak powinny działać zabezpieczenia elektryczne. Wyłącznik z przekaźnikiem sygnalizacyjnym nie jest do ochrony przed przeciążeniem, bo on raczej wskazuje, co się dzieje w obwodzie, a nie zabezpiecza go. Takie przekaźniki informują o stanie urządzeń, ale nie przerywają obwodu, gdy coś pójdzie nie tak. Jeśli chodzi o przekaźnik czasowy, to on ma zupełnie inne zastosowanie, zajmuje się automatyzacją, a nie ochroną. W zasadzie, przekaźniki czasowe mogą włączać lub wyłączać obwody w określonym czasie, ale nie chronią ich przed przeciążeniem. A co do aparatu różnicowoprądowego, to też jest jakieś nieporozumienie, bo jego zadaniem jest wykrywanie różnicy prądów między przewodami fazowymi a neutralnym, co zapobiega porażeniu prądem, a nie przeciążeniom. Mimo że aparaty różnicowoprądowe są bardzo ważne dla bezpieczeństwa, to nie zastępują zabezpieczeń przed przeciążeniem. Ważne jest, żeby rozumieć te różnice, bo to klucz do sprawnego działania instalacji elektrycznych i ich ochrony przed awariami. Dlatego warto stosować odpowiednie zabezpieczenia zgodnie z ich przeznaczeniem.
Pytanie 26
Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?
A. C.
B. B.Twoja odpowiedź
C. A.
D. D.
Poprawna odpowiedź. Żarówka z trzonkiem GU10 jest popularnym rozwiązaniem w oświetleniu, szczególnie w zastosowaniach domowych i komercyjnych. Trzonek GU10 ma charakterystyczne bolce, które umożliwiają łatwe i szybkie mocowanie żarówki w oprawie. W przypadku żarówki oznaczonej jako B na zdjęciu, widoczny jest podwójny bolec, co jednoznacznie wskazuje na typ GU10. Tego rodzaju żarówki są często stosowane w reflektorach sufitowych oraz oświetleniu akcentującym, co czyni je idealnym wyborem do różnych aranżacji wnętrz. Warto również zauważyć, że żarówki GU10 dostępne są w różnych wersjach, zarówno LED, jak i halogenowych, co daje większą elastyczność w doborze źródła światła odpowiedniego do danej przestrzeni. W kontekście dobrych praktyk, należy zawsze upewnić się, że dobieramy właściwe źródło światła do odpowiedniej oprawy, aby zapewnić optymalne warunki oświetleniowe oraz minimalizować ryzyko uszkodzenia sprzętu.
Pytanie 27
Które z wymienionych czynności należy wykonać po próbnym uruchomieniu silnika indukcyjnego klatkowego (kierunek obrotów silnika jest prawidłowy), podczas jego pracy w warunkach znamionowego zasilania i obciążenia?
A. Zmierzyć wartość pobieranego prądu, sprawdzić stan sprzężenia z maszyną napędzaną i poprawność pracy łożysk.Poprawna odpowiedź
B. Ocenić stan urządzeń do przeprowadzenia rozruchu, aparatury sterującej i zabezpieczającej.
C. Zmierzyć wartość napięcia zasilania, ocenić poprawność doboru typu silnika do maszyny napędzanej.Twoja odpowiedź
D. Sprawdzić stan izolacji uzwojeń silnika, sprawdzić zapewnienie swobodnego dopływu powietrza do przewietrznika.
Niepoprawna odpowiedź. W tym zadaniu chodzi o etap po próbnym uruchomieniu silnika, kiedy silnik już pracuje pod znamionowym napięciem i obciążeniem, a kierunek obrotów jest potwierdzony jako prawidłowy. To jest bardzo ważne, bo wiele osób myli ten moment z wcześniejszym etapem montażu, badań odbiorczych albo pierwszym krótkim załączeniem „na pusto”. Na tym późniejszym etapie nie wykonuje się już badań typowo montażowych czy laboratoryjnych, tylko kontrolę eksploatacyjną pod obciążeniem. Czynności typu ocena stanu urządzeń rozruchowych, aparatury sterującej i zabezpieczającej są oczywiście potrzebne, ale zwykle robi się je przed właściwym rozruchem, w ramach przeglądu instalacji i układu zasilania. Sprawdza się wtedy styczniki, wyłączniki, przekaźniki, przewody, zaciski, żeby w ogóle móc bezpiecznie uruchomić silnik. Po osiągnięciu warunków znamionowych te elementy nie są głównym punktem zainteresowania, bo albo działają, albo rozruch by się nie udał. Podobnie z pomiarem napięcia zasilania i oceną poprawności doboru typu silnika do maszyny. Dobór mocy, prędkości synchronicznej, klasy izolacji czy sposobu chłodzenia wykonuje się na etapie projektu i doboru urządzeń, a nie po próbnym uruchomieniu. Oczywiście napięcie zasilania warto znać, ale jego pomiar nie jest kluczową czynnością „po rozruchu” – jest raczej elementem wcześniejszej diagnostyki instalacji. Kolejny typowy błąd to mylenie pomiaru izolacji uzwojeń z kontrolą po uruchomieniu pod obciążeniem. Stan izolacji bada się miernikiem rezystancji izolacji (megometrem) przed przyłożeniem napięcia roboczego, ewentualnie po dłuższej przerwie w eksploatacji czy po remoncie. W czasie normalnej pracy przy napięciu znamionowym takiego pomiaru się nie wykonuje, bo jest to po prostu niebezpieczne i technicznie niewłaściwe. Sprawdzenie swobodnego dopływu powietrza do przewietrznika to też ważna rzecz, ale znowu – robi się to przy odbiorze i przeglądzie, zanim silnik zacznie pracować w docelowych warunkach. Kluczową kontrolą po próbnym uruchomieniu w warunkach znamionowych jest to, jak silnik zachowuje się elektrycznie i mechanicznie pod faktycznym obciążeniem. Stąd nacisk na pomiar prądu roboczego, obserwację sprzężenia mechanicznego z maszyną napędzaną oraz ocenę pracy łożysk. Typowy błąd myślowy polega tu na skupieniu się wyłącznie na „papierologii” i badaniach wstępnych, a pomijaniu tego, że ostatecznie liczy się stabilna, bezawaryjna praca całego układu napędowego w realnych warunkach, a nie tylko sama poprawność instalacji i izolacji.
Pytanie 28
W którym wierszu tabeli prawidłowo określono funkcje i liczby przewodów jednożyłowych, które należy umieścić w rurach instalacyjnych, aby wykonać poszczególne obwody w układzie sieciowym TN-S, zakończone punktami odbioru o przedstawionych symbolach graficznych?
A. W wierszu 4.Twoja odpowiedź
B. W wierszu 3.
C. W wierszu 1.
D. W wierszu 2.
Poprawna odpowiedź. Wiersz 4 tabeli prawidłowo określa wymagania dotyczące liczby przewodów w obwodach sieciowych TN-S. Dla obwodu 3, który odpowiada za oświetlenie, potrzebne są trzy przewody: jeden przewód fazowy, jeden neutralny oraz jeden ochronny, co jest zgodne z normami dotyczących instalacji elektrycznych. Z kolei dla obwodu 2, który obsługuje gniazdo siłowe, wymagane jest pięć przewodów: trzy fazowe, jeden neutralny i jeden ochronny. Zastosowanie odpowiedniej liczby przewodów jest kluczowe dla zapewnienia bezpieczeństwa i efektywności energetycznej instalacji. W przypadku niewłaściwej liczby przewodów, może dojść do przeciążeń, które stanowią poważne zagrożenie pożarowe. Standardy takie jak PN-IEC 60364-1 stanowią wytyczne, które należy przestrzegać w celu zapewnienia bezpieczeństwa i zgodności z obowiązującymi normami. W praktyce, prawidłowe określenie liczby przewodów jest istotne, aby uniknąć nieprawidłowości instalacyjnych, które mogą prowadzić do awarii sprzętu lub uszkodzenia instalacji.
Pytanie 29
Które z przedstawionych narzędzi jest przeznaczone do demontażu przewietrznika z wału silnika elektrycznego?
A. Narzędzie 4.Twoja odpowiedź
B. Narzędzie 2.Poprawna odpowiedź
C. Narzędzie 3.
D. Narzędzie 1.
Niepoprawna odpowiedź. Wybór innych narzędzi niż ściągacz do demontażu przewietrznika z wału silnika elektrycznego może wynikać z nieodpowiedniego zrozumienia funkcji poszczególnych narzędzi. Narzędzie 1, na przykład, może być korzystne w innych zastosowaniach, ale nie jest zaprojektowane do precyzyjnego ściągania elementów, co jest kluczowe podczas demontażu przewietrznika. Korzystanie z narzędzi, które nie są odpowiednie do danego zadania, może prowadzić do ich uszkodzenia lub, jeszcze gorzej, do uszkodzenia przewietrznika lub wału silnika. Narzędzie 3 oraz 4 także nie spełniają wymogów dotyczących delikatnego podejścia do demontażu, co jest niezbędne w przypadku precyzyjnych elementów maszynowych. Typowym błędem myślowym jest zakładanie, że każde narzędzie nadaje się do wykonania każdego zadania. W rzeczywistości, wybór narzędzia powinien opierać się na specyfikacji zadania oraz na zrozumieniu, jak konkretne narzędzie działa i jakie ma zastosowanie. Niewłaściwe podejście do wyboru narzędzi nie tylko zwiększa ryzyko uszkodzeń, ale również może zagrażać bezpieczeństwu operatora. Użycie dedykowanego narzędzia, takiego jak ściągacz, jest zawsze najlepszym rozwiązaniem, co podkreśla znaczenie edukacji w zakresie doboru narzędzi w przemyśle elektrycznym.
Pytanie 30
Który łącznik oznaczono symbolem literowym P na schemacie montażowym zamieszczonym na rysunku?
A. Grupowy.Twoja odpowiedź
B. Świecznikowy.
C. Schodowy.
D. Krzyżowy.Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór łącznika grupowego, schodowego lub świecznikowego jako odpowiedzi na pytanie jest nieprawidłowy, ponieważ każdy z tych typów łączników ma swoje specyficzne zastosowania, które nie są zgodne z rolą łącznika oznaczonego literą P w układzie z trzema punktami sterowania. Łącznik grupowy służy do włączania lub wyłączania kilku punktów świetlnych jednocześnie z jednego miejsca, co nie odpowiada funkcji łącznika krzyżowego. Z kolei łączniki schodowe są używane na początku i końcu obwodu, umożliwiając jedynie sterowanie z dwóch miejsc. Nie można ich zastosować w układzie wymagającym przełączania z trzech lokalizacji. Łącznik świecznikowy, przeznaczony do sterowania oświetleniem z jednego miejsca, również nie jest odpowiedni w kontekście tego pytania. Osoby myślące, że wszystkie te łączniki mogą zastąpić krzyżowy, mogą nie dostrzegać różnic w ich funkcjonalności i zastosowaniach, co prowadzi do merytorycznych błędów w projektowaniu instalacji elektrycznych. W praktyce, nieznajomość typów łączników i ich funkcji może skutkować nieefektywnym rozwiązaniem, które nie spełnia wymagań użytkownika w zakresie wygody i funkcjonalności.
Pytanie 31
Symbol graficzny przedstawiony na rysunku oznacza w instalacjach elektrycznych
A. przewód ochronny nieuziemiony.
B. przewód ochronny uziemiony.
C. połączenie elektryczne z korpusem, obudową (masą).Twoja odpowiedź
D. skrzyżowanie przewodów bez połączenia elektrycznego.
Poprawna odpowiedź. Ten symbol na rysunku to naprawdę ważna rzecz, jeśli chodzi o instalacje elektryczne. Oznacza on połączenie elektryczne z korpusem, czyli masą. Takie połączenia są niezbędne dla bezpieczeństwa, bo dobrze uziemione urządzenia chronią nas przed porażeniem prądem, zwłaszcza jak coś pójdzie nie tak. W Polsce mamy konkretne normy, które mówią, że takie połączenia trzeba stosować, a zwłaszcza w urządzeniach, które mogą być niebezpieczne. Przykład? Urządzenia przemysłowe! Każde z nich musi być uziemione, żeby było bezpiecznie w trakcie pracy. Jak coś jest źle podłączone, to mogą się zdarzyć naprawdę groźne sytuacje, jak przepięcia czy porażenia prądem. Dlatego tak ważne jest, żeby wiedzieć, co oznaczają te symbole i stosować je w każdym projekcie elektrycznym. To nie tylko dobrze, to wręcz konieczność w tej branży.
Pytanie 32

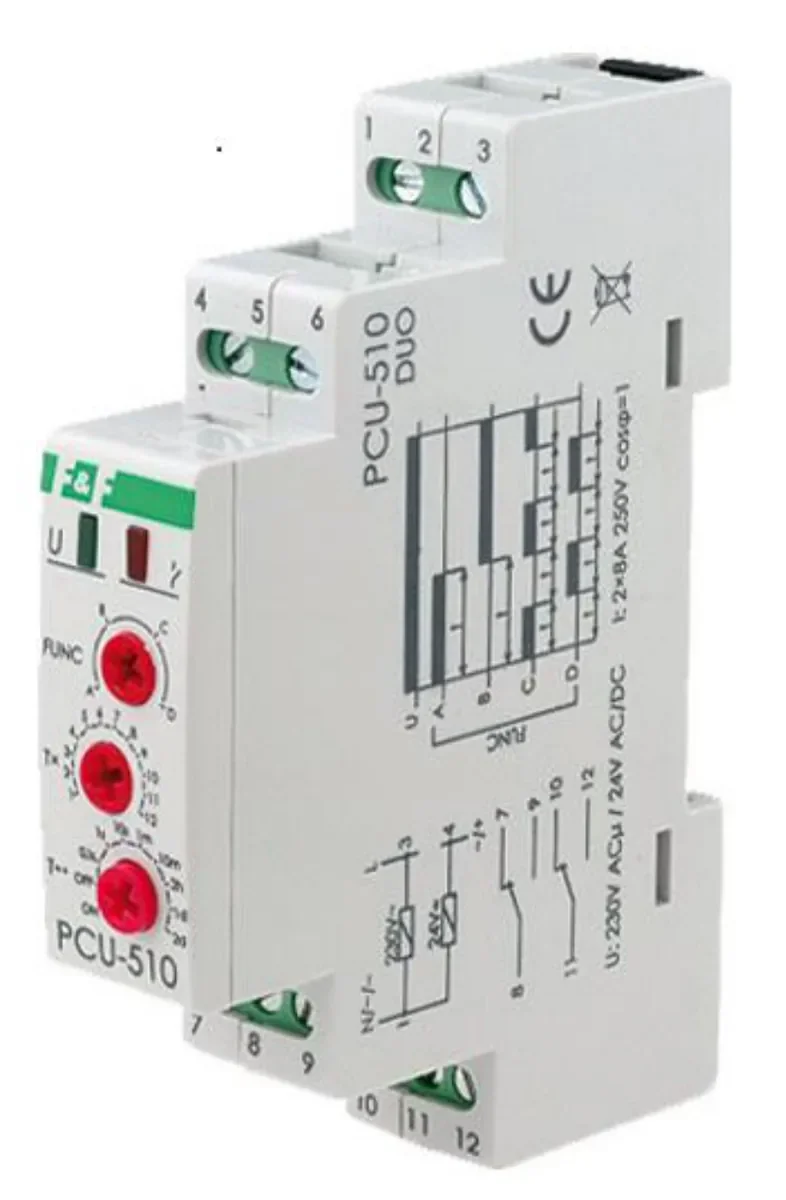

Które urządzenie przedstawiono na ilustracji?
A. Automat zmierzchowy.
B. Przekaźnik priorytetowy.
C. Przekaźnik czasowy.Twoja odpowiedź
D. Regulator temperatury.
Poprawna odpowiedź. Na ilustracji przedstawiono przekaźnik czasowy, czyli aparat sterujący, który załącza albo wyłącza obwód dopiero po upływie ustawionego czasu. Rozpoznaje się go zwykle po pokrętłach lub przełącznikach do nastawy czasu, oznaczeniach zakresów typu sekundy, minuty, godziny oraz po schemacie styków przekaźnikowych na obudowie. W praktyce taki element montuje się najczęściej na szynie DIN w rozdzielnicy, podobnie jak styczniki, wyłączniki nadprądowe czy inne moduły automatyki. Moim zdaniem to jeden z tych aparatów, które wyglądają niepozornie, a potrafią bardzo dużo ułatwić w instalacji. Przekaźnik czasowy stosuje się np. do opóźnionego wyłączenia wentylatora w łazience, załączania oświetlenia klatki schodowej na określony czas, sekwencyjnego uruchamiania urządzeń albo opóźnienia rozruchu odbiornika po zaniku i powrocie napięcia. Dobra praktyka montażowa mówi, żeby sprawdzić napięcie zasilania cewki, najczęściej zaciski A1 i A2, dopuszczalną obciążalność styków oraz rodzaj funkcji czasowej, bo przekaźnik z opóźnionym załączeniem nie zawsze zastąpi przekaźnik z opóźnionym wyłączeniem. W instalacjach zgodnych z zasadami PN-HD 60364 trzeba też pamiętać o zabezpieczeniu obwodu i czytelnym opisaniu aparatu w rozdzielnicy, żeby późniejsza konserwacja nie była zgadywanką.
Pytanie 33
W których z wymienionych rodzajów silników stosuje się wirnik przedstawiony na ilustracji?
A. Synchronicznych.Twoja odpowiedź
B. Asynchronicznych klatkowych.Poprawna odpowiedź
C. Asynchronicznych pierścieniowych.
D. Uniwersalnych.
Niepoprawna odpowiedź. Jak wybrałeś złą odpowiedź, to może być trochę mylące w kontekście konstrukcji silników elektrycznych. Silniki synchroniczne, które wskazałeś w odpowiedziach, mają wirniki z magnesami trwałymi albo z uzwojeniem wzbudzenia. Wiesz, kluczowa różnica to to, że w silnikach synchronicznych prędkość obrotowa wirnika jest zsynchronizowana z częstotliwością prądu zasilającego, a w asynchronicznych to działa na zasadzie poślizgu. Z kolei silniki pierścieniowe mają wirnik z uzwojeniem, połączonym z pierścieniami ślizgowymi, co pozwala regulować prędkość, ale nie daje takiej efektywności jak klatkowe. No i silniki uniwersalne, które mogą działać zarówno na prądzie stałym, jak i przemiennym, mają zupełnie inną konstrukcję wirnika. Błędy w myśleniu, które prowadzą do takich omyłek, zazwyczaj wynikają z pomylenia zasad działania różnych silników. Zrozumienie tych różnic to klucz do efektywnego projektowania i użytkowania systemów napędowych.
Pytanie 34
Aby podłączyć metalowe rury gazowe do uziemionej instalacji ochronnej w budynku jednorodzinnym, konieczne jest
A. zainstalowanie wstawki izolacyjnej na przyłączu gazowym w odległości co najmniej 10 m od obiektu
B. zamontowanie odpowiedniej wstawki izolacyjnej pomiędzy miejscem przyłączenia przewodu wyrównawczego a miejscem wprowadzenia rurociągu do obiektuTwoja odpowiedź
C. nałożenie na rurę gazową przyłączeniową otuliny izolacyjnej na długości co najmniej 15 m od obiektu
D. bezpośrednie podłączenie rur gazowych do systemu połączeń wyrównawczych
Poprawna odpowiedź. Zainstalowanie odpowiedniej wstawki izolacyjnej między miejscem przyłączenia przewodu wyrównawczego a miejscem wprowadzenia rurociągu do budynku jest kluczowym działaniem w celu zapewnienia bezpieczeństwa instalacji gazowej. Wstawka izolacyjna działa jako bariera, która zapobiega przewodzeniu prądu elektrycznego między metalowymi rurami gazowymi a uziemioną instalacją budynku. Prawidłowe zastosowanie takich wstawek jest zgodne z normami PN-IEC 60364, które podkreślają znaczenie izolacji w kontekście ochrony przed porażeniem prądem elektrycznym. Przykładem zastosowania tej praktyki może być sytuacja, w której instalacja gazowa znajduje się w bliskim sąsiedztwie instalacji elektrycznych, co zwiększa ryzyko przepięć. Zastosowanie wstawki izolacyjnej minimalizuje ryzyko uszkodzenia rurociągów gazowych, a tym samym podnosi bezpieczeństwo użytkowania budynku. Dbanie o odpowiednie standardy w instalacjach gazowych jest niezbędne, aby uniknąć niebezpieczeństw, takich jak wycieki czy eksplozje, a wstawki izolacyjne stanowią ważny element tej ochrony.
Pytanie 35
Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych Un = 500 V, In = 25 A?
A. Wstawkę 2.
B. Wstawkę 4.
C. Wstawkę 3.Twoja odpowiedź
D. Wstawkę 1.
Poprawna odpowiedź. Dobranie wstawki kalibrowej to ważna sprawa, bo ma bezpośredni wpływ na bezpieczeństwo obwodów elektrycznych. Gdy mamy do czynienia z bezpiecznikiem typu D gL, musimy zwrócić uwagę na napięcie i prąd znamionowy. Na przykład, używając wstawki 25A 500V, mamy pewność, że jest to zgodne z wymaganiami dla prądu 25 A i napięcia 500 V. Dzięki temu bezpiecznik działa jak należy i chroni całą instalację przed przeciążeniami oraz zwarciami. Z mojego doświadczenia, to poprawne dobranie elementów zabezpieczających sprawia, że systemy elektryczne stają się bardziej niezawodne. A to w wielu branżach, jak budownictwo czy przemysł, jest naprawdę na wagę złota. Nie zapominaj też o normach IEC 60269, bo one pomagają mieć pewność, że wszystko działa zgodnie z najlepszymi praktykami.
Pytanie 36
Do czego służy złączka przedstawiona na ilustracji?
A. Do łączenia przewodów dowolnego typu.Twoja odpowiedź
B. Do zdejmowania izolacji z przewodów dwużyłowych.
C. Do wykonywania połączeń bez zdejmowania izolacji.
D. Do zaciskania końcówek tulejkowych na przewodach.
Poprawna odpowiedź. Odpowiedź 'Do łączenia przewodów dowolnego typu' jest jak najbardziej trafna, bo złączka WAGO właśnie do tego służy. Łączy przewody elektryczne – zarówno te jednożyłowe, jak i wielożyłowe. Takie złączki są teraz mega popularne w nowoczesnych instalacjach, bo są łatwe w użyciu i naprawdę niezawodne. Dzięki nim można szybko i bezpiecznie połączyć przewody, bez potrzeby lutowania czy innych skomplikowanych metod, co na pewno przyspiesza całą robotę. Co więcej, złączki WAGO spełniają normy IEC 60998 i IEC 60529, więc można mieć pewność, że są solidne i bezpieczne. Używanie ich w pracy to też sposób na oszczędność czasu i minimalizację błędów, bo nie trzeba ręcznie łączyć przewodów. W praktyce świetnie się sprawdzają w instalacjach oświetleniowych, automatyce budynkowej czy w rozdzielnicach elektrycznych, gdzie ważna jest jakość połączeń. No i ich konstrukcja pozwala na wielokrotne użycie, co czyni je fajnym rozwiązaniem na dłuższą metę.
Pytanie 37
Jakie parametry powinno się zmierzyć podczas przeglądu instalacji elektrycznej funkcjonującej w systemie TN-S?
A. Rezystancję przewodów ochronnych i rezystancję uziemienia
B. Impedancję pętli zwarcia oraz pomiar prądu upływu
C. Rezystancję izolacji przewodów oraz rezystancję uziemienia
D. Rezystancję izolacji przewodów oraz impedancję pętli zwarciaTwoja odpowiedź
Poprawna odpowiedź. W instalacji elektrycznej pracującej w sieci TN-S kluczowe jest zapewnienie odpowiedniego poziomu bezpieczeństwa oraz właściwej funkcjonalności systemu. Pomiar rezystancji izolacji przewodów jest niezbędny, aby upewnić się, że izolacja nie zawiera uszkodzeń, które mogłyby prowadzić do niebezpiecznego przebicia czy upływu prądu. Normy takie jak PN-EN 61557-1 i PN-EN 61557-2 wskazują na konieczność regularnego przeprowadzania takich pomiarów. Drugi aspekt, czyli pomiar impedancji pętli zwarcia, jest kluczowy dla oceny skuteczności zabezpieczeń nadprądowych oraz wyłączników różnicowoprądowych. Zgodnie z wymaganiami normy DIN VDE 0100, impedancja pętli zwarcia powinna być na tyle niska, aby zapewnić szybkie wyłączenie obwodu w przypadku wystąpienia zwarcia. Praktycznie, te pomiary umożliwiają ocenę stanu instalacji oraz podejmowanie odpowiednich działań konserwacyjnych lub naprawczych, co przekłada się na bezpieczeństwo użytkowników i ciągłość pracy instalacji elektrycznych.
Pytanie 38
Jaki rodzaj wkładki topikowej powinien być użyty do ochrony nadprądowej obwodu jednofazowych gniazd do użytku ogólnego?
A. gL
B. aR
C. gGTwoja odpowiedź
D. aM
Poprawna odpowiedź. Wkładka topikowa typu gG jest rekomendowanym rozwiązaniem do zabezpieczenia nadprądowego obwodów jednofazowych gniazd ogólnego przeznaczenia. Charakteryzuje się ona zdolnością do ochrony przed przeciążeniami oraz krótkimi spięciami, a także do działania w obwodach wymagających wysokich zdolności zwarciowych. W praktyce, zastosowanie wkładki gG w instalacjach elektrycznych, takich jak gniazda w domach, biurach czy obiektach użyteczności publicznej, zapewnia skuteczną ochronę przed uszkodzeniami spowodowanymi nadmiernym przepływem prądu. Wkładki te są zgodne z normami IEC 60269 oraz PN-EN 60269, które regulują ich parametry techniczne. Dzięki zastosowaniu wkładek gG, można zminimalizować ryzyko uszkodzenia urządzeń elektrycznych oraz przeciążenia obwodów, co jest kluczowe dla bezpieczeństwa użytkowników oraz sprawności całego systemu elektrycznego.
Pytanie 39
Z którym zaciskiem będzie połączony zacisk 23 stycznika K2, jeżeli układ elektryczny zostanie zmontowany zgodnie z przedstawionym schematem montażowym?
A. Z zaciskiem 1 listwy zaciskowej X1
B. Z zaciskiem 21 przycisku S1
C. Z zaciskiem X1 lampki kontrolnej H1
D. Z zaciskiem 2 listwy zaciskowej X1Twoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź to połączenie zacisku 23 stycznika K2 z zaciskiem 2 listwy zaciskowej X1. Analizując schemat montażowy, możemy dostrzec, że linia łącząca te dwa elementy jest wyraźnie zaznaczona, co jednoznacznie wskazuje na to połączenie. W kontekście praktycznym, takie połączenie jest kluczowe dla prawidłowego działania układów sterujących. Zachowanie zgodności z schematem montażowym jest istotne, aby zapewnić bezpieczeństwo i niezawodność instalacji. W branży elektrycznej przestrzeganie schematów oraz standardów, takich jak normy IEC czy PN-EN, jest fundamentem dobrych praktyk. Na przykład, błędne połączenie mogłoby prowadzić do uszkodzenia urządzeń lub stanowić zagrożenie dla użytkowników. Dlatego ważne jest, aby zawsze dokonywać dokładnych analiz i weryfikacji schematów przed przystąpieniem do montażu, co nie tylko zwiększa efektywność, ale także minimalizuje ryzyko awarii.
Pytanie 40
Podczas oględzin nowo wykonanej instalacji elektrycznej nie jest wymagane sprawdzenie
A. doboru i oznaczenia przewodów.
B. rozmieszczenia tablic ostrzegawczych i informacyjnych.
C. doboru zabezpieczeń i aparatury.
D. wartości natężenia oświetlenia na stanowiskach pracy.Twoja odpowiedź
Poprawna odpowiedź. Prawidłowo wskazana została odpowiedź dotycząca wartości natężenia oświetlenia na stanowiskach pracy. Podczas oględzin nowo wykonanej instalacji elektrycznej koncentrujemy się przede wszystkim na samej instalacji: jej budowie, poprawności montażu, zgodności z dokumentacją oraz wymaganiami norm, np. PN-HD 60364. Oględziny mają potwierdzić, że instalacja jest wykonana bezpiecznie i zgodnie ze sztuką, zanim jeszcze zaczniemy robić szczegółowe pomiary czy eksploatować obiekt. Sprawdzanie natężenia oświetlenia na stanowiskach pracy to już inny zakres – to wchodzi bardziej w tematykę oceny warunków pracy, ergonomii i wymagań BHP, powiązanych np. z normą PN-EN 12464-1 dotyczącą oświetlenia miejsc pracy. Takie pomiary wykonuje się zwykle luksomierzem, ale nie są one elementem podstawowych oględzin instalacji elektrycznej jako takiej. Moim zdaniem warto to rozróżniać: co jest oceną instalacji, a co oceną środowiska pracy. Podczas oględzin instalacji elektrycznej elektryk sprawdza m.in. dobór i oznaczenie przewodów, przekroje, kolory żył, zgodność z dokumentacją techniczną, sprawdza dobór zabezpieczeń i aparatury (charakterystyki wyłączników nadprądowych, zastosowanie wyłączników różnicowoprądowych, dobór rozłączników, styczników itp.), a także obecność i rozmieszczenie tablic ostrzegawczych i informacyjnych, jak tablice „Uwaga! Urządzenie elektryczne”, oznaczenia rozdzielnic, pola, obwodów. To wszystko jest bezpośrednio związane z bezpieczeństwem eksploatacji instalacji i ochroną przeciwporażeniową. Natężenie oświetlenia oczywiście jest ważne, ale dotyczy głównie komfortu i bezpieczeństwa pracy od strony BHP, a nie samej poprawności wykonania instalacji elektrycznej jako układu przewodów, aparatów i ochrony. W praktyce w nowym budynku można mieć instalację wykonaną wzorowo, a jednocześnie zbyt słabe oświetlenie do danego rodzaju stanowiska – to będzie problem projektu oświetlenia, a nie oględzin instalacji elektrycznej w sensie stricte. Dlatego właśnie ta odpowiedź jest tutaj jedyną, która nie jest wymagana w ramach podstawowych oględzin nowej instalacji.
