Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 15 marca 2026 07:04
Data zakończenia: 15 marca 2026 07:37

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Spełnienie zasady Ackermana zapewnia

A. jedynie układ kierowniczy z zębatkową przekładnią kierowniczą.

B. utratę przyczepności kół osi kierowanej w czasie jazdy po łuku.

C. równe kąty skrętu kół osi kierowanej w czasie jazdy po łuku.

D. trapezowy mechanizm zwrotniczy.

Zasada Ackermana wielu osobom kojarzy się ogólnie z „jakimś ustawieniem kół”, przez co łatwo wpaść w kilka typowych pułapek myślowych. Po pierwsze, kąt skrętu kół osi kierowanej przy jeździe po łuku nie jest równy – i właśnie o to chodzi w tej zasadzie. Koło wewnętrzne musi skręcić bardziej niż zewnętrzne, bo porusza się po mniejszym promieniu. Gdyby kąty były równe, jedno z kół musiałoby się ślizgać bocznie, co powodowałoby zwiększone zużycie opon, większe opory ruchu i gorszą sterowność. Dlatego stwierdzenie o „równych kątach skrętu” jest sprzeczne z samą ideą kinematyki skrętu Ackermana. Kolejne błędne skojarzenie to łączenie tej zasady z utratą przyczepności kół. Zadaniem poprawnie zaprojektowanego mechanizmu zwrotniczego jest właśnie ograniczenie poślizgu bocznego i utrzymanie możliwie najlepszej przyczepności podczas skrętu, szczególnie przy małych prędkościach, parkowaniu czy zawracaniu. Jeśli na zakręcie pojawia się poślizg, najczęściej wynika to z innych czynników: prędkości, stanu nawierzchni, jakości opon, geometrii zawieszenia (np. zbieżność, pochylenie) albo uszkodzeń mechanicznych, a nie z samej zasady Ackermana. Częsta pomyłka to też wiązanie tej zasady wyłącznie z przekładnią zębatkową. W rzeczywistości przekładnia kierownicza (zębatkowa, śrubowo‑kulkowa, ślimakowa) to jedno, a trapezowy mechanizm zwrotniczy przy zwrotnicach – drugie. Zasada Ackermana dotyczy układu dźwigni i geometrii drążków przy kołach, a nie konkretnego typu przekładni. Można ją spełnić zarówno z przekładnią zębatkową, jak i innymi rozwiązaniami, o ile odpowiednio zaprojektuje się ramiona zwrotnic i położenie drążków. Podsumowując, istota tej zasady to różne kąty skrętu kół i minimalizacja poślizgu, a nie jego wywoływanie czy uzależnienie od konkretnego typu przekładni.

Pytanie 2

Skrót ESP oznacza, że pojazd osobowy wyposażony jest w system

A. elektronicznego zarządzania siłą hamowania

B. stabilizacji kierunku jazdy

C. zapobiegania blokowaniu kół w trakcie hamowania

D. zapobiegania poślizgom kół podczas startu

W analizie błędnych odpowiedzi pojawia się kilka istotnych nieporozumień dotyczących systemów wspomagających bezpieczeństwo w pojazdach. Pierwsza z tych odpowiedzi odnosi się do elektronicznego rozdziału sił hamowania, jednak ten system, znany jako EBD (Electronic Brakeforce Distribution), ma na celu optymalne rozdzielenie siły hamowania między kołami pojazdu, co jest pomocne, ale nie zastępuje funkcji stabilizacji toru jazdy. Następnie odpowiedź dotycząca zapobiegania poślizgowi kół podczas ruszania odnosi się do systemu ASR (Acceleration Slip Regulation), który rzeczywiście kontroluje przyczepność podczas startu, ale nie zapewnia kompleksowego zarządzania stabilnością pojazdu w różnych warunkach jazdy. Ostatnia błędna opcja, zapobiegająca blokowaniu kół podczas hamowania, odnosi się do systemu ABS (Anti-lock Braking System), który w rzeczy samej jest kluczowy dla bezpiecznego hamowania, jednak nie ma on funkcji stabilizacji toru jazdy, która skupia się na ogólnej kontroli nad pojazdem w trudnych warunkach. Te odpowiedzi często wynikają z niepełnego zrozumienia, jak różne systemy współpracują ze sobą, aby poprawić bezpieczeństwo jazdy. Kluczowym błędem myślowym jest traktowanie tych systemów jako zamienników, co prowadzi do niejasności w ich funkcji i zastosowaniu. Zrozumienie, że ESP działa w synergii z innymi systemami, takimi jak ABS i EBD, jest fundamentalne dla pełnego zrozumienia bezpieczeństwa w motoryzacji.

Pytanie 3

Miarodajną weryfikację gładzi cylindrów, przeprowadza się na podstawie

A. oględzin wzrokowych.

B. pomiarów średnic cylindrów przy użyciu suwmiarki.

C. pomiarów średnic cylindrów przy użyciu średnicówki.

D. badania dotykowego.

Wybranie średnicówki do weryfikacji gładzi cylindrów to dokładnie to, czego oczekuje się w profesjonalnym warsztacie. Miarodajna ocena stanu cylindra musi być oparta na pomiarze, a nie na „wrażeniu” z dotyku czy samego patrzenia. Średnicówka cylindryczna, najlepiej współpracująca z mikrometrem zewnętrznym, pozwala zmierzyć średnicę cylindra z dokładnością do setnych, a nawet tysięcznych milimetra. Dzięki temu można sprawdzić zużycie w różnych płaszczyznach, owalizację, stożkowatość oraz porównać wyniki z danymi katalogowymi producenta silnika. W praktyce robi się kilka pomiarów: przy górnej, środkowej i dolnej części cylindra, w dwóch prostopadłych kierunkach. To jest standardowa procedura przy ocenie, czy cylinder nadaje się jeszcze do pracy, czy wymaga honowania, szlifu na nadwymiar lub tulejowania. Moim zdaniem bez średnicówki każda decyzja o dalszej obróbce jest trochę „na oko” i łatwo wtedy o błąd, np. dobranie niewłaściwego nadwymiaru tłoka i pierścieni. Producenci i dobre serwisy trzymają się zasady: najpierw dokładny pomiar, potem decyzja technologiczna. Średnicówka to po prostu podstawowe narzędzie metrologiczne przy remontach silników spalinowych, zwłaszcza przy silnikach wysokoprężnych i benzynowych o ciasnych pasowaniach, gdzie tolerancje są bardzo małe i każdy setny milimetra ma znaczenie dla kompresji, zużycia oleju i trwałości jednostki.

Pytanie 4

Zgodnie z zamieszczonym rysunkiem, podczas badania pojazdu wykonywanego na podnośniku, luz wyczuwalny w kierunku

A. „a” może oznaczać uszkodzenie łącznika stabilizatora.

B. „b” może oznaczać uszkodzenie końcówki drążka kierowniczego.

C. „a” może oznaczać pęknięcie sprężyny kolumny McPhersona.

D. „b” może oznaczać uszkodzenie sworznia wahacza.

Luz wyczuwalny w kierunku oznaczonym na rysunku jako „b” bardzo dobrze pasuje do uszkodzenia lub nadmiernego zużycia sworznia wahacza. Przy takim badaniu na podnośniku koło jest odciążone, a Ty chwytasz je oburącz z boków i próbujesz poruszać w płaszczyźnie poziomej – mniej więcej tak, jak na rysunku. Jeśli przy ruchu „na boki” (kierunek b) pojawia się wyraźny luz, a jednocześnie piasta i amortyzator zachowują się podejrzanie „luźno” względem wahacza, to moim zdaniem klasyczny objaw wybitego sworznia wahacza. Sworzeń jest przegubem kulowym, który łączy wahacz z zwrotnicą. Gdy w gnieździe sworznia pojawi się zużycie, kula ma zbyt dużo miejsca i zaczyna „stukać” oraz pozwala na niekontrolowany ruch koła. W praktyce, zgodnie z dobrą praktyką warsztatową i wytycznymi producentów, taki luz sprawdza się przy odciążonym kole, często z pomocą łomu lub dźwigni podłożonej pod wahacz, żeby wyraźniej uwidocznić wybicie. Warto pamiętać, że uszkodzony sworzeń wahacza to nie tylko dyskomfort, ale przede wszystkim bezpieczeństwo – w skrajnym przypadku może dojść do wyskoczenia sworznia ze zwrotnicy i utraty panowania nad pojazdem. Z mojego doświadczenia wynika, że przy przeglądzie zawieszenia zawsze dobrze jest porównać obie strony auta: jeśli po stronie przeciwnej luzu brak, a po badanej stronie koło „pływa” w kierunku b, to podejrzenie sworznia jest praktycznie pewne. W nowoczesnych samochodach często wymienia się cały wahacz ze sworzniem, bo tak zaleca producent i tak jest po prostu szybciej oraz bezpieczniej niż regeneracja pojedynczego przegubu. To wszystko dobrze wpisuje się w standardowe procedury diagnostyki układu zawieszenia i kierowniczego, gdzie każdy luz w przegubach kulowych jest traktowany jako poważna usterka.

Pytanie 5

Klasyczny układ napędowy pojazdu składa się

A. z silnika umieszczonego z przodu pojazdu, napędzane są koła tylne.

B. z silnika umieszczonego z tyłu pojazdu, są napędzane koła przednie.

C. z silnika umieszczonego z przodu pojazdu, napędzane są koła przednie.

D. z silnika umieszczonego z tyłu pojazdu, są napędzane koła tylne.

Klasyczny układ napędowy w samochodzie osobowym to właśnie silnik umieszczony z przodu i napęd na koła tylne. W literaturze i w praktyce warsztatowej często mówi się na to „układ klasyczny” albo „napęd klasyczny”. Historycznie większość starszych aut osobowych i praktycznie wszystkie samochody z ramową konstrukcją (duże limuzyny, pick-upy, auta dostawcze, wiele aut terenowych) miały taki właśnie schemat: silnik z przodu, skrzynia biegów przy silniku, wał napędowy biegnący do tyłu i most napędowy z mechanizmem różnicowym przy tylnych kołach. Taki układ ma kilka konkretnych zalet. Rozkład masy między osiami jest bardziej zrównoważony, co poprawia prowadzenie, szczególnie przy większych prędkościach i podczas dynamicznej jazdy. Podczas przyspieszania obciążenie przenosi się na tylną oś, więc koła napędzane mają lepszą przyczepność – to widać szczególnie w autach o dużej mocy. W serwisie też ma to swoje plusy: dostęp do elementów układu napędowego (wał, krzyżaki, most, mechanizm różnicowy) jest stosunkowo prosty, a diagnostyka drgań czy luzów w przekładni głównej jest dość przejrzysta. W szkoleniach zawodowych i normach producentów często podkreśla się, że klasyczny układ napędowy wymaga dbałości o stan krzyżaków wału, łożysk podpory środkowej, szczelność mostu oraz prawidłową geometrię wału, bo każde bicie powoduje hałas i szybsze zużycie. W praktyce warsztatowej, gdy słyszysz od klienta szumy dochodzące z tyłu przy przyspieszaniu, od razu kojarzysz, że w takim klasycznym układzie trzeba sprawdzić przekładnię główną i łożyska kół tylnych. Moim zdaniem znajomość tego schematu to absolutna podstawa dla mechanika, bo od niego łatwiej zrozumieć później inne układy, jak napęd przedni czy 4x4.

Pytanie 6

W dowodzie rejestracyjnym wskazana dopuszczalna masa całkowita pojazdu odnosi się do maksymalnej masy określonej przepisami, włączając w to

A. przyczepę

B. materiały eksploatacyjne w ilościach standardowych, z pominięciem kierowcy i ładunku

C. kierowcę oraz pasażerów, jednak bez ładunku

D. pasażerów, kierowcę i ładunek

Odpowiedź wskazująca, że dopuszczalna masa całkowita pojazdu odnosi się do masy pojazdu wraz z pasażerami, kierowcą i ładunkiem jest prawidłowa, ponieważ zgodnie z przepisami prawa drogowego, dopuszczalna masa całkowita (DMC) to maksymalna masa, jaką pojazd może ważyć podczas użytkowania na drodze. W skład tej masy wchodzą nie tylko same materiały eksploatacyjne, ale również wszyscy użytkownicy pojazdu oraz wszelkie przewożone ładunki. Przykładowo, przy wyliczaniu DMC dla autobusu pasażerskiego uwzględnia się zarówno masę pojazdu, jak i masę wszystkich pasażerów oraz ewentualny bagaż. Dobrą praktyką dla kierowców i przedsiębiorstw transportowych jest monitorowanie ilości przewożonych pasażerów oraz ładunku, aby nie przekraczać DMC, co może prowadzić do niebezpiecznych sytuacji na drodze oraz naruszeń przepisów prawa. W przypadku przekroczenia DMC, kierowca naraża siebie, pasażerów oraz innych uczestników ruchu na ryzyko, a także może ponieść konsekwencje prawne, w tym mandaty i kary administracyjne.

Pytanie 7

Proces ładowania akumulatora, który został rozładowany, powinien trwać aż do momentu pojawienia się "gazowania" oraz osiągnięcia napięcia na ogniwie, które wynosi

A. 2,40 Y

B. 2,00 Y

C. 1,75 Y

D. 2,20 Y

Odpowiedzi 2,00 V, 1,75 V i 2,20 V są niepoprawne, ponieważ nie odpowiadają standardowym wartościom napięcia, które powinny być osiągnięte w trakcie ładowania akumulatora kwasowo-ołowiowego. Napięcie 2,00 V na ogniwie oznacza, że akumulator jest w stanie naładowania, ale nie jest to wartość wystarczająca do uznania go za w pełni naładowany. Napięcie 1,75 V sugeruje, że akumulator jest częściowo naładowany lub wręcz rozładowany, co oznacza, że nie powinno się kontynuować ładowania do osiągnięcia tego poziomu. Z kolei wartość 2,20 V, mimo że jest zbliżona do prawidłowej, nie jest wystarczająca do pełnego naładowania; akumulator nie osiągnąłby stanu gazowania, co jest kluczowe dla jego długowieczności i wydajności. W praktyce, zbyt niskie napięcia mogą prowadzić do szybszego zużycia akumulatora oraz nieprawidłowego działania urządzeń, które z niego korzystają. Kluczowe jest zrozumienie, że każda bateria ma określony cykl ładowania oraz optymalne napięcia, które powinny być przestrzegane, aby zapewnić maksymalną efektywność i bezpieczeństwo. Ignorowanie tych standardów może prowadzić do poważnych uszkodzeń zarówno akumulatora, jak i sprzętu zasilanego tym akumulatorem.

Pytanie 8

W przykładowym oznaczeniu opony 195/65R15 91H litera R wskazuje na

A. średnicę opony

B. promień opony R

C. oponę radialną

D. indeks prędkości

Odpowiedzi 1, 2 i 3 odnoszą się do mylących interpretacji oznaczeń opon. Średnica opony, wskazana w oznaczeniu, jest ważnym parametrem, jednak nie jest ona reprezentowana przez literę R. Zwykle średnica wyrażana jest w calach, jak w przypadku liczby 15 w oznaczeniu 195/65R15. Indeks prędkości, który jest istotnym czynnikiem w określaniu maksymalnej prędkości, jaką opona może znieść, jest natomiast reprezentowany przez litery znajdujące się na końcu oznaczenia, w tym przypadku H, co oznacza maksymalną prędkość 210 km/h. Promień opony, chociaż istotny w kontekście jej charakterystyki, nie jest bezpośrednio wyrażany w standardowym oznaczaniu opon i nie jest związany z literą R. Te błędne interpretacje mogą wynikać z niewłaściwego rozumienia podstawowych zasad konstrukcji opon oraz ich oznaczeń. Właściwe zrozumienie tych oznaczeń jest niezbędne do wyboru odpowiednich opon do pojazdu, co ma kluczowe znaczenie dla bezpieczeństwa i wydajności jazdy. Dlatego zrozumienie, że R oznacza opony radialne, jest kluczowe w kontekście doboru opon, które wpływają na komfort, bezpieczeństwo i osiągi pojazdu.

Pytanie 9

Podczas wypadku zadaniem napinacza pasa bezpieczeństwa jest

A. zablokować zwijacz uniemożliwiając rozwinięcie pasa.

B. zmniejszyć nacisk pasa na ciało ludzkie, gdy jest on za duży.

C. jak najszybciej, ściśle związać ciało człowieka z konstrukcją pojazdu.

D. ułatwić wypięcie pasa bezpośrednio po zamortyzowaniu uderzenia.

Napinacz pasa bezpieczeństwa ma za zadanie właśnie to, co opisuje odpowiedź: jak najszybciej, ściśle związać ciało człowieka z konstrukcją pojazdu. W praktyce wygląda to tak, że w momencie wykrycia zderzenia (sygnał z czujników przyspieszeń / sterownika poduszek powietrznych) ładunek pirotechniczny lub mechanizm sprężynowy w napinaczu gwałtownie skraca pas. Dociąga on pas do ciała kierowcy lub pasażera, likwidując luz, który powstał np. przez luźne zapięcie czy grubą odzież. Dzięki temu ciało zaczyna hamować razem z konstrukcją nadwozia praktycznie od razu, a nie „dogania” pas z opóźnieniem. To zmniejsza ryzyko uderzenia klatką piersiową w kierownicę, głową w szybę czy deskę rozdzielczą. Moim zdaniem to jeden z najważniejszych elementów biernego bezpieczeństwa, który często jest niedoceniany, bo go po prostu nie widać na co dzień. W nowoczesnych autach napinacze współpracują z ogranicznikami siły napięcia pasa – najpierw mocno dociągają, a potem kontrolowanie „puszczają” część naprężenia, żeby nie doszło do zbyt dużych obciążeń klatki piersiowej. Wszystko to jest zgrane z pracą poduszek powietrznych wg określonych norm bezpieczeństwa (m.in. regulaminy EKG ONZ, wymagania NCAP). W praktyce serwisowej ważne jest, żeby po zadziałaniu napinacza bezwzględnie go wymienić, razem z odpowiednimi elementami systemu SRS, a nie próbować żadnych „regeneracji garażowych”. Prawidłowo działający napinacz to konkretna różnica między lekkimi obrażeniami a bardzo poważnym urazem przy wypadku, szczególnie przy wyższych prędkościach lub zderzeniach czołowych i bocznych, gdzie liczą się ułamki sekund.

Pytanie 10

W funkcjonowaniu podnośników hydraulicznych stosowane jest prawo

A. Boyle'a-Mariott'a

B. Hooke'a

C. Pascala

D. Kirchoffa

Prawo Pascala, sformułowane przez Blaise'a Pascala w XVII wieku, mówi, że zmiana ciśnienia wywierana na cieczy w zamkniętym układzie jest przekazywana w każdym kierunku równomiernie. To prawo jest kluczowe w działaniu podnośników hydraulicznych, które wykorzystują ciecz do przenoszenia siły. W praktyce działa to tak, że niewielka siła przyłożona do małego tłoka powoduje, że ciśnienie wzrasta i jest przenoszone na większy tłok, co pozwala na podniesienie znacznie większego ciężaru. Przykładem zastosowania tego prawa są podnośniki używane w warsztatach samochodowych, gdzie pozwalają na podnoszenie pojazdów w celu wykonywania różnych prac serwisowych. Zastosowanie prawa Pascala jest zgodne z zasadami inżynierii mechanicznej oraz hydraulicznej, które kładą nacisk na efektywność i bezpieczeństwo w operacjach związanych z podnoszeniem i transportem ciężarów. Poznanie tego prawa jest niezbędne dla inżynierów i techników zajmujących się hydrauliką.

Pytanie 11

Na rysunku przedstawiono ekran przyrządu służącego do pomiaru

A. grubości lakieru.

B. analizy spalin.

C. zadymienia spalin.

D. poziomu dźwięków.

Odpowiedzi, które wskazują na pomiar zadymienia spalin, analizy spalin czy grubości lakieru, opierają się na nieporozumieniu w zakresie funkcji i zastosowania odpowiednich przyrządów pomiarowych. Mierniki zadymienia spalin wykorzystują różne technologie, takie jak pomiar optyczny czy chemiczne analizy, aby określić stężenie cząstek stałych w gazach spalinowych, co nie ma związku z pomiarem dźwięku. Podobnie, analizatory spalin są wykorzystywane do oceny składu chemicznego spalin, co także nie dotyczy pomiaru akustycznego. Grubość lakieru mierzy się za pomocą specjalistycznych przyrządów, które działają na zasadzie pomiaru magnetycznego lub ultradźwiękowego, co również nie jest związane z jednostką decybeli. Takie nieporozumienia mogą wynikać z braku wiedzy na temat różnorodności urządzeń pomiarowych oraz ich zastosowań. Kluczowe jest, aby zrozumieć, że każdy przyrząd pomiarowy został zaprojektowany do spełniania określonych celów i stosownie do tego wykorzystuje specyficzne metody działania oraz odpowiednie jednostki miary. Prawidłowe zrozumienie funkcji danego przyrządu jest niezbędne dla efektywności pracy oraz dla przestrzegania norm i regulacji branżowych.

Pytanie 12

Niepokojące dźwięki (dzwonienie) wydobywające się z obszaru cylindrów silnika podczas nagłego zwiększenia obrotów lub przeciążenia jednostki napędowej mogą świadczyć o

A. powstawaniu spalania detonacyjnego

B. braku zapłonu w jednym z cylindrów

C. niedostatecznym smarowaniu silnika

D. uszkodzeniu systemu dolotowego silnika

Odgłosy dzwonienia w silniku przy zwiększaniu prędkości obrotowej mogą być symptomem spalania detonacyjnego. Zjawisko to zachodzi, gdy mieszanka paliwowo-powietrzna w cylindrze zapala się w sposób niekontrolowany, prowadząc do gwałtownego wzrostu ciśnienia i temperatury. Spalanie detonacyjne powoduje wibracje i hałas, które mogą być słyszalne jako dzwonienie. Jest to szczególnie zauważalne w silnikach o wysokiej mocy lub w warunkach dużego obciążenia, gdy układ zapłonowy może nie nadążać za szybko zmieniającymi się warunkami pracy. Dlatego ważne jest monitorowanie stanu silnika oraz jakości paliwa, aby unikać takich sytuacji. Praktycznym rozwiązaniem jest stosowanie paliw o odpowiednich parametrach, które minimalizują ryzyko detonacji, a także regularne przeglądy i kalibracje układu zapłonowego. W kontekście standardów branżowych, przestrzeganie zaleceń producentów pojazdów oraz stosowanie się do norm emisji spalin pomoże w utrzymaniu silnika w dobrym stanie.

Pytanie 13

Która z poniższych czynności musi być wykonana przy wymianie klocków hamulcowych?

A. Sprawdzenie grubości tarcz hamulcowych

B. Ustawienie geometrii kół

C. Kalibracja systemu ESP

D. Zmiana płynu chłodzącego

Sprawdzenie grubości tarcz hamulcowych to kluczowy krok przy wymianie klocków hamulcowych. Tarcze hamulcowe mają określoną minimalną grubość, poniżej której nie powinny być używane, ponieważ ich efektywność hamowania i zdolność do rozpraszania ciepła są znacznie ograniczone. Jeśli tarcze są zbyt cienkie, mogą się przegrzewać, co prowadzi do wydłużenia drogi hamowania i zwiększonego ryzyka awarii układu hamulcowego. Standardową praktyką jest porównanie grubości tarcz z wartościami podanymi przez producenta pojazdu. Często podczas wymiany klocków zaleca się również wymianę tarcz, zwłaszcza jeśli są one bliskie minimalnej grubości. Przy okazji warto sprawdzić powierzchnię tarcz pod kątem nierówności czy pęknięć. Takie działania są zgodne z dobrymi praktykami serwisowymi, które mają na celu zapewnienie bezpieczeństwa i długowieczności układu hamulcowego. Przy odpowiedniej grubości tarcz nowe klocki będą działać efektywnie, co przekłada się na lepsze bezpieczeństwo na drodze.

Pytanie 14

Połączenie przedstawione na rysunku wykonano spoiną

A. otworową.

B. pachwinową.

C. grzbietową.

D. czołową.

Spoina grzbietowa, choć czasami używana w projektach budowlanych, nie jest odpowiednia w sytuacji, gdy elementy muszą być łączone pod kątem. Ta technika, polegająca na łączeniu krawędzi elementów wzdłuż ich grzbietu, nie zapewnia wystarczającej wytrzymałości na obciążenia działające w różnych kierunkach. W kontekście połączenia, które powinno przenosić złożone siły, stosowanie spoiny czołowej, polegającej na łączeniu dwóch płaskich powierzchni, również nie zaspokaja wymagań dotyczących stabilności. Tego typu połączenia są bardziej narażone na uszkodzenia, zwłaszcza w przypadku obciążeń dynamicznych. Z kolei spoina otworowa, najczęściej używana w przypadku połączeń wstępnie przygotowanych, nie odpowiada strukturze kątowej, co prowadzi do błędnych wniosków o jej zastosowaniu. W praktyce stosowanie niewłaściwych rodzajów spoin może skutkować poważnymi niedoborami w integralności strukturalnej, co w konsekwencji prowadzi do katastrof budowlanych. Dlatego tak ważne jest, aby dobierać odpowiednie techniki spawania, wpływające na trwałość oraz bezpieczeństwo konstrukcji.

Pytanie 15

W skład systemu kierowniczego nie zalicza się

A. końcówka drążka kierowniczego

B. przekładnia ślimakowa

C. drążek reakcyjny

D. drążek kierowniczy

Drążek reakcyjny jest komponentem, który nie należy do układu kierowniczego. W skrócie, układ kierowniczy pojazdu składa się z elementów odpowiedzialnych za kontrolowanie kierunku jazdy, co obejmuje drążek kierowniczy, końcówkę drążka kierowniczego oraz przekładnię ślimakową. Drążek reakcyjny jest stosowany w systemach hydraulicznych, a jego funkcja polega na przenoszeniu sił reakcyjnych, co nie jest konieczne do bezpośredniego działania układu kierowniczego. Zastosowanie drążków kierowniczych oraz ich końcówek jest kluczowe dla zapewnienia precyzyjnego manewrowania pojazdem, co jest regulowane przez normy takie jak ISO 26262 dotyczące bezpieczeństwa funkcjonalnego. W praktyce, właściwe zrozumienie funkcji poszczególnych elementów układu kierowniczego pozwala na efektywniejsze projektowanie oraz serwisowanie pojazdów, co z kolei wpływa na bezpieczeństwo jazdy.

Pytanie 16

Gdy tłok silnika spalinowego znajduje się w GMP, przestrzeń nad nim to objętość

A. komory spalania.

B. całkowita cylindra.

C. skokowa cylindra.

D. skokowasilnika.

Prawidłowo chodzi o objętość komory spalania. Gdy tłok znajduje się w GMP (górnym martwym położeniu), jest maksymalnie zbliżony do głowicy cylindra i wtedy przestrzeń, która zostaje nad tłokiem, nazywamy właśnie komorą spalania. To jest ta minimalna objętość cylindra, w której pod koniec suwu sprężania znajduje się sprężona mieszanka paliwowo-powietrzna (w silniku ZI) albo sprężone powietrze (w silniku ZS). Z tej objętości, razem z objętością skokową, wylicza się stopień sprężania – kluczowy parametr każdego silnika spalinowego. W praktyce warsztatowej, przy doborze uszczelki pod głowicę, obróbce głowicy czy planowaniu bloku, trzeba pamiętać, że każda zmiana tej przestrzeni zmienia stopień sprężania, a więc i warunki spalania, podatność na spalanie stukowe, osiągi oraz trwałość silnika. Producenci w dokumentacji serwisowej dokładnie określają kształt i objętość komory spalania, bo od tego zależy m.in. prawidłowe tworzenie się wirów w mieszance (swirl, tumble), front płomienia, emisja spalin i kultura pracy silnika. Moim zdaniem dobrze jest sobie to wyobrazić na przykładzie: gdy mierzysz objętość cylindra do obliczenia stopnia sprężania, osobno liczysz objętość skokową (ruch tłoka między GMP a DMP) i osobno właśnie objętość komory spalania przy GMP. Dopiero suma daje tzw. objętość całkowitą. Dlatego poprawne nazwanie tej przestrzeni "komorą spalania" jest ważne nie tylko teoretycznie, ale i przy realnych naprawach oraz modyfikacjach silników.

Pytanie 17

Szarpak płytowy pozwala na ocenę

A. luzów w węzłach kulistych drążków kierowniczych

B. charakterystyki tłumienia drgań amortyzatora

C. luzu ruchu jałowego kierownicy

D. charakterystyki kąta wyprzedzenia zwrotnicy

Szarpak płytowy, znany również jako urządzenie do pomiaru luzów, jest kluczowym narzędziem w diagnostyce układów kierowniczych pojazdów. Jego głównym celem jest ocena luzów w węzłach kulistych drążków kierowniczych. Te węzły, jeżeli są zużyte, mogą prowadzić do nieprawidłowego działania układu kierowniczego, co z kolei wpływa na bezpieczeństwo jazdy. Praktyczne zastosowanie szarpaka płytowego polega na precyzyjnym pomiarze luzów, co pozwala na ich szybką identyfikację i ewentualną wymianę uszkodzonych komponentów. Zgodnie z normami branżowymi, regularne kontrole luzów w układzie kierowniczym są zalecane, aby zapewnić optymalne warunki jazdy oraz zminimalizować ryzyko awarii. Właściwe użytkowanie szarpaka płytowego umożliwia mechanikom ocenę stanu technicznego pojazdu oraz planowanie odpowiednich działań serwisowych, co przyczynia się do dłuższej żywotności elementów układu kierowniczego. Warto również zaznaczyć, że pomiar luzów za pomocą tego urządzenia powinien być realizowany zgodnie z wytycznymi producentów oraz obowiązującymi standardami diagnostyki, co gwarantuje dokładność i wiarygodność wyników.

Pytanie 18

Wartość stopnia sprężania silników z zapłonem iskrowym w stosunku do silników z zapłonem samoczynnym jest

A. zawsze równa.

B. porównywalna.

C. mniejsza.

D. zawsze większa.

Poprawna odpowiedź to „mniejsza”, bo silniki z zapłonem iskrowym (ZI – benzynowe) pracują na znacznie niższym stopniu sprężania niż silniki z zapłonem samoczynnym (ZS – diesle). W silnikach benzynowych typowy stopień sprężania to mniej więcej 9:1–12:1, czasem trochę więcej w nowoczesnych jednostkach z bezpośrednim wtryskiem. W silnikach wysokoprężnych jest to zwykle rząd 16:1–22:1, czyli zdecydowanie wyżej. Wynika to z samej zasady pracy: w ZS sprężone powietrze musi się nagrzać tak mocno, żeby po wtryśnięciu paliwa doszło do samozapłonu, więc sprężanie musi być duże. W silniku benzynowym mieszanka zapala się od iskry świecy, więc aż tak wysoki stopień sprężania nie jest potrzebny, a wręcz byłby szkodliwy – powodowałby spalanie stukowe. W praktyce mechanik przy diagnostyce bierze to pod uwagę: inne są prawidłowe ciśnienia sprężania dla benzyny, a inne dla diesla, i nie można ich porównywać „1 do 1”. Z mojego doświadczenia w warsztacie, jak ktoś widzi w benzynie ciśnienie sprężania jak w dieslu, to znaczy, że coś jest bardzo nie tak z pomiarem. Producenci w dokumentacji serwisowej zawsze podają zakresy ciśnień sprężania osobno dla ZI i dla ZS, właśnie z powodu różnic w stopniu sprężania. W eksploatacji ma to wpływ też na rozruch na zimno – diesle dzięki wysokiemu sprężaniu mocno nagrzewają powietrze, ale wymagają dobrego stanu mechanicznego i szczelności, bo każdy spadek kompresji od razu utrudnia odpalanie. W benzyniakach efekt jest łagodniejszy. Dlatego znajomość typowych wartości stopnia sprężania dla obu typów silników to taka podstawowa, praktyczna wiedza w zawodzie.

Pytanie 19

Do narzędzi warsztatowych nie wliczamy

A. miernika.

B. kanału najazdowego.

C. podnośnika hydraulicznego.

D. prasy.

Kanał najazdowy nie jest uważany za urządzenie warsztatowe, ponieważ pełni funkcję infrastrukturalną, a nie narzędziową. Jego głównym zastosowaniem jest umożliwienie dostępu do pojazdów w celu ich serwisowania lub naprawy. W odróżnieniu od urządzeń takich jak prasy, mierniki czy podnośniki hydrauliczne, które są narzędziami wykorzystywanymi bezpośrednio w procesach obróbczych, kanał najazdowy jest strukturą, która wspiera pracę w warsztacie. Przykładowo, gdy mechanik chce wymienić olej w silniku pojazdu, korzysta z kanału najazdowego, aby uzyskać lepszy dostęp do spodu pojazdu. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie infrastruktury w kontekście jakości usług, jednak sama infrastruktura nie jest klasyfikowana jako narzędzie produkcyjne ani warsztatowe. Dobre praktyki w warsztatach samochodowych zakładają właściwe zagospodarowanie przestrzeni roboczej, gdzie kanały najazdowe są integralnym elementem, ale nie są uznawane za urządzenia robocze.

Pytanie 20

Typowy układ napędowy samochodu składa się

A. z silnika umiejscowionego z tyłu pojazdu, napędzane są koła tylne

B. z silnika umiejscowionego z przodu pojazdu, napędzane są koła przednie

C. z silnika umiejscowionego z tyłu pojazdu, napędzane są koła przednie

D. z silnika umiejscowionego z przodu pojazdu, napędzane są koła tylne

Klasyczny układ napędowy, w którym silnik jest umieszczony z przodu pojazdu, a napędzane są koła tylne, jest najbardziej powszechnym rozwiązaniem w motoryzacji. Tego typu układ, często określany jako RWD (Rear Wheel Drive), zapewnia lepszą równowagę masy pojazdu, co przekłada się na lepsze właściwości jezdne, zwłaszcza podczas dynamicznej jazdy. W sytuacjach, gdy pojazd jest obciążony, silnik umieszczony z przodu generuje dodatkową masę nad tylnymi kołami, co zwiększa przyczepność. Przykłady pojazdów z takim układem to wiele modeli sportowych i luksusowych, takich jak BMW serii 3 czy Mercedes-Benz klasy C. Tego rodzaju układ jest również preferowany w pojazdach terenowych, gdzie napęd na tylną oś zapewnia lepszą kontrolę w trudnym terenie. W praktyce, układ RWD umożliwia bardziej efektywne przekazywanie mocy na drodze i lepszą stabilność podczas zakrętów, co jest istotne w kontekście bezpieczeństwa i komfortu jazdy.

Pytanie 21

Płyn o najwyższej temperaturze wrzenia to?

A. R3

B. DOT 4

C. DA 1

D. DOT 3

Prawidłowa odpowiedź to DOT 4, który jest płynem hamulcowym o najwyższej temperaturze wrzenia w porównaniu do innych wymienionych płynów. DOT 4 charakteryzuje się wyższą temperaturą wrzenia, wynoszącą zazwyczaj od 230 do 260°C w porównaniu do DOT 3, który ma temperaturę wrzenia od 205 do 230°C. W kontekście zastosowania płynów hamulcowych, wybór DOT 4 jest szczególnie istotny w samochodach sportowych oraz w pojazdach, które są narażone na intensywne hamowanie, ponieważ wyższa temperatura wrzenia minimalizuje ryzyko zjawiska wrzenia płynu hamulcowego, co może prowadzić do utraty skuteczności hamowania. Zgodnie z normami SAE i DOT, wybór odpowiedniego płynu powinien być zgodny z wymaganiami producenta pojazdu, co zapewnia bezpieczeństwo i efektywność systemu hamulcowego. Dodatkowo, DOT 4 jest bardziej odporny na wchłanianie wilgoci, co przekłada się na dłuższą żywotność i stabilność chemiczną.

Pytanie 22

Najczęściej używanym materiałem do wytwarzania odlewów wałów korbowych jest

A. żeliwo sferoidalne

B. żeliwo białe

C. stal stopowa

D. silumin

Stal stopowa, chociaż może mieć niezłe właściwości wytrzymałościowe, nie jest specjalnie dobra do produkcji wałów korbowych. Ma wyższą twardość, ale proces produkcji stali jest bardziej skomplikowany, co sprawia, że nie jest taka ekonomiczna w porównaniu do żeliwa sferoidalnego. Żeliwo białe, znowu, ma twardość, ale jest kruche i w aplikacjach, gdzie liczy się odporność na zmęczenie, może nie dać sobie rady. Jakby co, użycie żeliwa białego w wałach korbowych mogłoby prowadzić do pęknięć, co w silnikach pod dużym obciążeniem byłoby totalnie nieakceptowalne. Silumin, czyli stopy aluminium, są lekkie, ale mają kiepską wytrzymałość na rozciąganie i wysoką temperaturę, więc też się nie nadają do wałów korbowych, gdzie trzeba mieć wysoką odporność na zmęczenie. Generalnie przy projektowaniu wałów korbowych wybór materiału jest bardzo istotny i powinien być dobrze przemyślany, co praktycznie wyklucza stali stopowe, żeliwo białe czy siluminy.

Pytanie 23

Najprościej pomiar zbieżności połówkowej przeprowadza się

A. z wykorzystaniem projektorów zamocowanych do wszystkich kół

B. gdy samochód przejeżdża przez płytę pomiarową w Stacji Kontroli Pojazdów

C. przy użyciu rozpędzarki do kół

D. za pomocą projektorów instalowanych na kołach po jednej stronie pojazdu

Jak się okazuje, pomiar zbieżności połówkowej przy pomocy płyty pomiarowej na Stacji Kontroli Pojazdów to naprawdę dobry wybór. Dlaczego? Bo to pozwala na precyzyjne sprawdzenie kątów ustawienia kół w trakcie jazdy, co jest super ważne. Płyta pomiarowa pozwala badać wszystkie koła jednocześnie, co znacznie zwiększa dokładność pomiarów. Jest to zgodne z określonymi normami, więc wyniki są wiarygodne. Dzięki temu można łatwo znaleźć problemy z geometrią zawieszenia, co ma ogromne znaczenie dla bezpieczeństwa na drodze oraz komfortu jazdy. Na przykład, przed zimą warto sprawdzić stan techniczny auta, żeby wcześnie zauważyć ewentualne usterki i je naprawić. Regularne kontrole też zapobiegają nierównomiernemu zużyciu opon, co wpływa na oszczędność paliwa i stabilność pojazdu.

Pytanie 24

Łączny koszt naprawy (koszt wymienianego elementu i koszt wymiany) elementu, zgodnie ze specyfikacją zamieszczoną w tabeli, przy cenie 1 rbg. 50 zł i 10% rabacie na wykonanie naprawy, wynosi

Opis czynności	Miejsce	Rodzaj	Rbg	Cena
Reflektor kpl.	L	WY	1	300

A. 330 zł

B. 250 zł

C. 350 zł

D. 315 zł

Analizując podane odpowiedzi, można zauważyć, że wiele z nich opiera się na błędnej interpretacji danych dotyczących kosztów. Odpowiedzi, które wskazują na wartości takie jak 330 zł, 250 zł, czy 350 zł, mogą wynikać z nieprawidłowego dodawania lub pomijania kluczowych elementów obliczeń. W przypadku 330 zł, można przypuszczać, że osoba mogła dodać koszt wymienianego elementu (300 zł) do błędnej wartości kosztu wymiany bez uwzględnienia rabatu, co jest typowym błędem. Odpowiedź 250 zł wydaje się być wynikiem rażącego niedoszacowania zarówno kosztu wymienianego elementu, jak i kosztu wymiany, co wskazuje na brak znajomości standardowych cen w branży. Z kolei 350 zł jest nieprawidłowe, ponieważ sugeruje, że rabat nie został uwzględniony, co jest kluczowe w kontekście kosztów naprawy. Osoby, które udzielają takich odpowiedzi, mogą nie rozumieć, jak rabaty wpływają na ostateczny koszt, co prowadzi do nieporozumień. Kluczowe w obliczeniach kosztów napraw jest staranne podejście do każdego elementu kosztorysu, co pozwala na uniknięcie tego typu pomyłek oraz na skuteczniejsze zarządzanie budżetem.

Pytanie 25

Na rysunku przedstawiono proces

A. kalibracji manometrycznego czujnika ciśnienia.

B. zerowania średnicówki mikrometrycznej.

C. kompensacji średnicówki mikrometrycznej.

D. zerowania średnicówki czujnikowej.

Wybór odpowiedzi związanej z zerowaniem średnicówki mikrometrycznej lub kalibracją manometrycznego czujnika ciśnienia nie uwzględnia specyfiki procesu, który został przedstawiony na rysunku. Zerowanie średnicówki mikrometrycznej odnosi się do mechanicznego przyrządu, który jest używany do pomiarów wymiarów zewnętrznych lub wewnętrznych, a nie do pomiaru wartości ciśnienia, jak sugeruje odpowiedź związana z manometrycznym czujnikiem ciśnienia. Kalibracja manometrów wymaga zupełnie innego podejścia i nie jest tym samym co zerowanie czujników. Typowym błędem jest mylenie różnych metod pomiarowych oraz ich kalibracji. Ponadto, zerowanie czujnika powinno być zrozumiane jako proces, który zapewnia idealne warunki do uzyskania rzetelnych i powtarzalnych danych, co jest kluczowe w kontekście norm jakościowych w przemysłach, gdzie precyzyjne pomiary są niezbędne. Brak znajomości tych różnic może prowadzić do błędów pomiarowych, które mogą negatywnie wpłynąć na jakość produkcji oraz bezpieczeństwo użytkowników końcowych. Dlatego zrozumienie, na czym polega zerowanie średnicówki czujnikowej, i jakie standardy są z tym związane, jest niezbędne w każdym laboratorium metrologicznym.

Pytanie 26

Jakie jest zadanie gaźnika w pojeździe?

A. dozowanie paliwa i powietrza

B. pompowanie paliwa

C. podgrzewanie powietrza

D. regulowanie strumienia wtrysku

Gaźnik odgrywa kluczową rolę w silniku spalinowym, odpowiadając za dozowanie paliwa i powietrza do mieszanki paliwowej, która jest następnie dostarczana do cylindrów silnika. Właściwe proporcje tego połączenia są istotne dla efektywności spalania, co ma bezpośredni wpływ na osiągi silnika oraz emisję spalin. W praktyce, gaźniki są projektowane w taki sposób, aby zapewnić optymalne mieszanie paliwa i powietrza w różnych warunkach pracy silnika, takich jak różne prędkości obrotowe czy obciążenia. Przykładem zastosowania dobrych praktyk w konstrukcji gaźników jest zastosowanie dławików, które regulują przepływ powietrza, co pozwala na precyzyjne dostosowanie mieszanki do aktualnych potrzeb silnika. Wiedza na temat działania gaźnika ma kluczowe znaczenie dla mechaników i inżynierów zajmujących się diagnostyką i naprawą układów zasilania w silnikach spalinowych.

Pytanie 27

Charakterystykę zewnętrzną silnika wykonuje się podczas

A. testu dymomierzem

B. testu na hamowni

C. próby drogowej

D. badania skanerem diagnostycznym

Test dymomierzem, próba drogowa oraz badanie skanerem diagnostycznym to metody, które mają swoje specyficzne zastosowania, ale nie są odpowiednie do określania charakterystyki zewnętrznej silnika w kontekście wydajności i mocy. Test dymomierzem koncentruje się na pomiarze emisji spalin, co jest istotne w kontekście oceny ekologicznej, ale nie dostarcza informacji o mocy czy momencie obrotowym silnika. Próba drogowa z kolei dostarcza informacji o zachowaniu pojazdu w realnych warunkach, jednak wyniki mogą być zafałszowane przez zmienne zewnętrzne, takie jak warunki atmosferyczne czy stan nawierzchni, przez co nie można uzyskać precyzyjnych danych dotyczących wydajności silnika. Badanie skanerem diagnostycznym skupia się na analizie błędów systemów elektronicznych i nie jest właściwym narzędziem do oceny charakterystyki silnika. Te podejścia mogą prowadzić do mylnego wniosku, że są one wystarczające do oceny silnika, co jest błędne. Zrozumienie różnicy między tymi metodami jest kluczowe dla profesjonalistów w dziedzinie mechaniki i inżynierii samochodowej, aby właściwie dobierać narzędzia do analizy silników i ich parametrów.

Pytanie 28

Czujniki magnetoindukcyjne wykorzystywane w systemach zapłonowych silników ZI zlikwidowały

A. czujnik położenia wału korbowego silnika

B. cewkę zapłonową

C. rozdzielacz zapłonu

D. przerywacz

Czujniki magnetoindukcyjne, stosowane w układach zapłonowych silników z zapłonem iskrowym (ZI), pełnią kluczową rolę w precyzyjnym określaniu momentu zapłonu mieszanki paliwowo-powietrznej. Dzięki zastosowaniu tych czujników, możliwe stało się wyeliminowanie przerywacza, który dawniej był elementem odpowiedzialnym za przerywanie obwodu w celu generowania impulsu zapłonowego. Przerywacz, jako mechaniczny element, był podatny na zużycie oraz wymagał regularnej konserwacji, co wpływało na niezawodność całego układu zapłonowego. Współczesne czujniki magnetoindukcyjne, działające na zasadzie indukcji elektromagnetycznej, umożliwiają bezpośrednie generowanie sygnałów elektrycznych w odpowiednich momentach, co zwiększa efektywność i dokładność zapłonu. Zastosowanie tych czujników nie tylko upraszcza konstrukcję układu zapłonowego, ale także przyczynia się do zmniejszenia emisji spalin oraz poprawy osiągów silnika. W branży motoryzacyjnej dąży się do minimalizacji liczby elementów mechanicznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 29

Podczas pomiaru ciśnienia sprężania zauważono, że w jednym cylindrze wartość ta jest zbyt niska. Wykonanie próby olejowej nie zmieniło wartości ciśnienia sprężania. Taki rezultat może wskazywać na uszkodzenie

A. pierścieni tłokowych

B. uszczelniaczy zaworowych

C. panewki sworznia tłokowego

D. przylgni zaworów

Odpowiedzi takie jak "uszczelniaczy zaworów", "pierścieni tłokowych" oraz "panewki sworznia tłokowego" są niewłaściwe w kontekście opisanego problemu. Uszczelniacze zaworów, choć mogą wpływać na ciśnienie sprężania, przede wszystkim zapobiegają przedostawaniu się oleju do komory spalania, co niekoniecznie powoduje spadek ciśnienia sprężania w sprężarce. Niska wartość ciśnienia sprężania nie jest bezpośrednim wskazaniem ich uszkodzenia. Pierścienie tłokowe odpowiadają za uszczelnienie komory spalania, a ich zużycie zazwyczaj ujawnia się w próbie olejowej, która w tym przypadku nie wykazała wzrostu ciśnienia, co eliminowało tę przyczynę. Jeśli chodzi o panewkę sworznia tłokowego, jej uszkodzenie zazwyczaj skutkuje innymi objawami, takimi jak hałas lub drgania, a nie spadkiem ciśnienia sprężania. Typowym błędem myślowym jest zakładanie, że wszystkie elementy silnika są ze sobą bezpośrednio związane, co prowadzi do mylnych wniosków. Wiedza na temat funkcji poszczególnych komponentów silnika oraz ich interakcji jest kluczowa dla prawidłowej diagnostyki i naprawy, co jest podkreślane w standardach jakościowych funkcjonujących w branży motoryzacyjnej. Zrozumienie tych zależności jest niezbędne dla efektywnego rozwiązywania problemów związanych z silnikami spalinowymi.

Pytanie 30

Przyczyną „przekrzywienia” koła kierownicy w lewą stronę, po uprzednim najechaniu prawym przednim kołem w dużą wyrwę nawierzchni jezdni, może być

A. zmiana wyważenia koła.

B. uszkodzenie kordu opony.

C. skrzywienie rantu obręczy koła.

D. skrzywienie drążka kierowniczego.

Prawidłowo skojarzyłeś objaw z elementem układu kierowniczego. „Przekrzywienie” koła kierownicy po mocnym uderzeniu kołem w dziurę bardzo często oznacza, że doszło do trwałego odkształcenia elementów odpowiedzialnych za geometrię kół, a najczęściej właśnie drążka kierowniczego lub jego końcówki. Drążek łączy przekładnię kierowniczą ze zwrotnicą, więc jeśli się skrzywi, zmienia efektywną długość tego połączenia. W praktyce jedno koło ustawia się pod innym kątem niż drugie, a kierownica, żeby auto jechało prosto, musi być obrócona na bok. To klasyczny objaw rozjechanej zbieżności po uderzeniu. W warsztacie zgodnie z dobrą praktyką po takim zdarzeniu wykonuje się przegląd zawieszenia i układu kierowniczego: sprawdza się luz na końcówkach drążków, stan wahaczy, sworzni, amortyzatorów oraz wykonuje pełny pomiar geometrii na płycie pomiarowej lub ramie 3D. Jeśli drążek jest skrzywiony choćby minimalnie, powinien być wymieniony – prostowanie jest niezgodne ze standardami bezpieczeństwa, bo materiał jest już osłabiony. Po wymianie elementów zawsze ustawia się zbieżność i centralne położenie kierownicy. Z mojego doświadczenia, jeżeli klient mówi „wjechałem w wielką dziurę i od tej pory kierownica krzywo”, to w 8 na 10 przypadków winny jest właśnie drążek, ewentualnie końcówka drążka, a nie opona czy samo wyważenie. To też dobra wskazówka diagnostyczna na egzaminie i w realnej pracy: nagła zmiana po jednym, konkretnym uderzeniu = szukamy uszkodzenia mechanicznego elementów odpowiedzialnych za geometrię kół.

Pytanie 31

Na rysunku przedstawiono układ hamulcowy bębnowy z systemem rozpierania szczęk

A. duo-duplex.

B. samowzmacniający.

C. duplex.

D. simplex.

Poprawnie rozpoznany został hamulec bębnowy typu simplex. W tym rozwiązaniu obie szczęki są rozpierane jednym cylindrem roboczym, najczęściej umieszczonym u góry, a na dole znajduje się regulowany rozpierak lub stały sworzeń oporowy. Jedna szczęka pracuje jako wiodąca (self-energizing), druga jako zwrotna, co daje umiarkowaną siłę hamowania, ale konstrukcja jest prosta, tania i bardzo niezawodna. W praktyce właśnie układ simplex spotyka się masowo na tylnych osiach samochodów osobowych, zwłaszcza tam, gdzie hamulec bębnowy jest zintegrowany z hamulcem postojowym. Moim zdaniem to taki klasyk warsztatowy – jak ktoś umie dobrze złożyć i wyregulować simplex, to z resztą bębnów też sobie poradzi. W tym typie ważna jest prawidłowa orientacja szczęk: szczęka wiodąca musi być ustawiona w kierunku obrotu bębna przy jeździe do przodu, bo tylko wtedy wykorzystuje efekt samowzmacniania. Z punktu widzenia dobrych praktyk serwisowych trzeba zwracać uwagę na równomierne zużycie okładzin, stan sprężyn powrotnych oraz szczelność cylindra – nieszczelność szybko powoduje zapieczenie szczęk i spadek skuteczności. W systemach z ABS poprawne działanie układu simplex ma wpływ na prawidłową pracę modulatora ciśnienia, dlatego producenci w instrukcjach serwisowych kładą nacisk na właściwy montaż szczęk i dokładne odpowietrzenie obwodu hamulcowego.

Pytanie 32

Po wykonanej naprawie układu hamulcowego należy wykonać

A. odczyt kodów błędów sterownika ABS.

B. pomiar długości drogi hamowania pojazdu.

C. test na stanowisku rolkowym.

D. test na szarpaku.

Po naprawie układu hamulcowego sprawdzenie hamulców na stanowisku rolkowym jest najbardziej profesjonalną i zgodną z praktyką warsztatową metodą weryfikacji. Stanowisko rolkowe pozwala na dokładny pomiar sił hamowania na każdym kole osobno, ocenę równomierności hamowania między lewą a prawą stroną osi oraz wykrycie różnic, które gołym okiem czy podczas zwykłej jazdy próbnej są praktycznie niewidoczne. Na rolkach widzisz od razu, czy tłoczki w zaciskach pracują poprawnie, czy nie ma przycierania, czy korektor siły hamowania działa, a także czy hamulec postojowy trzyma z odpowiednią siłą. Moim zdaniem to jest taki „rentgen” układu hamulcowego – daje twarde, mierzalne wyniki, a nie tylko subiektywne odczucia. W wielu serwisach i na stacjach kontroli pojazdów jest to standardowa procedura po poważniejszych naprawach hamulców, np. po wymianie zacisków, przewodów hamulcowych, cylinderków, przewodów elastycznych czy po większej ingerencji w układ ABS/ESP. Dodatkowo na wydruku z rolkowego testera hamulców masz czarno na białym: wartości sił hamowania, procentową różnicę między kołami, skuteczność hamulca roboczego i postojowego. To się przydaje nie tylko diagnostycznie, ale też jako dokumentacja serwisowa – można pokazać klientowi, że układ hamulcowy po naprawie spełnia wymagania. W praktyce dobrze jest po każdej ingerencji w hydraulikę układu hamulcowego (odpowietrzanie, wymiana przewodów, wymiana cylinderków) zakończyć pracę właśnie testem na rolkach, bo to najpewniejsza metoda wykrycia ukrytych problemów, które mogłyby później wyjść na drodze, a tego zdecydowanie chcemy uniknąć.

Pytanie 33

Aby wykonać badanie diagnostyczne głośności dźwięku z układu wydechowego pojazdu, należy zastosować

A. aerometr

B. refraktometr

C. stetoskop

D. sonometr

Sonometra jest urządzeniem służącym do pomiaru natężenia dźwięku. W kontekście diagnostyki układu wydechowego pojazdu, jest to kluczowe narzędzie, które pozwala na dokładne określenie poziomu hałasu generowanego przez wydech. Zgodnie z normami branżowymi, takimi jak ISO 362, pomiary hałasu powinny być przeprowadzane w kontrolowanych warunkach, a sonometr dostarcza precyzyjnych danych, które mogą być pomocne w ocenie zgodności z wymaganiami dotyczącymi emisji dźwięku. Praktyczne zastosowanie sonometru pozwala na identyfikację potencjalnych problemów z układem wydechowym, takich jak nieszczelności lub uszkodzenia tłumika, co może wpływać na przepisy dotyczące ochrony środowiska oraz komfort użytkowania pojazdu. Właściwe użycie sonometru wymaga znajomości technik pomiarowych oraz interpretacji wyników, co jest niezbędne dla profesjonalnych diagnostyków i mechaników samochodowych.

Pytanie 34

Na rysunku przedstawiono tabliczkę identyfikacyjną pojazdu, z której można odczytać, że pojazd jest przystosowany do ciągania przyczep o dopuszczalnej masie całkowitej (DMC) równej

A. 970 kg

B. 860 kg

C. 1625 kg

D. 900 kg

Wskazanie 970 kg jako DMC przyczepy wynika z prawidłowej interpretacji danych z tabliczki identyfikacyjnej, a nie z prostego odczytania którejś z liczb. Na tabliczce widzisz dwie pierwsze wartości: 1625 kg oraz 2595 kg. Pierwsza to dopuszczalna masa całkowita pojazdu (DMC pojazdu), druga to dopuszczalna masa całkowita zespołu pojazdów, czyli samochód plus przyczepa. Zgodnie z zasadą stosowaną w homologacji i opisaną w przepisach, maksymalną dopuszczalną masę całkowitą przyczepy oblicza się jako różnicę: DMC zespołu minus DMC pojazdu. Tutaj: 2595 kg – 1625 kg = 970 kg. I to jest właśnie wartość, o którą pyta zadanie. Dane 900 kg i 860 kg umieszczone przy oznaczeniach osi (1 i 2) dotyczą dopuszczalnego obciążenia pojedynczych osi pojazdu i nie mają bezpośrednio nic wspólnego z masą przyczepy. W praktyce, jako mechanik albo diagnosta, musisz umieć takie rzeczy czytać „z marszu”, bo od tego zależy, czy pojazd będzie eksploatowany zgodnie z warunkami homologacji i przepisami ruchu drogowego. Moim zdaniem to jest klasyczna rzecz, którą dobrze opanować: przy przyjmowaniu auta do montażu haka, przy doborze przyczepy dla klienta, a nawet przy doradzaniu w stacji kontroli pojazdów. W dobrych warsztatach zawsze sprawdza się DMC pojazdu, DMC zespołu i dopuszczalne naciski na osie, żeby uniknąć przeciążenia konstrukcji, nadmiernego zużycia hamulców i opon oraz problemów przy badaniu technicznym czy kontroli drogowej.

Pytanie 35

Wymieniając elementy układu wydechowego,

A. można stosować rury o mniejszej średnicy.

B. pojemność układu musi pozostać taka sama.

C. można usunąć łącznik elastyczny (plecionkę).

D. zamiast katalizatora można zastosować tłumik.

W tym pytaniu chodzi o zachowanie prawidłowych parametrów pracy układu wydechowego po wymianie jego elementów. Odpowiedź „pojemność układu musi pozostać taka sama” jest trafna, bo konstruktor silnika dobiera długości i średnice rur, objętość tłumików, komór i katalizatora tak, żeby uzyskać odpowiednie ciśnienie wsteczne, tłumienie hałasu oraz spełnić normy emisji spalin. Jeżeli podczas naprawy zmienimy znacząco pojemność układu (np. zastosujemy dużo mniejszy lub dużo większy tłumik, inny kształt puszki, skrócimy układ), to zmieniają się warunki przepływu spalin. Może to powodować spadek mocy, gorsze wkręcanie się silnika na obroty, większe zużycie paliwa, a czasem nawet problemy z odczytami sondy lambda i pracą sterownika silnika. W praktyce przy wymianie stosuje się elementy o zbliżonej lub tej samej kubaturze i przebiegu rur jak oryginał (OE lub dobrej jakości zamiennik), właśnie po to, żeby nie rozjechać charakterystyki silnika. Moim zdaniem to jest taki typowy błąd „tunerski”: ktoś wstawia zupełnie inny, pusty przelotowy tłumik albo usuwa jeden z elementów i potem dziwi się, że auto jedzie gorzej, mimo że jest głośniejsze. Warsztatowo dobra praktyka jest prosta: zachować podobną średnicę, długość i objętość układu, unikać drastycznych przeróbek, trzymać się dokumentacji producenta. Wtedy układ wydechowy dalej spełnia normy hałasu, emisji i nie psuje charakterystyki momentu obrotowego.

Pytanie 36

Zawsze powinno się zaczynać diagnostykę układu kontroli trakcji od

A. odczytania pamięci błędów sterownika

B. sprawdzenia poziomu płynu hamulcowego w zbiorniczku

C. balansowania kół pojazdu

D. potwierdzenia ciśnienia w ogumieniu pojazdu

Praktyka rozpoczynania diagnostyki układu kontroli trakcji od kontroli poziomu płynu hamulcowego, wyważenia kół lub ciśnienia w ogumieniu jest nieuzasadniona, gdyż te czynności nie dostarczają bezpośrednich informacji o stanie systemów elektronicznych pojazdu. Poziom płynu hamulcowego, choć ważny dla ogólnego bezpieczeństwa, nie ma bezpośredniego wpływu na funkcjonowanie systemu kontroli trakcji, który opiera się głównie na danych z czujników i algorytmach sterujących. W przypadku wyważenia kół, to działanie jest istotne dla stabilności pojazdu, ale nie wskazuje na ewentualne problemy z elektroniką, które mogą wpływać na kontrolę trakcji. Ciśnienie w ogumieniu jest równie ważne, gdyż niewłaściwe ciśnienie może wpłynąć na przyczepność, jednak również nie jest to informacja, która poprowadzi technika w stronę usterek w systemie elektronicznym. Typowe błędy w myśleniu polegają na braku zrozumienia różnicy między aspektami mechanicznymi a elektronicznymi, co prowadzi do niewłaściwego kierowania diagnostyki. Odpowiednie podejście diagnostyczne powinno być oparte na analizie elektronicznych danych i pamięci błędów, a nie na rutynowych kontrolach płynów czy ciśnienia, które mogą jedynie zakłócić proces diagnostyczny i wydłużyć czas usunięcia usterki.

Pytanie 37

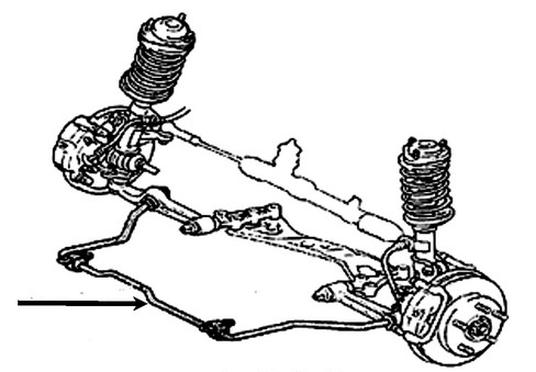

W układzie zawieszenia, wskazany element, to drążek

A. poprzeczny.

B. wzdłużny.

C. reakcyjny.

D. stabilizatora.

Drążek stabilizatora odgrywa kluczową rolę w układzie zawieszenia, a jego głównym zadaniem jest redukcja przechyłów nadwozia podczas manewrowania, zwłaszcza w zakrętach. Współczesne pojazdy, wyposażone w zaawansowane systemy zawieszenia, często korzystają z drążków stabilizatora, aby poprawić stabilność i komfort jazdy. Drążek ten łączy lewą i prawą stronę zawieszenia, co umożliwia równomierne rozłożenie sił działających na pojazd. Przykładem zastosowania drążka stabilizatora są samochody osobowe, w których jego obecność znacząco wpływa na dynamikę jazdy, zapewniając lepszą przyczepność i kontrolę nad pojazdem. W wielu standardach branżowych, takich jak ISO 26262 dotyczący bezpieczeństwa funkcjonalnego w pojazdach, podkreśla się znaczenie odpowiedniego projektowania i stosowania elementów zawieszenia, w tym drążków stabilizatora, w celu zapewnienia stabilności i bezpieczeństwa pojazdów.

Pytanie 38

Linią krawędziowego i szczelinomierza używa się do weryfikacji kadłuba i głowicy silnika, aby zmierzyć

A. prostokątność.

B. szczelność.

C. równość.

D. płaskość.

W tym pytaniu chodzi dokładnie o to, do czego w praktyce warsztatowej używa się linii krawędziowej (liniału) razem ze szczelinomierzem przy sprawdzaniu kadłuba i głowicy silnika. Ten komplet służy właśnie do oceny płaskości powierzchni przylgowych, czyli tego, czy dana płaszczyzna nie jest zwichrowana, wklęsła albo wypukła. Kładzie się liniał krawędziowy na obrobionej powierzchni głowicy lub bloku i w różnych kierunkach (wzdłuż, w poprzek, po przekątnych) sprawdza się, czy między liniałem a powierzchnią przechodzi listka szczelinomierza. Jeżeli pod światło widać prześwit i da się wsunąć listki np. 0,05 mm, to znaczy że płaskość jest przekroczona. W dokumentacji serwisowej producent zwykle podaje dopuszczalną nierówność płaskości, najczęściej rzędu setnych milimetra na całą długość głowicy. Jeżeli wynik pomiaru wychodzi poza normę, głowica kwalifikuje się do planowania albo wymiany. W praktyce, przy każdej wymianie uszczelki pod głowicą, dobrą praktyką jest sprawdzenie płaskości zarówno głowicy, jak i górnej płaszczyzny bloku. Z mojego doświadczenia wielu mechaników to trochę bagatelizuje, a potem wraca temat przedmuchanej uszczelki. Liniał krawędziowy musi być narzędziem wzorcowym, prostym i nieporysowanym, a pomiar wykonuje się na czystej, odtłuszczonej powierzchni. Takie podejście jest zgodne z instrukcjami serwisowymi większości producentów silników i ogólnie z dobrą praktyką w mechanice precyzyjnej.

Pytanie 39

Hybrydowy napęd to wykorzystanie w pojeździe jednostki napędowej

A. wysokoprężnej

B. elektrycznej

C. z zapłonem iskrowym

D. spalinowej z elektryczną

Napęd hybrydowy w pojazdach oznacza zastosowanie zarówno silnika spalinowego, jak i elektrycznego w celu optymalizacji efektywności energetycznej oraz zmniejszenia emisji spalin. W praktyce oznacza to, że pojazdy hybrydowe mogą korzystać z mocy silnika spalinowego podczas jazdy na autostradzie, gdzie wymagana jest większa moc, natomiast w warunkach miejskich, gdzie prędkości są niższe, silnik elektryczny może działać samodzielnie. Taki system przyczynia się do znacznego obniżenia zużycia paliwa i redukcji emisji CO2, co jest zgodne z globalnymi standardami w zakresie ochrony środowiska. Przykłady zastosowania obejmują popularne modele samochodów takie jak Toyota Prius czy Honda Insight, które udowodniły, że hybrydowe napędy są nie tylko technologicznie zaawansowane, ale również ekonomicznie opłacalne dla użytkowników. Standardy dotyczące emisji spalin, takie jak Euro 6, kładą nacisk na rozwój technologii hybrydowych, co potwierdza ich rosnące znaczenie w branży motoryzacyjnej.

Pytanie 40

Diagnostyka systemu hamulcowego na stanowisku rolkowym nie umożliwia

A. ustalenia różnic sił hamowania na wszystkich kołach pojazdu

B. wykrycia deformacji oraz bicia tarcz hamulcowych

C. wykrycia owalizacji bębnów hamulcowych

D. oceny stopnia zużycia elementów ciernych

Wybór odpowiedzi dotyczącej oceny stopnia zużycia elementów ciernych jako poprawnej jest uzasadniony z punktu widzenia diagnostyki układu hamulcowego. Stanowisko rolkowe, używane do testowania hamulców, pozwala na analizę siły hamowania w warunkach dynamicznych, jednakże nie dostarcza informacji o stopniu zużycia klocków czy szczęk hamulcowych. Zużycie tych elementów jest oceniane na podstawie grubości materiału ciernego, a nie na podstawie testów na rolkach. W praktyce, monitoring zużycia elementów ciernych powinien odbywać się podczas regularnych przeglądów technicznych, gdzie możliwa jest wizualna inspekcja oraz pomiar grubości klocków. Standardy takie jak ECE R90 w Europie wymagają, by części zamienne były identyczne pod względem jakości i wydajności z oryginalnymi elementami. Dlatego wiedza o zużyciu elementów ciernych jest kluczowa dla zapewnienia bezpieczeństwa pojazdu oraz efektywności układu hamulcowego.

Rozpocznij nowy egzamin

Powrót do strony głównej
