Pytanie 1

Podczas podłączania czujki akustycznej typu NC do centrali alarmowej w układzie EOL, trzeba szeregowo z kontaktem alarmowym tej czujki podłączyć

A. termistor

B. diodę

C. kondensator

D. rezystor

Podłączenie rezystora szeregowo ze stykiem alarmowym czujki akustycznej typu NC (Normalnie Zamknięty) w konfiguracji EOL (End of Line) jest kluczowe dla zapewnienia właściwego działania systemu alarmowego. Rezystor pełni rolę elementu zabezpieczającego oraz sygnalizującego stan linii. W konfiguracji EOL, rezystor jest umieszczony na końcu obwodu, co pozwala na monitorowanie wartości rezystancji. W przypadku zwarcia, rezystancja liniowa spadnie, co aktywuje alarm. Natomiast w przypadku otwarcia linii, rezystancja wzrośnie, również inicjując sygnał alarmowy. Zastosowanie rezystora zgodnie z normami, takimi jak EN 50131, zapewnia większą niezawodność systemu alarmowego, a także minimalizuje ryzyko fałszywych alarmów. Przykładowo, w instalacjach monitorujących systemy zabezpieczeń, takich jak ochrona obiektów, poprawne użycie rezystora EOL jest standardem branżowym, który zwiększa efektywność i bezpieczeństwo systemu.

Pytanie 2

Aby zmierzyć rezystancję rezystora za pomocą metody technicznej, należy użyć

A. dwóch watomierzy

B. częstotliwościomierza

C. dwóch woltomierzy

D. woltomierza i amperomierza

Aby zmierzyć rezystancję rezystora metodą techniczną, najlepszym rozwiązaniem jest użycie woltomierza i amperomierza. Ta metoda polega na pomiarze spadku napięcia na rezystorze oraz prądu płynącego przez ten rezystor. Zgodnie z prawem Ohma, rezystancję (R) można obliczyć za pomocą równania R = U/I, gdzie U to napięcie mierzone w woltach, a I to prąd mierzony w amperach. Taki pomiar jest praktyczny w laboratoriach, gdzie precyzyjne wyniki są kluczowe. Warto również zauważyć, że stosowanie tej metody wymaga dobrej znajomości obsługi multimetru oraz umiejętności interpretacji wyników, co jest standardem w pracy z układami elektronicznymi. Woltomierze oraz amperomierze są powszechnie wykorzystywane w diagnostyce i konserwacji urządzeń elektrycznych, a ich zastosowanie w pomiarach rezystancji pozwala na uzyskanie dokładnych danych o stanie komponentów. W praktyce, pomiar rezystancji w ten sposób jest nie tylko dokładny, ale również umożliwia identyfikację problemów w układzie, co jest istotne w inżynierii elektronicznej.

Pytanie 3

W tabeli podano parametry katalogowe wybranych diod LED. Uszereguj rosnąco względem napięcia przewodzenia diody LED czterech różnych barw.

Parametry katalogowe wybranych diod LED
Soczewka w kolorze żółtym Długość emitowanej fali: 589 nm Jasność: 40 mcd Kąt świecenia: 60° Parametry pracy: IF: 25 mA, VF: 2,0 V	Soczewka w kolorze zielonym Długość emitowanej fali: 571 nm Jasność: 100÷150 mcd Kąt świecenia: 50° Parametry pracy: IF: 20 mA, VF: 2,3÷2,5 V	Soczewka w kolorze czerwonym Długość emitowanej fali: 625-645 nm Jasność: 450÷800 mcd Kąt świecenia: 70° Parametry pracy: IF: 20 mA, VF: 1,8÷1,9 V	Soczewka w kolorze niebieskim Długość emitowanej fali: 470 nm Jasność: 1000 mcd Kąt świecenia: 30° Parametry pracy: IF: 25 mA, VF: 3,2 V

A. Niebieska, czerwona, zielona, żółta.

B. Czerwona, zielona, żółta, niebieska.

C. Czerwona, żółta, zielona, niebieska.

D. Niebieska, czerwona, żółta, zielona.

Twoja odpowiedź jest poprawna, ponieważ poprawnie uszeregowałeś diody LED według ich napięcia przewodzenia. Dioda czerwona, z napięciem 1,8-1,9 V, charakteryzuje się najniższym napięciem, co czyni ją pierwszą w kolejności. Następnie znajduje się dioda żółta o napięciu 2,0 V, która jest wyższa od czerwonej, ale niższa od kolejnych kolorów. Dioda zielona, z napięciem 2,3-2,5 V, zajmuje trzecie miejsce, a na końcu jest dioda niebieska z napięciem 3,2 V. Zrozumienie tego porządku jest niezbędne przy projektowaniu obwodów z diodami LED, ponieważ właściwe dobranie diod do zastosowania wymaga znajomości ich parametrów elektrycznych. Przykładowo, w aplikacjach oświetleniowych, gdzie kluczowe są oszczędności energetyczne oraz długowieczność komponentów, dobór diod LED o odpowiednich napięciach przewodzenia jest istotny dla zapewnienia stabilności obwodu. Dlatego warto zwracać uwagę na te parametry podczas projektowania układów elektronicznych.

Pytanie 4

W układzie filtru górnoprzepustowego pulsację graniczną ωgr wyznacza się korzystając z warunku R=Xc. Dobierz wartość rezystancji R aby pulsacja graniczna była równa 10⁶ rad/s.

A. 10 Ω

B. 1 MΩ

C. 1 kΩ

D. 100 kΩ

Aby pulsacja graniczna ωgr wynosiła 10^6 rad/s w układzie filtru górnoprzepustowego z kondensatorem o pojemności 1 nF, wartość rezystancji R musi być równa 1 kΩ. W tym przypadku warunek R = Xc, gdzie Xc to reaktancja kondensatora, jest kluczowy. Reaktancję kondensatora obliczamy ze wzoru Xc = 1/(ω * C), gdzie ω to pulsacja, a C to pojemność. Podstawiając wartości, otrzymujemy Xc = 1/(10^6 * 1*10^-9) = 1 kΩ. Zatem, wybierając rezystancję R równą 1 kΩ, zapewniamy, że układ osiągnie pożądane parametry, co jest zgodne z obowiązującymi standardami projektowania filtrów. Tego typu filtry są powszechnie stosowane w elektronice, na przykład w audio, w celu eliminacji niskoczęstotliwościowych zakłóceń. Dobrze zaprojektowany filtr górnoprzepustowy zapewnia lepszą jakość sygnału i wydajność obwodów. Zrozumienie działania takich układów jest fundamentalne dla inżynierów elektroniki.

Pytanie 5

Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed

A. porażeniem przez wysokie napięcie

B. poparzeniem spoiwem o wysokiej temperaturze

C. uszkodzeniem układów scalonych

D. uszkodzeniem narzędzi montażowych

Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone pełni kluczową rolę w ochronie wrażliwych komponentów elektronicznych przed uszkodzeniem. Uziemienie pozwala na odprowadzenie ładunków statycznych, które mogą gromadzić się na ciele pracownika, co jest szczególnie istotne w kontekście pracy z układami scalonymi. Stanowią one elementy o małych wymiarach i dużej wrażliwości na zmiany potencjału elektrycznego. Niekontrolowane wyładowania elektrostatyczne (ESD) mogą prowadzić do uszkodzenia delikatnych struktur wewnętrznych układów, co często skutkuje ich całkowitą awarią. W praktyce, stosowanie opasek uziemiających jest szeroko rekomendowane przez organizacje standaryzacyjne, takie jak IPC (Institute for Printed Circuits) oraz ANSI/ESD S20.20, które definiują najlepsze praktyki w zakresie ochrony ESD. Regularne używanie takich rozwiązań w środowiskach montażowych oraz serwisowych jest niezbędne dla zapewnienia długotrwałej funkcjonalności i niezawodności układów scalonych.

Pytanie 6

Jakie urządzenie należy zastosować do pomiaru indukcyjności cewki?

A. mostka RLC

B. analizatora

C. watomierza

D. omomierza

Odpowiedź 'mostek RLC' jest prawidłowa, ponieważ mostek RLC jest dedykowanym narzędziem do pomiaru indukcyjności, pojemności oraz rezystancji. Działa na zasadzie porównywania nieznanej wartości z wartościami referencyjnymi, co pozwala na uzyskanie dokładnych wyników. W praktyce, mostki RLC są często wykorzystywane w laboratoriach oraz w przemyśle elektronicznym do testowania komponentów, gdzie precyzyjne pomiary indukcyjności są kluczowe, np. w projektowaniu filtrów, transformatorów czy cewek. Standardy branżowe, takie jak normy IEC, podkreślają znaczenie stosowania odpowiednich narzędzi do pomiarów w celu zapewnienia jakości oraz bezpieczeństwa urządzeń elektronicznych. Dodatkowo, mostek RLC pozwala na przeprowadzenie analizy rezonansowej, co ma istotne znaczenie w zastosowaniach RF (radiofrekwencyjnych), gdzie zachowanie indukcyjności w określonych warunkach częstotliwościowych jest kluczowe dla prawidłowego funkcjonowania obwodów.

Pytanie 7

Przedstawione na ilustracji oprogramowanie stosowane jest do

A. programowania kanałów cyfrowych w telewizorze.

B. monitorowania w systemach telewizji dozorowej.

C. monitorowania aktywności użytkowników w Internecie.

D. diagnostyki twardych dysków w komputerach PC.

Odpowiedź dotycząca monitorowania w systemach telewizji dozorowej jest prawidłowa, gdyż oprogramowanie przedstawione na ilustracji zawiera elementy charakterystyczne dla systemów CCTV. Funkcje takie jak 'Monitoring', 'Dziennik zdarzeń' oraz 'Ustawienia kamer' sugerują, że to narzędzie umożliwia nie tylko podgląd w czasie rzeczywistym, ale także archiwizację zdarzeń oraz konfigurację kamer. W praktyce, systemy monitoringu wizyjnego są kluczowe w zapewnieniu bezpieczeństwa obiektów, a ich zastosowanie obejmuje zarówno budynki komercyjne, jak i prywatne posesje. W kontekście standardów branżowych, takie oprogramowanie powinno spełniać normy dotyczące prywatności oraz ochrony danych, takie jak RODO, co wymusza na użytkownikach odpowiedzialne zarządzanie zebranymi informacjami. Używanie nowoczesnych systemów monitorujących może również obejmować integrację z systemami alarmowymi oraz analizę obrazu przy użyciu sztucznej inteligencji, co zwiększa efektywność nadzoru.

Pytanie 8

Która z podanych cech nie charakteryzuje się właściwościami idealnego wzmacniacza operacyjnego?

A. Nieskończenie szeroki zakres przenoszenia

B. Nieskończenie wielkie różnicowe wzmocnienie napięciowe

C. Nieskończenie wielka rezystancja wejściowa

D. Nieskończenie wielka rezystancja wyjściowa

Nieskończona duża rezystancja wyjściowa jest cechą, która nie opisuje idealnego wzmacniacza operacyjnego. W idealnym wzmacniaczu operacyjnym zakłada się, że rezystancja wyjściowa powinna być nieskończenie mała, co pozwala na uzyskanie maksymalnej mocy wyjściowej i minimalizację strat sygnału przy obciążeniu. W praktyce oznacza to, że wzmacniacz operacyjny powinien być w stanie dostarczyć sygnał do obciążenia bez zauważalnej zmiany napięcia wyjściowego. Na przykład, w zastosowaniach audio, niską rezystancję wyjściową wzmacniacza operacyjnego zapewnia, że poziom sygnału nie ulega degradacji, co przekłada się na lepszą jakość dźwięku. Takie podejście jest zgodne ze standardami branżowymi, gdzie oczekuje się, że wzmacniacze operacyjne będą miały zdolność do pracy w różnych warunkach obciążenia. Rezystancja wyjściowa na poziomie zbliżonym do zera pomaga również w stabilizacji sygnału podczas pracy w pętli sprzężenia zwrotnego, co jest kluczowe w wielu aplikacjach analogowych oraz cyfrowych.

Pytanie 9

Aby zweryfikować prawidłowość działania generatora funkcyjnego, należy wykorzystać

A. oscyloskopu

B. watomierza

C. omomierza

D. amperomierza

Oscyloskop jest narzędziem niezbędnym do analizy sygnałów elektrycznych, w tym tych generowanych przez generator funkcyjny. Umożliwia wizualizację przebiegów napięcia w funkcji czasu, co pozwala na ocenę kształtu, częstotliwości oraz amplitudy sygnału. W praktyce, podczas testowania generatora funkcyjnego, oscyloskop pozwala na identyfikację zniekształceń sygnału, które mogą wpływać na jego poprawność działania. Na przykład, jeśli sygnał powinien mieć kształt fali sinusoidalnej, oscyloskop pozwala na natychmiastowe zidentyfikowanie ewentualnych zniekształceń, co jest kluczowe w aplikacjach audio oraz telekomunikacyjnych. Stosowanie oscyloskopów zgodnie z normami branżowymi, takimi jak IEC 61010, zapewnia bezpieczeństwo i dokładność pomiarów. Warto również zaznaczyć, że w zaawansowanych zastosowaniach oscyloskop umożliwia analizę sygnałów wielokanałowych, co jest istotne przy testowaniu układów cyfrowych i analogowych w nowoczesnych systemach elektronicznych.

Pytanie 10

LED  EQU 1.7
     LJMP START
     ORG 100H
START:
     CLR LED ; włącz
     MOV A,#10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     SETB LED ; wyłącz
     MOV A,  #10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     LJMP START ; wróć do START

Przedstawiona sekwencja programu realizuje zmianę stanu diody LED co

A. 1 s

B. 0,01 s

C. 0,1 s

D. 10 s

Wybór odpowiedzi sugerującej dłuższe interwały czasowe, takie jak 10 s, 0,1 s czy 0,01 s, nie uwzględnia kluczowych zasad związanych z percepcją użytkownika oraz funkcjonalnością diody LED w praktycznych zastosowaniach. Przy zmianie stanu co 10 s, użytkownik może nie zauważyć zmiany, co czyni tę odpowiedź nieefektywną w kontekście sygnalizacji. Typowo w projektach elektronicznych diody LED są wykorzystywane jako wskaźniki, które muszą być wystarczająco widoczne, aby użytkownicy mogli na bieżąco kontrolować stan urządzenia. W przypadku zbyt szybkich interwałów, jak 0,1 s czy 0,01 s, dioda LED może migać z taką częstotliwością, że ludzkie oko nie jest w stanie zarejestrować zmian. Efekt ten prowadzi do nieczytelności sygnalizacji, co może wprowadzać użytkownika w błąd i skutkować błędnymi interpretacjami stanu urządzenia. Dokładne oszacowanie czasu, w którym dioda LED zmienia stan, powinno brać pod uwagę ergonomię i komfort użytkowania. W praktyce, czas zmiany stanu powinien być zaprojektowany tak, aby nie tylko spełniał funkcję informacyjną, ale także był zgodny z zasadami efektywności energetycznej urządzeń elektronicznych. Dlatego kluczowe jest, aby dobierać czasy w sposób przemyślany, stosując się do standardów branżowych oraz dobrych praktyk inżynieryjnych w projektowaniu systemów sygnalizacyjnych.

Pytanie 11

Na rysunku przedstawiono złącze interfejsu

A. DVI-A

B. HDMI

C. S-Video

D. FireWire

Złącze HDMI (High-Definition Multimedia Interface) to standard interfejsu, który jest obecnie powszechnie wykorzystywany w urządzeniach elektronicznych do przesyłania wysokiej jakości sygnału audio i wideo. Przedstawione na rysunku złącze z 19 pinami idealnie wpisuje się w specyfikację HDMI, co czyni je standardowym rozwiązaniem w kinach domowych, telewizorach, monitorach oraz laptopach. HDMI obsługuje różne rozdzielczości, w tym 4K i 8K, oraz zapewnia wsparcie dla różnych formatów audio, co czyni go niezwykle wszechstronnym narzędziem do transmisji multimediów. Dodatkowo, standard ten pozwala na przesyłanie sygnału z urządzeń przenośnych, jak smartfony czy tablety, co zwiększa jego funkcjonalność. HDMI wspiera także technologię HDCP (High-bandwidth Digital Content Protection), co jest istotne w kontekście ochrony treści cyfrowych. Warto również pamiętać, że HDMI ma wiele wersji, w tym HDMI 2.0 i 2.1, które oferują dodatkowe funkcje, takie jak zwiększona przepustowość i wsparcie dla dynamicznego HDR, co potwierdza jego znaczenie w nowoczesnej technologii multimedialnej.

Pytanie 12

Jakie parametry zasilacza są potrzebne do zasilenia 3 metrów taśmy LED, jeśli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 15 W

B. 12 V/1,2 A 9 W

C. 12 V/1,5 A 12 W

D. 12 V/1,2 A 6 W

Aby zasilić 3 metry taśmy LED o mocy 4,8 W na metr przy napięciu zasilania 12 V, należy obliczyć całkowite zapotrzebowanie na moc. Moc taśmy LED wynosi 4,8 W/m, więc dla 3 metrów mamy 4,8 W/m * 3 m = 14,4 W. Zasilacz powinien dostarczać moc większą niż zapotrzebowanie taśmy, aby zapewnić stabilność oraz wydajność. Wybierając zasilacz 12 V/1,5 A, otrzymujemy moc 12 V * 1,5 A = 18 W, co w pełni pokrywa wymagane 14,4 W. Dobre praktyki zalecają, aby zasilacz miał zapas mocy na poziomie przynajmniej 20% w stosunku do obliczonego zapotrzebowania, co przy 14,4 W daje nam 17,28 W. Dlatego zasilacz o parametrach 12 V/1,5 A 15 W jest odpowiedni, a jego wykorzystanie jest zgodne ze standardami zapewniającymi długotrwałą i bezpieczną pracę taśm LED w różnych zastosowaniach, takich jak oświetlenie wnętrz czy dekoracje. Zastosowanie zasilacza z odpowiednim zapasem mocy pozwala uniknąć problemów związanych z przegrzewaniem i zmniejsza ryzyko uszkodzenia komponentów.

Pytanie 13

Ilustracja przedstawia przerzutnik JK. Wejście C jest wyzwalane

A. stanem wysokim.

B. stanem niskim.

C. zboczem narastającym.

D. zboczem opadającym.

Odpowiedź "zboczem opadającym" jest poprawna, ponieważ przerzutnik JK z wyzwoleniem zboczem opadającym reaguje na sygnały zegarowe w momencie, gdy ich wartość zmienia się z wysokiej na niską. W przerzutnikach synchronicznych, oznaczenie to jest kluczowe, ponieważ definiuje moment, w którym przerzutnik zmienia swój stan na podstawie wartości sygnałów wejściowych J i K. W praktyce, takie przerzutniki są szeroko stosowane w systemach cyfrowych, takich jak rejestry, liczniki oraz w układach synchronizacji, gdzie wymagana jest precyzyjna kontrola zmian stanów. Przykładem może być zastosowanie przerzutnika JK w licznikach binarnych, które muszą reagować na konkretne zdarzenia w ściśle określonym momencie cyklu zegara. Warto również zwrócić uwagę na normy i standardy dotyczące projektowania układów cyfrowych, które zalecają użycie przerzutników wyzwalanych zboczem opadającym w aplikacjach wymagających stabilności i niezawodności działania.

Pytanie 14

Przestawione na rysunku elementy to

A. kondensatory.

B. potencjometry.

C. dławiki.

D. fotorezystory.

Dławiki, które rozpoznajesz na zdjęciu, to pasywne komponenty elektroniczne, których głównym zadaniem jest tłumienie zakłóceń w obwodach elektrycznych oraz stabilizacja prądów. Działają one na zasadzie indukcji elektromagnetycznej, co sprawia, że skutecznie ograniczają zmiany prądu w czasie, co jest niezwykle przydatne w aplikacjach, gdzie stabilność energii jest kluczowa, na przykład w zasilaczach czy filtrach. Dławiki są wykorzystywane w różnych układach elektronicznych, od prostych urządzeń domowych po skomplikowane systemy przemysłowe. Kluczowym elementem dławika jest uzwojenie na rdzeniu, który może być wykonany z różnych materiałów ferromagnetycznych, co wpływa na jego charakterystyki. Dlatego w inżynierii elektrycznej stosuje się standardy dotyczące projektowania dławików, aby zapewnić ich efektywność w redukcji zakłóceń i optymalizacji działania układów elektronicznych.

Pytanie 15

Na zdjęciu przedstawiono

A. koncentrator sieciowy.

B. przełącznik sieciowy.

C. punkt dostępowy.

D. modem kablowy.

Poprawna odpowiedź to modem kablowy, który jest kluczowym urządzeniem w domowych i biurowych sieciach komputerowych. Modem kablowy działa jako brama pomiędzy lokalną siecią a dostawcą internetu, umożliwiając przesyłanie danych za pomocą sygnału kablowego. Typowe oznaczenia na modemach kablowych, takie jak "Cable" dla połączenia do sieci kablowej, "Send" i "Receive" dla sygnalizacji transmisji danych, wskazują na ich funkcje. Porty, takie jak "Power", "Ethernet", "USB" oraz "Coax", są standardami branżowymi, które umożliwiają podłączenie urządzeń końcowych oraz zasilanie modemu. W praktyce, modem kablowy jest często używany w połączeniu z routerem, co tworzy domową sieć Wi-Fi, zapewniając dostęp do internetu dla wielu urządzeń jednocześnie. Zrozumienie funkcji i struktury modemu kablowego jest istotne dla każdego, kto chce efektywnie zarządzać swoją siecią domową czy biurową, a także dla techników zajmujących się instalacją i serwisowaniem takich urządzeń.

Pytanie 16

HDMI to standard wykorzystywany do przesyłania sygnału

A. cyfrowego wideo i dźwięku

B. cyfrowego dźwięku

C. analogowego obrazu

D. analogowego obrazu i dźwięku

HDMI, czyli High-Definition Multimedia Interface, to standardowy interfejs stworzony do przesyłania sygnałów wysokiej jakości audio i wideo w postaci cyfrowej. Umożliwia on jednoczesne przesyłanie wielu kanałów audio oraz obrazu w rozdzielczości HD i wyższej. W praktyce oznacza to, że podłączając urządzenie, takie jak telewizor czy monitor, do źródła sygnału, na przykład odtwarzacza Blu-ray czy komputera, użytkownik może cieszyć się krystalicznie czystym dźwiękiem i obrazem bez strat jakości. HDMI stało się de facto standardem w elektronice użytkowej, a jego wszechstronność znajduje zastosowanie w telewizorach, projektorach, konsolach do gier oraz systemach kina domowego. Dodatkowo, HDMI obsługuje różne technologie, takie jak CEC (Consumer Electronics Control), które pozwala na sterowanie wieloma urządzeniami za pomocą jednego pilota. Warto również wspomnieć o różnych wersjach HDMI, które oferują różne możliwości, między innymi obsługę 4K czy HDR, co dodatkowo zwiększa jego użyteczność w nowoczesnych zastosowaniach multimedialnych.

Pytanie 17

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem

Symbol	Maks. napięcie wejściowe	Napięcie wyjściowe	Maks. prąd wyjściowy	Typ obudowy
LM78M15	35 V	15 V	500 mA	TO-220
LM78S15	35 V	15 V	2 A	TO-220
LM7805	35 V	5 V	1 A	TO-220
LM79L15	-35 V	-15 V	100 mA	TO-92

A. LM78S15

B. LM78M15

C. LM79L15

D. LM7805

Stabilizator LM78S15 jest odpowiednią odpowiedzią, ponieważ jego wyjściowe napięcie wynoszące 15 V idealnie odpowiada wymaganiom schematu, gdzie napięcie U2 wynosi 15 V. Dodatkowo, maksymalny prąd wyjściowy stabilizatora wynoszący 2 A przewyższa wymagany prąd 1,8 A, co zapewnia wystarczającą rezerwę dla stabilnej pracy zasilacza. Wybór stabilizatora z odpowiednim napięciem i prądem jest kluczowy w praktyce, aby uniknąć uszkodzeń układów zasilanych, co jest zgodne z najlepszymi praktykami w projektowaniu zasilaczy. Używanie stabilizatorów, które nie spełniają minimalnych wymagań dotyczących napięcia lub prądu, może prowadzić do niestabilności pracy urządzenia, co jest niepożądane w aplikacjach wymagających niezawodności. Dodatkowo, warto dodać, że stabilizatory SMPS (Switched Mode Power Supply) są często stosowane w nowoczesnych projektach, choć LM78S15 należy do grupy stabilizatorów liniowych, które charakteryzują się prostotą zastosowania oraz niskim poziomem szumów, co czyni je popularnym wyborem w wielu projektach elektronicznych.

Pytanie 18

Jaką rolę pełni fotorezystor w wyłączniku zmierzchowym?

A. regulatora temperatury

B. detektora światła widzialnego

C. czujnika wilgoci

D. detektora drgań

Fotorezystor, pełniący funkcję detektora światła widzialnego w wyłączniku zmierzchowym, działa na zasadzie zmiany swojej rezystancji w odpowiedzi na natężenie światła. Gdy poziom oświetlenia spada, rezystancja fotorezystora rośnie, co powoduje, że układ elektroniczny wykonuje odpowiednią akcję, na przykład włącza światło. Takie rozwiązanie jest szczególnie efektywne w automatyzacji systemów oświetleniowych w przestrzeniach zewnętrznych, takich jak ogrody, parkingi czy tereny rekreacyjne. Wysoka czułość oraz niskie koszty produkcji sprawiają, że fotorezystory są powszechnie stosowane w nowoczesnych układach automatyki budynkowej. Zgodnie z normami branżowymi, zaleca się ich wykorzystanie w systemach, które muszą reagować na zmiany oświetlenia w czasie rzeczywistym, co podnosi komfort użytkowania i efektywność energetyczną. Warto także zwrócić uwagę, że fotorezystory mogą być używane w połączeniu z innymi czujnikami, co zwiększa ich funkcjonalność i zastosowanie w różnych scenariuszach, takich jak inteligentne domy.

Pytanie 19

W dokumentacji serwisowej kamery znajduje się informacja: "kamerę zasilać napięciem stałym U = 12 V /15 W". Który zasilacz pozwoli na jednoczesne działanie czterech takich kamer?

A. 12 V AC/ 4 A

B. 12 V DC/ 6 A

C. 12 V AC/ 6 A

D. 12 V DC/ 4 A

Zasilacz 12 V DC/ 6 A jest odpowiedni, ponieważ kamera wymaga napięcia 12 V i mocy 15 W. Aby obliczyć, ile prądu potrzebuje jedna kamera, można użyć wzoru: moc (W) = napięcie (V) x prąd (A). Przekształcając wzór, otrzymujemy prąd = moc / napięcie, co daje 15 W / 12 V = 1,25 A na kamerę. W przypadku czterech kamer, potrzebujemy 4 x 1,25 A = 5 A. Zasilacz 12 V DC/ 6 A dostarcza wystarczającą moc, ponieważ jego wydajność przewyższa wymogi energetyczne kamer. Dobrą praktyką jest zawsze wybierać zasilacz o nieco większej wydajności, aby zapewnić stabilną pracę urządzeń. Takie zasilacze są powszechnie stosowane w systemach monitoringu, gdzie wiele urządzeń wymaga zasilania z jednego źródła. Wybór odpowiedniego zasilacza jest kluczowy dla niezawodności i bezpieczeństwa systemu.

Pytanie 20

Podczas oceny instalacji cyfrowego domofonu, po włączeniu zasilania stwierdzono, że w słuchawce słychać piski, a rozmowa jest ledwie słyszalna. Jak można usunąć tę usterkę?

A. wyczyścić przyciski w kasecie rozmów

B. wyregulować poziom głośności w centrali

C. obniżyć poziom głośności dzwonka w unifonie

D. podwyższyć napięcie zasilania elektrozaczepu

Wyczyść przyciski w kasecie rozmownej może wydawać się sensownym działaniem, jednak w tym przypadku nie jest kluczowe dla rozwiązania problemu z jakością dźwięku. Przyciski mogą gromadzić zanieczyszczenia, co może prowadzić do problemów z ich działaniem, ale nie ma związku z zakłóceniami dźwiękowymi w słuchawce. Podwyższenie napięcia zasilania elektrozaczepu również nie ma wpływu na jakość dźwięku. Elektrozaczep odpowiada za otwieranie drzwi, a jego napięcie nie wpływa na funkcję audio systemu. Zwiększenie zasilania może wręcz doprowadzić do uszkodzenia elementów systemu, co jest sprzeczne z dobrymi praktykami w zakresie instalacji elektronicznych. Obniżenie poziomu głośności wywołania w unifonie, choć może wydawać się, że rozwiąże problem, w rzeczywistości tylko pogorszy sytuację, powodując dalsze trudności w słyszeniu rozmowy. Właściwe podejście do diagnostyki usterek wymaga zrozumienia, że każdy element systemu domofonowego działa w ścisłej współpracy i niewłaściwe działania w jednym obszarze mogą negatywnie wpłynąć na całość. Dlatego kluczowe jest, aby skupić się na regulacji poziomów głośności w centrali, co jest standardową praktyką w branży i pozwala na skuteczne usuwanie problemów dźwiękowych.

Pytanie 21

Urządzenie, które pozwala na przesył sygnału telewizyjnego z kilku anten poprzez jeden kabel, to

A. konwerter

B. zwrotnica

C. symetryzator

D. rozgałęźnik

Konwertery, rozgałęźniki i symetryzatory to urządzenia, które pełnią różne funkcje w systemach telewizyjnych, jednak nie są one odpowiednie do przesyłania sygnału z kilku anten przez jedno łącze. Konwerter, często stosowany w systemach satelitarnych, ma za zadanie zmieniać sygnał satelitarny na formę, która może być odbierana przez dekoder. Nie jest on jednak w stanie efektywnie łączyć sygnałów z wielu anten, co eliminuje możliwość jego wykorzystania w opisanej sytuacji. Rozgałęźnik, z drugiej strony, dzieli sygnał z jednego źródła na wiele wyjść, ale nie potrafi efektywnie miksować sygnałów z różnych anten. Stosowanie rozgałęźników w przypadku sygnałów z różnych źródeł może prowadzić do znacznych strat sygnału oraz interferencji, co negatywnie wpływa na jakość obrazu i dźwięku. Symetryzator zaś służy do dopasowywania impedancji w układach antenowych, co jest istotne w kontekście eliminacji strat sygnałowych, jednak również nie rozwiązuje problemu łączenia sygnałów z wielu anten. Często błędne podejście polega na myleniu tych urządzeń i ich zastosowań, co prowadzi do nieefektywnego projektowania instalacji telewizyjnych, a także do niepotrzebnych kosztów związanych z poprawą jakości sygnału. Właściwe zrozumienie funkcji każdego z tych urządzeń jest kluczowe dla skutecznego planowania i realizacji instalacji telewizyjnych, które będą spełniały oczekiwania użytkowników w zakresie jakości odbioru sygnału.

Pytanie 22

Aby wymienić uszkodzony rezystor, należy

A. zmierzyć jego rezystancję

B. przygotować rezystor o rezystancji o 50% mniejszej

C. odczytać wartość jego rezystancji z dokumentacji lub schematu

D. przygotować rezystor o tych samych wymiarach

Aby prawidłowo wymienić uszkodzony rezystor, kluczowym krokiem jest odczytanie wartości jego rezystancji ze schematu lub dokumentacji. Taki dokument zawiera szczegółowe informacje na temat wszystkich komponentów elektronicznych w danym układzie, w tym ich specyfikacji, takich jak wartość rezystancji, tolerancja oraz moc znamionowa. Stosując się do schematu, możemy uniknąć zastosowania niewłaściwego rezystora, co mogłoby doprowadzić do dalszych uszkodzeń w układzie. W praktyce, rezystory są często klasyfikowane według standardowych kodów kolorów, które również mogą być wykorzystane do szybkiej identyfikacji ich wartości. Warto także pamiętać, że zastosowanie rezystora o nieodpowiedniej rezystancji może wpłynąć na działanie całego obwodu, prowadząc do nieprawidłowego funkcjonowania urządzenia. Dlatego precyzyjne odczytywanie dokumentacji i schematów jest częścią dobrych praktyk w elektronice, która zapewnia niezawodność i bezpieczeństwo systemów elektronicznych.

Pytanie 23

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na zdjęciu?

A. Stabilizatora.

B. Falownika.

C. Generatora.

D. Prostownika.

Odpowiedź "Prostownika" jest poprawna, ponieważ element przedstawiony na zdjęciu to mostek prostowniczy, który jest kluczowym komponentem w procesie konwersji napięcia przemiennego (AC) na napięcie stałe (DC). Prostowniki znajdują zastosowanie w wielu urządzeniach elektronicznych, takich jak zasilacze do laptopów, ładowarki akumulatorów, a także w systemach energii odnawialnej, gdzie regulują napięcie z paneli słonecznych. Mostki prostownicze są projektowane zgodnie z wytycznymi branżowymi, które zapewniają ich efektywność oraz niezawodność. W praktyce, mostek prostowniczy składa się z czterech diod, które pracują w konfiguracji, umożliwiającej prostowanie napięcia i minimalizację strat energii. Znajomość tej technologii jest niezbędna dla inżynierów zajmujących się projektowaniem układów elektronicznych oraz dla specjalistów w dziedzinie automatyki i systemów energetycznych.

Pytanie 24

Komputerowa jednostka centralna przestaje działać przy dużym obciążeniu procesora. Jakie może być tego przyczyną?

A. Niedobór pamięci

B. Uszkodzona karta graficzna

C. Brak wolnego miejsca na dysku twardym

D. Przegrzewanie procesora

Przegrzewanie się procesora jest jedną z najczęstszych przyczyn, dla których jednostka centralna komputera może zatrzymać się w trakcie dużego obciążenia. Procesory, podczas intensywnej pracy, generują znaczne ilości ciepła. Gdy temperatura procesora przekracza dopuszczalne wartości, system operacyjny podejmuje działania, aby zapobiec uszkodzeniu podzespołów. W takim przypadku procesor automatycznie obniża swoją wydajność lub całkowicie przestaje działać, co jest znane jako 'throttling' lub 'thermal shutdown'. Dlatego bardzo ważne jest, aby zapewnić odpowiednie chłodzenie procesora, na przykład poprzez stosowanie wysokiej jakości coolerów, wentylatorów oraz past termoprzewodzących. Dobrą praktyką jest także regularne czyszczenie wnętrza komputera z kurzu, który może blokować przepływ powietrza. Zastosowanie monitorowania temperatury za pomocą specjalistycznego oprogramowania, takiego jak HWMonitor czy Core Temp, pozwala na bieżąco śledzić temperatury i podejmować odpowiednie działania przed wystąpieniem problemów z przegrzewaniem.

Pytanie 25

Serwisant otrzymał zgłoszenie od użytkownika tunera satelitarnego, który nie odbiera sygnału tylko na programach z polaryzacją V. Sygnał z anteny jest dostarczany do gniazda poprzez multiswitch. Jaką usterkę można podejrzewać?

A. Brak zasilania multiswitcha

B. Uszkodzony multiswitch

C. Usterka w głowicy tunera

D. Zniszczone gniazdo antenowe

Rozważając inne odpowiedzi, ważne jest zrozumienie, że brak zasilania multiswitcha najczęściej skutkowałby całkowitym brakiem sygnału na wszystkich programach, a nie tylko na tych z polaryzacją V. Taki błąd myślowy może prowadzić do niewłaściwej diagnozy, ponieważ zasilanie energia jest kluczowe dla działania multiswitcha, ale nie wpływa na polaryzację sygnału w sposób selektywny. Podobnie, uszkodzone gniazdo antenowe może prowadzić do problemów z sygnałem, jednak objawy byłyby bardziej różnorodne i mogłyby obejmować brak sygnału na wszystkich kanałach, a nie tylko na programach z polaryzacją V. Usterka głowicy tunera mogłaby również powodować problemy, ale typowe objawy obejmują brak sygnału na obu polaryzacjach lub problemy z dekodowaniem sygnału. Kluczowe jest zrozumienie, że każda z tych opcji wymagałaby odmiennych działań diagnostycznych oraz rozwiązań technicznych. Dlatego, aby skutecznie zidentyfikować problem, należy dokładnie analizować objawy oraz zrozumieć funkcjonalność każdego komponentu w systemie odbioru satelitarnego.

Pytanie 26

W układzie prostownika pokazanym na rysunku przeprowadzono pomiary czasowych przebiegów napięcia u₁(t) oraz u₂(t). Na tej podstawie można stwierdzić uszkodzenie polegające na

A. rozwarciu diody D3

B. zwarciu diody D3

C. rozwarciu diody Di

D. zwarciu diody D2

Wybór odpowiedzi dotyczących zwarcia diody D2, zwarcia diody D3 lub rozwarcia diody D1 opiera się na błędnym zrozumieniu zasad działania prostowników oraz roli poszczególnych diod w układzie. W przypadku zwarcia diody D2, napięcie u2(t) nie byłoby w stanie przekroczyć wartości zera dla żadnego z półokresów napięcia u1(t). Natomiast w przypadku zwarcia diody D3, przewodzenie prądu byłoby kontynuowane w obu półokresach, a nie tylko w dodatnich, co stoi w sprzeczności z zaobserwowanym zachowaniem napięcia. Rozwarcie diody D1 również nie tłumaczy sytuacji, w której napięcie u2(t) jest obserwowane tylko w dodatnich półokresach, ponieważ D1 odpowiada za przewodzenie prądu w dodatnich półokresach napięcia. Zrozumienie, że diody w prostowniku mostkowym działają na zasadzie umożliwienia przepływu prądu w jednym kierunku i blokowania go w przeciwnym, jest kluczowe dla prawidłowej analizy stanu układu. Typowe błędy myślowe, które mogą prowadzić do takich niepoprawnych wniosków, to pomylenie funkcji diod oraz ich roli w różnych fazach cyklu napięcia zmiennego. W praktyce ważne jest, aby przed podjęciem decyzji o wymianie lub naprawie, dokładnie przeanalizować wyniki pomiarów i zrozumieć, jakie są przyczyny zaobserwowanych anomalii.

Pytanie 27

W układzie pokazanym na rysunku współczynnik wzmocnienia prądowego tranzystora T1 wynosi 20, natomiast tranzystora T2 wynosi 10. Ile wynosi wypadkowy współczynnik wzmocnienia prądowego całego układu?

A. 30

B. 0,5

C. 2

D. 200

W układzie Darlingtona, który składa się z dwóch tranzystorów, wypadkowy współczynnik wzmocnienia prądowego jest obliczany poprzez mnożenie współczynników wzmocnienia prądowego poszczególnych tranzystorów. W przypadku tranzystora T1, który ma współczynnik wzmocnienia równy 20, oraz tranzystora T2 z współczynnikiem 10, możemy obliczyć wypadkowy współczynnik wzmocnienia prądowego, mnożąc te wartości: 20 * 10 = 200. Ten typ układu jest niezwykle przydatny w aplikacjach, gdzie wymagana jest wysoka wartość wzmocnienia prądowego. Przykładowe zastosowania obejmują wzmacniacze sygnału w systemach audio oraz w elektronice mocy, gdzie niskonapięciowe sygnały muszą być wzmocnione do poziomu umożliwiającego sterowanie dużymi obciążeniami. Oprócz tego, układy Darlingtona są często stosowane w układach automatyki i sterowania, gdzie precyzyjne wzmocnienie sygnału jest kluczowe. Warto również pamiętać o zasadach projektowania obwodów oraz o właściwej selekcji komponentów, aby osiągnąć optymalne parametry działania całego układu.

Pytanie 28

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Wspólnego emitera.

B. Przeciwsobnym.

C. Darlingtona.

D. Różnicowym.

Układ Darlingtona, w którym pracują tranzystory przedstawione na rysunku, to szczególna konfiguracja, która łączy dwa tranzystory w taki sposób, aby ich wzmocnienie prądowe było sumowane. Dzięki takiemu połączeniu zyskujemy znaczne zwiększenie wzmocnienia, co czyni ten układ idealnym do zastosowań wymagających małych sygnałów wejściowych, które muszą być wzmocnione do poziomów wyjściowych. W praktyce, układy Darlingtona znajdują szerokie zastosowanie w automatyce, wzmacniaczach audio oraz jako elementy wyjściowe w mikroprocesorach, gdzie konieczne jest sterowanie dużymi odbiornikami, takimi jak silniki czy przekaźniki. Przykładem może być stosowanie tranzystorów Darlingtona w układach zasilania, gdzie niski prąd na wejściu może kontrolować znacznie większe prądy na wyjściu, co jest zgodne z zasadami pracy w systemach elektronicznych, gdzie efektywność i oszczędność energii odgrywają kluczową rolę. Obserwując schematy elektroniczne, warto zwrócić uwagę na odpowiednie oznaczenia i połączenia, które jednoznacznie wskazują na zastosowanie tego typu układów.

Pytanie 29

Przyrząd przedstawiony na rysunku to

A. pirometr.

B. barometr.

C. galwanometr.

D. luksometr.

Pirometr to urządzenie, które służy do bezkontaktowego pomiaru temperatury różnych obiektów. Jego działanie opiera się na zasadzie pomiaru promieniowania podczerwonego emitowanego przez obiekty, co pozwala na szybkie i dokładne określenie ich temperatury. W przeciwieństwie do luksometru, który mierzy oświetlenie, barometru, który ocenia ciśnienie atmosferyczne, oraz galwanometru, używanego do pomiaru prądu elektrycznego, pirometr ma zastosowanie w wielu branżach, takich jak przemysł, budownictwo, czy nawet gastronomia. Przykładowo, w przemyśle metalurgicznym pirometry wykorzystywane są do monitorowania temperatury pieców, co jest kluczowe dla zapewnienia odpowiednich warunków produkcji. W praktyce, pirometry z wyświetlaczem oraz laserem umożliwiają użytkownikowi precyzyjne celowanie w obiekt i uzyskanie pomiaru bez potrzeby kontaktu z nim, co jest nieocenione w sytuacjach, gdy obiekt jest zbyt gorący lub trudny do dotknięcia. Ponadto, stosowanie pirometrów przyczynia się do poprawy bezpieczeństwa w miejscu pracy oraz efektywności procesów technologicznych, co jest zgodne z najlepszymi praktykami w zakresie zarządzania jakością i bezpieczeństwem.

Pytanie 30

Liczba 3,5 w naturalnym systemie binarnym będzie zapisana jako

A. 01,1

B. 10,1

C. 11,0

D. 11,1

Liczba 3,5 w naturalnym kodzie binarnym przyjmuje postać '11,1', co można rozłożyć na dwie części: część całkowitą i część ułamkową. Część całkowita liczby 3 w systemie binarnym to '11', ponieważ 3 to suma 2^1 oraz 2^0. Część ułamkowa 0,5 reprezentowana jest w systemie binarnym jako ',1', ponieważ 0,5 to 1/2, co odpowiada 2^-1. W naturalnym kodzie binarnym łączymy obie części, uzyskując '11,1'. Zrozumienie konwersji liczb z systemu dziesiętnego na binarny jest kluczowe w informatyce, szczególnie w kontekście programowania oraz obliczeń w systemach komputerowych. W praktyce, znajomość tych konwersji jest niezbędna przy tworzeniu algorytmów operujących na liczbach zmiennoprzecinkowych oraz przy pracy z systemami obliczeń numerycznych, gdzie precyzja i dokładność zapisu wartości są kluczowe. Wiedza ta jest również istotna przy projektowaniu systemów cyfrowych, takich jak mikroprocesory, które operują na danych zapisanych w formacie binarnym.

Pytanie 31

Jakie z podanych rodzajów sprzężeń między poszczególnymi stopniami wzmacniacza wielostopniowego gwarantuje separację galwaniczną?

A. Sprzężenia transformatorowe

B. Sprzężenia bezpośrednie

C. Sprzężenia pojemnościowe

D. Sprzężenia rezystancyjne

Sprzężenie transformatorowe w wzmacniaczach wielostopniowych to naprawdę ważna sprawa. Daje to możliwość, żeby każdy etap wzmacniacza był oddzielony galwanicznie. A to z kolei pomaga w eliminacji zakłóceń oraz chroni przed niechcianymi różnicami potencjałów. Transformator działa na zasadzie indukcji elektromagnetycznej, co znaczy, że sygnały mogą być przenoszone, a obwody elektryczne pozostają oddzielone. Wzmacniacze audio często korzystają z tego rozwiązania, bo taka separacja pozwala na lepszą jakość dźwięku i zmniejsza szumy. Z mojej perspektywy, w systemach audiofilskich, sprzężenie transformatorowe to najlepszy wybór, ponieważ minimalizuje zniekształcenia. Od strony norm przemysłowych, to podejście jest zgodne z praktykami, które regulują bezpieczeństwo i stabilność systemów elektronicznych, co czyni je bardzo istotnym w projektowaniu nowoczesnych urządzeń elektronicznych.

Pytanie 32

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ

A. U4

B. U2

C. U3

D. U1

Analiza błędnych odpowiedzi ujawnia kluczowe nieporozumienia dotyczące działania bramek logicznych, zwłaszcza w kontekście układów cyfrowych. Na przykład, stwierdzenie, że U1, U2, U3 lub inna bramka mogła być uszkodzona, ignoruje właściwości logicznych operacji wykonanych przez te bramki. U1, będąca bramką AND, przy wejściach 0 i 1, poprawnie generuje stan 0, co jest zgodne z oczekiwaniami. U2, jako bramka OR, przy dwóch wejściach 1, również działa poprawnie, dając 1 na wyjściu. Kluczowym błędem jest założenie, że awaria U3, jako bramki NOT, mogłaby wpływać na wyjście U4. U3, przy wejściu 1, co jest wynikiem działania U2, powinno dawać 0, co się zgadza. Dalsze myślenie o uszkodzeniu U4 jako wyniku działania innych bramek prowadzi do fałszywego osądu, gdyż każda bramka działa niezależnie według określonych reguł. Zrozumienie tych zasad jest niezbędne do skutecznego diagnozowania układów cyfrowych. Ignorowanie logiki działania bramek prowadzi do poważnych błędów w projektowaniu i diagnostyce systemów, co może skutkować niezawodnymi i nieskutecznymi rozwiązaniami. Dlatego też, kluczowe jest, aby podczas analizy układów cyfrowych zawsze kierować się logiką działania oraz zrozumieniem roli poszczególnych bramek w całym systemie.

Pytanie 33

Jakiego interfejsu, z wymienionych, nie posiada widoczna na rysunku karta graficzna?

A. DVI

B. S-Video

C. D-SUB

D. Composit Video

Każda z pozostałych odpowiedzi, czyli D-SUB, Composite Video oraz S-Video, odnosi się do interfejsów, które są obecne na analizowanej karcie graficznej, a ich zrozumienie jest kluczowe dla prawidłowego korzystania z technologii wideo. Interfejs D-SUB, znany również jako VGA, jest jednym z najstarszych standardów przesyłania sygnału wideo, wykorzystywany głównie w monitorach CRT oraz w niektórych nowoczesnych projektorach. Choć jego popularność spada na rzecz nowych technologii, wciąż jest obecny w wielu zastosowaniach. Composite Video to standard przesyłania sygnału wideo w formie analogowej, który łączy wszystkie informacje wideo w jednym sygnale. Jego zastosowanie jest szerokie, lecz jakość obrazu jest znacznie gorsza w porównaniu z sygnałami cyfrowymi. S-Video to nieco nowocześniejszy standard, który dzieli sygnał na dwa osobne kanały, co pozwala na uzyskanie lepszej jakości obrazu niż w przypadku Composite Video, ale wciąż nie dorównuje jakości sygnałom cyfrowym, takim jak DVI. Typowym błędem myślowym przy wyborze odpowiedzi jest mylenie analogowych i cyfrowych standardów przesyłania sygnału, co może prowadzić do niewłaściwego oszacowania możliwości sprzętowych karty graficznej. Zrozumienie różnic między tymi interfejsami i ich zastosowaniami w praktyce jest kluczowe dla każdego, kto chce efektywnie korzystać z technologii wizualnych.

Pytanie 34

Jakie jednostki są używane do określenia tłumienia jednostkowego linii światłowodowej?

A. mV/dB

B. dB/km

C. dB/mV

D. m/dB

Tłumienie jednostkowe linii światłowodowej mówimy w decybelach na kilometr (dB/km). To jest standard w telekomunikacji. Generalnie, decybel to jednostka logarytmiczna, która pozwala na porównanie poziomów sygnału optycznego. A kilometr to po prostu długość, pozwala to określić, jak mocno sygnał traci na jakości na danej długości światłowodu. Na przykład, jak tłumienie wynosi 0,2 dB/km, to znaczy, że na każdym kilometrze sygnał traci właśnie 0,2 dB. To tłumienie jest mega ważne w projektowaniu systemów optycznych, bo inżynierowie mogą dzięki temu stwierdzić, jak długo można puścić sygnał, żeby był jeszcze w miarę ok. Jak mamy do czynienia z dłuższymi odcinkami, to czasami trzeba wstawić wzmacniacze optyczne, żeby jakość sygnału się nie pogarszała. Używanie właściwych jednostek to niby podstawa, ale to naprawdę pomaga w komunikacji technicznej i w pracy nad projektami.

Pytanie 35

Jaką rezystancję R_b powinien mieć bocznik, aby można było podłączyć go równolegle do amperomierza o oporności wewnętrznej R_A=300 mΩ, aby czterokrotnie zwiększyć jego zakres pomiarowy?

A. 300 mΩ

B. 100 mΩ

C. 150 mΩ

D. 75 mΩ

Aby czterokrotnie zwiększyć zakres pomiarowy amperomierza o rezystancji wewnętrznej RA = 300 mΩ, konieczne jest dołączenie bocznika o odpowiedniej rezystancji. W tym przypadku, stosując wzór na rezystancję równoległą, możemy określić wymaganą wartość bocznika. Dla bocznika Rb połączonego równolegle z amperomierzem, całkowita rezystancja układu powinna wynosić Ra / 4, co daje 75 mΩ. Po przekształceniu wzoru uzyskujemy Rb = 100 mΩ jako poprawną wartość. W praktyce zastosowanie bocznika pozwala na pomiar większych prądów bez uszkodzenia amperomierza oraz zachowanie jego dokładności. Takie podejście jest powszechnie stosowane w laboratoriach i podczas pomiarów w przemyśle elektrycznym, gdzie konieczne jest monitorowanie dużych wartości prądu. Dobrą praktyką jest dobieranie rezystancji bocznika tak, aby nie przekraczała ona rezystancji wewnętrznej amperomierza, co zapewnia dokładność pomiaru.

Pytanie 36

Jakie są graniczne częstotliwości przenoszenia (dolna i górna) wzmacniacza napięciowego, którego charakterystykę amplitudową przedstawiono na rysunku?

A. Dolna 40 Hz, górna 15 kHz

B. Dolna 400 Hz, górna 1,5 kHz

C. Dolna 40 Hz, górna 1,5 kHz

D. Dolna 400 Hz, górna 15k Hz

Wybór odpowiedzi, w której dolna graniczna częstotliwość wynosi 40 Hz, a górna 15 kHz, jest zgodny z charakterystyką amplitudową wzmacniacza napięciowego, co jest kluczowe dla zrozumienia jego działania w systemach audio. Graniczne częstotliwości przenoszenia wzmacniacza definiują zakres częstotliwości, w którym wzmacniacz efektywnie przetwarza sygnały. W praktyce, dolna graniczna częstotliwość 40 Hz jest typowa dla wzmacniaczy przeznaczonych do obsługi niskich tonów, co sprawia, że są one zdolne do reprodukcji basów w muzyce, podczas gdy górna graniczna częstotliwość 15 kHz zapewnia, że wzmacniacz może przetwarzać wysokie częstotliwości, co jest istotne dla klarowności wokali i instrumentów. Zgodnie z normami, wzmacniacze powinny mieć szeroki pasmo przenoszenia, aby móc wiernie odwzorować dźwięk. Dobrym przykładem zastosowania wzmacniaczy o takich granicznych częstotliwościach są systemy audio w kinie domowym oraz profesjonalne nagłośnienia, gdzie jakość dźwięku i zakres częstotliwości są kluczowe dla doświadczeń słuchowych.

Pytanie 37

Rysunek przedstawia zasilanie

A. symetryczne.

B. jednofazowe.

C. trójfazowe.

D. nie symetryczne.

Rysunek przedstawia zasilanie symetryczne, co oznacza, że mamy do czynienia z układem, w którym napięcia w poszczególnych fazach są równe i mają taki sam kąt przesunięcia. Zasilanie symetryczne jest kluczowe w systemach trójfazowych, gdzie zapewnia równomierne obciążenie wszystkich faz, co przekłada się na efektywność i stabilność systemu zasilania. Taki układ minimalizuje straty energii i eliminuje wibracje oraz zakłócenia w pracy silników elektrycznych. Przykładem zastosowania zasilania symetrycznego mogą być zasilacze w przemyśle, które wytwarzają moc potrzebną do zasilania urządzeń produkcyjnych. Standardy takie jak IEC 60038 definiują wartości nominalne napięć dla różnych systemów zasilania, co jest istotne dla zapewnienia spójności i bezpieczeństwa w instalacjach elektrycznych.

Pytanie 38

Użytkownik systemu komputerowego zgłosił brak łączności z internetem. Jest on połączony z siecią domową za pomocą bezprzewodowego połączenia z routerem Wi-Fi. Próby zresetowania routera oraz karty Wi-Fi nie przyniosły efektów. Użytkownik nie ma problemów z dostępem do internetu w innych sieciach. Wskaż możliwą usterkę.

A. Uszkodzona karta Wi-Fi

B. Zbyt niskie napięcie zasilania routera

C. Funkcjonowanie routera na tym samym kanale co sąsiednia sieć

D. Przerwa w kablu dostarczającym sygnał WAN do routera

Z tego, co widzę, przerwa w kablu, który prowadzi sygnał WAN do routera, to najczęstsza przyczyna tego, że nie masz dostępu do internetu w tej sytuacji. Jeśli już próbowałeś zresetować router i kartę Wi-Fi, a to nie pomogło, to znaczy, że problem może tkwić w kablu, który dostarcza sygnał do twojego sprzętu. Jakikolwiek uszkodzony kabel, niezależnie od tego, czy to Ethernet, czy ten do dostawcy internetu, może skutkować brakiem połączenia. Warto regularnie sprawdzać, jak wyglądają kable oraz gniazda, a także używać narzędzi diagnostycznych typu ping czy traceroute, żeby ustalić, gdzie leży problem. Nie zapominaj, żeby korzystać z kabli, które są w dobrym standardzie (na przykład Cat5e lub Cat6), bo to wpływa na jakość sygnału. Dbanie o sprzęt i jego systematyczne sprawdzanie może pomóc uniknąć różnych problemów z łącznością.

Pytanie 39

Schemat ideowy wzmacniacza w układzie OE ze stabilizacją spoczynkowego punktu pracy przedstawiono na rysunku

A. D.

B. C.

C. A.

D. B.

Odpowiedź D jest poprawna, ponieważ schemat ideowy wzmacniacza w układzie OE (odwracający emiter) z rezystorem emiterowym RE jest fundamentalnym elementem w wielu aplikacjach elektronicznych. Rezystor ten pełni kluczową rolę w stabilizacji spoczynkowego punktu pracy wzmacniacza. Wprowadza ujemne sprzężenie zwrotne, co oznacza, że wszelkie zakłócenia prądu kolektora spowodowane zmianami temperatury czy parametrami tranzystora są kompensowane przez zmiany napięcia na RE. Przykładowo, gdy temperatura wzrasta, prąd kolektora rośnie, co powoduje wzrost napięcia na RE, a tym samym zmniejsza prąd w obwodzie, stabilizując go. Zastosowanie takiego układu jest powszechne w audio wzmacniaczach, gdzie stabilność i jakość sygnału są kluczowe dla osiągnięcia wysokiej wydajności. Ponadto, według standardów branżowych, praktyka ta jest zgodna z najlepszymi metodami projektowania, co zapewnia niezawodność działania wzmacniaczy w długim okresie użytkowania.

Pytanie 40

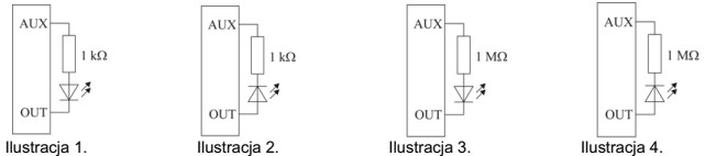

Która ilustracja przedstawia prawidłowe podłączenie wskaźnika czuwania (LED) do wyjścia typu OC (OUT). Napięcie panujące na wyjściu AUX jest równe +12 V.

A. Ilustracja 3.

B. Ilustracja 1.

C. Ilustracja 2.

D. Ilustracja 4.

Ilustracja 1 przedstawia prawidłowe podłączenie wskaźnika czuwania (LED) do wyjścia typu OC (Open Collector). W tej konfiguracji anoda LED jest połączona z dodatnim napięciem AUX, które wynosi +12 V, co pozwala na właściwe zasilanie wskaźnika. Katoda LED jest natomiast połączona przez rezystor do wyjścia OUT. Takie połączenie umożliwia przepływ prądu od AUX przez LED i rezystor do wyjścia OUT w momencie, gdy wyjście OC jest uaktywnione, co powoduje zaświecenie diody. Kluczowym aspektem tego połączenia jest fakt, że wyjście typu OC działa jak przełącznik, który zamyka obwód w momencie aktywacji, co jest zgodne z zasadami projektowania układów elektronicznych. W praktyce, takie podejście jest powszechnie stosowane w systemach alarmowych czy wskaźnikach statusu, gdzie wymagana jest jasna informacja o stanie systemu. Prawidłowe podłączenie zgodne z dobrymi praktykami umożliwia nie tylko niezawodne działanie wskaźnika, ale także zabezpiecza układ przed ewentualnymi uszkodzeniami spowodowanymi nieprawidłowym podłączeniem.
