Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 10:23
Data zakończenia: 17 grudnia 2025 10:39

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie środki dodatkowej ochrony przed porażeniem elektrycznym powinny być stosowane podczas instalacji sieci komputerowej przy użyciu narzędzi działających na prąd?

A. używanie obudów lub osłon

B. izolowanie elementów aktywnych

C. zabezpieczenie różnicowoprądowe

D. umieszczenie elementów aktywnych poza zasięgiem dłoni

Zabezpieczenie różnicowoprądowe to naprawdę ważny element ochrony przed porażeniem, szczególnie przy montażu sieci komputerowych, gdzie używamy różnych narzędzi elektrycznych. Te urządzenia wykrywają różnice w prądzie pomiędzy przewodami fazowymi a neutralnym. Kiedy pojawia się mały prąd upływowy do ziemi - na przykład przez uszkodzoną izolację albo dotknięcie przewodu przez kogoś - to takie zabezpieczenie szybko odłącza zasilanie. Dzięki temu ryzyko porażenia jest zdecydowanie mniejsze. Na przykład w biurach czy laboratoriach, gdzie prace często prowadzi się blisko mokrych powierzchni, zabezpieczenia różnicowoprądowe są naprawdę przydatne. Normy jak PN-EN 61008-1 mówią, jakie mają być wymagania dla tych urządzeń, co pokazuje jak ważne są dla bezpieczeństwa. Właściwe stosowanie różnicowoprądowych zabezpieczeń to zgodne z najlepszymi praktykami, co pokazuje, jak dobrze chronimy się przed porażeniem.

Pytanie 2

Na schemacie ideowym elektronicznego urządzenia wskazano wartość rezystancji poprzez oznaczenie k22.
Jaką wartość ma ta rezystancja?

A. 0,22 Ω

B. 22 Ω

C. 0,22 kΩ

D. 22 kΩ

No to tak. Wartość rezystancji, którą mamy oznaczoną jako k22, to tak naprawdę 0,22 kΩ, a to jest równoznaczne z 220 Ω. Ten 'k' w tym przypadku to taki prefiks kilo, który oznacza, że to jest tysięczna wielokrotność jednostki. Ale w tym konkretnym przypadku, pierwsza cyfra '2' to nie dodatkowe zera, tylko pełna wartość. Umiejętność czytania oznaczeń rezystorów jest naprawdę ważna, jak chcesz projektować jakieś obwody elektroniczne. To pozwala dobrze dobrać wszystkie komponenty, co ma wielkie znaczenie dla funkcji i bezpieczeństwa całego układu. Zrozumienie tego systemu jest istotne nie tylko dla inżynierów, ale też dla tych, którzy są hobbystami w elektronice. W dzisiejszych czasach, normy takie jak IPC-2221 kładą duży nacisk na dokładne odczytywanie wartości rezystancji, żeby uniknąć różnych pomyłek w projektowaniu obwodów drukowanych, co jest ważne zarówno w przemyśle, jak i dla użytkowników końcowych.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

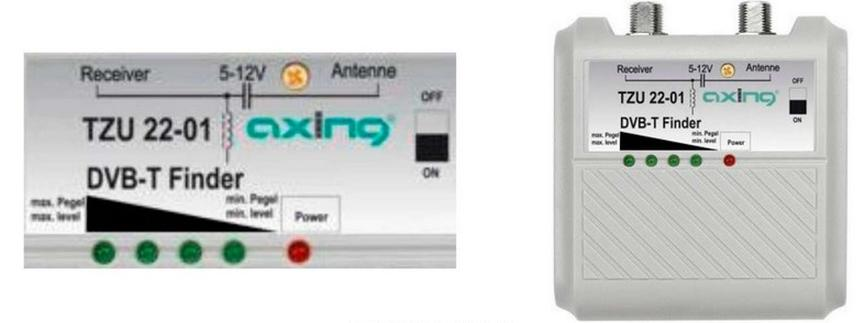

Przedstawiony na rysunkach przyrząd pomiarowy przeznaczony jest do

A. ustawiania anteny telewizji naziemnej.

B. pomiaru tłumienności przewodu antenowego.

C. analizy jakości sygnału w sieci telewizji kablowej.

D. ustawiania anteny satelitarnej.

Trzecia odpowiedź jest właściwa, bo urządzenie, które widzisz na zdjęciu, to "DVB-T Finder", a jego głównym zadaniem jest pomoc w ustawieniu anteny telewizyjnej. To narzędzie działa na sygnale DVB-T, czyli telewizji naziemnej, i naprawdę ułatwia znalezienie najlepszej pozycji anteny, żeby obraz był wyraźniejszy. Kiedy używasz tego typu miernika, możesz przesuwać antenę i obserwować, jak zmieniają się wskazania, aż do osiągnięcia najlepszego poziomu sygnału. Dobrze ustawiona antena ma ogromne znaczenie dla jakości odbioru, zwłaszcza w miejscach, gdzie zasięg jest słabszy. W ogóle warto korzystać z takich profesjonalnych narzędzi, bo to zgodne z najlepszymi praktykami, co później wpływa na stabilność sygnału i mniejsze zakłócenia.

Pytanie 6

Wyłącznik, który chroni instalację elektryczną przed skutkami przeciążenia, to

A. różnicowoprądowy

B. podnapięciowy

C. czasowy

D. nadprądowy

Wyłącznik nadprądowy jest kluczowym elementem ochrony instalacji elektrycznej przed skutkami przeciążenia. Działa on na zasadzie detekcji prądu przekraczającego nominalną wartość, co może prowadzić do przegrzewania się przewodów, a w konsekwencji do pożaru lub uszkodzenia urządzeń elektrycznych. Wyłączniki nadprądowe są zaprojektowane zgodnie z normami IEC 60898 oraz IEC 60947, co zapewnia ich niezawodność w zastosowaniach domowych i przemysłowych. W praktyce, wyłącznik nadprądowy można spotkać w rozdzielniach elektrycznych budynków, gdzie zabezpiecza obwody zasilające gniazda i oświetlenie. Jego działanie jest szczególnie istotne w sytuacjach, gdy do obwodu podłączane są urządzenia o dużym poborze mocy, takie jak grzejniki elektryczne czy urządzenia AGD. Właściwe dobranie wyłącznika nadprądowego do charakterystyki obciążenia jest istotne dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznej.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Materiał przedstawiony na ilustracji służy do

A. wykonywania połączeń elastycznych.

B. wzmacniania ścieżek drukowanych.

C. usuwania spoiwa lutowniczego.

D. naprawy ekranu w kablach koncentrycznych.

Materiał przedstawiony na ilustracji to plecionka do desolderingu, znana również jako "SOLDER REMOVER", która jest kluczowym narzędziem w procesie lutowania i usuwania spoiw lutowniczych. Użycie tej plecionki polega na umieszczeniu jej na obszarze, z którego chcemy usunąć cynę, a następnie podgrzaniu za pomocą lutownicy. W wyniku tego procesu cyna wnika w plecionkę, co pozwala na jej efektywne usunięcie z płytki drukowanej. Stosowanie tej metody jest zgodne z najlepszymi praktykami w elektronice, jako że minimalizuje ryzyko uszkodzenia podzespołów. Oprócz usuwania nadmiaru cyny, plecionki do desolderingu są również stosowane w przypadku naprawy elementów, które zostały źle wlutowane. Warto również dodać, że istnieją różne rodzaje plecionek, które różnią się średnicą oraz materiałem, co pozwala na dostosowanie narzędzia do specyficznych potrzeb naprawczych. Znajomość technik usuwania spoiwa lutowniczego jest kluczowa dla każdego technika elektronika, gdyż skutkuje to lepszą jakością wykonania połączeń oraz dłuższą żywotnością urządzeń elektronicznych.

Pytanie 9

Aby zidentyfikować miejsce uszkodzenia w 100-metrowym kablu telekomunikacyjnym umieszczonym w ziemi, należy zastosować

A. multimetr.

B. reflektometr.

C. dalmiar.

D. spektrometr.

Reflektometr to narzędzie stosowane w telekomunikacji, które umożliwia lokalizację uszkodzeń w kablach przez analizę odbicia sygnału. W przypadku kabla telekomunikacyjnego, reflektometr wykorzystuje zjawisko odbicia fali elektromagnetycznej, która jest wysyłana w kierunku kabla. Kiedy fala napotyka na przerwę lub uszkodzenie, część sygnału odbija się z powrotem do reflektometru, co pozwala na określenie miejsca przerwy. Przykładem zastosowania reflektometru może być lokalizacja uszkodzenia w kablu zainstalowanym w terenie, co jest kluczowe dla minimalizacji przestojów w pracy sieci. Standardy branżowe, takie jak ITU-T G.657, podkreślają znaczenie monitorowania i konserwacji kabli optycznych, a reflektometr jest nieocenionym narzędziem w tym kontekście. Dzięki jego zastosowaniu technicy mogą szybko i skutecznie zidentyfikować problem, co zwiększa efektywność operacyjną oraz zadowolenie klientów.

Pytanie 10

Czujnik akustyczny połączony z systemem alarmowym do wykrywania włamań i napadów służy do identyfikacji

A. modulacji dźwięku

B. stłuczenia szyby

C. otwarcia okna

D. dźwięku ulatniającego się gazu

Czujka akustyczna, będąca kluczowym elementem systemu sygnalizacji włamania i napadu, jest zaprojektowana do wykrywania specyficznych dźwięków, które mogą świadczyć o niepożądanym działaniu intruza. W kontekście stłuczenia szyby, czujka ta monitoruje fale dźwiękowe generowane przez rozbicie szkła. Dzięki zastosowaniu technologii rozpoznawania dźwięku, czujki akustyczne są w stanie rozróżnić dźwięki stłuczenia od innych hałasów, co ma kluczowe znaczenie w kontekście bezpieczeństwa. Stosowanie czujek akustycznych w systemach bezpieczeństwa jest zgodne z normami branżowymi, takimi jak EN 50131, które definiują wymagania dotyczące urządzeń alarmowych. Przykładowo, w obiektach o podwyższonym ryzyku, takich jak sklepy jubilerskie czy muzea, czujki akustyczne są integralną częścią zabezpieczeń, ponieważ ich szybka reakcja na stłuczenie szkła pozwala na natychmiastowe powiadomienie służb ochrony lub policji, co może zapobiec kradzieży lub zniszczeniu mienia.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

A. złączy BNC

B. modułów KEYSTONE

C. złączy F

D. wtyków RJ-45

Odpowiedź, wskazująca na montaż modułów KEYSTONE za pomocą narzędzia przedstawionego na rysunku, jest absolutnie poprawna. Nóż krosowniczy, znany również jako punch down tool, jest specjalistycznym narzędziem używanym do zakończenia kabli w instalacjach telekomunikacyjnych i sieciowych. Moduły KEYSTONE są niezwykle popularne w projektach budowy sieci, ponieważ umożliwiają prostą i efektywną realizację połączeń na etapie instalacji. Połączenie przewodów z modułem KEYSTONE poprzez użycie noża krosowniczego zapewnia trwałość i niezawodność, co jest kluczowe w kontekście standardów takich jak TIA/EIA-568, które definiują wymagania dla instalacji kabli strukturalnych. Zastosowanie modułów KEYSTONE w gniazdach ściennych czy panelach krosowych ułatwia przyszłe rozbudowy oraz serwisowanie sieci. Dzięki ich modularnej budowie, użytkownicy mogą łatwo i szybko wymieniać komponenty lub aktualizować technologie, co czyni je niezwykle wszechstronnym rozwiązaniem w obszarze infrastruktury sieciowej.

Pytanie 13

Gdy zachodzi potrzeba połączenia światłowodu z przewodem skrętkowym, powinno się użyć

A. wzmacniak.

B. router.

C. konwerter.

D. koncentrator.

Konwerter to urządzenie, które pozwala na łączenie różnych typów mediów transmisyjnych, jak światłowód i skrętka. W kontekście sieci, konwertery światłowodowe są naprawdę ważne, bo integrują różne technologie. Właściwie to, ich głównym zadaniem jest zmiana sygnału optycznego z światłowodu na sygnał elektryczny, który można przesłać przez skrętkę, i odwrotnie. To jest istotne, kiedy chcemy rozbudować lokalną sieć, korzystając z już istniejących połączeń, jak sieci Ethernet. Przykład? Jeśli mamy budynek, który potrzebuje internetu, to możemy połączyć go z centralą przez światłowód, ale w samej budowli kontynuować transmisję sygnału przez skrętkę. To jest zgodne z najlepszymi praktykami w budowie sieci, a także z normami IEEE 802.3, które określają metody przesyłu w lokalnych sieciach. Dlatego konwerter to kluczowy element nowoczesnych architektur sieciowych.

Pytanie 14

W jaki sposób należy zrealizować połączenie uszkodzonego kabla koncentrycznego, który prowadzi do odbiornika sygnału telewizyjnego, aby miejsce złączenia wprowadzało minimalne tłumienie?

A. Łącząc żyłę sygnałową i ekran przy użyciu tulejek zaciskowych

B. Łącząc żyłę sygnałową i ekran przy pomocy złącza typu F

C. Skręcając żyłę sygnałową i ekran w miejscu uszkodzenia

D. Lutując żyłę sygnałową i ekran w miejscu uszkodzenia

Łączenie rdzenia i oplotu kabla koncentrycznego za pomocą złącza typu F to najskuteczniejszy sposób na minimalizację tłumienia sygnału telewizyjnego w miejscu przerwania. Złącza typu F zostały zaprojektowane z myślą o wysokiej jakości połączeniu, które zapewnia niską stratność sygnału. W przeciwieństwie do innych metod, takich jak lutowanie czy skręcanie, złącza te umożliwiają stabilne i trwałe połączenie, które jest odporne na działanie czynników zewnętrznych. Dodatkowo, złącza typu F są szeroko stosowane w instalacjach telewizyjnych, co czyni je standardem branżowym. W praktyce, instalatorzy często korzystają z tych złączy, aby zapewnić optymalne parametry sygnałowe, zwłaszcza w dłuższych odległościach od źródła sygnału. Użycie złącza typu F eliminuje również ryzyko korozji, która może występować w innych metodach łączenia, co dodatkowo przyczynia się do długotrwałej niezawodności instalacji. Kluczowe jest również, aby przed zastosowaniem złącza odpowiednio przygotować kabel, co obejmuje staranne usunięcie izolacji oraz prawidłowe ułożenie rdzenia i oplotu, co zapewnia ich właściwe zamocowanie w złączu.

Pytanie 15

Jakie urządzenia pomiarowe powinny być użyte do określenia charakterystyki przenoszenia wzmacniacza selektywnego LC zasilanego napięciem ±12 V?

A. Zasilacz symetryczny, generator funkcyjny oraz oscyloskop

B. Generator funkcyjny oraz cyfrowy multimetr

C. Zasilacz symetryczny oraz cyfrowy multimetr

D. Zasilacz napięcia stałego, generator funkcyjny oraz oscyloskop

Wybór przyrządów pomiarowych jest kluczowy dla uzyskania prawidłowych wyników w testach wzmacniaczy. Odpowiedzi, które nie uwzględniają zasilacza symetrycznego, generatora funkcyjnego oraz oscyloskopu, pomijają istotne elementy wymagane do przeprowadzenia analizy charakterystyki przenoszenia. Zasilacz symetryczny jest niezbędny, aby zapewnić wzmacniaczowi stabilne napięcie zasilające, co jest kluczowe w kontekście pomiaru jego wydajności. Generator funkcyjny jest także istotny, ponieważ pozwala na wytwarzanie sygnałów o różnych kształtach i częstotliwościach, co umożliwia ocenę, jak wzmacniacz odpowiada na zmiany parametrów sygnału. Pominięcie oscyloskopu, który jest narzędziem do wizualizacji sygnałów, prowadzi do utraty możliwości obserwacji i analizy dynamiki wzmacniacza. Dodatkowo, wybór multimetru cyfrowego czy zasilacza napięcia stałego nie dostarcza wymaganych możliwości do kompleksowej analizy. Multimetr cyfrowy, choć przydatny w pomiarach napięcia i prądu, nie jest wystarczający do oceny charakterystyki przenoszenia, gdyż nie pozwala na analizę sygnałów w funkcji czasu, co jest istotne w przypadku wzmacniaczy operacyjnych, które reagują na zmiany sygnałów w czasie. Dlatego kluczowe jest zastosowanie pełnego zestawu odpowiednich narzędzi do przeprowadzenia rzetelnych badań.

Pytanie 16

W kablowej telewizji magistrale optyczne wykorzystywane są do przesyłania sygnałów na znaczne odległości?

A. drogą radiową

B. skretkami telefonicznymi

C. łączami światłowodowymi

D. kablami koncentrycznymi

Odpowiedź 'łączami światłowodowymi' jest prawidłowa, ponieważ magistrale optyczne są kluczowym elementem nowoczesnych systemów telekomunikacyjnych. Wykorzystują one światłowody do przesyłania danych na bardzo dużych odległościach z minimalnymi stratami sygnału. Światłowody działają na zasadzie całkowitego wewnętrznego odbicia, co pozwala na efektywne przekazywanie sygnałów świetlnych. W praktyce, światłowody są wykorzystywane w telekomunikacji do łączenia dużych miast oraz w infrastrukturze internetowej, gdzie wymagane jest przesyłanie dużych ilości danych w krótkim czasie. Standardowe systemy światłowodowe, takie jak ITU-T G.652, zapewniają optymalną wydajność w zakresie transmisji w różnych warunkach. Dzięki zastosowaniu technologii światłowodowej, operatorzy telekomunikacyjni mogą oferować usługi o wysokiej przepustowości, co jest niezbędne w dobie rosnącego zapotrzebowania na szybki internet. Zastosowanie magistrali optycznych w telewizji kablowej pozwala nie tylko na przesył sygnału telewizyjnego, ale także na jednoczesną transmisję danych i głosu, co zwiększa efektywność wykorzystania zasobów infrastrukturalnych.

Pytanie 17

Urządzenie wykorzystywane do podziału lub łączenia sygnałów telewizyjnych i radiowych w systemach antenowych to

A. spliter

B. generator

C. dekoder

D. modulator

Splitter, zwany też rozgałęźnikiem sygnału, to takie ważne urządzenie w instalacjach antenowych. Działa na zasadzie dzielenia sygnału radiowego lub telewizyjnego, co jest naprawdę przydatne, gdy mamy kilka odbiorników w jednym miejscu. Na przykład, kiedy chcemy, żeby w różnych pokojach był dostęp do telewizji, to splitter pozwala nam to zrobić bez potrzeby stawiania wielu anten. Fajnie jest wybierać splittery, które mają niski poziom strat sygnału. Dzięki temu odbiór jest lepszej jakości, co jest bardzo istotne. Takie standardy, jak DVB-T, mówią, że używanie dobrych splitterów zmniejsza zakłócenia, co pewnie wszyscy chcieliby, żeby tak działało. Ważne, żeby pasmo pracy splitera było odpowiednie do częstotliwości sygnału, bo wtedy zyskujemy lepszy przesył.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

W przypadku połączeń znacznie oddalonych urządzeń akustycznych, jakie kable powinny być używane?

A. niesymetryczne (unbalanced)

B. symetryczne (balanced)

C. sygnalizacyjne YKSY

D. sygnalizacyjne YKSwXs

Odpowiedź "symetryczne (balanced)" jest poprawna, ponieważ w przypadku połączeń znacznie odległych urządzeń akustycznych ważne jest minimalizowanie zakłóceń elektromagnetycznych oraz strat sygnału. Kable symetryczne są zaprojektowane w taki sposób, że wykorzystują dwa przewody do przesyłania sygnału, co pozwala na zniesienie zakłóceń dzięki różnicy potencjałów między nimi. W praktyce oznacza to, że sygnał przesyłany jest w formie różnicy napięć, co czyni go odpornym na wpływ zewnętrznych źródeł zakłóceń, takich jak inne urządzenia elektroniczne czy linie energetyczne. Przykładem zastosowania kabli symetrycznych są profesjonalne systemy nagłośnieniowe, gdzie długie odległości pomiędzy mikrofonami a mikserami wymagają wysokiej jakości przesyłu dźwięku bez straty jego integralności. W branży audio standardem jest używanie kabli XLR, które są typowymi kablami symetrycznymi, zapewniającymi niezawodność i wysoką jakość dźwięku. Znajomość tych aspektów jest niezbędna dla każdego technika dźwięku, aby zapewnić optymalne działanie systemów akustycznych.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Jakie urządzenie sieciowe działa w trzeciej warstwie modelu OSI, pełni rolę węzła w sieci komunikacyjnej i odpowiada za proces zarządzania ruchem?

A. hub.

B. gniazdo RJ-45.

C. repeater.

D. ruter.

Ruter jest kluczowym urządzeniem w sieciach komputerowych, które działa na trzeciej warstwie modelu OSI, znanej jako warstwa sieci. Jego podstawową funkcją jest kierowanie ruchem danych pomiędzy różnymi sieciami, co oznacza, że podejmuje decyzje o trasach, które dane powinny pokonać, aby dotrzeć do swojego celu. Rutery analizują adresy IP pakietów, a następnie wybierają najefektywniejszą ścieżkę na podstawie dostępnych informacji o sieci, takich jak tablice routingu i protokoły routingu (np. OSPF, BGP). Dla przykładu, w przypadku łączności pomiędzy lokalną siecią a Internetem, ruter jako punkt graniczny analizuje ruch przychodzący i wychodzący, zapewniając odpowiednią trasę dla danych. Rutery mogą również implementować dodatkowe funkcje, takie jak filtrowanie ruchu, NAT (Network Address Translation) czy QoS (Quality of Service), co czyni je nieodzownym elementem nowoczesnych infrastruktury sieciowych. Zgodnie z dobrą praktyką, projektując sieć, istotne jest umiejętne wykorzystanie ruterów do zapewnienia efektywnej i bezpiecznej komunikacji.

Pytanie 24

Jakie urządzenie jest wykorzystywane do łączenia włókien w komunikacyjnym kablu światłowodowym?

A. spawarka

B. zaciśniacz

C. zgrzewarka

D. który służy do lutowania

Spawarka światłowodowa jest kluczowym narzędziem w procesie łączenia włókien optycznych, które są niezbędne w nowoczesnych systemach komunikacyjnych. Dzięki zastosowaniu technologii spawania, można precyzyjnie łączyć włókna, minimalizując straty sygnału i zapewniając wysoką jakość połączenia. Proces spawania polega na sklejaniu końcówek włókien w wysokotemperaturowym łuku elektrycznym, co umożliwia uzyskanie niemal idealnego połączenia, które jest odporne na wpływy zewnętrzne. W praktyce, spawarki umożliwiają szybkie i efektywne łączenie włókien, co jest szczególnie istotne w kontekście budowy sieci telekomunikacyjnych czy instalacji światłowodowych w budynkach. Warto również zwrócić uwagę na normy, jak np. IEC 61300-3-34, które definiują wymagania dotyczące metod łączenia włókien, potwierdzając znaczenie spawania jako najczęściej rekomendowanej metody w branży. Dodatkowo, umiejętność obsługi spawarki światłowodowej jest niezbędna w zawodach związanych z instalacją i konserwacją sieci optycznych.

Pytanie 25

Co obejmuje schemat montażu?

A. rysunki złożeniowe całości produktów z określonymi warunkami technicznymi

B. schematy blokowe ilustrujące współdziałanie części

C. spis elementów zamiennych oraz zasady użytkowania urządzenia

D. metodę łączenia komponentów w urządzeniu oraz ich kolejność montażu

Odpowiedź wskazująca na sposób połączenia elementów w urządzeniu oraz kolejność ich montażu jest prawidłowa, ponieważ schemat montażowy ma kluczowe znaczenie dla poprawnego złożenia i działania urządzenia. W praktyce, schemat montażowy przedstawia szczegółowe instrukcje, które są niezbędne dla techników i inżynierów zajmujących się budową maszyn lub skomplikowanych systemów. Przykładem może być montaż zespołów w silnikach, gdzie precyzyjne ukazanie kolejności oraz sposobu połączenia elementów, takich jak wały, korbowody czy tłoki, jest niezbędne do zapewnienia ich prawidłowego działania oraz długowieczności. Standardy branżowe, takie jak ISO 9001, kładą duży nacisk na dokumentację procesów oraz formy wizualne, które wspierają zrozumienie i wykonywanie zadań montażowych. Zastosowanie schematu montażowego pozwala także na szybką identyfikację błędów oraz ułatwia szkolenie nowych pracowników w zakresie technik montażowych.

Pytanie 26

Zakres regularnego kontrolowania oraz testowania zasilających instalacji urządzeń elektronicznych nie obejmuje

A. badania ciągłości przewodów ochronnych

B. próby działania urządzeń różnicowoprądowych

C. pomiaru poboru mocy przez zasilane odbiorniki

D. pomiaru rezystancji przewodów

Prawidłowa odpowiedź wskazuje, że zakres okresowego sprawdzania i prób instalacji zasilającej urządzenie elektroniczne nie obejmuje pomiaru poboru mocy przez zasilane odbiorniki. W praktyce, to badanie koncentruje się na zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznej, a nie na analizie wydajności energetycznej odbiorników. Zgodnie z normą PN-EN 60204-1 oraz innymi wytycznymi, istotne jest, aby sprawdzano aspekty takie jak ciągłość przewodów ochronnych, rezystancję przewodów oraz działanie urządzeń różnicowoprądowych, aby upewnić się, że instalacja elektryczna nie stanowi zagrożenia dla użytkowników. Przykładem może być badanie ciągłości przewodów ochronnych, które jest kluczowe dla ochrony przed porażeniem prądem. Pomiar poboru mocy, choć ważny dla oceny efektywności energetycznej, nie jest częścią podstawowych kontrolnych procedur związanych z bezpieczeństwem instalacji.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Wzrost efektywnej pojemności torów przesyłowych dla kabla UTP wskazuje na

A. przerwanie jednej z żył

B. zbyt dużą rezystancję pętli

C. błędne podłączenie kabla

D. uszkodzenie izolacji

Zwiększenie pojemności skutecznej torów transmisyjnych w kablu UTP wskazuje na problemy z izolacją, co może prowadzić do zakłóceń w przesyłanym sygnale. Uszkodzenie izolacji pozwala na infiltrację wilgoci oraz innych zanieczyszczeń, co z kolei może prowadzić do zwiększonej pojemności w obwodach. W praktyce, taka sytuacja może skutkować pogorszeniem jakości sygnału, co jest szczególnie istotne w aplikacjach wymagających wysokiej wydajności, takich jak sieci Ethernet. Standardy takie jak IEEE 802.3, definiujące zasady działania sieci lokalnych, wymagają, aby kable UTP były w pełni sprawne, aby zapewnić odpowiednie prędkości transmisji. Dlatego w przypadku stwierdzenia wzrostu pojemności, kluczowe jest przeprowadzenie dokładnej analizy izolacji kabla oraz jego stanu technicznego, co może obejmować testy za pomocą specjalistycznych narzędzi, takich jak reflektometry. Regularne monitorowanie stanu kabli i ich izolacji jest zalecane zgodnie z normami branżowymi, aby zapobiegać awariom i zapewnić stabilność sieci.

Pytanie 29

Aby zlokalizować uszkodzenie tranzystora bipolarnego bez jego wylutowywania z płyty głównej systemu alarmowego, powinno się zmierzyć

A. natężenie prądu kolektora tranzystora

B. napięcia pomiędzy końcówkami E, B, C przy włączonym systemie

C. rezystancję złącz pomiędzy B, E, C przy wyłączonym systemie

D. rezystancję złącz pomiędzy B, E, C przy włączonym systemie

Pomiar rezystancji złącz pomiędzy końcówkami tranzystora przy wyłączonej centrali alarmowej może prowadzić do błędnych wniosków. W takim stanie tranzystor nie jest w stanie zrealizować swojej funkcji, a wyniki pomiaru mogą być nieadekwatne do rzeczywistych warunków pracy. Złącze B-E, które w normalnym stanie pracy powinno mieć określoną wartość napięcia, w stanie wyłączonym może wykazywać rezystancję, która nie oddaje rzeczywistej sytuacji. Dodatkowo, pomiar rezystancji przy włączonej centrali jest niebezpieczny dla sprzętu, ponieważ może prowadzić do zwarć lub uszkodzeń. W przypadku pomiaru natężenia prądu kolektora tranzystora, bez znajomości jego wartości szczytowych i charakterystyki pracy, również można uzyskać niewłaściwe informacje, co do stanu komponentu. Praktyka ta nie jest zgodna z znormalizowanymi metodami diagnostycznymi, które zalecają ocenę napięć w aktywnej pracy urządzenia. Ostatecznie, pomiar napięć daje pełniejszy obraz stanu tranzystora, co jest kluczowe w procesie naprawy i diagnostyki.

Pytanie 30

Przed wymianą urządzenia w systemie elektronicznym, konieczne jest odłączenie przewodu zasilającego?

A. po usunięciu starego urządzenia

B. zanim rozpoczną się prace demontażowe

C. po zakończeniu montażu

D. w trakcie instalacji nowego sprzętu

Odpowiedź "przed rozpoczęciem prac demontażowych" jest prawidłowa, ponieważ bezpieczeństwo jest kluczowym aspektem w pracy z instalacjami elektronicznymi. Przed przystąpieniem do jakichkolwiek działań związanych z wymianą urządzenia, kluczowe jest odłączenie przewodu zasilającego. To działanie minimalizuje ryzyko porażenia prądem oraz uszkodzenia sprzętu. W praktyce, każdy technik powinien stosować się do procedur zawartych w normach bezpieczeństwa, takich jak PN-EN 50110-1, które nakładają obowiązek odłączenia zasilania przed przystąpieniem do pracy. Dodatkowo, w przypadku wymiany urządzeń, zawsze warto stosować się do zasad dotyczących oznaczania i dokumentacji prac, aby mieć pewność, że wszystkie etapy demontażu i montażu są odpowiednio udokumentowane. Przykładem może być sytuacja, gdy technik wymienia starą lampę na nową; przed przystąpieniem do demontażu lampy, powinien najpierw wyłączyć zasilanie, co zapewnia bezpieczeństwo zarówno jego, jak i osób znajdujących się w pobliżu.

Pytanie 31

W trakcie serwisowania systemu alarmu przeciwwłamaniowego oraz napadowego konieczne jest sprawdzenie

A. dokumentu gwarancyjnego systemu

B. poziomu naładowania akumulatora

C. ciągłości linii dozorowych za pomocą miernika

D. ustawienia lokalizacji czujników

Sprawdzanie stanu naładowania akumulatora jest kluczowym elementem konserwacji systemu sygnalizacji włamania i napadu, ponieważ akumulator jest odpowiedzialny za zasilanie systemu w przypadku przerwy w dostawie energii elektrycznej. W praktyce, akumulatory, które są zbyt słabe lub całkowicie rozładowane, mogą prowadzić do awarii systemu, co z kolei naraża obiekt na ryzyko włamania lub usunięcia. Standardy branżowe, takie jak norma EN 50131, podkreślają znaczenie regularnych testów zasilania i stanu akumulatorów. Regularne pomiary napięcia i pojemności akumulatora pozwalają na wczesne wykrycie problemów oraz zapobiegają nieprzewidzianym przestojom w funkcjonowaniu systemu. Na przykład, jeśli akumulator nie jest w stanie utrzymać wymaganego napięcia w czasie testu, może to oznaczać konieczność jego wymiany, co powinno być częścią planu konserwacji. Działania te przyczyniają się do zachowania integralności systemu oraz ochrony mienia.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Podczas serwisowania telewizora, technik zauważył brak sygnału wideo, iskry oraz typowy zapach ozonu. Który z wymienionych komponentów uległ uszkodzeniu?

A. Zintegrowana głowica w.cz.

B. Powielacz wysokiego napięcia

C. Układ odchylania w pionie

D. Wzmacniacz mocy

Powielacz wysokiego napięcia jest kluczowym elementem w odbiornikach telewizyjnych, odpowiadającym za generowanie wysokiego napięcia potrzebnego do zasilania kineskopu. Iskrzenie oraz zapach ozonu wskazują na występowanie łuku elektrycznego, co zazwyczaj oznacza, że element ten uległ uszkodzeniu. W praktyce, awarie powielacza mogą prowadzić do całkowitego braku obrazu, ponieważ nie dostarcza on odpowiedniego napięcia do katody kineskopu. W takich przypadkach, serwisanci często sprawdzają powielacz jako pierwszy krok diagnostyczny. Ponadto, powielacze wysokiego napięcia są projektowane zgodnie z rygorystycznymi standardami bezpieczeństwa, aby zminimalizować ryzyko uszkodzenia innych komponentów oraz zapewnić stabilne działanie telewizora. Zrozumienie funkcji tego elementu jest kluczowe nie tylko dla właściwej diagnostyki, ale także dla późniejszych napraw i konserwacji sprzętu elektronicznego.

Pytanie 36

Czym jest przerwanie w procesorze?

A. zatrzymanie działania programu po wystąpieniu błędu w oprogramowaniu

B. zmiana aktualnie obsługiwanego programu na inny o tym samym priorytecie

C. przejście procesora w tryb uśpienia po zidentyfikowaniu błędnych danych wejściowych

D. wstrzymanie aktualnie obsługiwanego programu, aby zrealizować zadanie o wyższym priorytecie

Przerwanie w procesorze to mechanizm, który pozwala na tymczasowe zawieszenie aktualnie wykonywanego programu w celu obsługi zadania o wyższym priorytecie. Taki mechanizm jest kluczowy w systemach operacyjnych czasu rzeczywistego, gdzie nieprzerwana obsługa krytycznych zadań jest niezbędna dla zapewnienia stabilności i bezpieczeństwa operacji. Przykładem może być sytuacja w systemie sterowania silnikiem, gdzie priorytetowe zadanie, takie jak reakcja na awarię, musi być wykonane natychmiastowo, nawet kosztem dłużej trwającego przetwarzania mniej krytycznych zadań. Ważne jest, aby procesory i systemy operacyjne implementowały odpowiednie algorytmy do zarządzania priorytetami, takie jak algorytm Round-robin czy FIFO, co zapewnia sprawną i efektywną obsługę zadań. Przerwania wspierają także złożoną synchronizację i komunikację między procesami, co jest fundamentem dla współczesnych architektur komputerowych. W praktyce, znając zasady działania przerwań, inżynierowie mogą skuteczniej projektować systemy, które są odporne na błędy i mają zapewnioną wydajność operacyjną.

Pytanie 37

Jak nazywa się jednostka ładunku elektrycznego?

A. farad

B. kelwin

C. kulomb

D. herc

Kulomb (C) jest jednostką ładunku elektrycznego w układzie SI, który jest powszechnie stosowany w naukach przyrodniczych oraz inżynierii elektrycznej. Definiuje się go poprzez ilość ładunku, która przepływa przez przewodnik, gdy prąd elektryczny o natężeniu jednego ampera płynie przez ten przewodnik przez jedną sekundę. Jest kluczowy w kontekście prawa Coulomba, które opisuje siłę elektrostatyczną między naładowanymi ciałami. Zrozumienie kulomba ma praktyczne zastosowanie w projektowaniu układów elektronicznych, gdzie precyzyjne obliczenie ładunku jest niezbędne do zapewnienia efektywności działania komponentów takich jak kondensatory, które przechowują ładunek elektryczny. W praktyce, w elektronice, często korzysta się z kulombów do określania pojemności kondensatorów, co jest kluczowe przy projektowaniu układów filtrujących oraz w systemach zasilania. Warto również zaznaczyć, że kulomb jest jednostką stosunkowo dużą, a w wielu zastosowaniach inżynieryjnych wykorzystuje się jego podwielkości, takie jak mikro-kulomb (μC) czy nano-kulomb (nC).

Pytanie 38

Na podstawie rysunku określ na jakiej wysokości prowadzone będą przewody ułożone w strefie przypodłogowej.

A. Od 30 do 45 cm nad podłogą.

B. Od 0 do 30 cm nad podłogą.

C. Od 15 do 30 cm nad podłogą.

D. Od 15 do 45 cm nad podłogą.

Wysokość od 15 do 45 cm nad podłogą to dobry wybór, bo jest zgodna z tym, co mówią najlepsze praktyki przy układaniu przewodów w strefie przypodłogowej. Taka wysokość nie tylko chroni przewody przed uszkodzeniami mechanicznymi, ale też zmniejsza ryzyko ich kontaktu z wilgocią, która często występuje blisko podłogi. Jak pokazują standardy budowlane, w tym norma PN-IEC 60364, podobne zalecenia są powszechne. Oprócz tego, umiejscowienie przewodów na tej wysokości ułatwia dostęp do nich w razie potrzeby naprawy czy konserwacji. To też jest lepsze dla estetyki wnętrza, bo można je łatwiej ukryć w meblach. Generalnie, zrozumienie i stosowanie się do tych zasad to kluczowa sprawa dla bezpieczeństwa i dobrego działania instalacji.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Kiedy instalacja systemu monitoringu realizowana jest przy użyciu przewodu współosiowego zakończonego złączami typu F, do podłączenia kamery analogowej należy użyć złącza typu

A. F/chinch

B. F/IEC żeński

C. F/BNC

D. F/IEC męski

Odpowiedź F/BNC jest poprawna, ponieważ złącze BNC (Bayonet Neill-Concelman) jest standardowym złączem stosowanym w kamerach analogowych. Kiedy instalacja monitoringu wykorzystuje przewody współosiowe, zakończone końcówkami typu F, konieczne jest zastosowanie odpowiedniej przejściówki, aby umożliwić podłączenie kamery. Złącza BNC zapewniają solidne połączenie oraz łatwość w instalacji, co jest kluczowe w systemach monitoringu, gdzie niezawodność i jakość sygnału są priorytetem. Dodatkowo, złącza te charakteryzują się niskimi stratami sygnału, co pozwala na przesyłanie obrazów w wysokiej rozdzielczości. Przykładowo, w systemach CCTV, gdzie wykorzystywane są kamery analogowe, złącza BNC są powszechnie stosowane, ponieważ umożliwiają kompatybilność z wieloma modelami kamer. Wspierają one również standardy przesyłu sygnału wideo, co jest istotne w kontekście zapewnienia wysokiej jakości obrazu oraz stabilności połączeń w systemach monitorujących.
